ASUS A7V8X — системная плата на базе чипсета VIA KT400


Первая из появившихся плат на новом чипсете от VIA весьма интересна: она насыщена различными контроллерами, причем некоторые из них представляют новые стандарты.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: 2 ATA66/100/133, один ATA33, 2 Serial ATA и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами IEEE1394;
  • Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Заглушку на заднюю панель платы;
  • 2 компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS MyLogo;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Adobe Acrobat Reader;
    • 3Deep;
    • DirectX 8.1;
    • Winbond Voice Editor;
    • InterVideo WinDVD;
    • InterVideo WinRip;
    • InterVideo WinCoder;
    • InterVideo WinProducer.


Разводка платы вполне привычна: отметим, что не совсем удобно размещен целый ряд разъемов вдоль левого края платы, да аудиовходы расположены пред слотами PCI, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;

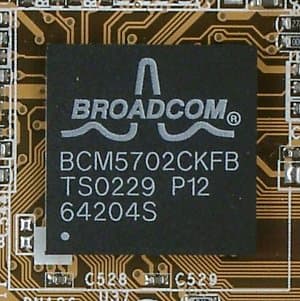

  • сетевой, реализованный на базе микросхемы Broadcom BCM5702CKFB, с поддержкой 10Base-T/100Base-TX/1000Base-T;

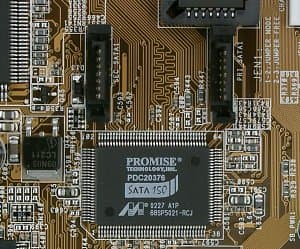

  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20376, с возможностью создания RAID уровней 0 и 1 с подключением по протоколам ATA133 и Serial ATA150;
  • контроллер шины IEEE1394, реализованный на базе микросхемы VIA VT6306, с поддержкой 3 портов.

Благодаря использованию I/O-контроллера ITE IT8708F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

На плате применены фирменные технологии компании ASUS Multi-Language BIOS, ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo2 (для отображения картинок на экране при загрузке системы), ASUS C.O.P. (для предохранения процессора от перегрева), ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора) и ASUS EZ Flash BIOS (для возможности перепрошивки BIOS без загрузки системы с дискеты).

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

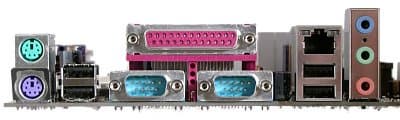

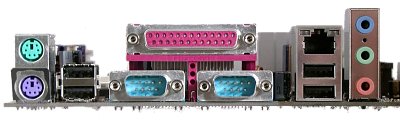

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0/ 2 IEEE1394 (микросхема поддерживает до 3 портов); размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска компьютера с клавиатуры PS/2
Набор перемычек для включения возможности запуска компьютера с клавиатуры USB
Перемычка для увеличения диапазона изменения подаваемого на ядро процессора напряженияDisable/Enable
Перемычка для выбора настроек регистров чипсетаHardware/Software
Перемычка для выбора режима работы 6-го слота PCIASUS Wireless Card/ Normal
Из BIOS, основанного на версии 6.0 от AwardНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge Delay, 1T Command Control, Bank Interleave
Выбор частоты работы памяти+Auto, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-227 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5-x22,5
Изменение напряжения ядра процессора+1,5-2,05 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,55, 2,65, 2,75, 2,85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6 ,1,7, 1,8 В

Использовалась версия BIOS 1004, как последняя из доступных на время проведения тестирования.

После знакомства с платой остается впечатление, что примерно так будет выглядеть большинство топовых моделей от разных производителей в ближайшем будущем — здесь нет такой концептуальности, как в платах серии «MAX» от ABIT, но в то же время A7V8X приоткрывает нам дверь в то самое недалекое будущее с новыми технологиями.
