Шина AGP (Accelerated Graphic Port)


Все хорошее когда-нибудь кончается. Обидно — но истинно. Сколько писали про то, что шина PCI наконец-то устранила "узкое место" РС — обмен с видеокартами — но не тут-то было! Прогресс, как известно, не стоит на месте. Появление разных там 3D ускорителей привело к тому, что ребром встал вопрос: что делать? Либо увеличивать количество дорогой памяти непосредственно на видеокарте, либо хранить часть информации в дешевой системной памяти, но при этом каким-нибудь образом организовать к ней быстрый доступ.

Как это практически всегда бывает в компьютерной индустрии, вопрос решен не был. Казалось бы, вот вам простейшее решение: переходите на 66-мегагерцовую 64-разрядную шину PCI с огромной пропускной способностью, так нет же. Intel на базе того же стандарта PCI R2.1 разрабатывает новую шину — AGP (R1.0, затем 2.0), которая отличается от своего "родителя" в следующем:

  1. шина способна передавать два блока данных за один 66 MHz цикл (AGP 2x);
  2. устранена мультиплексированность линий адреса и данных (напомню, что в PCI для удешевления конструкции адрес и данные передавались по одним и тем же линиям);
  3. дальнейшая конвейеризация операций чтения/записи, по мнению разработчиков, позволяет устранить влияние задержек в модулях памяти на скорость выполнения этих операций.

В результате пропускная способность шины была оценена в 500 МВ/сек, и предназначалась она для того, чтобы видеокарты хранили текстуры в системной памяти, соответственно имели меньше памяти на плате, и, соответственно, дешевели.

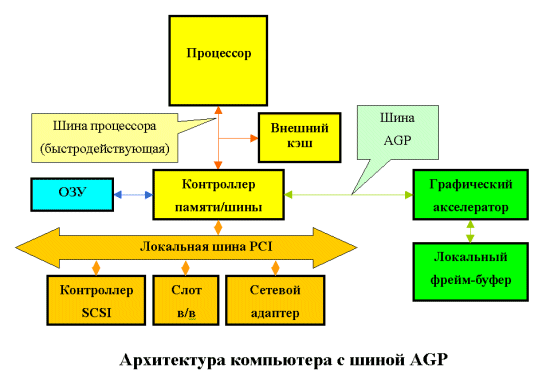

Архитектура AGP

Парадокс в том, что видеокарты все-таки предпочитают иметь БОЛЬШЕ памяти, и ПОЧТИ НИКТО не хранит текстуры в системной памяти, поскольку текстур такого объема пока (подчеркиваю — пока) практически нет. При этом в силу удешевления памяти вообще, карты особенно и не дорожают. Однако практически все считают, что будущее - за AGP, а бурное развитие мультимедиа-приложений (в особенности — игр) может скоро привести к тому, что текстуры перестанут влезать и в системную память. Поэтому имеет смысл, особо не вдаваясь в технические подробности, рассказать, как же это все работает.

Итак, начнем с начала, то есть с AGP 1.0. Шина имеет два основных режима работы: Execute и DMA. В режиме DMA основной памятью является память карты. Текстуры хранятся в системной памяти, но перед использованием (тот самый execute) копируются в локальную память карты. Таким образом, AGP действует в качестве "тыловой структуры", обеспечивающей своевременную "доставку патронов" (текстур) на передний край (в локальную память). Обмен ведется большими последовательными пакетами.

В режиме Execute локальная и системная память для видеокарты логически равноправны. Текстуры не копируются в локальную память, а выбираются непосредственно из системной. Таким образом, приходится выбирать из памяти относительно малые случайно расположенные куски. Поскольку системная память выделяется динамически, блоками по 4К, в этом режиме для обеспечения приемлемого быстродействия необходимо предусмотреть механизм, отображающий последовательные адреса на реальные адреса 4-х килобайтных блоков в системной памяти. Эта нелегкая задача выполняется с использованием специальной таблицы (Graphic Address Re-mapping Table или GART), расположенной в памяти.

GART

При этом адреса, не попадающие в диапазон GART (GART range), не изменяются и непосредственно отображаются на системную память или область памяти устройства (device specific range). На рисунке в качестве такой области показан локальный фрейм-буфер карты (Local Frame Buffer или LFB). Точный вид и функционирование GART не определены и зависят от управляющей логики карты.

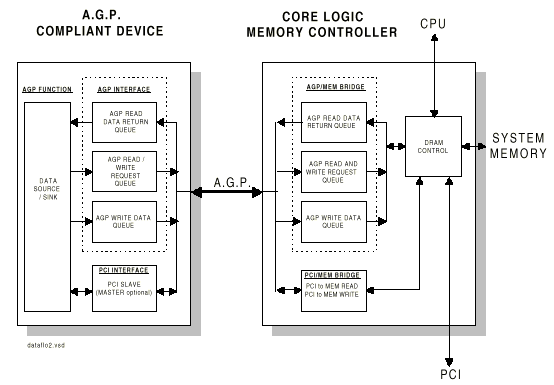

Шина AGP полностью поддерживает операции шины PCI, поэтому AGP-траффик может представлять из себя смесь чередующихся AGP и PCI операций чтения/записи. Операции шины AGP являются раздельными (split). Это означает, что запрос на проведение операции отделен от собственно пересылки данных.

Такой подход позволяет AGP-устройству генерировать очередь запросов, не дожидаясь завершения текущей операции, что также повышает быстродействие шины.

В 1998 году спецификация шины AGP получила дальнейшее развитие — вышел Revision 2.0. В результате использования новых низковольтных электрических спецификаций появилась возможность осуществлять 4 транзакции (пересылки блока данных) за один 66-мегагерцовый такт (AGP 4x), что означает пропускную способность шины в 1GB/сек! Единственное, чего не хватает для полного счастья, так это чтобы устройство могло динамически переключаться между режимами 1х, 2х и 4х, но с другой стороны, это никому и не нужно.

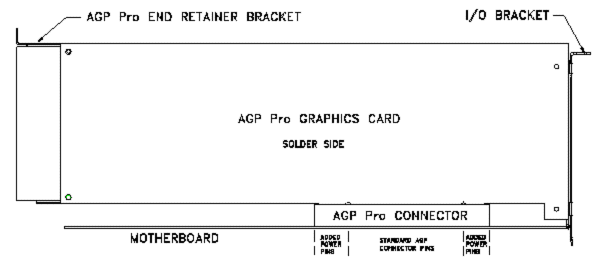

Однако потребности и запросы в области обработки видеосигналов все возрастают, и Intel готовит новую спецификацию — AGP Pro (в настоящее время доступен Revision 0.9) — направленную на удовлетворение потребностей высокопроизводительных графических станций. Новый стандарт не видоизменяет шину AGP. Основное направление — увеличение энергоснабжения графических карт. С этой целью в разъем AGP Pro добавлены новые линии питания.

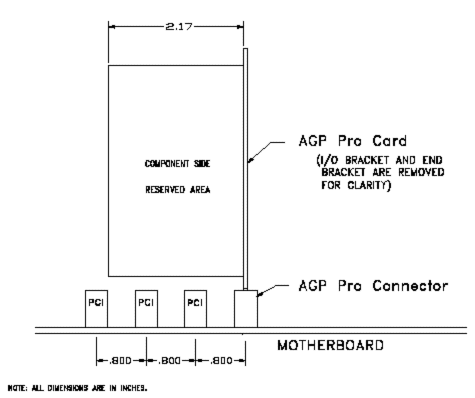

Предполагается, что будет существовать два типа карт AGP Pro — High Power и Low Power. Карты High Power могут потреблять от 50 до 110W. Естественно, такие карты нуждаются в хорошем охлаждении. С этой целью спецификация требует наличия двух свободных слотов PCI с component side (стороны, на которой размещены основные чипы) карты.

При этом данные слоты могут использоваться картой как дополнительные крепления, для подвода дополнительного питания и даже для обмена по шине PCI! При этом на использование этих слотов накладываются лишь незначительные ограничения.

При использовании слотов для подвода дополнительного питания:

  • Не использовать для питания линии V I/O;
  • Не устанавливать линию M66EN (контакт 49В) в GND (что вполне естественно, так как это переводит шину PCI в режим 33 MHz).

При использовании слота для обмена по шине:

  • Подсистема PCI I/O должна разрабатываться под напряжение 3.3V c возможностью функционирования при 5 V.

Поддержка 64-разрядного или 66 MHz режимов не требуется.

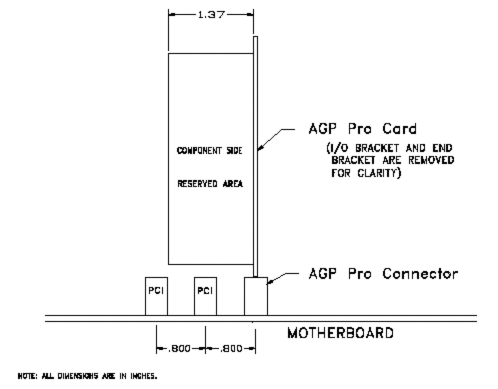

Карты Low Power могут потреблять 25-50W, поэтому для обеспечения охлаждения спецификация требует наличия одного свободного слота PCI.

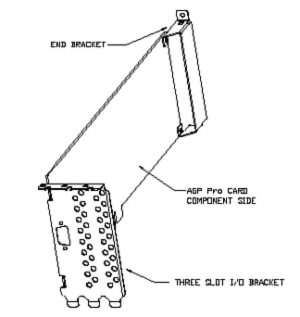

При этом все retail-карты AGP Pro должны иметь специальную накладку шириной соответственно в 3 или 2 слота, при этом карта приобретает вид достаточно устрашающий.

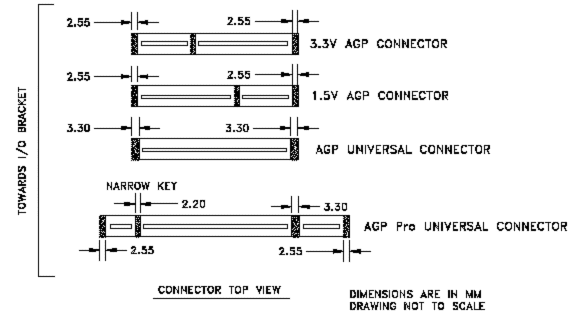

При этом в разъем AGP Pro можно устанавливать и карты AGP.

В общем, как представлю себе графическую станцию с двумя процессорами Xeon и видеокартой AGP Pro High Power… Можно здорово сэкономить на отоплении… Закрадывается крамольная мысль, что в спецификацию PC 200? будет заложено жидкостное охлаждение. Опять-таки поживем — увидим.
