3Logic Lime N005 — медиацентр на чипсете AMD 690G


Недавно мы рассматривали корпус с предустановленной системной платой от MSI — MSI Media Live, который, как и многие полностью укомплектованные медиацентры от брендов первой величины, имеет оригинальный дизайн (специальная модель платы, особым образом организованное охлаждение процессора, а в упомянутом случае, даже оптический привод используется вполне определенный — Slim-формата и с щелевой загрузкой диска). Это позволяет сделать систему более компактной, привлекательной внешне, однако, и стоимость готового медиацентра значительно превышает стоимость конфигурации, собранной в стандартном корпусе из аналогичных по характеристикам компонентов, и расширяемость таких систем обычно минимальна или не предусматривается вовсе.

Разумеется, производители корпусов в курсе развивающейся моды на мультимедийно-развлекательные компьютеры, и было бы странно, если на рынке не существовало моделей, на основе которых можно собрать компьютер, по всем признакам соответствующей понятию медиацентра, пользуясь исключительно стандартными компонентами. На базе таких корпусов и собирается основная масса медиацентров от системных интеграторов рангом пониже, да и именитые производители ими не брезгуют.

Компания 3Logic, московский дистрибутор компании Thermaltake, также собирающая компьютеры под собственной торговой маркой Lime, недавно пополнила свой модельный ряд медиацентром, собранным в корпусе Thermaltake Mozart MediaLab VC4001SNS. В качестве платформы использована плата MSI K9AGM2-FIH на чипсете AMD 690G. Словом, никаких эксклюзивных компонентов данная модель не включает, поэтому мы решили рассмотреть ее и как, собственно, цельный медиацентр, с точки зрения удобства пользования, и в качестве возможного «рецепта» для самостоятельной сборки медиацентра из аналогичных компонентов, приобретаемых по-отдельности. Любопытно, что в линейке Lime эта система, по меркам HTPC имеющая лучшую функциональность (поддержка HDMI и HDCP), на момент написания статьи оказалась и самой дешевой (от $1200, «переменной величиной», помимо модели процессора, является фактически вся конфигурация).

Технические характеристики 3Logic Lime N005 (базовая конфигурация)

  • Процессор: Athlon 64 3800 (Socket AM2);
  • Материнская плата: MSI K9AGM2-FIH;
  • Оперативная память: 2x512 MБ Ceon DDR2-800 CL5 (возможно расширение до 4 ГБ);
  • Жесткие диски: Hitachi HDS725050KLA360 объемом 500 ГБ и Seagate ST3250820NS объемом 250 ГБ;
  • Оптический привод: DVD±R/RW Pioneer DVR-212DBK, SATA, DVD±R 18x, DVD+RW 8x, DVD-RW 6x, DVD±R DL 10x, DVD-RAM 5x;
  • Видео: Radeon Xpress 1250 (интегрировано в чипсет);
  • Звук: HD Audio на основе чипсета и кодека Realtek ALC888 с возможностью подключения аудиосистем 7.1, дополнительный стереоканал доступен на аудиовыходе на передней панели;
  • ТВ-тюнер: AMD TV-Wonder 650 PRO;
  • Сеть: Gigabit Ethernet, на базе PCIE-контроллера Realtek RTL8111B, с поддержкой 10/100/1000 Мбит/с;
  • Порты ввода-вывода: 7 USB 2.0 и 2 Firewire 400 (6-контактные);
  • Слоты расширения: PCI Express x16 и PCI (еще один PCI занят ТВ-тюнером);
  • Дополнительно: мультиформатный картовод, VFD-дисплей;
  • Операционная система: MS Windows Vista Home Premium;
  • Размеры: 430x470x90 мм;
  • Вес: около 12 кг.

Первое впечатление в сравнении с упомянутым корпусом от MSI, это, конечно, гораздо большие размеры и вес (8,8 кг весит лишь сам корпус, а в укомплектованном состоянии вес системы явно превышает 10 кг), с другой стороны именно такие габариты имеет большинство медиацентров в формате стоечной видеоаппаратуры и дополнительная миниатюризация в данном случае хоть и полезна, но не обязательна.

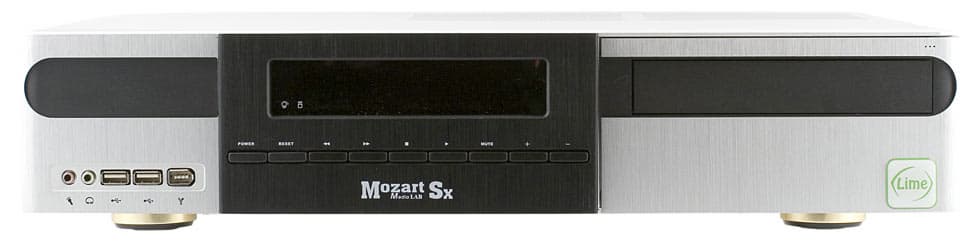

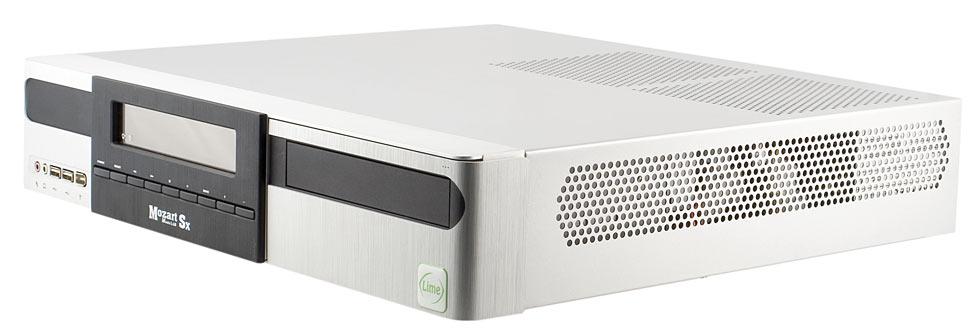

Серебристые оттенки в дизайне преобладают, но лишь передняя панель — алюминиевая, сам корпус из стального листа толщиной 0,8 мм и теоретически достаточно прочен, чтобы водрузить на него хотя бы и 21-дюймовый ЭЛТ-монитор. Что мы, тем не менее, делать не рекомендуем, вентиляционные решетки есть в верхней, боковых стенках и даже внизу, под передней панелью, и перекрывать их не стоит.

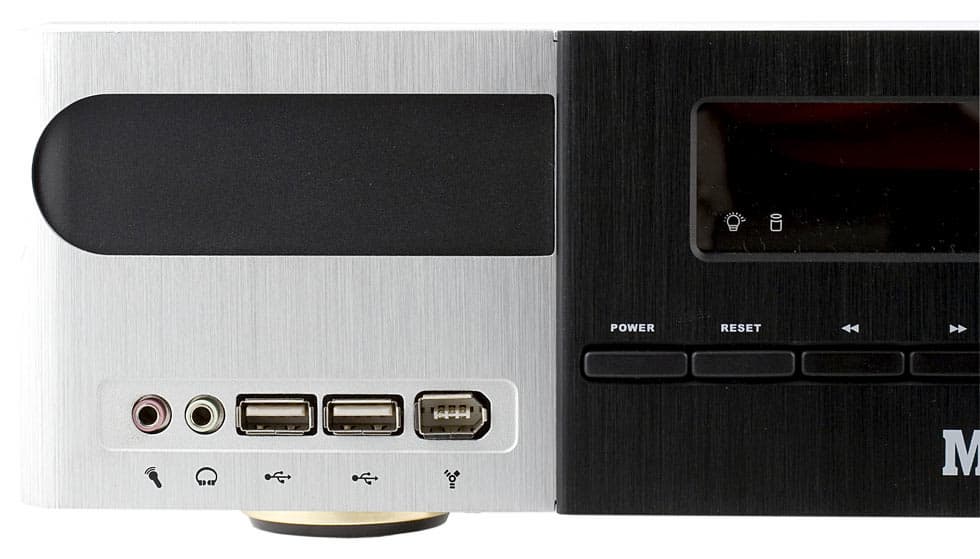

В левой части передней панели располагаются два стандартных аудиоразъема (микрофонный вход и дополнительный стереовыход), 2 порта USB (2.0) и 6-контактный FireWire, поскольку никаких крышек здесь не наблюдается, пользоваться этими портами можно совершенно свободно, хотя и желательно в эстетических целях «постоянные» устройства подключать к разъемам на задней панели.

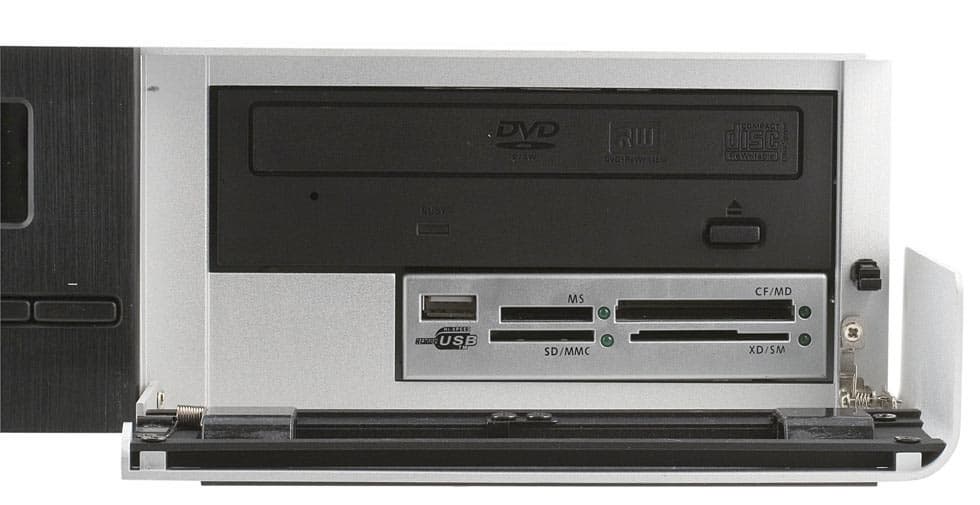

С правой стороны расположен оптический привод и мультиформатный (7-in-1) карт-ридер с поддержкой форматов MS (MS-Pro), CF/MD (CompactFlash I/II / Micro drive), SD/MMC, XD/SM и дополнительным USB-разъемом, закрываемые общей крышкой, причем напротив оптического привода имеется отдельная дверка, так что поставить диск можно, не открывая крышки (с тем ограничением, что открыть лоток можно лишь программным способом, поскольку кнопка на самом приводе оказывается недоступна). Откровенно говоря, декоративная крышка не порадовала большими люфтами и зазорами, да и открывание/закрывание не совсем четкое, нужно приноровиться, а такие детали всегда портят общее впечатление от высокотехнологичного устройства. Впрочем, это, конечно, субъективный момент, на второй день пользования крышка уже повиновалась командам с первого раза, секрет оказался в том, что нажимать как для открывания, так и закрывания, нужно строго на отмеченную насечками область в правом верхнем углу.

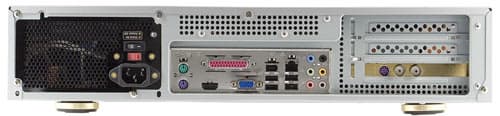

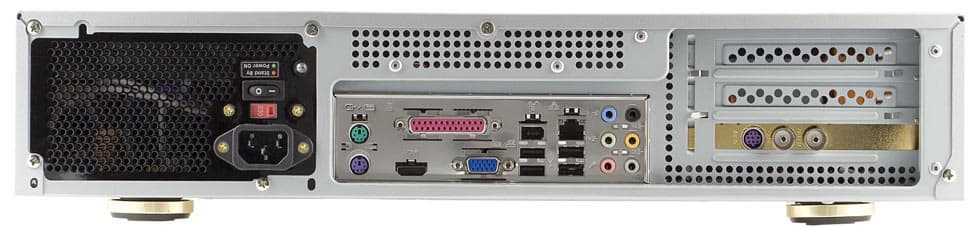

Задняя панель не выглядит перенасыщенной периферийными разъемами, никаких дополнительных видеовыходов, за исключением имеющихся на системной плате HDMI и VGA, здесь нет. Добавление разъема SCART потребовало бы установки дополнительной логики, поскольку «готовой» поддержки такого выхода нет на MSI K9AGM2-FIH, а вот планку с выходом SVideo-Out вполне можно было «организовать», реализовав полностью видеофункциональность системной платы.

Пользовательские впечатления

Закончив внешний осмотр, запускаем медиацентр, благо ничего сложнее, чем подключить клавиатуру с мышью и монитор, в данном случае не требуется. Несомненно, для мощного и универсального по сути ПК, пусть даже и «замаскированного» под бытовую аппаратуру, из существующих «медиацентровых» ОС от Microsoft оптимальным вариантом является Vista Home Premium. В отличие от Windows XP MCE, оболочка Windows Media Center в данном случае смотрится органичным дополнением, и пользователям, стремящимся находиться на острие прогресса (а медиацентры на основе ПК претендуют на это звание), несомненно понравятся полупрозрачные окошки и остальные приметы интерфейса Aero. Надо отметить, что WMC является прикладной программой, на фоне которой можно запускать любые другие приложения (равно, как и наоборот, использовать WMC в качестве импровизированных «обоев» и, разумеется, закрывать на время работы с другими программами), иными словами, любой медиацентр может служить и полноценным ПК.

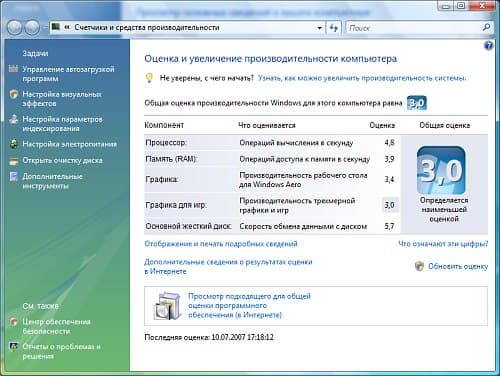

Несмотря на наличие всего 1 ГБ памяти, активная работа вовсе не противопоказана, хотя если планируется выходить за рамки основной функциональности медиацентра и, например, обрабатывать громоздкие изображения или редактировать видео, записанное с помощью ТВ-тюнера, расширение до 2 ГБ выглядит логичной и первостепенной мерой. Собственная программа оценки производительности Vista выдала вполне ожидаемый результат.

Наименьший балл соответствует производительности интегрированного ядра в играх, тем временем, для поддержки интерфейса Aero, возможностей AMD 690G хватает с лихвой, что и подтверждается субъективными ощущениями. Впрочем, основное положительное отличие рассматриваемого медиацентра от MSI Media Live состоит в возможности поставить видеокарту в стандартный порт PCI Express x16, причем ограничения по потребляемой мощности в данном случае не слишком строгие, посколько и блок питания установлен полноразмерный, а температурный режим, благодаря интенсивной продувке, более чем благоприятный. По сути разработчики в угоду универсальности поступились именно бесшумностью, уровень шума вполне приемлем для стандартного ПК и уж точно не испортит удовольствие от просмотра и прослушивания разнообразных медиазаписей, будучи установлен на удалении от зрителей (то есть в классическом варианте, рядом с широкоэкранным телевизором). Но держать такой компьютер постоянно включенным, скажем, в качестве сервера мультимедийного контента (к чему располагает пара емких винчестеров, устанавливаемых по умолчанию), мы бы рекомендовать не стали, в тишине, шумовое сопровождение будет привлекать к себе внимание.

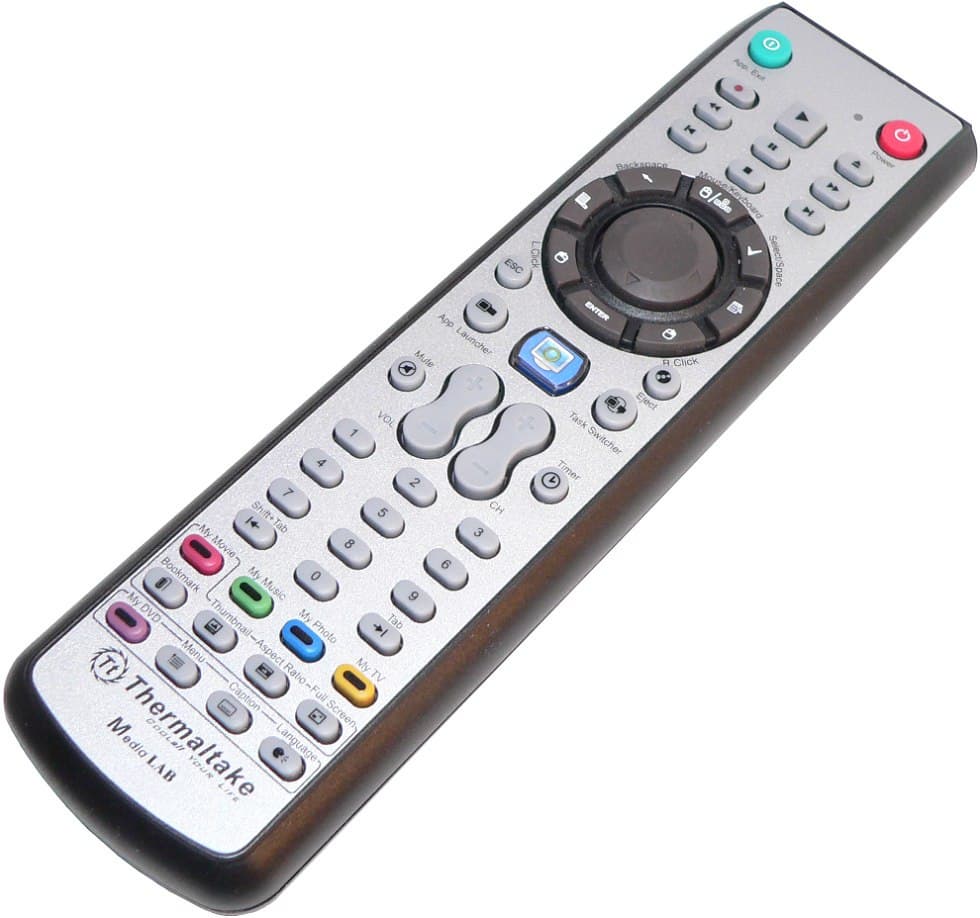

Пульт дистанционного управления — разработки компании Soundgraph, впрочем, отличия от пульта, рекомендуемого самой Microsoft, заключаются преимущественно в дизайне, функциональность очень похожая. Но есть и положительное отличие — в качестве заменителя мыши имеется круглая панелька, нажатие на разные края которой интерпретируется как перемещение курсора в соответствующем направлении. Способов заменить мышь манипулятором, не требующем устойчивой поверхности для «вождения», существует много, и такой вариант, конечно, не самый удобный (миниджойстик или трекбол позволили бы с комфортом управлять большим количеством приложений), однако, и с таким манипулятором удается, не вставая с дивана, манипулировать не только медиацентровскими задачами. Корректно действует и включение/выключение компьютера с пульта. Основные кнопки, управляющие проигрыванием записей (остановка, пуск, регулировка громкости и т.п.) продублированы на VFD-модуле. Но помещенные здесь же кнопки включения и перезапуска компьютера, не отличающиеся к тому же ни формой, ни цветом, не радуют, особенно, перезапуск, который можно легко нажать по-ошибке.

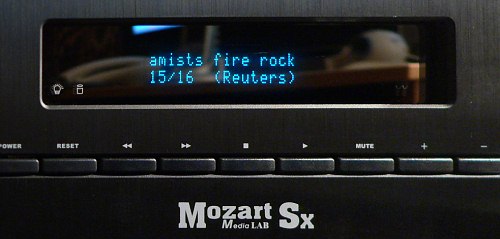

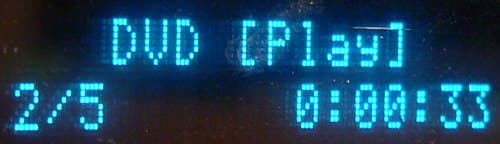

Имеющийся экран производит обманчивое впечатление широкого, вернее способного отобразить много полезной информации. На самом деле мы обнаруживаем две строки по 16 символов в каждой, что вполне достаточно для вывода информации о воспроизводимой записи, отображения системной информации или прогноза погоды, но маловато для трансляции новостей — бегущая строка получается слишком короткой и пользователю придется запастись терпением, чтобы просмотреть весь выпуск (с другой стороны, если это делается не на фоне работы, а, например, в качестве отвлечения от просмотра телепрограммы на большом экране, то ничего страшного в этом нет). Режим (что именно будет выводиться на экран) можно выбрать в меню программы iMON, прилагаемой на CD, помимо упомянутых вариантов, могут отображаться также уровни частот в режиме графического эквалайзера. Еще один очевидный недостаток для русскоязычных пользователей — отсутствие поддержки кириллицы, так что названия песен и прочего могут превратиться в абракадабру.

Комплектация медиацентра включает два руководства пользователя (общее, для всех компьютеров под маркой Lime, и к системной плате от MSI), CD с драйверами, пульт ДУ, переходник HDMI-DVI и кабель питания. В нашем случае компьютер был упакован в коробку из-под корпуса Thermaltake, но если аналогичным образом, упаковываются и розничные образцы, вероятно, специалистам компании 3Logic имеет смысл подумать над оригинальной упаковкой.

Внутреннее устройство

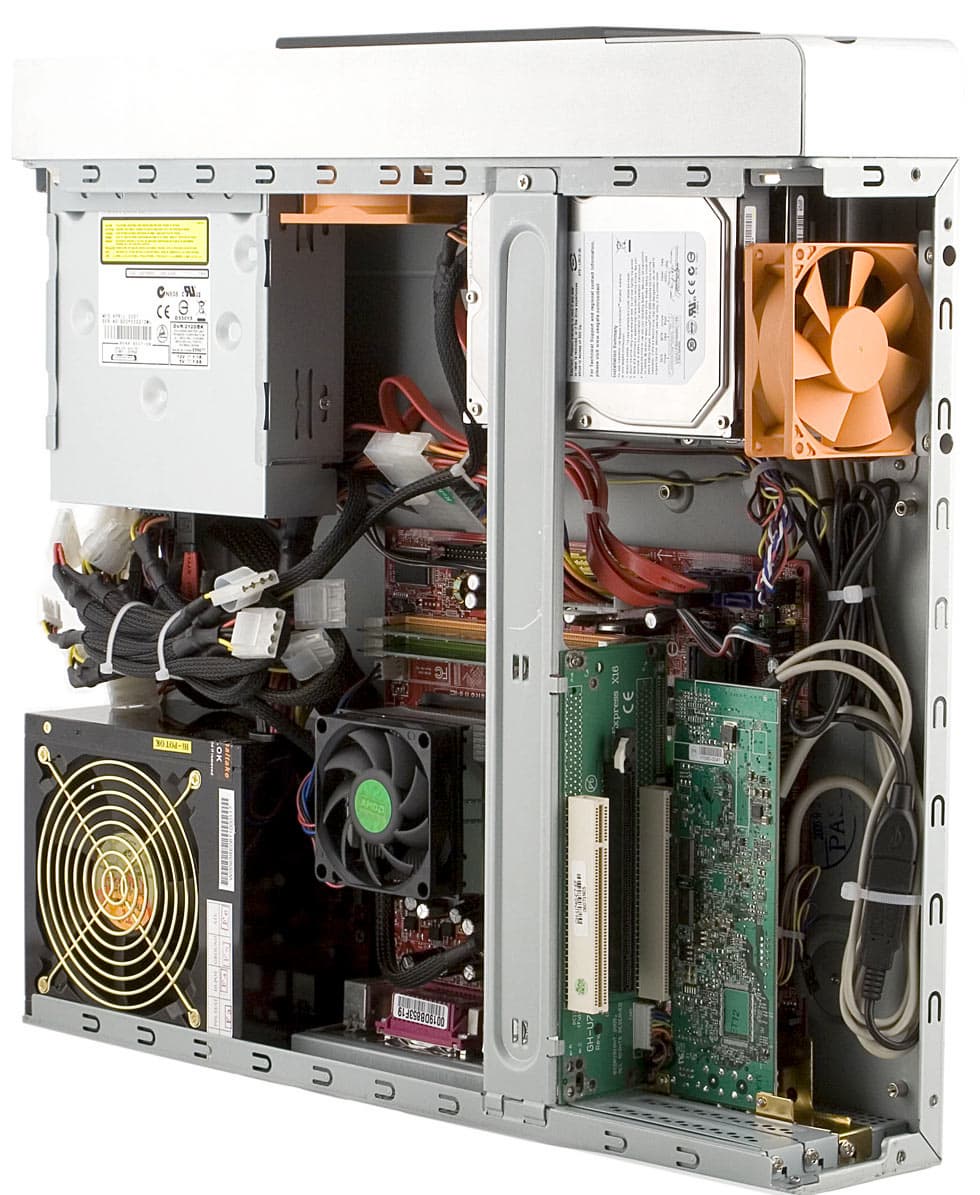

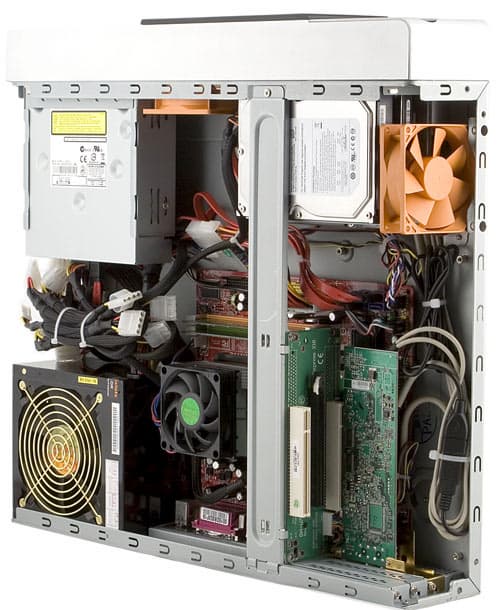

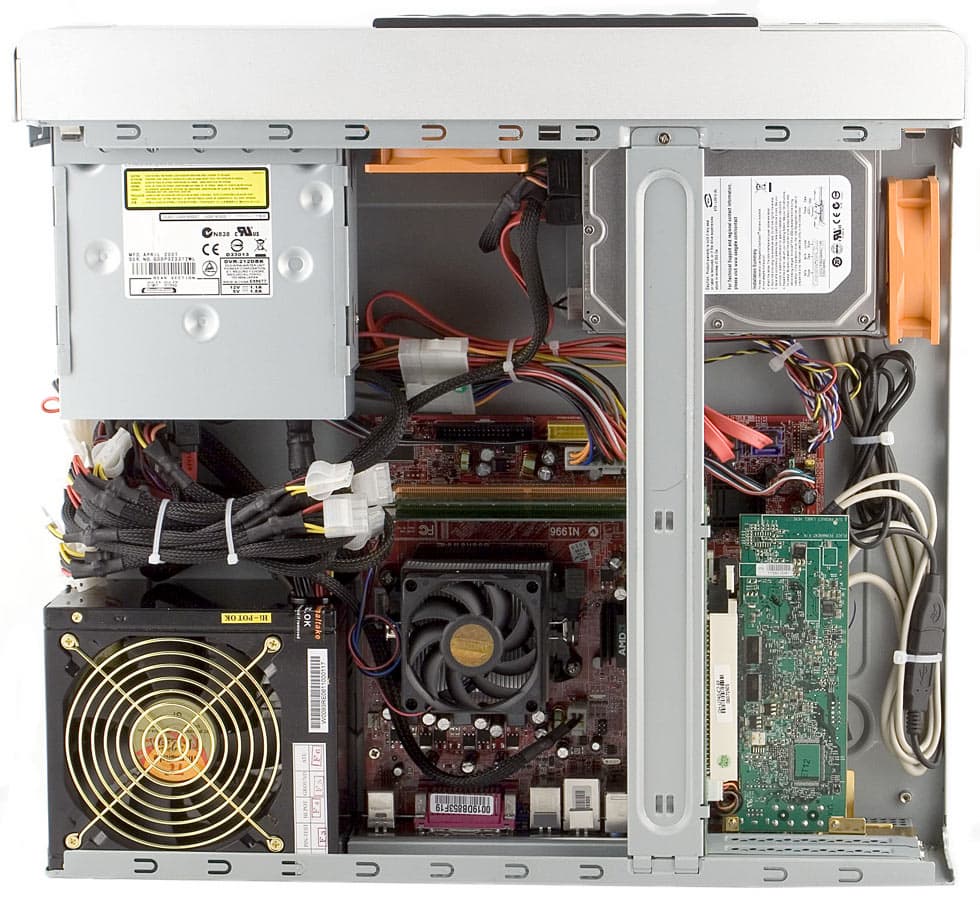

Компоненты расположились в корпусе достаточно свободно, поскольку размеры его соответствуют габаритам стандартных «десктопных» корпусов. Свободное пространство между системной платой, блоком питания и отсеками с накопителями занято шлейфами, аккуратно проложенными и стянутыми между собой (но не закрепленными к самому корпусу, поэтому в случае какой-то экстраординарной встряски при транспортировке, могут и выпасть из своих гнезд). Естественный вопрос возникает к инженерам Thermaltake — возможность поставить в данный корпус любой блок питания, это, конечно, достоинство, но почему бы не предусмотреть определенную модель «по умолчанию», с количеством шлейфов, соответствующим максимально возможной комплектации корпуса, чтобы избавиться от совершенно излишнего в данном случае пучка проводов питания, не переплачивая за блок с отключаемыми шлейфами.

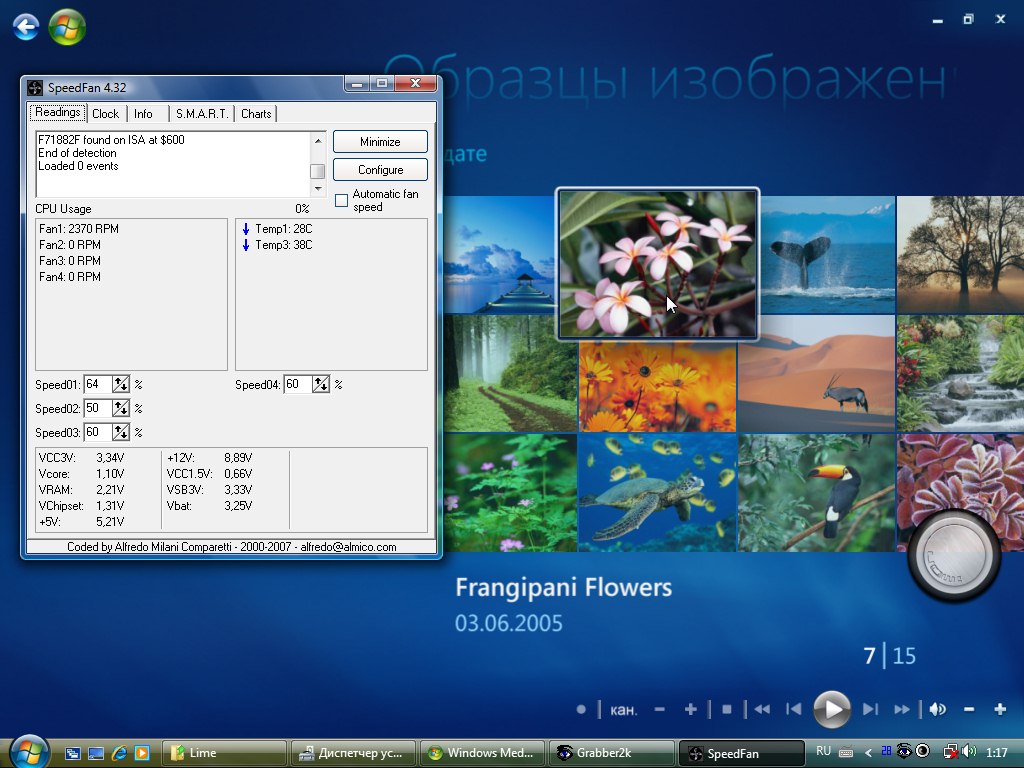

Вентиляция в корпусе обеспечивается тихоходным вентилятором в блоке питания и двумя «корпусными», из которых работал лишь установленный на боковой стенке, напротив дискового отсека, вентилятор на передней панели по умолчанию отключен за совершенно очевидной ненадобностью. На процессоре установлен «коробочный» кулер, малошумный лишь на низких и средних оборотах (сымитровать разгон до высоких оборотов не удалось, хотя в нашем случае был установлен более мощный, чем полагается по спецификации — двухъядерный процессор с частотой 2,1 ГГц, но принадлежащий к серии с пониженным энергопотреблением «Business Edition», BE-2350). Температурный режим более чем благоприятный.

Мониторинг температуры жестких дисков, к сожалению, недоступен, но стараниями корпусного вентилятора они также были охлаждены до температур далеких от критических. Соответственно, констатируем, что упомянутая относительно высокая шумность, судя по тестам, ни в коей мере не связана с необходимостью интенсивного охлаждения установленных компонентов, налицо солидный запас прочности. Можно ли снизить шум, сохранив умеренный нагрев? Как оказалось лишь остановка корпусного вентилятора существенно влияет на субъективное ощущение, процессорный кулер начинает прослушиваться в закрытом корпусе лишь при повышении оборотов с 2100 до 2400 об/мин, что соответствует режиму с максимальной загрузкой и на практике мало кого интересует, а вентилятор в блоке питания даже в открытом корпусе едва слышен. Таким образом, «утихомиривание» медиацентра напрямую связано с используемой конфигурацией жестких дисков и, если для двух дисков, работающих постоянно, едва ли разумно рисковать и отключать вентиляцию, то для единственного диска, тем более, выбранного исходя из минимального нагрева, это вполне возможно. Также самостоятельный сборщик, заинтересованный в минимально шумящей системе, скорее всего, использует более эффективный процессорный кулер.

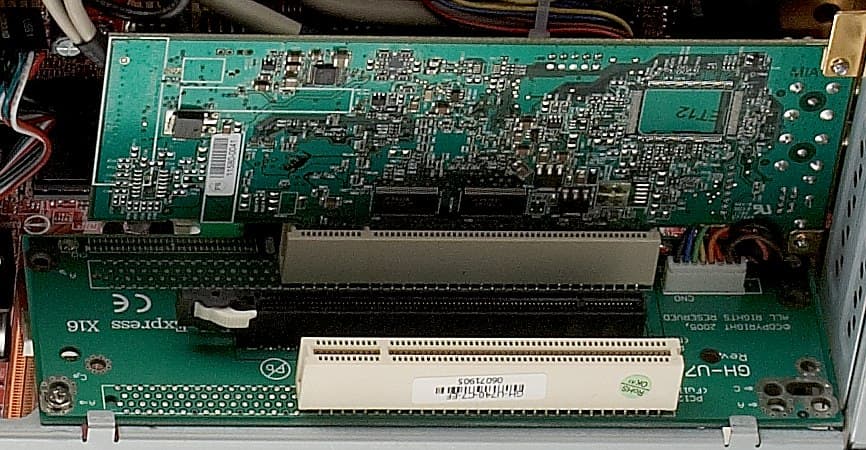

Для установки карт расширения используется riser-плата с двумя PCI-разъемами и, столь желанным для любителей универсальных конфигураций, PCI Express x16. Действительно, установить однослотовую видеокарту можно без особых ограничений, а, переставив ТВ-тюнер в верхний PCI-слот, даже попробовать утвердить и иную двухслотовую. Среди шлейфов питания, впрочем, не обнаруживается 6-штырькового разъема, но здравый смысл подсказывает, что для подобного компьютера лучше подыскать карту, не требующую внешнего питания и не сильно греющуюся (и, конечно, с максимально развитыми возможностями в отношении видеодекодирования, например, что-нибудь из семейства Radeon HD 2400/2600).

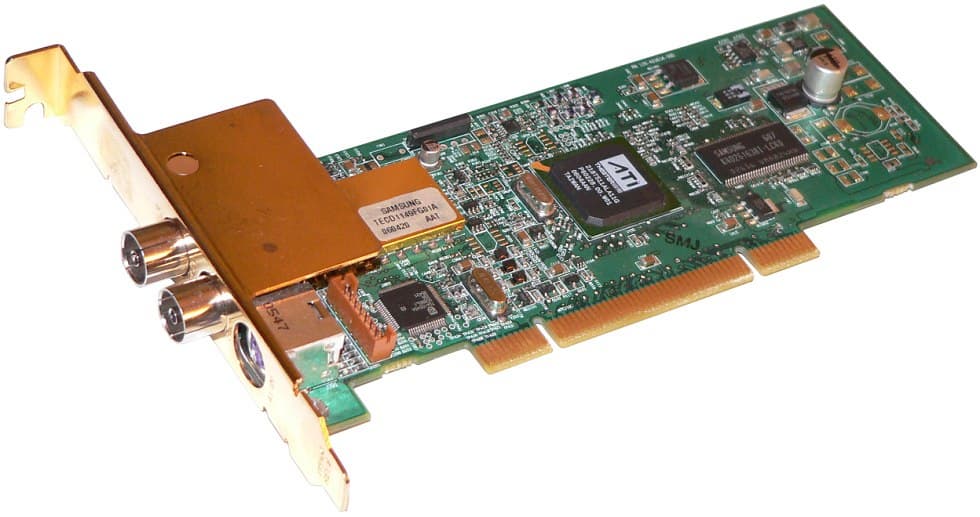

В качестве ТВ-тюнера установлена плата AMD TV-Wonder 650 PRO с возможностью приема аналогового телевидения и FM-радио, а также видеозахвата с аналогового источника через разъем S-Video In. Поддерживается технология ATI Avivo (аппаратное кодирование записываемого видеопотока в MPEG2, фильтры для шумоподавления, коррекции цветопередачи и компенсации движения). Разумеется, тюнер полностью совместим с Windows Media Center и имеет сертификат Vista Premium.

Краткие характеристики 3Logic Lime N005

  • Формат корпуса: «настольный»
  • Размеры корпуса (Ш×Г×В): 470x430x90 мм
  • Отсеки: 2 внутренних 3,5", 1 внешний 5,25"

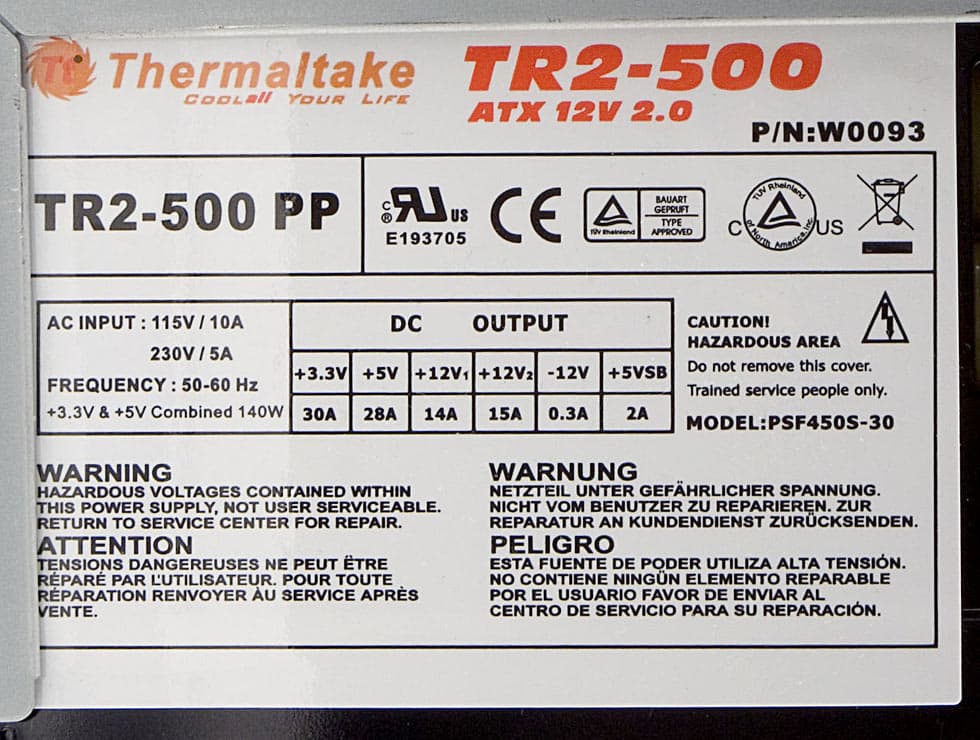

  • БП: Thermaltake TR2-500 PP, 500 Вт (маркировка)
  • Чипсет: AMD 690G + SB600
  • Видео: встроенная графика ATI Radeon Xpress 1250 с поддержкой декодирования HD-видео и DirectX 9.0, тактовая частота — 400 МГц
  • Аудио: HD Audio-кодек Realtek ALC888
  • Сеть: 10/100/1000 Мбит/с Gigabit Ethernet, PCIE-контроллер Realtek RTL8111B
  • Слоты расширения: 1 PCI Express x16, 2 PCI
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0), 1 FireWire
  • Разъемы на задней панели: 2 PS/2, HDMI, VGA, LPT, 4 USB (2.0), FireWire, LAN, 6 аналоговых аудиовыходов

Заключение

В целом, впечатление от общения с медиацентром 3Logic Lime N005 осталось положительное, фактически это универсальный компьютер в корпусе «располагающем» к использованию в качестве компонента бытовой аудио-видео аппаратуры. Что касается конфигурации, то выбор системной платы на чипсете AMD 690G оправдан и с учетом наличия HDMI (и DVI через переходник) и поддержкой декодирования видео в современных HD-форматах. А вот два винчестера поборники малошумных решений, скорее всего, предпочли бы сократить до одного, поскольку именно вентилятор, обдувающий дисковый отсек, создает повышенный уровень шума, субъективно воспринимаемый, как основной недостаток, особенно при непосредственной работе за таким компьютером (и в меньшей степени при использовании «по прямому назначению», в качестве медиацентра).

Краткий список характерных плюсов и минусов 3Logic Lime N005.

Плюсы:

  • Достаточный уровень производительности для воспроизведения HD-видео
  • Поддержка HDMI и HDCP
  • Наличие порта PCI Express x16 для установки полноразмерной видеокарты
  • Низкое тепловыделение и нагрев компонентов
  • Привлекательный дизайн
  • Функциональный пульт ДУ

Минусы:

  • Относительно высокий уровень шума
  • Встроенный экран не руссифицирован
  • Для вывода звука по S/PDIF необходимо самостоятельно докупать планку с соответствующими разъемами и подключать ее к плате
