Система домашней автоматизации
Archos Smart Home


Сегодня на рынке присутствует несколько стандартов и протоколов, которые могут использоваться при организации системы домашней автоматизации. Они имеют различные технические возможности и характеристики, что приводит к необходимости учитывать требования к самой системе при выборе решения. Даже если ограничиться популярными беспроводными вариантами, то и в этом случае набор будет достаточно велик. Можно насчитать не менее пяти разных технологий: Bluetooth LE, EnOcean, Wi-Fi, Z-Wave и ZigBee. Выбор влияет на дальность, энергопотребление, возможности, быстродействие и другие характеристики конечного решения. Впрочем, встречаются и продукты с одновременной поддержкой нескольких протоколов. Один из новичков в этом сегменте — Bluetooth LE. Мы встречались с ним в тесте многоцветной управляемой лампы.

Компания Archos сегодня известна на отечественном рынке как производитель смартфонов и планшетов. Однако в арсенале этого производителя есть и другие решения из категорий wearables и smart house. Год назад, на Mobile World Congress 2014, мы обратили внимание на систему домашней автоматизации Archos Smart Home. Она привлекла внимание компактными датчикам и использованием специальной версии планшета с Android в качестве центра управления. Сегодня нам наконец удалось познакомиться с данной линейкой продуктов в нашей лаборатории.

Комплект поставки

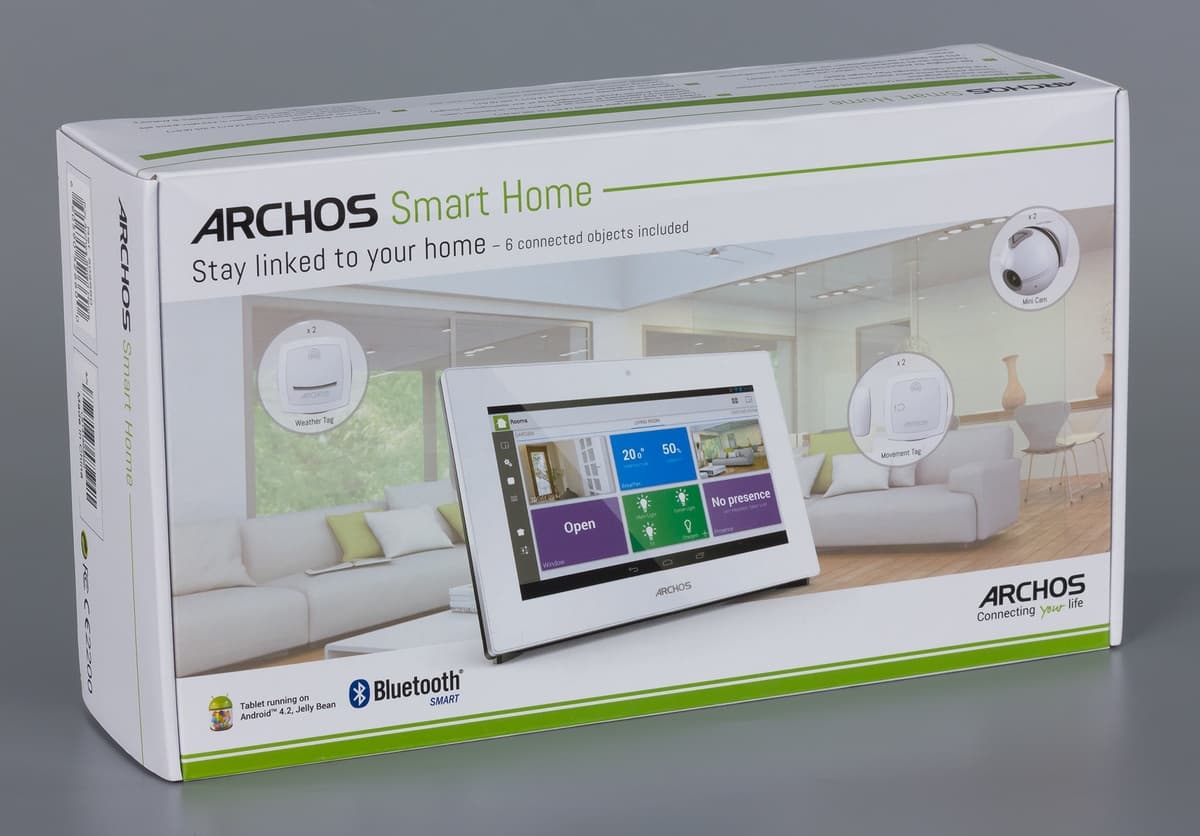

На тестирование был предоставлен стартовый набор системы автоматизации. Он поставляется в относительно небольшой картонной коробке, что даже немного смущает, исходя из описания состава комплекта. Судя по ее оформлению, производитель рассчитывает на продажи и через розничных ритейлеров. В частности на упаковке приводятся фотографии устройств и описываются возможные сценарии использования. Есть также описание комплекта поставки и технических требований.

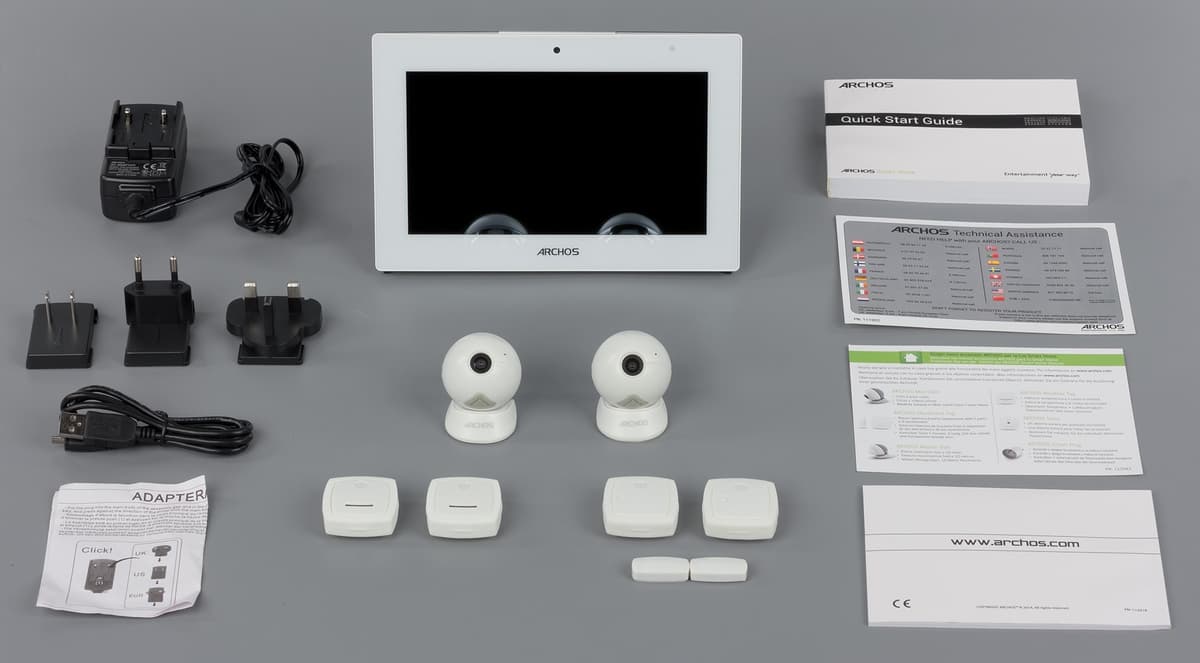

Набор состоит из базовой станции, блока питания (5 В 2 А) для нее со сменными насадками для разных стандартов розеток, кабеля Micro-USB, двух видеокамер, двух датчиков температуры и влажности, двух датчиков открытия двери или окна, мультиязычной инструкции (русский в ней присутствует) и брошюры с описанием условий гарантийного обслуживания. Отметим, что упаковано все это очень качественно и в целом производит отличное первое впечатление.

Есть только одно замечание к комплекту поставки. Поскольку все устройства беспроводные и достаточно компактные, то они закрепляются с использованием двухсторонней клейкой ленты, которая не подразумевает многократного использования. Было бы хорошо увидеть в коробке набор запасных наклеек на случай, если потребуется перенести датчик на новое место.

Устройства

Центральным элементом системы Archos Smart Home является одноименный планшет. Правда, надо заметить, что планшетом его называть не совсем верно, поскольку это скорее стационарное, а не мобильное устройство. Размеры составляют около 19×6×13 сантиметров, вес не превышает полкилограмма. Корпус изготовлен из белого и черного пластика.

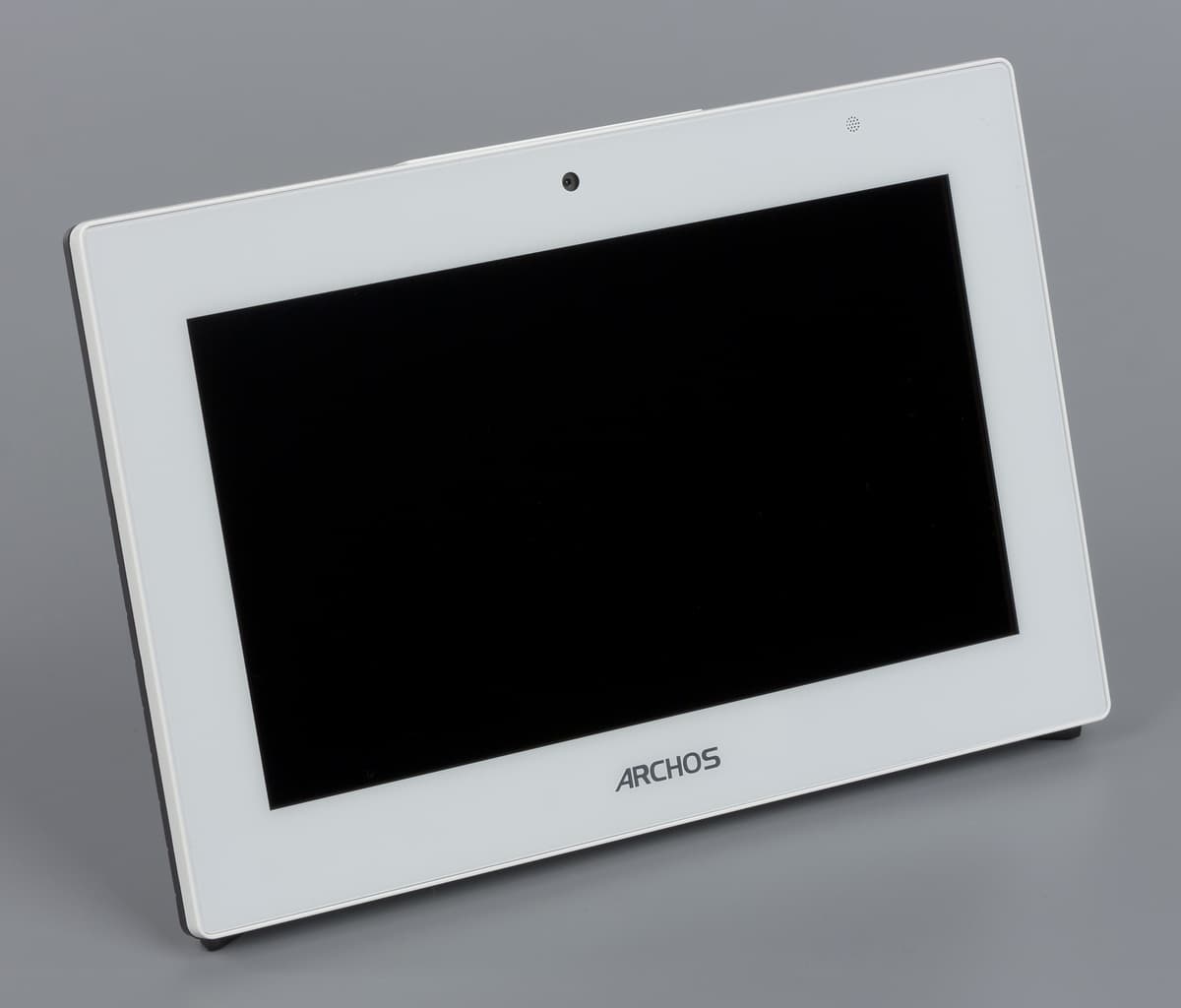

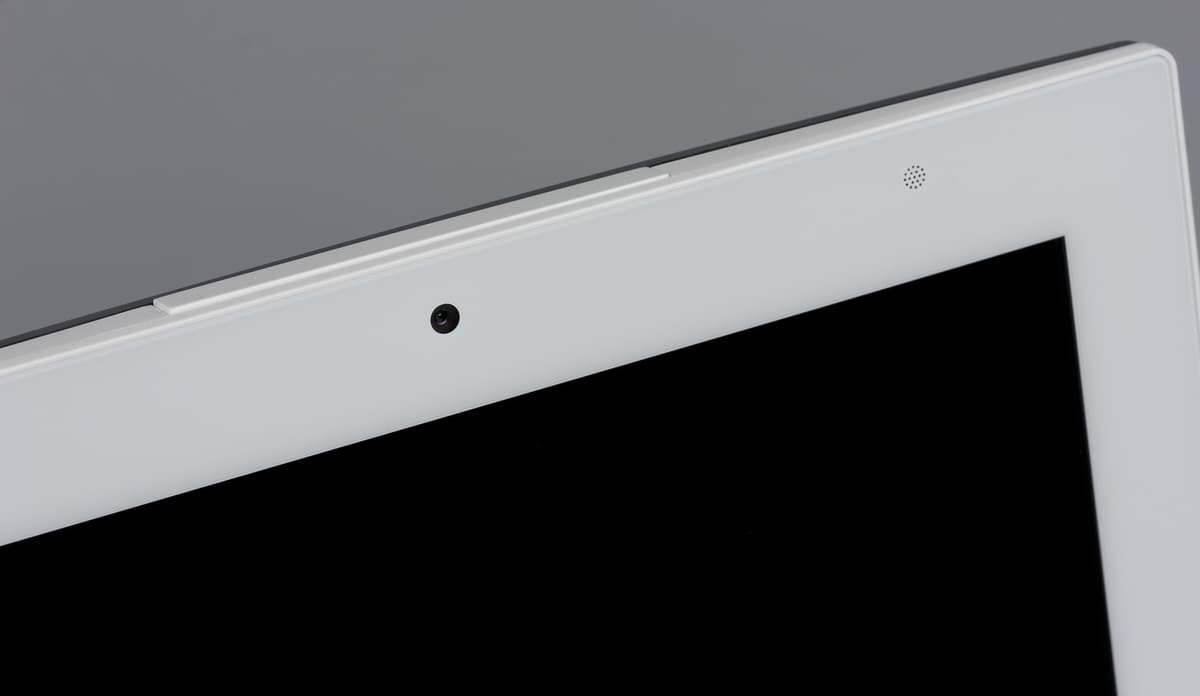

На передней панели мы видим экран с диагональю 7″. Над ним находится окошки видеокамеры и датчика освещенности. На верхнем торце установлена крупная кнопка включения питания и блокировки. Рамка достаточно широкая, но пропорции выбраны удачно. Аппаратных кнопок для регулировки громкости устройство не имеет.

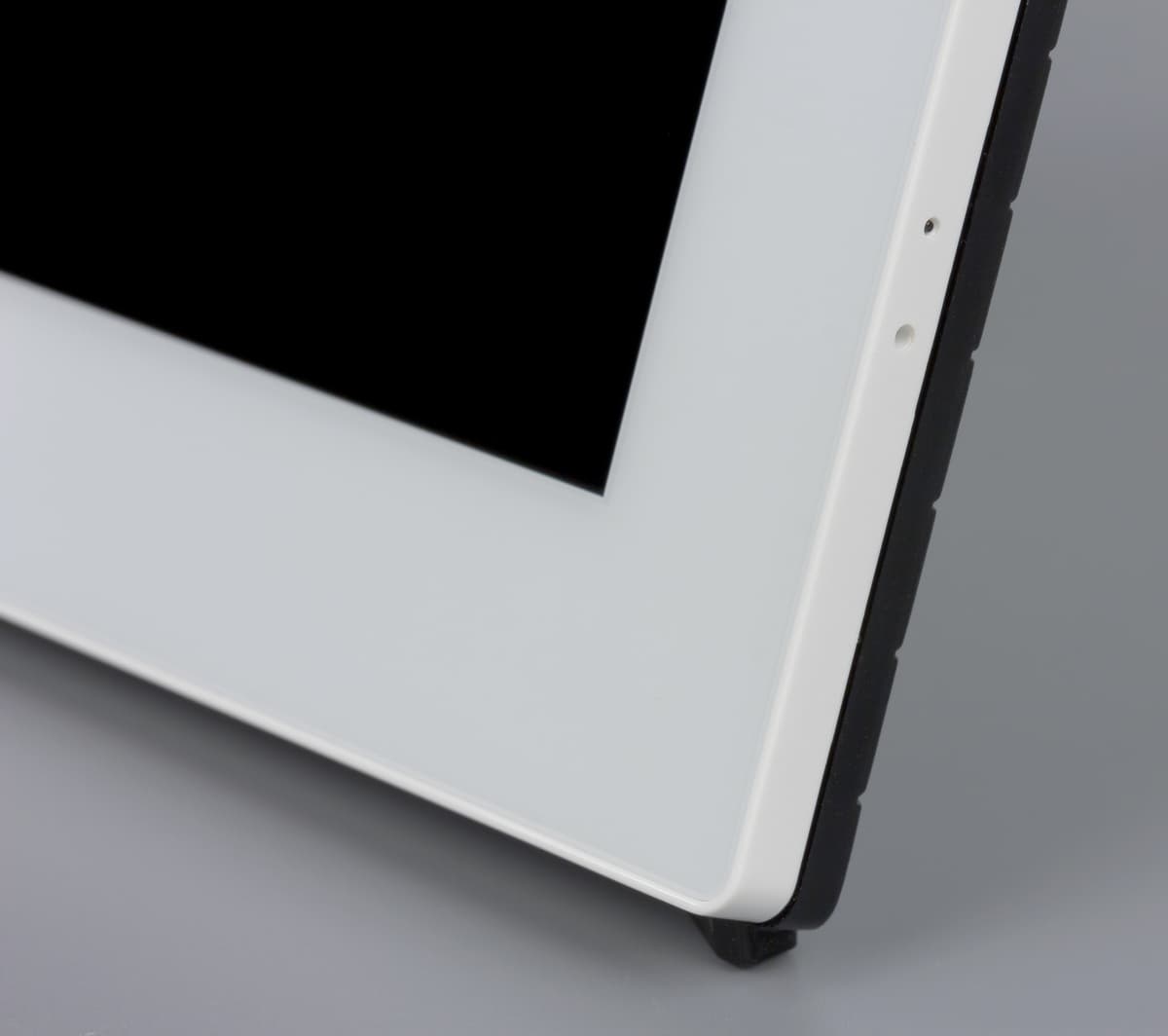

На правом боку есть светодиодный индикатор заряда и отверстие микрофона. Качество работы и чувствительность последнего достаточно неплохие. А вот индикатор может показаться слишком ярким, если установить устройство на левой прикроватной тумбочке.

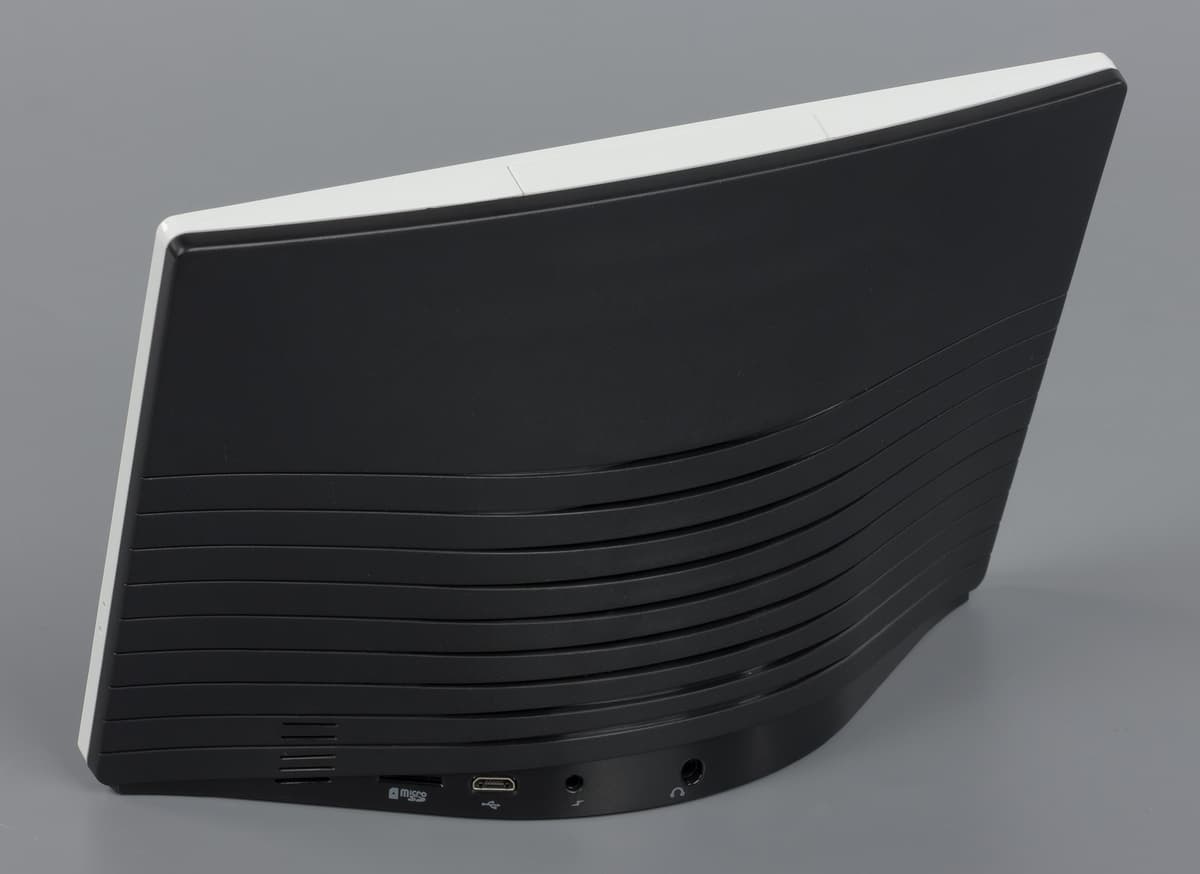

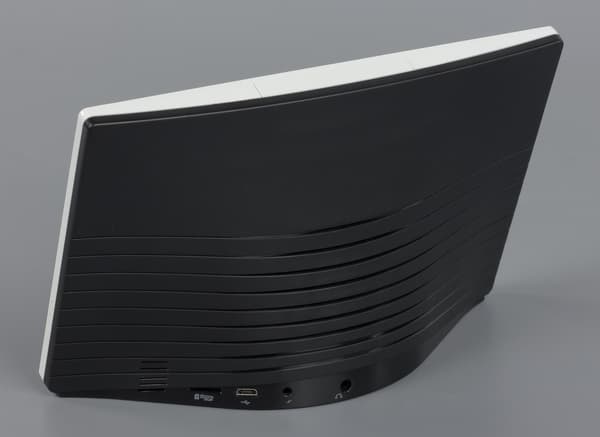

Основной динамик расположен сзади на выступе необычной формы, используемом в качестве подставки. Его размеры и мощность позволяют говорить о хорошей передаче низких частот, возможности прослушивания музыкальных композиций и звуковых дорожек к видеофильмам, а также комфортном общении в программах конференцсвязи при условии размещения устройства на столе рядом с пользователем.

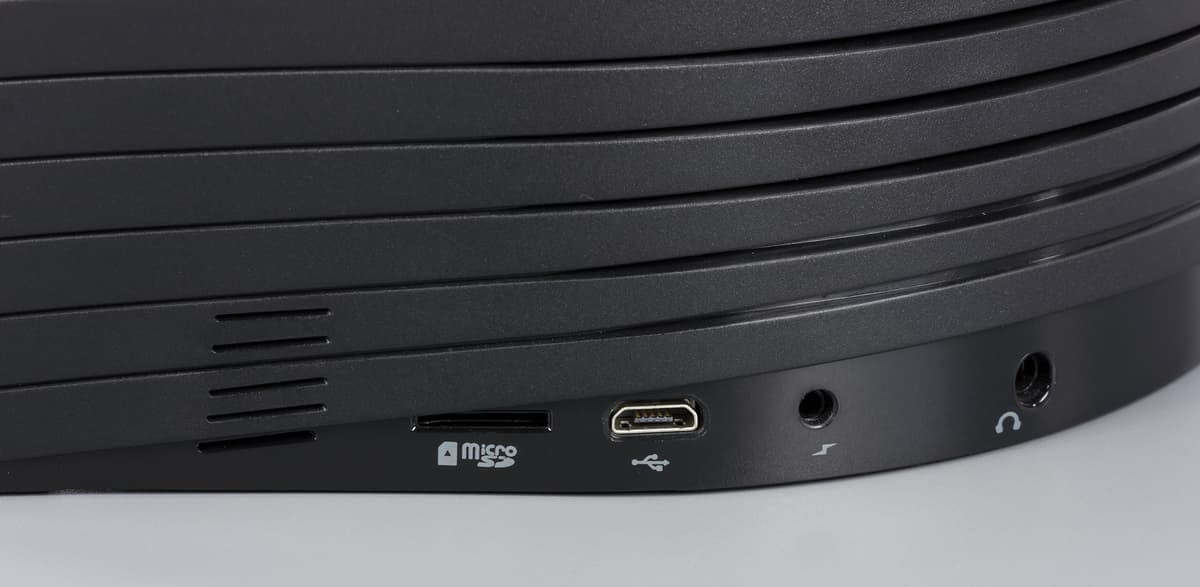

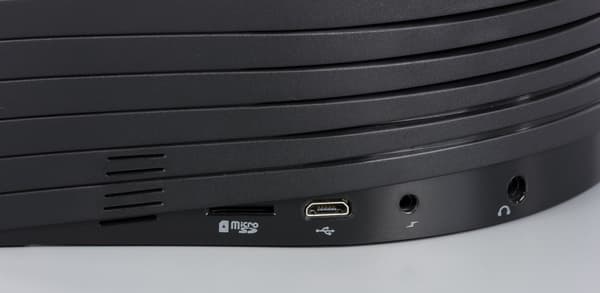

Также здесь находятся вход блока питания, порт Micro-USB, слот для карт памяти microSDHC и джек 3,5 мм для наушников. Качество вывода звука на него очень низкое из-за постоянно слышимых шумов. Заметим, что планшет использует блок питания с собственным разъемом.

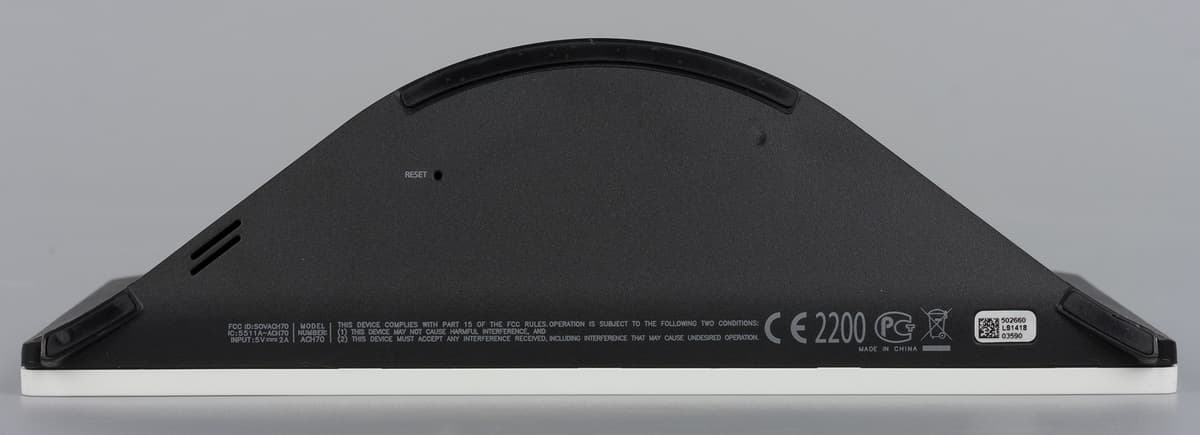

Для надежного удержания на плоской поверхности предусмотрены три резиновые ножки. Между ними скрывается отверстие кнопки перезагрузки. По форме и варианту установки модель больше всего похожа на некогда распространенные фоторамки. В целом дизайн можно оценить положительно. Замечание может быть, если только к единственному варианту установки устройства. В некоторых случаях было бы удобнее повесить его на стену. Тем более что система поддерживает управление с мобильных устройств.

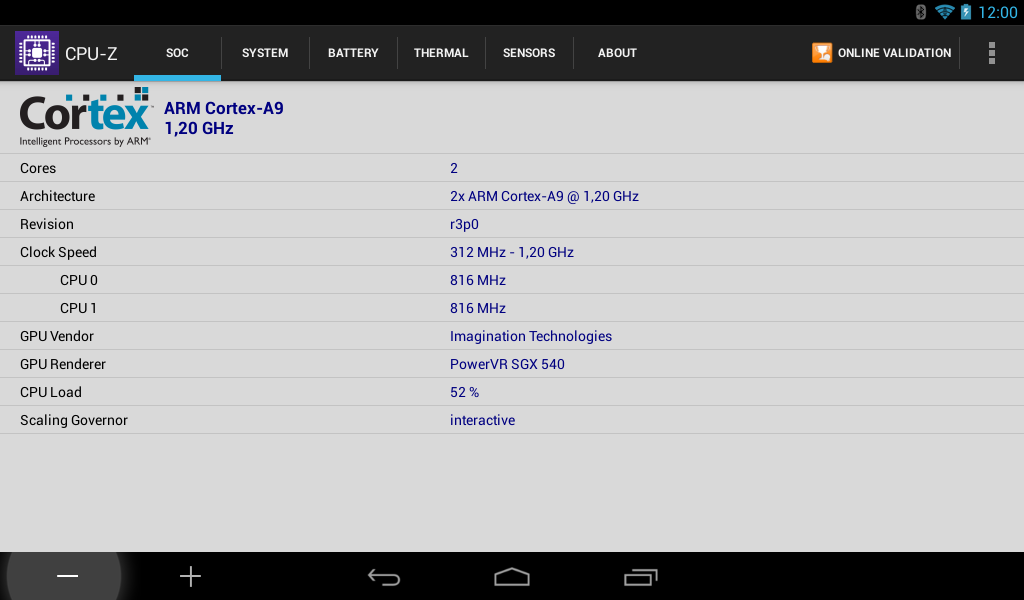

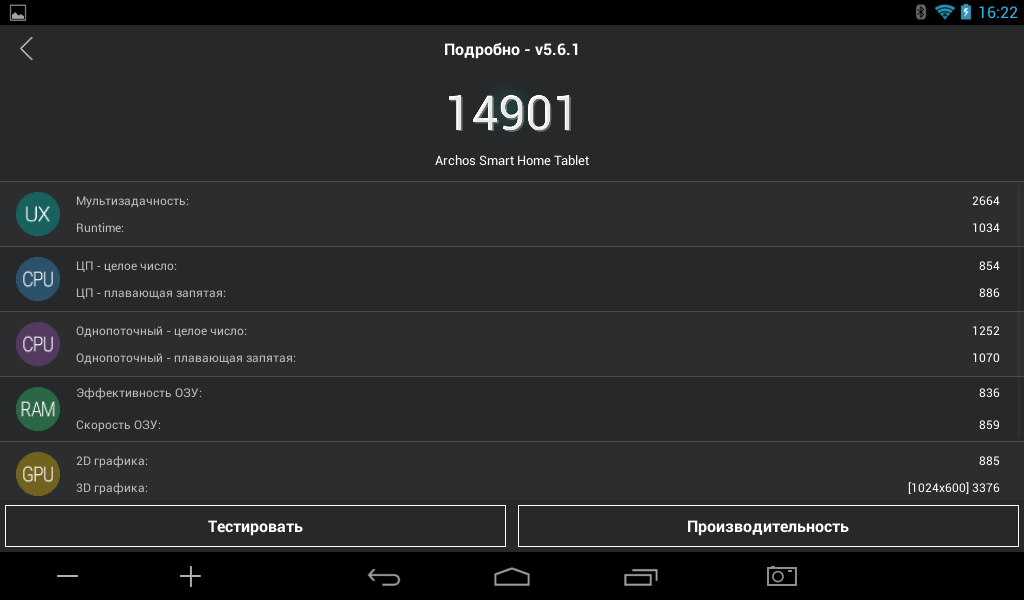

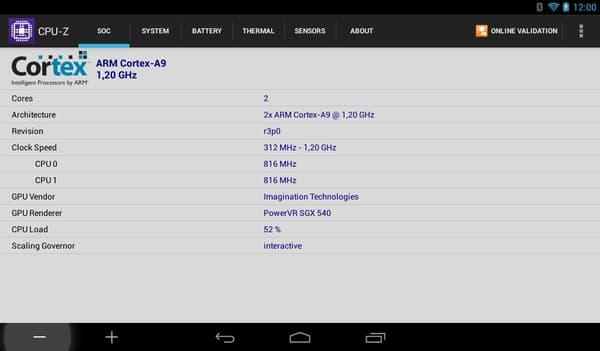

Контроллер основан на двухядерной платформе Rockchip RK3168 с частотой вычислительных ядер 1,2 ГГц. Он имеет 1 ГБ оперативной памяти и 4 ГБ флэш-памяти, которая может быть расширена установкой карт памяти объемом до 64 ГБ. После всех обновлений на момент тестирования оставалось около 2,5 ГБ свободного места на встроенном диске.

Дисплей устройства имеет диагональ 7″ и разрешение 1024×600 точек. К сожалению, он не использует IPS или другие современные технологии. Впрочем, для основных сценариев использования устройства это может быть и не очень существенно. Максимальная яркость составляет 320 лм, чего обычно достаточно для домашних условий. Сенсорный экран способен обработать до пяти одновременных касаний. Чувствительность у него подобрана неплохо, однако скользит палец по пластику экрана не очень хорошо.

Фронтальная камера имеет матрицу 5 Мп и, вероятно, автофокус, она может использоваться как с обычными приложениями Android (например, для видеобщения), а также интегрирована в систему автоматизации. Фотографии с нее получаются с разрешением 1600×1200, а видеоролики — десять секунд в 640×480×10fps со звуком. Отметим наличие датчиков температуры и влажности в самом устройстве. Это позволяет обеспечить мониторинг еще одного помещения без дополнительных устройств.

Беспроводные коммуникации представлены модулем Wi-Fi стандарта 802.11n, работающим в диапазоне 2,4 ГГц с максимальной скоростью соединения 65 Мбит/с, и Bluetooth (в том числе BLE). В документации указывается, что устройство поддерживает технологию Wireless Display, совместимый приемник придется еще поискать.

Порт Micro-USB позволяет обмениваться данными со встроенной памятью планшета с компьютера, а также подключать внешние устройства по технологии USB OTG (например, жесткие диски). В планшете присутствует встроенная LiPol батарея неизвестной емкости.

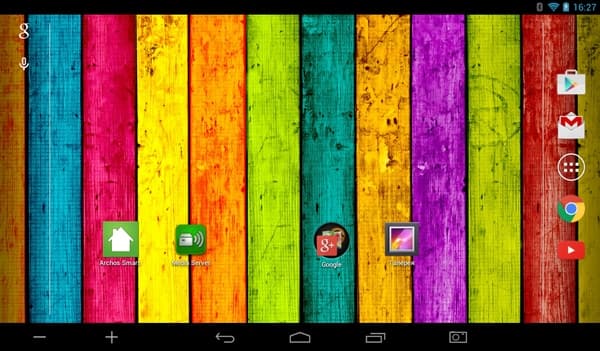

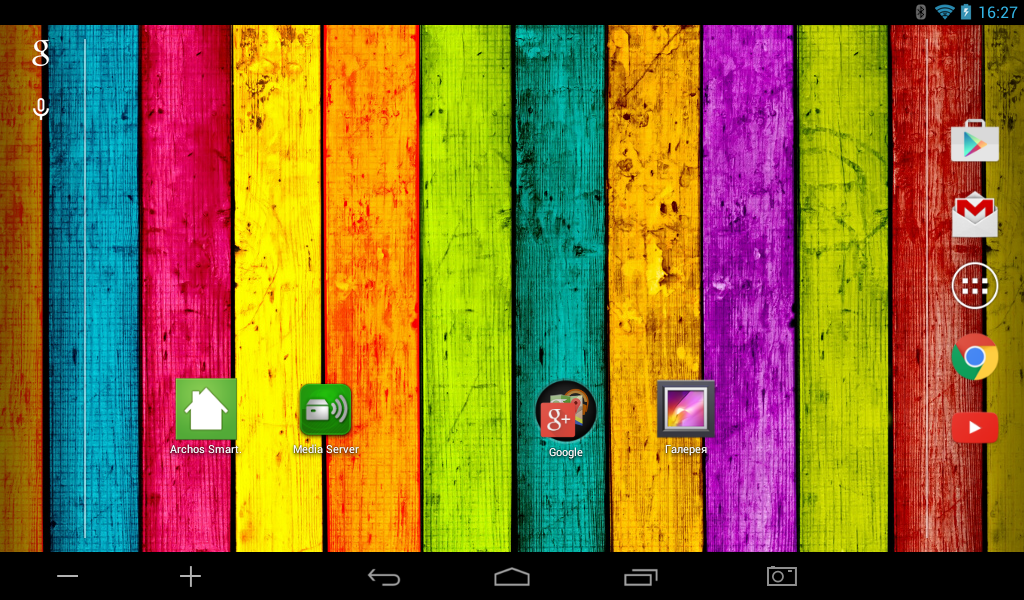

В качестве системного программного обеспечения выступает Android 4.2.2. Из дополнительных программ, кроме основной утилиты для работы со Smart Home, предустановлены контроллер Archos Remote, плееры Archos Видео и Archos Музыка, DLNA-сервер, утилита System Monitor и менеджер файлов с поддержкой сети. Производитель указывает возможность использования с популярными мультимедиаформатами, хотя конечно для данного устройства это не является важной характеристикой.

Устройство может работать и как обычный планшет с Android, однако учитывая его формат, относительно небыструю платформу и экран низкого разрешения, маловероятно, что этот сценарий будет востребован. В частности здесь можно говорить о чтении новостей, общении через Skype, прослушивании музыки и Интернет-радиостанций, просмотре видео.

Все периферийные устройства работают с контроллером исключительно через беспроводной интерфейс Bluetooth Low Energy (Bluetooth Smart). Это позволяет использовать для их питания батареи, а не сетевые источники. Этот протокол использует недавно протестированная светодиодная RGB-лампа. Он позволяет работать на расстояниях в десятки метров (для устройств рассматриваемой системы заявлена дальность в 20 метров в помещении), оптимизирован для снижения энергопотребления и не совместим со стандартным Bluetooth. Его минусом для рассматриваемой системы является необходимость прямой связи каждого устройства с контроллером. Возможность работы через ретрансляторы не предусмотрена. Это непосредственно влияет на максимальное покрытие устанавливаемой системы автоматизации. Вторая особенность интерфейса — относительно невысокая скорость обмена информацией. В частности, использованные в рассматриваемой системе камеры не способны работать с «живой» картинкой именно по этой причине.

Рассмотрение беспроводных датчиков начнем в первого элемента стартового комплекта — пары компактных камер Mini Cam. Наиболее интересной их возможностью является простая установка в любом месте без использования проводов и инструментов.

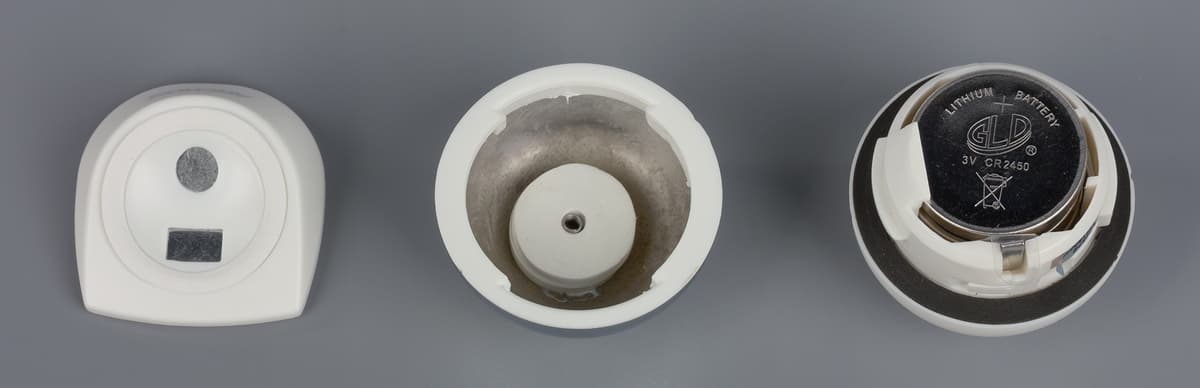

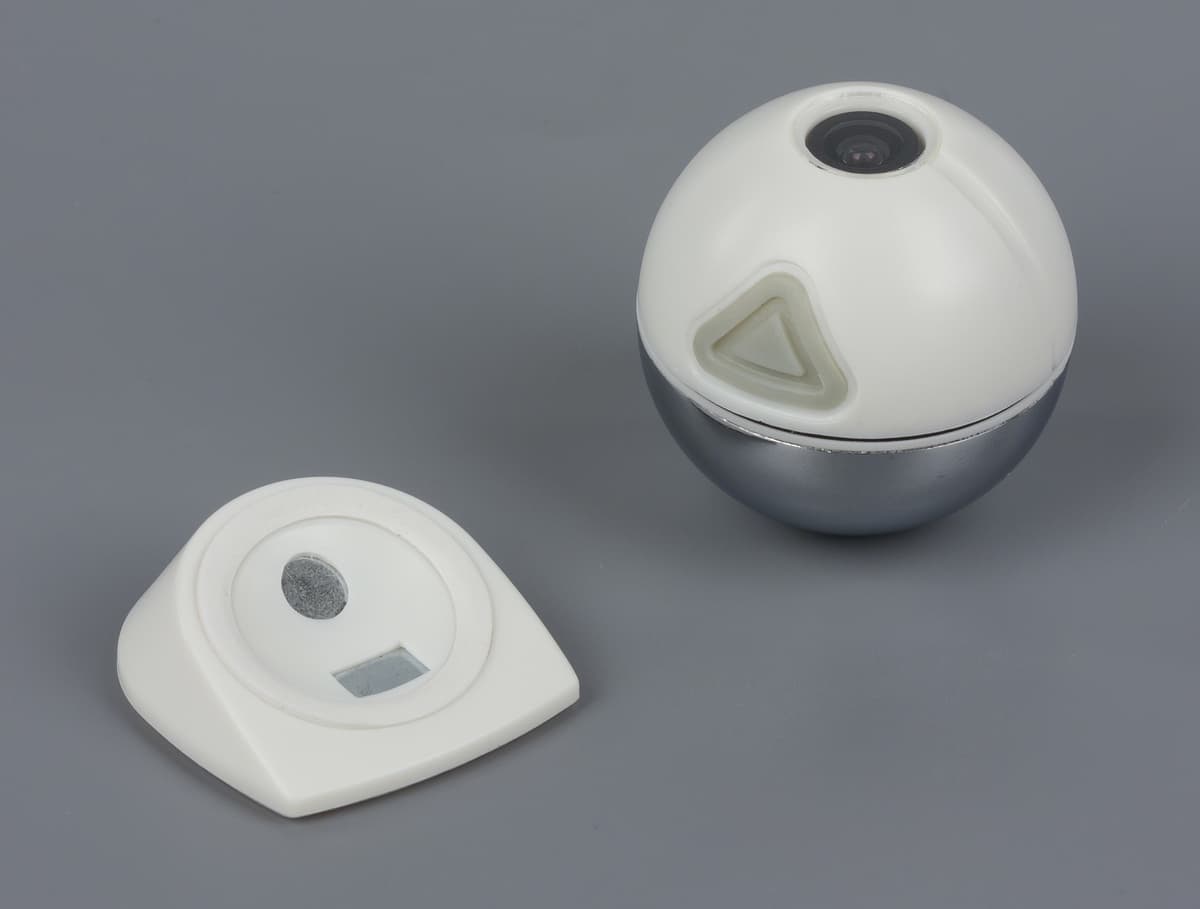

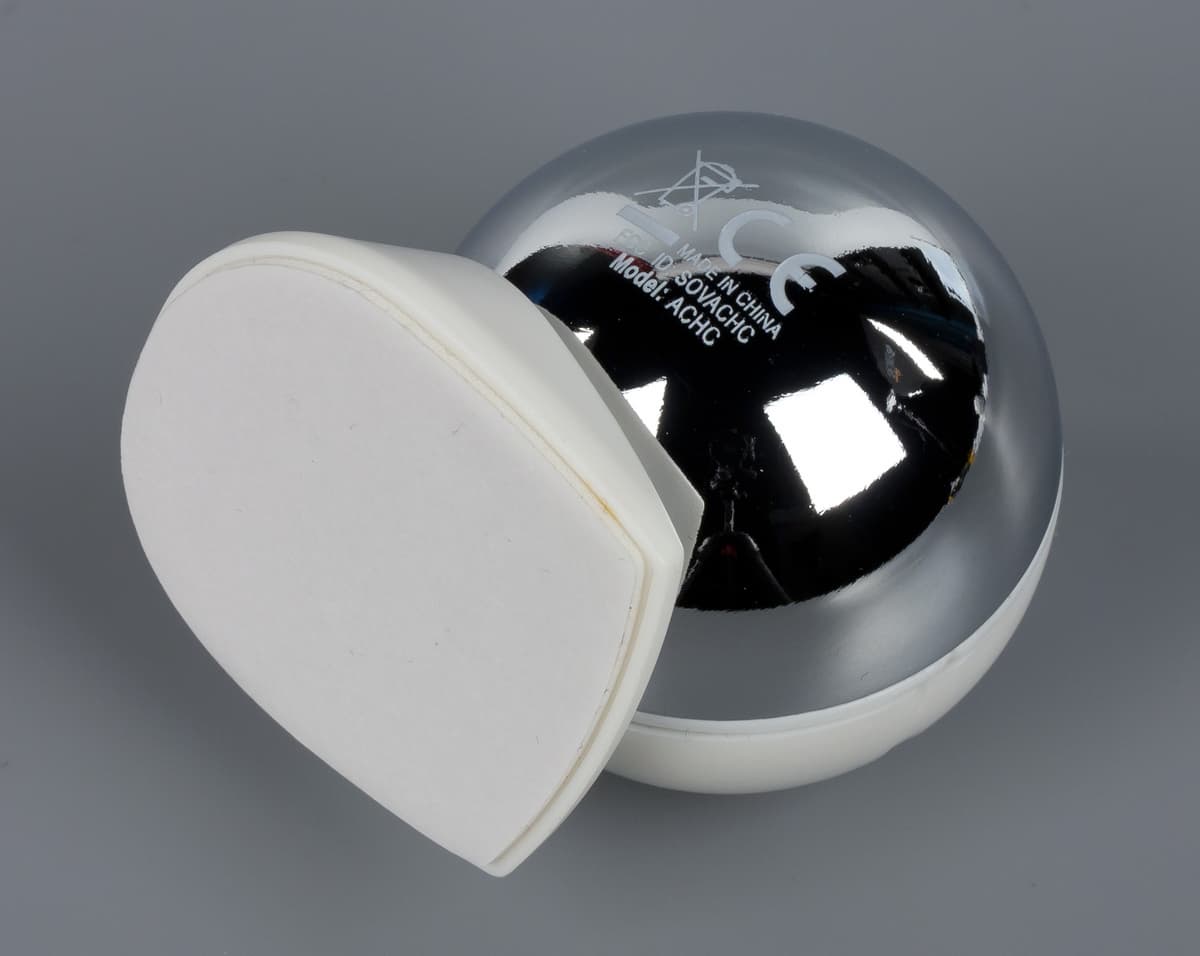

Корпус камеры представляет собой шар диаметром около 40 мм, изготовленный из белого матового пластика и хромированного металла. Внутри скрывается источник питания — три батареи CR2450. Время работы от одного комплекта производитель указывает в числе снимков — от 600 до 1000. Кроме объектива, на камере можно заметить кнопку сопряжения и отверстие микрофона. После включения питания обнаруживается также встроенный в корпус индикатор.

Камера использует матрицу формата VGA, а объектив имеет угол 110°. Конечно не стоит ждать от данной модели высокого качества при отсутствии достаточного освещения. Но в светлое время суток в помещении результаты получаются неплохие, конечно если вы не избалованы видео и фотографиями современных смартфонов. Производитель уточняет, что устройство не предназначено для постоянной записи. Возможные действия включают себя запись фотографии (640×480 точек) и десятисекундного видеоролика (640×480×10fps, без звука). Проверка показала, задержка активации действий при поступлении сигнала с датчика движения очень небольшая. Однако надо учитывать то, что непосредственно передача данных на контроллер все-таки не очень быстрая и может занимать минуту и более.

Для установки камеры используется комплектная подставка специальной формы. Ее можно или просто разместить на горизонтальной поверхности или закрепить с использованием двусторонней клейкой ленты где угодно. Встроенные сильные магниты надежно удерживают камеру, а форма сферы позволяет легко подобрать требуемую ориентацию.

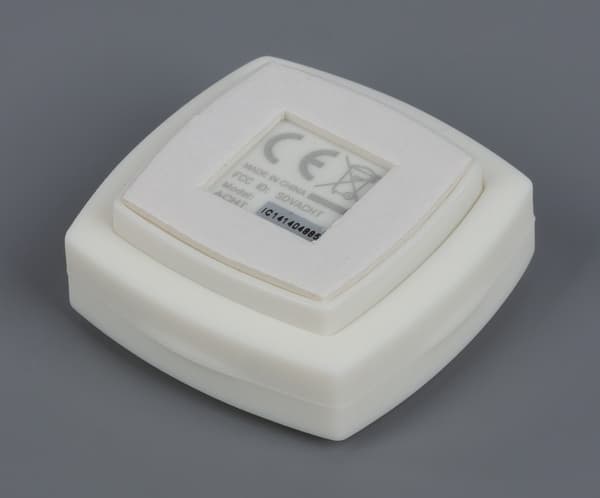

Контроль температуры и влажности является одной из наиболее популярных задач для систем автоматизации. В рассматриваемой системе тоже предусмотрено использование соответствующих датчиков, входящих в стартовый набор.

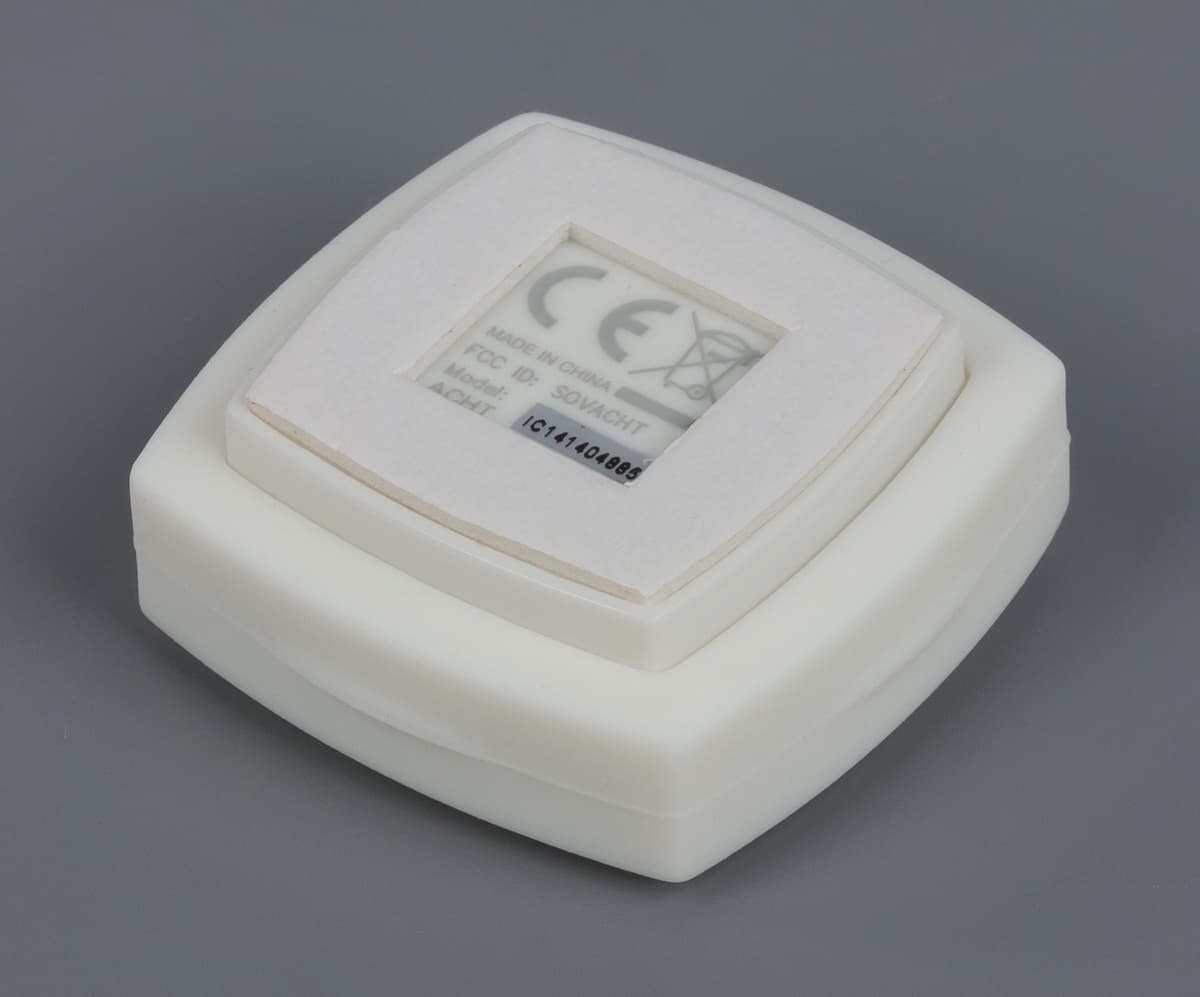

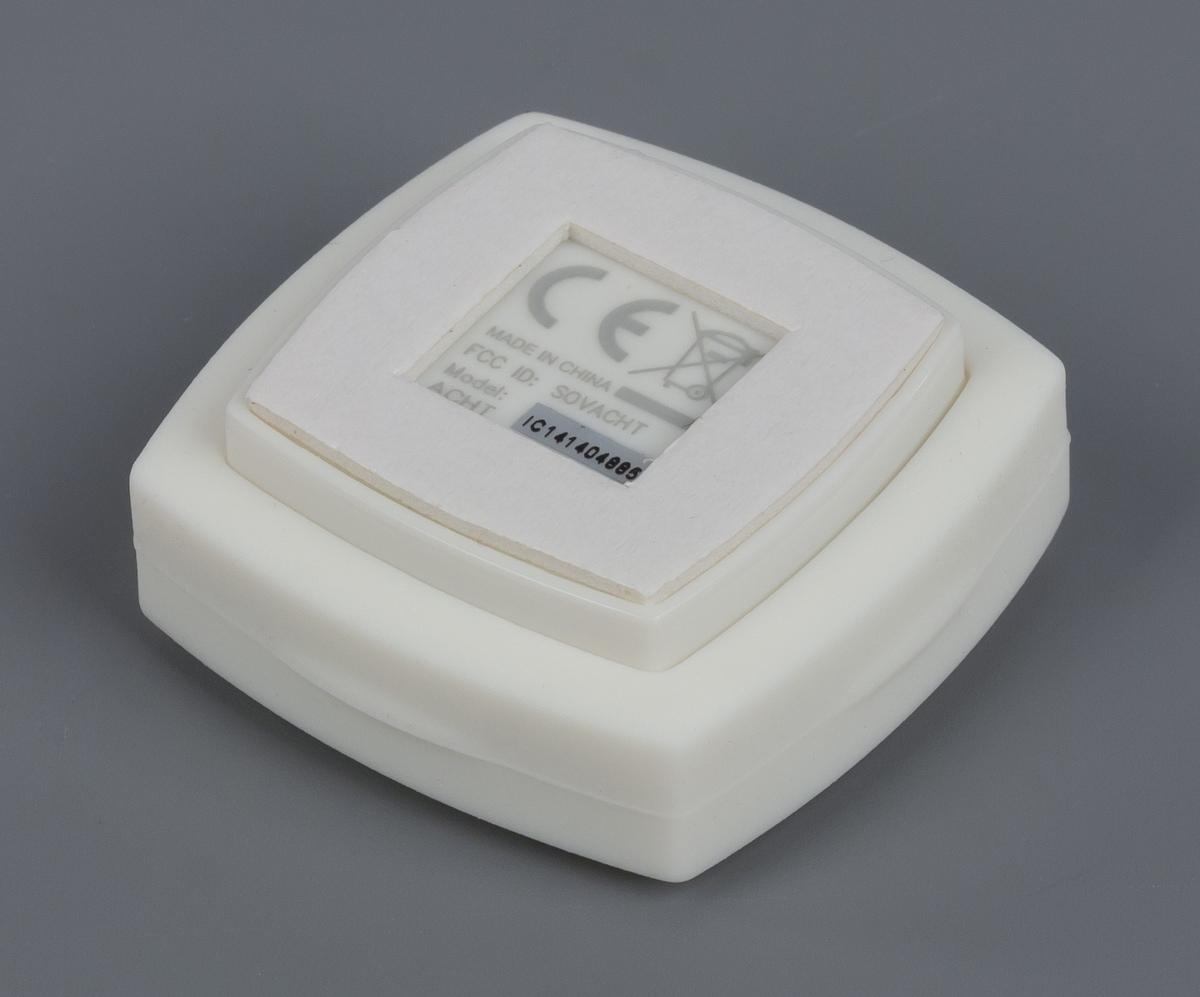

Устройства, как и камеры, имеют очень небольшие размеры — не более 35×35×14 мм. Вес датчика не превышает 20 г. Корпус изготовлен из матового пластика цвета слоновой кости. Две его половинки скрепляются идущим по контуру резиновым элементом.

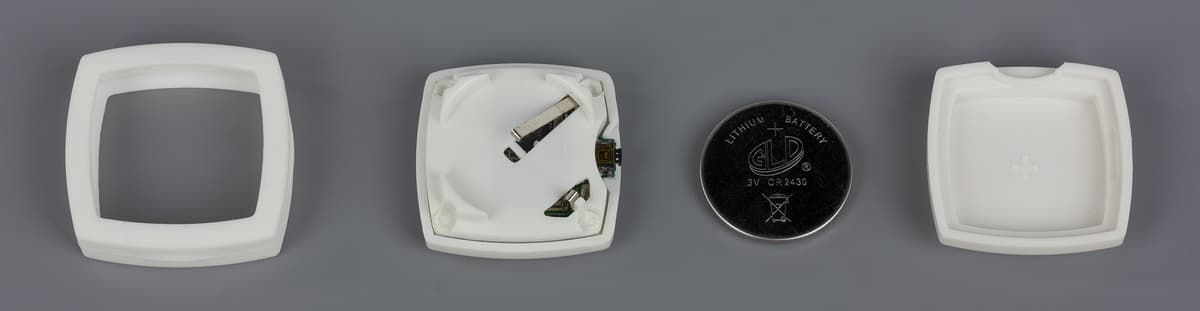

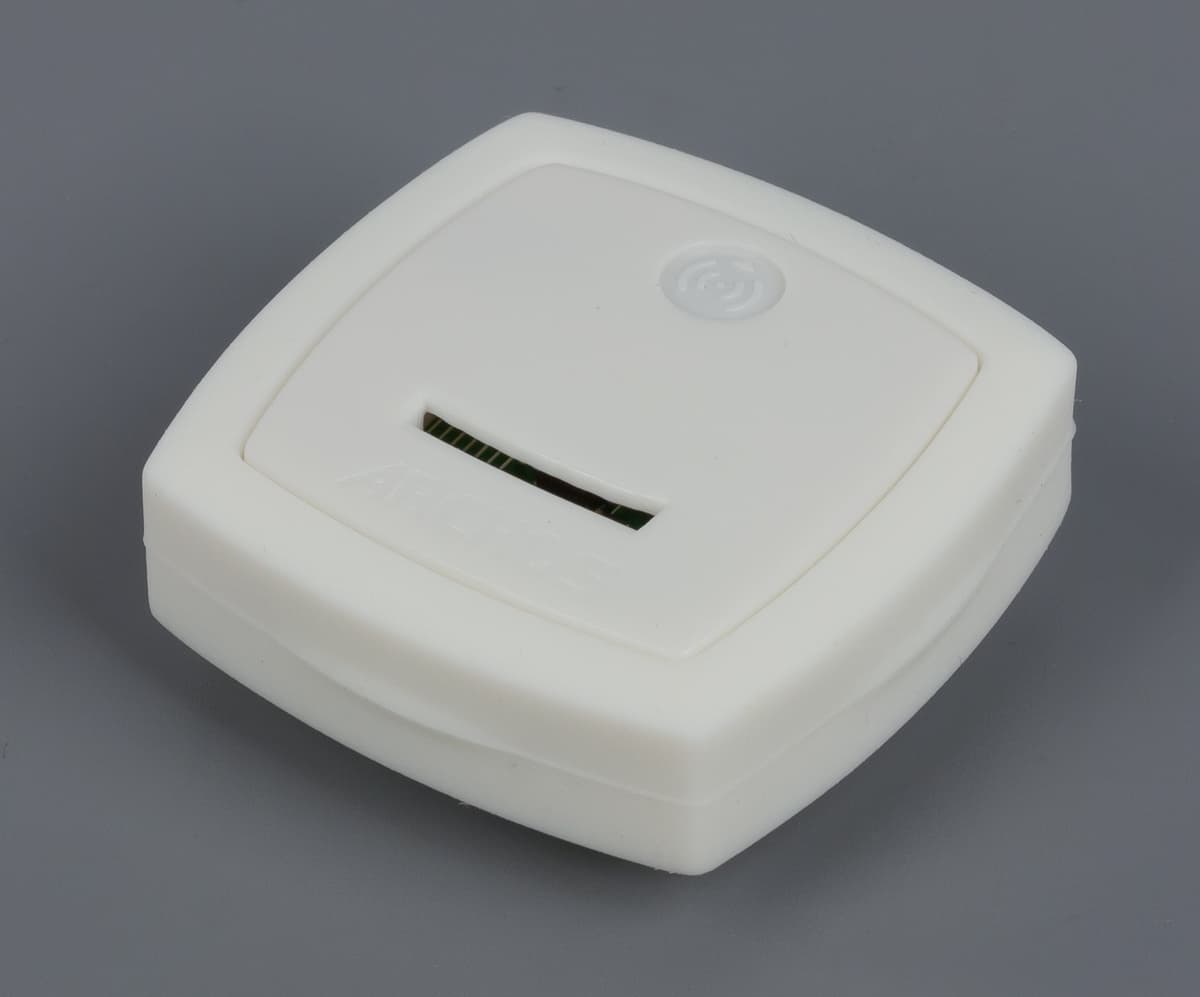

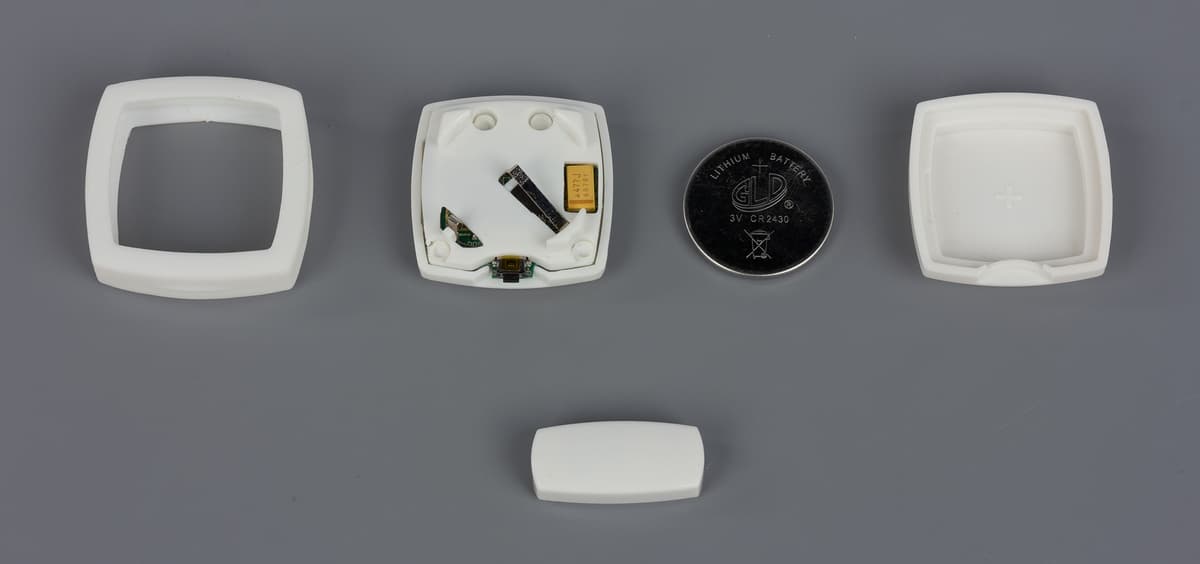

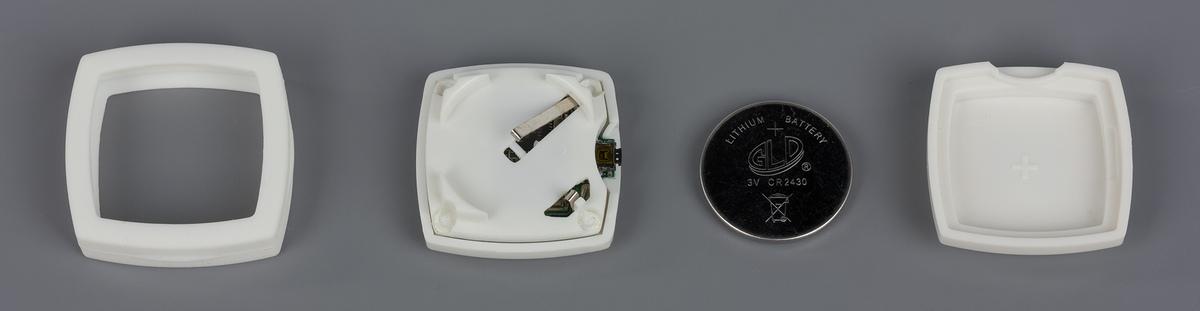

Внутри скрывается элемент питания CR2430. На одном из торцов установлена кнопка сопряжения с контроллеров. На лицевой стороне есть индикатор и щель для доступа воздуха к датчикам.

Производитель заявляет о возможности измерения температуры от −10 до +50 градусов с точностью 0,3 градуса и влажности от 0 до 100% с точностью 1%.

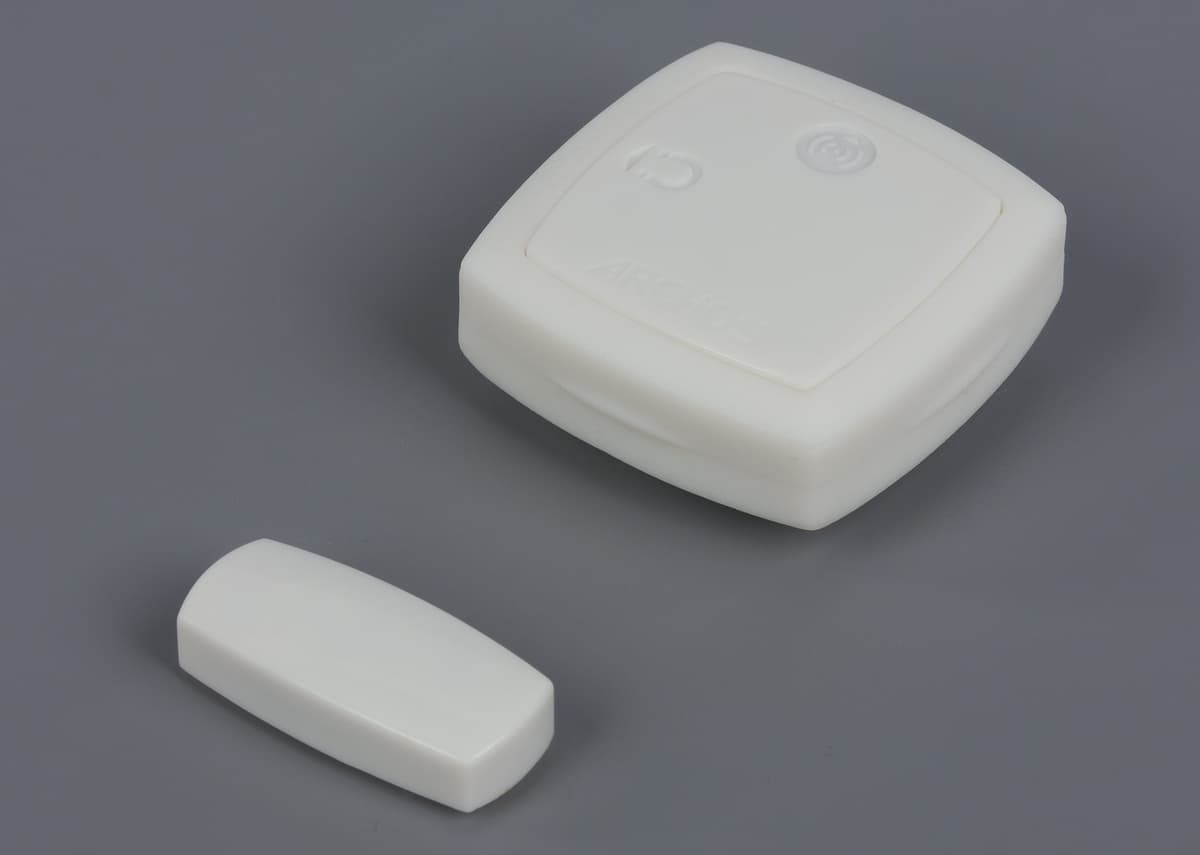

Последняя пара устройств из стартового комплекта — универсальные датчики движения. В них используется сразу две технологии — геркон, реагирующий на удаление ответной части с магнитом, и акселерометр.

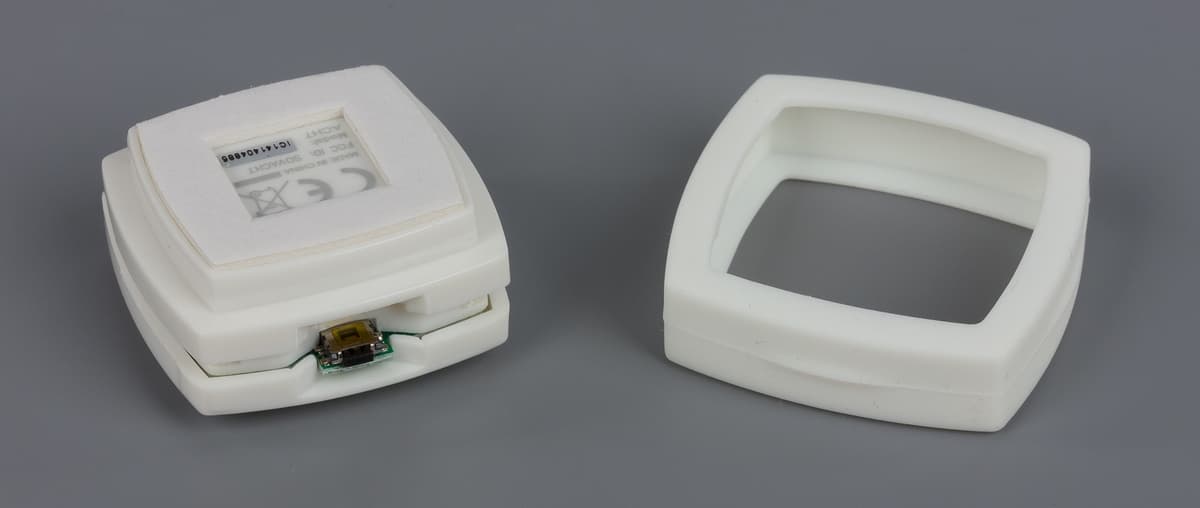

Корпус аналогичен датчику температуры и имеет кнопку сопряжения и индикатора, питание также осуществляется от батареи CR2430. Дополнительный элемент представляет собой упакованный в пластик небольшой магнит. Он достаточно сильный и срабатывает он на расстоянии около полутора сантиметров.

Интересно, что корпуса всех датчиков являются влагозащищенным, так что вполне можно попробовать установить их на улице.

Кроме описанного выше состава стартового набора, пользователь может дополнительно приобрести и другие датчики и устройства. Инфракрасный датчик движения имеет аналогичную камере конструкцию и срабатывает на расстояниях до десяти метров. Управляемая розетка позволяет включать и выключать электроприборы с потреблением до 12 А (по другим данным — до 16 А), а также умеет измерять их потребление. Судя по фотографиям, она представляет собой достаточно компактное устройство. Также в некоторых местах упомянуто использование сирены, но никакой информации о ней мы на сайте производителя не нашли. Еще одним вариантом расширения системы является использование управляемых по радио в диапазоне 433 МГц устройств (судя по документации, речь идет в основном об управляемых розетках, а также жалюзи). Ограничений на число оборудования этого типа в системе нет. Со списком рекомендуемых производителей можно ознакомиться на сайте.

Установка и настройка

Начало работы с комплектом автоматизации рекомендуется начинать с зарядки батареи планшета. Впрочем, он может работать и от сетевого источника питания, так что этот этап можно и пропустить. После включения контроллера необходимо пройти знакомые по устройствам с Android шаги — выбрать язык (русский в списке присутствует), подключиться к беспроводной сети, указать аккаунт Google. На этом этапе невысокое разрешение экрана вызывает некоторые трудности, поскольку место отнимает и полоса с виртуальными кнопками. Далее мы замечаем значок в строке уведомлений и загружаем обновление для встроенного программного обеспечения.

Основной рабочей программой является утилита Archos Smart Home. Она взаимодействует с системным сервисом Smart Home Gateway, который используется, в том числе, для обслуживания удаленных клиентов.

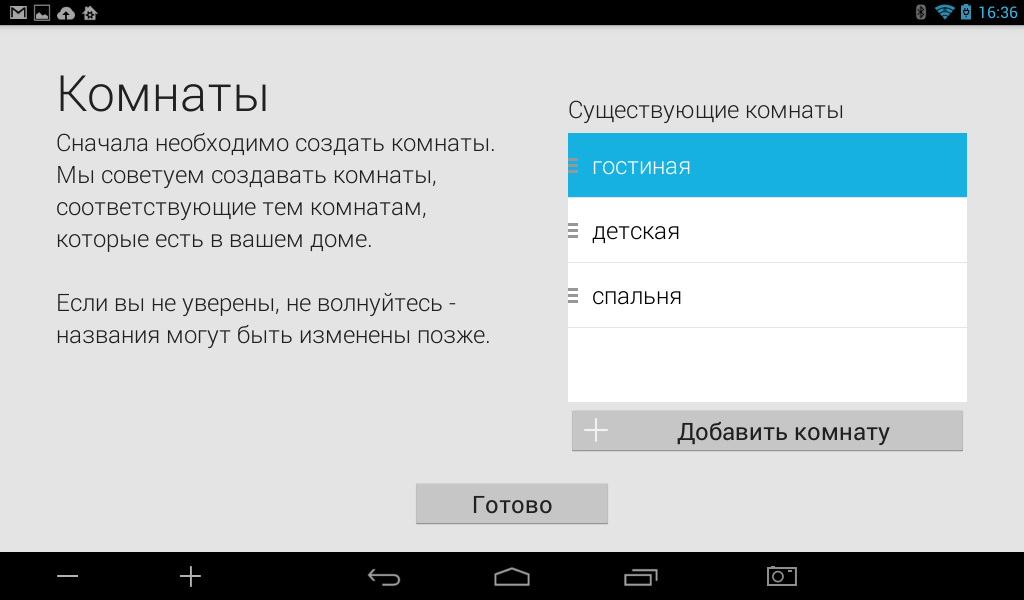

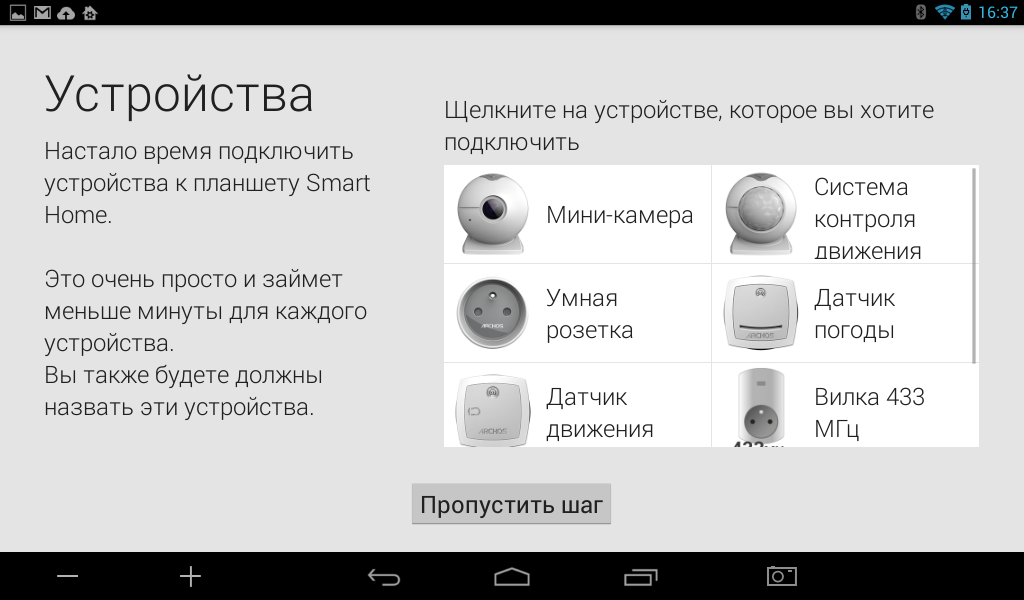

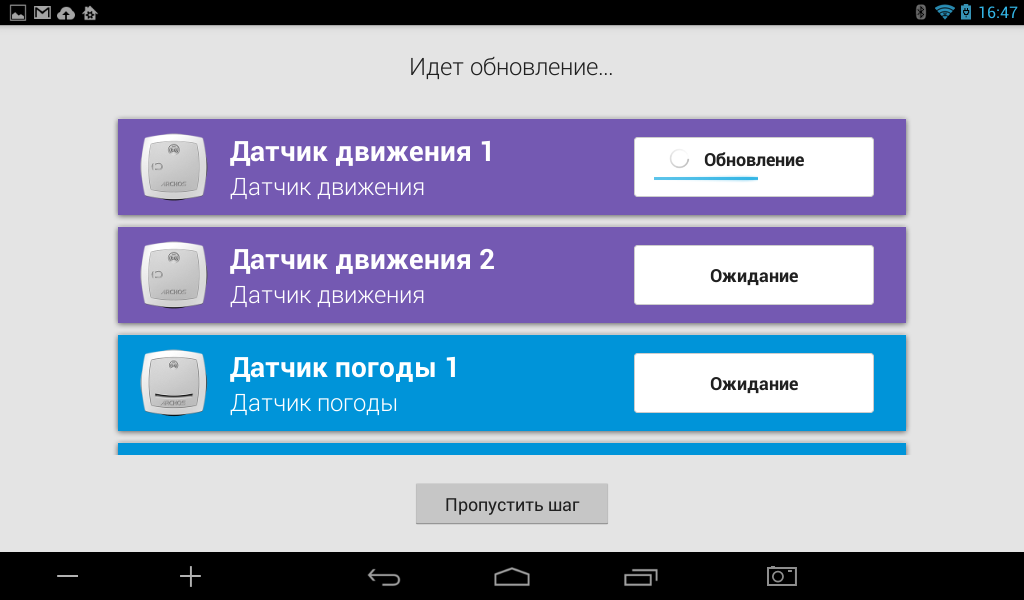

Следующим действием будет создание комнат в нашем умном доме. Их название и число можно выбирать на свое усмотрение. Далее нужно подключить наши датчики к системе. Для этого удаляем защищающие батареи от разряда ленты и следуем инструкциям на экране контроллера. В процессе будет показана информация об использовании подключаемого устройства. Вам нужно будет выбрать для него название и место расположения. При необходимости эти данные можно будет в дальнейшем изменить.

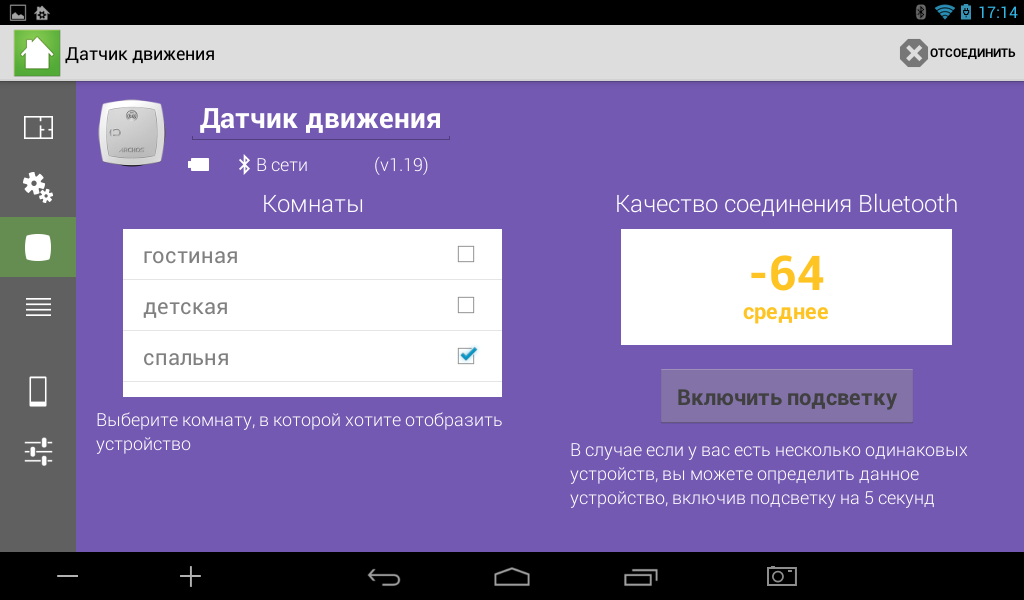

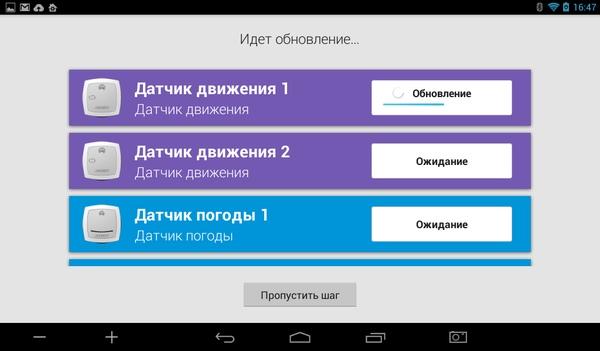

При большом количестве однотипных датчиков можно через программу включать на них светодиод для идентификации. После инициализации всех устройство система предложила установить в них новые прошивки, на что мы согласились. В этот момент программа вспомнила, что она и сама не прочь обновиться, на что было потрачено еще пара минут. После этого нас ждал еще один круг загрузки прошивок на устройства. В результате основное тестирование начиналось с версией программного обеспечения 2.55.

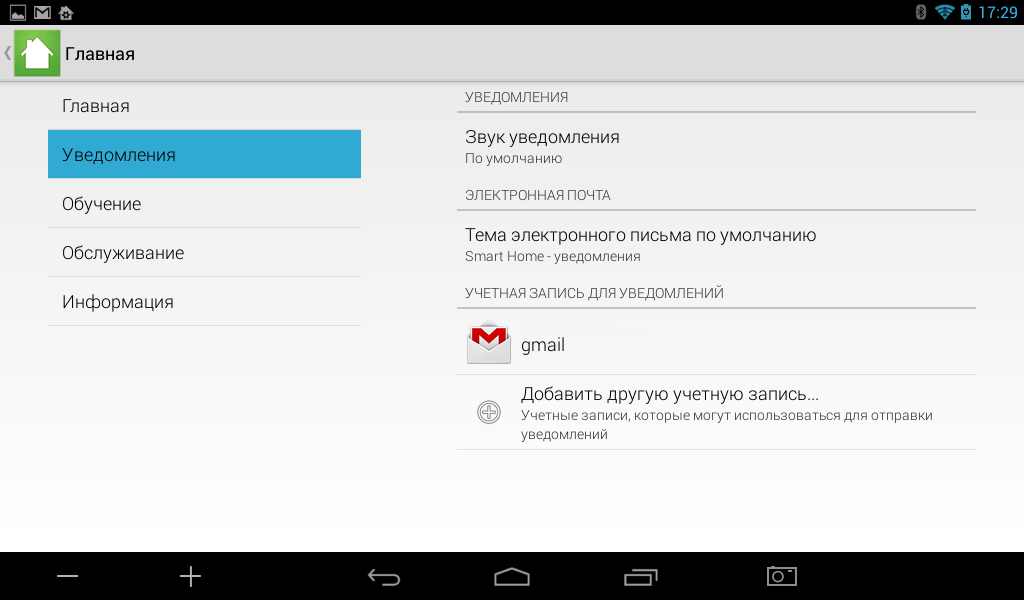

Кроме организации комнат, добавления, размещения и редактирования датчиков, в программе предусмотрено еще несколько настроек. На странице «Главная» можно выбрать единицу измерения температуры, включить ведение журнала, разрешить отправку фотоснимков и видеороликов в облако Google Drive. В «Уведомления» устанавливается звук для индикации событий, тема письма электронной почты (используя ее можно настроить сортировку сообщений от разных контроллеров) и указываются электронные адреса пользователей.

В остальных пунктах раздела настроек находятся ссылки на обучающие видеоролики (на английском языке, с русскими субтитрами), пункт диагностики Bluetooth и страница с информацией о лицензиях.

Использование системы

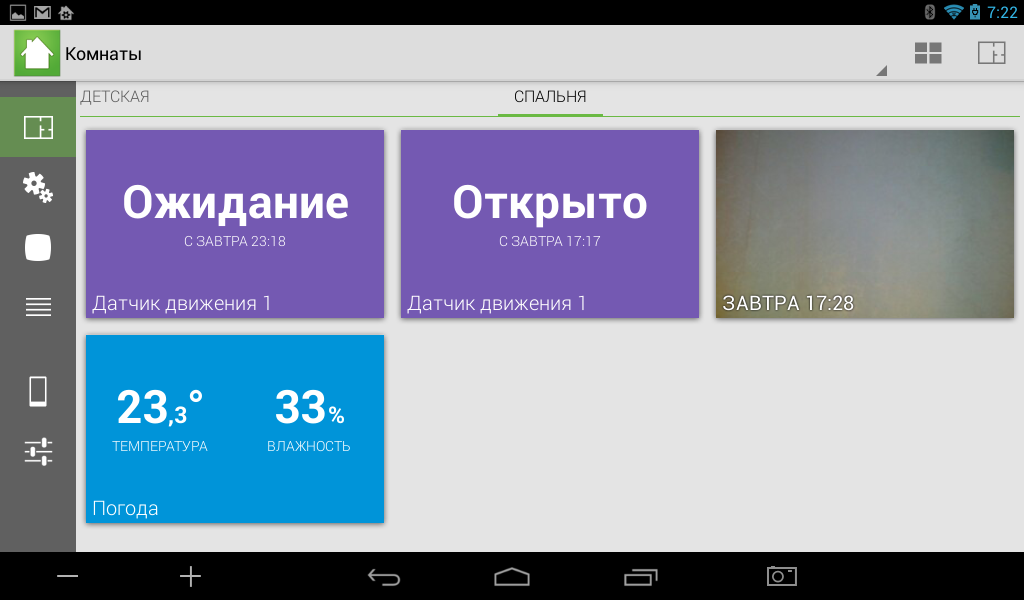

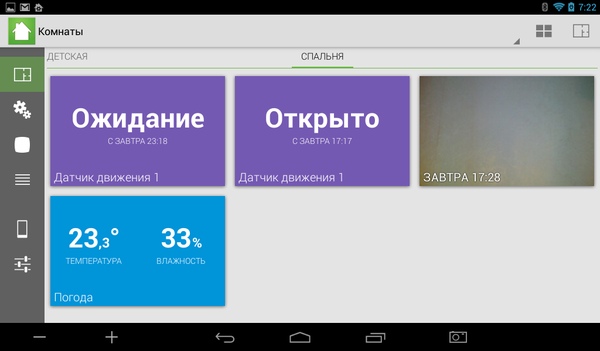

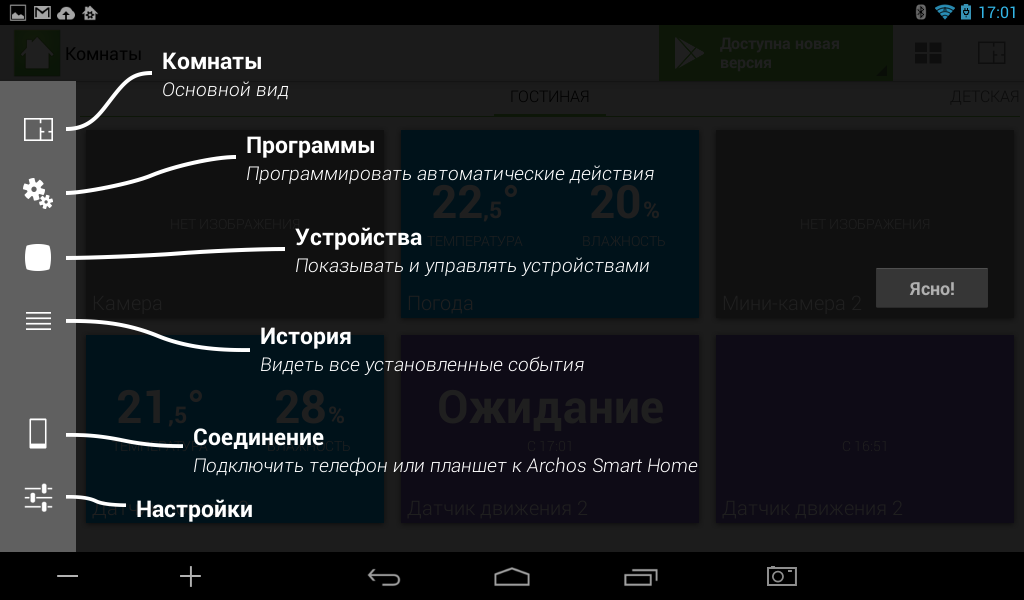

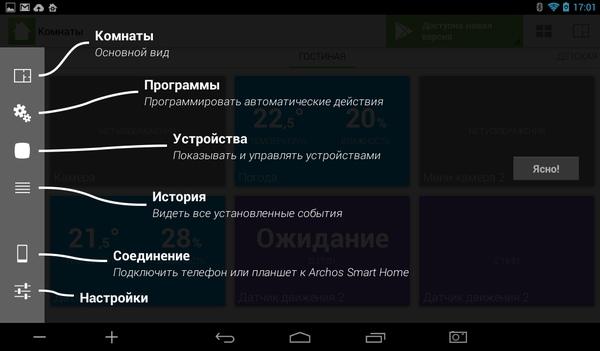

Интерфейс программы управления состоит из служебной строки сверху, меню в левой части окна и основного информационного поля в центре. Системные уведомления показываются под служебной строкой. Язык выбирается на основании локализации операционной системы. Русский вариант в целом неплох, но ошибки иногда встречаются. Учитывая формат экрана, к дизайну утилиты есть несколько замечаний, касающихся слишком мелких размеров некоторых из элементов интерфейса.

Программа не поддерживает никаких вариантов заставок или автоматической смены информации на экране, что может быть не очень удобно. Впрочем, можно назначить системную заставку. Но более удобным был бы конечно вариант показа суммарной информации или выбранных датчиков от системы автоматизации. В основном поле экрана видна информация с одной комнаты.

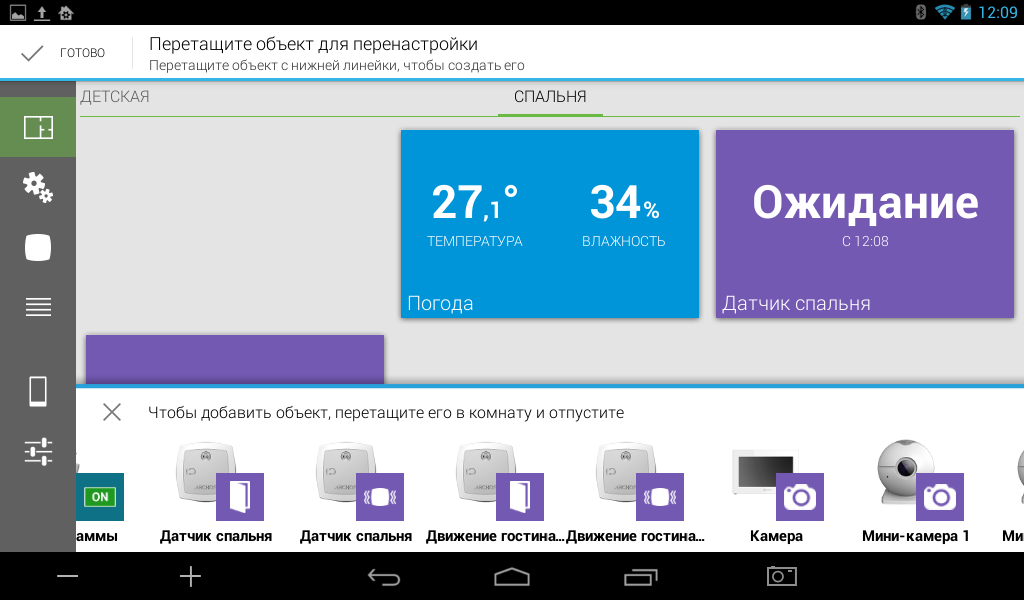

Посмотреть на другие можно жестом перелистывания. При этом одновременно умещается до шести плиток датчиков, имеющих одинаковые размеры. Пользователь имеет возможность редактировать их состав и расположение.

В частности, можно удалить некоторые не требуемые постоянно датчики. Можно также добавить на поле одной комнаты информацию из другой. Например, это может быть полезно для сбора наиболее востребованных данных на одной странице. Если полей более шести, они пролистываются в вертикальном направлении.

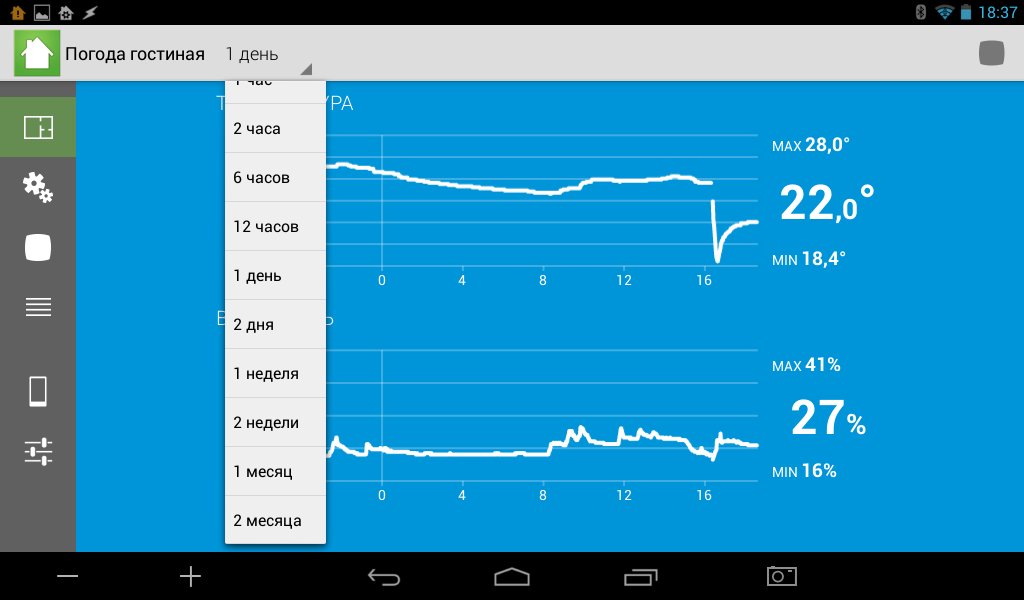

Касание значка датчика позволяет получить более подробную информацию о нем. Для камер вы получаете доступ к галерее их снимков и видео с возможностью стандартного для Android меню «поделиться» и удаления, для датчиков погоды — к графикам показаний (с возможностью выбора отображаемого интервала от одного часа до двух месяцев), для датчиков движения/двери — статусу за текущие сутки и прошлый день в графическом виде (для датчиков движения есть возможность выбора масштаба). Здесь же указывается заряд батареи и уровень сигнала.

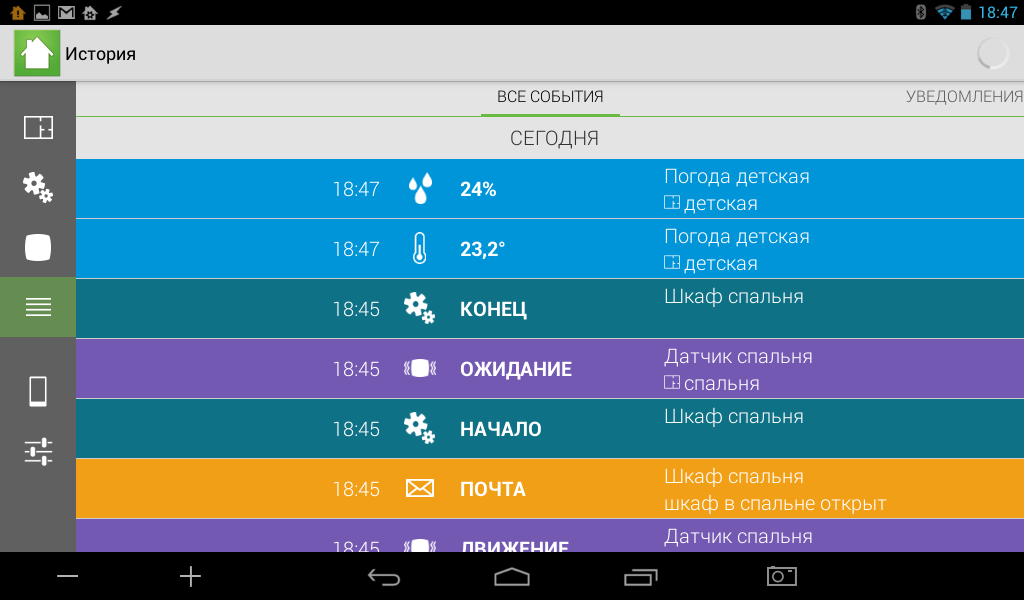

В случае необходимости определения точного времени срабатывания датчиков, можно воспользоваться окном «История». На первой ее странице указаны все происходящие в системе события, включая срабатывание датчиков, получение данных с камер, потеря связи, запуск описанных ниже программ, отправка сообщений.

В настройках журнала можно включить показ сообщений от датчиков температуры и данные о статусе батарей. Поскольку список может быть очень большим, есть возможность установки фильтров для удобства поиска требуемых данных. Вторая страница используется для оперативного доступа к последним уведомлениям. Здесь предусмотрен пункт очистки списка.

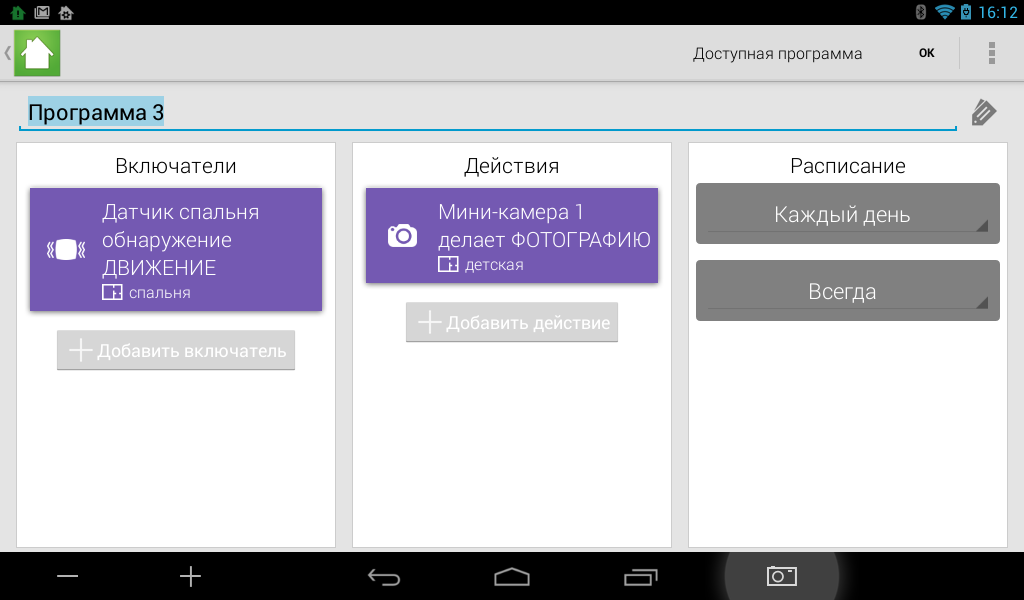

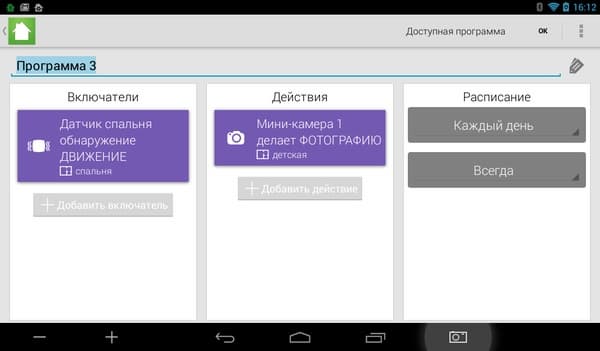

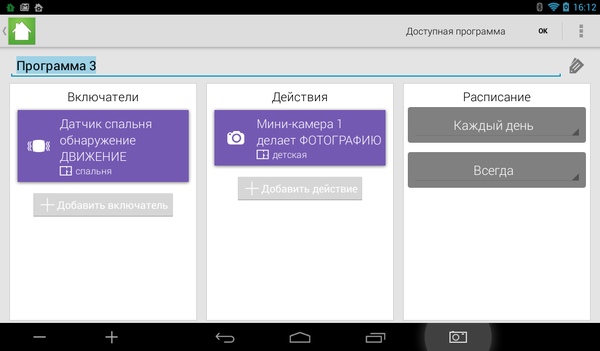

Важным элементом системы, позволяющем отнести ее именно к автоматизации, является раздел создания сценариев (по терминологии системы — «программ»). Каждый сценарий состоит из трех элементов — события, действия и расписания. При этом пользователь может оперативно отключать работу программ.

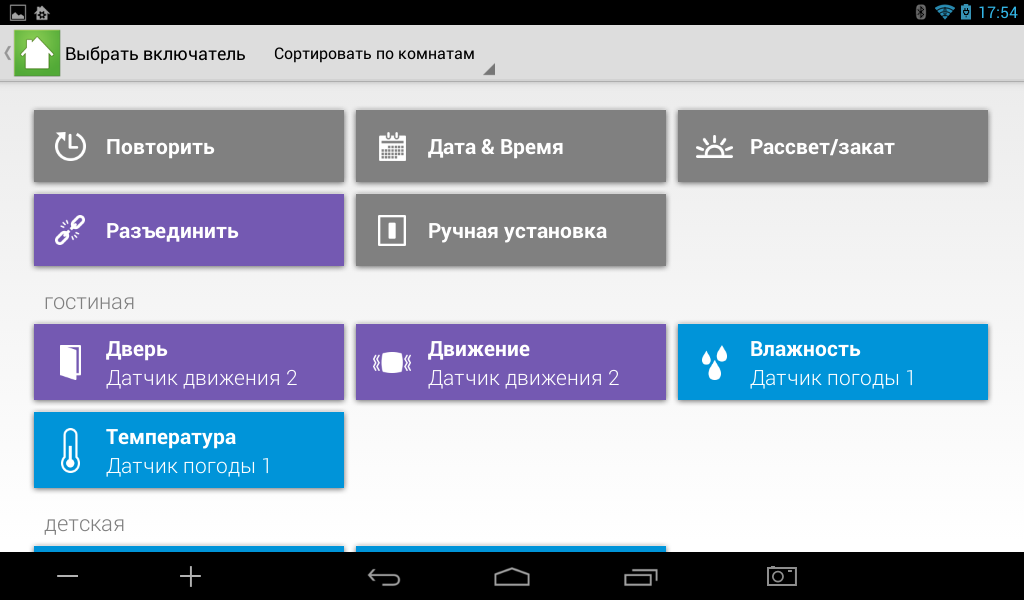

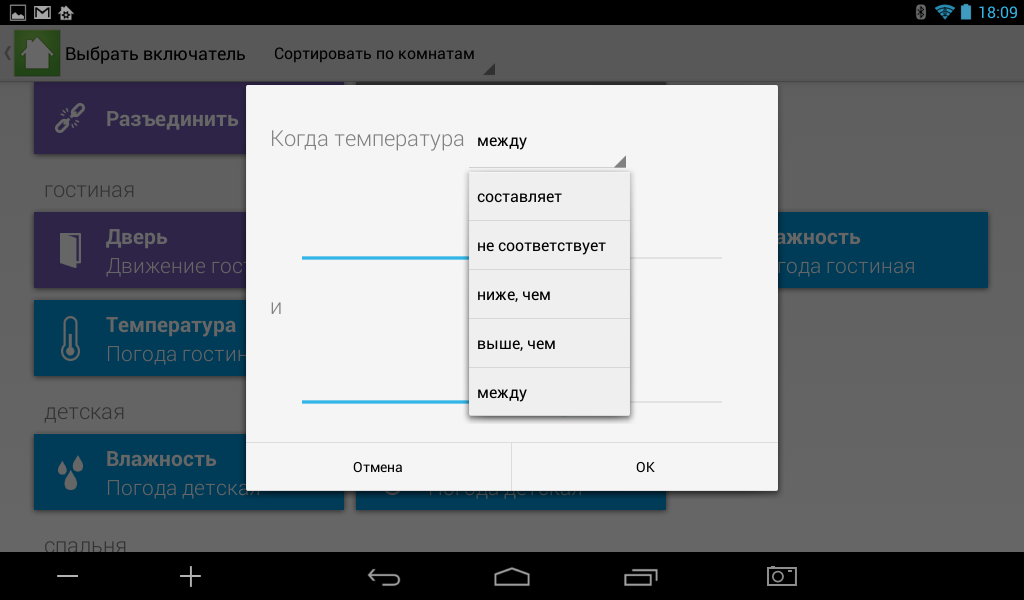

Первый тип событий является системным — определенное время, заданная дата и время, в момент рассвета или заката, потеря связи с датчиком. Здесь же есть и режим ручного запуска программы. Вторая группа событий определяется используемыми датчиками. Для тестового набора это бинарные датчики открытия двери и движения (перемещения), а также датчики с цифровыми показателями (температура и влажности), которые используются с различными условиями, в частности равенство/неравенство, выход за границу и попадание в диапазон.

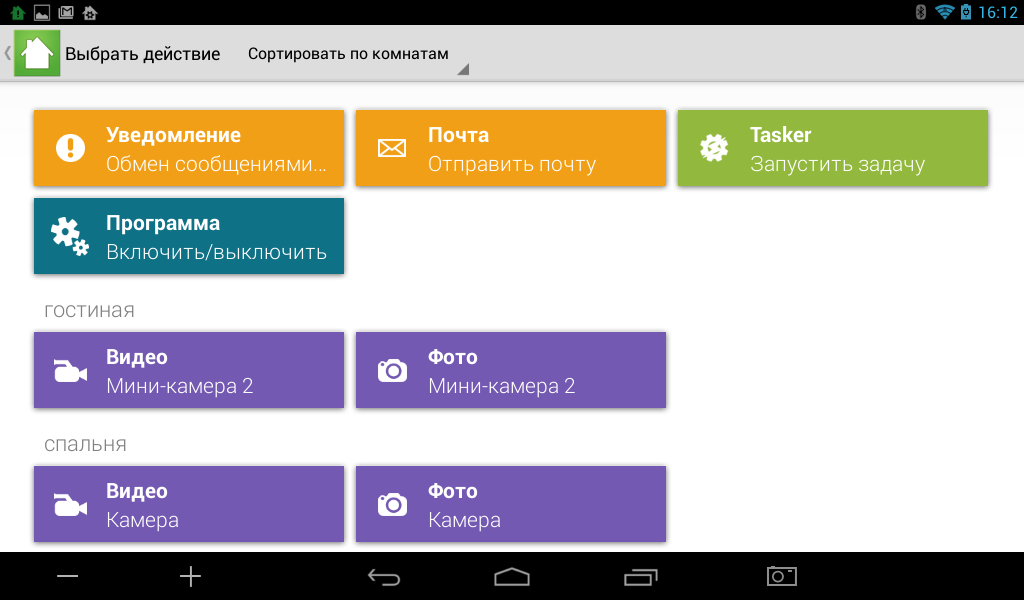

Набор доступных действий в данной версии программного обеспечения состоит из системных уведомлений, отправки сообщения электронной почты (можно выбрать тему, текст и получателя), включение/отключение другого сценария, вызов утилиты tasker, съемки видеоролика или фотоснимка с камеры. Отметим, что в одном правиле можно использовать сразу несколько событий и действий. Заметим, что комбинированного действия «сделать снимок и отправить его по электронной почте» в текущей версии программного обеспечения нет. В случае необходимости такого сценария, можно использовать уведомление по почте, а сам снимок смотреть на смартфоне через синхронизацию с Google Drive.

Расписание работы программы позволяет использовать дополнительный фильтр для ее работы. Например, через него можно выбрать только определенные дни и диапазон времени для них.

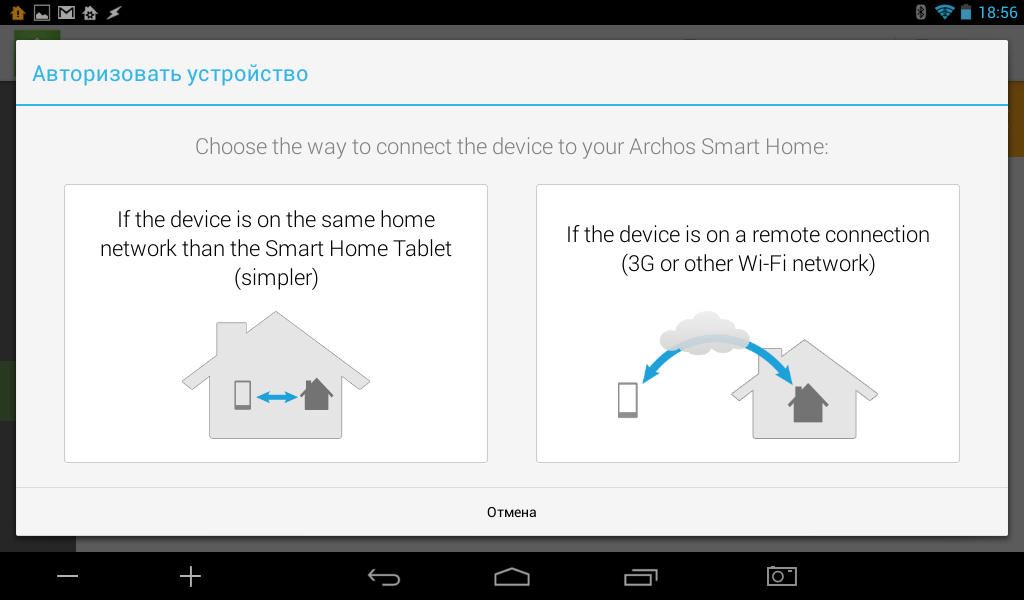

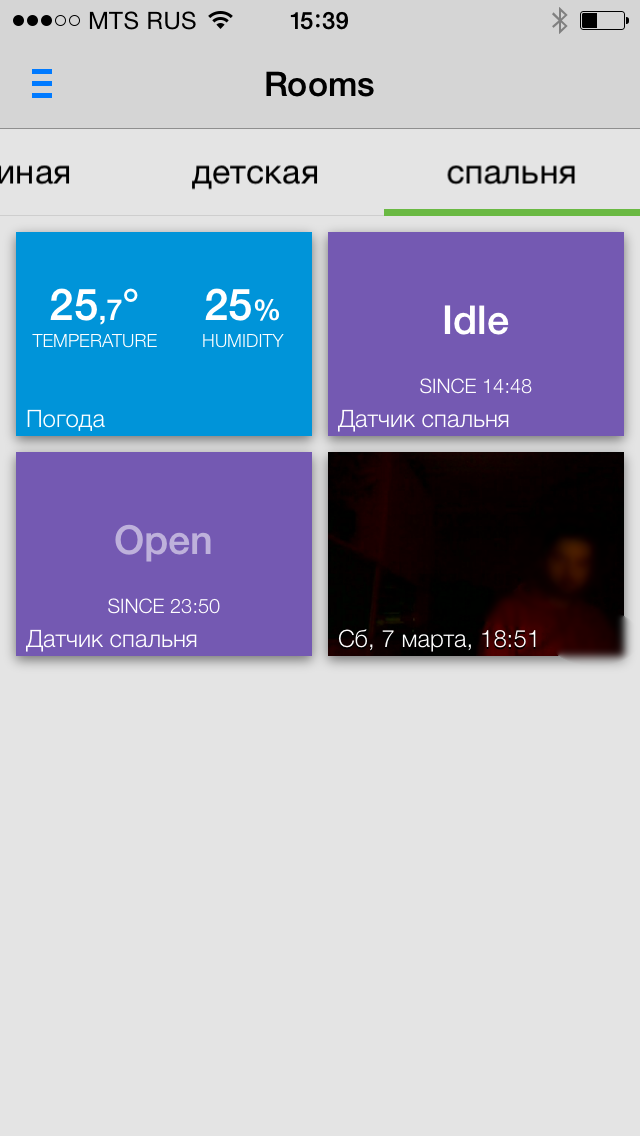

Решение предусматривает использование мобильных устройств с Android или iOS в качестве дополнительных терминалов управления. Причем, кроме мониторинга текущего состояния системы и чтения журнала событий, им предоставляется возможность редактирования сценариев. Для начала работы необходимо установить на мобильное устройство одноименную программу. Далее есть два сценария использования — локальное подключение, когда и основной контроллер и новое устройство находятся в одной локальной сети, и удаленное, когда требуется работа через Интернет. В первом сценарии клиент ищет контроллер в сети, а последний авторизует его запрос для подключения.

Во втором потребуется получить на контроллере специальный код из шестнадцати цифр и ввести его на удаленном мобильном устройстве. В этом режиме требуется трансляция портов на роутере и, скорее всего, белый адрес на нем, хотя про последний момент производитель не упоминает. Контроллер может осуществить ее самостоятельно по протоколу UPnP или вы можете сами настроить требуемое правило. К сожалению, все наши попытки подключиться через сотовую связь со смартфона и планшета к устройству не были успешны.

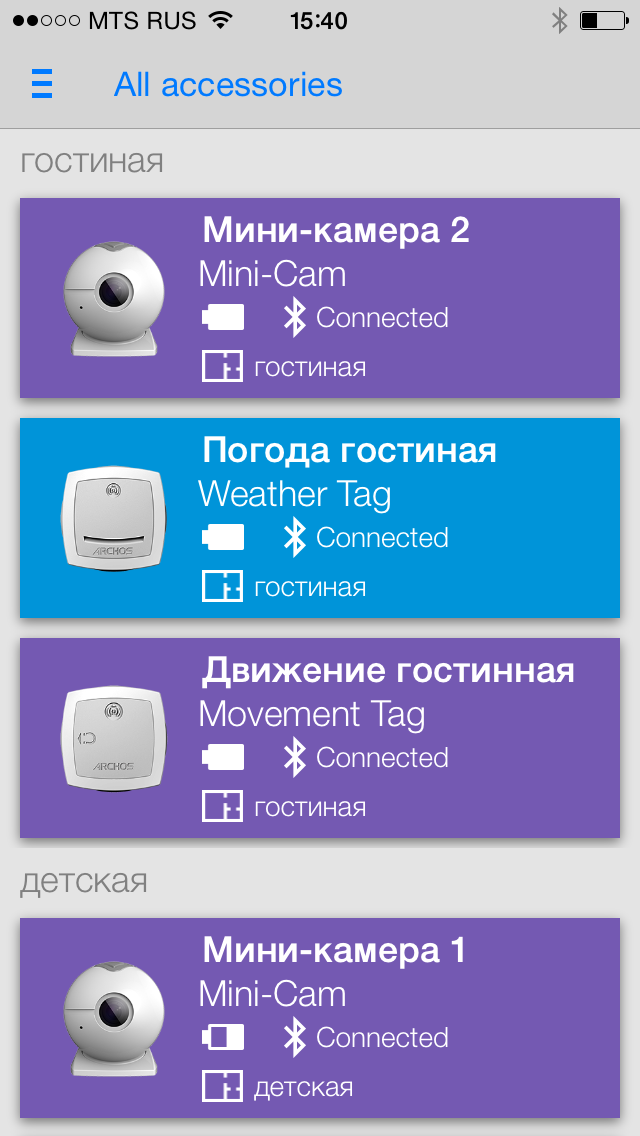

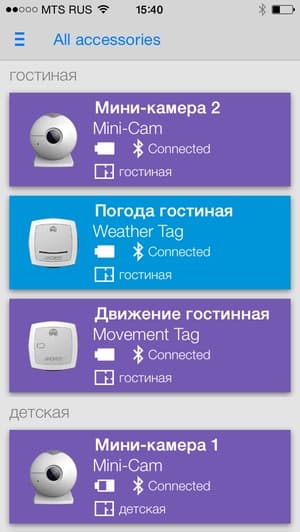

Программа Archos Smart Home на iOS   Программа Archos Smart Home на iOS

Тестирование показало, что в пределах небольшой городской квартиры связь с датчиками достаточно стабильная. Максимально проверенный вариант — около восьми метров через две некапитальные стены. Однако во время инсталляции стоит проверять уровни сигналов и корректировать по месту расположение устройств. Кроме того, на работу системы может оказывать влияние другое оборудование в диапазоне 2,4 ГГц, включая привычные сети Wi-Fi.

Заключение

Компания Archos, на наш взгляд, предложила достаточно интересное решение для реализации системы умного дома начального уровня. Контроллер Archos Smart Home выполнен в виде «стационарного планшета» под управлением Android и кроме управления системой, может использоваться и в других традиционных задачах, включая просмотр новостей, доступ к электронной почте, мультимедиа, Skype и так далее. Правда, надо заметить, что платформа у него относительно слабая, а экран имеет невысокое разрешение и изготовлен по технологии TN. Устройство требует наличия постоянного внешнего питания, но может некоторое время протянуть и от батареи.

В базовый комплект входят компактные датчики температуры и влажности, датчики движения, а также миниатюрные камеры. Благодаря использованию протокола Bluetooth LE, они способны получать питание от батарей и работать в автономном режиме достаточно долго. Минусом такого решения является ограниченная зона покрытия, расширить которую невозможно, а также медленный обмен данными с видеокамерами. Проверить работу устройств на 433 МГц у нас не было возможности, но если все работает, как обещается, их использование позволит относительно недорого расширить число решаемых задач и реализовать полезные сценарии управления.

Установка и настройка системы достаточно проста, а документация удобна, так что справиться с запуском в работу смогут не только подготовленные пользователи. Управление Archos Smart Home осуществляется с контроллера из одноименного приложения, а также с других мобильных устройств. Возможности программного обеспечения сложно назвать исчерпывающими, но в целом они выглядят достаточно неплохо. В плюсы решения стоит отнести возможность составления собственных правил и сценариев в графическом виде.

Рассмотренный комплект уже доступен в отечественных магазинах. Ориентировочная стоимость на момент подготовки статьи составляла 20 000 рублей. К аппаратной составляющей существенных замечаний нет, но успех продукта будет зависеть от доступности дополнительных датчиков и исполнительных устройств, а также развития программного обеспечения системы управления.
