Материнские платы Gigabyte


Технологии сезона осень-зима 2009

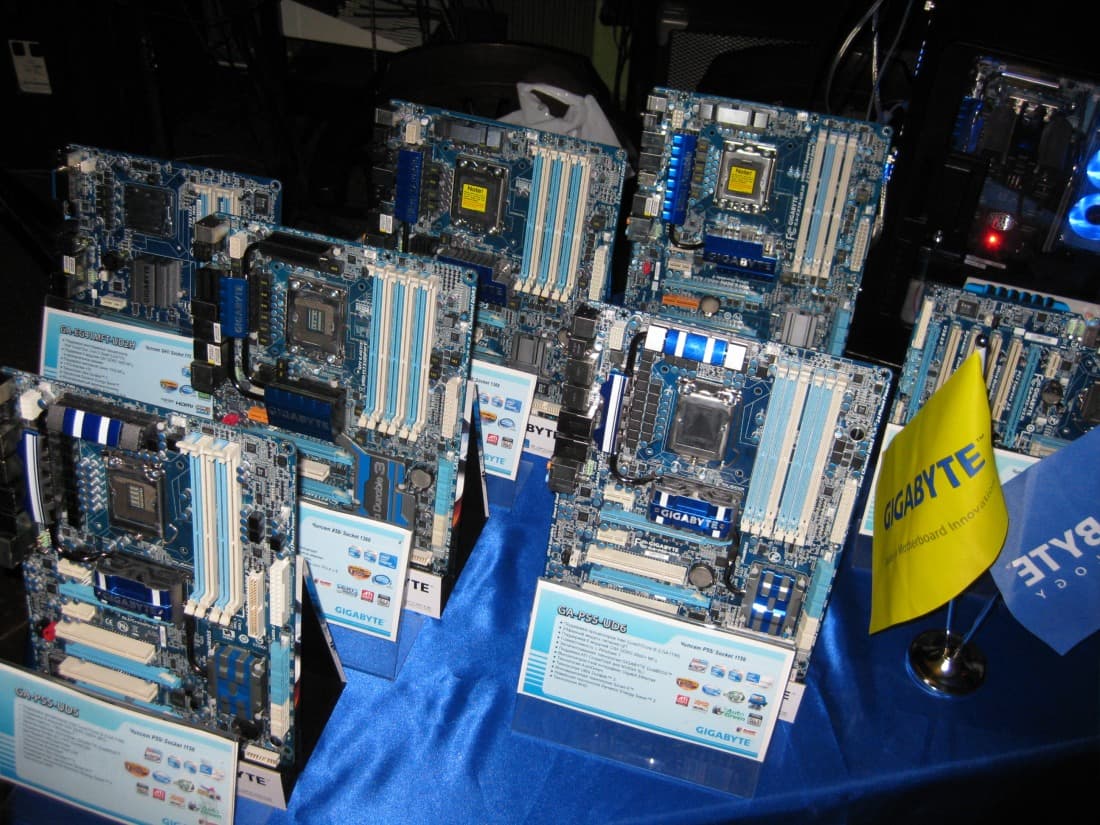

Пару месяцев назад мы писали о новой серии материнских плат MSI и технических усовершенствованиях, нашедших в ней место. Настал черед еще одного известного производителя, компании Gigabyte, на чьей недавней пресс-конфереции активно обсуждались разработки, воплощенные в новых системных платах на базе чипсетов Intel X58 и Intel P55. Но, в отличие от MSI, представители Gigabyte решили заострить внимание именно на «топовых» моделях: GA-P55A-UD6 и GA-X58A-UD7.


Обсуждение новшеств началось с комплексной технологии 333 Onboard Acceleration, направленной на усовершенствование интерфейсов SATA и USB. Каждая тройка в названии соответствует какой-либо конструкционной особенности:

  • Использование контроллера NEC USB 3.0 с пропускной способностью до 4,8 Гбит/с.
  • Утроенная подача питания для USB-портов, благодаря которой можно обойтись без привлечения дополнительных USB-разъемов для устройств, требующих дополнительного питания.
  • Использование контроллера Marvell SATA Revision 3.0 с пропускной способностью до 6 Гбит/с. Её можно увеличить ещё вдвое, поскольку материнские платы Gigabyte дают возможность создать на основе интерфейса SATA Revision 3.0 массив RAID-0

Нововведения, коснувшиеся электропитания материнских плат, были также объединены под одним заголовком — Ultra Durable 3. В данном случае тройка обозначает не то, что мы вновь имеем дело с тремя конструкционными решениями, а то, что это уже третий этап в развитии технологии Ultra Durable, начавшемся в 2006 году. На сегодня она включает следующее:

  • Удвоенное количество меди в слоях печатной платы. Логично предположить, что это новшество уменьшает импеданс системной платы, а следовательно и рабочие температуры.
  • Использование дросселей с ферритовыми, а не с железными сердечниками. На сайте Gigabyte утверждается, что это позволяет сократить потери энергии в дросселях на 25%.
  • Использование полевых транзисторов (MOSFET) с уменьшенным сопротивлением при переключении состояний. Рабочая температура таких транзисторов на 16% ниже по сравнению с обычными, согласно информации на сайте компании.
  • Использование твердотельных японских конденсаторов, чей средний срок службы, по данным Gigabyte, при температуре 85°С составляет 50000 часов.

Согласно производителю, использование технологии Ultra Durable 3 позволяет уменьшить рабочую температуру материнской платы на 50°С. Разумеется, эта информация будет проверена в наших будущих тестах материнских плат.

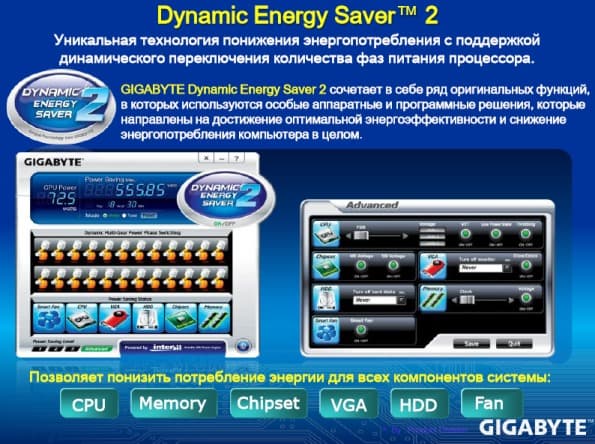

Изменениям подверглась и система электропитания центрального процессора. В новых материнских платах Gigabyte установлен 24-канальный модуль регуляции напряжения, управляемый при помощи утилиты Dynamic Energy Saver 2. Пользователям программно доступна шестиступенчатая система переключения фаз питания процессора, а также выбор встроенных профилей энергообеспечения оперативной памяти, чипсета, видеоподсистемы, жесткого диска и вентиляторов системы охлаждения.

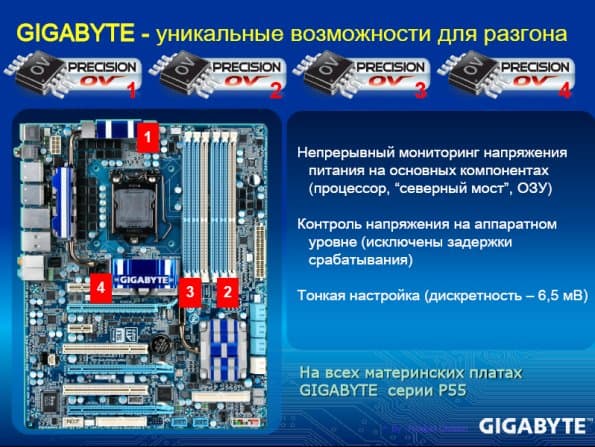

Помимо этого, для оверклокинга во всех материнских платах Gigabyte на чипсете P55 установлены IC-микросхемы для контроля и тонкой настройки напряжения модулей оперативной памяти, процессора и северного моста. На них основана технология Precision OV, позволяющая регулировать напряжение в режиме реального времени с минимальным шагом 6,5 мВ.

Запатентованной разработкой компании Gigabyte является технология DualBIOS. Каждая системная плата с её поддержкой оснащена двумя микросхемами BIOS — основной и резервной. Первая используется на этапе загрузки системы, а вторая является запасной. На ней записана фабричная версия BIOS. В случае выхода из строя основной микросхемы загрузку автоматически берет на себя резервная. Если в главном чипе BIOS была обнаружена программная ошибка, то его код автоматически перезаписывается при помощи резервной микросхемы. А в случае нарушения функциональности основного чипа BIOS на аппаратном уровне, в качестве загрузочной начинает функционировать резервная микросхема.

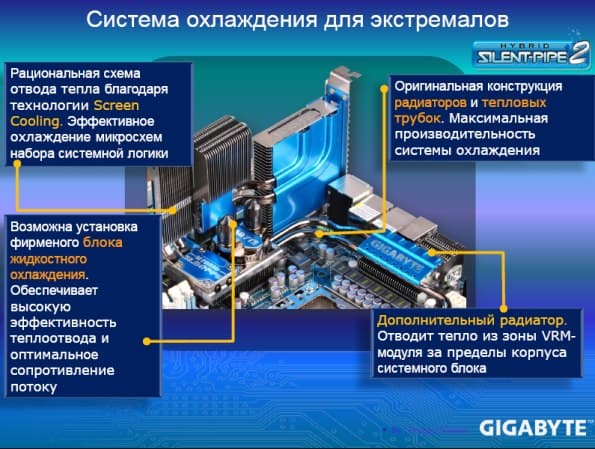

Gigabyte представила и новую комбинированную систему воздушного и водяного охлаждения Hybrid Silent-Pipe 2. В набортной системе охлаждения, представляющей собой несколько радиаторов, соединенных тепловыми трубками, выделяется один с парой патрубков, к которым можно быстро подключить систему водяного охлаждения (СВО). Стоит отметить, что водяное охлаждение в комплект поставки не входит.

На материнских платах реализованы и разработки, созданные для удобства работы непосредственно с самой платой. Сюда включены кнопки для сброса настроек CMOS, включения и перезагрузки компьютера, а также облегчающие диагностику системы светодиоды состояния различных подсистем и индикатор POST-кодов.

Усовершенствования коснулись и интерфейсов системных плат. Разъемы для дополнительных USB, IEEE1394 и IDE-устройств теперь защищены от повреждений контактов и маркируются изнутри во избежание путаницы. А в комплект материнских плат входит набор, позволяющий подключить к компьютеру дополнительные жесткие диски с SATA-интерфейсом без дополнительного питания. Он состоит из планки e-SATA, монтирующейся на задней стенке корпуса, переходника с e-SATA на стандартный SATA-разъем и кабеля-переходника с периферийного ATX-разъема питания на SATA-разъем, позволяющего обойтись блоком питания компьютера для энергообеспечения подключаемого накопителя.

Новые материнские платы также оснащены двумя гигабитными контроллерами LAN с возможностью автоматического переключения при выходе из строя работающего контроллера.

Звук в новых системных платах Gigabyte также не остался без внимания. Благодаря функциям DTS Connect можно не только подключать к материнской плате аудиосистемы стандарта 5.1 и 7.1, но и обустроить домашний кинотеатр с различными эффектами присутствия. В дополнение к семиканальному пространственному позиционированию аудиосигнала системные платы Gigabyte имеют еще и два независимых стереоканала. Соотношение сигнал/шум составляет 106 дБ.

Разработчики Gigabyte потрудились и над созданием софта, результатом чего стал пакет приложений Smart 6. Он состоит из шести небольших утилит:

  • Smart QuickBoot ускоряет процесс загрузки и минимизирует время ожидания входа в операционную систему.
  • Smart QuickBoost позволяет разогнать процессор одним нажатием кнопки мыши.
  • Smart Recovery служит для восстановления рабочего состояния настроек системы. Пользователь может выбрать дату, на которую имеется автоматически созданная предварительно точка восстановления.
  • Smart Recorder постоянно отслеживает и записывает лог активности системы, отмечает включения и выключения компьютера, копирование файлов с важной информацией на внешние носители.
  • Smart TimeLock позволяет родителям ограничивать для своих детей время пользования компьютером и создавать различающиеся правила, например, для использования компьютера в будни или в выходные.
  • Smart DualBIOS предназначена для использования функции DualBIOS, о которой мы писали выше. Программа также добавляет возможности записи и хранения важных паролей и дат в микросхемах BIOS.

Ознакомиться с конкретными моделями материнских плат Gigabyte и узнать их подробные технические характеристики вы можете на официальном сайте производителя, а представление описанных новшеств выложено там же в виде отдельной презентации.
