DVD-видеодвойка Xoro HTC 2200w


Мы уже тестировали ЖК-телевизоры со встроенным DVD-приводом или оснащенные USB-интерфейсом, но вот комбайна, в котором присутствует и первое, и второе, да еще и картовод в лаборатории iXBT еще не было.

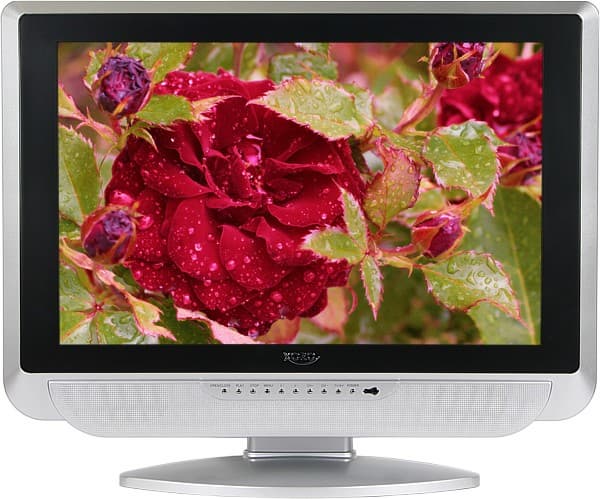

Изображение на экране - имитация :)

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

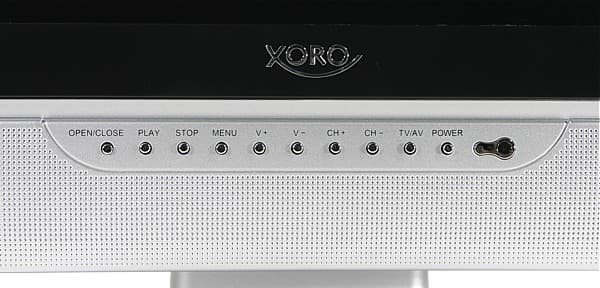

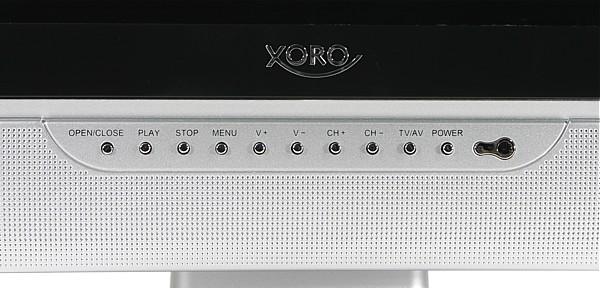

Дизайн телевизора неброский. Скругленные углы, скошенное назад обрамление экрана и овальное основание подставки придают устройству спокойный, по-домашнему уютный внешний вид. Материалы корпуса — пластик с серебристым покрытием и матово-черный пластик. Есть вариант полностью черного оформления, который смотрится чуть строже, но, возможно, кто-то предпочтет именно его. На передней панели в нижней ее части находятся миниатюрные кнопки управления, ИК-приемник и индикатор состояния.

Buttons

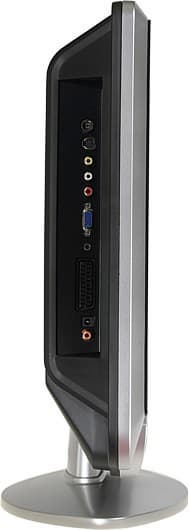

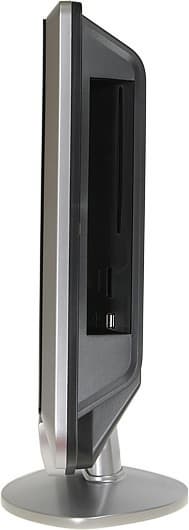

Стереодинамики расположены под экраном и замаскированы пластиковой решеткой. На левом боку находятся аудио- и видеоразъемы, антенный вход и разъем питания, на правом — узкая щель дисковода, слот для карт памяти и USB-порт.

Side    Side

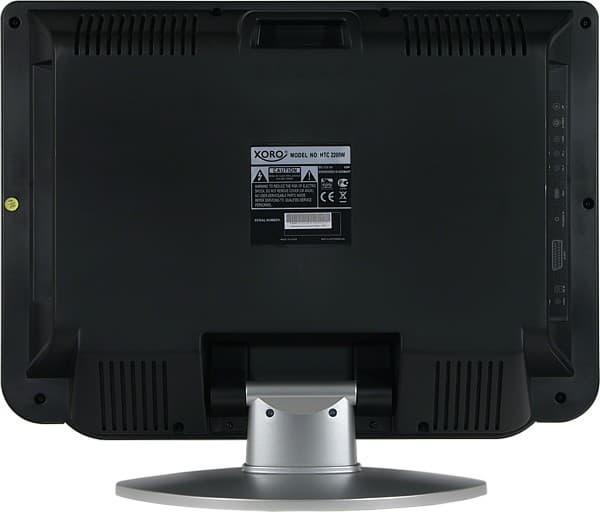

В верхней части задней панели имеется углубление, которое достаточно сильный человек может использовать в качестве ручки при транспортировке телевизора, благо он, телевизор, весит всего 6,5 кг.

Rear

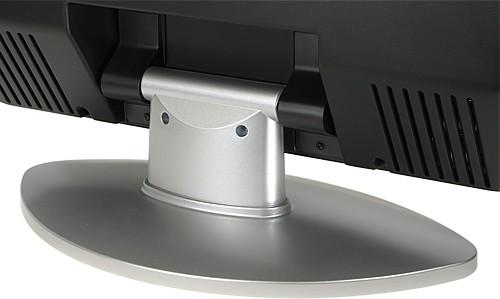

Подставка устроена просто — регулируется только наклон экрана: немного вперед и чуть больше назад.

Stand

Телевизор стоит на подставке устойчиво, но ее конструкция не очень жесткая. В телевизоре используется внешний блок питания.

Logo

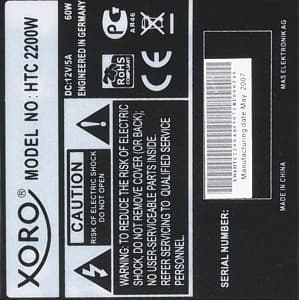

Как нам сообщили в Xoro, под наклейкой с данными модели находятся отверстия под VESA-совместимый кронштейн (75x75 мм) .

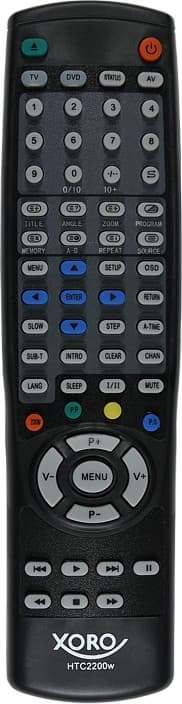

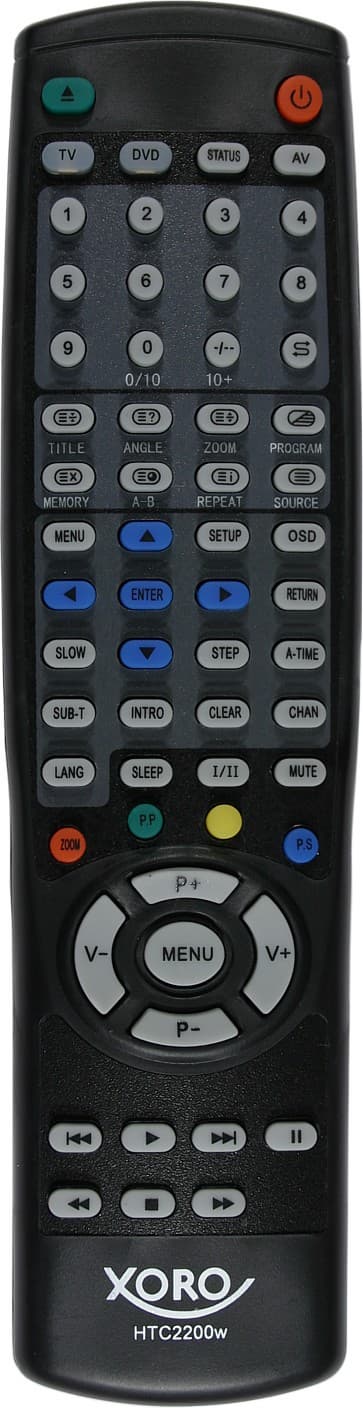

Пульт

Remote control

Пульт удобно лежит в руке. Кнопок очень много, часть подписей к кнопкам мелковаты и не все из них контрастные, — эти факторы несколько осложняют работу с пультом, особенно в полутьме. Часть кнопок имеют двойную функцию: одна относится к встроенному плееру, вторая — к телеприемнику (в основном к телетексту). Переключаются функции кнопок кнопками TV и DVD в передней части пульта, которые подсвечиваются красным при переключении и нажатии на любую кнопку пульта, в соответствии с ее (текущей) специализацией.

Меню и локализация

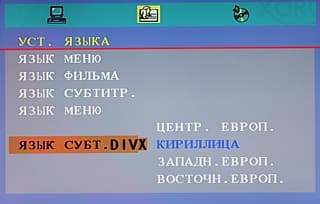

Графический интерфейс устройства переведен на русский язык.

OSD

OSD

Перевод более-менее адекватный. Страница меню с настройками изображения хоть и имеет полупрозрачный фон, но остается на экране при регулировке яркости, контрастности и т. д., что несколько затрудняет оценку вносимых изменений. В меню телевизора используется достаточно крупный читаемый шрифт без засечек (буква Ю, правда, похожа на иероглиф), в меню плеера — кириллический шрифт с засечками, чуть неровный и не очень удобочитаемый. На этом локализация заканчивается. Кириллические буквы в названиях файлов и папок меняются на тире (но плеер с ними работает), в текстовых субтитрах к MPEG4-фильмам — на непонятные символы (выбор значения КИРИЛЛИЦА для параметра ЯЗЫК СУБТ. DIVX ситуацию не исправляет), в телетексте — остаются латинскими. Как нам сообщили в Xoro, плеер телевизора мультизональный.

Коммутация

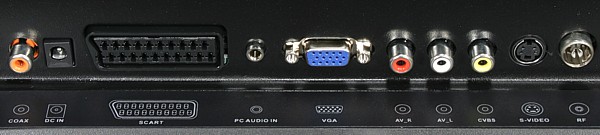

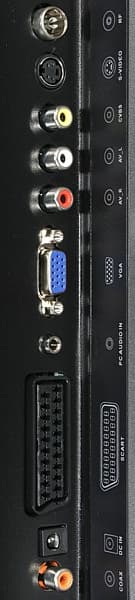

Интерфейсные разъемы легкодоступны, что облегчает подключение телевизора к источникам сигнала.

Connectors

Connectors

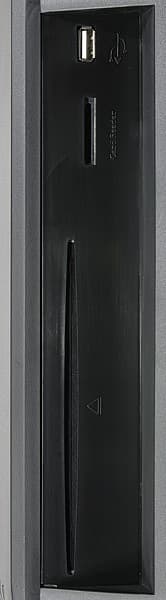

Однако расположение USB-порта и слота для карт памяти, возможно, вызовет некоторые неудобства. В первом случае поможет USB-удлинитель, во втором придется или учиться вставлять карты памяти на ощупь, или каждый раз заглядывать за правую кромку, чтобы попасть картой в слот. Кстати, оптические диски уже с второго-третьего раза получается вставлять, не подсматривая расположение щели привода со слотовой загрузкой.

В телевизоре используются стандартные аудио- и видеоразъемы (см. приведенные выше технические характеристики). Отметим, что если телевизор включен, то в разъеме SCART всегда, не зависимо от того, какой вход является источником изображения, присутствует композитный видеосигнал и аудиосигнал текущего ТВ-канала. Встроенный плеер имеет только один, выходящий наружу интерфейс — цифровой коаксиальный (электрический) аудиовыход. Аналогового аудиовыхода нет, нет и выхода на наушники.

Звук

В телевизоре есть регулировки громкости (звук совсем выключается кнопкой MUTE на пульте), стереобаланса, уровня высоких и низких частот.

OSD

Предустановленные значения двух последних параметров хранятся в 3-х заводских профилях, под пользовательское сочетание отведен один профиль. Встроенные динамики довольно громкие, но на большой громкости присутствуют значительные искажения. Звучание характеризуется отсутствием самых низких частот и легким «пластмассовым» призвуком. Стереоэффект присутствует, но выражен не очень сильно.

ТВ-тюнер

Тюнер имеет хорошую чувствительность и выдает приемлемое качество картинки. Правда, даже небольшое ослабление сигнала заметно увеличивает шумность изображения. Для примера приведем кадр, полученный при приеме телевизором Первого канала на коллективную антенну. Захват собственно изображения проводился с помощью платы видеозахвата по композитному интерфейсу.

OSD

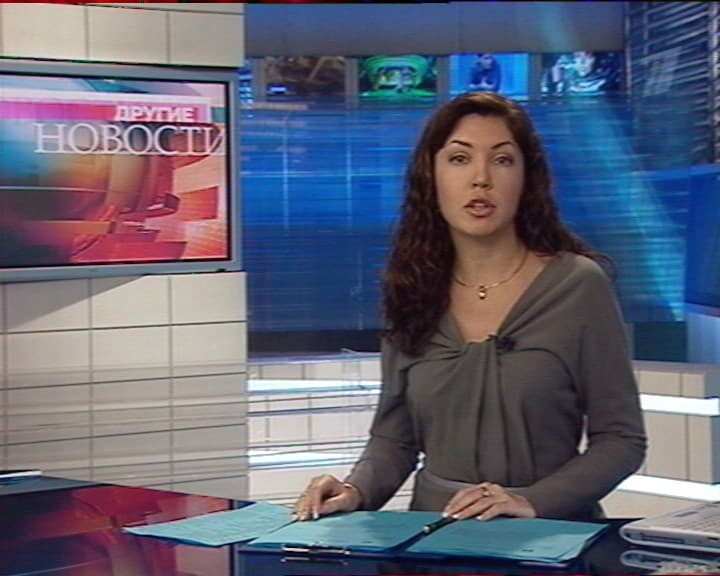

Миниатюра ссылается на полный кадр.

Список каналов, полученный в результате автопоиска, можно отсортировать вручную. В свойствах канала редактируются: система звука, флаг пропуска, включение автоподстройки частоты и частота (подстройка или поиск сигнала вверх-вниз от текущего).

OSD

Телевизор декодирует NICAM/A2-звук и отображает TeleText.

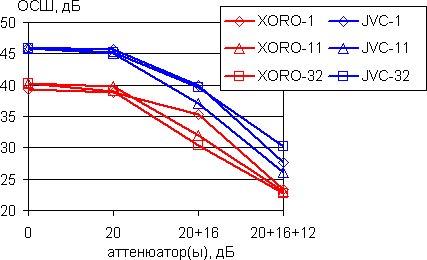

Для определения чувствительности тюнера телевизора было проведено тестирование с помощью референсного источника ТВ-сигнала. (Тут описана методика.)

TV SNR

Для сравнения на графике ОСШ также приведены результаты тестирования старенького телевизора JVC. Цифры в легенде означают номер канала, на котором измерялось ОСШ. В случае неослабленного ТВ-сигнала яркостная четкость изображения составляет не менее 450 ТВЛ, цветовая — почти 140 (отличный результат), тонкие градации оттенков отображаются как в светах, так и в тенях. В идеальных условиях (один сигнал на входе тюнера) чувствительность тюнера Xoro HTC 2200w несколько ниже, чем телевизора JVC.


Независимо от типа текущего источника видеосигнала в меню на странице ВИДЕО присутствуют настройки ЯРКОСТЬ и КОНТРАСТНОСТЬ. В случае VGA-подключения исчезают настройки ЦВЕТ (насыщенность) и ЧЕТКОСТЬ (контурная резкость), но появляется регулировка цветового баланса (условные 9300 К, 6500 К и ручная регулировка яркости красного, зеленого и синего цветов).

OSD

OSD

Есть функция подавления видеошумов. Заводские наборы настроек хранятся в трех предустановленных профилях, еще один профиль предназначен для хранения пользовательского набора.

Режимов геометрической трансформации всего два: 16:9 — увеличение и равномерное растягивание на весь экран, подойдет для анаморфированных фильмов, и 4:3 — вывод изображения с соотношением сторон 4:3 в центре экрана, по бокам черные полосы.

При подключении к VGA-выходу видеокарты телевизор поддерживает максимальное разрешение в 1680 на 1050 пикселей, что соответствует физическому разрешению матрицы. В этом режиме горизонтальные и вертикальные штрихи толщиной в один пиксель выводятся четко. Автоподстройка под параметры VGA-сигнала работает быстро и правильно. Цвета при VGA-подключении правильные, но оттенки серого в темной части шкалы серого имеют небольшую примесь зеленого цвета (при настройках по умолчанию). Тонкие градации оттенков отображаются на светлых участках, однако самые темные (темнее 10 из 255) сливаются с черным цветом.

Яркостная четкость (ТВЛ)
Композитный540Очень хорошо
S-Video540Очень хорошо
SCART-RGBболее 540Отлично
Встроенный плеер540Очень хорошо
Цветовая четкость (ТВЛ)
Композитный110Очень хорошо
S-Video120Очень хорошо
SCART-RGBболее 270Отлично
Встроенный плеерболее 270Отлично

Четкость изображения высокая. Цвета правильные, артефактов не наблюдается. Самые светлые и самые темные оттенки сливаются с белым и черным соответственно, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. Чересстрочный видеосигнал от внешних источников телевизор выводит по полям. Встроенный плеер, видимо, самостоятельно преобразует чересстрочное видео в прогрессивный сигнал. Для тестовых неподвижных и двигающихся мир такое преобразование выполняется идеально, но в случае фрагментов фильмов и теста HQV изображение выводится преимущественно по полям. Артефактов в виде характерной «расчески» мы ни разу не видели. Специального сглаживания границ объектов не выполняется. Включение функции подавления видеошумов приводит скорее к подчеркиванию артефактов изображения.

Тестирование ЖК-матрицы

Основываясь на субъективных впечатлениях, можно предположить, что в телевизоре используется TN+Film матрица. Скорость переключения пикселей достаточная для просмотра фильмов. Цветопередача хорошая. Углы обзора при горизонтальном отклонении и вертикальном вверх — нормальные, но при небольшом отклонении вниз наблюдается инвертирование оттенков. Диагональный эффект не выражен. Черное поле имеет небольшую засветку вдоль периметра экрана, а белое поле очень равномерное. Все оттенки цветов получаются с помощью динамического смешения цветов.

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). Тестирование проводилось при VGA-подключении, НАСТРОЙКИ ЦВЕТА = С6500.

Время отклика при переходе черный-белый-черный:

НастройкиВремя, мс
вкл.выкл.сумма
Я = 100, К = 1004,24,48,6
Я = 65, К = 10020,21,121,3
Я = 54, К = 10023,00,623,6
Я = 65, К = 5022,60,823,4

Примечание: ЯЯРКОСТЬ, ККОНТРАСТНОСТЬ.

При максимальных значениях параметров ЯРКОСТЬ и КОНТРАСТНОСТЬ время отклика (для одного перехода) соответствует заявленным 5 мс. Правда, даже не вооруженным глазом видно, что при таких экстремальных значениях настроек цветопередача далека от идеальной. При уменьшении настройки ЯРКОСТЬ сильно увеличивается время включения и уменьшается время выключения.

Время отклика при переходах между полутонами (ЯРКОСТЬ = 100, КОНТРАСТНОСТЬ = 100, НАСТРОЙКИ ЦВЕТА = С6500):

Времена отклика при переходе от черного до полутона X.

Времена отклика при переходе от полутона X до белого.

Времена отклика при переходе между полутонами с разницей 20%.

Если при переключении между оттенками светлый оттенок отличается от белого, а темный — от черного, то значительно возрастает время включения и выключения, соответственно. Поэтому цикл включения-выключения в случае переходов между полутонами может длиться почти 40 мс. Графики зависимости яркости от времени демонстрируют, что переключение между полутонами происходит в две стадии: на первой яркость быстро повышается (или понижается), и только на второй доходит до границы 90% (или 10%).

Tr graph   Tr graph

Эта особенность является причиной задержки при переходе между полутонами, но и несколько уменьшает видимую медлительность матрицы, так как уже на первой быстрой стадии яркость сильно повышается (или понижается). Анализ графиков не вывил каких-либо эффектов «разгона» матрицы, нет и заметной модуляции ламп подсветки.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Настройки Цветовая температура на шкале серого, К Яркость белого поля, кд/м2 Контрастность
50%*75%100%«Аргус-02»SpyderPRO
Я = 100, К = 100**24541:1
Я = 65, К = 100**104095207210198248:1175:1
Я = 54, К = 100**984096507690165330:1240:1
Я = 65, К = 50**94209930956080100:180:1
Я = 65, К = 50, К177, З160, С13469306660649075107:1109:1
Примечания:
* 0% — черный, 100% — белый.
** НАСТРОЙКИ ЦВЕТА = С6500

Настройка телевизора — это игра с компромиссами. При максимальной яркости — контрастность низкая, цветопередача плохая, при максимальной контрастности — яркость невысокая, цветопередача средняя, при хорошей цветопередачи (после ручной подстройки баланса цветов, последняя строка в таблице) — яркость низкая, контрастность невысокая. В общем, оптимальные значения настроек нужно подбирать под текущие задачи.

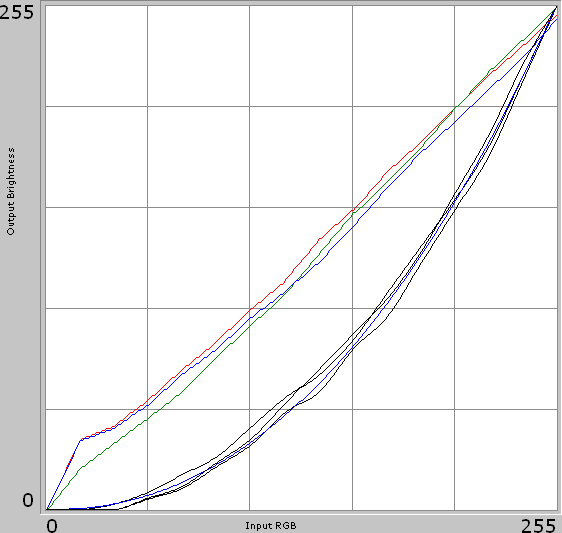

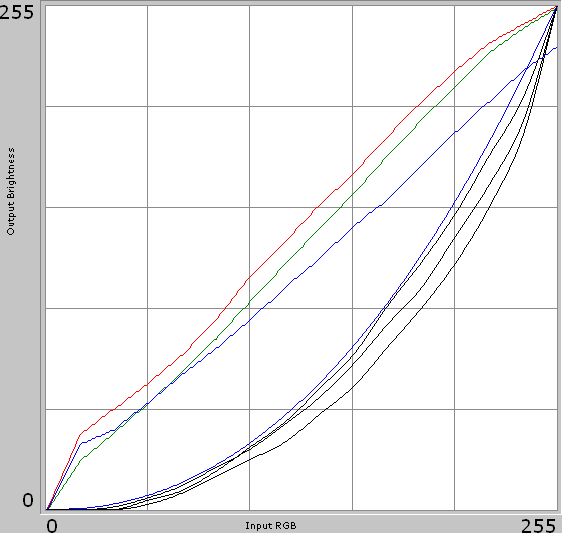

Ниже для иллюстрации сказанного приведены графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Gamma-curves
Я = 54, К = 100, НАСТРОЙКИ ЦВЕТА = С6500, контрастность максимальная.

Gamma-curves
Я = 65, К = 50, К177, З160, С134, цветопередача хорошая, за исключением небольшого завала в тенях.

Измерение равномерности черного и белого полей и углов обзора

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4+/-0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Подключение — VGA, Я = 54, К = 100, НАСТРОЙКИ ЦВЕТА = С6500,. В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля0,38 кд/м2-2447
Яркость белого поля147 кд/м2-7,913
Контрастность407:1-3728

В ожидании пока наш датчик получит заказанный фильтр, отсекающий ИК-излучение, мы использовали фильтр от колориметра SpyderPRO. Как и ожидалось, оснащение датчика фильтром привело к повышению контрастности и уменьшению яркости черного поля. Как следствие возросла и неравномерность черного поля и контрастности. Для оценки этих параметров придется вырабатывать новые критерии. Равномерность белого поля хорошая. То, что контрастность получилась выше, чем определенная с помощью яркомера «Аргус-02» (330:1) и колориметра SpyderPRO (240:1), можно объяснить более узким углом обзора нашего датчика, что исключает засветку от неперпендикулярных к экрану направлений.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости
По диагонали.

Contrast Contrast
Контрастность.

Контрастность, нижняя часть графика.

Хуже всего ведет себя матрица при отклонении по вертикали вниз: при отклонении примерно на 10 градусов темно-темно-серый (25%) практически сливается с черным, при больших углах оттенки вовсе инвертируются. При отклонении по вертикали вверх графики яркости оттенков не пересекаются. При отклонении по горизонтали яркость экрана при выводе белого цвета и оттенков серого меняется очень плавно, при этом кривые яркости полутонов не пересекают друг друга. Отклонение по диагонали — это промежуточный вариант, который ближе к «горизонтальным» графикам. График контрастности для вертикального отклонения пересекают отметку 10:1 в точке -40, однако в случае отклонения по вертикали вверх, по горизонтали и по диагонали контрастность остается высокой вплоть до больших углов. Можно сделать вывод, что смотреть телевизор лучше чуть сверху.

Мультиформатный плеер

Проигрывание MP3 (8-320 кбит/с и VBR, 8-48 кГц)
и WMA (16 бит, до 48 кГц при 160 кбит/с)
+
Проигрывание WAV/OGG/AC3/AACнет
Просмотр JPG+
Проигрывание файлов MPEG-1/2/4+
Проигрывание VCD/SVCD+
Проигрывание DVD-Audio/SACDнет
Поддержка мультисессионных дисков+
Поддержка Mixed Mode CD+ (только аудиотрек)
Поддержка CD Extra+ (только аудиотрек)

Формат данныхТип носителя
CD-ROM/-R/-RW DVD-ROM/
-R/+R/+RW/-RW
USB-носители,
карты памяти SD, MMC, MS
JPG + + +
аудиофайлы + + +
MPEG-1/2/4 + + +
DVD-Video + (miniDVD) + + (VOB-файлы)

Плеер телевизора умеет проигрывать мультимедийные файлы с оптических дисков всех популярных типов, с USB-носителей и с карт памяти. Поддерживаются USB-флешки (считались все имеющиеся у нас), картоводы (считывается одновременно только одна карта памяти), USB-винчестеры (наш потребовал внешнего питания, но, возможно, менее прожорливые его не потребуют) и т. д., отформатированные под FAT и FAT32.

В блоке плеера определенно используется чип от SUNPLUS или его аналог. По крайней мере, функциональность и графическое оформление соответствует тестировавшимся нами плеерам, основанным на чипе от SUNPLUS (например, DVD-плеер XORO HSD 2100).

В плеере реализованы практически все стандартные функции, связанные с воспроизведением DVD-Video, (S)VCD и CD-DA. Нет разве что замедленного и пошагового просмотров в обратном направлении.

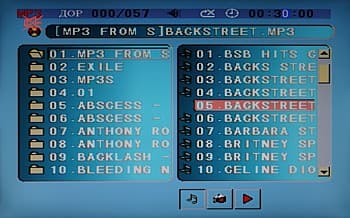

Содержимое дисков с мультимедийными файлами плеер представляет в виде двух списков: в левом все папки, в правом — файлы в текущей папке.

OSD

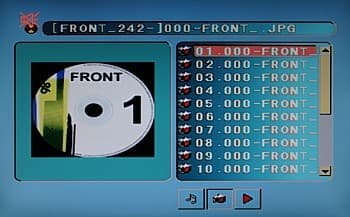

Плеер отображает только поддерживаемые в данный момент типы файлов и папки, которые их содержат. Тип файлов переключается виртуальными кнопками внизу экрана — аудиофайлы, JPG-файлы или видеофайлы. Если в правом списке выделен JPG-файл, то в левой части экрана демонстрируется соответствующее уменьшенное изображение.

OSD

От длинных имен в списках остается 10 первых символов. Строчные буквы преобразуются в заглавные.

При проигрывании аудиофайлов теги не отображаются; разрыв между MP3-файлами очень небольшой — примерно 0,2 с; начало и конец трека немного приглушаются; есть быстрая перемотка аудиофайлов и переход на нужное время, но поставить воспроизведение на паузу нельзя — работает только полная остановка; можно перемещаться по диску, не прерывая проигрывание аудиофайла; воспроизводя аудиофайлы, плеер сам переходит в следующую папку. Высокобитрейтные WMA-файлы начиная от 160 кбит/с при 48 кГц и 192 кбит/с при 44 кГц воспроизводятся с артефактами (160 кбит/с при 44 кГц еще нормально).

При просмотре JPG-файлов можно запустить слайд-шоу с настраиваемым эффектом перехода (есть и случайный выбор эффекта). Индексного режима нет. Плеер может показывать большие по размеру JPG-файлы (по крайней мере, до 3967 на 2642 пикселей), а уже загруженную картинку вращает и отражает быстро. Пропорции картинок на экране правильные, когда телевизор переключен в режим 4:3.

Для тестирования способности плеера воспроизводить MPEG-файлы мы использовали ряд тестовых дисков, в том числе DivXTestCD v1 и v2.0. Подробные результаты тестирования с помощью дисков DivXTestCD v1 и v2.0 вынесены на отдельную страницу.

Плеер воспроизводит MPEG1/2-файлы и следующие типы MPEG4-файлов: Microsoft MPEG4 (DivX 3.xx и т.д.) и MPEG4 ASP (XviD, DivX4, DivX5, DivX6, NeroDigital ASP и т.д.) в контейнерах AVI и DivX (DivX6). AVC-файлы и файлы с разрешением выше 720 на 576(480) пикселей плеер не проигрывает. Поддерживаются Bframes, Qpel и частично GMC. Плеер распознает и воспроизводит звуковой поток в MPEG4-файлах, если он присутствует в форматах MP3 (2.0), AC3 (5.1) и WMA (2.0). В случае нескольких аудиопотоков в формате MP3 и/или AC3 можно переключаться между ними. Плеер поддерживает внешние текстовые (SMI (одноязычные), SRT, SUB, SAA) и встроенные в файл-контейнер графические субтитры (в т.ч. несколько потоков). В случае SubRip-субтитров (SRT) форматирование не поддерживается, но плеер распознает языковые версии субтитров, находящиеся в файлах, которые различаются суффиксом между именем файла (оно должно совпадать с именем видеофайла) и расширением. На экране отображается до 40 символов в одной строке (не поместившиеся переносятся) и как минимум до 3-х строк.

При проигрывании MPEG4-файлов обычно работают быстрая перемотка в обе стороны, переход на нужную позицию, пошаговый и замедленный просмотры вперед. Правильное соотношение сторон картинки MPEG4-файлов сохраняется при просмотре в режиме 4:3, т. е. широкоформатные MPEG4-файлы отображаются на экране телевизора с черными полосами как сверху и снизу, так и справа и слева.

Плеер распознает UDF-DVD (записанные с помощью Nero Burning ROM) и проигрывает с таких дисков файлы размером более 2 Гбайт. При воспроизведении с достаточно быстрых USB-носителей, быстрых карт памяти и CD без артефактов воспроизводятся фильмы с битрейтом до 3000 кбит/с включительно, c DVD — до 6000 кбит/с включительно.

Блок плеера телевизора имеет только цифровой коаксиальный (электрический) аудиовыход. Для получения качественного, громкого и многоканального звука придется подключать ресивер. По цифровому интерфейсу сигнал при воспроизведении дисков CD-DA и MP3 (16 бит, 44 кГц) передается с незначительными искажениями.

Тестирование в RightMark Audio Analyzer

CD-DA, S/PDIF-выход, Общая оценка: Отлично (Подробный отчёт).
MP3 320 кбит/с, S/PDIF-выход, Общая оценка: Отлично (Подробный отчёт).

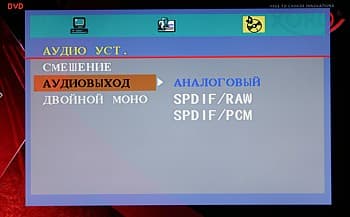

Настроек звука совсем немного: в меню можно выбрать режим работы цифрового выхода или выключить его совсем и настроить микширование в стерео.

OSD

Выводы

DVD-видеодвойка Xoro HTC 2200w представляет собой самодостаточный аппарат, совмещающий в себе аналоговый телевизор и мультиформатный плеер, способный проигрывать мультимедийный контент как с оптических дисков, так и с USB-носителей и карт памяти. Высокое разрешение матрицы и поддержка родного разрешения в 1680 на 1050 пикселей в случае VGA-подключения позволяют использовать этот телевизор в качестве монитора при работе за компьютером. Если, конечно, работа не связана с профессиональной обработкой изображений.

Достоинства:

  • Проигрывает файлы с оптических дисков, USB-носителей и карт памяти
  • Хорошее качество ТВ-изображения
  • Экран высокого разрешения
  • Меню на русском языке
  • Приятный дизайн

Недостатки:

  • Не очень удобный пульт ДУ
  • Вывод видеофайлов в формате 4:3 LetterBox
  • Ограниченная поддержка русского языка
