Кинотеатральный LCD-проектор
ViewSonic Precision Pro8100


Летом 2008 г. компания ViewSonic провела пресс-конференцию, на которой представила актуальную линейку мониторов и проекторов. Примечательно, что в модельном ряду проекторов этой компании примерно половина на половину присутствуют как DLP- так и 3LCD-модели. Демонстрировавшийся кинотеатральный Full HD 3LCD-проектор ViewSonic Precision Pro8100 уже тогда привлек наше внимание своим внешним видом, а через какое-то время появилась возможность протестировать его в работе.

Содержание:

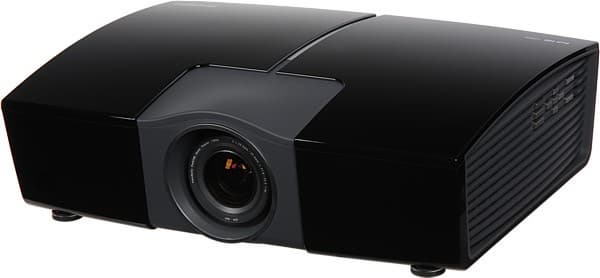

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Проектор выглядит шикарно. Что, в общем-то, правильно. Разобраться в тонкостях цветопередачи и т.д. способен далеко не каждый, а внешний вид не оценит разве что слепой. Опять же и владельцу приятно — дорого выглядящая вещь радует глаз и повышает его социальный статус. Обводы корпуса не содержат и намека на фривольность, все очень солидно и строго. Две половинки верхней панели изготовлены из пластика с черным зеркально-гладким покрытием, относительно устойчивым к царапинам. Черный глянец частично заходи на переднюю и заднюю панели и на днище. Остальные внешние поверхности — матовый темно-серый пластик. Для эстетов, желающих полной гармонии в интерьере, крышка верхней панели сделана съемной, при желании ее можно поменять на белый, темно-серый или бордовый вариант. Центральный промежуток между половинками верхней крышки подчеркивает металлическая пластика, в которую вкраплены датчик освещенности и индикаторы состояния. На решетчатых боковых поверхностях находятся выпускные вентиляционные решетки, кнопки быстрого выпуска ножек и на правом боку — неприметные кнопки управления (при использовании неярко подсвечиваются синим),

Lights

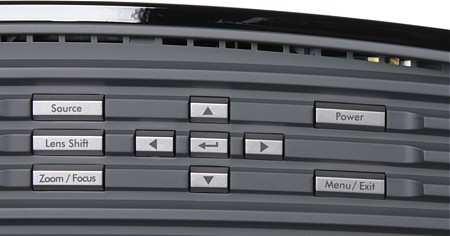

Control panel

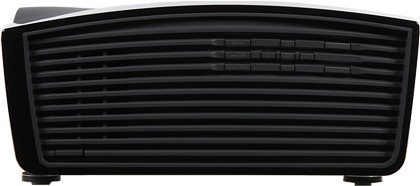

а на левом — крышка отсека лампы. Воздух для охлаждения забирается через сменный фильтр, расположенный сзади. Интерфейсные разъемы, окошко ИК-приемника и разъем для замка Кенсингтона находятся в неглубокой нише на задней панели. Там же, но чуть ниже — разъем питания.

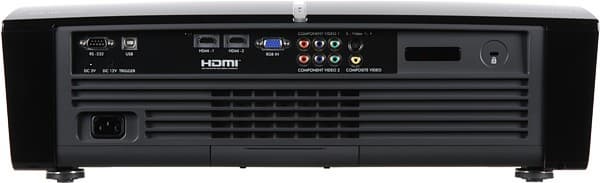

Rear panel

В углу передней панели находится второй ИК-приемник. Проектор оснащен двумя передними вывинчивающимися из корпуса ножками, позволяющими устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности. Для крепления к кронштейну в днище проектора вделаны 3 металлические втулки с резьбой. Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна. Объектив проектора хорошо защищен — он утоплен в корпус, да и пылезащитная крышка (прикрепленная к корпусу шнурком) надевается не на объектив, а на ободок ниши, что снижает вероятность повреждения объектива и загрязнения внешней линзы.

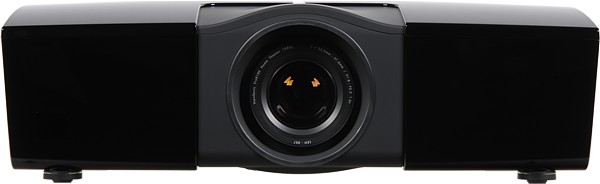

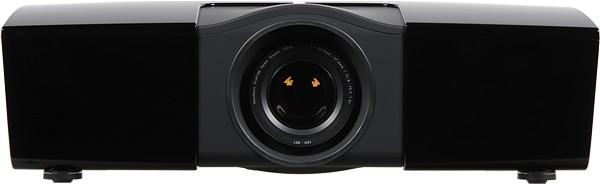

Front view

Вообще, защите от пыли и сохранению опрятного внешнего вида уделяется много внимания: упакованный в коробку проектор помещен в чехол из тонкой ткани, затем в чехол, облегающий все, кроме днища, и еще завернут в пористую пленку. Второй чехол можно использовать для защиты проектора от пыли, если он долго не используется, и потолочный кронштейн не будет мешать. Также в комплект поставки входит салфетка из микрофибры для щадящей протирки объектива.

Пульт

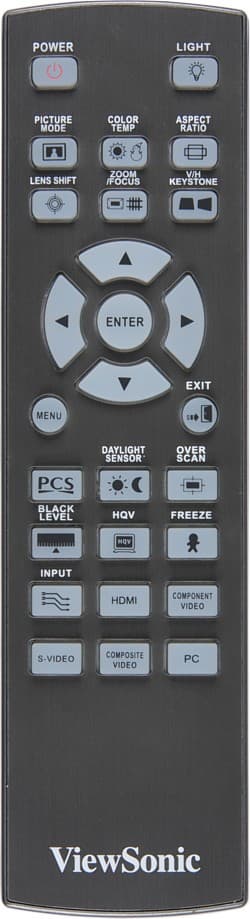

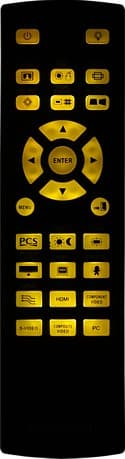

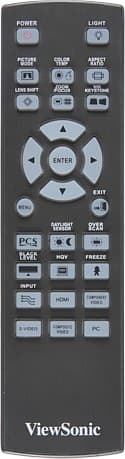

Remote control    Remote control

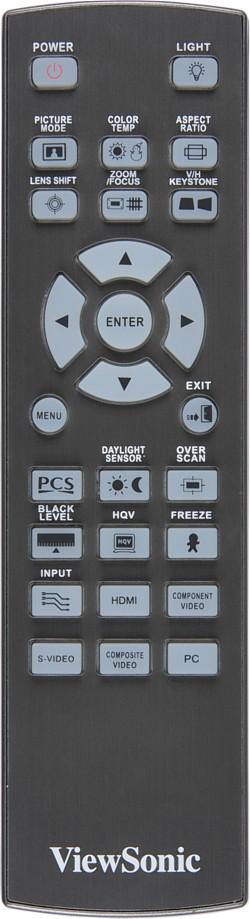

Пульт имеет классическое исполнение. Верхняя пластина изготовлена из пластика с поверхностью под металл, верхняя половинка — из пластика с серебристым темно-серым покрытием, а нижняя половинка — тоже из пластика, но с темно-серым бархатистым и приятным на ощупь покрытием. В руке пульт лежит удобно. Кнопок относительно немного, самые нужные находятся на ощупь. Есть достаточно яркая светодиодная подсветка, включающаяся при нажатии на любую кнопку. Правда в темноте придется в основном ориентироваться по значкам.

Меню

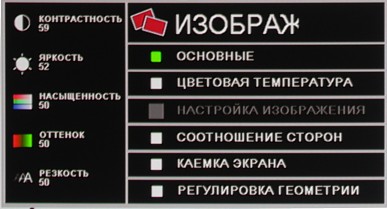

OSD

Меню не дает пользователю расслабится. Такое дополнительное развлечение: попробуй доберись до нужной настройки и измени ее. Навигация абсолютно неочевидная и неудобная. Шрифт ровный и аккуратный, но надписи то настолько крупные, что не помещаются, то настолько мелкие, что еле разглядишь. В общем, это самое неудобное в использовании меню, которое нам встречалось. Есть только два плюса — наличие русской версии и то, что при настройке параметров, влияющих на изображение, на экран выводится минимум информации — только списки опций или ползунки, что облегчает настройку картинки. Кстати, на североамериканском сайте компании (русский чрезвычайно скуден) мы нашли много дополнительных материалов: в том числе руководства на нескольких языках, включая русский, и даже обновление программного обеспечения (до версии 2.51), которое мы успешно загрузили в проектор (с изначальной прошивкой были проблемы при компонентном подключении).

Коммутация

Connectors

Проектор оснащен двумя HDMI-входами версии 1.3а, VGA-входом, двумя компонентными входами, S-Video и композитным входом. Переключение между источниками осуществляется или перебором всех с помощью кнопки Source на корпусе или INPUT на пульте, или 5-ю кнопками на пульте, объединяющих входы по типу, или посредством меню. Есть автораспознавание активного подключения. Экран с электромеханическим приводом можно подключить к выходу TRIGGER — при включенном проекторе на него подается 12 В. Проектором можно управлять по интерфейсу RS-232C, в руководстве приведены параметры протокола и список команд. Есть и табличка с кодами ИК-пульта. USB-гнездо типа B предназначено для обновления прошивки, зачем нужен выход 5 В, в руководстве не сказано.

Управление проекцией

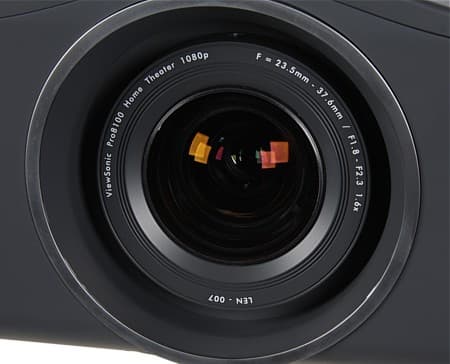

Lens

Проектор имеет электромеханические приводы фокусировки, трансфокатора и сдвига объектива. Диапазон сдвига равен максимум 75% от высоты вверх и вниз по вертикали и максимум 10% от ширины области проекции вправо и влево по горизонтали относительно центрального положения. При регулировках принудительно выводится предустановленный шаблон. В проекторе есть функции цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений и поворота, а вертикальная трапеция может устраняться в автоматическом режиме.

Режимов геометрической трансформации 5: СТАНД. — изображение без искажений увеличивается на весь экран, оптимально для просмотра фильмов в формате 4:3; ВО ВЕСЬ ЭКРАН — картинка увеличивается и растягивается до соотношения 16:9, идеально для анаморфированных фильмов; ОБРЕЗАТЬ — изотропное увеличение до ширины экрана, подходит для формата LetterBox; FLEXVIEW — увеличение и неравномерное растягивание по горизонтали до границ проекции, так, что в центре искажений меньше, вариант просмотра картинки 4:3 на широком экране; АНАМОРФ. 1 и 2 — предназначены для проекции картинки с использованием опционального анаморфотного объектива, первый режим, чтобы получить картинку 2,35:1, второй — 4:3.

Есть продвинутая функция обрезки краев изображения: от отключено до 10%, а также избирательная подрезка по четырем сторонам. Картинку можно временно заморозить, нажав кнопку FREEZE (Впрочем, описанный в руководстве пульт немного отличается от имевшегося у нас, поэтому такой кнопки может и не быть).

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

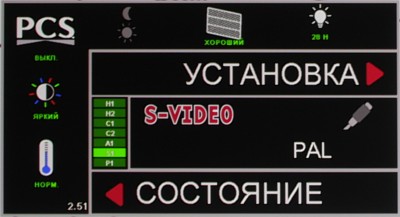

Кроме стандартных настроек изображения (контрастность, яркость и т. д.)

OSD

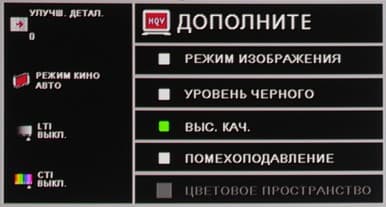

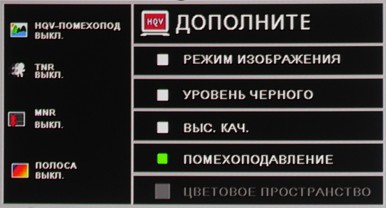

в проекторе есть очень много дополнительных, перечислять которые смысла не имеет (заинтересованные могут скачать руководство). Остановимся только на основных особенностях. Есть группа настроек, видимо, влияющих на функции процессора HQV, которые призваны улучшить картинку: выполнить чересстрочное преобразование, подавить шум, улучшить детализацию и т. д.

OSD

OSD

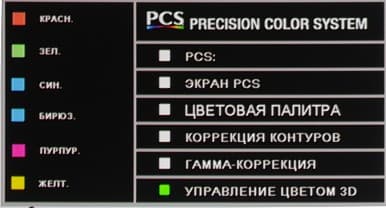

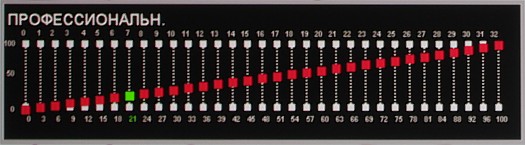

В группу PCS (Precision Color System) входят настройки, позволяющие тонко настроить цветовой баланс и подправить кривую гамма-коррекции (выбор профиля, коррекция по 9 или по 33(!) точкам).

OSD

OSD

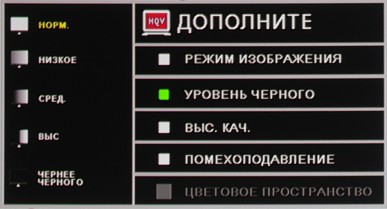

Есть дискретная регулировка уровня черного,

OSD

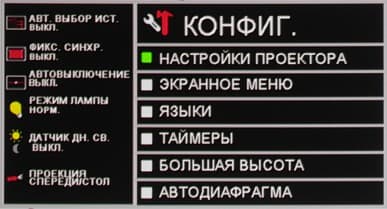

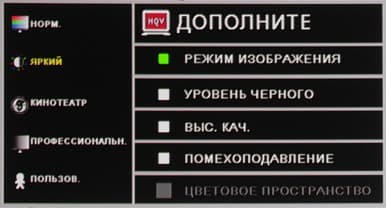

датчик внешней освещенности поможет автоматически подстраивать картинку в зависимости от условий просмотра. Функция АВТОДИАФРАГМА автоматически регулирует диафрагму — прикрывает, когда изображение в основном темное, и открывает — когда светлое. Яркость и шум от системы вентиляции можно уменьшить, включив экономичный режим лампы. Предустановленные наборы значений настроек хранятся в четырех предустановленных профилях, еще два отведены под пользовательские наборы.

OSD

Кроме того, пользователь может создать свой профиль коррекции цветовой температуры и набор настроек системы PCS. Также некоторые настройки изображения автоматически сохраняются для каждого типа подключения.

Дополнительные возможности

Есть таймер на выключение при отсутствии сигнала.

OSD

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх чуть больше чем на 50% (низ изображения находился немного выше на оси объектива). Результаты измерений для проектора ViewSonic Precision Pro8100:

Световой поток
Нормальная яркость 1008 лм
Пониженная яркость 802 лм
Равномерность +13%, -29%
Контрастность 318:1

Максимальный световой поток даже чуть выше паспортного значения (заявлено 1000 лм). Равномерность освещенности хорошая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

Режим Контрастность
full on/full off
АВТОДИАФРАГМА выключена 1080:1
АВТОДИАФРАГМА включена 4385:1

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Высокой яркости 33 Очень тихо
Пониженной яркости 31,5 Очень тихо

Проектор достаточно тихий даже в режиме высокой яркости. Шум равномерный и не раздражает.

Тестирование видеотракта

VGA-подключение

Режим с разрешением 1920 на 1080 пикселей и при вертикальной частоте 60 Гц поддерживается (и проектор сообщает о его поддержке), но на сетке из вертикальных полосок через пиксель присутствовал шум, а на сером поле — перемещающиеся сверху вниз полосы. Возможно, так проявилась недостаточная совместимость с нашей видеокартой. Детали различаются в тенях хорошо, а в светах есть незначительный завал (градации на шкале серого различимы от 0 до 247 через 1).

DVI-подключение

При подключении к DVI-выходу (с помощью кабеля-переходника с HDMI на DVI) видеокарты компьютера поддерживается режим 1920 на 1080 пикселей. Картинка при DVI-подключении четкая, артефактов нет. Белое и черное поля выглядят равномерными, только в центре чуть светлеют, выраженных цветовых разводов нет. Геометрия идеальная. Детали различаются как в тенях, так и в светах (от 0 до 255 на шкале серого). Шкала серого равномерно серая, ее небольшой цветовой оттенок определяется выбранной цветовой температурой и/или режимом. Цвета яркие и правильные. Четкость очень высокая. Черно-белые сетки пикселей через 1 выводятся без артефактов и интерполяции. Хроматические аберрации объектива практически отсутствуют в центре, а в углах ширина светло-фиолетовой/сине-зеленой каймы на границах контрастных объектов достигает 0,5-0,75 пикселя. При сдвиге объектива нет заметного ухудшения изображения.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Яркостная и цветовая четкости всегда очень высокие.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
Композитный более 540 Отлично
S-Video 540 Очень хорошо
Компонентный (480/576, i/p) более 540 Отлично
Компонентный (1080i) более 1080 Отлично
Цветовая четкость (ТВЛ)
Композитный 120 Отлично
S-Video 130 Отлично
Компонентный (480/576, i/p) 270 Отлично
Компонентный (1080i) 400 Очень хорошо

Яркостная и цветовая четкости высокие. При композитном подключении на неподвижных объектах полностью устраняется характерный цветной муар. Тестовые шаблоны с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков хорошо различаются в тенях и на светлых участках изображения. Цветовой баланс правильный.

В случае чересстрочных сигналов если параметр РЕЖИМ КИНО равен АВТО или КИНО, то проектор пытается полностью восстановить исходный кадр. В подавляющем большинстве случаев проектор правильно склеивал кадры как в случае чередования полей 2-2, так и 3-2, а артефакты в виде характерной «расчески» встречались очень редко, да и то только в очень сложных случаях хаотического смешения полей. Присутствует эффективное сглаживание зубчатых границ объектов в случае видеосигнала обычного разрешения. Функции шумоподавления и устранения артефактов MPEG-компрессии работают весьма успешно, но неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

Определение времени отклика

Время отклика при переходе черный-белый-черный составило 6,8 мс (3,5 вкл. + 3,3 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 11,2 мс. Такой скорости матриц вполне достаточно как для просмотра фильмов, так и для игр в динамические игры.

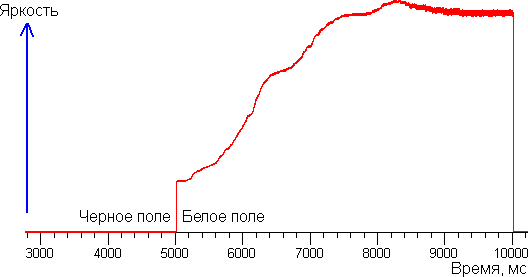

Кроме того, мы исследовали, как работает динамическая диафрагма. Ниже приведен график яркости, полученный при переключении с черного поля на белое поле при включенной динамической диафрагме.

Tr graph

Из графика видно, что диафрагма срабатывает небыстро, и характер изменения яркости сложный. В ходе тестов было замечено, что при смене с темной сцены на яркую также на какое-то время меняется и гамма-кривая. Видимо, расчет сделан на то, что оба эффекта дополняют друг друга. На искусственных сценах это смотрится немного странно, но на фрагментах реальных фильмов эффект от работы динамической диафрагмы скорее положительный. Диафрагма работает практически бесшумно.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 24 мс при VGA и 28 мс при HDMI(DVI)-подключении.

Выводы

Внешний вид не оказался просто красивой оболочкой. Конечно, без какой-либо цветокоррекции цвета выглядят немного странными, но, подобрав профиль или вручную скорректировав цвета, можно получить картинку очень приличного качества. При высокой ANSI-контрастности, контрастность full on/full off все же не очень большая, поэтому динамическая диафрагма приносит реальную пользу, увеличивая глубину черного на темных сценах.

Достоинства:

  • Стильный дизайн корпуса со сменными панелями
  • Высокое качество изображения
  • Тихая работа
  • Эффективные функции обработки изображения: деинтерлейсинг, сглаживание, устранение шумов и артефактов компрессии
  • Высокая скорость работы ЖК-матриц и малая задержка вывода
  • Наличие 5-ти типов видеовходов, в том числе два HDMI-входа и два компонентных
  • Моторизированное управление объективом
  • Удобный пульт ДУ с подсветкой
  • Русифицированное меню

Недостатки:

  • Очень неудобное меню
