ЖК-телевизор Sharp LC-42XL2RU


Возможно, оптимальная диагональ семейного плоскопанельного устройства отображения на текущий момент равна 42 дюймам. С одной стороны телевизор с таким экраном еще не очень громоздкий и дорогой, с другой, размер, в данном случае однозначно имеющий значение, уже впечатляет. Так ли уж нужно разрешение Full HD — вопрос спорный, компромисс, между ценой и разрешением, в принципе, возможен. Но тем, кто уже приобщился к миру Full HD или страстно желает это сделать, ответ очевиден.

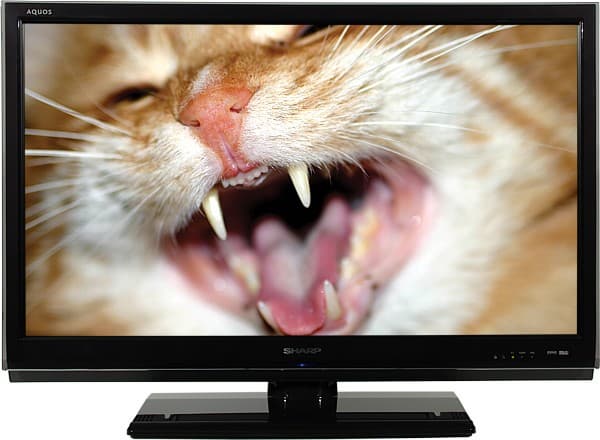

Изображение на экране - CC(BY) www.nataliakulikova.ru

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

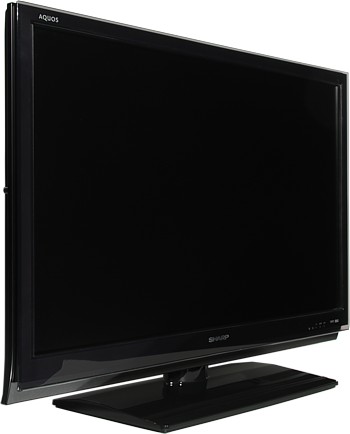

Корпус телевизора имеет относительно небольшие габариты — заявленная толщина экранного блока всего 95,8 мм, высота и ширина ненамного превышают размер 42-дюймовой матрицы. Дизайн — блестяще-черный. Фронтальная рамка изготовлена из черного пластика с гладким глянцевым покрытием, а на нее приклеена еще одна рамка из тонированного прозрачного пластика (видимо, поликарбоната), немного выступающая по краям (на нижней кромке — блестящая окантовка) и выполняющая чисто декоративную функцию. Эта внешняя рамка очень легко царапается (след остается даже от случайно чиркнувшего ногтя), активно собирает пыль и следы от пальцев. Впрочем, отпечатки и мелкие повреждения можно удалить интенсивной полировкой имеющейся в комплекте тряпочкой. Понизу экранного блока идет неширокая пластиковая решетка динамиков, слегка отогнутая назад. В правом нижнем углу находятся глазки ИК-приемника и оптического датчика, а также 3 индикатора.

Lights

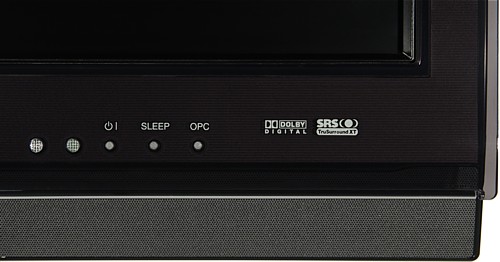

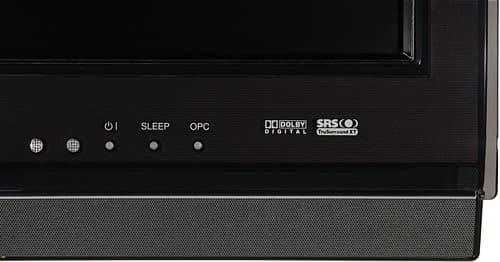

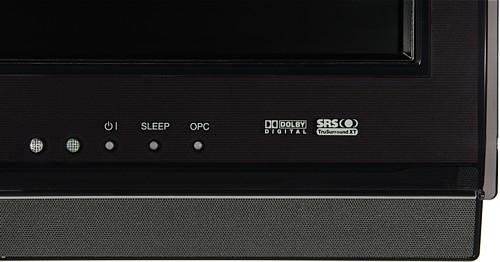

Внизу по центру — логотип, а под ним — неяркий светодиодный индикатор синего свечения (отключается в меню). Кнопки управления вынесены на правый торец (3 просто кнопки и 2 удобные кнопки-качалки), немного ниже расположены интерфейсы для оперативного подключения внешних устройств (наушников, видеокамеры и т. д.).

Buttons    Connectors

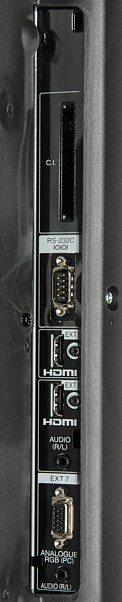

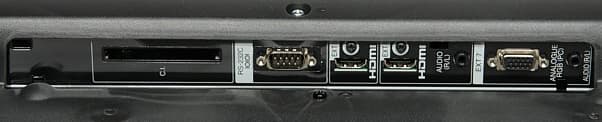

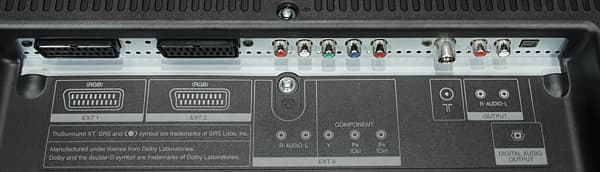

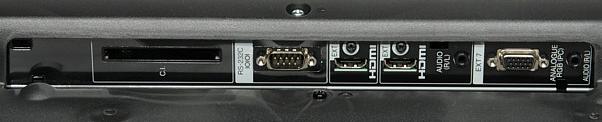

Остальные разъемы размещены в 3 нишах на задней панели (в одной — разъем питания, в двух оставшихся — интерфейсные).

Connectors

Connectors    Connectors

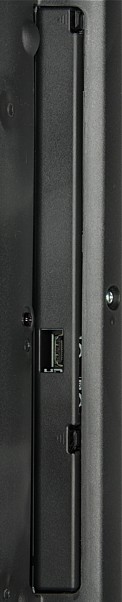

Все разъемы направлены параллельно плоскости экрана. Разъемы в вертикальном блоке прикрыты крышечкой с прорезью под один HDMI-разъем. Большая часть задней панели — в вентиляционных решетках, также можно увидеть небольшие решетки фазоинверторов встроенных акустических систем.

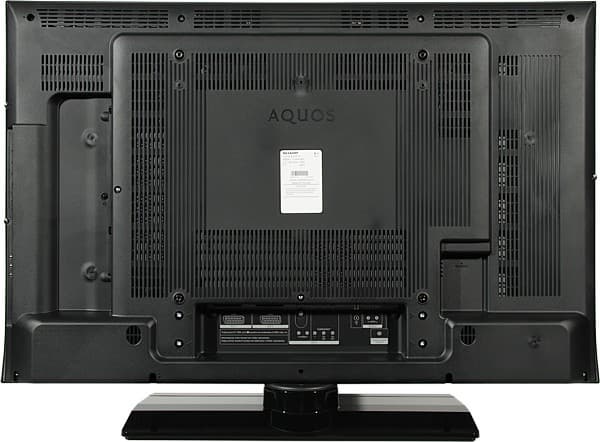

Rear

Организовать отходящие кабели в аккуратный пучок поможет входящий в комплект кабельный зажим, закрепляемый внизу по центру. Внешняя поверхность подставки прикрыта панелью из черного пластика с блестящим черным покрытием, во всю ширину которой протянулась декоративная вставка под металл.

Side

Для поддержания ее опрятного вида рекомендуется пользоваться все той же тряпочкой. Подставка обеспечивает вертикальное положение экранного блока и позволяет поворачивать его вправо-влево на 15 градусов. Телевизор стоит на подставке устойчиво, ее конструкция достаточно жесткая. Для монтажа настенного кронштейна на задней стенке имеется 4 металлические втулки с резьбовыми отверстиями.

Пульт

Remote control

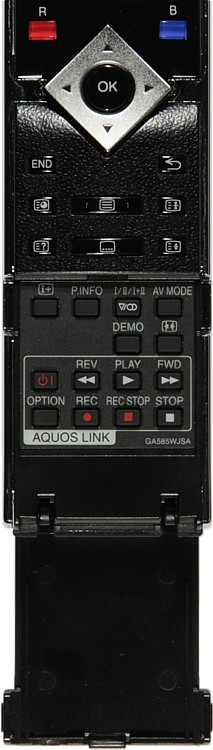

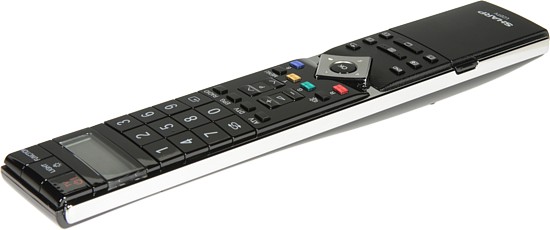

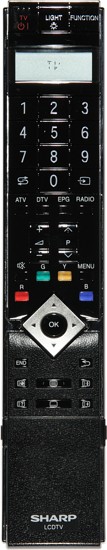

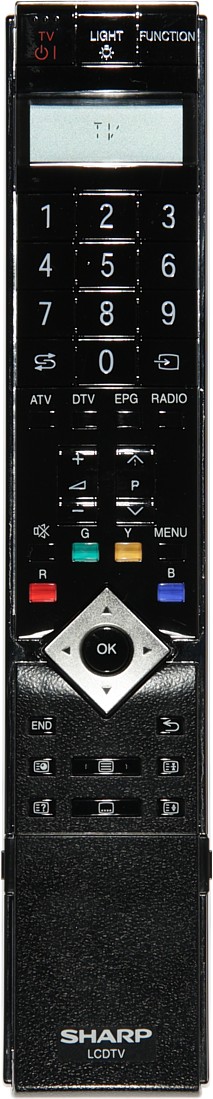

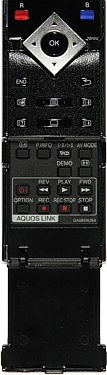

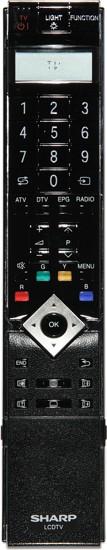

Пульт довольно большой и увесистый. В целом он продолжает черно-глянцевую тему, но для разнообразия оснащен боковыми вставками с зеркально-металлическим покрытием, а часть пластика пульта имеет поверхность с микрорельефом под кожу. Видимо, одна из главных задач пульта — это создавать у владельца физическое ощущение владения дорогой и солидной техникой. Кнопок на пульте не мало, а часть из них зачем-то вынесена в закрывающийся крышечкой отсек. Есть там и весьма нужные кнопки, по крайней мере, нам часто приходилось ими пользоваться, поэтому решение с крышечкой нам не показалось удачным. Уж если так хотелось с крышечкой, то поместили бы туда кнопки для телетекста, а не переключения формата, профиля, вывода информации и т. д.

Remote control   Remote control   Remote control

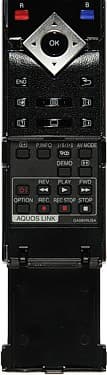

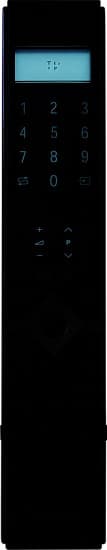

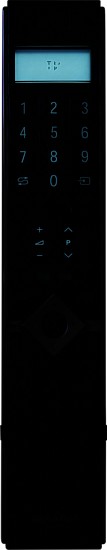

Пульт оснащен неяркой светодиодной подсветкой части кнопок, включающей кнопкой LIGHT. ЖК-экранчик в передней части показывает режим работы: TV — управление телевизором, DVD1, DVD2, STB1, STB2 и VCR — другой техникой. В руководстве приведены коды очень большого числа производителей, техникой которых можно управлять с помощью данного пульта. Обучить пульт неизвестным ему командам, к сожалению, нельзя.

Коммутация

Видеовходов почти десяток. Одних HDMI 3 штуки. Аналоговым видеовходам соответствуют свои аналоговые аудиовходы (в SCART-ах, пары RCA или гнезда миниджек), HDMI принимают цифровые аудиосигналы, а один их них работает в паре с гнездом миниджек для аналогового сигнала. Видеосигнал на подключенные устройства выводится через SCART-ы, а аудиосигнал — через них же, а также посредством пары RCA и оптического цифрового выхода. Меню выбора видеовхода вызывается специальной кнопкой пульта.

OSD

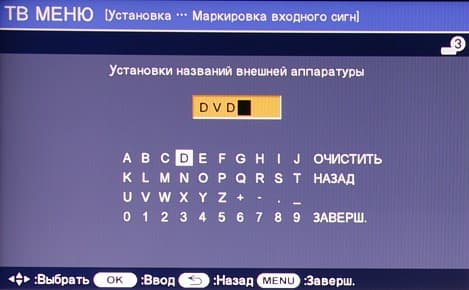

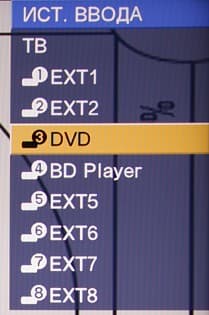

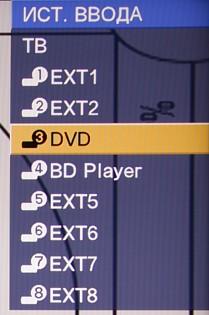

При желании можно убрать из него некоторые неиспользуемые входы. Входам можно присвоить имена (до 6-ти символов).

OSD

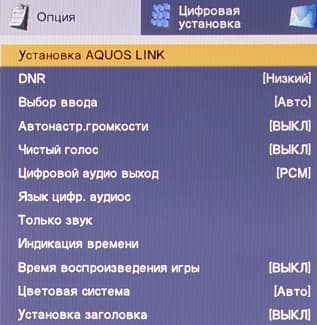

Режим работы входов SCART и пары композитный плюс S-Video устанавливается в меню. Телевизор умеет сам переключаться на активные SCART и HDMI-входы. Поддерживается управление внешними устройствами в т. ч. и рекордерами по SCART (AV Link) и по HDMI (CEC / AQUOS LINK). Работоспособность второго типа управления мы проверили с помощью Blu-ray-плеера Samsung BD-P1400. Телевизором можно управлять по интерфейсу RS232. В руководстве приведены распайка разъема, а также соответствующие настройки и команды.

Меню и локализация

Меню крупное, фактически оно занимает весь экран.

OSD

Шрифт удобочитаемый, навигация в целом удобная, но некоторые операции выполняются посредством излишне большого числа действий — выбор, переключение, подтверждение и т. д. То, что меню при настройке изображения все время находится на экране, несколько осложняет оценку вносимых изменений. Есть русская версия графического интерфейса. Перевод более-менее адекватный. Русскоязычное руководство пользователя можно скачать с сайта компании. Формат обзора не позволил разобрать некоторые дополнительные функции, но о них можно прочитать и в руководстве.

Звук

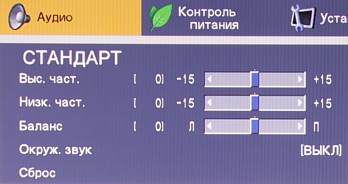

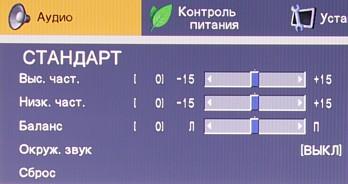

В телевизоре есть регулировки громкости (звук совсем выключается кнопкой на пульте), стереобаланса, уровня высоких и низких частот, а также режим «окружающего звучания».

OSD

Предустановленные значения параметров (вмести с настройками изображения) хранятся в заводских профилях, под пользовательское сочетание отведен один профиль. Есть функции выравнивания громкости и усиления речи. Чтобы изображение не мешало восприятию музыки, его можно отключить (опция Только звук).

OSD

Встроенные динамики произвели на нас очень хорошее впечатление. Они достаточно громкие, хорошо воспроизводят средние и высокие частоты, паразитных резонансов и «пластмассового» призвука практически не ощущается, стереоэффект в наличии. При подключении наушников АС телевизора отключаются. Громкость звука в наушниках регулируется независимо. Звук в головных телефонах чистый, никакого фона нет, хорошо воспроизводятся все частоты, запас громкости огромный.

ТВ-тюнер

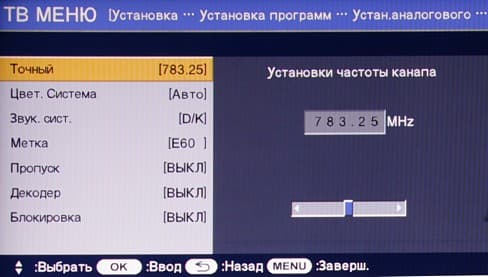

Тюнеров в телевизоре два — аналоговый и цифровой (DVB-T). Антенный вход — один на оба. Аналоговый тюнер при приеме на комнатную антенну в условиях нашего тестового помещения телевизор нашел 17 станций, 2 показывали очень хорошо, 7 — смотреть можно, остальные — очень плохо. Не самый выдающийся результат. Список каналов, полученный в результате автопоиска, можно отсортировать вручную, также можно добавить новый или удалить существующий канал. В свойствах канала редактируются: частота, система цвета и звука, название, флаг пропуска, установки декодера и флаг запрета. Заявлено, что телевизор декодирует NICAM/A2-звук и отображает TeleText.

OSD

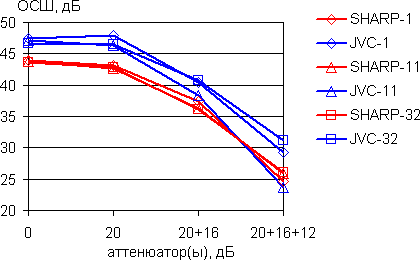

Для определения чувствительности тюнера телевизора было проведено тестирование с помощью референсного источника ТВ-сигнала. (Тут описана методика.) Для сравнения на графике ОСШ также приведены результаты тестирования старенького телевизора JVC. Цифры в легенде означают номер канала, на котором измерялось ОСШ.

TV SNR

В случае неослабленного ТВ-сигнала яркостная четкость изображения составляет не менее 500 ТВЛ, цветовая — около 120 (хороший результат), тонкие градации оттенков отображаются как в светах, так и в тенях. В идеальных условиях (один сигнал на входе тюнера) чувствительность тюнера Sharp LC-42XL2RU несколько ниже, чем телевизора JVC.

Цифровой тюнер предсказуемо поймал 3 ТВ-канала и одну радиостанцию, неожиданностью оказалось то, что наконец-то эти 3 канала DVision передаются в незашифрованном виде.

DVB-T

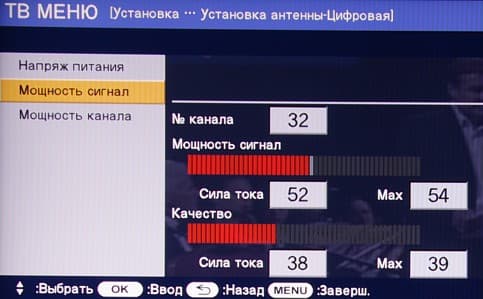

Радио по-прежнему молчит (вернее молчало на момент тестирования телевизора). В телевизоре есть полезная функция, помогающая настроить антенну для приема цифрового ТВ, ориентируясь на шкалы мощности и качества приема для найденных каналов или на указанной частоте.

DVB-T

Также есть поддержка электронной программы телепередач (EPG) — выбор программы, поиск по категории, дате и времени, запись по таймеру на подключенный рекордер. Для приема кодированных программ в телевизор нужно установить CI-модуль с CA-картой.

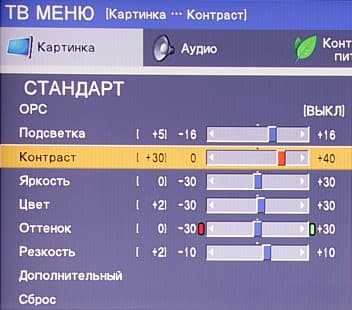

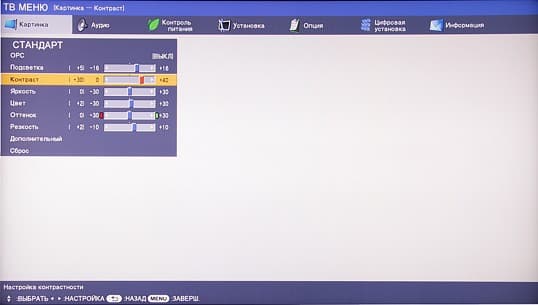

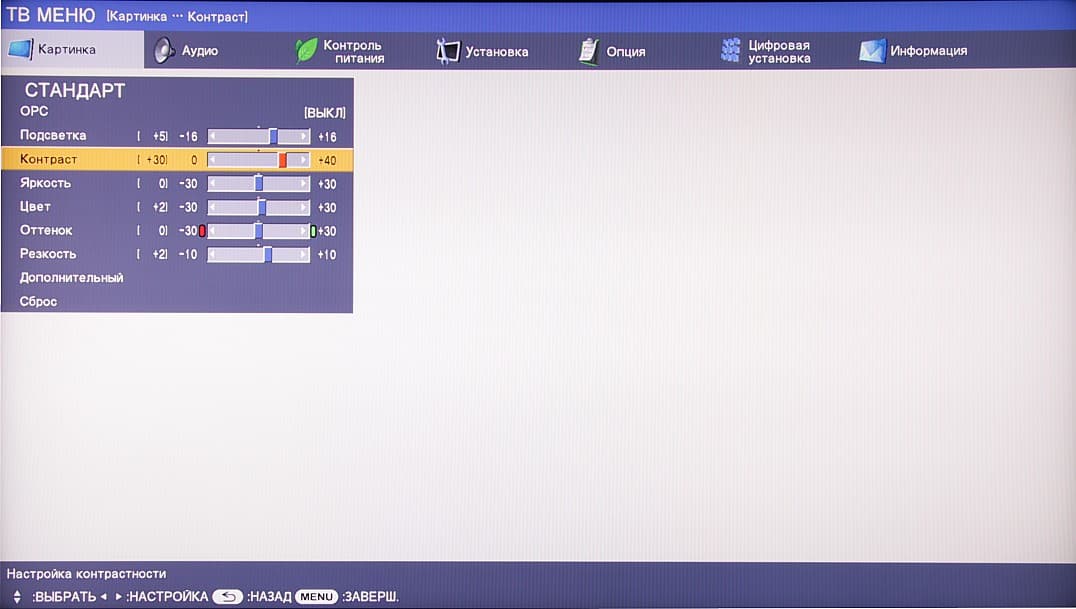

Настроек изображения не очень много: Подсветка (меняет только яркость ламп подсветки), Контраст, Яркость, Цвет (насыщенность), Оттенок и Резкость.

OSD

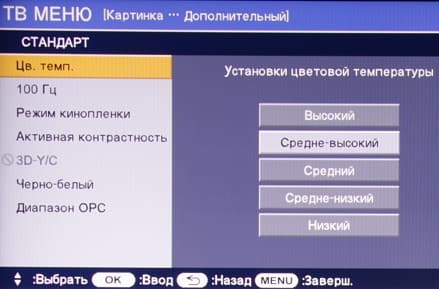

На странице Дополнительный можно выбрать профиль цветовой температуры (5 шт.), включить режим удвоения частоты кадров (100 Гц), настроить работу деинтерлейсинга и 3D разделения яркости и цвета, включить режим Активная контрастность и переключить телевизор в монохромный режим.

OSD

Функция OPC при ее активации будет автоматически подстраивать яркость подсветки в зависимости от показаний внешнего датчика освещенности (границы диапазона регулировки выбирает пользователь). Наборы настроек хранятся в нескольких редактируемых предустановленных профилях, а к каждому видеовходу приписан дополнительный пользовательский профиль. Есть функция подавления видеошумов (DNR).

Кнопкой на пульте выбирается один из нескольких режимов геометрической трансформации: Нормальный — увеличение до границ экрана с охранением исходных пропорций, Масштаб 14:9 — увеличение формата 4:3 до отображаемого формата 14:9, Панорама — неравномерное увеличение (растяжение от центра по горизонтали), вариант просмотра картинки 4:3 на широкоформатном экране телевизора, Полный — увеличение и растяжение по горизонтали на весь экран, подойдет для просмотра анаморфированных фильмов, Киноэкр. 16:9 — для просмотра LetterBox, Киноэкр. 14:9 — вывод картинки LetterBox 14:9 чуть поджатой по вертикали на весь экран.

OSD

Во всех перечисленных режимах присутствует небольшой оверскан, но в режимах Высокого разрешения (1080i/p) можно выбрать Поточечно — отображение 1:1, а в случае 720p — Уменьшение растра — увеличение точно в 1,5 раза, без оверскана.

С VGA-подключением как-то не заладилось. Во-первых, режим, соответствующий разрешению матрицы — 1920 на 1080, — не поддерживается. Во-вторых, те немногочисленные режимы, поддержка которых заявлена, отображаются далеко не идеально, то по горизонтали нужное число точек не выставляется, то нельзя растянуть на весь экран. В общем, работать при VGA-подключении невозможно, по крайней мере, с нашей видеокартой NVIDIA Quadro FX 1000. Впрочем, в руководстве честно предупреждают, что «данный телевизор имеет ограниченную совместимость с ПК».

В случае DVI-подключения (с помощью простого кабеля-переходника с HDMI на DVI) к означенной видеокарте с поддержкой режимов все в порядке — 1920 на 1080 отображается без интерполяции, точка в точку, меньшие по разрешению — без каких-либо артефактов. После некоторой игры с настройками Контраст и Яркость удалось добиться визуального различения всех оттенков на шкале серого в широком диапазоне яркости подсветки (параметр Подсветка). Белое поле выглядит равномерным, только в самых углах чуть-чуть темнеет. При отклонении взгляда от перпендикуляра к экрану оттенки «плывут» несильно. Черное поле очень темное и на взгляд равномерное. При просмотре под углом оно приобретает слегка сиреневый оттенок и в диагональном направлении светлеет чуть быстрее. Черно-белые сетки пикселей через 1 выводятся четко и без артефактов. Цветные полоски выглядят странно, например, красная линия на белом фоне — это темно-красная, почти черная полоска толщиной в один пиксель в центре и красная вуаль по бокам. При этом элементы экранного интерфейса самого телевизора выглядят нормально. Другими словами, некоторое размывание цветов — это особенность обработки видеосигнала, а не матрицы.

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Samsung BD-P1400. Были протестированы режимы 480p, 576p, 720p и 1080p. Оверскан всегда есть в режимах 480p и 576p, в случае 720p и 1080p его можно отключить. Тонкие градации оттенков отображаются как в светах, так и в тенях, цвета правильные и яркие. Яркостная четкость всегда очень высокая — ч/б полоски через пиксель четкие и контрастны. Цветовая — чуть ниже, чем могла бы быть — 230 ТВЛ для 480p и 576p и около 280 ТВЛ для 1080p.

Яркостная четкость (ТВЛ)
Композитный540Очень хорошо
S-Video540Очень хорошо
SCART-RGB540Очень хорошо
Компонентный (480i/p, 576i/p)540Очень хорошо
Компонентный (1080i)1080Очень хорошо
Цветовая четкость (ТВЛ)
Композитный130Отлично
S-Video140Отлично
SCART-RGB230Очень хорошо
Компонентный (480i/p, 576i/p)230Очень хорошо
Компонентный (1080i)примерно 280Плохо

Яркостная четкость высокая, а цветовая — не очень, видимо, особенности обработки видеосигнала имеют место быть как при цифровых, так и аналоговых типах подключений. Цвета правильные, артефактов не наблюдается. Самые-самые темные оттенки иногда сливаются с черным, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. В случае композитного сигнала (и аналогового ТВ-сигнала) при включенной опции 3D-Y/C на неподвижных изображениях полностью устраняются характерные цветовые артефакты.

Работой функции преобразования чересстрочного видеосигнала (576i, 480i и 1080i) в прогрессивное изображение управляет параметр Режим кинопленки. В режиме ВЫКЛ меняющиеся участки изображения выводится по полям, с дрожащими горизонтальными границами и пониженной вертикальной четкостью. В режиме Стандарт и Дополнительный телевизор пытается сложить весь кадр из смежных полей, при этом в сомнительных случаях части кадра все равно выводятся по полям, но в Дополнительный прогрессивное преобразование выполняется более агрессивно, что иногда приводит к артефактам в виде «расчески» по краям объектов. Из всего многообразия возможных типов сочетания полей телевизор увереннее всего распознает сочетание 2-3 в случае NTSC-кинофильмов. Функция подавления видеошумов работает эффективно, при максимальном воздействии фильтра за двигающимися объектами остается короткий хвост из неубранного шума.

При включении режима удвоения частоты кадров (100 Гц) заметного улучшения картинки фрагментов фильмов не происходит, а на синтетических мирах в движении появляются артефакты. Однако, в специальном режиме DEMO (включается кнопкой на пульте) наглядно демонстрируется преимущества 100-герцового вывода: экран делится на две части, в левой выполняется удвоение кадров, в правой — нет, а понизу бежит строка (справа налево), четкость которой заметно выше именно в левой части. На фрагментах снимков экрана видно, что действительно в левой части выводится исходный кадр, затем интерполированный промежуточный (чуть искаженные вертикальные палочки говорят в пользу реальной интерполяции), потом — следующий, тогда как в правой части — только исходные кадры.

100 Гц

100 Гц

В результате в левой части дискретность движения уменьшается в два раза.

Тестирование ЖК-матрицы

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный:

НастройкиВремя, мс
вкл.выкл.сумма
Я = 16, К = 2610,33,513,8
Я = 16, К = 407,03,710,7
Я = 30, К = 407,23,710,9

Примечание: ЯЯркость, ККонтраст.

При увеличении настройки Контраст заметно уменьшается время включения, но, напомним, что при значениях больше 26 самые светлый участки начинают сливаться с белым.

Время отклика при переходах между полутонами (Яркость = 16, Контраст = 26):

Времена отклика при переходе от черного до полутона X.

Времена отклика при переходе от полутона X до белого.



Времена отклика при переходе между полутонами с разницей 20%.

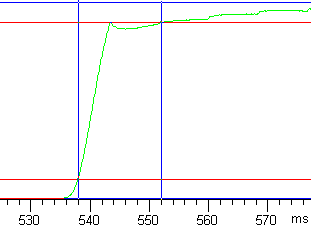

В целом, матрица телевизора довольно быстрая. Типичное полное время перехода между полутонами близко к 15 мс, за исключением ряда переходов от черного до серого. На графиках зависимости яркости от времени видно причину — при некоторых переходах разгон матрицы срабатывает недостаточно четко, ускоряющего импульса не хватает для преодоления границы в 90% от целевой яркости. Для примера приведем график перехода 0-70, где красными горизонтальными отмечены уровни в 10 и 90%, а синими вертикальными — интервал перехода.

Tr graph

Собственно разгон достаточно аккуратный, всплески невысокие, никаких артефактов нет.

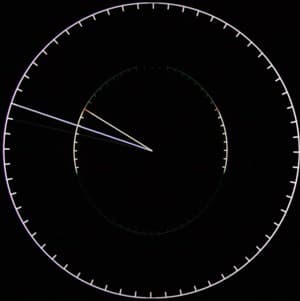

Задержка вывода изображения относительно ЭЛТ-монитора составила порядка двух кадров (при 60 Гц), т. е. около 33,3 мс. На рисунке ниже экран ЭЛТ-монитора (малый круг) для наглядности наложен на экран телевизора (большой круг).

Lag

Одно деление стрелка проходит за один кадр, а стрелка большого круга отстает на 2 деления. Такое значение задержки некритично.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К.

Цв. темп. Цветовая температура на шкале серого, К (delta uv)
25%50%75%100%
Высокий11580 (0,30)
Средне-высокий9850 (0,28)
Средний8460 (0,26)
Средне-низкий8330 (0,40)7730 (0,39)7620 (0,40)6960 (0,40)
Низкий5640 (0,30)

По крайней мере, по точке белого к целевым 6500 К ближе всего находится профиль Средне-низкий. Правда, цветовая температура растет с приближением к черному цвету, а оттенки на шкале серого стабильно чуть отличаются от спектра абсолютно черного тела (параметр delta uv). Колориметр позволил оценить требуемый уровень коррекции и цветовой охват. На приведенном ниже графике видно, что линии коррекции ровные, значит гамма-кривая телевизора близка к целевой, но для достижения 6500 К нужно монотонно уменьшать яркость синей составляющей и немного красной.

Curves Gamut
Линии коррекции.

Цветовой охват.

Тем не менее, в целом качество цветопередачи можно оценить как хорошее.

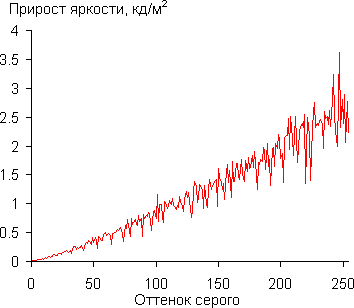

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

256

Везде, кроме точки 1, яркость следующего оттенка выше предыдущего, т.е. аппаратно различаются 255 оттенков на шкале серого. Разброс значений, возможно, вызван внешними причинами — от погрешности измерений, до помех в электросети.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При максимальных значениях параметров Яркость, Контраст и Подсветка, яркость в центре экрана составила 341 кд/м². Максимальная рабочая яркость (различаются полутона во всем диапазоне, цветопередача приемлемая) не превышает 300 кд/м² при Подсветка = 16, при Подсветка = 0 — 174 кд/м², при Подсветка = -16 — 82,5 кд/м². Другими словами, яркости телевизора достаточно для просмотра фильмов в хорошо освещенном помещении, а в темноте ее без ущерба для качества изображения можно понизить. При уменьшении параметра Подсветка яркость ламп подсветки снижается с помощью ШИМ, частота которой составляет порядка 900 Гц, никакого мерцания на низкой яркости визуально незаметно.

PWM

Измерение равномерности черного и белого полей и углов обзора

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании "Фотооптик-Фильтры", отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. (Режим Активная контрастность выключен.) В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля0,3 кд/м²-18,719,0
Яркость белого поля285 кд/м²-10,312,6
Контрастность1108:1-11,917,5

Равномерность белого поля хорошая. Разброс значений яркости черного поля и контрастности несколько больше, но при столь низком значении яркости черного поля это вполне допустимо.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости Яркость черного поля
По диагонали.

Яркость черного поля.

Contrast
Контрастность.

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении (яркость белого поля уменьшается на 50% при 44° и -45°), при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении (яркость белого поля уменьшается на 50% при 26° и -27°). При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями (яркость белого поля уменьшается на 50% при 35° и -39°). Яркость черного поля при отклонении по диагонали возрастает чуть сильнее, чем при горизонтальном и вертикальном отклонении, но все равно всего лишь до 1,5 кд/м² и при угле в 60°, т. е. «диагональный» эффект присутствует, но выражен несильно. Даже если сидеть близко к экрану, то черное поле по углам не будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82 градуса для всех направлений значительно превышает 10:1.

Выводы

ЖК-телевизор Sharp LC-42XL2RU имеет экономный по габаритам дизайн корпуса, да и просто хорошо смотрится — строго и стильно. Цвета на экране яркие и естественные, яркостная четкость высокая, но цветовая четкость несколько ниже, чем могла бы быть. Будет ли это обстоятельство заметно влиять на качество картинки — вряд ли, так как контраст мельчайших деталей важнее, чем их цветовое различие. Однако мы не будем рекомендовать использовать этот телевизор в качестве компьютерного монитора в том случае, если работа связана с редактированием векторной или растровой графики.

Достоинства:

  • Тонкий корпус и узкая рамка вокруг экрана
  • Стильный дизайн
  • Отличная по параметрам (контрастность, цветопередача, углы обзора и скорость) матрица
  • Аналоговый и цифровой ТВ-тюнеры
  • Хорошее качество ТВ-картинки
  • Много разнообразных интерфейсов
  • Хорошее качество встроенных акустических систем
  • Меню на русском языке

Недостатки:

  • Несколько занижена цветовая четкость
  • Ограниченная совместимость с VGA-сигналами
Благодарим «Sharp Electronics (Europe) GmbH, Moscow Representative Office»
за предоставленный на тестирование ЖК-телевизорSharp LC-42XL2RU
