Кинотеатральный LCD проектор Sanyo PLV-Z1


В данном обзоре мы исследуем LCD проектор Sanyo PLV-Z1, принадлежащий к ценовому диапазону менее $1700. Главная наша задача — попытаться понять, что обеспечило этому проекторы большую популярность среди любителей домашнего кинотеатра.

projector

Комплект поставки

  • Проектор
  • Документация
    • Руководство на 5 европейских языках в виде отдельных брошюр и ксерокопия руководства на русском
  • Кабели
    • Видео, композитный, RCA на RCA, 3 м
    • Питания, с евровилкой, 2 м
  • ИК-пульт ДУ и две AА батарейки для него

Комплектация уж совсем минималистическая. С другой стороны, за кабели, которые никогда не пригодятся, переплачивать не хочется. Плохо то, что кабель питания и, соответственно, разъем питания на проекторе нестандартные. Замена кабеля (например на более длинный) потребует дополнительных усилий по поиску подходящего.

Паспортные технические характеристики

Технология проецирования LCD
Матрица 0,7″, активная TFT, 3-х панельная, 16:9
Разрешение матрицы 964×544
Объектив зум 1.2x, F2,03-2,34, f = 21.2-25,4 мм
Лампа 130 Вт UHP
Срок службы лампы ? *
Световой поток 700 лм (ANSI)
Глубина цвета 16,7 млн. цветов
Контрастность 800:1 (full on/full off)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,76 м (1,1 м-N/A)
максимум 5,08 м (N/A-6 м)
Входы Видео, композитный, RCA
Видео, S-Video
Видео, компонентный, 3 RCA
Видео, VGA, mini D-sub 15 pin
Видео, SCART-RGB (через переходник SCART на VGA)
Сервисный, mini-DIN 8 pin
Частота развертки горизонтальная 15-80 кГц
вертикальная 50-100 Гц
Форматы входного сигнала телевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): HDTV, SDTV, DVD (480i/480p/575i/575p/720p/1035i/1080i)
аналоговые RGB-сигналы: VGA, SVGA, XGA
Уровень шума 28 дБ (в режиме пониженной яркости)
Размеры (Ш×В×Г) 333×108,5×246,5 мм
Масса 3,4 кг
Потребляемая мощность 210 Вт
Напряжение питания 100-240 В, 50-60 Гц

* Упоминания о сроке службы лампы найти нигде не удалось. Sanyo скромно умалчивает об этом. Смысл этого не совсем ясен, так как в микрокоде проектора все равно зашито время, по истечении которого он будет настойчиво просить заменить лампу. Обычно производители указывают это время как средний срок службы лампы. Оно, кстати, не зависит от условий эксплуатации. Другими словами, даже если Вы практически всегда использовали режим пониженной яркости, в зачет это не пойдет. Таким образом, для пользователей данного проектора будет «приятным» сюрпризом неожиданное загорание индикатора LAMP REPLACE по истечение Sanyo-знает-какого-времени.

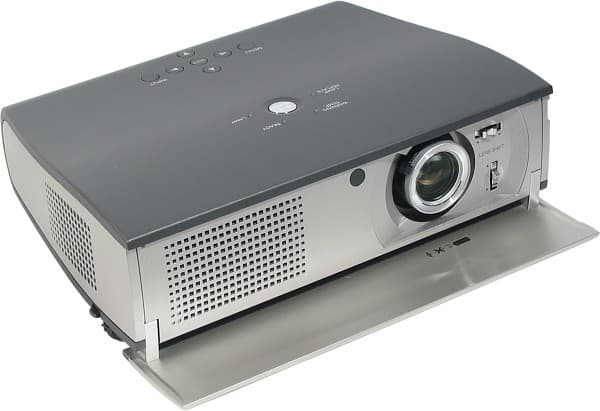

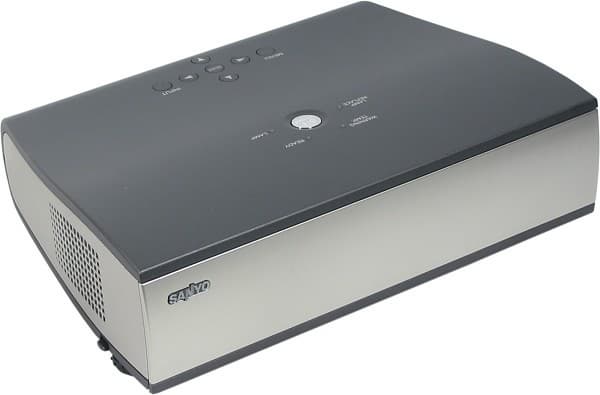

Внешний вид




Выглядит проектор довольно просто и без претензий. Этому способствуют материал, из которого изготовлен корпус (темно-серая пластмасса, боковины и передняя часть — серебристо-матовые), а также простая, хотя и не совсем обычная форма корпуса с минимумом выступающих частей, даже кнопки управления прячутся заподлицо с плоскостью корпуса и абсолютно плоские (из-за чего ими практически невозможно пользоваться на ощупь). В общем в глаза не бросается, а с закрытой передней крышкой распознать в этом устройстве проектор совсем не просто. Единственное излишество — это хромированная кнопка включения-выключения.

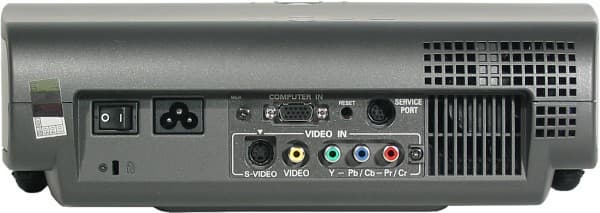

Все электрические разъемы, клавиша «холодного» выключения, а также разъем для замка Кенсингтона находятся сзади, в нижней части и утоплены в корпус. Там же есть отверстие, за которым спряталась кнопка RESET.


Подключаться, разумеется, неудобно, зато провода торчать будут меньше.

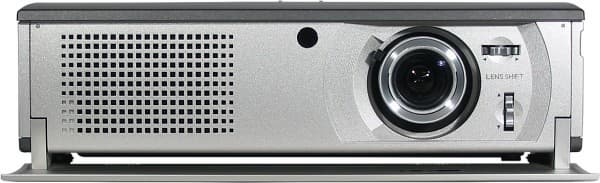

С боков — ничего, кроме вентиляционных решеток, а спереди, за откидывающейся вниз крышкой, расположены окошко ИК-приемника, объектив и два колеса для вертикального и горизонтального сдвига объектива.

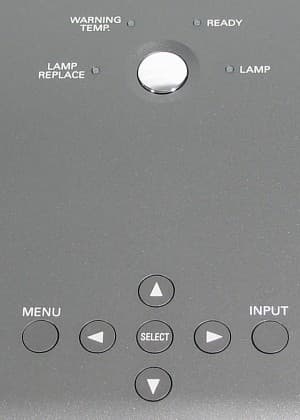

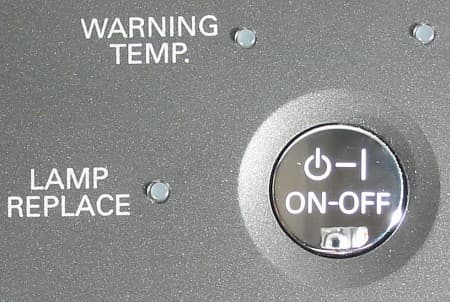

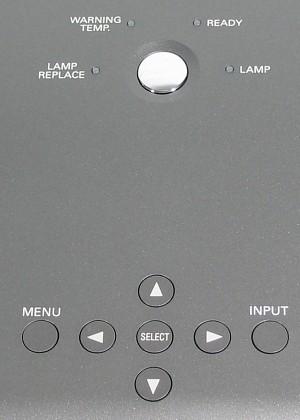

Сверху — 8 кнопок и 4 индикаторных светодиода.

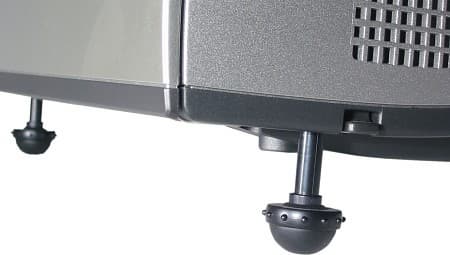

Снизу расположены две передние выдвижные ножки и одна задняя. Регулировать положение проектора просто: Вы приподнимаете проектор на требуемый угол и нажимаете на фиксаторы ножек, они выпадают на нужную высоту, а окончательное выравнивание осуществляется вращением ножки за ободок с выступами. Ножки с виду надежные, а резиновая полусфера на передних и резиновая же нашлепка на задней не позволяют проектору скользить на гладких поверхностях. На нижней плоскости корпуса есть 3 резьбовых отверстия для крепления проектора к кронштейну.

Оригинальная конструкция, когда пылезащитная крышка не просто надевается на объектив, а закрывает всю переднюю плоскость имеет как преимущества, так и недостатки. Во-первых, закрывать (и открывать) такую крышку удобнее и быстрее, чем надевать (снимать) крышку на объектив, особенно когда проектор подвешен к потолку. Во-вторых, крышка представляет собой единую конструкцию со всем проектором, а не болтается на веревочке. Отрицательными сторонами является чуть меньшая защита объектива от пыли, а также то, что крышка закрывает и вентиляционное отверстие для забора воздуха, а, следовательно, закрывать ее надо только после того, как проектор остынет и перестанет вращать вентиляторами. На всякий случай предусмотрено, что проектор не включается при закрытой крышке и сразу выключается, как только ее закрыть.

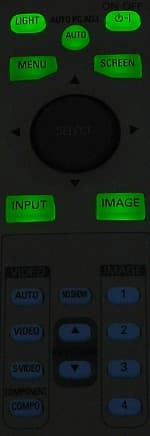

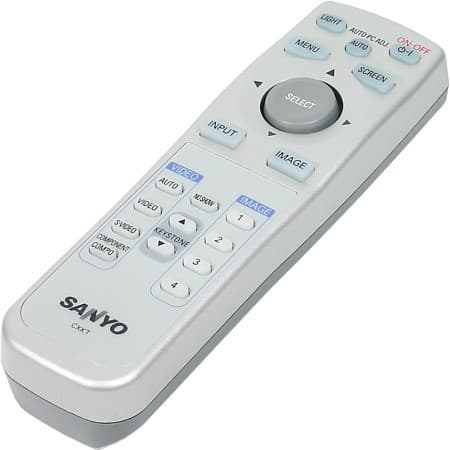

Пульт

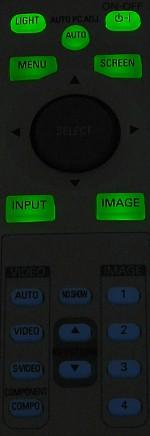

Пульт не очень большой и довольно легкий (по паспортным данным: размеры — 47x30x159 мм, вес — 125 г с батарейками). Так же как и в случае с проектором корпус пульта изготовлен из матовой серебристо-серой и темно-серой пластмассы, а кнопки из пластика, на ощупь напоминающего резину, притом все, кроме большой круглой, полупрозрачные. В руке лежит удобно, благодаря небольшой выемки снизу под указательный палец, и перехватывать, чтобы дотянуться до любой кнопки практически не надо. Кнопки хорошо дифференцированы и легко (по крайней мере основные) находятся на ощупь. Центральная кнопка служит для навигации в меню (отклонения вправо-влево и вверх вниз) и для выбора (нажатие в центр). При этом все положения четко разделены и усилие нажатия подобрано оптимально. Кнопка LIGHT на 10 секунд включает зеленую подсветку, но только для верхней группы кнопок. Подсветку отключить раньше повторным нажатием на туже кнопку нельзя. Кнопки в нижней части пульта некоторое время после яркого освещения фосфоресцируют слабым синим свечением.

У пульта два излучающих ИК-светодиода, но на корпусе проектора ИК-приемник только спереди, поэтому сигналу от пульта чаще всего придется отражаться от экрана. Устойчивая связь наблюдалась, когда от пульта до экрана и от экрана до проектора в сумме было меньше 7 м.

Меню

Меню состоит из 6 главных страниц (при VGA-подключении добавляется страница с настройками под RGB-сигнал), выбираемыми с помощью закладок слева. Навигация осуществляется 6 кнопками (MENU, SELECT и 4 стрелки, последние пять на пульте замещает одна кнопка-джойстик). Желтая подсветка обозначает текущее положение, а пиктограммы подсказывают какие кнопки следует нажать, для выбора пункта, следующего уровня или изменения параметра. Страницы установок, настройки изображения и настроек под RGB-сигнал разбиты на 2-3 подстраницы, и, чтобы изменить некоторые параметры, приходится долго до них добираться. Выбор ряда опций приводит к автоматическому выходу из меню, хорошо хоть при повторном входе в меню Вы оказываетесь на странице, которая была активной в прошлый раз. Иногда хочется нажать стрелку, а надо — SELECT, и наоборот. Удобно то, что любое изменение параметров, которые могут принимать несколько значений, автоматически убирает меню с экрана, остается только небольшая полоска, чтобы проще было оценить влияние регулировки.

Меню русифицировано. В установках выбирается одно из 9 положений меню на экране.

Выбор источника сигнала

Видеовходы поделены на две группы: COMPUTER IN (VGA и SCART-RGB через переходник) и VIDEO IN (композитный, S-Video и компонентный). Кнопка INPUT на пульте или на корпусе проектора позволяет переключаться между ними. Выбор режима входа COMPUTER IN происходит через меню, а VIDEO IN — или через меню или с помощью группы кнопок VIDEO на пульте. Если выбрать режим AUTO, то проектор будет автоматически сканировать видеовходы в порядке компонентный — S-Video — композитный в поисках первого активного. В меню можно указать тип видеосигнала (при композитном, S-Video и компонентном подключении) или оставить активной опцию автоматического определения. В случае VGA-подключения доступны множество тонких настроек, для сохранения которых предусмотрено 5 ячеек памяти.

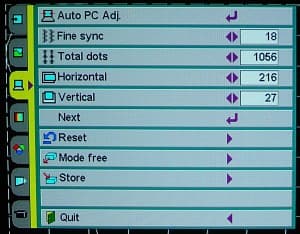

Переключение между стандартными и пользовательскими настройками происходит на отдельной странице меню. Функция автоматической подстройки под VGA-сигнал вызвается или через меню или кнопкой AUTO на пульте. К сожалению эта функция не всегда справляется со своей задачей на все 100% и приходится ей помогать. При подключении SCART-RGB поддерживается только видеосигнал формата 575i.

Управление проекцией

Наведение на резкость (внешним ребристым ободком объектива) и зуммирование (рычажком на объективе) немного затруднено, так как объектив утоплен в корпус. Колесо вертикального сдвига объектива позволяет совместить нижний или верхний край изображения с осью объектива, а горизонтального — сместить картинку вправо-влево на 25% от ее ширины (при формате 16:9).

Функция цифровой корректировки вертикальных трапецеидальных искажений (±20 градусов) вызывается или через меню или непосредственно кнопками на пульте.

Кнопкой SCREEN на пульте или через меню выбирается три режима трансформации: Full — картинка растягивается по ширине на весь экран, Zoom — картинка растягивается одновременно по ширине и высоте так, чтобы занять всю ширину экрана, и Normal — изображение сохраняет соотношение сторон 4:3, при максимально высоте. Так как матрица проектора имеет соотношение сторон 16:9, то в последнем случае по бокам изображения будут черные полосы. При VGA-подключении доступны четыре режима — Normal, Full, True и Digital Zoom. Первые два работают также, как описано выше. True — если разрешение исходного изображения не больше разрешения LCD-матрицы проектора, то изображение проецируется 1:1, иначе — переход в режим Digital Zoom. В режиме Digital Zoom изображение увеличивается, при этом кнопкой SELECT меняется увеличение, а курсорными — сдвигается область увеличения.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Судя по отношения дистанции до экрана к размеру изображения проектор среднефокусный, поэтому скорее всего будет располагаться перед зрителями, между ними или непосредственно за ними.

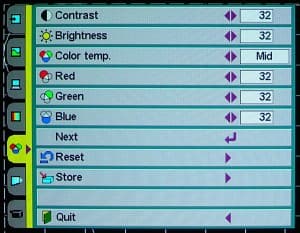

Настройка изображения

Очевидно, что для кинотеатрального проектора просто необходимо наличие достаточно большого числа настроек изображения, позволяющих как можно лучше согласовать особенности источника видеосигнала, проектора и субъективного восприятия зрителя. У проектора Sanyo PLV-Z1 с этим все в порядке. Контрастность, яркость, насыщенность (отсутствует при VGA-подключении), оттенок (только для NTSC), цветовая температура (4 значения), подстройка усиления красного, зеленого и синего, резкость и корректировка кривой гаммы — вот перечень доступных настроек. Еще есть две функции Auto grayscale (автоматическая подстройка шкалы серого) и Auto fleshtone (коррекция телесных оттенков), но какого-либо заметного влияния на изображение эти функции не оказывают.

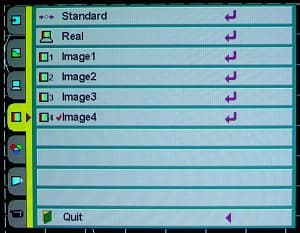

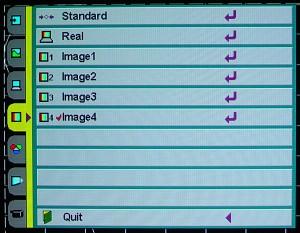

Установки сохраняются в 4 пользовательских профилях (Image 1-4). Встроенные профили Standard, Cinema (подключение к входам группы VIDEO IN) и Real (подключение COMPUTER IN) изменению не поддаются, но их можно взять за основу своего профиля.

Переключение между профилями осуществляется или через меню или кнопкой IMAGE на пульте (последовательно перебирает все профили), а прямой выбор пользовательского профиля — кнопками 1-4 из группы IMAGE пульте ДУ.

Дополнительные возможности

Кнопка NO SHOW на пульте ДУ выключает вывод изображения на экран, который становится черным, повторное нажатие возобновляет проецирование.

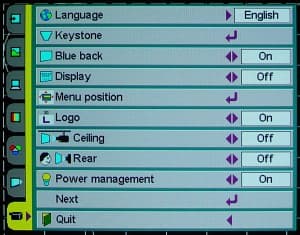

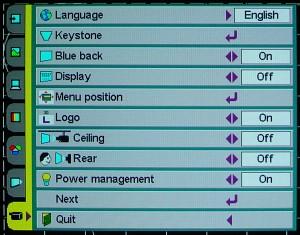

В меню установок отключается вывод почти всех сообщений на экран (Display). Там же включается синий фон (Blue back) экрана в отсутствии сигнала логотип при старте (Logo). Включенная функция Power management автоматически переведет проектор в режим «сна» при отсутствии сигнала и активности пользователя (т.е. если на кнопки не нажимать), из которого проектор выйдет, как только на активном видеовходе появится сигнал или будет нажата любая кнопка. При выключенной опции Power off confirmation проектор не будет запрашивать подтверждения при выключении. Пункт Lamp mode позволяет выбрать весьма актуальный (почему актуальный см. ниже) режим пониженной яркости. Проектор и пульт ДУ могут иметь один из двух кодов (по умолчанию — Code 2), при этом проектор реагирует на пульт только своего кода. Переключение кода проектора — через меню, а кода пульта — одновременным нажатием кнопок MENU и IMAGE в течение 10 сек. Разъем mini DIN 8-pin SERVICE PORT CONNECTOR по всей видимости представляет собой разъем интерфейса RS-232 и, предположительно, позволяет управлять проектором дистанционно. Наверняка, при желании соответствующие коды найти можно.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI. Яркость и контрастность проектора, выставленные производителем по умолчанию, уже позволяли хорошо различать тестовые поля шкалы серого (4 самых темных и 4 самых светлых с разницей в 5%), и практически не требовали дополнительной регулировки. В процессе измерений зум был выставлен на максимальное значение, а объектив сдвинут максимально вверх, чтобы уравнять этот проектор с другими, у которых положение объектива зафиксировано в верхнем положении.

Результаты измерений для проектора Sanyo PLV-Z1:

Световой поток 620 лм
Равномерность +15%, -30%
Контрастность 270:1

Световой поток ниже паспортных 700 лм, но его достаточно для домашнего просмотра кинофильмов на экране шириной до 2 м. Равномерность освещения не очень хорошая. Контрастность для LCD-проектора довольно высокая. Также были проведены измерения при пониженной яркости лампы. В этом случае, как и следовало ожидать, ни контрастность ни равномерность освещения не изменились, а световой поток понизился до 530 лм.

Звуковые характеристики

Пожалуй самый основной недостаток данного проектора — это высокий уровень шума. Может при некоторых условиях, например, громкое звуковое сопровождение фильма, крепление проектора высоко на потолке и в боксе особой конструкции и т. д., шум от проектора будет не очень мешать просмотру, но в других случаях единственный выход — это включить режим пониженной яркости, тогда шум снижается до приемлемого уровня. По этой причине мы вынуждены считать режим пониженной яркости основным режимом для домашнего просмотра, а проектор переходит в категорию проекторов с яркостью 500-600 лм.

VGA-подключение

Тестирование качества изображения проводилось при подключении к видеокарте SUMA Platinum Geforce2 MX 400, установленной в компьютере под управлением Windows XP Professional, программами Monitor Nokia Test версии 1 и 2.

Белое поле: яркий белый с едва заметной неравномерностью. Сетка пикселей хорошо различима, особенно вертикальные границы. Черное поле скорее воспринимается как очень темно-серое, хотя контраст с белым большой. Когда глаз привыкает к темноте на черном поле становятся различимы цветные пятна, возникающие из-за отражений от каких-то частей внутри проектора. Геометрия идеальная. На вертикальной, горизонтальной сетке и на сетке в шахматном порядке различим каждый пиксель, а шума и муара нет. Шкала серого с достаточным количеством оттенков, а ручной регулировкой баланса белого легко устраняются отклонения от серости. Цвета воспроизводятся достоверно и ярко. Хроматические аберрации объектива плюс возможное небольшое несведение в самом худшем случае (в верхних углах) составляют не более 0,5 пикселя. Интерполяция из разрешений ниже или выше чем 964 на 544 пикселей проводится достаточно хорошо. Максимальная вертикальная частота при исходном разрешении 600 на 800 — не менее 120 Гц, 1024 на 768 — тоже не менее 120 Гц, а 1280 на 1024 — 85 Гц. Более высокие разрешения не поддерживаются.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью топового DVD-плеера Pioneer, европейская модель DV-757Ai (~$1000) c видеоЦАПами 12 бит 108 МГц и прогрессивной развёрткой. Подключение по компоненте производилось с помощью метрового кабеля Supra AV3 (~$100/метр, Швеция). Использовались диски с высокобитрейтовыми DVD-фильмами, DVD-диск (NTSC) c примерами статичных и динамичных сцен и с испытательными тестовыми таблицами и SVCD (PAL, 720x576, MPEG-2, 8 Mбит/с) с оригинальными тестовыми таблицами.

При различных способах подключения качество изображения закономерно ухудшалось в ряду компонентный > S-Video > композитный. Яркостная четкость составляет чуть менее 540 при компонентном, около 520 при S-Video-подключении и не многим более 500 ТВЛ при композитном. В последнем случае на экране наблюдалась постоянная помеха в виде бегущей ряби, заметной на цветных частях изображения. Цветовая четкость при компонентном подключении достигла целых 205 ТВЛ. Подключение по S-Video показало посредственные 105 ТВЛ, а по композитному видеовходу — менее 100 ТВЛ цветовой четкости. Тестовые таблицы с однотонными цветными полями и градиентными заливками отличались правильной цветопередачей, хорошей яркостью и неплохой глубиной цветов.

В проекторе отсутствует функция пересчета чересстрочного изображения в прогрессивное, в тоже время поддерживает прогрессивный компонентный видеосигнал. Поэтому рекомендуется использовать проектор совместно с DVD-плеером, обладающим функцией деинтерлейсинга и качественным компонентным видеовыходом. В ходе тестирования включение прогрессивной развертки значительно увеличивало стабильность и вертикальную четкость изображения. Особенно это было заметно на статичных картинках.

При подключении к источнику телевизионного формата SECAM (видеовыход телевизора; прием на комнатную и телевизионную антенну) проектор продемонстрировал стабильное и четкое изображение с правильным цветовым балансом.

Для оценки кинотеатрального эффекта было просмотрено несколько фрагментов фильмов с DVD-дисков различного качества. Вот наши впечатления:

Отсмотрев несколько фрагментов при нормальной яркости лампы, мы все же не выдержали и перешли на режим пониженный яркости. Но даже в этом случае яркости проектора оказалось достаточно для проецирования на экран шириной 160 см в затемненном помещении. Цвета очень хорошие, а количества и диапазона регулировок достаточно для коррекции изображения в соответствии с индивидуальными предпочтениями. Может чуть-чуть не хватает глубины цветов (все-таки контрастность у большинства LCD-проекторов ниже, чем в среднем у DLP), и кажется, что на изображение наложена едва заметная текстура (видимо, это связано с особенностями LCD-матрицы, в частности с выраженной границей пикселей). Все это несколько снижает общую глубину сцены, делая изображение чуточку более плоским. Тем не менее общее впечатление (особенно с поправкой на доступную цену) очень хорошее. Особенно понравилось смотреть фильмы формата 16:9 — нет раздражающих темных полос, и приятно осознавать, что все 100% пикселей матрицы работают, а свет от лампы меньше переходит в бесполезное тепло. К сожалению, смотреть фильмы при VGA-подключении к компьютеру не очень комфортно. Во-первых, разрешение матрицы не совпадает ни с одним стандартным, поэтому происходит двойная интерполяция сначала из разрешения фильма к разрешению текущего режима видеокарты, а затем к разрешению матрицы. Во-вторых, нам не удалось добиться совпадения частоты вертикальной развертки видеокарты и внутренней кадровой частоты проектора, из-за чего изображение при горизонтальных перемещениях в кадре рвалось и дергалось. В наличие не очень яркая паразитная засветка из задней вентиляционной решетки, которая, впрочем, в большинстве случаев не мешает просмотру.

Выводы

Достоинства:

  • Хорошее качество изображения
  • Матрица с довольно большим разрешением 964 на 544 пикселей и соотношением сторон 16:9
  • Невысокая цена
  • Меню русифицировано

Недостатки:

  • Высокий уровень шума

LCD-проектор Sanyo PLV-Z1 не обладает какими-либо выдающимися характеристиками, но имеет привлекательную для кинотеатрального использования матрицу с соотношением сторон 16:9. Не менее привлекательна и цена. Если Вы хотите собрать бюджетный домашний кинотеатр, способны пойти на компромисс между яркостью и шумом, а DLP-проекторы раздражают «эффектом радуги», то Sanyo PLV-Z1 является весьма вероятным кандидатом, по крайней мере на «тест-драйв».

Благодарим компанию «Скан Офис Сервис» за предоставленный на тестирование кинотеатральный проектор Sanyo PLV-Z1
