Мультимедийный LCD-проектор
Sanyo PLC-XM150L


Проектор Sanyo PLC-XM150L относится к классу инсталляционных, т.е. предназначен для стационарного использования в больших аудиториях и в других местах, где требуется повышенная яркость и, конечно, высокая надежность.

Содержание:

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

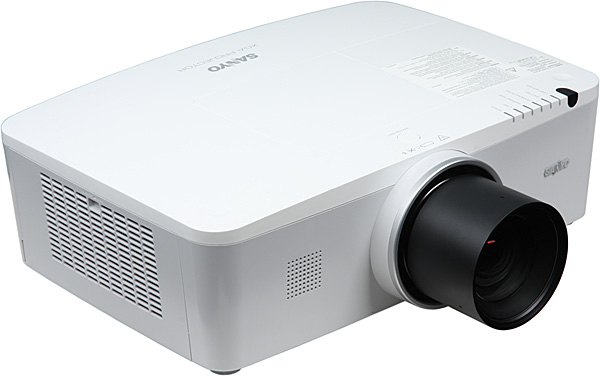

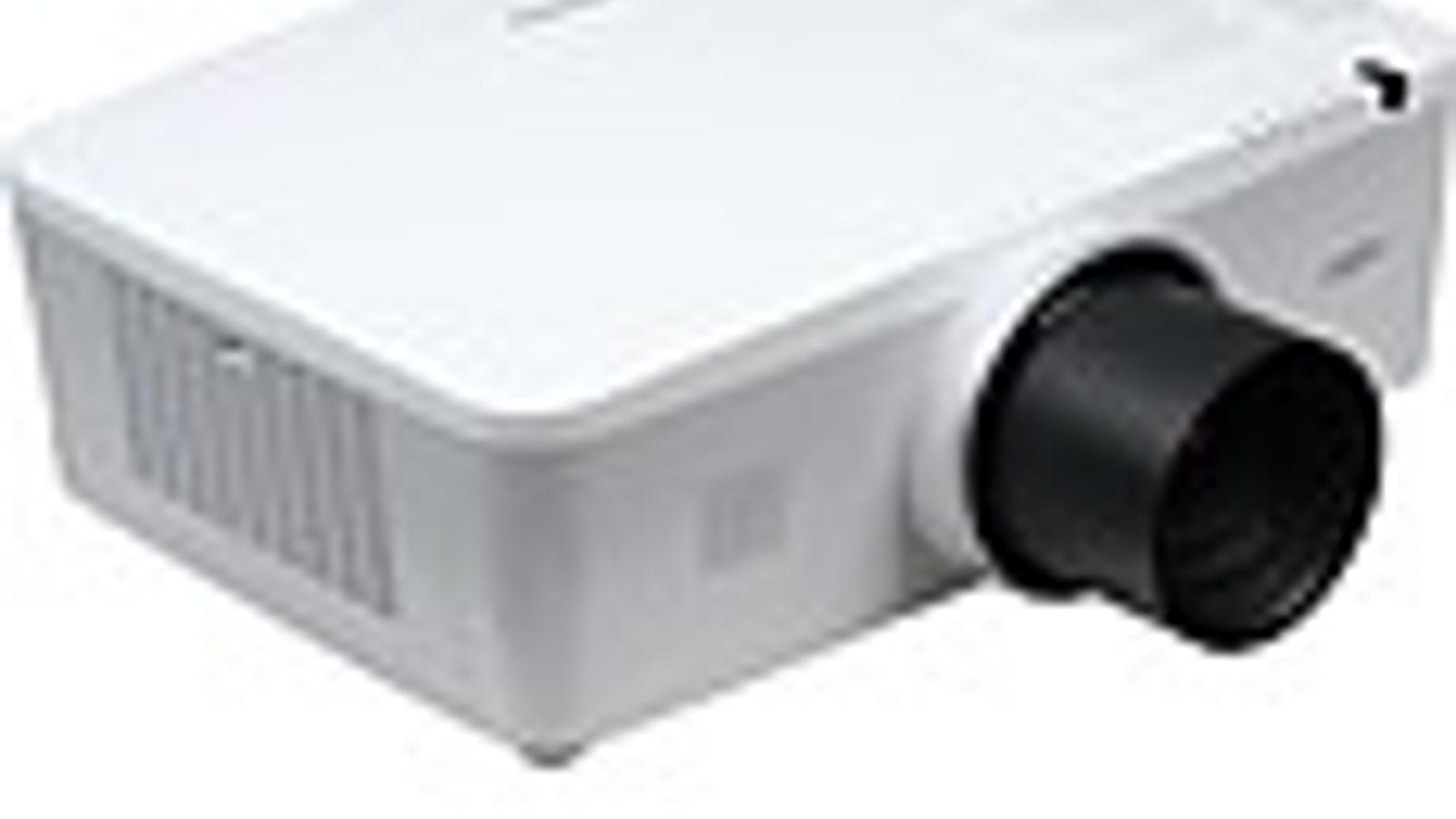

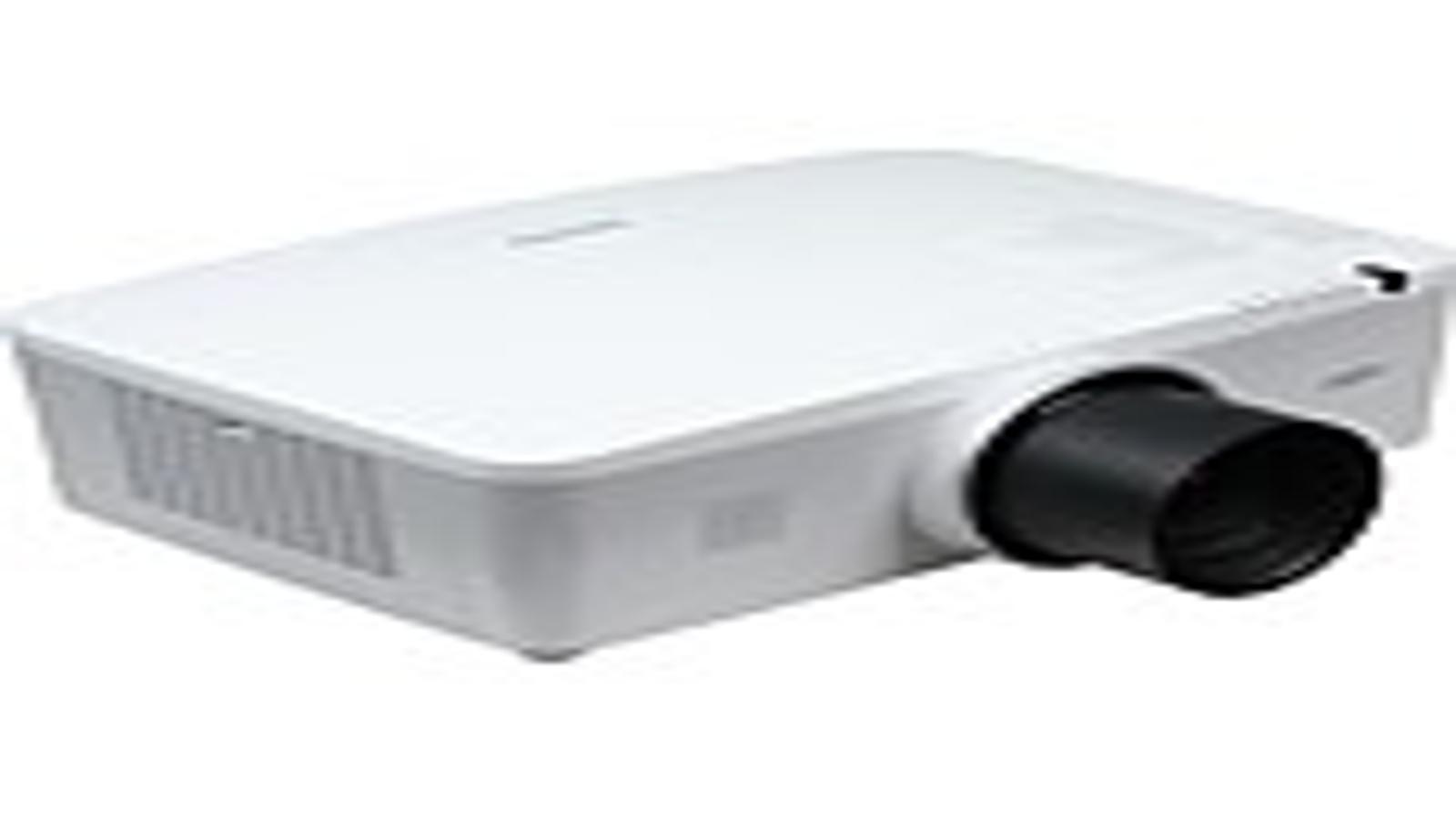

Projector, general view

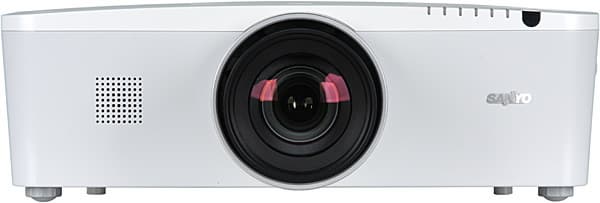

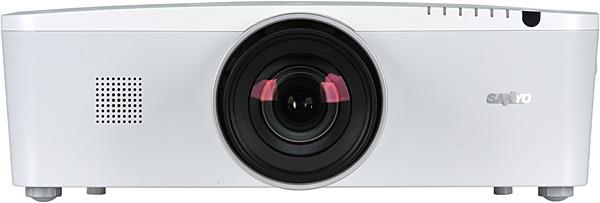

Проектор относительно большой и тяжелый (9,7 кг со стандартным объективом LNS-S20). Корпус проектора изготовлен из матового пластика снаружи жемчужно-белого (верхняя панель), светло-серого (спереди, с боков и снизу) и серебристого (ободок вокруг ниши объектива). На стыке верхней и передней панелей находятся индикаторы состояния и окошко, с верхним и фронтальным ИК-приемниками под ним.

Front

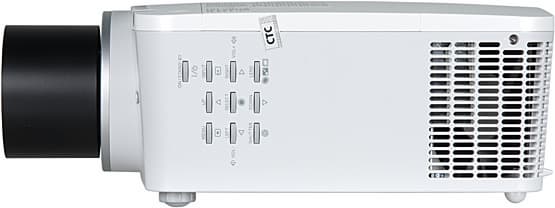

На левом боку — кнопки управления и, с заходом на заднюю панель, — выпускная вентиляционная решетка.

Left

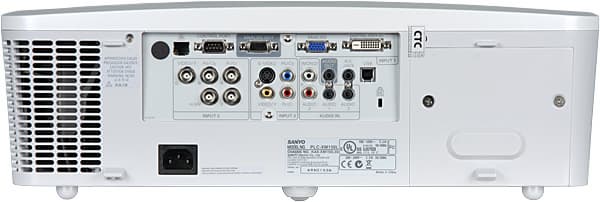

Воздухозаборная решетка — на правом боку, за ней — кассета с фильтром. В неглубокой нише на задней панели расположены интерфейсные разъемы, разъем для замка Кенсингтона и круглое окошко третьего ИК-приемника.

Rear

Под нишей с разъемами — стандартный разъем питания. Для замены лампы проектор не нужно снимать с потолочного кронштейна, так как крышка лампового отсека находится на верхней панели. Две передние ножки выкручиваются примерно на 33 мм, что позволяет, приподнять переднюю часть проектора и/или устранить перекос при установке на горизонтальную поверхность. На днище есть специальная ниша, служащая удобной ручкой при переноске проектора. Для крепления потолочного кронштейна в днище проектора вделаны 4 металлические втулки с резьбой. Ползунок на днище выдвигает сбоку стальную проушину, за которую проектор можно к чему-либо приковать.

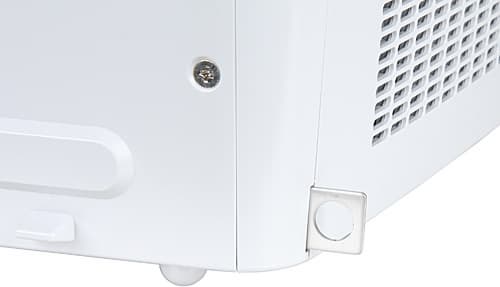

Hook

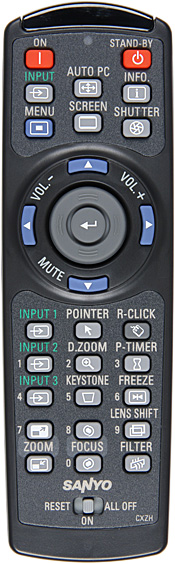

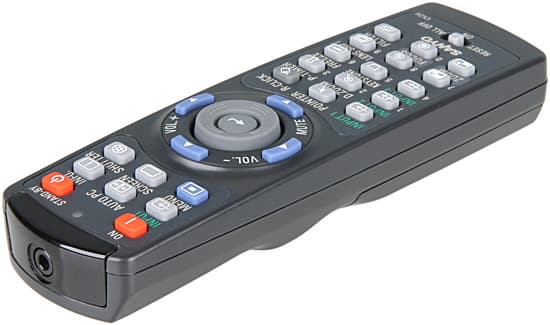

Пульт

Remote control

Пульт небольшой (45x25x145 мм, 99 г с элементами питания), он удобно лежит в руке, самые нужные кнопки находятся в досягаемости большого пальца, значки на кнопках контрастные, а подписи достаточно крупные.

OSD

Есть Упрощенный режим, в котором работает только половина кнопок. Функция «указка» поможет указать объект на экране. Включается она кнопкой POINTER, а курсор-указка (его вид выбирается в меню) перемещается джойстиком пульта (скорость пропорциональна усилию нажатия, направление — любое). Если проектор подключить к компьютеру по USB, то с помощью данного пульта можно перемещать курсор мыши и эмулировать нажатие на ее левую и правую кнопки.

Пульт управляет только проектором с совпадающим кодом (от 1 до 8). Код проектора устанавливается в меню, код пульта устанавливается нажатием одной из 8-ми кнопок, рядом с которыми есть цифры, при удерживаемой кнопке MENU. Трехпозиционный движок на пульте в положении RESET сбрасывает код в 1, а в положении ALL OFF выключает пульт.

В меню установок можно выбрать сочетание активных ИК-приемников. Пультом можно пользоваться в проводном режиме, для чего проектор и пульт нужно соединить кабелем со штекерами миниджек на обоих концах.

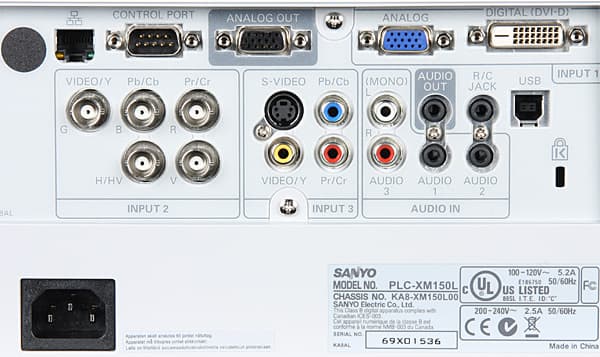

Коммутация

Connectors

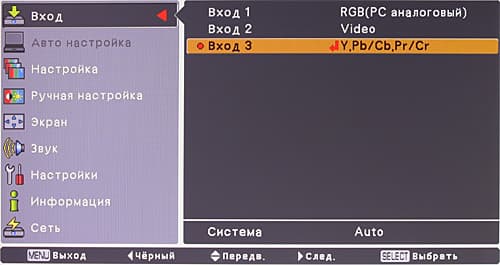

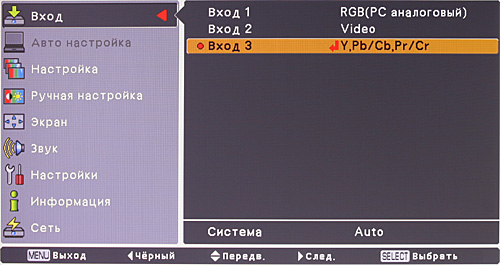

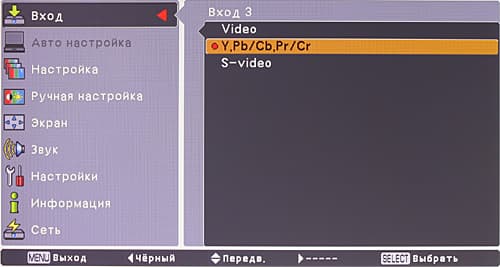

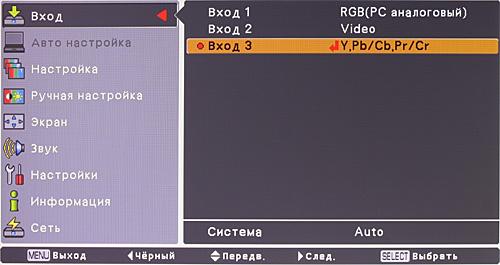

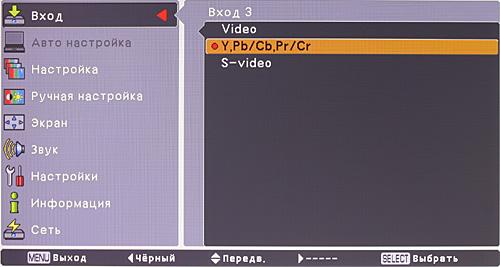

Проектор оснащен как профессиональными BNC-разъемами, так и привычными VGA и RCA. Видеовходы поделены на 3 группы, в одной группе присутствуют или разные типы разъемов, и/или разъемы группы совместимы с различными типами видеосигналов. Группа выбирается или перебором (кнопка INPUT на пульте и на корпусе), или непосредственно тремя кнопками пульта (INPUT1-3), а конкретный разъем в группе или тип видеосигнала — повторным нажатием на кнопку группы. Также все это можно осуществлять в меню установок.

OSD

OSD

Есть функция автоматического поиска активного видеовхода с настраиваемым режимом работы. На разъем MONITOR OUT предаются аналоговые сигналы от текущего видеовхода (только композитный, компонентный и RGB(ПК)-сигналы). Каждой из трех групп видеовходов соответствует свой аудиовход. Через разъем AUDIO OUT выводится звук от текущего источника, уровень сигнала устанавливается непосредственно кнопками пульта и на корпусе, а также в меню. Звук можно выключить (кнопкой пульта или в меню).

OSD

Величину задержки вывода изображения можно уменьшить (три ступени регулировки), при этом становятся недоступными некоторые функции обработки изображения.

Проектор допускает дистанционное управление по интерфейсу RS-232 (есть стандартный разъем D-sub 9 pin, в руководстве приведены распайка разъема, настройки протокола и список команд). Кроме того, посредством встроенного сетевого интерфейса проектор можно включить в сеть Ethernet, что позволит по сети управлять проектором и контролировать его состояние как с помощью фирменной программы PjNetworkManager,

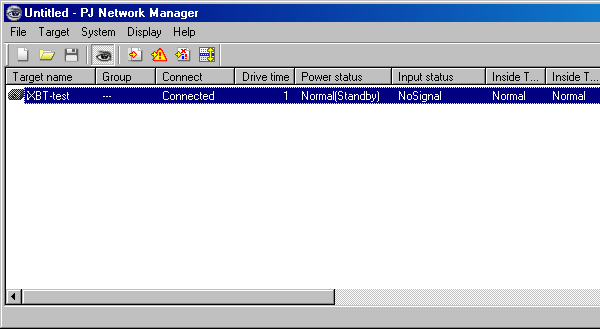

PjNetworkManager

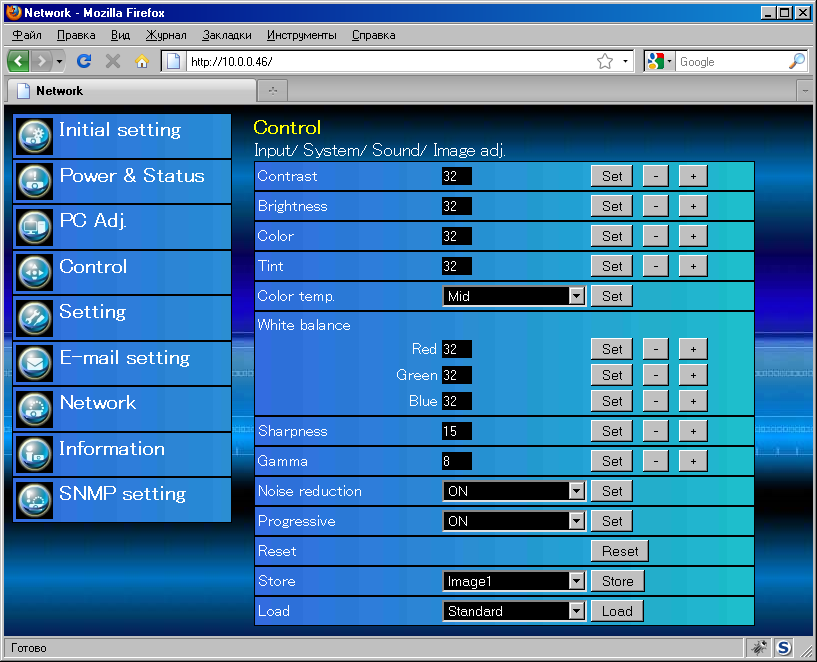

так и с помощью любого WEB-браузера, обратившись к встроенному в проектор HTTP-серверу.

WEB

Также можно применять ПО, использующее команды дистанционного управления по сети спецификации JBMIA PJLink Class 1. Доступен опциональный сетевой адаптер (POA-PN03C) с расширенной функциональностью, к которому помимо всего прочего можно подключать видеокамеру.

Меню и локализация

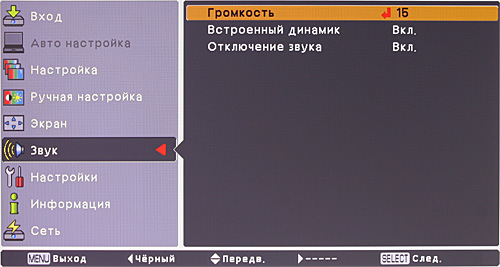

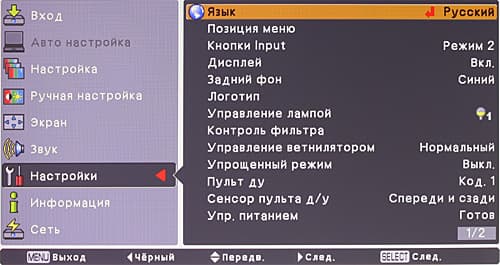

Дизайн меню традиционен для проекторов Sanyo. Используется удобочитаемый шрифт без засечек. При настройке параметров, влияющих на изображение, от меню остается пара строчек, что упрощает оценку вносимых изменений.

OSD

При этом следующий/предыдущий параметры быстро выбираются стрелками вверх/вниз. Запоминается последняя страница и пункт на ней — при следующем вызове меню пользователь попадает туда, где был в последний раз. В небольших пределах регулируется положение меню на экране. Есть русская версия меню с достаточно адекватным переводом (Черный вместо Назад воспринимается уже как фирменная особенность).

OSD

Управление проекцией

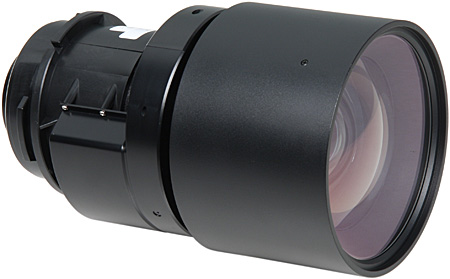

Конструкция проектора предусматривает использование сменных объективов (модель с буквой L поставляется вообще без объектива).

Lens

Проектор может быть укомплектован одним из четырех объективов с переменным фокусным расстоянием, которые перекрывают диапазон проекционного отношения (расстояние проецирования, деленное на ширину проекции) от 1,25 до 7,36, и короткофокусным объективом с фиксированным проекционным отношением 0,8. Установка объектива — процедура простая и быстрая. Для коррекции фокусировки по полю нужно использовать прилагаемые прокладки разной толщины. Объективы имеют электромеханические приводы трансфокатора (кроме самого короткофокусного), фокусировки и сдвига объектива. При этом изображение сдвигается максимум на 50% от высоты вверх и вниз по вертикали и на 10% от ширины области проекции вправо и влево по горизонтали относительно центрального положения. Шаг и скорость работы всех регулировок подобраны очень удачно. Для облегчения настройки проекции можно вывести на экран несколько тестовых шаблонов. Защита объектива от пыли обеспечивается крышкой из пластика, просто одевающейся на объектив и никак не прикрепленной к корпусу.

В проекторе есть ручная цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений, при этом кроме традиционного, есть и очень удобный режим коррекции независимо по четырем углам. В меню выбирается, сохранять ли заданную коррекцию при последующем включении проектора.

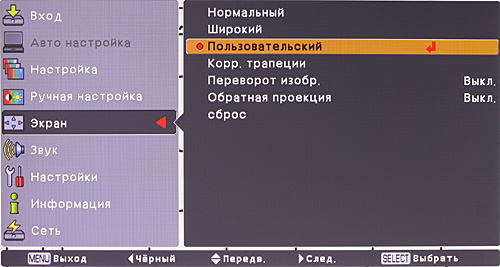

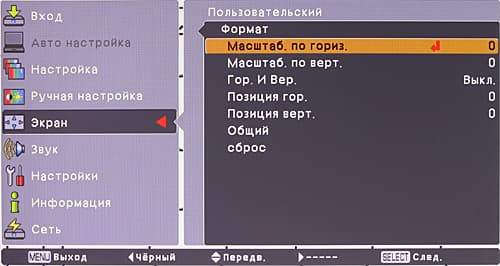

Кроме режимов вывода с сохранением исходных пропорций, принудительного заполнения всей области проекции, режима 16:9 и вывода 1:1, есть режим ручной корректировки масштаба по вертикали и горизонтали и положения на экране.

OSD

OSD

Доступность режимов зависит от типа подключения и параметров сигнала.

С помощью механической шторки (т.е. до абсолютной черноты) проекция выключается при нажатии на кнопку SHUTTER на пульте или на проекторе. В меню можно заблокировать работу одной из кнопок и установить таймер — по истечении заданного периода с закрытой шторкой проектор выключится. Кнопка FREEZE «замораживает» изображение, а кнопкой D .ZOOM (или в меню) включается функция цифрового увеличения. Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Кроме того, проектор может работать при перевороте вперед и назад в диапазоне 360°.

Настройка изображения

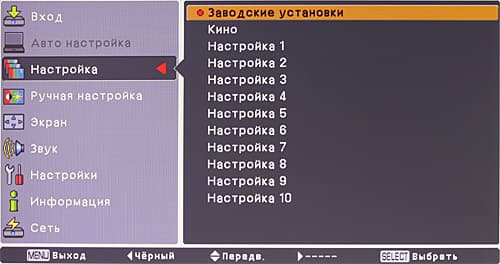

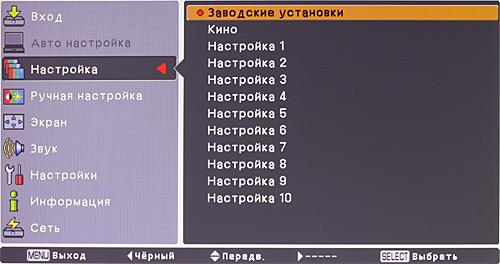

В проекторе есть 3 предустановленных профиля и 10 пользовательских.

OSD

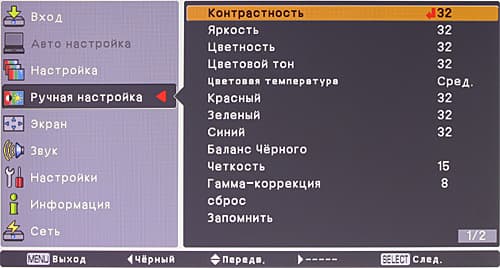

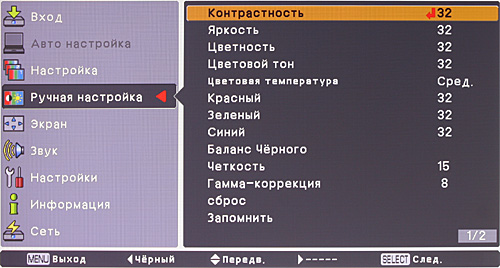

Изображение настраивается с помощью, в общем-то, стандартного набора настроек.

OSD

Настройки изображения запоминаются для каждой группы входов. Лампу проектора можно перевести в экономичный менее яркий режим, уменьшив заодно шум от системы вентиляции и замедлив старение лампы. В случае длительной непрерывной работы рекомендуется включить режим Eco 2, в котором яркость лампы понижена, но вентиляция включена на максимум. Также есть режим Auto, в котором яркость лампы автоматически увеличивается для светлых сцен и уменьшается для темных.

Дополнительные возможности

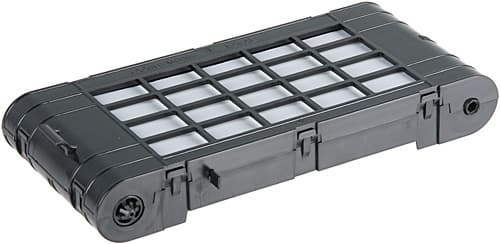

В данном проекторе используется фильтр с перематываемым фильтрующим элементом.

Filter

Электроника проектора следит за состоянием фильтра, и если он засоряется, то использованная область фильтрующего элемента заменяется новой. Одна кассета с фильтром допускает 9 перемоток, т.е. служит в 10 раз дольше, чем обычный фильтр. При необходимости пользователь может самостоятельно инициировать перемотку. Использованная кассета очистке не подлежит, ее нужно менять на новую.

Ограничить несанкционированное использование проектора призваны функции блокировки кнопок на самом проекторе или на пульте и защиты паролем. При активации парольной защиты использовать проектор по назначению можно будет только после ввода пароля из 4-х цифр (пароль запрашивается при каждом включении или только после перерыва в подаче питания). Процедура сброса парольной защиты в руководстве не описана.

Можно захватить проецируемое изображение и использовать его как заставку при включении. От неавторизованного изменения заставки предохранит защита паролем из 4-х цифр. На экран можно вывести таймер с прямым и обратным отсчетом времени (до 180 мин). Есть отключаемая функция сбережения энергии, автоматически выключающая проектор или только лампу после заданного (1-30 мин) периода отсутствия сигнала. При активации режима Авт. вкл. подача питания сразу включит проектор.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх на 50% (низ изображения находился на оси объектива). Результаты измерений для проектора Sanyo PLC-XM150L:

Световой поток
Высокая яркость 5935 лм
Пониженная яркость 4740 лм
Равномерность +3%, -17%
Контрастность 290:1

Световой поток в режиме высокой яркости соответствует паспортному значению. Равномерность освещенности хорошая. Контрастность для этого класса проекторов очень высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off. При отключенной динамической подстройке яркости лампы она составила 820:1, при включенной — 1060:1.

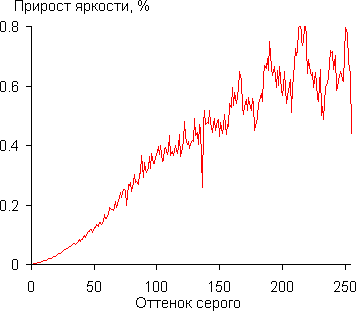

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами. Тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок ярче предыдущего. При этом наблюдается значимая разница в яркости ближайших к черному оттенков.

Gamma-diff

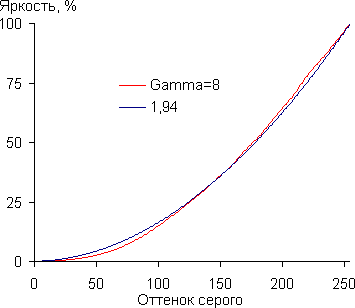

Аппроксимация гамма-кривой, полученной при Гамма-коррекция = 8, дала значение показателя 1,94, что немного ниже стандартного значения 2,2.

Gamma

В режиме высокой яркости потребление электроэнергии составило 410 Вт, в режиме пониженной яркости — 330 Вт, в режиме ожидания — 18,7 Вт (при включенном сетевом интерфейсе).

Звуковые характеристики

Даже в режиме максимальной яркости проектор довольно тихий. Шум ровный и не раздражает.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 42 Умеренно громко
Пониженная яркость 35 Очень тихо

Основное тестирование проходило в разрешении 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Сетки через один пиксель выводятся четко. Шкала серого имеет не очень заметные вариации цветового тона. Слабые градации на шкале серого различимы во всем диапазоне (от 0 до 255) с шагом через 1. Автоподстройка под параметры сигнала выполняется быстро и правильно.

Тестирование видеотракта

VGA-подключение

Основное тестирование проходило в разрешении 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Сетки через один пиксель выводятся четко. Шкала серого имеет не очень заметные вариации цветового тона. Слабые градации на шкале серого различимы во всем диапазоне (от 0 до 255) с шагом через 1. Автоподстройка под параметры сигнала выполняется быстро и правильно.

DVI-подключение

Белое и черное поля имеют незначительную неравномерность по цветовому тону и по яркости. Шкала серого имеет не очень заметные вариации цветового тона. Слабые градации на шкале серого различимы во всем диапазоне (от 0 до 255) с шагом через 1 (после подстройки параметров яркости и контрастности). Геометрия идеальная. Сетки через один пиксель выводятся четко.

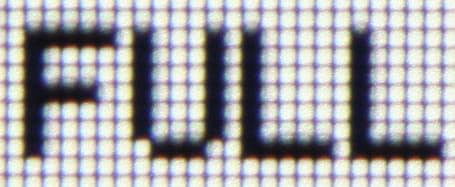

Pixels

Есть очень незначительная расфокусировка по площади. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, на большей части площади пренебрежимо мала и только в углах доходит максимум до 1/3 пикселя. В целом отметим очень высокое качество объектива и всей оптической системы, приводящие к очень высокому микроконтрасту и, как показано выше, к высокому контрасту, определяемому по методике ANSI.

Есть поддержка HDCP, т.е. проектор можно подключать к бытовому источнику с HDMI-разъемом. При этом поддерживаются сигналы вплоть до 1080p, и даже 1080p при 24 кадр/с выводится в правильном режиме — с одинаковой длительностью кадров.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью Blu-ray-плеера Sony BDP-S300. Качество аналогового тракта высокое, возможности интерфейсов реализуются почти полностью. Есть незначительный завал в тенях, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. При компонентном подключении поддерживаются как стандартные режимы (576/480/i/p), так и 720p, и 1080i.

Функции обработки видеосигнала

При подаче чересстрочных сигналов и при выбранном режиме Пленка проектор пытается полностью восстановить исходный кадр, что в большинстве случаев ему удается как для чередования полей 2-2, так и 3-2. Присутствует некоторое сглаживание зубчатых границ объектов в случае видеосигнала обычного разрешения. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.0).

Без какой-либо коррекции цветовой охват отличается от sRGB:

Gamut

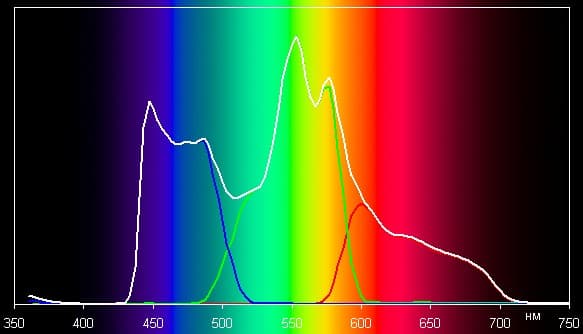

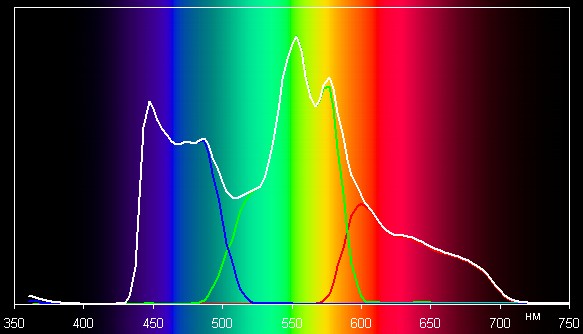

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Spectrum

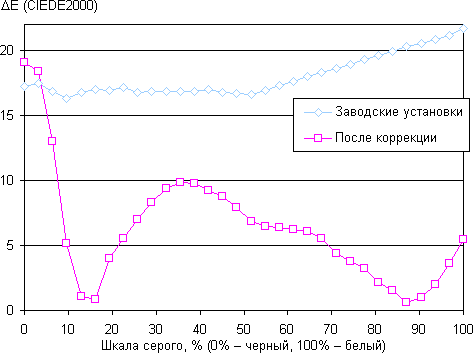

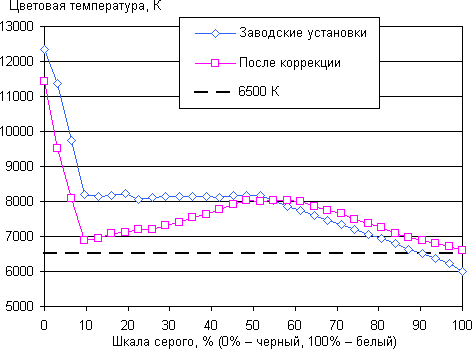

Взяв за основу режим без коррекции, мы попытались вручную скорректировать цветопередачу, регулируя усиление и смещение трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр дельта E).

CCT

DE

Ручная коррекция приблизила цветопередачу к целевой, но в стороне от двух опорных точек, в которых цвета корректируются настройками цветового баланса, цветопередача все равно отклоняется от целевых значений. Цветопередачу нельзя назвать идеальной, но для данного класса проекторов такие отклонения по цветам, как мы считаем, являются допустимыми.

Выводы

Световой поток большой и соответствует заявленному. Особенно хочется отметить очень высокое качество оптической системы проектора, обеспечивающей идеальную геометрию и очень высокую четкость изображения. Очевидным плюсом также является хорошее функциональное оснащение.

Достоинства:

  • Высокий световой поток
  • Удобство установки, настройки и обслуживания
  • Пять сменных объективов
  • Много вариантов подключения к источникам сигнала
  • Удобный пульт ДУ с функциями указки и эмуляции мыши
  • Хорошая русификация
  • Тихая работа
  • Расширенные возможности по удаленному контролю
  • Функции по предотвращению несанкционированного использования и прочная проушина

Недостатки:

  • Значимых нет


Благодарим компанию CTC CAPITAL
за предоставленный на тестирование проектор Sanyo PLC-XM150L.
Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics
