ЖК-телевизор Panasonic Viera TX-LR42D25


В 2010 компания Panasonic пересмотрела свои установки на максимальный размер диагонали ЖК-телевизоров и на тип используемой подсветки. Встречайте телевизор, преодолевший сразу два этих ограничения — 42-дюмовый ЖК-телевизор Panasonic Viera TX-LR42D25, в котором используется краевая (полосками сверху и снизу) светодиодная подсветка.

Содержание:

Комплект поставки, технические характеристики и цена

Технические характеристики
Экран
Тип экранаЖК-панель IPS со светодиодной подсветкой
Диагональ42 дюйма, 106 см
Размер изображения930 на 523 мм
Разрешение1920×1080 пикселей
Соотношение сторон16:9
ЯркостьНет данных
Контрастность2 000 000:1 динамическая
Интерфейсы
Антенный входАналоговый и цифровой ТВ-тюнеры (DIN 75 Ом)
AV1 InКомпонентный видеовход (3 RCA), композитный видеовход (RCA), стереоаудиовход (2 RCA)
AV2 InКомпозитный видеовход (RCA), стереоаудиовход (2 RCA)
AV3 InКомпозитный видеовход (RCA), стереоаудиовход (2 RCA)
HDMI1/2/3HDMI-входы, видео и стереоаудио (LPCM 48/44,1/32 кГц), HDAVI Control 5, обратный аудиоканал (только HDMI2), прием аналогового аудиосигнала на AV2 для HDMI1/2 и на AV3 для HDMI3
PCVGA-видеовход, прием аналогового аудиосигнала на AV2
Выход на наушникиРазъем 3,5 мм миниджек
Digital Audio OutЦифровой аудиовыход (оптический интерфейс)
Monitor OutКомпозитный видеовыход (RCA) и аналоговый стереоаудиовыход (2 RCA)
EthernetПроводная сеть Ethernet (IEEE802.3) 10Base-T/100Base-TX (RJ-45)
Common InterfaceСлот для карты доступа (PCMCIA)
USB 1/2USB-интерфейс 2.0 (гнездо типа А, 5 В, макс. 500 мА), чтение с внешних накопителей (FAT16/FAT32/exFAT), поддержка Wi-Fi-адаптера (DY-WL10E-K), видеокамеры (TY-CC10W) и USB-клавиатуры
КартоводСлот для SD-карт (SDXC/SDHC/SD-совместимый)
Совместимые видеосигналы
Композитный и S-VideoPAL, PAL60, SECAM, NTSC 3.58, NTSC 4.43
Компонентный480i, 576i, 480p, 576p, 720p, 1080i@50/60 Гц
VGA640×400—1366×768@60 Гц
HDMI480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/50/60 Гц
Аналоговый ТВ-тюнерVHF/UHF/CATV; PAL/SECAM/M.NTSC (B/G/H, I, D/K, L/L'), NICAM/A2, телетекст
Цифровой ТВ-тюнерDVB-T (MPEG2 и MPEG4-AVC(H.264)), телетекст
Другие характеристики
Акустическая системаСтереофонические (140×35 мм, 8 Ом) громкоговорители, 2×10 Вт при 10% КНИ
Особенности
  • Сертификация ISFccc
  • Технологии 24p Smooth Film и Motion Picture Pro
  • Функция Super Resolution
  • Viera Image Viewer
  • Viera Cast
  • Viera Link
  • Поддержка DLNA
  • и т. д.
Размеры (Ш×В×Г)1032×697×329 мм с подставкой,
1032×655×77 мм блок экрана
Масса21,5 кг с подставкой, 18,5 кг без подставки
Потребляемая мощность142 Вт, 0,3 Вт в режиме ожидания
Напряжение питания220-240 В, 50/60 Гц
Рекомендованная розничная цена на момент написания статьи 49000 руб.
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Ссылка на сайт производителяwww.panasonic.ru
Комплект поставки
  • Телевизор
  • Комплект подставки (основание, стойка, винты)
  • Пульт ДУ и два элемента питания AA для него
  • Руководство пользователя
Отчет MonInfo HDMI

Внешний вид

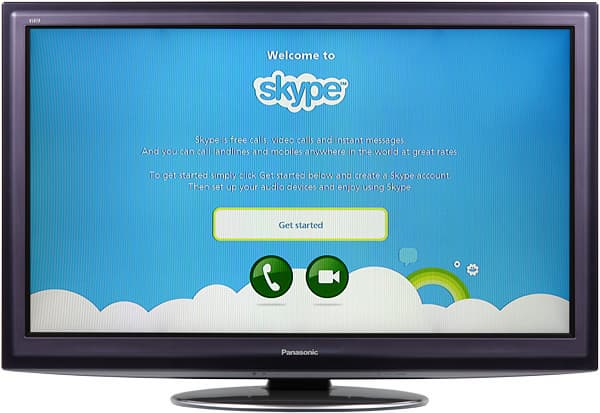

Изображение на экране - не имитация — Panasonic Viera TX-LR42D25

Телевизор не бьет рекордов по толщине, но все же его корпус довольно тонкий и только в нижней части он заметно утолщается.

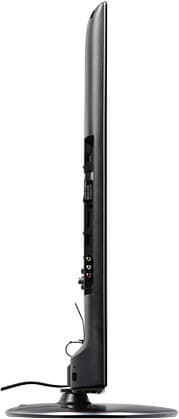

Side — Panasonic Viera TX-LR42D25

Материал корпуса — это черный матовый пластик. Фронтальная декоративная рамка, которая на пару миллиметров не доходит до границ экрана, изготовлена из прозрачного пластика, через который отсвечивает серебристое покрытие. В итоге рамка переливается и слегка меняет оттенок в зависимости от условий освещения. Сам экран черный матовый и слабо бликующий. Периметр корпуса окантован узкой вставкой из пластика с серо-серебристым покрытием, уширяющейся в нижней части. Там, ближе к центру располагаются ИК-приемник, датчик освещенности и индикатор состояния (неяркий, светится красным в режиме ожидания, зеленым — при работе, и мигает, когда телевизор принимает сигналы с пульта). На левом боку есть несколько разъемов,

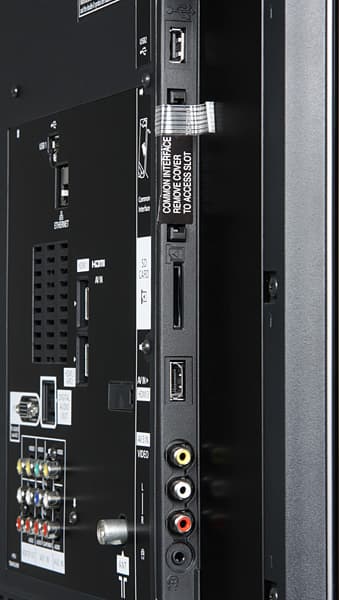

Connectors — Panasonic Viera TX-LR42D25

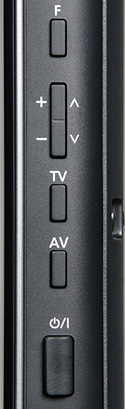

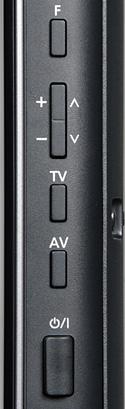

на правом — кнопка питания и кнопки управления.

Buttons — Panasonic Viera TX-LR42D25

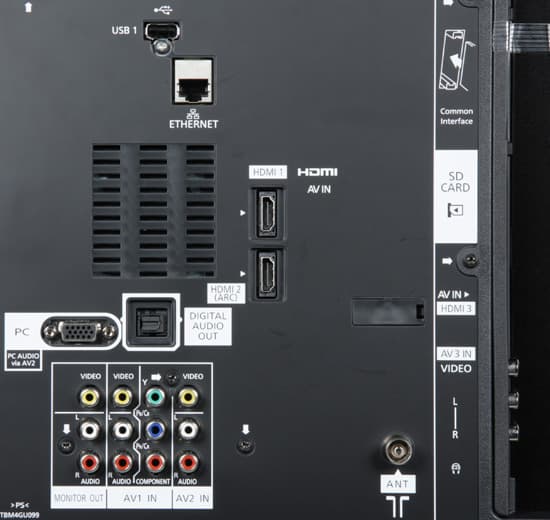

Остальные интерфейсные разъемы находятся на задней панели.

Connectors — Panasonic Viera TX-LR42D25

Ориентированы разъемы назад, перпендикулярно экрану. Кабель питания выходит из корпуса в нижней части. Пластиковый хомут, закрепленный на задней панели, поможет стянуть отходящие кабели в аккуратный пучок или зафиксировать моток кабеля питания при транспортировке телевизора. На задней панели находятся 4 резьбовых отверстия для монтажа на настенном кронштейне.

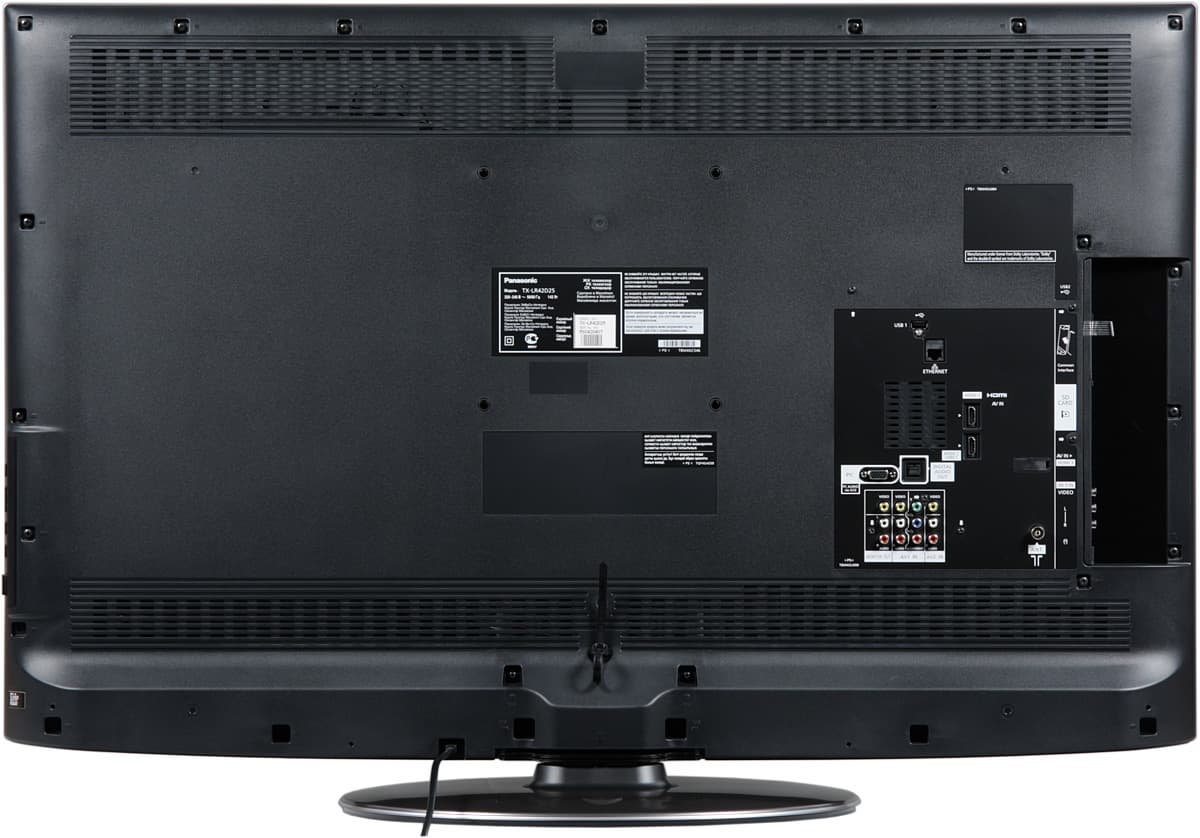

Rear — Panasonic Viera TX-LR42D25

Охлаждение пассивное — воздух проходит через решетки на задней панели. При взгляде снизу на нижней грани можно обнаружить решетки, за которыми находятся громкоговорители с овальными диффузорами. Основание штатной подставки закрыто пластиковой накладкой с зеркально-гладким темно-серым и слегка серебристым покрытием и имеет окантовку из пластика с серебристым покрытием.

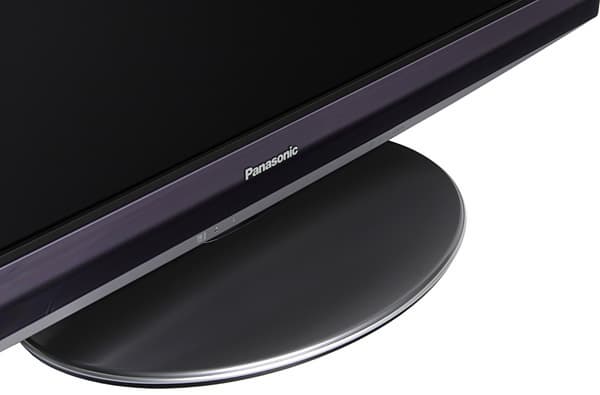

Stand — Panasonic Viera TX-LR42D25

Снизу основание усилено толстой стальной пластиной, на которую наклеены площадки из упругого пластика. Стойка подставки изготовлена из стального профиля и винтами прикручивается к пьедесталу на основании подставки и к корпусу телевизора. Телевизор стоит на подставке устойчиво и строго вертикально. Его можно только поворачивать вправо-влево на 15°, при этом стойка с пьедесталом вращаются на основании. В задней части подставки имеется отверстие, предназначенное для крепления ремешка, предотвращающего опрокидывание телевизора (вторым концом ремешок крепится к столу или к стойке).

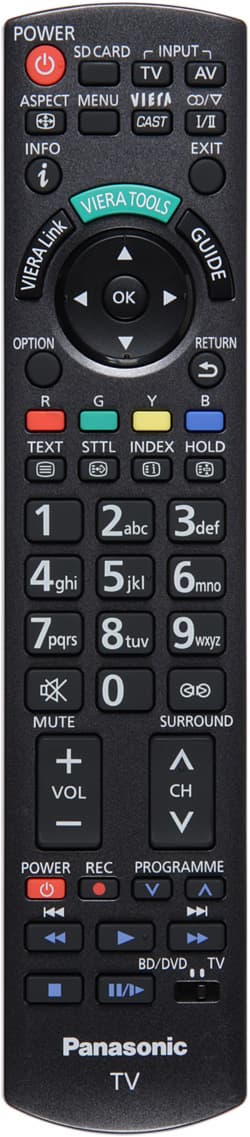

Пульт

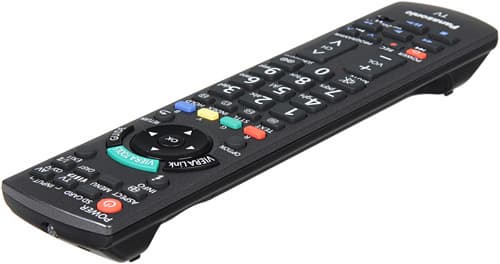

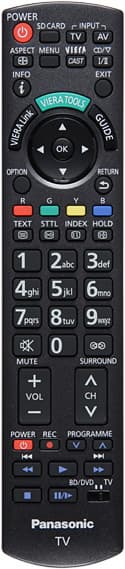

Remote control — Panasonic Viera TX-LR42D25

Форма корпуса пульта эргономичная, а расположенные вдоль корпуса элементы питания улучшают балансировку. Цифровые кнопки и две самые главные кнопки-качалки большие, есть удобная четырехпозиционная навигационная кнопка с кнопкой OK в центре, подписи к кнопкам контрастные и достаточно крупные.

Remote control — Panasonic Viera TX-LR42D25

Движковый переключатель определяет режим функционирования группы кнопок, предназначенных для управления подключенной к телевизору техникой. В положении TV сигналы с пульта передаются на телевизор и от него по интерфейсу HDMI (функция Viera Link) на подключенную технику, также в этом режиме этими кнопками управляется собственный мультимедийный плеер телевизора. Переключив движок в положение BD/DVD, этим пультом можно непосредственно управлять техникой от Panasonic (домашним кинотеатром, DVD-плеером и т. д.). Пульт оснащен двумя ИК-излучателями: один направлен вперед, другой вперед и вниз, что позволяет держать пульт направленным немного вверх — так удобнее, и обозначения кнопок лучше видно.

Коммутация

Отметим несколько моментов: нет ни одного разъема SCART, есть цифровой тюнер DVB-T, в интерфейсе HDMI2 присутствует обратный аудиоканал, по которому аудиосигнал в цифровом виде можно передавать от телевизора на ресивер, SD-картовод поддерживает карты вплоть до SDXC (до 64 Гбайт), телевизор оснащен двумя портами USB. К этим портам можно подключать внешние USB-накопители (в том числе и жесткие диски, но поддерживаются только файловые системы FAT16, FAT32 или exFAT), Wi-Fi-адаптер (опциональную модель DY-WL10E-K), видеокамеру (модель TY-CC10W, для клиента Skype) и практически любую USB-клавиатуру (которая работает только в оболочке Viera Cast). Входу можно присвоить имя, выбрав из списка предустановленных или введя свое, также вход можно отметить как неиспользуемый.

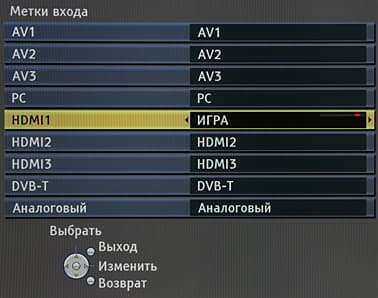

OSD — Panasonic Viera TX-LR42D25

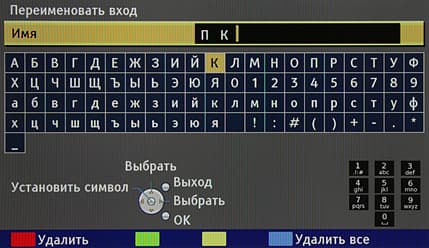

OSD — Panasonic Viera TX-LR42D25

Телевизор понимает признак типа контента, передаваемого по HDMI. При включении соответствующей функции телевизор будет, например, переключаться в режим Фото, если на подключенном плеере запущен режим просмотра JPG-изображений. Разумеется, эта функция должна поддерживаться и источником.

OSD — Panasonic Viera TX-LR42D25

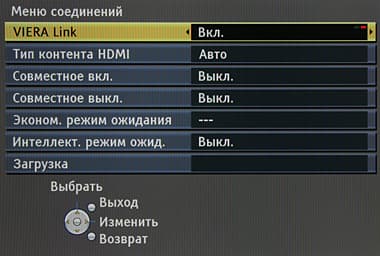

Заявлена поддержка управления внешними устройствами по HDMI (функция Viera Link), в том числе совместное включение, выключение и т. д. Правда работать Viera Link, скорее всего, будет только при подключении техники Panasonic. Для использования сетевых функций телевизор необходимо подключить к проводной сети Ethernet или к беспроводной точке доступа (нужен упоминавшийся выше адаптер).

OSD — Panasonic Viera TX-LR42D25

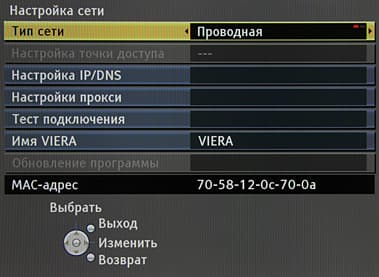

В меню настраиваются параметры сетевого подключения, включая параметры работы через прокси-сервер.

Меню и локализация

Меню крупное, шрифт удобочитаемый, навигация удобная и экономная. При настройке изображения меню с экрана исчезает, остается только одна строчка с параметром, что позволяет без помех оценить вносимые изменения. Существует короткое (1-3 пункта) контекстное меню, вызываемое кнопкой OPTION. Есть русская версия графического интерфейса. Перевод, в целом, хороший.

Дополнительные возможности

Выбранные ТВ-каналы и входы (все сразу или по отдельности) можно заблокировать PIN-кодом (защита от детей). Таймер на выключение имеет диапазон 15—90 мин. Функция Авто Режим ожидания выключит телевизор, если в течение заданного времени (2 или 4 часа) не выполнялось никаких действий. Можно активировать автоматическое выключение экрана через 5—20 секунд в режиме приема радиостанции. В режиме Игра можно включить вывод на экран времени непрерывной работы в этом режиме с периодичностью в 30 мин.

Звук

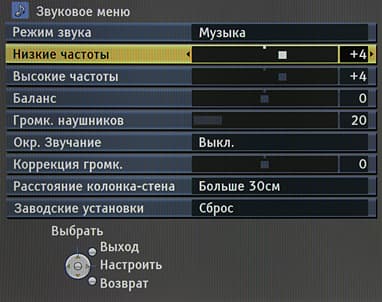

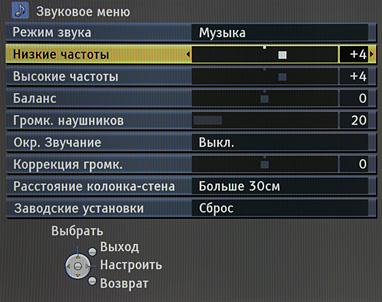

В телевизоре есть регулировки уровня высоких и низких частот и восьмиполосный эквалайзер, доступный в пользовательском режиме. Также на странице Звуковое меню есть настройки стереобаланса, громкости в наушниках и отдельная для каждого источника и TB-канала дополнительная коррекция уровня громкости.

OSD — Panasonic Viera TX-LR42D25

Облагородить звук могут три режима окружающего звучания. Настройка Расстояние колонка-стена оказывает влияние на передачу низких частот. В режимах приема цифрового телевидения, в случае многоканального звука при приеме аналогового ТВ или при работе телевизора в режиме мультимедийного плеера становятся доступными еще ряд настроек, позволяющих выбирать предпочтительный формат звуковой дорожки, регулирующих режим работы цифрового выхода и т. п. При подключении наушников встроенные громкоговорители не отключаются. Для их отключения нужно воспользоваться кнопкой на пульте или просто уменьшить громкость до нуля.

Встроенные акустические системы хорошо передают средние и высокие частоты, хуже низкие. Стереоэффект есть. Громкость достаточная для средних размеров комнаты. Даже на большой громкости искажения звука не очень большие, выраженного «пластмассового» призвука нет.

Звук в наушниках чистый, хорошо воспроизводятся все частоты, запас громкости огромный, уровень фоновых помех ниже слышимого.

ТВ-тюнер

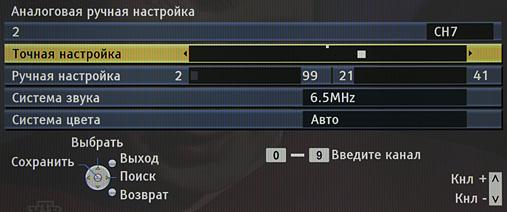

При приеме на комнатную антенну в условиях нашего тестового помещения аналоговый тюнер телевизора нашел 13 станций: 4 показывали очень хорошо (на незначительные помехи можно было не обращать внимания), 6 — приемлемо (помехи выражены, но смотреть можно) и 3 — плохо (канал принимался уверенно, но смотреть невозможно). Список каналов, полученный в результате автопоиска, можно отсортировать вручную. В свойствах канала редактируются: система звука, система цвета, название и флаг пропуска. Кроме того, можно подправить частоту вручную и запустить поиск от текущего канала.

OSD — Panasonic Viera TX-LR42D25

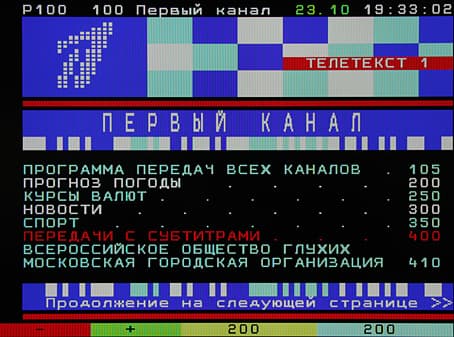

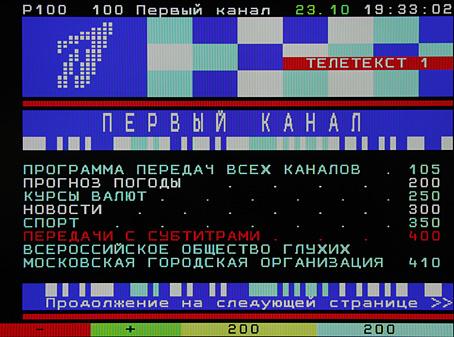

Телевизор показывает телетекст (для русского нужно выбрать Восток 1 в установках) и декодирует стереозвук (NICAM/A2).

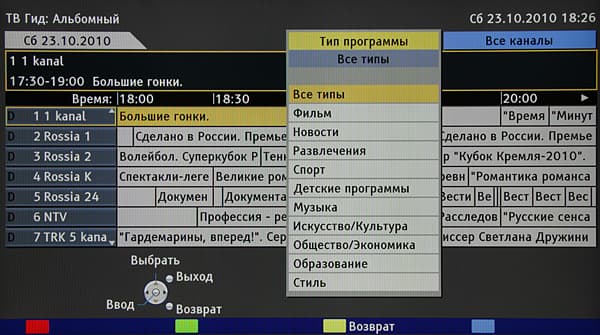

Цифровой тюнер телевизора нашел в эфире несколько телевизионных и радиоканалов. Цифровые каналы можно настроить в ручном режиме, при этом очень помогают индикаторы качества и уровня сигнала.

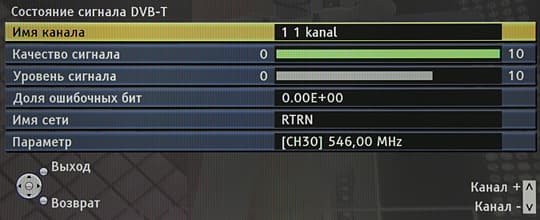

OSD — Panasonic Viera TX-LR42D25

Помимо в целом лучшего качества изображения и звука (правда, оно зависит и от качества кодирования, которое не всегда высокое) цифровое телевидение отличается от аналогового дополнительной информационной поддержкой, в частности в виде программы телепередач:

OSD — Panasonic Viera TX-LR42D25

Также в цифровом виде может передаваться телетекст:

OSD — Panasonic Viera TX-LR42D25

Настройки изображения

Настроек относительно много. Отметим, что настройки Контраст и Яркость влияют на уровень белого и черного, а настройка Подсветка непосредственно регулирует яркость подсветки.

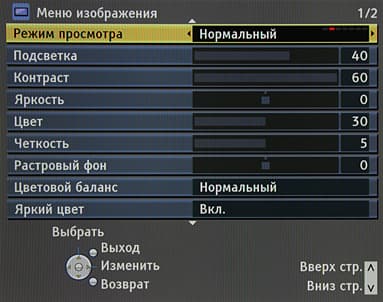

OSD — Panasonic Viera TX-LR42D25

OSD — Panasonic Viera TX-LR42D25

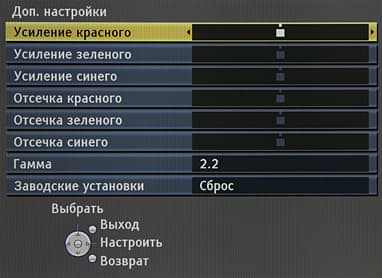

Если включить режим Улучшен.(isfccc), то дополнительно появляется возможность подправить цветовой баланс регулировкой интенсивности красного и синего цветов и их смещения, выбрать профиль гамма-кривой, а при активных профилях Профессиональный1/2 становятся доступными регулировки оттенка и насыщенности трех основных цветов.

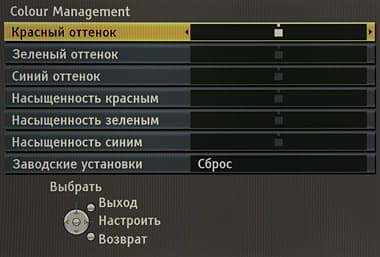

OSD — Panasonic Viera TX-LR42D25

Включение Режим Эко активирует датчик освещенности на передней панели — в темноте телевизор будет понижать яркость автоматически. Включение функции Энергосохр. немного понижает яркость и соответственно энергопотребление. Внесенные изменения в значения настроек автоматически сохраняются для каждого источника, сбросить их на изначально соответствующие выбранному профилю можно с помощью меню. Несанкционированное изменение настроек можно предотвратить, воспользовавшись блокировкой PIN-кодом. Ряд настроек из профилей Профессиональный1/2 можно скопировать в другие профили.

Режимов геометрической трансформации 8: 16:9 — подойдет для просмотра картинки 16:9 и анаморфированных фильмов, 14:9 — для LetterBox формата 14:9, Панорамный — неравномерное увеличение (растяжение от центра по горизонтали), вариант просмотра картинки 4:3 на широкоформатном экране телевизора, 4:3 — картинка 4:3 в центре экрана, по бокам — черные полосы, Увеличение 1 — для LetterBox, Увеличение 2 — для просмотра анаморфированных или широкоформатных фильмов 2,35:1 без черных полос сверху и снизу, Увеличение 3 для LetterBox 2,35:1 без черных полос. В случае HD-сигналов с картинкой 4:3 в центре можно выбрать режим 4:3 полноэкранный. В режиме Авто телевизор сам пытается подобрать оптимальный тип трансформации, используя специальные флаги/сигналы в видеосигнале или в разъеме и анализируя картинку на наличие черных полей. При Режим 16:9 Overscan = Вкл. изображение немного увеличивается, так что возможные помехи по периметру выходят за область отображения. Кнопка HOLD на пульте «замораживает» картинку.

Viera Tools

Мультимедийный плеер мы рассмотрели в статье про телевизор Panasonic Viera TX-PR42G20 (часть вторая).

Функциональность Viera Cast в основном описано в предыдущих статьях (см., например, статью и вебкаст.). На момент тестирования посредством Viera Cast, реализованной в этом телевизоре, можно было просматривать/прослушивать 14 каналов (YouTube, Picasa Web Albums, погодный сервис и т. д.).

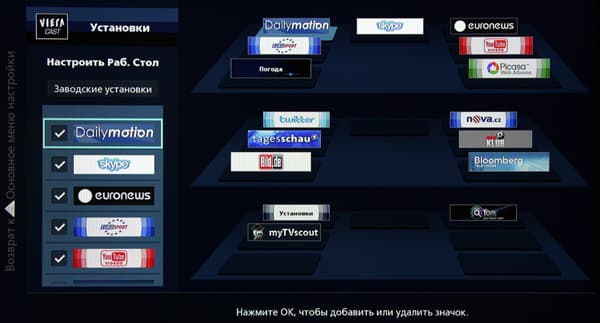

Viera Cast — Panasonic Viera TX-LR42D25

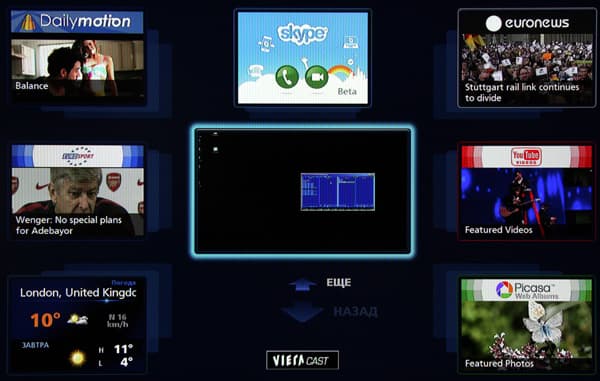

Стартовые экраны каналов размещаются на трех страницах, при этом их расположение можно изменять.

Viera Cast — Panasonic Viera TX-LR42D25

Расскажем чуть подробнее о новой функции — о клиенте Skype. Чтобы запустить Skype, кроме установленного подключения к интернет (впрочем, без наличия подключения Viera Cast вовсе не запустится), необходимо подключить к телевизору видеокамеру Panasonic TY-CC10W, доступную как дополнительная опция.

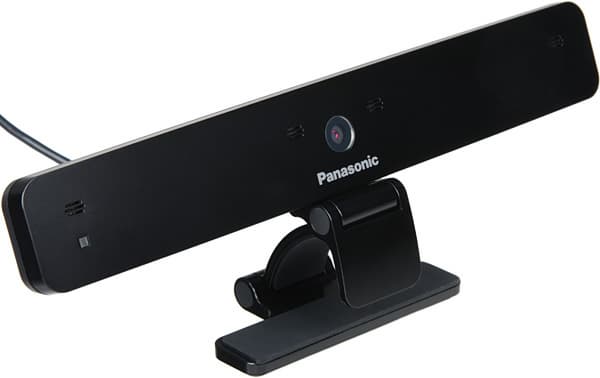

TY-CC10W — Panasonic Viera TX-LR42D25

TY-CC10W — Panasonic Viera TX-LR42D25

Эта видеокамера имеет следующие характеристики:

Технические характеристики
ИнтерфейсUSB 2.0
Питание5 В от USB, 1,4 Вт максимум
ВесПримерно 200 г с кабелем
ОбъективF2,0, угол обзора 56,8 градуса в HD-режиме
Датчик изображения1/4 дюйма, КМОП
Разрешение1280 на 720 пикселей
Формат передачиH.264 (YUV), до 22 кадр/с в HD-режиме, до 30 кадр/с в VGA-режиме
Микрофон4 шт.

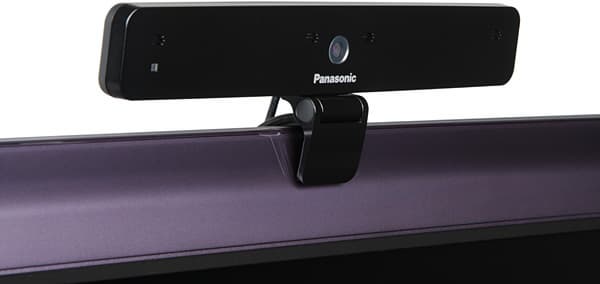

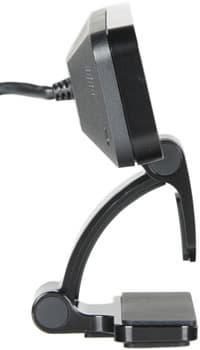

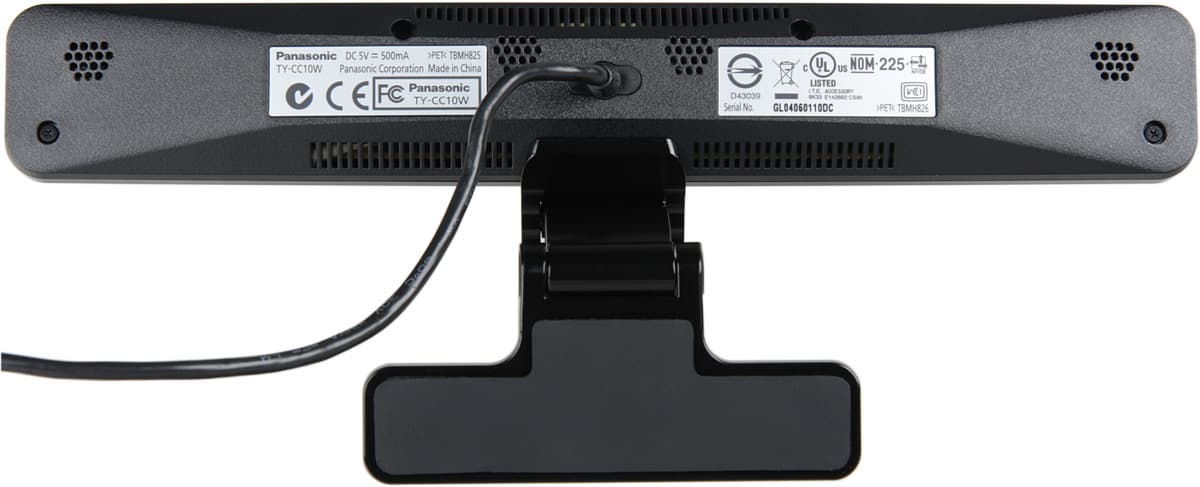

Камера оснащена универсальным двухшарнирным кронштейном с четырьмя резиновыми прокладками, позволяющим как закреплять камеру на верхней кромке экрана практически любого телевизора, так и просто ставить ее на горизонтальную поверхность.

TY-CC10W — Panasonic Viera TX-LR42D25

TY-CC10W — Panasonic Viera TX-LR42D25

При этом сохраняется возможность изменения ориентации объектива по вертикали. Длина кабеля составляет 3 м. Корпус камеры и кронштейн изготовлены из черного матового пластика.

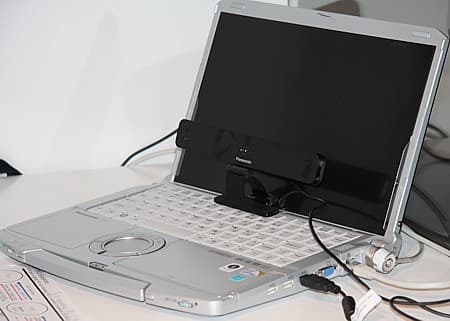

Эту камеру, видимо, можно подключать не только к телевизору, но и к компьютеру. По крайней мере, именно с ее помощью на конвенции в Мюнхене устанавливалась связь по Skype между ноутбуком и телевизором с такой же камерой.

TY-CC10W — Panasonic Viera TX-LR42D25

Однако драйвера к ней Panasonic не распространяет, поэтому пришлось оценивать качество по снимкам с экрана, сделанным в клиенте Skype. Качество изображения зависит от разрешения и степени сжатия потока, которые клиент Skype устанавливает автоматически в зависимости от текущего качества соединения. При тестировании Сеть работала не очень устойчиво, так как из-за особенностей нашего подключения к интернет, пришлось использовать цепочку из подключенного по VPN компьютера, раздающего интернет через Wi-Fi-адаптер на роутер, которому в свою очередь мы подключали телевизор Ethernet-кабелем или с помощью Wi-Fi-адаптера DY-WL10E-K.

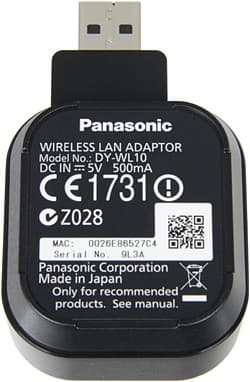

DY-WL10E-K — Panasonic Viera TX-LR42D25  DY-WL10E-K — Panasonic Viera TX-LR42D25

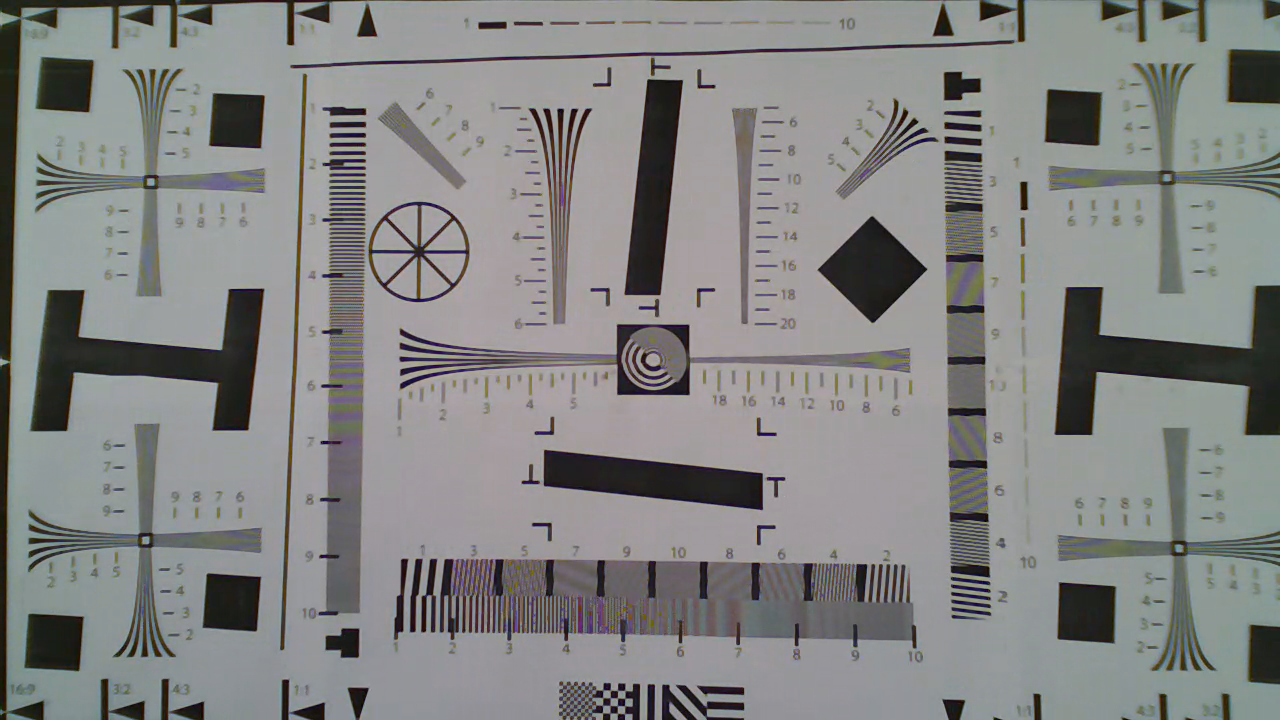

Во время одного из лучших по качеству сеанса удалось получить видео с разрешением 1280 на 720 пикселей и захватить приведенный ниже кадр с тестовой таблицей.

TY-CC10W — Panasonic Viera TX-LR42D25

О фактическом разрешении камеры судить сложно, так как разрешение могло быть снижено при кодировании сигнала, тем не менее, видно, что оно как минимум не хуже 500 ТВЛ. Микрофоны камеры имеют довольно высокую чувствительность, а автоматическая регулировка громкости имеет большой диапазон, в результате в тихом окружении слышно негромкий голос, а в громком месте звук не искажается.

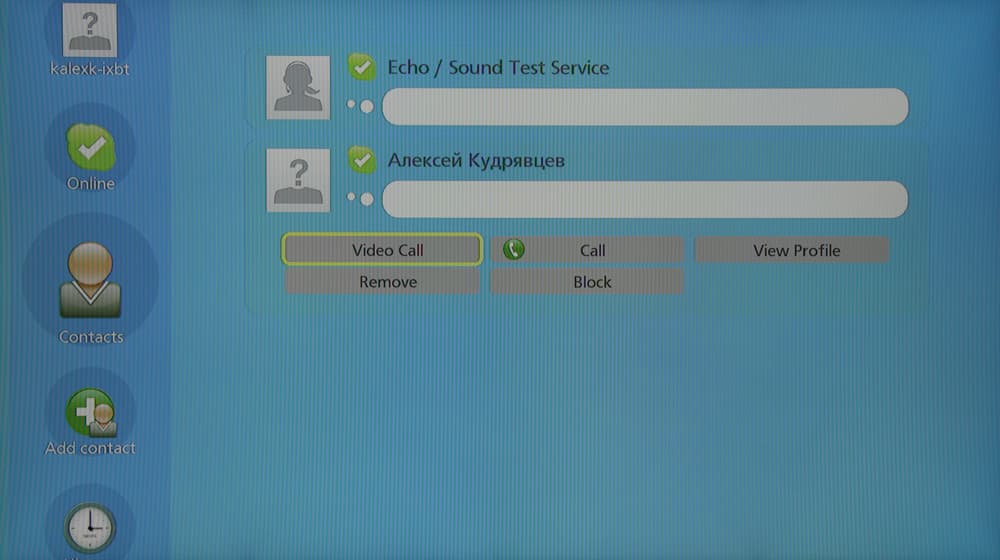

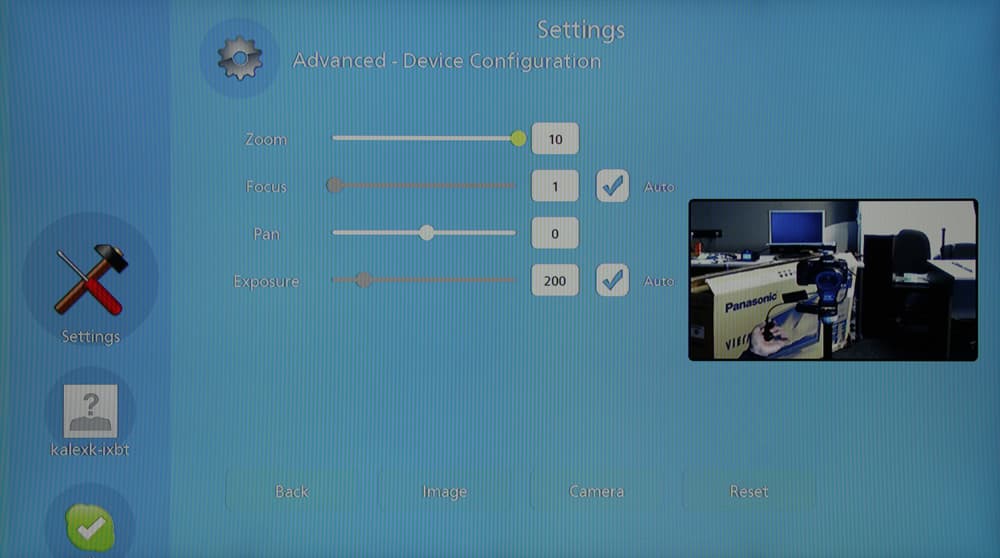

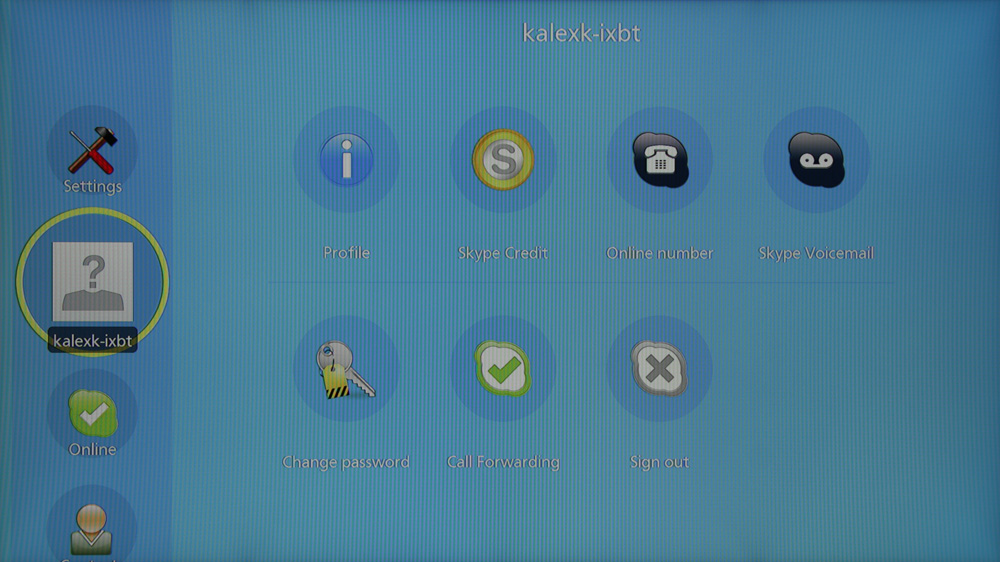

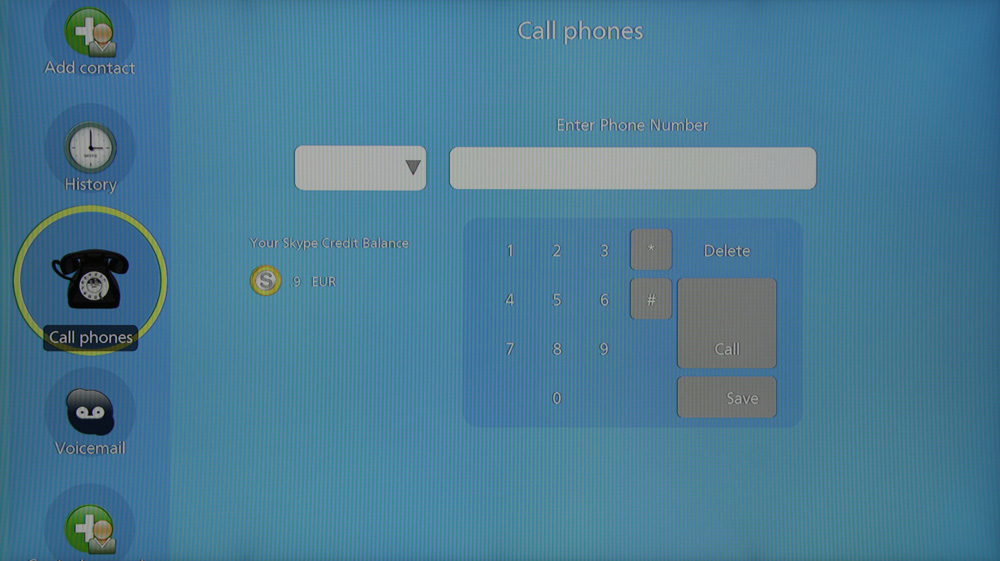

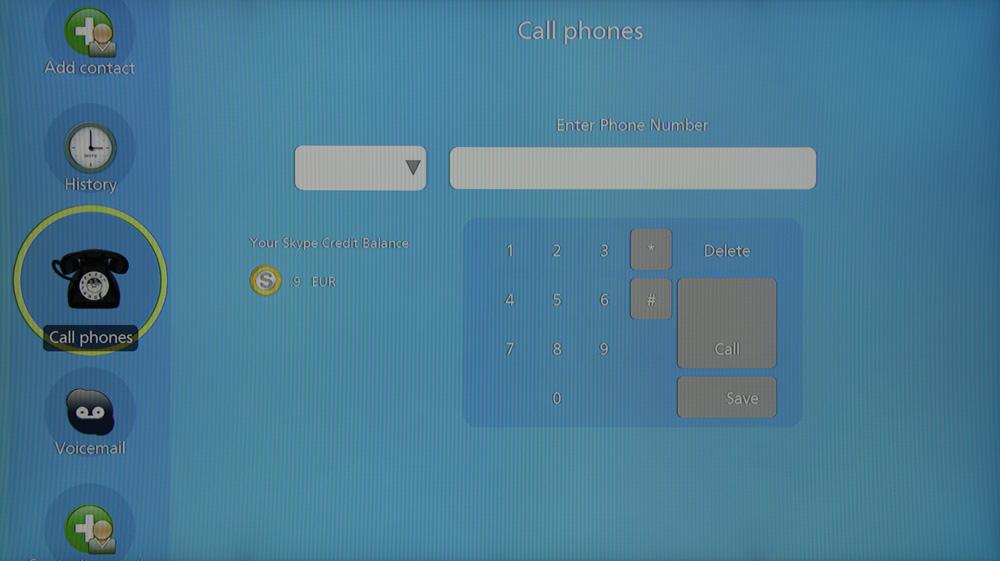

Итак, подключив камеру, пользователь может начать работу со Skype. При первом включении Skype можно или ввести данные существующей учётной записи, или создать новую.

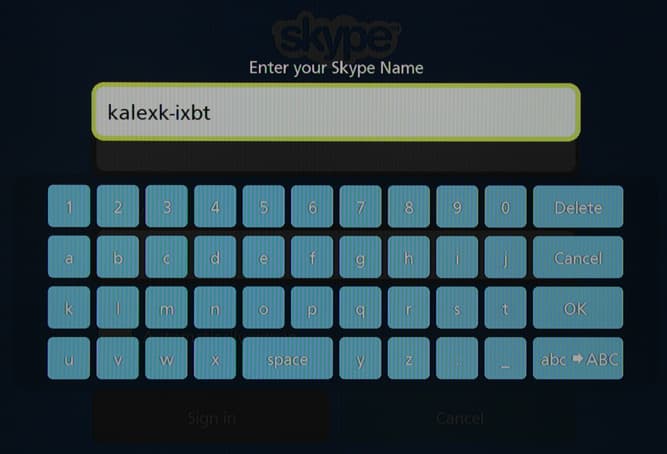

Skype — Panasonic Viera TX-LR42D25  Skype — Panasonic Viera TX-LR42D25

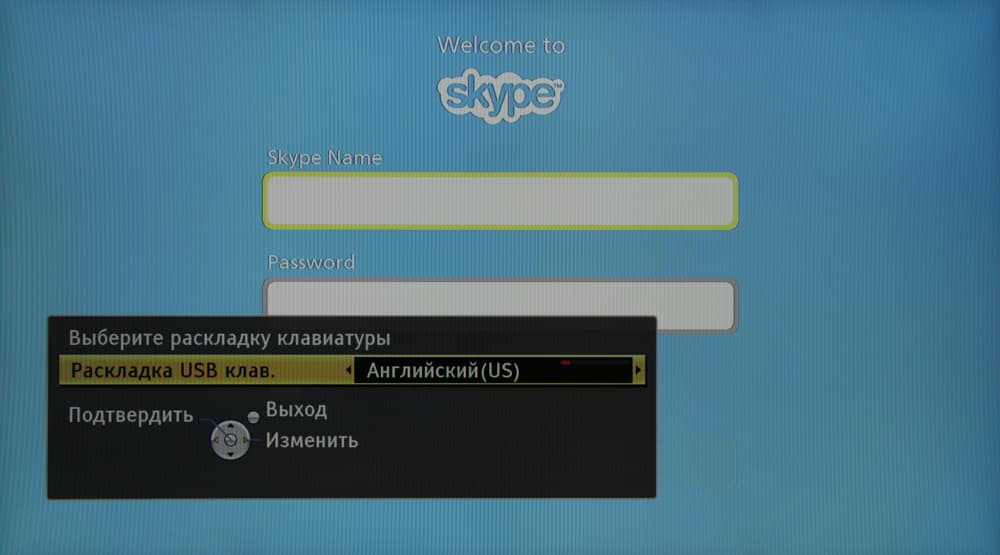

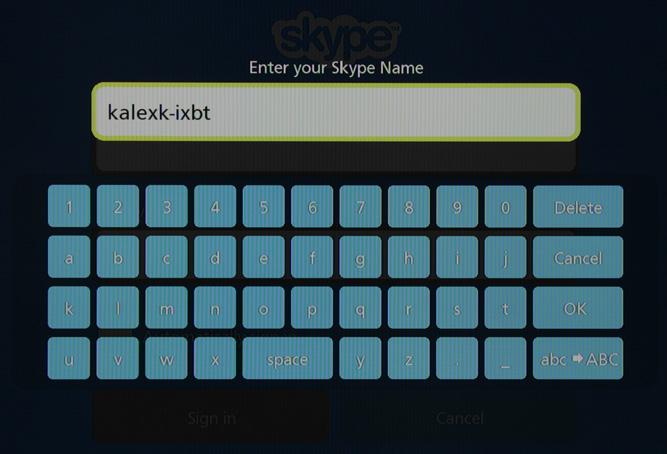

Текст в полях можно вводить с помощью виртуальной клавиатуры, но удобнее с помощью подключенной к телевизору USB-клавиатуры, при этом в настройках выбирается раскладка (кириллическая есть). Затем в качестве проверки на экран выводится картинка с камеры и предлагается или выполнить тестовый звонок, или начать работу со Skype. В окне клиента в левой части расположены иконки, выбрав одну из которых пользователь попадает на страницы с настройками оборудования и профиля, выбора текущего статуса, списка контактов, истории звонков и т. д.

Skype — Panasonic Viera TX-LR42D25  Skype — Panasonic Viera TX-LR42D25

Текстовые сообщения не поддерживаются (хотя наличие возможности подключения клавиатуры сделало бы такой вид общения весьма удобным), можно только совершать обычные звонки на телефон или обычные и видеозвонки пользователям Skype.

Skype — Panasonic Viera TX-LR42D25  Skype — Panasonic Viera TX-LR42D25

Все достаточно просто и понятно, по крайней мере, для тех, кто уже пользовался Skype или хотя бы чуть-чуть знает английский язык. Да, интерфейс Skype в этом телевизоре на английском языке, но возможно, русский язык будет добавлен в следующих версиях Viera Cast.

Работа с источниками видеосигнала

При VGA-подключении поддерживаются несколько режимов (1024×768, 1280×768, 1366×768), но разрешение 1920 на 1080 пикселей не поддерживается. Оптимальным является использование режима 1366×768, при этом нужно на видеокарте выставить разрешение 1360 на 768 пикселей, вручную выбрать режим 1366×768 на телевизоре и при необходимости подстроить фазу и положение картинки. Никакую информацию по DDC телевизор не передает и определяется на компьютере как стандартный аналоговый дисплей.

В случае DVI-подключения (с помощью простого кабеля-переходника с HDMI на DVI) режим 1920 на 1080 поддерживается, при этом нет никакой интерполяции (если отключить оверскан), картинка выводится пиксель в пиксель, градации различаются как в тенях, так и в светах (для этого нужно выбрать расширенный диапазон в настройках, и при этом почему-то чуть-чуть понижается яркость белого). Черно-белые сетки пикселей через 1 выводятся четко и без артефактов. Качество вывода тонких цветных линий высокое, но цветовая четкость по горизонтали все же немного занижена, особенно для зеленого цвета.

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Panasonic DMP-BDT100. Телевизор поддерживает режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, незначительный завал в тенях не выходит за безопасные границы, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. Яркостная и цветовая четкости всегда очень высокие.

При подключении к источникам аналоговых видеосигналов четкость картинки приближается к пределу возможностей соответствующих интерфейсов. Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков отображаются как в светах, так и в тенях (незначительный завал в тенях не выходит за границы безопасного диапазона).

Чересстрочные видеосигналы в прогрессивное изображение телевизор преобразует по простому алгоритму: меняющиеся участки изображения выводятся по полям, с дрожащими горизонтальными границами и пониженной вертикальной четкостью, неподвижные складываются из смежных полей. По возможности лучше подключать телевизор к источнику прогрессивного сигнала. Функция подавления видеошумов работает очень мягко. При масштабировании из низких разрешений даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцов на диагоналях не видно. Отметим наличие функции Сверхвысок. разрешение, которая при включенном оверскане или, если разрешение входного сигнала меньше Full HD, повышает четкость изображения с помощью интеллектуального алгоритма, уменьшающего артефакты.

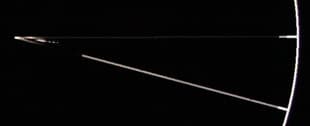

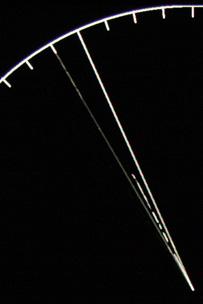

Функции вставки промежуточных кадров (Motion Picture Pro или 24p Smooth Film) работают превосходно. Артефактов очень мало, то есть бывают моменты, когда промежуточное положение объекта рассчитывается неправильно, но в большинстве случаев все ограничивается малозаметной рябью на границах объектов в движении. Сколько точно промежуточных кадров может рассчитывать телевизор мы не знаем, но тест с двигающейся стрелкой показал, что как минимум по одному кадру вставляется как при частоте 60 кадр/с, так и при 24 кадр/с. На фотографиях ниже видны рассчитанные промежуточные положения движущейся стрелки (короткие отрезки из центра) при этих частотах кадров.

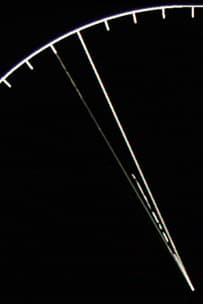

Motion Picture Pro — Panasonic Viera TX-LR42D25  24p Smooth Film — Panasonic Viera TX-LR42D25

Эта функция, кроме устранения строба (который очень заметен в случае кинофильмов с 24 кадр/с) также повышает четкость фона при панорамировании камеры и четкость быстродвижущихся объектов. Правда, сопоставление с плазменным телевизором Panasonic Viera TX-PR42GT20 показало, что динамическая четкость при включенной Intelligent Frame Creation или 24p Smooth Film у плазменного телевизора все же немного выше.

Аппаратное тестирование

Измерение яркостных характеристик и энергопотребления

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5°) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Режим — True Cinema.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,42 кд/м² −10,3 22
Яркость белого поля 371 кд/м² −6,2 6,9
Контрастность 883:1 −16,1 8,6

Аппаратные измерения показали, что контрастность высокая, а равномерность белого поля очень хорошая, черного и контрастности — немного хуже. В режимах Динамический и в ряде других работает динамическая подстройка яркости — для темных сцен яркость понижается, для светлых — повышается, что улучшает визуальное восприятие темных сцен. Максимальная степень регулировки происходи в режиме Динамический — при черном поле во весь экран подсветка просто выключается, и динамическая регулировка яркости точно отсутствует в режиме True Cinema. Для режима Игра динамическая контрастность составила 1060:1, для Нормальный2820:1.

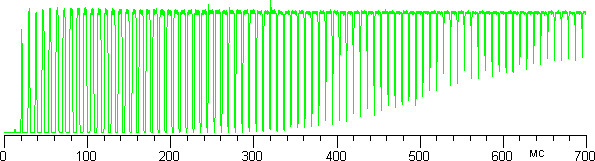

График ниже показывает изменение яркости в момент переключения черного поля на белое в режиме Динамический.

Динамический — Panasonic Viera TX-LR42D25

Видно, что яркость увеличивается от минимума до максимума примерно за 0,7 с. Яркость подсветки регулируется с помощью широтно-импульсной модуляции. Графики ниже показывают, как меняется ширина импульсов при уменьшении параметра Подсветка.

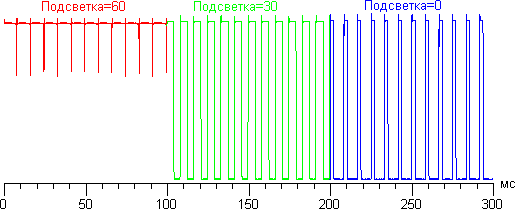

Подсветка — Panasonic Viera TX-LR42D25

При этом частота модуляции не меняется и составляет 120 Гц, что не очень много.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Подсветка Яркость белого поля, кд/м² Потребляемая мощность, Вт
60358125
3019787
091,562
60 + Энергосохр.287108
60 + Режим Эко (в темноте)98,563,7
60 + Режим Эко (в темноте) + Энергосохр.78,759

В режиме ожидания потребление составило 0,3 Вт. Этот режим устанавливается моментально, когда телевизор выключен кнопкой на корпусе, и через некоторое время, если выключение произведено с пульта ДУ.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный равно 15,0 мс (7,8 мс вкл. + 7,2 мс выкл.). Переходы между полутонами происходят в среднем за 11,7 мс в сумме. Видимо, как минимум в режиме Игра, для которого выполнялись измерения, есть небольшой разгон матрицы. Впрочем, всплески на графиках переходов едва выражены, и нет никаких видимых артефактов.

Задержка вывода изображения относительно ЭЛТ-монитора для режима 60 кадр/с составила 25 мс при VGA-подключении и 22 мс при DVI-подключении, а для режима 24 кадр/с и при DVI-подключении она равна 45 мс. Относительно небольшая задержка и малые времена отклика позволяют с комфортом играть в динамичные игры.

Оценка качества цветопередачи

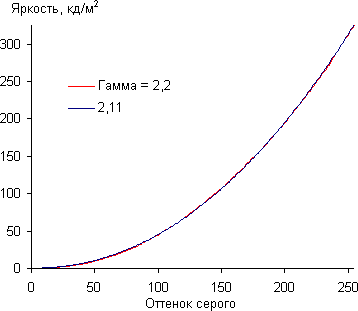

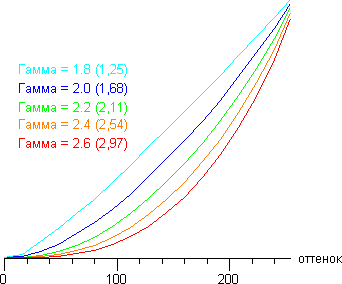

Вид кривой гамма-коррекции зависит от настройки Гамма. Графики ниже получены при измерении яркости 17 оттенков серого при различных значениях Гамма. В скобках приведены показатели аппроксимирующей степенной функции.

Гамма — Panasonic Viera TX-LR42D25

К стандартному значению 2,2 показатель ближе всего при Гамма = 2.2. В режиме True Cinema на шкале серого оттенки различаются от 0 в тенях и до 255 в светах при Яркость = +1 и Контраст = 55. При значительном увеличении параметра Контраст пропадают градации в светах, при уменьшении — уменьшается яркость. При увеличении параметра Яркость растет яркость черного поля (что снижает реальную контрастность), при его уменьшении — пропадают градации в тенях. Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Гамма — Panasonic Viera TX-LR42D25

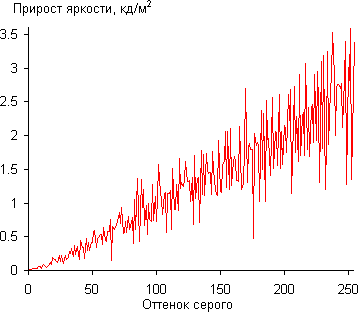

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего. Аппроксимирующая показательная функция практически совпадает с реальной гамма-кривой:

Гамма — Panasonic Viera TX-LR42D25

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват во всех режимах близок к sRGB, ближе всего в режиме True Cinema:

Gamut — Panasonic Viera TX-LR42D25

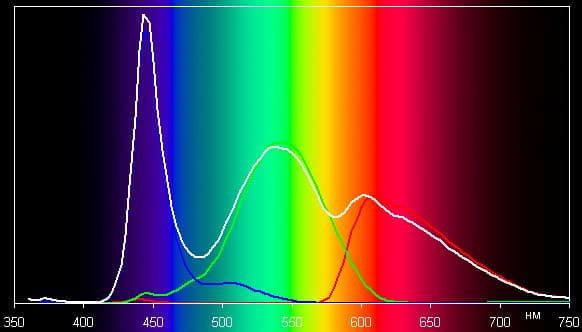

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов) для режима True Cinema.

Spectrum

Компоненты цветов имеют характерный для устройств со светодиодными источниками света унимодальный вид. Цветопередача ближе всего к стандартной в режиме True Cinema. Также мы попытались вручную скорректировать цветопередачу, регулируя усиление и смещение трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

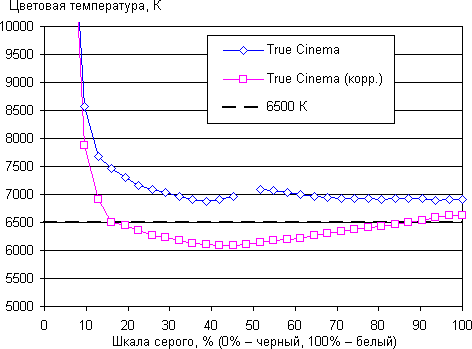

CCT

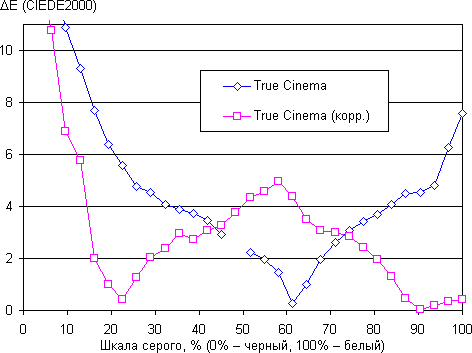

DE

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция немного улучшила цветопередачу, впрочем, для достоверной по бытовым меркам цветопередачи достаточно просто выбрать режим True Cinema.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


По диагонали Яркость черного поля
По диагонали


Яркость черного поля


Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 34/−34
Горизонтальное 45/−46
Диагональное 41/−41

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20 градусах отклонения от перпендикуляра к экрану. Если сидеть близко к экрану, то черное поле по углам уже будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только при отклонении по диагонали вниз пересекает отметку 10:1 в точке 62°. Цветопередача при не очень больших отклонениях меняется незначительно.

Для количественной характеристики ее изменения мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Так как свойства IPS-матрицы фактически симметричны относительно вертикальной и горизонтальной осей, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, влево и по диагонали вверх и влево. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80 градусов с шагом в 5 градусов. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

Color ShiftColor Shift

Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении в любом из трех направлений на уровне 45° ΔE или меньше 3, или лишь немного превосходит этот порог. Можно сделать вывод, что цвета при отклонении от перпендикуляра к экрану практически не меняются.

Выводы

По совокупности характеристик и по функциональному оснащению ЖК-телевизор Panasonic Viera TX-LR42D25 является типичным представителем топовых линеек телевизоров 2010 года от Panasonic. Использование светодиодной подсветки позволило уменьшить толщину корпуса, отчего телевизор стал в профиль выглядеть гораздо элегантнее, чем модели прошлого года с флуоресцентными лампами. Также способность светодиодов включаться и выключаться моментально привела к увеличению динамической контрастности до 2 000 000:1, впрочем, с тем же успехом можно было указать и бесконечность, так как в режиме Динамический при черном поле во весь экран подсветка просто выключается. Отметим, что мультимедийный плеер телевизора не может похвастаться большим разнообразием поддерживаемых форматов, в частности он не воспроизводит видеофайлы в контейнере MKV, но плеер является всего лишь приятным дополнением к основной функции телевизора, поэтому его ограничения мы не причисляем к недостаткам телевизора.

Достоинства:

  • Отличное качество изображения
  • Функция вставки промежуточных кадров, повышающая плавность движения
  • Поддержка воспроизведения различного мультимедийного контента с SD-карт и с USB-носителей
  • Интерактивный доступ к сетевым службам Viera Cast, в том числе в качестве клиента Skype
  • Поддержка серверов UPnP (DLNA)
  • Удобные в использовании пульт и меню
  • Приятный дизайн
  • Отличная русификация

Недостатки:

  • Не поддерживается разрешение 1920 на 1080 при VGA-подключении


Благодарим Московское представительство компании Panasonic
за предоставленное оборудование для проведения теста





Дополнительно

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
