Кинотеатральный Full HD LCD-проектор
Epson EH-TW6000


Проектор за единственным исключением — цвет корпуса у него черный — приходится братом-близнецом ранее протестированного проектора Epson EH-TW5900, поэтому мы позволили сократить описание внешнего вида и функциональности до одной общей фотографии и оставили только изложение результатов аппаратного тестирования.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования 3LCD
Матрица 0,61" (15,4 мм) поколения D9 типа C²Fine, 3 панели, 16:9
Разрешение матрицы 1920×1080
Объектив зум 1,6×, F1,51-1,99, f = 18,2-29,2 мм
Лампа 230 Вт UHE (E-TORL)
Срок службы лампы 4 000 ч яркий / 5 000 ч экономичный режимы
Световой поток 2200 ANSI лм
Контрастность 40 000:1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 1,02 м (1,16-1,90 м)
максимум 4,57 м (5,33-8,66 м)
Интерфейсы
  • Видео/аудиовход, HDMI (в. 1.4, RGB и Y/Cb/Cr (Y/Pb/Pr)-сигналы, поддержка CEC и DeepColor), 2 шт.
  • Видеовход, VGA, mini D-sub 15 pin
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), 3×RCA
  • Видеовход, композитный, RCA
  • Аудиовход, 2×RCA
  • Удаленное управление по RS-232C, D-sub 9 pin (m)
  • Выход для внешнего излучателя 3D-синхронизации, RJ45
  • USB 2.0, гнездо типа A, чтение с внешних накопителей
  • USB, гнездо типа mini-B, сервисный интерфейс
Форматы входного сигнала компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i/p, 576i/p, 720p, 1080i/p, 50/60 Гц
композитные сигналы: NTSC, SECAM, PAL
аналоговые RGB-сигналы: VGA-WXGA: 640x480-1280x800 (отчет MonInfo)
цифровые сигналы (HDMI): VGA-HDTV (отчет MonInfo)
Уровень шума 24 дБ (в экономичном режиме)
Особенности
  • Поддержка стереоскопического режима с последовательным выводом кадров
  • Драйвер панелей 480 Гц
  • Цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений ±30°
  • Функция изображения от двух источников Split screen
  • Встроенные громкоговорители 2×10 Вт
Размеры (ШxВxГ) 420×139,6×365 мм
Масса 6 кг
Потребляемая мощность 358 Вт максимум, 6,3 или 0,35 Вт в ждущем режиме
Напряжение питания 100-240 В, 50/60 Гц
Комплект поставки
  • Проектор с крышкой объектива
  • Кабель питания
  • ИК-пульт ДУ и два элемента питания АА для него
  • Затворные очки (ELPGS01)
  • Краткое руководство
  • Хомут для HDMI-разъема, 2 шт.
  • CD-ROM c инструкциями по эксплуатации на нескольких языках, pdf-файлы, есть на русском языке
  • Гарантийный талон для России
Дополнительные аксессуары
  • Затворные очки (ELPGS01)
  • Внешний излучатель синхросигналов (ELPIE01)
Ссылка на сайт производителя www.epson.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $2180(3)

Внешний вид

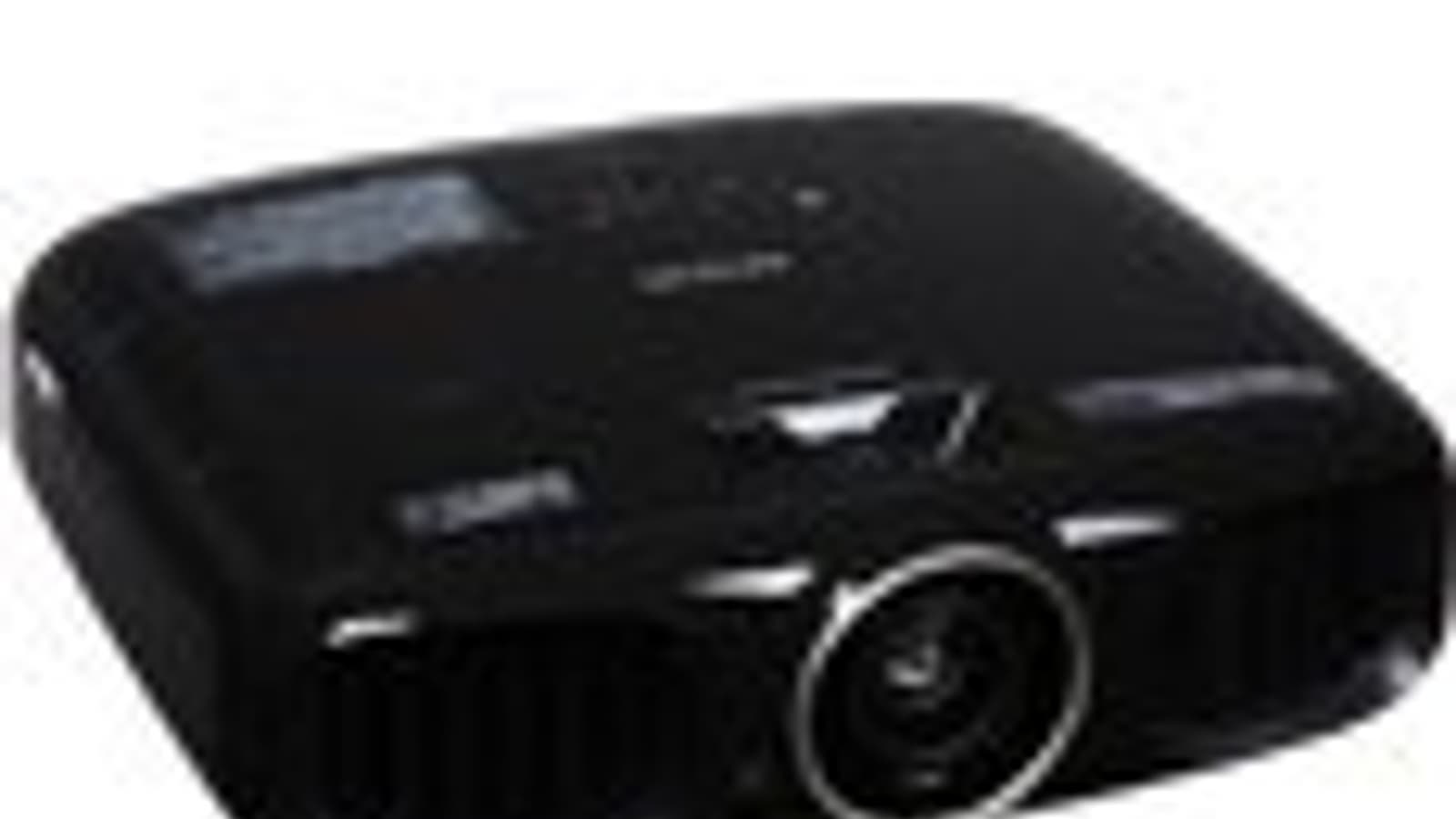

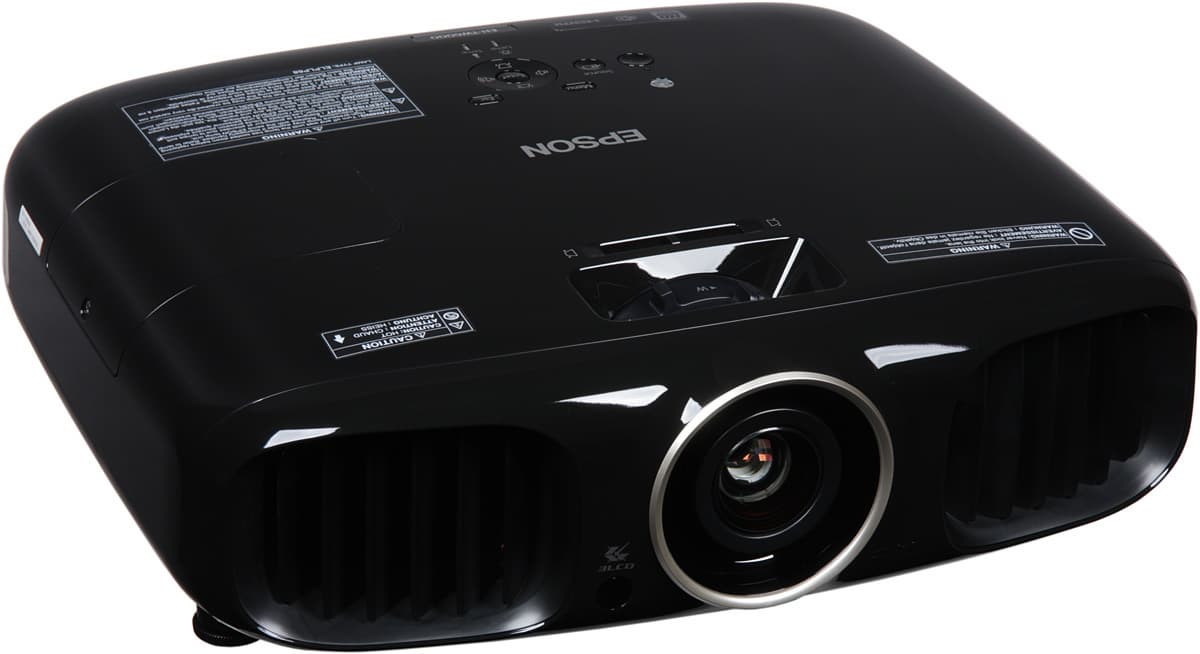

Проектор Epson EH-TW6000, внешний вид

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Epson EH-TW6000 (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран режим Динамический и отключена Автонастр. диафр.):

РежимСветовой поток
2345 лм
Пониженная яркость 1610 лм
Кино (пониженная яркость) 1040 лм
Равномерность
+12%, −25%
Контрастность
407:1

Максимальный световой поток чуть-чуть больше паспортного значения (заявлено 2200 лм). Равномерность освещенности приемлемая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

Режим Контрастность full on/full off
1 645:1
Кино 1 095:1
Максимальное фокусное расстояние 1 935:1
Максимальное фокусное расстояние,
Автонастр. диафр. = Низкая или Выс. скорость
300 000:1

Контрастность немного растет при увеличении фокусного расстояния. При включенной динамической диафрагме контрастность гораздо больше заявленного значения 40 000:1. Впрочем, это динамическая контрастность, полученная при последовательном выводе белого и черного полей во весь экран. При этом на черном поле диафрагма почти полностью закрывается. Такое управление световым потоком нисколько не влияет на реальный контраст в кадре, но восприятие темных сцен несколько улучшается. Без динамической подстройки на темных сценах видно, что уровень черного высоковат.

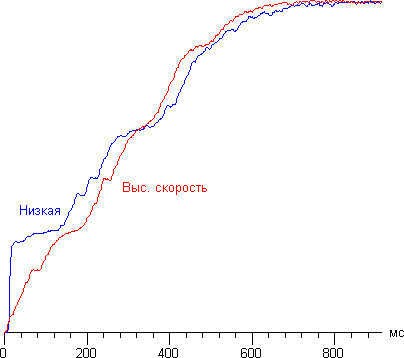

Ниже приведены графики зависимостей яркости от времени при переключении с вывода черного поля на вывод белого поля после 5-секундного периода вывода черного поля:

Проектор Epson EH-TW6000, динамическая регулировка диафрагмы
Графики роста яркости при переключении с черного поля на белое при различных значениях Автонастр. диафр. Для наглядности графики сглажены.

Видно, что подстройка диафрагмы выполняется плавно, и при Автонастр. диафр. равной Низкая пяти секунд вывода черного поля не хватило, чтобы диафрагма закрылась до минимального значения.

Величина параметра Гамма определяет скорее тенденцию, чем точное значение показателя гамма-кривой. Так при Гамма = 2,2 показатель (= 1,94) аппроксимирующей функции отличается от этого значения. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами при последовательном выводе 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255):

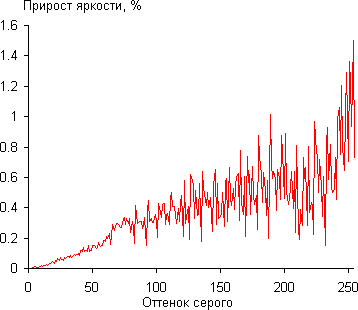

Проектор Epson EH-TW6000, дифференциальная гамма-кривая

Тенденция роста прироста яркости сохраняется во всем диапазоне. Реальная гамма-кривая немного отклоняется от степенной функции, но для самого яркого режима, в котором проводились эти измерения, такое отклонение допустимо:

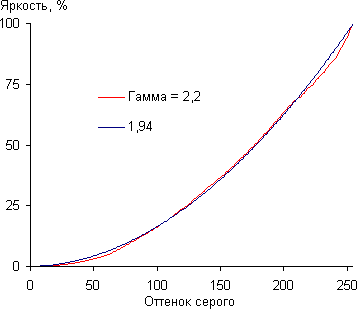

Проектор Epson EH-TW6000, гамма-кривая

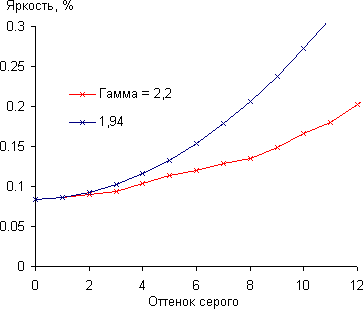

В тенях яркость оттенком монотонно возрастает, хотя и не так круто, как хотелось бы:

Проектор Epson EH-TW6000, гамма-кривая в тенях

В режиме высокой яркости потребление электроэнергии составило 306 Вт, в режиме пониженной яркости — 220 Вт, в режиме ожидания — 0,4 Вт (управление по HDMI отключено). Заметим, что от момента выключения кнопкой до завершения охлаждения лампы проходит порядка трех секунд.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Высокой яркости 36,5 Тихо
Пониженной яркости 29 Очень тихо

В режиме высокой яркости шум высоковат. Использовать этот режим следует при проекции на очень большие экраны, в стереоскопическом режиме и при проекции в освещенном помещении, то есть в тех случаях, когда яркости нужно много. В экономичном режиме уровень шума низкий. Шум равномерный и не раздражает. Динамическая диафрагма работает относительно тихо, но заметно шумнее, чем, например, в случае проектора Epson EH-TW9000.

Тестирование видеотракта

VGA-подключение

Режим с разрешением 1920 на 1080 пикселей и при вертикальной частоте 60 Гц поддерживается (и проектор сообщает о его поддержке). Изображение четкое. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Оттенки на шкале серого различаются от 0 до 255 с шагом через 1. Высокое качество изображения в принципе позволяет использовать VGA-подключение в качестве полноценного альтернативного варианта.

DVI-подключение

При подключении к DVI-выходу (с помощью кабеля-переходника с HDMI на DVI) видеокарты компьютера поддерживается режим 1920 на 1080 пикселей. Белое поле выглядит равномерно освещенным и не имеет выраженных цветовых разводов. Равномерность черного поля не самая хорошая. Геометрия практически идеальная. Детали различаются как в тенях, так и в светах. Четкость очень высокая. Черно-белые сетки пикселей через 1 выводятся без артефактов и интерполяции. Вертикальные цветные линии толщиной в один пиксель выводятся с некоторой потерей цветовой четкости даже при отключении повышения контурной резкости. Хроматические аберрации незначительные — цветная кайма на границах контрастных объектов неширокая и неяркая. Равномерность фокусировки хорошая.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, неустранимый завал в тенях не выходит за безопасные границы, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с (при включенном режиме Движение кадра 2-2 кадры выводятся с равной длительностью). Яркостная и цветовая четкости всегда очень высокие.

Работа с источником компонентного аналогового видеосигнала

Качество аналоговых интерфейсов (композитного и компонентного) высокое. Яркостная четкость изображения соответствует возможностям интерфейсов и типу сигнала, цветовая четкость хорошая, но чуть ниже возможной. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.

Функции обработки видеосигнала

В случае чересстрочных сигналов если параметр Прогрессивная = Видео, то для неподвижных частей изображения (т.е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям; при Фильм/Авто — проектор пытается полностью восстановить исходный кадр. В режиме Фильм/Авто и сигналов 576i/480i и 1080i проектор обычно правильно склеивал кадры как в случае чередования полей 2-2, так и 3-2, но иногда происходил срыв на вывод по полям, а очень запутанных случаях чередования полей бывали и артефакты в виде характерной «расчески». Сглаживание зубчатых границ объектов в случае чересстрочного видеосигнала есть. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный составило 3,4 мс (1,6 вкл. + 1,8 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 6,8 мс. Такой скорости матриц более чем достаточно для просмотра фильмов и для игр.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 90 мс при VGA- и при HDMI(DVI)-подключении (проектор как первичный монитор), в стереоскопическом режиме при HDMI(DVI)-подключении задержка составила 67 мс. Для комфортной игры в динамические игры такая задержка великовата.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват немного отличается от sRGB:

Проектор Epson EH-TW6000, цветовой охват

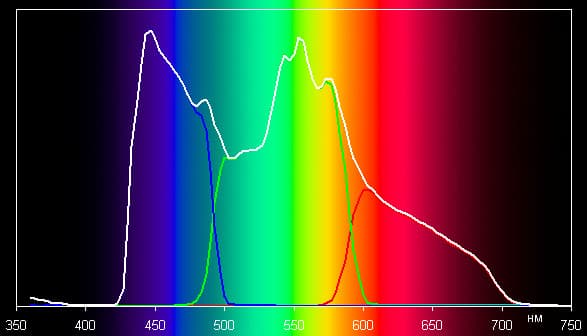

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Проектор Epson EH-TW6000, спектры

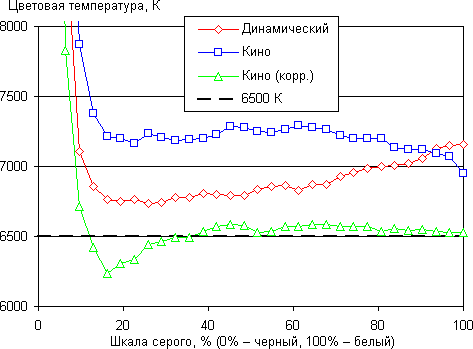

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае двух профилей и после ручной коррекции профиля Кино с помощью регулировок усиления и смещения красного, зеленого и синего цветов. Близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая.

Проектор Epson EH-TW6000, цветовая температура

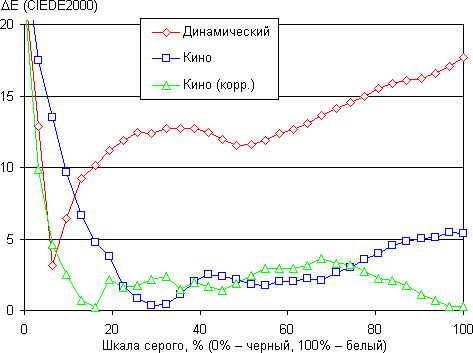

Проектор Epson EH-TW6000, ΔE

Видно, что ручной регулировкой удается уменьшить как отклонение ΔE, так и улучшить баланс белого и равномерность оттенков на шкале серого.

Тестирование в стереоскопическом режиме

Для создания стереоскопического изображения применяется метод чередования полных кадров. Проектор последовательно выводит кадры для правого и левого глаза, а активные очки синхронно с кадрами перекрывают глаза, оставляя открытым тот, для которого предназначен выводимый в данный момент кадр.

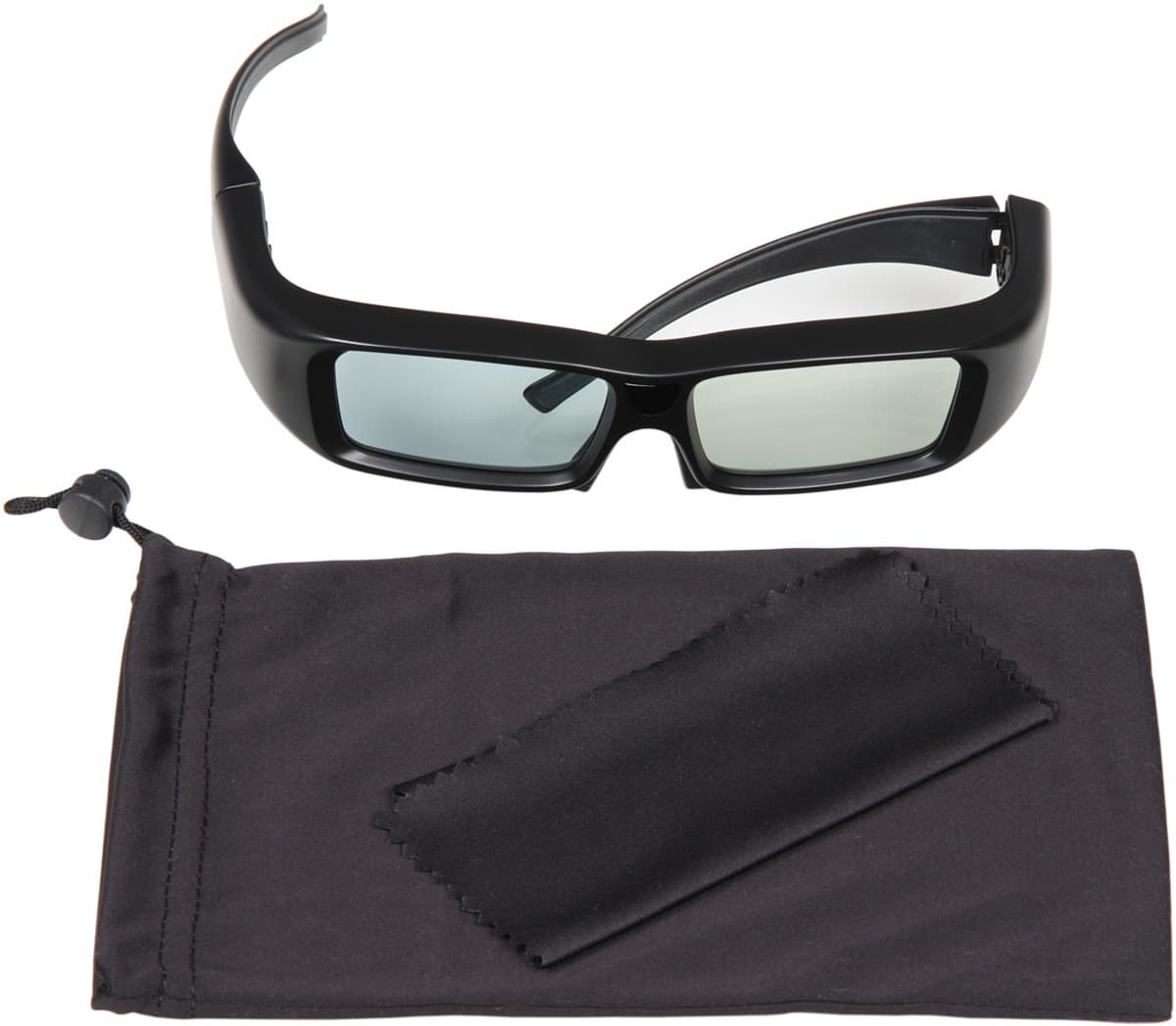

В комплект поставки этого проектора входит одна пара очков ELPGS01. Очки имеют строгий классический дизайн, их комфортно носить даже с корректирующими очками, угол обзора в них достаточно большой, очки охватывают голову гибкими дужками и подходят для больших и небольших голов (дужки можно зафиксировать в немного сведенном состоянии). Очки относительно легкие — 56 г на наших весах. К каждой паре очков прилагается мягкий чехол и салфетка.

Проектор Epson EH-TW6000, 3D очки

Работают очки от элемента питания CR2032, синхронизируются по ИК-сигналу от проектора. Приемник расположен по центру между стеклами. Включаются очки кнопочкой снизу. Выключаются — через несколько минут отсутствия приема синхросигнала. Излучатель синхросигнала встроен в проектор, но при необходимости можно докупить внешний излучатель ELPIE01. К проектору он подключается посредством витой пары с разъемами RJ45. Производитель указывает, что встроенный излучатель обеспечивает работу очков на расстоянии до 5 м от экрана, а внешний излучатель — на дистанциях до 10 м от экрана.

Проектор поддерживает три способа приема стереопары упакованные кадры, когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый) для обоих глаз, и два совмещенных формата: по горизонтали (Слева и справа, в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (Сверху и снизу, похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра). В режиме Авто способ передачи определяется автоматически по признакам, передаваемым по HDMI. Разумеется, независимо от того, как проектор принимает стереопару, изображение в 3D-режиме выводится всегда в последовательном режиме — кадр для одного глаза, затем кадр для другого глаза. Также есть режим автоматического преобразования обычной «плоской» картинки в стереоскопическую, этот режим мы не тестировали. Заметим, что в стереоскопических режимах функция вставки промежуточных кадров недоступна. В настройках стереоскопического режима есть параметр Яркость 3D, который управляет длительностью периода, когда стекла очков пропускают свет. При изменении ВысокийСреднийНизкий период прозрачности уменьшается, соответственно уменьшается и яркость видимого изображения, но качество разделения стереопар увеличивается.

Тестирование стереоскопического режима упакованные кадры мы проводили с помощью компьютера, оснащенного Blu-ray-приводом, при этом за вывод изображения отвечала видеокарта AMD Radeon HD 6850. Плеер — CyberLink PowerDVD 10 Ultra. Тестирование показало, что очень хорошее качество стереоизображения достигается уже на второй ступени в сторону понижения яркости, при этом яркость изображения остается на достаточно высоком уровне для комфортного просмотра на экране с диагональю 3 м и больше. При дальнейшем уменьшении периода прозрачности яркость падает, но существенного прироста в качестве разделения стереопар уже не наблюдается.

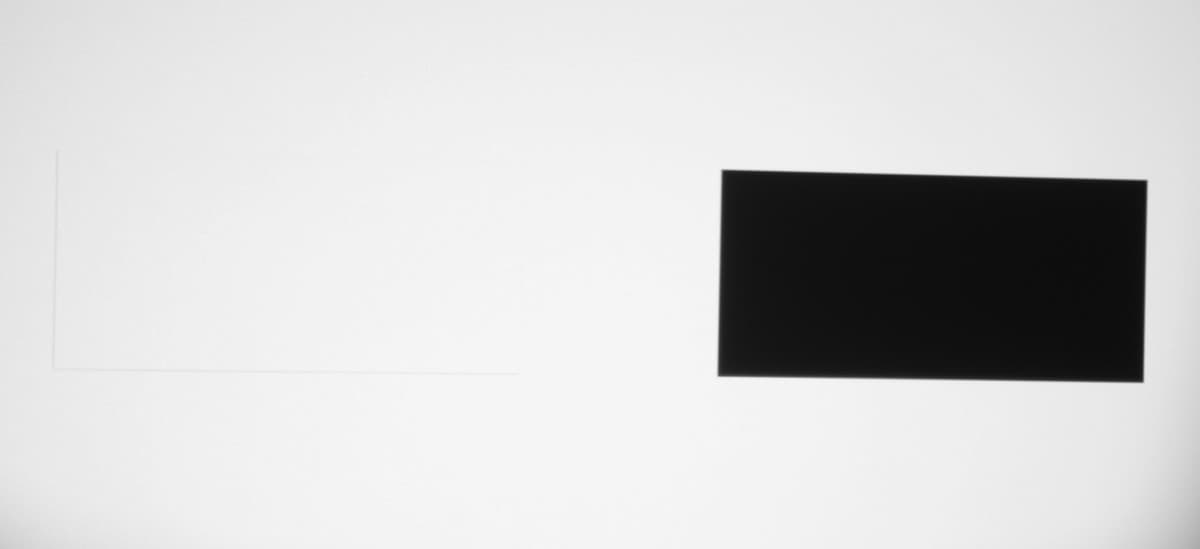

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены относительно друг друга, поэтому при просмотре через очки при 100%-ном разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки при сигнале 60 кадр/с, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным. Яркость 3D установлена на максимальное, среднее и на минимальное значение:

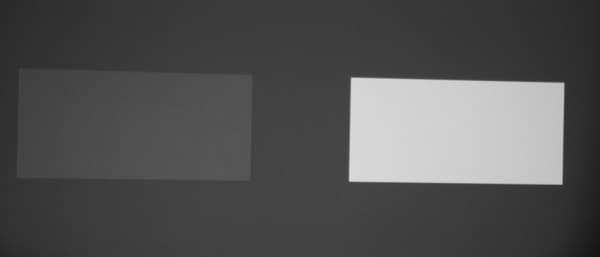

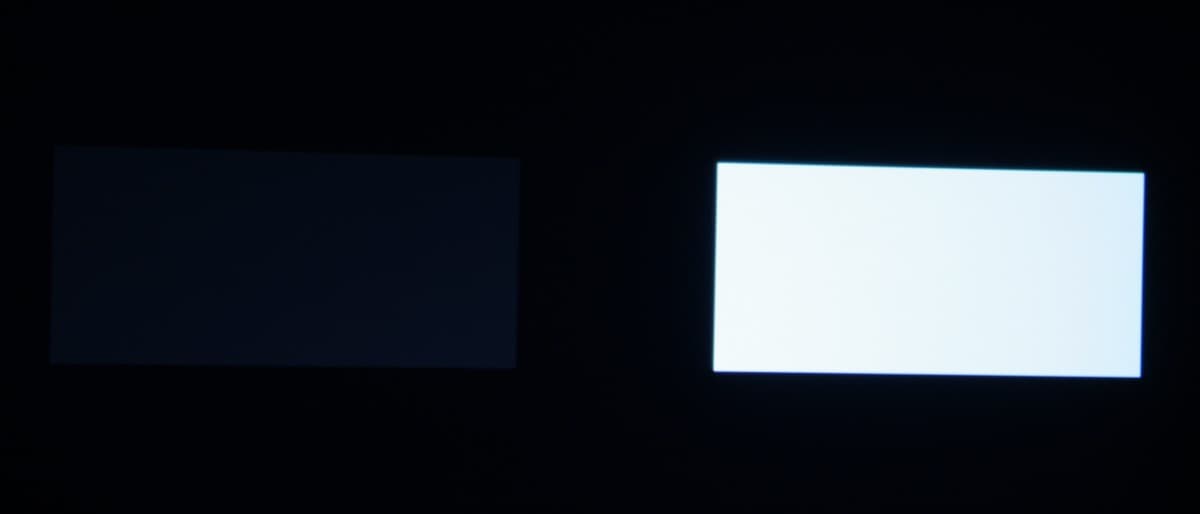

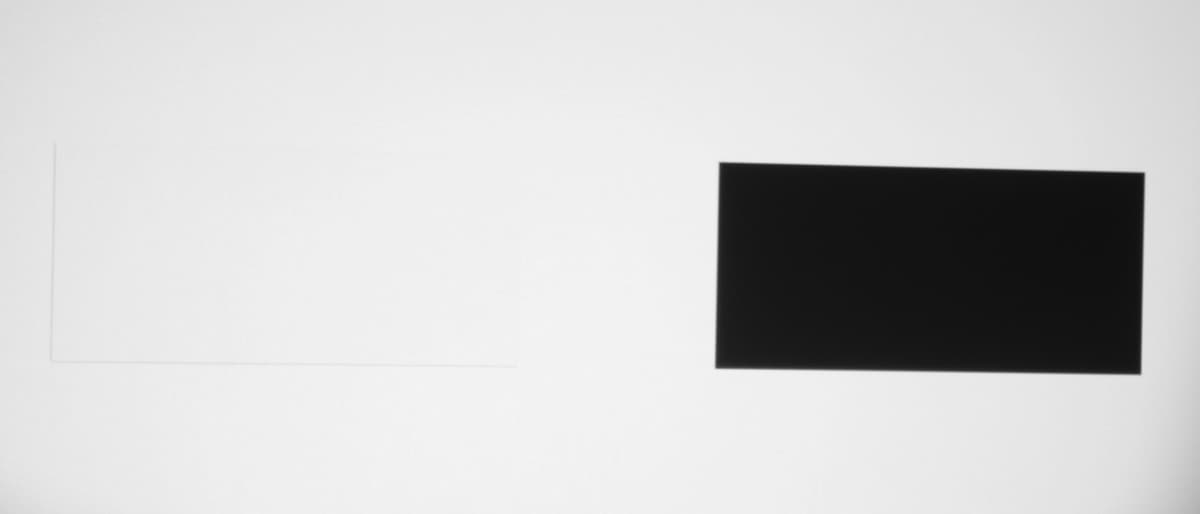

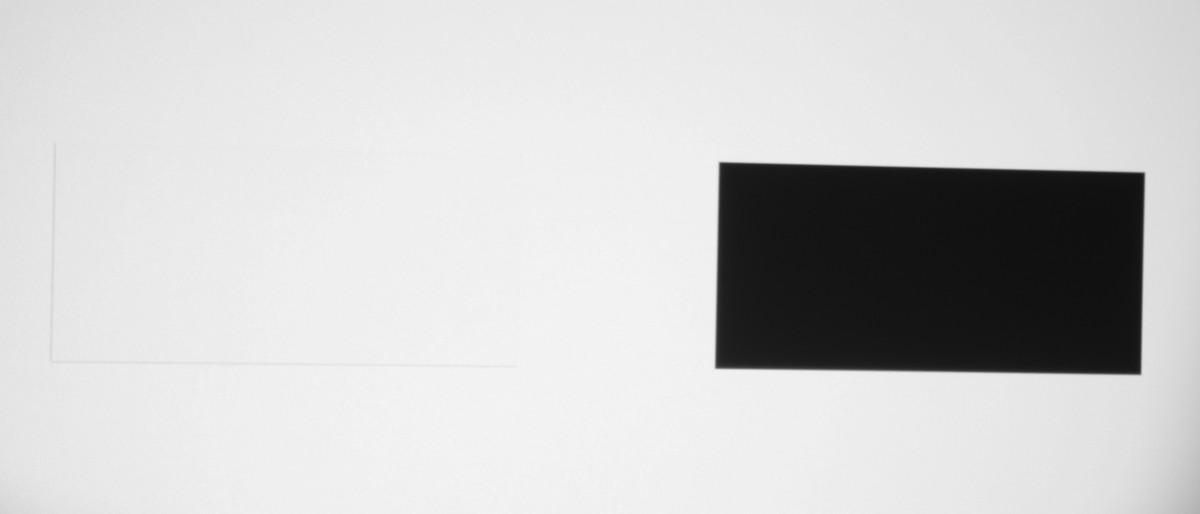

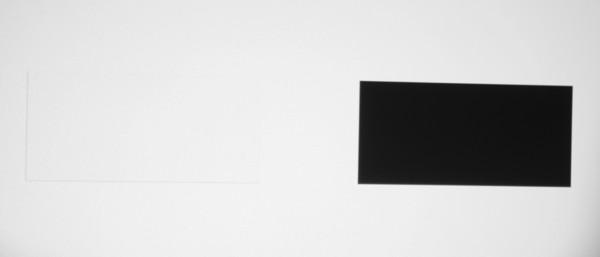

Яркость 3D = Высокий:
Проектор Epson EH-TW6000, тест разделения стереопар

Проектор Epson EH-TW6000, тест разделения стереопар

Проектор Epson EH-TW6000, тест разделения стереопар

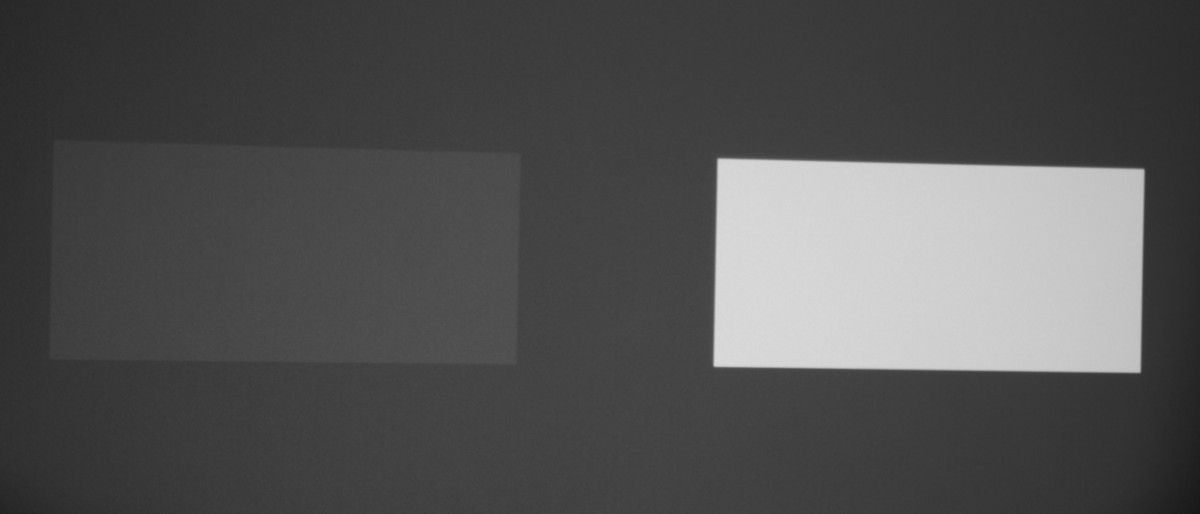

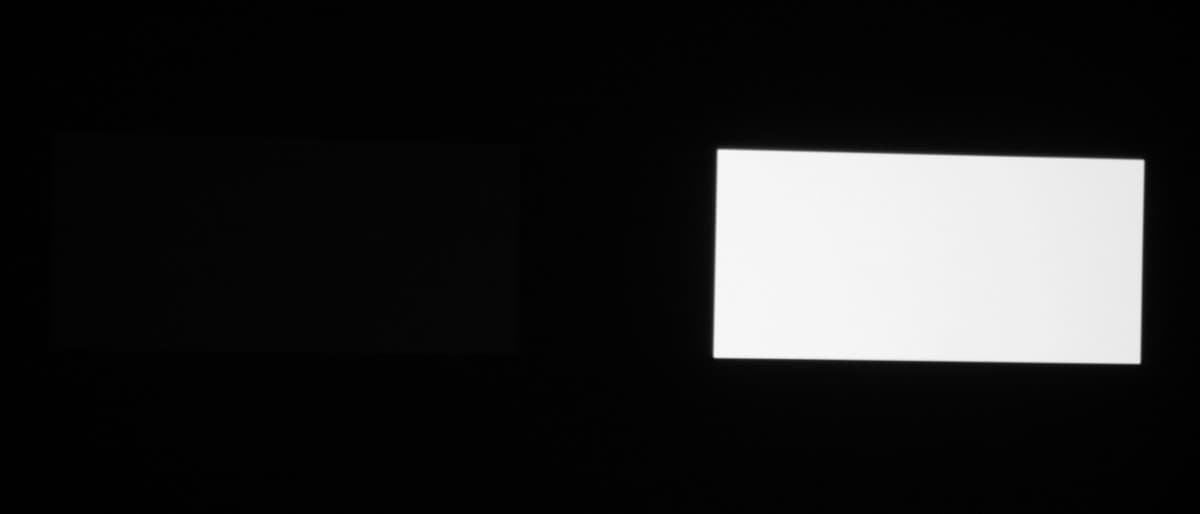

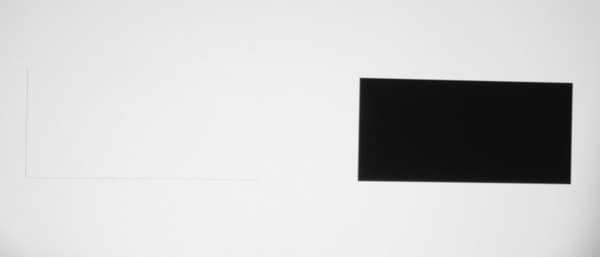

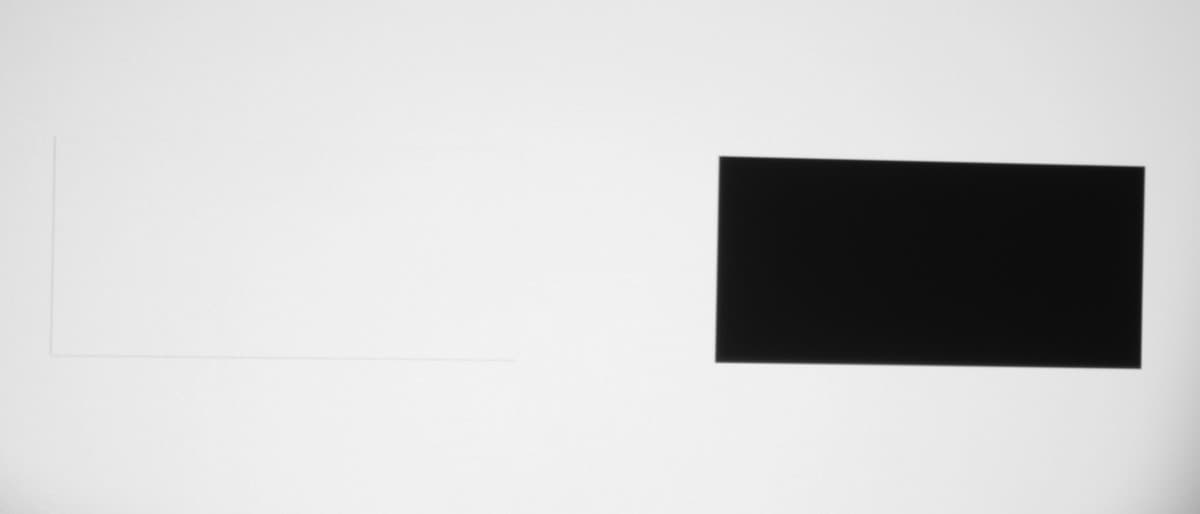

Яркость 3D = Средний:
Проектор Epson EH-TW6000, тест разделения стереопар

Проектор Epson EH-TW6000, тест разделения стереопар

Проектор Epson EH-TW6000, тест разделения стереопар

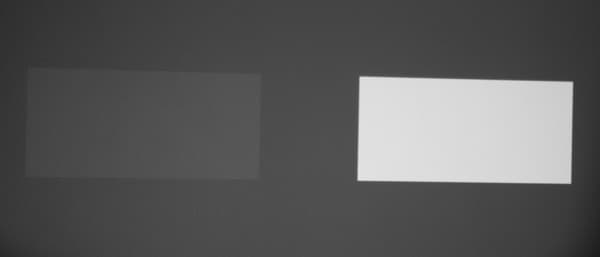

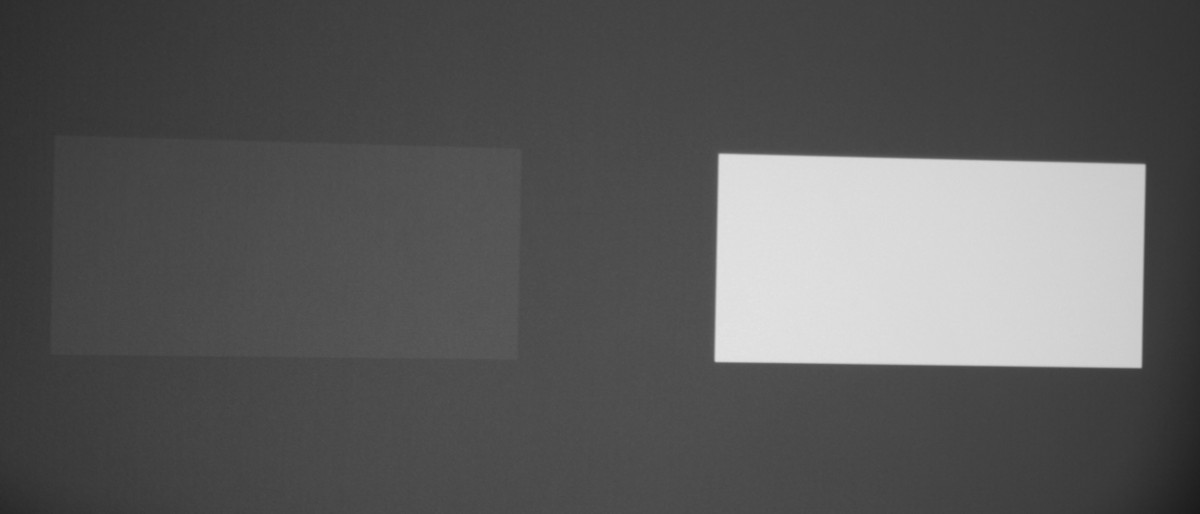

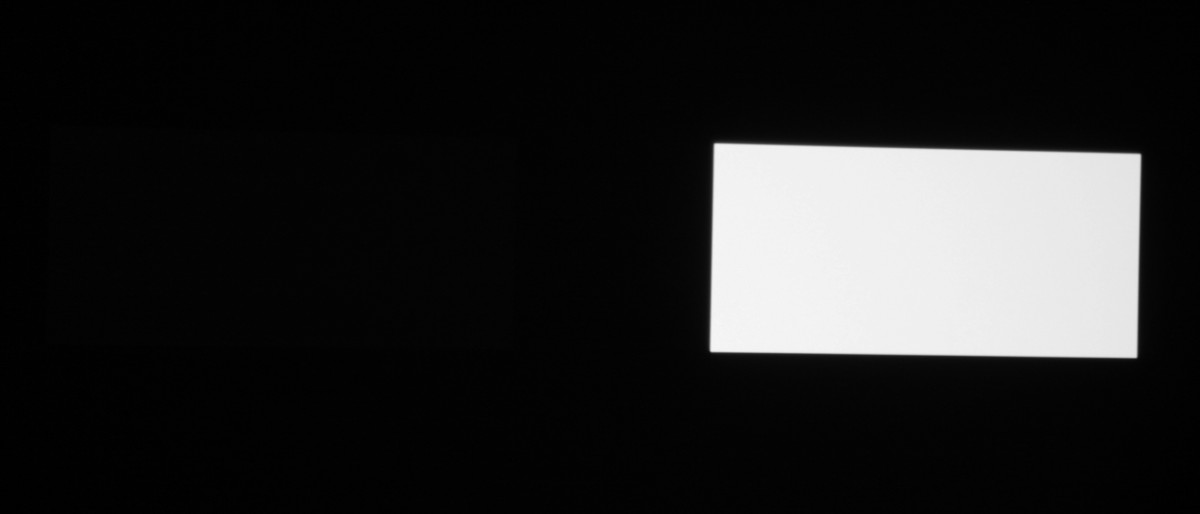

Яркость 3D = Низкий:
Проектор Epson EH-TW6000, тест разделения стереопар

Проектор Epson EH-TW6000, тест разделения стереопар

Проектор Epson EH-TW6000, тест разделения стереопар

Видно, что разделение белого на черном и черного на белом очень хорошее. Разделение серого на сером немного хуже и существенно не улучшается при изменении параметра Яркость 3D.

Яркость 3D Относительная яркость белого поля при регистрации через одно стекло очков, % Максимально возможная воспринимаемая относительная яркость белого поля в стереоскопическом режиме, %
Высокий 12,5 25
Средний 9,5 19
Низкий 7 14

Данные, приведенные последней колонке, нуждаются в комментариях. Нужно учесть, что воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, а измерения проводились только через одно стекло. В итоге, для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме нужно данные средней колонки умножить 2. Результат этого действия и приведен в последней колонке.

Выводы

Фактически данная модель отличается от Epson EH-TW5900 только чуть более высокой яркостью (что, впрочем, немаловажно для стереоскопического режима), черным цветом корпуса и наличием очков в комплекте поставки. Можно предположить, что по качеству стереоскопического режима, конкретнее по эффективности разделения стереопар, эти проекторы не различаются. Стоит отметить, что проектор более высокого уровня Epson EH-TW9000 заметно превосходит модели Epson EH-TW5900/EH-TW6000 по уровню контрастности и по качеству разделения стереопар, особенно в полутонах, что, впрочем, соответствует и существенной разнице в стоимости этих моделей.

Достоинства:

  • Поддержка стереоскопического режима
  • Хорошая цветопередача
  • Высокая яркость
  • Автоматическая коррекция вертикальных трапецеидальных искажений и удобная ручная — горизонтальных
  • Аккуратный дизайн
  • Пульт ДУ с подсветкой
  • Удобное и русифицированное меню

Недостатки:

  • Заметная задержка вывода
