Мультимедийный DLP-проектор
EIKI EIP-3000N


Особенностями конструкции проектора EIKI EIP-3000N являются герметичная оптическая система и отсутствие воздушного фильтра. Поэтому при эксплуатации проектора в помещениях с повышенным содержанием дыма в воздухе (например, в клубах, дискотеках и т. д.) его яркость не снижается, а в периодическое обслуживание не входит замена или чистка фильтрующего элемента. Объектив, конечно, протирать снаружи придется.

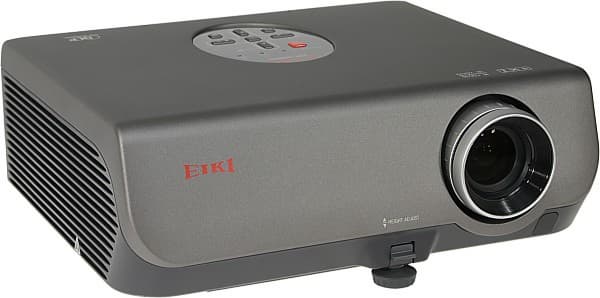

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Дизайн проектора очень строгий, при этом линии корпуса не лишены сдержанной элегантности. Корпус проектора изготовлен из пластмассы. Верхний кожух имеет серебристое темно-серое покрытие, основание — черный гладкий пластик.

Front

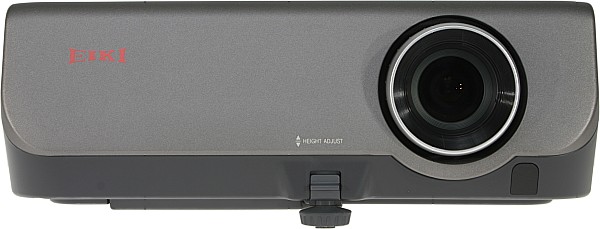

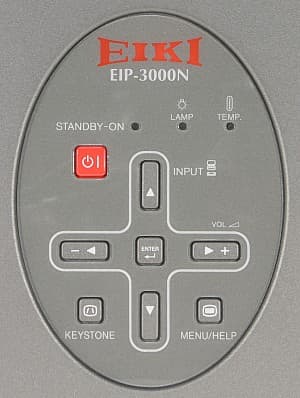

Два крупных красных логотипа (спереди и на контрольной панели) несколько с претензией (надеемся, что обоснованно) заявляют о фирме-производителе этого устройства. В обрамлении эллипса на верхней панели находятся 8 кнопок управления и 3 индикатора.

Control panel

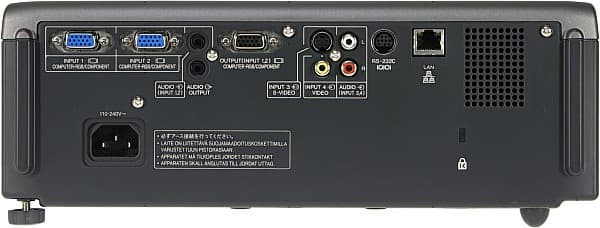

Все разъемы, в том числе и разъем для замка Кенсингтона распложены на задней панели.

Rear

Там же — решетка небольшого динамика. Разъемы выступают из корпуса, но по бокам задней панели имеются выступы, хоть как-то защищающие разъемы и позволяющие ставить проектор вертикально, объективом вверх, что может пригодиться при транспортировке. На левом боку — воздухозаборная вентиляционная решетка, на правом — «выхлопная», откуда выходит горячий воздух. За решеткой на правом боку можно разглядеть три больших вентилятора. ИК-приемник только один: на передней панели рядом с объективом. Кнопка спереди высвобождает переднюю ножку на стойке с резьбой. Задняя левая ножка выкручивается из корпуса, что позволяет устранить небольшой перекос при установке проектора на не совсем горизонтальной поверхности. Для крепления к потолочному кронштейну на днище проектора есть 4 металлические втулки с резьбовыми отверстиями.

Пульт

Remote control     Remote control

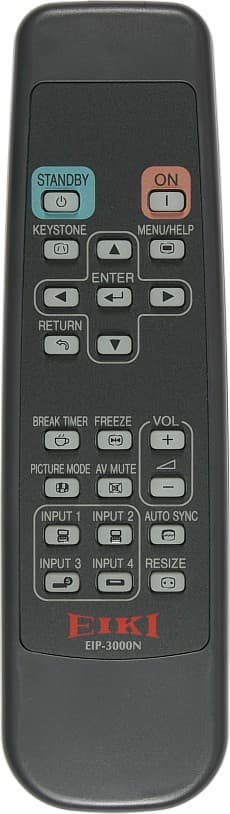

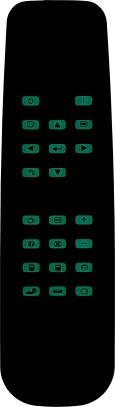

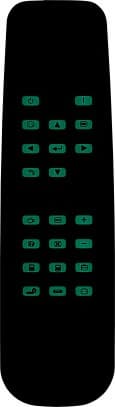

Дизайн пульта соответствует внешнему виду самого проектора. Красный логотип имеется. Кнопки некрупные и одинаковые по форме. Способ расположения — квадратно-гнездовой. Найти нужную кнопку на ощупь непросто, так как тактильные ориентиры отсутствуют. В условиях недостаточной видимости на помощь приходят слабая зеленая фосфоресценция кнопок, подсвечивающая значки на кнопках, и крупные контрастные подписи рядом с кнопками.

Меню

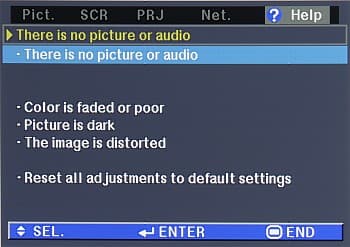

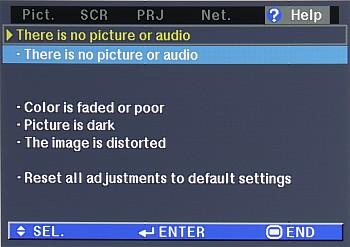

Меню несколько мелковато и перегружено надписями, иконками и ползунками. К полезным особенностям меню относятся: строчка-подсказка с текущими функциями кнопок; то, что изменять настройки изображения можно как прямо на странице меню, так и в небольшом индивидуальном окошке внизу экрана; раздел справки, содержащий несколько страниц с объяснением того, как разрешить типичные проблемы.

OSD

OSD

К отрицательным — отсутствие русификации. Впрочем, в профессиональной сфере этот момент вряд ли считается значимым недостатком.

Коммутация

Сonnectors

Сonnectors

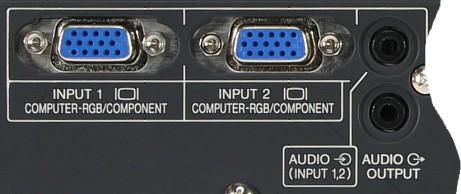

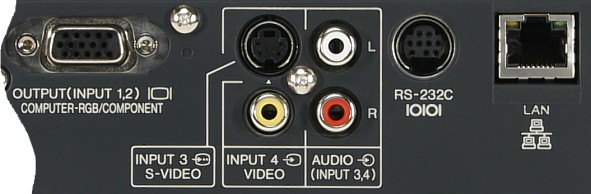

Источники композитного сигнала и S-Video подключаются к традиционным RCA- и 4-pin mini DIN разъемам, соответственно. Два входа mini D-sub 15 pin универсальные — к ним можно подключать источники RGB-видеосигналов (VGA) и цветоразностных (Y/Cb/Cr / Y/Pb/Pr). Приятно, что в комплект поставки входит как длинный (3 м) VGA-кабель, так и 3-метровый кабель-переходник с VGA на 3 компонентных RCA. Черный VGA-разъем предназначен для подключения монитора или второго проектора. На этот выход передаются сигналы, поступающие на активный VGA-вход. Источники аудиосигнала подключаются к гнезду мини-джек и двум RCA-разъемам. Первый обслуживает два VGA-входа, RCA — композитный и S-Video. Внешняя аудиосистема подключается к гнезду мини-джек. Есть отключаемая функция автопоиска активного видеовхода.

OSD

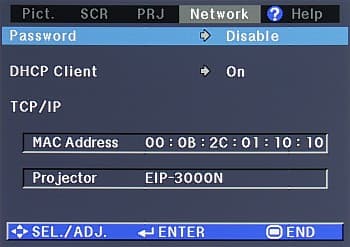

Пользователь может сам выбрать нужный видеовход двунаправленным циклическим перебором кнопками на корпусе проектора, или, нажав на одну из четырех кнопок INPUT 1-4 на пульте. Для удаленного управления проектором его можно подключить к COM-порту компьютера (переходник с разъема mini DIN прилагается) или включить его в сеть Ethernet (на корпусе есть разъем RJ-45 под витую пару).

OSD

CD-ROM из комплекта поставки содержит подробную инструкцию по управлению проектором посредством COM-интерфейса и с помощью встроенного WEB-сервера. Последний позволяет не только осуществлять дистанционную настройку и управление проектором (в том числе включать и выключать его), еще можно настроить отправку уведомлений по электронной почте о неисправности, узнать ресурс лампы и т. д. Полное представление о функциональности WEB-сервера дает приведенная тут галерея HTM-страниц.

Управление проекцией

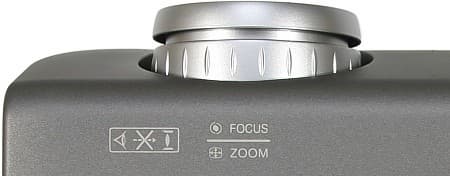

Фокусировка изображения осуществляется вращением внешнего ободка на объективе, а зуммирование — ребристого кольца, почти скрытого в корпусе, из-за чего оно менее доступно.

Lens

Объектив проектора зафиксирован относительно матрицы так, что нижний край изображения находится немного выше оси объектива. В проекторе есть функция автоматической цифровой коррекции трапецеидальных искажений (±13 градусов), ориентирующаяся на показания встроенного гравитационного датчика. При необходимости можно перейти в режим ручной коррекции трапеции.

OSD

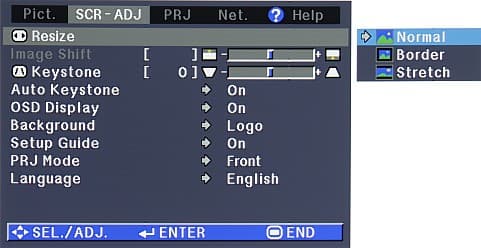

3 режима геометрической трансформации помогают подстроить картинку под формат экрана. В режиме NORMAL картинка демонстрируется на всю область проекции с соотношением сторон 4:3, в STRETCH — изображение поджимается сверху и снизу до соотношения 16:9 (подойдет для анаморфированных фильмов), а в режиме BORDER картинка ужимается в область размером 768 на 576 пикселей, которая располагается в центре экрана. В режимах STRETCH и BORDER параметр Image Shift определяет расположение картинки по вертикали в пределах области проекции. Если сигнал на входе проектора имеет нативное соотношение 16:9, то картинка отображается единственным способом — без искажений во всю ширину экрана с черными полосами сверху и снизу.

Есть функции временного выключения проекции (кнопка AV MUTE) и стоп-кадра (кнопка FREEZE). Кнопка BREAK TIMER по умолчанию выключает проекцию на 5 мин, но стрелками можно выбрать другой интервал — от 1 до 60 мин, при этом на экране отображается время, оставшееся до конца перерыва.

Проектор допускает настольное и потолочное расположение и может работать как на отражение, так и на просвет. Согласно нашей классификации проектор относится к длиннофокусным, поэтому, при фронтальной проекции его лучше размещать далеко за линией первого ряда зрителей.

Настройка изображения

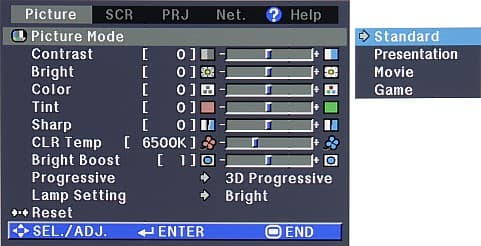

Первая страница меню посвящена настройке изображения. Набор параметров почти стандартный.

OSD

Отметим, что настройка CLR Temp имеет 6 фиксированных значений от 5500 до 10500 К. Специфическим для одноматричных DLP-проекторов является параметр, определяющий долю прозрачного сегмента в формировании изображения. В данном случае он называется Bright Boost, чем больше его значение, тем ярче белые участки и хуже цветопередача. Настройка Progressive управляет работой функции деинтерлейсинга. Изначально в четырех профилях хранятся предустановленные наборы значений параметров. Пользовательские правки сохраняются в этих же профилях. Текущий профиль запоминается для каждого входа. При желании настройки в профилях можно вернуть к заводским значениям.

Дополнительные возможности

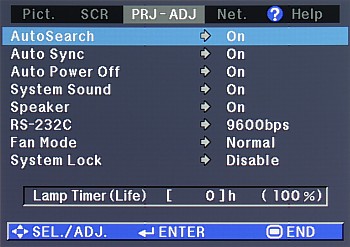

При активации функции Auto Power Off проектор автоматически выключится после 15 мин отсутствия сигнала на текущем входе. Кнопки на корпусе проектора блокируются длинным нажатием на кнопку ENTER. Защита паролем из четырех нажатий на кнопки пульта позволит ограничить несанкционированное использование проектора. Сброс пароля в руководстве не описан — для этого рекомендуется обратиться в сервис.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора EIKI EIP-3000N:

Световой поток
режим высокой яркости, Bright Boost = 2
2855 лм
режим высокой яркости, Bright Boost = 1
2030 лм
режим высокой яркости, Bright Boost = 0
1420 лм
режим пониженной яркости, Bright Boost = 0
1100 лм
Равномерность +12%, -22%
Контрастность 655:1

Световой поток немного ниже паспортного значения — меньше чем на 5%, это в пределах погрешности измерения и разброса между экземплярами. Равномерность освещенности экрана очень хорошая. Контрастность очень высокая.

Звуковые характеристики

Шум от системы вентиляции относительно высокий, однако он не имеет раздражающих призвуков. В условиях клубов и дискотек с их более чем высоким фоновым звуком шум проектора точно не будет заметен. В тихих помещениях лучше перевести проектор в режим пониженной яркости.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 46 Очень громко
Нормальная яркость 38 Тихо

Встроенный динамик негромкий, на максимальной громкости искажения звука большие.

VGA-подключение

Белое поле равномерно освещено, цветных разводов нет. Черное поле бликов не имеет и обладает большой глубиной черного, но внизу экрана слегка светлеет. Геометрия идеальная. Оттенки серого различимы во всем диапазоне, серый цвет правильный. Сетки пикселей воспроизводятся без артефактов. Цвета при исключении прозрачного сегмента (Bright Boost = 0) яркие, правильные и насыщенные, при Bright Boost = 2 слишком яркие белые участки изображения заглушают цвета. Цветная кайма на границах объектов, обусловленная наличием хроматических аберраций объектива, практически отсутствует. Функция автоподстройки под параметры VGA-сигнала на «удобных» изображениях работает быстро и точно, ручная подстройка параметров требуется только в случае неконтрастных изображений с размытыми границами. При вертикальной развертке VGA-сигнала равной 60 Гц частота чередования цветов (вращения светофильтра) составляет 180 Гц.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный (480i/p и 576 i/p) более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 100 Хорошо
S-Video 100 Средне
компонентный (480i/p и 576 i/p) более 270 Отлично

Четкость картинки высокая. Цветовой баланс приходит в норму при полном исключении прозрачного сегмента (Bright Boost = 0). Детали изображения различимы как в светах, так и в тенях. К интерполяции изображения к разрешению матрицы претензий нет. Проектор при Progressive = 2D просто выводит изображение по полям, при Progressive = 3D выполняет правильный деинтерлейсинг только для неподвижных объектов, а при Progressive = Film Mode пытается правильно составить кадр из полей чересстрочного сигнала. В последнем случае вертикальная четкость увеличивается, четкие горизонтальные границы объектов не дрожат, но изредка появляются характерные артефакты в виде гребенки на вертикальных границах двигающихся объектов.

Выводы

Проектор EIKI EIP-3000N — отличается строгим «профессиональным» дизайном, высоким качеством изображения и наличием продвинутых функций по удаленному управлению. Защита оптики от дыма позволяет использовать проектор в клубах и на дискотеках, где он способен показать яркую картинку на больших (где-то до 4 м по диагонали) экранах. Если использовать проектор для показа фильмов, то лучше полностью затемнить помещение и исключить прозрачный сегмент светофильтра — это улучшит цветопередачу. В случае совсем небольших залов желательно включить экономичный режим, что несколько уменьшит яркость, но и значительно уменьшит шум от системы вентиляции.

Достоинства:

  • Защищенная от дыма оптика
  • Высокая яркость и контрастность изображения
  • Хорошее качество видеотракта и продвинутая функция деинтерлейсинга
  • Дистанционное управление по COM-интерфейсу и по сети

Недостатки:

  • Нерусифицированное меню
  • Высокий уровень шума в режиме максимальной яркости


Благодарим компанию «VEGA»
за предоставленный на тестирование проектор EIKI EIP-3000N
