DLP-проектор Doogee Smart Cube P1

Sorry, temp error.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования DLP
Матрица Один чип DMD
Разрешение матрицы 854×480 (WVGA)
Объектив Фиксированный, сдвиг проекции вверх на 100%
Тип источника света Красный, зеленый и синий светодиоды (Osram)
Срок службы источника света 30 000 ч
Световой поток 70 лм
Контрастность 800:1
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана, два примера) 762 мм (1 м)
2286 мм (3,3 м)
Интерфейсы
  • USB-порт 2.0, подключение внешних устройств, гнездо типа A
  • USB-порт 2.0, подключение к ПК / внешних устройств (OTG) / зарядка, гнездо типа Micro-USB
  • Bluetooth 4.0
  • Wi-Fi, 2,4 ГГц, 802.11b/g/n
Встроенная звуковая система Громкоговорители 1,2 Вт×2
Особенности
  • SoC Amlogic, 4 ядра ARM Cortex-A5 @1,5 ГГц, GPU Mali-450 MP, ОЗУ 1 ГБ, флэш-память 8 ГБ, ОС Android 4.4.2
  • Встроенный аккумулятор, 3,8 В, 4800 мА·ч
  • Работа от аккумулятора 3 ч
Размеры (Ш×В×Г) 62×62×62 мм
Масса 290 г
Потребляемая мощность Нет данных
Напряжение питания (внешний БП) 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Адаптер питания (100—240 В, 50/60 Гц на 5,0 В, 2,0 A)
  • USB-кабель (USB(A) на Micro-USB)
  • Коробка
Ссылка на сайт производителя www.doogee.cc
Цена в магазине Gearbest.com на момент написания статьи $169,08

Внешний вид

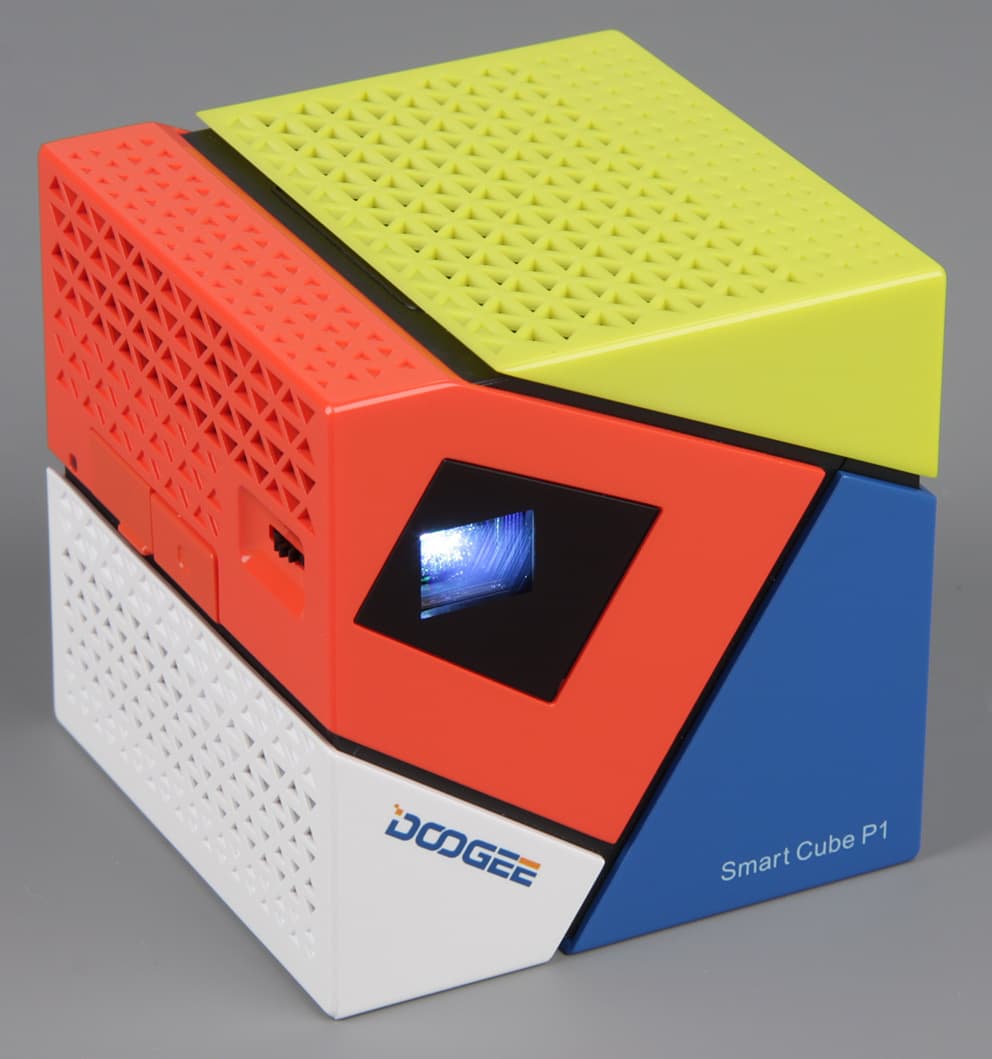

DLP-проектор Doogee Smart Cube P1, общий вид

Дизайн проектора оригинальный и веселый. Это кубик, как бы составленный из четырех пластиковых частей красного, желтого, синего и белого цветов. Спереди есть стеклянное окошко, через которое и происходит проецирование. На правом боку — колесико фокусировки, кнопка питания, прикрытый заглушкой разъем Micro-USB и индикатор состояния.

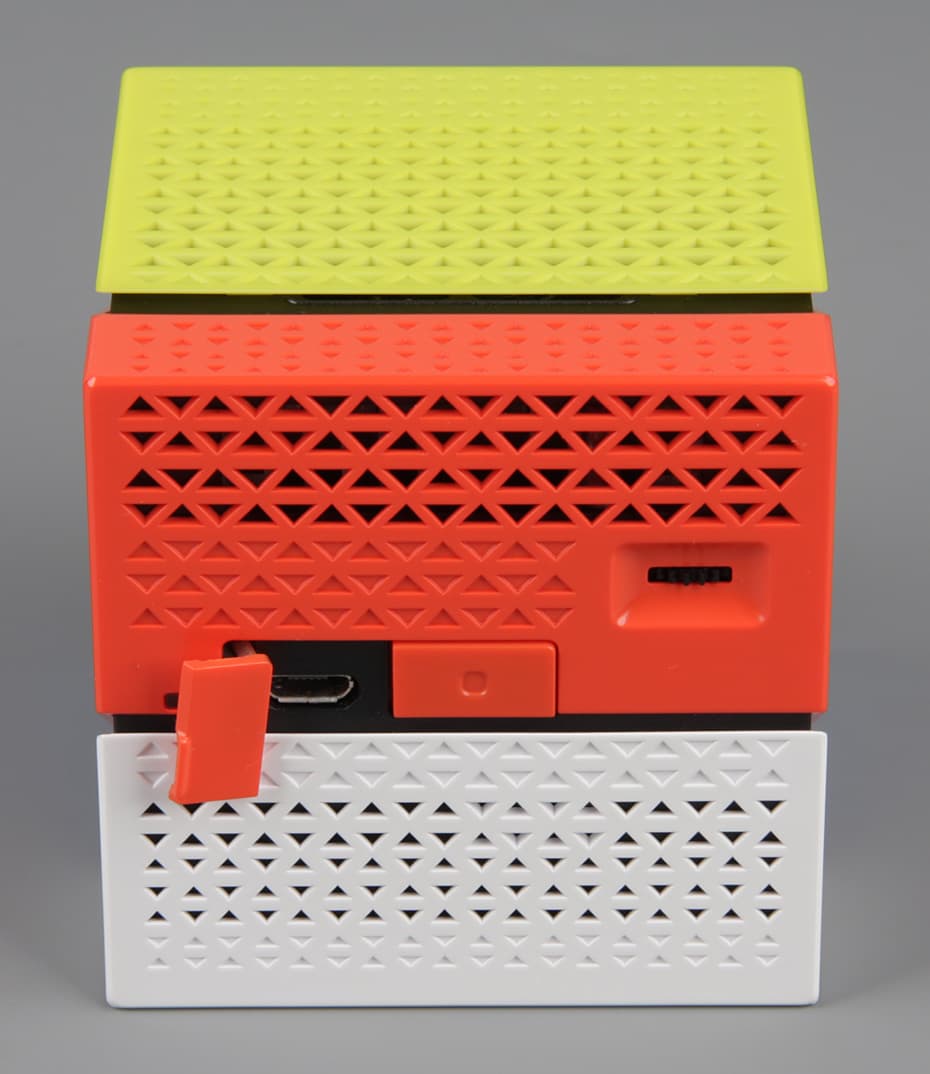

DLP-проектор Doogee Smart Cube P1, вид справа

На левом боку, тоже за заглушкой — большой разъем USB типа A и отверстие, за которым спрятана кнопка сброса.

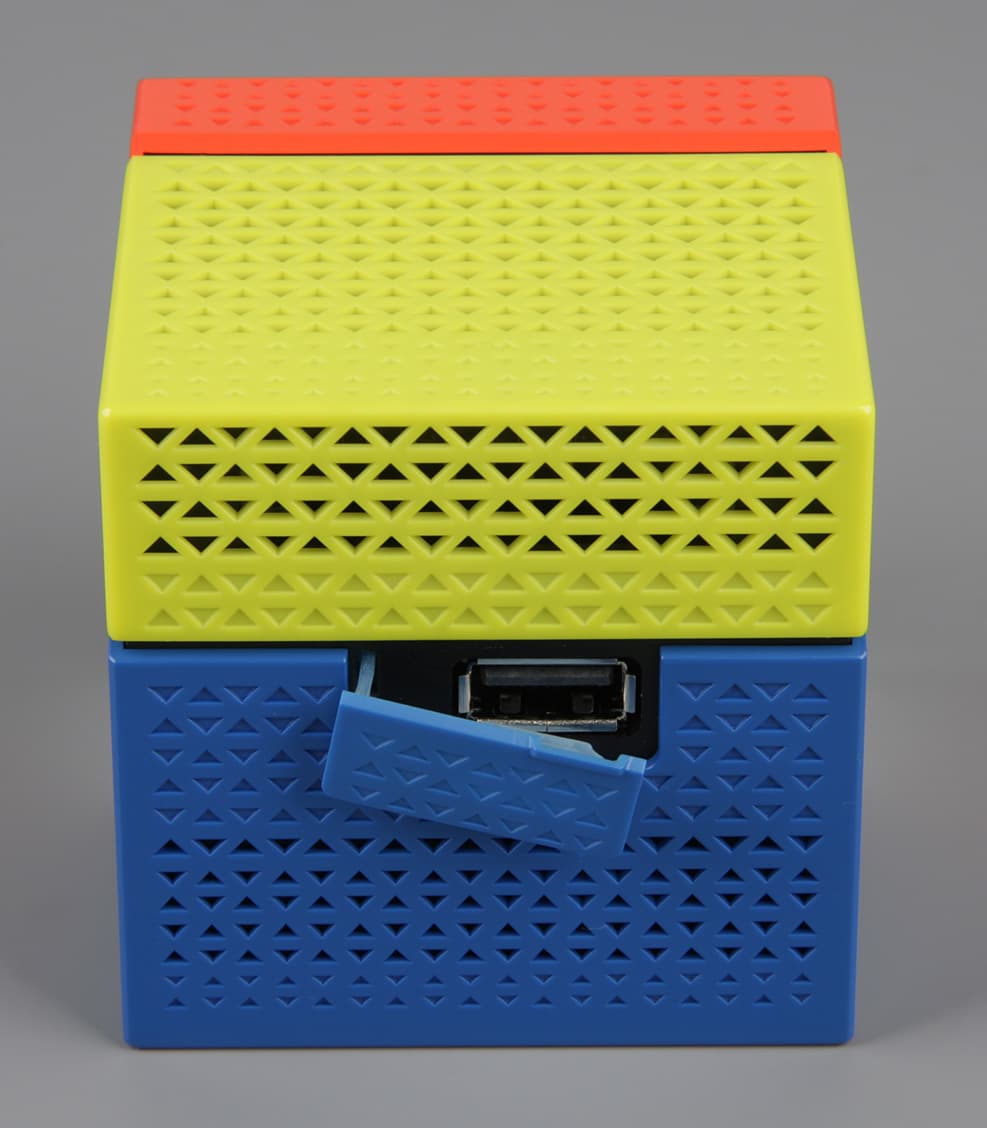

DLP-проектор Doogee Smart Cube P1, вид слева

По бокам в верхней половине и на верхней панели — вентиляционные решетки. При работе проектора воздух забирается с боков, и выдувается вверх, уже заметно нагретым. Вентиляция принудительная (производитель указывает, что используется вентилятор 40×40×6,9 мм). А решетки по бокам в нижней половине прикрывают небольшие громкоговорители вытянутой формы. Для зарядки встроенного аккумулятора и для работы от сети к проектору прилагается внешний адаптер питания и плоский кабель на Micro-USB.

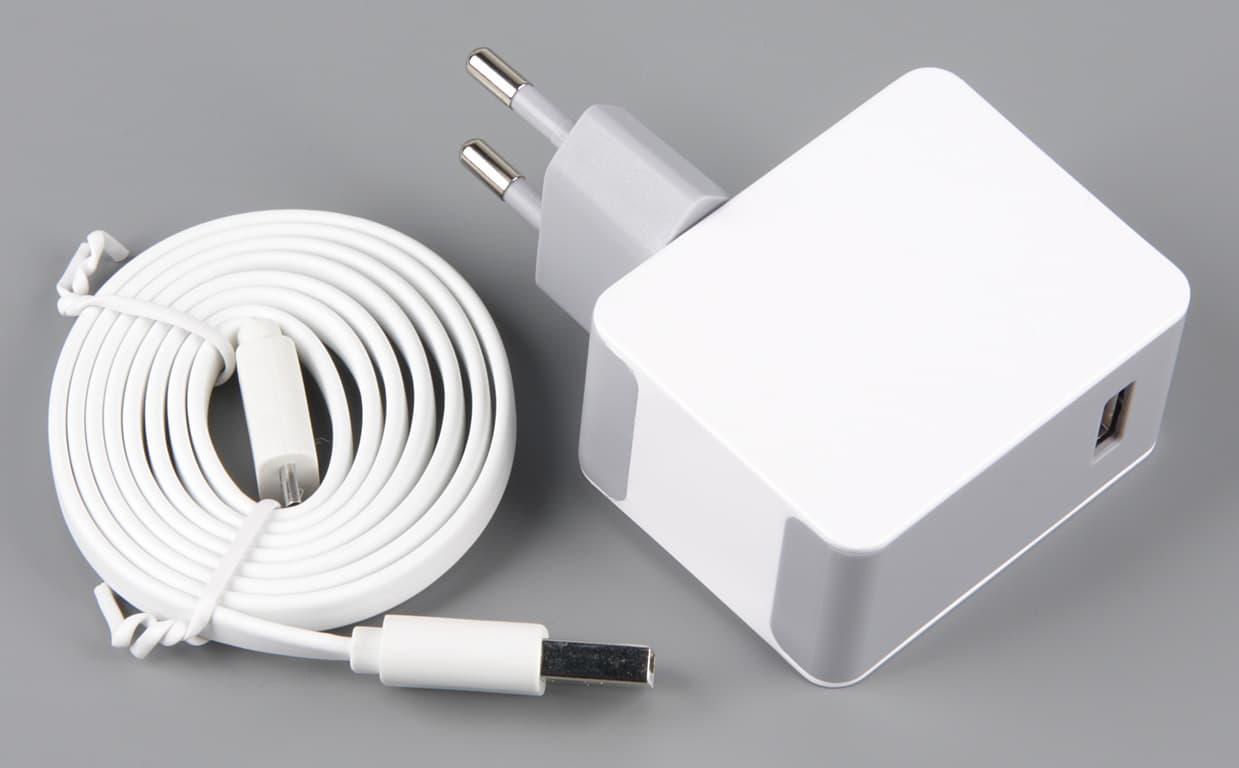

DLP-проектор Doogee Smart Cube P1, адаптер питания

Упаковано все это в красочную коробку из плотного картона. Дизайн коробки повторяет дизайн самого проектора, правда, коробка все же не кубическая.

DLP-проектор Doogee Smart Cube P1, коробка

Коммутация и ПО

К полноразмерному разъему USB типа A можно подключать внешние устройства. Как минимум работают накопители в виде флешек и жестких дисков 2,5″, а также устройства ввода в виде клавиатуры и мыши, в том числе оба устройства сразу через один беспроводной адаптер. К сожалению, этот разъем может выдавать ток на подключенное устройство только при работе проектора, что снижает ценность кубика как внешнего аккумулятора. Благодаря поддержке OTG аналогичной функциональностью обладает USB-порт с разъемом Micro-USB, но тут может потребоваться переходник на гнездо типа A. Также через этот разъем осуществляется питание проектора от внешнего источника, что обеспечивает работу проектора и зарядку встроенного в него аккумулятора. Будучи в работающем состоянии и подключенным к ПК посредством порта с разъемом Micro-USB, проектор распознается как устройство MTP или PTP. Первый вариант, конечно, полезнее, так как позволяет копировать файлы на внутреннюю память проектора. К сожалению, расширить память за счет использования карточек microSD не получится. Да и производитель указывает 8 ГБ флэш-памяти, при этом доступным оказывается 5,3 ГБ.

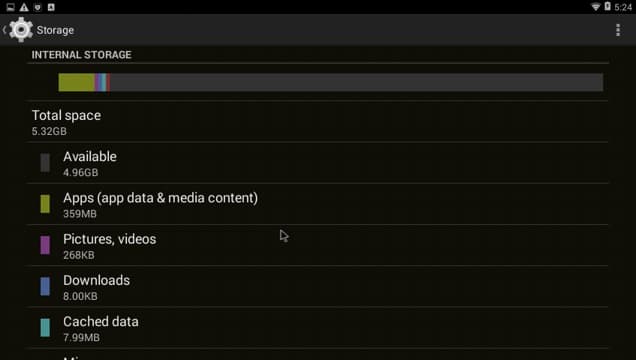

DLP-проектор Doogee Smart Cube P1, меню

Масса проектора 242 г, все вместе, проектор, кабель и адаптер тянут на 338 г. Аккумулятор проектора заряжается примерно за 8 часов 50 минут (при выключенном проекторе). Во время зарядки индикатор рядом с разъемом Micro-USB светится красным, по окончании этого процесса цвет индикатор меняется на светло-зеленый. Проектор от своего аккумулятора может работать в течение 3 часов 30 минут (Wi-Fi включен, проекция статичного изображения).

Беспроводных интерфейса два — Bluetooth 4.0 и Wi-Fi. Для чего нужен Bluetooth, мы не очень поняли, так как из доступных профилей после установления связи с планшетом Google Nexus 7 (2013) оказался только профиль раздачи интернета, но и она не заработала (хотя производитель приводит картинку с подписью Bluetooth Speaker). С Wi-Fi все понятно — с его помощью проектор подключается к Сети (ну, или только к локальной сети), что и обеспечивает функционирование обычных сетевых сервисов. Что доступно — определяется набором установленных приложений, например, перечислены Airplay и DLNA. За последнее, видимо, отвечает штатное приложение HappyCast, но его работу мы не тестировали. Вот технология передачи копии изображения экрана мобильного устройства, под названием Miracast, приложения не требует, и, как показало тестирование, эта передача работает в случае указанного планшета, хотя в нем она теперь именуется просто как Cast. Отметим, что приложения можно устанавливать как из apk-файлов, так и из Play Store, благо этот магазин предустановлен, да а язык системы можно сменить на русский.

Правда с Wi-Fi не все так просто. Прежде всего, отметим, что к проектору не прилагается руководство пользователя, руководства нет вообще никакого, расчет только на сметливость пользователя. Ну ладно, то, что проектор включается длительным нажатием на кнопку питания догадаться можно. При первом включении проектор создает собственную точку доступа и выводит краткую инструкцию с QR-кодом.

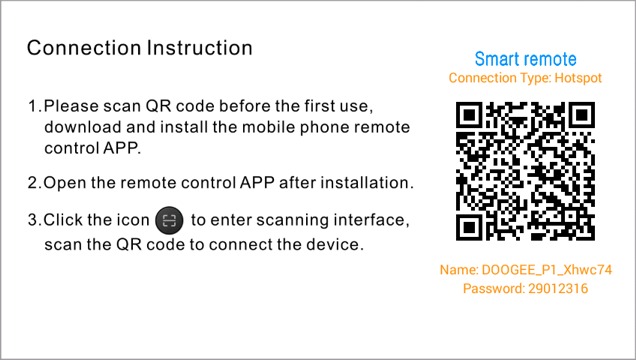

DLP-проектор Doogee Smart Cube P1, меню

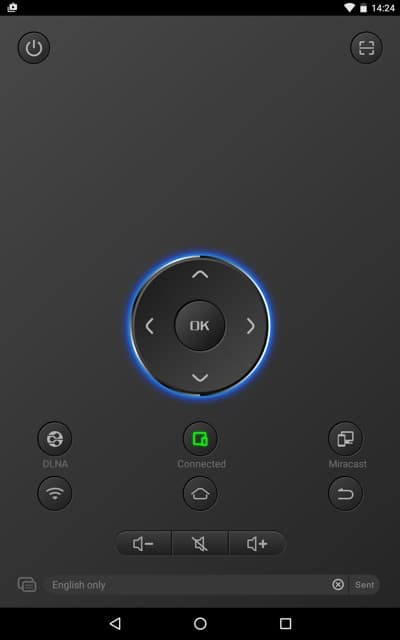

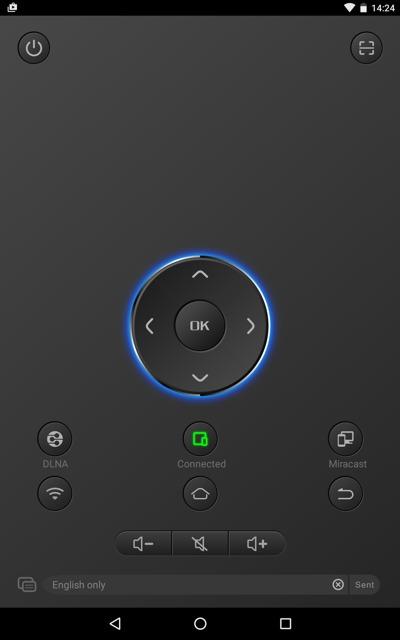

Следуя ей, ставим приложение Doogee Remote, нажимаем на неприметную кнопочку справа вверху, сканируем QR-код, и ничего не выходит, не подключается устройство к проектору.

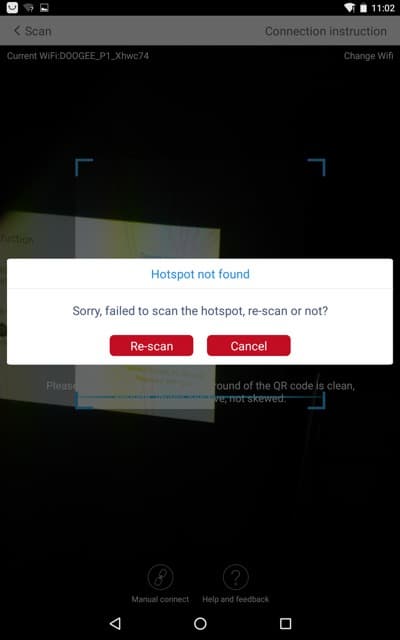

DLP-проектор Doogee Smart Cube P1, меню

На помощь приходят клавиатура и мышь, которые подключаем к проектору. Они позволяют переключить Wi-Fi на проекторе в режим подключения к сети, выбрать нужную локальную сеть и быстро-быстро ввести пароль на подключение к ней. Быстро-быстро, так как проектор дает на все действия буквально несколько секунд, и если за это время не подключиться к сети, то снова включается режим точки доступа. К сожалению, при следующем включении проектор на некоторое время включает режим подключения к локальной сети, но к запомненным сетям не подключается и снова переходит в режим точки доступа. Приходится подключать какое-то устройство ввода, включать нужный режим Wi-Fi, выбирать сеть. А что делать, если USB-мыши под рукой нет?

В итоге подключенный к сети проектор уже обнаруживается программной Doogee Remote. Страничка с QR-кодом выводится при смене настроек сети, а двойное нажатие на кнопку питания возвращает режим точки доступа и тоже выводит эту уже бесполезную страничку. Собственно само приложение Doogee Remote особой функциональностью не отличается — передает на проектор нажатие нескольких кнопок, строку текста в текущее поле ввода, запускает на проекторе программу HappyCast, и выводит на экран краткую инструкцию того, как включить Miracast. Но как-то управлять проектором можно и с помощью Doogee Remote. Хотя мышкой и клавиатурой не в пример удобнее.

DLP-проектор Doogee Smart Cube P1, меню

Для тестирования вывода изображения мы использовали набор тестовых файлов с перемещающимися на одно деление за кадр стрелкой и прямоугольником (см. «Методика тестирования устройств воспроизведения и отображения видеосигнала. Версия 1 (для мобильных устройств)»). Снимки экрана с выдержкой в 1 с помогли определить характер вывода кадров видеофайлов с различными параметрами: варьировались разрешение (1280 на 720 (720p), 1920 н 1080 (1080p) и 3840 на 2160 (4K) пикселей) и частота кадров (24, 25, 30, 50 и 60 кадр/с). В тестах мы использовали видеоплеер MX Player (установленный в дополнение к штатному набору ПО) в режиме «Аппаратный». Результаты теста сведены в таблицу:

Файл Равномерность Пропуски
4К/30p Не воспроизводится
4К/25p Не воспроизводится
4К/24p Не воспроизводится
1080/60p отличнонет
1080/50p отличнонет
1080/30p отличнонет
1080/25p отличнонет
1080/24p отличнонет
720/60p отличнонет
720/50p отличнонет
720/30p отличнонет
720/25p отличнонет
720/24p отличнонет

Примечание: Если в обоих столбцах Равномерность и Пропуски выставлены зеленые оценки, то это означает, что, скорее всего, при просмотре фильмов артефактов, вызванных неравномерным чередованием и пропуском кадров, или не будет видно совсем, или их количество и заметность не будет влиять на комфортность просмотра. Красные отметки указывают на возможные проблемы, связанные с воспроизведением соответствующих файлов.

По критерию вывода кадров качество воспроизведения видеофайлов очень хорошее, так как кадры (или группы кадров) могут (но не обязаны) выводиться с равномерным чередованием интервалов и без пропусков кадров. Частота обновления экрана равна 60 Гц и не подстраивается под частоту кадров в видеофайле. Отображаемый на экране диапазон яркости соответствует стандартному диапазону 16—235, но в тенях и в светах 4-6 градаций оттенков на шкале серого сливаются с черным и белым цветом, соответственно.

Управление проекцией

Фокусное расстояние фиксированное и не меняется. Колесиком сбоку выполняется фокусировка изображения на экране. Проекция направлена вверх, так что нижняя граница изображения находится примерно на оси объектива, то есть если проектор и экран поставить на одном столе, то нижний край проекции будет чуть выше плоскости стола. К сожалению, мобильный экран или что-нибудь заменяющее его (плоское и белое) придется где-то найти. Никаких настроек, влияющих на работу проекционного модуля, мы не нашли.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Doogee Smart Cube P1:

Световой поток
57 лм
Равномерность
+12%, −40%
Контрастность
232:1

Максимальный световой поток меньше заявленных 70 лм. В полной темноте такой яркости хватает для проекции на экран шириной где-то до 1 м. Равномерность освещенности белого поля приемлемая. Контрастность не самая низкая, но у DLP-проекторов она обычно выше. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off, которая составила порядка 880:1. Для компактного DLP-проектора это неплохое значение.

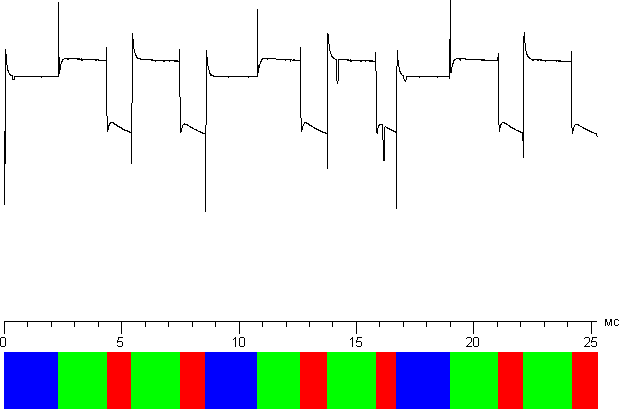

В отличие от типичного одночипового DLP-проектора, в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три светодиодных излучателя (видимо, сборки) — красный, зеленый и синий, — включающиеся последовательно. Изучая зависимость яркости от времени при выводе белого цвета и чистых основных цветов, по длительности форме и интенсивности импульсов можно определить последовательность включения источников. Ниже для случая проекции белого поля приведена зависимость относительной яркости (вертикальная ось) от времени (горизонтальная ось). В нижней части графика цветные прямоугольники красного, зеленого и синего цветов указывают периоды включения светодиодов соответствующих цветов:

DLP-проектор Doogee Smart Cube P1, зависимость яркости от времени

Видно, что при выводе белого поля источники включаются строго последовательно и белый цвет представляет собой «суперпозицию» во времени из монохромного излучения по отдельности. Значит, цветовая яркость равна яркости белого, и нет трюка с одновременным включением источников при выводе белого цвета, за счет чего в некоторых проекторах яркость белого повышается при одновременном уменьшении яркости цветов.

Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 120 Гц. Это невысокая частота (соответствует 2-скоростному светофильтру), поэтому эффект «радуги» выражен сильно. Отметим, что двойное чередование красного и зеленого цветов в цикле несколько уменьшает заметность «радуги».

Проектор оснащен DMD-матрицей с диагональным расположением микрозеркал. Видимо, за счет этого достигается большая компактность оптической системы. Однако проектор вынужден преобразовывать типичное строчно-столбцовое изображение к диагональному виду, что приводит к некоторому уменьшению четкости картинки. Разрешение, по версии производителя, равно 854×480 пикселей, однако все программы показывают 848×480. По всей видимости, часть пикселей матрицы справа и слева не участвуют в формировании изображения. Если не придираться, то на таком разрешении можно смотреть кино и фотографии, но делать что-то полезное, читать PDF или рассматривать таблицы уже сложно.

Для оценки характера роста яркости на шкале серого мы измерили яркость 32 оттенков серого (от 0, 0, 0 до 255, 255, 255):

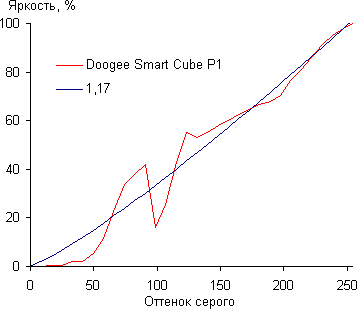

DLP-проектор Doogee Smart Cube P1, гамма-кривая

Гамма-кривая изломанная и даже не монотонная, видимо, проектор как-то подстраивает яркость в зависимости от выводимого изображения. Аппроксимация полученной гамма-кривой дала показатель 1,17, в прочем, в данном случае это не имеет никакого значения.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума, дБА Субъективная оценка
37,8 Тихо

Формально проектор является относительно тихим, но стоит учитывать тот факт, что из-за малого размера проекции зрителям поневоле придется сидеть близко к проектору, а характер шума (завывание высокооборотистого вентилятора) приятным не назовешь.

Встроенные громкоговорители на удивление громкие для устройства такого размера. Опять же со скидкой на размер и вторичность функции, качество звучание можно считать приемлемым. Есть даже стереофонический эффект, но зрителю лучше сидеть так, чтобы проектор был впереди на линии глаз, то есть носа. Можно даже какое-то время посмотреть кино или клип, тем более что другого варианта все равно нет, так как выхода на наушники нет. Может быть, проектор можно подключить к Bluetooth-колонкам, но их для проверки под рукой не оказалось.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват широкий, цвета пересыщены и ненатуральные:

DLP-проектор Doogee Smart Cube P1, цветовой охват

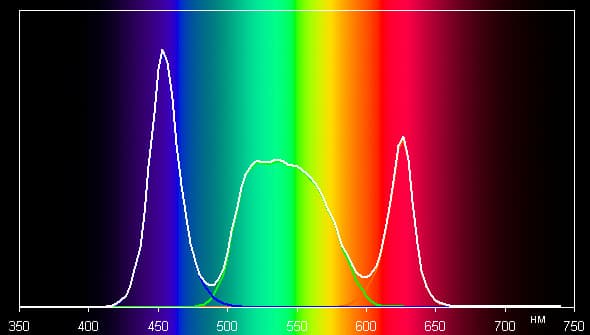

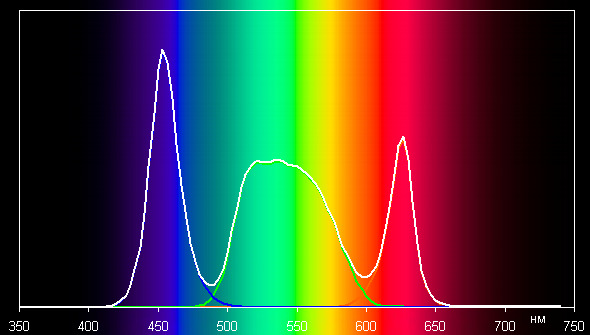

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для трех режимов:

DLP-проектор Doogee Smart Cube P1, спектр

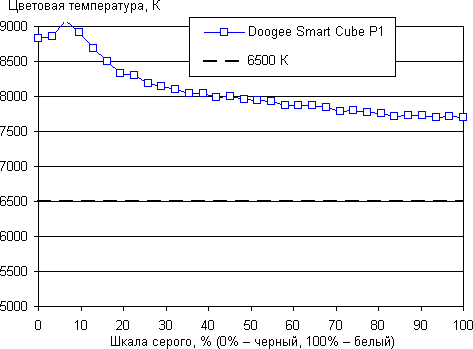

Видно, что компоненты хорошо разделены, и это позволяет получить широкий цветовой охват. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

DLP-проектор Doogee Smart Cube P1, цветовая температура

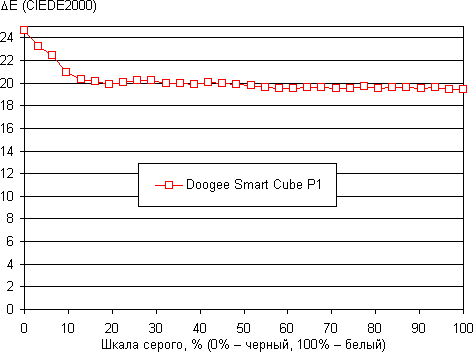

DLP-проектор Doogee Smart Cube P1, дельта E

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Отметим хорошую равномерность тона на шкале серого, что положительно сказывается на субъективной оценке качества цветопередачи. Однако ΔE очень большая, да и цветовая температура высоковата. Впрочем, вряд ли от такого миниатюрного проектора следует требовать идеальной цветопередачи.

Выводы

Проектор Doogee Smart Cube P1 — это, скорее, игрушка, но игрушка забавная, в том числе из-за своего привлекающего внимание ярко-разноцветного внешнего вида. Всерьез утверждать, что с его помощью можно показывать презентации, очень сложно, так как трудно себе представить несколько деловых людей, сидящих в темноте в тесном кружке и рассматривающих картинку низкого разрешения на небольшом экране. Но вот посмотреть кино или видеоклипы в небольшой компании, показать фотографии со смартфона — почему бы и нет, тут главное справиться с подключением Smart Cube P1 к сети Wi-Fi. Вообще, мультимедийные устройства, работающие на распространенных программных платформах, например на Android, обладают ценным преимуществом, так как их функциональность можно расширять за счет установки сторонних приложений, что частично снижает зависимость от умения производителя разрабатывать ПО и поддерживать его актуальность.

Достоинства:

  • Симпатичный дизайн
  • ОС Android с Play Store в комплекте
  • Длительная работа в автономном режиме
  • Поддержка внешних USB-устройств на обоих разъемах USB
  • Небольшие размеры и вес
  • Возможность подзарядки подключенного устройства

Недостатки:

  • Невысокое качество цветопередачи
  • Шумная система охлаждения
  • Сложности при подключении к Wi-Fi
За дизайн проектор Doogee Smart Cube P1 получает редакционную награду:

Original Design — награда за оригинальный дизайн модели

Это устройство мы получили с помощью китайского интернет-магазина Gearbest Логотип Gearbest


Благодарим компанию Графитек
за предоставленный комплект X-Rite i1Publish Pro 2
