DLP-проектор Asus S1


В качестве отличительной черты данного продукта компания Asus указывает премиальный дизайн, который помог проектору Asus S1 получить в 2014 году две престижные награды — CES Innovations и iF Product Design. Впрочем, не ради одного дизайна приобретается проектор — посмотрим, как обстоят у него дела с другими потребительскими характеристиками.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования DLP
Матрица Один чип DMD, 0,3″
Разрешение матрицы 854×480 (WVGA)
Объектив Фиксированный, сдвиг проекции вверх на 100%
Тип источника света Красный, зеленый и синий светодиоды
Срок службы источника света 30 000 ч
Световой поток 200 лм
Контрастность 1000:1 динамическая
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана) минимум 762 мм (0,71 м)
максимум 3048 мм (2,84 см)
Интерфейсы
  • Видео/аудиовход, HDMI 1.3 с поддержкой HDCP и MHL
  • USB-порт, источник тока для внешних устройств, гнездо типа A (до 1 A)
  • Выход на наушники, 3-контактное гнездо миниджек 3,5 мм
Форматы входного сигнала Цифровые сигналы (HDMI): SD — Full HD
Уровень шума 28/32 дБ в зависимости от режима
Встроенная звуковая система Громкоговоритель 2 Вт
Особенности
  • Автономный режим фонарика/аварийного сигнала
  • Охват 100% NTSC
  • Заслонка объектива
  • Штативное гнездо
  • Встроенный аккумулятор, 6000 мА·ч (22 Вт·ч)
  • Работа от аккумулятора 3 ч при 50 лм
Размеры (Ш×В×Г) 110,5×30,7×102 мм
Масса 342 г
Потребляемая мощность Не более 32 Вт, менее 0,5 Вт в ждущем режиме
Напряжение питания (внешний БП) 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Адаптер питания (100—240 В, 50/60 Гц на 19 В, 2,1 A)
  • Кабель питания, евровилка
  • HDMI-кабель
  • MHL-кабель (HDMI на Micro-USB)
  • USB-кабель (USB(A) на Micro-USB)
  • Сумка
  • Чехол
  • Краткое руководство пользователя
Ссылка на сайт производителя www.asus.com

Внешний вид

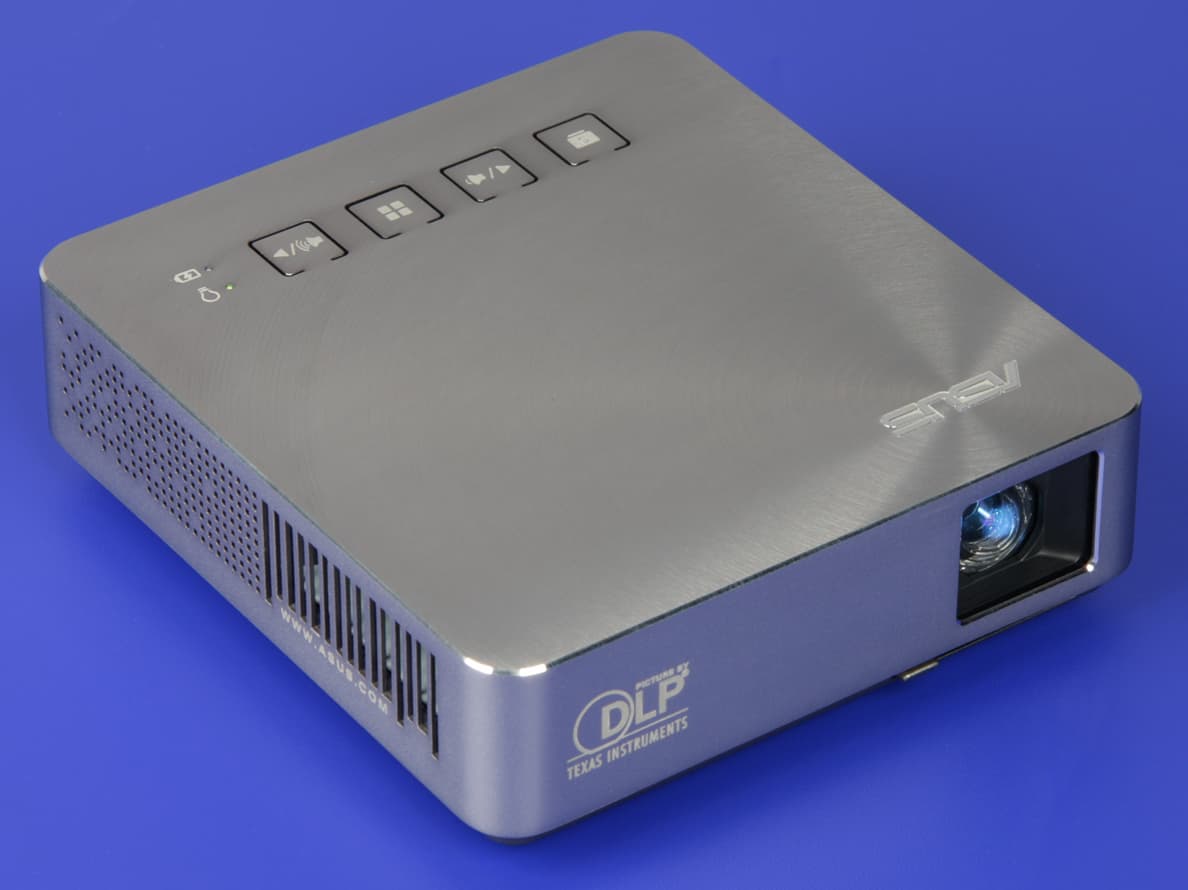

DLP-проектор Asus S1, общий вид

Дизайн проектора продолжает тему ультрабуков Asus Zenbook — блестящий стойкий алюминий и финишная отделка верхней панели в виде концентрических кругов, сходящихся к логотипу компании.

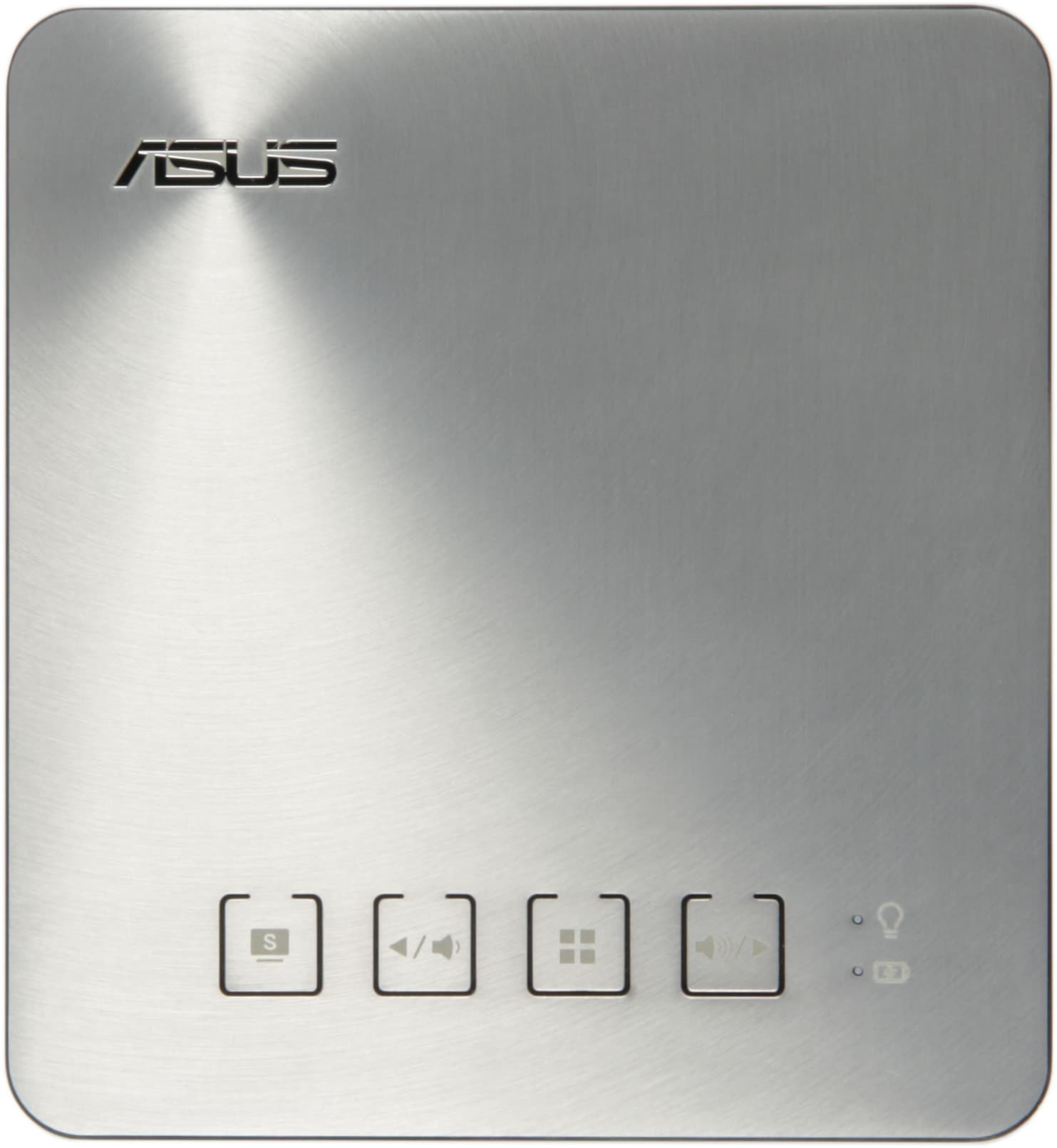

DLP-проектор Asus S1, вид сверху

В монолитном алюминиевом корпусе аккуратно прорезаны вентиляционные решетки, отверстия для объектива, разъемов, индикаторов и кнопки питания, а также прорези, формирующие лепестковые кнопки управления на верхней панели. Переход от верхней панели выполнен в виде заполированной фаски. Объектив защищает сдвигаемая вручную шторка, изготовленная тоже из алюминия.

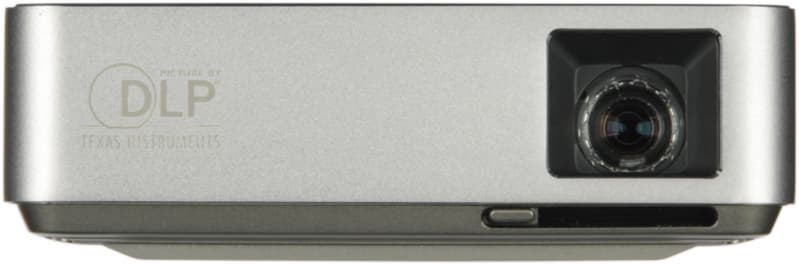

DLP-проектор Asus S1, вид спереди

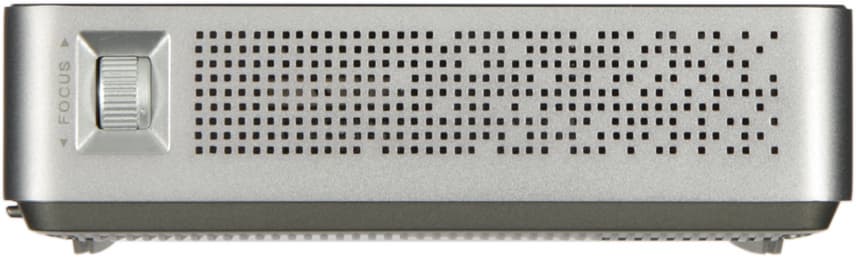

В шторке есть отверстия, что позволяет определить включение источника света, даже когда шторка закрыта. На левом боку в неглубокой нише расположено ребристое колесико фокусировки.

DLP-проектор Asus S1, вид слева

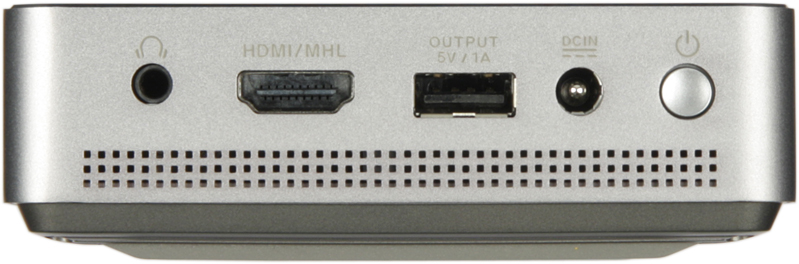

На задней панели — разъемы и круглая кнопочка питания.

DLP-проектор Asus S1, вид сзади

Вентиляционные решетки — на четырех плоскостях, их нет только на передней и на верхней панелях. Это вынуждает тщательнее следить за тем, не заблокировал ли какой-то случайно оказавшийся рядом предмет одну из решеток.

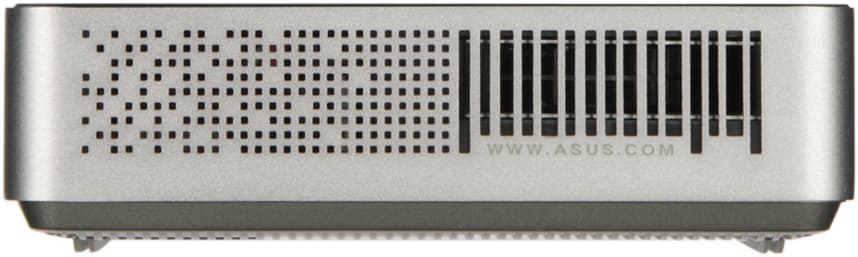

DLP-проектор Asus S1, вид спрва

Монолитность алюминиевого корпуса заканчивается на днище из пластика с серебристо-коричневым покрытием.

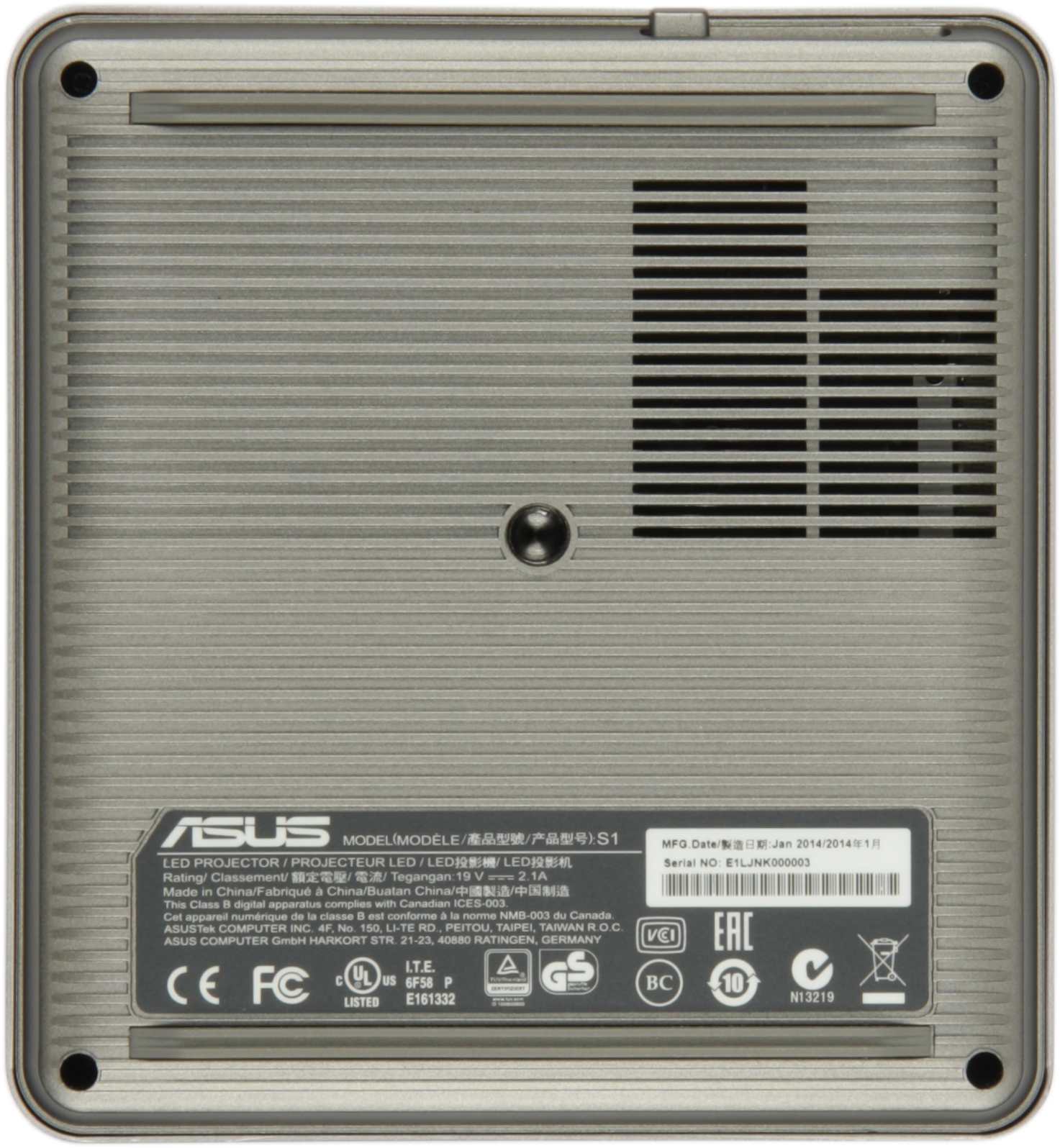

DLP-проектор Asus S1, вид снизу

Благодаря двум ребристым полоскам из резины проектор надежно фиксируется на горизонтальных поверхностях. В качестве альтернативы простому настольному размещению проектор можно закрепить на обычном фото-штативе, для чего на днище предусмотрено металлическое резьбовое отверстие. Комплектация богатая: все необходимые кабели, чехол для проектора с отверстием напротив USB-гнезда,

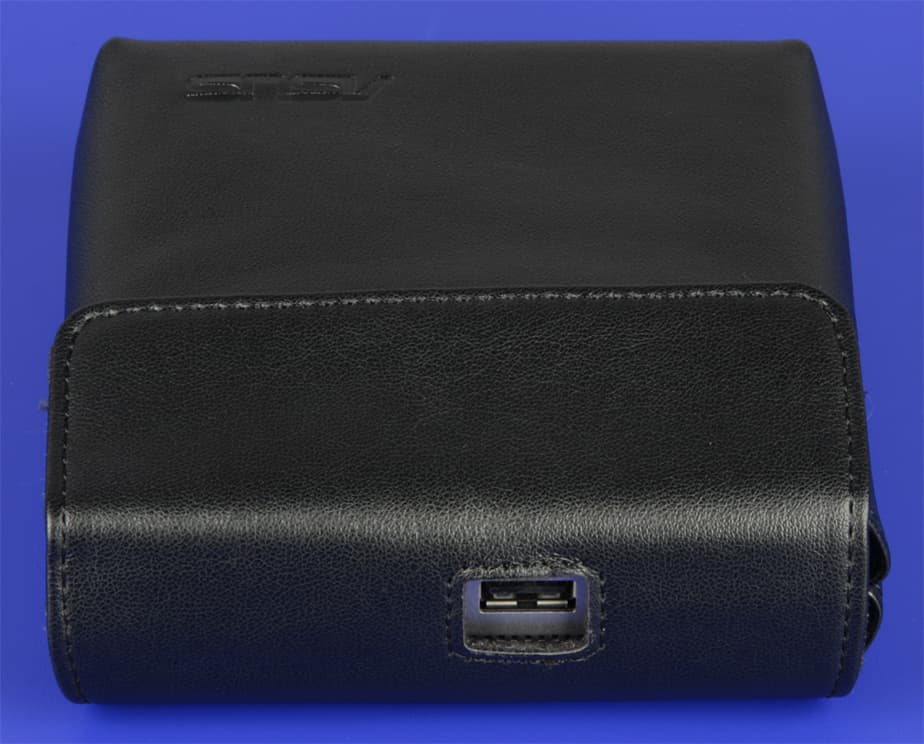

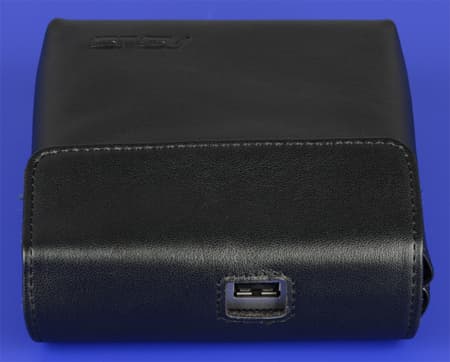

DLP-проектор Asus S1, чехол

сумочка на молнии, куда можно уложить практически весь стандартный комплект.

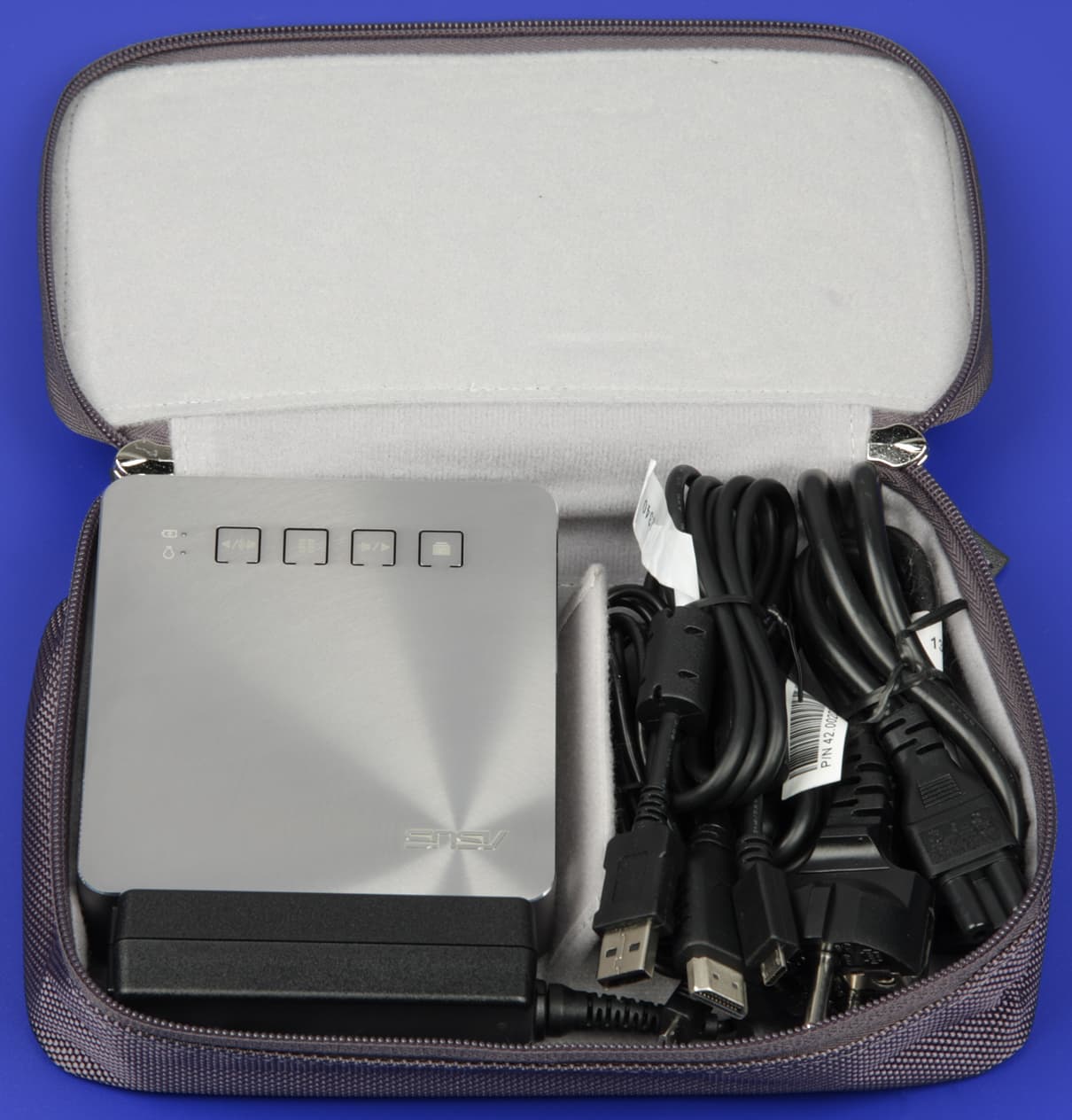

DLP-проектор Asus S1, сумочка

Все это упаковано в небольшую коробку из картона.

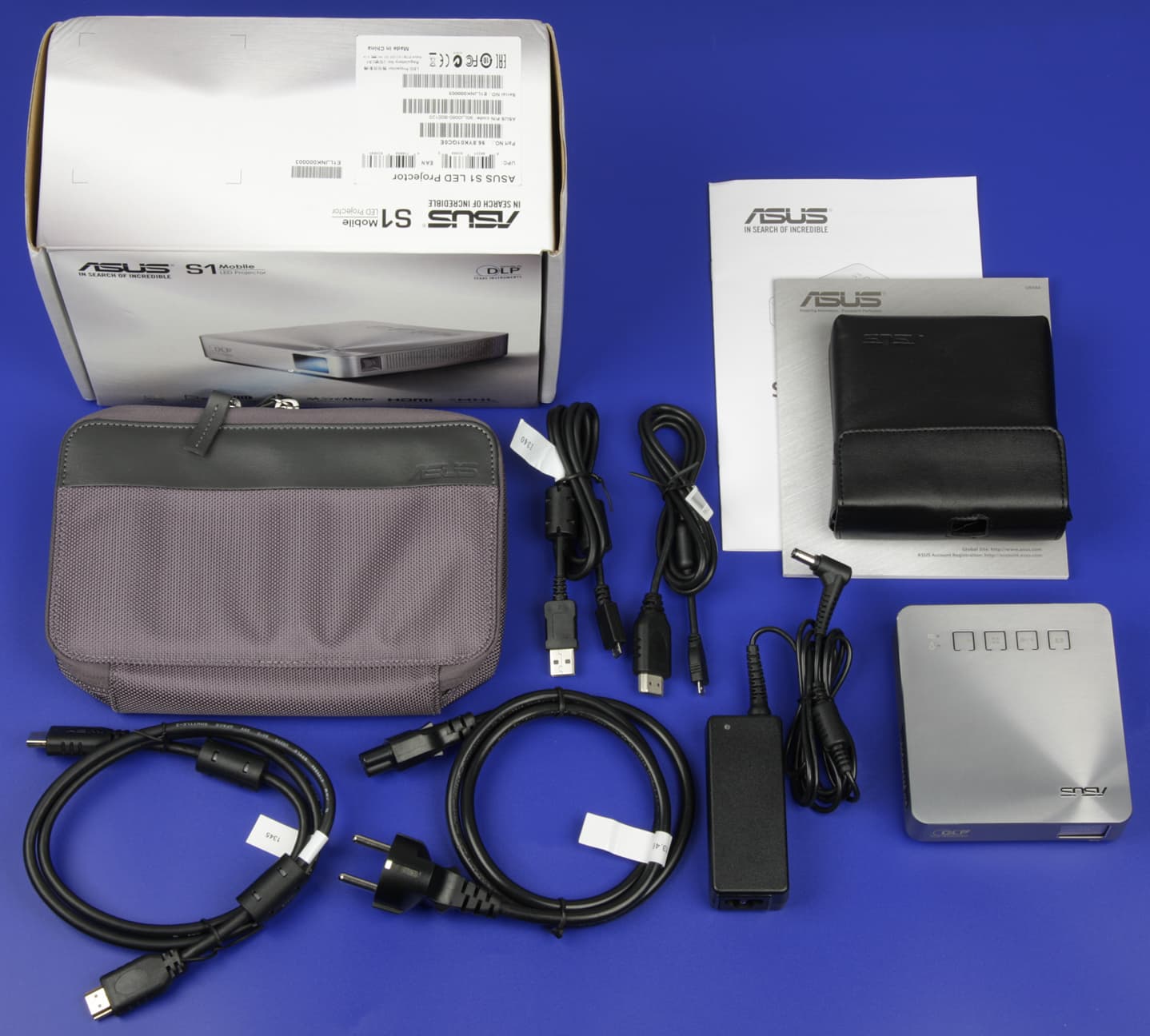

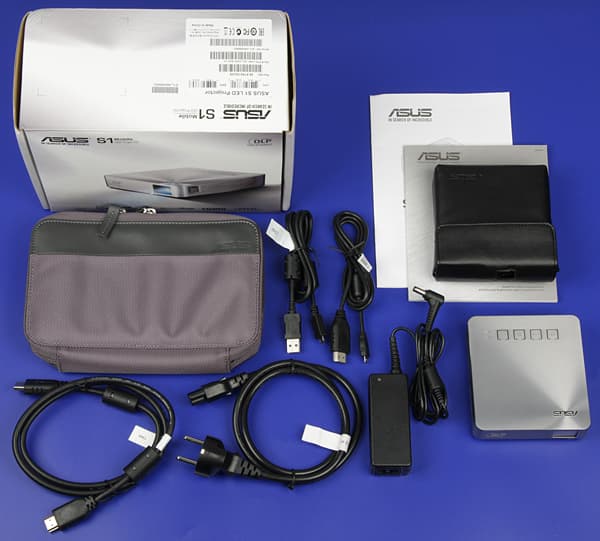

DLP-проектор Asus S1, комплект поставки

Коммутация

Ввод аудио- и видеосигнала в цифровом виде осуществляется через стандартный разъем HDMI, который поддерживает и MHL-подключение. В комплекте поставки входят обычный кабель HDMI, а также кабель MHL с разъемами HDMI и Micro-USB. Таким образом, в качестве источника можно использовать или что-то с HDMI-выходом (или DVI через переходник), или мобильное устройство, поддерживающее MHL. Отметим, что стандарт MHL подразумевает одновременную подзарядку устройства, являющегося источником сигнала. Для подзарядки мобильных устройств с выходом HDMI можно использовать USB-порт на проекторе, который способен отдать до 1 А при 5 В. К проектору можно подключить наушники и на этом все возможности по подключению источников и приемников сигнала заканчиваются.

Результаты измерений длины кабелей и массы проектора и аксессуаров:

ПредметДлина кабеля, смМасса, г
Проектор 348
Блок питания 175 142
Кабель питания 100 122
Кабель HDMI 100 108
Кабель MHL 100 48
Кабель USB 107 60

Массогабаритные характеристики, приведенные в таблице выше, показывают, что минимальный рабочий комплект (в случае MHL-подключения) из необходимых кабелей и блока питания весит немного меньше, чем сам проектор. Достигается это благодаря использованию относительно небольшого БП и коротких кабелей, хотя, конечно, применение толстого трехпроводного кабеля питания в данном случае не выглядит оправданным.

Проектор комплектуется внешним блоком питания, который можно использовать для работы и/или для зарядки встроенного аккумулятор. Аккумулятор заряжается примерно за 2 часа 25-30 минут (при выключенном проекторе и максимальное потребление от сети составляет порядка 16 Вт). В ярком режиме проектор может работать от своего аккумулятора в течение двух с минутами часов, а в экономичном режиме время работы продлевается до трех с небольшим часов, чего должно хватить для проведения презентации и последующего обсуждения. При работе в экономичном режиме и одновременном разряде на внешнюю нагрузку с током в 1 А (и напряжением в 4,65 В) время работы составило 1 час 35 минут. За пару минут до полного истощения аккумулятора и отключения проектора на экран выводится не убираемое предупреждение, а минут за десять до этого индикатор питания начинает светиться красным (при нормальной работе он зеленый). Проектор может подзаряжать подключенное к нему устройство и в выключенном состоянии, но используемая нами электронная нагрузка проектором не определялась, поэтому тестирование работы в этом режиме мы не проводили. Впрочем, планшет Google Nexus 7 (2013) от USB-разъема выключенного проектора заряжался. Отметим, что в этом разделе приведены результаты наших тестов, которые, однако, совпадают с обещаниями производителя (см. таблицу с характеристиками в начале статьи).

Меню и локализация

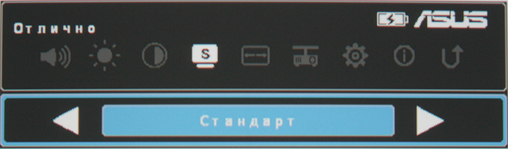

В меню используется шрифт без засечек, читаемость надписей хорошая. Меню верхнего уровня представляет собой ряд пиктограмм, при выборе некоторых появляется еще и ползунок с настройкой или информационная строка. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Есть русская версия экранного меню.

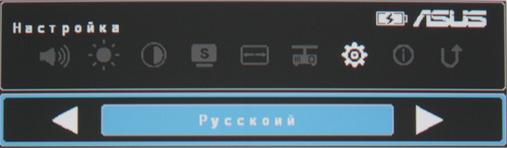

DLP-проектор Asus S1, меню

Перевод на русский язык не очень качественный — на десяток слов приходится пара ошибок. В напечатанном кратком руководстве есть варианты подписей на русском языке. Полное руководство предлагается брать с сайта производителя. И действительно, на международной версии сайта можно найти руководство в виде PDF-файла, в том числе и русскую версию.

Управление проекцией

Фокусное расстояние фиксированное и не меняется. Проекция направлена вверх, так что нижняя граница изображения находится примерно на оси объектива. Есть три режима геометрической трансформации: Авто — увеличение до ближайшей границы с сохранением исходных пропорций; 4:3 — приведение к формату 4:3; 16:9 — приведение к формату 16:9, то есть растяжение на всю область проекции. Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет.

Настройка изображения

В проекторе есть четыре предустановленных режимов — два при работе от БП, и два при работе от встроенного аккумулятора.

DLP-проектор Asus S1, меню

Различаются режимы цветовым балансом и/или световым потоком. Всегда доступны регулировки яркости и контрастности, которые отвечают за настройку уровней черного и белого.

Дополнительные возможности

Даже при отсутствии сигнала на входе проектор можно включить в режим фонарика — в режим проекции белого света. Вторым доступным автономным режимом является режим мигающего белого света, так называемый аварийный режим. Через несколько минут работы в этих режимах при отсутствии нажатий на кнопки проектор выключается.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Asus S1:

РежимСветовой поток
Стандарт / Театр (от БП) 152 лм
Презентации (от аккумулятора) 92 лм
Батареи (от аккумулятора) 61 лм
Равномерность
+8%, −28%
Контрастность
294:1

Максимальный световой поток меньше заявленных 200 лм. В полной темноте такой яркости хватает для проекции на экран шириной где-то до 1,5 м. Равномерность освещенности белого поля приемлемая. Контрастность не самая низкая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off, которая составила порядка 850:1. Для компактного DLP-проектора это неплохое значение.

В отличие от типичного одночипового DLP-проектора в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три светодиодных излучателя (видимо, сборки) — красный, зеленый и синий, — включающиеся последовательно. Изучая зависимость яркости от времени при выводе белого цвета и чистых основных цветов, по длительности форме и интенсивности импульсов можно определить последовательность включения источников. На рисунке ниже представлены выровненные по времени зависимости яркости от времени при выводе белого и основных цветов:

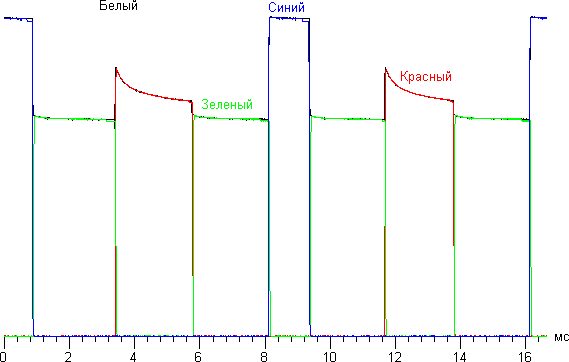

DLP-проектор Asus S1, зависимость яркости от времени

Цветные графики — монохромное излучение соответствующего цвета, черный график — излучение белого цвета.

Видно, что при выводе белого поля источники включаются строго последовательно, и белый цвет представляет собой точную «суперпозицию» из монохромного излучения по отдельности. Значит, цветовая яркость равна яркости белого, и нет трюка с одновременным включением источников при выводе белого цвета, за счет чего в некоторых проекторах яркость белого повышается при одновременном уменьшении яркости цветов.

Анализ зависимостей яркости от времени показал, что частота чередования зеленого цвета составляет 240 Гц (при входном сигнале с 60 Гц вертикальной частоты), частота чередования красного и синего в два раза ниже. Впрочем, яркость в основном определяется зеленым цветом, поэтому частоту мерцания можно определять по нему. 240 Гц — относительно большая частота (соответствует 4-скоростному светофильтру, в типичных офисных проекторах частота двукратная), однако эффект радуги все же присутствует.

Отметим, что проектор оснащен DMD-матрицей с диагональным расположением микрозеркал. Видимо, за счет этого достигается большая компактность оптической системы. Однако проектор вынужден преобразовывать компьютерное строчно-столбцовое изображение к диагональному виду, что приводит к некоторому уменьшению четкости картинки.

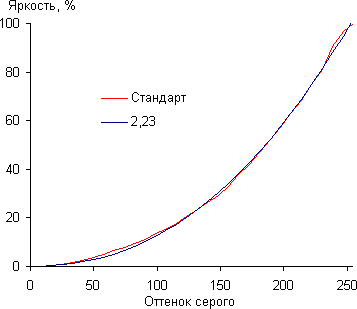

Для оценки характера роста яркости на шкале серого мы измерили яркость 32 оттенков серого (от 0, 0, 0 до 255, 255, 255) при HDMI-подключении:

DLP-проектор Asus S1, гамма-кривая

Значимого завала нет ни в тенях, ни в светах, а аппроксимация полученной гамма-кривой дала показатель 2,23, что практически соответствуют стандартному значению 2,2, однако при этом реальная гамма-кривая заметно отклоняется от степенной зависимости.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Стандарт / Театр / Презентации 30 Очень тихо
Батареи 28 Очень тихо

Проектор является относительно тихим, но стоит учитывать тот факт, что из-за малого размера проекции зрителям поневоле придется сидеть близко к проектору.

Встроенный громкоговоритель весьма громкий, но характеризуется не очень высоким качеством звучания. При подключении наушников встроенный громкоговоритель отключается. Звук в наушниках имеет большой запас громкости, шума в паузах нет, диапазон воспроизводим частот широкий, однако особой чистотой звук все же не отличается.

Тестирование видеотракта

DVI-подключение

Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Тестирование в основном проводилось при разрешении 1280 на 720 пикселей и вертикальной частоте обновления в 60 Гц. Качество изображения неплохое. Белое и черное поля воспринимаются более-менее равномерными. Бликов нет. Геометрия практически идеальная. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, доходит до 0,75 пикселей в углах, но в центре она малозаметна. Равномерность фокусировки хорошая — только к углам картинка немного теряет в резкости.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@50/60 Гц. Режим 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов изображение выводится по полям. Тонкие градации оттенков в тенях и на светлых участках изображения хорошо различаются. Яркостная и цветовая четкости высокие, ограничением на четкость служат разрешение матрицы и диагональное расположение пикселей.

Определение задержки вывода

При DVI-подключении задержка вывода изображения относительно ЭЛТ-монитора составила около 8 мс. Такую задержку ощутить очень сложно.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват широкий, цвета пересыщены и ненатуральные:

DLP-проектор Asus S1, цветовой охват

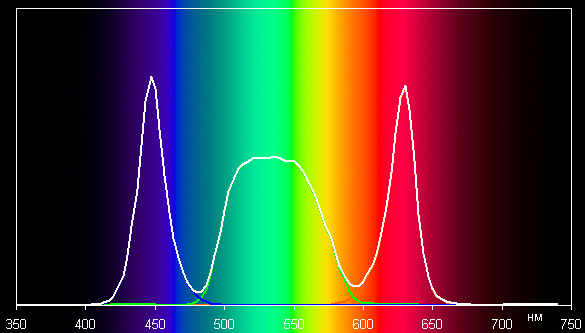

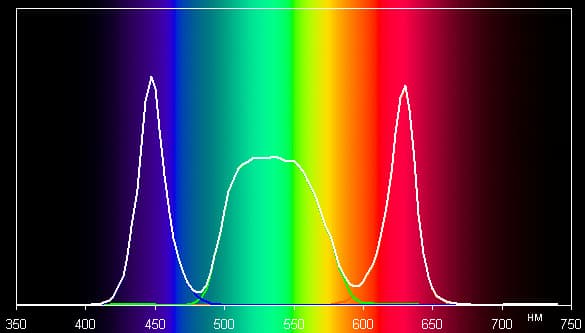

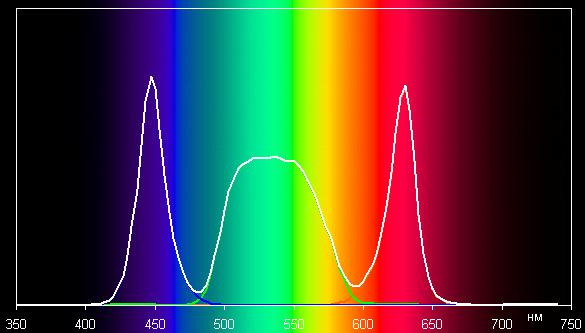

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для трех режимов:

DLP-проектор Asus S1, спектр

Видно, что компоненты хорошо разделены, и это позволяет получить широкий цветовой охват. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае четырех режимов:

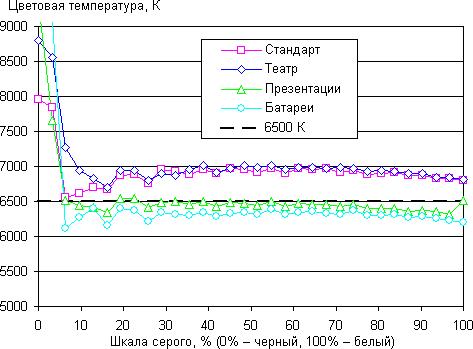

DLP-проектор Asus S1, цветовая температура

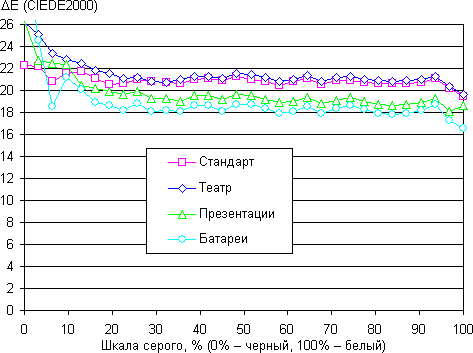

DLP-проектор Asus S1, дельта E

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Отметим хорошую равномерность тона на шкале серого, что положительно сказывается на субъективной оценке качества цветопередачи. Однако ΔE все же высоковата. Впрочем, вряд ли от такого миниатюрного проектора следует требовать идеальной цветопередачи.

Выводы

Проектор лишен каких-либо дополнительных функций (если не считать режим фонарика) и способен принимать только цифровые аудио/видеосигналы по HDMI или MHL. В качестве основной задачи для этого устройства видится проведение мобильной презентации для небольшой аудитории, когда источником сигнала служит какое-то мобильное устройство от ноутбука до планшета или смартфона с выходом HDMI или Micro-USB, поддерживающим MHL.

Достоинства:

  • Аккуратный дизайн
  • Длительная работа в автономном режиме
  • Стандартные разъемы HDMI и USB
  • Небольшие размеры и вес
  • Тихая работа
  • Возможность подзарядки подключенного устройства
  • Режим фонарика и аварийного сигнала
  • Отличная комплектация
  • Русифицированное меню

Недостатки:

  • Значимых нет

За дизайн и комплектацию проектор Asus S1 получает сразу две редакционные награды:

Original Design — награда за оригинальный дизайн модели Excellent Package — награда за уникальную комплектацию
