Стедикам. Что это?

Купив видеокамеру, первым делом проверяем заряд аккумулятора, жмём кнопку с красным кружочком и... начинаем махать несчастным аппаратиком, будто садовой лейкой. Ну ладно, ладно. Есть ведь и аккуратные операторы, которые, бережно прижав к себе драгоценное устройство, стараются на время съёмки задержать дыхание, унять дрожь в ногах и не шарахаться от каждой тени.

Вышеприведённые примеры описывают разные методы хвата, удерживания видеокамеры, но способ съёмки, увы, один и тот же: с рук. Неважно, как вы держите видеокамеру — в вытянутых руках или прижав к носу, груди, поясу... Стоит лишь сделать шаг, второй, третий, как все ваши потуги удержать в кадре снимаемый объект превращаются в ничто. Никакой самый разволшебный стабилизатор, будь он хоть трижды оптическим, не поможет сохранить ту плавность движения, которую мы всегда видим в кино (он рассчитан только на гашение тряски рук и мелких случайных толчков). Вспомните: герой или объект движется в кадре, а камера, словно на облачке, следует за ним без единого толчка, без всякой тряски. А что у нас, в нашем любительском видео?

Эти съёмки можно смело отправлять в помойку, то есть, конечно же, в Корзину. А ещё лучше — Shift+Del, поскольку они не годятся ни для каких целей. Таким образом, не имея возможности передвигаться с работающей видеокамерой, оператор стоит как приколоченный к одному квадратному метру асфальта, играя роль стационарного наблюдательного пункта. Для очистки совести всё-же скажем, что в большинстве случаев такая неподвижность и требуется, ведь не вся жизнь проходит в движении. Но всё-таки, если вдруг потребовалось вести съёмку и при этом передвигаться, чтоб «как в кино»?

Конечно, кино — дело... дорогое. Сравнивать «их» возможности и бюджет с нашим «богатством» просто неприлично. Память тут же выпихивает на поверхность кадры из какого-то «фильма о фильме»: тележка с оператором, толкаемая суровыми мужиками... десятки метров рельсовых дорожек, проложенных для съёмки единственной короткой сцены. Или кран — плавно движущееся металлическое чудовище с длиннющей коленчатой стрелой, на конце которой торчит обдуваемый ветрами оператор либо управляемая сервоприводами конструкция. Всё это хорошо, нарядно и... недоступно. Но как же быть? Неужели нет на свете сколь-нибудь подходящей замены суровым мужикам, тележкам, рельсам и кранам?

Есть такой заменитель!

Стедикам. А также глайдкам, флайкам, стабикам (steadicam, glidecam, flycam, stabicam) — всё это родственные понятия. Родился такой агрегат совсем не вчера, свой возраст он отсчитывает аж с 70-х годов прошлого века, и (предположительно) использовался при съёмках таких кинофильмов, как «Рокки», «Чужие» и пр. В нашей стране стедикамом пользовались гораздо позже, уже в нынешнем веке: «Антикиллер», «Турецкий гамбит» и т.д. Тропинка этого устройства «из кино в массы» чертовски крива и труднопроходима; неизвестно, доковыляет ли когда-нибудь стедикам до обыкновенного оператора-любителя. Надеемся, что всё-таки дойдёт: ведь уже сегодня такими агрегатами с удовольствием пользуются «свадебщики» и видеографы, профессионально занимающиеся съёмкой каких-либо событий.

Перед тем, как мы разберём наш стедикам на составные части (виртуально, конечно! — за реальную разборку автору руки оторвут), кратко охарактеризуем этот агрегат. Назначение стедикама очевидно: обеспечение мягкого, плавного перемещения видеокамеры при съёмке в движении. Преимущества перед прочими «киношными» системами стабилизации: мобильность и низкая стоимость (низкая по меркам видеокухни). Конструкция и комплектность стедикама может быть самой разной, в зависимости от запросов и толщины кошелька вопрошающего: кустарная система противовесов или механизм посложнее, с использованием фирменных деталей. Продвинутые киношники используют и совсем уж невероятные сооружения, состоящие из специального носимого жилета, жёсткого рукава, вертикальной стойки, при этом вся конструкция может быть оснащена монитором, куда выводится картинка с камеры, и прочими необходимыми в хозяйстве предметами вроде дополнительных аккумуляторов. Оператора в таком облачении и разглядеть-то трудно — ну зато ему работать удобнее, знай себе перебирай ногами да удерживай равновесие.

Но опять мы ударились в профсектор, где царствуют бездонные сметы. Давайте вернёмся на нашу любительскую землю, и внимательно изучим конструкцию одного из представителей стеди-глайд-стаби-устройств. Одного из самых, можно сказать, «бюджетных» вариантов (хотя, если поискать, то можно найти действительно примитивные конструкции).

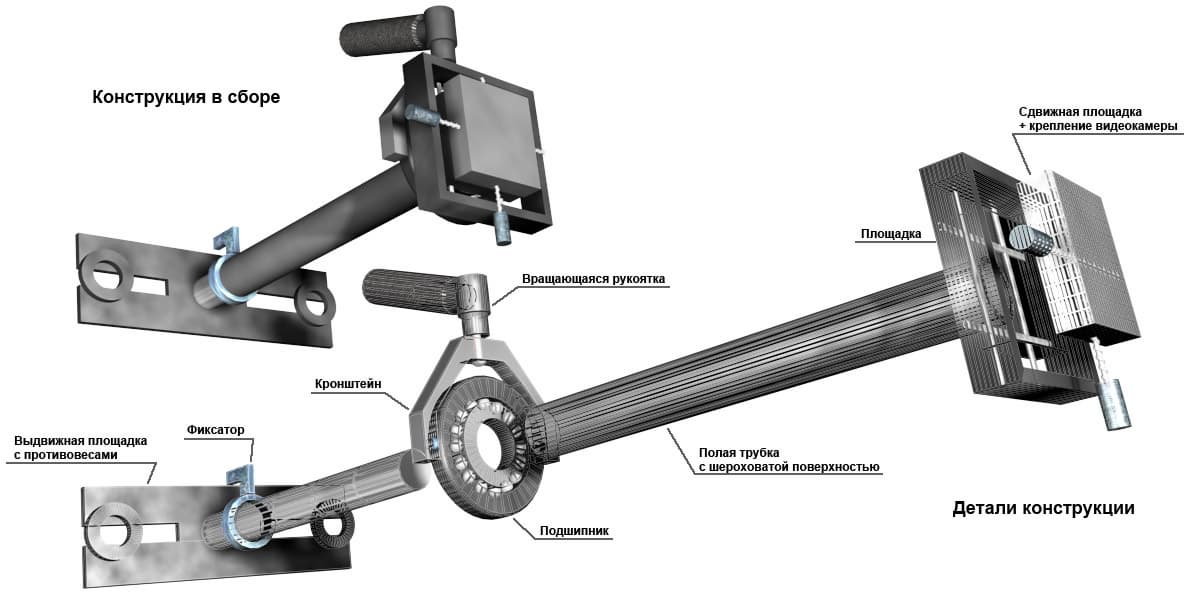

Устройство имеющегося в нашем распоряжении стедикама следующее:

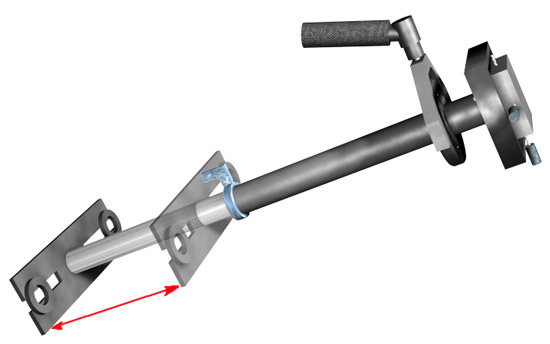

Пусть некоторые мелкие неточности, которые бросятся в глаза профессионалу, не испортят общей картины. Но суть именно такова: на площадку, прикрепленную к низу выдвижной штанги, навинчиваются грузики (противовесы), помогающие уравновесить систему. Таким образом, эта выдвижная штанга с площадкой, на которой покоятся противовесы, является плечом с изменяемой длиной.

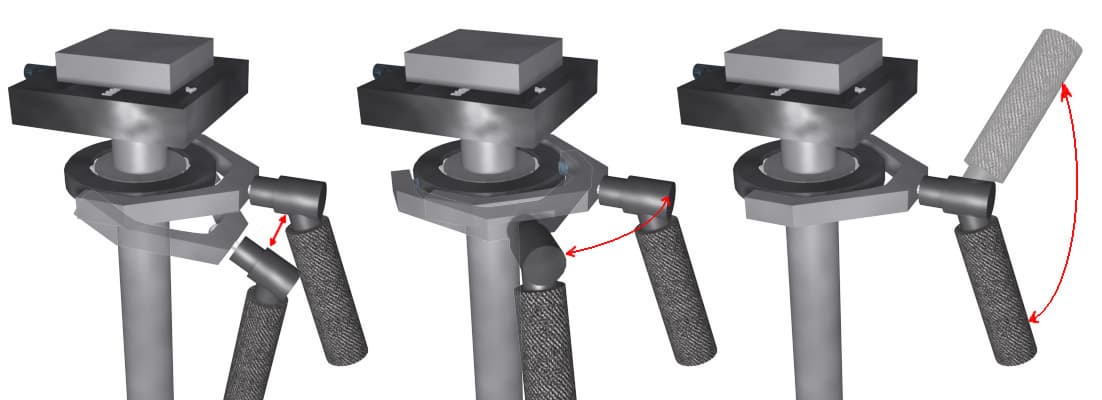

Внутреннее кольцо подшипника жёстко закреплено на центральной (главной) оси-трубке, обёрнутой пористой резиной (при съёмке вторая рука должна легонько касаться этой резины, дабы предупредить кручение или качание системы). К внешнему кольцу подшипника прикреплен в двух точках кронштейн, к которому, в свою очередь, крепится вращающаяся рукоятка. Таким образом, имеется свобода вращения по трём осям.

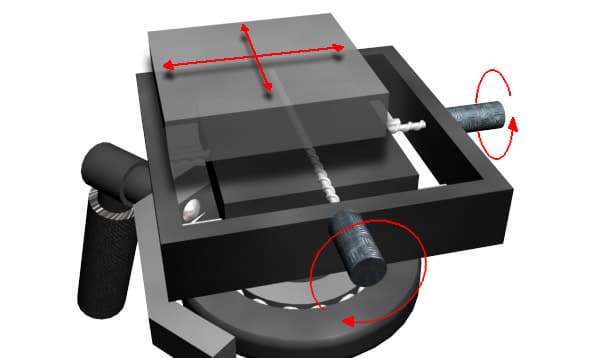

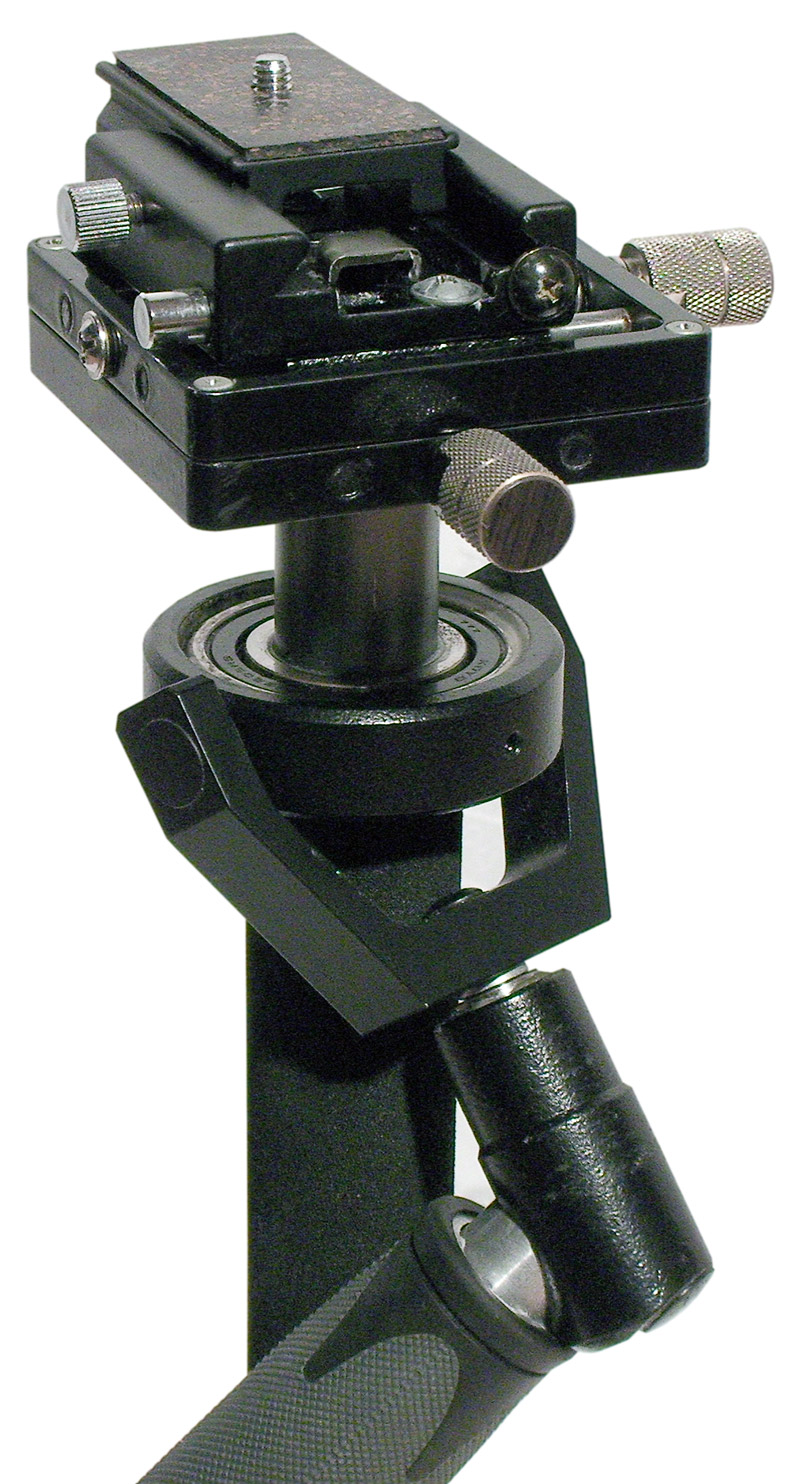

В заключение «разберём» ту самую площадку, которая венчает всю конструкцию. Это сложный узел, требующий при кустарном изготовлении высокой точности и аккуратности. Площадка представляет собой статичную основу, на которой покоится ещё одна площадка, подвижная. К ней-то и привинчивается видеокамера. Вращающиеся резьбовые регуляторы предназначены для изменения положения площадки с камерой по двум осям в пределах статичной площадки.

Регулировка стедикама — дело тонкое, почти как восток. При желании в Сети можно разыскать даже видеоинструкцию по настройке (но нужна ли она, если стедикама в наличии нет и не предвидится)? Если вкратце, то всю настройку требуется производить с закреплённой на площадке видеокамерой, причём она должна находиться в рабочем состоянии: открыт экран, выдвинут видоискатель, пристёгнута нужная бленда, вставлен тот аккумулятор, с которым впоследствии будет вестись съёмка. Теперь можно размещать грузики на нижней площадке, двигать подвижную площадку с камерой вперед-назад и влево-вправо до тех пор, пока вся система не примет строго вертикальное положение. Кстати, существует надёжный способ проверки правильности регулировки: из горизонтального положения в вертикальное вся система должна прийти за полторы секунды (скорость эту можно увеличить или уменьшить, изменив длину плеча путём вытягивания или втягивания штанги). При таком качании камера, закреплённая на верхней подвижной площадке, не должна поворачиваться вокруг оси штанги. И ещё один способ проверки: резко выбросить вперёд или вбок руку со стедикамом. Если система начала раскачиваться, значит, следует вернуться к самому началу настройки.

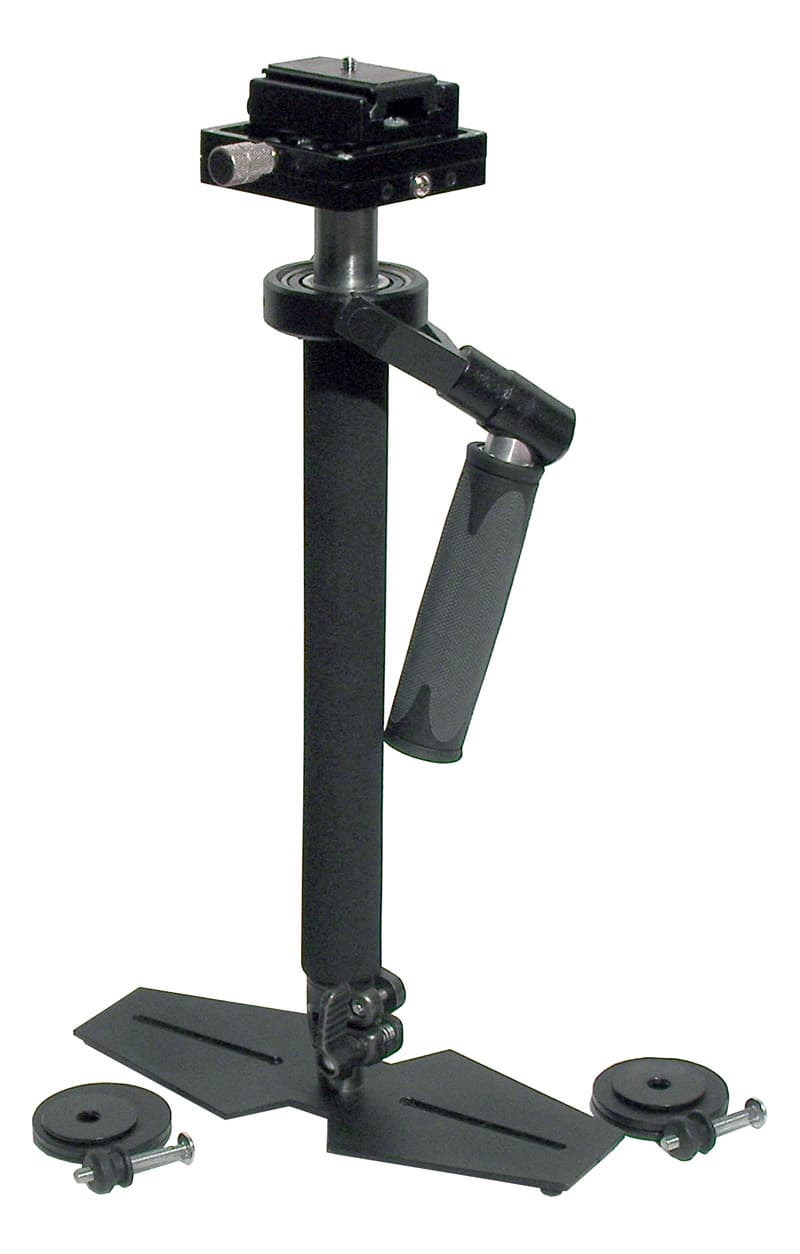

Ну, а теперь взглянем на всю систему вживую:

И сразу видим ошибку: система неуравновешена, имеет склонность к раскачке. Виновата... видеокамера. Да, это так: увы, но камеры потяжелее у нас нет в наличии. Дело в том, что вес видеокамеры, да и вообще всей системы в целом — это критический фактор, о чём обычно не упоминается. Ведь само собой разумеется: говорим «стедикам» — подразумеваем «оператор-профессионал». И наоборот. А следовательно, при упоминании стедикама речь непременно идёт о видеокамере, весом своим в несколько раз превосходящей любительскую «мыльницу».

Таким образом, стедикам — это уравновешенная система, работающая на принципе инерции массы. Чем большей массой обладает вся система, тем она устойчивее, это очевидно любому, кто может отличить вес от момента инерции. Кстати говоря, вовсе необазятельно использовать именно подшипник, кронштейн и поворотную рукоятку. Этот сложный узел вполне можно заменить обыкновенной шаровой опорой. Однако у последней есть один серьёзный недостаток: полной свободы движения по всем осям шаровая опора не даст, да и сила трения скольжения у таких опор довольно велика. Чтобы компенсировать трение, потребуется большая масса, а это снова означает тяжёлую видеокамеру и соответствующую систему противовесов.

Но даже будь у нас самая претяжёлая видеокамера, абсолютно прямолинейного движения с одним лишь стедикамом достичь всё равно затруднительно, тем более вот так, с наскока. Во-первых: практика и ещё раз практика. Во-вторых, более-менее ровная съёмка с долгим проходом возможна только при наличии дополнительных «навесов»: жилета, рукава, вертикальной стойки (фотографии приведены выше). Но и в этом случае результат не гарантирован — если требуется длинное ровное прохождение, то тут уже никак не обойтись без тележки с теми самыми угрюмыми мужиками (или оператору придётся освоить курс катания на роликовых коньках).

К счастью, в подавляющем большинстве случаев стедикам применяется лишь для коротких проходов и пробежек, облётов, а также может быть использован для «зума ногами». Эта фраза — не поэтическая вольность, именно так «зуммируют» в кино. Вспомните — в хорошем фильме почти не эксплуатируется зум самой видеокамеры. Вместо банального зуммирования объективом оператор приближает к объекту саму видеокамеру, зум камеры при этом не используется вовсе.

Поскольку теорию полезно перемежать практикой, тряхнём стариной и пробежимся по чистому снегу дважды: без стедикама, привычно держа камеру в вытянутых руках, и со стедикамом. Ну а потом, разумеется, сравним результат:

Разница, мягко говоря, ощутима. Даже очень. Несмотря на присутствие раскачивания (а оно, как мы уже убедились, неизбежно с такой лёгкой видеокамерой), теперь такое видео вполне можно использовать для модных нынче игр с таймшифтингом. Исключительно прелестно выглядит видео, снятое со стедикамом из движущегося автомобиля — тряски как не бывало! Правда, высовываться из окна автомобиля с конструкцией в руке не рекомендуется: сдувает. Открытый ЖК-экран видеокамеры действует подобно парусу, из-за чего камеру ведёт в сторону, и систему приходится крепко удерживать.

Впрочем, несколько дней практики, и вот уже начинает получаться нечто похожее на ровную съёмку. Высунув от усердия язык, автору удалось-таки пройти несколько метров со стедикамом в руке, при этом матушка-земля и стедикам не успели войти в шокирующий резонанс. Что-ж, теперь такое ровное видео (для любительского уровня, разумеется) вполне можно использовать в давно задуманных целях, «подвесив» в воздух трёхмерные объекты. И «трекить» снежинки пришлось совсем немного. Получилось хоть и бестолково, зато зрелищно: для домашнего кино в самый раз!

Что касается удобства съёмки со стедикамом — забудьте о всяком комфорте, если вы не человек с тренированными мышцами и крепкими запястьями: теннисист, гребец, потомственный знаменосец... Автор изо всех сил пытался вспомнить, в каких случаях и когда ему приходилось вот так подолгу держать нагруженную кисть. Безуспешно. Ничего, кроме давным-давно сданного табельного ПМ, на ум так и не пришло.

Нет, пожалуй, наиболее комфортно со стедикамом в руке будет чувствовать себя человек, который длительное время и часто практикует съёмку со стедикамом. К счастью, нам довелось познакомиться с одним из таких профессионалов, который не представляет себе видеокамеру без стедикама, и не замечает дискомфорта от нескольких килограммов в вытянутой руке. Алексей Шлыков, видеограф из Запорожья, проводивший мастер-класс в городе Иваново, охотно делился опытом и секретами съёмки. Впрочем, если о стедикаме и было сказано, то лишь вскользь, поскольку тематика встречи была иная. А именно — съёмка и монтаж клипа в сумбурном, энергичном, или, по-сегодняшнему говоря, трэшевом стиле. Кстати говоря, клип, получившийся в итоге всей работы, вполне можно рассматривать как пример грамотного использования стедикама. Вот и мы взглянем на результат, но не с одной точки зрения, а с двух одновременно: в те секунды ролика, когда применялся стедикам, в правом нижнем углу будут появляться кадры, снятые со стороны — обратите на них внимание. Ведь лучше один раз увидеть.

Как видим, стедикам использовался не всегда. И правильно, ведь в клипе, как и в фильме, сцены, ракурсы и способы подачи материала должны чередоваться. Внимательный зритель, наверное, подметил ещё один момент: в некоторых случаях Алексей удерживал систему вверх тормашками. Почему? Потому, что траектория движения камеры по его задумке должна была почти касаться травы. Ну, а перевернуть видео в процессе монтажа — не проблема (кстати, некоторые профессиональные видеокамеры имеют для таких случаев два резьбовых отверстия для крепления площадки: в днище и вверху, на рукоятке).

***

Грустно: информацию о существовании стедикамов, а уж тем более о них самих, найти неподготовленному человеку крайне сложно. Но если и найдёте — будьте уверены, вам эта информация не предназначена. Она для тех, кто уже как минимум держал в руках стедикам, либо вовсе для полноправных владельцев подобных устройств. Публично рассказывать о стедикаме и об особенностях съёмки с этим устройством тоже охотников мало. Ситуация — прямо как в анекдоте советской эпохи: «А что его пробовать? Сало как сало». А ведь конструкция, работающая на таком бесхитростном, но чертовски действенном принципе, как равновесие и инерция масс, не представляет никакой тайны. К сожалению, все представители этой элементарной механики — кустарные самоделки. Как, например, следующий механизм:

Всё это довольно странно: простейшая, но эффективная технология до сих пор так и не приползла к обыкновенному, массовому потребителю. Зайдите в магазин фото- видеотоваров, и поинтересуйтесь... штативами. Наряду с фирменными изделиями, цена которых начинается с тысячи ненаших денег, в наличии имеется и широкий выбор штативов стоимостью тысяча-другая кровных российских. Стедикама же в магазине вы не увидите — это гарантированно. Только на заказ, при этом нужно ещё знать «где» и «как». Ну а его стоимость... Он стоит нереальных денег. По меркам рядового любителя, разумеется: отдать 300 долларов (это самый минимум) за пусть нужную, но всё-таки редко используемую железку — это слишком дорогое удовольствие.

Отчего столь высокая цена? Объяснение может быть следующим: высокий спрос плюс ручная (фактически) работа. Так каким же образом подобные вопросы, касающиеся дисбаланса спроса и предложения, обычно решаются на акулье-капиталистическом рынке? Ответ очевиден.

А что, если перевести эту статью на китайский? Чем чёрт не шутит, глядишь, вскорости и за 50 долларов стедики появятся.



В подготовке данного материала посильное участие принимали:
Евгений Боярченков, предоставивший стедикам;
Сергей Чернов, изготовивший стедикам

 [Все статьи в разделе «Цифровое Видео»]




8 февраля 2010 Г.

. ?

. ?

, , ... , . , . , , , , .

, , , , : . , — , , ... , , , . , , , ( ). : , , , , . , ?
