Система нелинейного видеомонтажа Canopus EDIUS DVX

Корпорация Canopus Company, Ltd. основана в 1983 году, базируется в Японии, разрабатывает и производит системы для обработки и редактирования видео, ориентированные на потребительский и профессиональный рынок.

Решения систем монтажа серии EDIUS представлены следующими основными продуктами:

  • Edius SD/HD - самое мощное решение
  • Edius SP for HDV - профессиональное решение без компромиссов
  • Edius NX for HDV - оптимальное решение для профи
  • Edius DVX - замена DVRaptor RT2max и герой нашего обзора

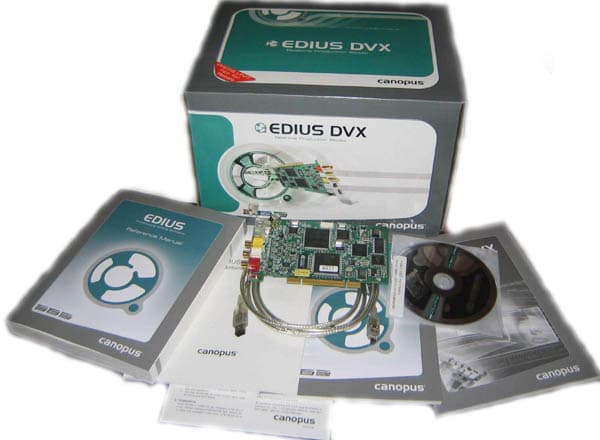

Комплектация:

  1. Плата EDIUS DVX;
  2. Кабель IEEE 1394 (6 - 4 pin);
  3. Диск с ПО: EDIUS PRO 3, Quick Titler, Canopus Plug-ins для Adobe Premiere, Quick Time 6, Acrobat reader + Руководство в PDF, DirectX 8.1, драйвера для плат: DVRaptor-RT2, DVRex-RT, DVRex-RT Professional, DVStorm-RT, DVX-E1;
  4. Брошюры: инсталляционное руководство, дополнительные особенности версии 3.3, пользовательское руководство, руководство с рекомендациями (всё на английском языке).

Минимальные системные требования:

Процессор Pentium4 1.7 ГГц (лучше 2.4 ГГц, приветствуется многопроцессорность или HT);
PCI шина версии 2.1 (при установке SD компонент блокирует 2 слота);
Память: 512 Мб памяти (рекомендуется 1 Гб);
Жесткий диск: 800 Мб свободного места для инсталляции (рекомендуется 7200 оборотов в минуту). Для работы с 2-мя и более потоками DV видео высокого разрешения необходим SCSI-160 или RAID 0;
Видеокарта: с поддержкой разрешения 1024х768 точек при 32 битном цвете с режимом оверлей. Видеопамять 64 Мба для SD; 128 и более для HD (протестировано производителем с видеокартами NVIDIA, при тестировании продукта не обнаружено проблем с видеокартами Radeon 9600PROXT, Radeon X300/X600);
Звук: WDM-совместимый драйвер;
OS: Microsoft Windows XP Home/Professional Service Pack 2.

Дополнительно необходимо подключение к Интернет для обновления ПО, регистрации пользователя, а также получения техподдержки.

Описание

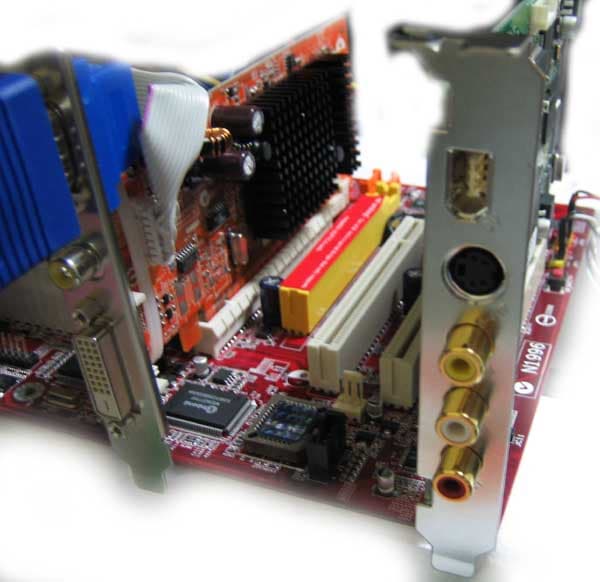

На плате располагаются:

  1. Два порта IEEE 1394 (внешний 6 пин и внутренний 4 пин);
  2. S-VIDEO OUT (качественный аналоговый видеовыход);
  3. 3 RCA гнезда: желтый – композитный видео выход, белый и красный – стерео аудиовыход;
  4. Внутренний разъём подключения дополнительного (опционального) модуля для компонентного видео вывода;
  5. Два индикатора состояния платы: верхний красный горит, если плата находится в режиме простоя, нижний зелёный горит, когда плата инициализирована софтом;
  6. Шина для установки в слот PCI 32бит.

Также на плате присутствует PCI-мост Philips SAA7146 AH, который используется во многих продуктах, например, Pinnacle DV500, за работу с портом IEEE-1394 отвечает 32-битный RISC-процессор NEC D72893BGD, он используется в бытовом DVD-рекордере Pioneer DVR-920H.

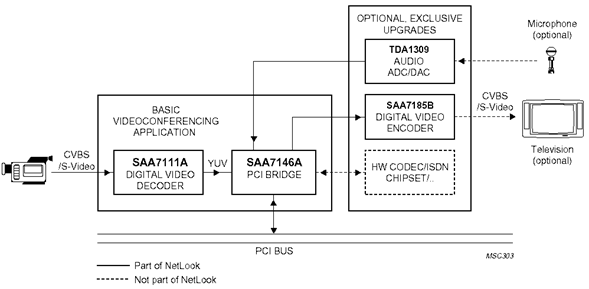

схема использования мультимедиа-моста PCI Philips SAA7146 AH с сайта производителя

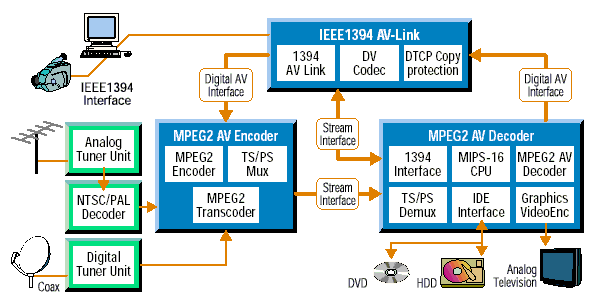

блок-схема NEC D72893BGD

По данным производителя, NEC D72893 состоит из:
1) 32-битного RISC CPU с памятью 2-х типов: 192 Кб ПЗУ и 60 Кб ОЗУ;
2) Кодека DV;
3) Ядро интерфейсов, которое позволяет работать одновременно и с шиной 1394, и с внешними кодеками MPEG2, и с памятью.

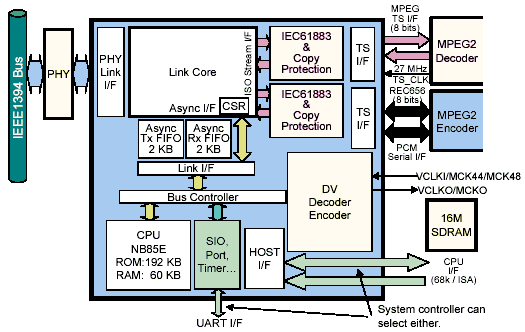

типовая схема, рекомендуемая производителем для NEC D72893BGD

Более подробно об этом можно прочитать на сайтах:
http://www.semiconductors.philips.com/cgi-bin/pldb/pip/SAA7146AH/V4.html
http://www.necel.com/english/news/0104/1901.html

Функционально плата является real-time видеомикшером. Её основное назначение - возможность просмотра на телевизоре в реальном времени проекта без предварительного рендеринга в полном разрешении с чересстрочной разверткой, а также захват видео и его вывод на видеокамеру через порт 1394.

Для сравнения приводим старшую модель EDIUS NX.

Главные отличия NX от DVX:

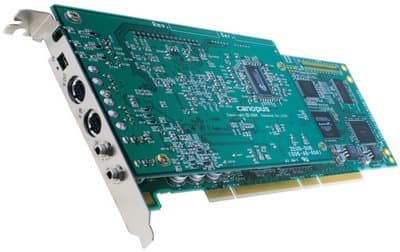

  • Работает на полноразмерной шине PCI 64 бит;
  • Захват HDV видео через IEEE-1394;
  • Захват аналогового видео через S-VIDEO и RCA;
  • Нет ТВС;
  • Слияние видеопотоков в реальном времени с нескольких источников с наложением спецэффектов. Просмотр без рендеринга проекта на HDV мониторе в полном разрешении;
  • Опционально поставляется плата для компонентного видеовыхода (PCI 32 бит);
  • Поддержка риал-тайм вывода на монитор из-под Premiere 6.5 и Premiere Pro 1.5.

Из описания продукта следует, что EDIUS DVX - это программно-аппаратный комплекс с высокой интеграцией и возможностью в реальном времени работать с DV видео, а также способностью обрабатывать в реальном времени 30 видео фильтров, 7 анимированных титров, 3D эффект «картинка в картинке» и выводить на аналог в полном чересстрочном разрешении или экспортировать через плагины Adobe Premiere.

Установка ПО

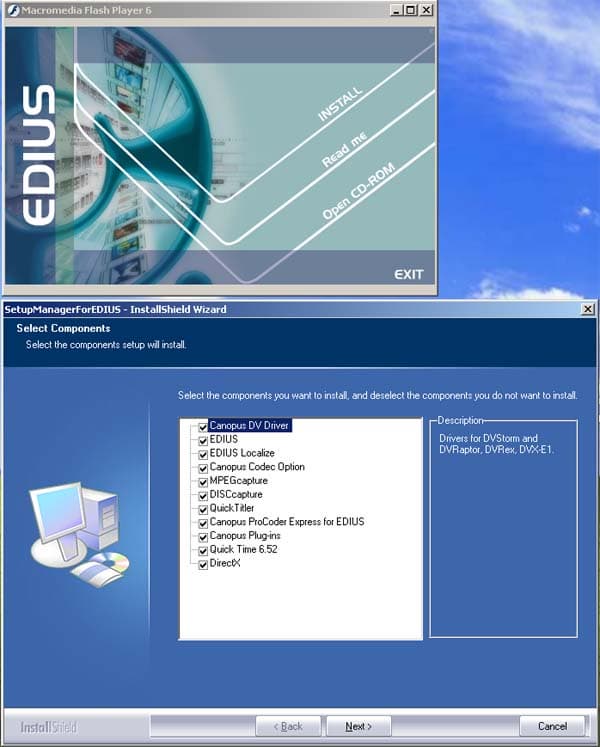

Вставив диск в ПК, можно увидеть анимированный flash инсталлятор:

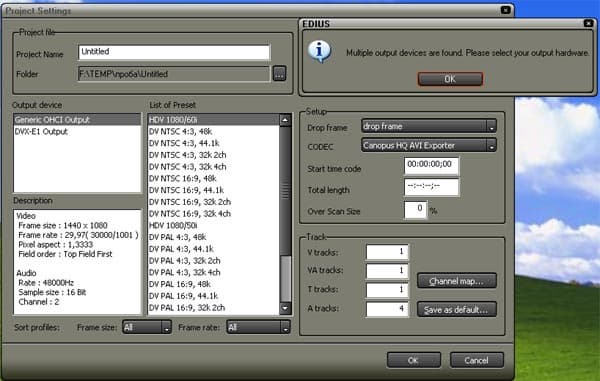

В какой-то момент программа попросила выбрать устройство захвата по умолчанию, которым и стала рассматриваемая плата. После 15-минутной инсталляции на рабочем столе ПК появляются 3 значка, и программа предлагает перезагрузку системы.

Чтобы объективно оценить возможности комплекса, нам потребовались камера и телевизор. Подключив видеокамеру Sony D8 и выбрав в верхнем левом окне Generic OHCI-input, можно управлять видеокамерой прямо из редактора, есть воспроизведение, пауза, покадровое воспроизведение и перемотка в обе стороны. При нажатии на кнопку Capture начинается воспроизведение видео с его одновременной записью в проект. Этой же кнопкой захват останавливается и тут же можно увидеть появившийся в проекте фрагмент видео. Он вставляется в позицию курсора.

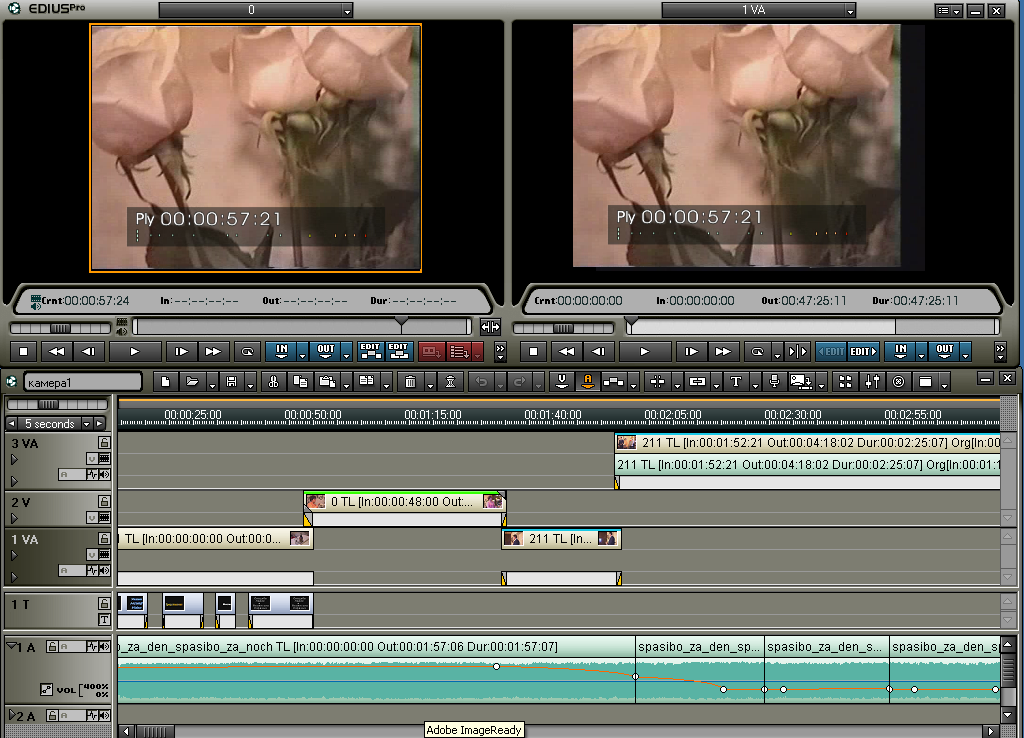

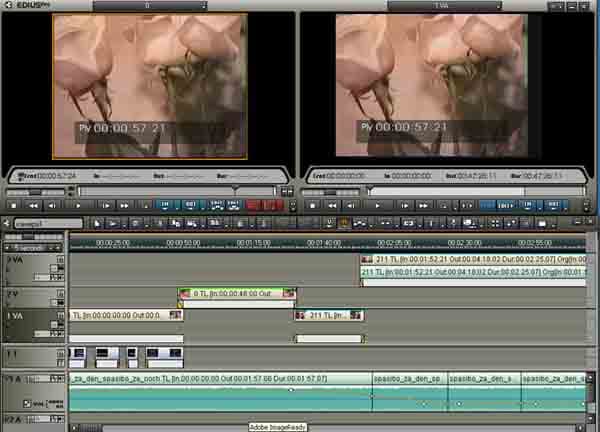

Используем любительский материал. В нем много искажений по цвету и есть явно испорченные места. Требуется произвести монтаж, вырезав лишнее, скорректировать цвет, добавить титры и дополнительные аудиотреки для придания материалу более профессионального вида. Попутно определить какое количество слоев можно воспроизводить в реальном времени, без рендеринга на всех 3-х ПК.

Подробнее о программе можно почитать тут http://www.ixbt.com/divideo/edius.shtml



Тестирование real-time возможностей

В качестве тест-стендов выступили 3 ПК. На всех была установлена чистая Windows XP Pro SP2.

1-й ПК, самый мощный:

  • Pentium D 2.8 ГГц (2 ядра, 2x1024 Килобайт, 800 МГц шина ) LGA 775
  • ASUS P5LD2 LGA775 i945
  • DDR2 533, 2x512 Мб Samsung
  • Seagate Barracuda 200 Гб SATA 150 7200rpm 8 Мб кэш
  • PCI-E GeForce 6800 LE 128 Мб

2-й ПК, средний:

  • AMD Athlon 64 Socket 754 2.8 ГГц (512 килобайт, 1600 МГц шина )
  • Gigabyte GA K8NS PRO Socket 754 nForce3 250
  • DDR 400, 2x512 Мб Samsung
  • Seagate Barracuda 80 Гб ATA 100 7200rpm 2 Мб кэш
  • AGP 8x Radeon 9600 Pro 128 Мб

3-й ПК, старый:

  • AMD Athlon XP 2500+ (Barton) 512 Килобайт, 333 МГц шина Socket A
  • Epox RDA3+ nForce2 Ultra 400, Socket A
  • DDR400 2x512 Мб Hynix
  • RAID 2x Maxtor 120 Гб 7200rpm ATA 133 8 Мб RAID (зеркало )
  • WD 40 Гб7200 rpm ATA 100 2 Мб кэш (системный диск)
  • AGP 8x Radeon 9600 XT 256 Мб

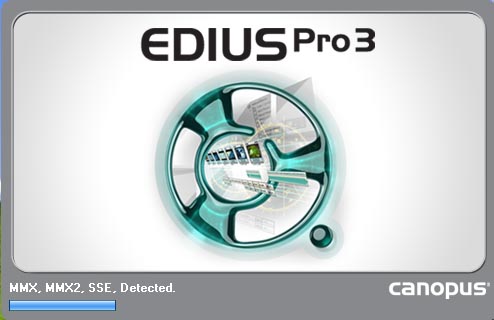

При запуске EDIUS Pro 3 обнаружил все основные возможности каждого CPU -
На 1-м: 2 CPU, MMX, SSE, SSE2
На 2-м: MMX, MMX2, SSE, SSE2
На 3-м: MMX, MMX2, SSE
В ходе тестирования замечено, что программа равнодушна к SSE3.

1-й тест: Для начала берём один видеофрагмент и накладываем на него 2 фильтра: автобаланс белого и цветокоррекцию RGB. Все 3 компьютера справились на «ура». Загрузка процессоров ниже 30%.

2-й тест: Усложняем задачу, добавляем титры и музыкальный трек – результат тот же, все воспроизводится в реальном времени. Но загрузка процессоров выше:
1-й компьютер - 30% на каждый процессор
2-й компьютер - 54%
3-й компьютер - 77%

3-й тест: Добавляем 2-й видеофрагмент с аналогичными фильтрами RGB-коррекции и баланса белого и соединяем его с первым фрагментом через длинный переход «мозаика».
3-й компьютер в этом случае не смог воспроизвести этот стык, и выдал сообщение, что воспроизведение остановлено.
2-й компьютер притормозил, пропустив много кадров и показав лишь 5 из 100,
1-й показал все в реальном времени без проблем. Загрузка процессоров - 87% на каждый.

Комплекс EDIUS DVX имеет масштабируемую производительность в зависимости от мощности системы, на которой идёт тестирование. В программе также есть фоновый просчет и моменты любой сложности можно обработать заранее независимо от остального проекта, и после, при воспроизведении, они читаются из временных файлов, которые сохраняются в папке rendered, там же, где и другие файлы проекта.

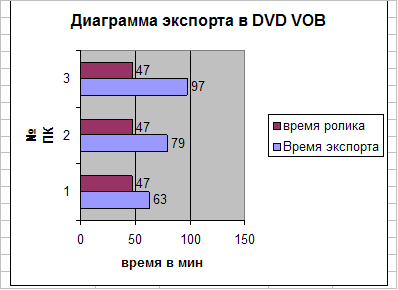

Итоговой проект получился длинной 47 минут. Он состоит из: 14 видеофрагментов (параллельно не более трех), 19 переходов, 7 титров, 5 аудиотреков в формате mp3  (256 Кбит/с). Вырезано 10 видеофрагментов, испорченных окончательно при съёмке.

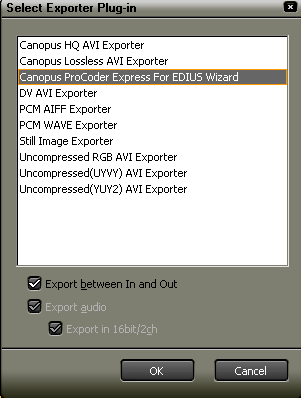

На весь видеоряд применены фильтры цветокоррекции. Теперь нужно конвертировать проект в общепринятый и удобный формат. Например, DVD Video. Жмем кнопку Export. Выбираем Canopus ProCoder Express For EDIUS Wizard.

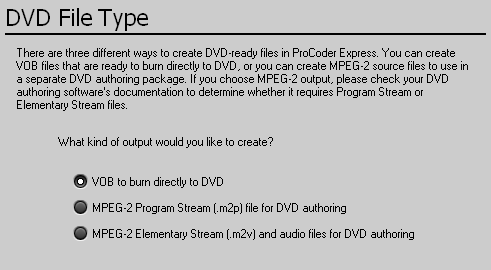

выбираем формат VOB,

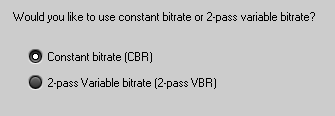

фиксированный битрейт и длину видео 60 минут на диск.

Жмём кнопку Convert, и тут же начинается просчет проекта.

На диске получаем папку, содержимое которой аналогично стандартному DVD Video

Поддерживаемые форматы:

Видео:
MPEG Video Stream (*.mpv; *.m2v);
MPEG Program Stream (*.mpg; *.mpeg; *.m2p; *.mp2);
MPEG Transport Stream (*.m2p; *.m2t);
DV, AVI (*.avi);
QuickTime (*.mov);
Несжатое 32-битное видео с альфа-каналом.

Аудио:
Aiff File (*.aif; *.aiff);
Ogg Vorbis File (*.ogg);
MPEG Audio Layer-3 (*.mp3);
MPEG Audio Stream (*.mpa; *.m2a);
Wave File (*.wav).

Графика:
Inscriber (*.icg; *.ips);
Targa (*.tga; *.targa; *.vda; *.icb; *.vst);
Windows Bitmap (*.bmp; *.dib; *.rle);
JPEG (*.jpg; *.jpeg; *.jfif);
Flash Pix (*.fpx);
TIFF (*.tif; *.tiff);
Photoshop (*.psd);
Portable Network Graphics (*.png);
PICT (*.pic; *.pct; *.pict);
QuickTime Image (*.qtif; *.qti; *.qif);
Silicon Graphics Image File (*.sgi; *.rgb);
CompuServe GIF (*.gif);
Windows Meta File (*.wmf).

После нескольких дней пользования продуктом остались смешанные чувства. Плата очень интересна, и если вы обладатель ПК с CPU от 2,8 ГГц, да ещё и с RAID0, то вряд ли вам с DV камерой нужно, что-то большее. Продукт позволяет смотреть сразу на телевизоре в полном разрешении с чересстрочной разверткой, что получится, если положить один или другой фильтр, это очень сильно экономит время. Можно сделать очень качественный монтаж домашнего видео, не тратя лишнего времени, и в одной программе. После записать всё на DVD и хвастать перед друзьями своим мастерством. Также система подойдёт для малого бизнеса, и небольшой видеостудии. В освоении нет ничего сложного, даже, несмотря на то что, мануал англоязычный, он изобилует картинками, на которых всё по шагам изображено.
Но хотя в ПО есть полноценная поддержка HDV формата, плата не может захватывать и воспроизводить в реальном времени на телевизоре этот формат. Поэтому вы сможете монтировать в HDV только «вслепую», без возможности предварительного просмотра. Для комфортного монтажа в HDV нужно что-то серьезнее (например, EDIUS NX for HDV).


Благодарим за помощь в написании обзора компанию "Pro Video Systems".
[Все статьи в разделе «Цифровое Видео»]
