Классификация видеомонтажных решений Canopus


Цифровое видео стремительно развивается и становится все более доступным, любительские DV-камеры и цифровые видеомагнитофоны почти вытеснили аналоговую технику. Как и в случае с фотографией, переход на «цифру» предоставляет значительное расширение возможностей. Для того чтобы смонтировать собственный фильм, не нужно каких-либо сложных специальных знаний, главное – желание, наличие компьютера и средства для видеомонтажа. Если с первыми двумя пунктами все понятно, то на третьем стоит остановиться подробнее. На рынке представлено немало средств для работы с цифровым видео и оцифровки аналогового, сориентироваться в этом разнообразии не всегда легко. На самом деле, достаточно рассмотреть модельный ряд крупного производителя, и все станет понятно. Например, продукцию японской компании Canopus (она названа в честь второй по яркости звезды), поскольку эта компания является одним из лидеров на данном рынке, и ее решения для нелинейного видеомонтажа очень широко используются на протяжении уже долгого времени. Canopus разрабатывает и производит продукты для профессионалов и любителей, успешно сочетая в каждом из них высокую производительность, функциональность и надежность. Благодаря использованию собственных инновационных технологий, именно Canopus зачастую задает уровень, на который равняются прочие игроки этого рынка. Поэтому модельный ряд Canopus очень показателен, линейки AV/DV конвертеров и систем для нелинейного видеомонтажа этой компании мы и рассмотрим.

Конвертеры «аналог-цифра»

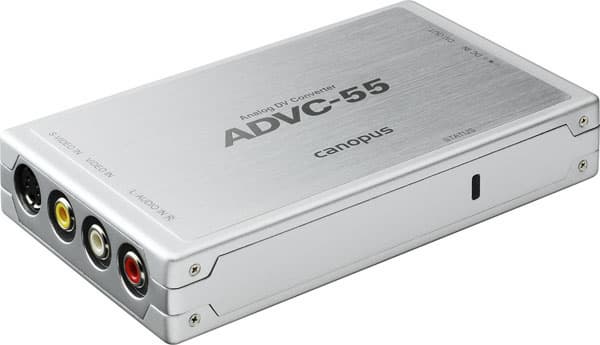

Canopus ADVC50/ADVC55

Самые младшие модели - Canopus ADVC55 и ADVC50 - аналогово-цифровые конвертеры, подключаемые к PC или Mac при помощи интерфейса FireWire. ADVC50 устанавливается в PCI-слот компьютера, а ADVC55 представляет собой внешний модуль. Последний не нуждается в дополнительном питании, обходясь только соединением FireWire, он легок и помещается в карман. Модуль ADVC55 удобно всегда иметь под рукой для перевода аналогового видео в цифровой формат. Достаточно подключить конвертер к компьютеру посредством FireWire (интерфейс также называется IEEE1394 или iLink). Корпус устройства изготовлен из матового алюминия, прочен и симпатично выглядит. С одной стороны на нем расположены композитный и S-Video аналоговые видеовходы (со стереофоническими аудиовходами), с противоположной – порт FireWire. Получается очень наглядно – проходя сквозь конвертер, видео превращается из аналогового в цифровое. Входы и выходы четко промаркированы, предусмотрен также разъем для подключения внешнего блока питания (6 В) на случай, если при подключении к ноутбуку питания по FireWire окажется недостаточно. На тыльной стороне ADVC55 расположены DIP-переключатели, благодаря им осуществляется точная настройка на тип входного сигнала (системы NTSC или PAL) а также его уровень. Конвертер комплектуется необходимым для работы кабелем FireWire и подробнейшим руководством пользователя, даже совершенно неподготовленный человек за несколько минут разберется, как работать с ADVC55.

Устанавливаемый в корпус компьютера Canopus ADVC50 обладает возможностями, аналогичными ADVC55 и тоже прекрасно справляется с оцифровкой видео в реальном времени. Оригинальность данного конвертера – возможность установки как в PCI-слот, как стандартной платы расширения, так и в 5-дюймовый отсек, что, конечно, очень удобно – все разъемы оказываются на передней панели компьютера. Цифро-аналоговое преобразование не предусмотрено, такой возможностью обладают более сложные устройства Canopus.

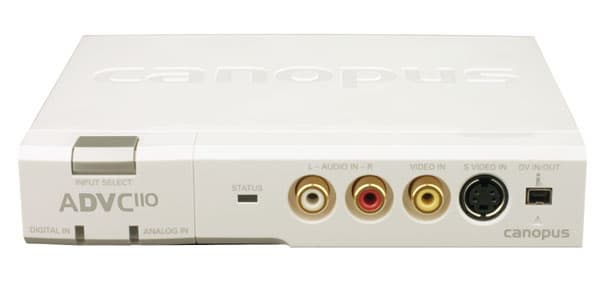

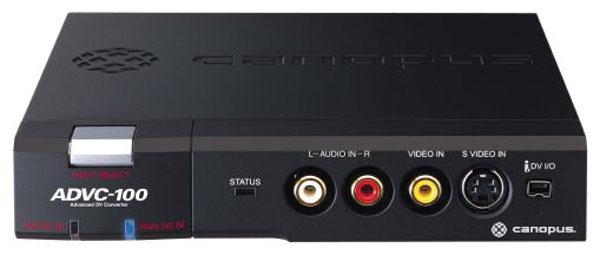

Canopus ADVC100/ADVC110

Отличным образцом устройства, способного производить как аналогово-цифровое, так и цифро-аналоговое преобразование, может послужить Canopus ADVC100 или ADVC110. Обе эти модификации практически так же просты в использовании, как ADVC50/ADVC55. Выполненные в виде отдельных внешних модулей, они чрезвычайно удобны для работы с домашней видеотекой. Благодаря возможности подключения множества аналоговых устройств, например, телевизора, видеомагнитофона и видеокамеры, сделать цифровую копию высокого качества – элементарная задача. Для подключения источников сигнала предусмотрены S-Video и RCA входы, 2- или 4-канальный звук передается также через стандартные RCA (модель ADVC100 оборудована еще 3,5-мм входом Jack). Захватывается видео в системах PAL (720x576, 25 кадров/с.) и NTSC (720x480, 29.97 кадров/с.), кроме того, модель ADVC110 может работать с сигналом в системе SECAM. Подключаются к компьютеру конвертеры Canopus ADVC100/ ADVC110 при помощи FireWire, предусмотрено по два разъема – 4-контактный и 6-контактный, в комплект поставки входит кабель с 6-контактными разъемами.

Кроме упомянутых особенностей, модели различаются цветом корпуса (ADVC100 - черный, ADVC110 - белый). Важная особенность, присущая обеим моделям, - ADVC100 и ADVC110 обеспечивают жесткую привязку звуковой дорожки к видео, обеспечивая точную синхронизацию звука и изображения.

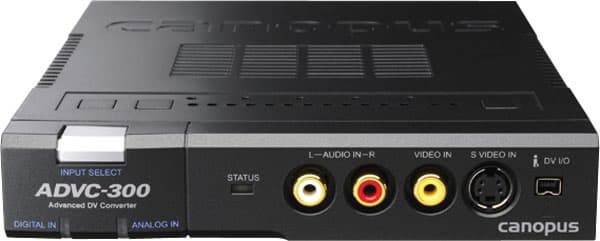

Canopus ADVC300

Еще более широкими возможностями обладает конвертер ADVC300, который может осуществлять перевод из аналогового в цифровое представление и наоборот. Как и другие устройства этого ряда, ADVC300 представляет собой внешнее решение, на небольшом черном корпусе размещены все необходимые разъемы для работы с аналоговыми источниками: RCA и S-Video входы и выходы, а также компонентный выход. Для аудиопотока предназначены разъемы RCA – стерео вход и выход. Как и младшие модели, ADVC300 получает питание по шине FireWire, при помощи которой подключается к компьютеру, имеются 4-контактный и 6-контактный разъемы. Впрочем, на всякий случай предусмотрена возможность независимого питания.

ADVC300 воспринимает аналоговое видео в системах PAL, NTSC и SECAM, в результате цифро-аналогового преобразования можно получить сигнал PAL или NTSC. Программное обеспечение данного конвертера обладает прекрасными возможностями для корректировки видео непосредственно в процессе захвата, что позволяет существенно экономить время. Корректируются яркость, контрастность, насыщенность и оттенки цветов, даже четкость изображения – ничуть не сложнее остального. Высочайшее качество оцифровки, свойственное ADVC300, обеспечивает фирменный DV-кодек Canopus, применяющийся в данном конвертере. Помимо жесткой привязки звука к изображению, ADVC300 обладает еще одной чрезвычайно полезной функцией – аналоговый сигнал обрабатывается по сложной технологии, удаляются шум и дефекты. Это зачастую настолько улучшает изображение, что ADVC300 применяется для перевода записей «в цифру» и обратно, - таким образом улучшается качество аналогового материала.

Canopus ADVC1394

Внутренний аналогово-цифровой конвертер ADVC1394 представляет собой PCI-плату, оборудованную интерфейсом FireWire для ввода и видео цифрового видео (DV). Подключение аналоговых источников сигнала возможно при помощи кабелей RCA и S-Video. Соответствующие разъемы размещены на самой плате, для большего удобства использования можно приобрести и установить в 5-дюймовый отсек компьютера панель с дублирующими разъемами. Несмотря на кажущуюся простоту ADVC1394, этот конвертер обеспечивает высококачественную оцифровку сигнала, поддерживает PAL и NTSC, а комплект поставки включает не только фирменные драйверы для устройства видеозахвата, но и программы WinProducer 3 DVD и Vegas Video LE 3.0 для редактирования и записи цифрового видео. От аналогичных продуктов Canopus ADVC1394 выгодно отличается полной поддержкой в любых современных видеоредакторах, точной синхронизацией видео и аудио потоков и полной совместимостью с PC и Mac.

Таблица характеристик конвертеров:



ADVC50

ADVC55

ADVC100

ADVC110

ADVC300

ADVC1394

Аналогово-цифровое преобразование

+

+

+

+

+

+

Цифро-аналоговое преобразование

 -

+

+

+

-

Форм-фактор

PCI плата / блок 5.25’

Внешнее устройство

Внешнее устройство

Внешнее устройство

Внешнее устройство

PCI плата

Питание через 6- контактный FireWire

 -

+

-

+

-

-

Блок питания

-

+

+

-

Фирменный DV -кодек Canopus

+

+

+

+

+

+

Синхронизация видео и аудио потоков

+

+

+

+

+

Удаление помех и улучшение качества аналогового видео

  -

-

  -

-

+

-

Совместимость с Windows и Mac OS

+

+

+

+

+

+

Поддержка NTSC и PAL

+

+

+

+

+

+

Поддержка SECAM

-

-

-

+

-

-

Совместимость с устройствами захвата DV

+

+

+

+

+

+

Совместимость с приложениями для редактирования с поддержкой OHCI

+

+

+

+

+

+

Аналоговые входы

S-Video, RCA

S-Video, RCA

S-Video, RCA

S-Video, RCA

S-Video, RCA

S-Video, RCA

Аналоговые выходы

-

-

S-Video, RCA

S-Video, RCA

S-Video, RCA , компонентный

-

Видеомонтажные комплекты

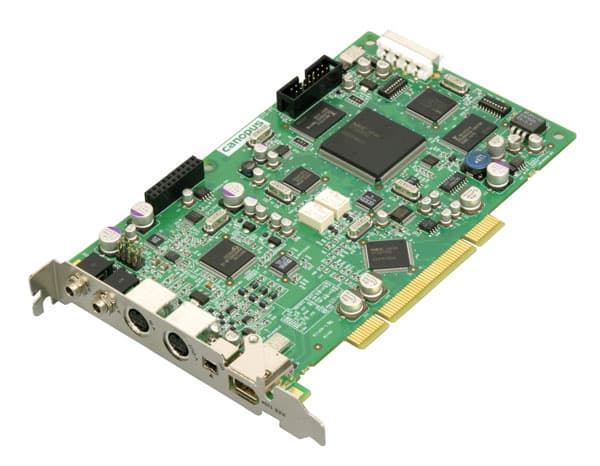

Canopus ACEDVio

Плата ACEDVio – единственная в мире плата для аналогового и цифрового видеомонтажа, которая полностью совместима с сотнями монтажных программ и всем распространенным оборудованием. Цифровой ввод/вывод осуществляется через порт FireWire, которым оборудована PCI-плата, для работы с аналоговым сигналом предусмотрены входы и выходы S-Video и RCA. Ключевая особенность ACEDVio – ее универсальность. Что бы ни использовалось, цифровая DV-камера или старенький VHS-магнитофон, Edition, Xpress DV, Premiere или Vegas в качестве программы для захвата и монтажа – ACEDVio обеспечит высокое качество оцифровки и полное отсутствие проблем с совместимостью.

Возможности данной платы хороши для домашних пользователей, которые, как правило, используют самую разнообразную аппаратуру в самых неожиданных сочетаниях. Высокое качество захвата видео и точная привязка звуковой дорожки – вторая причина, по которой именно ACEDVio удобно использовать для работы с домашним видео. Тем более что плата поставляется с набором всех необходимых программ, в частности, в комплект входят широко известные и очень удобные Vegas Video 4.0 и Ulead DVD MovieFactory SE. Плата ACEDVio устанавливается в PC или Mac, так что в этом отношении она тоже универсальна. Благодаря наличию 6-контактного разъема FireWire ее можно использовать для подключения периферийных устройств, таких, как сканеры, внешние жесткие диски и т.п.

Canopus Let's EDIT RT(+)

Фирменное программное обеспечение Canopus обладает широчайшими возможностями для видеомонтажа, причем все средства и инструменты просты в использовании, продуктивно работать с ними может каждый. Для домашнего использования и начинающих любителей видеомонтажа прекрасно подходит недорогое и функциональное программно-аппаратное решение Canopus Let's EDIT RT или Let's EDIT RT+. Аппаратная составляющая комплекса представляет собой PCI-плату для видеозахвата, оборудованную разъемом FireWire для ввода/вывода видео в цифровом представлении, а также разъемами S-Video и RCA для оцифровки аналогового сигнала. Плата Let's EDIT RT+ дополнительно оснащена еще одной парой разъемов - S-Video и RCA для аналогового вывода.

Программное обеспечение Let's EDIT работает как в Windows, так и в Mac OS, оно обеспечивает массу возможностей для удобного и быстрого монтажа и реализации многих эффектов, использующихся при создании фильмов. Среди основных возможностей: микширование в реальном времени двух или трех клипов, создание титров и наложение графики, сотни вариантов 3D и двумерных трансформаций изображения для создания красивых переходов между клипами и других эффектов. Кроме того, предусмотрена запись звуковой дорожки на этапе монтажа фильма, кодирование в форматы DV и MPEG, удобное и простое создание DVD и VCD дисков, в том числе, интерактивных DVD. Поскольку MPEG-кодек Canopus признан одним из лучших, созданные с помощью Let's EDIT фильмы на DVD отличаются очень высоким качеством изображения и звука. Удобный и интуитивный интерфейс программы делает создание фильма увлекательным и не слишком долгим процессом. Благодаря возможности цифро-аналогового преобразования, пользователи Let's EDIT RT+ могут перенести фильм на видеокассету.

Canopus DVRaptor RT2max

В линейке продуктов Canopus решение DVRaptor RT2max одно из самых эффективных. Фактически, его появление значительно подняло планку производительности в данной категории решений для видеозахвата и монтажа. DVRaptor RT2max позволяет в реальном времени обрабатывать несколько треков DV, создавать спецэффекты. При работе в наиболее популярных в индустрии программах, таких, как Adobe Premier Pro и EDIUS, нет необходимости ожидать выполнения рендеринга или других операций – все происходит очень быстро. Кроме скорости, DVRaptor RT2max обеспечивает отменное качество изображения при любой обработке, например, реализована уникальная технология обработки видео в представлении YUV 4:2:2 с цветокоррекцией в реальном времени, точное управление скоростью, от исходной и до тысячекратно ускоренной или замедленной. Возможна обработка до 3 слоев видео и более чем 30 слоев с графикой и титрами, в том числе движущимися, и все это, напомним, в режиме реального времени. Также доступны многочисленные 3D/2D эффекты, работа в форматах 4:3 и 16:9.

Плата DVRaptor RT2max поставляется с большим набором программ, которые позволяют полностью реализовать пожелания пользователя и задействовать потенциал устройства. Список весьма внушителен: EDIUS LE, Xplode Basics, 3DRT-II, Adobe Premiere plug-in, Ulead DVD Workshop SE. Доступны качественные эффекты, в частности, отлично выглядит результат работы 3DRT-II – трехмерная «картинка в картинке», предусмотрена и масса других красивых эффектов.

Например, отснятый только вчера фрагмент можно превратить в старинное кино, выполняется полная имитация старой пленки. Можно менять цвета во всем кадре или отдельных объектах, использовать классические фильтры, такие как motion blur, превращать изображение в рисунок карандашом… Напомним, что все это происходит чрезвычайно быстро, поэтому начинающим пользователям придется бороться с желанием перегрузить фильм всевозможными эффектными переходами, заставками и превращениями. Еще одна возможность, использование которой с DVRaptor RT2max очень удобно – chroma/ luma key. Собственно, съемки персонажей на фоне однотонной стены и последующее совмещение с другим видеорядом – стандартный телевизионный и кино прием, но опробовать эту технологию в домашних условиях очень занятно, тем более что и для chroma key, и luma key обеспечивается работа в режиме реального времени.

Перечисление даже малой части возможностей DVRaptor RT2max оказалось весьма объемным, гораздо проще сказать, чего это устройство не может. Не предусмотрен ввод аналогового видео, захват осуществляется только для потока DV. Впрочем, аналоговые выходы (коаксиальный и S-Video) имеются, а при необходимости оцифровки старых записей можно дополнить DVRaptor RT2max недорогим конвертером, например, Canopus ADVC55.

Canopus DVStorm2 Pro

Одна из лучших систем для цифровой обработки видео в ценовом диапазоне 1000$, DVStorm2 Pro обладает рядом уникальных функций. Наиболее значимые – возможности для одновременной работы с неограниченным числом треков, фильтров, слоев с графикой и титрами. Это достигается благодаря фирменной технологии масштабирования производительности, впервые примененной Canopus в 1998 году. Если описывать Scalable Video Technology кратко, то ее суть состоит в том, что производительность DVStorm2 Pro зависит от производительности центрального процессора, - чем мощнее процессор, тем более сложные задачи можно решить при помощи DVStorm2 Pro. Это не только позволяет сконфигурировать компьютер для видеомонтажа в соответствии с потребностями, но и планомерно наращивать мощность, не приобретая новую видеомонтажную систему. Функции DVStorm2 Pro включают все возможности DVRaptor RT2max, в том числе по созданию трехмерных эффектов «картинка в картинке», наложению сложной графики и титров, работу с chroma key, множество фильтров для видео и аудио.

Комплект программного обеспечения: EDIUS LE, MPEGcraft LE, MPEG Tool, MediaCruise, Xplode for DVStorm, 3DRT-II, Adobe Premiere Pro plug-in, плагины для видеовывода из Adobe After Effects, Adobe Photoshop, NewTek LightWave 3D, Sonic Foundry ACID Style for Canopus, Ulead DVD Workshop SE, Ulead COOL 3D Production Studio SE. Комментарии излишни – есть все, и практически на все случаи жизни. Аппаратная часть DVStorm2 Pro тоже достояна уважения. На основной плате расположены разъемы для подключения цифровой камеры (порт FireWire), S-Video и композитные аналоговые входы и выходы, дополнительный внутренний разъем FireWire. Неплохой набор для платы среднего уровня, но DVStorm2 Pro относится к более высокому классу. Поэтому на плату устанавливаются дополнительные модули – для аппаратной поддержки MPEG-1 и MPEG-2, а также с композитным видеовыходом. Благодаря отличному качеству, высокой производительности, наличию всего, что может понадобиться, DVStorm2 Pro представляет собой идеальную систему для компьютерного видеомонтажа. Она прекрасно подойдет для опытных пользователей и профессионалов, которые делают очень сложные работы и предъявляют высокие требования к качеству и производительности монтажной системы.

Таблица характеристик видеомонтажных комплектов:



ACEDVio

DVRaptor RT2max

DVStorm2 Pro

Кодек Canopus YUV 4:2:2 DV AVI

+

+

+

Совместимость с DV, Digital 8, DVCAM

+

+

+

Поддержка режима 16:9

+

+

+

Поддержка NTSC и PAL

+

+

+

Управление DV-устройствами (с точностью до кадра)

+

+

+

Последовательный захват

+

+

+

Кодек Canopus MPEG (кодирует в форматы MPEG-1, MPEG-2, DVD, VideoCD, Super VideoCD)

+

+

+

Аппаратное кодирование в MPEG

-

-

+ (для DVStorm2 Pro SE опционально)

Количество треков в Adobe® Premiere® Pro

3

3

5

Количество треков в Canopus EDIUS

Не ограничено

Не ограничено

Не ограничено

Количество фильтров, работающих в реальном времени (Chroma Key, Region, YUV Color Correction, Old Movie, Blur, Picture-in-Picture…)

30

30

30

Эффект «3D Picture-in-Picture» в реальном времени

-

+

+

Монтажное ПО в комплекте

Ulead DVD MovieFactory SE

EDIUS LE

EDIUS LE, MPEGcraft LE

Поддерживаемое монтажное ПО

Final Cut Pro, Xpress DV, Premiere, Vegas, Edition, MediaStudio Pro, Windows Movie Maker

EDIUS, Adobe Premiere Pro

EDIUS, Adobe Premiere Pro

Входы

S-Video, RCA, DV

DV

S-Video, RCA, DV

Выходы

S-Video, RCA, DV

S-Video, RCA, DV

Компонентный, S-Video, RCA, DV
