Кулер Zalman CNPS9900 NT


В продолжение темы обзоров, посвященных высококлассным системам охлаждения, сегодня в наш фокус мы помещаем стильный и элегантный кулер от Zalman — CNPS9900 NT. По факту, этот продукт уже давно вышел из разряда горячих новинок — на отечественном рынке он засветился еще летом прошлого года. А если дополнительно учесть послужной список «первенца» из модельной серии CNPS9900 — CNPS9900 LED, который в конструктивном отношении очень близок к объекту сегодняшнего исследования, то станет понятно, что жизненный цикл этих кулеров на деле приближается, ни много, ни мало, к двухлетней годовщине! Однако, несмотря на возраст, CNPS9900 NT по-прежнему сохраняет завидную бодрость духа, причем, не только в плане эстетической оригинальности (традиционный для Zalman аспект), но также и по линии чисто технических параметров. Тут, как говорится, положение обязывает, ведь серия CNPS9900 является компиляцией лучших черт своих предшественников CNPS9500 и CNPS9700, которая была обогащена новыми интересными особенностями. И, как ни крути, в нынешнем модернизированном виде ей еще есть чем похвастаться и, главное, есть что предложить потребителю!

Итак, без долгих вступительных речей давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности «джентльмена» CNPS9900 NT. Приступим!

Конструктивные и эксплуатационные особенности

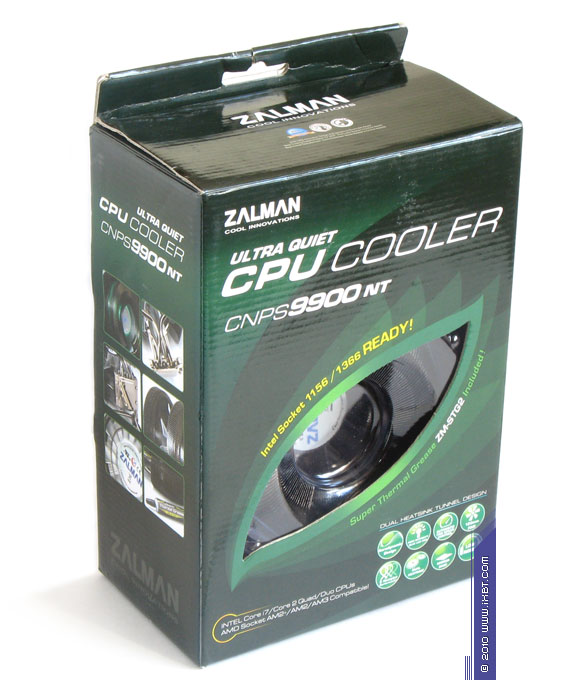

Комплектация. Продукт поставляется в небольшой картонной упаковке с внутренним пластиковым блистером. Упаковка традиционно снабжена четким и внятным описанием содержимого — с подробным изложением технических характеристик и красочными фотографиями.

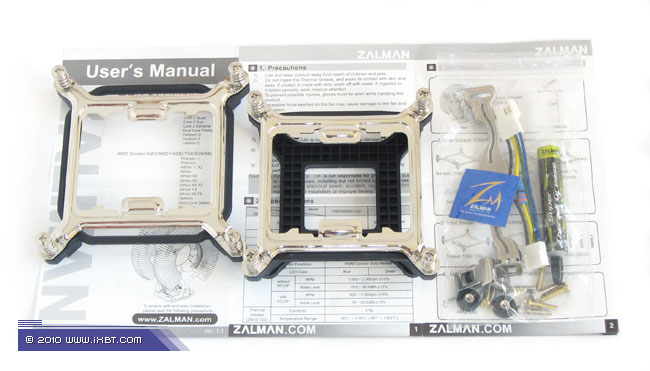

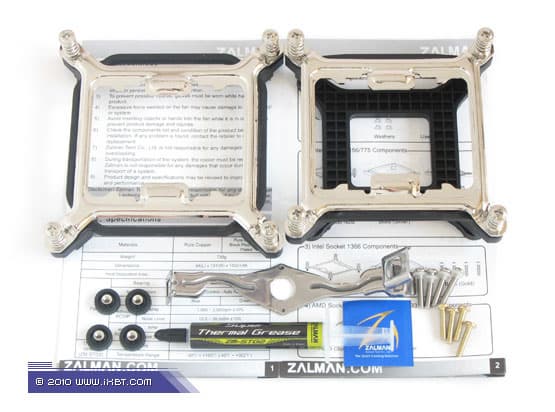

Поставка включает собственно сам кулер, набор мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и Socket AM2/AM3), переходник электропитания вентилятора, шприц с фирменной термопастой ZM-STG2 и техническое руководство.

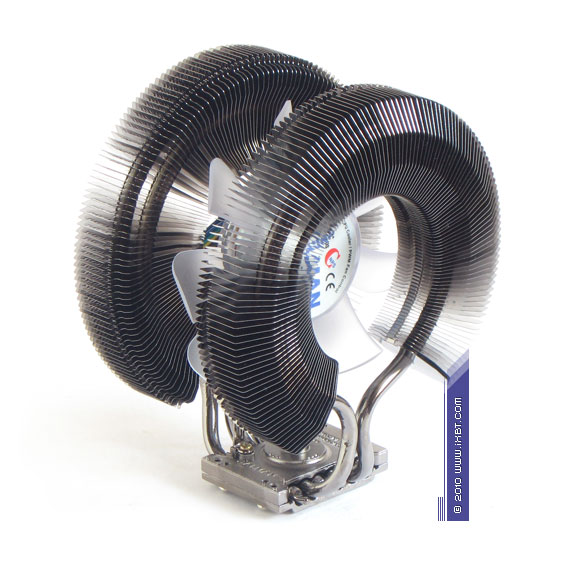

Общетехническая характеристика. Кулер представлен двухсекционным радиатором специализированного конструктива с «интегрированной» крыльчаткой-пропеллером типоразмера 120×120×25 мм. Габариты 131×94×152 мм. Вес 735 г (без учета крепежа).

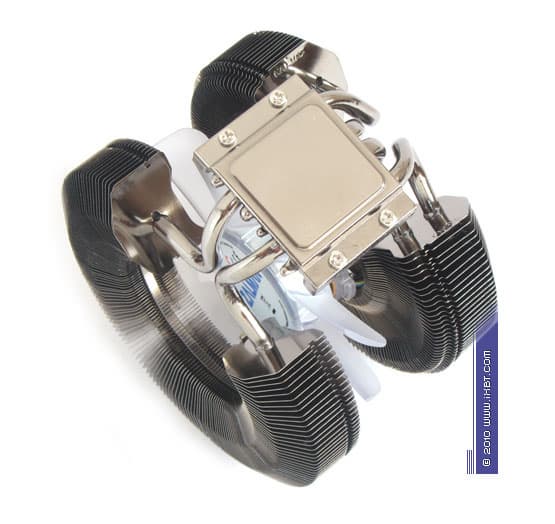

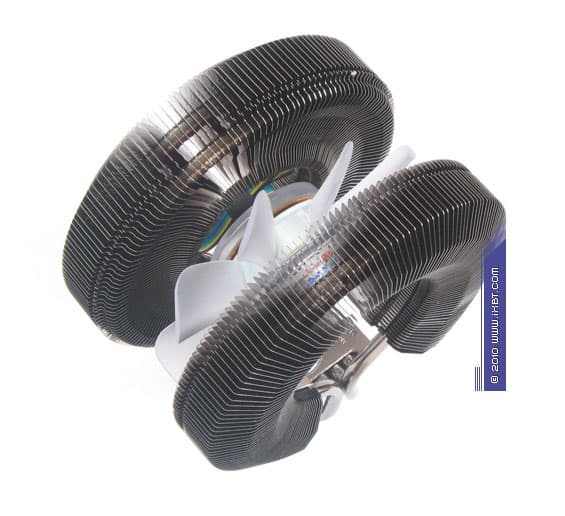

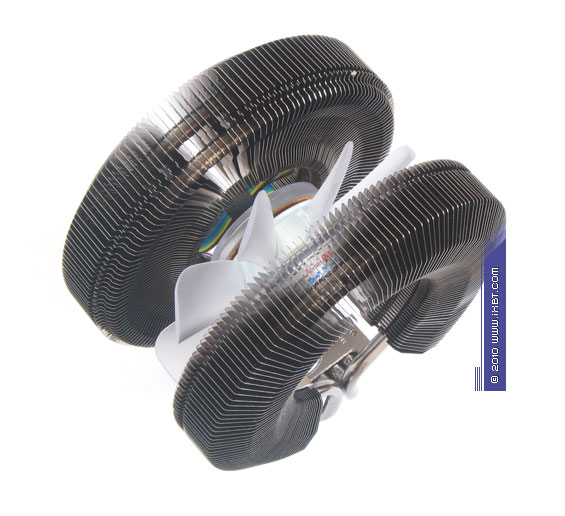

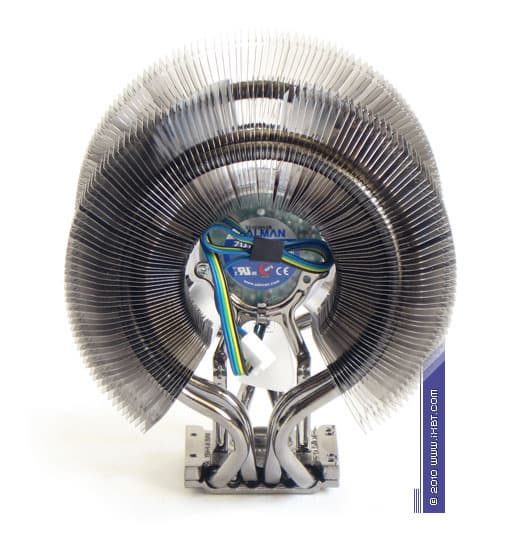

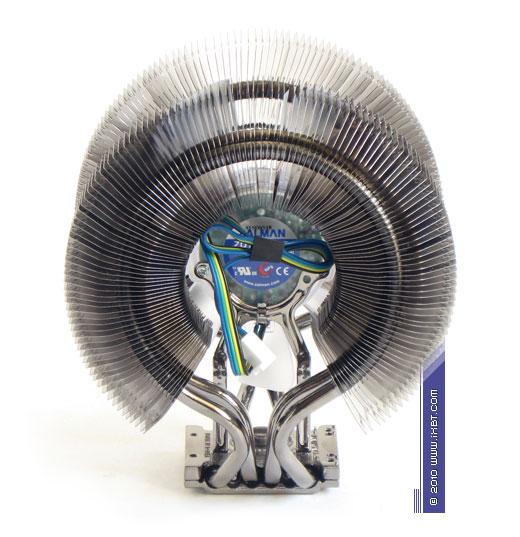

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медно-алюминиевого теплосъемника 54×40×13 мм, трех медных тепловых трубок диаметра 6 мм и двух кольцевых секций алюминиевого оребрения (134 пластинки в каждой секции, общая площадь поверхности теплообмена порядка 5500 см²).


Достоинствами конструктива CNPS9900 являются:

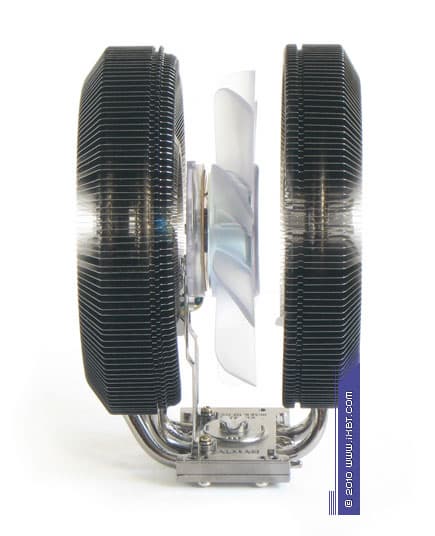

  • деление радиального оребрения на две кольцевых секции с размещением вентилятора в центре (позволяет обеспечить улучшенный продув оребрения)
  • оригинальная структура теплотранспорта (хитросплетение трех трубок, с образованием шести элементов теплосъема и трех протяженных элементов теплосброса — получаем фактический эквивалент шести тепловых трубок в традиционных башенных радиаторах)
  • высокое качество сопряжения всех рабочих элементов (аккуратная пайка в парах «теплосъемник-трубки» и «трубки-оребрение»)
  • добротная финишная обработка поверхности (никелировка способствует меньшему загрязнению оребрения, с сохранением его рабочих характеристик в пределах заданных)

В то же время, присутствуют и спорные моменты — это:

  • не самая передовая размерность поверхности теплообмена (трудно конкурировать с современными мегалитическими радиаторами, обладающими вдвое большей площадью оребрения)
  • уплотненный шаг размещения пластин (всего порядка 1 мм на внутреннем радиусе радиальных колец), который затрудняет продув значительной части оребрения при выставлении пониженных оборотов вентилятора

Экспертно-техническая оценка радиатора: хорошо.

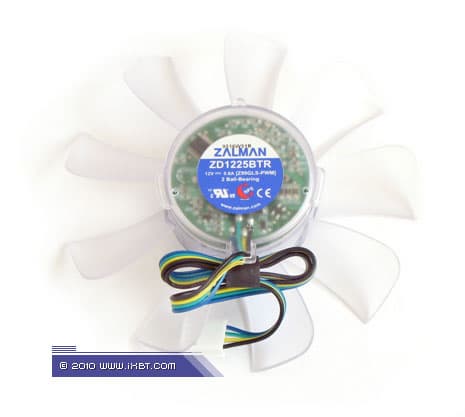

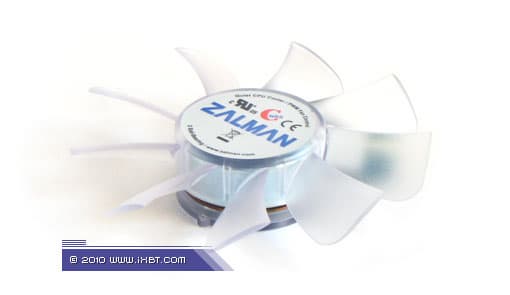

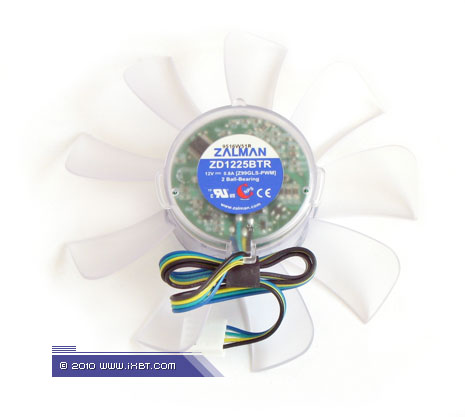

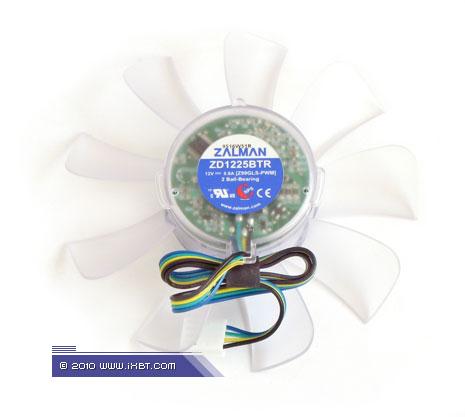

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Zalman ZD1225BTR (работает в пропеллерном режиме — то есть, установлен без рамки-корпуса, только одна крыльчатка), номинальная скорость вращения 2000 об/мин.

К сильным сторонам этого вентилятора можно отнести:

  • агрессивную аэродинамику с хорошим напором
  • улучшенную механику (двойной подшипник качения)
  • высококлассную малошумную электронику (полнокомплектная управляющая схема на базе чипа Sanyo LB11961, приправленная «стабилизирующим» конденсаторами)
  • моддинговые компоненты (прозрачный пластик крыльчатки, четыре ярко-зеленых светодиода)

Слабых сторон вентилятор ZD1225BTR не обнаруживает, даже при самом строгом рассмотрении предмета. Экспертно-техническая оценка вентилятора: отлично.

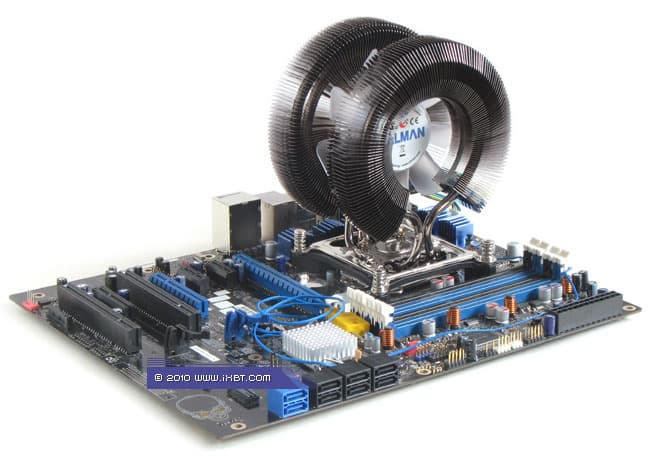

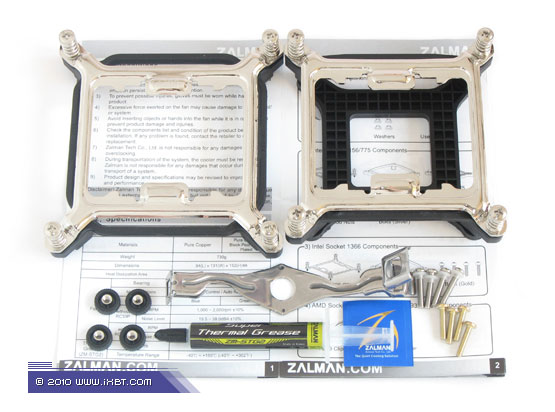

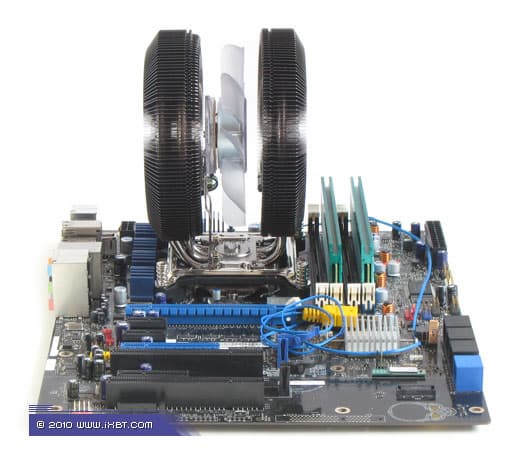

Эксплуатационная эргономика. Установочный комплекс CNPS9900 NT вполне характерен для продуктов такого класса — фиксация радиатора в системах Intel осуществляется посредством специализированного винтового крепежа (две монтажных планки с подпружиненными винтами и две вспомогательные пластиковые рамки, плюсом идет отдельная крестовина-супинатор для платформы LGA775), при обращении с которыми не избежать долгого и трудоемкого использования отвертки. Впрочем, штатная крепежная система располагает и очевидными достоинствами, которые компенсируют пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» надежность фиксации радиатора на материнской плате.

Однако энтузиазм специалистов Zalman по отношению к референсной крепежной клипсе, ориентированной на платформы AMD (монтаж непосредственно в раме сокета AM2/AM3), увы, выглядит несколько переоцененным. С одной стороны, она обеспечивает быструю и удобную инсталляцию (эквивалентную операциям с боксовыми кулерами), но вот с другой — не гарантирует оптимального согласования механической нагрузки на сокет (при весе кулера более 700 г — это, строго говоря, не самый лучший вариант). По-хорошему, здесь следовало озаботиться выработкой более серьезного крепежа, пусть даже и с некоторыми попущениями в части инсталляционного удобства.

Эксплуатационными плюсами CNPS9900 NT засчитываются:

  • переходник электропитания вентилятора («балласт», понижающий обороты)
  • широкий диапазон ШИМ-регулировки вентилятора (500—2000 об/мин)
  • высокоэффективная штатная термопаста ZM-STG2

Экспертно-техническая оценка эксплуатационных параметров (платформы Intel): отлично.
Экспертно-техническая оценка эксплуатационных параметров (платформы AMD): хорошо.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим повышенной тепловой нагрузки (оценочная величина тепловой мощности 150 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Увы, функциональность CNPS9900 NT в этом режиме больше разочаровывает, чем воодушевляет — по факту, здесь он выступает лишь на уровне среднебюджетных кулеров (Cooler Master Hyper 212 Plus и Ice Hammer IH-4350B), демонстрирует значительное отставание не только от лидирующих продуктов, но даже и от своих «одноклассников» (Scythe Mugen 2 и Xigmatek Thor’s Hammer). Судя по всему, взаимодействие вентилятора и двухсекционного радиатора оказывается несбалансированным в условиях минимальных оборотов — и в «лицевой», и в «тыльной» секции оребрения имеет место явный дефицит вентиляции. Что, конечно же, негативно влияет на показатели тепловой эффективности кулера.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 3. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

В малошумном режиме наш подопытный выглядит уже намного привлекательней — подъем оборотов вентилятора дает неплохую термическую «скидку», и CNPS9900 NT старается наверстать упущенное, приближаясь к результативности действительно высококлассных кулеров. Однако если рассудить по справедливости, то его показатели по-прежнему далеки от идеала — в хай-эндовый разряд зачислить CNPS9900 NT можно, но без некоторой натяжечки дело тут все-таки не обходится.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Что ж, развитие ситуации вновь благоволит CNPS9900 NT — кулер демонстрирует основательное преимущество перед среднебюджетными моделями, фиксируя вполне хай-эндовый результат. Пожалуй, именно этот режим является наиболее оптимальным для нашего подопытного, что также подтверждается его уважительным месторасположением в итоговом рейтинге, составленном по величинам соотношения эффективность-шум. Но, при всей своей элегантности, CNPS9900 NT оставляет больше вопросов, чем ответов. Так что, рассматривая этот кулер в исторической ретроспективе, мы всецело поддерживаем решение спецов Zalman, принятое не в пользу кулеров подобного жанра — решение перейти к более традиционному конструктиву серии CNPS10X. Все-таки, как говорится, лучше меньше (меньше стилистики, оригинальности и прочих напускных вещей) — да лучше (лучше в совокупной функциональности). И очень хорошо, что сейчас Zalman использует именно такой методологический принцип.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Рейтинг «Соотношение эффективность/шум»

Выводы

Рассмотренный сегодня кулер CNPS9900 NT вызывает смешанные чувства: на одной чаше весов размещается отличное качество, ставшее уже традиционным для бренда Zalman, которое также дополняется оригинальным конструктивом с привлекательным набором технико-эксплуатационных свойств, но вот на другой чаше мы наблюдаем далеко не самую авангардную результативность, особенно для того класса, куда, собственно говоря, позиционируется этот продукт. И что тут реально перевешивает из этих двух важных факторов — ответить нелегко. Нам, судя по всему, следует повторить выводы из обзора его предшественника: CNPS9900 NT — такой же имиджевый продукт, который в большей мере ориентирован на поклонников Zalman, ценящих качество, стиль и комфорт, чем на энтузиастов-оверклокеров, выжимающих лишние градусы и считающих каждый цент. Именно для поклонников Zalman наш сегодняшний подопытный может стать почти что бесспорным и вполне хорошим приобретением. Однако если потребителю важна просто «чистовая» функциональность (чтоб, как говорится, «хорошо холодил и не жужжал»), то в таком случае имеет смысл переключить внимание на другие кулеры. К примеру, на тот же Zalman CNPS10X Performa — у него, конечно, и качество попроще, и конструктив без особых изысков, но вот касаемо эффективности там все-таки намного меньше компромиссов, чем у CNPS9900 NT.

Итак, по итогам нашего исследования, за оригинальные конструктивные наработки кулер Zalman CNPS9900 NT получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Zalman Tech успехов и свершений в деле построения кулеров, которые, следуя доброй традиции, еще не раз смогут порадовать потребителя истинно оригинальным и по-настоящему интересным комплексом функциональных качеств. Ну, а мы и дальше будем следить за развитием событий на фронте высококлассных систем охлаждения.
