Авторы статьи не несет отвественности за любой вред, нанесенный компьютеру вследствие применения описанных здесь действий.
По мере развития интеловской платформы от 486 процессоров до Pentium II мы постепенно потеряли возможность вручную выставлять коэффициент умножения, затем напряжение процессора, а теперь все идет к тому, чтобы оградить нас и от выставления частоты шины. Таким образом, монополист на рынке — Intel борется с теми, кто хочет сэкономить свои деньги и не покупать самый мощный процессор, потратив на него заоблачные суммы, а разогнать более дешевый продукт.
Мы же, как пользователи, пытаемся обмануть Intel и уже можем отказаться от автоматического определения частоты шины, заклеивая контакт B21 процессора Pentium II или купив "правильную" материнскую плату. Как поменять жестко зашитый коэффициент умножения, пока не понятно, хотя многие умы давно ломают голову над этой проблемой. Третий пункт нашей антиинтеловской программы — это напряжение питания процессора. Его, тоже оказывается можно поменять вручную, в обход автоопределения.
Зачем это нужно? Ответ прост. Вспомним любимые игрушки оверклокеров — материнские платы ABIT. Все они имеют SoftMenu, которое позволяет увеличить напряжение питания ядра процессора на 10-15%. Если воспользоваться этой возможностью, то разогнать процессор удается чуть побольше — факт. Правда, увеличивая напряжение, мы должны отдавать себе отчет в том, что от этого сокращается ресурс процессора, но чаще не настолько, чтобы этот аргумент мог повлиять на желание выжать несколько десятков лишних мегагерц.

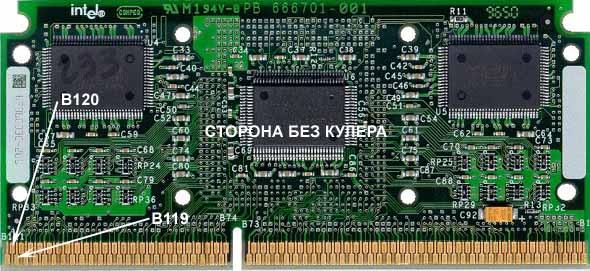

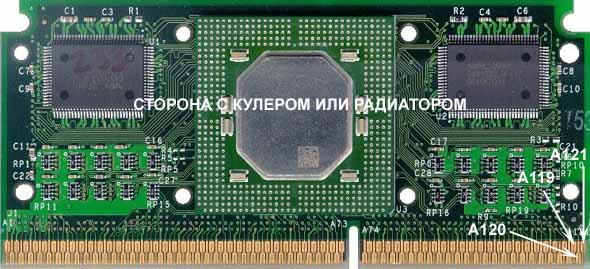

Перейдем к теории. Стандартный процессор, вставляемый в Slot1 сообщает материнской плате о своем питании пятью выводами, именуемыми VID0(Voltage ID0)-VID4. Подавая на них питание, плата смотрит, через какие контакты проходит ток и по логическому состоянию этих выводов принимает решение о подаваемом напряжении питания. Расположение выводов VID на разъеме SEC следующее:
| Вывод | VID0 | VID1 | VID2 | VID3 | VID4 |
| Контакт | B120 | A120 | A119 | B119 | A121 |
Теперь приведем таблицу сигналов VID и соответствующих им напряжений:
| VID4 | VID3 | VID2 | VID1 | VID0 | Напряжение ядра процессора |
|---|---|---|---|---|---|
| 0 | 1 | 1 | 1 | 1 | 1.30 |
| 0 | 1 | 1 | 1 | 0 | 1.35 |
| 0 | 1 | 1 | 0 | 1 | 1.40 |
| 0 | 1 | 1 | 0 | 0 | 1.45 |
| 0 | 1 | 0 | 1 | 1 | 1.50 |
| 0 | 1 | 0 | 1 | 0 | 1.55 |
| 0 | 1 | 0 | 0 | 1 | 1.60 |
| 0 | 1 | 0 | 0 | 0 | 1.65 |
| 0 | 0 | 1 | 1 | 1 | 1.70 |
| 0 | 0 | 1 | 1 | 0 | 1.75 |
| 0 | 0 | 1 | 0 | 1 | 1.80 |
| 0 | 0 | 1 | 0 | 0 | 1.85 |
| 0 | 0 | 0 | 1 | 1 | 1.90 |
| 0 | 0 | 0 | 1 | 0 | 1.95 |
| 0 | 0 | 0 | 0 | 1 | 2.00 |
| 0 | 0 | 0 | 0 | 0 | 2.05 |
| 1 | 1 | 1 | 1 | 0 | 2.10 |
| 1 | 1 | 1 | 0 | 1 | 2.20 |
| 1 | 1 | 1 | 0 | 0 | 2.30 |
| 1 | 1 | 0 | 1 | 1 | 2.40 |
| 1 | 1 | 0 | 1 | 0 | 2.50 |
| 1 | 1 | 0 | 0 | 1 | 2.60 |
| 1 | 1 | 0 | 0 | 0 | 2.70 |
| 1 | 0 | 1 | 1 | 1 | 2.80 |
| 1 | 0 | 1 | 1 | 0 | 2.90 |
| 1 | 0 | 1 | 0 | 1 | 3.00 |
| 1 | 0 | 1 | 0 | 0 | 3.10 |
| 1 | 0 | 0 | 1 | 1 | 3.20 |
| 1 | 0 | 0 | 1 | 0 | 3.30 |
| 1 | 0 | 0 | 0 | 1 | 3.40 |
| 1 | 0 | 0 | 0 | 0 | 3.50 |
Реально доступным является только блокирование (заклеивание скотчем или замазывание лаком) необходимых выводов (аналогично B21). Этим достигается перевод вывода в единичное состояние. Естественно, таким образом ограничиваются доступные комбинации. Например, в случае процессоров, питающихся от 2.8 В, то есть Intel Pentium II 233, 266, 300 переставить напряжение таким образом к сожалению нельзя. Зато, для процессоров, требующих напряжения 2 В, то есть Intel Pentium II 333, 350, 400, 450 и Intel Celeron 266, 300, 300A, 333, можно получить весьма большой выбор напряжений питания: 1.8 В, 1.9 В, 2.2 В, 2.4 В, 2.6 В. Ниже приводится таблица возможных напряжений двухвольтовых процессоров, которые можно получить изолированием выводов:
| Изолируемые контакты | Получаемое напряжение, B | ||||
|---|---|---|---|---|---|
| A121 | B119 | A119 | A120 | B120 | |
| + | 1.9 | ||||
| + | 1.8 | ||||
| + | 3.4 | ||||
| + | + | 3.2 | |||
| + | + | 3.0 | |||
| + | + | + | 2.8 | ||
| + | + | 2.6 | |||
| + | + | + | 2.4 | ||
| + | + | + | 2.2 | ||
Перевод вывода в нулевое состояние, в принципе, возможен тоже. Для этого его необходимо замкнуть на массу, то есть на один из контактов A2, A6, A10, A14, A18, A22, A26, A30, A34, A38, A42, A46, A50, A54, A58, A62, A66, A70, A74, A78, A82, A86, A90, A94, A98, A102, A106, A110, A114 или на А118. Правда, практически это выполнить достаточно трудно.
Важно не забывать, что повышение питания приводит к существенному увеличению рассеиваемой мощности. Например, при питании 2,6 В потребляемая мощность возрастает, примерно в 1.7 раза по отношению к 2 В. Если не принять серьезных мер по охлаждению процессора, то повышение его температуры в сочетании с увеличением внутренних токов может привести к разрушению его ядра. Кроме того, необходимо контролировать само питание процессора, так как возможны ошибки при заклейке выводов приводящие к напряжениям типа 3.4 В. Хотя такое напряжение может и не привести к мгновенному выходу из строя дорогостоящего оборудования, но через пару минут перегрев может довершить дело.
Поэтому, оптимальными для повышения напряжения являются системные платы с термоконтролем и контролем напряжений питания. В этом случае необходимо сразу после включения проверить в BIOS Setup правильность напряжения. Кроме того, при повышении питания более чем на 10% необходимо хорошо продуманное дополнительное охлаждение процессора.
Практически, изменение напряжения питания в небольших пределах часто позволяет добиться стабильной работы процессора. То есть, если Celeron в принципе работает на, допустим, 400 МГц, но иногда происходят сбои, то изменение напряжения питания на 0,1–0,2 В с большой вероятностью приведет к стабильной работе. Причем, к этому вполне может привести также и понижение напряжения. Повышение напряжения до 2,4 — 2,6 В у двухвольтовых процессоров может привести к устойчивой работе на "следующей" частоте.
Используйте приведенные здесь сведения, только если Вы полностью отдаете себе отчет, на что Вы идете
