Кулер Titan TTC-NK85TZ(RB) Fenrir


В продолжение темы обзоров, посвященных авангардным системам охлаждения, сегодня в наш фокус мы помещаем топовый кулер от Titan — TTC-NK85TZ(RB) Fenrir. Хотя этот продукт формально уже нельзя зачислить в ранг «горячих» новинок — на отечественном рынке он засветился еще весной — конструктив Fenrir по-прежнему содержит очень емкий заряд бодрости и предлагает весьма многообещающий комплекс технических качеств. Другим обстоятельством, которое подогревает наш интерес, выступает агрессивная (лучше даже сказать — демпинговая) ценовая политика бренда — розничная стоимость нашего подопытного чрезвычайно скромна по хай-эндовым меркам (составляет где-то около 1300 рублей), что дает ему возможность конкурировать не только с «одноклассниками», но также и с продуктами из средней ценовой категории.

Итак, давайте сперва разберемся с конструктивными и эксплуатационными особенностями сегодняшнего тестового объекта, ну и далее перейдем к главному пункту исследования — чисто практической результативности TTC-NK85TZ(RB) Fenrir. Приступим!

Конструктивно-технические особенности

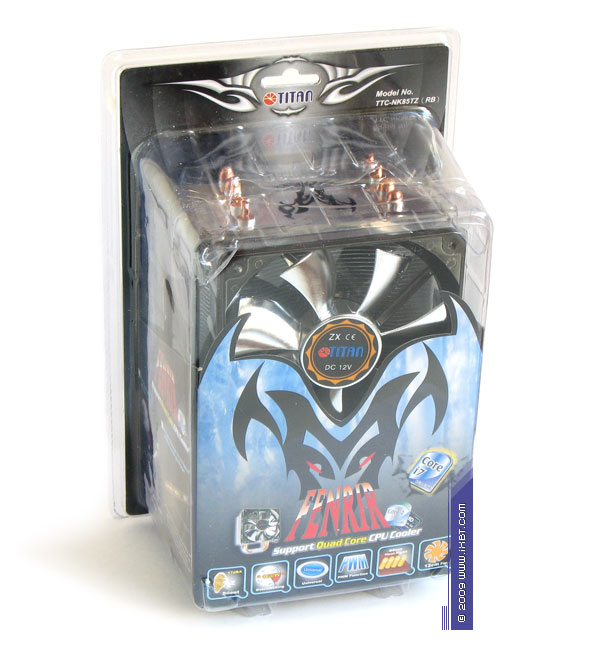

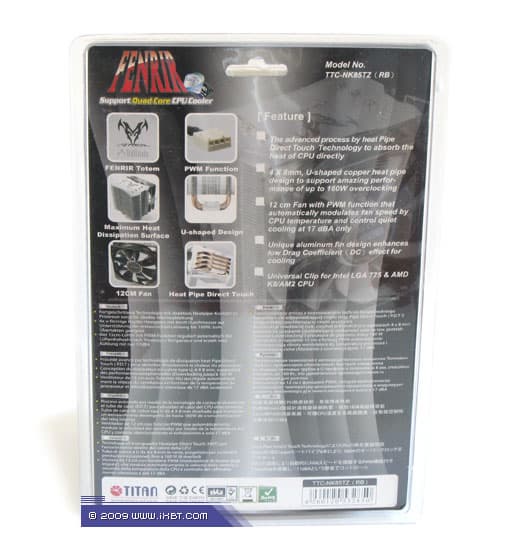

Комплектация. Продукт поставляется в «герметичном» пластиковом блистере. Упаковка имеет все необходимые ориентиры, характеризующие внутреннее содержимое — иллюстративный материал и подробный листинг техническо-эксплуатационных параметров.

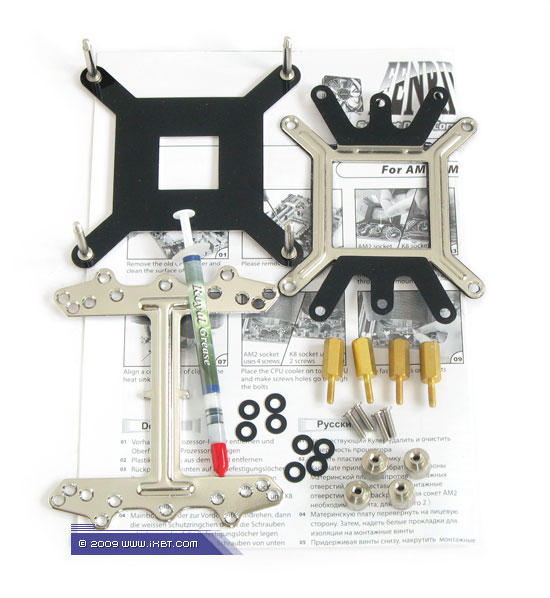

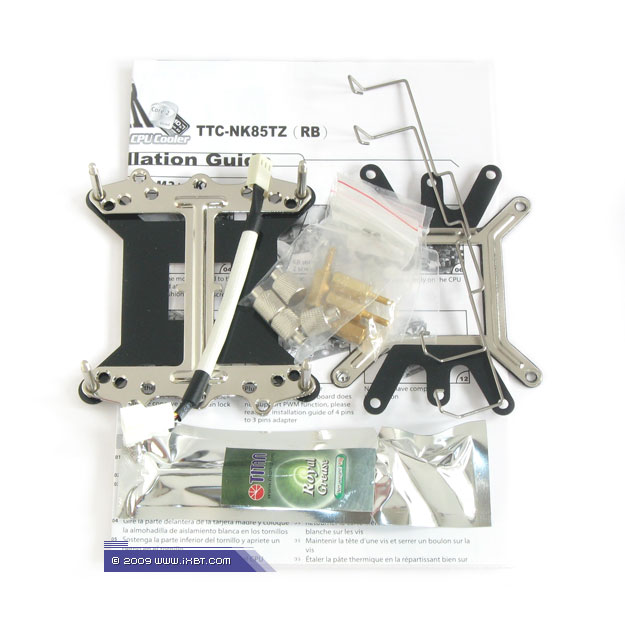

Поставка включает радиатор, фирменный вентилятор, набор мультплатформенного крепежа (поддерживаются платформы Intel LGA775, LGA1366 и AMD Socket 754/939/AM2), шприц с термопастой, переходник электропитания и крепежные клипсы для вентилятора, техническое руководство (присутствует русскоязычная инструкция).

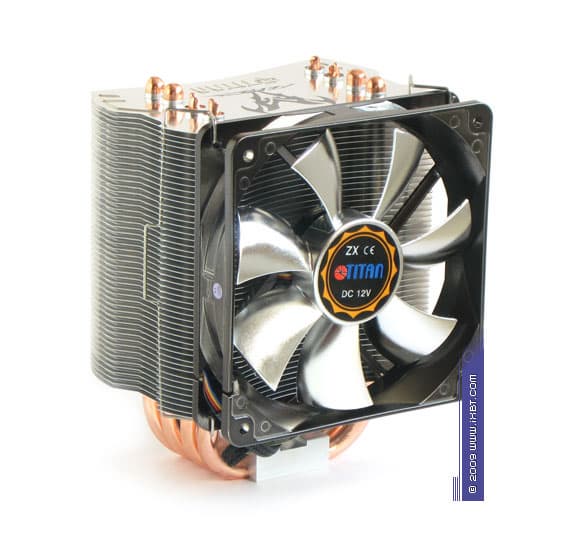

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120×120×25 мм. Габариты 124×107×156 мм. Вес 740 г (без учета крепежа).

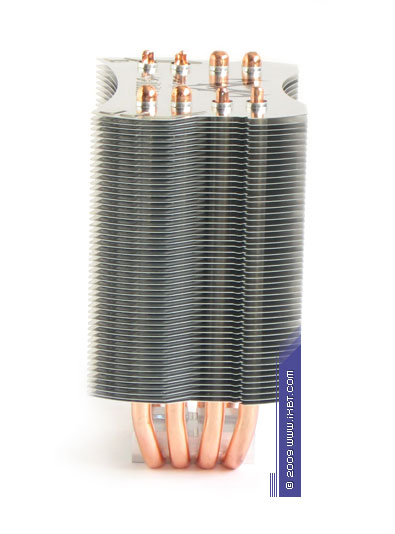

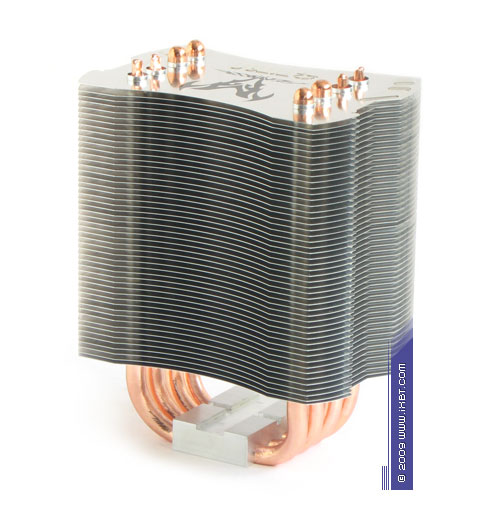

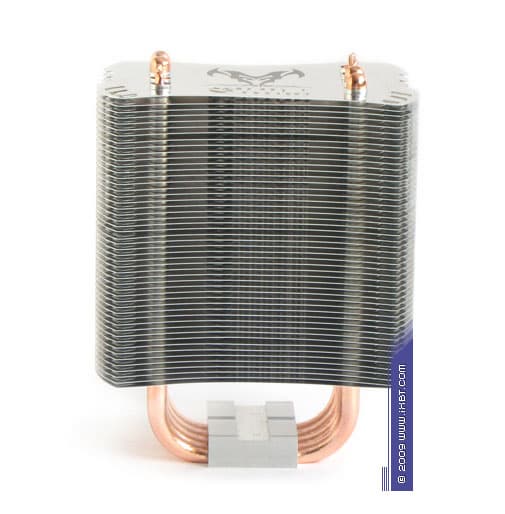

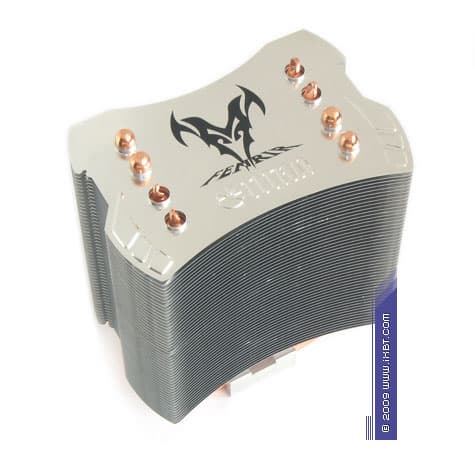

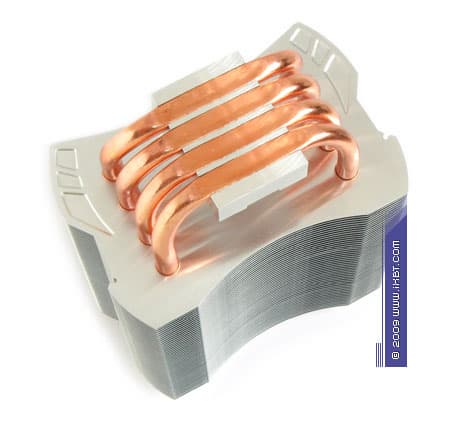

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе 4 медных тепловых трубки диаметра 8 мм, алюминиевый механический держатель 35×49×13 мм и секцию алюминиевого оребрения (50 пластин, общая площадь поверхности теплообмена порядка 9000 см²).





В качестве существенных плюсов радиатора TTC-NK85TZ(RB) Fenrir следует отметить:

  • прямое взаимодействие тепловых трубок с процессором (что позволяет уменьшить контактное термическое сопротивление)
  • развитую поверхность теплообмена
  • насыщенный теплотранспорт (4 трубки увеличенного диаметра)
  • размеренную постановку трубок в секции оребрения (без скученности и с минимальным взаимным подогревом)



Спорными моментами этого конструктива являются:

  • суженный шаг размещения пластин (2 мм), который, при длине межреберных каналов порядка 8 см, затрудняет эффективный продув радиатора
  • упрощенное сопряжение трубок и оребрения (выполнено механическим обжатием)
  • невозможность штатной установки второго вентилятора

Экспертно-техническая оценка радиатора: хорошо.

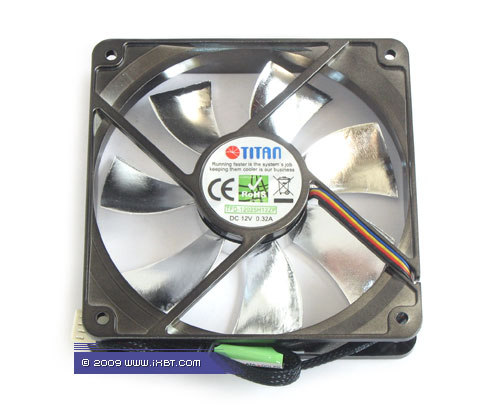

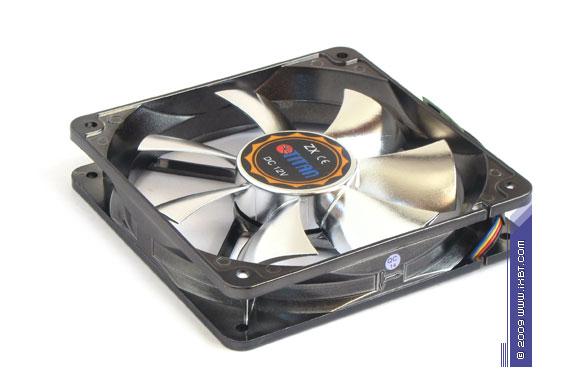

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Titan TFD-12025H12ZP с номинальной скоростью вращения крыльчатки 2200 об/мин. К сильным сторонам этого вентилятора можно отнести:

  • улучшенную механику (полнокомплектный подшипник скольжения)
  • аккуратную электронику (управляющая схема на базе чипа Sanyo LB11961, приправленная «стабилизирующими» конденсаторами)
  • моддинговое оформление крыльчатки и рамы



Слабой стороной вентилятора TFD-12025H12ZP выступает архаичная и малоэффективная аэродинамика, которая характеризуется очень серьезным дефицитом расхода/давления в низкоскоростных функциональных режимах. Если главным приоритетом выдвигать шумовую эргономику, то применение этого вентилятора в технических рамках TTC-NK85TZ(RB) Fenrir нам представляется неоправданным.

Экспертно-техническая оценка вентилятора: удовлетворительно.

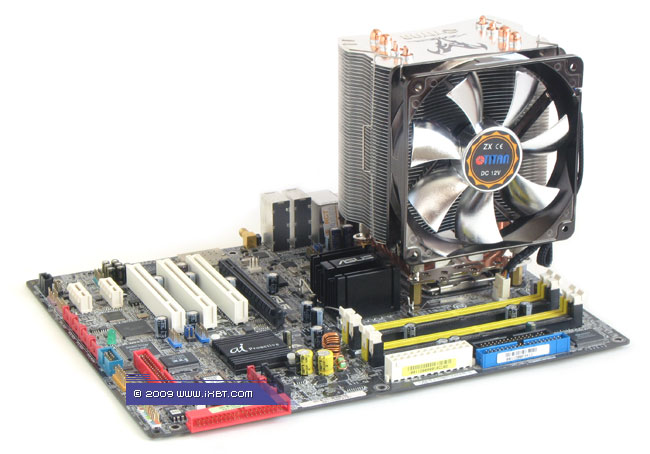

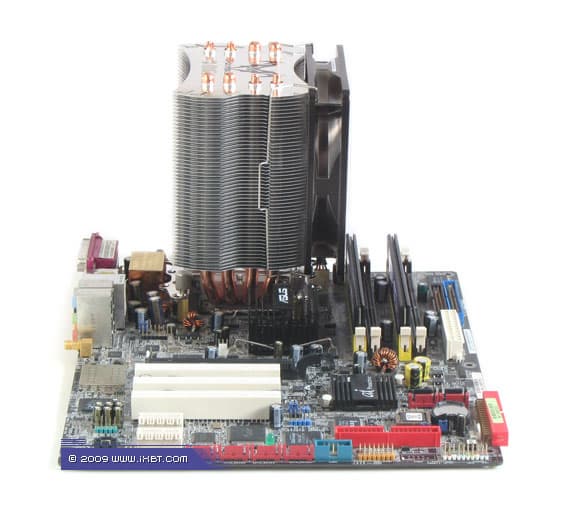

Эксплуатационная эргономика. Инсталляционный комплекс продукта не отличается истинным дружелюбием к пользователю, но, по сравнению с конкурирующими кулерами, предусматривает вполне удобоваримые процедуры — на платформе Intel LGA775 и AMD Socket AM2 радиатор монтируется с помощью универсальной пластины-супинатора, фиксирующих метизов и крепежной перекладины, все манипуляции можно выполнять «вручную» (без отвертки). Похожая ситуация наблюдается и на платформе Intel LGA1366, где установка еще более упрощена — там крепежные гайки закручиваются непосредственно на винтах, «встроенных» в соответствующий супинатор.

Хорошим подспорьем в эксплуатационном наборе TTC-NK85TZ(RB) Fenrir служат:

  • фирменная термопаста Titan Royal Grease
  • переходник электропитания (понижает обороты до 1300 об/мин и упрощает подключение вентилятора к «реобасам»)
  • ШИМ-контроль вентилятора
  • подробная русскоязычная инструкция



Разочаровывающим моментом выступает разве что только смещение ШИМ-контроля вентилятора в сторону повышенных оборотов крыльчатки (рабочий диапазон 800–2200 об/мин) — для штатной сборки TTC-NK85TZ(RB) Fenrir максимальное обесшумливание оказывается недоступной роскошью. Однако кулер не имеет жесткой привязки к вентилятору (пользователь волен заменить его любой другой моделью типоразмера 120×120×25 мм или 120×120×38 мм), так что на этот нюанс можно смело закрыть глаза.

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Что ж, с конструктивными и эксплуатационными особенностями нашего подопытного мы разобрались, пора обратиться к результатам тестов!

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Сперва посмотрим, как наш подопытный действует в максимально обесшумленном рабочем режиме (условно бесшумный домен, опорный показатель 23 дБА).

К сожалению, нижний предел оборотов у комплектного вентилятора Fenrir закреплен на отметке 800 об/мин (с соответствующим показателем 27 дБА). Поэтому, обесшумленный функциональный режим продукта в наших тестовых испытаниях «экстраполируется» установкой конструктивно-одинакового вентилятора (модель Titan TFD-12025SL12S), который дает возможность «подстроить» уровень шума под требуемое значение (23 дБА).

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Если ориентироваться на показатели «экстраполированной» сборки Fenrir, то результативность кулера скорее разочаровывает, чем воодушевляет — отставание от лидеров этого соревнования очень велико (более 20°C, или 0,15°С/Вт в натуральном выражении), да и компания равносильных соперников подбирается далеко не самая авторитетная («пенсионер» Thermaltake Big Typhoon и «новичок» Thermaltake BigTyp 14Pro — то есть, именно те продукты, адаптация которых к малошумному функционированию вызывает серьезные нарекания). Однако сборка в составе с референсной «вертушкой» Scythe Slip Stream меняет картину практически до неузнаваемости — тут мы наблюдаем вполне конкурентоспособные показатели, на уровне продвинутых кулеров Noctua NH-U12P, ASUS Royal Knight и GlacialTech UFO V51. Таким образом, ограничение оборотов комплектного вентилятора можно считать отчасти правильным — в диапазоне 500–700 об/мин его производительность получается неудовлетворительной. И если пользователь хочет добиться от TTC-NK85TZ обесшумленной работы (с сохранением приемлемой эффективности), это в любом случае потребует замены вентилятора на другой, более подходящий вариант.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлены несколько кулеров среднего класса — Cooler Master Hyper TX2, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

А вот здесь Fenrir смотрится уже намного солиднее — кулер выдвигается вперед, наверстывая упущенное семимильными шагами. Причем, наилучших успехов вновь добивается референсная сборка с «вертушкой» Slip Stream — этот тестовый вариант подбирается к чемпионам Thermalright IFX-14 и Scythe Mugen 2, демонстрируя истинно авангардную результативность. Собранно действует и штатная сборка, которой удается зафиксировать термические показатели, приличествующие хай-эндовому статусу продукта. Так держать!

Теперь взглянем на показатели, зарегистрированные в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Развитие ситуации вновь благоволит нашему подопытному — Fenrir прочно закрепляется в группе лидеров, с преимуществом референсной сборки (вентилятор Scythe Slip Stream), которая немного отстает от сильнейших атлетов современности — Thermalright IFX-14 и Scythe Mugen 2! Пожалуй, именно этот режим является наиболее рациональным в техническом портрете TTC-NK85TZ, что также подтверждает его авангардное местоположение в итоговом рейтинге, составленном по величинам соотношения эффективность-шум. Однако некоторый эмоциональный осадок все-таки остается, ведь конструктив кулера на практике обладает гигантским термическим потенциалом — поле деятельности здесь явно не ограничено только лишь «эргономично-шумными» режимами. Как ни крути, спецам Titan еще есть над чем поработать!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Температурные показатели (температура околосокетных компонентов)



Диаграмма 10. Рейтинг «Соотношение эффективность/шум»


Выводы

Исследованный сегодня кулер Titan TTC-NK85TZ(RB) Fenrir по общей совокупности потребительских свойств производит неоднозначное впечатление: с одной стороны, он обладает отличным, высокоэффективным радиатором и благопристойным крепежом, пригодным для всех актуальных платформ (Intel LGA1366, LGA775 и AMD Socket AM2), но вот с другой — не может похвастаться равноценно добротным вентилятором, предлагая весьма архаичную модель с ослабленной аэродинамикой (что, вполне понятно, ухудшает его функциональность в малошумных рабочих режимах). Тем не менее, если учесть приземленный розничный ценник, а также допустить гипотетическое замещение комплектного вентилятора более производительным вариантом, который способен вывести TTC-NK85TZ(RB) Fenrir на уровень лучших образцов кулеростроения, этот продукт можно смело ставить в зачет при подборе эффективного и эргономичного охлаждения для топовых четырехъядерных процессоров Intel и AMD.

Хочется надеяться, что специалисты Titan продолжат совершенствование хай-эндовой линейки кулеров, уделив пристальное внимание не только «чистовой» эффективности, но и оптимизации под малошумное функционирование. Ну, а мы и дальше будем следить за развитием событий на фронте топовых систем охлаждения.



Кулер Titan TTC-NK85TZ(RB) Fenrir предоставлен Inline
