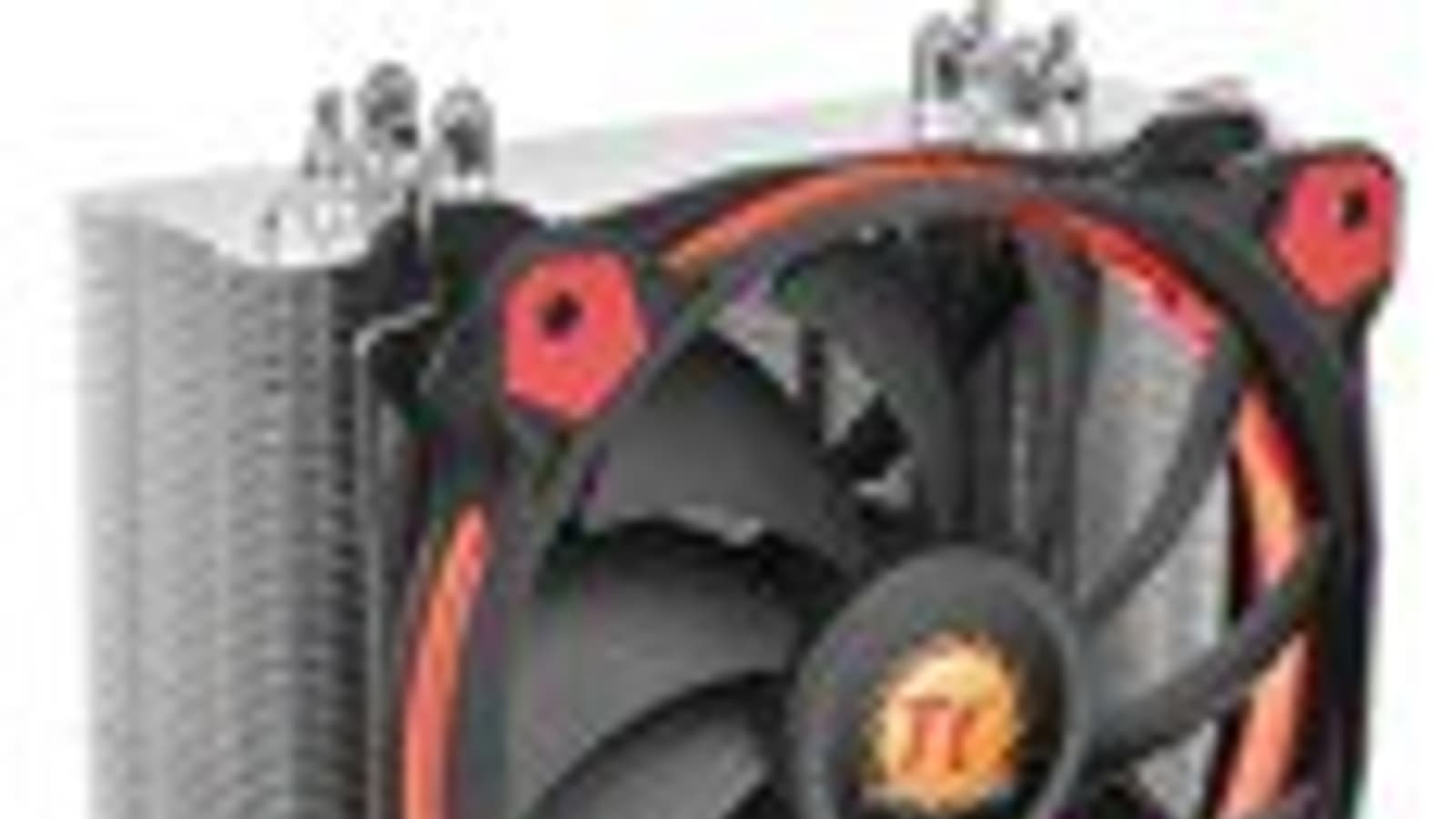

Процессорный охладитель Thermaltake Riing Silent 12


Не так давно мы узнали, что компания Thermaltake выпустила две разновидности нового процессорного охладителя Riing Silent 12 — с красными или синими подсветкой и вставками. Кулеры отличаются невысоким уровнем шума, который можно снизить еще больше, применив специальную вставку в кабель. Как одно из достоинств отмечается возможность размещения Riing Silent 12 даже с установленными рядом модулями памяти с очень высокими радиаторами.

Оглавление

Паспортные характеристики, комплект поставки и цена

Название моделиRiing Silent 12 Red
Код моделиCL-P022-AL12RE-A
Тип системы охлажденияДля процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
СовместимостьМат. платы с процессорными разъемами:
Intel: LGA 2011(-3), 1366, 115x, 775;
AMD: FM2, FM1, AM3+, AM3, AM2+, AM2
Охлаждающая способность150 Вт
Тип вентилятораОсевой (аксиальный)
Модель вентилятораTT-1225 (A1225L12S), 12 В, 0,3 А
Питание вентилятора12 В, 0,21 А, 2,52 Вт, старт при 9,0 В, 4-кон. разъем (датчик вращения, управление ШИМ)
Размеры вентилятора120×120×25 мм
Скорость вращения вентилятора500-1400 об/мин (300-700 об/мин с LNC)
Производительность вентилятора90 м³/ч (53 фут³/мин)
Статическое давление вентилятора1,23 мм вод.ст.
Уровень шума охладителя18±1 дБA (13±1 дБA с LNC)
Подшипник вентилятораГидравлический
Наработка вентилятора на отказ40 000 ч
Размеры охладителя159×140×74 мм
Масса охладителя825 г
Материал радиатораПластины из алюминия (0,4 мм толщиной с промежутком 2,2 мм) и медные тепловые трубки (∅6 мм×4 шт., прямой контакт с ЦПУ)
Термоинтерфейс теплосъемникаТермопаста в шприце
ПодключениеВентилятора: 4-кон. разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
Особенности
  • Управление с помощью ШИМ
  • Патентованная красная (синяя — для модели Riing Silent 12 Blue) кольцевая подсветка на вентиляторе
  • Кабели в оплетке
  • Вставка LNC для снижения скорости вращения на 50% и шума на 29%
Комплект поставки*
  • Охладитель без вентилятора
  • Вентилятор
  • Комплект креплений на процессор
  • Комплект креплений вентилятора на радиатор
  • Вставка LNC
  • Термопаста в шприце
  • Руководство по установке и гарантийный талон

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителя ru.thermaltake.com
Средняя цена по данным Яндекс.МаркетT-12582669
Предложения по данным Яндекс.МаркетL-12582669-10

Описание

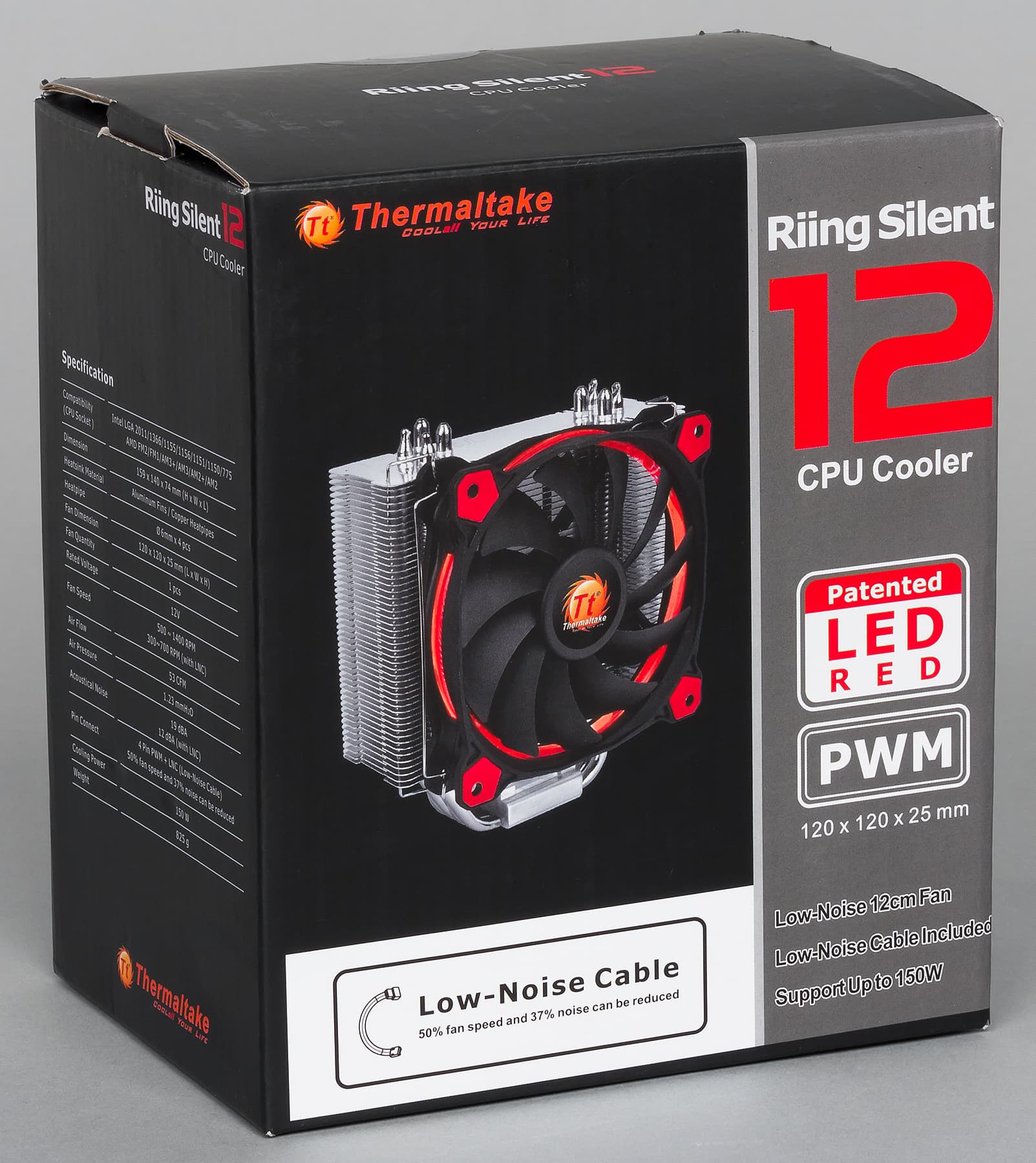

Поставляется процессорный охладитель Thermaltake Riing Silent 12 в строго оформленной картонной коробке.

Thermaltake Riing Silent 12, коробка

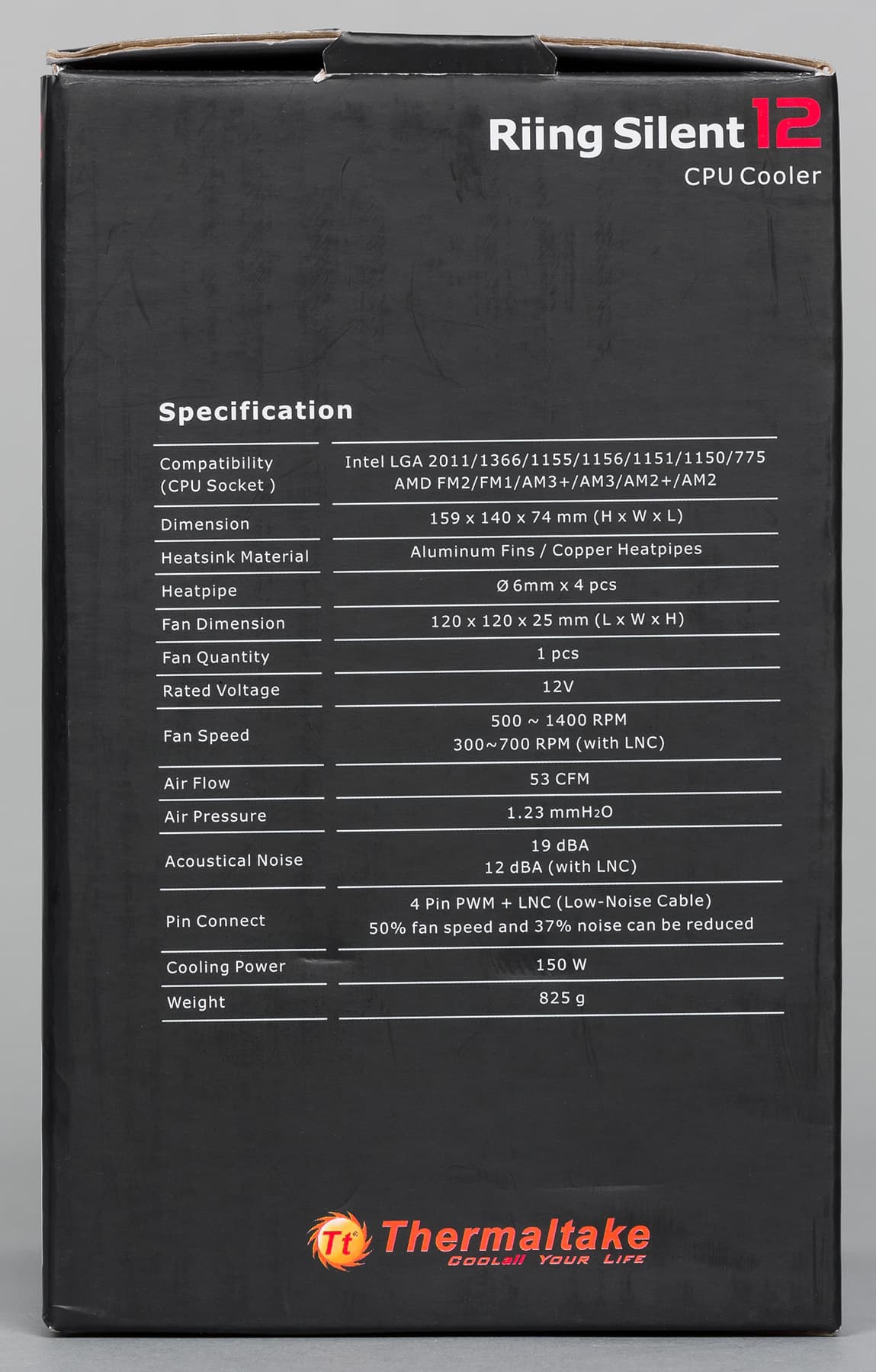

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание, а также технические характеристики (краткий вариант описания на русском языке присутствует).

Thermaltake Riing Silent 12, коробка

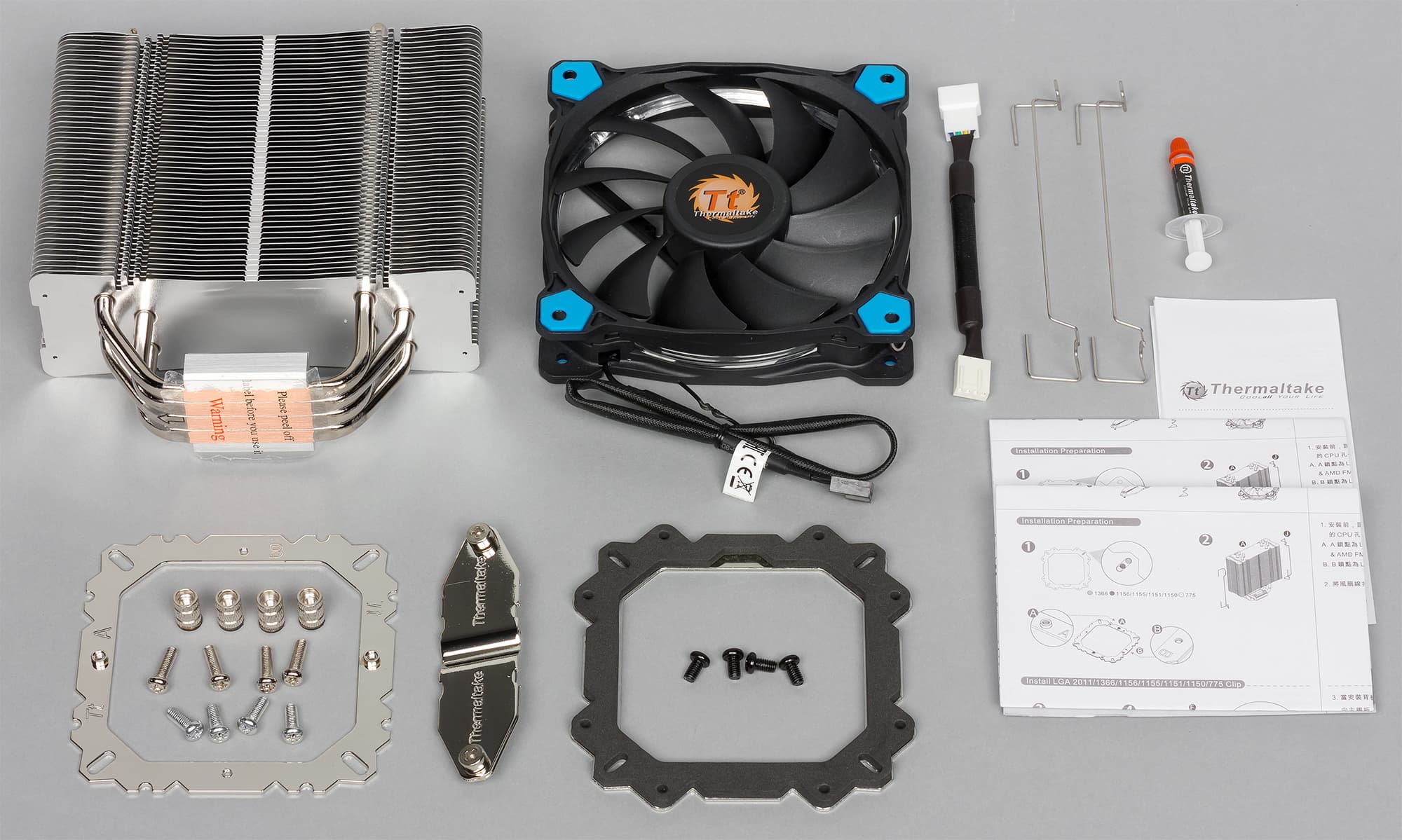

Внутри находятся радиатор, вентилятор, комплект крепежа и документация.

Thermaltake Riing Silent 12, комплект

Радиатор в коробке сверху и снизу защищен вставками из вспененного полиэтилена, а спереди и сзади — вентилятором и коробкой с крепежом. Внимательные читатели могут заметить несоответствие изображенного на коробке вентилятора (и названия модели) тому, что приведено на фотографии выше. Невнимательных попросим обратить внимание на цвет вставок вентилятора. Да, к сожалению, нам достался вентилятор с голубыми вставками и синей подсветкой. Видимо, когда для нас готовили этот предпродажный экземпляр, случайно перепутали, и вложили вентилятор от варианта Riing Silent 12 Blue. Ну да ладно, все равно ничем, кроме цвета этих элементов кулеры не различаются. Инструкций по установке две, одна для процессоров AMD, вторая для Intel. Описание этапов понятное (есть русский вариант текста), хотя для монтажа кулера все равно требуется некоторая аккуратность. На сайте компании есть полное описание кулера (на русском языке), там же можно найти ссылку на PDF-файлы с инструкциями по установке.

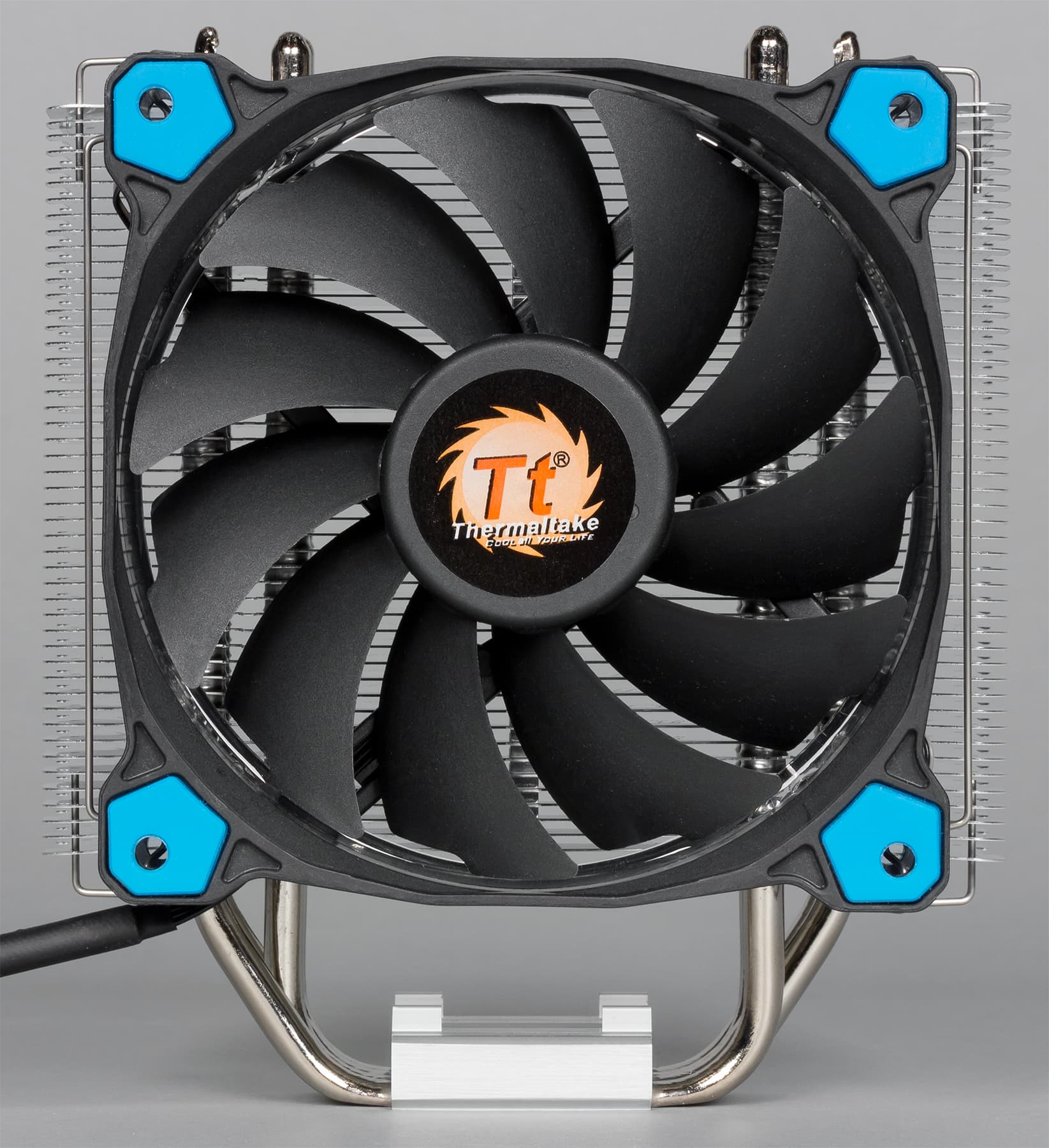

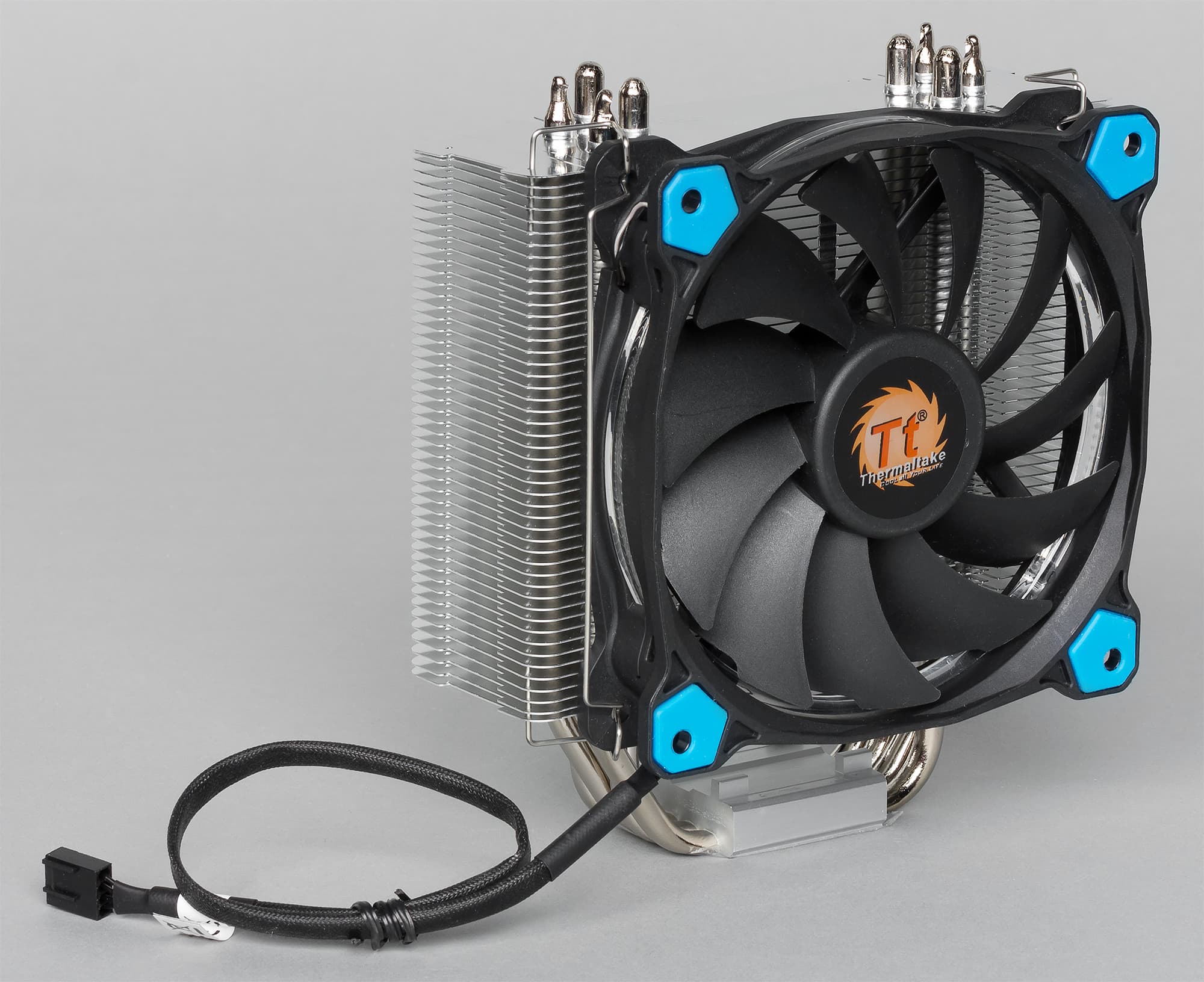

Thermaltake Riing Silent 12, общий вид

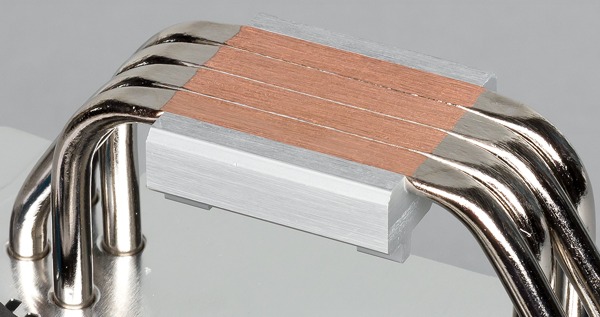

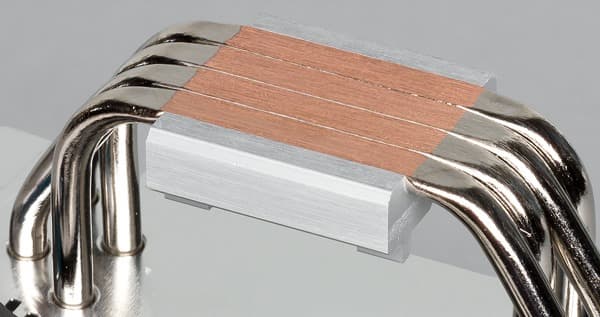

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки медные, и снаружи, видимо, никелированные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину, снаружи анодированную. Прилегающая к процессору плоскость теплосъемника сошлифована до равномерного обнажения меди на трубках. Тем самым достигается лучшая передача тепла непосредственно к трубкам и теплоносителю в них. Получившаяся поверхность ровная, но не отполирована до зеркального блеска. До установки подошва защищена пластиковой пленкой.

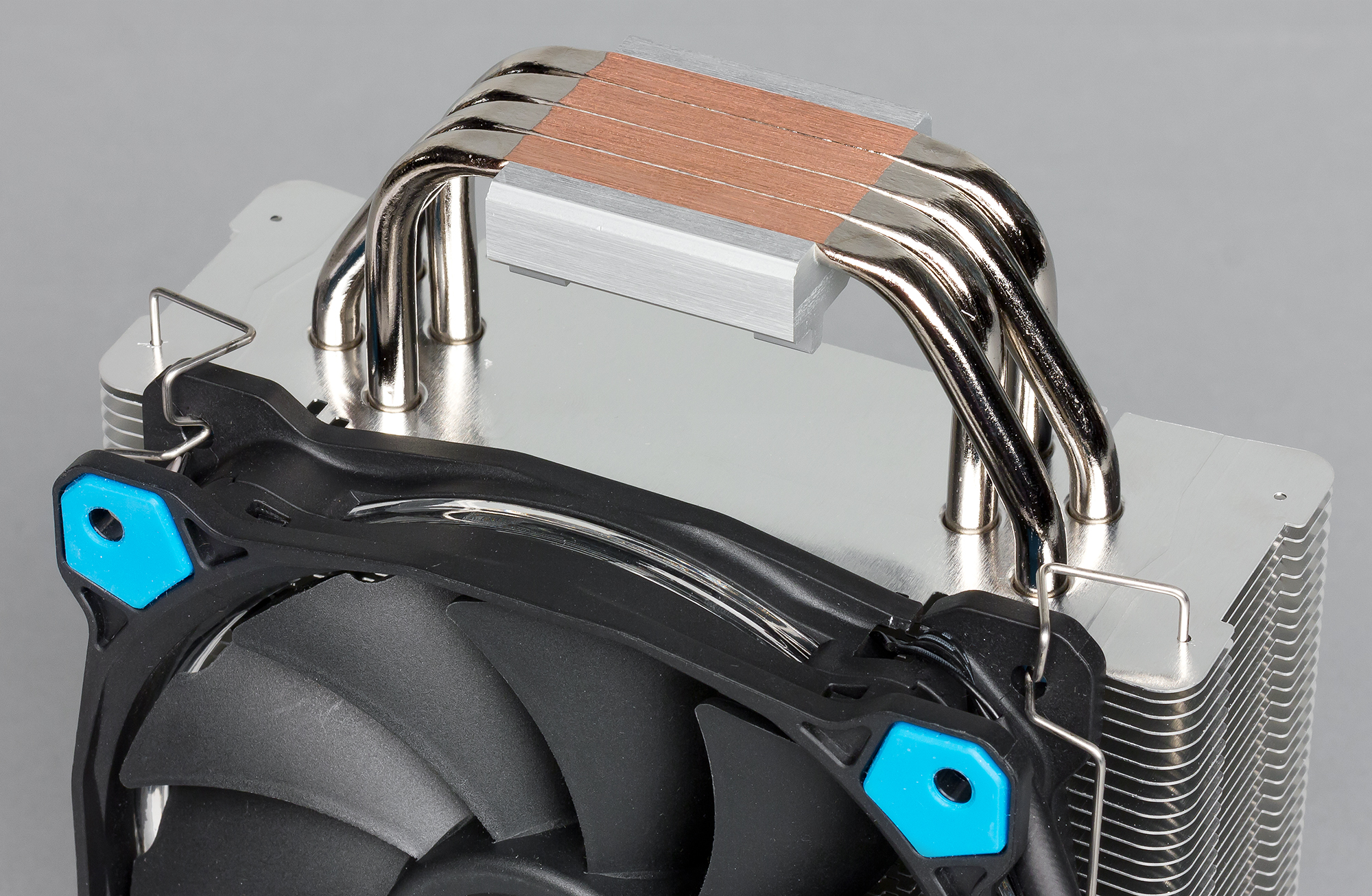

Thermaltake Riing Silent 12, теплосъемник

Рабочая плоскость теплосъемника чуть-чуть закруглена к выходам трубок, и еще меньше к двум другим граням, в итоге в центре теплосъемника образуется выпуклость с высотой в доли миллиметра (по нашим оценкам не более 0,1-0,2 мм). В продвинутых кругах считается, что небольшая выпуклость в центре улучшает прижим к центральной части крышки процессора, под которой собственно и находится кристалл, то есть является достоинством конструкции. При движении ногтя поперек трубок на подошве между трубками ощущаются неглубокие ложбинки. Трубок четыре, поэтому одна ложбинка проходит по центру, то есть над кристаллом, что в теории может немного ухудшать теплоотвод. Впрочем, это уже скорее придирки. Алюминиевая пластина теплосъемника квадратная — 38×38 мм, а ее плоская часть немного сужена за счет боковых проточек и имеет размеры 35×38 мм. Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой. Для заведомо хорошего распределения мы нанесли чуть избыточный слой термопасты.

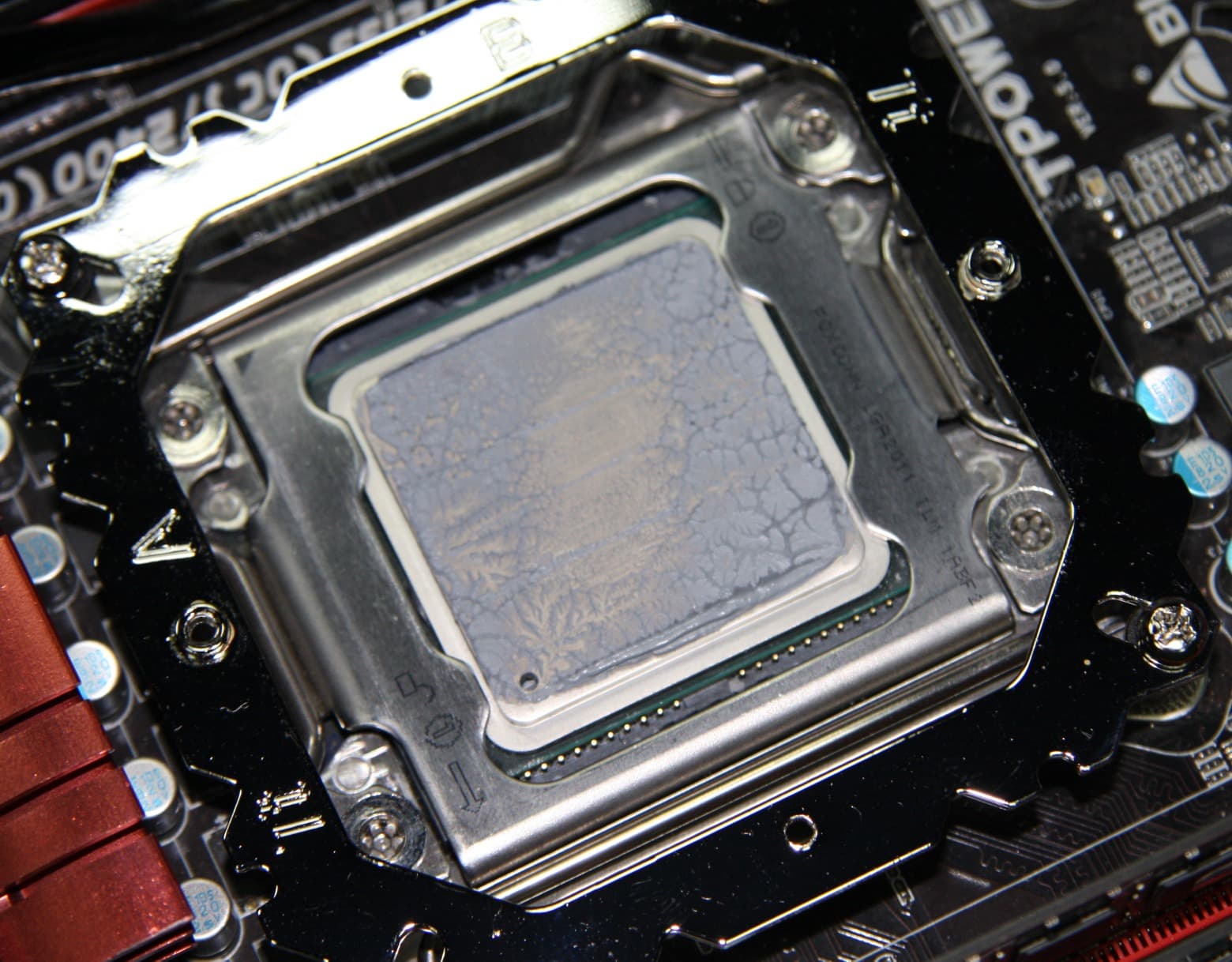

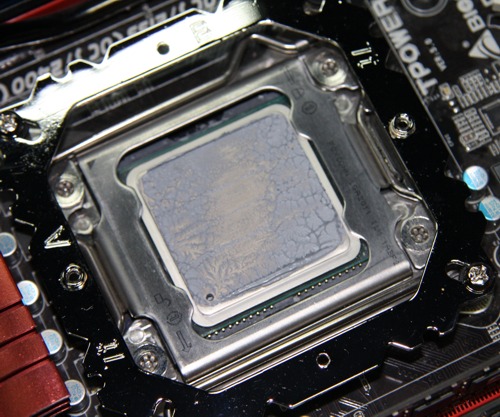

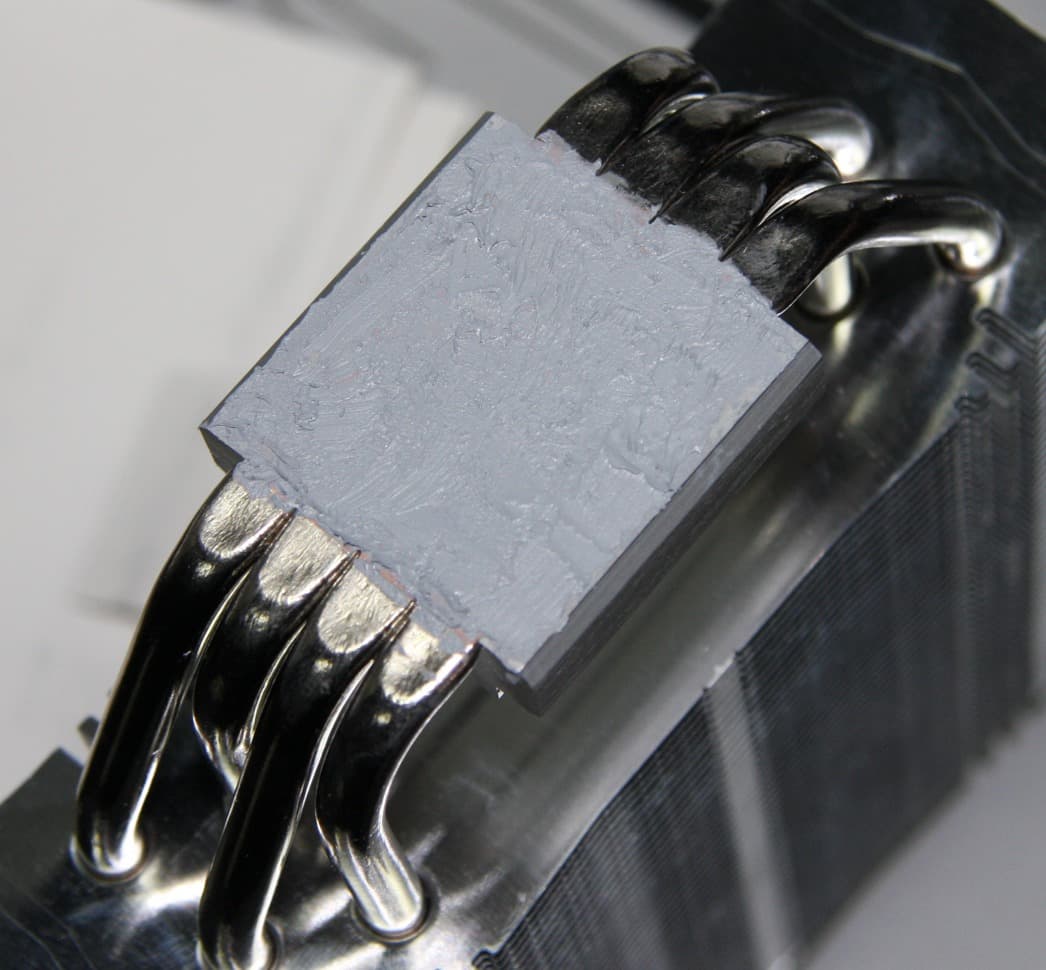

Thermaltake Riing Silent 12, распределение термопасты

При таком варианте запаса термопасты хватит раза на два. Мы немного подвигали кулер по крышке процессора уже после установки на место, это помогло распределить термопасту слоем с минимальной толщиной, а ее избыток выдавился за крышку процессора. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

Thermaltake Riing Silent 12, распределение термопасты

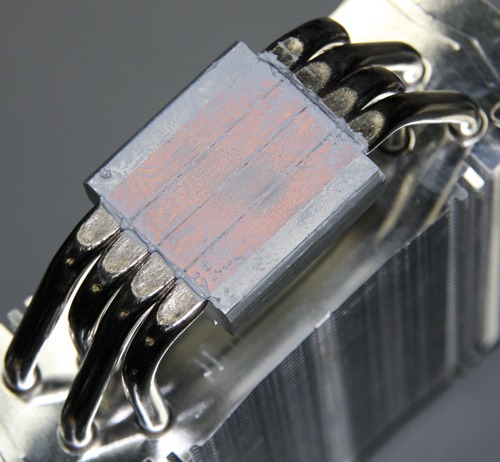

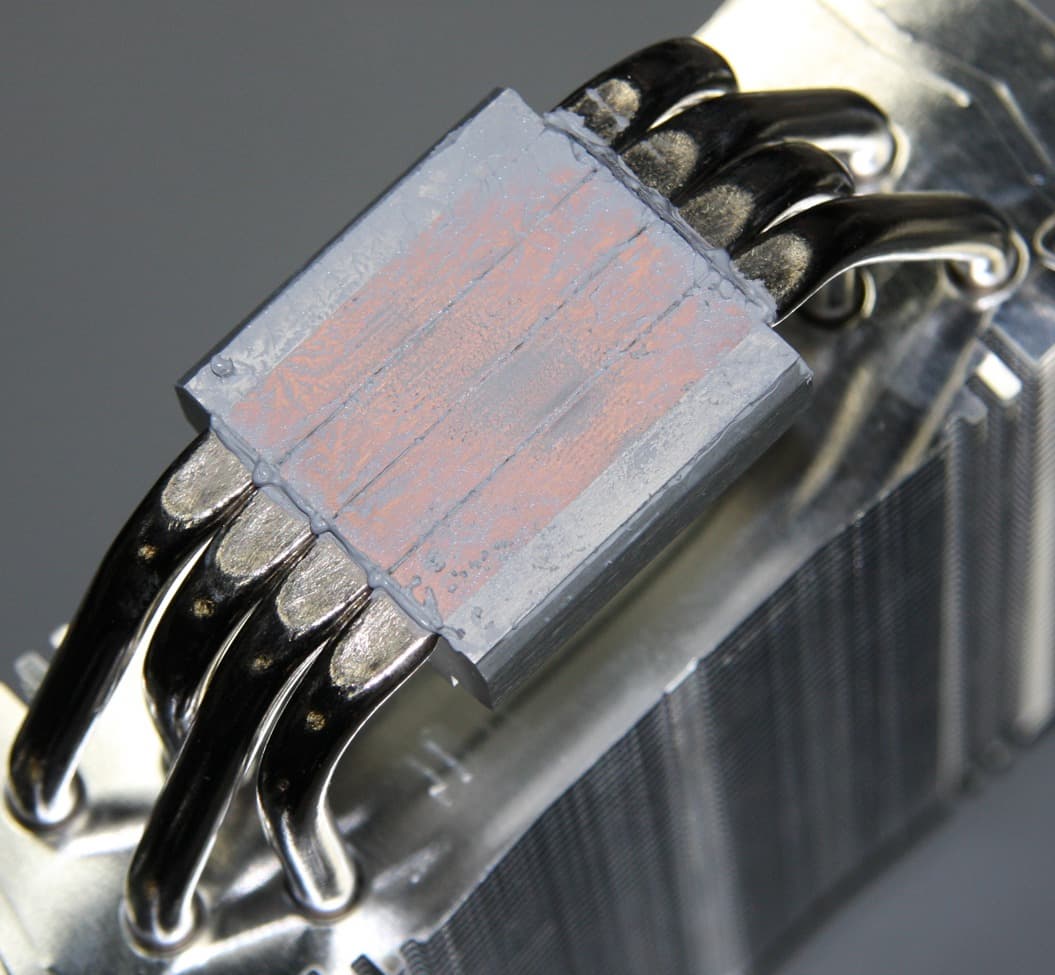

И на подошве теплосъемника:

Thermaltake Riing Silent 12, распределение термопасты

Видно, что термопаста распределилась почти до краев плоскости крышки процессора, и в центре слой термопасты имел минимальную толщину.

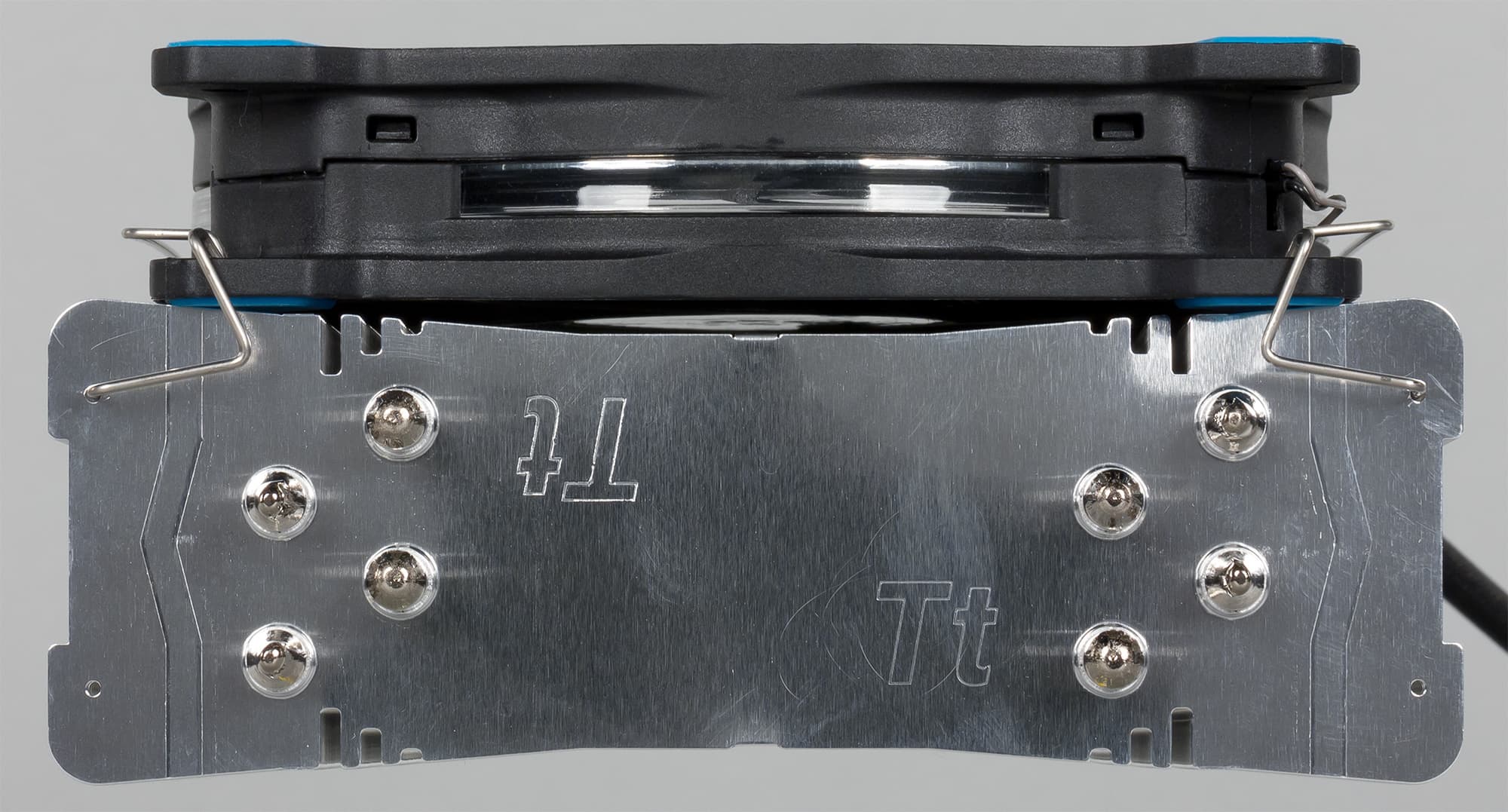

Общая высота кулера равна 158 мм, ширина 140,5 мм, толщина с установленным вентилятором 73,6 мм, а измерения веса с комплектом крепежа под LGA 2011 дали значение в 728 г. Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

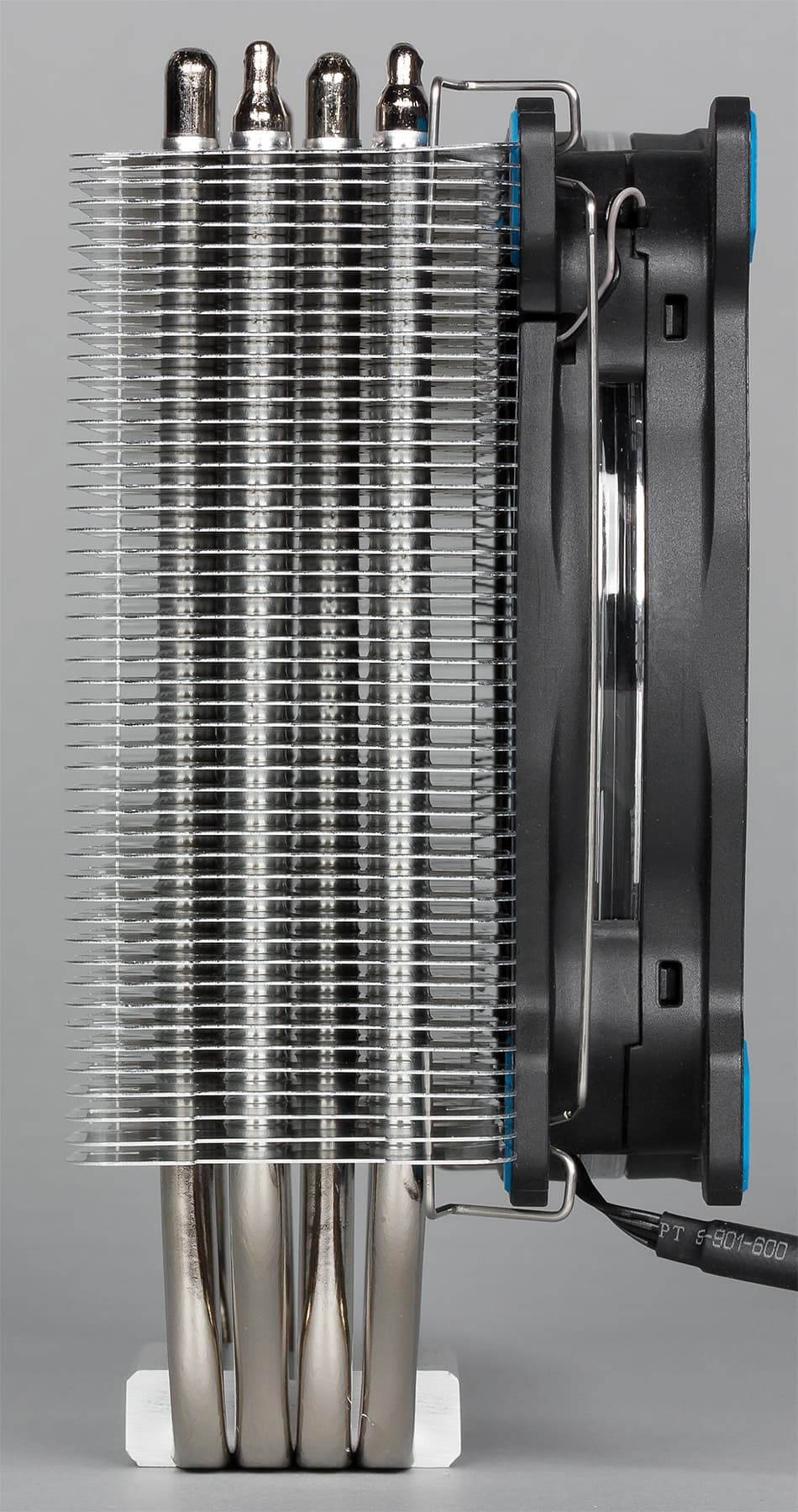

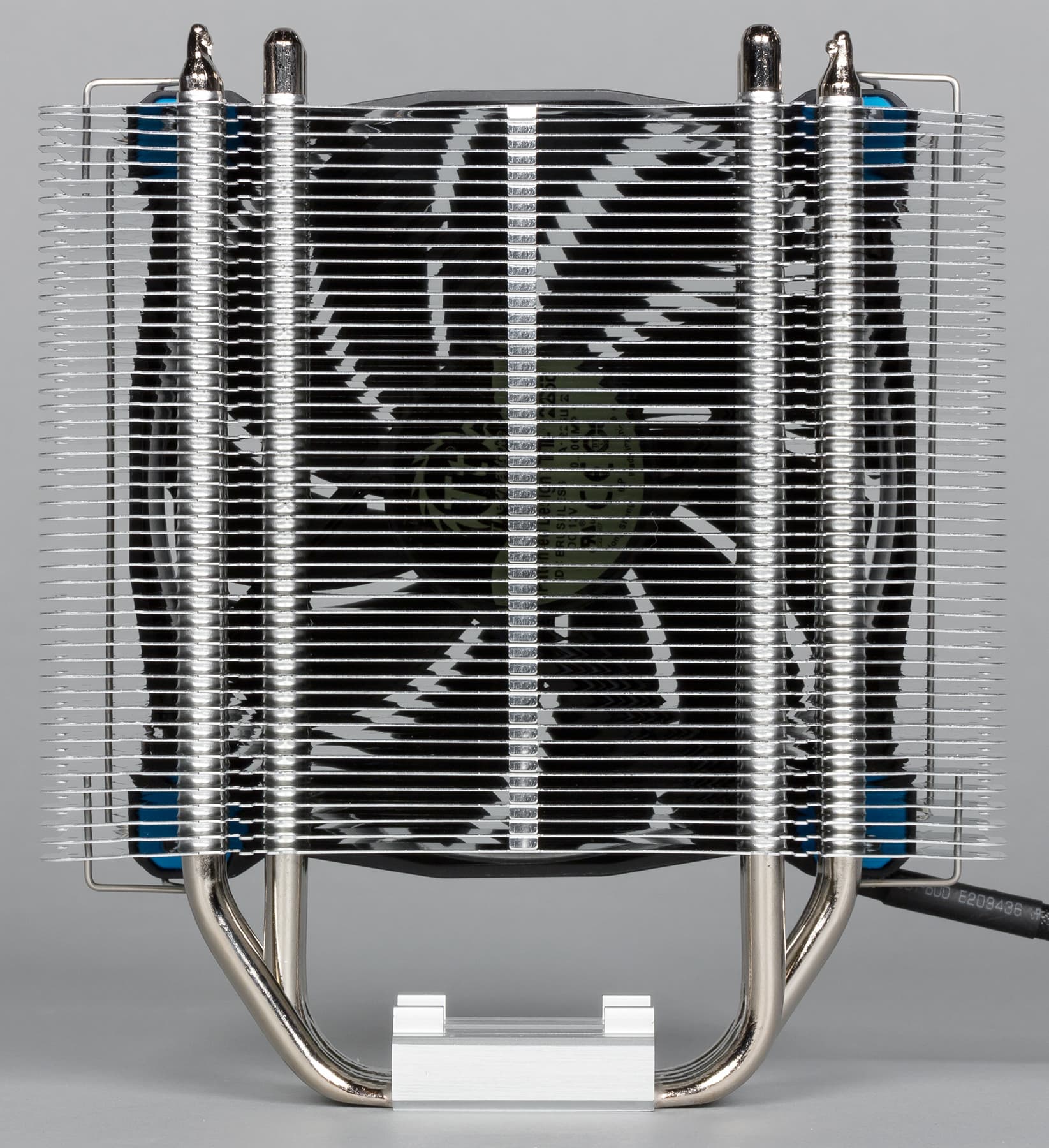

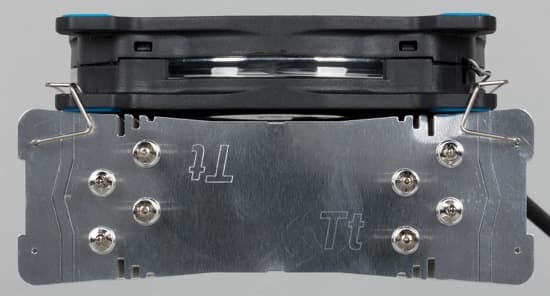

Thermaltake Riing Silent 12, радиатор

Измеренная толщина пластин составила 0,4 мм, Высота набора пластин составляет 108 мм, а всего пластин 48 шт, это дает шаг в 2 мм, то есть за вычетом толщины пластин просвет между пластинами составляет 1,6 мм, что отличается от указанной на сайте производителя ширины воздушного промежутка в 2,2 мм. Если посмотреть на радиатор сверху, то становится видно, что по какой-то причине (наверняка дизайнеры постарались) пластины радиатора сужаются к центру.

Thermaltake Riing Silent 12, радиатор

В итоге ширина пластин варьируется от 48 до 41,2 мм, а у воздуха, нагнетаемого вентилятором, появляется щель для паразитного обхода рабочего просвета радиатора. О втором побочном эффекте изменяемой ширины пластин расскажем ниже.

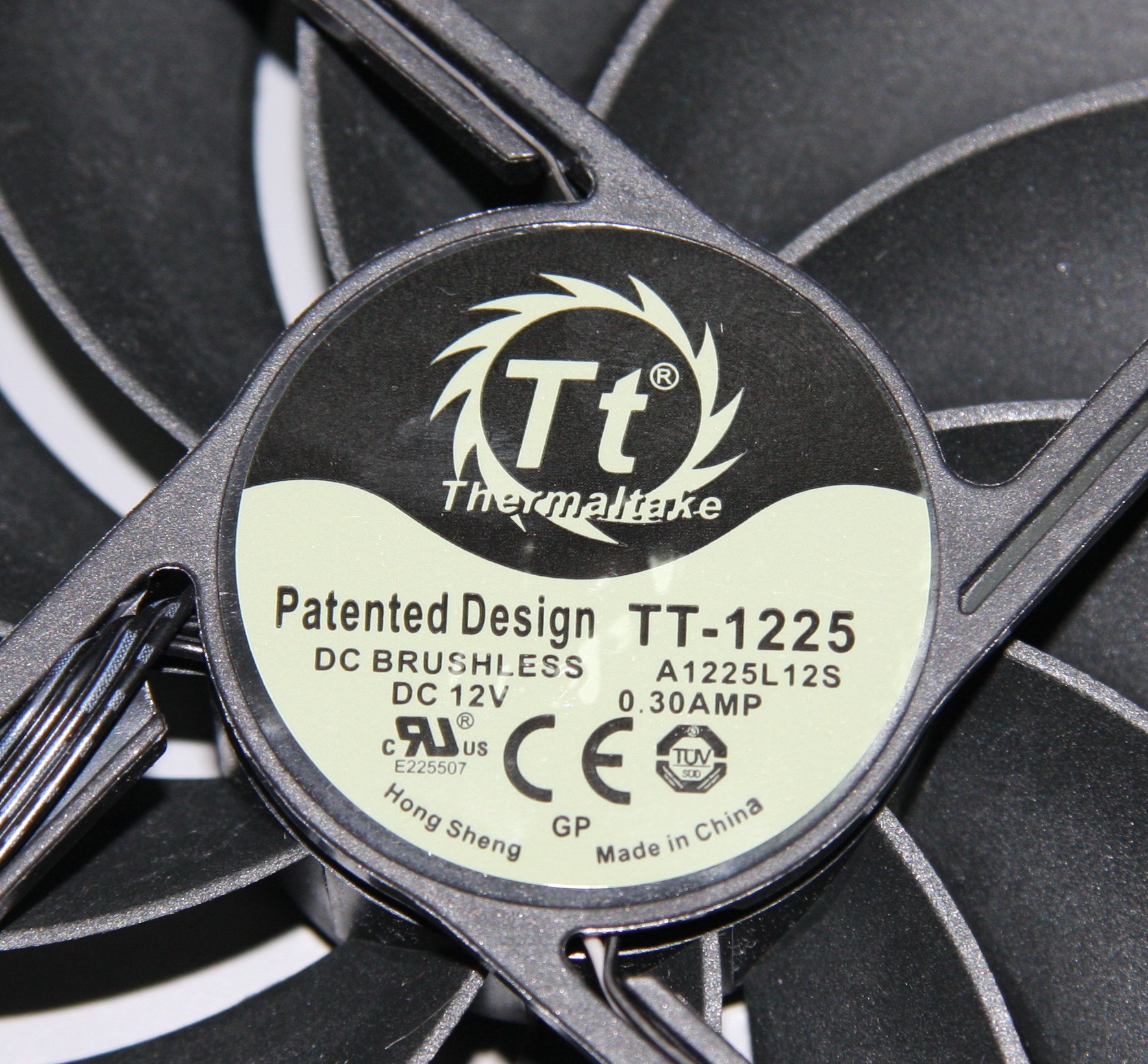

Thermaltake Riing Silent 12, вентилятор

120 мм — это типоразмер комплектного вентилятора, а также внешние габариты его рамки. Высота рамки 25 мм. В отверстия в углах рамки вентилятора вставлены виброизолирующие втулки из упругого пластика средней жесткости и в данном случае ярко-голубого цвета. В несжатом состоянии высота этих втулок равна 26 мм, то есть выступают они всего на 0,5 мм. Это не создавало бы проблем, будь поверхность, к которой крепится вентилятор плоской, но из-за сужающихся пластин радиатора даже при использовании штатных и очень нежных скобок внешние края рамки вентилятора уже почти касаются радиатора, а если чуть сдвинуть вентилятор, то касаются. Поэтому нужно внимательно следить за правильностью установки вентилятора, чтобы невзначай не увеличить шум от передачи вибрации на радиатор. Маркировка на вентиляторе позволяет определить, что используется модель TT-1225 компании Hong Sheng.

Thermaltake Riing Silent 12, вентилятор

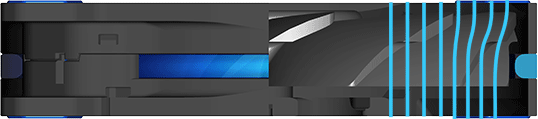

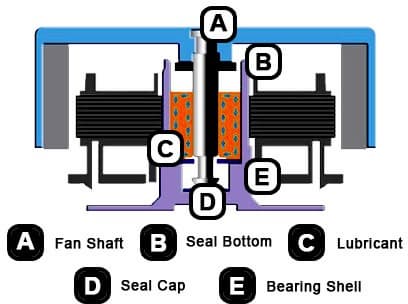

Разбирать вентилятор мы не стали, поверили производителю, что в нем установлен «высококачественный гидравлический подшипник с собственной смазкой». Вот схема конструкции этого подшипника:

Thermaltake Riing Silent 12, вентилятор

Вентилятор крепится к радиатору скобочками из тоненькой проволочки, при этом допускается установка вентилятора с любой стороны радиатора (или двух вентиляторов на радиатор).

Thermaltake Riing Silent 12, вентилятор

Отметим, что устанавливать скобки на радиатор лучше до закрепления кулера на процессоре, а крепить сам вентилятор — после. Крепеж изготовлен из закаленной стали и имеет стойкое лакокрасочное или гальваническое (поверхность пластин явно хромирована) покрытие. Рамка на обратную сторону системной платы имеет толстое защитное покрытие из пористого упругого пластика. На гайки-проставки с одного торца наклеены изолирующие прокладки из черного жесткого пластика. Крепеж разложен в подписанные буквами пакетики, на которые и ссылается описание установки. Все понятно и при минимальном внимании сложно что-то перепутать. Отметим, что при установке на процессор с разъемом LGA 2011 крепежные винты, фиксирующие верхнюю пластину, нужно вворачивать в резьбовые гнезда штатного крепления через гайки-проставки, имеющие ту же внутреннюю резьбу. Эта операция требует некоторого внимания и сноровки, чтобы в итоге плотно прижать верхнюю пластину.

Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля длиной в 325 мм. Дополнительно прилагается вставка LNC (Low-Noise Cable), как пишет производитель для снижения скорости вращения на 50% и шума на 29%. Вставка устанавливается между разъемом на мат. плате и на кабеле вентилятора. Длина вставки 130 мм. Пальпирование сквозь оболочку и применение мультиметра по назначению показали, что в провод питания в этой вставке врезан резистор сопротивлением в 100 Ом и мощностью где-то на 1-2 Вт. Мощность, рассеиваемая на этом резисторе, отбирается от вентилятора, что в итоге уменьшает скорость его вращения и шум при том же напряжении и/или коэффициенте заполнения ШИМ на входе. Провода вентилятора и вставки LNC заключены в плетеную оболочку. Согласно легенде оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневается. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса. Да, и о самом главном, о подсветке. Рамка вентилятора состоит из двух половинок, которые между собой зажимают световод из прозрачного пластика. Световод видно как снаружи, так и изнутри, при этом он еще немного выступает внутрь обода вентилятора, а в лопастях крыльчатки есть вырезы под световод. Как заверяет производитель, такой дизайн лучше направляет потоки воздуха.

Thermaltake Riing Silent 12, вентилятор

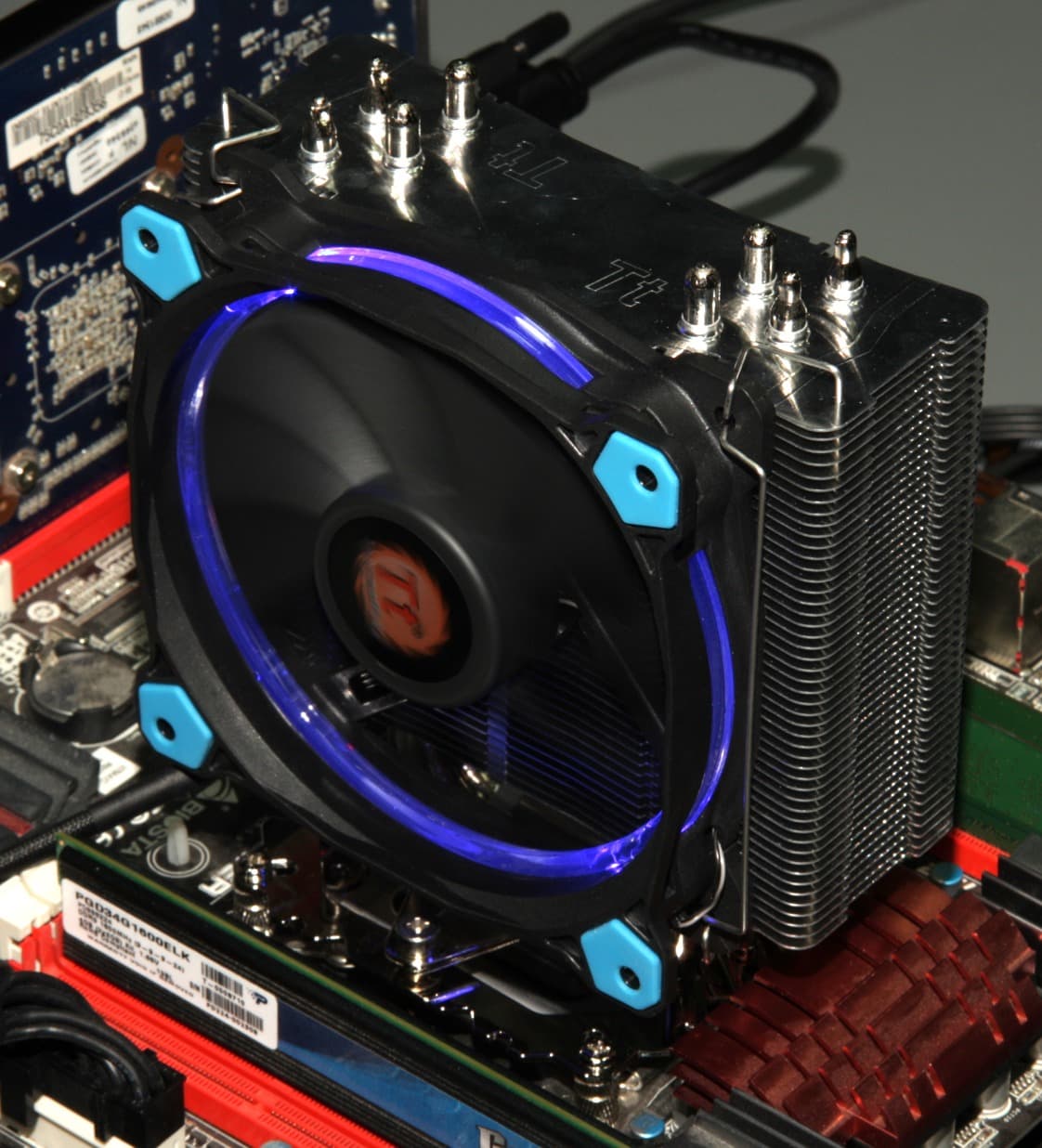

Возвращаемся к подсветке. В световод на противоположных концах вмонтированы два светодиода, запитанные непосредственно от платы вентилятора. Подсветка более-менее равномерная и имеет условно среднюю яркость. На фотографии сложно передать чистый почти монохромный свет (особенно синий) без того, чтобы он не перешел в насыщение (в данном случае не превращался в пурпурный). Вот лучший вариант:

Thermaltake Riing Silent 12, вентилятор

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты. Использовалась нанесенная на поверхность теплосъемника термопаста из комплекта поставки. Работа вентилятора регулировалась с помощью изменения напряжения питания (от 12 В и ниже) или с помощью ШИМ при неизменном напряжении питания (12 В).

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Также мы не беремся утверждать, что значения менее 20 дБА достоверны, но получаемые величины от фонового уровня (в данном случае порядка 16,7 дБА) до 20 дБА, по крайней мере, соотносятся с реальным изменением уровня шума.

Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

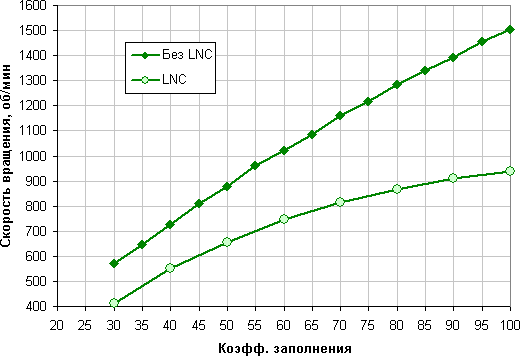

Thermaltake Riing Silent 12, скорость вращения вентилятора от коэффициента заполнения

Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения от 30% до 100%.

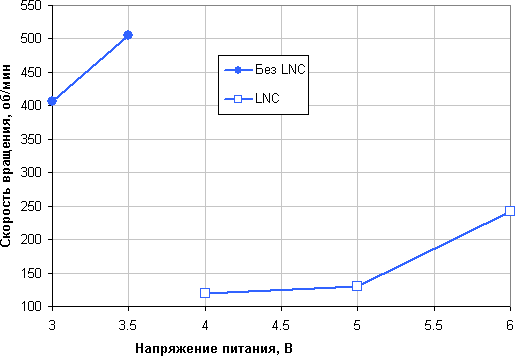

Thermaltake Riing Silent 12, скорость вращения вентилятора от напряжения питания

Регулировка с помощью напряжения позволяет расширить диапазон вниз до примерно 400 об/мин. При 2,8 В вентилятор останавливается, при 3,0 В запускается. Если подключить вентилятор через LNC, то при использовании ШИМ диапазон регулировки скорости вращения спускается вниз и становится равен от примерно 400 до 940 об/мин, а при регулировки с помощью напряжения при 4 В вентилятор вращается очень медленно, примерно 120 об/мин (определено визуально с секундомером, так как датчик вращения на таких скоростях уже не работает). При этом вентилятор останавливается уже при 3,6 В, а запускается при 7,4 В. Отметим, что со снижением напряжения питания от 6 В и ниже и в случае подключения через LNC подсветка вентилятора начинает мигать (плавно гасится и резко включается) с частотой 1 Гц, которая повышается по мере снижения напряжения. Вот такой спецэффект. При питании 12 В и коэффициенте заполнения 100% резистор в LNC заметно греется, этот нагрев, разумеется, снижается по мере уменьшения коэффициента заполнения и напряжения.

Этап 2. Определение зависимости температуры процессора в режиме простоя от скорости вращения вентилятора кулера

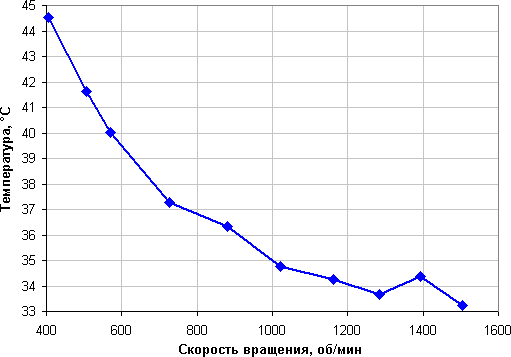

Thermaltake Riing Silent 12, температура процессора в режиме простоя от скорости вращения вентилятора

Без нагрузки средняя температура ядер процессора меняется примерно от 33 до 45 °C в зависимости от скорости вращения вентилятора. Для данного теста погрешность измерения мы оцениваем в величину как минимум ±0,5 °C. Основную причину мы видим в колебании температуры воздуха в помещении тестовой лаборатории. Для лучшего выравнивания температуры мы в дополнение к вентиляторам кондиционера использовали бытовой вентилятор, работающий на минимальной скорости и направленный с расстояния в примерно 1,3 м на стенд. Судя по разбросу на графике, эти меры особо не помогли, поэтому в следующем тесте мы попытались учитывать реальную текущую температуру воздуха в помещении. Впрочем, по большому счету даже текущая погрешность ни на что, кроме красоты графиков, не влияет.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера

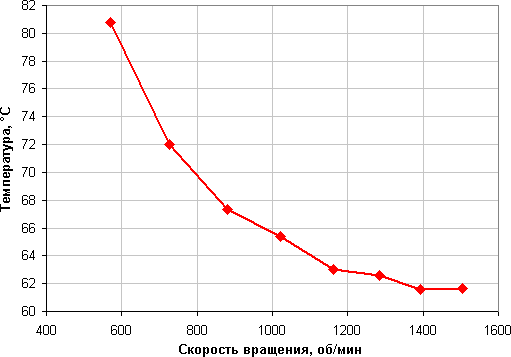

Thermaltake Riing Silent 12, температура процессора при полной загрузке от скорости вращения вентилятора

В этом тесте наш процессор с TDP 130 Вт не перегревается даже на минимальных оборотах вентилятора при регулировке с помощью ШИМ (и без использования LNC). И только снижение скорости вращения до примерно 500 об/мин вызывало отключение стенда из-за перегрева процессора. Для устранения влияния колебания температуры в тестовом помещении параллельно с замерами температуры процессора мы регистрировали температуру воздуха на расстоянии примерно 5 см перед центром вентилятора кулера (напомним, что стенд дополнительно обдувался бытовым вентилятором, что исключало зоны с локальной вариацией температуры). Для восьми замеров мы получили следующую картину:

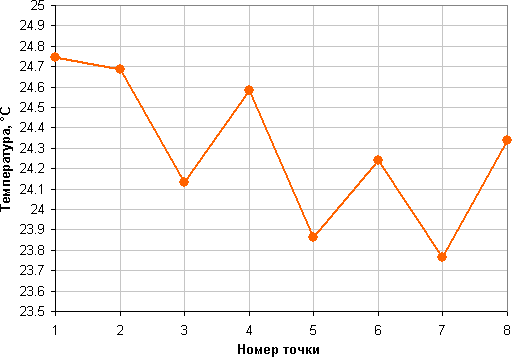

Thermaltake Riing Silent 12, температура воздуха перед вентилятором

Колебания температуры значимые, попробуем их учесть. Для этого вычтем температуру воздуха для каждого измерения из соответствующей ему температуры процессора и, чтобы удобнее было сравнивать с предыдущими результатами тестирования кулеров, прибавим значение базовой температуры в 24 °.

Thermaltake Riing Silent 12, температура процессора при полной загрузке от скорости вращения вентилятора

График стал ровнее, что косвенно свидетельствует, что мы все сделали правильно. В дальнейшем мы будем использовать данный подход.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера

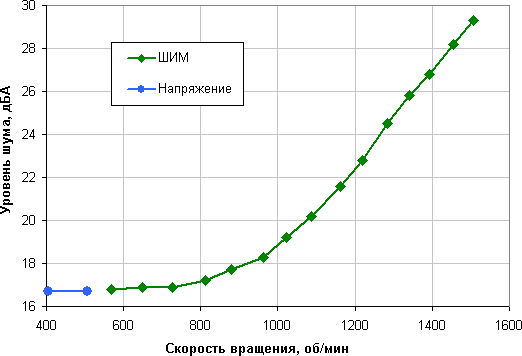

Thermaltake Riing Silent 12, уровень шума от скорости вращения вентилятора

Уровень шума этой системы охлаждения меняется в не очень широком диапазоне. Кулер изначально тихий. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается диапазон — от 17 (на самом деле даже ниже) до 30 дБА. С нашей точки зрения в том случае, если мат. плата может регулировать ШИМ на разъеме для процессорного кулера в диапазоне хотя бы до 50% вниз (то есть снижать до 900 об/мин), надобности в LNC или снижении напряжения питания вентилятора другим способом нет никакой, вентилятор и так будет практически бесшумным.

Этап 5. Построение зависимости уровня шума от температуры процессора в режиме простоя при полной загрузке

Режим простоя:

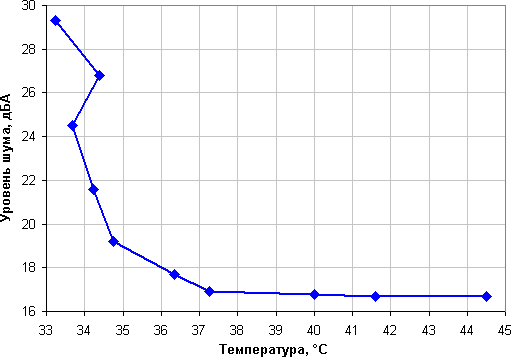

Thermaltake Riing Silent 12, уровень шума от температуры в режиме простоя

Очевидный вывод заключается в том, что для такого уровня тепловыделения (43 Вт по датчику «CPU Package») скорость вращения вентилятора на этом кулере можно установить на минимум (если без LNC).

Режим полной загрузки:

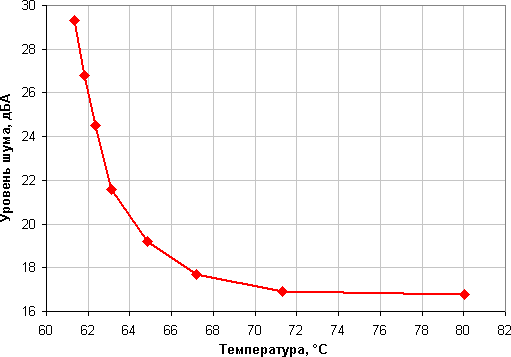

Thermaltake Riing Silent 12, уровень шума от температуры в режиме полной загрузки

Характер зависимости говорит о том, что для этого кулера оптимальным режимом является работа вентилятора на скорости порядка 1000 об/мин, так как при этом сохраняется очень низкий уровень шума (ниже 20 дБА) и кулер может отводить тепло от процессора с TDP 130 Вт. Разумеется данный вывод относится к условию с температурой забираемого вентилятором кулера воздуха в 24 °C. Если в условиях реальной эксплуатации температура воздуха внутри корпуса ПК будет существенно выше, то и температура процессора возрастет.

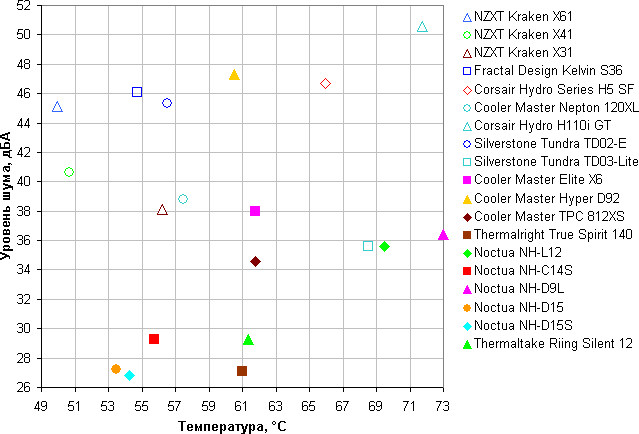

Попробуем сравнить данный кулер с другими, протестированными по текущей методике. Для этого расположим на одном координатном поле точки, соответствующие значениям температуры и уровня шума в режиме с максимальной нагрузкой и при максимальных оборотах вентиляторов. Такое представление результатов нельзя считать идеальным, так как оптимальные сочетания значений температуры и шума для конкретного кулера могут быть при уменьшенной скорости вращения вентилятора — рост температуры будет не очень высоким относительно снижения уровня шума. Однако заведомо высокая тепловая нагрузка в нашем тесте позволяет предположить, что очень большого запаса по увеличению температуры нет.

Thermaltake Riing Silent 12, сравнение

На этом графике чем ниже точка, тем тише кулер, а чем левее — тем ниже температура, поэтому самые эффективные (то есть обеспечивающие как низкую температуру процессора, так и низкий уровень шума) кулеры располагаются ближе к началу координат. Системы жидкостного охлаждения обозначены значками без заливки. Видно, что Thermaltake Riing Silent 12 по шумности находится условно в категории очень тихих кулеров, тогда как по способности охлаждать он занимает среднюю позицию.

Выводы

Наше тестирование показало, что кулер Thermaltake Riing Silent 12 является, прежде всего, очень тихим устройством. Шум от него невелик даже на максимальной скорости вращения его штатного вентилятора. Используя приложенную вставку LNC или регулирование с помощью ШИМ или уменьшив напряжение питания, шум можно понизить до пренебрежимо малой величины, несильно при этом занизив охлаждающую способность. Верхним порогом для этого кулера, особенно с учетом условий реальной эксплуатации, можно считать процессоры с TDP порядка 130 Вт. Из моментов, способных склонить покупателя к выбору именно данного процессорного охладителя следует отметить хорошее качество изготовления, антивибрационные вставки в рамке вентилятора, оплетку кабелей (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), статическую красную или синюю кольцевую подсветку вентилятора, а также габариты, не препятствующие установке модулей памяти с высокими радиаторами.
