Кулер Thermalright Archon


Продолжая тему обзоров, посвященных системам охлаждения премиум-класса, сегодня мы изучим чрезвычайно занятный продукт Thermalright — Archon. Хотя этот кулер формально уже не является горячей новинкой (с момента официального анонса минуло больше полугода), он по-прежнему держится на острие потребительского интереса и предлагает по-настоящему авангардный термический конструктив, способный изменить расстановку сил в самых верхних эшелонах воздушного охлаждения. Конечно, ценник, которым приправлен Thermalright Archon, традиционно высок (рекомендованная розничная стоимость порядка 2800 рублей), но подобный нюанс вряд ли сможет охладить пыл заинтересованных компьютерных энтузиастов, особенно если принять во внимание весьма многообещающий комплекс технических и функциональных качеств этого кулера.

Итак, без долгих прелюдий давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, изучение индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности Thermalright Archon. Приступим!

Конструктивные и эксплуатационные особенности

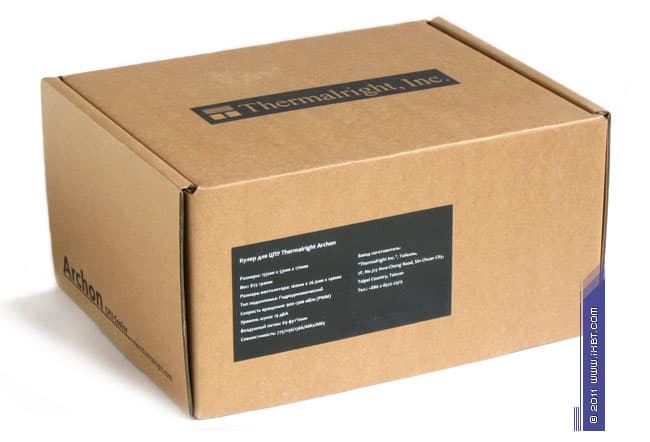

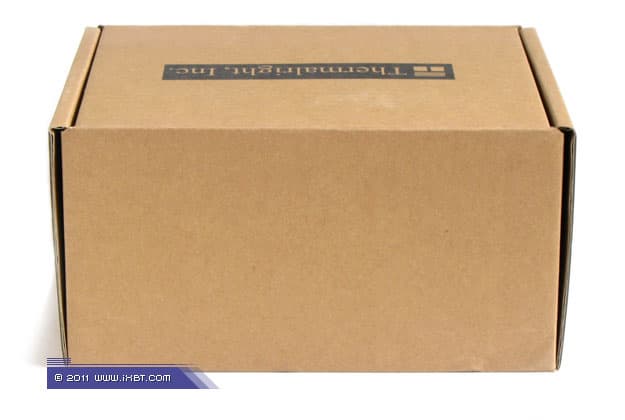

Комплектация. Продукт поставляется в аскетичной картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Внешний вид упаковки традиционно очень строг (если не сказать — примитивен), из опознавательных знаков присутствуют только логотип бренда, наименование кулера и небольшой стикер с русскоязычным списком характеристик продукта.

Кулер Thermalright Archon
Кулер Thermalright Archon

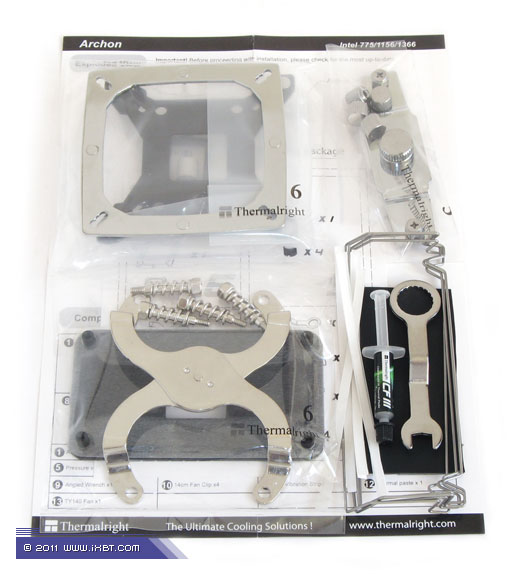

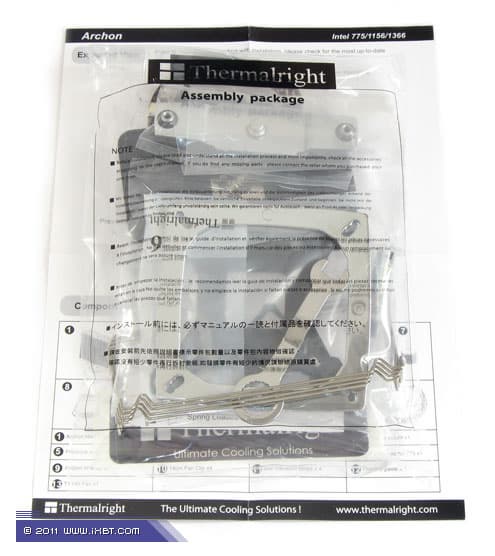

Поставка включает радиатор, фирменный вентилятор, набор мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1366/LGA1156/LGA1155 и AMD Socket AM2/AM3), крепежные скобки (2 пары), силиконовые и резиновые прокладки для вентиляторов (2 и 4 пары, соответственно), маленький шприц с фирменной термопастой, стикер и краткое техническое руководство.

Кулер Thermalright Archon

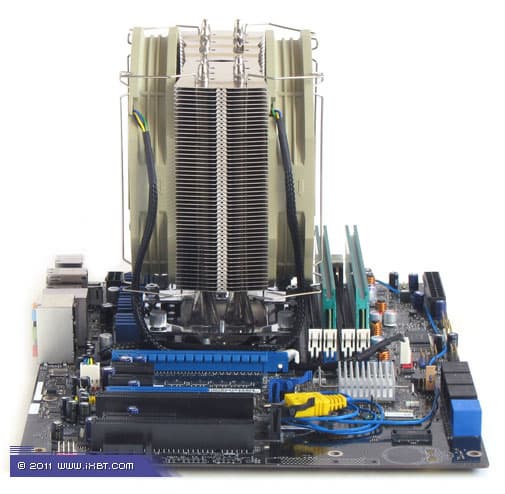

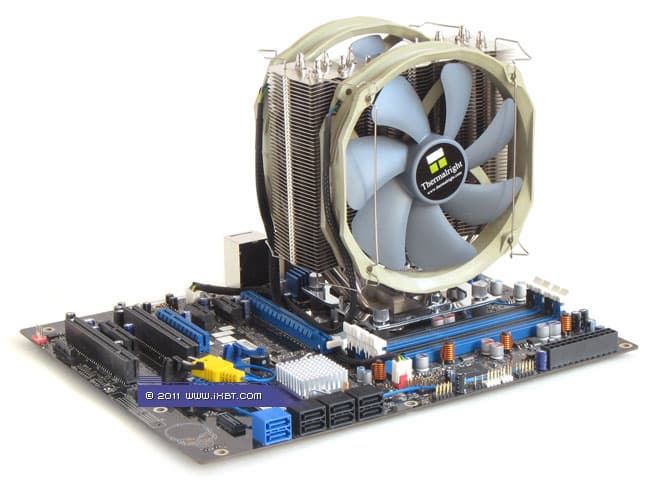

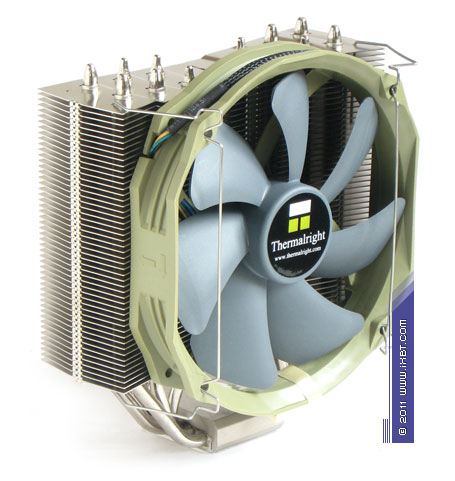

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции оснащается штатным вентилятором типоразмера 140×140×25 мм (допускается установка еще одного опционального вентилятора типоразмера 140×140×25 мм или 120×120×25 мм). Габариты 155×80×170 мм. Вес 945 г (без учета крепежа).

Кулер Thermalright Archon

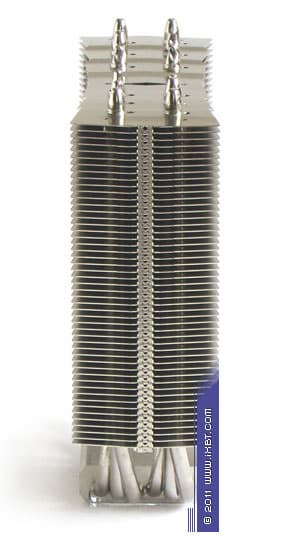

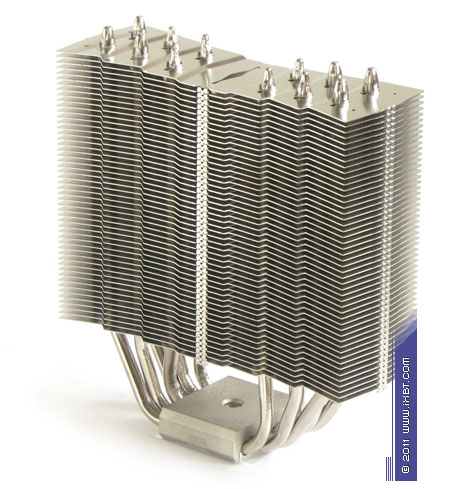

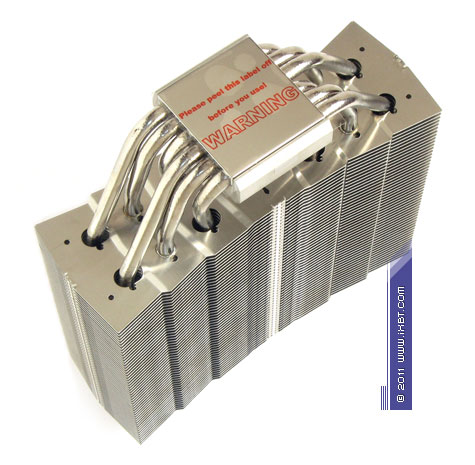

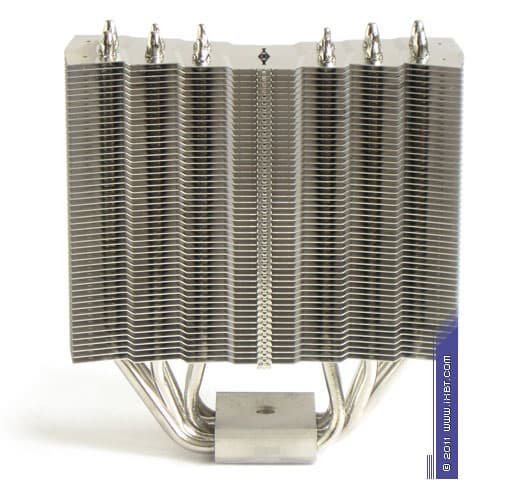

Конструктивные особенности (радиатор). «Рабочее тело» кулера составлено комплексом медно-алюминиевого теплосъемника 50×40×15 мм, шести тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (50 пластин, общая площадь поверхности теплообмена порядка 9000 см²).

Кулер Thermalright Archon
Кулер Thermalright Archon
Кулер Thermalright Archon

Достоинствами конструктива Archon являются:

  • развитая поверхность теплообмена
  • насыщенный теплотранспорт (6 трубок)
  • оптимальный шаг размещения пластин (2 мм), который обеспечивает хорошую продуваемость оребрения

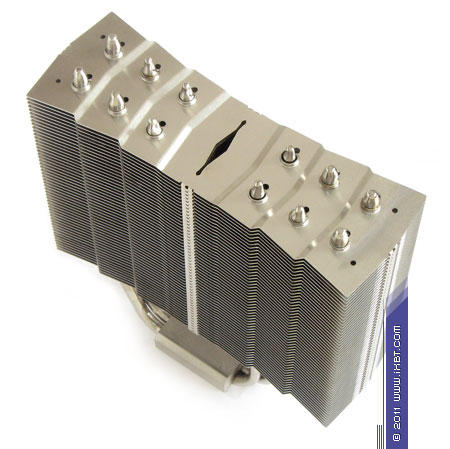

  • оптимальная расстановка трубок в оребрении — по три пары в «левой» и «правой» части (с включением в теплообмен практически всей доступной поверхности, кроме узкого центрального фрагмента оребрения)
  • специализированный профиль пластин (ступенька «лестницы» на каждую пару трубок и два пилообразных среза на кромках, которые играют роль турбулизаторов потока и призваны повысить интенсивность теплосброса с оребрения)
  • традиционно высокое качество сопряжения рабочих элементов (все контакные пары «теплосъемник-трубки» и «трубки-оребрение» выполнены аккуратной пайкой)
  • хорошее качество обработки подошвы теплосъемника (ни о каких выпуклостях, впуклостях и т.п., в свое время замеченных за некоторыми продуктами Thermalright, речи тут уже не идет)
  • добротная финишная обработка всех элементов (никелировка), которая способствует меньшему загрязнению оребрения, с сохранением его рабочих характеристик в пределах заданных
Кулер Thermalright Archon
Кулер Thermalright Archon

За вычетом неполного контакта трубок и пластин в самой нижней части оребрения (где шесть пластин контактируют только с двумя парами трубок, а четыре других пары фактически «висят в воздухе»), каких-либо других спорных моментов конструктив Archon не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

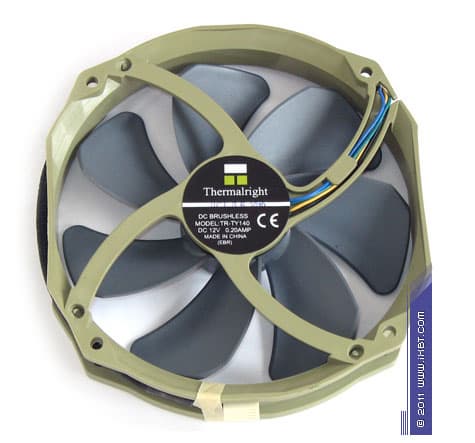

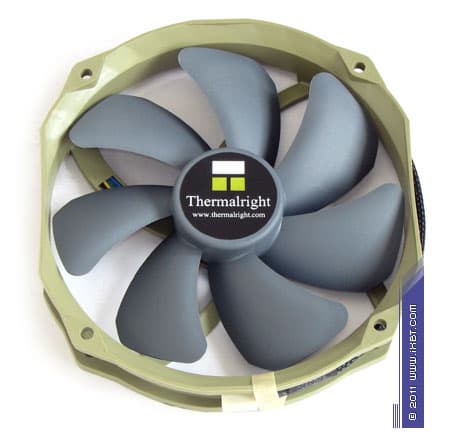

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором TR-TY140 (номинальная скорость вращения 1300 об/мин).

Кулер Thermalright Archon

В качестве сильных сторон этого вентилятора можно выделить:

  • специализированную малошумную аэродинамику (небольшие углы постановки лопасти, уплотненное «рабочее поле» с неплохим напором, дополнительные акустические улучшайзеры — своеобразный «козырек» на передней кромке лопасти, сглаженный профиль лопасти, спиралевидные стойки статора)
  • отличную механику (высококачественный гидродинамический подшипник)
  • добротную электронику (управляющая схема с «мягкой» коммутацией обмоток)
Кулер Thermalright Archon

Слабых сторон в конструктиве вентилятора TR-TY140 не обнаруживается.
Экспертно-техническая оценка вентилятора: отлично.

Эксплуатационная эргономика. Продукт оснащен обновленным инсталляционным комплексом, характерным для последних моделей бренда (в частности — для недавно изученного гиганта Silver Arrow). Хотя этот комплекс и не является самым сложным, по сравнению с крепежными наборами некоторых конкурирующих кулеров, на быструю и удобную инсталляцию здесь вряд ли можно рассчитывать, так как широкая мультплатформенная совместимость (дополненная укрупненными массогабаритными характеристиками радиатора) практически всегда оборачивается жестким компромиссом между технологичностью и надежностью крепежа (с перевесом в пользу надежности). Так, для установки радиатора на платформах Intel пользователю сначала нужно будет смонтировать специализированную рамку (прикрутив ее винтами к универсальной крестовине-супинатору), далее зафиксировать на ней крепежную перекладину, прижимающую теплосъемник радиатора, и потом дополнительно подкрутить специальный фиксатор-уплотнитель комплектным ключом. Несколько проще обстоит дело в системах AMD, где фиксация радиатора осуществляется более привычным винтовым крепежом (монтажная крестовина, четыре подпружиненных винта, стандартная пластина-супинатор). Но и там, конечно, не обойтись без активных пассов отверткой. Однако все пользовательские трудозатраты с лихвой компенсируются двумя вполне очевидными достоинствами штатных установочных приспособлений — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера 1 кг и более). Так что, по справедливому разумению, это инсталляционный комплекс идет здесь скорее в плюс, чем в минус.

Кулер Thermalright Archon

Хорошим дополнением к эксплуатационным характеристикам Archon также выступают:

  • высокоэффективная штатная термопаста Chill Factor III
  • широкий диапазон ШИМ-регулировки вентилятора (300—1300 об/мин)
  • наличие в комплекте дополнительной пары скобок для фиксации опционального вентилятора
  • комплектные силиконовые и резиновые прокладки, смягчающие монтаж вентиляторов на радиаторе
Кулер Thermalright Archon
Кулер Thermalright Archon

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Пояснение. Подписи в диаграммах «stock fan inside» и «TY140 fan inside» подразумевают монтаж вентилятора «внутри» радиаторов Silver Arrow и IFX-14, то есть между секциями.

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Великолепный результат! Причем, как для двухвентиляторной конфигурации, которая идет наравне с прежним лидером — сборкой Scythe Mine 2 сразу с тремя вентиляторами, так и для штатной конфигурации, которая завоевывает абсолютное и непоколебимое первенство в одновентиляторном зачете! Но, пожалуй, самое главное достижение Archon здесь — это как раз то, что его штатная сборка (с одним вентилятором) добивается, можно сказать, невозможного — удерживает процессор в нормативных температурных рамках при реальной тепловой нагрузке 180-190 Вт (параметр, соответствующий очень серьезному разгону процессоров Intel Core i5-2500K и i7-2600K). И если основным пользовательским требованием к кулеру является максимальное обесшумливание, Archon имеет полное право претендовать на звание «лучшего из лучших» в такой ситуации: даже его «старшему брату» Silver Arrow требуется два вентилятора, чтобы зафиксировать близкий результат (при сопоставимой стоимости продукта, но уже с гораздо более «капризными» массогабаритными параметрами).

Отдельный интерес представляет также весьма скромная разница между тестовыми сборками Archon с одним и двумя вентиляторами (всего 2°C, или 0,01 °C/Вт в натуральном выражении). Это свидетельствует о почти что идеальной приспособленности радиатора Archon к обесшумленным условиям: его оребрение характеризуется невысоким гидравлическим сопротивлением, и для обеспечения оптимальной теплоотдачи здесь более чем достаточно напора единичного вентилятора (дополнительная накачка давления — при последовательном включении второго вентилятора — не дает сколько-нибудь существенного увеличения эффективной скорости потока в межреберных каналах).

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Как видим, Archon продолжает свое победное шествие! Пусть он и уступает своему «брату» Silver Arrow в двухвентиляторной конфигурации (совсем чуть-чуть, какой-то жалкий градус), его результативность в одновентиляторном зачете по-прежнему остается вне конкуренции! То есть, мы еще раз убеждаемся, что основное призвание Archon — это обесшумленное охлаждение, где он не только обыгрывает всех своих одновентиляторных конкурентов (с очень убедительным счетом!), но и практически на равных может поспорить с сильнейшими двухвентиляторными соперниками — «брату» Silver Arrow и гагантом Noctua NH-D14.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

А вот тут Archon несколько сбавляет темп: хотя одновентиляторная результативность кулера по-прежнему остается выше всяких похвал (на уровне Silver Arrow), уступка тому же Silver Arrow в соперничестве двухвентиляторных конфигураций получается более существенной, чем в обесшумленных условиях. По-видимому, в этом режиме уже начинают проявляться чисто физические ограничения его конструктива — оребрение у Archon предельно оптимизировано, но, по факту, наличествует только одна секция, с не самой чемпионской величиной поверхности теплообмена. А у Silver Arrow их две, и с реально большей поверхностью теплообмена, однако!

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Эргономичный рабочий режим традиционно скуп на сюрпризы. Так, и на этот раз никакого чуда не происходит: Archon вполне закономерно отстает от штатных двухвентиляторных сборок Thermalright Silver Arrow и Noctua NH-D14! Ведь его конструктив, если подойти к предмету рассмотрения очень строго, не так уж и безупречен — тут достаточно вспомнить о «висящих в воздухе» трубках (в самой «нижней» части оребрения). И когда другие кулеры, при «поддержке» скоростных вентиляторов, стараются задействовать в теплообмен самые дальние и затаенные уголки своего оребрения, подобные «фичи» (а лучше сказать — «баги») оказывают уже более заметное влияние, чем в малошумных или обесшумленных режимах. Так что, при всех неоспоримых достоинствах Archon, эргономичный рабочий режим вряд ли можно назвать самым оптимальным для его практического использования. Как ни крути, Silver Arrow в подобных условиях выглядит интереснее!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Да, все-таки знают спецы Thermalright свое дело! Крепко знают! Недаром наименование этого бренда уже давно стало вербальным символом «знака качества», показателем того, что продукты с такой торговой маркой действительно соответствуют требованиям заявленного «правильного охлаждения». Вот, совсем только недавно нами был рассмотрен превосходный универсальный кулер Silver Arrow — самый, что ни наесть, яркий пример правильного охлаждения! А сегодня мы уделили внимание другому представителю модельной линейки Thermalright — «новичку» Archon. И снова точное попадание — как говорится, в десятку!

По факту, оба этих кулера выступают на одном техническом уровне, который в нашей терминологии определяется, как премиум-класс. Но если Silver Arrow, прежде всего, хорош своей универсальностью, то призвание Archon заключается в обесшумленном охлаждении. Именно в таких режимах он проявляет себя наилучшим образом, не только опережая всех одновентиляторных конкурсантов, но и вполне уверенно конкурируя с самыми мощными двухвентиляторными соперниками — «коллегой» Silver Arrow и великаном Noctua NH-D14. Так что, основываясь на строгой оценке всей совокупности функциональных качеств «новичка» Archon, его можно смело рекомендовать как раз именно для обесшумленного охлаждения и ориентировать на применение совместно с самыми топовыми процессорами Intel и AMD (при реальной тепловой нагрузке до 200 Вт).

Итак, по итогам сегодняшнего исследования, за оригинальные наработки технического плана кулер Thermalright Archon получает награду в номинации «Оригинальный Дизайн».

награда кулера за оригинальный дизайн

Остается пожелать компании Thermalright новых успехов и свершений в развитии хай-эндовой линейки кулеров, заточенных под «правильное охлаждение». Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): $86(10)
