Кулер Scythe Susanoo


Продолжая тему обзоров, посвященных авангардным системам охлаждения, сегодня мы изучим весьма оригинальный и самобытный кулер Scythe — Susanoo (артикул SCSO 1000). Чего-чего, а вот самобытности этому продукту действительно не занимать: она сквозит практически в каждой его детали и поражает (лучше даже сказать — эпатирует) своим мощнейшим напором! Немыслимые габариты (на поверку, кулер занимает почти половину внутреннего пространства стандартного корпуса ATX), четыре (!) предустановленных вентилятора (для подключения которых используется отдельный штатный реобас) и двенадцать (!) тепловых трубок (поставленных в «два этажа» на теплосъемнике) — такого гиганта охлаждения мы видим впервые! Особого внимания заслуживает еще и маркетинговое наименование — красочное, емкое слово «Susanoo», которое в своей семантике не только наполнено богатым японским фольклором (это, как мы знаем, традиционный кладезь вдохновения для маркетологов Scythe), но и опосредованно имеет некоторые созвучия со славянской культурой (тут легко можно провести параллели с одной из ключевых фигур славянского пантеона — Стрибогом, есть и другой, почти такой же близкий и не менее обожествленный образ — святой Георгий Победоносец, почитаемый православными, и не только ими). Так что, по крайней мере, с чисто внешней стороны форма и содержание у Scythe Susanoo находятся в полной гармонии: Susanoo (Бог Ветра, по-нашему) и есть Susanoo! Ни отнять, ни прибавить!

Да… Пожалуй, пролог к сегодняшнему обозрению несколько затянулся. :) И если рассудить строго, то нам уже давно пора «взять в руки» собственно сам объект тестирования! Что ж, давайте сперва рассмотрим его конструктивные и эксплуатационные особенности, ну, и далее перейдем к главному пункту исследования — чисто практической результативности «божественного» кулера Scythe Susanoo. Приступим!

Конструктивные и эксплуатационные особенности

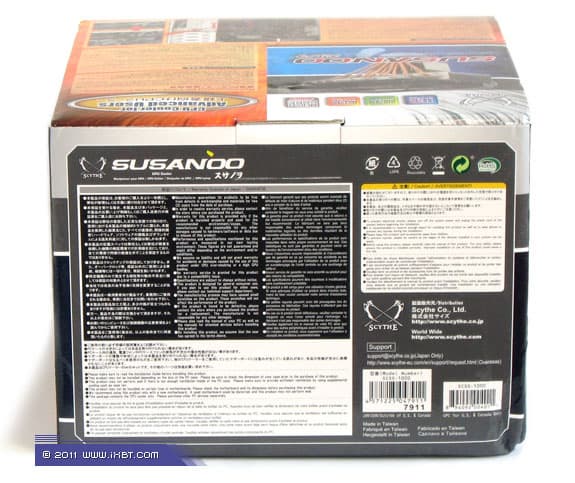

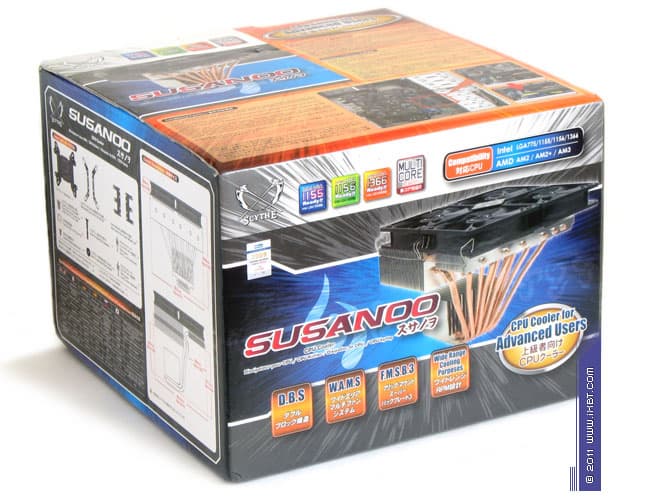

Комплектация. Продукт поставляется в большой и очень красочной картонной упаковке, которая пестрит иллюстративными фотографиями и традиционно отличается подробным описанием внутреннего содержимого.

Кулер Scythe Susanoo
Кулер Scythe Susanoo

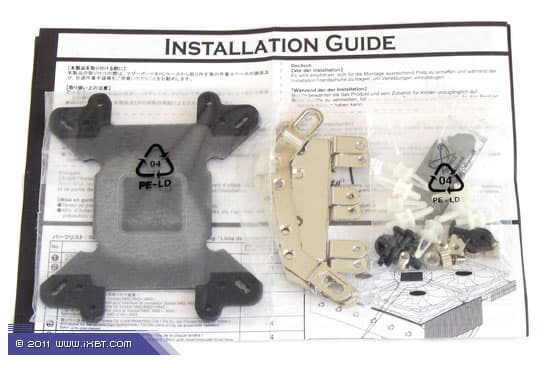

Поставка включает собственно сам кулер, набор мультплатформенного крепежа (поддерживаются все актуальные системы — Intel LGA775/LGA1156/LGA1155/LGA1366 и AMD Socket AM2/AM3), регулятор электропитания вентиляторов (4-канальный реобас, штатно подключен к вентиляторам), пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).

Кулер Scythe Susanoo

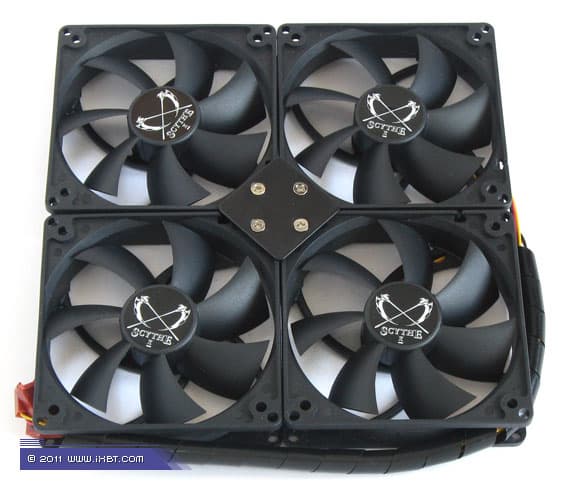

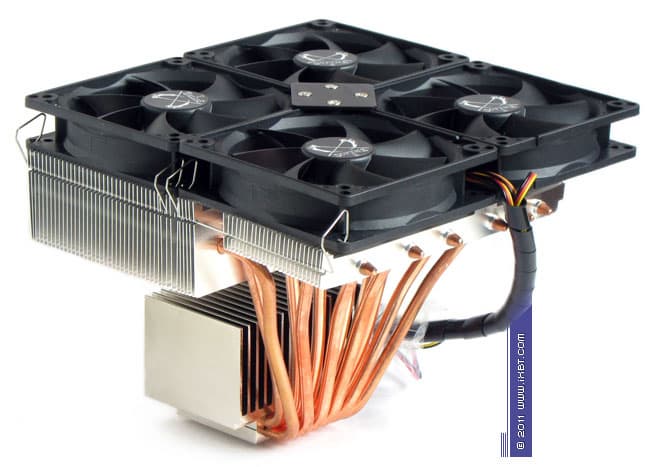

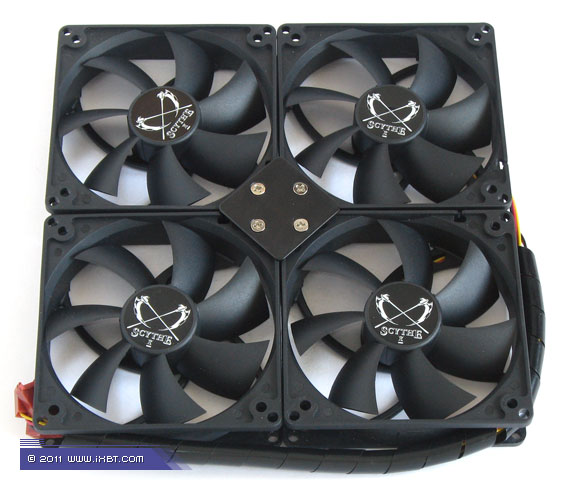

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который оснащен четырьмя предустановленным вентиляторами типоразмера 100×100×25 мм. Габариты 210×210×160 мм. Масса 1560 г (без учета крепежа).

Кулер Scythe Susanoo

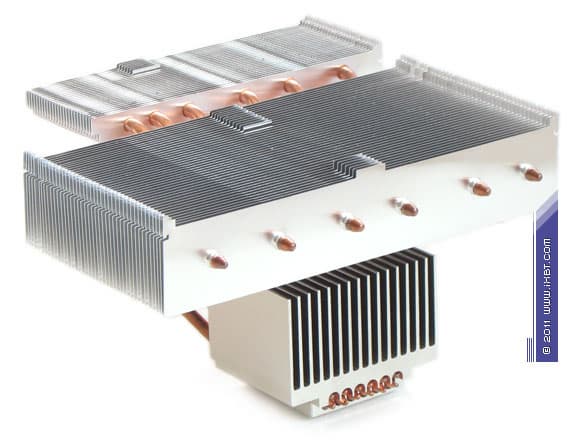

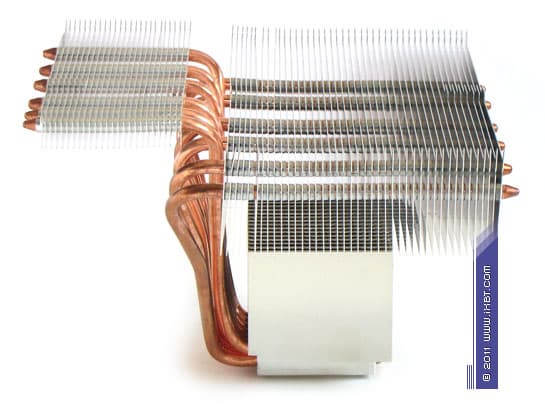

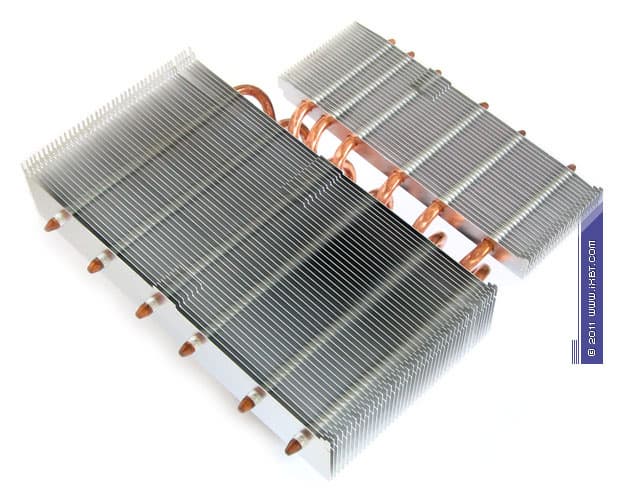

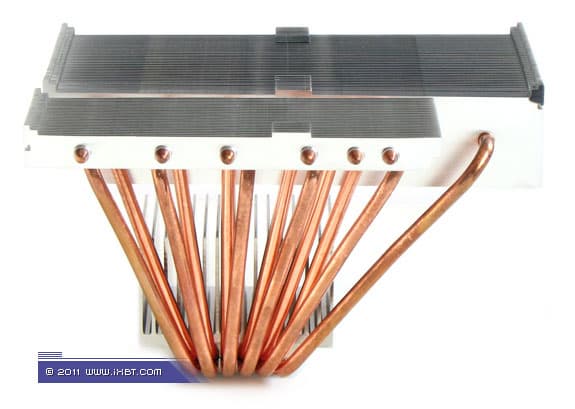

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медно теплосъемника 52×52×8 мм, вспомогательного алюминиевого радиатора 82×62×55 мм, двенадцати тепловых трубок диаметра 6 мм и двухсекционного алюминиевого оребрения (42 пластины в основной секции, 26 пластин в дополнительной секции, общая площадь поверхности теплообмена порядка 7000 см²).

Кулер Scythe Susanoo

Достоинствами конструктива Susanoo являются:

  • специализированный двухсекционный радиатор с четырьмя набортными вентиляторами, конфигурация которого допускает дополнительный обув видеокарты, установленной в первый слот PCIE, преобразователя питания процессора и модулей памяти (в маркетинговой терминологии Scythe это техническое решение именуется как W.A.M.S — Wide Area Mulitifan System
  • насыщенный теплотранспорт (12 спаянных трубок с «двухэтажной» постановкой в теплосъемнике, 6 «верхних» трубок также запаяны на вспомогательный радиатор), в маркетинговой терминологии Scythe это решение именуется как D.B.S — Double Block Structure
  • крупный вспомогательный радиатор, смонтированный на теплосъемнике (дает термическую разгрузку теплосъемника и трубок)
  • оптимальный шаг размещения пластин (2,5 мм в основной секции и чуть более 2 мм в дополнительной секции), обеспечивающий облегченный продув оребрения
  • размеренная постановка теплосбрасывающих элементов трубок в оребрении (без скученности и взаимного подогрева)
Кулер Scythe Susanoo
Кулер Scythe Susanoo
Кулер Scythe Susanoo

В то же время, присутствуют и спорные моменты — это:

  • упрощенное сопряжение трубок и пластин в секциях (выполнено механическим обжатием, а не пайкой)
  • очень скромные размеры дополнительной секции оребрения (по факту, эта секция играет в большей мере декоративную, а не чисто функциональную роль)
  • повышенные требования к совместимости (которые обусловлены увеличенными массогабаритными параметрами кулера)

Экспертно-техническая оценка радиатора: хорошо.

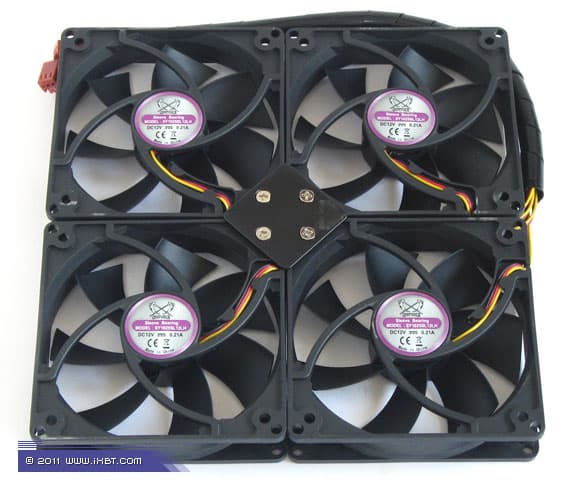

Конструктивные особенности (вентилятор). Кулер оснащен фирменными вентиляторами (модель YLT SY1025SL12LH, номинальная скорость вращения крыльчатки 2000 об/мин).

Кулер Scythe Susanoo

В качестве сильных сторон этих вентиляторов следует отметить:

  • агрессивную аэродинамику с хорошим напором
  • акустические улучшайзеры (тонкие спиралевидные стойки статора)
  • добротную механику и электронику (полнокомплектный подшипник скольжения со всеми положенными сальниками, управляющая схема, приправленная «сглаживающими» конденсаторами)
Кулер Scythe Susanoo

Слабой стороной вентиляторов SY1025SL12LH становятся неоптимальные шумовые характеристики при функционировании на повышенных оборотах (скорость вращения крыльчатки более 1800 об/мин). Однако, принимая во внимание тот факт, что основным адресом применения Susanoo значатся малошумные ПК (где скорость вентиляторов более 1400 об/мин уже не является рациональной), на этот нюанс можно смело закрыть глаза.
Экспертно-техническая оценка вентилятора: отлично.

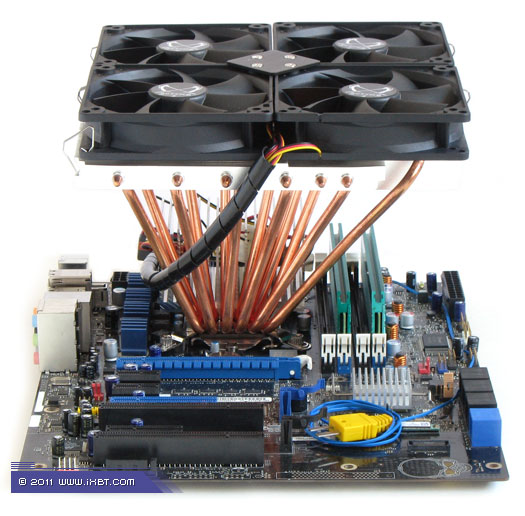

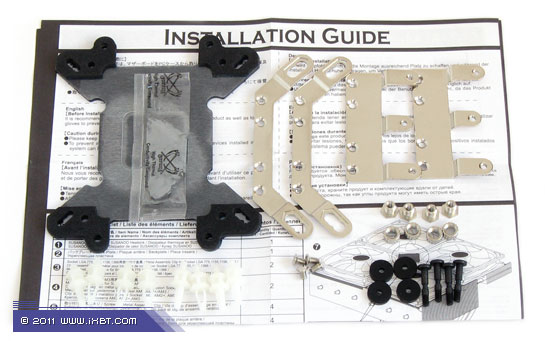

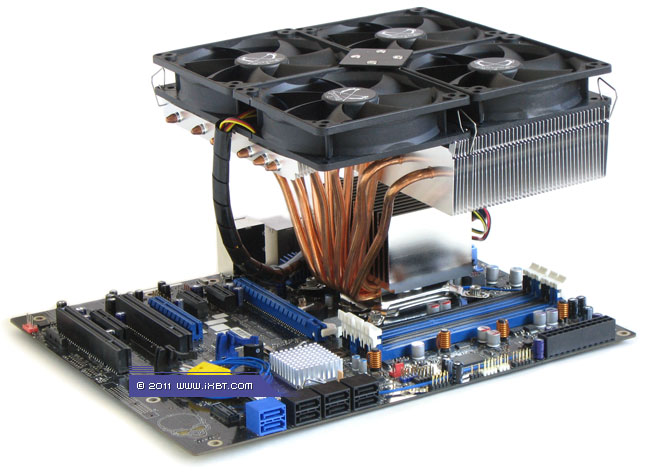

Эксплуатационная эргономика. Как и другой недавний продукт высшего класса фирмы Scythe — Mine 2, наш сегодняшний подопытный укомплектован модернизированным крепежом F.M.S.B.3 (Flip Mount Super Back-plate 3). Главное техническое нововведение этого крепежа — пользователь теперь избавлен от довольно трудоемких (и, на деле, лишних) операций по демонтажу референсного супинатора сокета на платформе Intel LGA1366 (что было характерно для Mugen 2). Но общий принцип остается аутентичным — то есть, и обязательная выемка материнской платы из корпуса, и не самые простые манипуляции с инсталляционным набором (универсальная пластина-супинатор, монтажные планки, россыпь метизов) по-прежнему являются «нормой жизни». Тем не менее, здесь все-таки не следует забывать о двух очевидных достоинствах, которые компенсируют пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера более 1 кг).

Кулер Scythe Susanoo

Впрочем, даже если пользователь легко управился с инсталляцией кулера на материнской плате, его могут ожидать не очень приятные сюрпризы при монтаже этой сборки непосредственно в самом корпусе. Совместимость — вот главный бич Susanoo! Не зря ведь почти половина пунктов в техническом руководстве посвящена вопросам совместимости! Ой не зря! И прежде чем приступать к установке гиганта Susanoo, пользователю просто в обязательном порядке необходимо все тщательно промерить в своем корпусе, сверяясь с довольно длинным списком требований, выдвигаемых укрупненным конструктивом кулера. Как говорится — семь раз отмерь, и только после этого установи! :)

Эксплуатационными плюсами Susanoo засчитываются:

  • штатный реобас с широким диапазоном скоростных установок (500—2000 об/мин)
  • эффективная комплектная термопаста
  • русскоязычная инструкция
Кулер Scythe Susanoo
Кулер Scythe Susanoo

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Превосходный результат! Как видим, в этом состязании Susanoo прочно удерживает второе место, чуть уступая главнейшим соперникам — двухвентиляторной конфигурации Thermalright Archon и трехвентиляторной сборке Scythe Mine 2 (конструктив которых, кстати говоря, обладает наилучшей приспособленностью к обесшумленному функционированию среди участников тестирования). Однако если тот же Thermalright Archon, фигурально выражаясь, берет уменьем, то Susanoo напирает числом: двенадцать трубок, укрупненный вспомогательный радиатор и огромная основная секция оребрения успешно преодолевают некоторые технические недочеты, в общем комплексе работая с большей эффективностью, чем у специализированных радиаторов Archon и Mine 2. Но, как известно, победителей не судят! И чем конкретно эта победа достигнута — уже не суть важно. Еще одно достижение Susanoo: наш сегодняшний подопытный, вместе с «коллегой» Mine 2 и двумя другими замечательными продуктами Thermalright — Silver Arrow и Archon, входит в квартет кулеров, способных обеспечить нормативное охлаждение тестового процессора с реальной тепловой нагрузкой 180-190 Вт. Тем самым, он полностью подтверждает свой допуск в «элитный отряд» воздушного охлаждения, на поверку демонстрируя не только гипертрофированные мышц, но и вполне реальную силу.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, результативность Susanoo вновь достойна самых высоких похвал! Наблюдаем практически ту же конкурентную расстановку, как и в условиях максимального обесшумливания — примерный паритет с «коллегой» Mine 2 и почетное второе место после признанных чемпионов Thermalright Silver Arrow и Archon. Неплохо! Очень даже неплохо!

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

А вот здесь ситуация меняется. И, к сожалению, не лучшую сторону: Susanoo заметно сбавляет темп, выбивается из группы лидеров и начинает отставать не только от двух-, трехвентиляторных сборок своих основных соперников из модельной линейки Thermalright, но даже и от их одновентиляторных конфигураций. Судя по всему, здесь в дело включаются некоторые конструктивные ограничения — не такая уж и рекордная величина поверхности теплообмена, упрощенное сопряжение трубок и оребрения, а также декоративный характер дополнительной секции оребрения. И на общем фоне, когда другие авангардные кулеры стараются набрать больше очков (за счет интенсивного взаимодействия радиаторов и убыстренных вентиляторов), подобные недочеты проявляются более явственно, чем это было в обесшумленных рабочих режимах.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Эргономичный рабочий режим, как водится, скуп на сюрпризы. Так, и на этот раз имеем вполне ожидаемый результат: проигрыш Susanoo относительно лидеров гонки еще больше увеличивается, и теперь наш подопытный может реально конкурировать только лишь с крепкими «середняками» (типа Scythe Mugen 2 или Zalman CNPS10X Performa), а никак не с чемпионскими продуктами Thermalright и Noctua. Определенно, его результативность в этом режиме весьма далека от оптимальной (как мы уже успели заметить, для Susanoo характерен своего рода «сдвиг» эффективности в сторону обесшумленных режимов, именно там следует искать оптимум его практического применения). И если пользователь намерен использовать кулер преимущественно с повышенными оборотами вентиляторов, то в этом случае лучше обратить внимание на какие-то другие, более рациональные продукты (тот же Scythe Mine 2, к примеру).

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Рассмотренный сегодня кулер Scythe Susanoo оставляет о себе несколько неоднозначное впечатление. С одной стороны, его неоспоримым преимуществом выступает исключительно оригинальный конструктив, который дополняется превосходной результативностью в малошумных рабочих режимах. Но вот с другой стороны, показатели этого кулера в эргономичном режиме могли бы быть и получше (особенно если принять во внимание такую мощную термическую оснастку), да и с вопросами совместимости тут далеко не все так гладко, как хотелось бы. На поверку, Scythe Susanoo является типическим имиджевым продуктом (каким в свое время был другой представитель самого высшего класса у Scythe — Orochi, заточенный под пассивное охлаждение). Он идеально подходит для случая, когда пользователь хочет продемонстрировать друзьям свой навороченный ПК, со словами: «Гляньте! Какая у меня балда стоит!!!». Можно дать почти стопроцентную гарантию, что после всего увиденного ответные восторженные возгласы «Ну-у-у! Ва-а-ще круто!!!» не заставят себя долго ждать! Однако если у пользователя более скромные запросы, и ему нужно, фигурально выражаясь, ехать, а не шашечками любоваться, то при таком раскладе, на наш взгляд, разумнее обратить внимание на другие высококлассные кулеры — тот же Scythe Mine 2, к примеру (который по совокупности потребительских свойств нисколько не уступает Scythe Susanoo).

Что ж, по итогам нашего исследования, за оригинальные наработки конструктивно-технического плана кулер Scythe Susanoo получает награду в номинации «Оригинальный Дизайн».

награда кулера за оригинальный дизайн

Остается пожелать компании Scythe новых успехов в развитии хай-эндовой линейки кулеров, сдобренных авангардной функциональностью, неотразимой внешностью и демократичным (по меркам продуктов высшего класса) ценником. Ну а мы и дальше будем следить за развитием событий на этом фронте.
