Кулер Scythe Mine 2


Продолжая тему обзоров, посвященных хай-эндовым кулерам, сегодня в фокус нашего исследования мы помещаем новый продукт от Scythe — Mine 2 (артикул SCMN-2000). По факту, с очень-очень старой (и уже порядком подзабытой) моделью Mine его роднят только две вещи — наименование и центральная диспозиция вентилятора. В остальном же это совершенно другой кулер — как в техническом плане (конструктив, габариты, комплектация и т. п.), так в маркетинговом позиционировании (Mine 2 вполне обоснованно претендует на звание флагмана в актуальной модельной линейке Scythe). Соответственно, всем тем энтузиастам, кто еще помнит «первенца» Mine, мы даем наводку — пусть вас не смущает примелькавшееся среднебюджетное наименование! Mine 2 — это не в пример гораздо более интересная вещица, которая заслуживает самого пристального внимания!

Итак, без долгих прелюдий давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, изучение индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности Scythe Mine 2. Приступим!

Конструктивные и эксплуатационные особенности

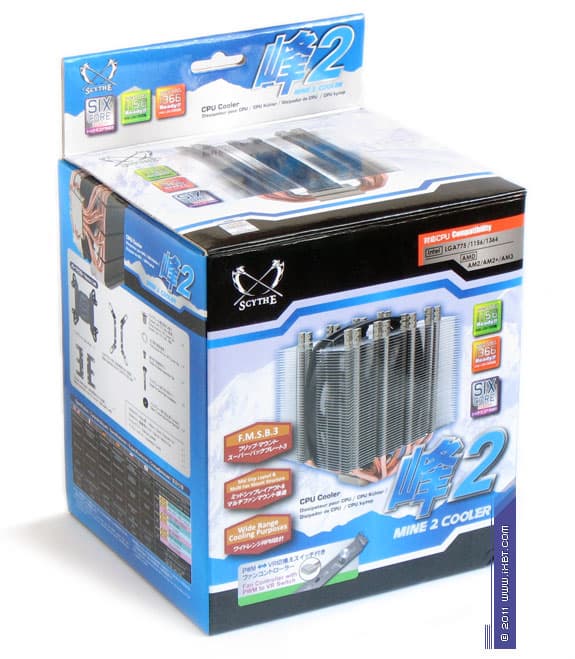

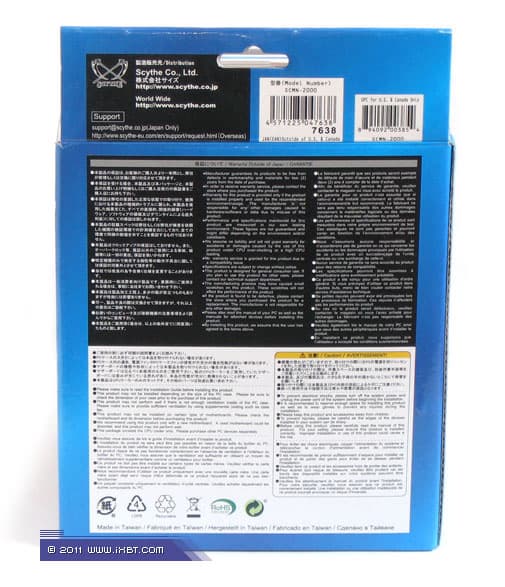

Комплектация. Продукт поставляется в красочной картонной упаковке, снабженной подробным описанием внутреннего содержимого — с традиционным списком техническо-эксплуатационных параметров, а также большим числом иллюстративных фотографий.

Кулер Scythe Mine 2
Кулер Scythe Mine 2

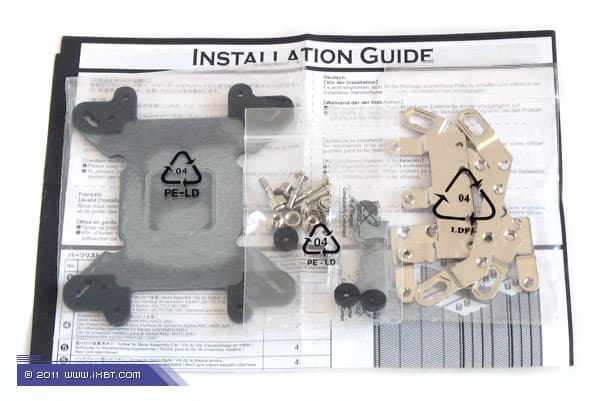

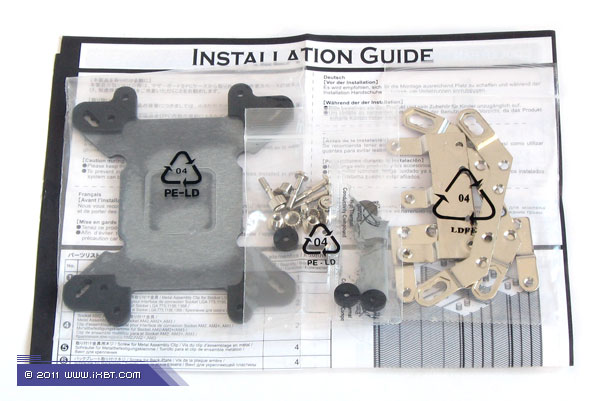

Поставка включает радиатор, вентилятор (серии Slip Stream 14), набор мультплатформенного крепежа (поддерживаются все актуальные системы — Intel LGA775/LGA1156/LGA1155/LGA1366 и AMD Socket AM2/AM3), пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).

Кулер Scythe Mine 2

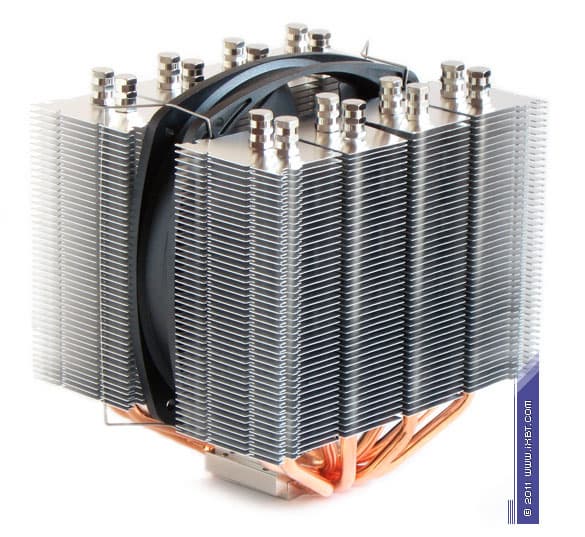

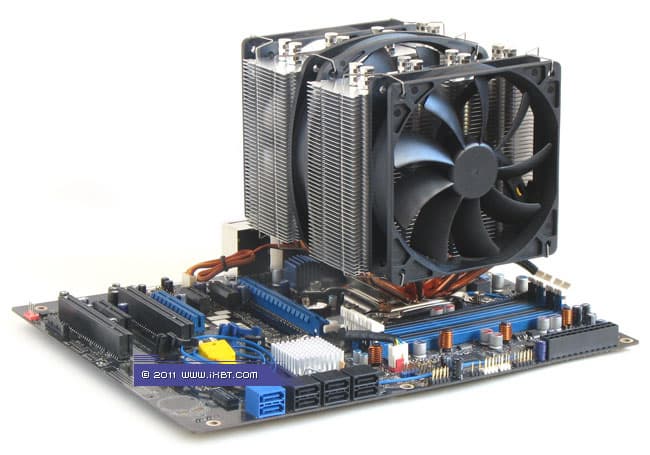

Общетехническая характеристика. Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оснащен предустановленным вентилятором типоразмера 140×140×25 мм (допускается установка еще двух опциональных вентиляторов типоразмера 120×120×25 мм или 140×140×25 мм). Габариты 130×143×160 мм. Вес 1145 г (с одним штатным вентилятором и без учета крепежа).

Кулер Scythe Mine 2

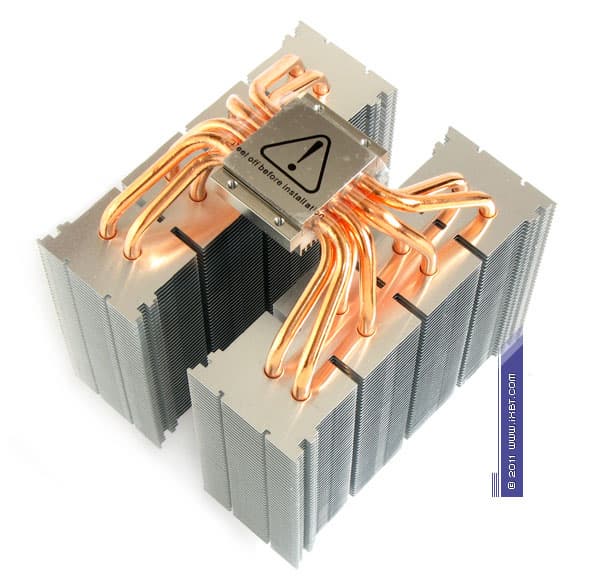

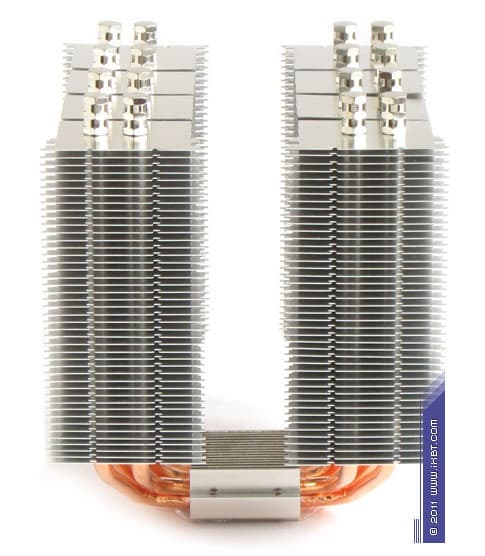

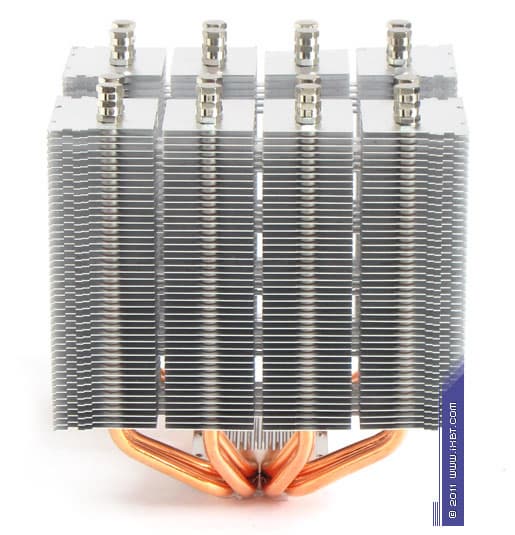

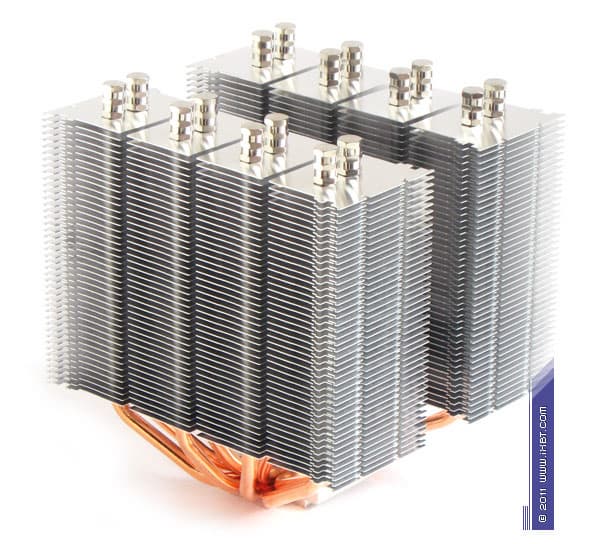

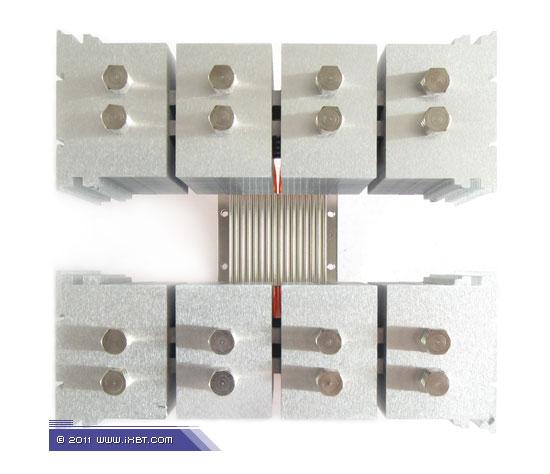

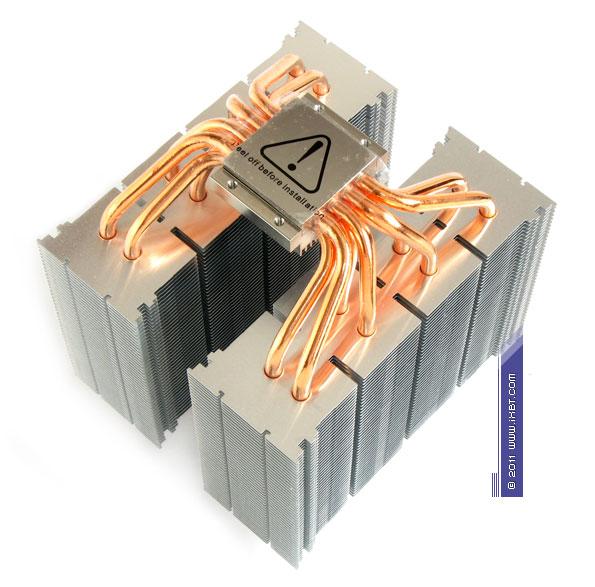

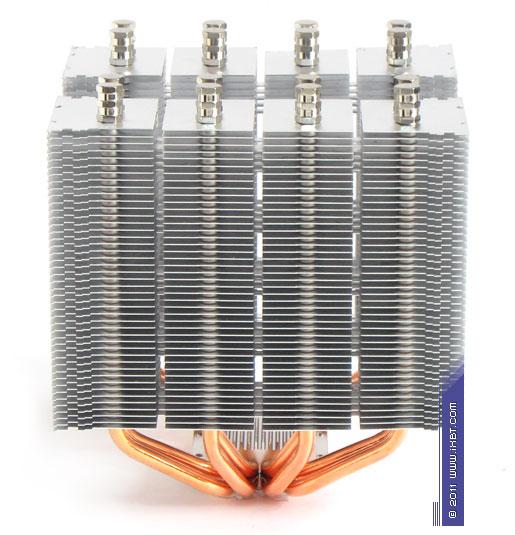

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией составного медно-алюминиевого теплосъемника 50×38×19 мм, восьми медных тепловых трубок диаметра 6 мм и мультисекционного алюминиевого оребрения (8 мини-секций, 44 пластины в каждой секции, общая площадь поверхности теплообмена порядка 9000 см²).

Кулер Scythe Mine 2
Кулер Scythe Mine 2
Кулер Scythe Mine 2

  • развитая поверхность теплообмена

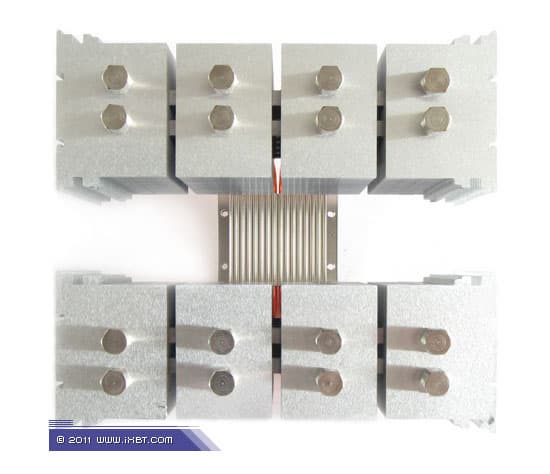

  • разделение радиатора на несколько рабочих секций (две основные секции, состоящие из четырех мини-секций), которое повышает эффективность ребра и вовлекает в теплообмен практически всю доступную поверхность оребрения
  • оптимальный шаг размещения пластин (чуть более 2 мм), обеспечивающий хороший продув секций оребрения
  • насыщенный теплотранспорт (8 трубок с «двухэтажной» постановкой в теплосъемнике)
  • оптимальная сортировка трубок в секциях (по два теплосбрасывающих элемента на каждую мини-секцию, расставленных без скученности и с минимальным взаимным подогревом)
Кулер Scythe Mine 2
Кулер Scythe Mine 2

За вычетом упрощенного сопряжения трубок и пластин оребрения (выполнено механическим обжатием), сколько-нибудь значимых недочетов этот конструктив не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

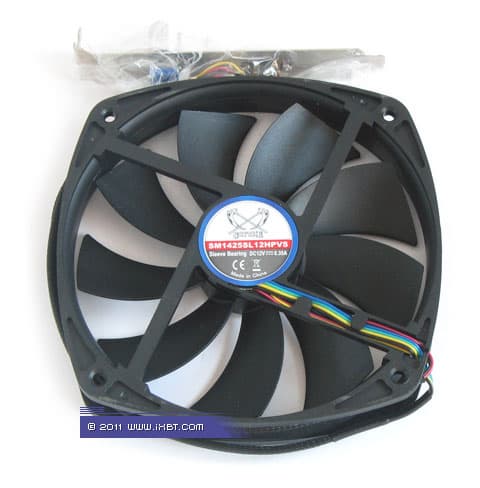

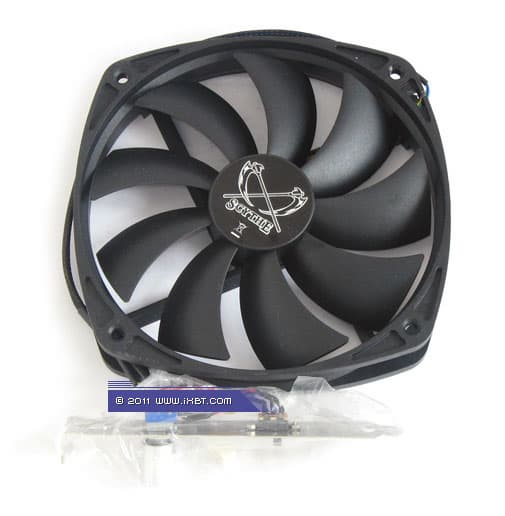

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором серии Slip Stream 14 (модель SM1425SL12HPVS, номинальная скорость вращения крыльчатки 1700 об/мин).

Кулер Scythe Mine 2

В качестве сильных сторон этого вентилятора следует отметить::

  • довольно агрессивную аэродинамику с хорошим напором
  • добротную механику (полнокомплектный подшипник скольжения)
  • аккуратную электронику (управляющая схема, приправленная «стабилизирующими» конденсаторами)
Кулер Scythe Mine 2

Слабой стороной вентилятора Slip Stream 14 выступают неоптимальные шумовые характеристики на повышенных оборотах (1200 об/мин и более). Однако если учесть адресную направленность Mine 2 (то есть — обесшумленные системы, где высокоскоростные установки вентиляторов не рассматриваются в принципе), то на таком нюансе вряд ли следует акцентироваться.
Экспертно-техническая оценка вентилятора: отлично.

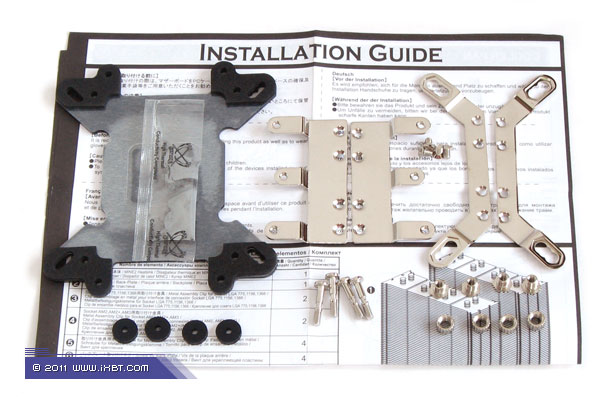

Эксплуатационная эргономика. Продукт укомплектован модернизированным крепежом F.M.S.B.3 (Flip Mount Super Back-plate 3), который развивает конструкцию оригинальной крепежной системы F.M.S.B (использовалась для установки первой версии известного кулера Mugen 2) и F.M.S.B.2 (прилагается вместе с нынешней версией Mugen 2, адаптированной под платформу Intel LGA1156/1155). Главное нововведение — пользователь теперь избавлен от довольно трудоемких (и, на деле, лишних) операций по демонтажу референсного супинатора сокета на платформе Intel LGA1366 (что было характерно для Mugen 2). Но общий принцип остается аутентичным — то есть, и обязательная выемка материнской платы из корпуса, и не самые простые манипуляции с инсталляционным набором (универсальная пластина-супинатор, монтажные планки, россыпь метизов) по-прежнему являются «нормой жизни». Тем не менее, здесь все-таки не следует забывать о двух вполне очевидных достоинствах, которые с лихвой компенсируют все пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера более 1 кг).

Кулер Scythe Mine 2

Эксплуатационными плюсами Mine 2 засчитываются:

  • фирменный регулятор вентилятора Kaze Maru 2 с очень широким диапазоном скоростных установок (300—1700 об/мин)
  • эффективная штатная термопаста
  • русскоязычная инструкция
Кулер Scythe Mine 2
Кулер Scythe Mine 2

Единственный несуразный момент — это жесткая привязка регулятора Kaze Maru 2 к вентилятору. Все-таки, по-хорошему, его следовало бы сделать съемным, ведь если пользователь предпочитает стандартный механизм ШИМ-контроля оборотов вентилятора, то второй болтающийся «хвост» с «интегрированным» регулятором вряд ли будет действительно нужным и удобным дополнением к эксплуатационным характеристикам кулера.

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

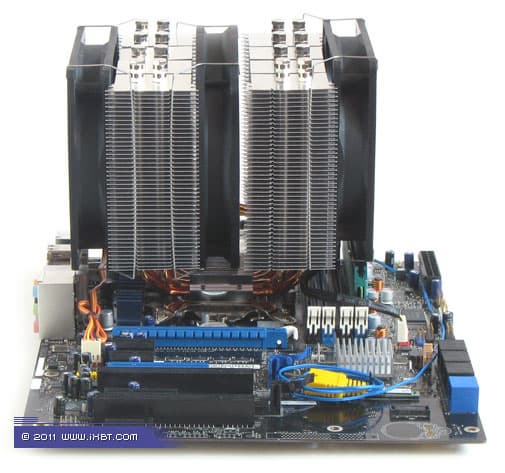

Помимо штатной конфигурации, также были исследованы две дополнительные тестовые сборки Scythe Mine 2 — сборка с одним дополнительным вентилятором Scythe серии Slip Stream (монтаж на «лицевой» секции радиатора, скоростные установки 300, 500, 700, 1100 и 1900 об/мин), а также сборка с двумя дополнительным вентиляторами Slip Stream — смонтированными на «лицевой» секции (300, 500, 700, 1100, 1900 об/мин) и на «тыльной» секции (300, 500, 900, 1900 об/мин).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Превосходный результат! Причем, здесь нужно отметить не только рекордные показатели тестовых сборок Mine 2 с двумя и тремя вентиляторами, которые завоевывают абсолютное первенство в сегодняшнем состязании, но и весьма привлекательную результативность собственно штатной конфигурации кулера, которая делит первое место с Noctua NH-C14 в одновентиляторном зачете! Однако самое главное достижение — это способность обеспечить нормативное охлаждение тестового процессора с реальной тепловой мощностью 180—190 Вт при условии максимального обесшумливания (шумовой параметр 20—21 дБА), о чем прежде можно было только мечтать. Теперь же, с появлением Mine 2 эта мечта становится былью, и, в конфигурации с дополнительным тихоходным вентилятором, вполне неплохо реализуется на практике! Ай да Scythe! Молодцы! Так держать!

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Ситуация в этом функциональном режиме также складывается всецело в пользу Mine 2: штатная сборка вновь отличается наилучшим результатом среди одновентиляторных соперников, отлично выступают и двух-, трехвентиляторные сборки кулера, демонстрируя показатели на уровне (или даже лучше) признанных мастеров охлаждения — Noctua NH-D14 и Thermalright IFX-14. Что ж, результат вполне ожидаемый! Ведь конструктив Mine 2 нацелен на достижение оптимума эффективности именно при функционировании в комплексе с тихоходными вентиляторами. И если основным пользовательским требованием выступает минимум шума, то Mine 2 может стать почти что идеальным кандидатом на приобретение!

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Развитие событий вновь благоволит нашему подопытному: хотя Mine 2 немного сбавляет в своем темпе, его результативность по-прежнему очень высока — и штатная конфигурация, и сборки с несколькими вентиляторами успешно соперничают с лидерами гонки — Noctua NH-D14 и Thermalright IFX-14. То есть, дополнительно к истинно аристократическому поведению в условиях максимального обесшумливания, сегодняшний тестовый объект характеризуется также и весьма неплохой масштабируемостью на режимы с более скоростными установками вентиляторов. Хотя, если подойти строго, именно такие показатели (или, по крайней мере, не хуже) как раз и должен демонстрировать кулера премиального класса. Судя по всему, спецы Scythe это отлично понимали. И сделали все необходимое для детальной проработки основных параметров конструктива Mine 2.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Эргономичный рабочий режим традиционно скуп на сюрпризы: наблюдаем фактически такую же расстановку сил, как и в малошумных тестовых условиях. То есть, Mine 2 вновь подтверждает очень хорошую адаптируемость к различным конфигурациям набортных вентиляторов, включая их высокоскоростные варианты. Однако его преимущества перед другими хай-эндовыми кулерами в этом режиме выглядят уже не столь явственно — к примеру, штатная одновентиляторная сборка «коллеги» Mugen 2 отстает лишь на 1 °C, а показатели Thermaltake Frio и вовсе эквивалентны результативности нашего подопытного. Ведь «однокашники» тоже не дремлют и стараются по максимуму использовать усиленный продув, генерируемый набортными вентиляторами! В итоге, при всей универсальности Mine 2, гораздо более интересными вариантами нам представляются обесшумленные сборки (с вентиляторами 700 об/мин и менее), которые не только обладают исключительными термическими способностями, но и существенно опережают всех ближайших конкурентов.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

В принципе, общий вывод касательно Scythe Mine 2 смог бы сделать практически любой компьютерный энтузиаст, без всяких там тестов и описаний — только по его внешнему виду (как это крамольно ни прозвучит в рамках сугубо технического обзора). И, вполне вероятно, что вывод был бы таким: «Mine 2 — это вовсе не Mine-дубль-два, а IFX-14-дубль-два!». Похоже, и нам, со всеми выкладками и диаграммами, остается только присоединиться к такому выводу! Добавив лишь, что для заинтересованного пользователя, если он обладает, как нынче принято говорить, умножадным характером, предпочтительным вариантом приобретения будет именно сегодняшний тестовый объект — Scythe Mine 2, поскольку его ценовая планка установлена значительно ниже, чем у прямых конкурентов (Noctua NH-D14 и Thermalright Silver Arrow).

Итак, по итогам нашего исследования, за оригинальные наработки технического плана кулер Scythe Mine 2 получает награду в номинации «Оригинальный Дизайн».

Кулер Scythe Mine 2

Остается пожелать компании Scythe новых успехов и свершений в развитии хай-эндовой линейки кулеров, сдобренных авангардной функциональностью и привлекательным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(0)
