Система жидкостного охлаждения Corsair Hydro H70


Долгое время в среде компьютерных энтузиастов считалось, что жидкостное охлаждение — это, по факту, эквивалент экстремальных видов спорта, занятие только для самых смелых, упертых, или можно даже сказать — безбашенных пользователей. На вопрос: «Почему?» — это как раз о настороженном отношении к водяному охлаждению — практически всегда следовал прямолинейный и вполне откровенный ответ: «Просто не хочу заморачиваться!». И во многих случаях подобный ответ имел вполне четкие причины: взять хотя бы один из типичных ехидных комментариев в блогосфере, что, мол, стандартные «водянки» нередко очень похожи на системы жизнеобеспечения в госпиталях. Как говорится — и смех, и грех! Однако в каждой шутке есть своя доля правды, и если рассуждать здраво, то нагромождать в компьютере такие вот, с позволения сказать, «системы жизнеобеспечения» действительно не очень хочется. :)

Ну, а какая же тогда альтернатива может быть жидкостному охлаждению? Ясно, какая: жидкостное охлаждение, но только в компактном, технологичном и недорогом (относительно стандартных «водянок») конструктиве! Это решение проблемы всегда было на поверхности, но реализовать его «в железе» первой сумела компания Asetek со своим платформером LCLC. Который, собственно, и был взят на вооружение спецами Corsair — сначала для построения системы Hydro H50, а затем Hydro H70.

К слову, младшая модель из этой серии — Hydro H50, уже успела побывать в нашей лаборатории, и надо отметить, что по итогам проведенных тестовых испытаний она оставила о себе только приятные впечатления, показав отличную результативность (в целом не хуже, а по отдельным моментам — даже лучше, чем у самых топовых представителей воздушного охлаждения на тот момент). Очень хороший шанс достойно проявить себя есть и у Hydro H70: новая система базируется на усовершенствованном платформере Asetek (модель 570LC), с улучшенным теплосъемным блоком и укрупненным радиатором, еще одним плюсом новинки выступает расширенная комплектация (два штатных вентилятора, вместо одного у Hydro H50). То есть, технический комплекс у Hydro H70 подобран весьма серьезный, и мы вполне можем рассчитывать на улучшение общей функциональности системы (как по отношению к предшествующей модели, так и в сравнении с нынешними передовиками воздушного охлаждения).

Что ж, похоже, от лирических вступлений пора бы уже перейти непосредственно к нашему тестовому объекту! Для начала давайте ознакомимся с его конструктивными и эксплуатационными особенностями, ну и далее уже перейдем к главному пункту сегодняшнего исследования — чисто практической результативности Corsair Hydro H70. Приступим!

Конструктивные и эксплуатационные особенности

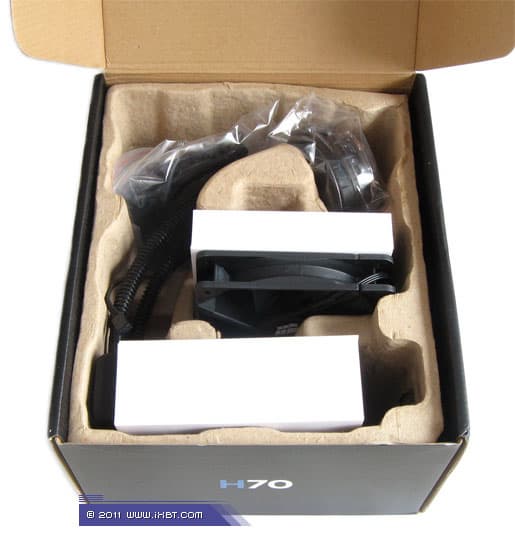

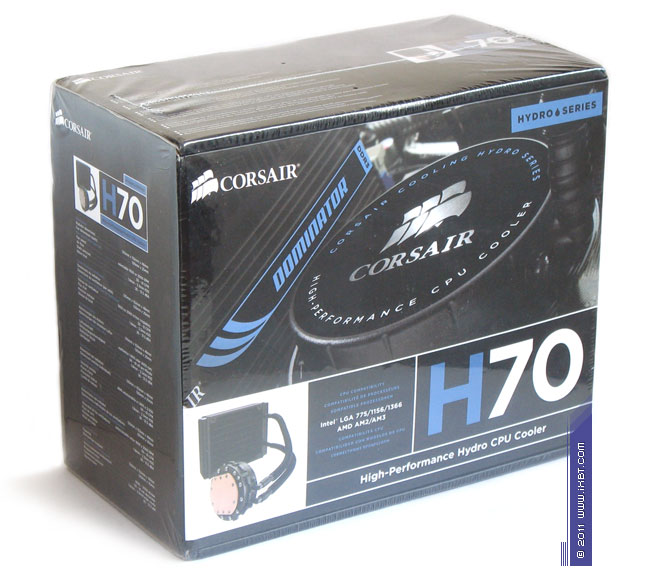

Комплектация. Продукт поставляется в большой аккуратной упаковке с внутренней выкладкой из картона. Упаковка оформлена в довольно строгой цветовой гамме и имеет все необходимые ориентиры, характеризующие внутреннее содержимое — богатый иллюстративный материал и подробный список техническо-эксплуатационных параметров.

Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70

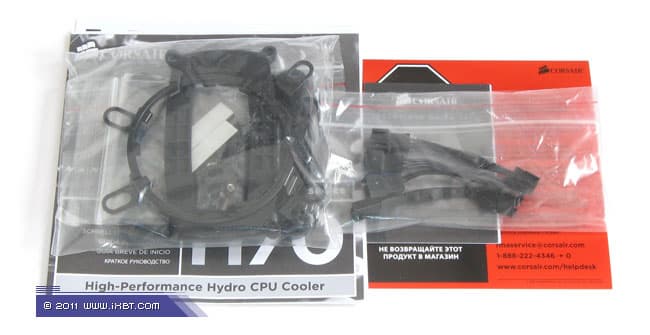

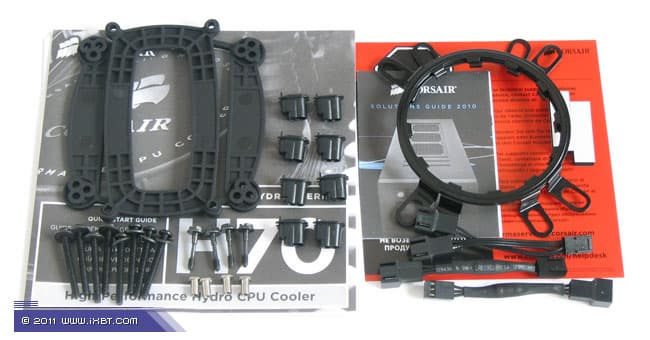

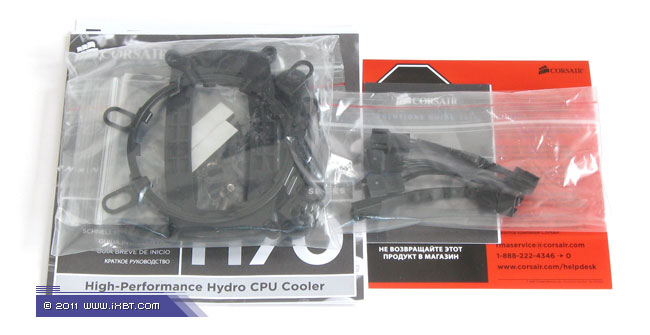

Поставка включает собственно сам платформер Asetek LCLC, два фирменных вентилятора, набор мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1366/LGA1156/LGA1155 и AMD Socket AM2/AM3), дополнительный набор метизов, два переходника и разветвитель электропитания вентиляторов, а также краткое техническое руководство (присутствует русскоязычная инструкция).

Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70

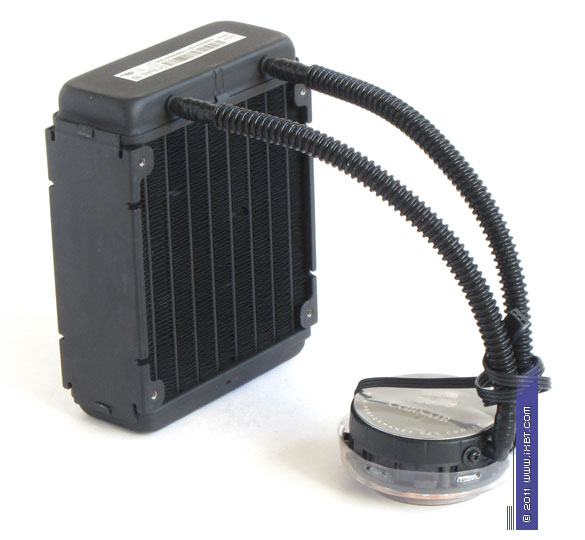

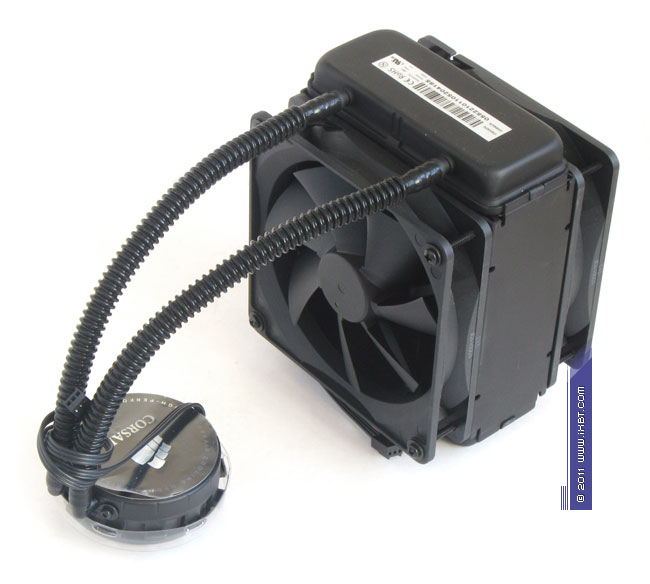

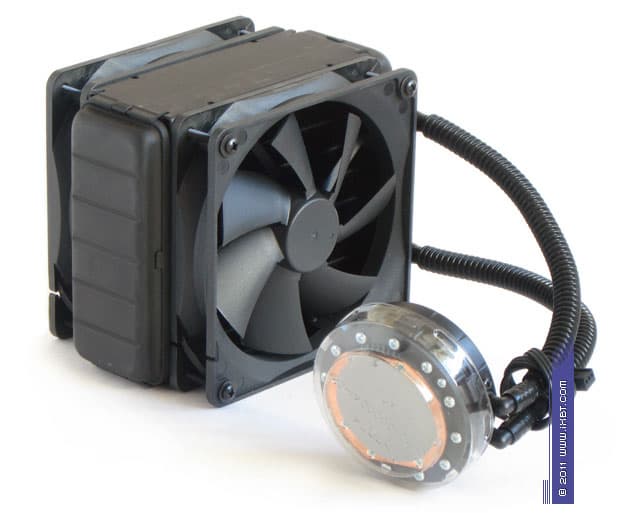

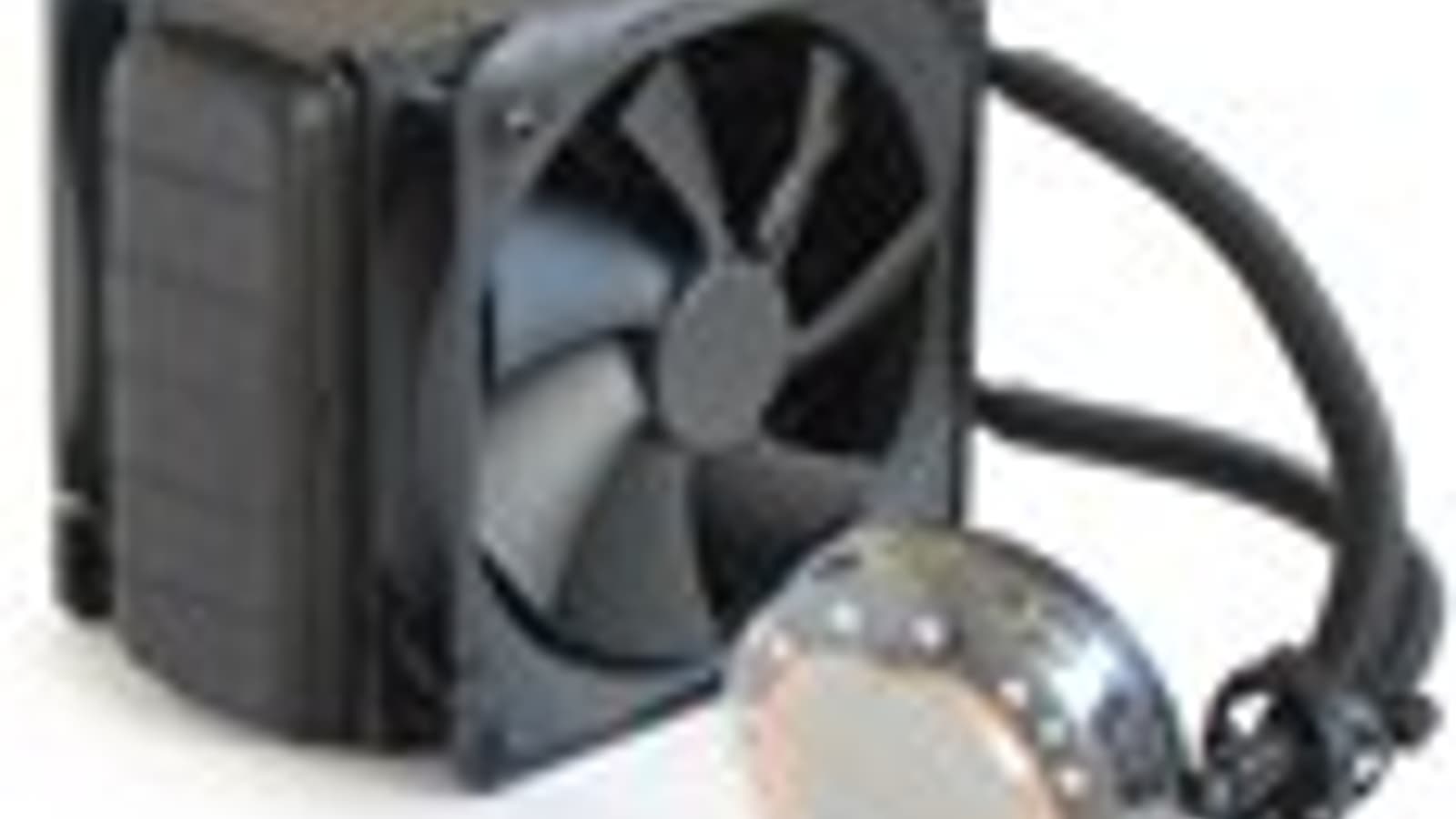

Общетехническая характеристика. Система представлена неразборной композицией теплосъемного блока, гибких соединительных трубок и радиатора, которая в процессе инсталляции дополняется двумя комплектными вентиляторами типоразмера 120×120×25 мм. Габариты радиатора 152×121×48 мм. Габариты теплосъемного блока 70×70×28 мм. Длина гибких трубок 23 см. Вес 975 г (без учета крепежа).

Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70

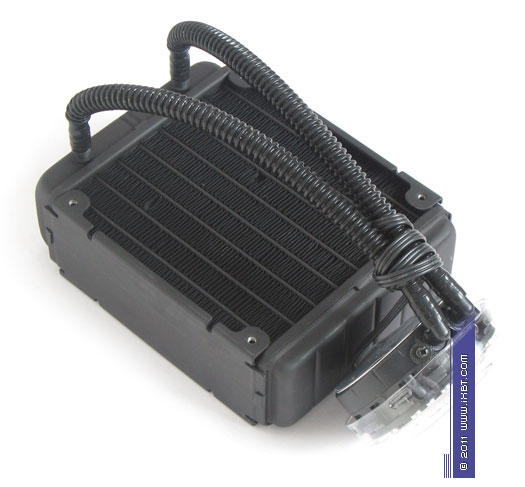

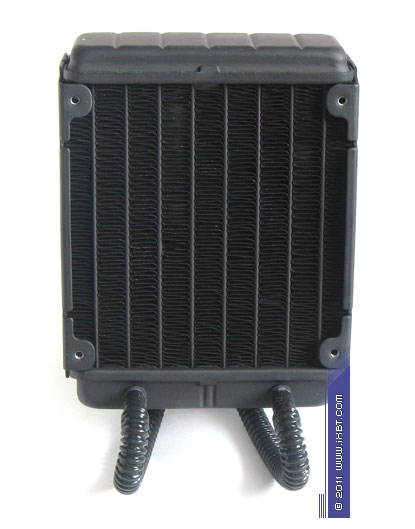

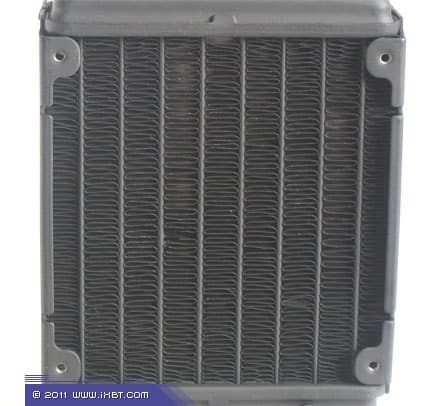

Конструктивные особенности (радиатор). «Рабочее тело» системы основано на типичном индустриальном форм-факторе — радиатор скомпонован из стальных конструкционных элементов (где предусмотрены 2 посадочных места для фиксации вентиляторов), пакета алюминиевых плоских трубок (8 шт) и медного оребрения (гофролента, 9 секций, общая площадь поверхности теплообмена порядка 7 000 см²).

Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70

Достоинствами комплектного радиатора являются:

  • развитая поверхность теплообмена
  • оптимальная раскладка гофроленты (без скученности, что улучшает продуваемость радиатора в связке с тихоходными и малошумными вентиляторами)
  • аккуратное сопряжение трубок и гофроленты (пайка)
  • высококачественное порошковое покрытие (увеличивает эффективную площадь поверхности теплообмена)
Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70

За вычетом излишней «толщины» оребрения (все-таки, 38 мм — это довольно много для радиатора жидкостного охлаждения), других сколько-нибудь значимых недочетов в его конструктиве не обнаруживается.

Экспертно-техническая оценка радиатора: отлично.

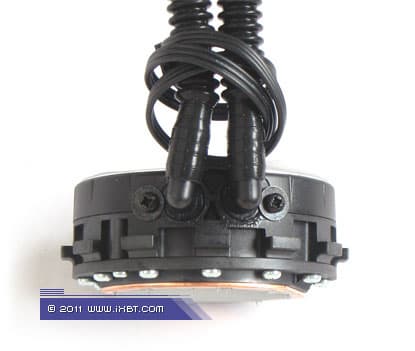

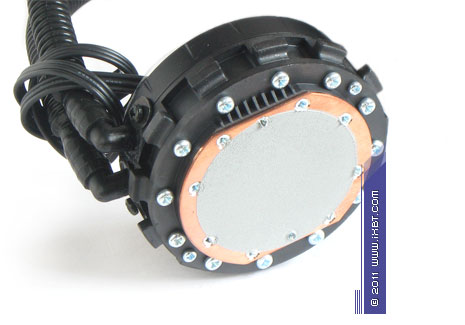

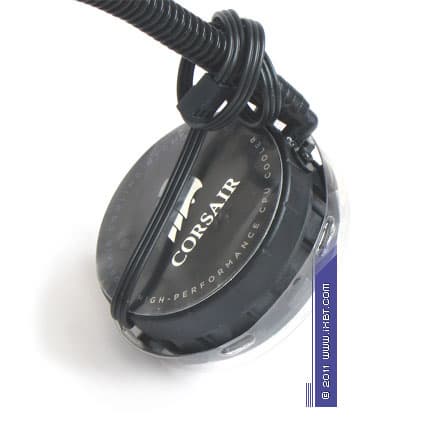

Конструктивные особенности (теплообменник и помпа). В рассматриваемой системе теплообменник интегрирован в «монолитный» рабочий блок, который образован связкой помпы и медной теплосъемной пластины (характерные размеры 53×46×10 мм).

Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70

К сильным сторонам такого технического решения можно отнести:

  • повышенную гидравлическую эффективность (благодаря «тесному контакту» рабочего колеса помпы и теплосъемника потери давления в тракте сокращаются фактически до нуля)
  • оптимизацию внутренней конфигурации теплосъемника (развитое пластинчатое оребрение)
  • высокую надежность и долговременное функционирование (герметичный рабочий блок не требует обслуживания, утечки теплоносителя полностью исключены)
  • добротное техническое качество помпы (керамический подшипник, малопотребляющая электроника)
  • заниженные минимальные обороты рабочего колеса помпы (около 600 об/мин на напряжении 5 В), что дает возможность построить фактически бесшумную систему охлаждения
Система жидкостного охлаждения Corsair Hydro H70
Теплообменная пластина (источник — официальный сайт компании Asetek)

Слабой стороной «монолитного» рабочего блока является ограниченная мощность встроенной помпы (сравнительно малые штатные обороты — 1400 об/мин, дефицит напора). Однако в рамках платформера LCLC, который характеризуется низкоимпедансным трактом, на этот аспект можно смело закрыть глаза.
Экспертно-техническая оценка теплообменника и помпы: отлично.

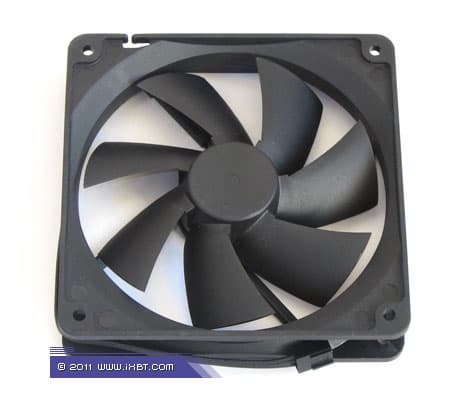

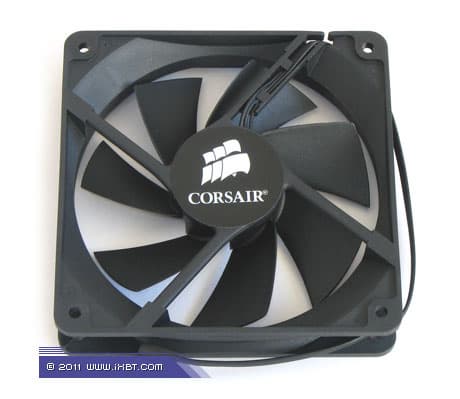

Конструктивные особенности (вентилятор). Система оснащена фирменными вентиляторами (модель Y.S.Tech KM121225MB, номинальная скорость вращения крыльчатки 2000 об/мин).

Система жидкостного охлаждения Corsair Hydro H70

В качестве достоинств этих вентиляторов следует выделить:

  • умеренно-агрессивную аэродинамику (с хорошим балансом производительности и шумовых характеристик)
  • добротную механику (двойной подшипник качения)
  • аккуратную электронику (управляющая схема, приправленная «стабилизирующими» конденсаторами)
Система жидкостного охлаждения Corsair Hydro H70

Недочетом комплектных вентиляторов является завышенный порог стартовых оборотов — 900 об/мин, что, строго говоря, фактически запрещает организацию обесшумленных сборок Hydro H70 штатными средствами системы. Признаться, такое ограничение выглядит довольно-таки неожиданным, ведь у предшествующей модели подобных нюансов не возникало. Более того, даже если принять во внимание не самые передовые характеристики этих вентиляторов при низкоскоростных установках, каких-то объективных причин для повышения стартовых оборотов по-прежнему не обнаруживается — парное включение вентиляторов весьма эффективно компенсирует дефицит напора (на примере той же Hydro H50). Определенно, спецам Corsair следовало бы задать здесь более «мягкие» настройки скорости вентиляторов. Экспертно-техническая оценка вентиляторов: хорошо.

Эксплуатационная эргономика. Инсталляционный комплекс продукта во многом повторяет конструктив крепежа Hydro H50 — здесь мы имеем очень похожий набор монтажных колец и соответствующих пластин-супинаторов, адаптированных для более широкой мультплатформенной совместимости. За вычетом небольших дополнений (в виде пластиковых переходников-фиксаторов для крепежных винтов), сам «механизм» установки теплосъемного блока остается прежним — с далеко не самой сложной последовательностью манипуляций, интуитивно понятных и удобоваримых даже для неопытных пользователей. Единственной трудностью может выступить разве что только необходимость изъятия материнской платы из ПК (да и то не во всех случаях, ведь многие высококласнные корпуса, например, тот же Corsair Obsidian 800D, допускают фиксацию крепежа без демонтажа материнской платы). Однако даже если какие-то неудобства и возникают, то их с лихвой компенсируют два вполне очевидных достоинства винтового крепежа — очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» надежность фиксации рабочего блока в сокете.

Система жидкостного охлаждения Corsair Hydro H70

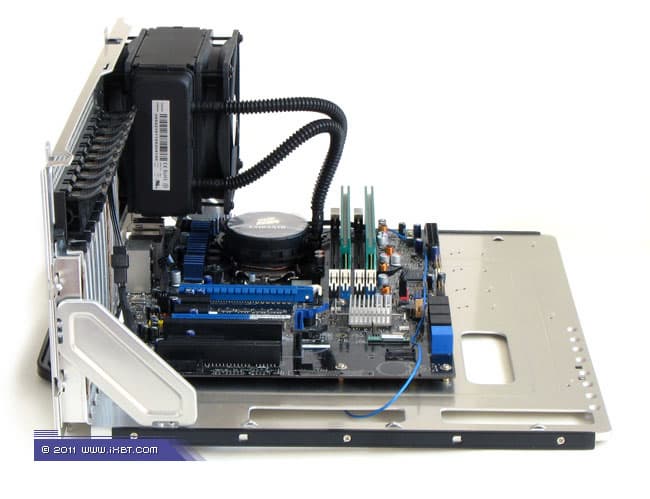

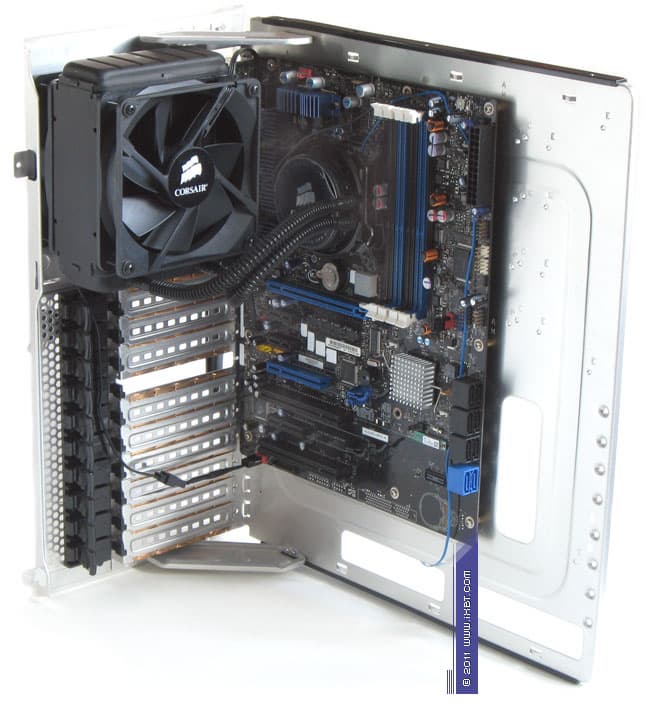

Почти что образцовый порядок сохраняется и в отношении монтажа радиатора — во внутренностях ПК связка «радитор-вентиляторы» может быть размещена на любом доступном посадочном месте типоразмера 120×120 мм (будь то задняя панель, боковая и верхняя стенки, или даже передняя панель, если это подразумевает дизайн корпуса). То есть, исключительная придирчивость к конструктиву корпусов и серьезные инсталляционные капризы, характерные для крупногабаритных «водянок» (с радиаторами удлиненного форм-фактора — 240 или 360 мм), здесь отсутствуют как класс.

Хорошим дополнением к эксплуатационным характеристикам Hydro H70 также выступают:

  • отличная технологичность (платформер не требует обслуживания, свойственного типовым системам жидкостного охлаждения)
  • предустановленный термоинтерфейс (высокоэффективная термопаста на основе оксида алюминия)
  • электропитание помпы через трехпиновый коннектор (с возможностью гибкой регулировки оборотов рабочего колеса при подключении к реобасам или управляемым разъемам материнской платы)
  • комплектный разветвитель электропитания вентиляторов
Система жидкостного охлаждения Corsair Hydro H70
Система жидкостного охлаждения Corsair Hydro H70

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Пояснение. Подписи в диаграммах «5V pump», «7V pump» и «12V pump» обозначают включение помпы на напряжении 5, 7 и 12 В со скоростью вращения рабочего колеса 600, 900 и 1400 об/мин соответственно.

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Как видим, в этом функциональном режиме сегодняшняя подопытная система Hydro H70 выступает весьма и весьма неплохо: она идет практически вровень с тройкой лучших воздушных кулеров — Thermalright Silver Arrow, Noctua NH-D14 и Scythe Mine 2, допуская лишь незначительное отставание в соперничестве тестовых двухвентиляторных конфигураций. Наглядным получается и прямое сравнение с младшей моделью Hydro H50 — там, где «малышке» Hydro H50 требуется два вентилятора, Hydro H70 обходится только одним вентилятором, а ее сборка с двумя вентиляторами двигается еще дальше и обыгрывает соответствующий тестовый вариант Hydro H50 уже на вполне весомые 5 °C. Результат похвальный! Однако реальной пользы от него, по большому счету, не так уж и много (ведь здесь рассматриваются эталонные конфигурации с вентиляторами Slip Stream — штатная сборка H70 просто физически не укладывается в рамки максимального обесшумливания). В любом случае, чтобы пользователь действительно смог раскрыть неплохой потенциал системы Hydro H70 к обесшумливанию, ему придется заменить оба штатных вентилятора на какие-то другие модели (со скоростью вращения крыльчатки 300—500 об/мин). А вот соберется ли очередь из желающих так поступить — это остается под очень большим вопросом! :)

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, конкурентная расстановка во многом сохраняется прежней: опять отмечаем очень хорошую результативность у двухвентиляторной сборки Hydro H70, которая чуть-чуть отстает от лидера — Thermalright Silver Arrow, а также пусть и не самое передовое, но вполне достойное выступление одновентиляторной сборки. Тем не менее, этот результат вновь представляет в большей степени академический, а не чисто практический интерес. И все из-за «прирожденной» неспособности Hydro H70 к обесшумленному функционированию! Ну, как тут не пожурить спецов Corsair?!

Единственно «аномальным» здесь выглядит прямое сравнение с младшей моделью Hydro H50, особенно касательно результатов сборок с одним вентилятором. Судя по всему, причиной такого поведения является довольно плотное и утолщенное оребрение радиатора Hydro H70: даже на скорости 700 об/мин, один набортный вентилятор все еще не способен действительно эффективно продуть это оребрение (не хватает напора), в то же время радиатор Hydro H50 уже весьма неплохо «пробивается» вентилятором на той же скорости, что и позволяет ей нагнать Hydro H70 (за счет более высоких коэффициентов теплоотдачи). Однако двухвентиляторная сборка Hydro H70 все равно выходит вперед — давление в тракте увеличивается, интенсивность теплоотдачи тоже увеличивается, и более развитое оребрение закономерно оказывается в выигрыше.

Далее смотрим расстановку сил в малошумном домене (шумовой показатель 26—27 дБА).

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

А вот здесь Hydro H70 выступает уже не только «номинально» (в сборках с эталонными вентиляторами), но и вполне реально (в сборке с одним штатным вентилятором). Причем, выступает очень даже хорошо — почти наравне с двухвентиляторной сборкой Hydro H50 и с лидером воздушного охлаждения Thermalright Silver Arrow! Если так и дальше дело пойдет, то Hydro H70 имеет серьезный шанс, чтобы «утереть нос» воздушным чемпионам (ведь у нее есть запас «для роста» не только по части вентиляции, но и касательно циркуляции жидкости-теплоносителя, которую мы сможем неплохо «оживить», подняв обороты рабочего колеса помпы с нынешних 900 об/мин до штатных 1400 об/мин).

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Да! Наши прогнозы получают четкое подтверждение на практике! И в штатной двухвентиляторной конфигурации, и в сборке только с одним вентилятором, Hydro H70 выходит на самые первые места этого состязания! Молодца! Так держать! Пожалуй, как раз именно эргономичный функциональный режим и является наиболее оптимальным для практического использования этой системы, что также подтверждается весьма красноречивым месторасположением штатной двухвентиляторной сборки Hydro H70 в итоговом рейтинге, составленном по величинам соотношения эффективность-шум. Между тем, несмотря на громкое звучание победных маршей, некоторые капризные нотки здесь все-таки проступают, ведь, как мы успели выяснить, конструктив Hydro H70 обладает весьма неплохой универсальностью (в том числе — и для обесшумленного охлаждения). И ограничивать «снизу» (по шумовым показателям) функциональность этой системы фактически только эргономичным режимом — право слово, как-то не комильфо! Похоже, спецам Corsair здесь еще есть, над чем поразмыслить! И над чем поработать!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Касательно системы жидкостного охлаждения Corsair Hydro H70 у нас сегодня три вывода. Первый вывод: Hydro H70 практически во всем превосходит младшую модель Hydro H50 — и в результативности, и в функциональности, и в стоимости. Это единственная жидкостная система (из протестированных нами), которая в штатном режиме уверенно обходит лучшие образцы воздушного охлаждения, доказывая свою пригодность для серьезного оверклокинга топовых процессоров Intel и AMD. Второй вывод: Hydro H70 практически во всем превосходит Hydro H50, кроме одного — шумовой эргономики. Для одновентиляторной сборки этой системы «нижним» пределом является малошумный режим, для двухвентиляторной — эргономичный режим. То есть, Hydro H70 явно не сможет удовлетворить любителей максимального обесшумливания ПК. Наконец, третий вывод: Hydro H70 выглядит почти что идеальным кандидатом для использования в компактных компьютерных системах с «горячими» процессорами, где есть хотя бы одно посадочное место для вентилятора 120×120×25 мм, но недостаточно внутреннего пространства для установки кулеров типа Noctua NH-D14 или Thermalright Silver Arrow. В остальных случаях Hydro H70 встречает очень жесткую и труднопреодолимую конкуренцию со стороны хай-эдовых кулеров, которые, как правило, и дешевле, и эргономичнее, а значит — и интереснее с точки зрения большинства пользователей.

Итак, по результатам сегодняшнего исследования, за оригинальную комбинацию технических и функциональных качеств система жидкостного охлаждения Corsair Hydro H70 получает награду в номинации «Оригинальный Дизайн».

награда кулера за оригинальный дизайн

Хочется пожелать компаниям Asetek и Corsair новых успехов в деле развития и совершенствования потребительских версий платформера LCLC! Ну, а мы и дальше будем следить за развитием событий на фронте высококлассных систем охлаждения.

Средняя текущая цена (количество предложений) этой системы охлаждения в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(1)
