Кулер Cooler Master Vortex Plus


Продолжая линию обзоров, посвященных среднебюджетным системам охлаждения, сегодня мы изучим новый кулер от Cooler Master — Vortex Plus. На поверку, этот продукт многое перенимает от своих предшественников — Vortex 752 и Vortex V4, сохраняя их главный базис — максимальную компактность конструктива, который «заточен» на применение в HTPC-системах и компактных корпусах. И пусть даже добавка суффикса «Plus», с формальной точки зрения, здесь не совсем оправдана — все-таки, радиатор и вентилятор Vortex Plus технологически проще, чем у предшествующих моделей — подобные нововведения идут ему именно в плюс, а не в минус!

Итак, без долгих хождений вокруг да около, давайте обратимся сразу к нашему тестовому объекту! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности «малыша» Cooler Master Vortex Plus. Приступим!

Конструктивные и эксплуатационные особенности

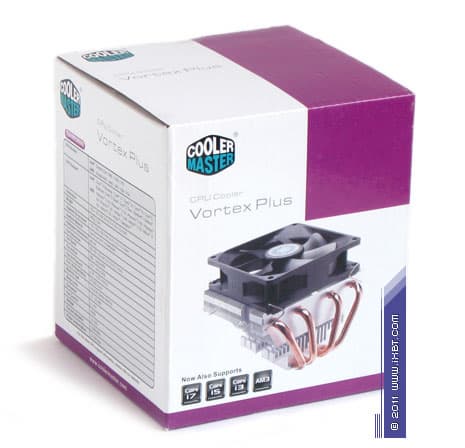

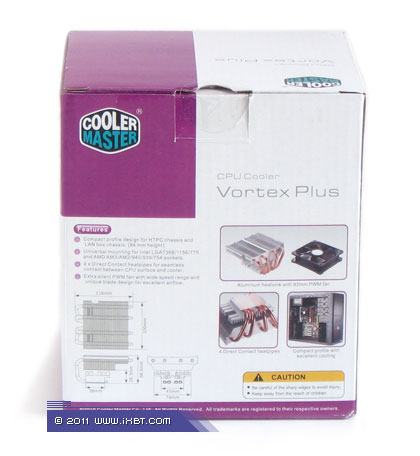

Комплектация. Продукт поставляется в небольшой картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Упаковка оформлена довольно аскетично, однако все ориентиры, которые характеризуют содержимое, обозначены четко и ясно — это и подробное перечисление технико-эксплуатационных параметров, и сопутствующий иллюстративный материал.

Кулер Cooler Master Vortex Plus
Кулер Cooler Master Vortex Plus

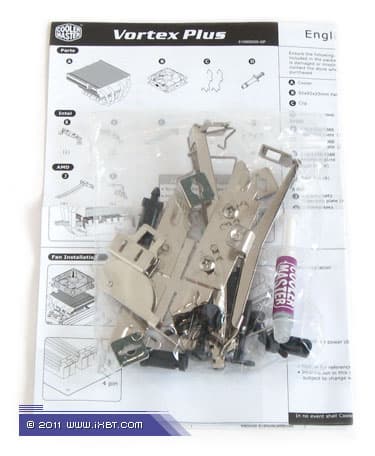

Поставка включает радиатор, фирменный вентилятор, комплект мультиплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и AMD Socket AM2/AM3), маленький шприц с термопастой, фиксирующие скобки для вентилятора и техническое руководство (присутствует русскоязычный вариант инструкции).

Кулер Cooler Master Vortex Plus

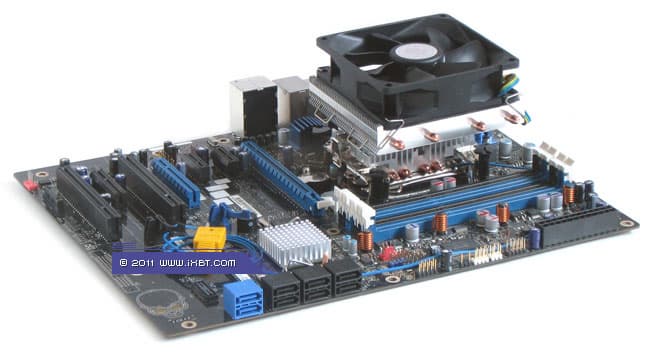

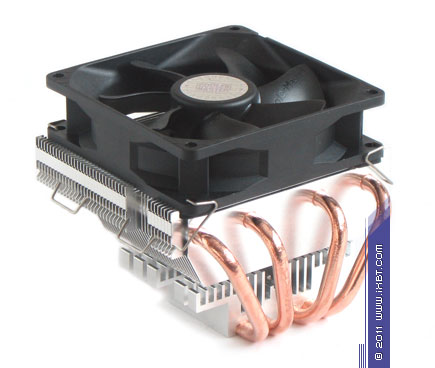

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 92×92×25 мм. Габариты 116×110×84 мм. Вес 450 г (без учета крепежа).

Кулер Cooler Master Vortex Plus

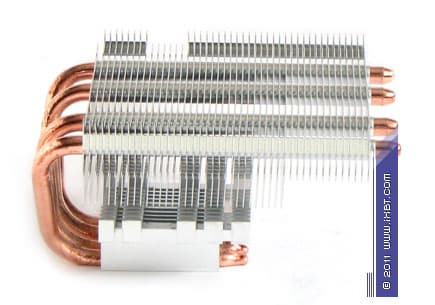

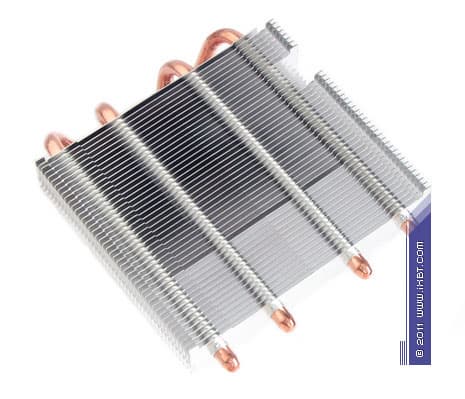

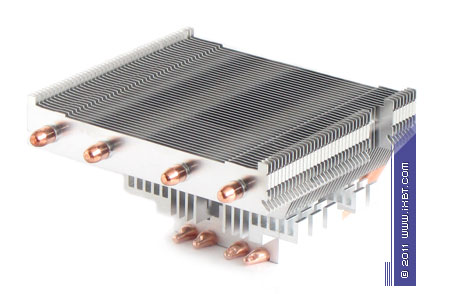

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе четыре медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 74×48×22 мм и и секцию алюминиевого оребрения (45 пластин, общая площадь поверхности теплообмена порядка 2000 см²).

Кулер Cooler Master Vortex Plus
Кулер Cooler Master Vortex Plus
Кулер Cooler Master Vortex Plus

В качестве достоинств радиатора Vortex Plus следует выделить:

  • прямое сопряжение тепловых трубок с процессором (позволяет уменьшить контактное термическое сопротивление в паре «процессор-кулер»)
  • механический держатель, выполняющий функцию вспомогательного радиатора (что дает некоторую термическую разгрузку теплосъемных участков трубок)
  • оптимальный шаг размещения пластин (чуть менее 2 мм)

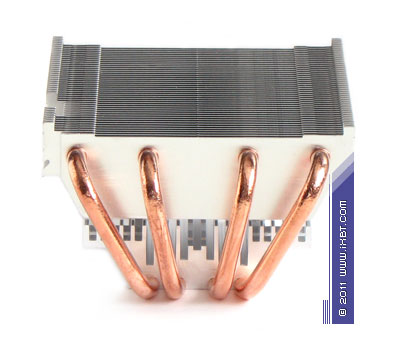

  • размеренную постановку трубок в секции оребрения (без скученности и с минимальным взаимным подогревом)
Кулер Cooler Master Vortex Plus
Кулер Cooler Master Vortex Plus

В то же время, присутствуют и спорные моменты — это:

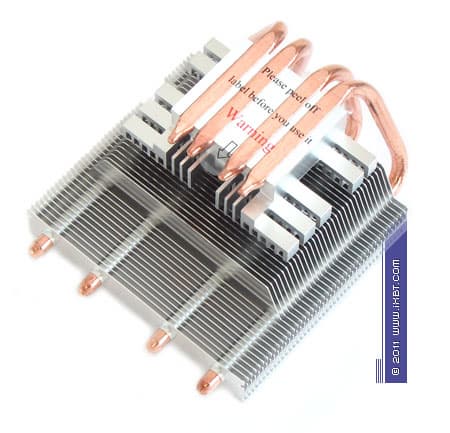

  • малая площадь термического контакта трубок с процессором (поверхность сточенных участков трубок оставляет желать лучшего, что влияет на эффективность теплосъема)
  • широкие пазы механического держателя (8 мм между центральными трубками, 2 мм между крайними трубками), которые в еще большей степени снижают эффективность теплосъема
  • упрощенное сопряжение трубок и пластин (механическое обжатие)

Экспертно-техническая оценка радиатора: хорошо.

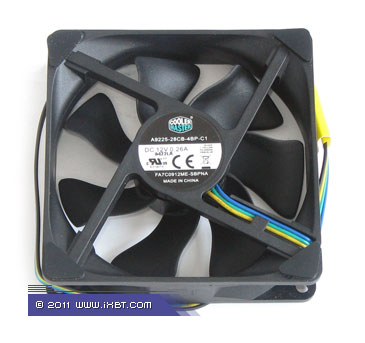

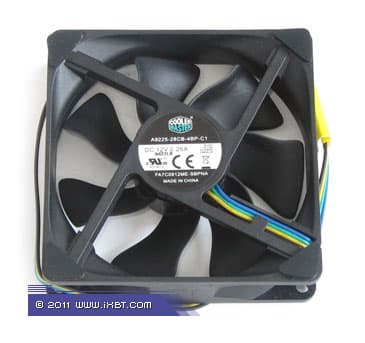

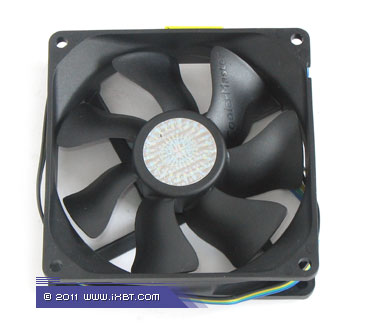

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Cooler Master серии Blade Master (модель FA7C0912ME-SBPNA, номинальная скорость вращения крыльчатки 2800 об/мин).

Кулер Cooler Master Vortex Plus

К сильным сторонам этого вентилятора можно отнести:

  • специализированную аэродинамику крыльчатки с хорошим напором
  • улучшенный подшипник скольжения
Кулер Cooler Master Vortex Plus

Однако присутствуют и недостатки — это:

  • неоптимальные шумовые характеристики на повышенных оборотах
  • излишне упрощенная электроника

Экспертно-техническая оценка вентилятора: хорошо.

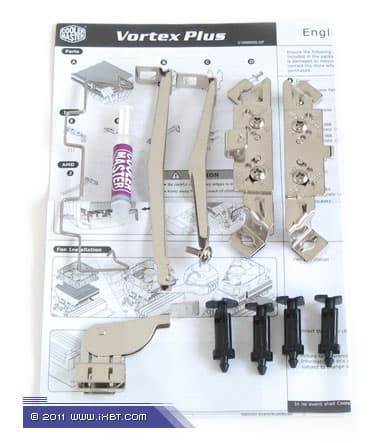

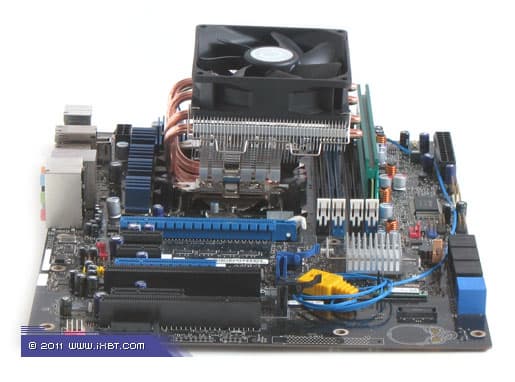

Эксплуатационная эргономика. Инсталляционный комплекс продукта довольно прост — для фиксации радиатора в сокетах AMD используется стандартная клипса с поворотной ручкой-рычагом, а для монтажа на платформах Intel предусмотрен набор из четырех пластиковых замков-кембриков, двух универсальных планок (раздвигаемых/сдвигаемых «интегрированными» переключателями — под соответствующую топологию LGA775/LGA1156/LGA1366) и специальной клипсы-перекладины с крепежным винтом, который прикручивается к одной из планок. В обоих случаях крепеж обеспечивает плотный прижим радиатора, гарантируя хороший термоконтакт и соответствие нормативным требованиям Intel/AMD. Так что, установочные процедуры Vortex Plus практически эквивалентны обращению с типовыми боксовыми кулерами.

Кулер Cooler Master Vortex Plus

Хорошим дополнением к эксплуатационным характеристикам Vortex Plus также выступают:

  • широкий диапазон ШИМ-регулировки вентилятора (800—2800 об/мин)
  • смягчающие прокладки из вспененной резины, смонтированные на вентиляторе
  • эффективная штатная термопаста
  • подробная русскоязычная инструкция
Кулер Cooler Master Vortex Plus
Кулер Cooler Master Vortex Plus

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим нормативной тепловой нагрузки (оценочная величина тепловой мощности 100 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как видим, Vortex Plus демонстрирует весьма интересную результативность в этом тестовом режиме — он уверенно опережает своего «коллегу» Hyper TX3 и подбирается к показателям кулеров более серьезного технического класса (GlacialTech Igloo 5710 Silent и Ice Hammer IH-4366). Судя по всему, главным позитивным фактором здесь выступает оптимизация параметров оребрения, которая позволяет нашему подопытному достичь более высокой эффективности (по сравнению с тем же Hyper TX3), даже несмотря на некоторые недочеты в части организации теплосъема. В итоге, со скоростными установками, близкими к минимальным (900 об/мин), и, соответственно, с минимальным уровнем производимого шума, Vortex Plus вполне укладывается в нормативы комфортного охлаждения процессоров при реальной тепловой нагрузке 100 Вт. А это, по идее, как раз и является результатом, удовлетворяющим требованиям подавляющего большинства пользователей HTPC-систем!

Далее смотрим расстановку сил в малошумном домене (шумовой показатель 26—27 дБА).

Диаграмма 3. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

Ситуация в малошумном функциональном режиме получается уже не столь однозначной: с одной стороны, Vortex Plus по-прежнему удерживает вполне уважительные позиции (особенно на фоне показателей, демонстрируемых его соперниками от Titan), но вот с другой — мы наблюдаем практически полное тождество с результатами более экономичных моделей (Cooler Master Hyper TX3 и Ice Hammer IH-4330) и довольно существенное отставание от кулеров из «родственной» ценовой категории (Cooler Master Hyper 212 Plus и Ice Hammer IH-4350B). То есть, по хорошему разумению, применимость нашего подопытного, «заряженного» малошумными скоростными установками, ограничивается строго компакт- и/или HTPC-системами — использование Vortex Plus в полноразмерных корпусах, при наличии не менее эффективных, но гораздо более экономичных кулеров, лишено практического смысла.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 5. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Что ж, эргономичные шумовые нормативы в еще большей степени подчеркивают тенденцию, которая наметилась в условиях малошумного тестового режима — теперь Vortex Plus вполне наглядно пасует, проигрывая своим «башенным» конкурентам (Cooler Master Hyper TX3, Ice Hammer IH-4330 и Titan TTC-NK35TZ). Конечно, такое поведение оставляет некоторый негативный отпечаток на общей функциональности кулера (в идеале хотелось бы видеть более интересные результаты, ведь термический задел для этого у Vortex Plus определенно есть!). Но нельзя забывать, что наш подопытный имеет вполне четкую ориентацию — компактные HTPC-системы. И в подобных (довольно жестких) рамках нужно решать: либо фокусироваться на обесшумленной функциональности, либо наращивать техническую оснастку (а значит — и цену!). Спецы Cooler Master выбрали первый путь. А вот правильно ли они поступили, или нет — ответ на этот вопрос мы оставляем читателям.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Рейтинг «Соотношение эффективность/шум»

Выводы

Рассмотренный кулер Cooler Master Vortex Plus предлагает весьма интересную совокупность технических качеств, где гармонично сочетаются компактный конструктив, добротный вентилятор, широкая мультиплатформенная совместимость и удобная инсталляция. Вполне достойно выглядит он и в чисто практическом ракурсе, демонстрируя конкурентную результативность вкупе с эргономичными шумовыми характеристиками. Пожалуй, единственным серьезным минусом здесь может выступить только цена, которая на сегодня в полтора раза выше, чем у основных соперников — Cooler Master Hyper TX3, Ice Hammer IH-4330 и Titan TTC-NK35TZ. Но если принять во внимание очевидный факт, что первичным пунктом назначения для Vortex Plus являются компактные HTPC-системы (с максимально допустимой высотой кулера 9 см), а также учесть традиционную проблему в этом классе — острый дефицит как раз таких вот среднебюджетных кулеров, то подобная наценка уже не выглядит столь устрашающей.

Соответственно, наш вердикт в адрес сегодняшнего тестового объекта будет вполне оптимистичным: для многих пользователей, заинтересованных в приобретении компактных кулеров для HTPC, Cooler Master Vortex Plus может стать фактически единственным подходящим вариантом, который способен обеспечить комфортное и малошумное охлаждение популярных процессоров Intel и AMD (теплопакет до 100 Вт) за разумные деньги.

Что ж, остается пожелать бренду Cooler Master новых успехов в деле совершенствования среднебюджетных кулеров, сдобренных привлекательным функциональным наполнением. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): $26(13)
