Точка доступа WL-1120AP стандарта 802.11b и набор оборудования Power over Ethernet серии POE-100 от OvisLink


В этой статье рассматривается беспроводная точка доступа AirLive WL-1120AP стандарта 802.11b от OvisLink и рассказывается о технологии Power over Ethernet на примере оборудования OvisLink.

Беспроводное оборудование стандарта 802.11b уже теряет свою популярность по причине массового появления 802.11g оборудования, тем не менее, такое оборудование имеет, по крайней мере, три неоспоримых преимущества:

  • высокая дальность связи
  • высокая помехоустойчивость
  • низкая стоимость

Технология Power over Ethernet предназначена для передачи питания для сетевого оборудования по обычному UTP кабелю и существует в двух исполнениях:

  • Питание идет по проводам с данными и напрямую подключается к LAN-порту, далее устройство само понижает напряжение до необходимого. Таким способом подключаются устройства, поддерживающие технологию Power over Ethernet.
  • Питание идет по неиспользуемым проводам (ни для кого не секрет, что в технологии Ethernet и Fast Ethernet используется всего две пары проводов, в то время как в самом кабеле этих пар четыре), перед подключением ставится дополнительное устройство, разъединяющее напряжение и данные, далее провод с данными идет в LAN-порт, а питание — в разъем питания. Таким способом можно подключать устройства, не поддерживающие Power over Ethernet (их нельзя запитать через LAN-порт).

В этой статье мы рассмотрим второе исполнение (для устройств не поддерживающих Power over Ethernet). Теперь обо всем по порядку.

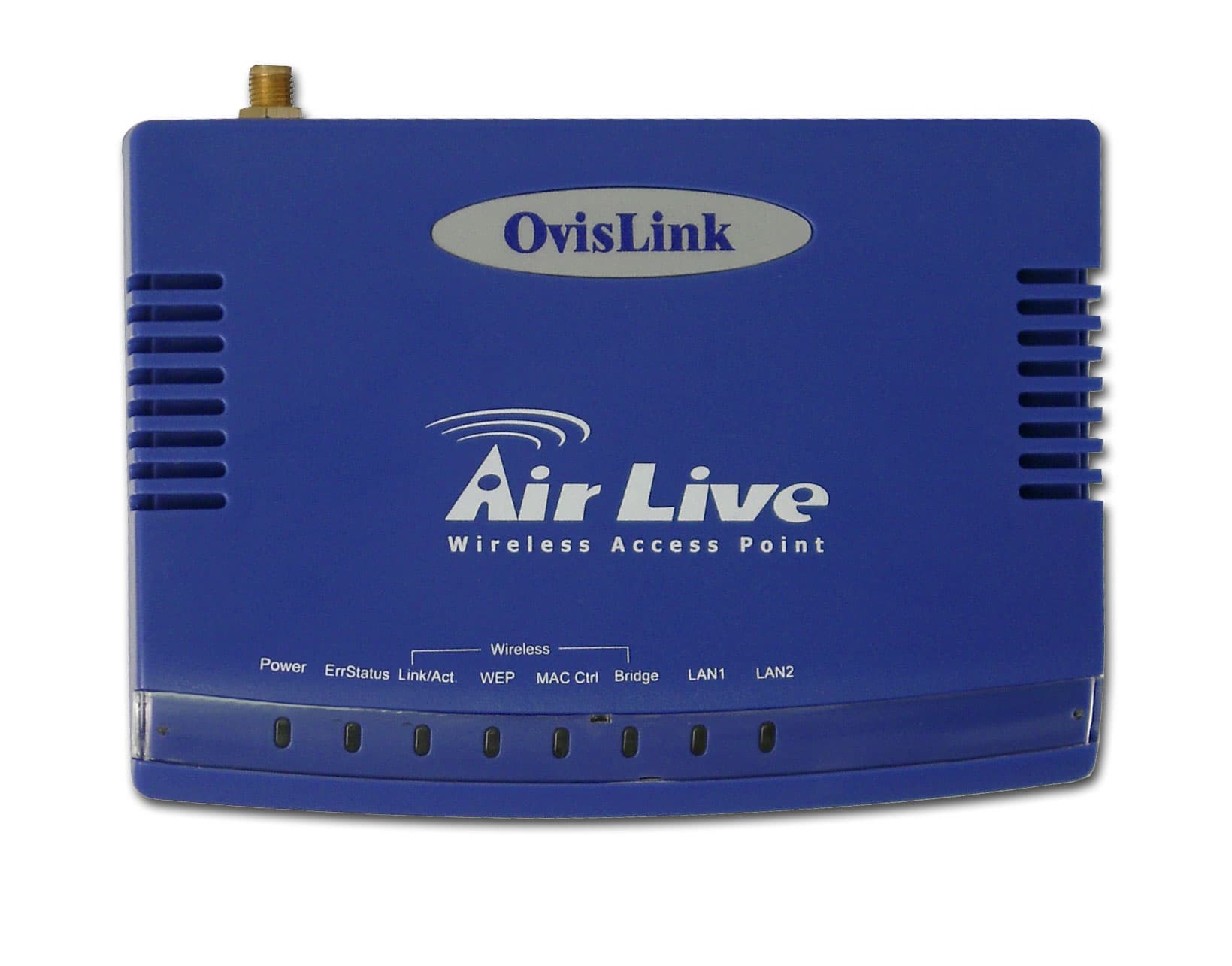

Wireless Access Point OvisLink WL-1120AP:

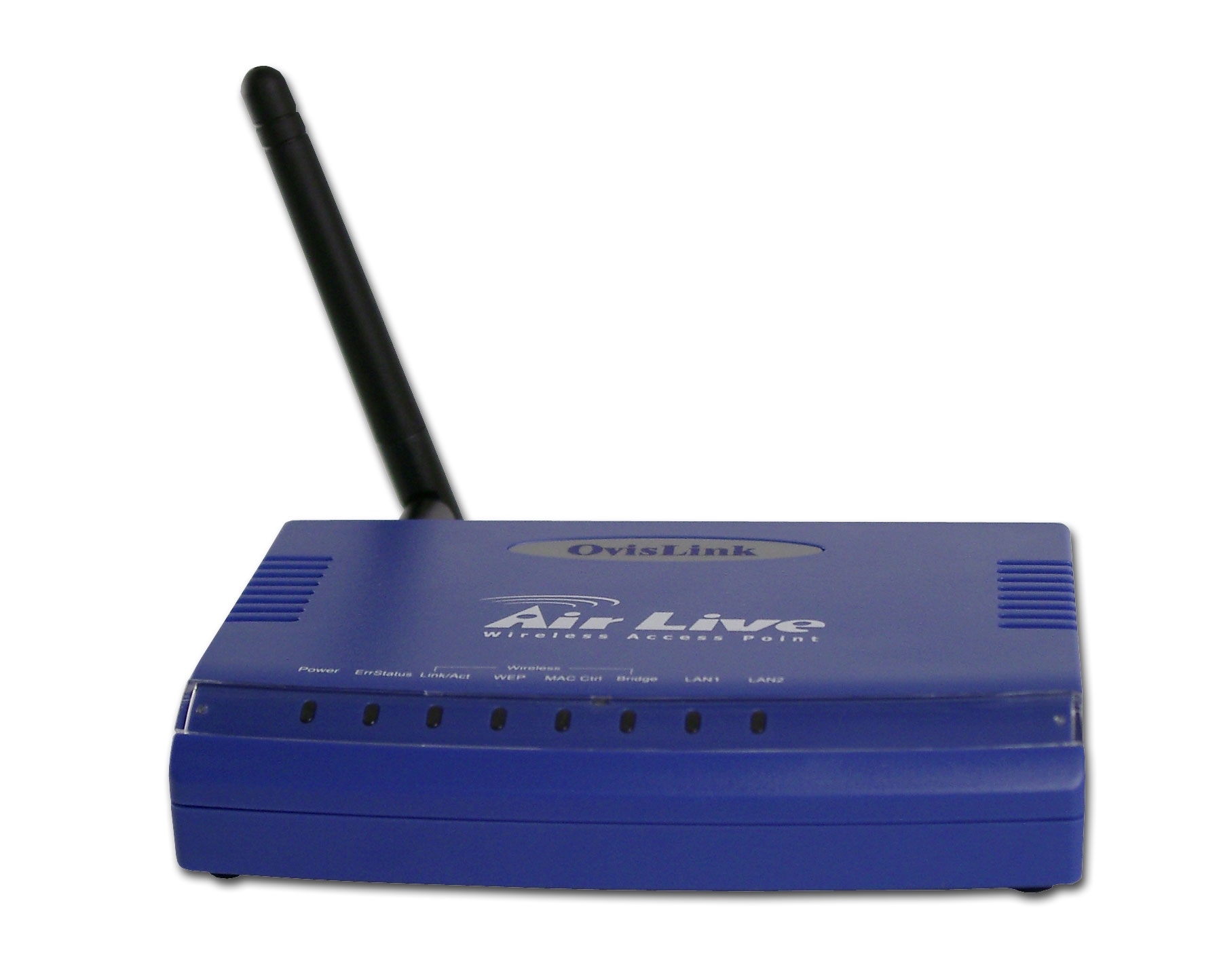

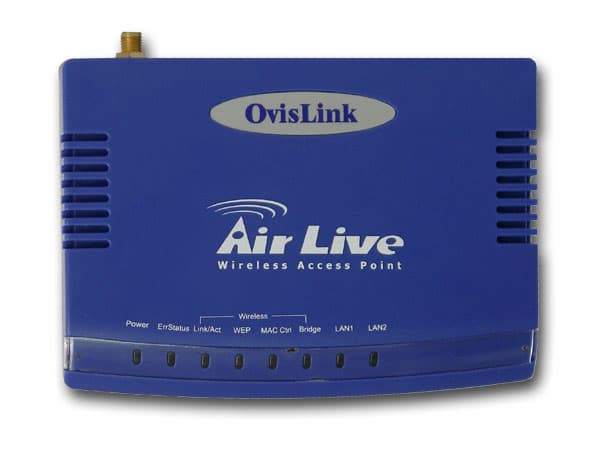

На точке доступа расположены следующие индикаторы:

  • индикатор питания
  • индикатор статуса ошибок
  • индикатор активности беспроводного соединения
  • индикатор использования WEP шифрования
  • индикатор использования контроля доступа MAC
  • индикатор использования в качестве моста
  • 2 индикатора активности LAN-портов

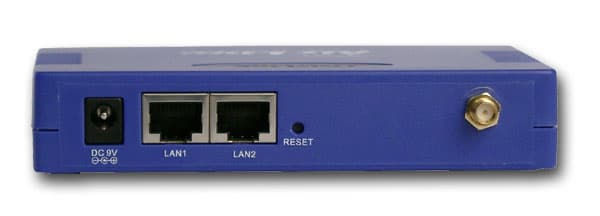

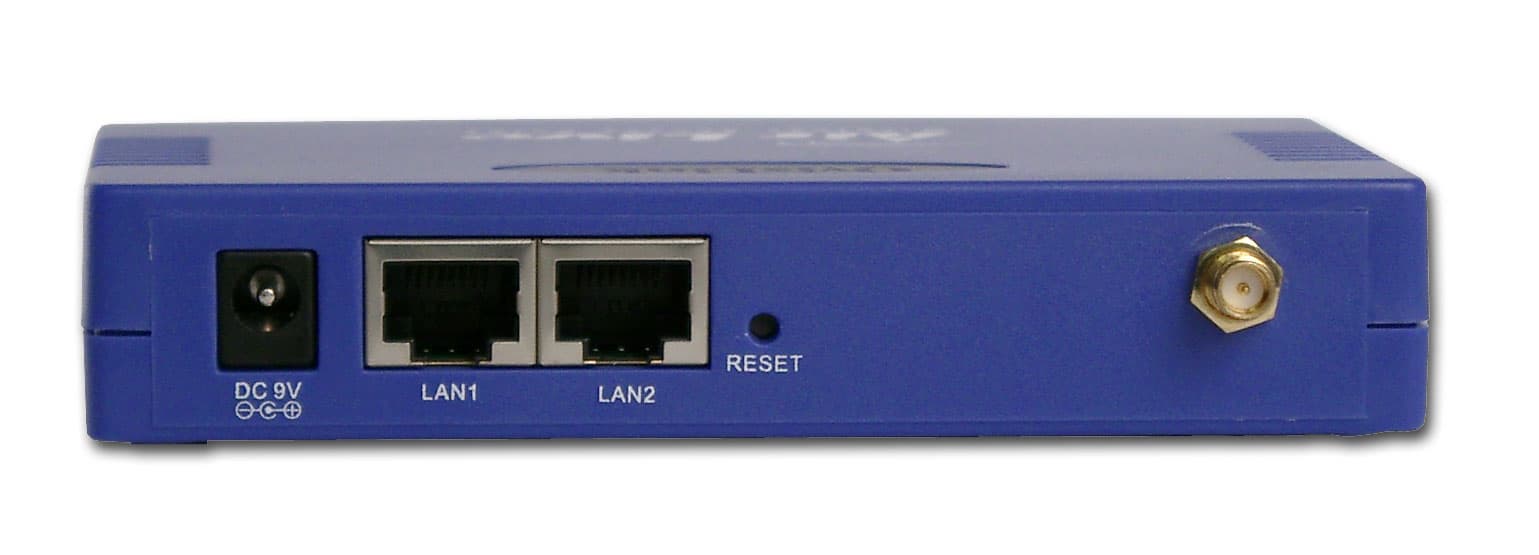

На задней панели расположены:

  • 2 × LAN порта
  • разъем питания
  • кнопка Reset (сброс параметров).
  • r-sma разъем для подключения антенны

В комплект входит: БП, метровый патчкорд, диск с описанием.

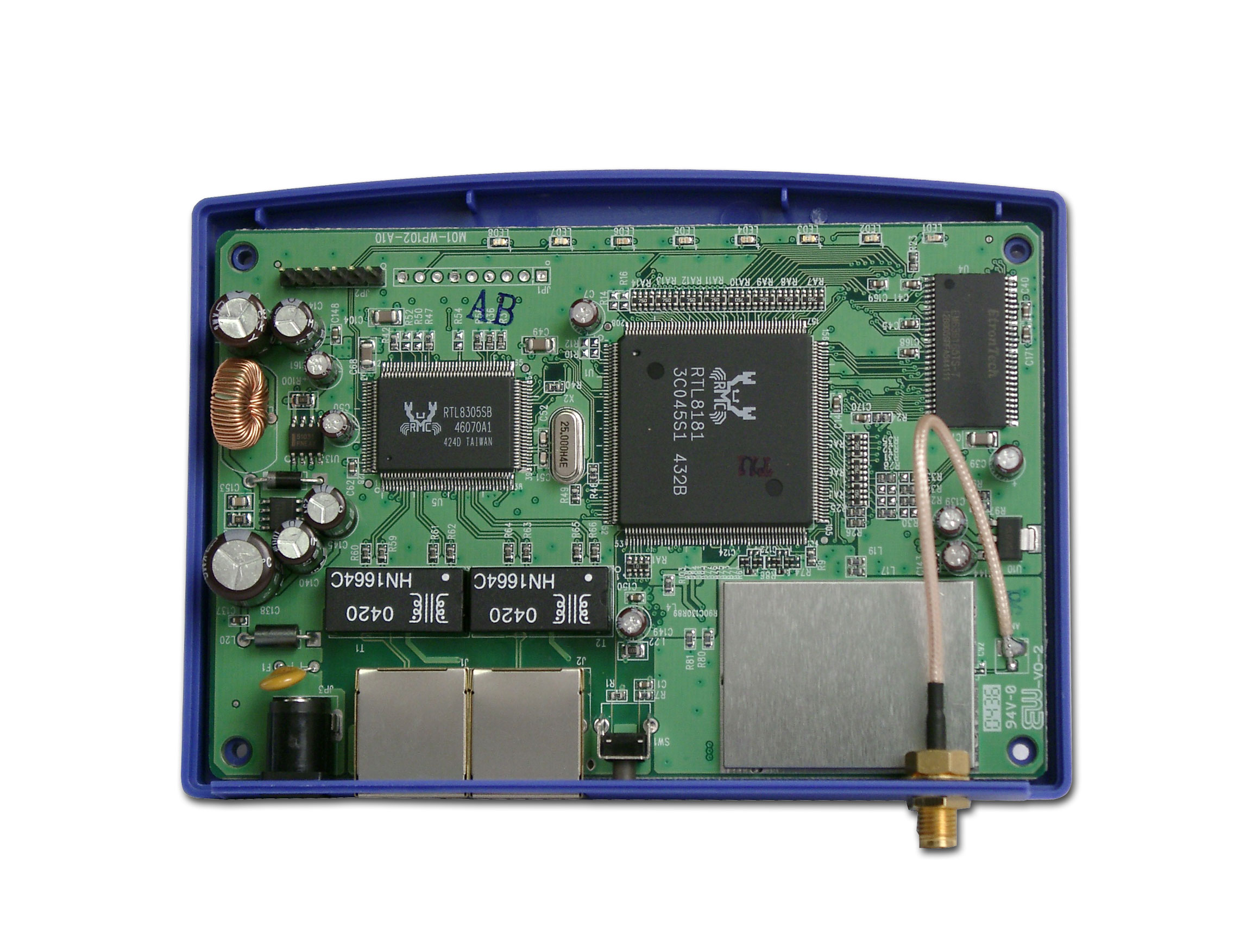

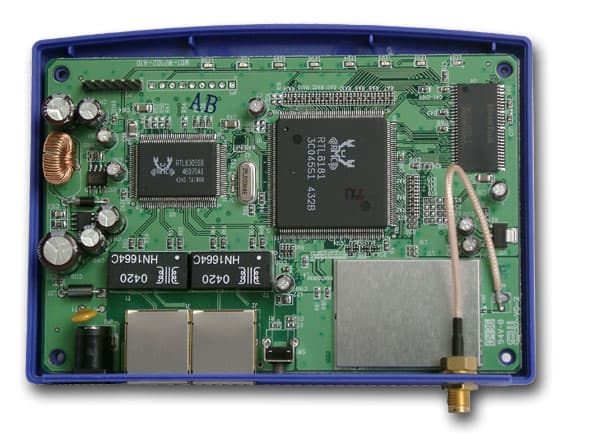

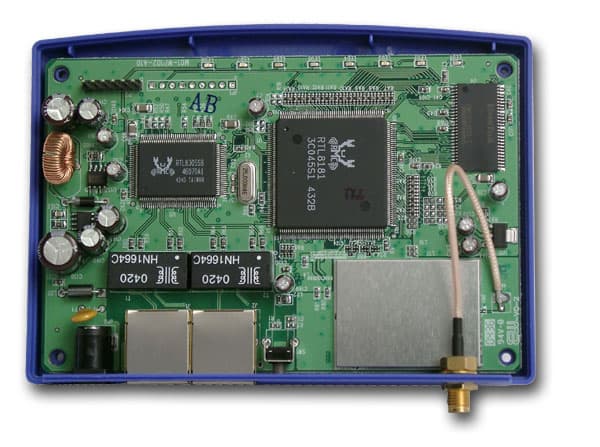

Вид изнутри

Сердце точки доступа — процессор RTL8181 от Realtek, выполненный по технологии "система на чипе" и имеющий RISC-архитектуру. Работает на частоте 200 МГц. Имеет встроенный беспроводной контроллер стандарта 802.11b, поддерживающий 128-битное WEP-шифрование, встроенный Fast Ethernet контроллер.

На плате установлен 5-типортовый Fast Ethernet свитч Realtek RTL8305SB.

Трансивер беспроводного интерфейса скрыт под экраном, припаянным к плате, поэтому дополнительной информации о нем получить не удалось.

На плате точки доступа также установлено 2 Мбайт Flash-памяти (Macronix MX29LV160BBTC-90) и 16 Мбайт SDRAM памяти (Etron Tech 638165TS-7), работающей на частоте 143 МГц.

Спецификации устройства:

корпус пластиковый, допускается горизонтальная установка или подвес на стену
проводной сегмент
LAN количество портов 2
auto MDI/MDI-X да
ручное блокирование интерфейсов нет
возможность задания размера MTU вручную нет
Беспроводной сегмент
антенна количество 1
тип одна внешняя дипольная, 2 dBi
возможность замены антенны/тип коннектора есть/r-SMA
принудительное задание номера рабочей антенны -
поддерживаемые стандарты и скорости 802.11b 11, 5, 2, 1 Mbit/sec
Регион/Кол-во каналов ??/13
возможность ручного задания скорости да
выходная мощность 802.11b @11Mbit/s 18 dBm
чувствительность приемника 802.11b @11Mbit/s -82dB
работа с другой AP поддержка WDS (мост) да
поддержка WDS + AP да
возможность работы в режиме клиента да
wireless repeater (повторитель) да
безопасность блокировка широковещательного SSID да
привязка к MAC адресам да
WEP шифрование 64/128bit
WPA шифрование 802.11x, TKIP
WPA-PSK (pre-shared key) AES (нет возможности задания режима TKIP)
802.1x да, через RADIUS сервер
основные возможности
конфигурирование устройства и настройка клиентов администрирование WEB-интерфейс да
собственная утилита нет
telnet нет
ssh нет
COM-порт нет
SNMP да
возможность сохранения и загрузки конфигурации да
встроенный DHCP сервер да, DHCP relay
поддержка UPnP нет
Traffic shaping (ограничение трафика) нет
внутренние часы присутствуют, ручное задание времени невозможно
синхронизация часов ???
логирование событий да, системные события
способы хранения внутри устройства да
на внешнем Syslog сервере нет
отправка на email нет
SNMP поддержка SNMP Read да
поддержка SNMP Write да
поддержка SNMP Traps да
дополнительная информация
версия прошивки 3.00I
питание внешний БП, 9VDC, 0,7A
размеры 127 × 100 × 24 мм
вес 180 г

Конфигурирование

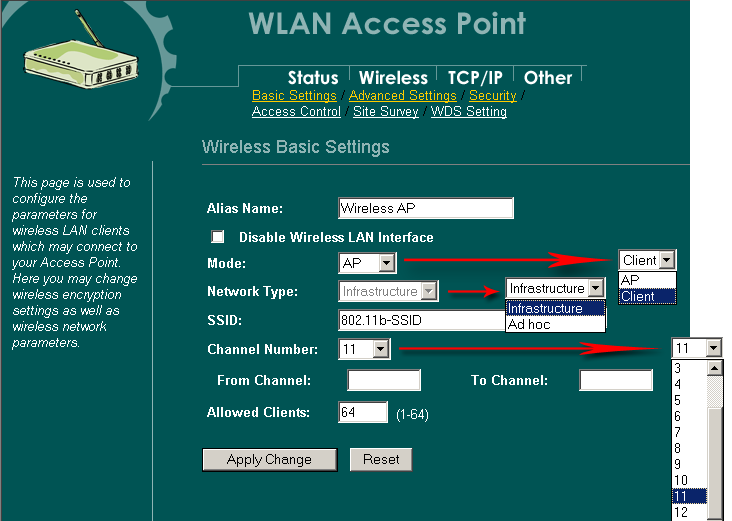

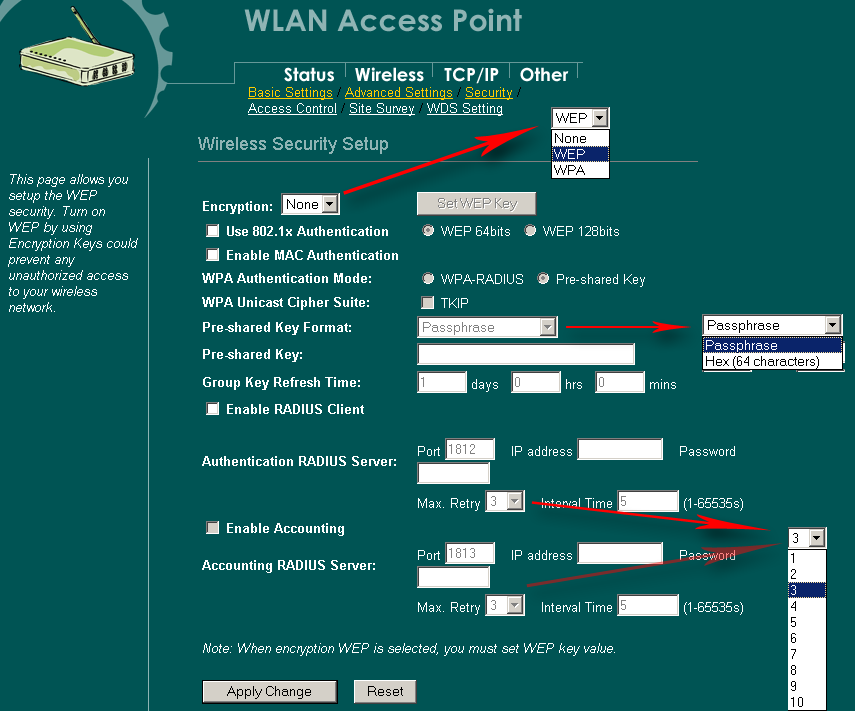

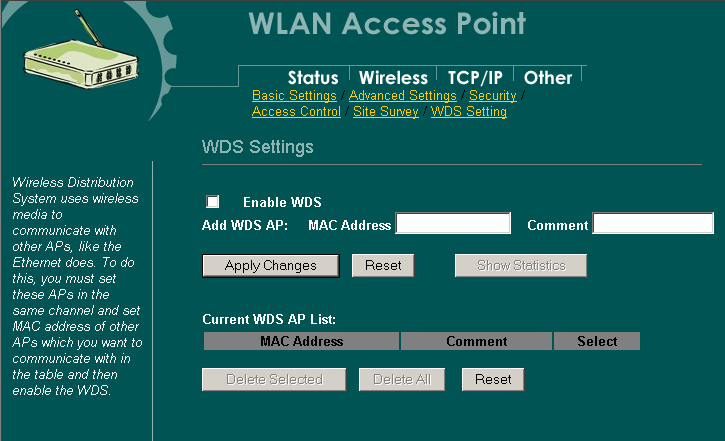

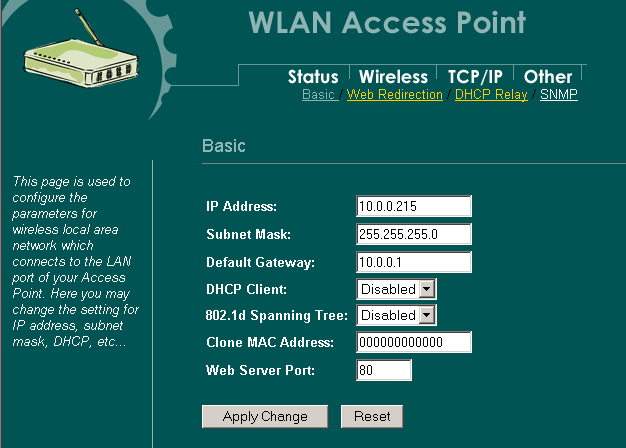

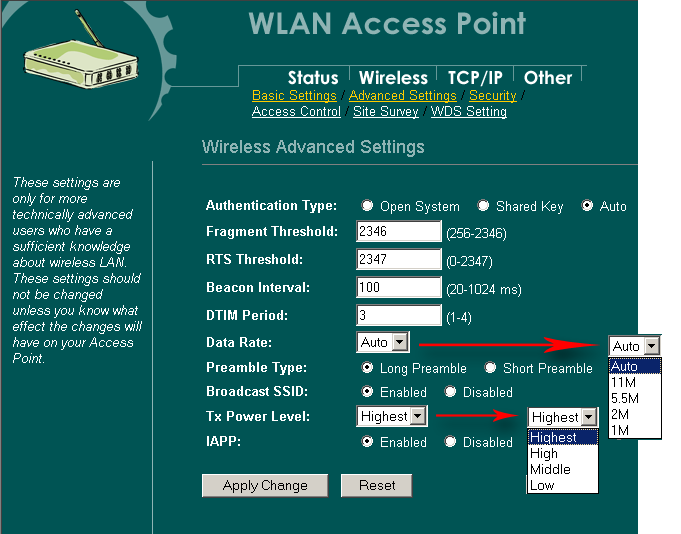

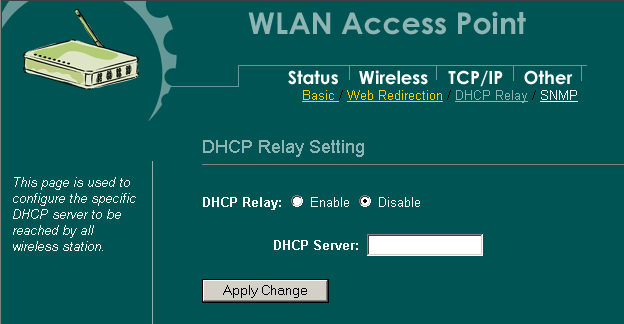

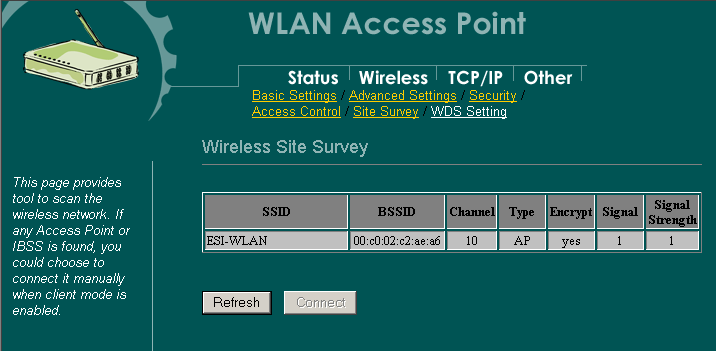

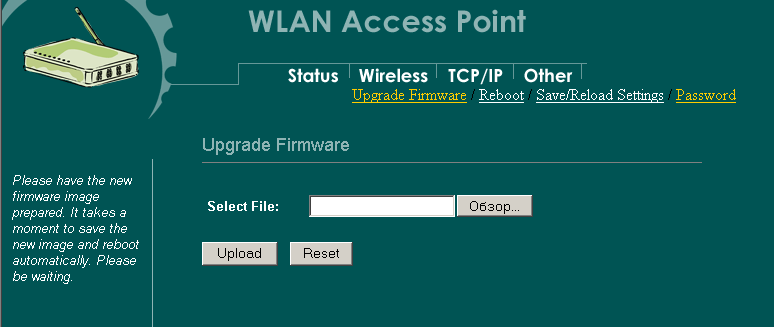

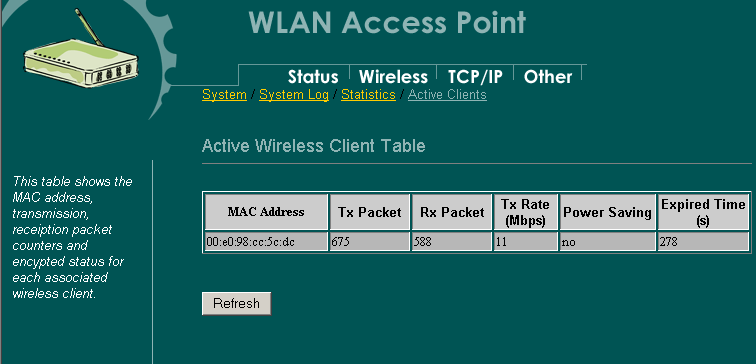

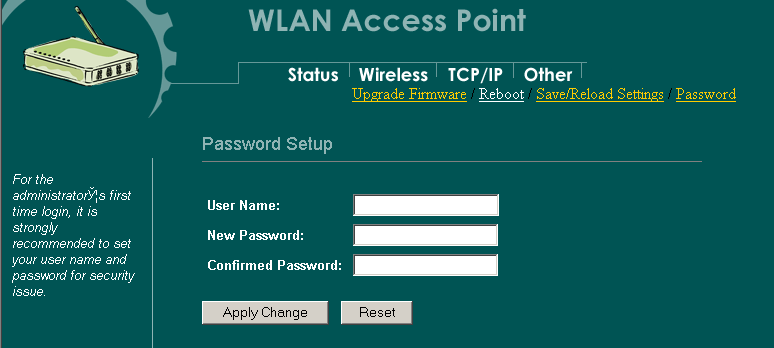

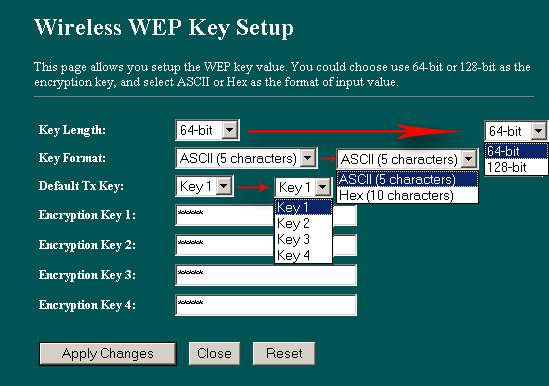

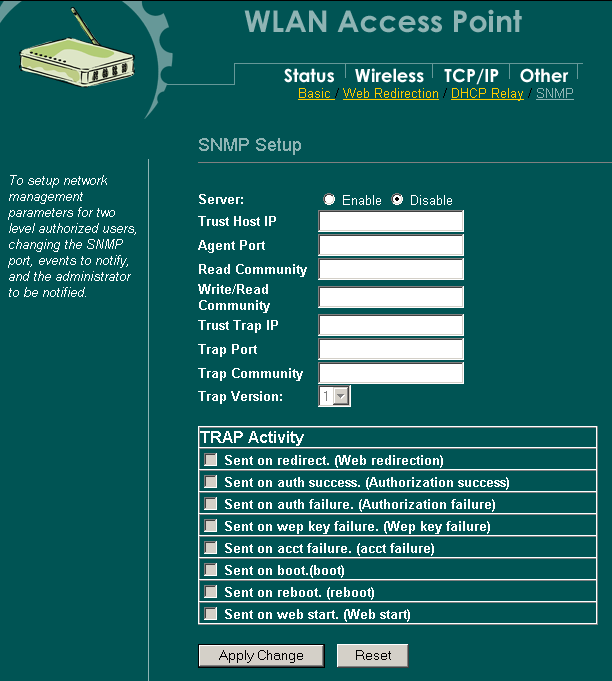

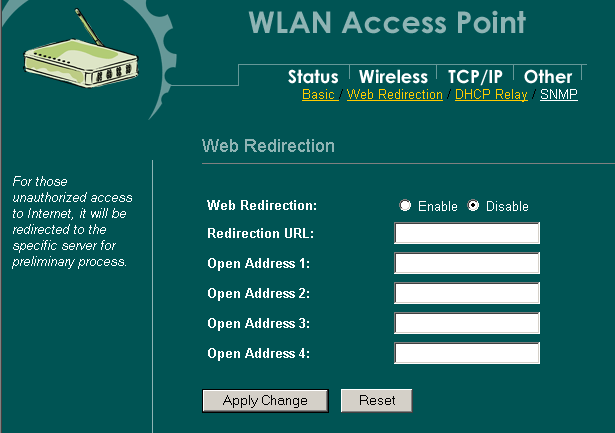

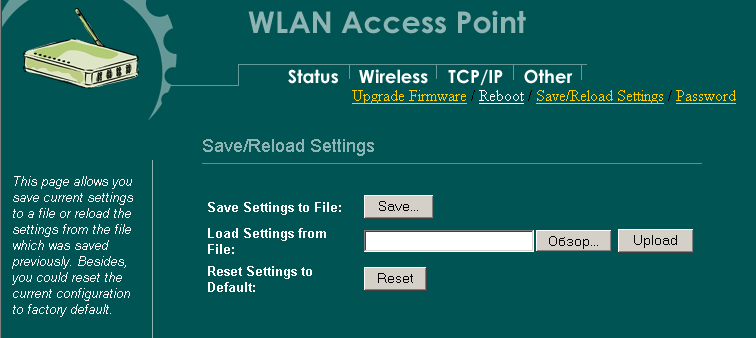

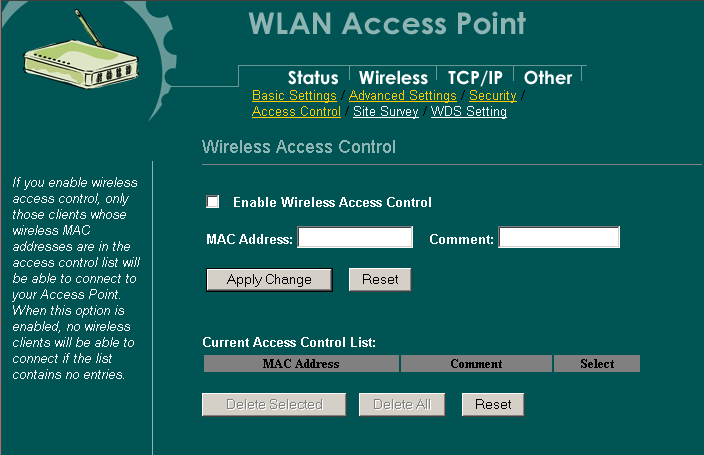

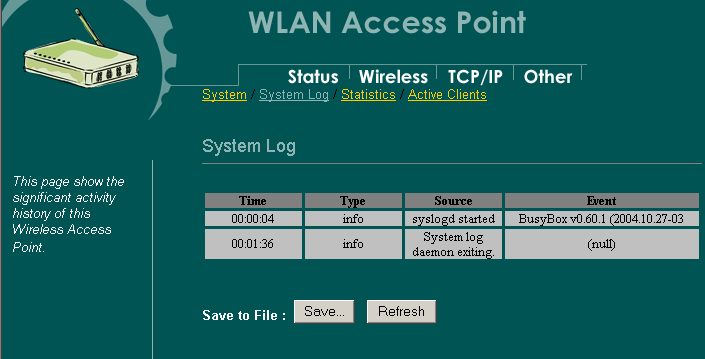

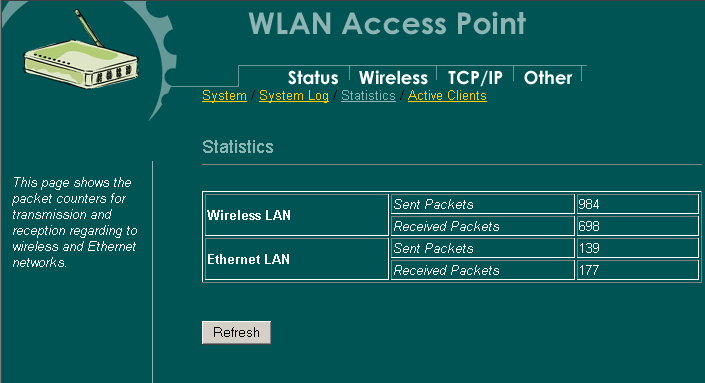

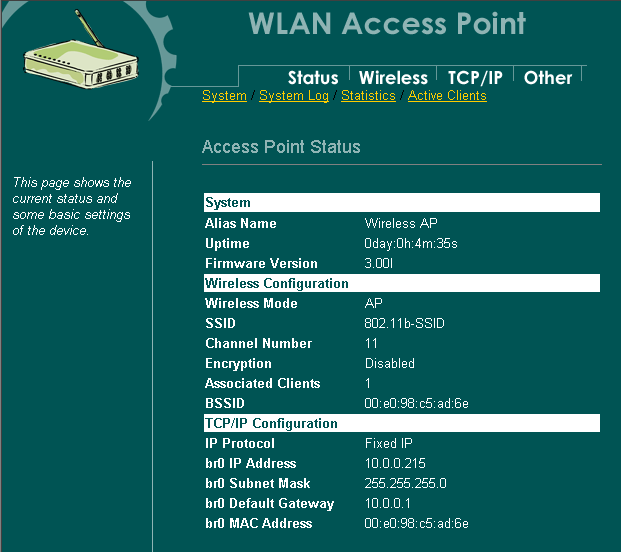

Конфигурация устройства осуществляется через WEB — интерфейс. Скриншоты его основных настроек показаны в таблице.




Привлекают внимание широкие возможности настройки параметров безопасности, а в остальном настройки стандартные.

Тестирование производительности

Тестирование проходило в несколько этапов:

  • Тест LAN — WLAN один адаптер
  • Тест LAN — WLAN два адаптера
  • Тест WLAN — WLAN — режим Infrastructure

Тест LAN — WLAN один адаптер – тест точки доступа: трафик гонялся между компьютером с беспроводным сетевым адаптером и компьютером локального (LAN) сегмента. Скорость соединения выставлялась в режим Auto. Тест проводился с помощью Chariot NetIQ. Для теста использовался беспроводной адаптер OvisLink WL-8000PCM. Расстояние между точками не превышало пяти метров.

Сокращения:

  • Card — беспроводной адаптер OvisLink WL-8000PCI
  • AP — точка доступа OvisLink WL-1120AP
  • fdx — генерация трафика в обоих направлениях

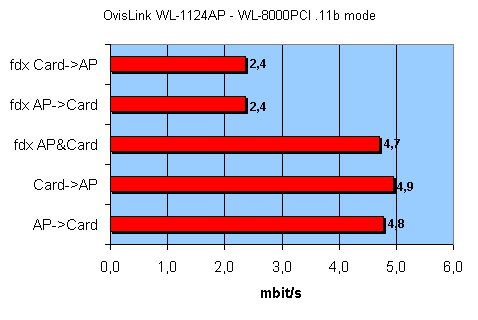

Результаты теста для 802.11b режима:

Предельная скорость: 4,9 Мбит/с — вполне нормальная скорость для 11b режима.

Тест LAN — WLAN два адаптера — тест точки доступа: трафик гонялся между двумя компьютерами с беспроводными сетевыми адаптерами и компьютером локального (LAN) сегмента. Скорость соединения выставлялась в режим Auto. Тест производился с помощью Chariot NetIQ. Для тестирования использовались беспроводные адаптеры OvisLink WL-8000PCI и OvisLink WL-8000PCM. Расстояние между точками не превышало пяти метров.

Сокращения:

  • Cards — беспроводные адаптеры
  • AP — точка доступа OvisLink WL-1120AP
  • fdx — генерация трафика в обоих направлениях

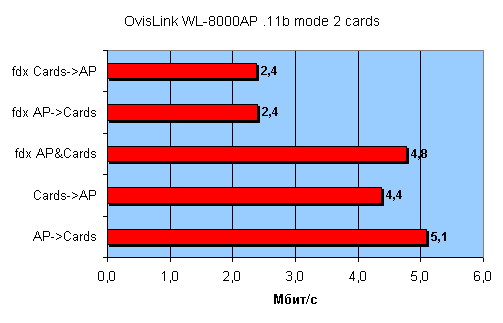

Результаты теста для 802.11b режима:

Максимальная скорость: 5,1 Мбит/с — хорошая скорость для 802.11b режима.

Тест LAN — WLAN режим Infrastructure — тест точки доступа: трафик гонялся между двумя компьютерами с двумя беспроводными адаптерами. Скорость соединения выставлялась в режим Auto mode. Тест производился с помощью Chariot NetIQ. Для теста использовались беспроводные адаптеры OvisLink WL-8000PCI и OvisLink WL-8000PCM. Расстояние между точками не превышало пяти метров.

Сокращения:

  • PCI — беспроводной адаптер OvisLink WL-8000PCI
  • PCM — беспроводной адаптер OvisLink WL-8000PCM
  • fdx — генерация трафика в обоих направлениях

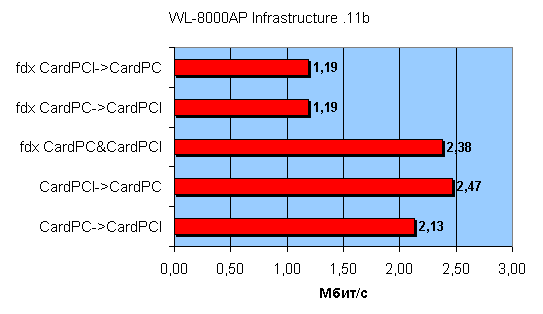

Результаты теста в .11b режиме:

Максимальная скорость: 2,47 Мбит/с — даже для режима 802.11и скорость является очень низкой.

Краткий обзор технологии Power over Ethernet на примере оборудования от OvisLink серии POE-100

Как говорилось выше, для реализации этой технологии используются незадействованные провода UTP-кабеля. Такое оборудование удобно применять, когда необходимо поставить оборудование вдали от электрических коммуникаций (например, на крыше зданий, в местах с повышенной влажностью и т.д.).

Комплект состоит из пяти предметов:

  • шнур питания от сети
  • блок питания с выходным напряжением 48 В (POE-100PR-2)
  • устройство, суммирующее питание (48 В) и данные (POE-100BU-2)
  • устройство, разделяющее питание и данные, и понижающее напряжение до необходимого (POE-109TU)
  • шнур питания устройства

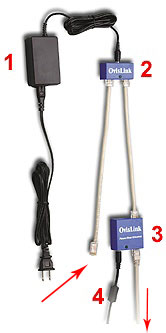

Первые три устройства одинаковы для всех комплектов серии POE-100 — из суммирующего устройства всегда выходит UTP — кабель, по которому идут данные и питание на 48 В, а уже из разделяющего устройства выходит провод с данными и провод питания устройства с нужным нам напряжением (в нашем случае это 9 В). Поэтому разделяющее устройство отличается в зависимости от напряжения питания устройства. Общая схема построения сети изображена на следующем рисунке (стрелочками указаны места входа и выхода Ethernet сигнала).

Подписи:

  1. блок питания
  2. суммирующее устройство
  3. разделяющее устройство
  4. провод питания к устройству (в нашем случае 9 В)

Такое высокое напряжение используется, скорее всего, для уменьшения тока (чтобы снизить потери на сопротивлении, чтобы ток не вносил коллизий в передаваемый сигнал). На разделяющем устройстве напряжение снова понижается.

Доступность:

На текущий момент средняя розничная цена на точку доступа OvisLink WL-1120AP в Москве составляет: Н/Д(0)

Судя по данным сайта price.ru рассматриваемое оборудование Power over Ethernet продается по частям (блок питания POE-100PR-2, суммирующее устройство POE-100BU-2, разделяющее устройство POE-112TU, POE-109TU, POE-105TU или POE-103TU в зависимости от напряжения питания; кабели питания идут в комплекте), поэтому здесь не приводятся цены на него.

Выводы:

Для оборудования стандарта 802.11b точка доступа не показала никаких выдающихся результатов, удивить можно набором параметров (особенно параметров безопасности) и наличием встроенного свитча (2 LAN-порта). Удивляет, правда, то, что устройство поддерживает WPA-шифрование, в то время как более новые устройства стандарта 802.11g (например, WL-9000VPN, WL-5424 и другие, уже рассмотренные нами ранее) его не поддерживают.

Оборудование, использующее технологию Power over Ethernet, позволяет подключить любое удаленное оборудование без необходимости проводить питающую сеть к месту установки устройства.

Плюсы:

  • Простой и удобный интерфейс настройки
  • Возможность задания мощности выходного сигнала
  • Широкие настройки задания безопасности
  • Встроенный 2-хпортовый свитч позволяет последовательно подключать несколько точек доступа
  • Возможность работы в режиме клиента, моста, повторителя
  • Поддержка WPA-шифрования
  • Поддержка SNMP, SNMP-traps

Минусы:

  • Отсутствие встроенной справочной системы
  • Пустой пароль по умолчанию



Оборудование предоставлено компанией АК-Цент Микросистемс
