Двухдиапазонный беспроводной роутер
TP-Link Archer C2 с поддержкой 802.11ac


Содержание


Компания TP-Link заняла второе место в номинации «Беспроводное оборудование Wi-Fi» нашего ежегодного опроса. Это оказалось возможным в том числе и благодаря широкому предложению доступных и в то же время современных домашних беспроводных устройств.

Линейка Archer, отличающаяся поддержкой стандарта 802.11ac, представлена сегодня двумя моделями: топовым Archer C7, о котором мы писали более года назад, и доступным Archer C2, о котором мы поговорим сегодня.

Устройство имеет гигабитные сетевые порты, двухдиапазонную точку доступа и порт USB 2.0. Решение основано на платформе Mediatek, которая хорошо зарекомендовала себя в сегменте доступных и в то же время быстрых устройств.

С точки зрения 802.11ac, здесь мы видим младшую реализацию стандарта — одна антенна позволяет обеспечить скорость подключения только 433 Мбит/с. Впрочем, большинство мобильных устройств сегодня имеет как раз такую конфигурацию. С другой стороны, если у вас есть клиенты на 802.11n в диапазоне 5 ГГц, они смогут работать с данным роутером только на скорости 150 Мбит/с. При этом для диапазона 2,4 ГГц максимальная скорость подключения составляет 300 Мбит/с.

Комплект поставки и внешний вид

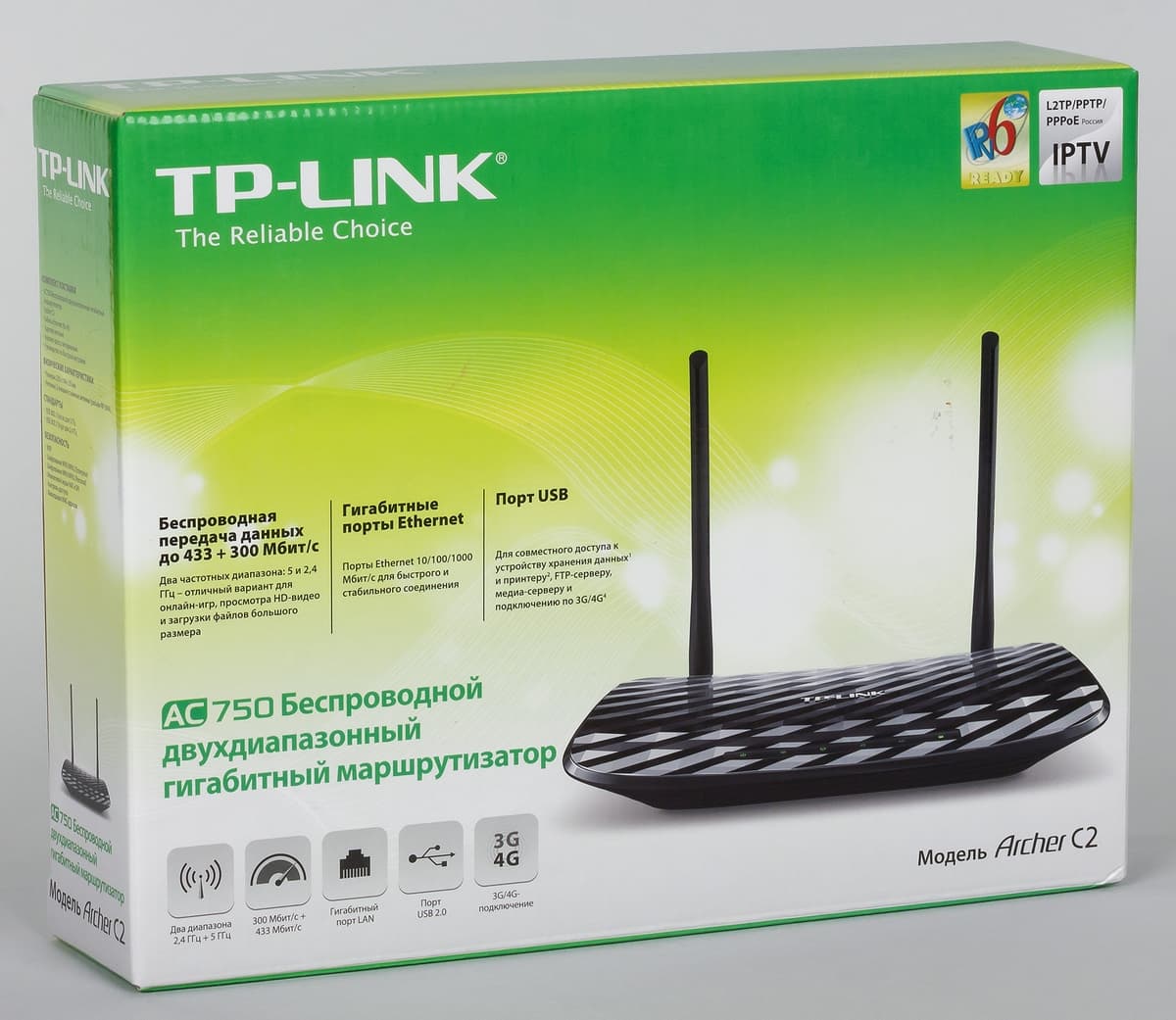

Оформление упаковки роутера традиционно для TP-Link использует зеленый и белый цвета. Информация на коробке полностью локализована. Здесь можно найти фотографии устройства, основные особенности, технические характеристики, сравнение с другими классами, описание комплекта поставки.

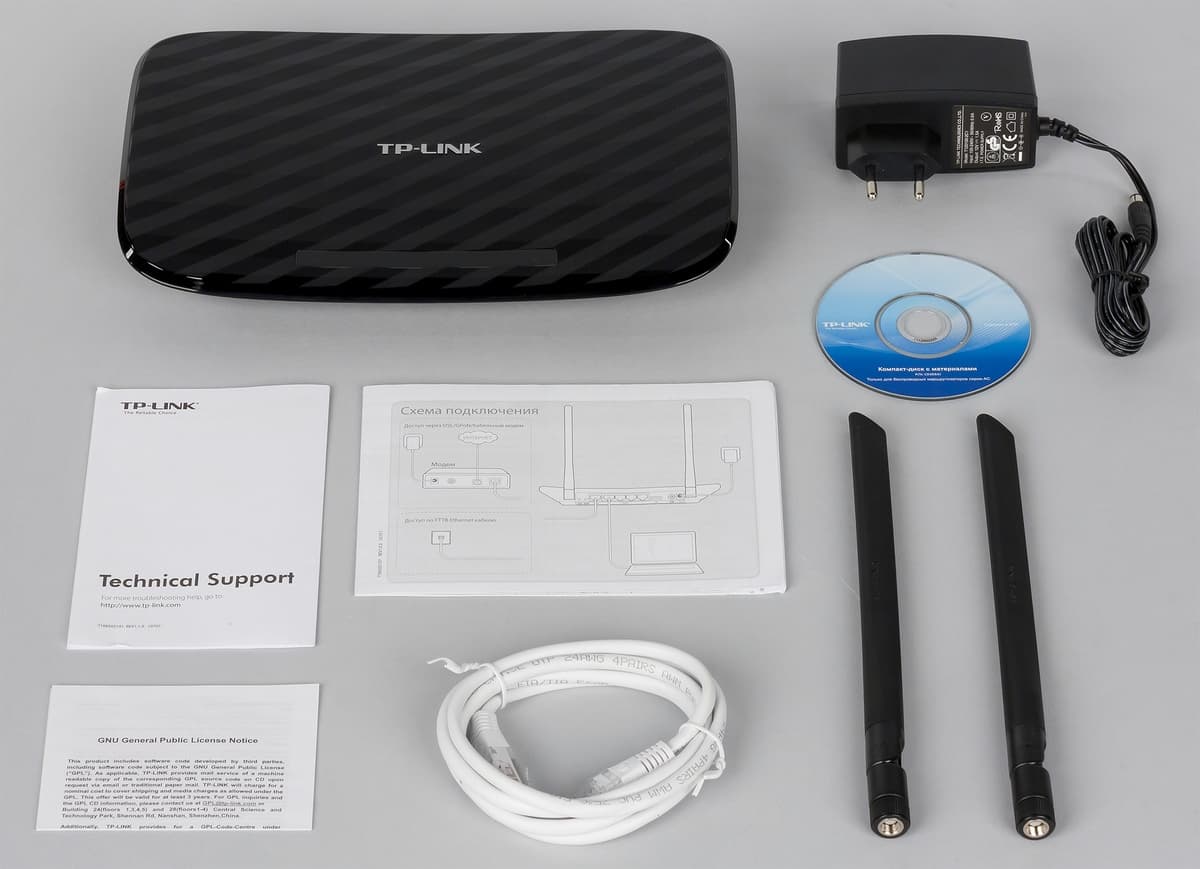

В последний входят: роутер, блок питания 12 В 1,5 А, две внешние антенны, сетевой патч-корд, листовка по быстрой установке, компакт-диск с программным обеспечением, листовка с координатами техподдержки в разных странах.

На сайте производителя в разделе технической поддержки можно найти обновления прошивки, утилиты, ссылки на мобильные программы, электронные версии документации, включая отдельные инструкции по использованию некоторых функций, FAQ, список совместимости с принтерами и эмулятор веб-интерфейса.

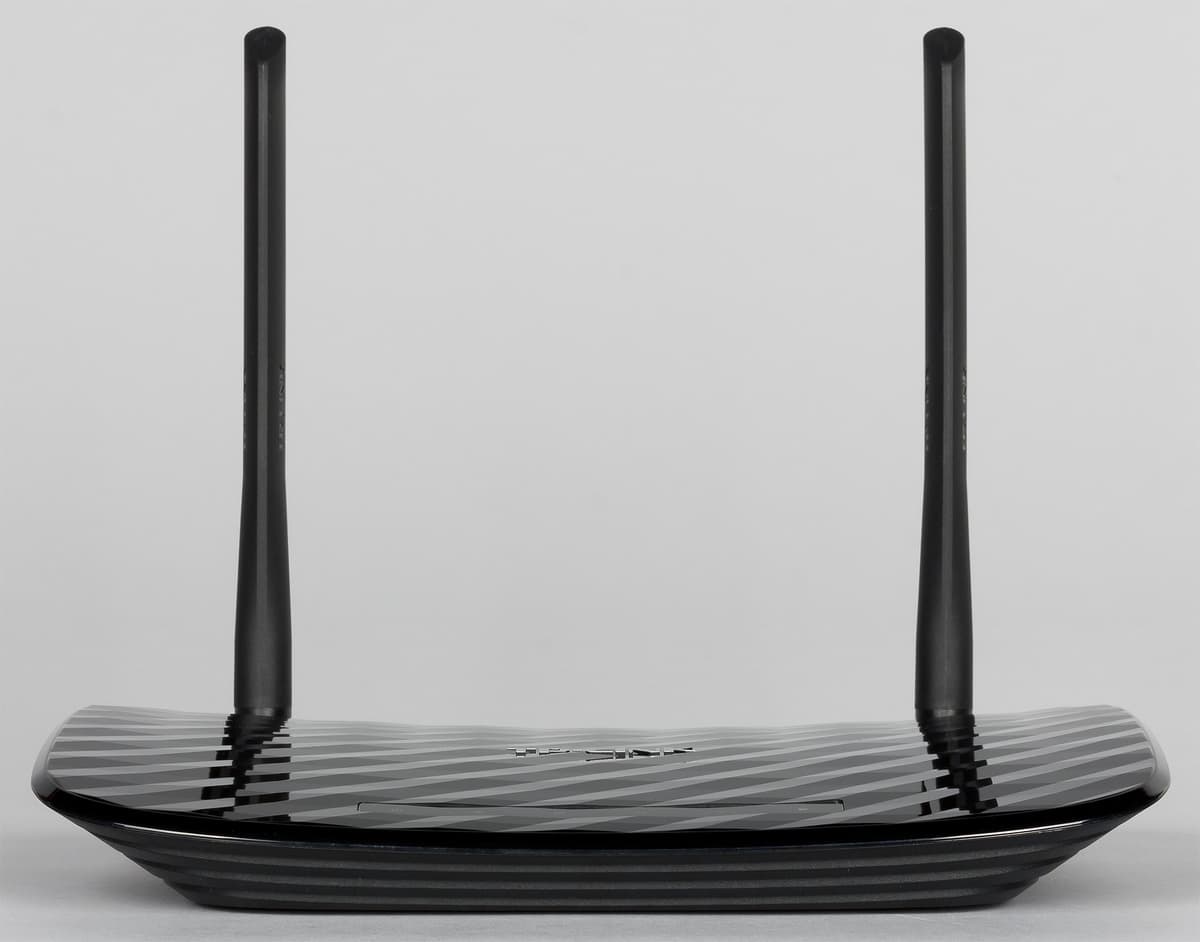

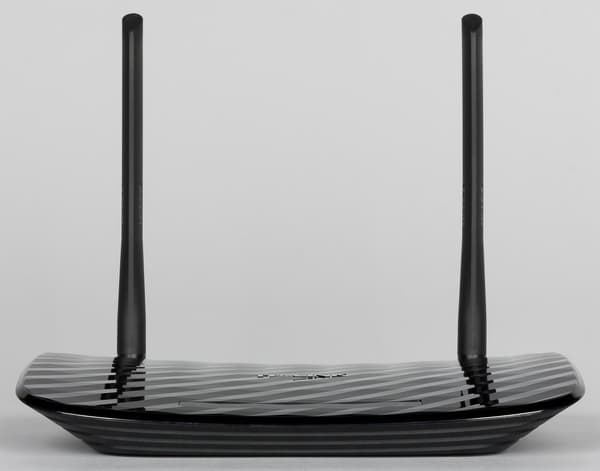

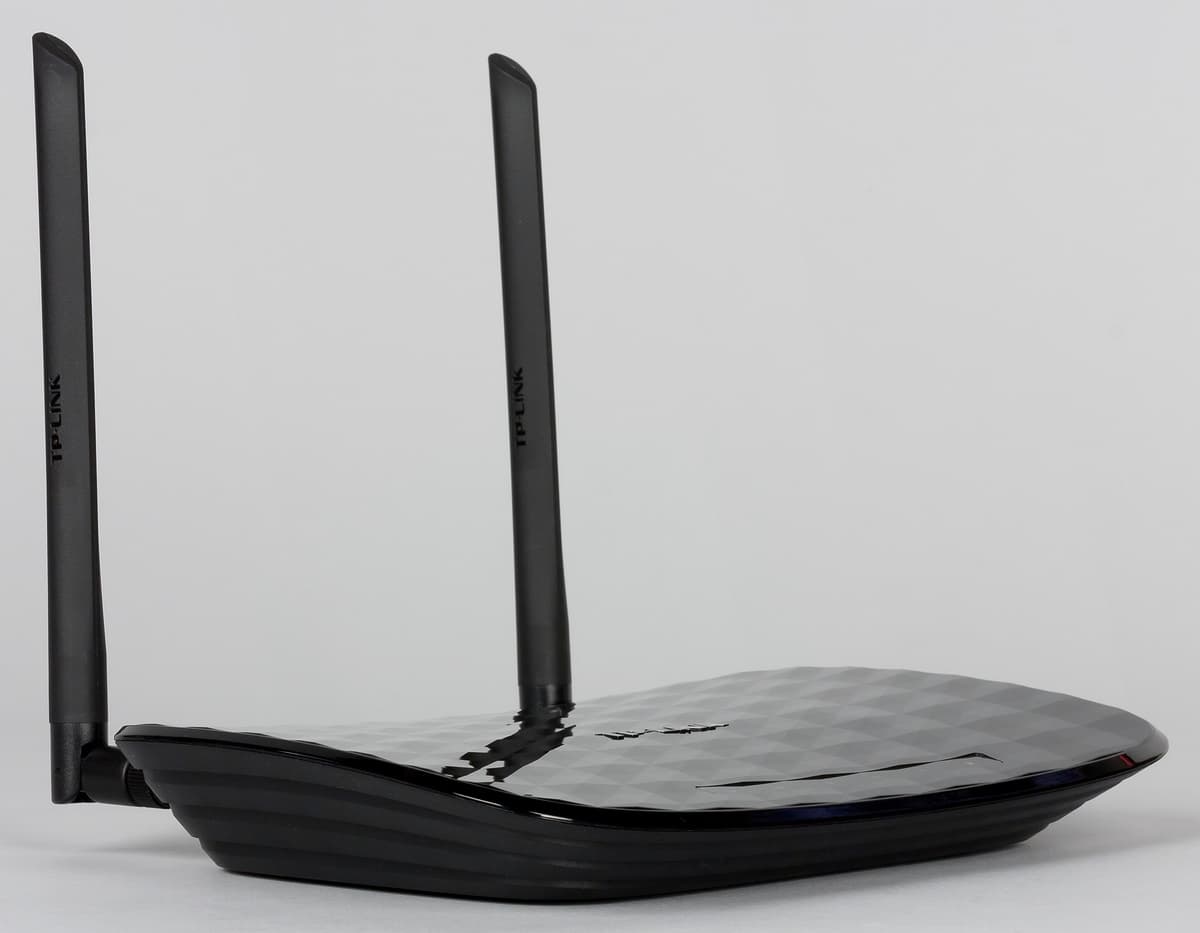

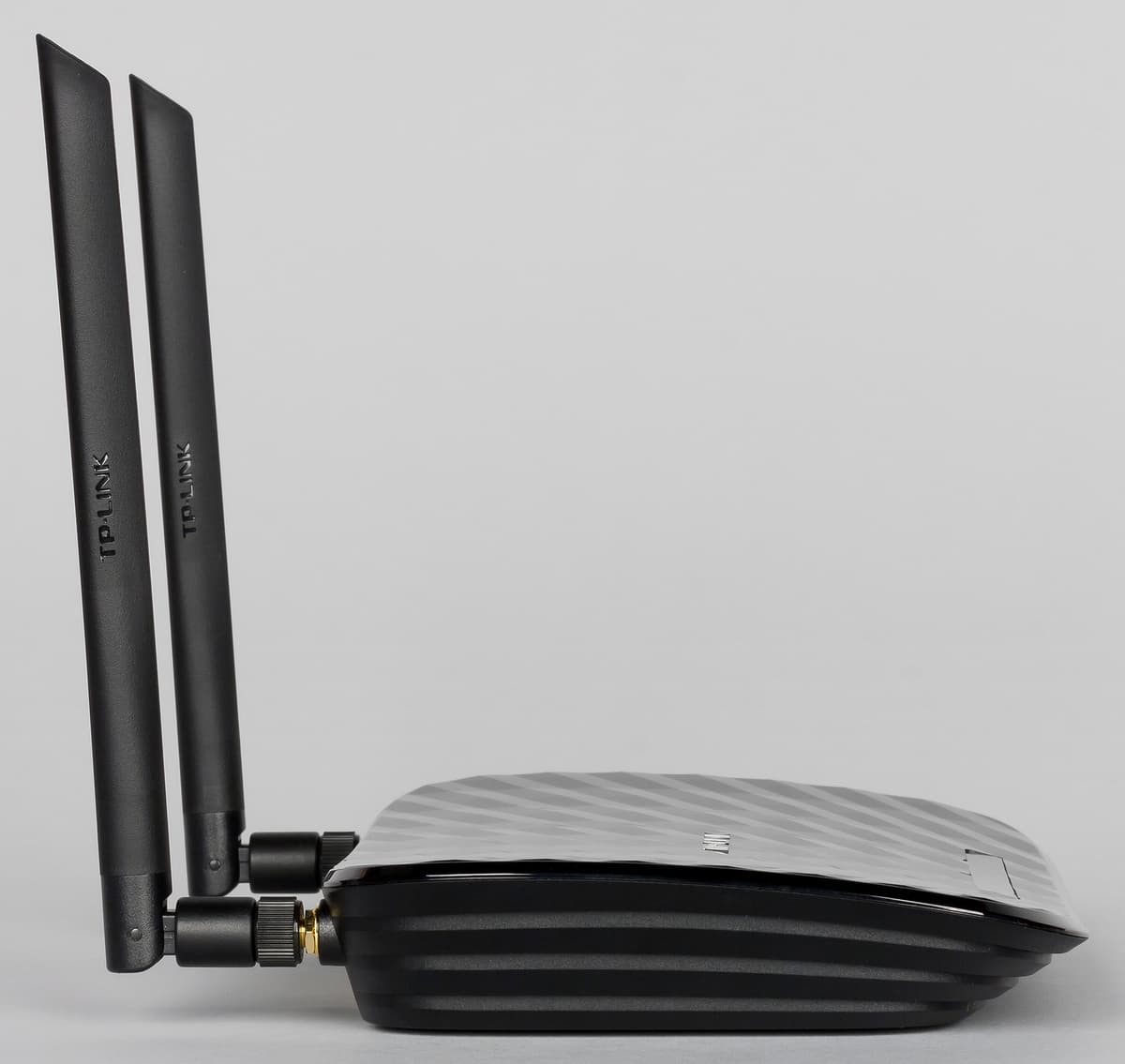

Корпус роутера изготовлен из черного пластика и имеет габаритные размеры около 230×145×40 мм без учета антенн и подключений кабелей.

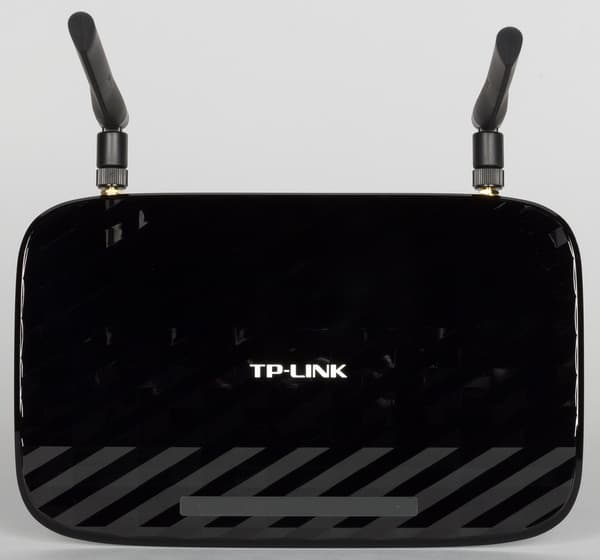

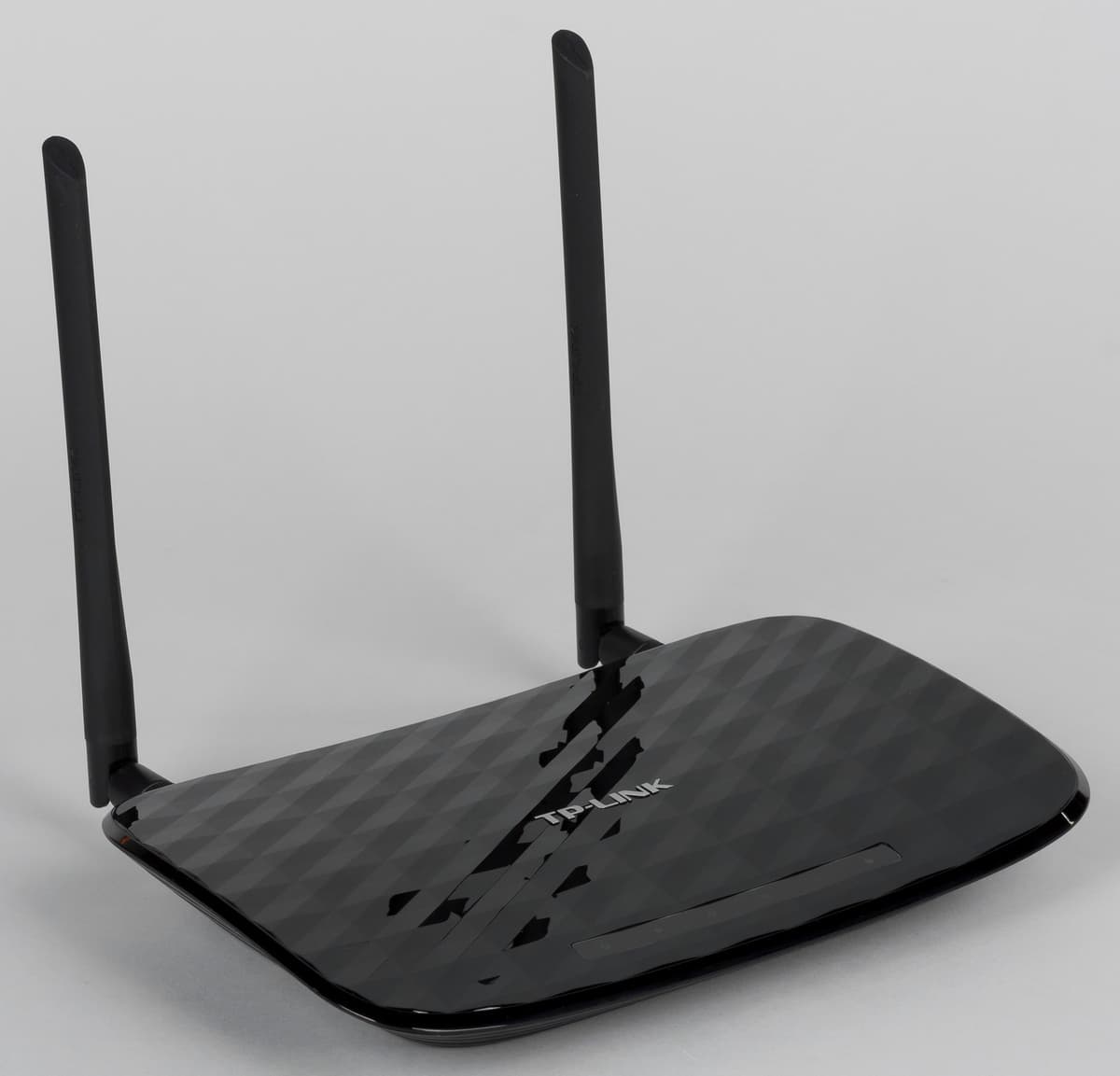

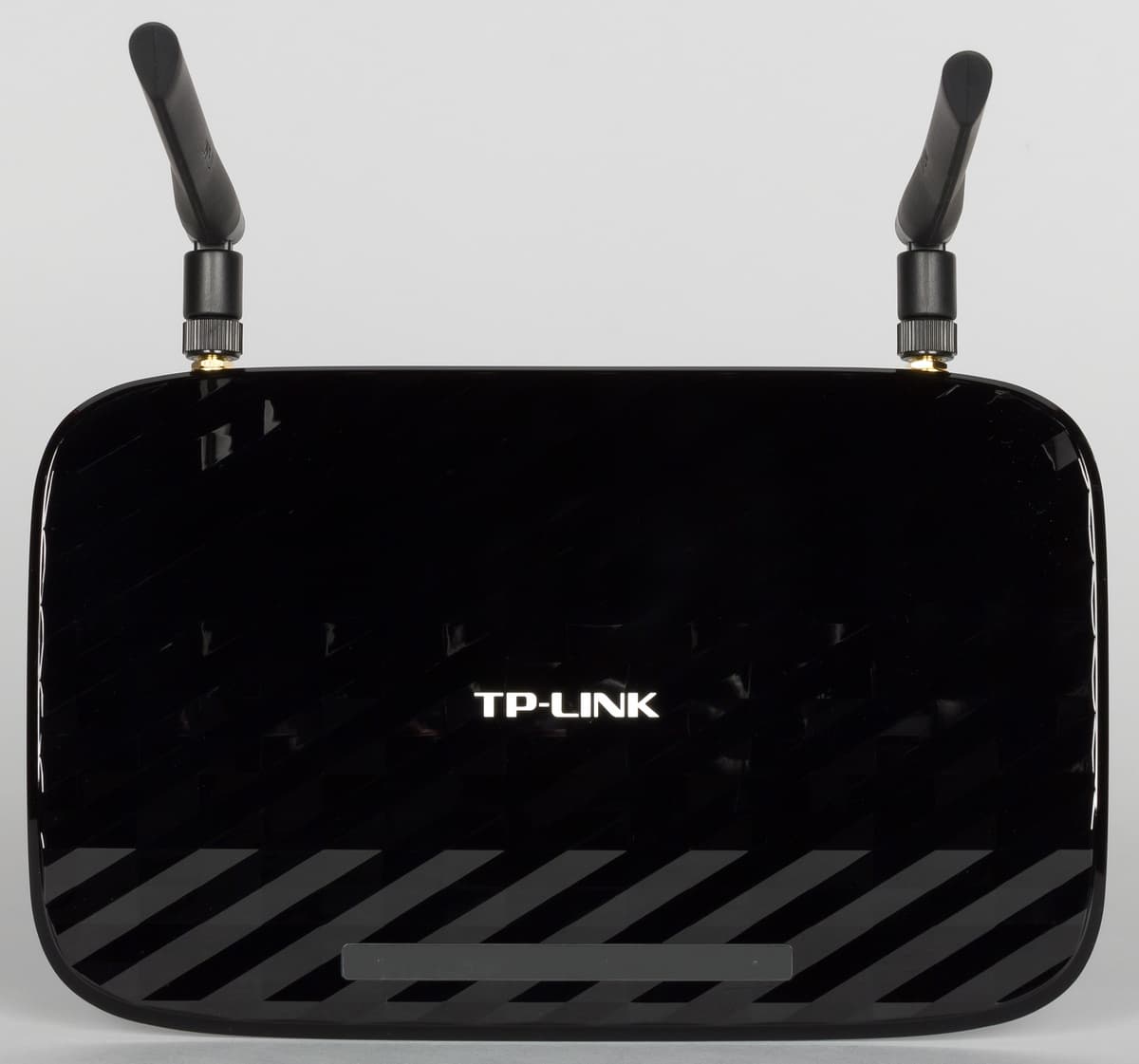

Верхняя глянцевая панель имеет необычную форму и структуру. На ней можно заметить вставку с блоком из шести зеленых светодиодных индикаторов. Остальные части корпуса матовые.

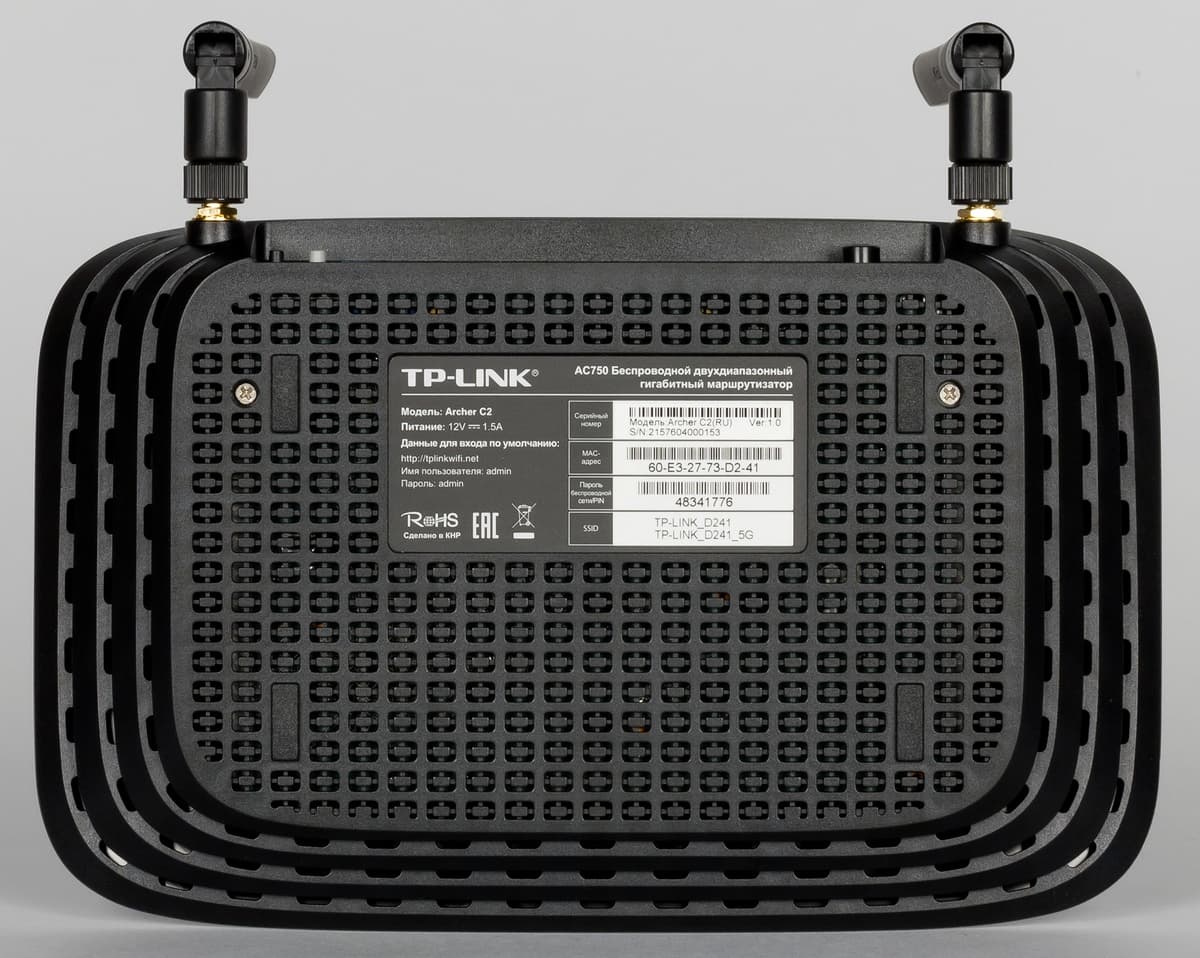

По контуру и на дне корпуса находятся вентиляционные решетки. Опирается устройство на четыре пластиковые ножки. Возможности крепления на стену в этой модели не предусмотрено.

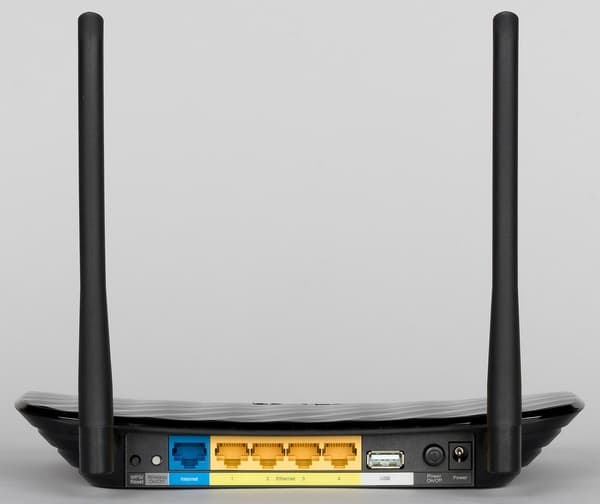

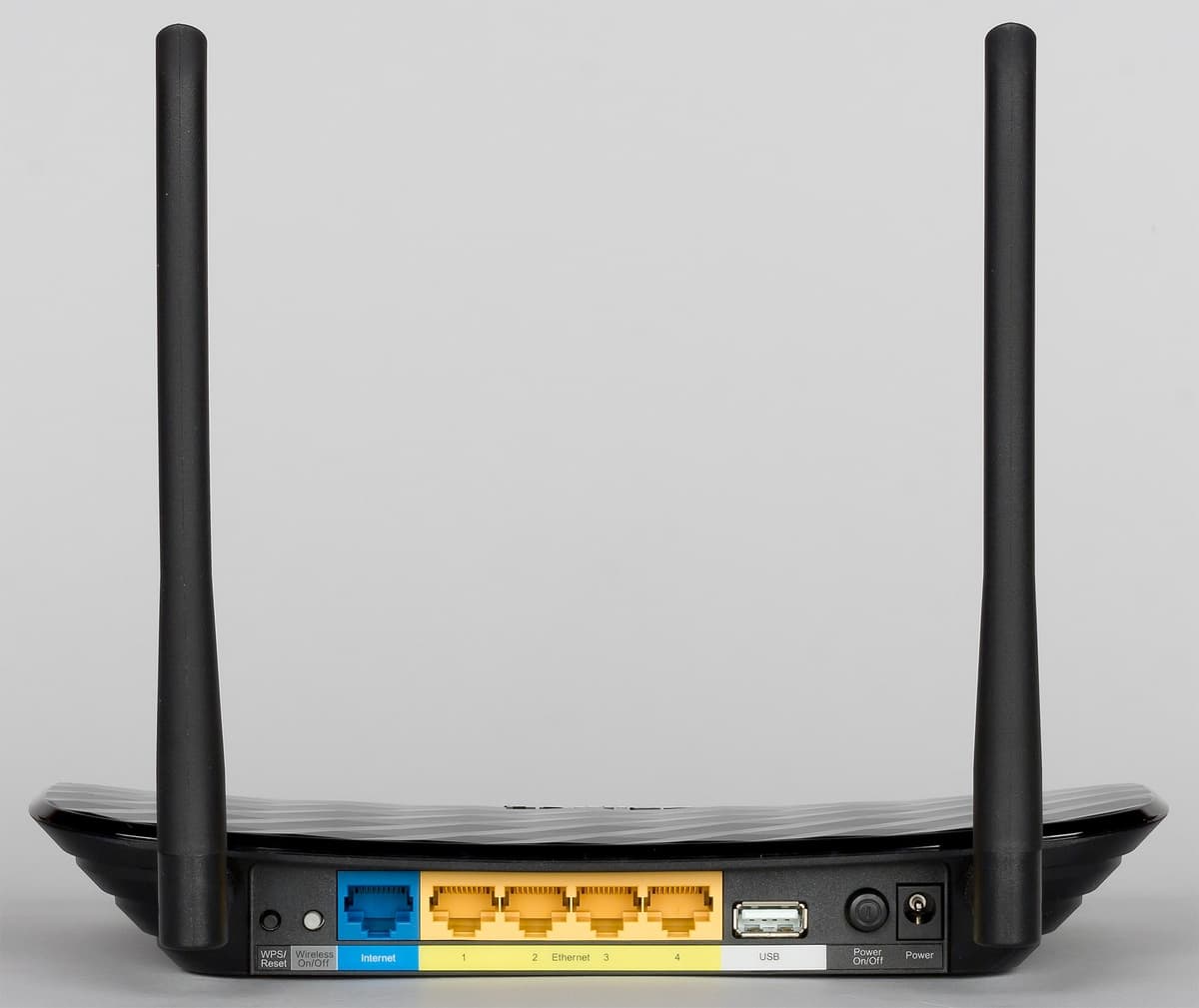

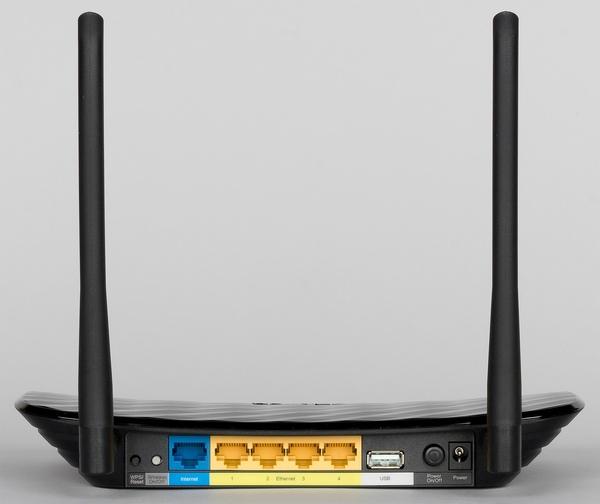

Все разъемы и кнопки расположены сзади. Здесь мы видим два разъема для антенн, пять гигабитных сетевых портов без индикаторов, вход для блока питания с выключателем, порт USB 2.0 и две кнопки — отключения Wi-Fi и установления связи по WPS/сброса настроек. Отметим, что расположены эти элементы достаточно плотно.

В целом, конструкция роутера вполне стандартная. В плюсы можно записать необычный дизайн, а в минусы — отсутствие резиновых ножек и отверстий для крепления на стену.

Аппаратная конфигурация

Устройство основано на популярной в среднем сегменте платформе MediaTek. Основным вычислительным чипом является MT7620A. Он же выступает в роли точки доступа стандартов 802.11b/g/n в диапазоне 2,4 ГГц, обеспечивая максимальную скорость подключения 300 Мбит/с при работе с парой антенн. Также в нем находится контроллер USB 2.0 на один порт. Объем оперативной памяти модели составляет 64 МБ, а прошивка записана в микросхему флэш-памяти на 8 МБ. Для реализации работы сетей 802.11a/n/ac в диапазоне 5 ГГц используется внешний радиомодуль MediaTek MT7610E, обеспечивающий максимальную скорость подключения 433 Мбит/с при работе с одной антенной. Гигабитный сетевой коммутатор на один порт WAN и четыре порта LAN реализован на микросхеме Realtek (вероятно, RTL8367). Радиаторов на микросхемах нет. Во время работы устройство нагревается незначительно. На плате присутствует место для консольного разъема.

Тестирование роутера проводилось с прошивкой версии 0.9.1 0.10 v0032.0 Build 151127 Rel.44188n.

Настройка и возможности

Ничем особенным в прошивке данная модель не выделяется, но пунктов в меню здесь достаточно много. Присутствует весь традиционный набор популярных для бюджетного сегмента функций, расширенный обслуживанием порта USB и некоторыми дополнительными сервисами. Веб-интерфейс настройки имеет перевод на русский язык, встроенную систему подсказок и мастер настройки. Есть возможность удаленного доступа к нему. В параметрах можно изменить номер порта и установить разрешенный IP-адрес удаленной системы.

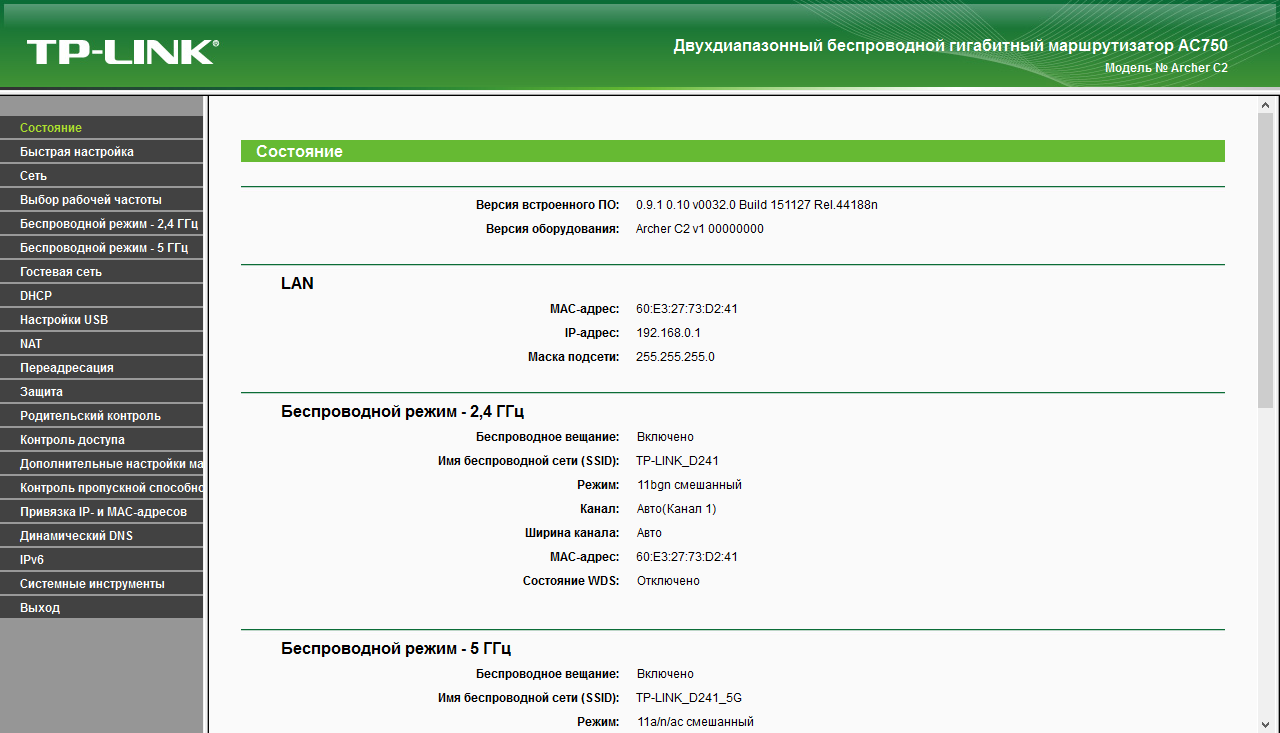

При входе пользователь видит страницу статуса, на которой представлена информация о состоянии роутера, включая версию прошивки и текущие параметры сетевых интерфейсов.

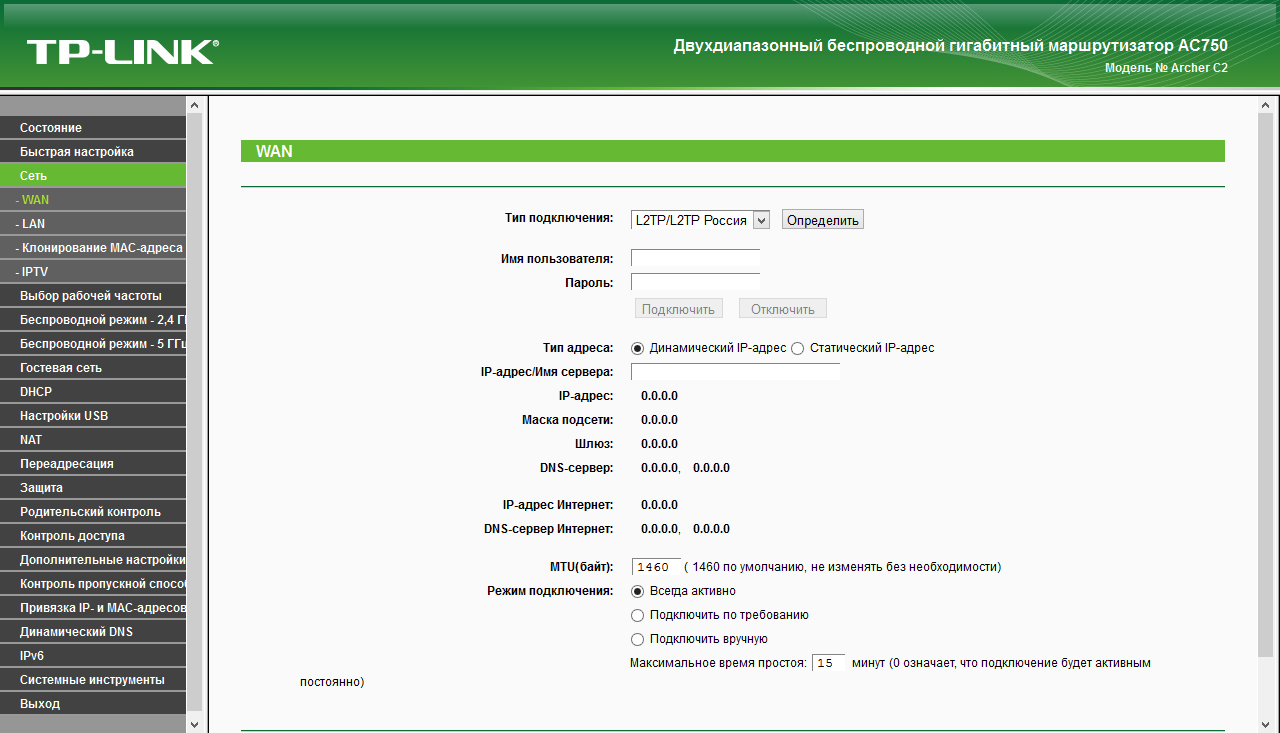

Для подключения к интернету по проводу поддерживаются режимы IPoE, PPPoE, PPTP, L2TP. Предусмотрена возможность доступа к ресурсам локальной сети провайдера одновременно с работой через VPN-сервер. Также в роутере реализованы клиент динамического DNS с тремя сервисами, изменение MAC-адреса порта WAN, отключение NAT, просмотр таблицы маршрутизации и добавление собственных записей в нее, работа с протоколом IPv6. Для услуги IPTV можно использовать режим моста (с любым числом портов для приставок), мультикаст и VLAN (включая Triple-Play для интернета, телевидения и телефона). Реализован пропуск VPN-трафика, а также ALG для популярных протоколов.

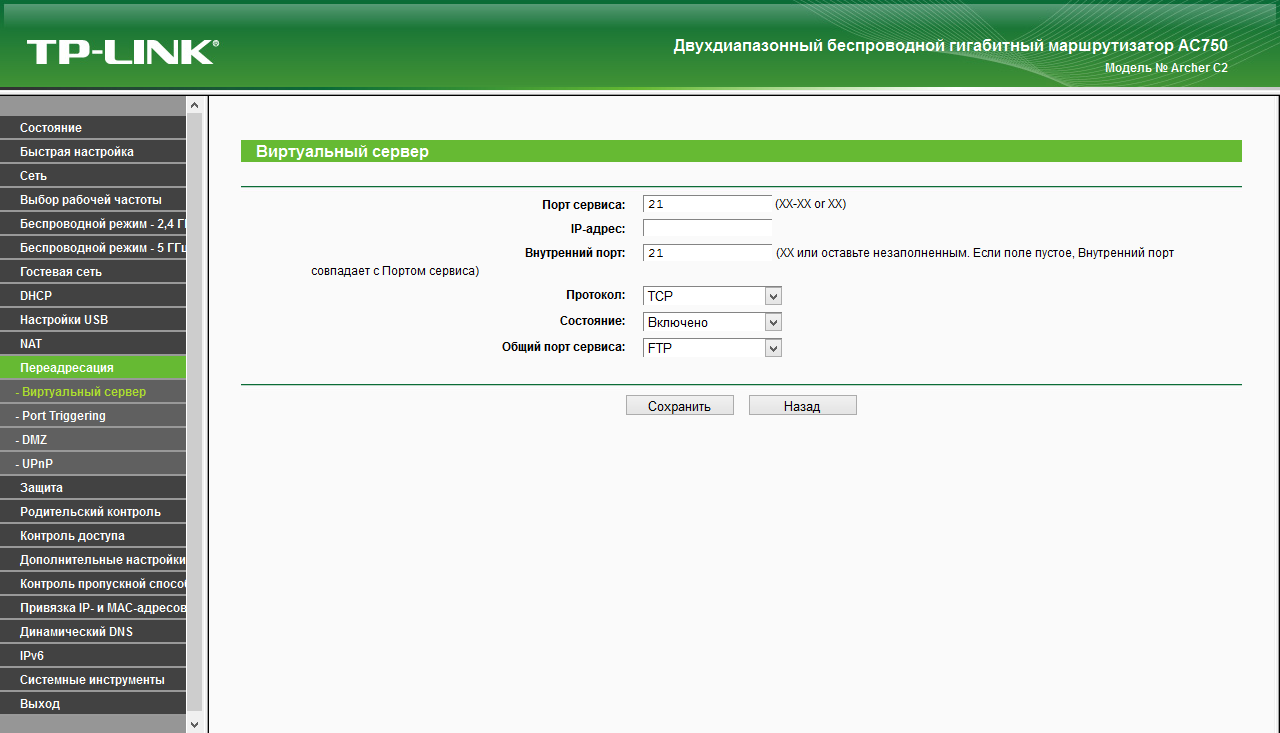

Для доступа к ресурсам локальной сети из интернета в дополнение к протоколу UPnP и технологии DMZ есть и возможность ручной настройки правил переадресации и переключения портов. Отметим, что в правилах можно указывать отличающийся от внешнего номер для внутреннего порта.

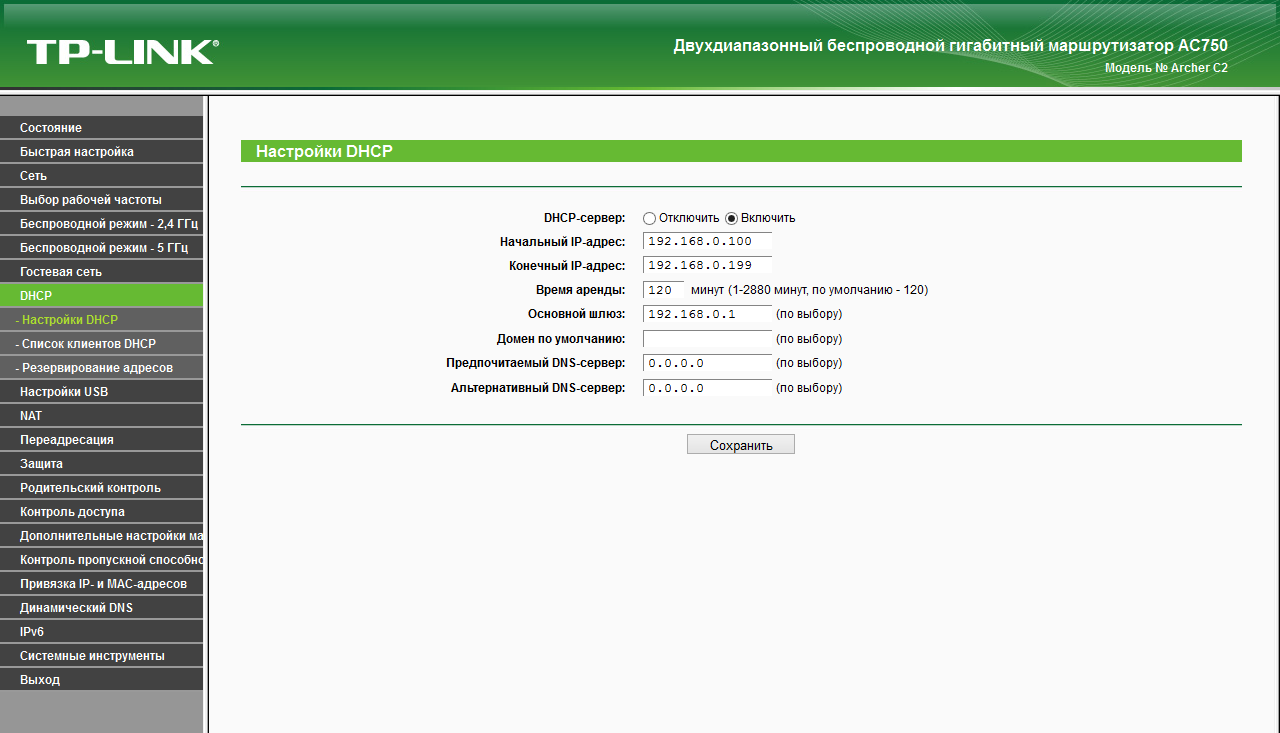

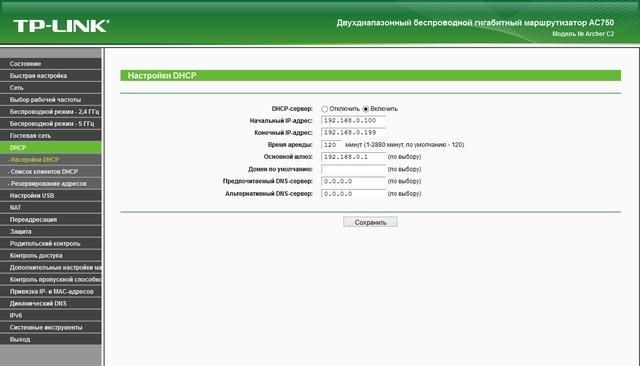

Для локального сегмента сети можно выбрать адрес роутера, настроить работу сервера DHCP, зарезервировать адреса для клиентов.

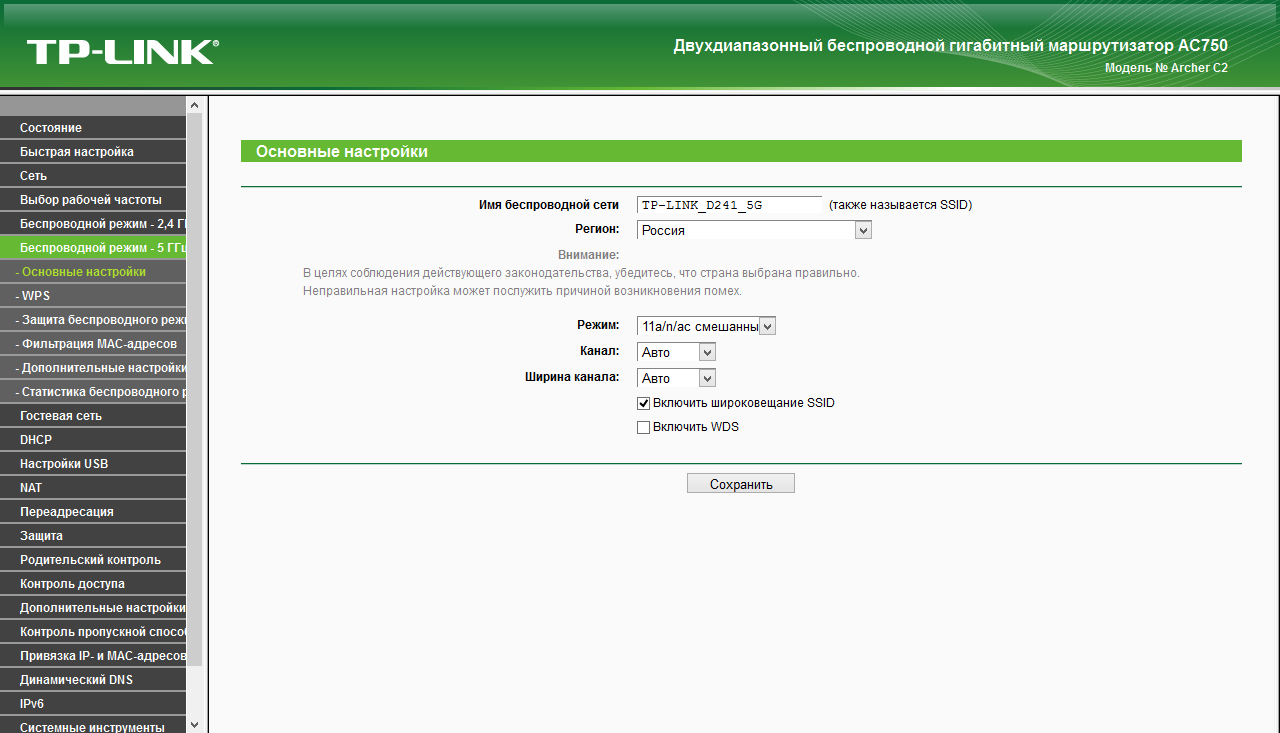

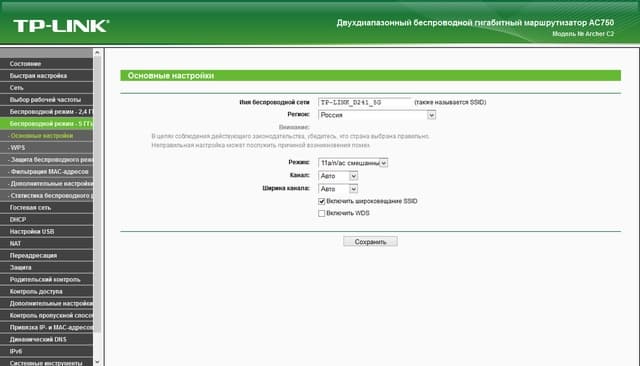

Роутер имеет две беспроводные точки доступа для диапазонов 2,4 ГГц и 5 ГГц, поддерживающие стандарты 802.11b/g/n и 802.11a/n/ac соответственно. Причем есть возможность их независимого отключения. Набор настроек дублируется, так что посмотрим только на один диапазон. Стандартный набор опций включает в себя выбор имени беспроводной сети, региона, режима, номера и ширины канала. Для диапазона 5 ГГц поддерживаются каналы 36—64 и 149—161.

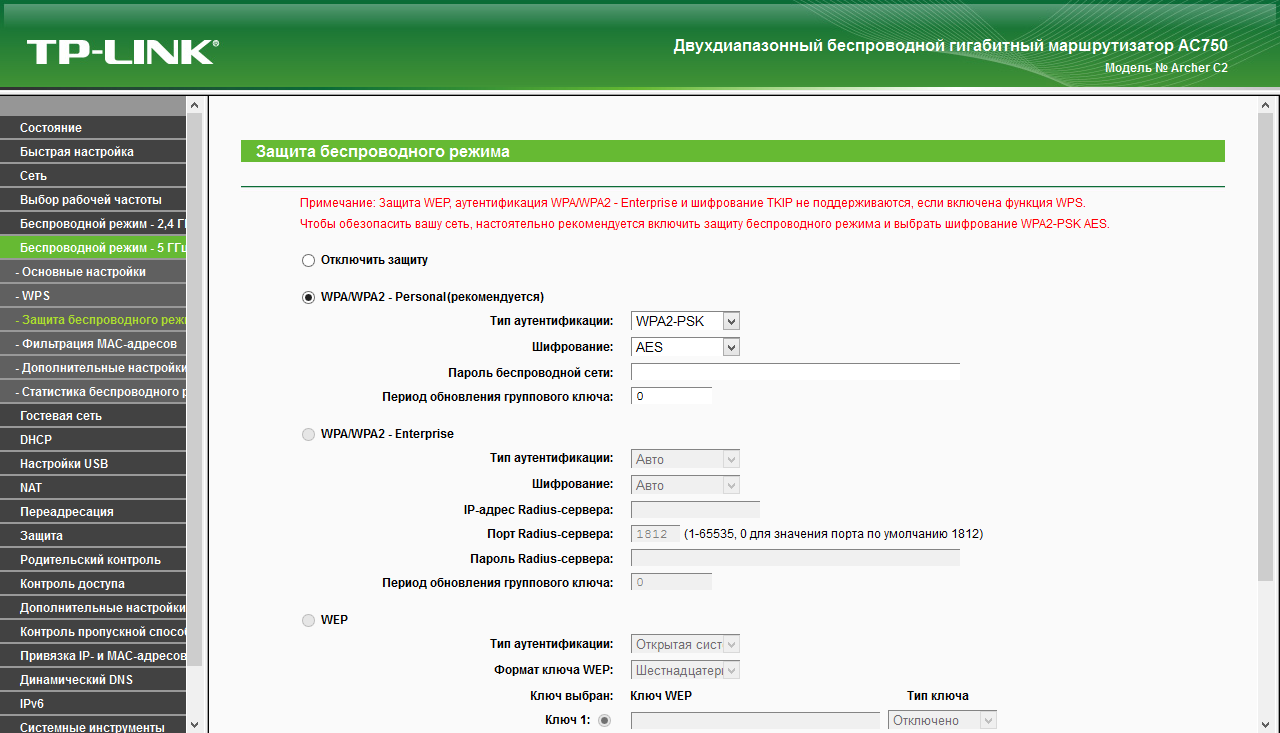

Роутер поддерживает технологию WPS, а в список возможных режимов защиты входят не только WPA/WPA2 с паролем, но их варианты с сервером RADIUS.

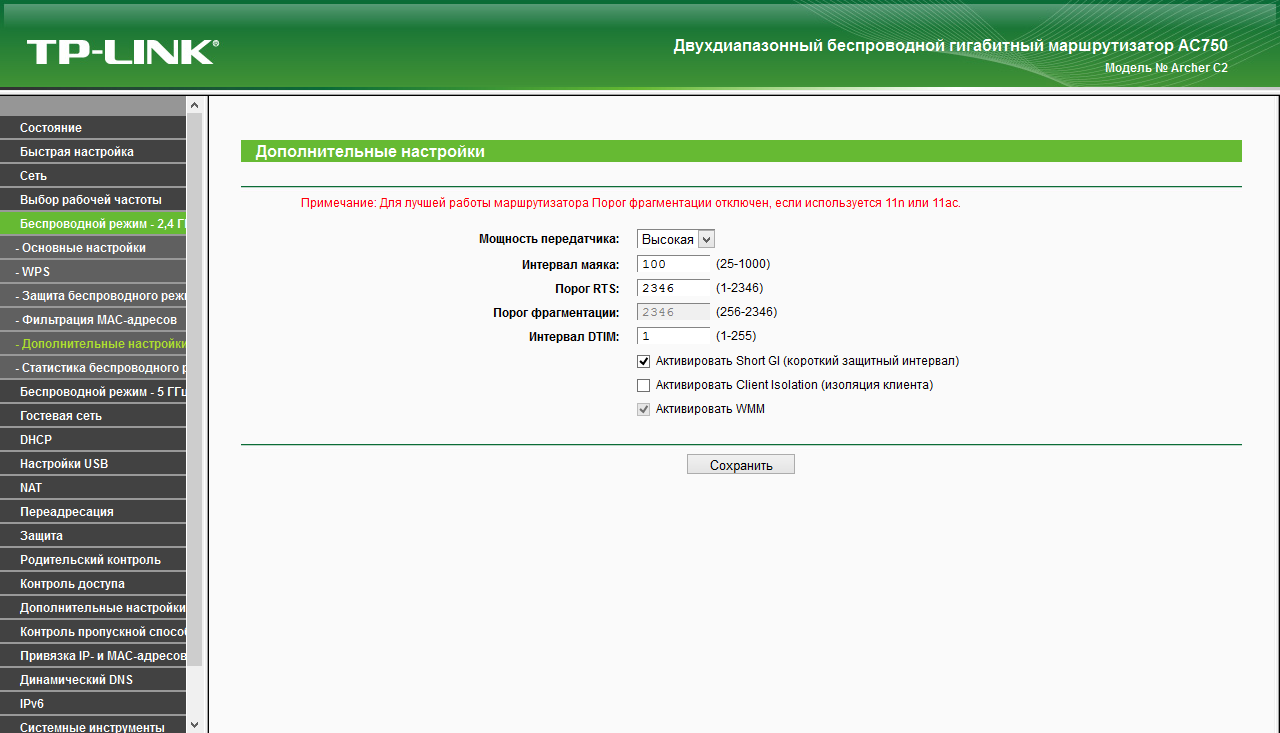

Из дополнительных опций есть возможность регулировки мощности передатчика (список из трех позиций), установка черного или белого списка доступа, проверка текущих клиентов и объема трафика для них. К сожалению, скорость подключения узнать не получится.

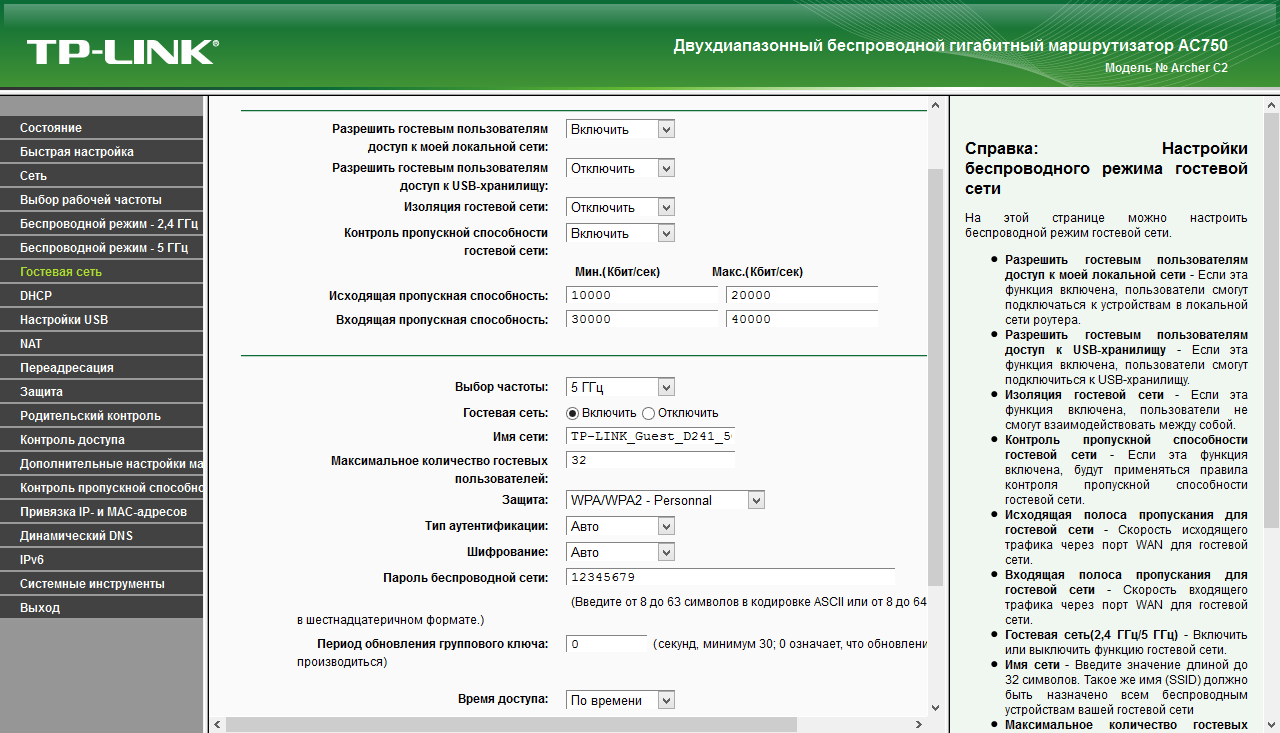

Роутер умеет создавать гостевые беспроводные сети — по одной в каждом диапазоне. При этом пользователь может ограничить время работы сетей расписанием или включать их на заданный промежуток времени. Есть возможность разрешить клиентам гостевых сетей иметь доступ к устройствам в локальном сегменте сети, а также к USB-накопителям. Также интересно выглядит опция по ограничению скорости гостевых сетей.

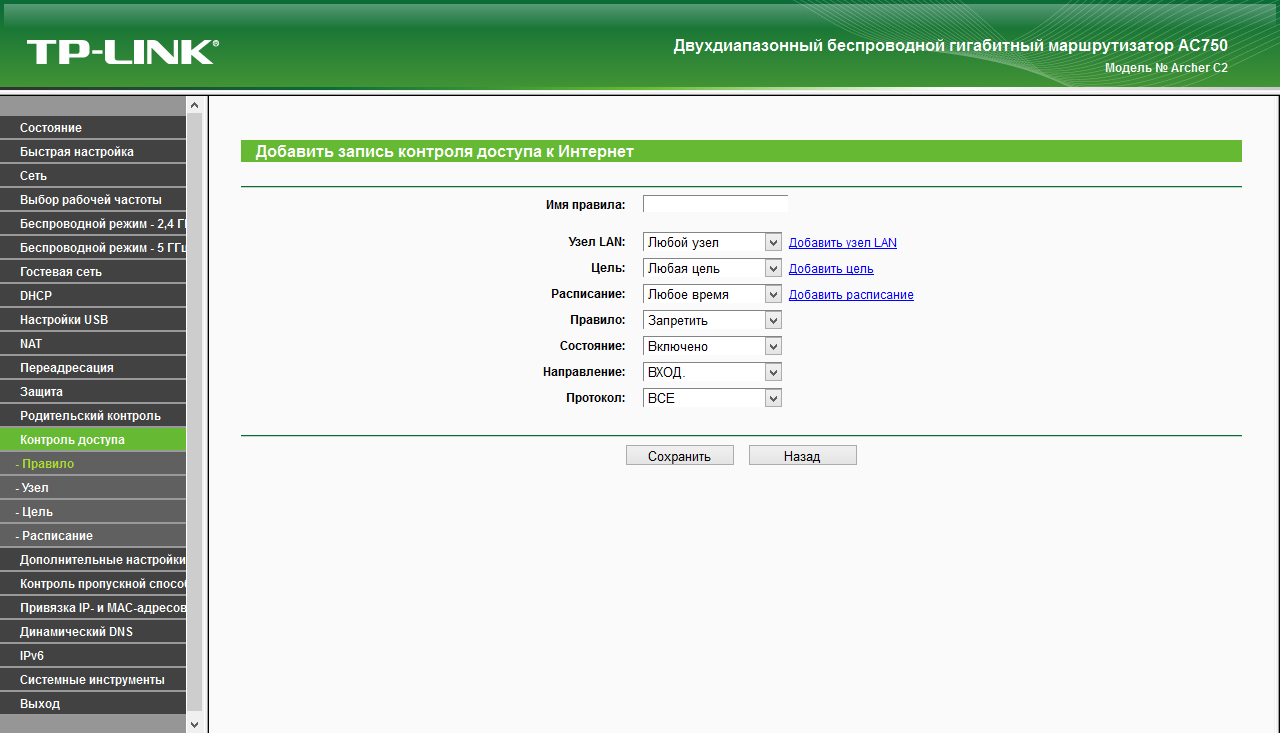

Встроенный межсетевой экран может помочь в защите от DoS-атак и имеет возможность программирования правил доступа с использованием шаблонов, включая расписание.

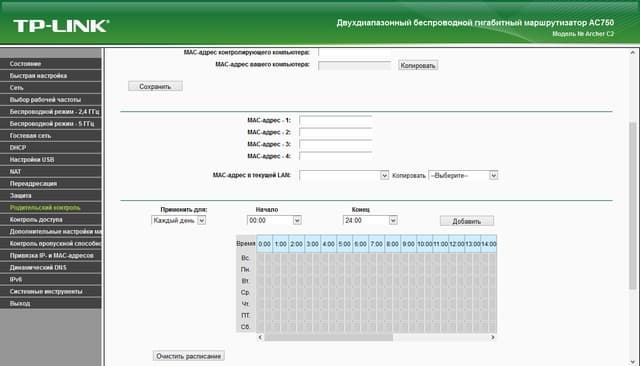

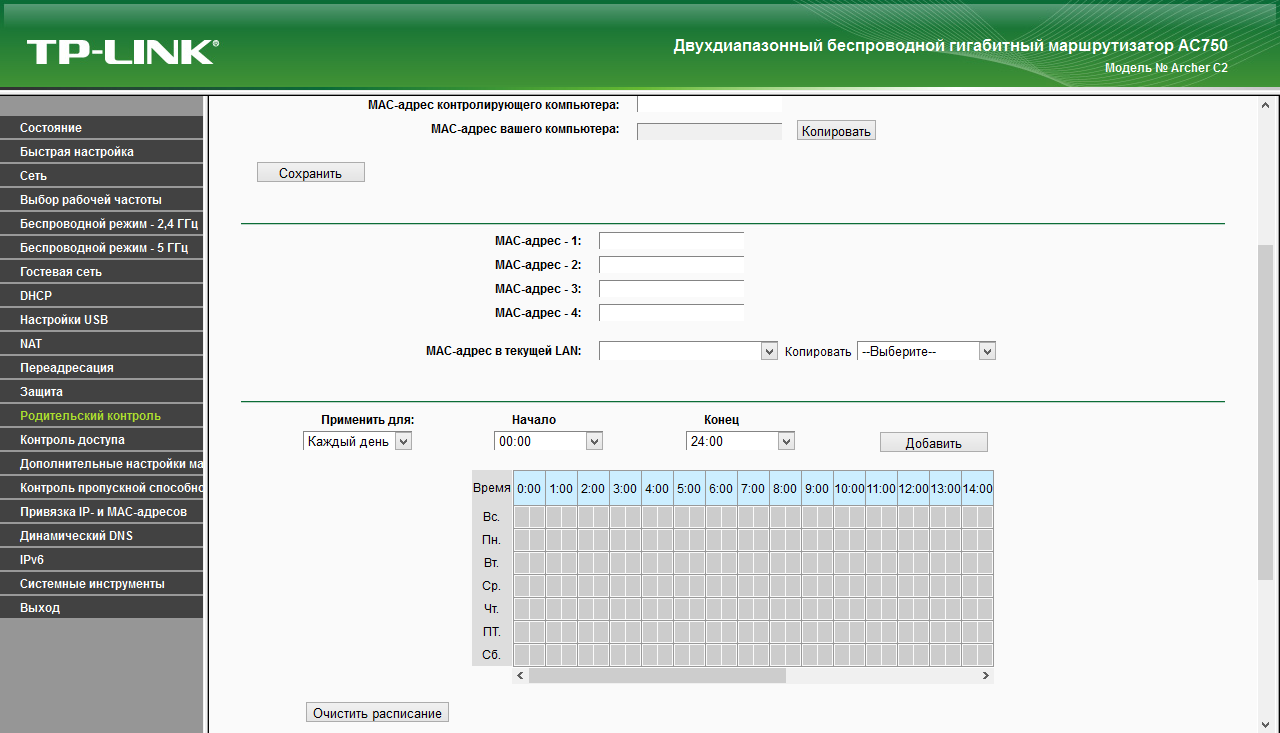

Функция «Родительский контроль» позволяет установить недельное расписание доступа к интернету для четырех клиентов локальной сети. Последние при этом выбираются по MAC-адресам.

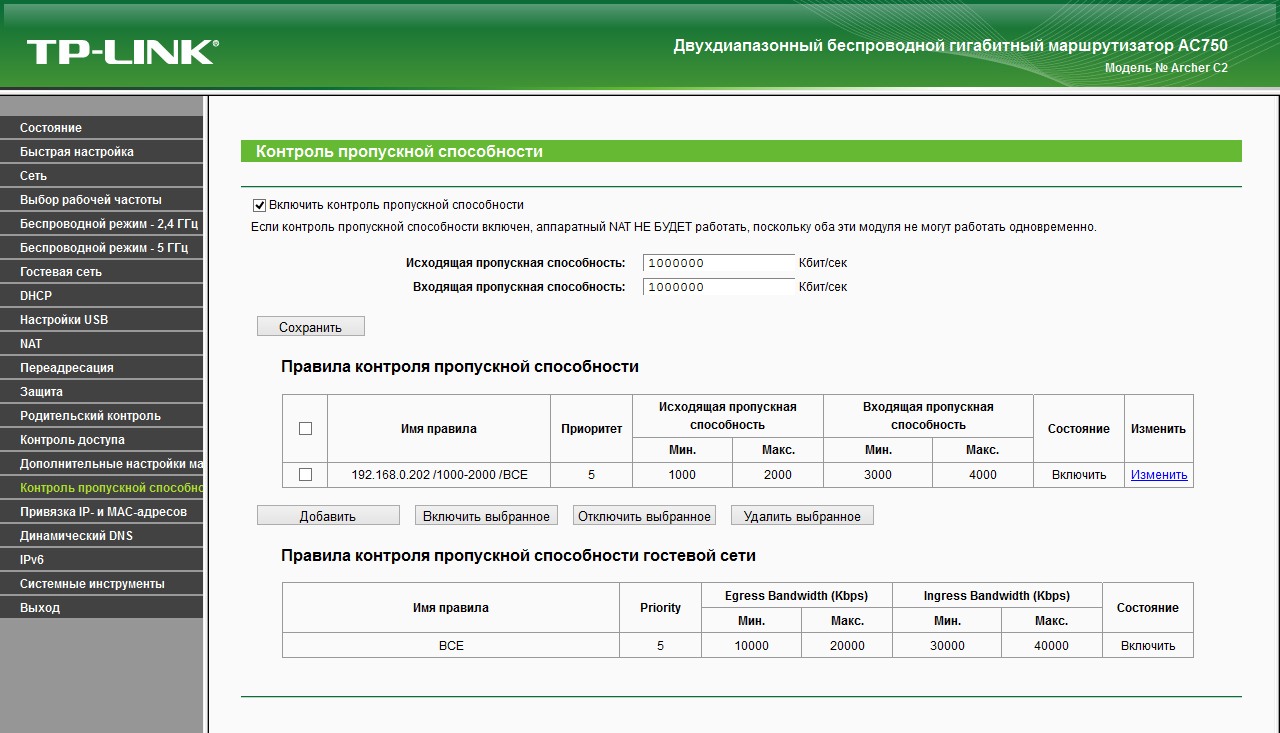

В прошивке устройства присутствует сервис контроля пропускной способности. Наиболее востребован он будет для установки ограничений клиентам гостевых беспроводных сетей. Но при необходимости вы можете запрограммировать и дополнительные правила для любых устройств по IP-адресам или диапазонам. Отметим, что включение данной функции отключает аппаратный NAT, и гигабитные скорости устройство обеспечить уже не может, но на массовых тарифах до 100 Мбит/с это практически не сказывается.

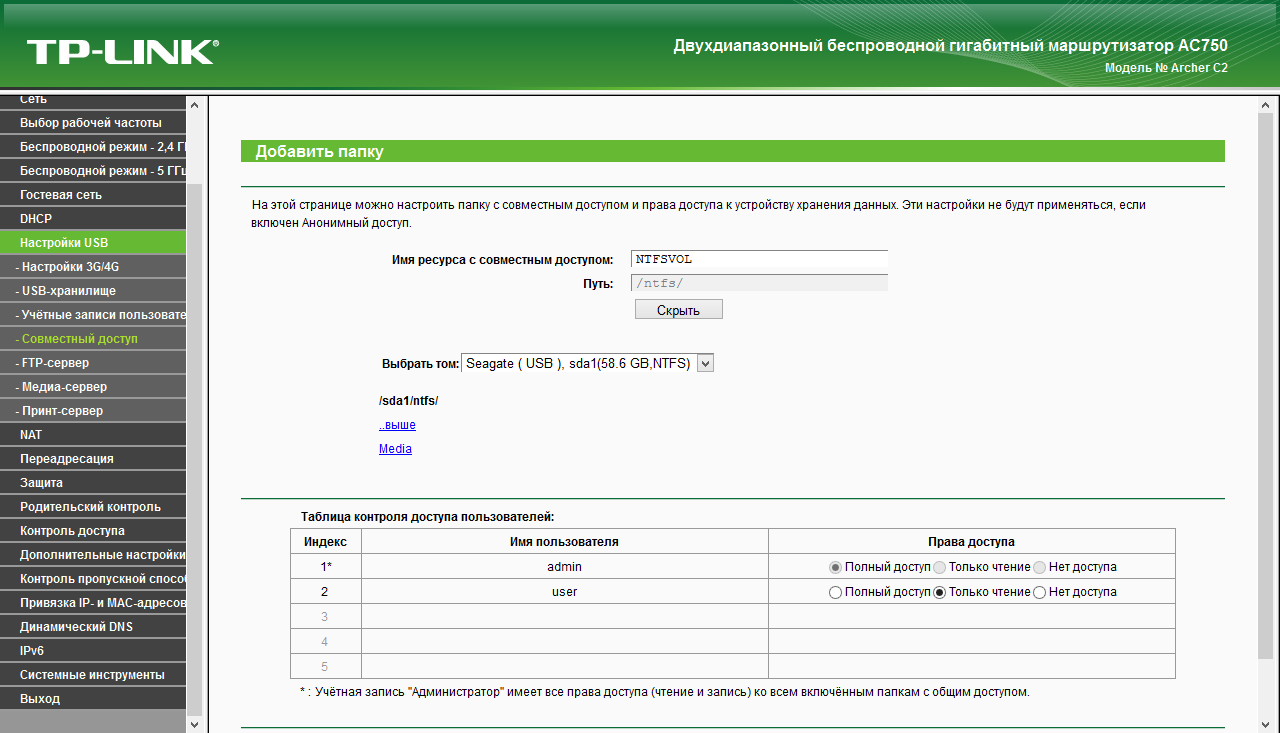

Роутер оборудован одним портом USB 2.0 и поддерживает подключение накопителей, принтеров и модемов 3G/4G. На дисках можно использовать файловые системы NTFS и FAT32. Предусмотрен контроль доступа для четырех пользователей, не считая администратора, для расположенных на дисках папок.

Допускается использование USB-хаба, однако даже в этом случае можно использовать не более двух дисков одновременно.

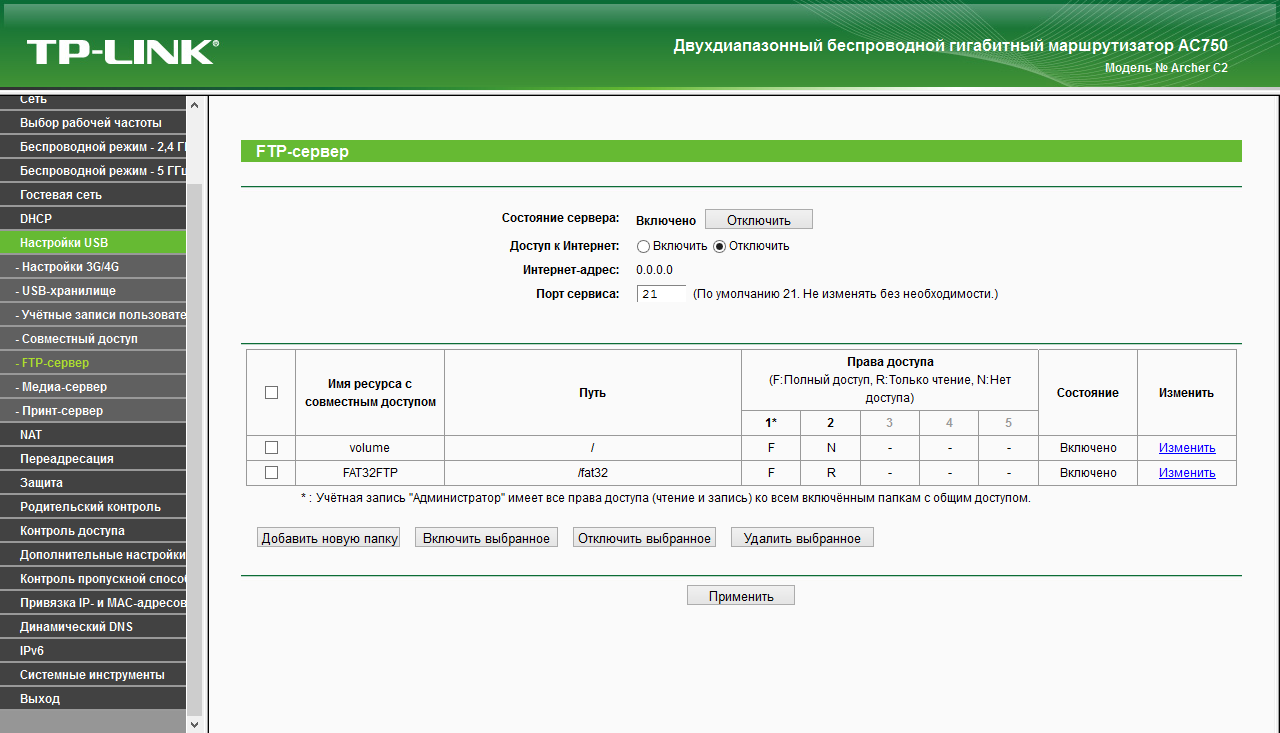

Кроме работы по протоколу сетей Windows, можно подключиться к диску и по FTP. При этом для сервера можно изменить номер порта, а также разрешить доступ к нему из интернета.

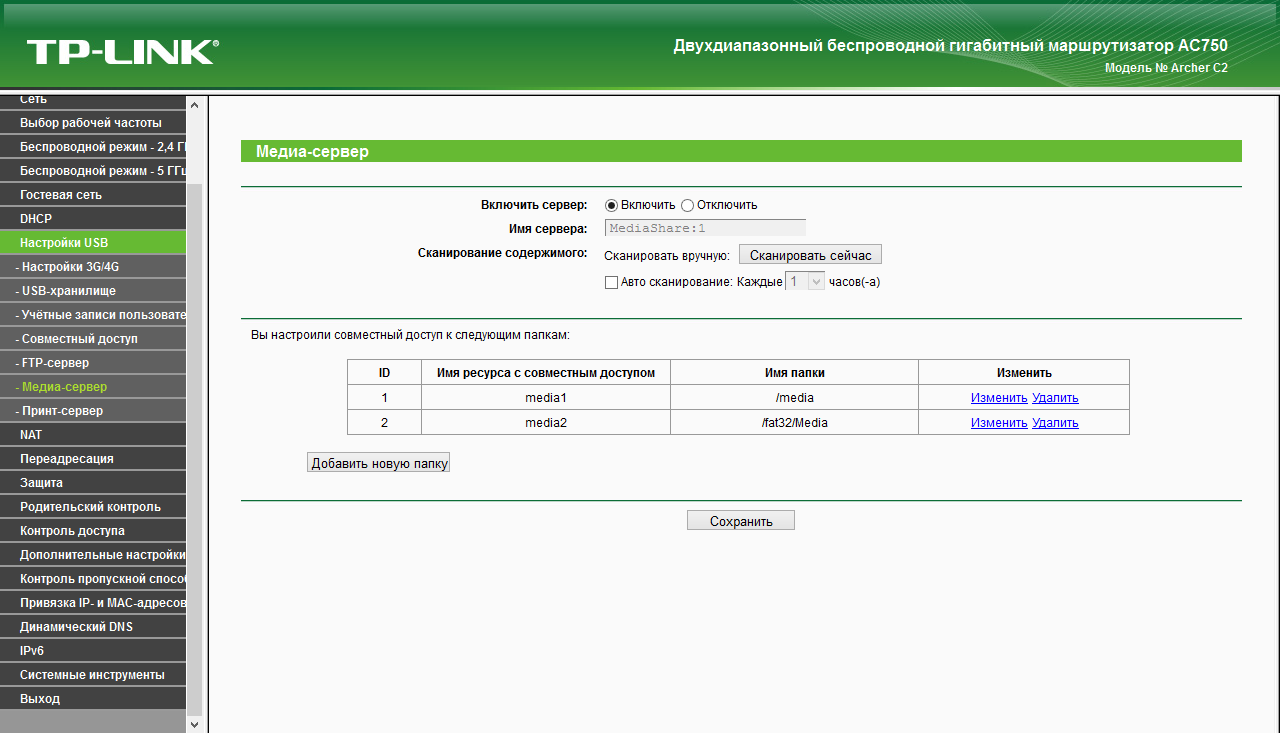

Реализован в устройстве и медиасервер DLNA. Отметим, что сканируемые папки можно выбрать самостоятельно. Сервер поддерживает такие популярные форматы файлов, как jpeg, mp3, mp4, mkv и другие.

Для реализации сетевой печати из операционных систем Windows и OS X необходимо установить специальное фирменное программное обеспечение. Оно позволяет также воспользоваться функциями сканера в МФУ.

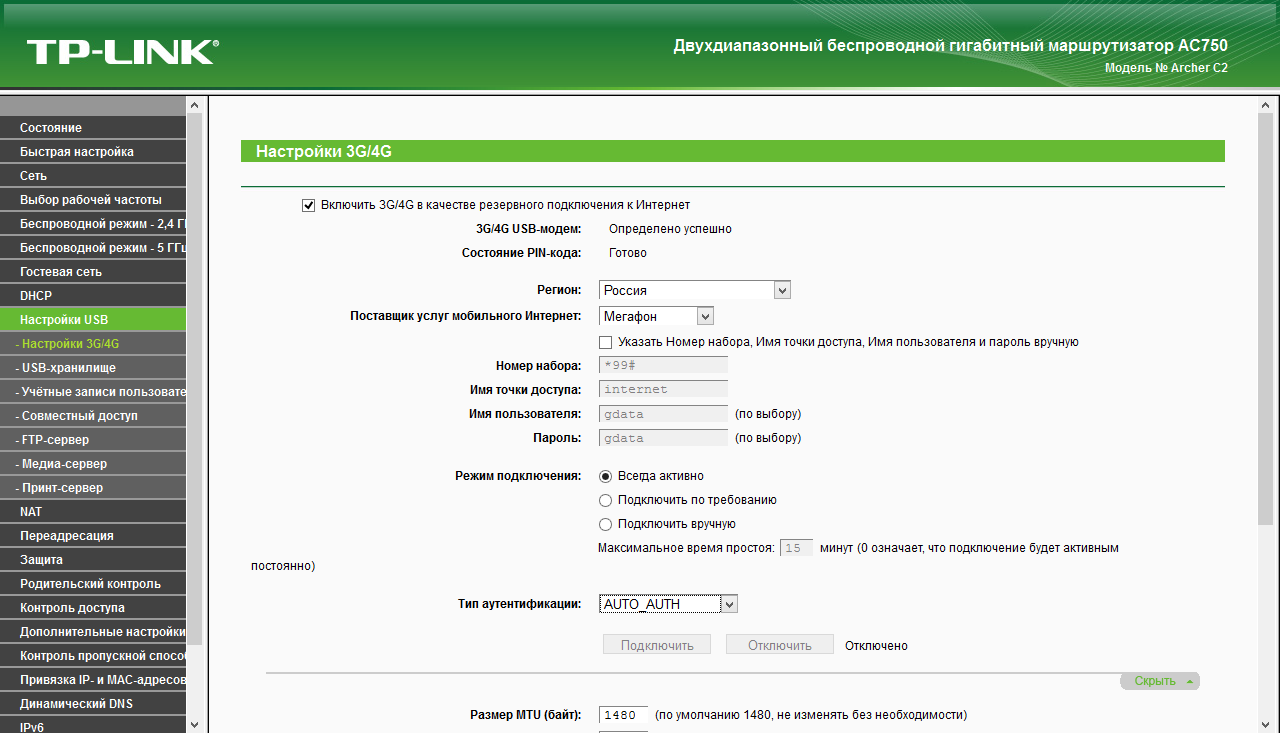

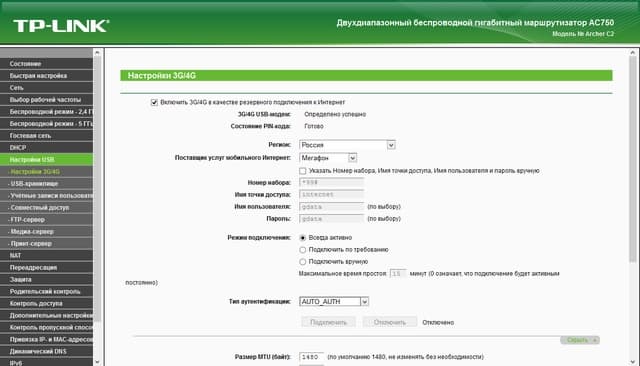

Подключение сотового модема поможет организовать резервный канал в интернет (или основной, если не подключать кабель). Список совместимых моделей приводится на сайте. В него входят как устройства прошлых поколений для сетей 3G, так и некоторые современные модемы с поддержкой 4G и быстрых программных интерфейсов. В частности, с Huawei E392 и московским оператором Мегафон мы получили скорость более 40 Мбит/с в обе стороны.

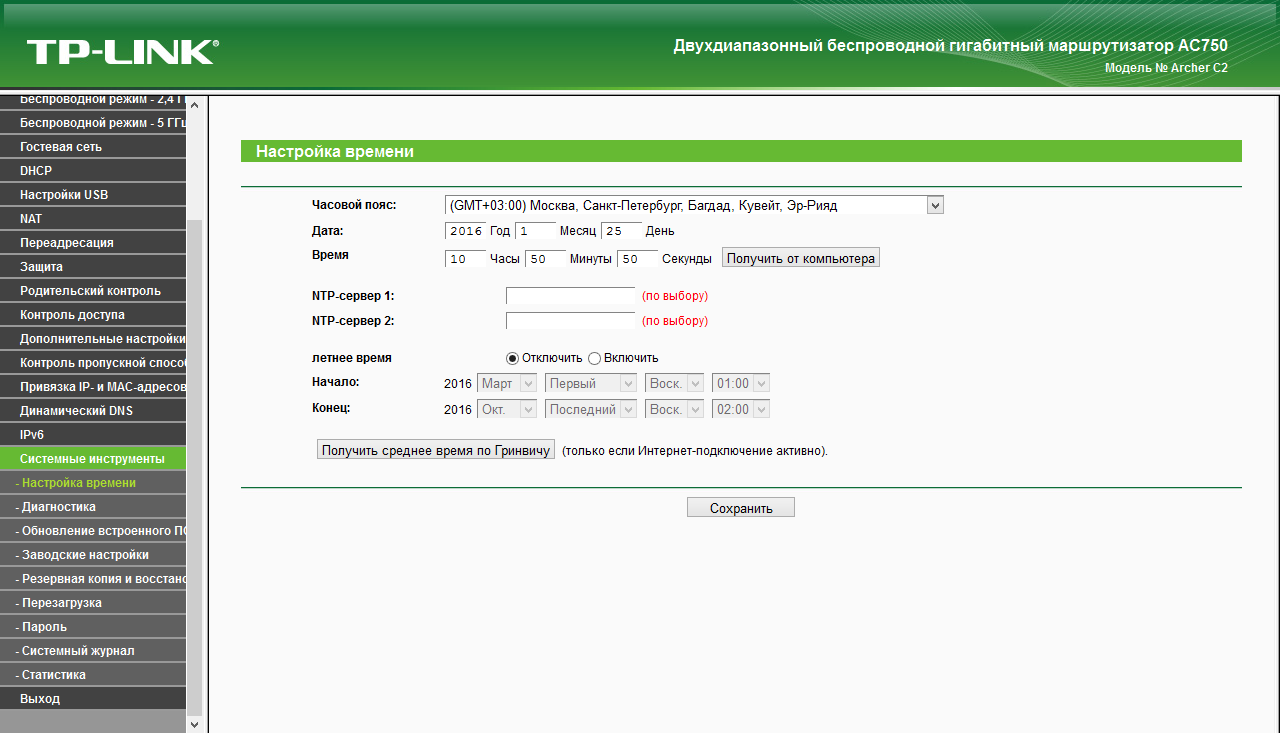

В набор системных настроек входят привычные пункты изменения пароля, обновления прошивки, работа с конфигурацией и настройка времени. Дополнительно представлены пара диагностических утилит, кнопка перезагрузки, сервис подсчета трафика с разбивкой по клиентам локальной сети и журнал событий. Последний может сохраняться локально в устройстве или отправляться на внешний сервер syslog.

Кроме традиционного веб-интерфейса, настроить роутер можно и через фирменное мобильное приложение, доступное для Android и iOS.

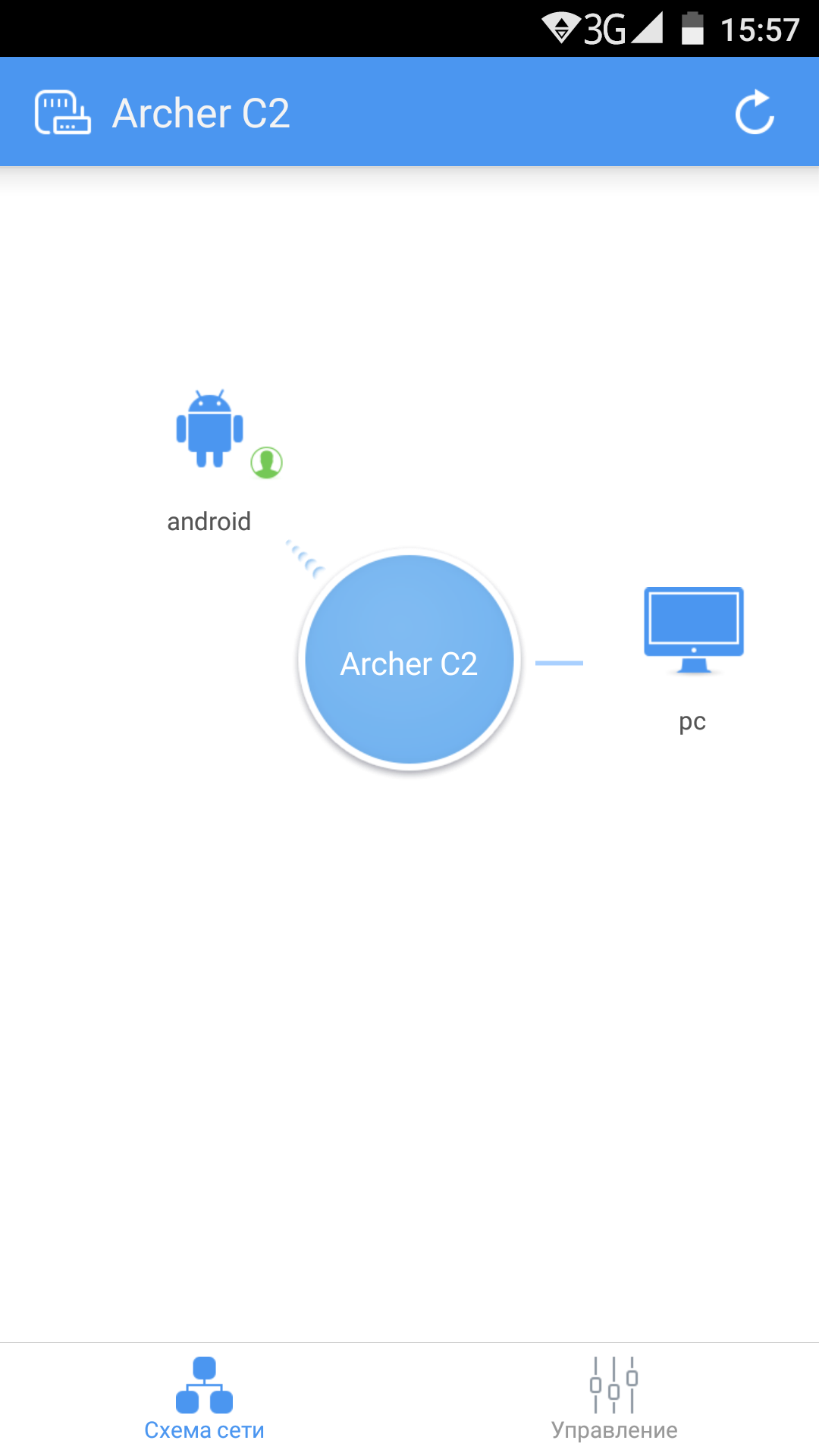

В нем есть удобная схема сети с указанием всех подключенных к роутеру клиентов. Есть возможность изменения имени и выбора значка. Также доступна операция блокировки доступа.

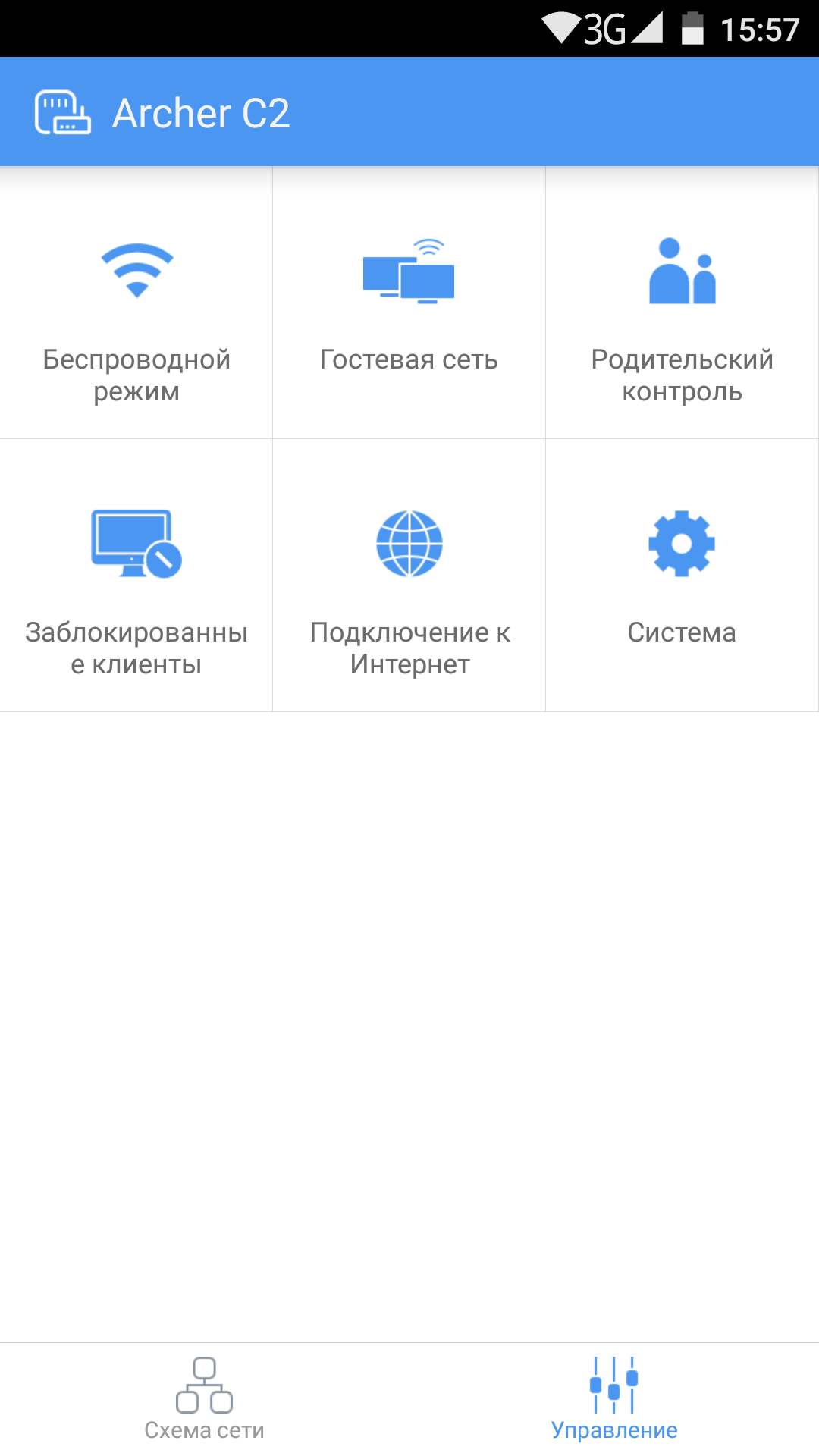

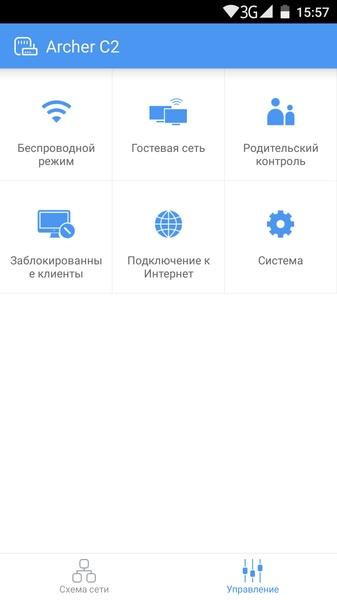

На экране режима настройки присутствуют несколько значков, которых будет достаточно для установки основных параметров работы устройства. В частности, здесь есть выбор опций подключения к интернету, управление беспроводными сетями (включение/отключение сети, изменение имени и пароля), изменение пароля администратора, родительский контроль, перезагрузка и сброс настроек.

Производительность

Используемая в устройстве SoC Mediatek MT7620A нам уже встречалась и зарекомендовала себя в тестах производительности с хорошей стороны. Напомним, что для реализации гигабитных портов с данной микросхемой требуется использование внешнего коммутатора, что сказывается на стоимости решения.

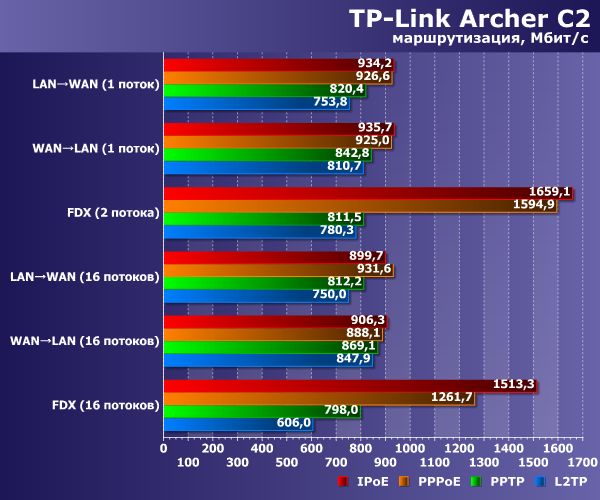

Посмотрим, насколько хорошо удалось разработчикам TP-Link оптимизировать прошивку для данной платформы. На первом графике указаны скоростные показатели в задачах маршрутизации с режимами подключения IPoE, PPPoE, PPTP и L2TP.

Производительность TP-Link Archer C2

Как мы видим, Archer C2 в этих тестах уверенно обгоняет своего старшего брата, который основан на платформе Qualcomm. Впрочем, надо учесть, что Archer C7 мы тестировали достаточно давно, и возможно, прошивки для него сегодня стали лучше. В целом, результаты заслуживают отличной оценки. В IPoE и PPPoE благодаря аппаратному NAT можно получить практически полную скорость гигабитных портов, а PPTP и L2TP не очень сильно отстают от них.

Производительность TP-Link Archer C2

Нет замечаний и к реализации востребованного на нашем рынке режима Dual Access (доступа к локальной сети провайдера при работе через VPN-соединение).

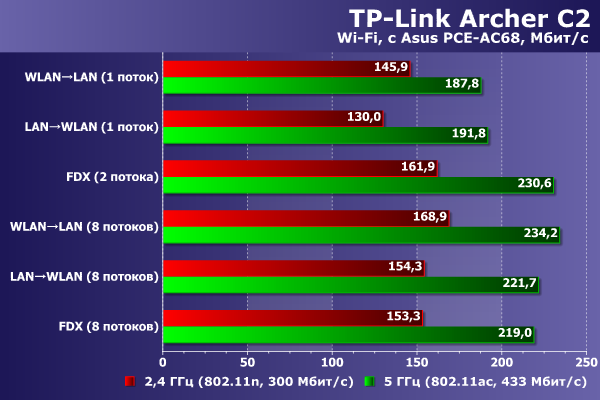

Тестирование беспроводных точек доступа осуществлялось совместно с адаптером Asus PCE-AC68. Это устройство имеет три антенны и способно соединяться с роутером на скоростях до 600/1300 Мбит/с в диапазонах 2,4 и 5 ГГц соответственно. Напомним, что с Archer C2 скорости соединения у этого адаптера составляют 300 и 433 Мбит/с, что нужно учитывать при анализе результатов. Данное тестирование проводилось на четырех метрах прямой видимости.

Производительность TP-Link Archer C2

В целом, результаты реальной скорости обмена данными вполне соответствуют нашим эмпирическим оценкам и составляют 150-170 Мбит/с для 802.11n на 2,4 ГГц и 190-230 Мбит/с для 802.11ac на 5 ГГц. Заметим, что здесь явно видна польза от установки гигабитного коммутатора, что дает устройству существенное преимущество перед не имеющими такой характеристики конкурентами.

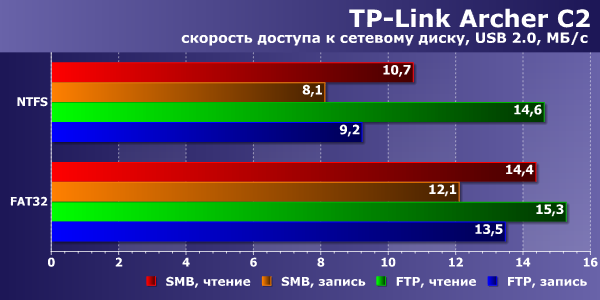

Для проверки скорости работы с внешним диском использовался SSD с адаптером на шину USB. Роутер умеет работать только с файловыми системами NTFS и FAT32, их мы и использовали в тесте. Производительность оценивалась на операциях записи и чтения файла объемом 1 ГБ по протоколам SMB/CIFS и FTP.

Производительность TP-Link Archer C2

В этом сценарии роутеру похвастаться нечем. Максимальная скорость чтения составила около 15 МБ/с, что для USB 2.0 сложно считать хорошим результатом. Скорость записи на диск еще меньше — 8-9 МБ/с для файловой системы NTFS и 12-13 МБ/с для FAT32.

Заключение

Протестированный беспроводной роутер TP-Link Archer C2 оставил в основном хорошие впечатления. Устройство имеет неплохой дизайн корпуса, популярную платформу Mediatek (расширенную возможностью гигабитного подключения), двухдиапазонную точку доступа, порт USB и вполне надежную прошивку.

С точки зрения встроенного программного обеспечения, роутер обеспечивает все востребованные в массовом сегменте функции, включая разные режимы подключения к интернету, поддержку IPTV и реализацию правил трансляции портов.

Дополнительно присутствуют и несколько полезных дополнительных возможностей: гостевые беспроводные сети с расписанием и ограничением скорости, хранение файлов на USB-накопителях, резервное подключение к интернету через сотовый модем, родительский контроль. В плюсы запишем и фирменную мобильную утилиту для настройки устройства.

В тестах маршрутизации роутер показал отличные для своего класса скорости. Нет замечаний и к беспроводным точкам доступа. Немного расстроила только скорость работы с внешними накопителями.

По стоимости устройство на момент подготовки материала выглядело неплохо среди конкурентов с 802.11ac и гигабитными сетевыми портами. TP-Link Archer C2 подойдет нетребовательным пользователям, которые заинтересованы в увеличении стабильности и скорости беспроводного соединения путем перевода совместимых клиентов в диапазон 5 ГГц.
