KVM TRENDnet TK-408K


По рассмотрению нескольких KVM разного уровня от Aten обратим внимание на продукцию компании TRENDnet, и начнём с четырёхпортового KVM TK-408K, предназначенного для использования с клавиатурой и мышью с PS/2 подключением и монитором, и видеокартами с интерфейсом VGA. Кроме того коммутируется по два стереоканала звука на каждый системный блок. Фокус консоли и звука переключается по разным ПК независимо друг от друга, управление при помощи «горячих клавиш» и кнопок на устройстве.

Сначала немного о производителе. Компания TRENDnet основана в 1990 году, штаб-квартира расположена в г. Торренс, Калифорния, филиалы в Германии, Мексике, Бразилии, Колумбии и на Тайване. Она разрабатывает и производит простые и доступные по цене высокотехнологичные изделия: проводное и беспроводное сетевое оборудование, KVM, IP-камеры, серверы печати и системы хранения данных, мультимедийные и другие аксессуары. Разработки ведутся в сотрудничестве с Intel, Atheros, Broadcom, TI и Marvell, в рамках ассоциации Worldwide Research and Development Companies, все производственные мощности сертифицированы по стандарту ISO 9000.

Перед прочтением статьи рекомендую ознакомиться с обзором серии KVM для персонального использования Master View от Aten, в котором даны ссылки на предшествующие статьи по теме, так как некоторые общие вопросы повторно рассматриваться не будут.

Прямое сравнение в основном целесообразно проводить с CS-62B, близким по внешнему виду, позиционированию и функциональности.

Технические характеристики устройства

  • Управление четырьмя компьютерами с помощью одного VGA-монитора, мыши и клавиатуры с интерфейсом PS/2, независимая коммутация двух стереоканалов
  • Один компьютер может управляться с консоли в то время, когда аудиопотоки идут с другого компьютера
  • Коммутация при помощи клавиатурных последовательностей и кнопок на верхней панели устройства
  • Индикация подключённой и активной консоли на устройстве при помощи четырёх светодиодов
  • Кабели длиной 1,8 метра для подключения системных блоков, отдельные для консоли и аудиосигнала
  • Поддерживаются разрешения экрана до 2048×1536 VGA или до 800×600 SVGA
  • Поддержка многокнопочных и оптических моделей мышей
  • Автоопределение активного подключения
  • При переключении от компьютера к компьютеру восстанавливается состояние клавиатуры
  • Питание через PS/2 интерфейс
  • Возможность «горячего» подключения ПК без отключения питания
  • Совместимо с операционными системами: WIN 98, WIN ME, WIN NT, WIN 2K, WIN 2003, WIN XP, WIN Vista, LINUX, Mac OS
  • Рабочий диапазон температур 0…+40° C, влажность до 90%
  • Пластиковый корпус 80×28×167 мм, вес 178 г.

Комплект поставки

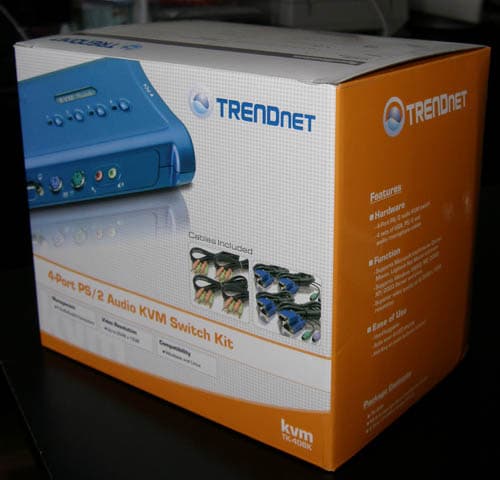

Состоит из самого устройства, четырёх кабелей для подключения к ПК длиной 1,8 м с интерфейсом PS/2, четырёх аудиокабелей длиной 1,8 м по два миниджека с каждой стороны, краткой инструкции по установке и эксплуатации с достаточно грамотным русским вариантом. Всё это в объёмистой красочной упаковке с изображением и описанием продукта.

Кабели для подключения ПК содержат на стороне, подключаемой к KVM, стандартный разъём VGA (d-Sub), а на стороне ПК ещё два коннектора PS/2, отходящих от разъёма VGA. Длина «отростка» примерно 50 см, что, возможно, несколько избыточно. Таким образом, использование стандартных кабелей невозможно, придётся применять фирменные. Провода средней толщины, все сигналы «живут в одном доме». Звуковые каналы коммутируются отдельно спаренным стереокабелем, по два стандартных миниджека с каждой стороны.

Знакомство

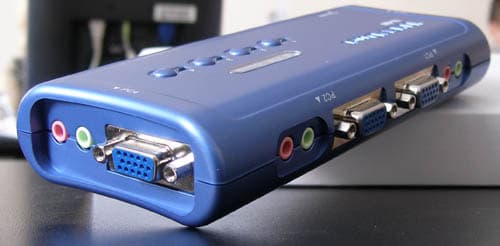

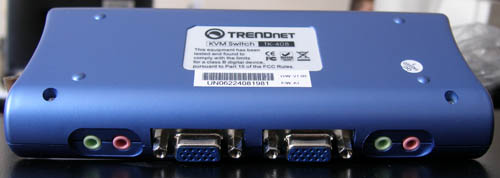

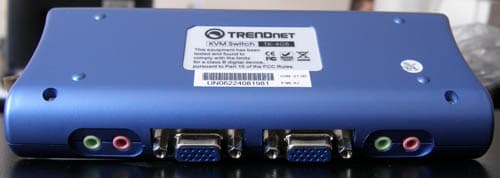

Небольшая лёгкая коробочка выполнена из тёмно-синего пластика среднего качества. Нижняя поверхность ничем не нагружена (даже резиновыми ножками или отверстиями для крепления), на остальных расположены: на передней — разъёмы для подключения консоли, колонок и микрофона, на задней — разъёмы для подключения двух клиентов, на боковых — ещё по одному, сверху четыре кнопки переключения каналов с индикаторами и светящаяся красным цветом надпись «KVM Switch».

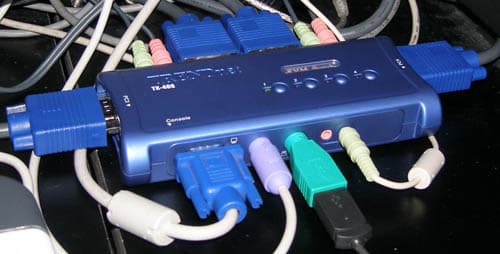

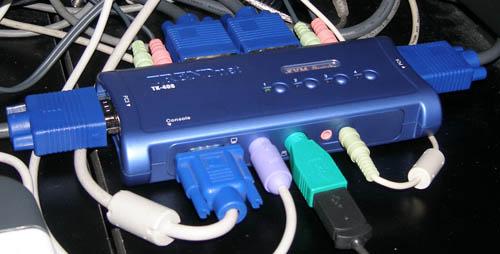

Были большие опасения, что много выступающих в разные стороны кабелей не дадут надёжно разместить переключатель, но каким-то непостижимым образом он встал на столе, как влитой. Из-за кабельных петель занимаемое им пространство минимум в четыре раза больше его собственных габаритных размеров. Как его крепить, если он не встанет сам на нужное место — не совсем понятно, у нас до размещения навязчиво крутилась в голове мысль о паре гвоздей-соток, вбитых насквозь ;-) А если серьёзно, то придётся либо пользоваться двусторонним скотчем, либо самому прорезать в нижней панели крепёжные отверстия.

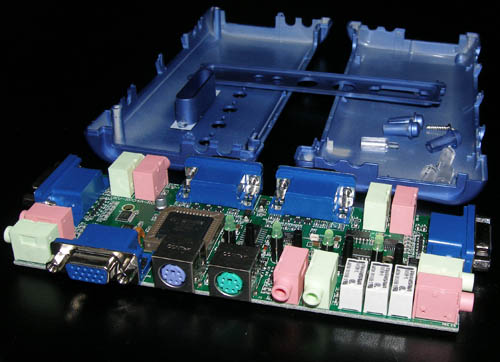

Благо разбирается KVM легко и просто, крепится верхняя крышка к нижней двумя остроконечными винтами — и всё. Отверстия, нарезанные такими винтами, имеют свойство разбалтываться, много разборок могут не пережить. А сборка превращается в медитативный процесс благодаря световодам — гнёзда под них в верхней панели продолговатые, они свободно болтаются на светодиодах, превращая процесс совмещения в увлекательное занятие (наверное, на конвейере при сборке не скучают ;-).

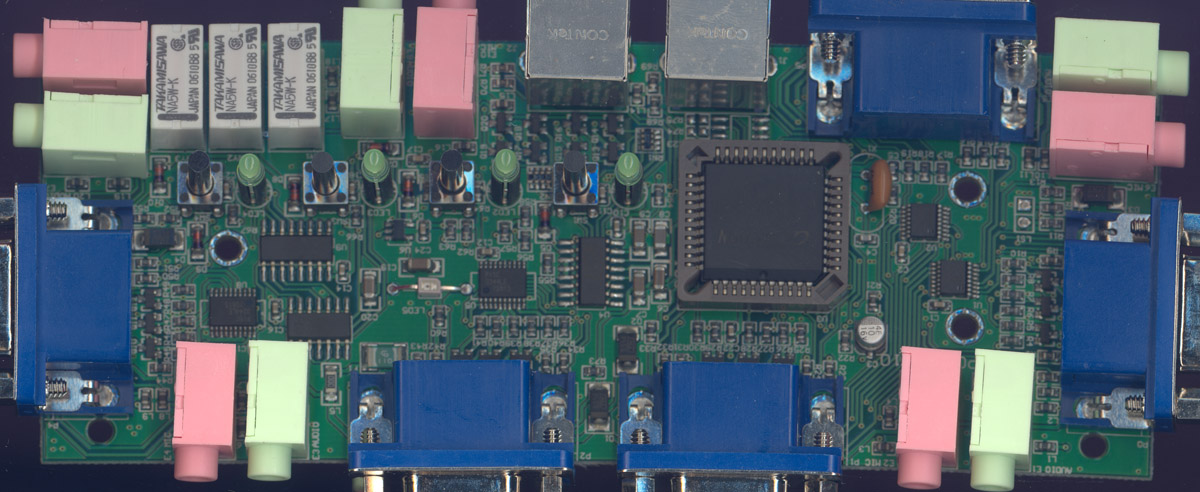

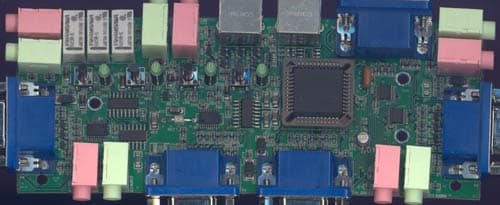

Все внутренности смонтированы с одной стороны на единственной плате. Привлекают внимание четыре реле Takamisawa NA5W-K, коммутирующие звуковые тракты. Из-за них при переключении каналов и начальной загрузке из колонок слышны щелчки. Электронные коммутаторы производства частично Philips, частично неизвестного производства, главный процессор маркирован нечётко, идентифицировать не удалось. Конденсаторы для буферизации интерфейсов керамические (по ссылке картинка 207 КБ).

Тестовый стенд

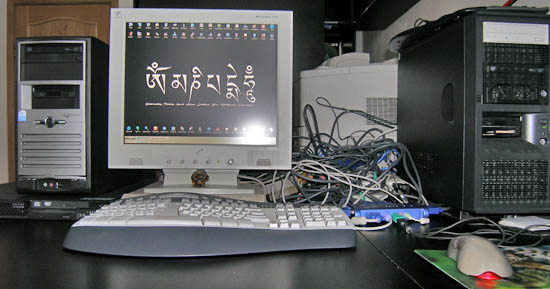

Состоял из монитора RoverScan Maxima 175 (MVA) со встроенным звуком, интегрированного звука на материнских платах, видеокарты Radeon 9000 Pro от Gigabyte, клавиатур Microsoft Natural Ergonomic Multimedia и нескольких мультимедийных моделей от разных производителей, мышей Microsoft IntelliMouse Explorer v1.0 и Logitech M-BD69. А также достаточно большого количества ПК и некоторого количества серверов под управлением Windows от 98SE через все промежуточные версии до Vista, и Linux, правда, без графического интерфейса.

Для проверки качества дополнительно был использован домашний компьютер:

  • Видеокарта Asus Radeon X1600 512 Mb DVI Dual Link + VGA
  • Кабель VGA от Sony более сантиметра в сечении с двумя ферритовыми кольцами
  • Монитор ViewSonic VX 2025wm (MVA OD) 1650×1080@60 Гц
  • Клавиатура Mitsumi Ergo Classic
  • Мышь A4 Tech RP-680
  • Звуковая карта Creative SB Live! 24bit
  • Колонки Microlab Solo 1 MK-3

Деградации звука на слух не выявлено, за исключением упомянутых щелчков при переключении каналов. Все клавиатуры, мыши и мониторы определялись автоматически при подключении и функционировали в полном объёме. Снижение качества изображения при подключении по VGA проявлялось в некотором размытии краёв символов. KVM эксплуатировался на рабочем месте в обычном режиме в течение одной недели. Переключение между каналами происходит с задержкой около секунды или чуть меньше. Проблем в процессе эксплуатации не возникло, необходимости в перезагрузке — тоже.

Управление

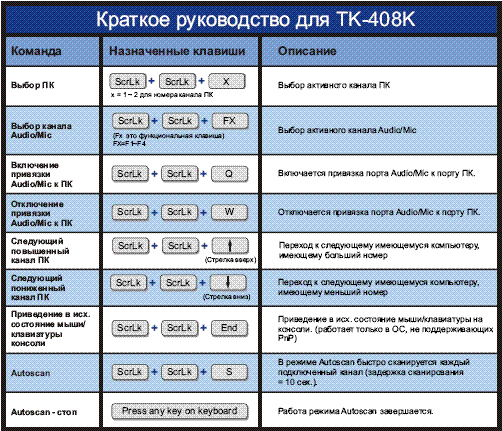

Осуществляется при помощи кнопок на верхней грани и клавиатурных последовательностей. В любом случае, активная консоль обозначается светодиодом. Подход к управлению похож на Aten, но отличается, нам показался проще и понравился больше. Основное отличие в том, что не надо жать на <Enter> для завершения команды. Переключение консоли и звука закреплено за разными клавишами: 1-4 на верхней линейке и F1-F4, соответственно. Это если звук «отвязан» от консоли. Если привязан — то и те, и другие клавиши переключают и звук, и консоль одновременно.

Смена клавиш управления невозможна, никакого служебного режима нет, можно настроить только количество кнопок на мыши для ОС, не поддерживающих PnP, от трех до пяти.

Пара слов о «приведении в исходное состояние мыши и клавиатуры» (K/M Reset). Функция эта есть на всех протестированных коммутаторах, но зачем нужна, и как работает — сказать трудно, так как в процессе тестирования означенные устройства в «перезапуске» не нуждались, WinNT мы не использовали, и активация этой функции к видимым последствиям не приводила.

Выводы

Устройство достаточно удобное, если удастся разместить его и комплектные кабели компактно и устойчиво. С заявленными функциями справляется, но звёзд с неба не хватает. Цена должна соответствовать потребительским качествам, и тогда оно займёт свою нишу на рынке.

Достоинства

  • Лёгок, компактен, прост в управлении
  • Управление с клавиатуры и кнопками на устройстве с индикацией активного канала
  • Питание от одного запитанного разъёма PS/2 при выключенных ПК
  • Раздельная коммутация двухканального стереосигнала
  • Отдельные кабели для звука — можно не подключать, если он не нужен

Недостатки

  • Лёгкий непрочный корпус без резиновых ножек, подставки и крепёжных проушин — потенциальные проблемы с размещением, сомнительная долговечность
  • Некоторое снижение качества видеосигнала, щелчки при коммутации аудиоканалов
  • Невозможность использования стандартных кабелей вместо комплектных
  • Отдельные кабели для звука — усугубляют путаницу под столом

Особенности

  • Управление с клавиатуры достаточно логичное и удобное

Варианты использования

Возможно, применение на рабочем месте техника и системного администратора, где требуется поддержка интерфейсов VGA и PS/2, которыми в большинстве своём оснащены серверы и офисные машины; или для домашнего применения, но надо смотреть варианты по цене и чётко представлять себе их функциональность при выборе. В серверную комнату не позиционируется, что совершенно правильно. На нашем рабочем столе прожил недолго, снижение качества изображения для нас неприемлемо.

P.S.

Производитель не согласился с нашими выводами о недостаточном качестве передачи и коммутации VGA-сигнала и предоставил для тестов другой экземпляр устройства. В нём снижение краевой резкости символов было выражено значительно меньше, чем в первом, практически не заметно, если не приглядываться. Но зато на белом поле заметно крупноволновое мерцание… Так что качество, скажем так, предоставленных сэмплов, досерийных и присланных из США, имеет некоторый разброс. Советуем быть внимательнее при покупке.

Доступность устройства на текущий момент времени: $39(16)



Переключатель для тестирования предоставлен компанией TRENDnet
