Оборудование Planet PL-201-EU для организации сети через электропроводку


Подошла очередь очередной статьи по устройствам, предназначенным для связи через силовую электропроводку. В прошлом обзоре мы рассмотрели устройство TRENDnet TPL-202E, позволяющее организовать соединение на скорости до 85 Мбит/с. В этом обзоре мы рассмотрим аналогичное устройство Planet PL-201-EU, работающее также на скорости 85 Мбит/с. В данном обзоре мы рассмотрим, какие между ними различия.

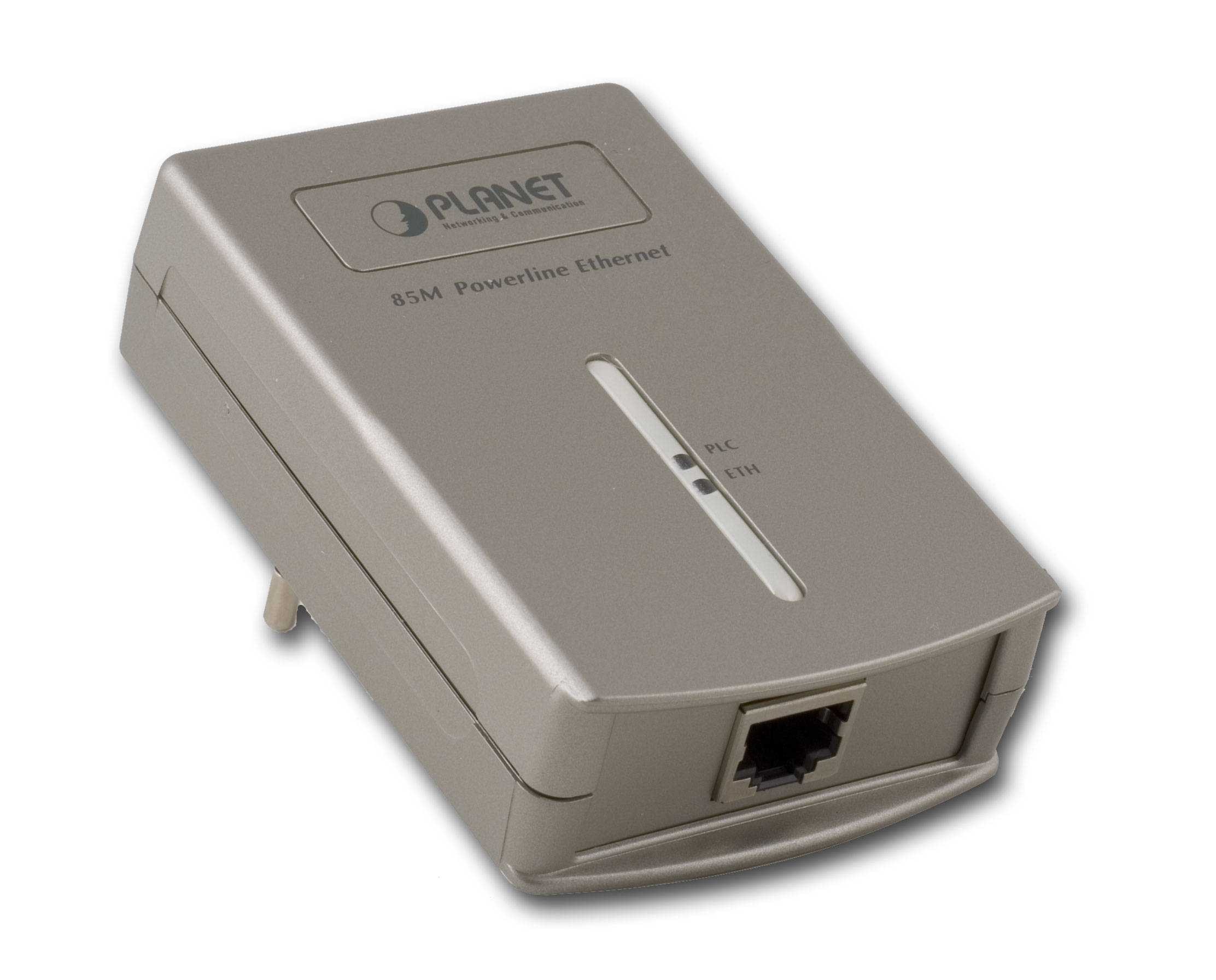

Набор оборудования Planet PL-201-EU

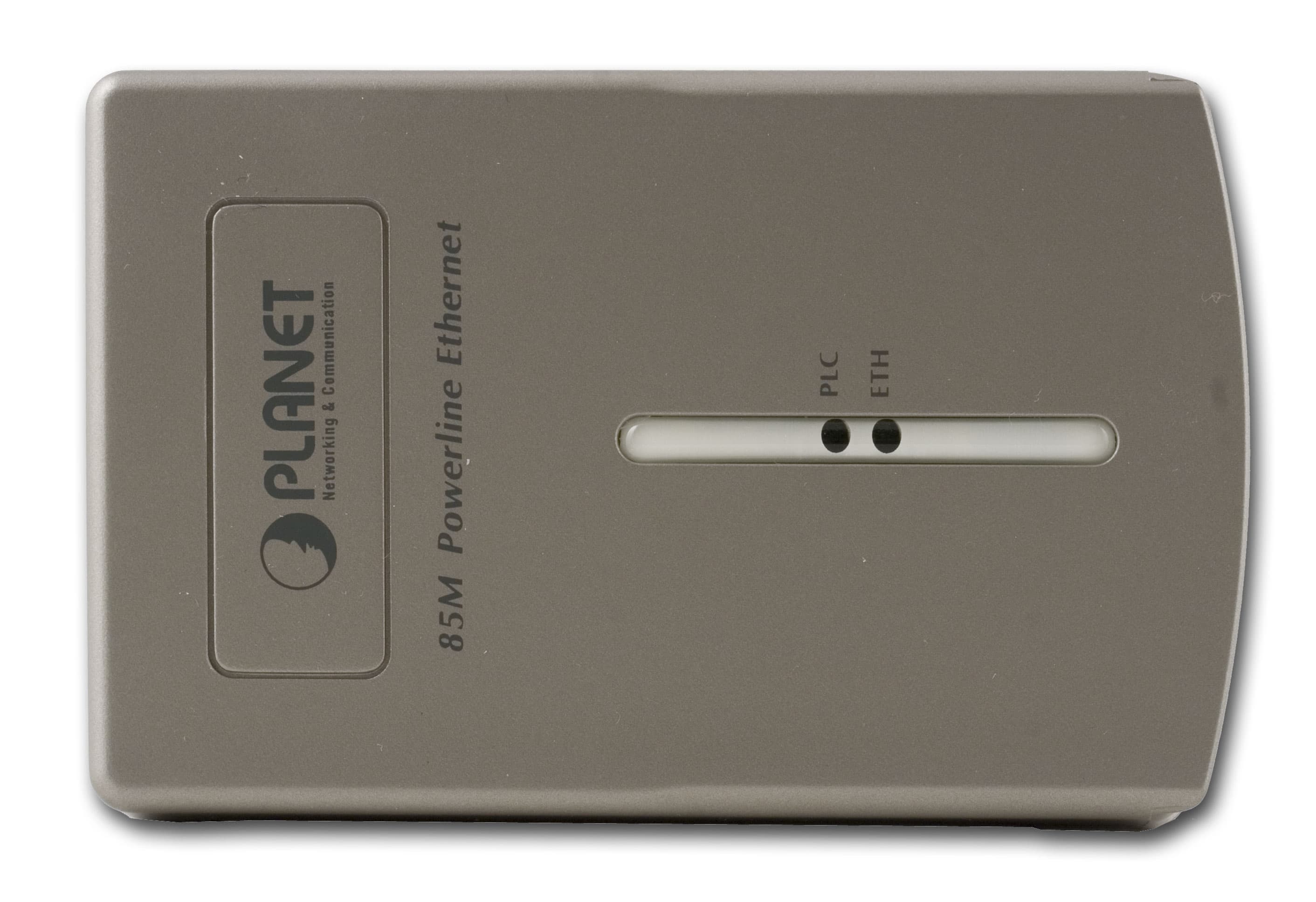

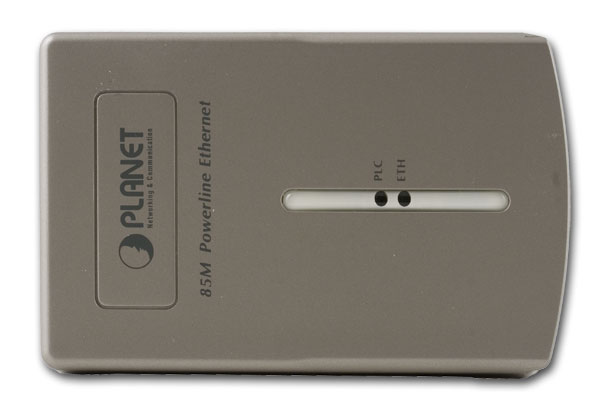

На устройстве расположены:

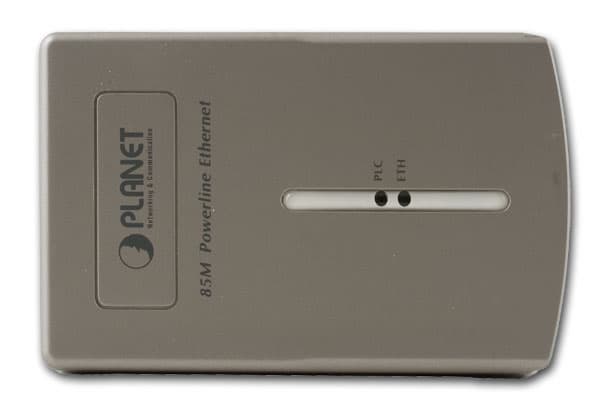

  • Индикатор состояния/активности сети через электропроводку
  • Индикатор связи/активности Ethernet-соединения

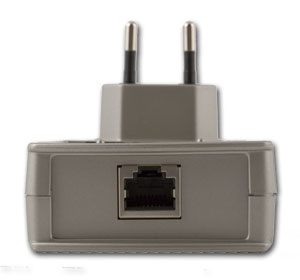

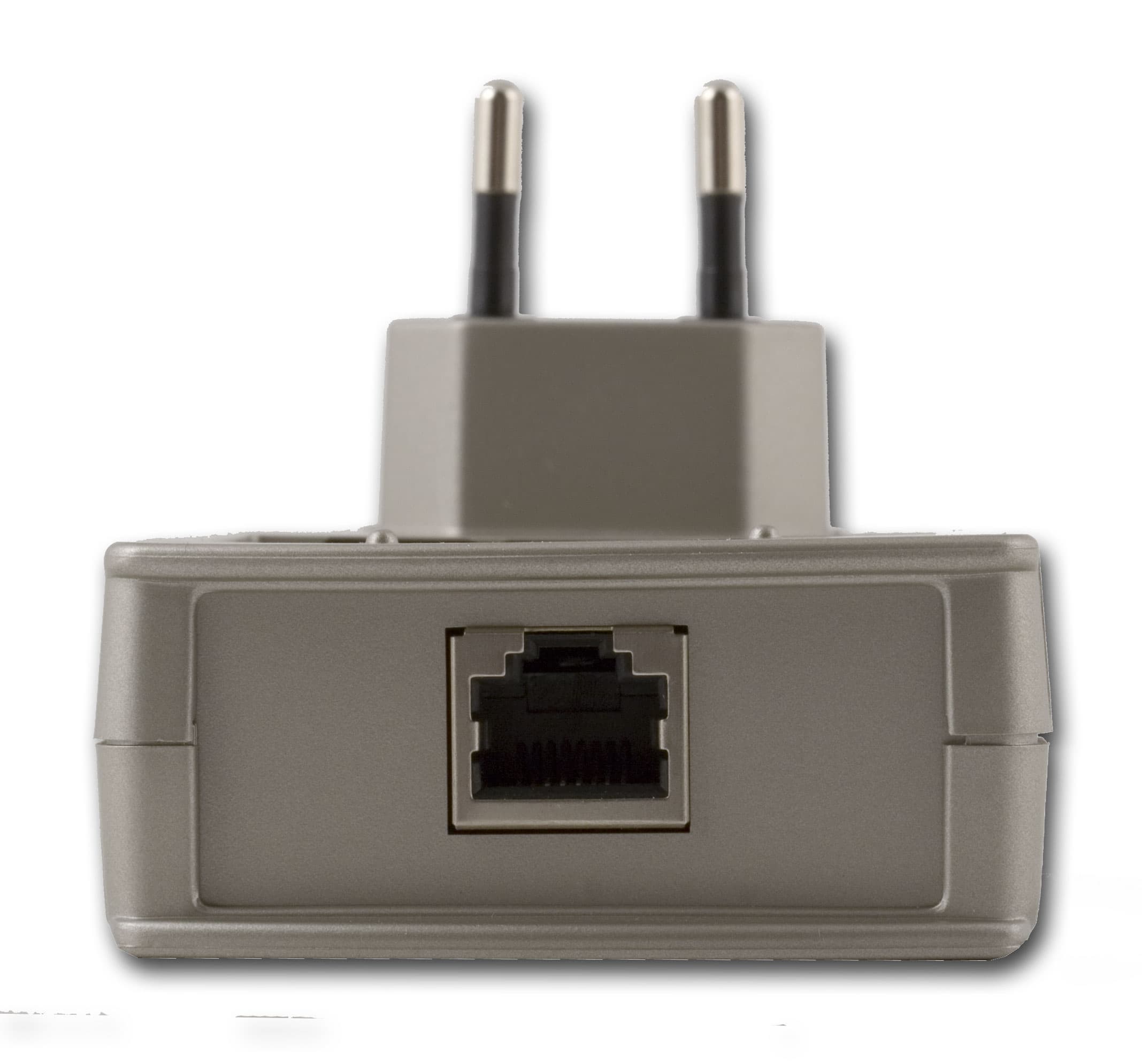

  • Ethernet-порт 10/100 с автоопределением полярности (MDI/MDI-X)

Спецификация:

  • Питание: 100–240 В, 50–60 Гц
  • Максимальный ток : 0,2 А
  • Скорость передачи: 85 Мбит/с
  • Используемая полоса частот: 4,3–20,9 МГц
  • Модуляция: OFDM
  • Безопасность: DES-шифрование (56 бит)
  • Габаритные размеры: 100 × 64 × 64 мм
  • Вес: 110 г

Комплект поставки:

  • 1 × устройство Planet PL-201-EU
  • Патчкорд длиной около 1,5-х метров
  • CD с инструкцией по установке и программным обеспечением (под Windows)
  • Краткая инструкция по установке и настройке на английском языке

Приставка «EU» в названии устройства, судя по всему, означает «Европейский союз» (European Union) — исходя из того, что на сайте компании Planet также представлены устройства с приставками US и UK — такие устройства отличаются по габаритам и массе.

Разрешение вскрывать устройство получено не было (устройство опломбировано), поэтому его содержимое осталось для нас загадкой. Тем не менее, судя по утилите настройки, устройство выполнено на базе одной из микросхем Intellon (устройство TRENDnet, рассмотренное нами в прошлом обзоре также базировалось на микросхеме данного производителя).

Данное оборудование соответствует стандартам HomePlug 1.0 и HomePlug 1.0 Turbo (http://homeplug.org) и, следовательно, должно быть совместимо с оборудованием других производителей, использующим данные стандарты. Список совместимого зарегистрированного оборудования приводится на сайте homeplug.org

Как и все PowerLine-оборудование, данное устройство не предъявляет каких-то особых требований к системе пользователя, однако утилита настройки данного оборудования работает только в ОС семейства MS Windows. Настройка осуществляется единоразово и ОС Windows требуется только для первоначальной настройки и добавления новых устройств к уже существующей сети.

Настройка оборудования

CD-диск, идущий в комплекте с устройством, содержит документацию и утилиту настройки сети для PowerLine-оборудования. Скриншоты данной утилиты представлены далее.

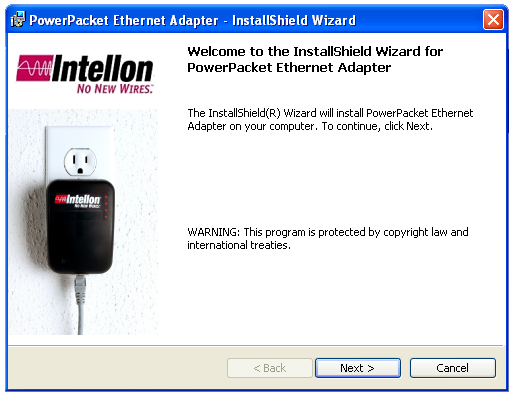

Уже на этапе установки, нашему взору предстает имя производителя микросхем для данного типа оборудования.

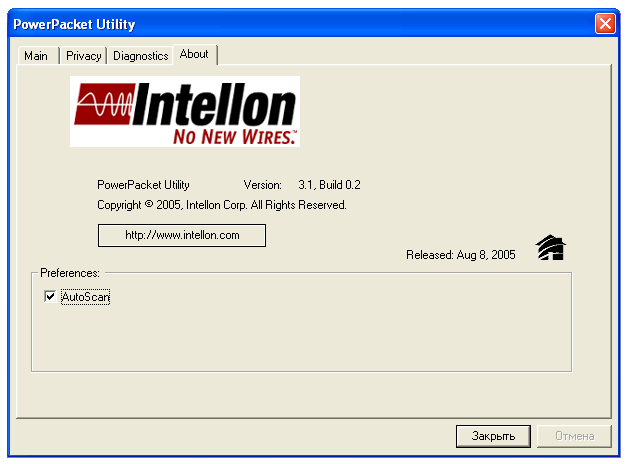

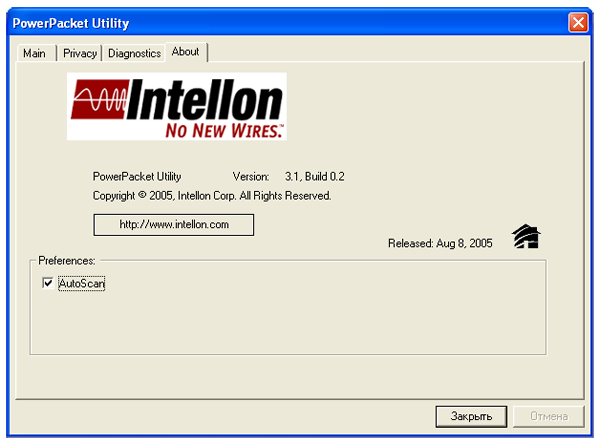

Сразу после запуска утилиты, очевидна стандартная картина — все утилиты настройки подобного оборудования абсолютно идентичны и отличаются разве что логотипами.

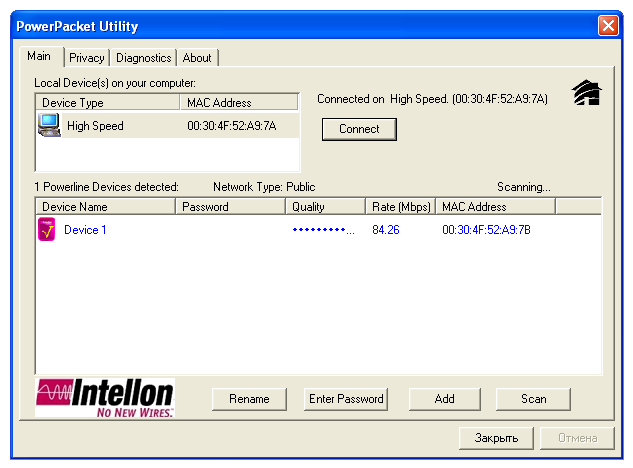

В верхнем окошке отображаются PowerLine-устройства, доступные через Ethernet-сеть. Если кабель от сетевого адаптера компьютера вставлен напрямую в PowerLine-адаптер — в этом окошке может отображаться только одно устройство.

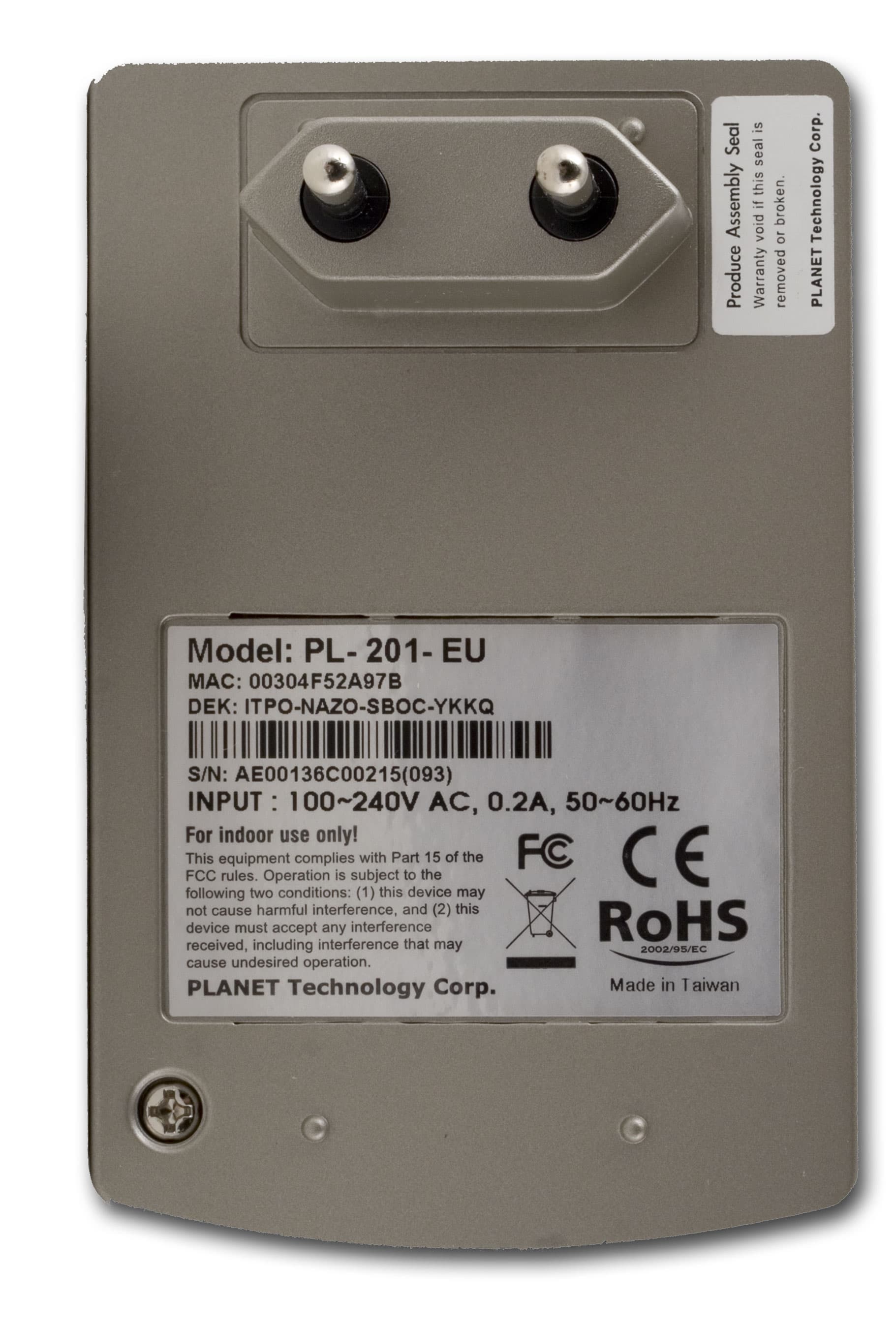

В нижнем окошке отображаются удаленные устройства, доступные по силовой сети, — для изменения настроек удаленных устройств потребуется ввести пароль, указанный на каждом устройстве снизу.

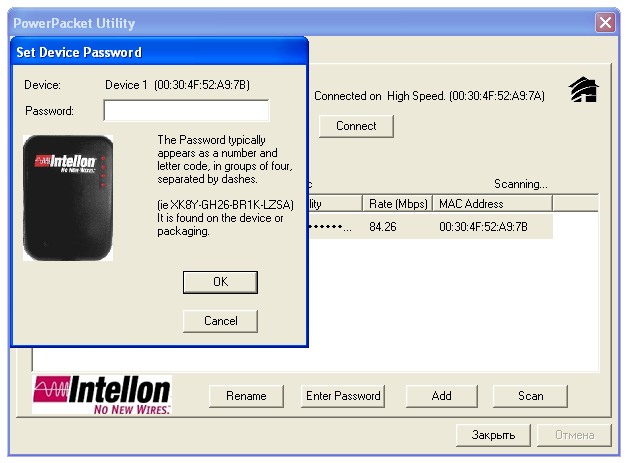

Для ввода пароля обнаруженного удаленного устройства необходимо выделить его и нажать кнопку "Enter Password".

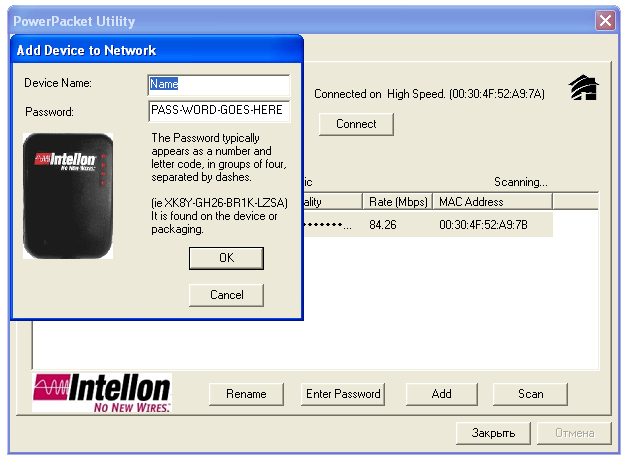

Если утилита не видит устройство, или оно по каким-то причинам отключено (например, чтобы прочитать пароль на задней стенке), то необходимо нажать кнопку «Add» — потребуется ввести имя устройства (оно предназначено только для идентификации устройства и не играет роли ни в работе, ни в настройке устройства) и ввести пароль. Переименование подключенных устройств возможно при нажатии кнопки «Rename».

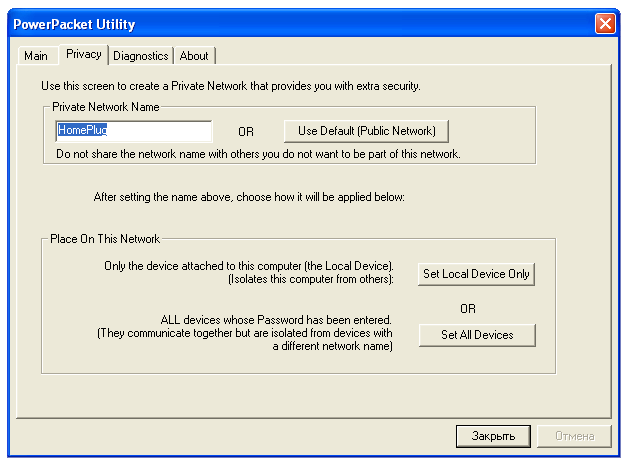

Далее мы задаем имя сети — для связи устройств PowerLine, имя сети должно быть одинаковым на каждом устройстве. Имя сети также исполняет роль предварительного ключа для обеспечения шифрования. Имя сети по-умолчанию «HomePlug» — то есть если вам не важна безопасность сети — можно не настраивать устройство — достаточно просто вставить его в розетку — будет использовано как раз это имя сети.

Имя сети можно задать для каждого устройства по отдельности, а можно задать сразу для всех настраиваемых устройств. Возможности задать некоторым устройствам имя сети одним шагом в утилите не предусмотрено.

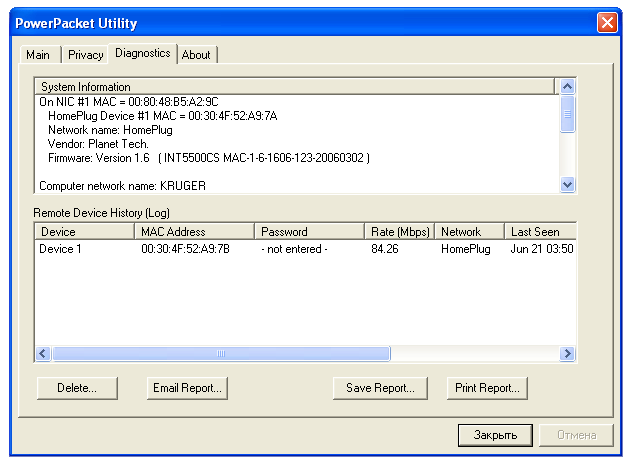

Здесь отображается статистика сети



Тестирование производительности

У нас было только два устройства Planet PL-201EU, поэтому не было возможности провести все стандартные тесты (обычно мы проводим тестирование трех устройств). Тестирование проводилось с помощью утилиты Chariot NetIQ. В основном суть тестов заключалась в увеличении расстояния (сопротивления) между подключенными устройствами и замере скорости. В месте, где проводилось тестирование, силовая сеть состоит из медных (одножильных и многожильных) и алюминиевых (одножильных) проводов. Для информации мы называли примерную длину проводки между подключенными устройствами. Также был проведен тест, где в качестве сопротивления был использован сетевой фильтр, который производит очистку силовой сети от паразитных высокочастотных сигналов — в данном случае сигнал, передаваемый PowerLine-устройствами, попадает в разряд паразитных.

Проведенные тесты полностью аналогичны тестам, проведенным в прошлом обзоре, посвященном оборудованию TRENDnet, поэтому описание к тестам абсолютно идентично. В конце тестов будут приведены комментарии относительно полученных результатов.

Тестирование производительности между двумя подключенными рядом HomePlug-устройствами: Тестирование проводилось с помощью Chariot NetIQ. Устройства были подключены в соседние розетки.

Максимальная скорость: 21,30 Мбит/с

Тестирование производительности между двумя HomePlug-устройствами, подключенными через 15–20 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 15–20 метров.

Максимальная скорость: 22,78 Мбит/с.

Тестирование производительности между двумя HomePlug-устройствами, подключенными через 25–30 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 25–30 метров.

Максимальная скорость: 14,31 Мбит/с.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 40–50 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 40–50 метров.

Максимальная скорость: 20,53 Мбит/с.

Тестирование производительности между двумя HomePlug-устройствами, подключенными через два автоматических выключателя, примерная длина электропроводки между устройствами составляет около 60 метров: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла около 60 метров, фазовые провода каждой розетки проходят через автоматические выключатели и замыкаются на общей шине.

Максимальная скорость: 13,16 Мбит/с.

Тестирование производительности между двумя HomePlug-устройствами, подключенными через сетевой фильтр: Тестирование проводилось с помощью Chariot NetIQ. Одно устройство было включено в розетку сетевого фильтра, а второе — в тот же удлинитель, в который включен сам сетевой фильтр. Общая длина электрической сети между подключенными устройствами составляла примерно четыре метра, однако сетевой фильтр значительно уменьшает «паразитные» частотные сигналы (в данном случае сигнал, посылаемый нашими PowerLine HomePlug-адаптерами, как раз попадает в разряд паразитных). Посмотрим, что из этого получится

Максимальная скорость: 3,195 Мбит/с

По результатам тестирования можно сказать, что максимальная скорость, при использовании двух подключенных рядом устройств достаточно низкая (по сравнению с аналогичным устройством TRENDnet) — 29 Мбит/с против 21 Мбит/с. Однако падение скорости с увеличением расстояния между устройствами не столь значительно. Также два устройства Planet PL-201-EU без проблем преодолели подключение через сетевой фильтр (при тестировании устройств TRENDnet, ряд тестов так и не смог завершиться).

Несколько удивило то, что два устройства, подключенных в соседние гнезда, показали производительность ниже, чем те же устройства при длине электропроводки 10-15 метров. Странным также можно назвать результат, когда через 40–50 метров электропроводки производительность оказалась выше, чем в тесте через 25-30 метров, что в очередной раз говорит о том, что на дальность связи влияет не только длина электропроводки, но и ее конфигурация.

Доступность

Средняя розничная цена на рассматриваемое в статье оборудование в московской рознице на последний момент: Н/Д(0)

На момент написания данного обзора, средняя цена представленного оборудования в московской рознице составляла $50–60, что можно назвать «бюджетной» ценой для данного класса устройств.

Выводы

Результаты тестирования данного устройства показали «смешанные» результаты: с одной стороны, максимальная производительность подключенных рядом адаптеров оказалась ниже, чем у аналогичных устройств, а с другой — падение производительности при увеличении расстояния между устройствами оказалось не столь значительным… даже тестирование устройств, подключенных через сетевой фильтр, дало достаточно высокий результат. Цена данного оборудования достаточно низкая для данного класса оборудования.

Из серьезных минусов — типичный недостаток данного вида устройств — устройства нельзя вставить в соседние гнезда одного удлинителя, подключение обычной вилки в соседнее гнездо удлинителя также может вызвать затруднения.

Плюсы:

  • Простота установки
  • Простота настройки
  • Низкая стоимость
  • Легкость устройства (малый вес)

Минусы:

  • Габариты устройства не позволяют вставить два PowerLine HomePlug-адаптера в соседние гнезда на удлинителе, также могут возникнуть проблемы при подключении других устройств в соседние гнезда на удлинителе
