Беспроводной роутер Asus RT-AC55U
с поддержкой 802.11ac


Компания Asus продолжает расширять модельный ряд своих беспроводных маршрутизаторов, стараясь предложить устройства под любые требования и любой бюджет. На локальном рынке сегодня можно найти более десятка роутеров этого производителя с поддержкой стандарта 802.11ac, что составляет примерно четверть от всех его устройств.

В этом материале мы познакомимся с новинкой в этом сегменте — моделью RT-AC55U. Это устройство основано на платформе Qualcomm Atheros, оборудовано гигабитными сетевыми портами, беспроводными контроллерами с максимальным скоростями подключения 300 и 867 Мбит/с для диапазонов 2,4 и 5 ГГц соответственно, а также имеет два порта USB.

С точки зрения программного обеспечения, устройства Asus унифицированы и существенных отличий между разными моделями обычно нет.

Комплект поставки

Роутер поставляется в картонной коробке с суперобложкой, оформленной в традиционных темных тонах. Как обычно, на ней можно найти фотографию устройства, технические характеристики и требования, основные особенности, схему подключения и позиционирование в линейке. В тестовом семпле русского языка на коробке не нашлось, но это в данном случае несущественно.

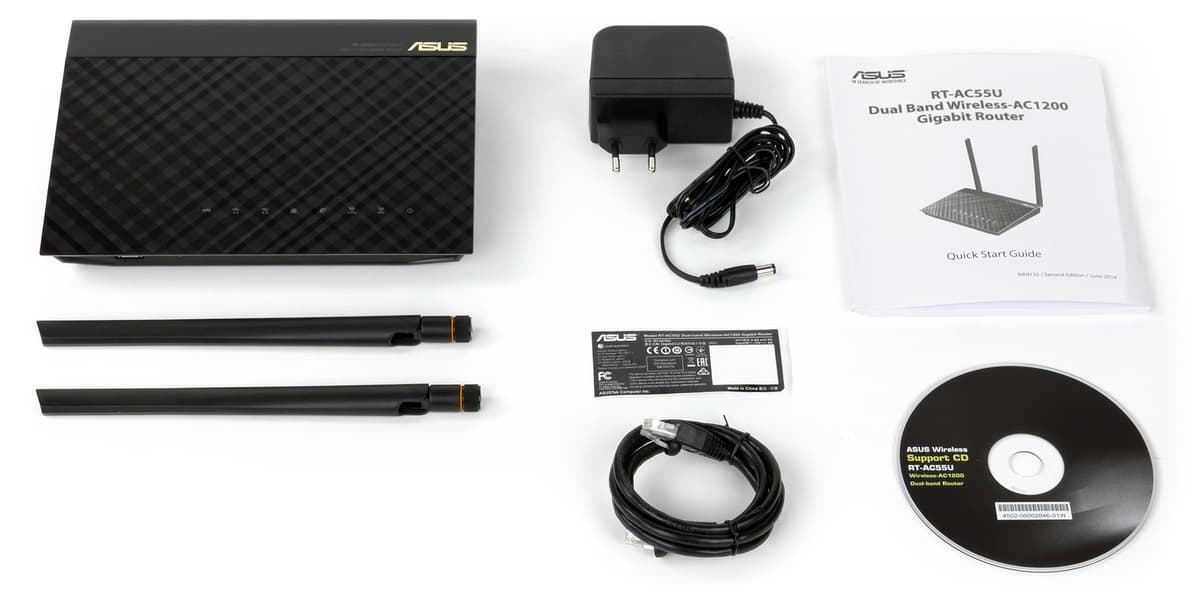

Комплект поставки также не отличается от других моделей: роутер, импульсный блок питания 12 В, сетевой патч-корд, две внешние антенны, краткая инструкция по началу работы на нескольких языках (русского нет по указанной выше причине) и компакт-диск с программным обеспечением.

Отметим, что срок гарантийного обслуживания устройства составляет два года.

На сайте производителя в разделе техподдержки можно найти обновление прошивки, специализированные фирменные утилиты и электронные версии документации (в том числе и на русском языке).

Внешний вид

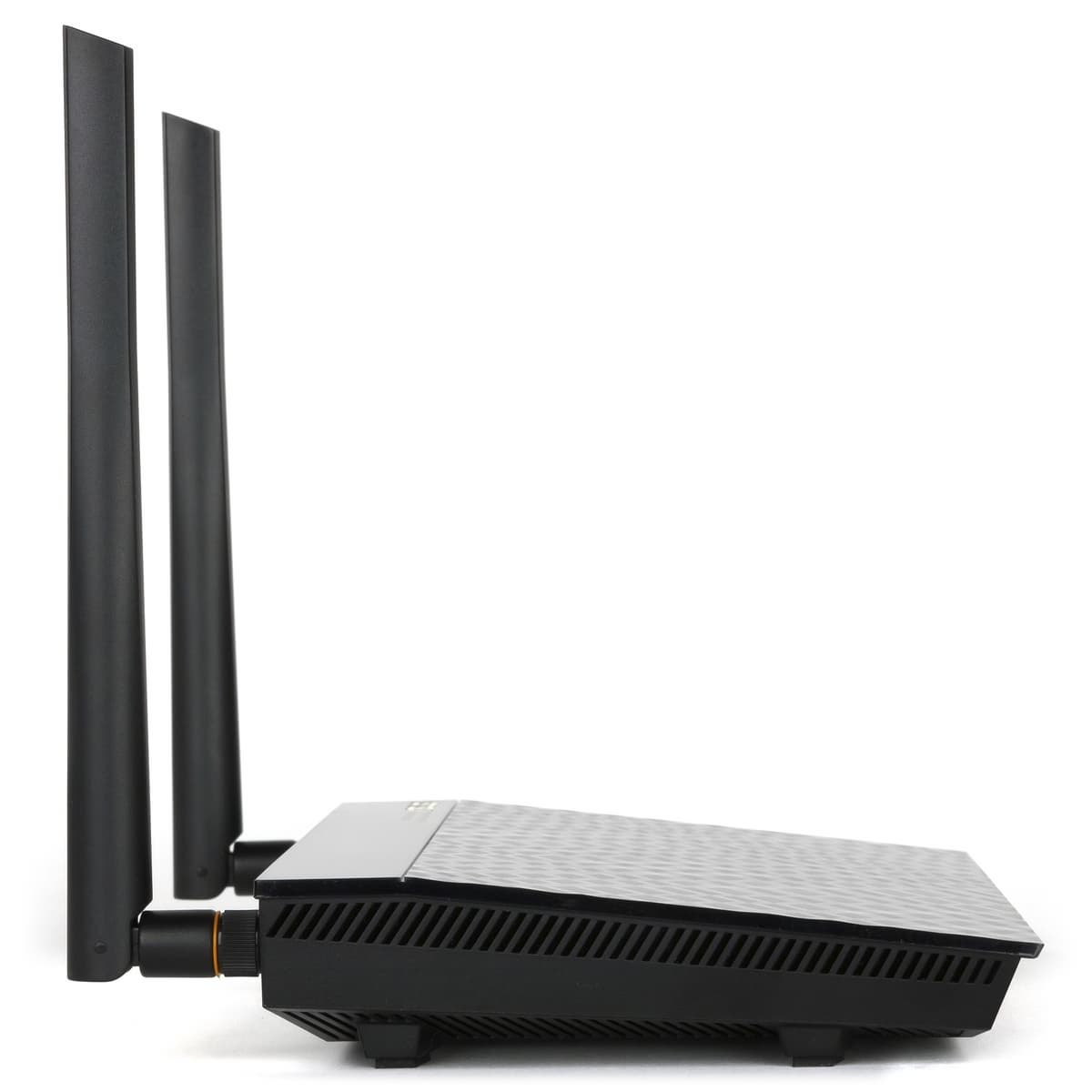

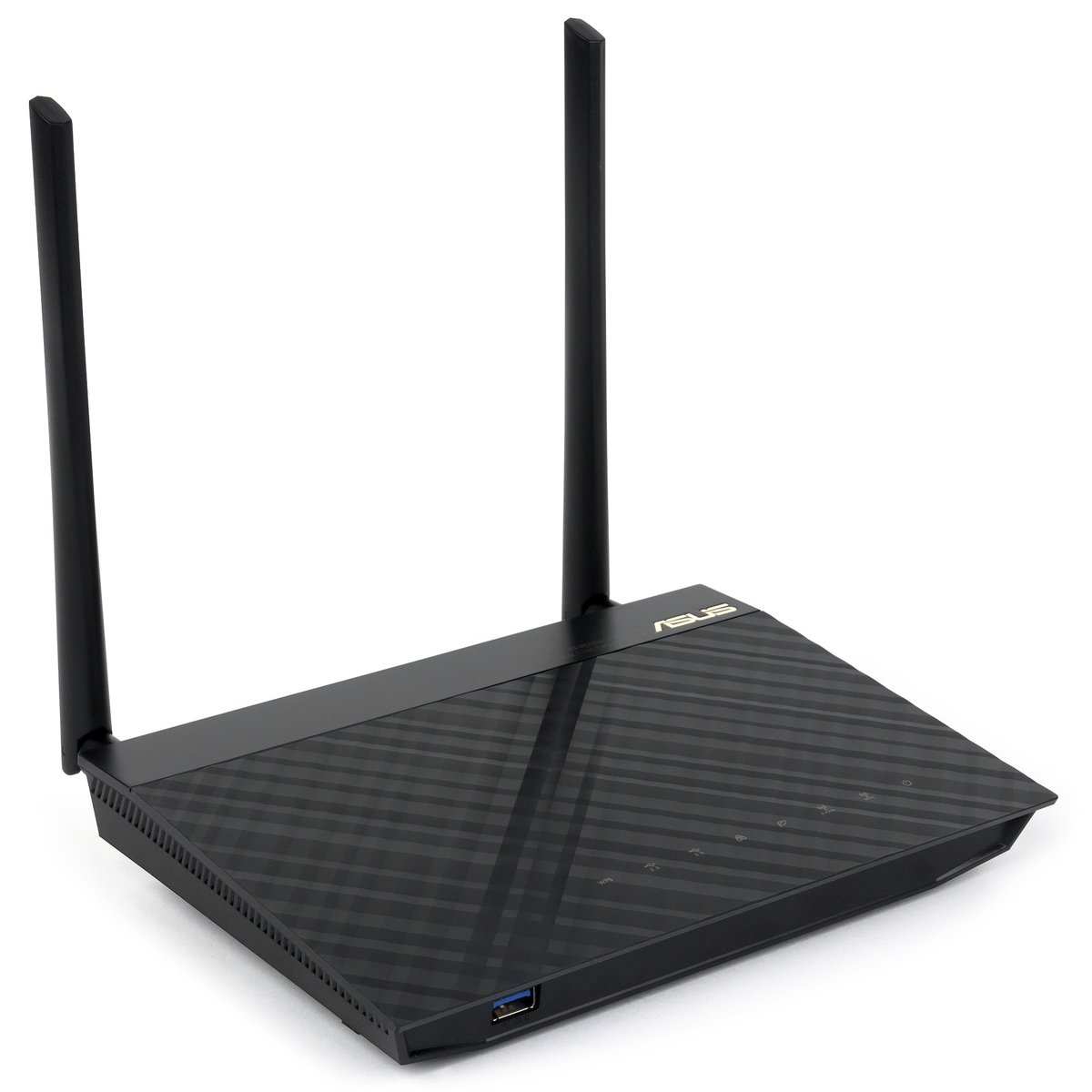

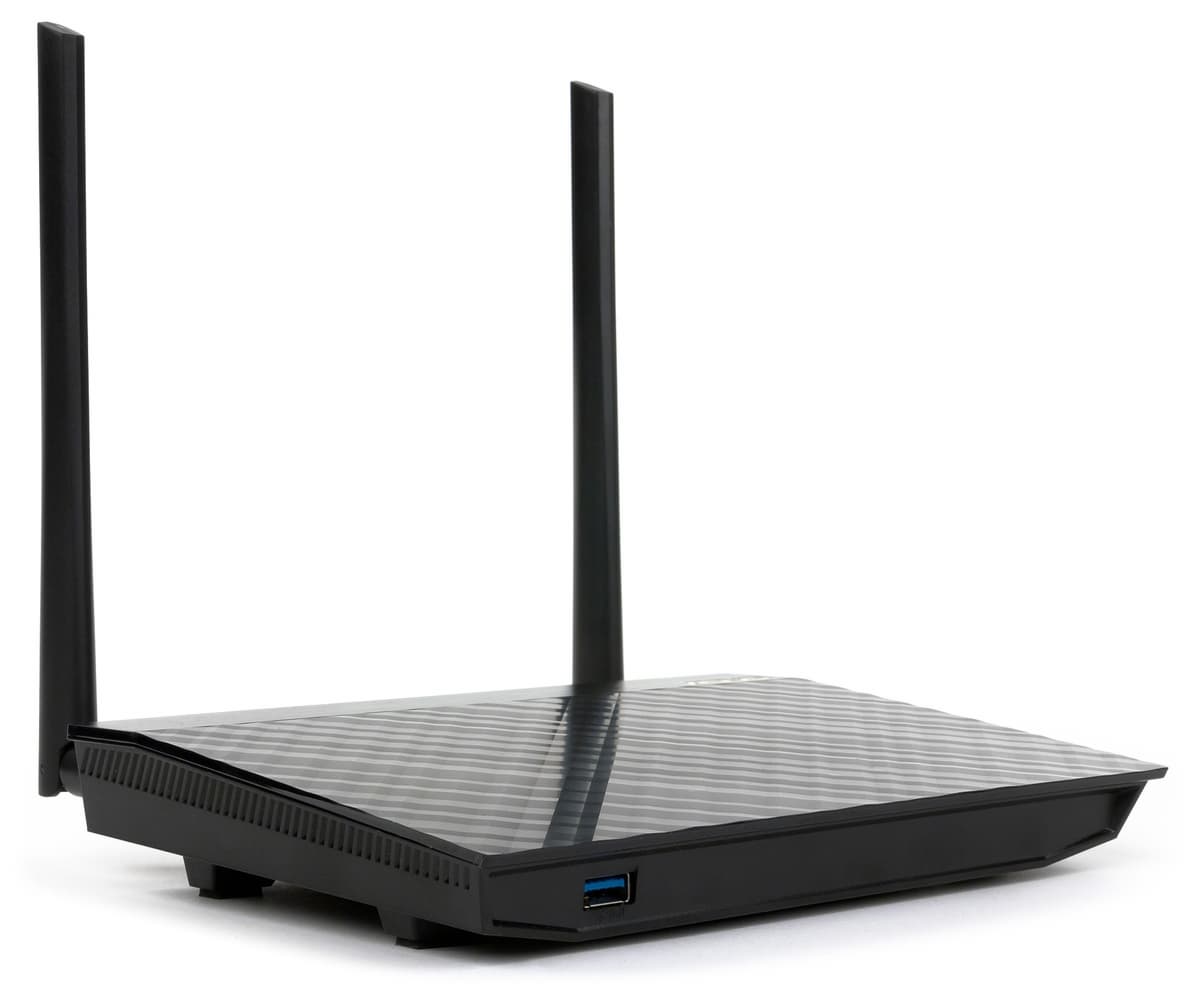

Компания экспериментирует с дизайном корпусов только в топовых моделях, так что RT-AC55U «достался» давно знакомый по предшественникам корпус. Его габаритные размеры без учета антенн составляют 206×148×39 мм. Антенны имеют длину около 20 см, однако «рабочая» часть внутри пластиковых корпусов на самом деле размером в четыре раза меньше.

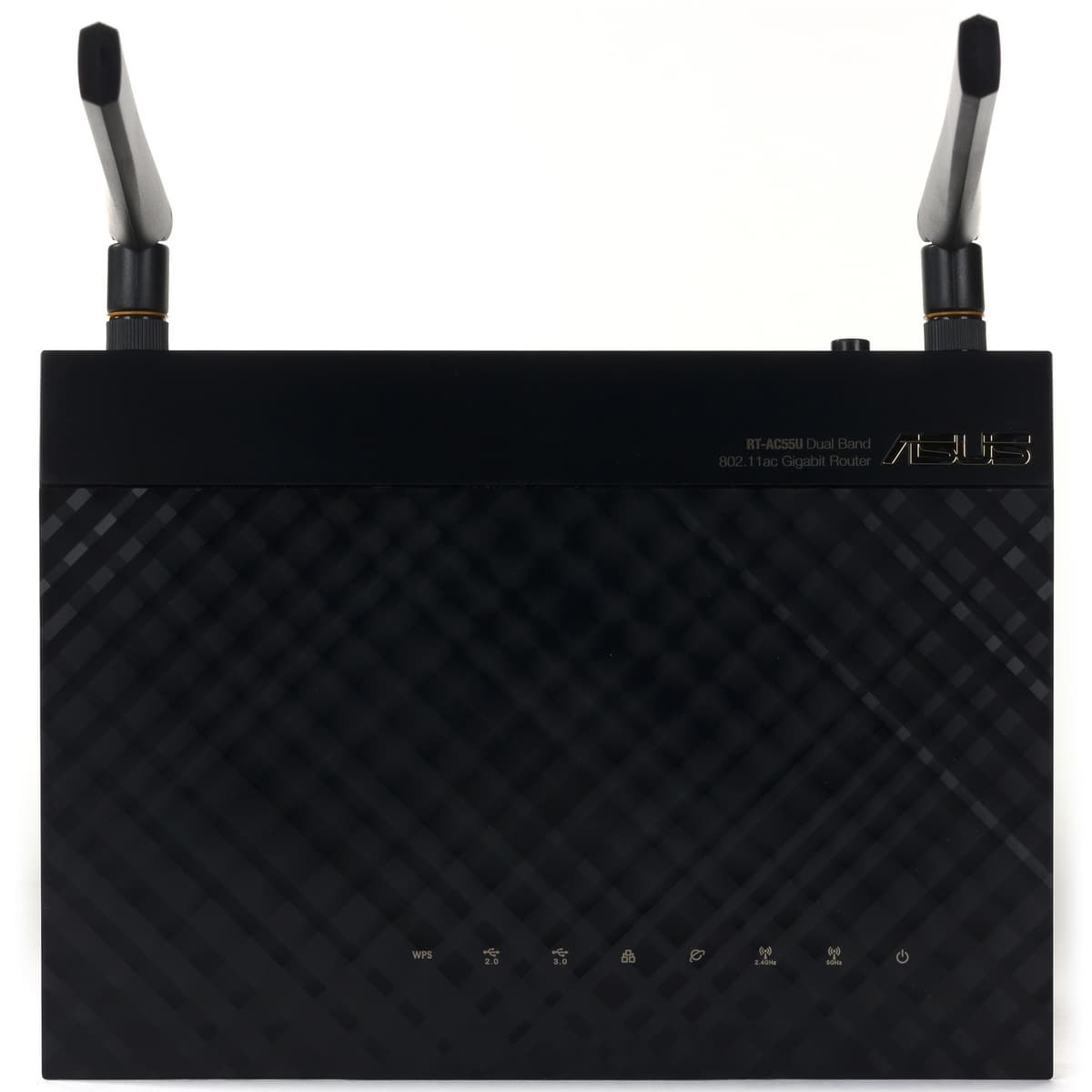

Изготовлен корпус из черного пластика. Бо́льшая часть поверхности матовая, на крышке мы видим узнаваемый «бриллиантовый» узор и полоску с грубой шлифовкой «под металл», а явный глянец есть только на узких торцах верхней панели.

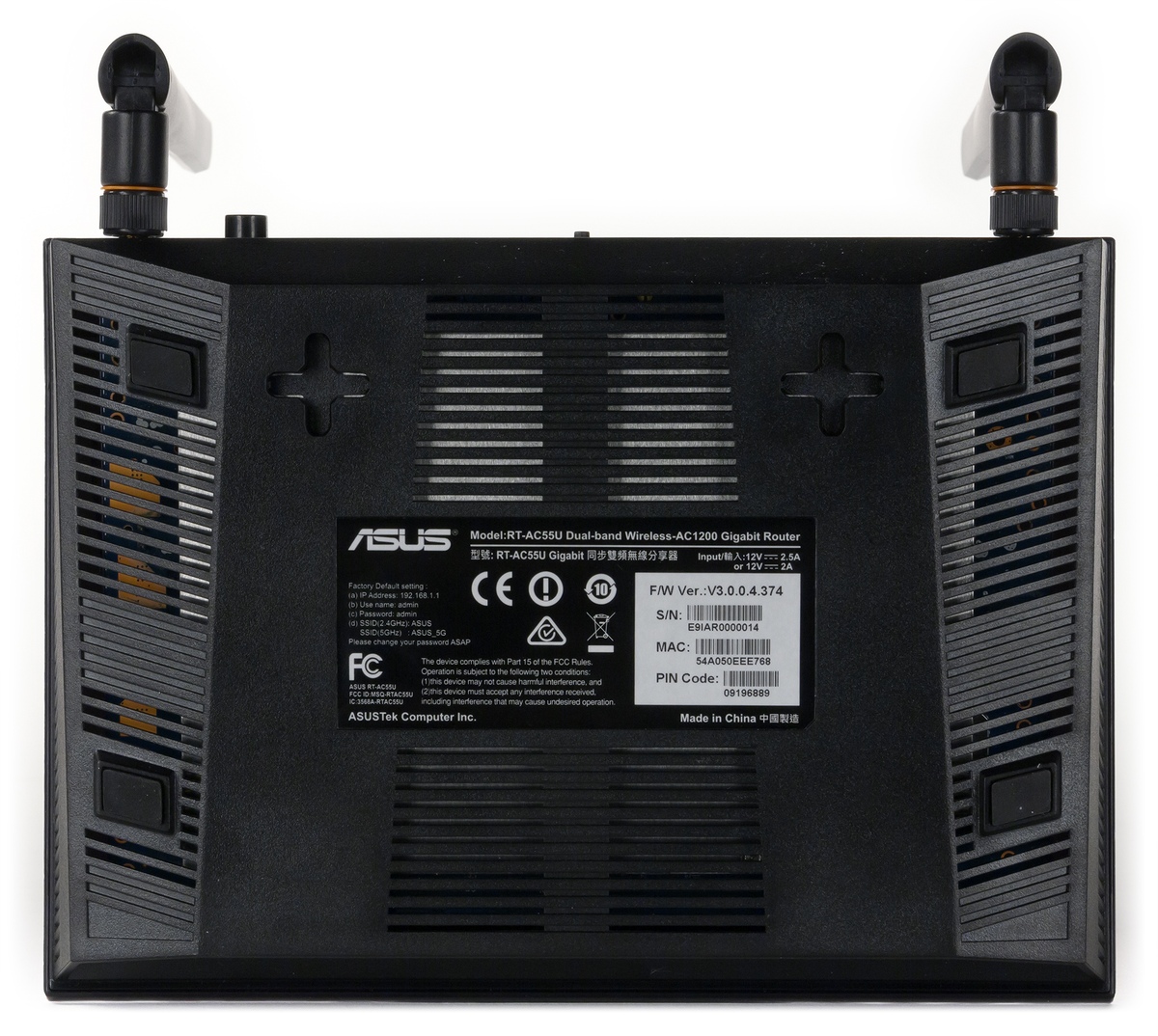

Опирается корпус на четыре резиновые ножки, предусмотрено и крепление на стену в любой ориентации. Между ножками на дне видны многочисленные решетки системы охлаждения.

На переднем торце находится порт USB 3.0. Немного спорный вариант, если планируется использовать его для постоянного подключения внешнего винчестера с таким интерфейсом.

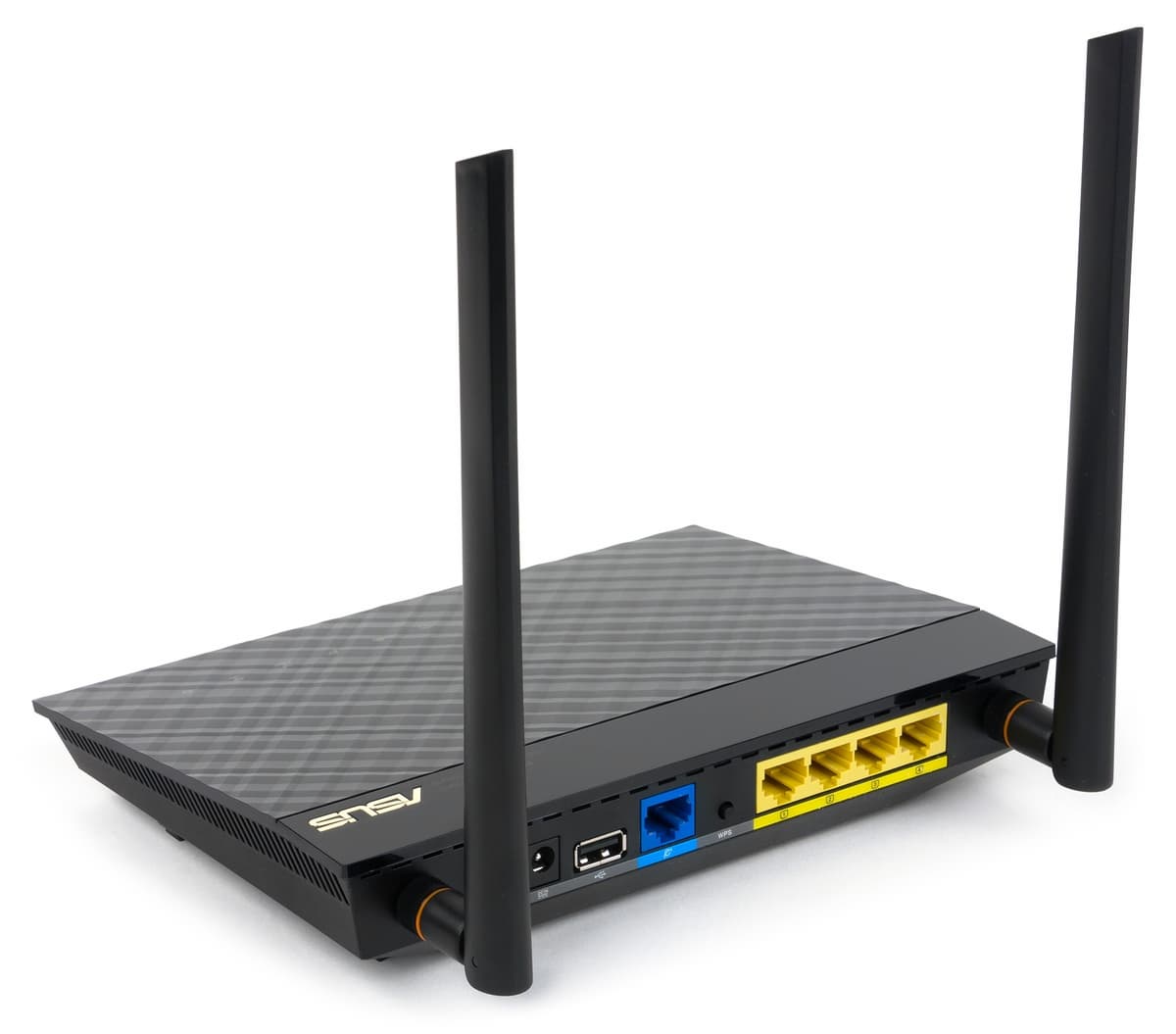

Все остальные разъемы и кнопки собраны сзади: два разъема для внешних антенн, четыре порта LAN и один порт WAN, вход блока питания с выключателем, скрытая кнопка сброса, кнопка WPS и порт USB 2.0.

Последний расположен горизонтально, так что крупные USB-устройства могут не уместиться в отведенном пространстве. А вот вокруг кнопки WPS места достаточно. Впрочем, ее хорошо было бы установить на боковых или переднем торцах.

Ряд светодиодных индикаторов разместился на краю верхней панели. Все они голубого цвета и светят не очень ярко. Заметим, что отдельных индикаторов для портов LAN в этой модели нет.

Еще раз отметим, что данный вариант корпуса вполне можно считать удобным и практичным.

Аппаратная конфигурация

Рассматриваемая модель интересна и своей аппаратной платформой. Здесь используется SoC Qualcomm Atheros QCA9557 с архитектурой MIPS 74Kc, работающая на частоте 720 МГц. Объем оперативной и флэш-памяти составляет по 128 МБ.

В основной процессор встроен радиоблок с поддержкой 802.11b/g/n в диапазоне 2,4 ГГц с максимальной скоростью соединения 300 Мбит/с. Беспроводная точка доступа 802.11a/n/ac в диапазоне 5 ГГц с максимальной скоростью соединения 867 Мбит/с реализована на микросхеме Qualcomm Atheros QCA9882 с интерфейсом PCIe.

За работу гигабитных проводных портов отвечает коммутатор QCA8337N. Контроллер USB 2.0 установлен в основном процессоре, а для USB 3.0 добавили известный чип Etron Tech EJ168A для шины PCIe.

Уже по относительно небольшому весу модели было понятно, что крупных радиаторов в ней не используется. В корпусе уместилась одна тонкая алюминиевая пластина, соединенная с микросхемами через толстые теплопроводяшие прокладки. На чипах процессора и сетевого коммутатора можно заметить небольшие персональные радиаторы. Остальные микросхемы закрыты традиционными металлическими экранами. Этим же могут похвастаться порт USB 3.0 и его цепи. В любом случае никаких проблем, связанных с перегревом, за время тестирования отмечено не было.

Тестирование роутера проводилось с прошивкой версии 3.0.0.4.376.6001.

Настройка и возможности

Как мы уже говорили ранее, данный производитель, как и некоторые другие, использует для своих роутеров унифицированную прошивку AsusWRT, так что и веб-интерфейс, и набор функций у них отличаются мало. Можно говорить о том, что если вы меняете одну модель Asus на другую, то даже не заметите отличий в интерфейсе.

Веб-интерфейс выполнен в темных тонах, имеет выделенные ссылки для перехода к настройкам беспроводных сетей и обновлению прошивки, есть специальные кнопки для перезагрузки, отключения USB-устройств и других востребованных операций.

Предусмотрен перевод на несколько языков, включая русский, а также встроенная справочная система и помощник для быстрой настройки. Есть возможность доступа к настройкам через интернет, поддержка HTTPS и изменение номеров портов.

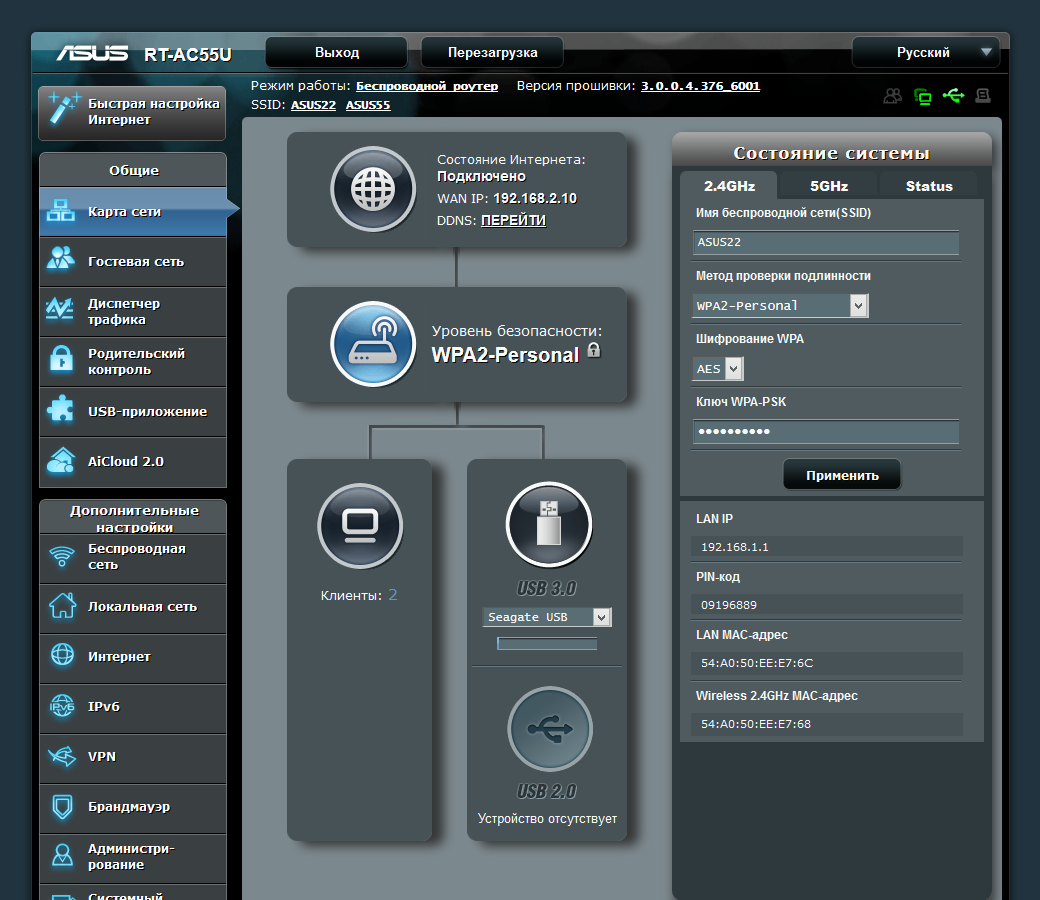

На специальной странице «Карта сети» представлено текущее состояние сети, включая клиентов, USB-устройства, подключение к интернету. Относительно недавно здесь появились и графики загрузки процессора и оперативной памяти, которые могут пригодиться при анализе производительности.

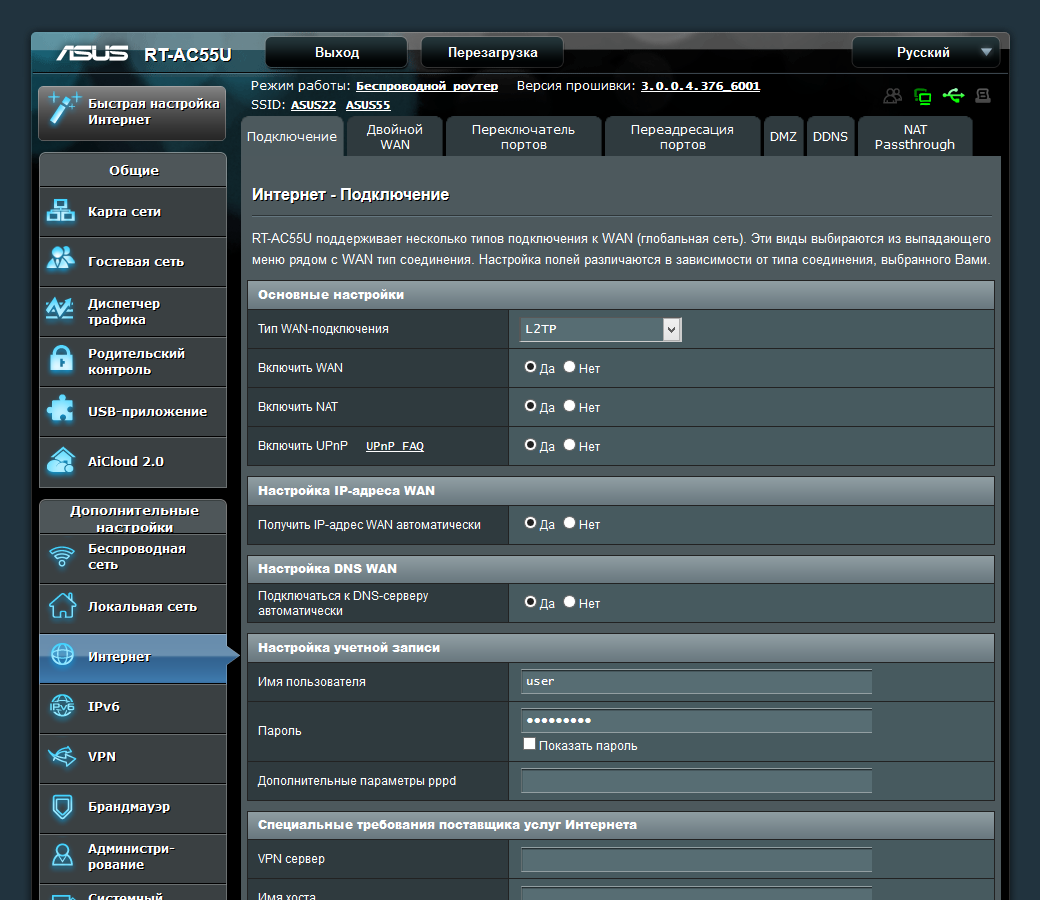

Подключение к интернету поддерживает работу с IPoE, PPPoE, PPTP, L2TP. Есть возможность работы через USB-модемы и режим двойного WAN. В случае использования провайдером динамического адреса пригодится встроенный клиент DDNS с несколькими сервисами, включая собственный сервис Asus. Роутер поддерживает обслуживание некоторых протоколов (в частности SIP и реализации VPN) через NAT. Поддержка IPTV заключается в поддержке IGMP, udpxy и выделения одного или двух физических портов для приставок.

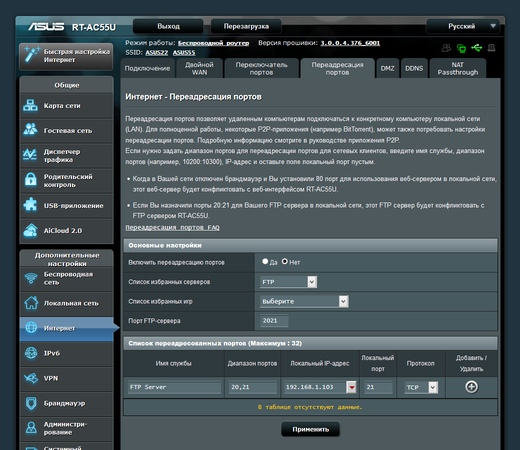

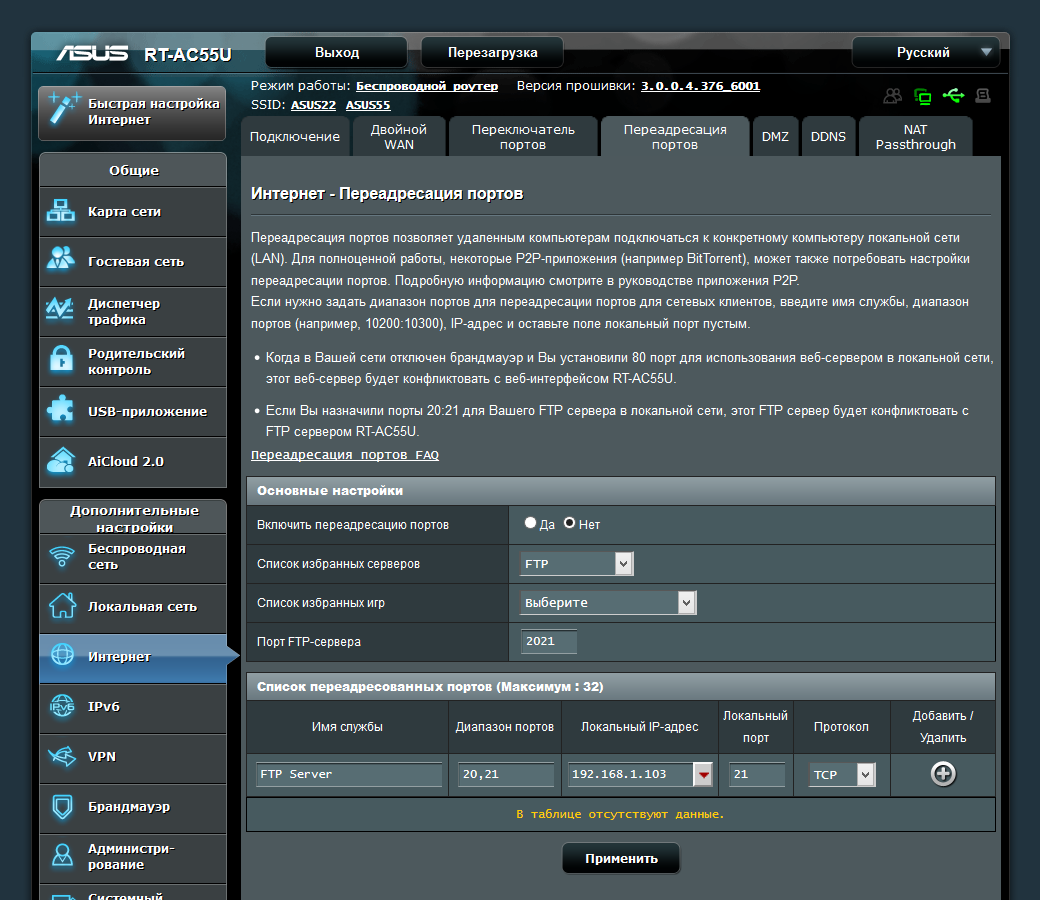

Для обеспечения доступа из интернета к сервисам внутренней сети есть DMZ, UPnP и таблица для ручной настройки правил трансляции портов. Как и у других моделей, есть возможность добавления своих записей в таблицу маршрутизации.

Есть в прошивке и реализация протокола IPv6 в нескольких режимах. Правда, распространение этого протокола сегодня несколько затормозилось, но вероятно, он будет востребован в будущем.

Система управления трафиком поддерживает создание правил для приложений на основании номеров портов и назначение им приоритетов и скоростей. Однако, несмотря на достаточно мощную платформу, активация этой функции существенно снижает общую производительность роутера. Так что, скорее всего, пользоваться в ней будут только страницей с графиками сетевого трафика по интерфейсам.

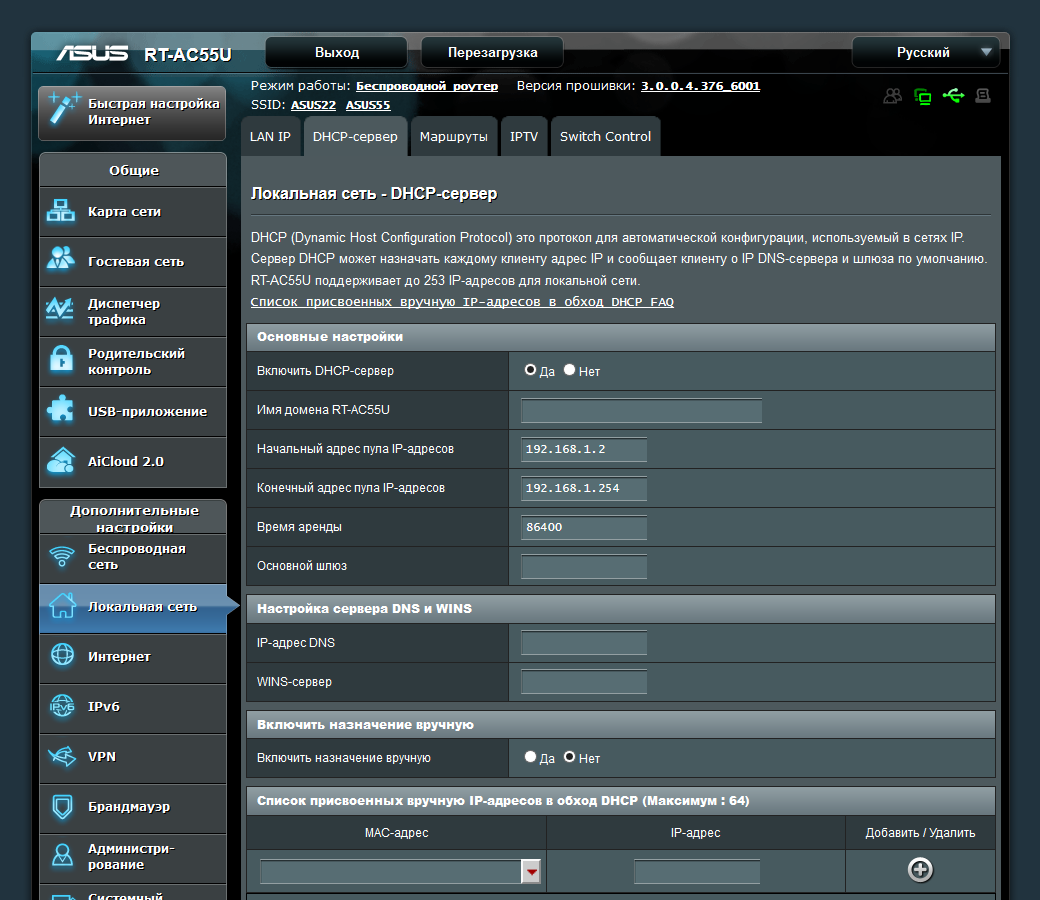

Пользователь может изменить собственный внутренний адрес роутера в сегменте LAN, настроить опции сервера DHCP, в том числе и назначить выдачу постоянного IP требуемым клиентам по MAC-адресам.

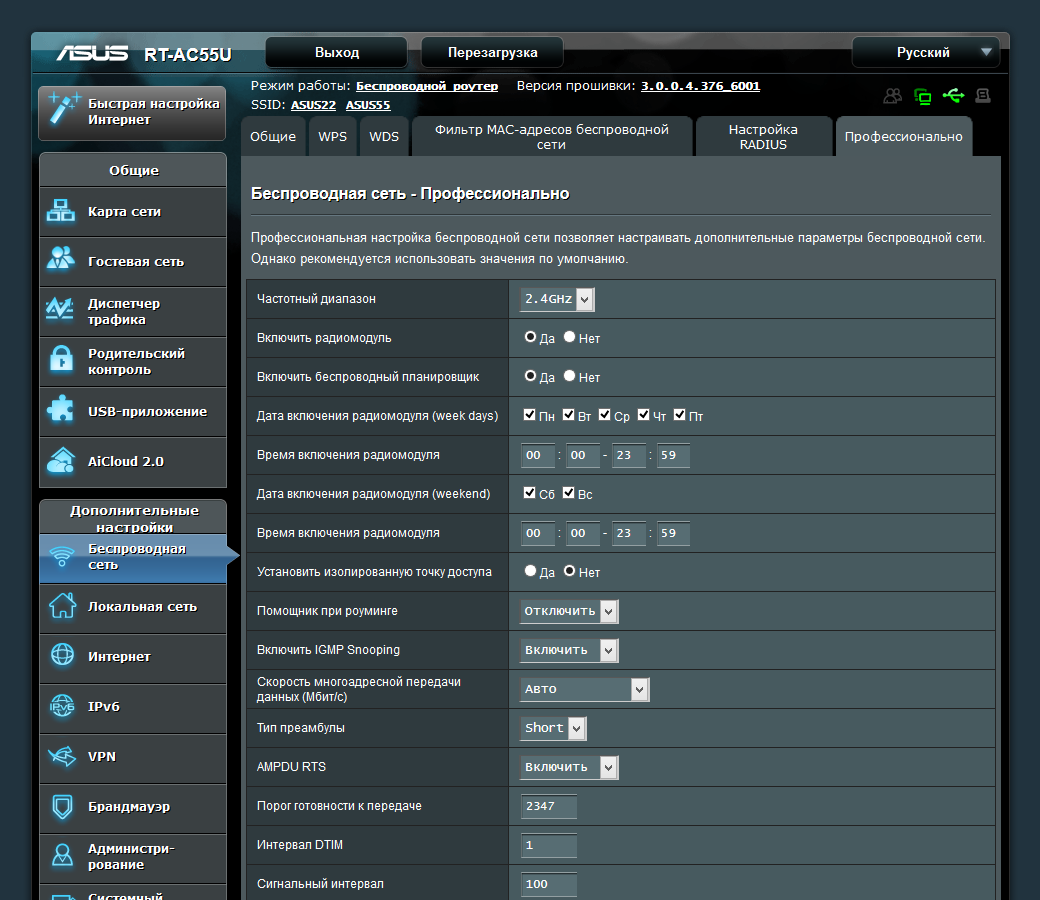

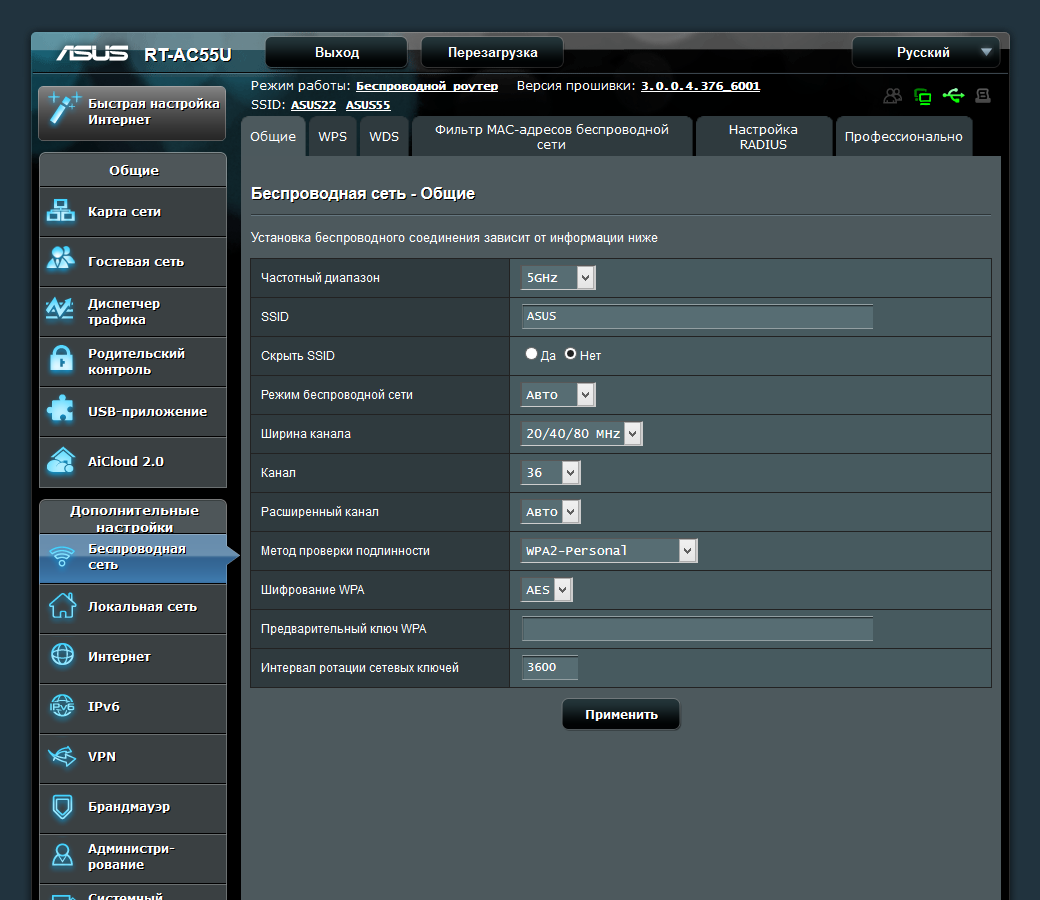

Беспроводные точки доступа устройства работают независимо и имеют похожие настройки для двух диапазонов. В базовый набор опций входят имя сети, стандарт, номер и ширина канала (для 5 ГГц поддерживаются только каналы 36—48) и режим защиты. Дополнительно есть фильтр MAC-адресов для ограничения доступа, настройка WPS, режим моста (WDS), установка расписания работы и некоторые другие параметры. Заметим, что регулировки выходной мощности в этой модели нет, что может быть связано с используемым чипсетом.

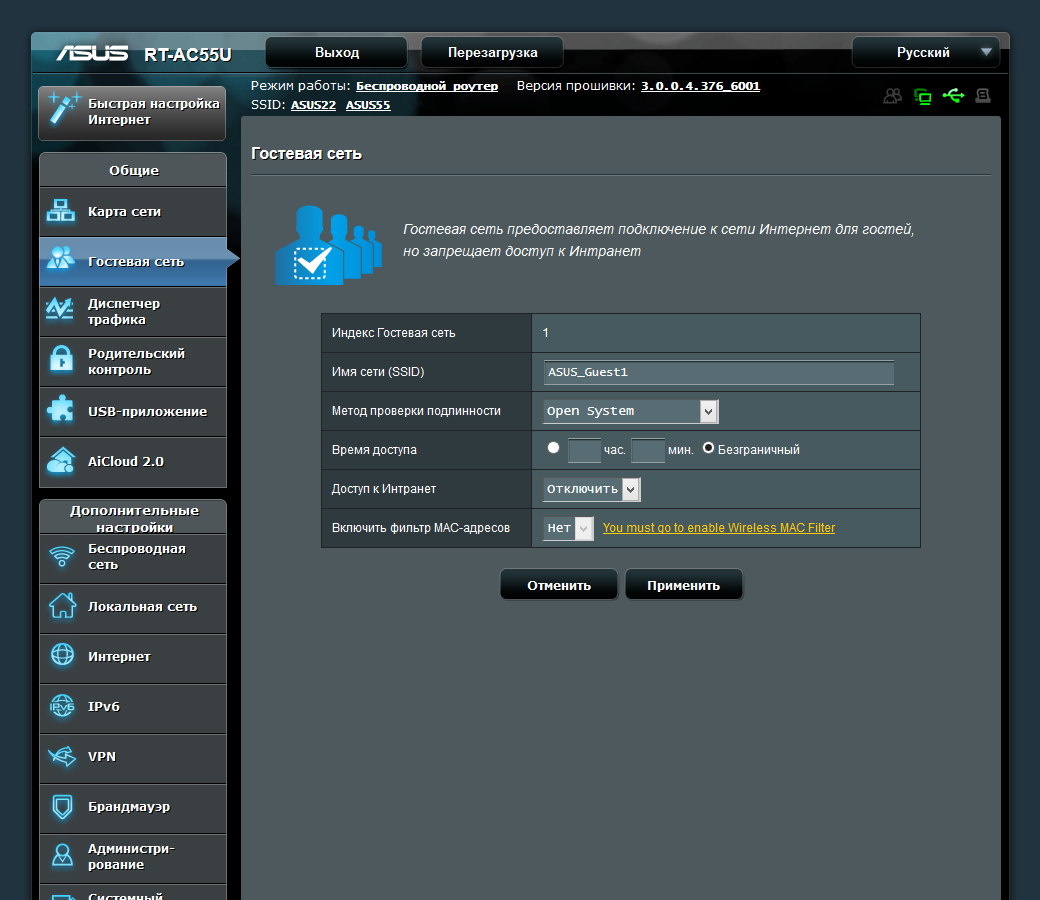

Кроме двух основных беспроводных сетей, можно организовать еще по три гостевых в каждом диапазоне. Для них можно выбрать свой вариант защиты (или оставить сеть открытой), разрешить доступ к устройствам локальной сети, использовать фильтр MAC-адресов, ограничить время работы сети после включения.

Межсетевой экран имеет фильтры URL-адресов, ключевых слов и настраиваемые правила блокировки служб. Функция «Родительский контроль» позволяет ограничить доступность интернета клиентам по недельному расписанию с точностью до часа.

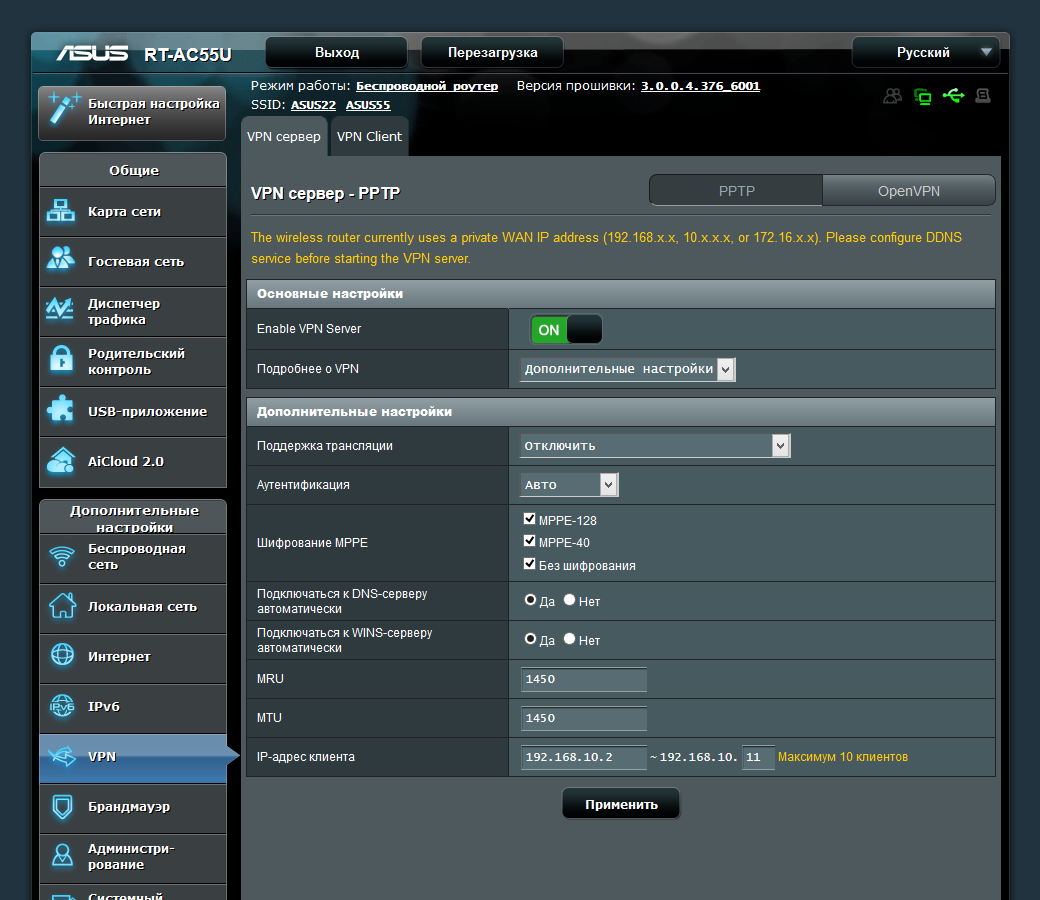

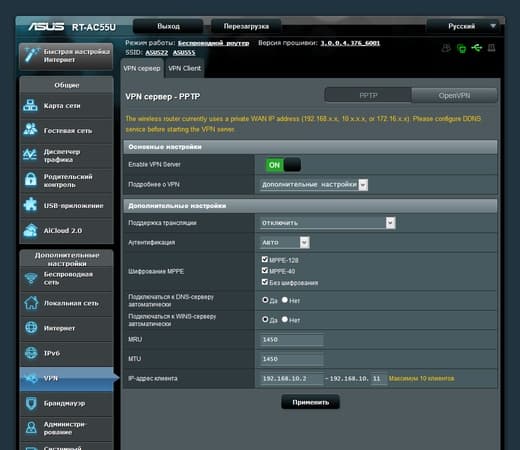

У многих современных моделей этого производителя в прошивке можно найти набор из сервера и клиента VPN, помогающий организовать безопасный удаленный доступ и объединение сетей. В рассматриваемом устройстве для сервера есть поддержка протоколов PPTP и OpenVPN, а клиент умеет работать с PPTP, L2TP и OpenVPN.

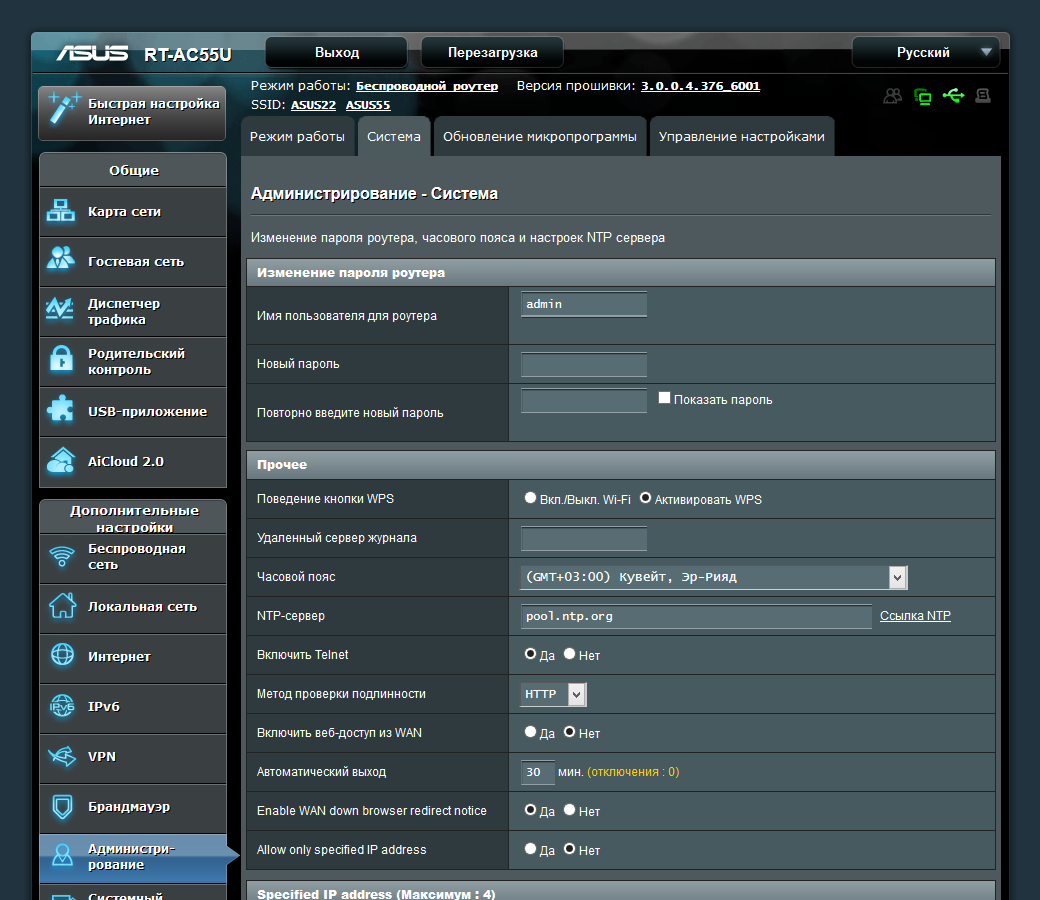

В разделе «Администрирование» представлены привычные функции по изменению пароля администратора, настройке времени, обновлению прошивки, управлению конфигурацией. Есть здесь и удобная возможность переназначить действие кнопки WPS на отключение беспроводных сетей. Сохранилась знакомая по другим устройствам Asus опция доступа к консоли роутера по протоколу telnet. Также в этом разделе находится переключатель режима работы устройства: роутер, точка доступа, беспроводной клиент.

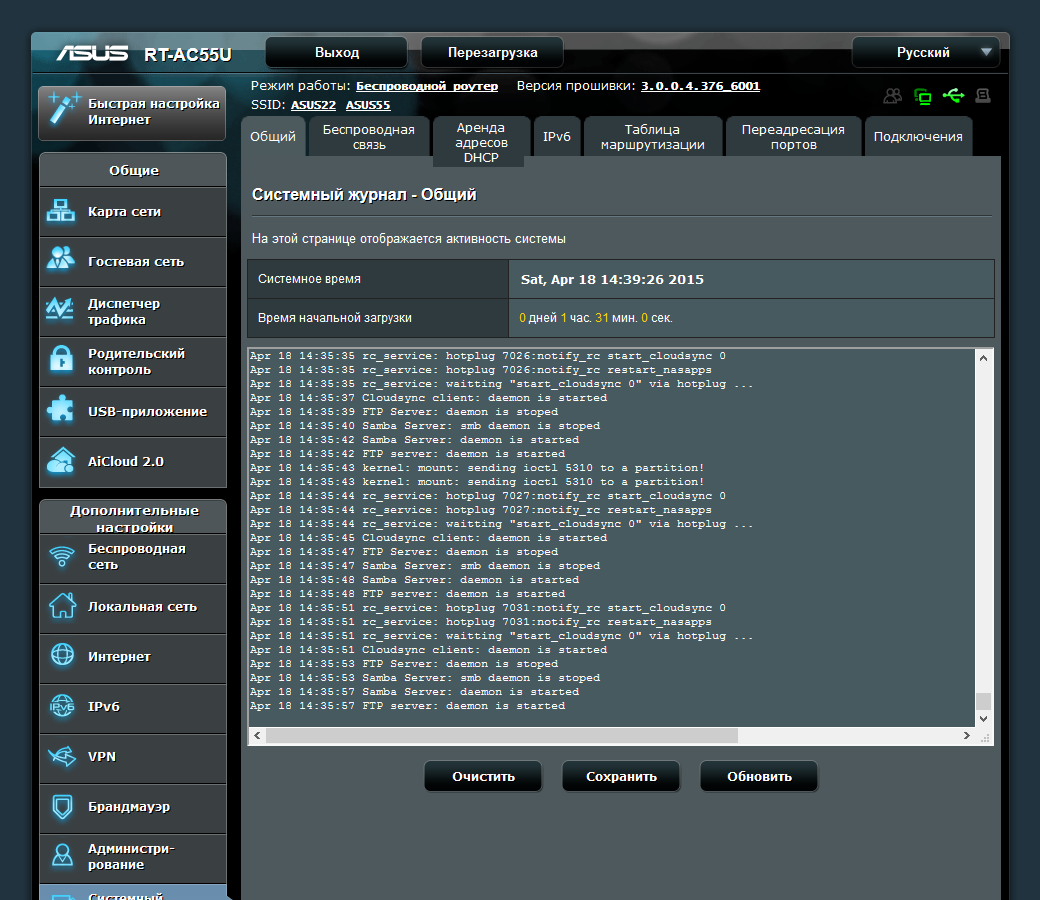

В роутерах Asus кроме стандартного журнала событий есть отдельные страницы с беспроводными клиентами, списком выданных по DHCP адресов, таблицей маршрутизации, настроенными через UPnP правилами трансляции портов и подключениями. Отметим, что кроме хранения в роутере, журнал можно отправлять на сервер Syslog.

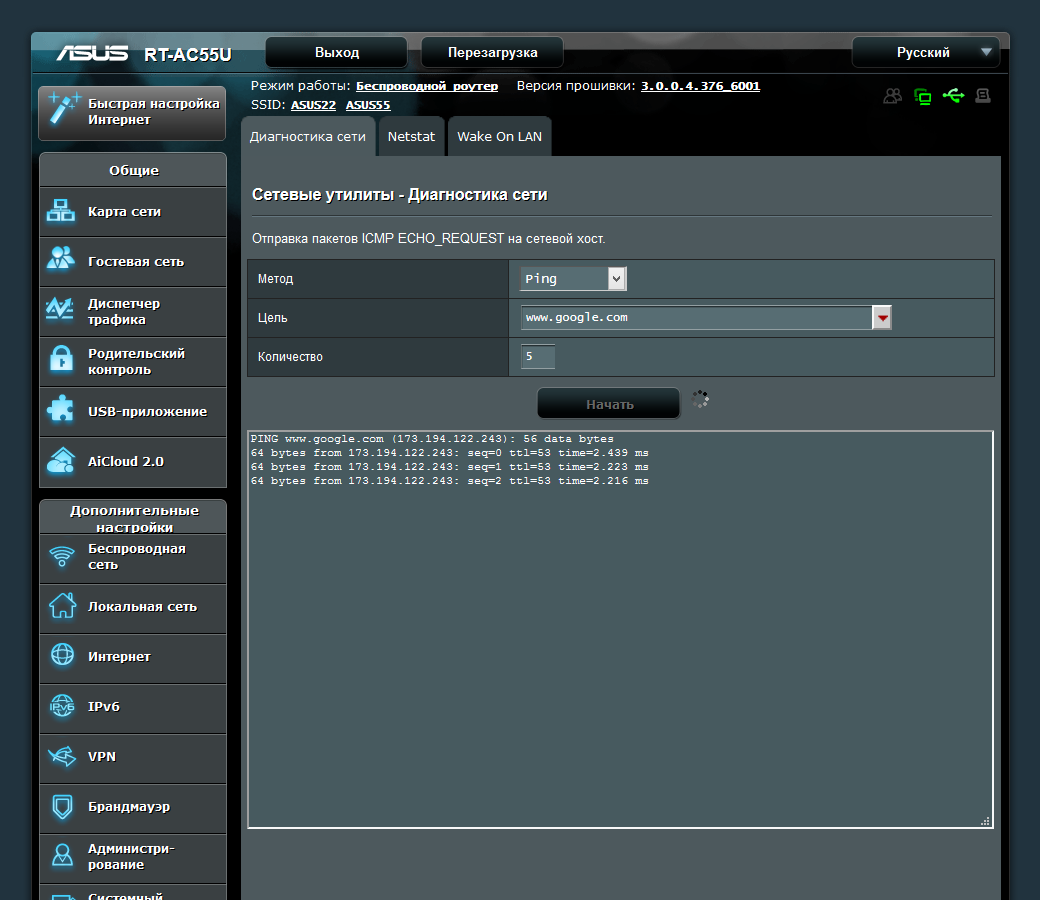

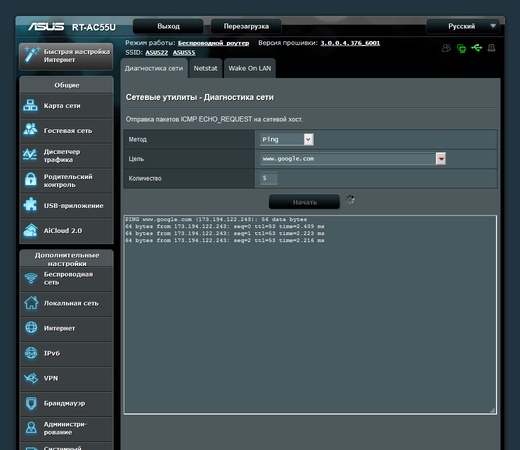

В случае необходимости для диагностики работы сети можно использовать встроенные утилиты ping, traceroute, nslookup и netstat. В некоторых случаях пригодится возможность «пробуждения» клиентов по WOL прямо из интерфейса роутера.

Роутер оборудован двумя портами USB — одним версии 2.0 и одним версии 3.0. Оба порта можно использовать с USB-хабами для увеличения числа одновременно работающих устройств.

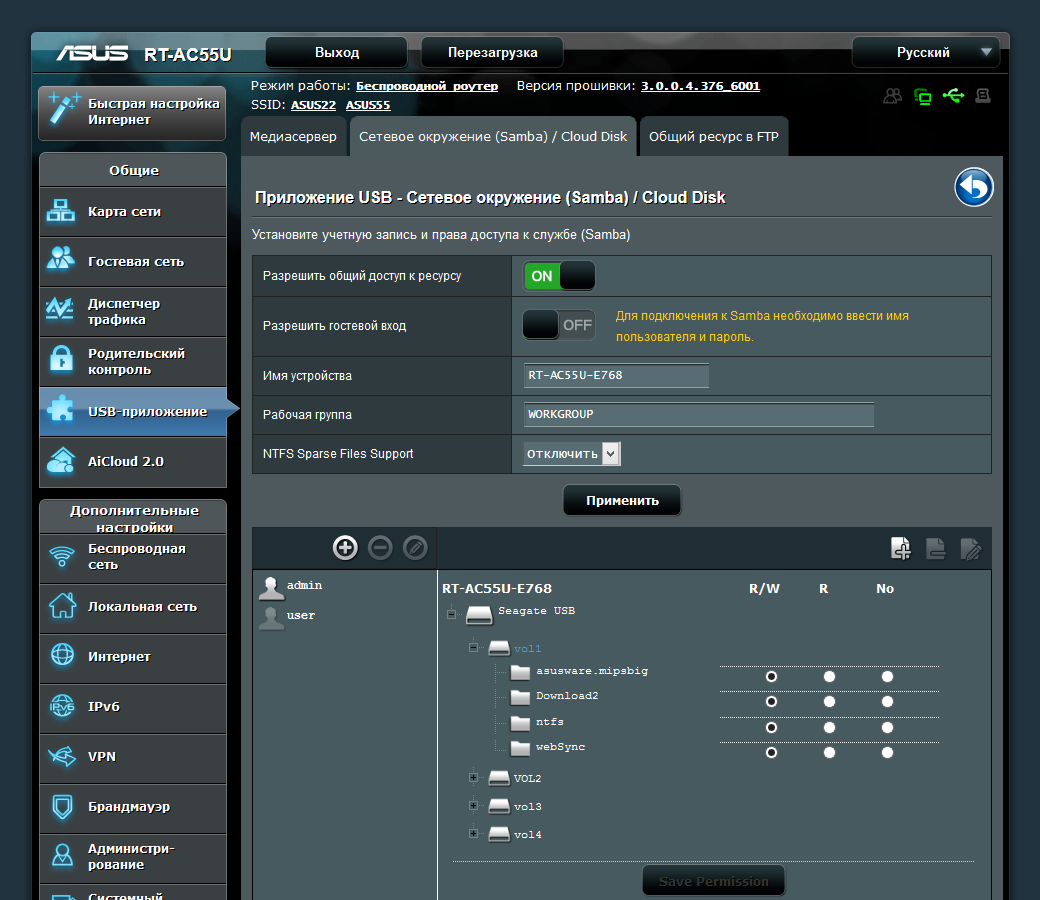

На накопителях поддерживаются файловые системы FAT32, NTFS, EXT2/3/4 и HFS+. Для NTFS в данном роутере используется драйвер Tuxera. Доступ к данным осуществляется по протоколам SMB и FTP. Можно запрограммировать аккаунты пользователей и выдавать им индивидуальные права доступа к папкам на томах. Сервер FTP не имеет никаких настроек, кроме выбора кодовой страницы. При этом работать с ним можно и через интернет. Для настройки удаленного доступа к файлам на дисках предусмотрен помощник AiDisk.

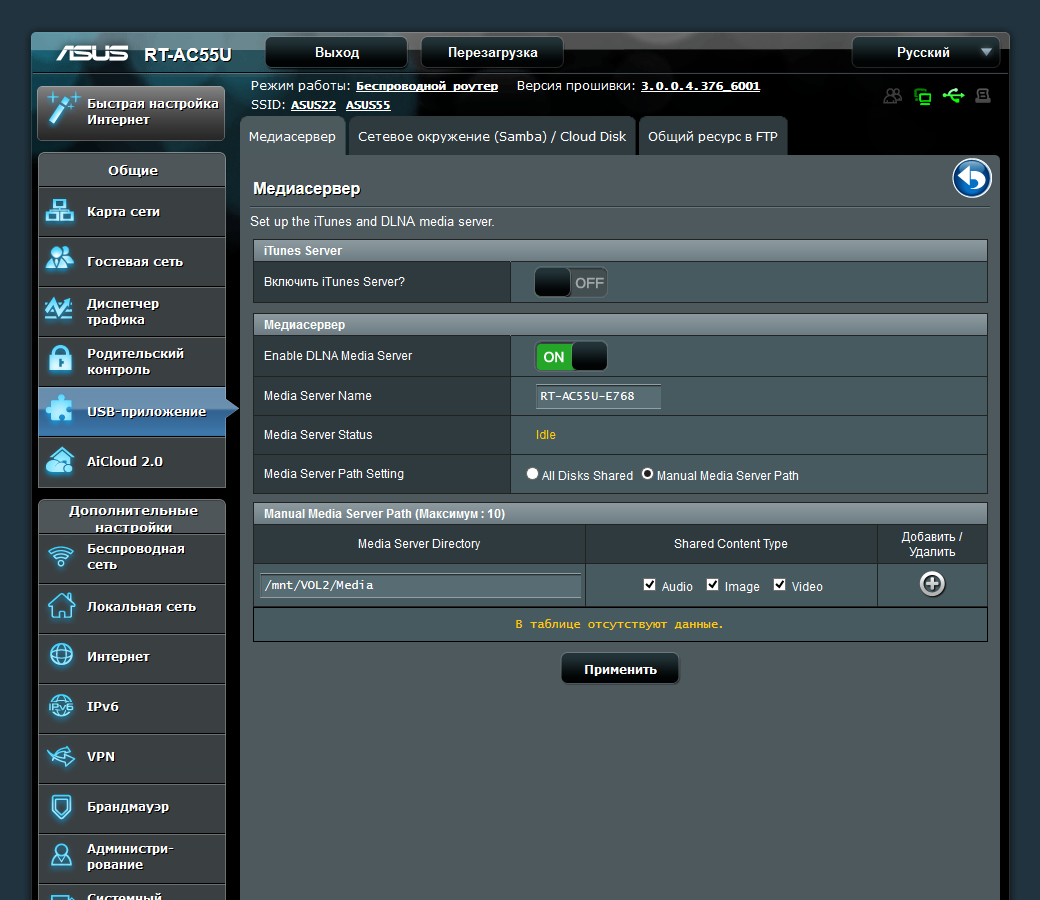

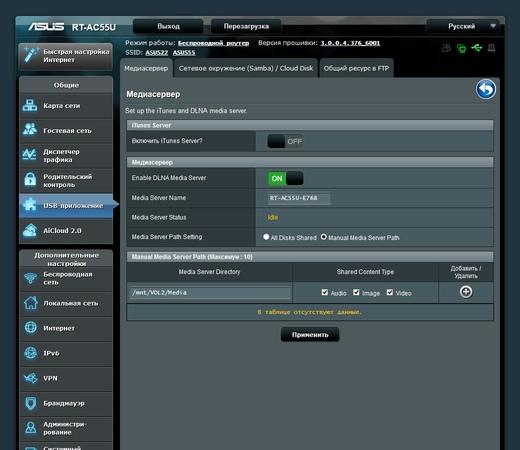

Дополнительно диски могут использоваться для организации медиасервера DLNA и сервера iTunes. В первом случае можно выбрать конкретные папки для индексации. Поддерживаются файлы популярных форматов, включая jpeg, mp3, m4a, flac, wav, wma, avi, mpeg, mp4, mkv, mov, wmv.

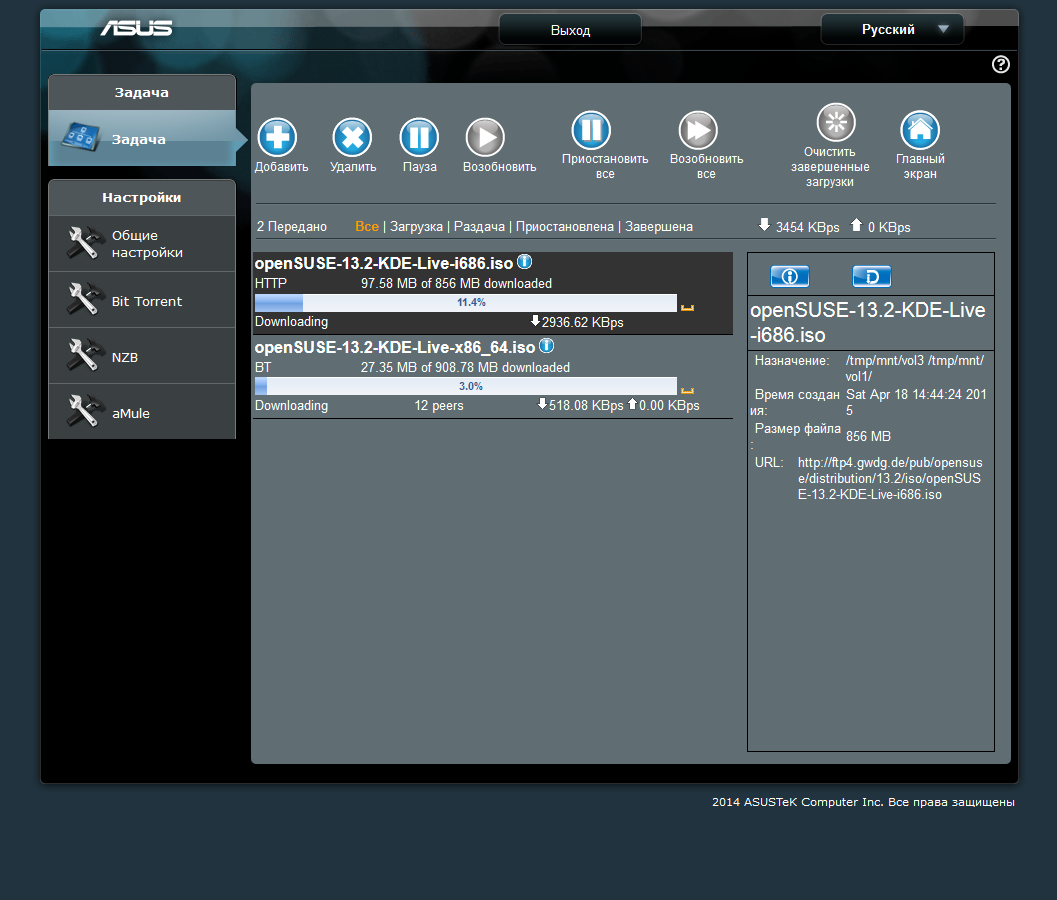

Предусмотрена реализация сервиса автономной загрузки файлов Download Master. Для этого пользователь должен выбрать один из разделов подключенных дисков для установки фирменной системы управления пакетами и соответствующих программ. Сервис поддерживает работу с протоколами HTTP, FTP, BitTorrent, NZB и ed2k. Для клиента BitTorrent предусмотрен выбор порта, ограничение скоростей и числа подключений. С настройками по умолчанию на популярных задачах скорость загрузки может достигать нескольких мегабайт в секунду.

Поддержка сотовых модемов для сетей 3G/4G позволяет реализовать в роутере резервный канал связи или использовать его без проводного подключения.

Порты USB можно использовать и для подключения принтеров и МФУ. Предусмотрено два варианта работы данного сценария: только печать по стандартному сетевому протоколу LPR из совместимых операционных систем или полноценное использование через технологию виртуального порта USB с применением специального клиента для Windows.

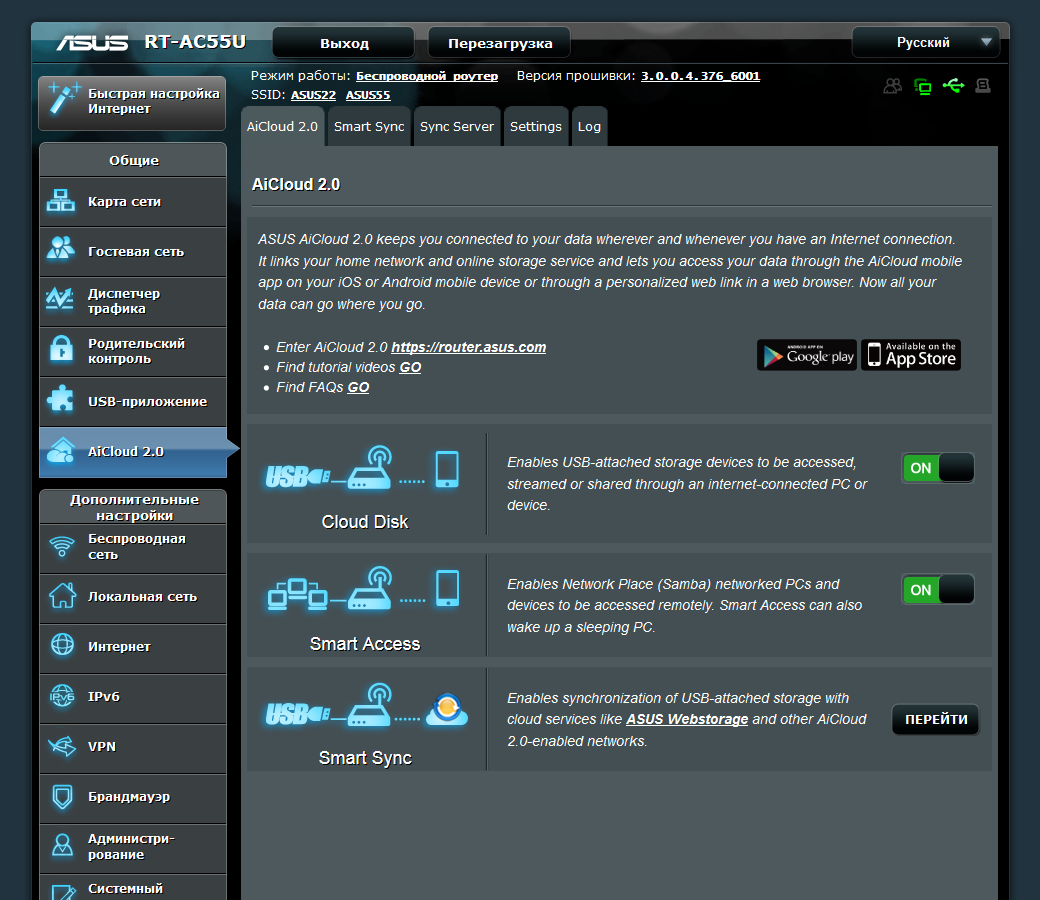

В прошивке реализован AiCloud 2.0 — набор сервисов для удаленного доступа из браузера и фирменных утилит для мобильных устройств, а также синхронизации.

Производительность

Подключение к «Домашний Билайн» по протоколу L2TP прошло без проблем. Скорость работы соответствовала используемому тарифному плану. Клиент p2p, запущенный на компьютере, загружал файлы на максимальной скорости более 10 МБ/с. Данная конфигурация работала и с трансляциями IPTV в режиме мультикаст, в том числе и по Wi-Fi, однако для стабильного качества изображения и комфортного использования других сервисов желательно ограничить скорость клиента p2p.

Данная модель роутера интересна использованием платформы Qualcomm Atheros, которая редко встречается в наших тестах. Тем более интересно будет рассмотреть скоростные характеристики устройства на нашем стандартом стенде.

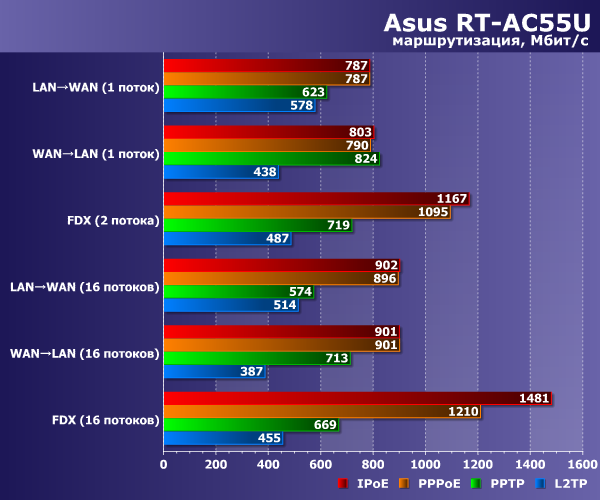

На первом графике представлены результаты тестирования производительности роутера в задачах маршрутизации при подключении по различным протоколам.

Производительность Asus RT-AC55U

Режимы IPoE и PPPoE давно не представляют особой сложности для данного сегмента устройств. Скорость работы в них практически достигает аппаратных возможностей гигабитных портов. Однако данное устройство в однопоточных режимах показывает немного худшие результаты, чем большинство конкурентов. Кроме того, полнодуплексные режимы также реализованы не очень эффективно.

Зато при работе с протоколами PPTP и L2TP мы видим одни из наиболее высоких цифр, что может понравиться пользователям новых тарифных планов со скоростями подключения более 100 Мбит/с.

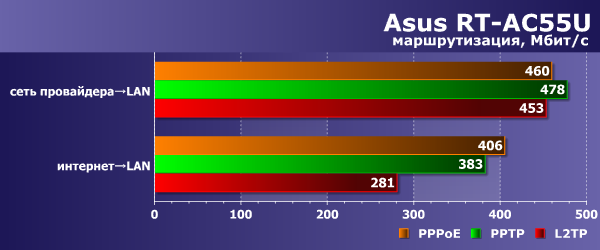

Нет замечаний и к реализации одновременного двойного доступа к сети провайдера и интернету, что видно по второму графику.

Производительность Asus RT-AC55U

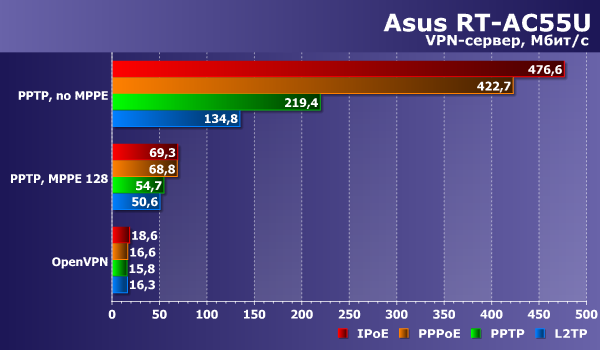

Вторая группа тестов позволит нам оценить скорость работы сервера VPN. Проверялись три варианта: PPTP с шифрованием и без, а также OpenVPN. Использовались настройки серверов по умолчанию. Выбор режима шифрования для PPTP осуществлялся на стороне клиента. На графике приводятся усредненные по трем сценариям (прием, передача и полный дуплекс, по восемь потоков в каждом случае) показатели.

Производительность Asus RT-AC55U

При работе без шифрования можно рассчитывать более чем на 100 Мбит/с при любом варианте подключения к провайдеру на стороне сервера. Использование MPPE128 снижает эти показатели до 50-70 Мбит/с. Для многих задач удаленного доступа этих скоростей будет более чем достаточно. Наиболее сложным вариантом традиционно является OpenVPN. Здесь мы получили не более 20 Мбит/с. Напомним, что топовые модели Asus в последнем тесте показывают примерно в два раза более высокие результаты.

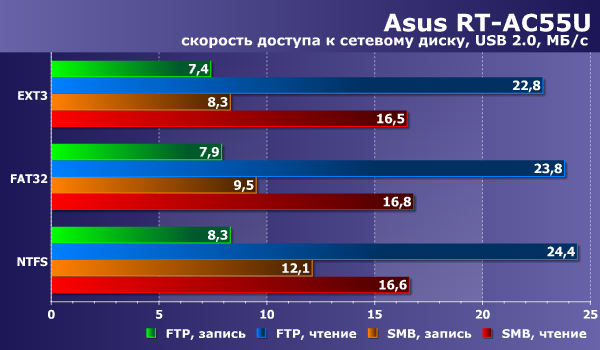

В тестировании скорости работы внешнего диска использовался SSD, который подключался через адаптеры SATA—USB версий 2.0 и 3.0. Диск предварительно форматировался в файловые системы FAT32, NTFS и EXT3. Проверялись скорости чтения и записи одного файла большого объема по протоколам SMB и FTP.

Производительность Asus RT-AC55U

Скорость чтения ограничивается в данном случае интерфейсом и не превышает 25 МБ/с. Запись существенно медленнее — всего 7-12 МБ/с. Сложно однозначно сказать, с чем это связано, но другие устройства показывают обычно более высокие результаты.

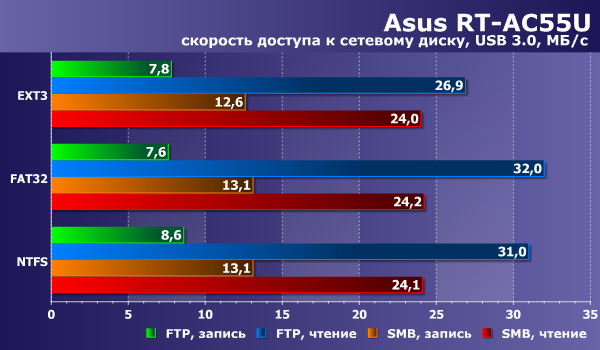

Посмотрим, будет ли какой-нибудь эффект от работы с USB 3.0. Здесь стоит напомнить, что в опциях беспроводного контроллера на 2,4 ГГц есть параметр, который отключает работу с версией протокола USB 3.0 для снижения влияния на беспроводную сеть (и этот параметр включен по умолчанию). Для проведения этого теста мы его, конечно, выключили.

Производительность Asus RT-AC55U

Странно, но скорость работы внешнего накопителя практически не изменилась. Для контроля мы попробовали другой накопитель USB 3.0, и он показал аналогичные скорости. Напомним, что для USB 3.0 ранее мы видели цифры на уровне 50-70 МБ/с. Вероятно, здесь дело в прошивке, поскольку проверка через консоль показала, что накопитель действительно работал в режиме интерфейса версии 3.0.

Что касается влияния на беспроводную сеть 2,4 ГГц, то с данным адаптером мы его не заметили. Скорости чтения и записи на диск по Wi-Fi с включенной и выключенной опцией не отличались.

Тестирование скорости беспроводной связи проводилось с адаптером Asus PCE-AC68 (PCIe, 802.11b/g/n в 2,4 ГГц до 600 Мбит/с, 802.11a/n/ac в 5 ГГц до 1300 Мбит/с). Тесты проводились в один/два потока и в восемь потоков. Проверялись три варианта взаимного расположения роутера и клиента: четыре метра прямой видимости, четыре метра через одну стену и восемь метров через две стены. Последняя точка тестировалась только на 5 ГГц, поскольку на 2,4 ГГц клиент видел там несколько десятков беспроводных сетей, что не позволяло оценить непосредственно тестируемый роутер.

Устройства настраивались в режим максимальной производительности с WPA2-PSK и каналами 40 и 80 МГц в диапазонах 2,4 и 5 ГГц соответственно. Отметим, что большинство современных мобильных устройств в 2,4 ГГц способны использовать только один канал, так что реальная производительность с ними будет примерно в два раза ниже.

Производительность Asus RT-AC55U

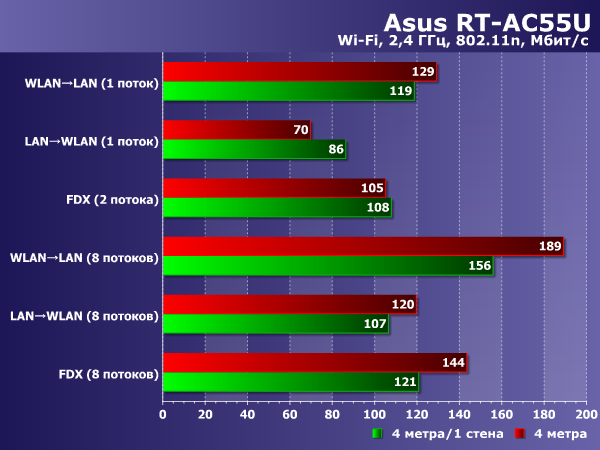

Учитывая скорость соединения 300 Мбит/с в диапазоне 2,4 ГГц, показанные результаты можно считать вполне достойными. Хотя, конечно, сегодня в городских условиях очень сложно прогнозировать работоспособность в этом диапазоне из-за наличия многочисленных соседских сетей.

Производительность Asus RT-AC55U

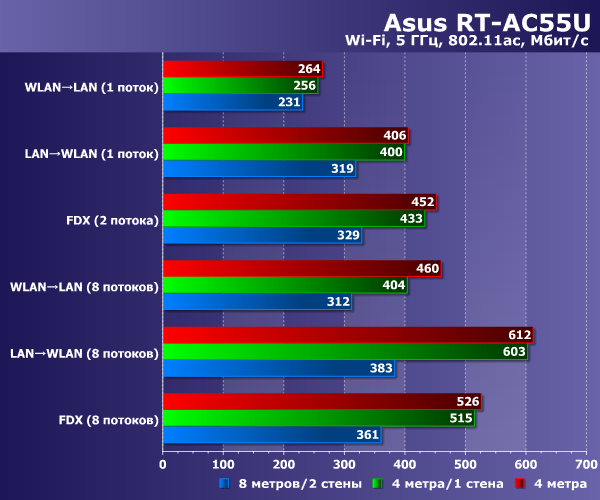

В данной ситуации переход на 5 ГГц более чем оправдан. Даже в самой дальней из проверенных точек мы получаем 200-300 Мбит/с в однопоточном режиме. На клиентах 802.11n результаты будут скромнее, но и у них будет возможность, в частности, просмотра видео высокого разрешения. В целом, для контроллера 802.11ac со скоростью 867 Мбит/с роутер показывает хорошие результаты. Можно сказать, что чипсет Qualcomm Atheros не уступает более популярным на рынке Broadcom.

Выводы

Компания Asus старается быть лидером в каждом сегменте и имеет возможность предлагать пользователям решения под любые требования. По формальным техническим характеристикам рассмотренный в статье роутер RT-AC55U очень похож на протестированный год назад RT-AC56U, однако основан на платформе Qualcomm Atheros, а не Broadcom. Такая замена, вероятно, вызвана желанием снизить стоимость продукта, но сравнивать по этому параметру модели, вышедшие в разное время, достаточно сложно. Кроме того, на отечественном рынке новинка пока не представлена.

Что приятно, использование новой платформы не повлияло на качество встроенного программного обеспечения. Продукт обладает расширенным набором функций, многие из которых связаны с наличием у роутера портов USB.

С точки зрения производительности в сценариях маршрутизации к устройству нет никаких замечаний. Особенно стоит отметить высокую скорость работы при подключениях PPTP и L2TP, что может быть востребовано с некоторыми отечественными провайдерами. Также порадовали скорости беспроводных точек доступа. Сегодня использование диапазона 5 ГГц и особенно 802.11ac является практически единственным способом получить высокую производительность беспроводной связи в городских условиях.

Несколько удивили результаты тестирования сетевого доступа к жесткому диску: скорость записи относительно невелика, а использование интерфейса USB 3.0 дает очень незначительный эффект. Будем надеяться, что этот недочет не связан с аппаратным обеспечением и будет исправлен в обновлениях прошивки.

Отметим также, что роутер имеет практичный и удобный корпус с возможностью крепления на стену.

Модель пока не представлена официально на нашем рынке. По информации производителя, поставки ожидаются летом этого года. По стоимости точной информации нет, но вероятно, она будет мало отличаться от цены Asus RT-AC56U, который сегодня предлагается примерно за 7000 рублей.
