Двухдиапазонный беспроводной роутер
Asus RT-AC56U с поддержкой 802.11ac


Мы уже неоднократно замечали, что компания Asus может позволить себе иметь очень широкие линейки продуктов практически по всем направлениям. Это касается, в том числе, и беспроводных роутеров. Сегодня почти из пяти десятков моделей, присутствующих в каталоге на сайте, можно выделить четыре устройства с поддержкой протокола 802.11ac. Два из них мы уже тестировали — RT-AC66U и RT-AC68U, а сегодня рассмотрим немного более простое и доступное устройство RT-AC56U.

Эта модель основана на одной из самых производительных платформ Broadcom для роутеров, а основным отличием от топового устройства является конфигурация из двух антенн, что дает максимальные скорости беспроводного подключения 300 Мбит/с для 2,4 ГГц с 802.11n и 867 Мбит/с для 5 ГГц с 802.11ac против 450 Мбит/с и 1300 Мбит/с соответственно. Впрочем, фактически в подавляющем числе клиентских устройств сегодня используются как раз не самые высокопроизводительные адаптеры, и это означает, что данное ограничение может не играть существенной роли.

Среди других особенностей рассматриваемой модели упомянем гигабитные сетевые порты, наличие портов USB 2.0 и 3.0, встроенные антенны, оригинальный дизайн корпуса, удобную и стабильную прошивку со множеством дополнительных функций и сервисов.

Комплект поставки

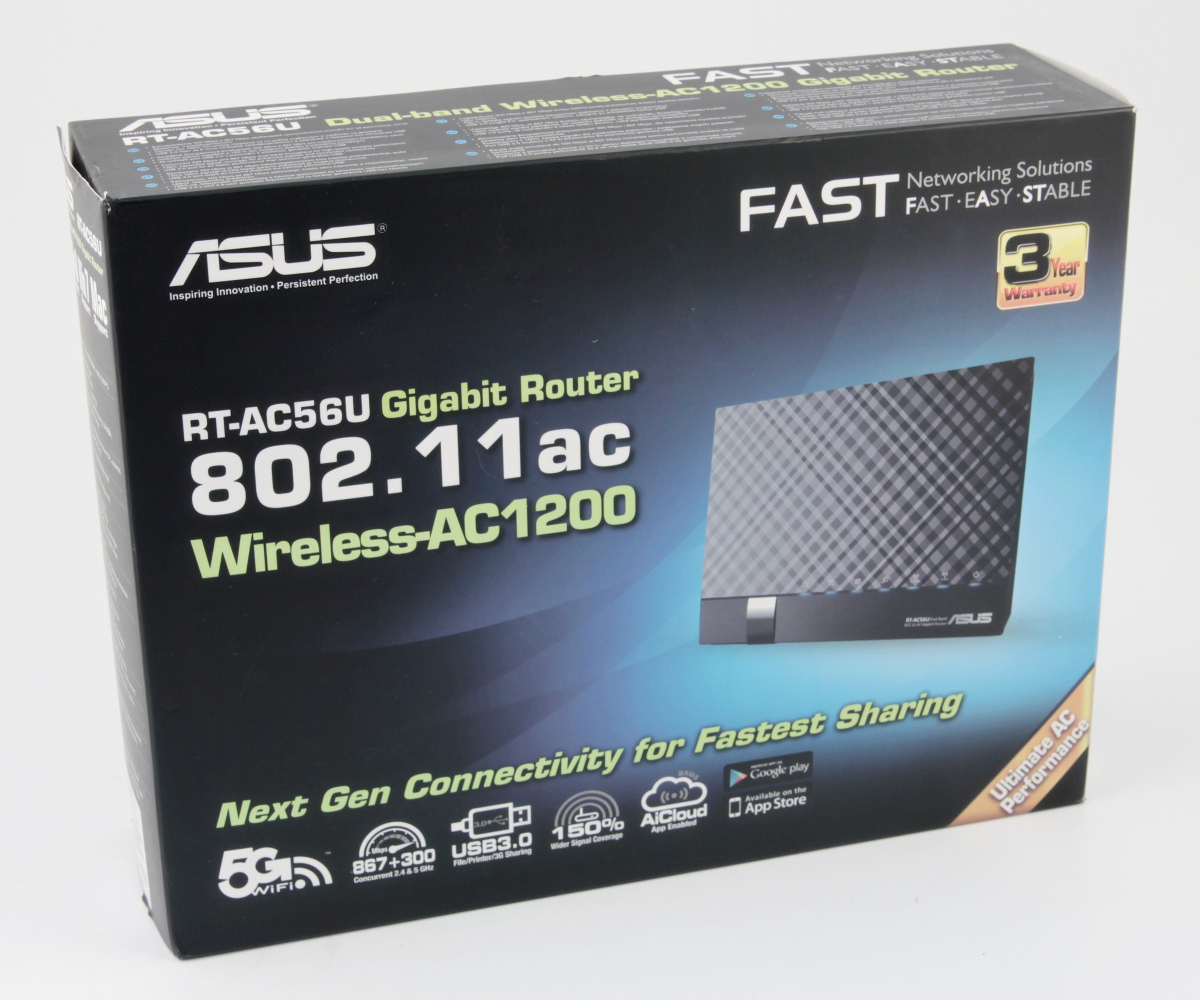

Роутер поставляется в достаточно крупной коробке, оформление которой знакомо по прошлым моделям: темные тона, матовый и глянцевый лак. На упаковке приводится фотография роутера, основные технические спецификации, варианты подключения и использования, позиционирование относительно других устройств.

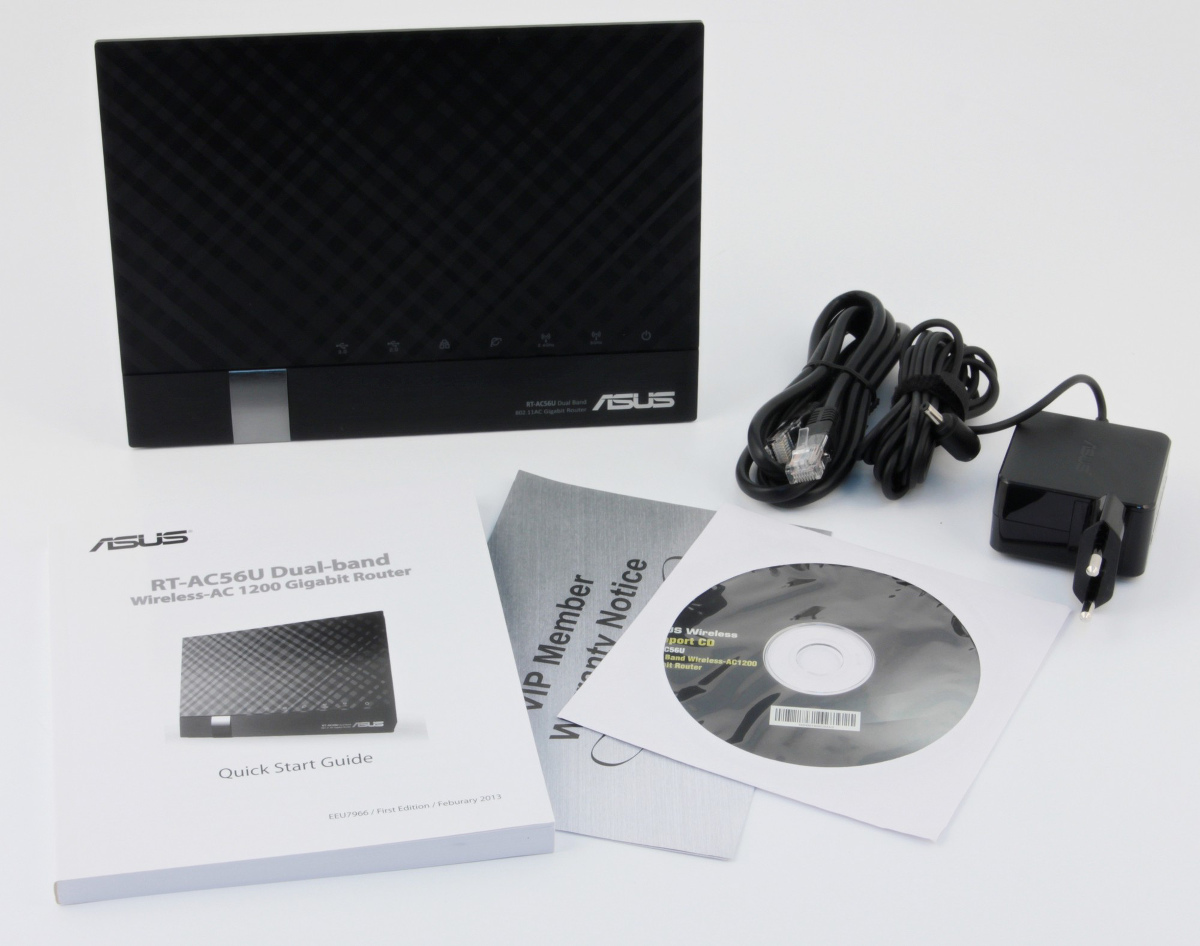

Комплект поставки также не изменился: роутер, внешний блок питания 19 В 1,75 А, черный сетевой патч-корд, компакт-диск с ПО и документацией, условия мировой гарантии, краткое руководство пользователя на нескольких языках. Отметим, что разъем блока питания отличается от прошлого поколения «66».

Внешний вид

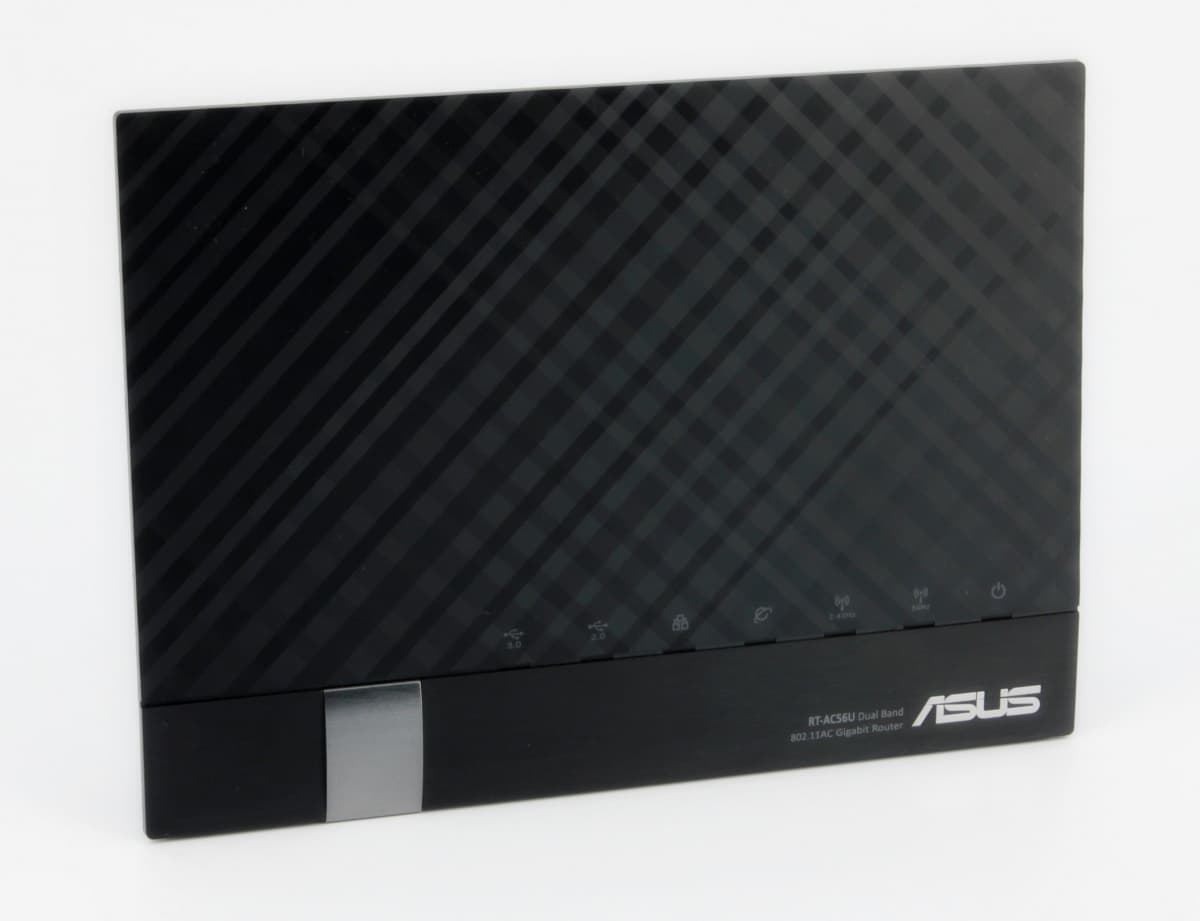

Роутер RT-AC56U имеет свой оригинальный дизайн корпуса, который не встречался нам ранее в других устройствах. Корпус поддерживает только вертикальный вариант установки. Его габаритные размеры без учета подключения кабелей составляют 205×68×148 мм. Обратите внимание, что такая большая глубина вызвана использованием специальной металлической ножки, а сам корпус не толще 36 мм. Надежность установке придают резиновые вставки на дне и еще одна небольшая ножка из пластика.

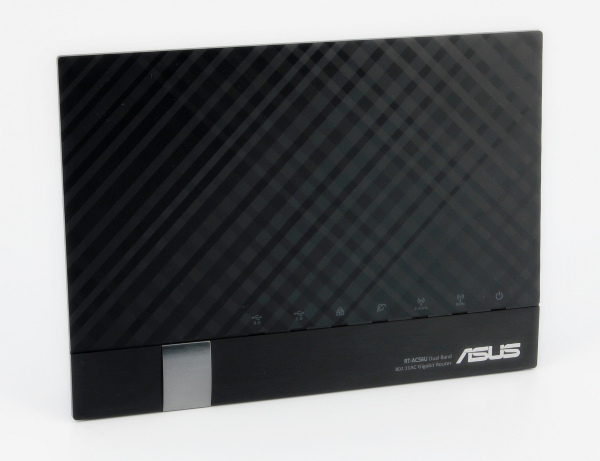

Фронтальная часть корпуса имеет характерное «бриллиантовое» оформление, знакомое по прошлым моделям. Отметим, что поверхность черного пластика матовая, что позволяет долго сохранять опрятный внешний вид. В нижней части панели установлены семь светодиодных индикаторов продолговатой формы и голубого свечения. Яркость у них вполне комфортная, а мигание используется только для беспроводных интерфейсов и внешних накопителей. Слева можно также заметить металлическую вставку, которая является частью подставки, а в правом нижнем углу указано название модели и установлен хромированный логотип производителя.

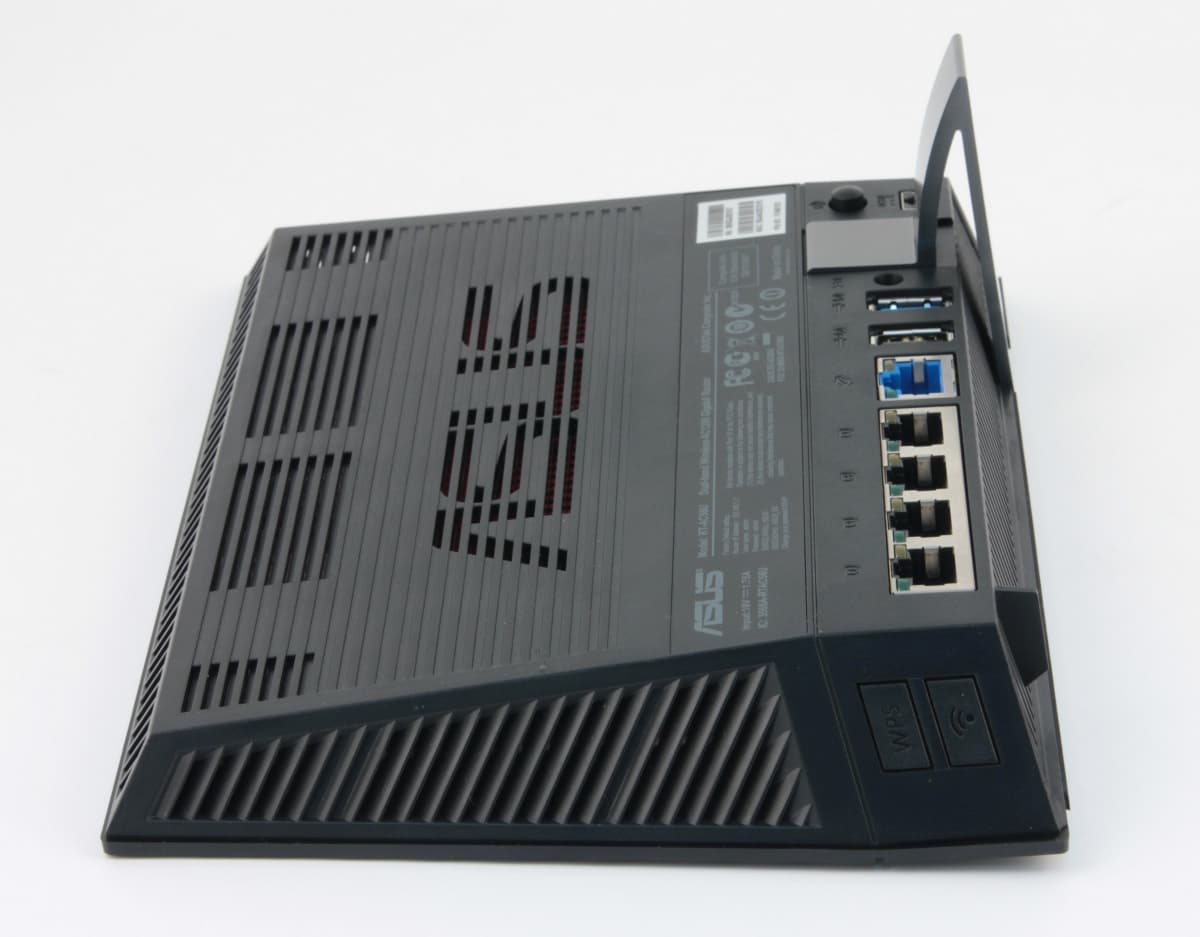

Все торцы корпуса заняты решетками пассивной вентиляции. На правом дополнительно установлены кнопки активации подключения по технологии WPS и отключения беспроводных интерфейсов.

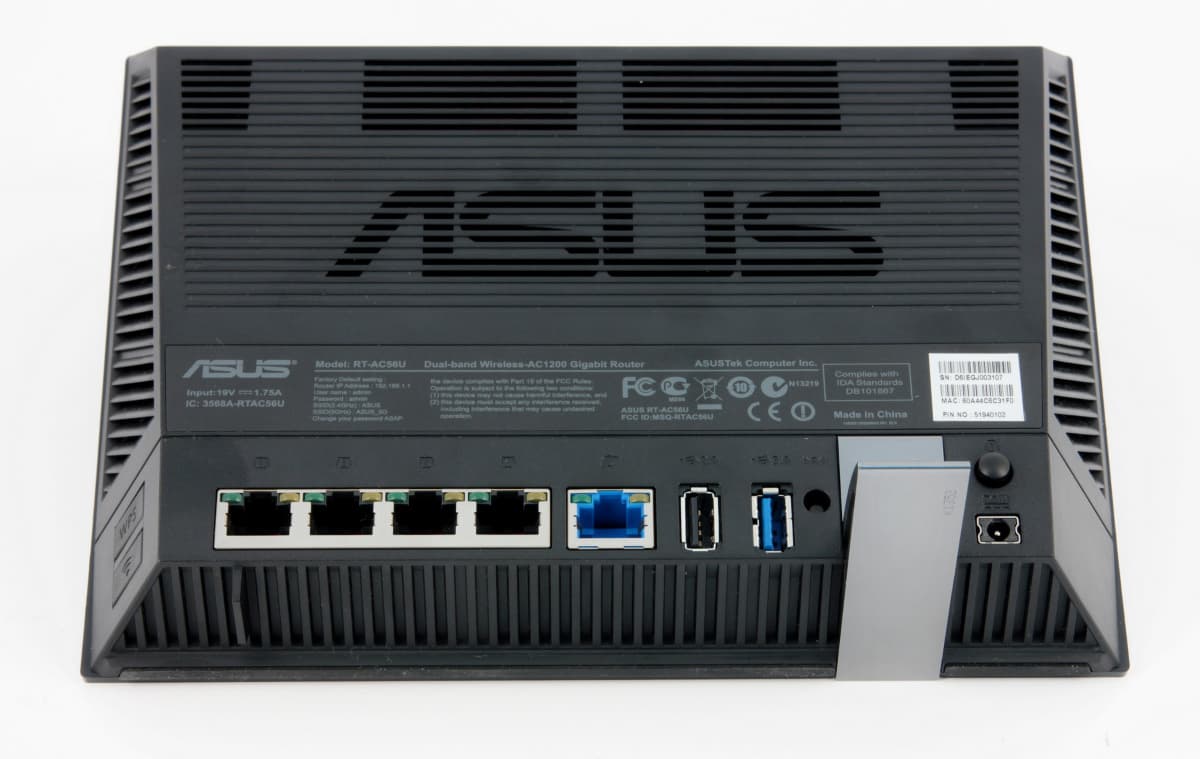

В нижней части задней панели находятся четыре гигабитных порта локальной сети, гигабитный порт для подключения к провайдеру, порты USB 2.0 и USB 3.0, скрытая кнопка сброса, вход блока питания и выключатель. Отметим, что проводные порты имеют встроенные индикаторы скорости и активности. Несмотря на большой промежуток между портами USB, все-таки могут быть проблемы при использовании крупных модемов и флешки без переходников, поскольку корпус роутера имеет небольшой наклон назад.

Если вам требуется роутер для установки на столе или полке, то дизайн рассматриваемой модели вполне подходит для такого варианта размещения. Хотя, возможно, стоило предусмотреть и крепление на стену.

Аппаратная конфигурация

По своей аппаратной платформе роутер похож на RT-AC68U. В нем также используется двухъядерный ARM-процессор Broadcom — BCM4708A. Объем оперативной памяти составляет 256 МБ, а флэш-памяти для прошивки установлено 128 МБ. Штатно процессор и память работают на частотах 800 и 667 МГц соответственно, но есть возможность увеличения частоты. Впрочем, тестирование на частоте в полтора раза большей, чем штатная, показало, что на скорость маршрутизации первый параметр не оказывает существенного влияния.

Сетевые контроллеры, коммутатор и порты USB реализованы внутри основного процессора. Отметим, что есть поддержка Jumbo Frames и аппаратного NAT. Работа 802.11ac и других стандартов в диапазоне 5 ГГц обеспечивается чипом BCM4352. За 2,4 ГГц и 802.11b/g/n отвечает микросхема BCM43217. Максимальная скорость соединения для 802.11ac составляет 867 Мбит/с, а для 802.11n — 300 Мбит/с.

Антенны (по две на каждый диапазон) реализованы на печатной плате. Присутствуют на ней и микроразъемы, которые можно использовать для подключения внешних антенн в случае необходимости.

Все основные микросхемы закрыты экранами и общим радиатором. Во время тестирования проблем с перегревом отмечено не было.

На печатной плате также присутствует консольный разъем, хотя при наличии доступа по telnet, он редко будет востребован.

Тестирование роутера проводилось с прошивкой версии 3.0.0.4.374.4561.

Настройка и возможности

Роутеры Asus верхнего сегмента, к которому можно без сомнения отнести и RT-AC56U, имеют сходные прошивки и набор функций.

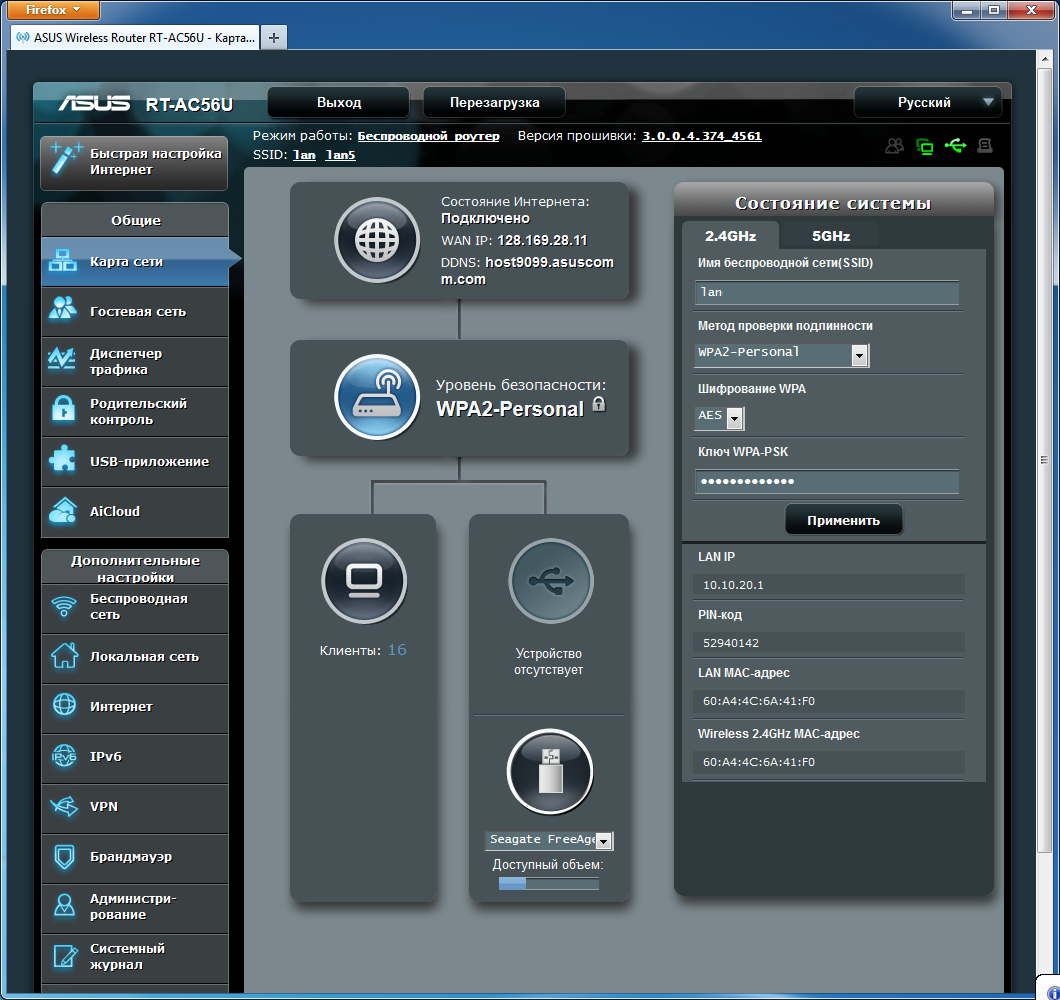

В окне веб-интерфейса присутствует информация о режиме работы, именах беспроводных сетей, версия прошивки, пункты по перезагрузке и выбору языка (русский перевод присутствует, включая встроенную справочную систему). Быстро оценить состояние устройства поможет страница «Карта сети». Здесь указывается статус подключения к интернету, число подключенных клиентов, внешние устройства и другие важные данные. Отметим, что настраивать роутер можно не только из локальной сети, но и через интернет. Во втором случае поддерживается протокол https и изменение номера порта для него.

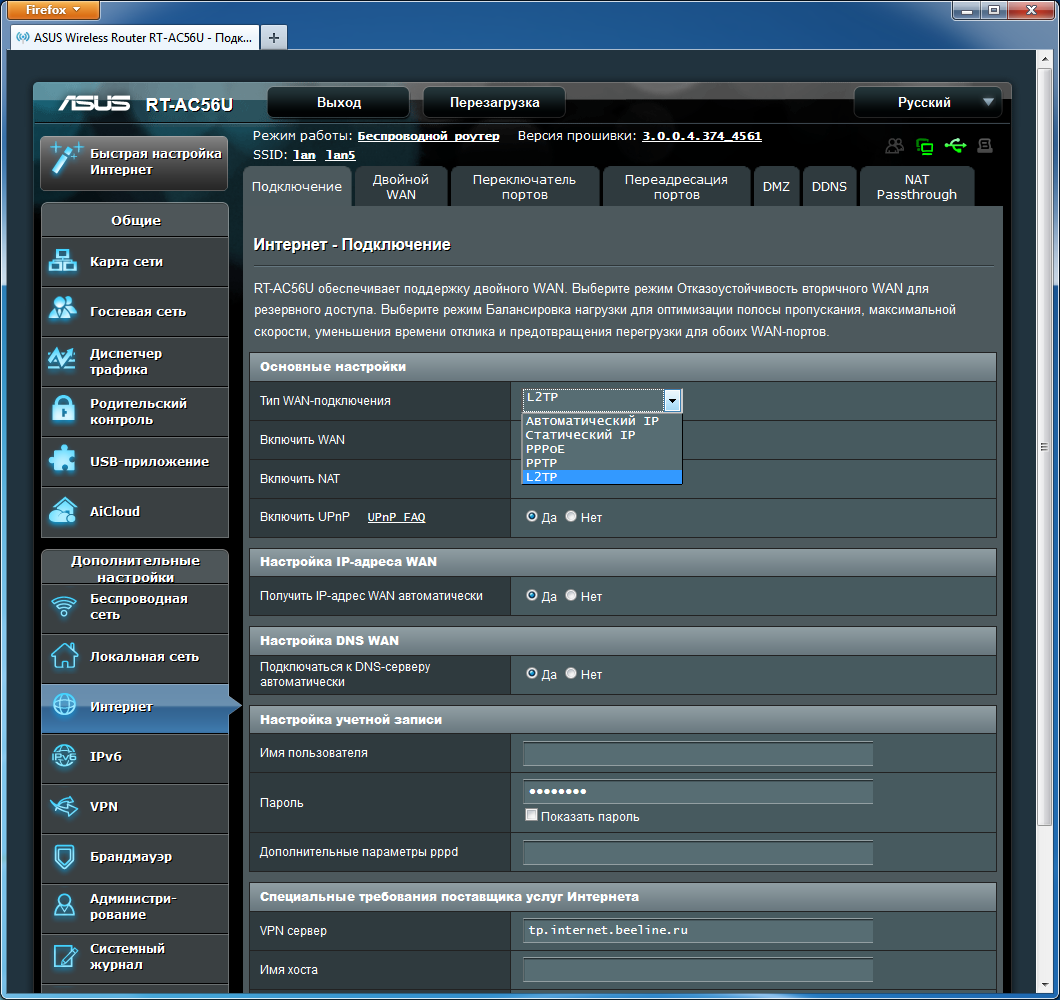

Роутер поддерживает все актуальные режимы кабельного подключения к интернету — IPoE, PPPoE, PPTP, L2TP. Недавно была реализована поддержка двух соединений в режимах отказоустойчивости и балансировки нагрузки. В частности можно использовать ее совместно с 3G/4G-модемом. Упомянем также поддержку протокола IPv6 и нескольких вариантов реализации данной функции и возможности фильтрации входящего трафика этого типа.

В случае назначения оператором динамического адреса для роутера, можно воспользоваться встроенным клиентом DDNS. В нем есть поддержка шести популярных провайдеров и собственного сервиса Asus.

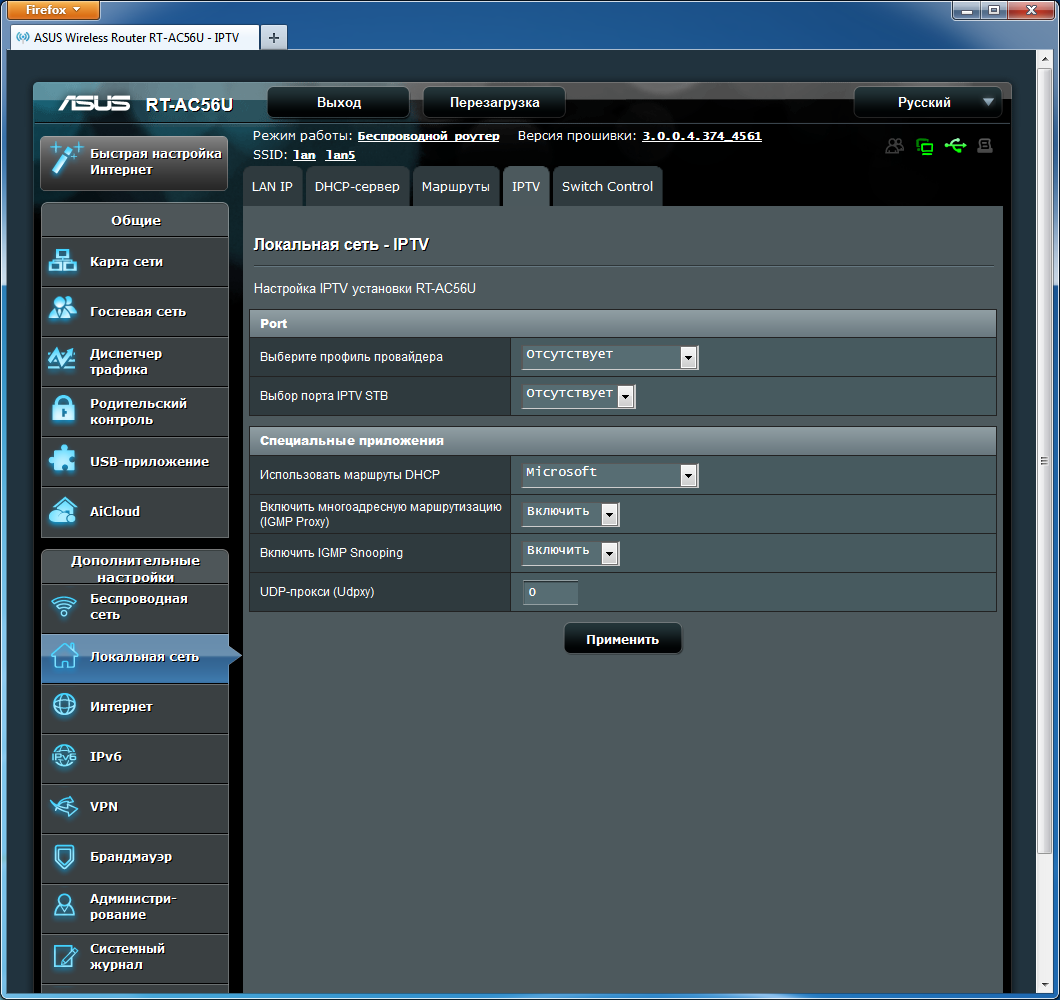

Роутер поддерживает работу с IPTV с выделением порта для приставки и с мультикаст-трансляциями. При этом есть также встроенный сервис udpxy, позволяющий более эффективно реализовать работу IPTV.

Настройки локального сегмента сети стандартны: выбор адреса роутера, настройка сервера DHCP (включая резервирование адресов), добавление собственных записей в таблицу маршрутизации.

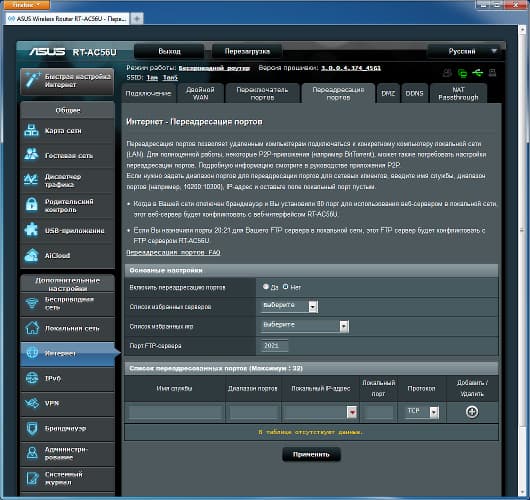

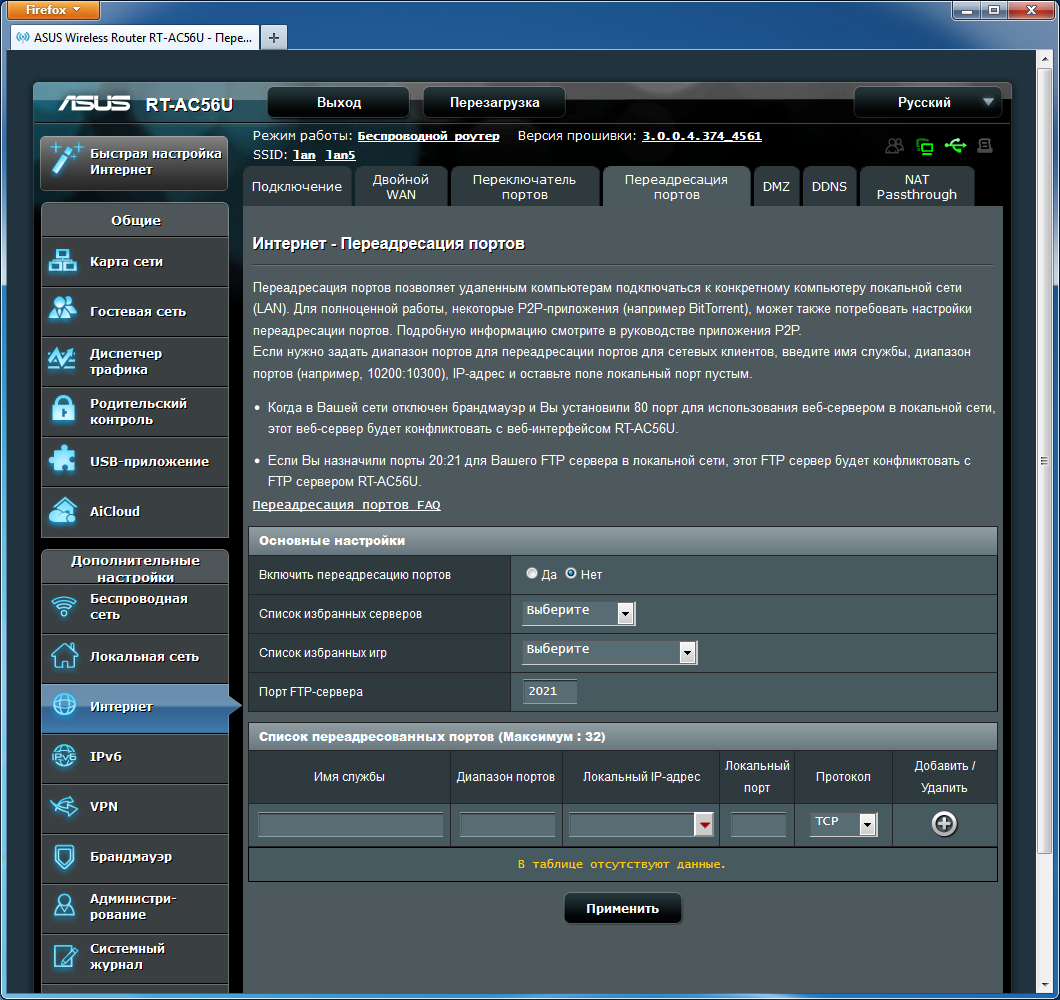

Для реализации удаленного доступа к сервисам за роутером поддерживаются DMZ и UPnP, а также ручное указание правил трансляции портов. Упомянем возможность трансляции некоторых популярных протоколов через NAT.

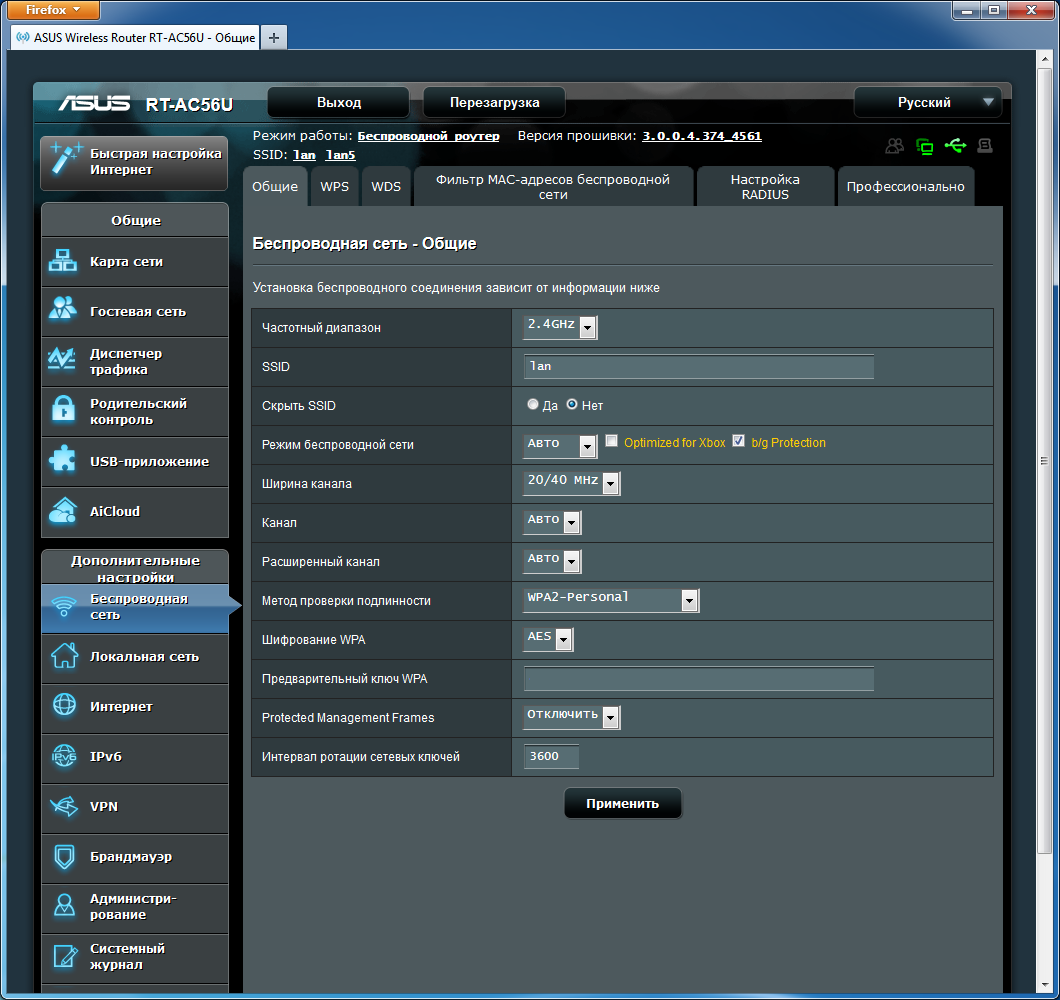

Основные настройки беспроводных точек доступа, которые независимо работают в диапазонах 2,4 и 5 ГГц, вполне привычны: имя сети, номер и ширина канала, тип сети, защита. К сожалению, в диапазоне 5 ГГц поддерживается только четыре канала. Это автоматически означает, что не получится разнести два или более аналогичных устройств по разным наборам каналов при работе с 802.11ac.

Кроме вариантов с паролем, можно использовать аутентификацию через сервер RADIUS. Среди дополнительных параметров упомянем расписание работы, фильтр MAC-адресов клиентов, режим WDS и поддержку WPS.

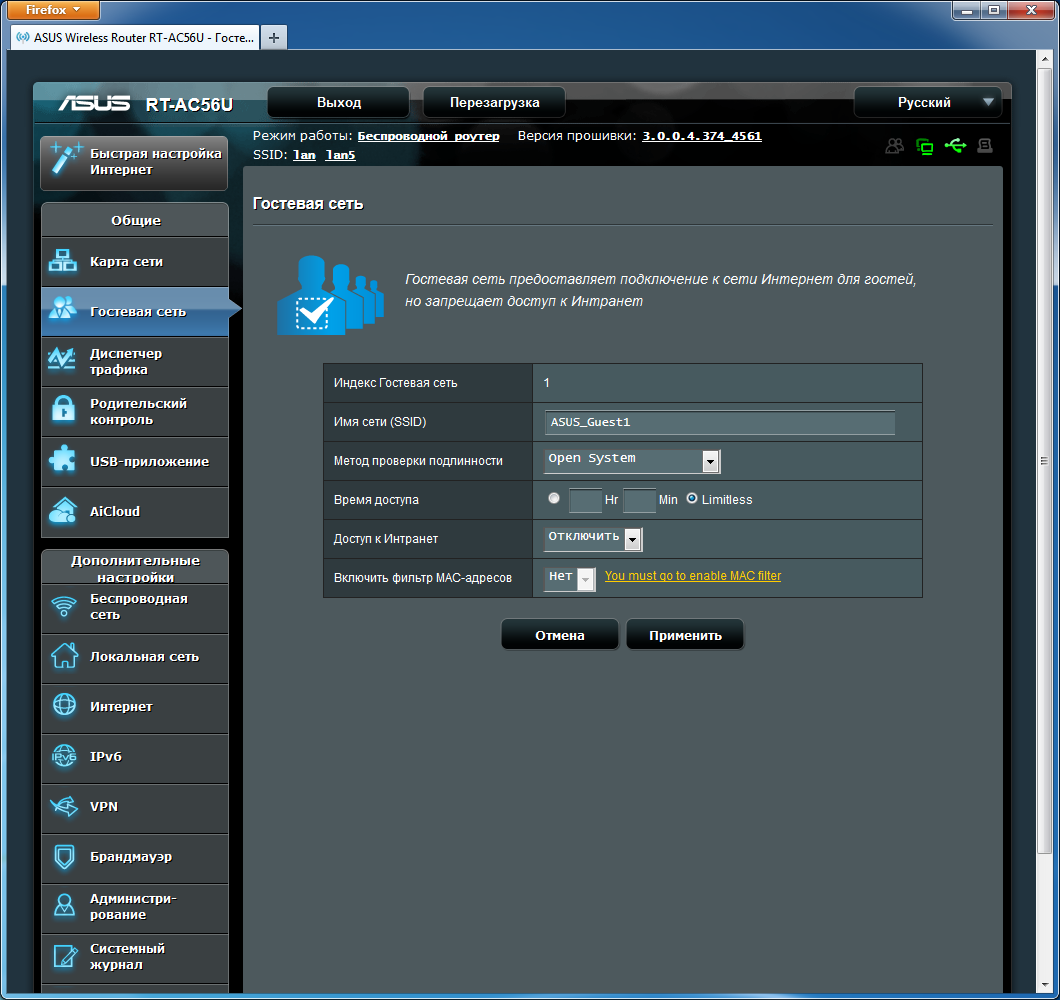

Предусмотрено создание до трех гостевых беспроводных сетей в каждом диапазоне. Они могут иметь отличающиеся от основных сетей параметры безопасности и ограниченное время работы. При необходимости, можно разрешить доступ данным клиентам и к локальной сети, а не только к интернету.

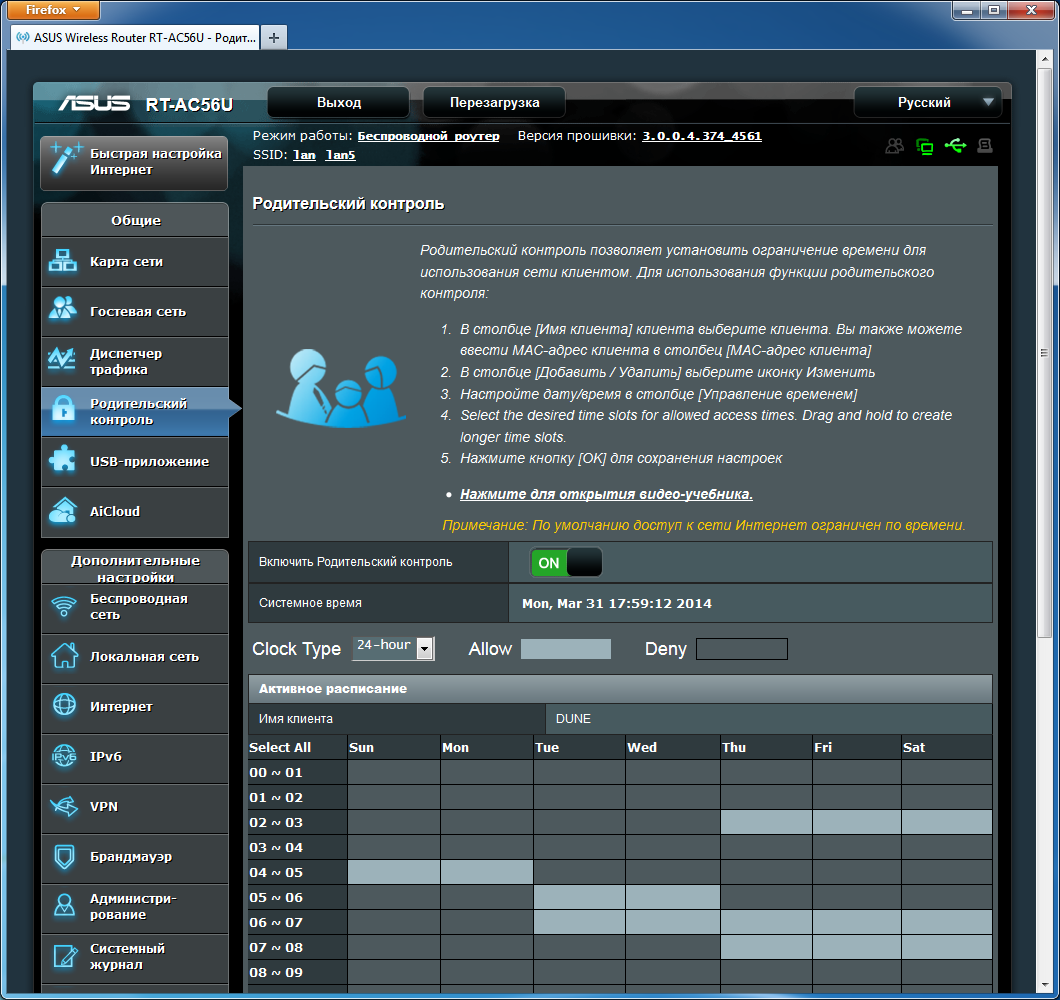

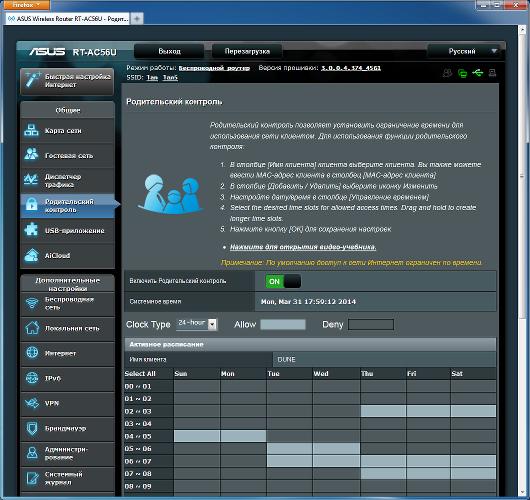

Роутеры Asus имеют большинство характерных для данного сегмента возможностей ограничения и контроля доступа. В частности предусмотрены фильтры хостов, ключевых слов и сервисов. На странице родительского контроля можно указать для каждого клиента расписание работы с интернетом с точностью до часа для каждого дня недели.

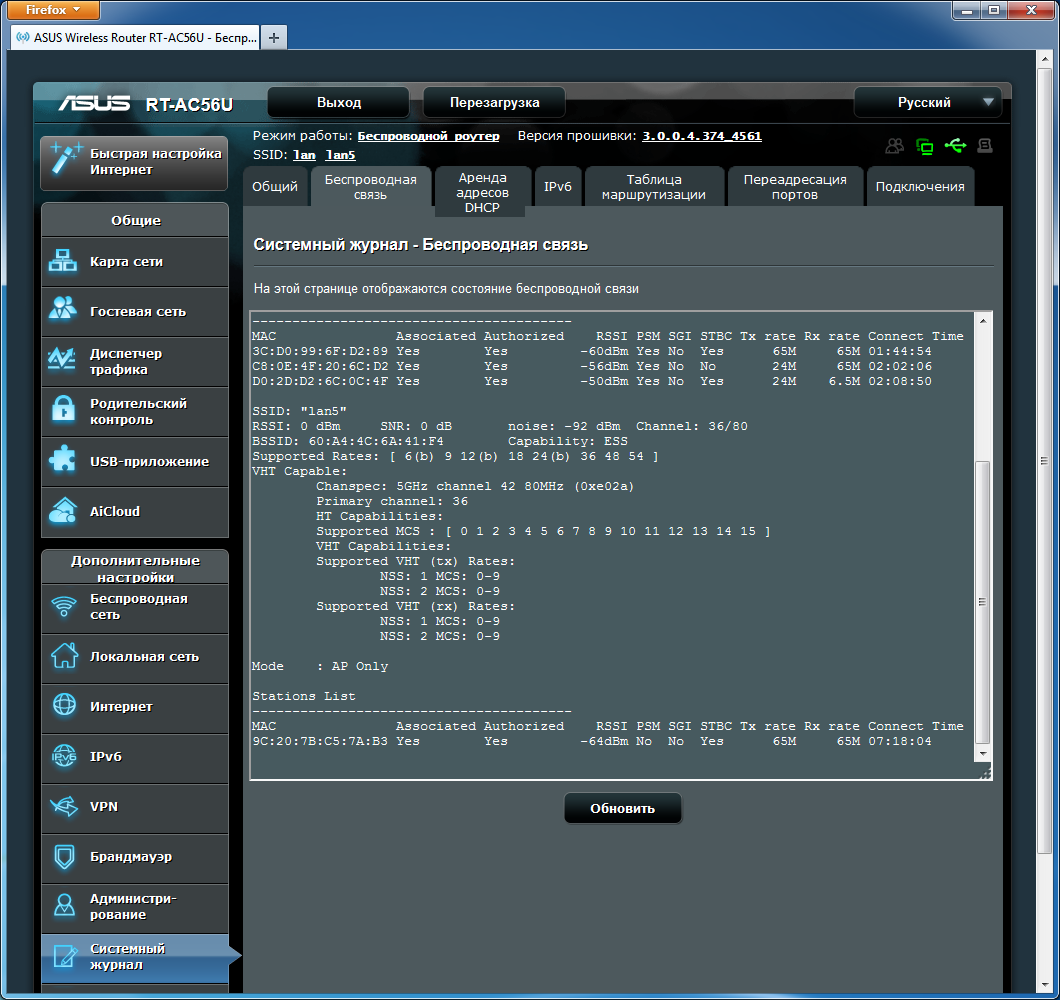

Достаточно интересно выглядят и предоставляемые роутером отчеты о своей работе. Кроме традиционного журнала событий, который можно отправлять на внешний сервер Syslog, пользователь может узнать параметры работы беспроводных сетей и скорости подключенных клиентов, узнать текущие назначения сервера DHCP, проверить таблицу маршрутизации, уточнить статус открытых портов (включая информацию о UPnP).

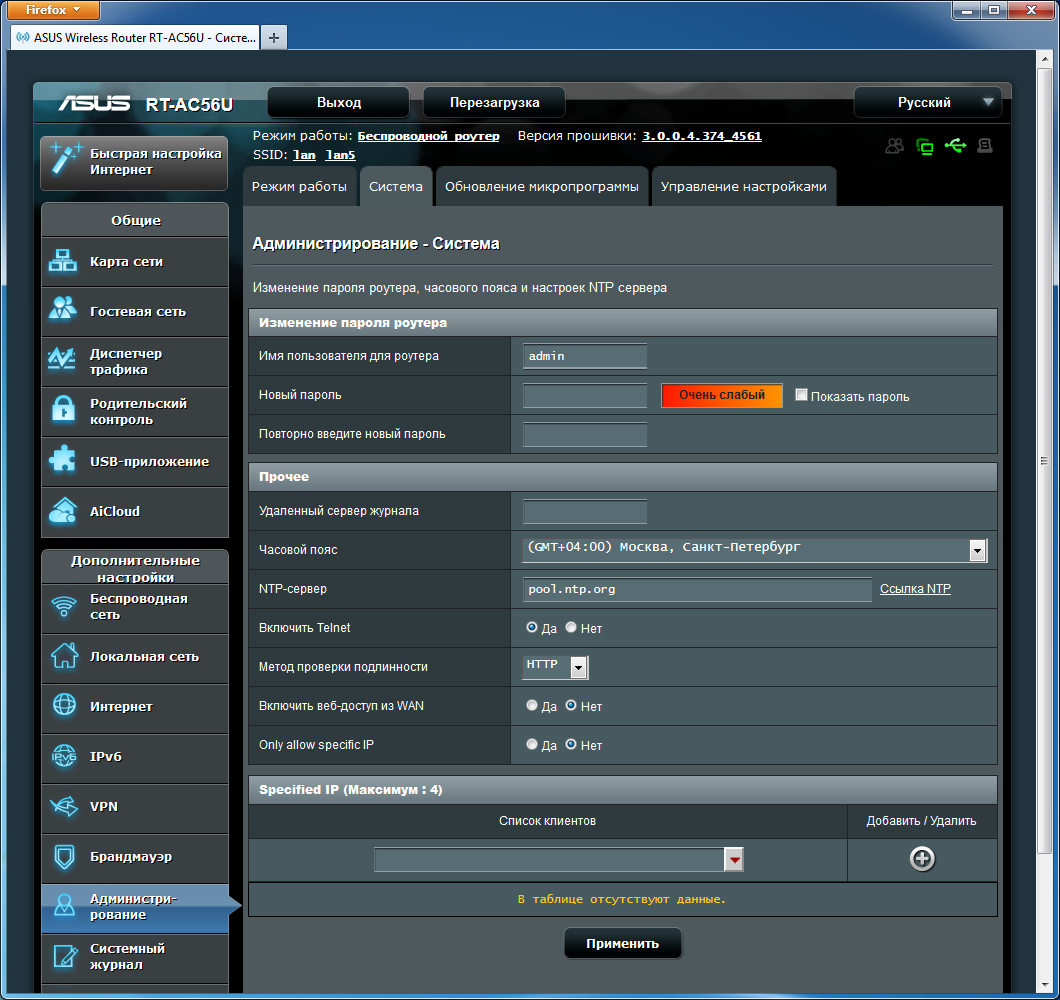

Набор системных опций также не вызывает нареканий. Здесь есть изменение пароля администратора, обновление прошивки, работа с конфигурацией, настройка встроенных часов. Здесь же можно переключить роутер в другие режимы работы: беспроводной повторитель, точка доступа и медиамост.

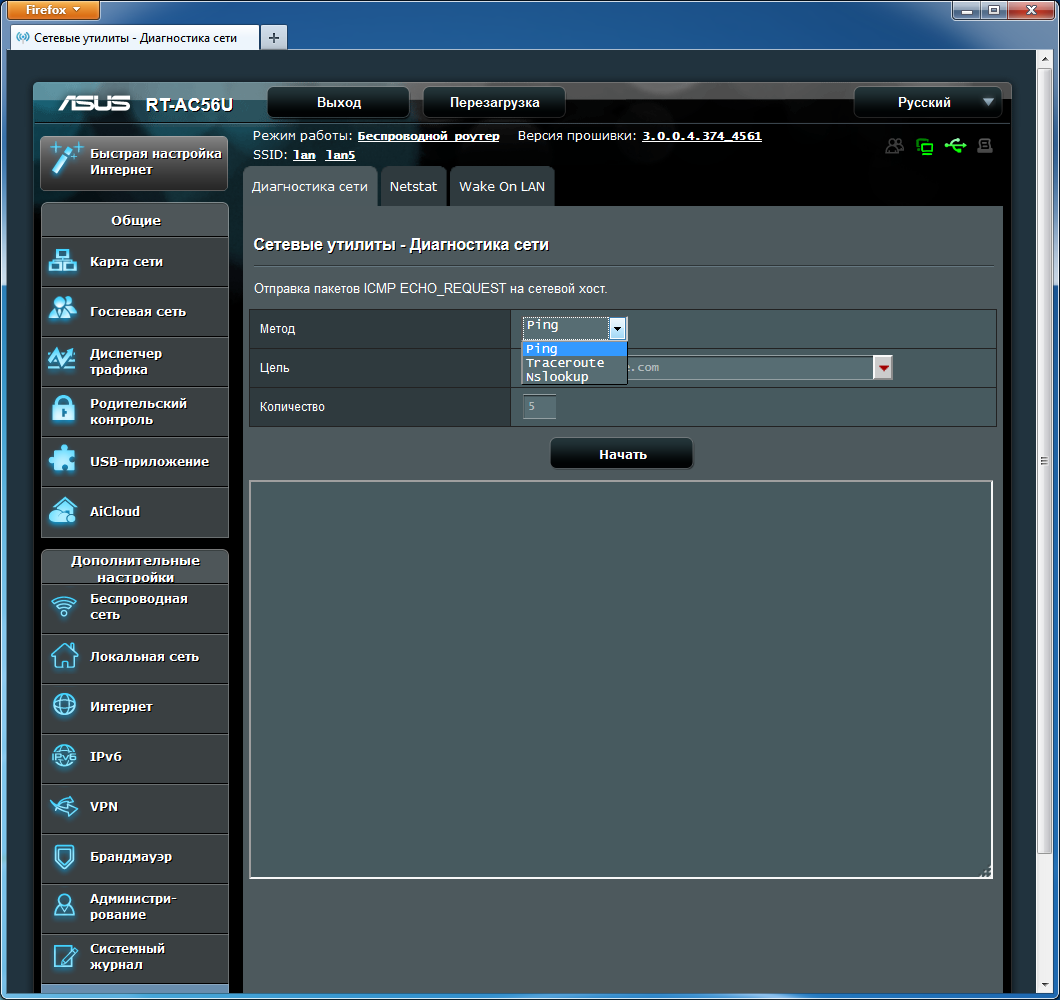

Поскольку рассматриваемая модель является многофункциональным устройством, то встроенные средства диагностики могут оказаться очень кстати. Через веб-интерфейс можно воспользоваться утилитами ping, traceroute, nslookup и netstat. В некоторых случаях будет полезен клиент WOL, в котором можно предварительно создать список клиентов для удаленного «пробуждения».

В роутере присутствует и знакомая по прошлым тестированиям функция контроля трафика, однако даже использованная высокопроизводительная платформа не позволяет назвать ее реализацию действительно необходимой.

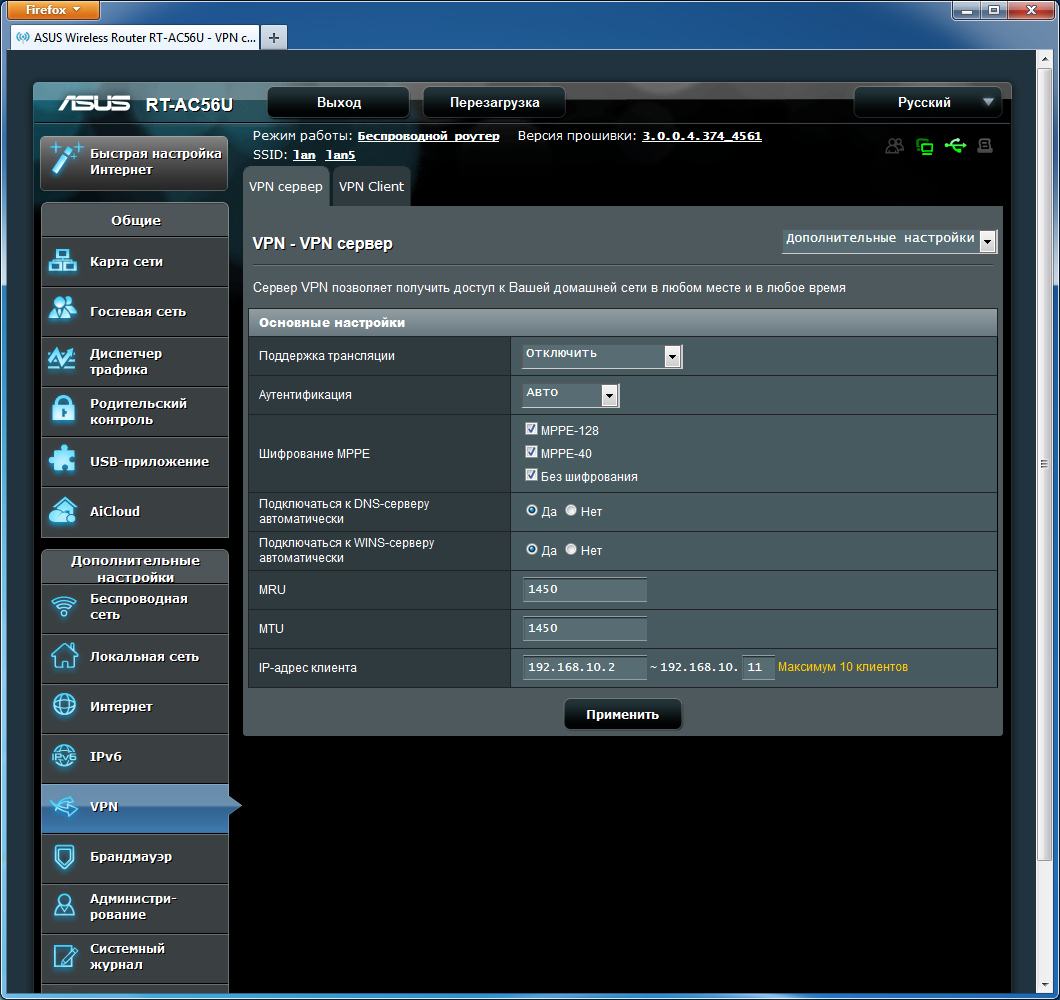

Также не забыли и про сервер и клиент VPN, которые помогут в случае необходимости обеспечения удаленного доступа ко всей локальной сети или объединения сегментов. При этом сервер поддерживает протоколы PPTP и OpenVPN, а клиент дополнительно имеет возможность работы с L2TP.

Работа с USB-устройствами

По поддержке USB-устройств ничего не изменилось. Роутер позволяет работать с внешними накопителями, принтерами, МФУ и сотовыми модемами.

Благодаря USB 3.0 первый сценарий стал более производительным и устройство вполне может соперничать с сетевыми накопителями начального уровня. На винчестерах можно использовать все популярные файловые системы. Доступ предоставляется по протоколам SMB/CIFS и FTP (в том числе и через интернет). Предусмотрена возможность создания нескольких пользователей и установки для них прав доступа. Скорость работы мы проверили с винчестером WD Red WD10EFRX, который подключался к роутеру через мост SATA—USB 3.0 на чипе ASMedia. Результаты, полученные на операциях чтения и записи файла большого размера (1 ГБ), приводятся на следующих графиках.

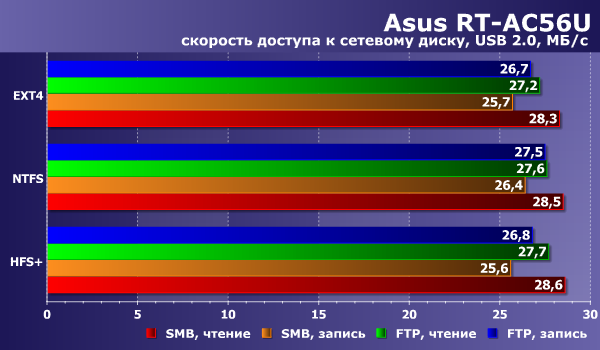

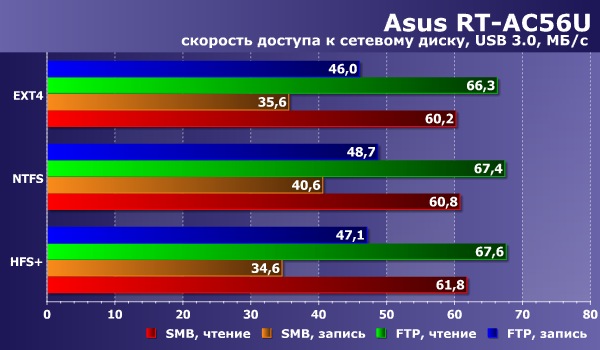

Производительность сетевого накопителя в Asus RT-AC56U

Производительность сетевого накопителя в Asus RT-AC56U

Максимальная скорость работы диска на интерфейсе USB 2.0 составляет около 30 МБ/с. Использование интерфейса USB 3.0 заметно повышает скорость чтения, которая может достигать почти 70 МБ/с с протоколом SMB. На скорость записи влияния меньше, можно рассчитывать на 35-40 МБ/с. Протокол FTP немного быстрее. Дополнительная проверка показала, что влияния работы тестового накопителя с USB 3.0 на беспроводных клиентов в диапазоне 2,4 ГГц нет.

Дополнительно накопители могут использоваться для реализации серверов DLNA и iTunes, а также системы автономной загрузки файлов по протоколам http, ftp, BitTorrent, ed2k, nzb.

При работе с принтерами можно использовать протокол LPR для печати из различных операционных систем. Установка специальной утилиты для Microsoft Windows позволяет полноценно использовать МФУ по сети.

Роутер поддерживает в качестве канала в интернет модемы для сотовых сетей третьего и четвертого поколения. В списке совместимости для России указана только пара моделей, но в реальности роутер поддерживает гораздо больше устройств. Однако стоит отметить, что штатно поддерживается только режим эмуляции модема, а не сетевой карты. Это может приводить к ограничениям скорости работы в сетях 4G.

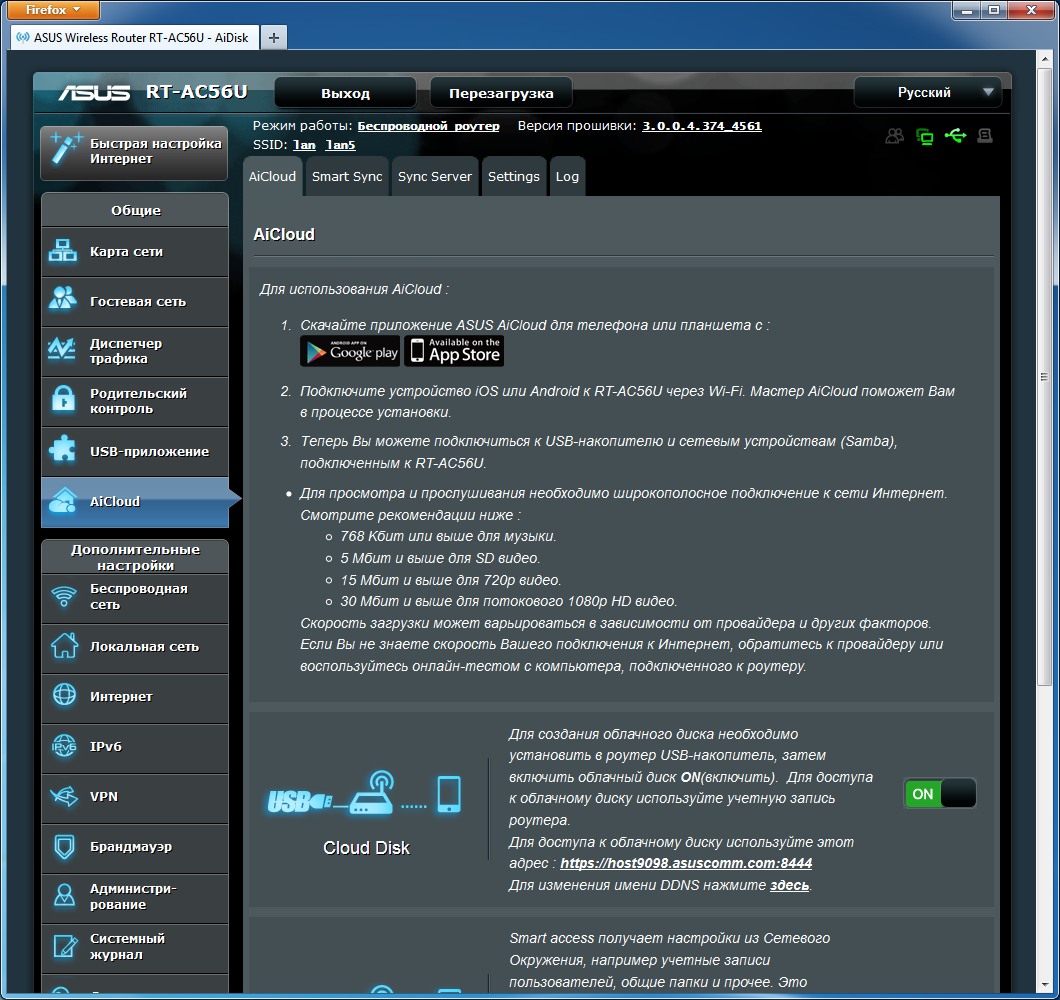

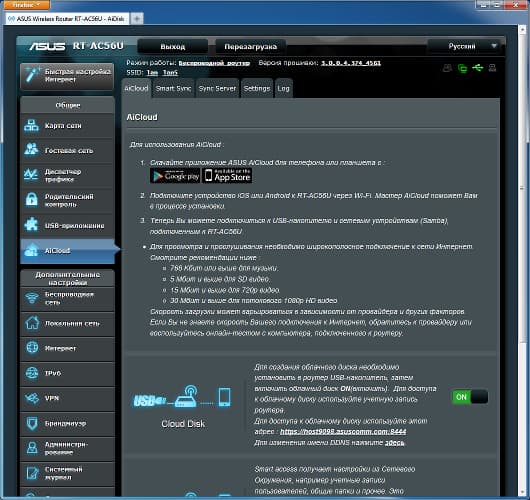

Еще один знакомый по прошлым тестированиям сервис — AiCloud. Он предназначен для реализации удаленного доступа к данным через браузер или фирменную утилиту для мобильных устройств. Функция Cloud Disk позволяет работать с локальными USB-накопителями, Smart Access добавляет к списку доступных ресурсов общие папки в локальной сети (например, с сетевых накопителей). Отметим, что во втором случае поддерживается автоматическое пробуждение устройств по сети. От клиента требуется поддержка технологии WOL. Список доступных операций невелик, но основные задачи он решает. Пользователь может скачивать и загружать документы, а также удалять и переименовывать файлы. Предусмотрены встроенные плееры для фотографий, музыки и видео, а также система генерации ссылок для быстрого обмена документами. Аналогичные возможности есть у мобильного приложения. Еще одна функция — синхронизация данных между USB-накопителем и фирменным облачным сервисом WebStorage — в этот раз у нас тоже не заработала. В целом, AiCloud действительно является достаточно удобным вариантом удаленного доступа к документам. Единственное существенное замечание к сервису — необходимость использования аккаунта администратора для доступа к системе.

Производительность

Проблем при подключении по технологии L2TP к оператору «Домашний Билайн» не было. К скорости и стабильности замечаний нет. Роутер способен работать с высокой нагрузкой, включая сети p2p и IPTV.

Для оценки максимальных возможностей устройства использовались синтетические бенчмарки на специальном стенде. Отметим, что рассматриваемая модель роутера использует платформу, аналогичную рассмотренному в прошлом материале топовому RT-AC68U, так что отличия могут быть только в тестах беспроводного сегмента. На первом графике приводятся результаты проверки сценария маршрутизации в режимах IPoE, PPPoE, PPTP и L2TP.

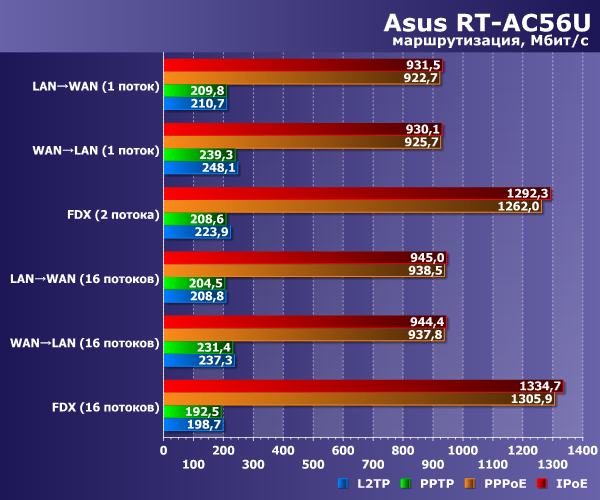

Производительность маршрутизации Asus RT-AC56U

Поддержка аппаратного NAT позволяет получить для соединений IPoE и PPPoE практически полную скорость гигабитного подключения. Реализации PPTP и L2TP показывают около 200 Мбит/с и вполне подходят для работы на популярных каналах, скорость которых обычно не превышает 100 Мбит/с.

Нет замечаний и к реализации одновременного доступа к сети провайдера, что видно по следующему графику.

Производительность маршрутизации Asus RT-AC56U

Дополнительно мы проверили скорость маршрутизации шестнадцати потоков при увеличении частоты работы процессорных ядер до 1,2 ГГц. Никаких существенных изменений в этом сценарии отмечено не было. Отметим, что температура процессора в этой конфигурации не превышала 73 градусов.

Немаловажным вопросом является реализация сервера VPN. Скорость его работы проверялась с протоколом PPTP с шифрованием и без, а также с OpenVPN. Никаких специальных настроек серверов не использовалось. На графике приводятся усредненные по трем сценариям (восемь потоков на прием, передачу и в полном дуплексе) показатели для разных вариантов подключения.

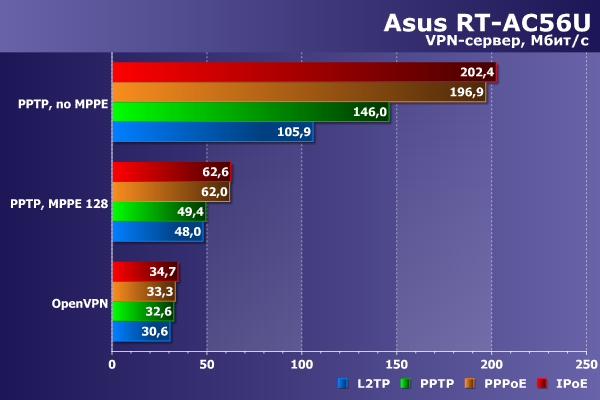

Производительность сервера VPN в Asus RT-AC56U

Если использовать PPTP без шифрования, то можно получить скорость до 200 Мбит/с. Но если хочется обеспечить дополнительный уровень защиты, то производительность канала связи снижается до 50-60 Мбит/с. Самым медленным ожидаемо является OpenVPN, который работает на скоростях около 30 Мбит/с. Впрочем, и такие результаты подойдут для большинства применений.

Как мы уже говорили выше, роутер имеет два независимых радиоблока, обеспечивающих работу в диапазонах 2,4 и 5 ГГц со скоростями подключения до 300 и 867 Мбит/с соответственно. Этих характеристик будет достаточно для подавляющего числа беспроводных клиентов, среди которых редко встречаются реализации с тремя антеннами. Но используемые нами тестовые беспроводные адаптеры как раз относятся к этой категории: Asus PCE-AC68 (802.11n/ac, до 1300 (5 ГГц)/600 Мбит/с (2,4 ГГц)) и TP-Link TL-WDN4800 (802.11n, до 450 Мбит/с). Про работу различных моделей контроллеров в «двухантенном» режиме мы поговорим в отдельной статье.

Расстояние между устройствами составляет около четырех метров, тесты проводятся с одним/двумя и восемью потоками. Роутер настраивается на максимальную производительность, в частности включаются режимы 40 и 80 Мбит/с для ширины канала, а шифрование устанавливается на WPA2-PSK.

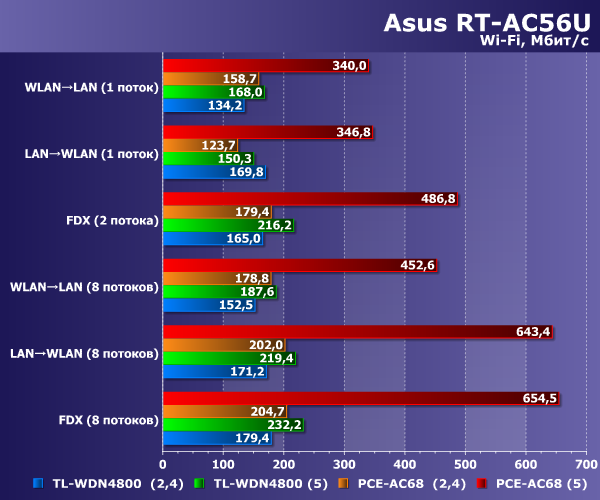

Производительность Wi-Fi в Asus RT-AC56U

Интересно, что для некоторых сценариев (в частности однопоточных на 5 ГГц), разницы в скорости по сравнению с роутером RT-AC68U практически нет. Однако если речь заходит о работе с большой нагрузкой, то результаты заметно снижаются. Но в любом случае, скорость остается достаточно высокой — 120-230 Мбит/с для 802.11n и 340-650 Мбит/с для 802.11ac.

Выводы

Роутер Asus RT-AC56U оказался достаточно интересным продуктом. В нем сочетается практичный дизайн, высокопроизводительная платформа, поддержка стандарта 802.11ac, контроллер USB 3.0 и многофункциональная прошивка. При этом устройство явно доступнее, чем топовые решения данного производителя, а уступает им только по максимальным скоростям беспроводной связи, что на практике оказывается не очень существенным для большинства клиентов.

Роутер имеет удобный корпус, без лишнего глянца и ярких мигающих светодиодов. Единственным замечанием к нему может быть отсутствие штатной возможности крепления на стену. Отметим, что производителю удалось организовать эффективную систему охлаждения, так что работоспособность обеспечивается даже при высокой нагрузке.

Аппаратная платформа может похвастаться, пожалуй, наиболее быстрым на сегодня SoC для домашнего сегмента, внушительным объемом оперативной памяти, поддержкой аппаратного NAT и порта USB 3.0. Беспроводные контроллеры работают в современных стандартах 802.11n и 802.11ac на двух диапазонах, обеспечивая высокую скорость для клиентов. Про наличие гигабитных сетевых портов можно даже не упоминать.

К производительности устройства нет никаких замечаний, по скорости маршрутизации и сервера VPN он не отличается от топовой модели Asus.

Программное обеспечение поддерживает все популярные технологии и стандарты, востребованные на нашем рынке. Кроме того, в нем реализовано множество дополнительных сервисов. Правда, некоторые функции не работают, как заявлено, да и по разным мелочам к прошивке есть придирки. Но в целом она вполне стабильна в работе и устроит большинство пользователей.
