Высокопроизводительный двухдиапазонный
беспроводной роутер Asus RT-AC3200 с поддержкой 802.11ac


Прошлым летом на Computex 2014 компания Asus показала роутер RT-AC3200, который предлагал пользователю уникальные возможности беспроводных подключений благодаря трем независимым радиоблокам. И вот недавно это устройство, наконец, добралось до отечественного рынка, где будет предлагаться по беспрецедентно высокой цене. Конечно, надо понимать, что в данном топовом сегменте каждый следующий шаг в технических характеристиках для пользователя стоит очень много, так что нам интересно будет посмотреть, действительно ли модель имеет уникальные возможности, за которые стоит доплачивать по сравнению с уже известными устройствами этого и других производителей.

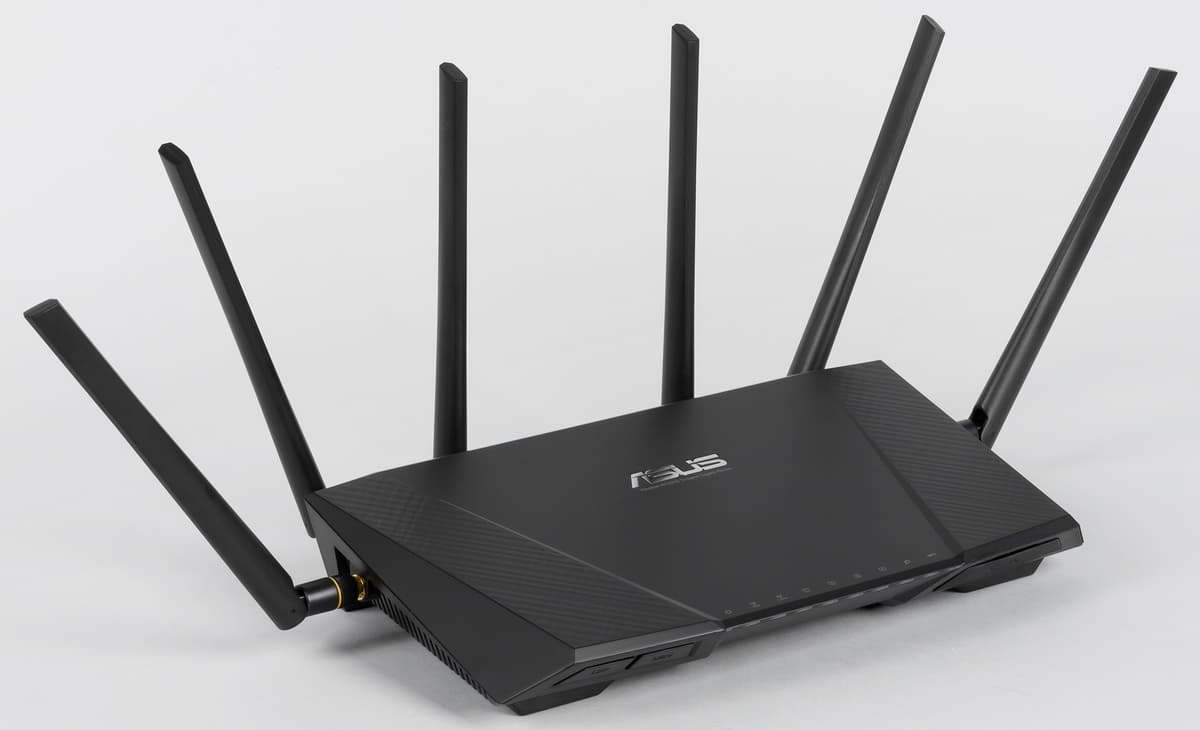

Роутер имеет крупный корпус и оборудован сразу шестью антеннами. В данной модели используется популярная аппаратная платформа Broadcom верхнего сегмента. Традиционно мы видим гигабитные сетевые порты, а также USB 2.0 и USB 3.0. Заявленные «три диапазона Wi-Fi» называть так, пожалуй, не очень корректно, поскольку «третий» на самом деле является просто верхними каналами для 5 ГГц. Однако это позволило производителю указать красивую цифру в названии и спецификациях (600+1300+1300=3200). Мы уже тестировали много моделей с поддержкой 802.11ac и видели, что максимальная реальная скорость в многопоточном режиме может достигать впечатляющих значений в несколько сотен мегабит в секунду, достаточно близко подбираясь к гигабитной проводной сети. Наличие двух радиоблоков на 5 ГГц, работающих на разных и непересекающихся наборах каналов, теоретически может позволить повысить общую производительность беспроводной сети, но здесь есть несколько особенностей. Во-первых, для обеспечения гарантированной высокой скорости лучше использовать проводное подключение, так что ситуация, когда от роутера требуются высокие скорости для нескольких клиентов с топовыми беспроводными адаптерами все-таки сложно. Во-вторых, два 802.11ac по суммарной скорости могут ограничиваться уже гигабитными проводными портами. Так что определенные вопросы использованная конфигурация вызывает. Попробуем разобраться с ними в этом тестировании.

Комплект поставки

Роутер поставляется в традиционно оформленной для данного производителя коробке. Ее размеры достаточно велики, а вес составляет почти два килограмма.

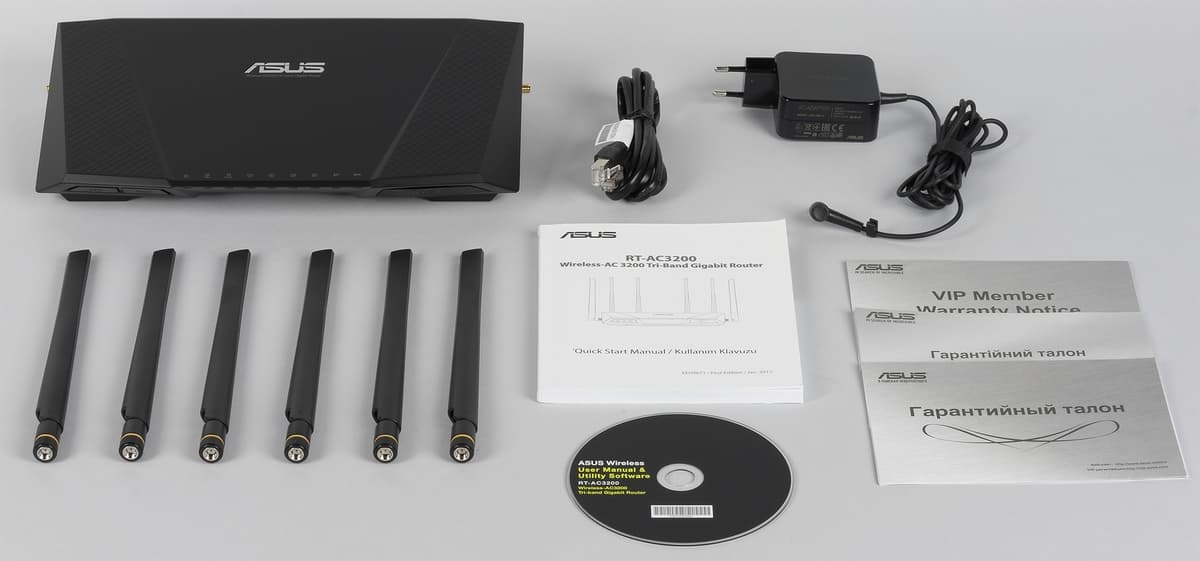

Внутри покупатель найдет роутер, шесть внешних антенн, импульсный блок питания 19 В 2,37 А, один сетевой патч-корд, краткую инструкцию по началу работы на нескольких языках (русский присутствует) и гарантийный талон.

Обратить внимание здесь стоит на блок питания, все-таки 45 Вт для роутеров — это очень немало и больше похоже на современный ноутбук. Жаль, что в комплектацию такой дорогой модели не добавили сувениров, наклеек или еще чего-нибудь аналогичного.

Внешний вид

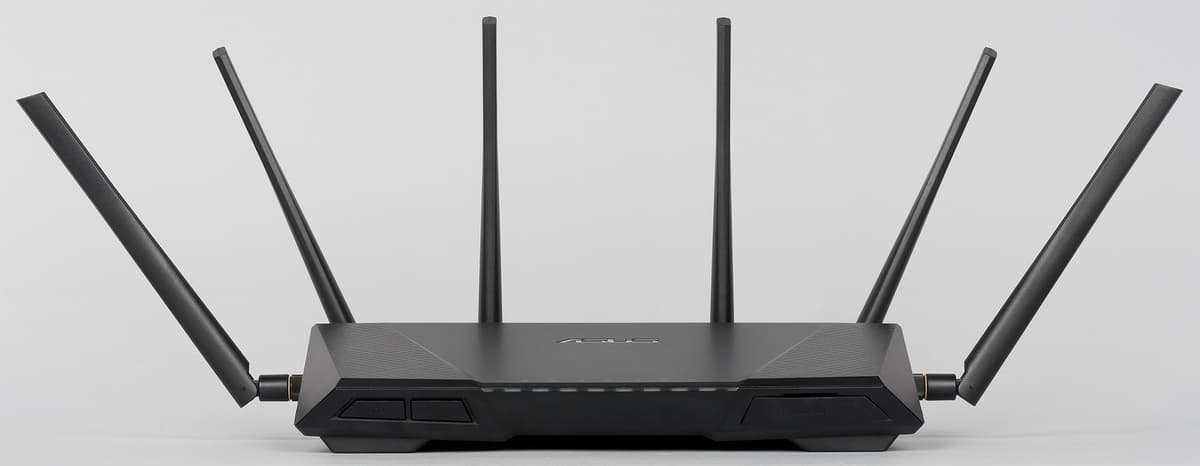

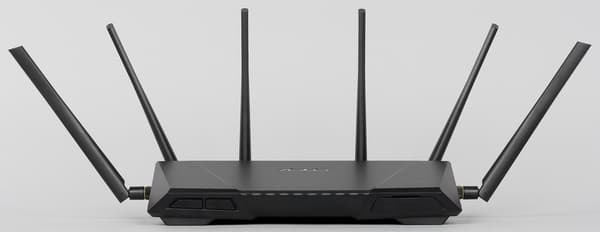

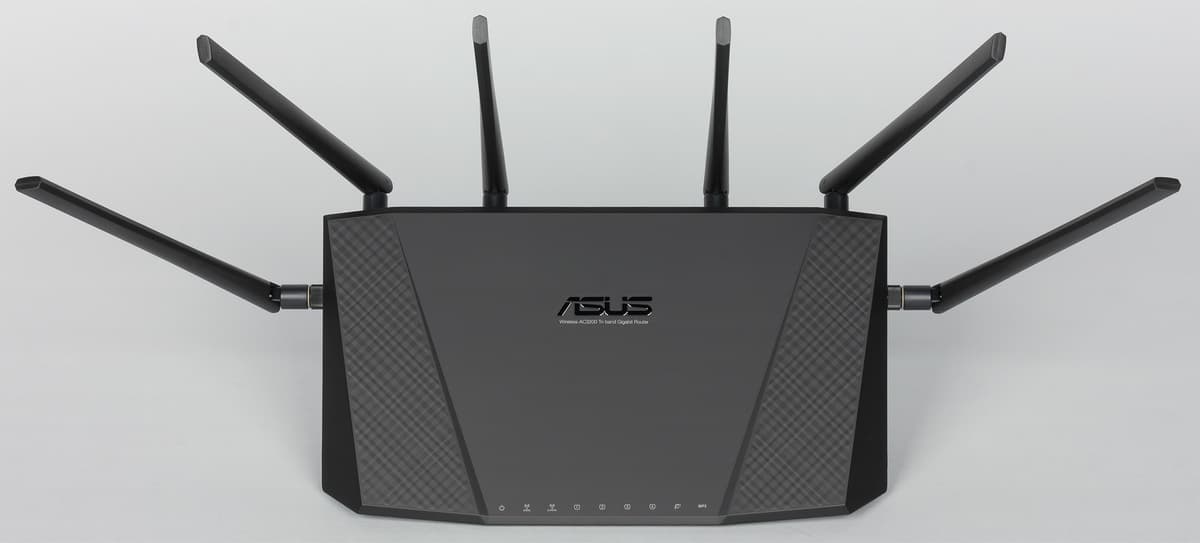

Дизайн корпуса, изготовленного из черного пластика, напоминает использованный для Asus RT-AC87U вариант. Габаритные размеры без учета антенн — 290×170×58 мм.

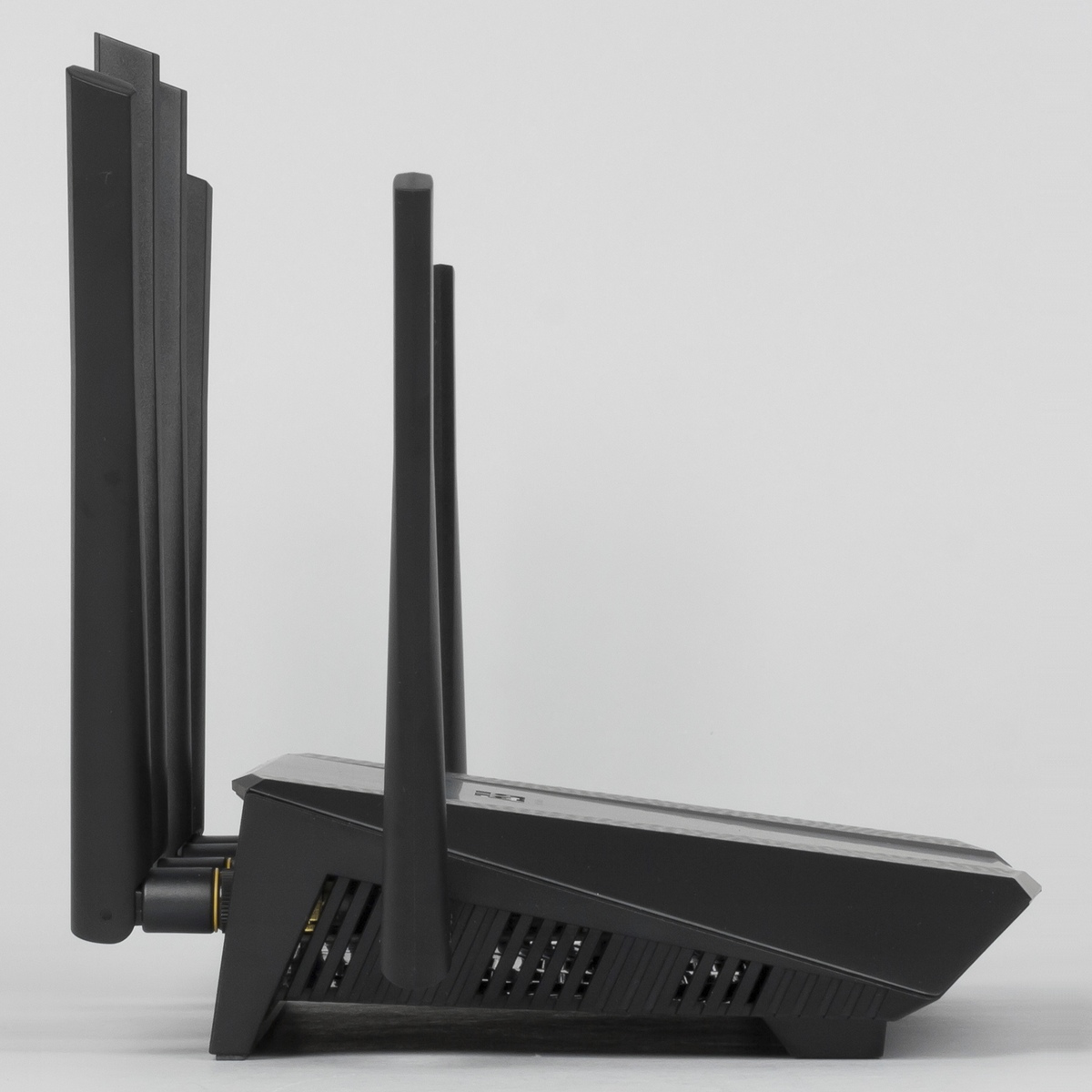

Для антенн потребуется много дополнительного пространства — фиксированная часть имеет длину около 35 мм, а основная — еще 185 мм. Четыре антенны устанавливаются сзади, а еще две — на боковых сторонах корпуса.

Верхняя крышка роутера матовая, что стоит записать в плюсы. Слева и справа на ней есть выделенные приподнятые части с напоминающим ранее использованным у этого производителя «бриллиантовым» оформлением.

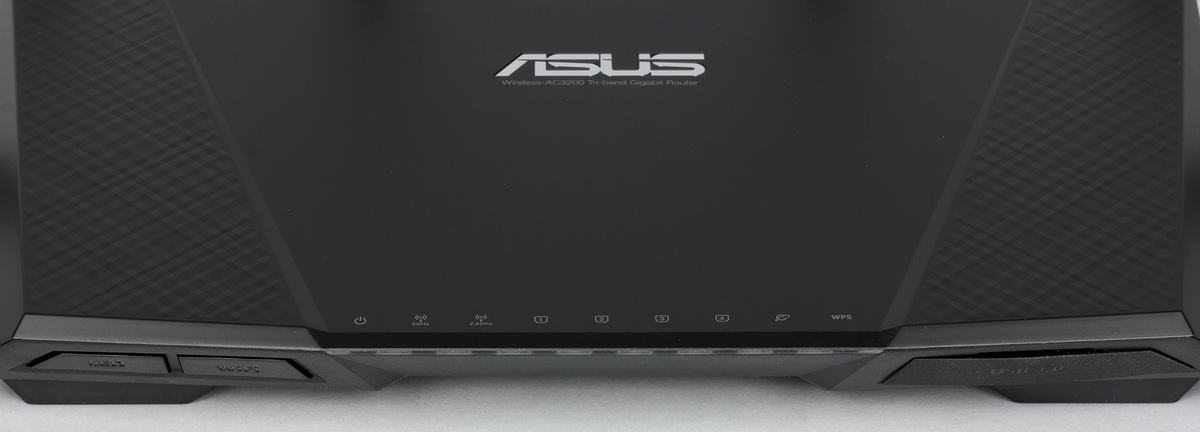

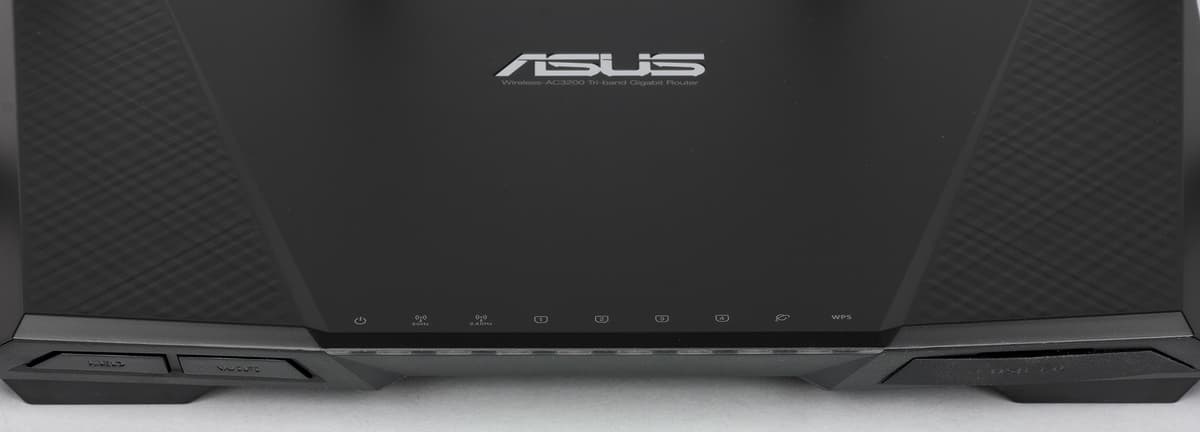

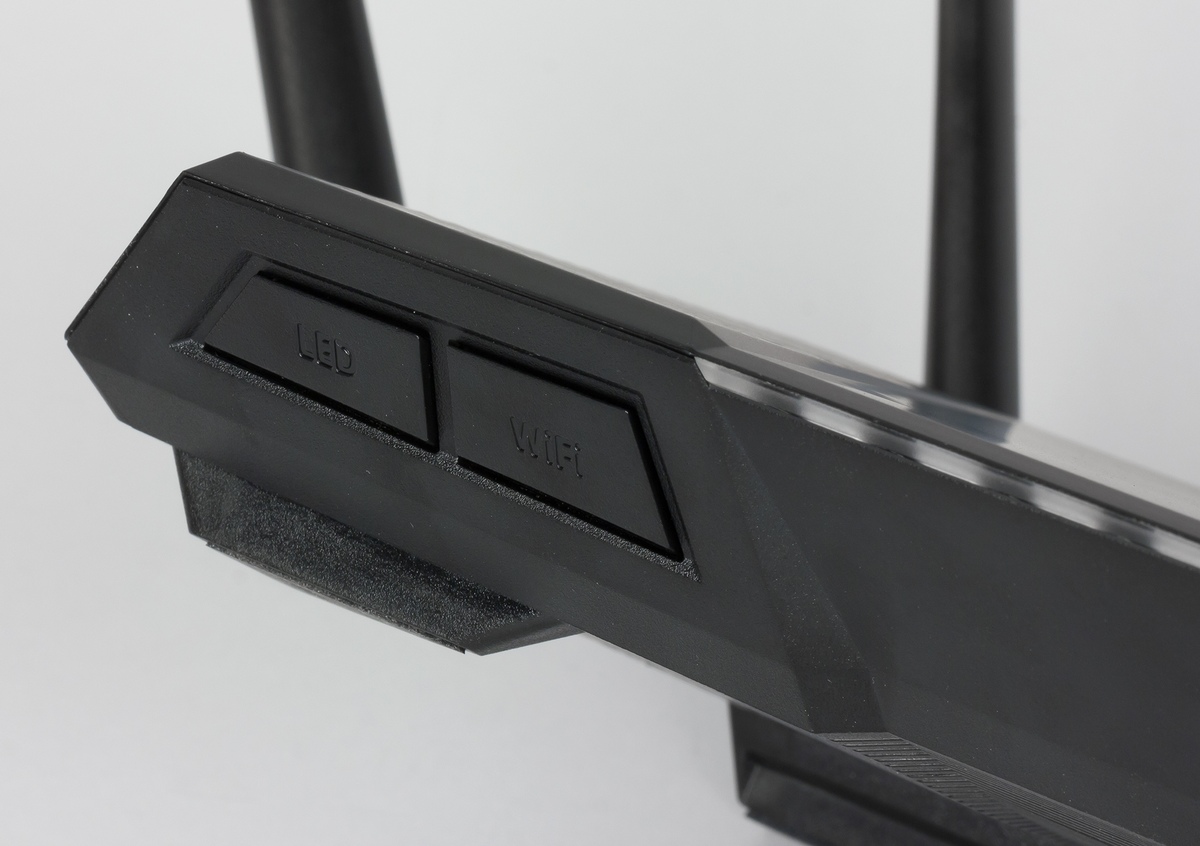

На переднем ребре находятся набор светодиодных индикаторов белого свечения (статус и сеть 5 ГГц дополнительно имеют второй цвет). Слева «под навесом» установлены две крупные кнопки для управления подсветкой и беспроводными точками доступа.

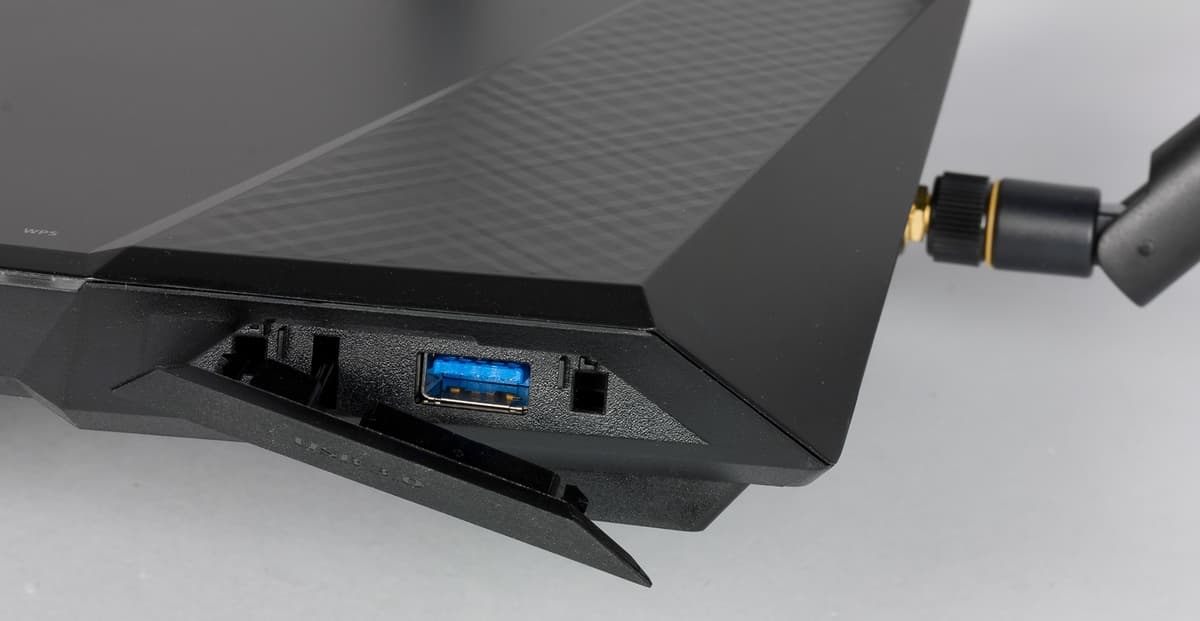

Справа за заглушкой расположен единственный порт USB 3.0. Это несколько странное и не самое удобное, на наш взгляд, решение. Все-таки высокоскоростные жесткие диски обычно подключаются надолго и для этого лучше было бы использовать порт на задней панели. Тем более, что места здесь предостаточно.

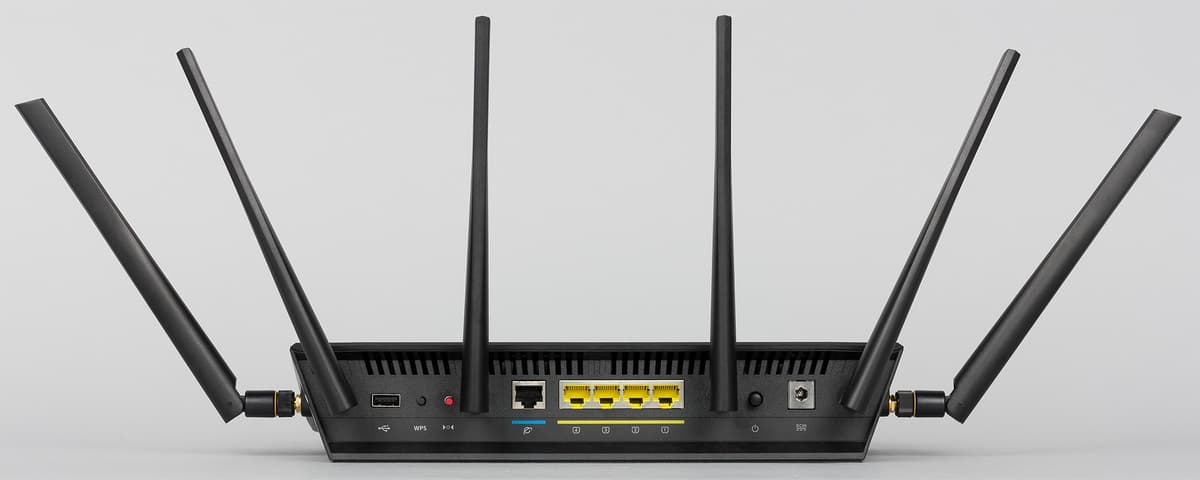

В частности мы видим четыре стандартных разъема для антенн, порт USB 2.0, кнопку WPS (ее бы лучше поставить на более доступное место), скрытую кнопку сброса настроек (удобно, что нажать ее можно и без инструмента), гигабитные сетевые порты без индикаторов — один WAN и четыре LAN, вход блока питания и выключатель.

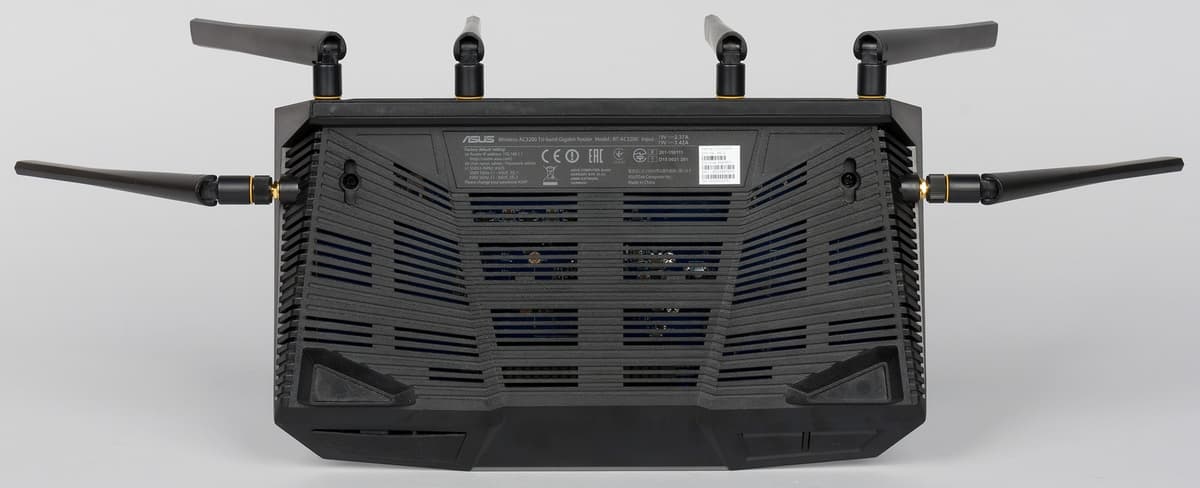

Решетки пассивной вентиляции находятся в верхней части задней панели, на дне и немного на боковых торцах.

Основным вариантом размещения устройства является установка на стол или другую горизонтальную поверхность. Здесь будут полезны крупные резиновые ножки. Также есть возможность крепления на стену задней панелью вниз или вверх. Специальный выступ на дне поможет в этом случае обеспечить доступ воздуха для вентиляции.

Для модели с шестью внешними антеннами дизайн можно считать неплохим, но некоторые упомянутые выше моменты желательно поправить. Кроме того, возможно стоило подумать и о вертикальной установке на столе для сокращения занимаемого места. Впрочем, учитывая ориентацию на высокоскоростные беспроводные подключения, маловероятно, что многие пользователи будут использовать именно рабочий стол для размещения устройства.

Аппаратная конфигурация

По своей аппаратной начинке модель не предлагает ничего революционного и основана на популярной платформе Broadcom, которая встречалась нам уже несколько раз. В частности, SoC — двухъядерный чип BCM4709 с частотой работы 1 ГГц. В нем также присутствует гигабитный сетевой коммутатор и контроллеры USB 2.0 и 3.0. Объем оперативной памяти роутера составляет 256 МБ, а для прошивки установлен флэш на 128 МБ.

Из-за того, что в данном процессоре не так уж и много линий PCIe, для работы всех точек доступа потребовалась установка дополнительного коммутатора PLX Technology PEX8603. А вот радиоблоки здесь одинаковые и основаны на многостандартных чипах BCM43602 в количестве трех штук. Один обеспечивает работу 802.11b/g/n в диапазоне 2,4 ГГц с максимальной скоростью подключения 600 Мбит/с, а другие два — 802.11a/n/ac со скоростью соединения 1300 Мбит/с. Из шести антенн три работают в двухдиапазонах, а другие три — только на вторую точку доступа в диапазоне 5 ГГц. Заметим, что сами антенны одинаковые и подключать их можно в любые разъемы.

Большинство элементов собрано на одной стороне печатной платы, на которой можно заметить и консольный разъем. При наличии telnet доступа он может потребоваться только в исключительных ситуациях.

Под верхней крышкой устройства расположены два относительно небольших алюминиевых радиатора. Один из них закрывает два радиоблока — на 2,4 и первый на 5 ГГц, имеющие общие антенны. Второй радиатор отвечает за процессор, коммутатор PCIe и второй радиоблок на 5 ГГц. Вспоминая горячий нрав чипов Broadcom, есть определенные сомнения в целесообразности подобного объединения, но далее мы проверим температурный режим в разных сценариях. Заметим, что с обратной стороны платы никаких дополнительных радиаторов нет.

Тестирование роутера проводилось с прошивкой версии 3.0.0.4.378.7838

Настройка и возможности

Прошивка рассматриваемого роутера очень похожа на ранее виденные версии AsusWRT в моделях этого производителя. Напомним, что присутствует и качественный русский перевод веб-интерфейса. Отличия заключаются в основном в специфических для данной аппаратной конфигурации функциях, а также нескольких дополнительных сервисов, реализовать которые позволила мощная платформа устройства.

Производитель предоставляет доступ к демо-версии интерфейса на русском и английском языках.

В верхней части окна мы видим кнопки выхода и перезагрузки, список выбора языка интерфейса, ссылки на обновление прошивки и настройки беспроводных сетей, полезную кнопку отключения USB-устройств и другие общие элементы управления. В правой части окна представлено основное меню из семнадцати пунктов, включая вызов мастера настройки. Внизу страницы есть ссылки на сайт поддержки и строка поиска по нему.

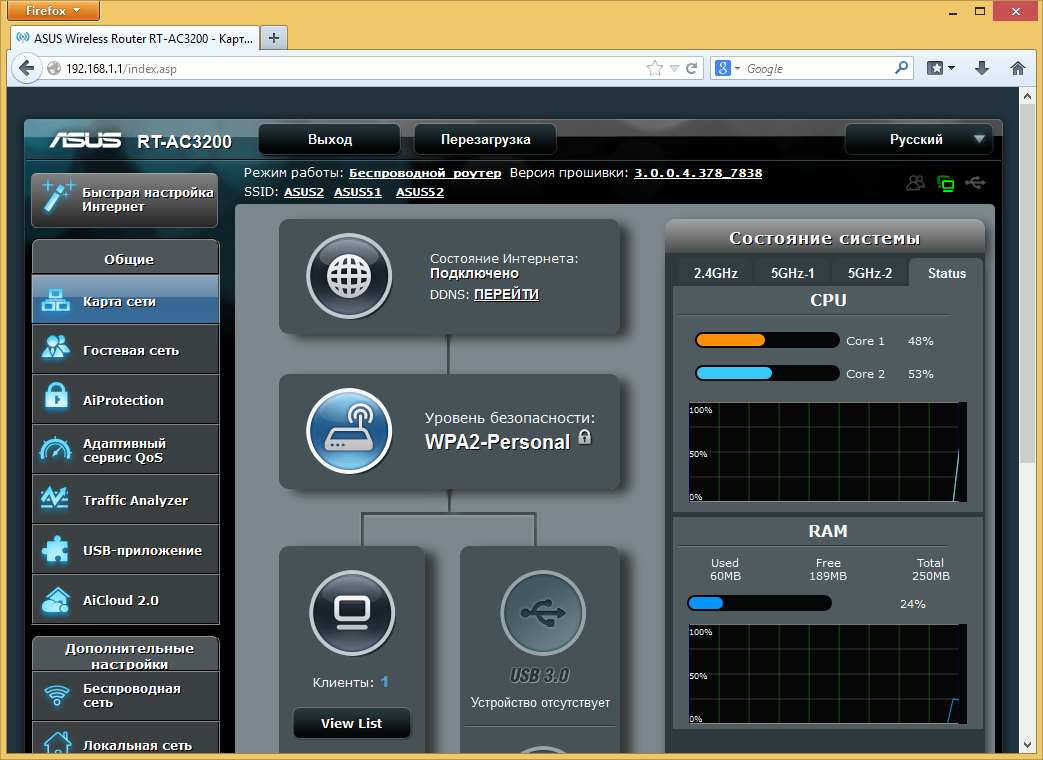

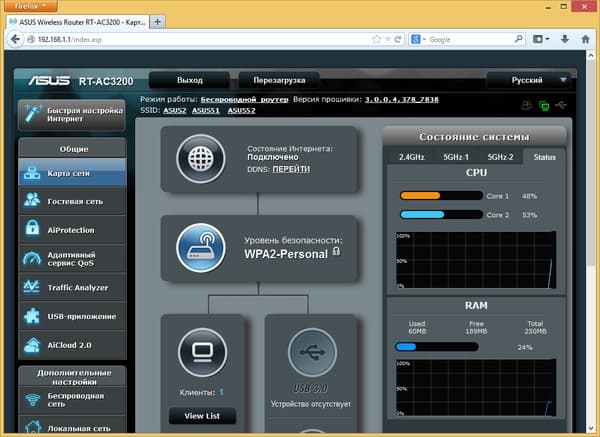

Как и ранее, после входа, который теперь имеет другую форму ввода имени и пароля, пользователь видит очень полезную страницу «Карта сети», на которой собрана основная информация о текущем состоянии роутера — статус подключения к интернету, число клиентов, подключенные USB-устройства, данные о беспроводных сетях, нагрузку на процессор и оперативную память. Многие элементы по щелчку мыши позволяют получить более подробную информацию.

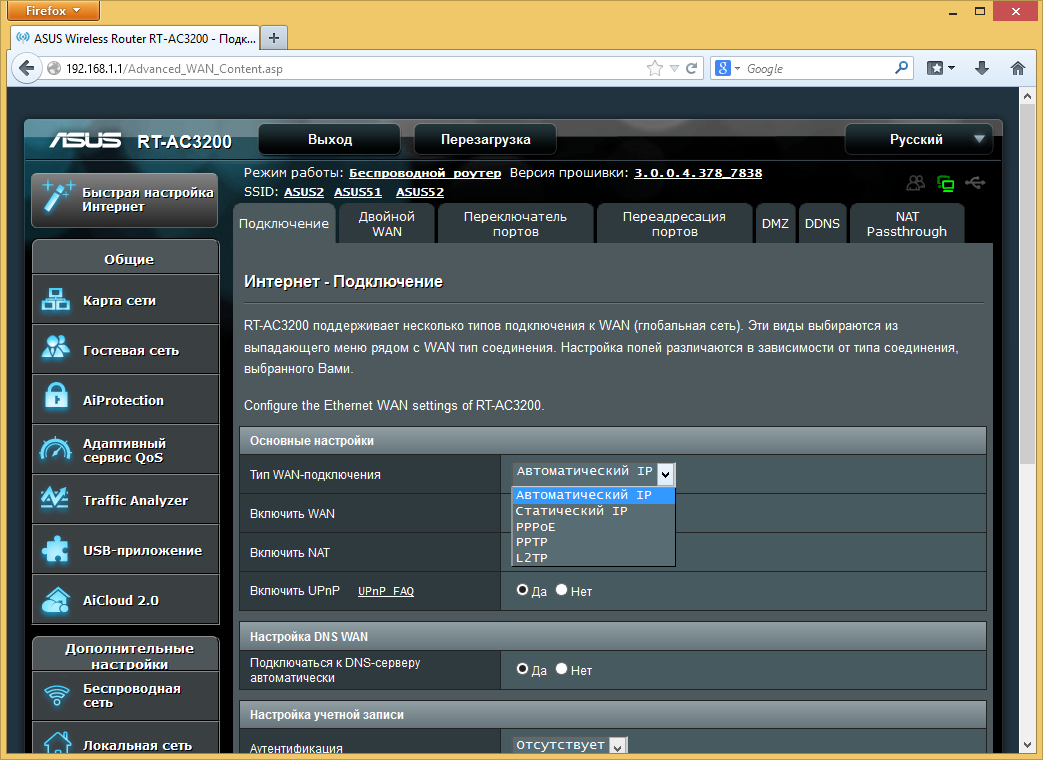

При работе с кабельным провайдером роутер поддерживает подключение к интернету в режимах IPoE, PPPoE, PPTP и L2TP. Предусмотрено использование двух различных соединений для обеспечения отказоустойчивости или балансировки нагрузки. Однако правила трансляции портов в этом случае работают только с основным соединением. Также есть возможность использования подключения через USB-модем (как единственного или для режима Dual WAN).

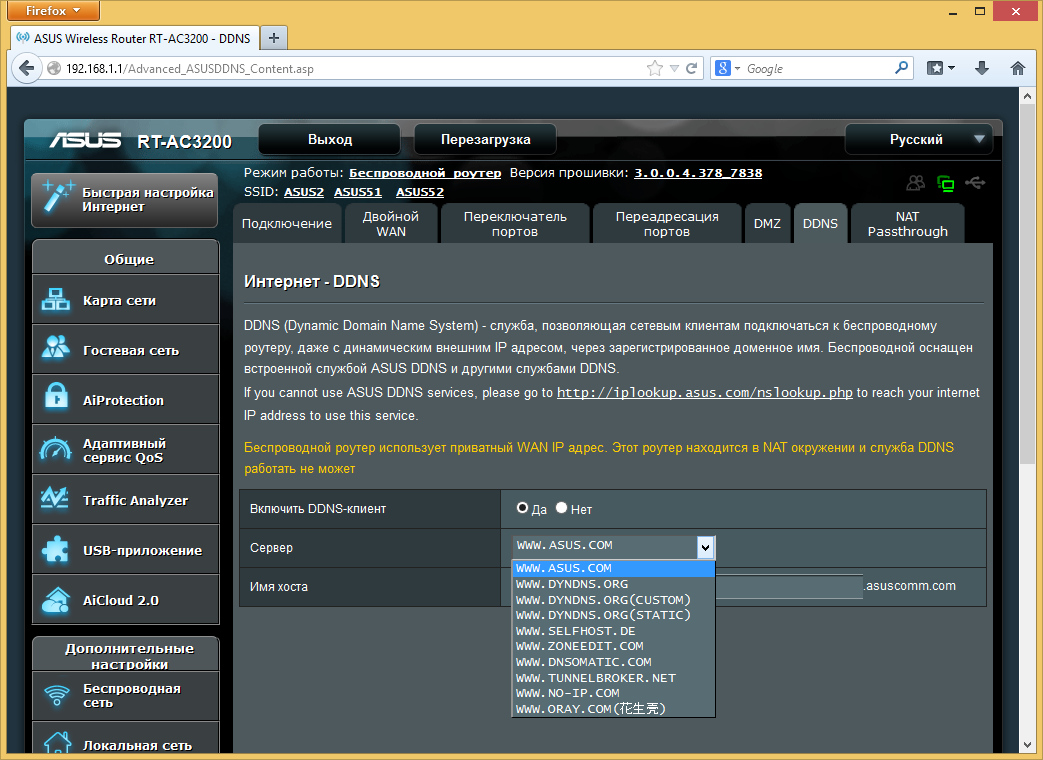

В роутере есть встроенный клиент DDNS на несколько сервисов, поддержка технологий DMZ, UPnP, настраиваемых правил трансляции и переключения портов. Отметим также наличие NAT Passthrough для некоторых популярных протоколов.

Отметим, что устройство способно работать не только в режиме роутера, но и как точка доступа или как беспроводной клиент.

Несмотря на то, что распространение протокола IPv6 несколько замедлилось последнее время, роутеры подобного уровня конечно должны быть готовы к его использованию. В данной модели предусмотрено несколько вариантов работы с этим протоколом, включая DHCP-PD, постоянный адрес и туннели.

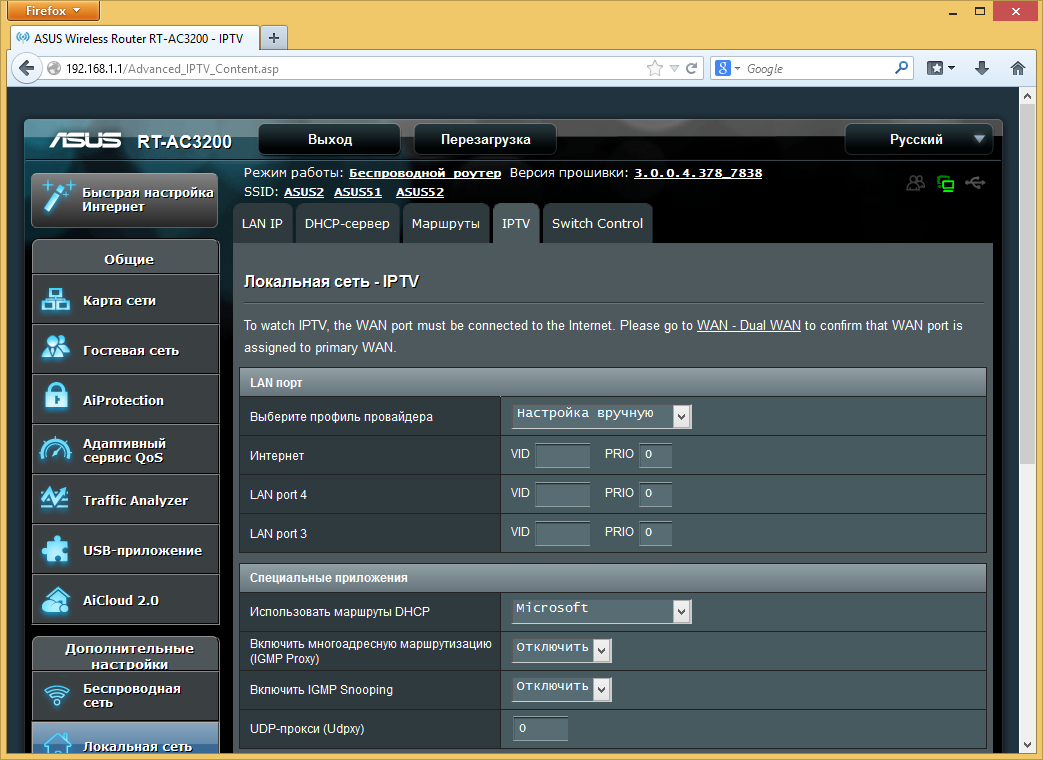

В параметрах работы локального сегмента сети все вполне знакомо: выбор адреса роутера, настройка сервера DHCP (включая резервирование адресов клиентов), добавление собственных маршрутов, настройка опций IPTV (включая мультикаст, выделение порта для приставки, VLAN и udpxy). Здесь же можно проверить статус аппаратного ускорителя NAT.

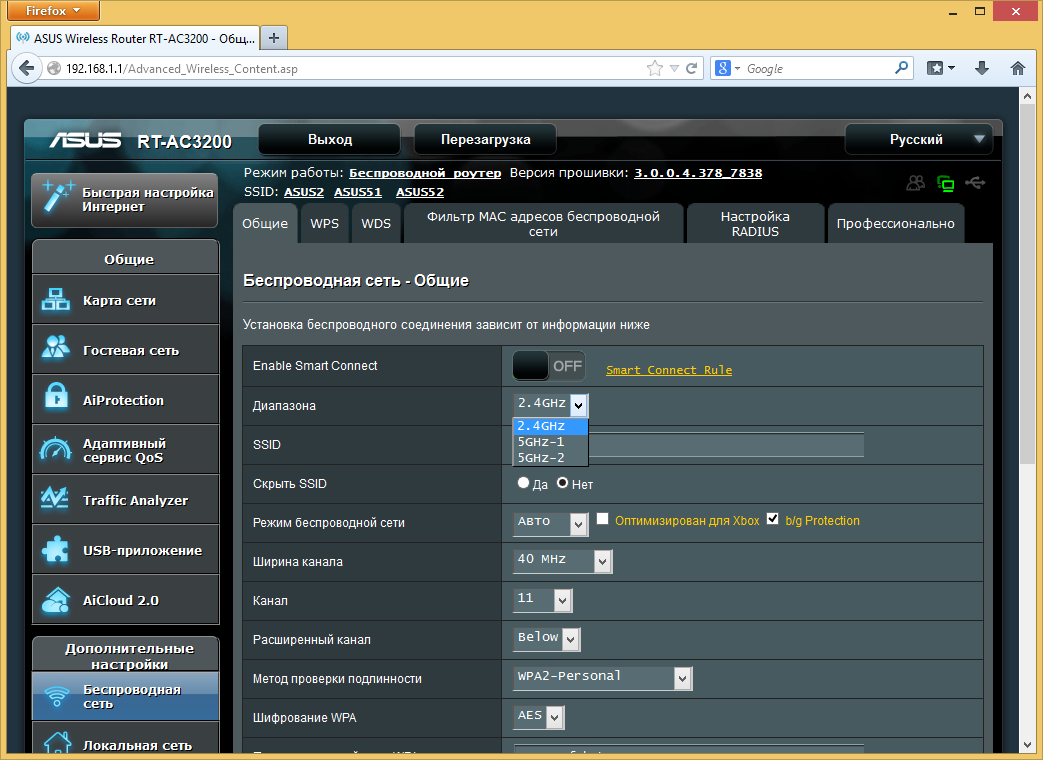

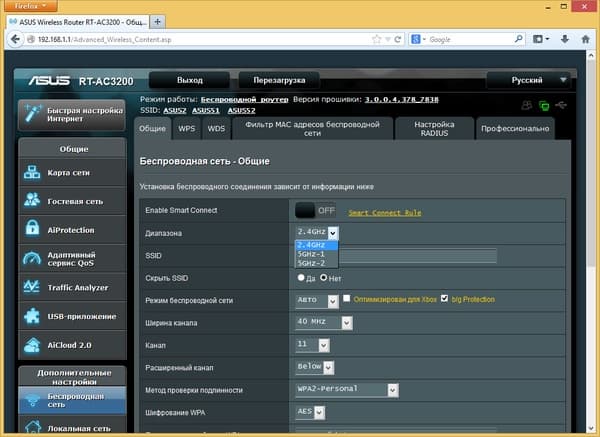

Настройки беспроводных сетей в этой модели повторяются в трех экземплярах — для каждого радиомодуля. Кроме стандартного набора из имени сети, защиты (открытая сеть, WPA/WPA2 с паролем или сервером RADIUS), номера и ширины канала, есть множество расширенных параметров, включая установку мощности передатчиков и выбор расписания работы точек доступа. Также есть страницы для настройки технологий WPS и WDS и установки фильтра MAC-адресов. Обратите внимание, что WPS по умолчанию включен для диапазона 2,4 ГГц.

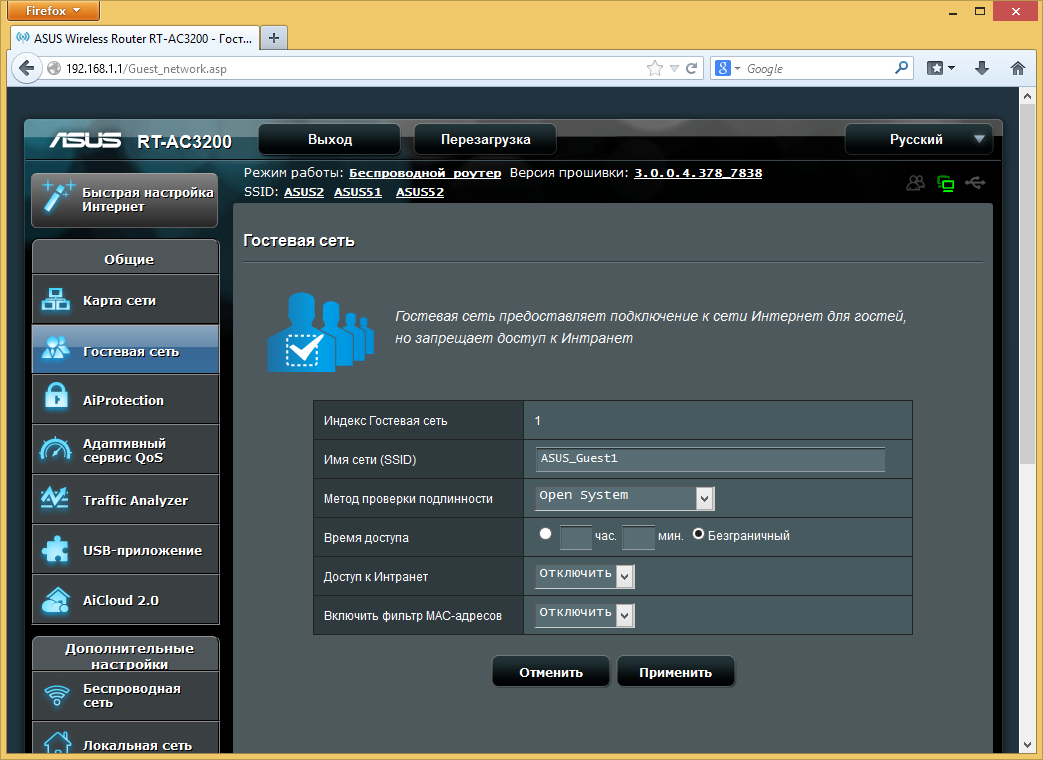

Как и у других современных роутеров Asus, в рассматриваемой модели пользователю доступно создание до трех гостевых беспроводных сетей с собственными именами и параметрами защиты для каждой из трех точек доступа.

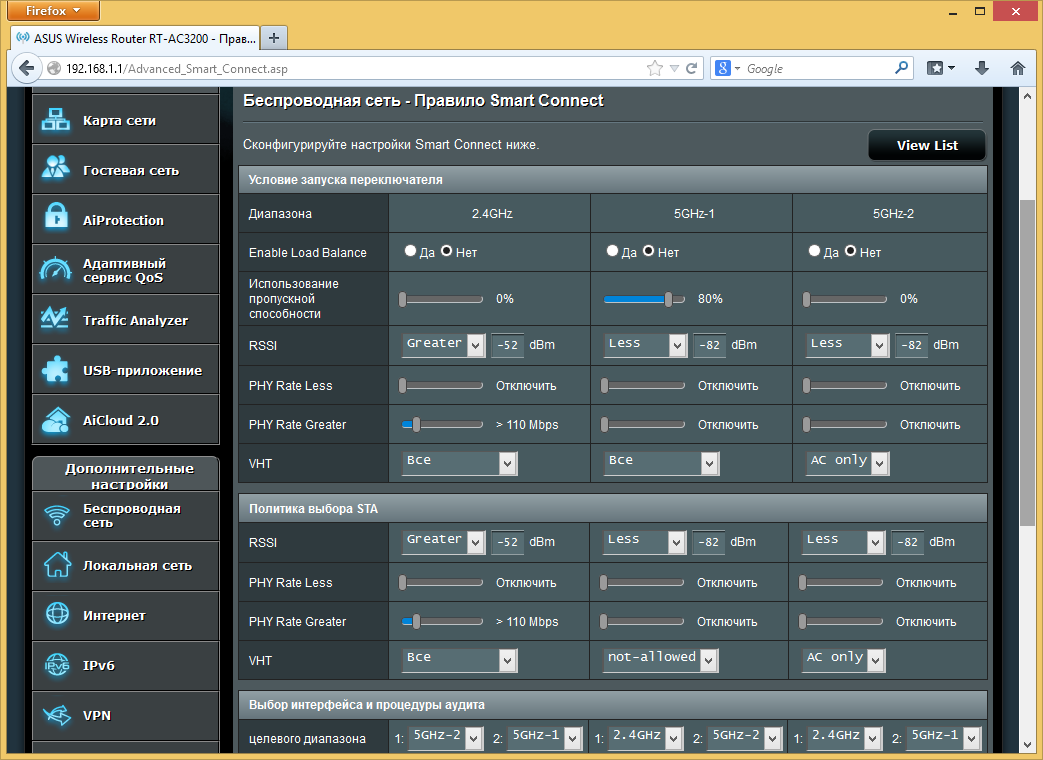

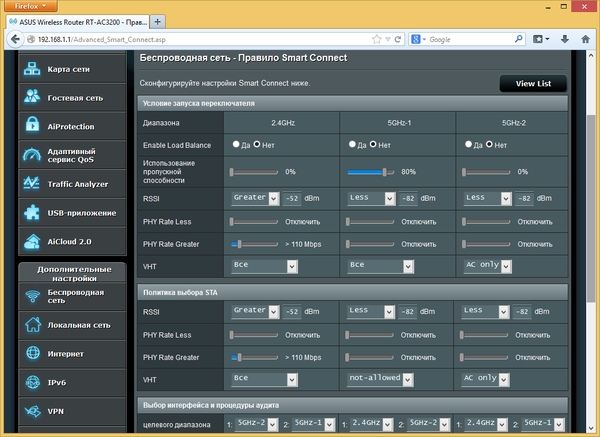

Заметим, что в разделе «Сетевые утилиты» можно найти настройки еще одной относящейся к беспроводным сетям функции — «Smart Connect». Технических деталей о ее работе производитель не раскрывает, так что можно только сделать предположение, что она позволяет более эффективно выбирать клиентам точку доступа для подключения исходя из их параметров и нагрузки на роутер.

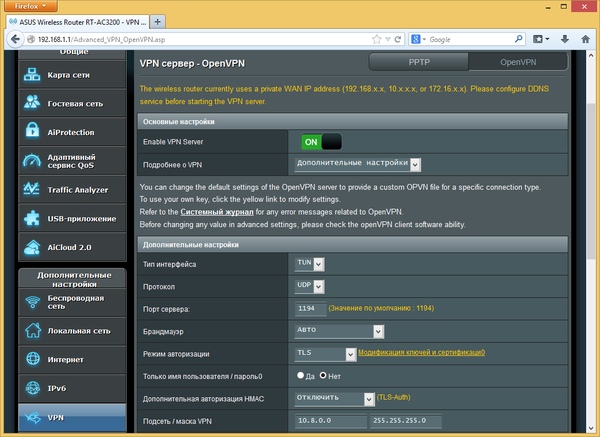

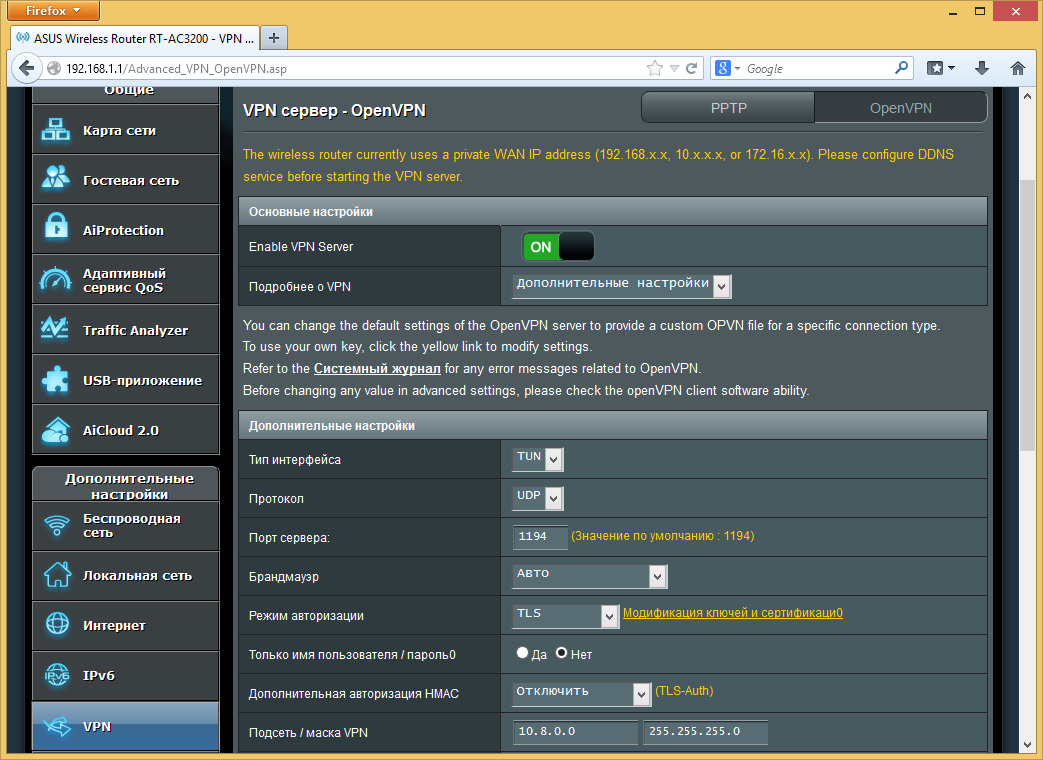

Учитывая высокую производительность платформы, наличие встроенных серверов VPN не удивляет. Поддерживаются протоколы PPTP и OpenVPN, есть широкий набор опций для настройки, включая шифрование и несколько аккаунтов удаленных пользователей.

В некоторых ситуациях (например, для объединения сетей) будут полезны и дополнительные клиенты VPN, которые работают по протоколам PPTP, L2TP и OpenVPN.

Сервис «Родительский контроль» позволяет настроить для каждого клиента разрешенное время доступа к интернету в недельном расписании с точностью до часа. Также в ней есть дополнительный фильтр сайтов и сервисов с группировкой по типам (в частности «Интернет-мессенджеры», «Соцсети», «Передача файлов», «Игры» и другие). Он также может быть настроен индивидуально для каждого клиента локального сегмента сети.

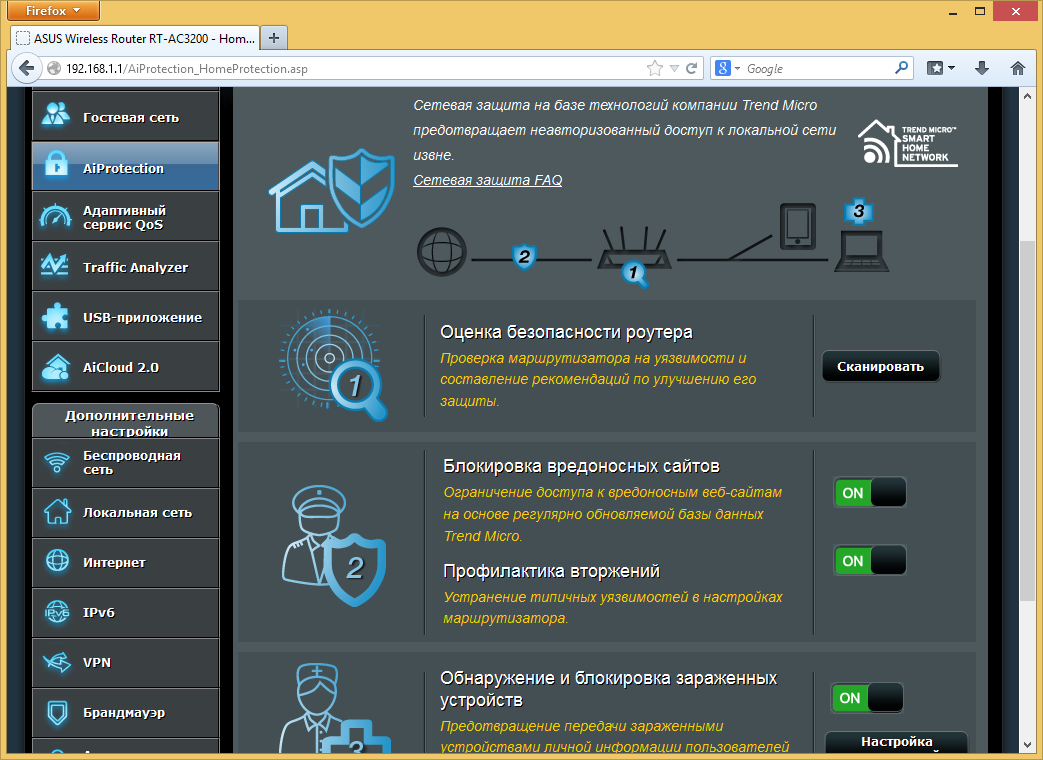

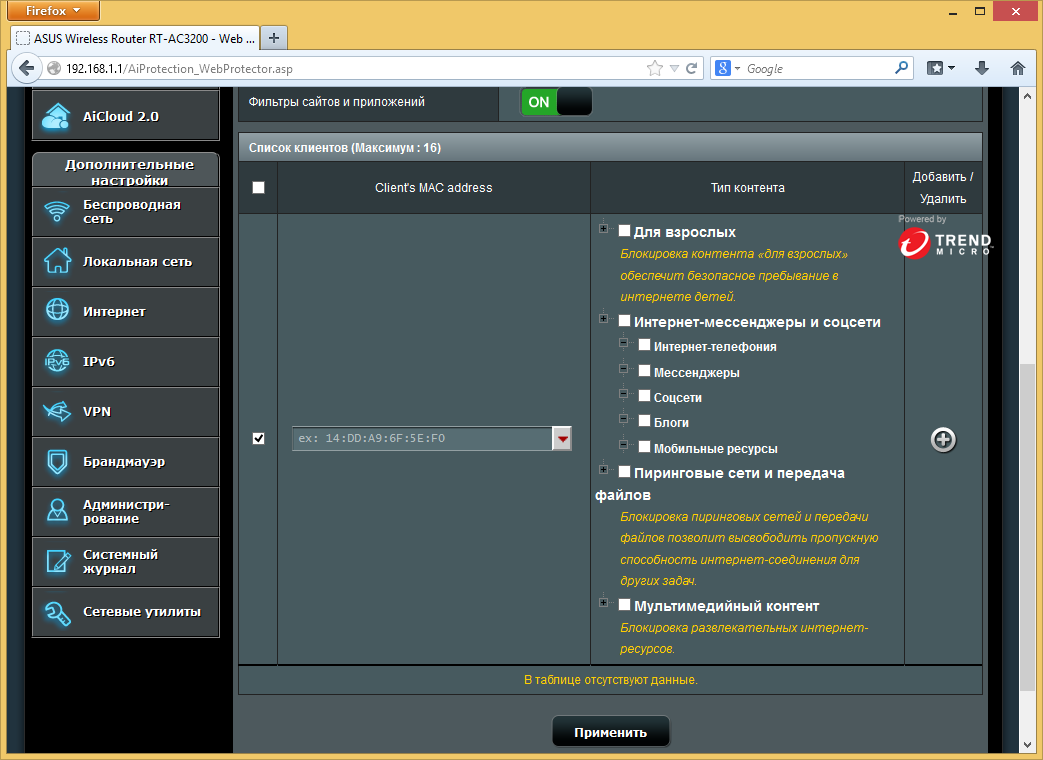

Дополнительно в рассматриваемом роутере используются технологии компании Trend Micro для повышения безопасности вашей сети. Предусмотрена проверка настроек роутера (например, сложности паролей), блокировка вредоносных сайтов на основании обновляемой базы данных компании, а также обнаружение и блокировка зараженных локальных систем. В этом сервисе есть возможность отправки уведомлений администратору по электронной почте.

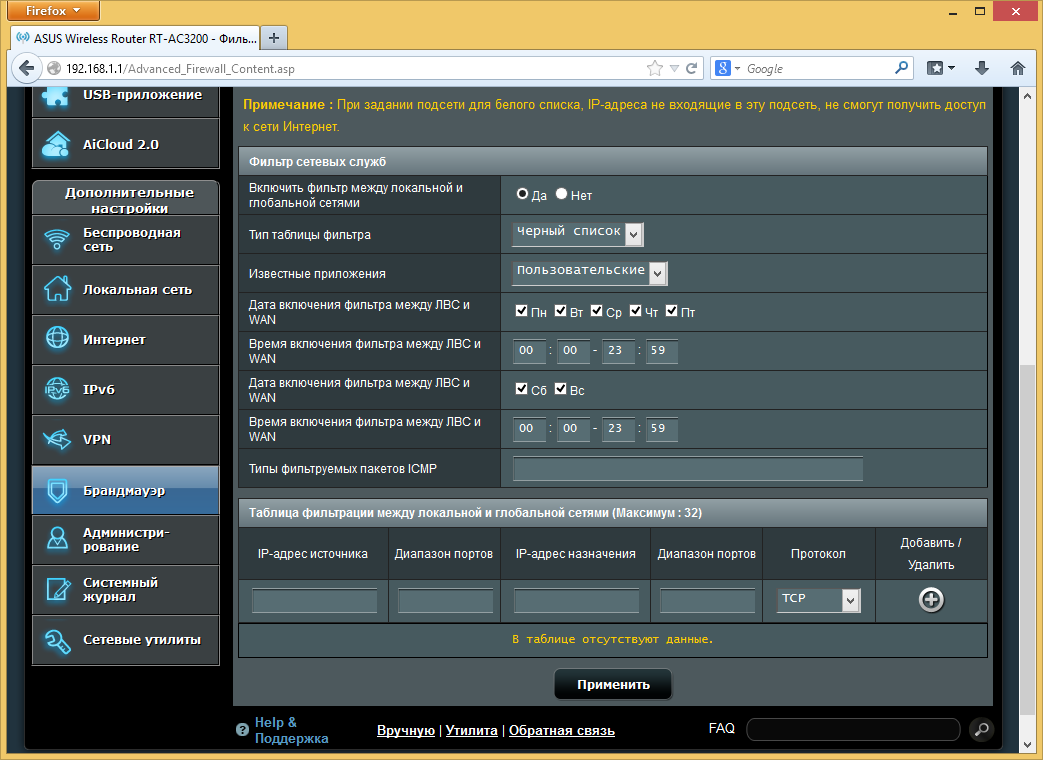

Кроме описанного выше набора, в роутере реализованы знакомые функции защиты, включая фильтр URL, фильтр ключевых слов и фильтр сетевых служб.

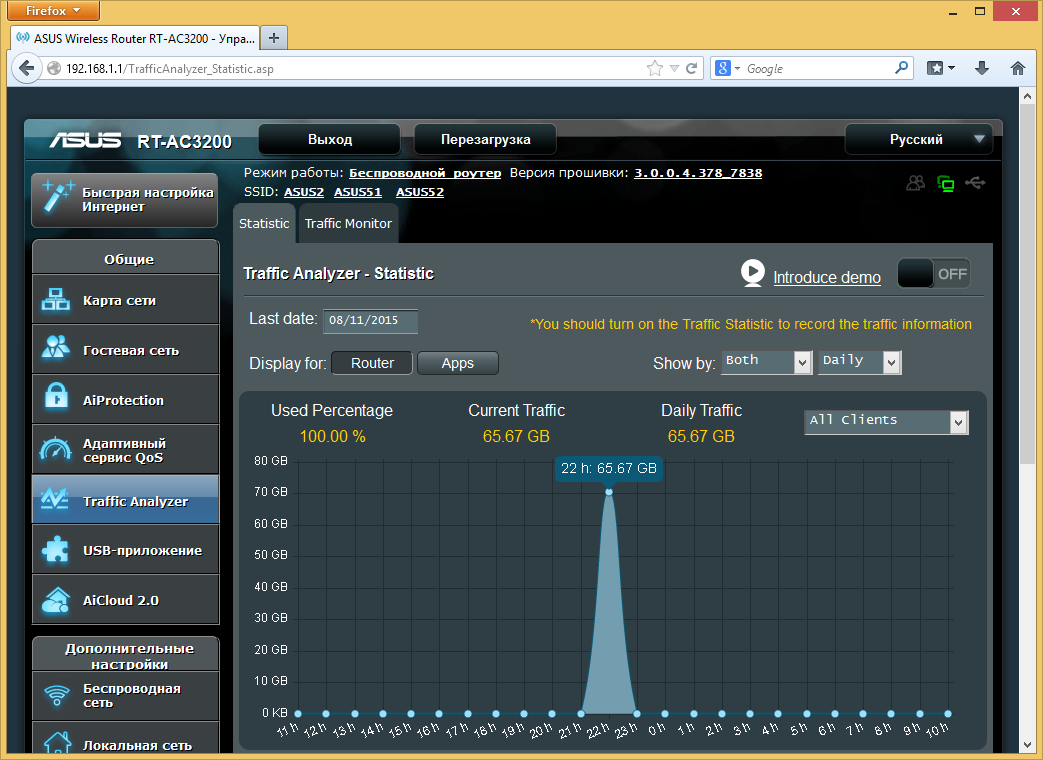

Система управления трафиком теперь представлена на двух страницах. В «Traffic Analyzer» теперь приводятся не только графики текущей нагрузки на сеть, но и подсчет статистики по клиентам и типам данных по дням, неделям и месяцам.

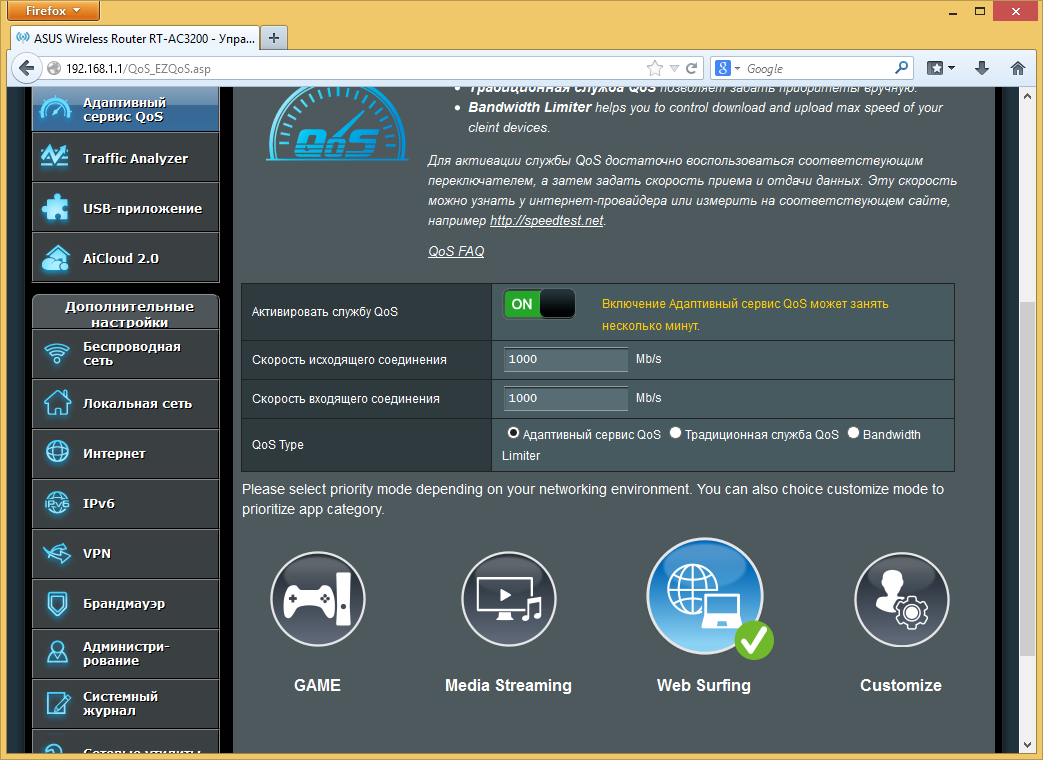

При этом непосредственно система управления трафиком теперь называется «Адаптивный сервис QoS» и предоставляет еще один визуальный способ представления текущей нагрузки, а также три варианта контроля — собственно адаптивный (три готовые предустановки конфигурации и одна пользовательская), традиционный (создание собственных правил) и ограничение полосы пропускания для каждого клиента. Как и у большинства домашних роутеров, при включении данной функции наблюдается заметное снижение скорости маршрутизации (в том числе и из-за отключения аппаратного NAT в IPoE/PPPoE), а процессорные ядра могут быть заняты на 100%. С другой стороны, на популярных каналах до 100 Мбит/с включительно устройство и при активном QoS сможет обеспечить максимальную скорость маршрутизации.

В этот же раздел добавили мониторинг посещения веб-сайтов, с группировкой по клиентам. Однако пользоваться им достаточно сложно, поскольку нет никаких встроенных средств анализа, а также экспорта данных.

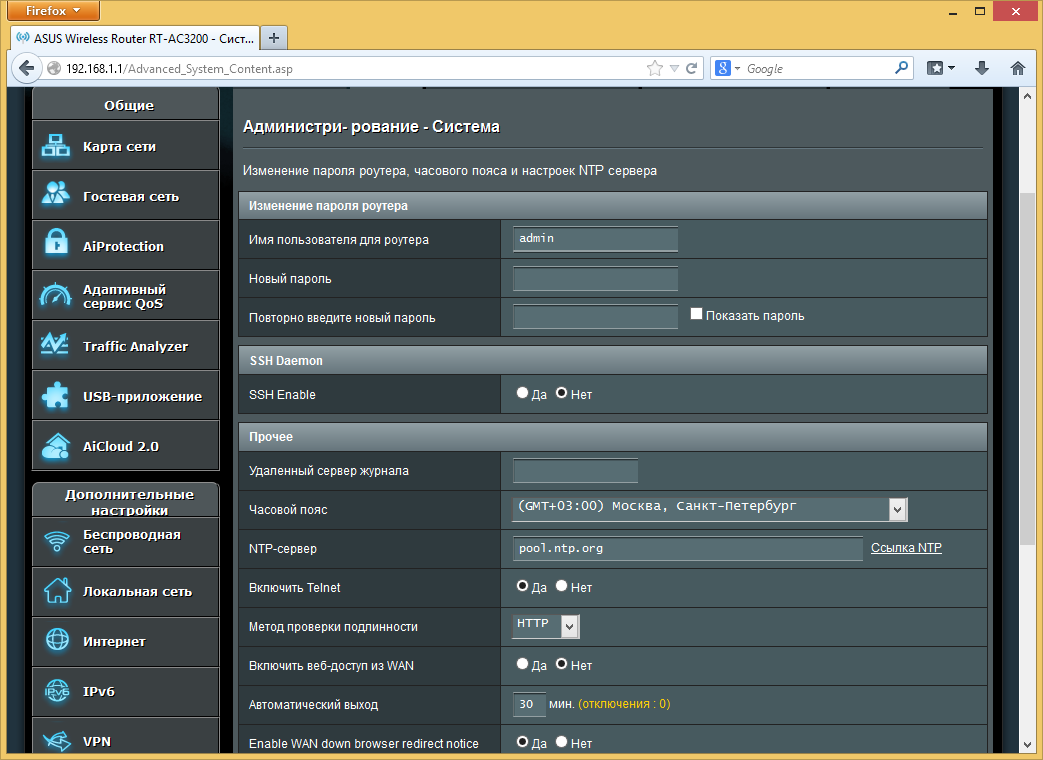

Как и подавляющего большинства подобных устройств, присутствует возможность обновления прошивки (через интернет и из файла), сохранения/восстановления/сброса конфигурации. В системных опциях кроме изменения пароля администратора, настройки часов, включения удаленного доступа к интерфейсу настройки и telnet, добавилась возможность работы с консолью устройства и через ssh. Причем можно изменить номер порта сервиса для повышения уровня безопасности.

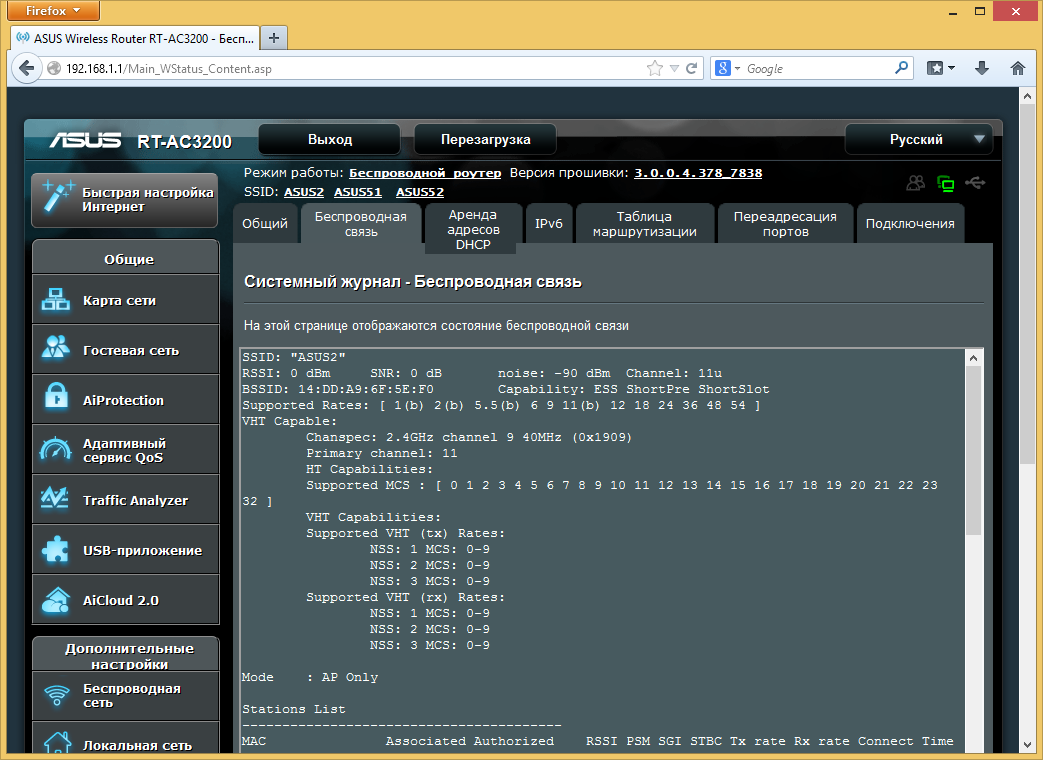

Традиционно роутеры Asus имеют расширенные возможности системного журнала. Кроме привычного списка событий, здесь есть страницы с информацией о беспроводных клиентах, выданных адресах DHCP, IPv6, таблица маршрутизации, список трансляции портов и таблица сетевых подключений. Поддерживается отправка записей журнала на внешний сервер syslog.

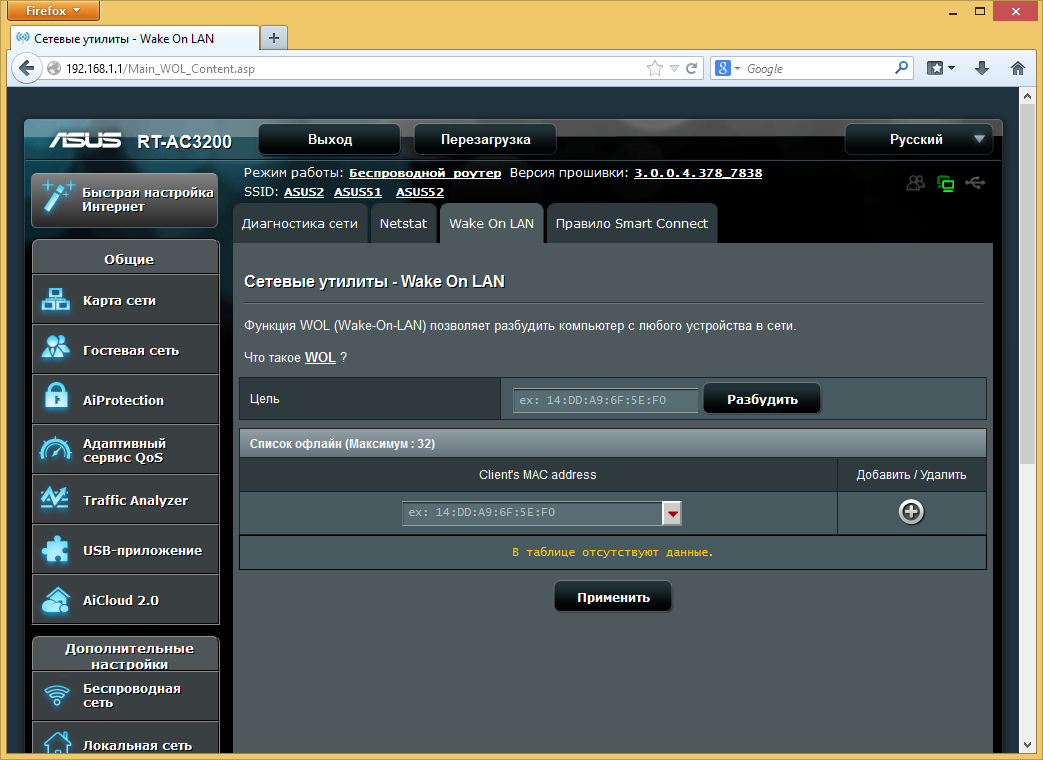

В разделе «Сетевые утилиты» представлены средства диагностики соединений ping, traceroute, nslookup, netstat, а также утилита включения питания клиентов по сети Wake On LAN. Для последней можно заранее запрограммировать параметры устройств. Заметим, что в данной модели появилась возможность отправки запроса в техподдержку прямо из интерфейса роутера. Хотя, конечно, для этого потребуется работающий доступ к интернету.

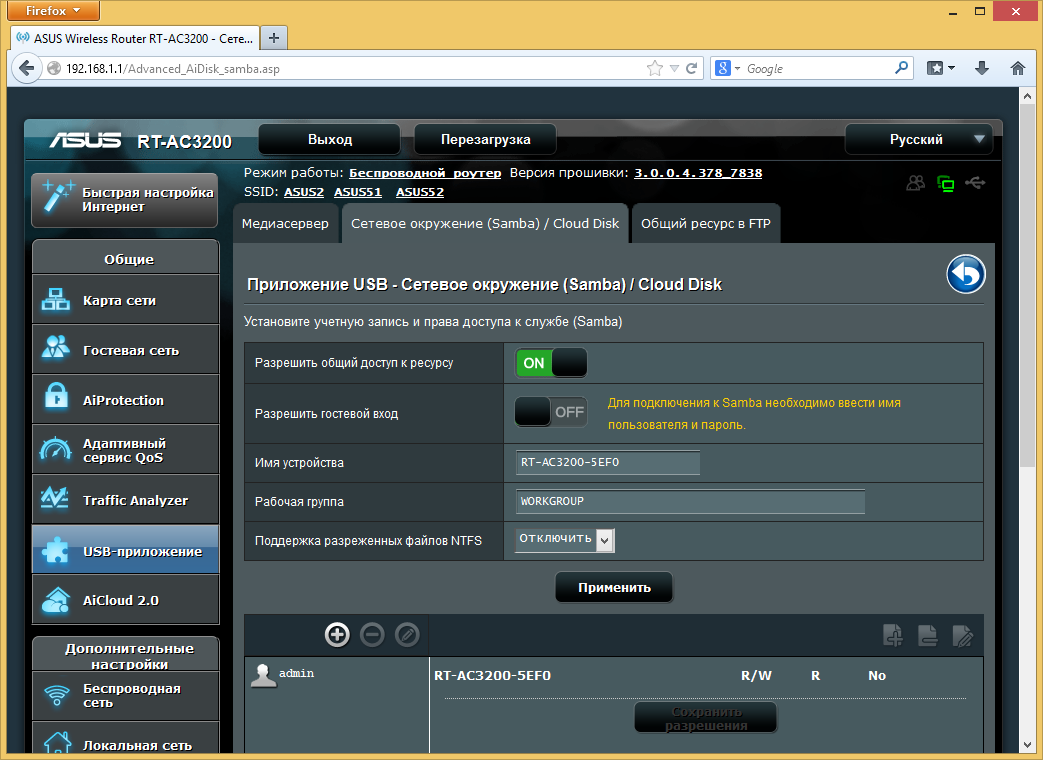

При подключении USB-дисков, роутер может выступать в роли сетевого накопителя с доступом к данным по протоколам SAMBA и FTP. При этом есть возможность настройки ограничения прав для разных пользователей, имени сервера и названия рабочей группы, числа одновременных подключений к FTP и выбор кодовой страницы для этого сервера. Отметим, что доступ по FTP включается одновременно и для локального сегмента сети и для порта WAN. Из файловых систем на дисках поддерживаются, в том числе, такие популярные варианты, как FAT32, NTFS, EXT4 и HFS+. В прошивке присутствует коммерческий драйвер от Tuxera, так что скорости работы могут быть достаточно высокими.

Отметим появление в текущей версии программного обеспечения модуля для обеспечения совместимости с программой резервного копирования Time Machine, что будет полезно пользователям компьютеров и ноутбуков с Apple OS X.

Из медиасервисов присутствуют сервер iTunes и DLNA, а также система автономной загрузки файлов Download Master для ссылок HTTP, FTP, Magnet, а также протоколов BitTorrent, ed2k и NZB.

Также порты USB можно использовать для работы с принтерами и МФУ (второй вариант — только со специальным клиентом для Windows) и организации доступа в интернет через сотовые модемы 3G/4G и смартфоны с Android.

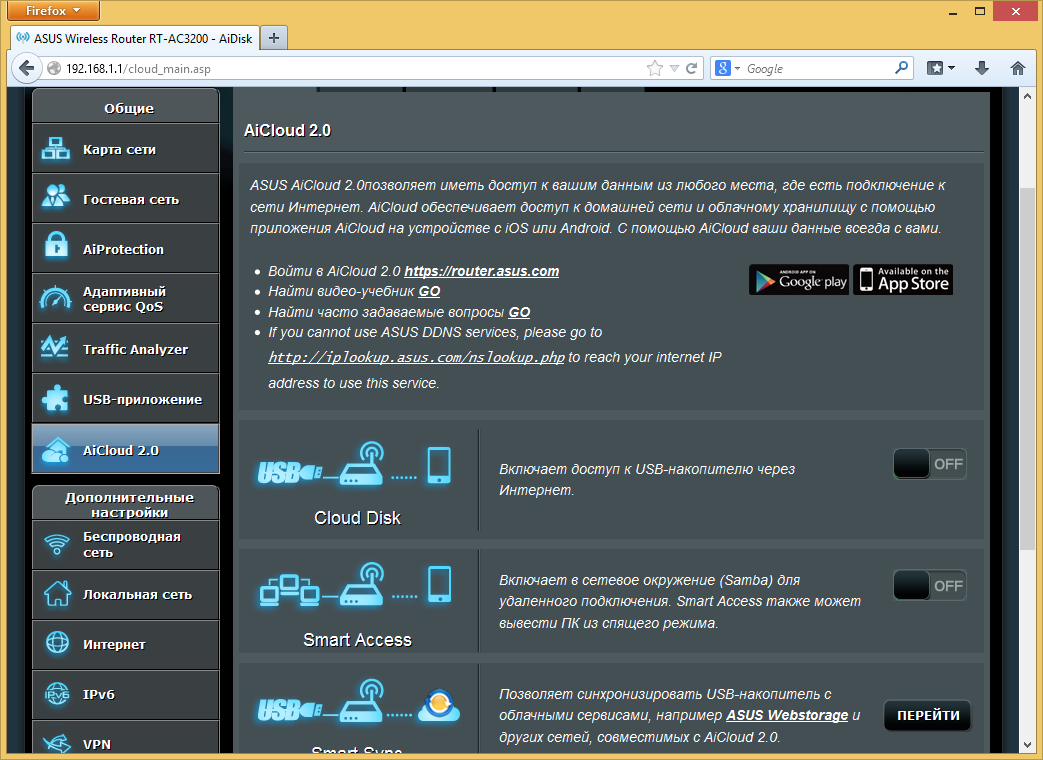

Не обошлось в прошивке и без комплекта сервисов AiCloud 2.0. Он включает в себя доступ к накопителю и другим серверам в локальной сети через интернет, синхронизацию данных с облачными хранилищами WebStorage и DropBox, а также серверами FTP и SAMBA.

Производительность

Учитывая высокую производительность устройства, мы решили ограничиться в этой статье тестированием на специализированном стенде в синтетических бенчмарках, позволяющие оценить потенциал устройства. На первом графике приводятся показатели скорости маршрутизации в режимах IPoE, PPPoE, PPTP и L2TP. Проверялись сценарии с одним/двумя и шестнадцатью потоками.

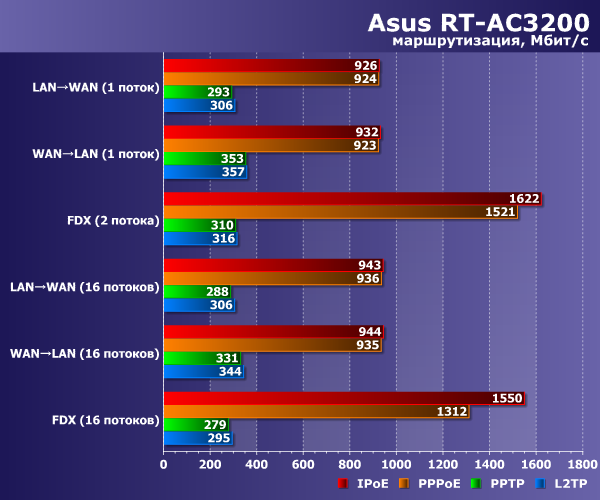

Производительность маршрутизации Asus RT-AC3200

При работе по технологиям IPoE и PPPoE, благодаря аппаратной обработке пакетов, скорость достигает практически максимальных для гигабитных сетей значений и составляет более 900 Мбит/с. Если же используются PPTP или L2TP, то можно рассчитывать примерно на 300 Мбит/с, что также является хорошим результатом. В любом случае, для массовых подключений до 100 Мбит/с данной модели более чем достаточно во всех конфигурациях.

Корректно работает устройство и в режиме двойного доступа к интернету и локальной сети провайдера, что видно по следующему графику.

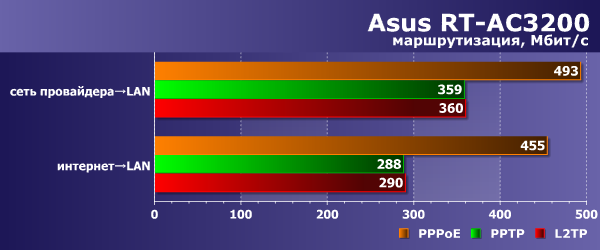

Производительность маршрутизации Asus RT-AC3200

Реализация в роутере сервера VPN позволяет организовать защищенный канал связи со своей домашней локальной сетью. Тестирование производительности этого сценария мы проводили в режиме PPTP без шифрования и с MPPE128, а также с OpenVPN (с настройками по умолчанию). Использовались три сценария (прием, передача и полный дуплекс) по восемь одновременных потоков между удаленным клиентом и компьютером в локальном сегменте. На графике приводятся усредненные по сценариям результаты.

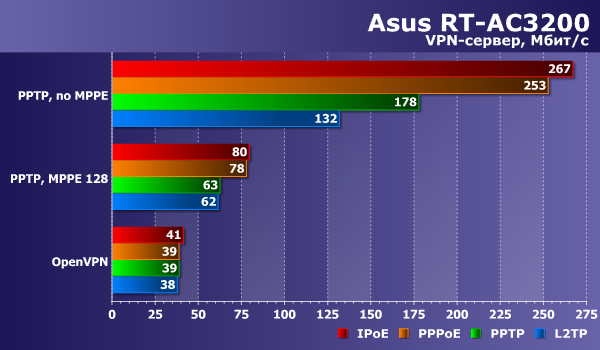

Производительность сервера VPN в Asus RT-AC3200

С протоколом PPTP без шифрования можно получить 130-270 Мбит/с в зависимости от типа подключения к интернету. Шифрование является достаточно сложной задачей даже для такой быстрой платформы, так что при его использовании скорость снижается до 60-80 Мбит/с. Реализация OpenVPN имеет определенные особенности, не позволяющие эффективно использовать вычислительные мощности процессора, так что с этим протоколом мы получили только около 40 Мбит/с. Заметим, что в этих задачах двухъядерный процессор не имеет преимущества, поскольку код однопоточный.

Для оценки скорости работы в сценарии сетевого накопителя использовался SSD накопитель с адаптером на USB. Мы протестировали его работу только на шине версии 3.0. Проверялись операции чтения и записи файла большого объема по протоколам SMB и FTP на разделы с файловыми системами NTFS, FAT32, EXT4 и HFS+.

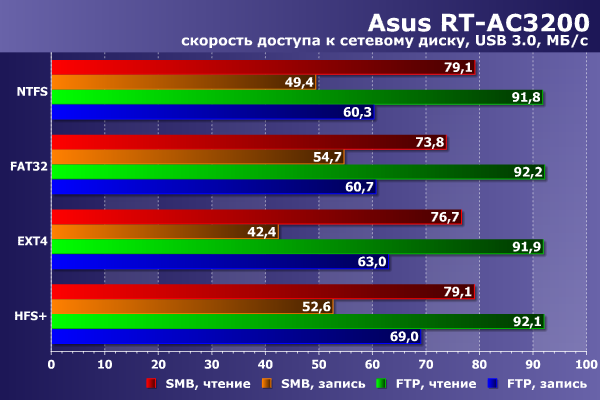

Производительность накопителя USB в Asus RT-AC3200

Использование третьей версии интерфейса USB позволило достичь достаточно высоких результатов. Максимальная скорость чтения с сервера FTP составляет более 90 МБ/с, а запись с ним осуществляется на скоростях 60-70 МБ/с в зависимости от файловой системы. Показатели стандартного сетевого протокола Windows для доступа к файлам немного скромнее. Конечно сложно говорить о том, что роутер способен заменить полноценный специализированный сетевой накопитель, но с такой производительностью его вполне можно использовать в том числе и для резервного копирования больших объемов данных с компьютеров локальной сети.

Наиболее интересной особенностью рассматриваемого роутера является реализация беспроводных точек доступа. Проверим сначала на наш традиционный набор тестов, а потом рассмотрим дополнительные сценарии.

Для тестирования беспроводных сетей использовались адаптеры Asus PCE-AC68 (802.11n/ac, до 1300 (5 ГГц)/600 Мбит/с (2,4 ГГц)). Расстояние между роутером и клиентами составляло около четырех метров. Настройки роутера соответствовали максимальной производительности (канал 40 и 80 Мбит/с для диапазонов 2,4 и 5 ГГц соответственно, шифрование WPA2-PSK, скорость подключения с использованным адаптером — 600 и 1300 Мбит/с для диапазонов 2,4 и 5 ГГц). Тесты проводились в один/два и в восемь потоков.

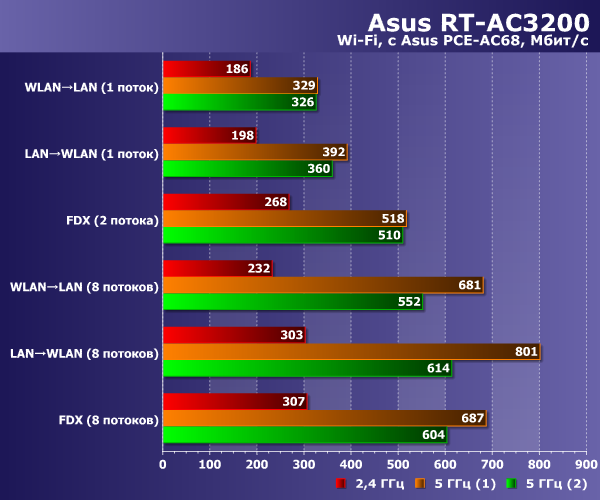

На первом графике приводятся результаты для работы клиента с каждой из трех точек доступа роутера.

Производительность Wi-Fi в Asus RT-AC3200

Ничего необычного здесь нет. По сравнению с ранее протестированным Asus RT-AC68U показатели немного выше. В общем случае в диапазоне 2,4 ГГц можно получить до 200 Мбит/с при приеме или передаче данных в один поток и до 300 Мбит/с в многопоточном режиме. Первая точка доступа на 5 ГГц обеспечивает 300-400 Мбит/с с одним потоком и до 800 Мбит/с с восемью потоками. Вторая точка доступа на 5 ГГц показывает немного меньшие результаты, что может быть связано скорее с другими частотами каналов, чем с особенностями схемотехники роутера.

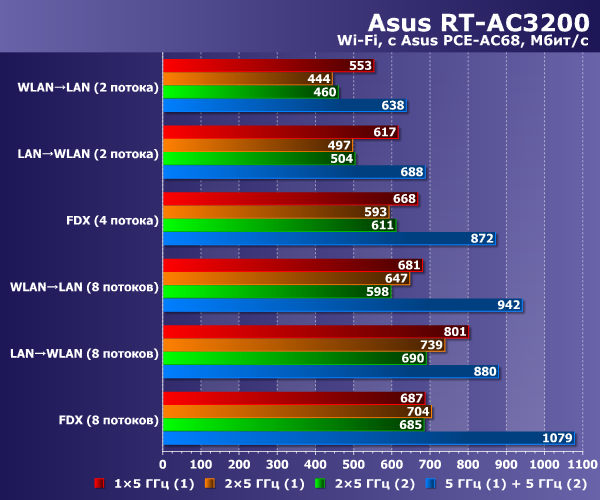

Вторая группа тестов проводилась в диапазоне 5 ГГц с двумя клиентами в два/четыре и в восемь потоков. Для сравнения приводятся результаты и одного клиента. При этом мы подключали двух клиентов к одной или к разным точкам доступа.

Производительность Wi-Fi в Asus RT-AC3200

Как мы видим, работа клиентов на разных точках доступа позволяет увеличить общую производительность беспроводных сетей в некоторых сценариях в полтора раза. Причем вполне возможно, что здесь ограничителем начинает выступать уже гигабитный сетевой порт роутера.

В целом наличие трех беспроводных модулей в роутере нельзя назвать востребованной на массовом рынке функцией, но в некоторых очень специфических ситуациях они могут быть полезны. Ну и не забываем про группу пользователей, которые ориентируются только на «все самое крутое». Для них данная модель отлично подходит.

Последний тест, который мы проведем с роутером, - проверка температурного режима. Как мы помним, первые реализации платформы Broadcom были очень горячими и требовали крупных радиаторов. Для контроля температуры процессора и радиоблоков использовался доступ к консоли роутера. Проверялись несколько режимов — бездействие, бездействие с дополнительным охлаждением, обмен данными с беспроводными клиентами (четыре варианта) и маршрутизация с L2TP подключением. Отметим, что во время проведения тестов температура в комнате достигала 27 градусов. На графике приводятся максимальные показатели в описанных сценариях.

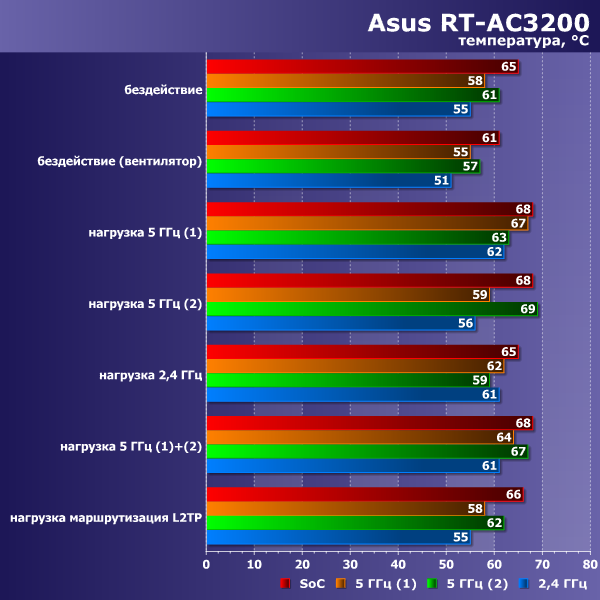

Температурный режим Asus RT-AC3200

Как мы видим, нет никаких поводов для опасений. Несмотря на высокую комнатную температуру, микросхемы роутера не нагревались выше 70 градусов (при условии, что датчики точные). Субъективно температура корпуса роутера во время работы повышалась незначительно.

Выводы

Продукты топового сегмента часто очень непросто оценивать. С одной стороны мы имеем отличные технические характеристики и широчайшие возможности, с другой — очень высокую стоимость. Однако известным производителям без подобных решений не обойтись. Это не только привлекает внимание к марке, но и подтверждает мастерство инженеров и разработчиков, не говоря уже о маркетинге.

Не стал исключением и роутер Asus RT-AC3200. Он оборудован двухъядерным процессором, гигабитными сетевыми портами, тремя точками доступа, а также поддерживает подключение устройств USB 3.0. Штатное программное обеспечение обеспечивает эффективную реализацию не только базовых функций роутера, но и большого числа дополнительных сервисов. Среди последних отметим сервер VPN, расписание доступа в интернет, технологии безопасности Trend Micro, управление и подсчет трафика, работу в режиме сетевого накопителя.

Дизайн у модели явно запоминающийся. Причем не только шестью антеннами, но также крупными размерами и стильным матовым покрытием. Существенное замечание к конструкции только одно: стоило поменять местами порты USB версий 3.0 и 2.0.

Скорость работы в режимах маршрутизации и сервера VPN не вызывает нареканий, что вполне ожидаемо от данного производителя с учетом использованной аппаратной платформы. Порадовала и производительность внешнего жесткого диска.

Наличие трех беспроводных точек доступа позволяет разделить клиентов по типу и требовательности к полосе пропускания и обеспечить более высокую общую производительность. Конечно кабельное подключение остается вне конкуренции, особенно по стабильности и предсказуемости, но подобное решение, особенно с учетом современных возможностей 802.11ac, может быть полезно и на практике.

После прошлой неоднозначной 87-й модели, новинка нас откровенно порадовала и вполне заслуживает нашей награды «Original Design» за сентябрь 2015 года.
