Двухдиапазонный беспроводной роутер
Asus RT-AC1200G+ с поддержкой 802.11ac и гигабитных портов


Содержание


В начале этого года компания Asus объявила о начале продаж на Российском рынке новых моделей маршрутизаторов с поддержкой 802.11ac, в частности топового устройства RT-AC5300 и решения верхнего сегмента RT-AC88U. На этом же мероприятии был показан и более доступный роутер — RT-AC1200G+. В нем сочетается поддержка двух диапазонов, 802.11ac, гигабитных сетевых портов, а также присутствует порт USB 2.0. Это устройство представляет собой младшую модель текущего поколения роутеров компании класса AC1200. Это, в частности, выражается в относительно невысокой стоимости.

Как мы уже неоднократно говорили, организация беспроводной сети в диапазоне 5 ГГц и с протоколом 802.11ac позволяет сегодня обеспечить мобильным устройствам и компьютерам высокую скорость и стабильность сетевого соединения. При этом модели роутеров начального уровня обычно имеют одну антенну и реализуют скорость подключения 433 Мбит/с, но их проводные порты чаще всего ограничены 100 Мбит/с, так что потенциал современного беспроводного стандарта остается нереализованным. Поэтому, если нет цели сэкономить, а также есть оборудование, которому будут полезны быстрые проводные подключения, лучше смотреть в сторону роутеров с формулой 867+300+1000, где для беспроводных точек доступа установлены две антенны, а коммутатор гигабитный. Как раз по этой схеме и работает Asus RT-AC1200G+, с которым мы познакомимся в этой статье.

Средняя цена Asus RT-AC1200G+
T-13487045
Розничные предложения
L-13487045-10

Комплект поставки

Данная модель относится к среднему сегменту и производитель выбрал для упаковки традиционный вариант без каких-либо излишеств. Оформлена коробка вполне знакомо для этой компании — темные тона, фотографии, технические характеристики, ключевые особенности, схема подключения, сравнение с другими моделями и тому подобное.

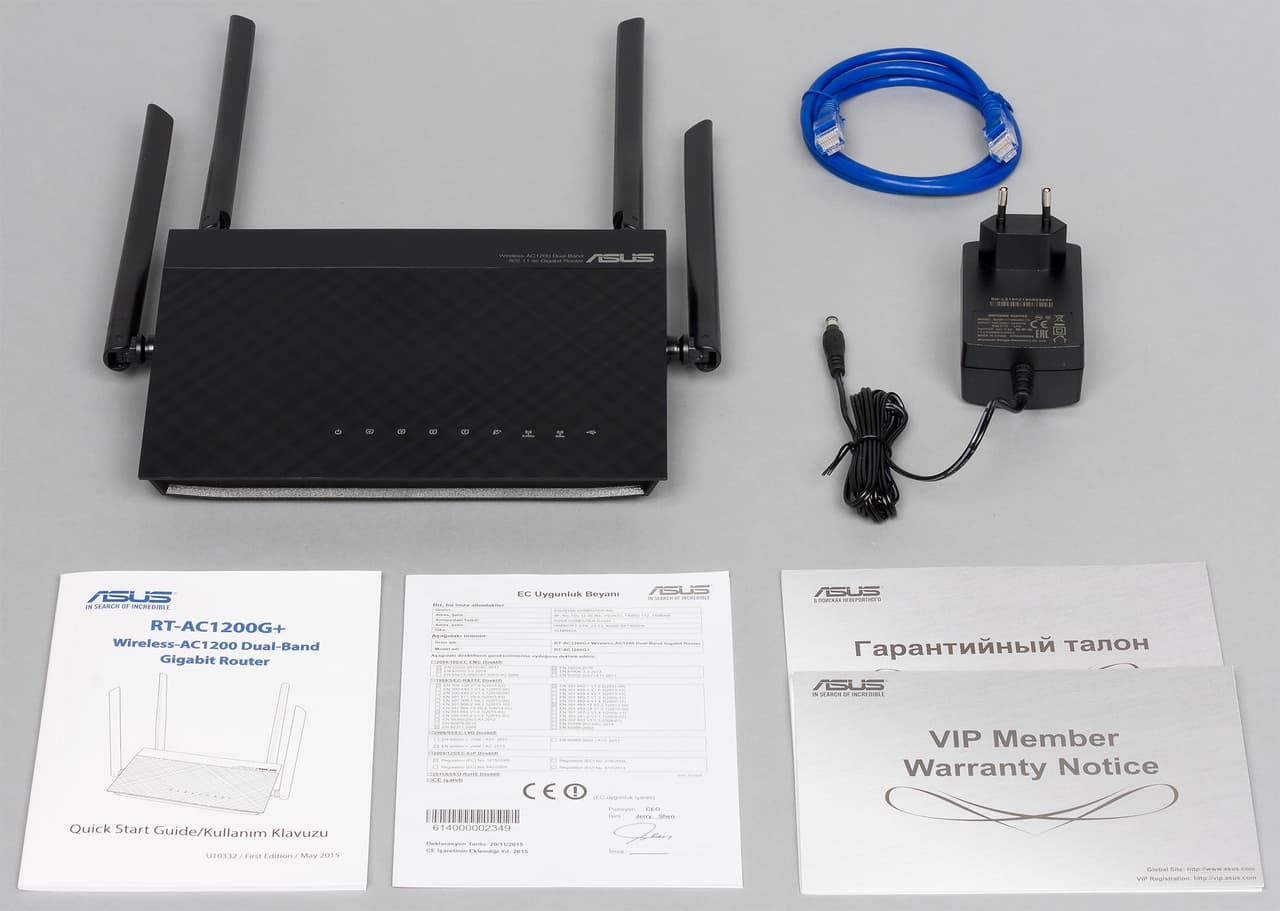

Комплект поставки также стандартный — роутер, блок питания (12 В 2 А), патч-корд, краткая инструкция, гарантийный талон. Заметим, что блок питания в этой модели достаточно крупный и может блокировать соседние розетки в «пилоте». Кроме того, у него используется укороченный «толстый» штекер. Конечно, формально большинство пользователей будут подключать модель именно с комплектным блоком питания, но, пожалуй, было бы удобнее с унификацией. Asus меняет разъемы слишком часто, на наш взгляд.

Как и для другого сетевого оборудования, компания обеспечивает для этой модели гарантию в три года. На сайте производителя представлены обновления прошивки, утилиты и документация.

Внешний вид

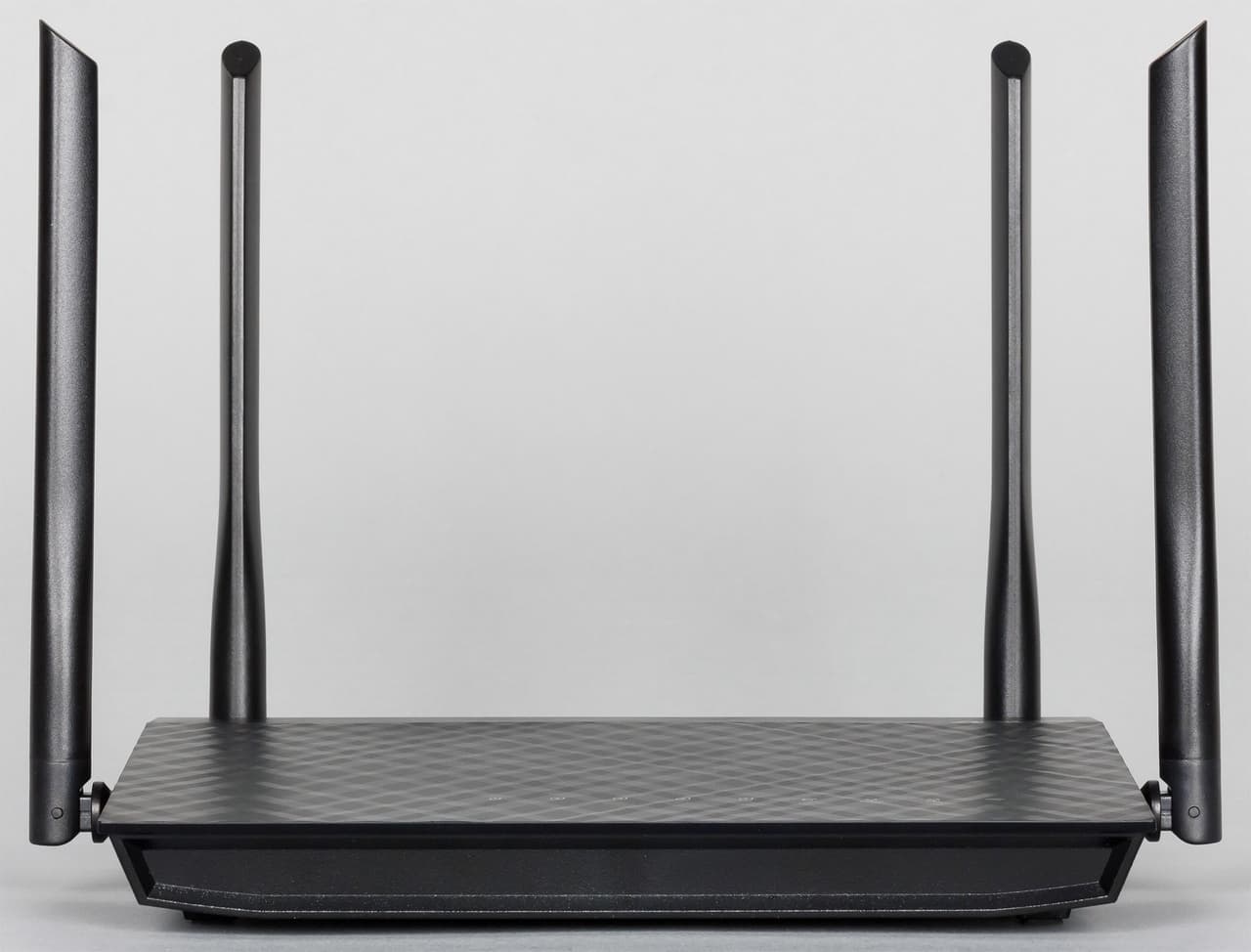

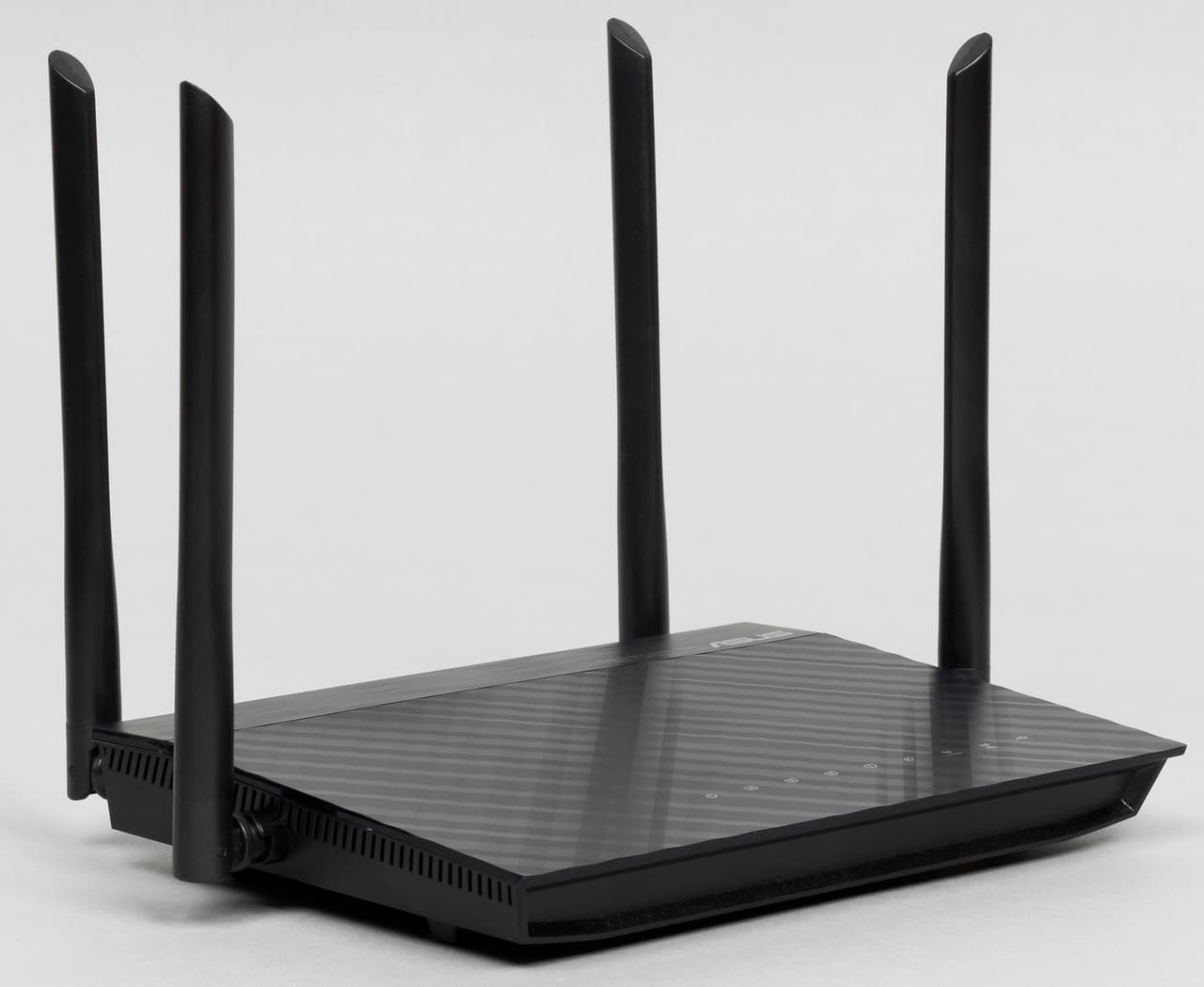

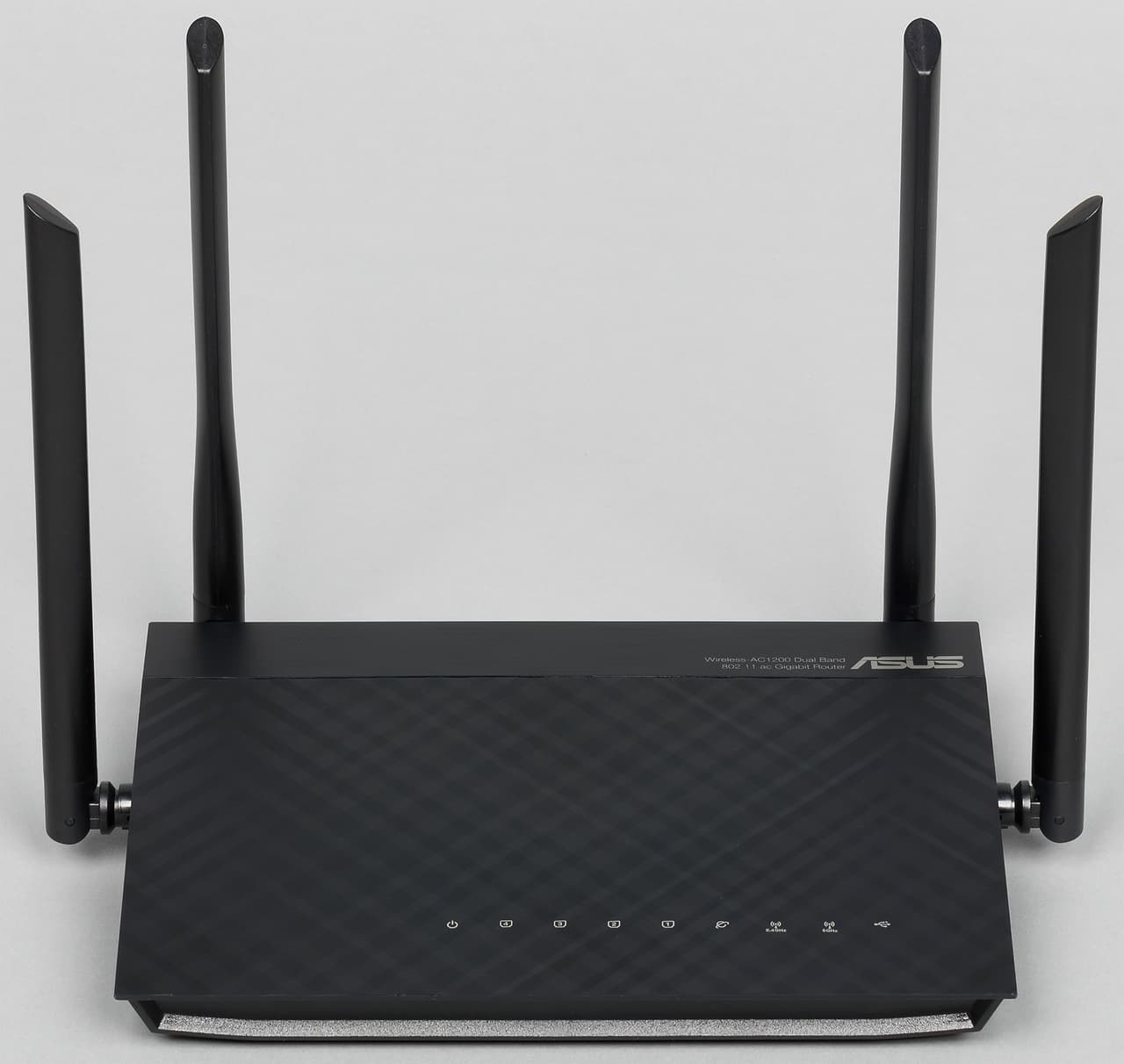

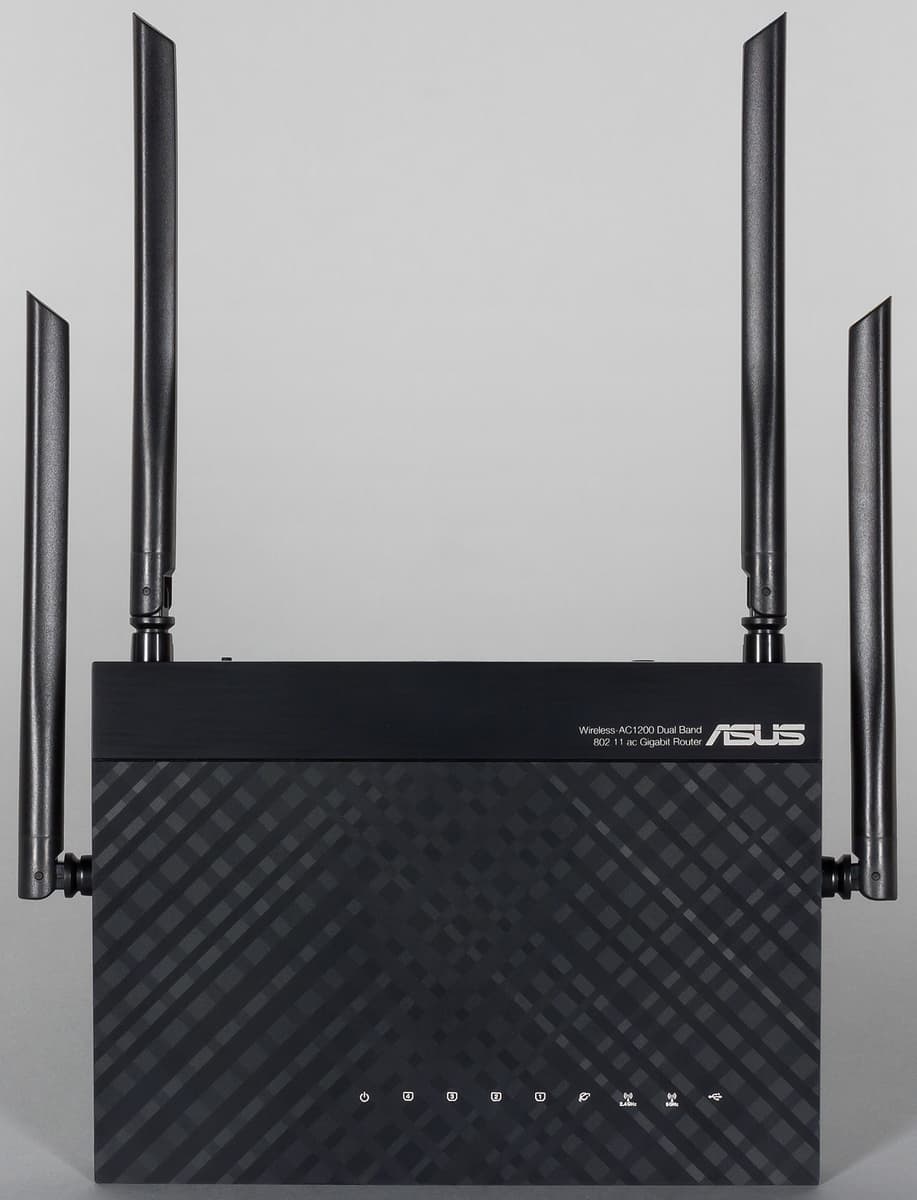

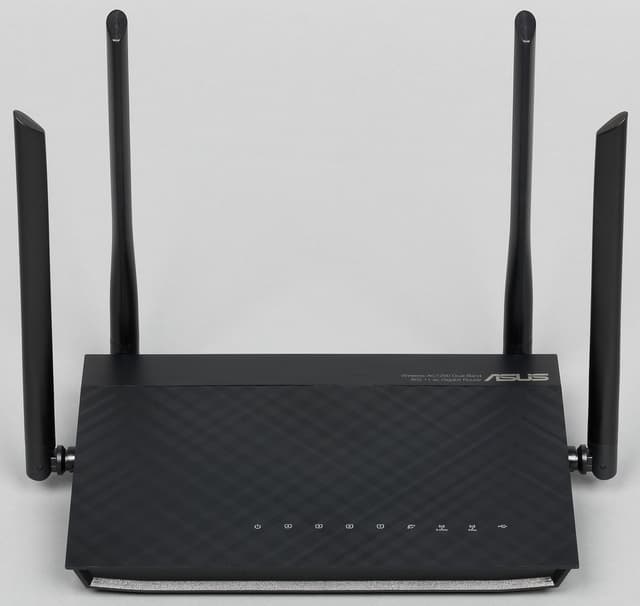

Роутер мало отличается по внешнему виду от своих собратьев. Обратить внимание можно, пожалуй, только на четыре отдельные антенны (по две на каждый диапазон). Габаритные размеры основного корпуса составляют 207×149×36 мм.

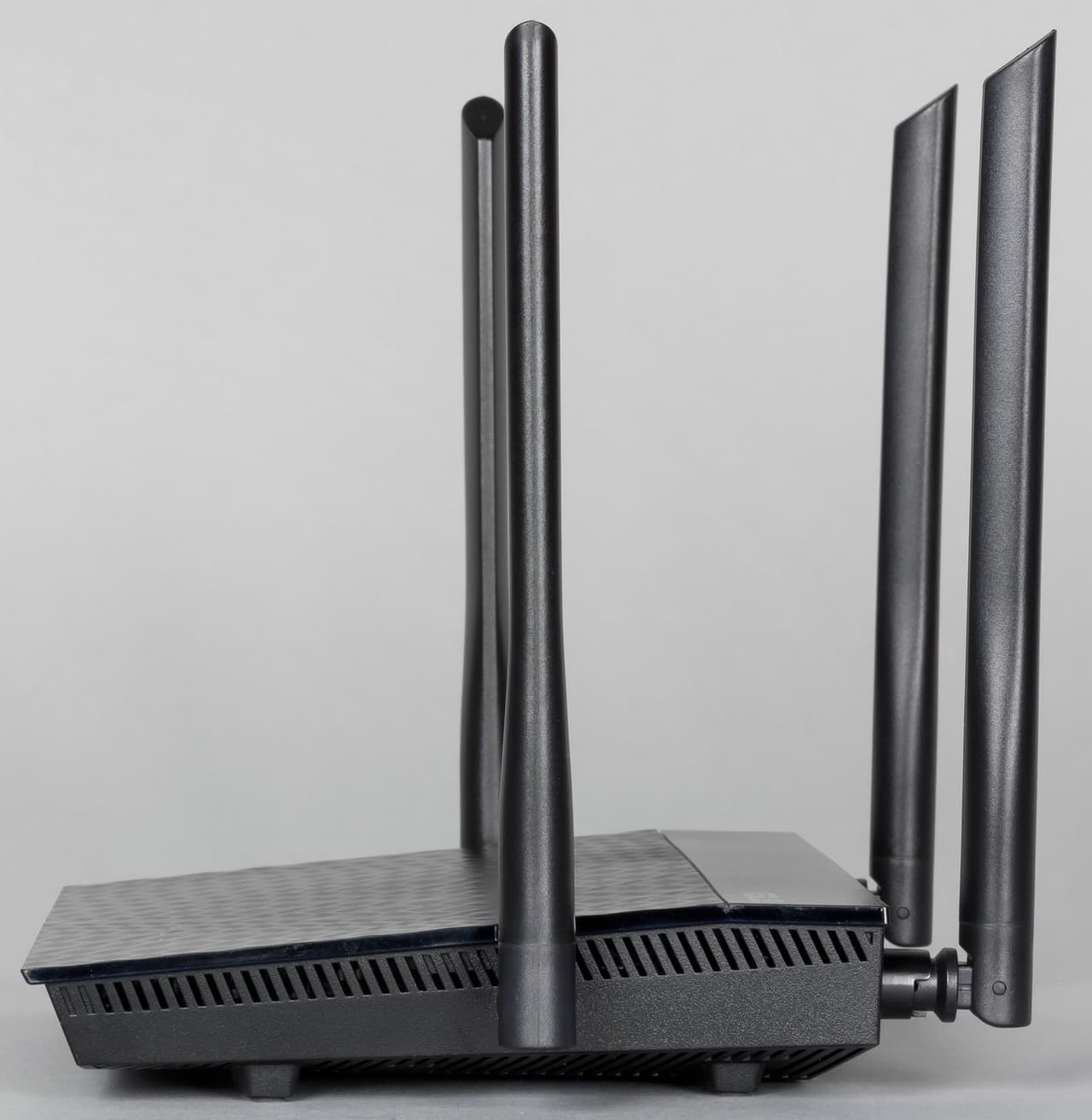

Несъемные антенны расположены по бокам и сзади. Неподвижная часть увеличивает требуемое роутеру пространство с этих сторон примерно на 25 мм. Длина подвижной части составляет 173 мм. Шарниры антенн имеют по две степени свободы.

Корпус изготовлен из черного матового пластика. На верхней панели мы видим знакомую «бриллиантовую» фактуру и полоску, оформленную под грубую шлифовку.

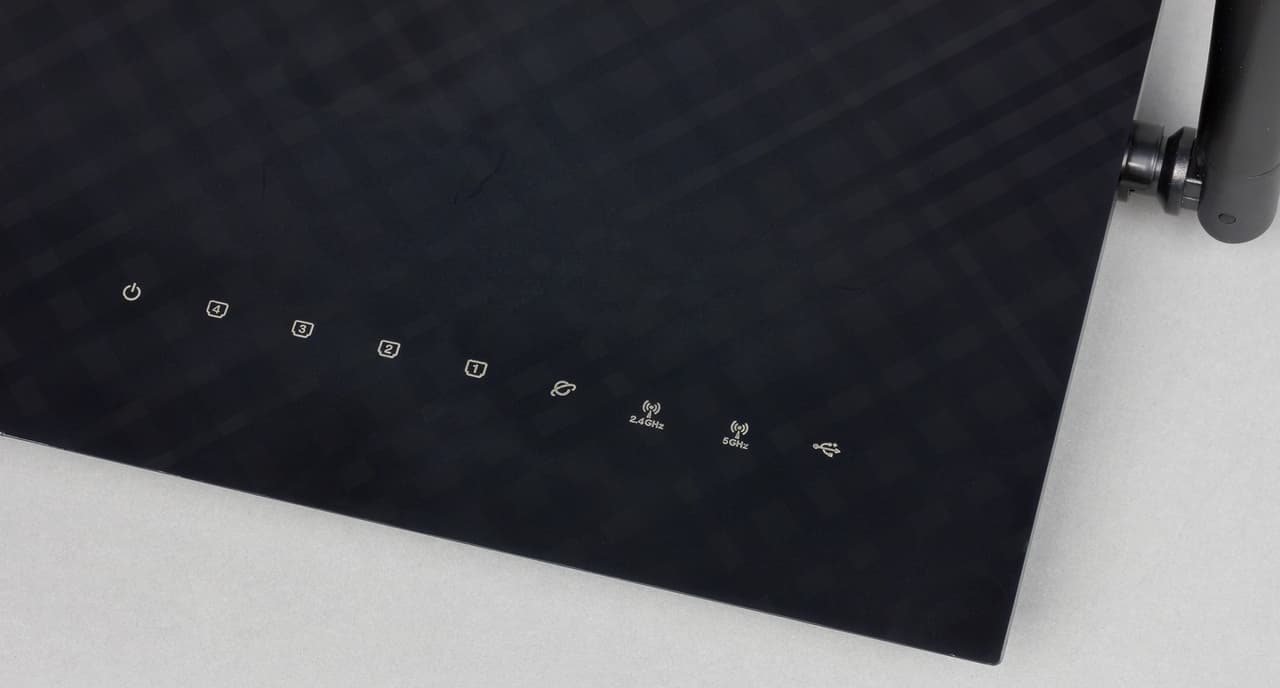

Также здесь присутствуют девять светодиодных индикаторов (голубого цвета и достаточно ярких) и название модели.

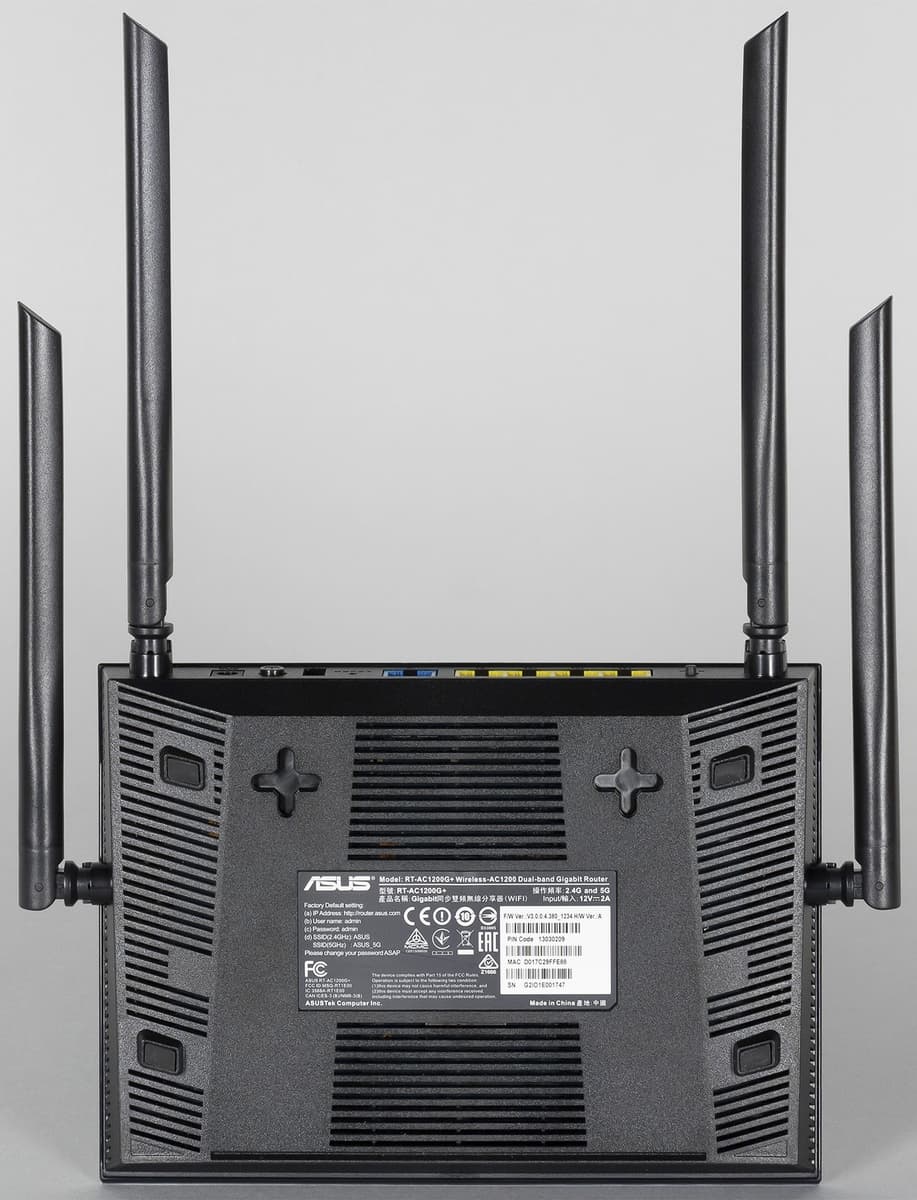

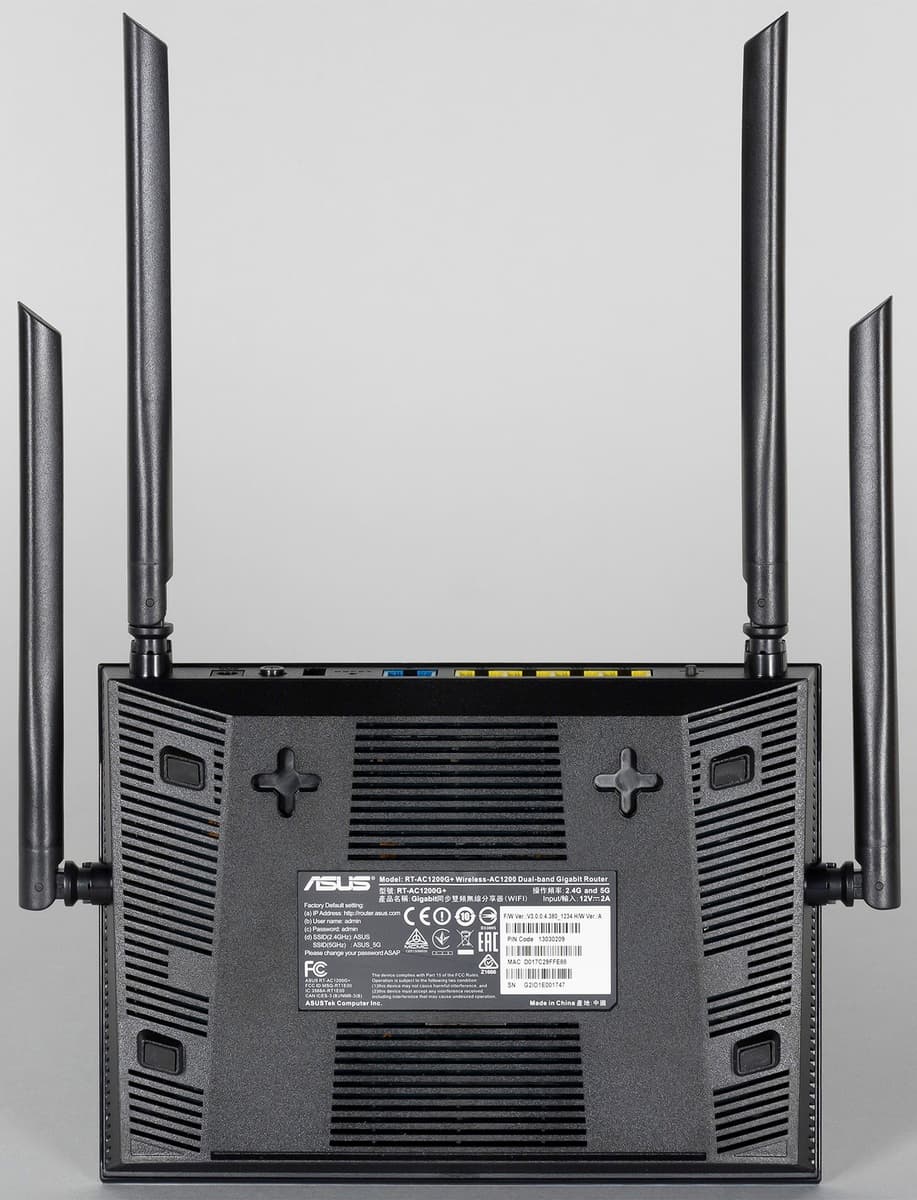

На боковых торцах, кроме антенн, есть решетки вентиляции. Ими же покрыта большая часть дна. Для установки можно использовать четыре резиновые ножки или же отверстия для крепления в любом из четырех положений на вертикальную стену.

Внешний вид Asus RT-AC1200G+   Внешний вид Asus RT-AC1200G+

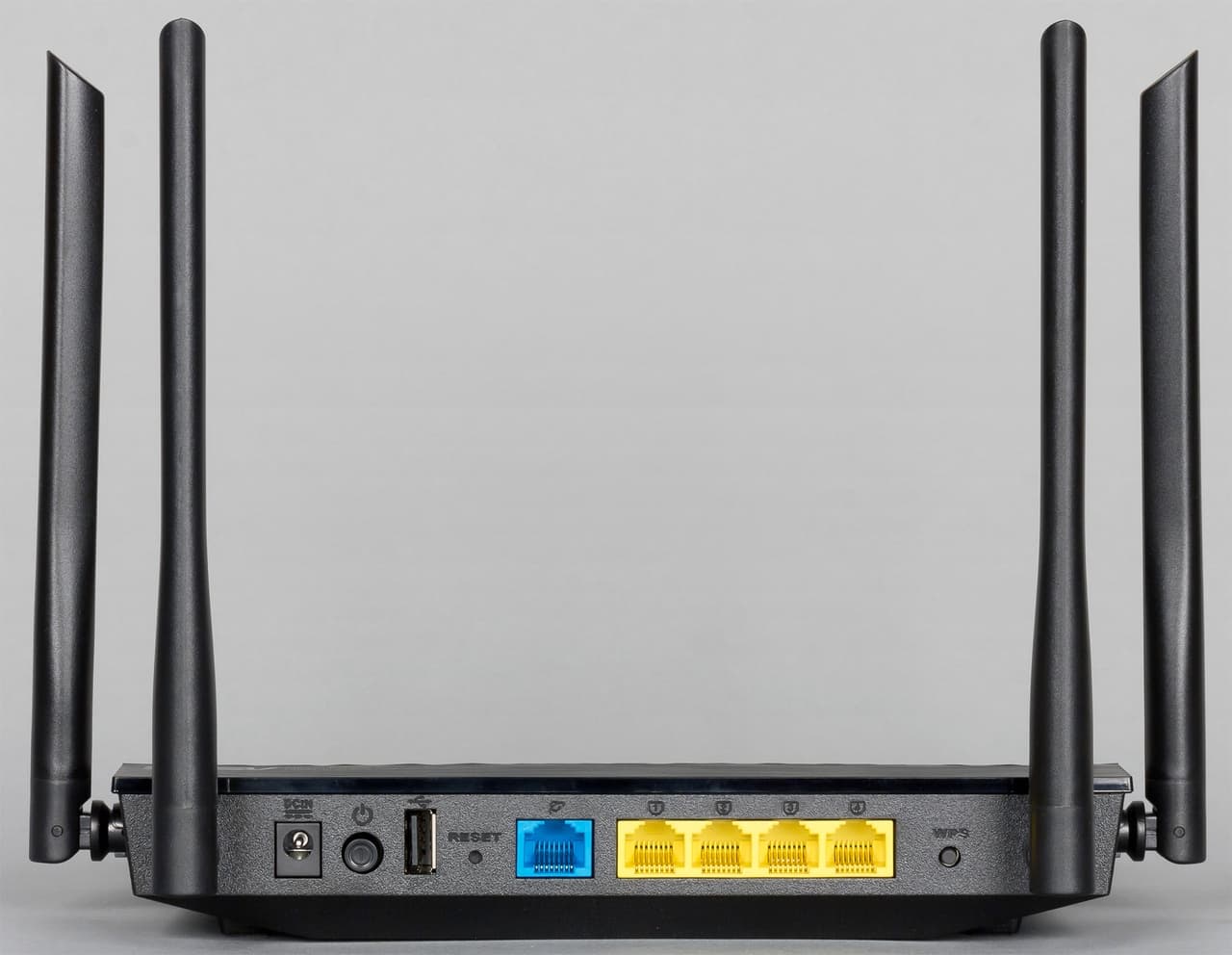

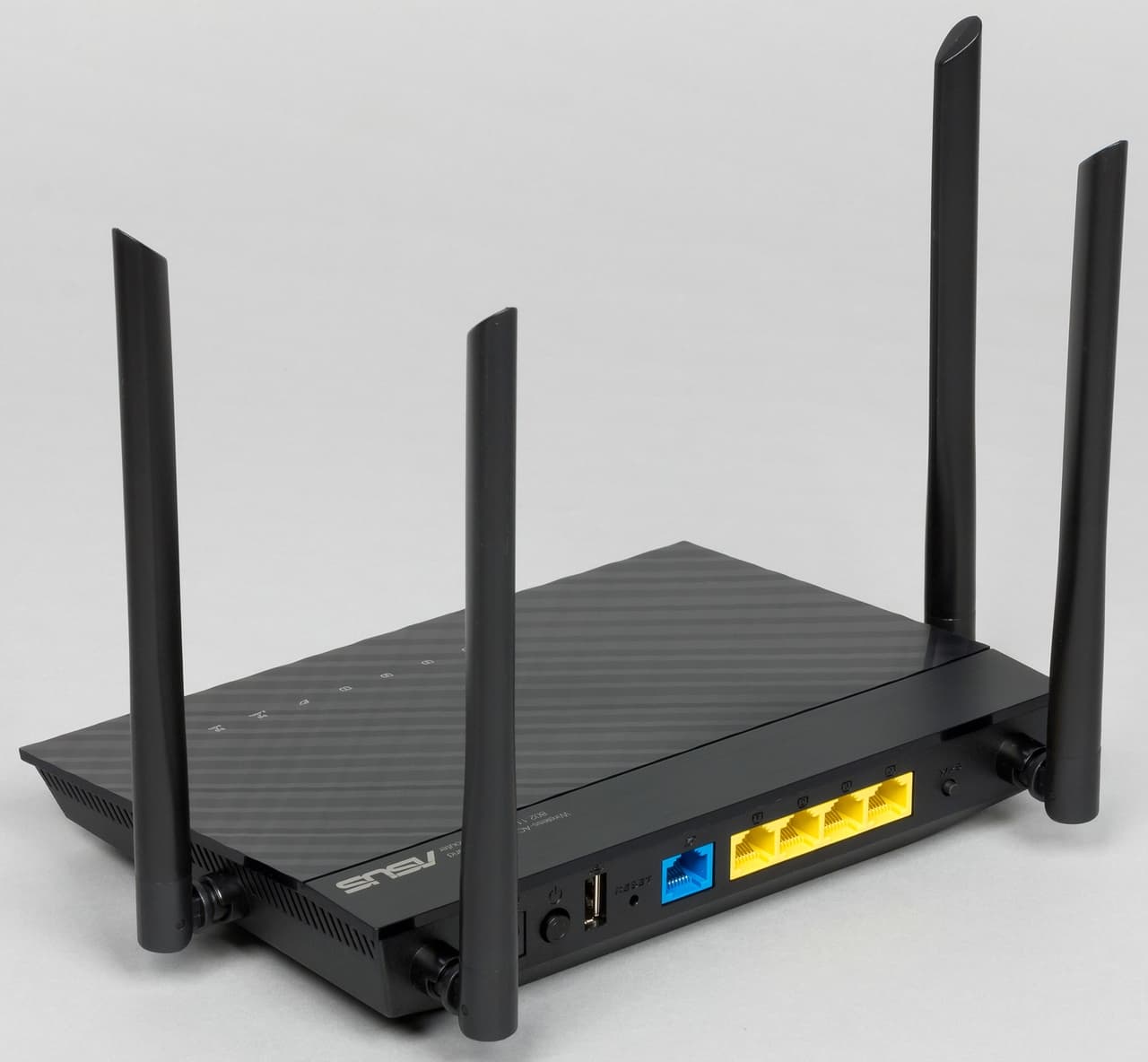

Все разъемы и кнопки находятся сзади: вход блока питания с выключателем, один порт USB 2.0, скрытая кнопка сброса, пять гигабитных сетевых портов, кнопка WPS.

Можно говорить о том, что для роутера был выбран вполне традиционный дизайн. Из-за установки четырех антенн, ему может потребоваться немного больше пространства по сравнению с другими моделями этого класса, но существенной проблемой это не является.

Аппаратная конфигурация

Основой роутера служит ориентированная на создания недорогих решений с 802.11ac однокристальная система Broadcom BCM47189. Она имеет одно вычислительное ядро с архитектурой ARMv7, работающее на частоте 900 МГц. В этом же чипе находится радиоблок с поддержкой 802.11a/n/ac в диапазоне 5 ГГц с максимальной скоростью подключения 876 Мбит/с, а также контроллер USB 2.0.

Для реализации поддержки диапазона 2,4 ГГц в стандартах 802.11b/g/n установлен дополнительный чип BCM43217, обеспечивающий скорость соединения до 300 Мбит/с. Расположенные на боковых сторонах антенны отвечают за работу в 2,4 ГГц, а установленные на задней панели подключены к основному чипу для работы в 5 ГГц. Объем флэш-памяти роутера составляет 16 МБ, а оперативной — 128 МБ. Сетевой коммутатор в этой модели внешний — BCM53125, что позволило реализовать гигабитные скорости работы.

На главном чипе расположен относительно небольшой радиатор. Во время работы с высокой нагрузкой заметен небольшой нагрев корпуса роутера.

Тестирование роутера проводилось с прошивкой версии 3.0.0.4.380.3971.

Настройка и возможности

Роутер работает под управлением фирменной прошивки AsusWRT, с которой мы встречаемся практически в каждом обзоре сетевого оборудования этого производителя. Так что и ее возможности, и интерфейс уже давно изучены и знакомы.

Интерфейс имеет переводы на несколько языков, включая русский. В верхней части страницы есть ссылки для перезагрузки, быстрого перехода к настройкам беспроводных сетей, обновления прошивки, отключения USB-накопителей и другим операциям.

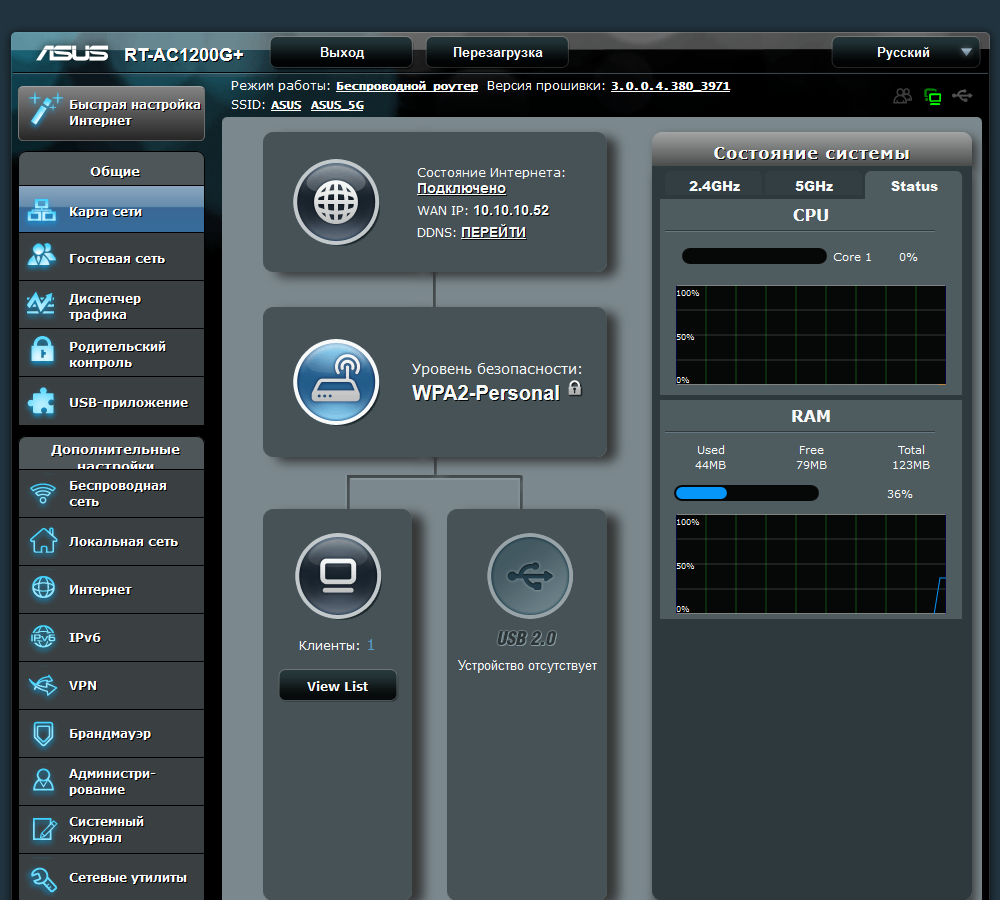

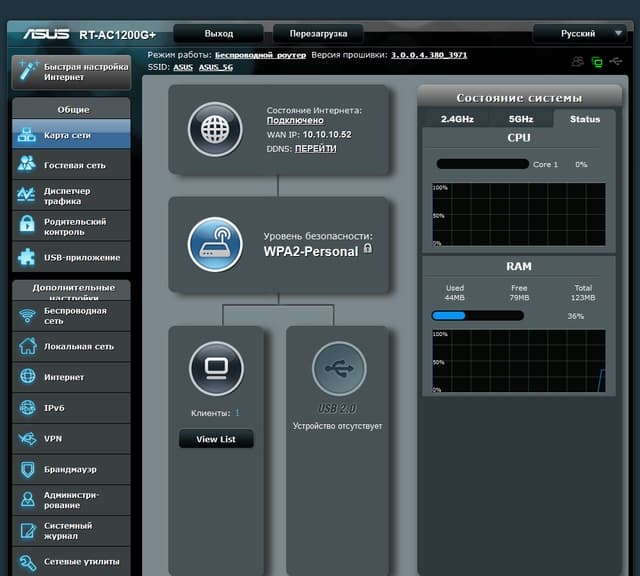

В левой части окна находится меню с основными группами страниц настроек функций и сервисов. «Карта сети» поможет оценить текущее состояние устройства. Здесь есть графики загрузки процессора и оперативной памяти, список клиентов, статус внешних устройств.

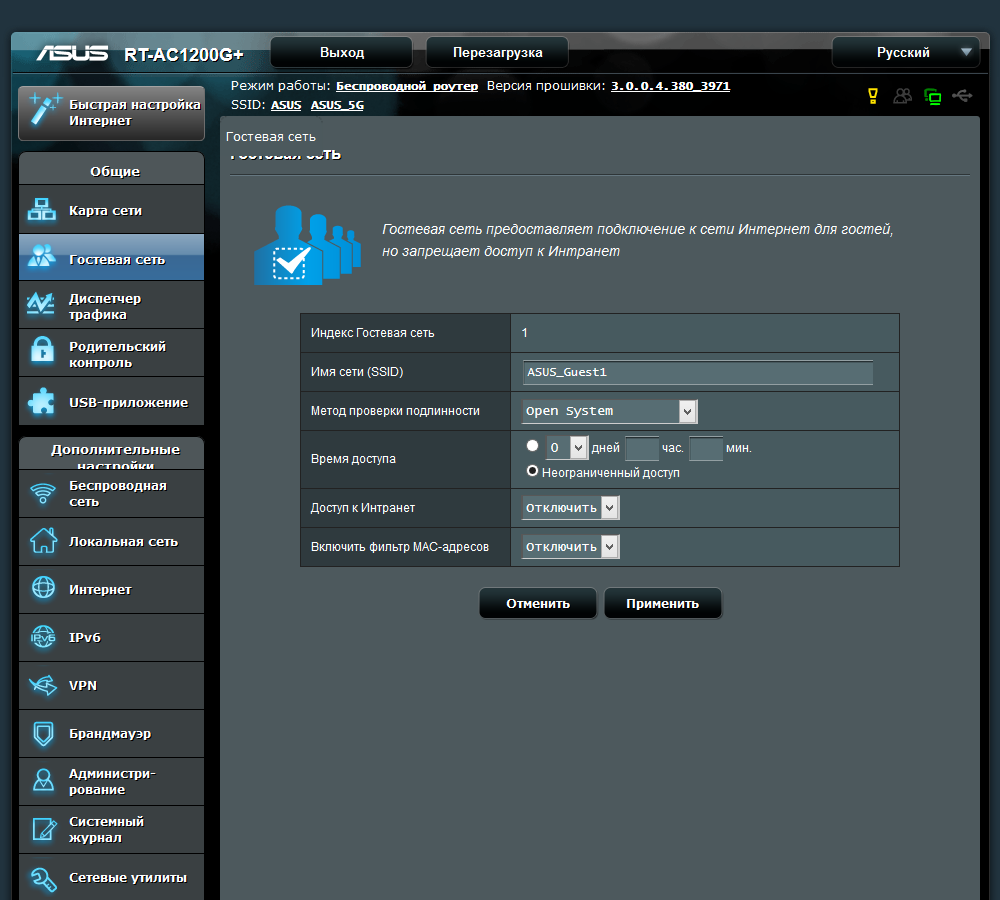

«Гостевые сети» позволяет настроить до трех дополнительных сетей в каждом диапазоне. При этом для них можно выбрать собственные имена, ключи защиты, время работы, разрешить доступ к основному сегменту домашней локальной сети.

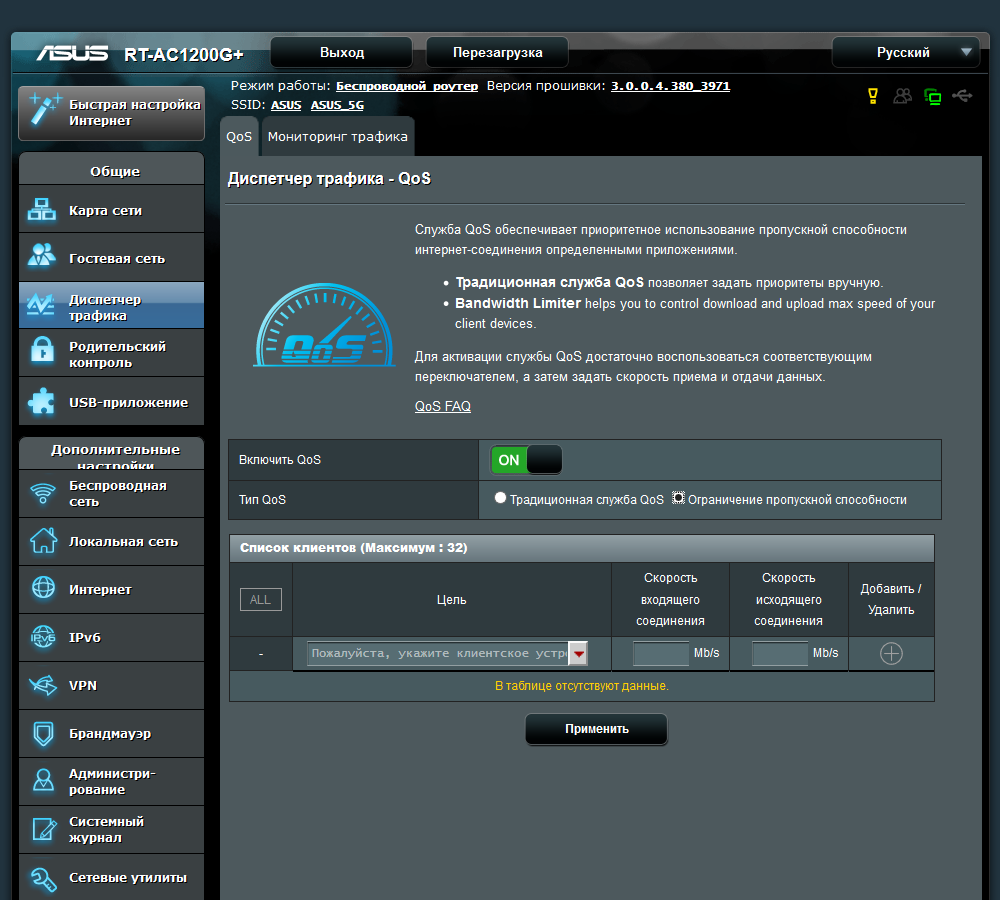

«Диспетчер трафика» позволит оценить текущие скорости по интерфейсам, а также настроить функцию управления трафиком (QoS). Последняя может работать с правилами для установки приоритетов или ограничений для трафика про протоколам или клиентам. В текущей версии прошивки мы бы не рекомендовали ее использовать с точки зрения производительности маршрутизации.

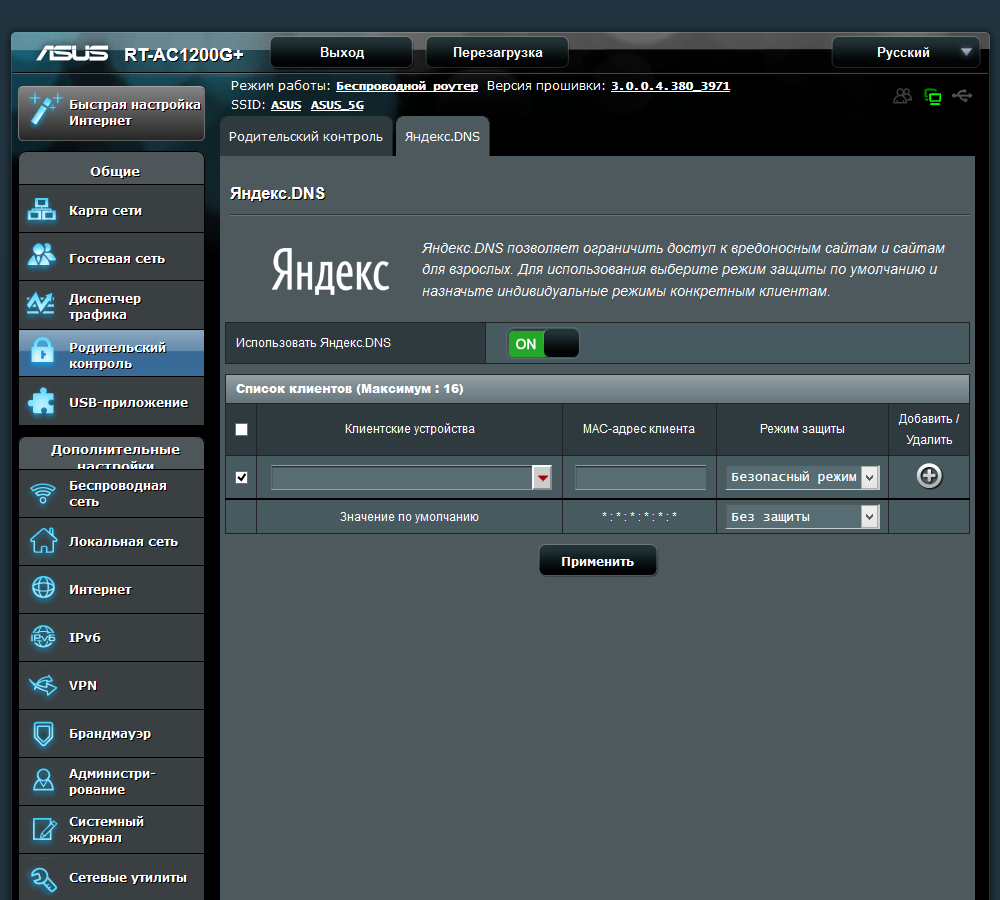

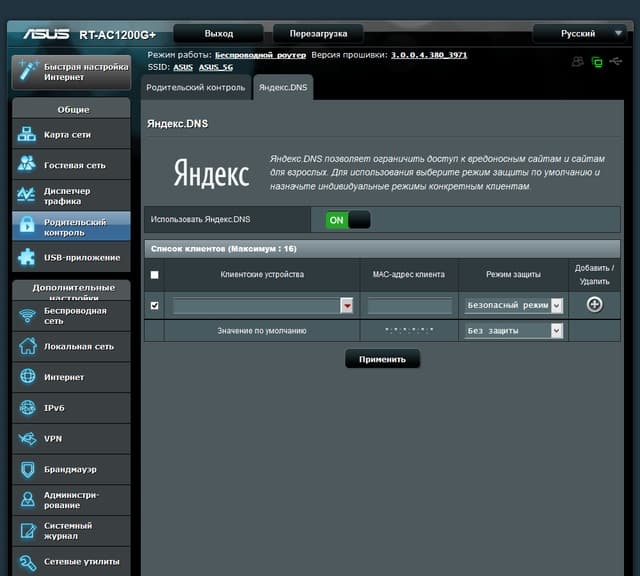

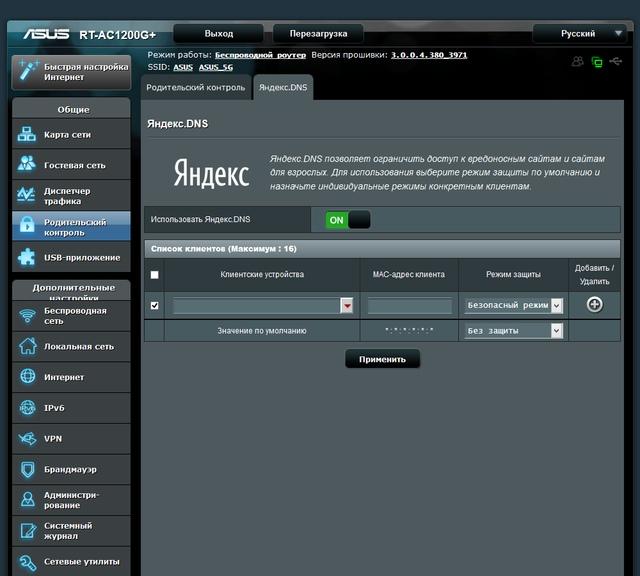

Сервис «Родительский контроль» позволяет указать для каждого клиента локальной сети собственное недельное расписание доступа к интернету с точностью до часа. А относительно недавно появилась и поддержка сервиса Яндекс.DNS, что, безусловно, будет востребовано родителями. Причем здесь можно для каждого устройства локальной сети установить один из трех режимов — безопасный, детский или без ограничений.

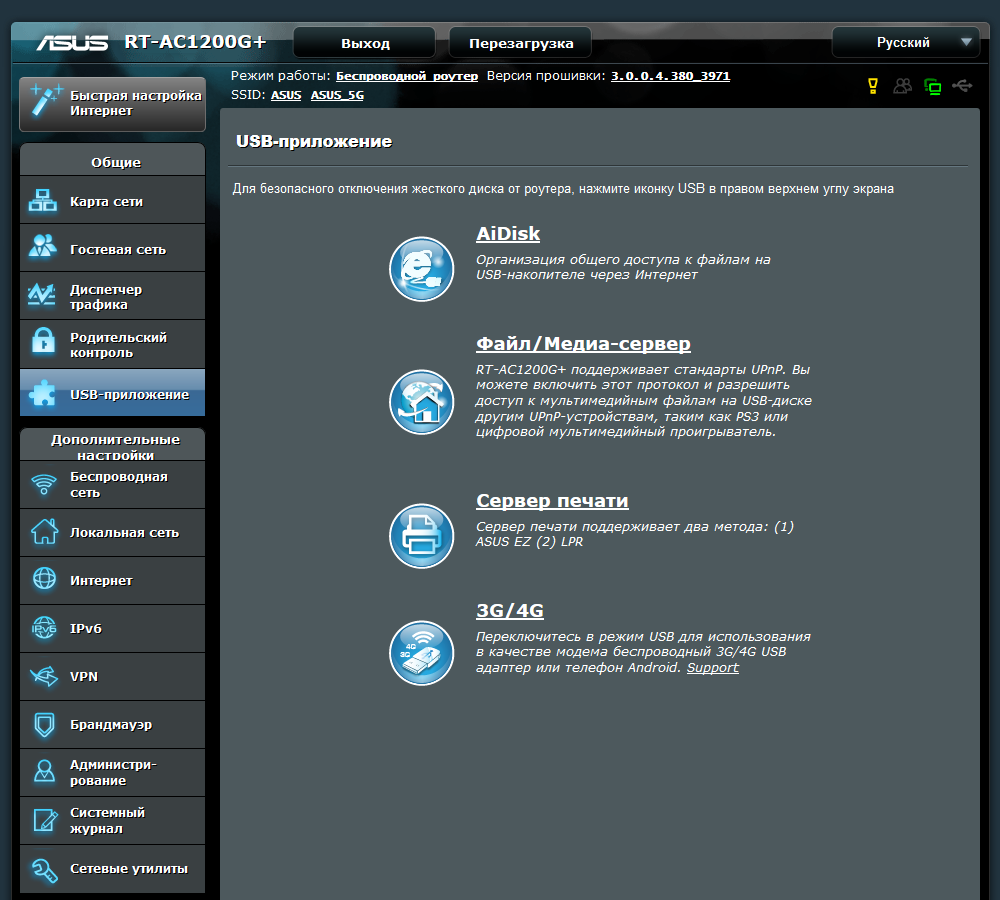

Раздел «USB-приложение», как и следует из его названия, обеспечивает управление связанных с портом USB сервисов. Здесь представлены: мастер настройки удаленного доступа к файлам через интернет по протоколу FTP AiDisk (сервиса AiCloud в этой модели нет), настройки протоколов SMB и FTP, медиасервисов DLNA и iTunes, настройка сервера печати (для принтеров — LPR, для МФУ через специальную программу для Windows) и 3G/4G модемов. Отметим, что реализации автономной системы загрузки файлов в данной модели нет, как и режима резервирования основного канала в интернет через сотовый модем.

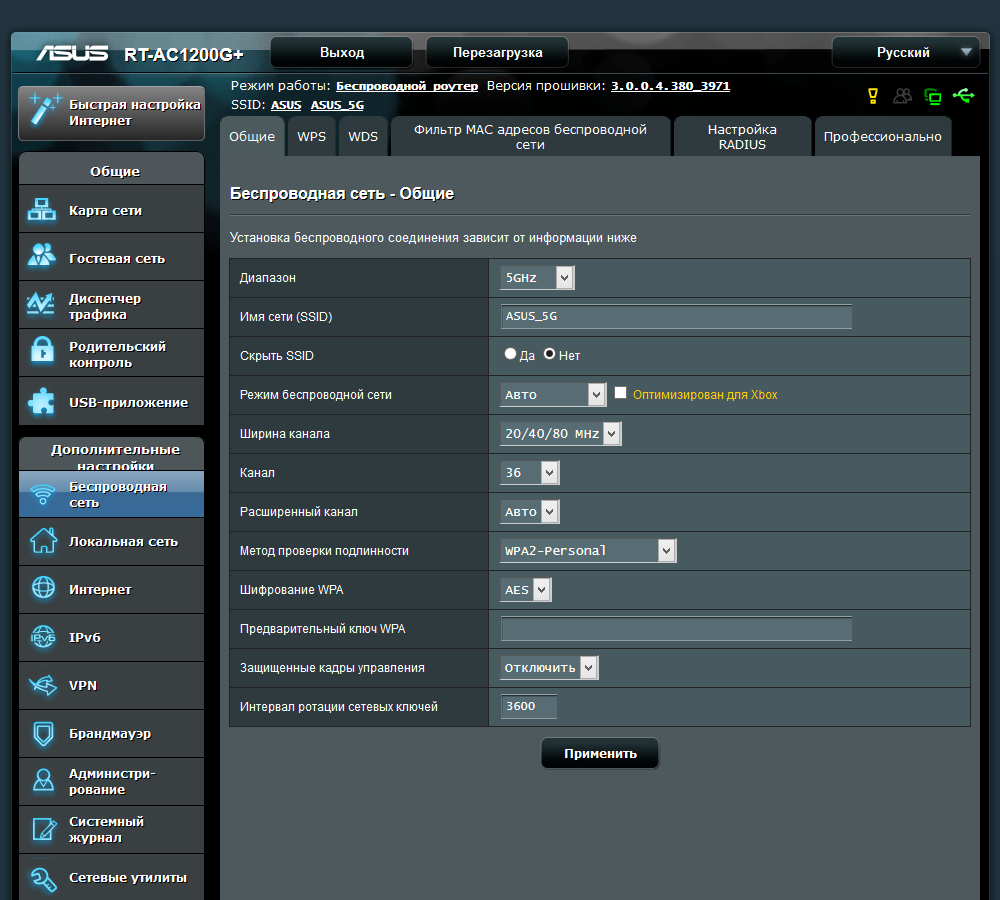

Настройки беспроводных точек доступа вполне стандартны. В частности здесь можно выбрать имя сети, режим, защиту (включая RADIUS), номер и ширину канала. В дополнительных параметрах есть фильтры MAC-адресов клиентов, WPS и WDS, настройка расписания работы Wi-Fi (почасовое на неделю) и другие служебные опции. А вот возможности ограничения выходной мощности в этом устройстве мы не обнаружили.

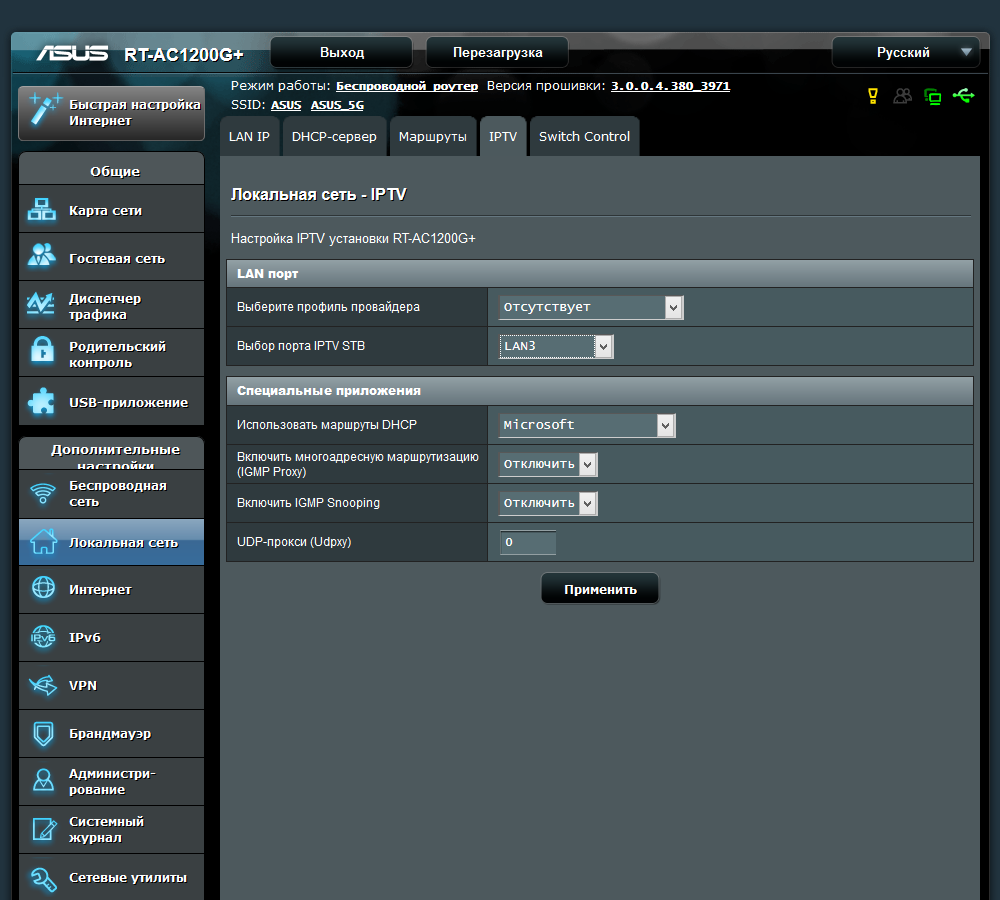

В группе «Локальная сеть» также ничего неожиданного. Есть возможность изменения собственного внутреннего адреса роутера, настройка сервера DHCP (включая резервирование адресов клиентов), добавление собственных маршрутов, настройка IPTV (в том числе выделение порта приставке, VLAN, включение IGMP или udpxy). На странице «Switch Control» мы видим подтверждение отсутствия аппаратного NAT в текущей версии прошивки роутера: независимо от настроек и режимов в статусе всегда указано «Трафик NAT обрабатывается процессором».

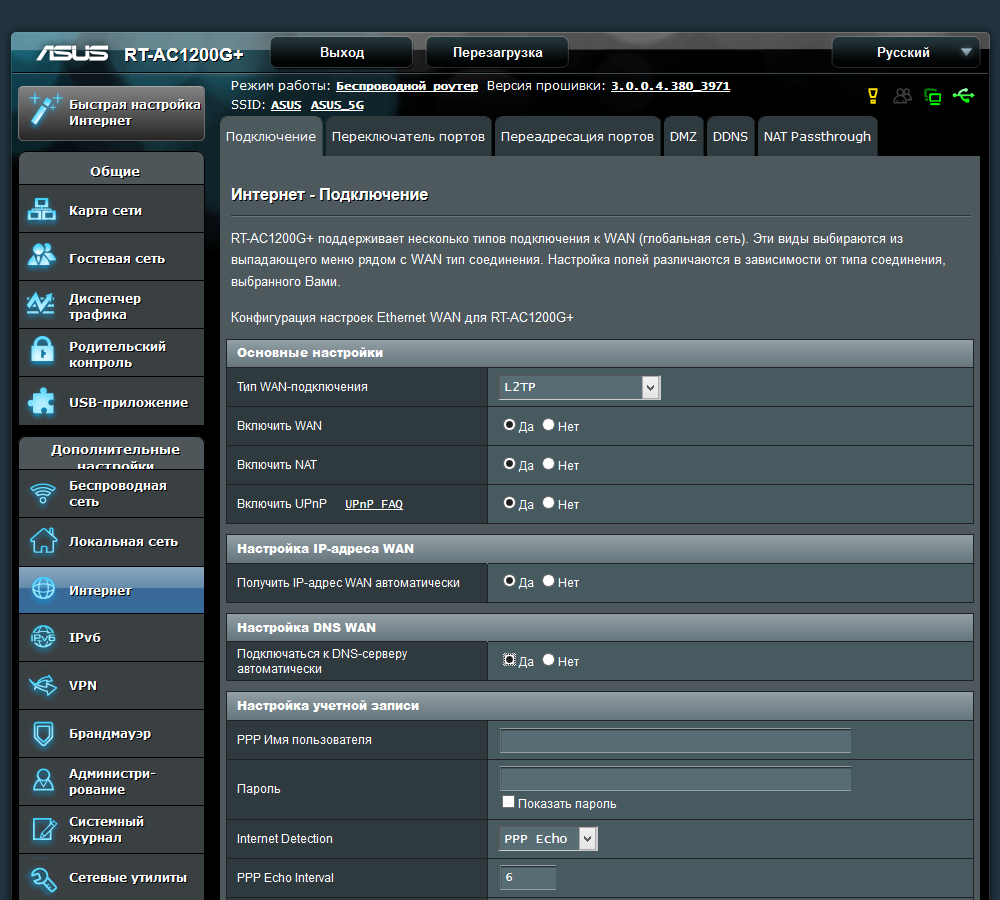

Для подключения к интернету по кабелю поддерживаются все распространенные варианты — IPoE, PPPoE, PPTP, L2TP. Есть реализация и протокола IPv6. Для реализации удаленного доступа можно воспользоваться десятком сервисов динамического DNS, включая фирменный Asus. Присутствуют реализации технологий DDNS, DMZ, UPnP и ручная настройка правил трансляции портов.

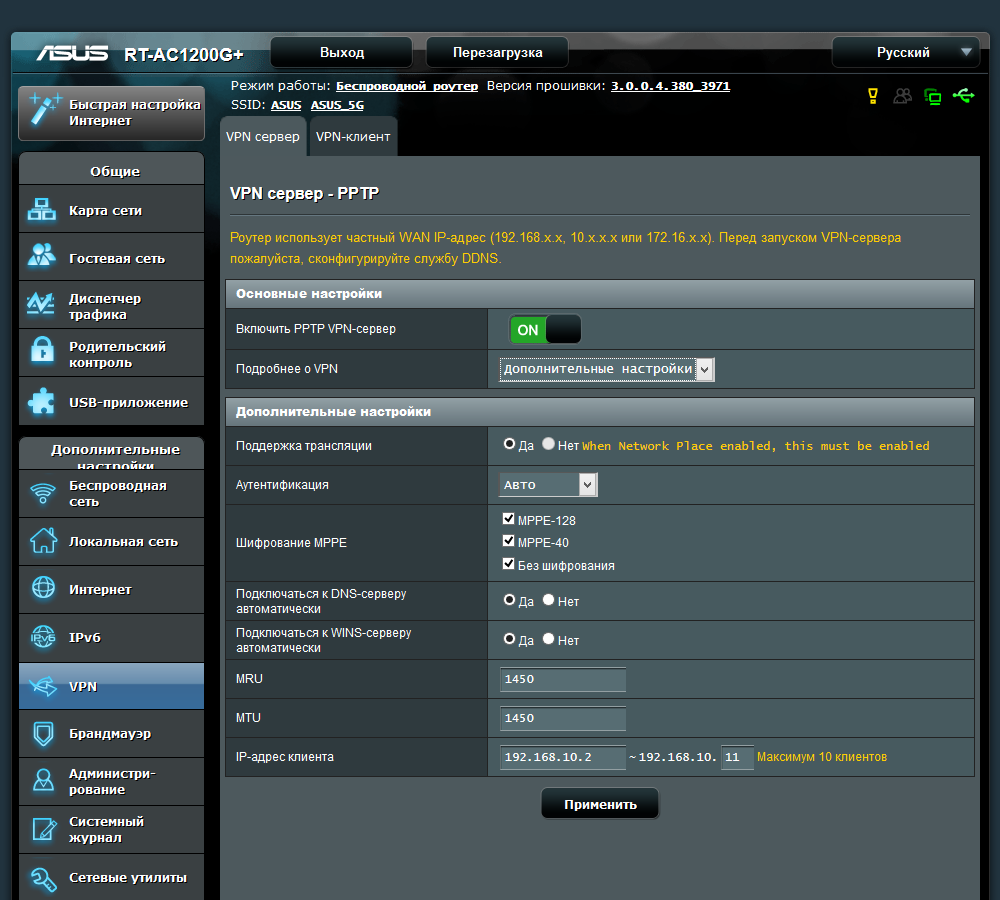

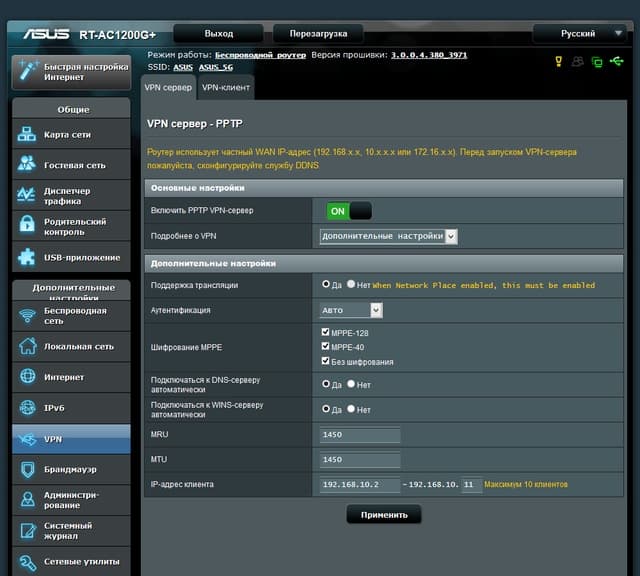

В роутере можно настроить дополнительные клиенты для подключения к удаленным сетям по протоколам PPTP и L2TP. Кроме того, он может выступать и в роли сервера PPTP. В отличие от старших моделей, поддержка OpenVPN здесь не реализована.

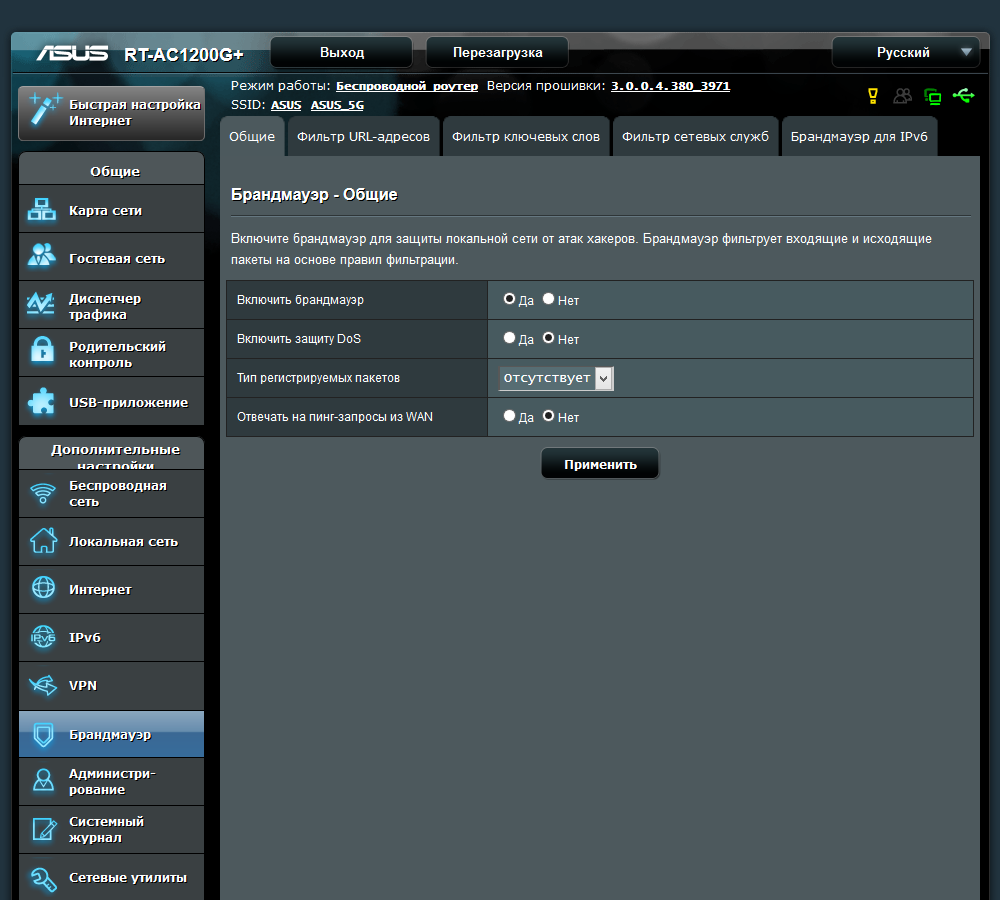

В разделе «Брандмауэр» представлены функции защиты — фильтры URL и ключевых слов, а также пользовательские правила для сетевых служб. Также есть межсетевой экран для протокола IPv6.

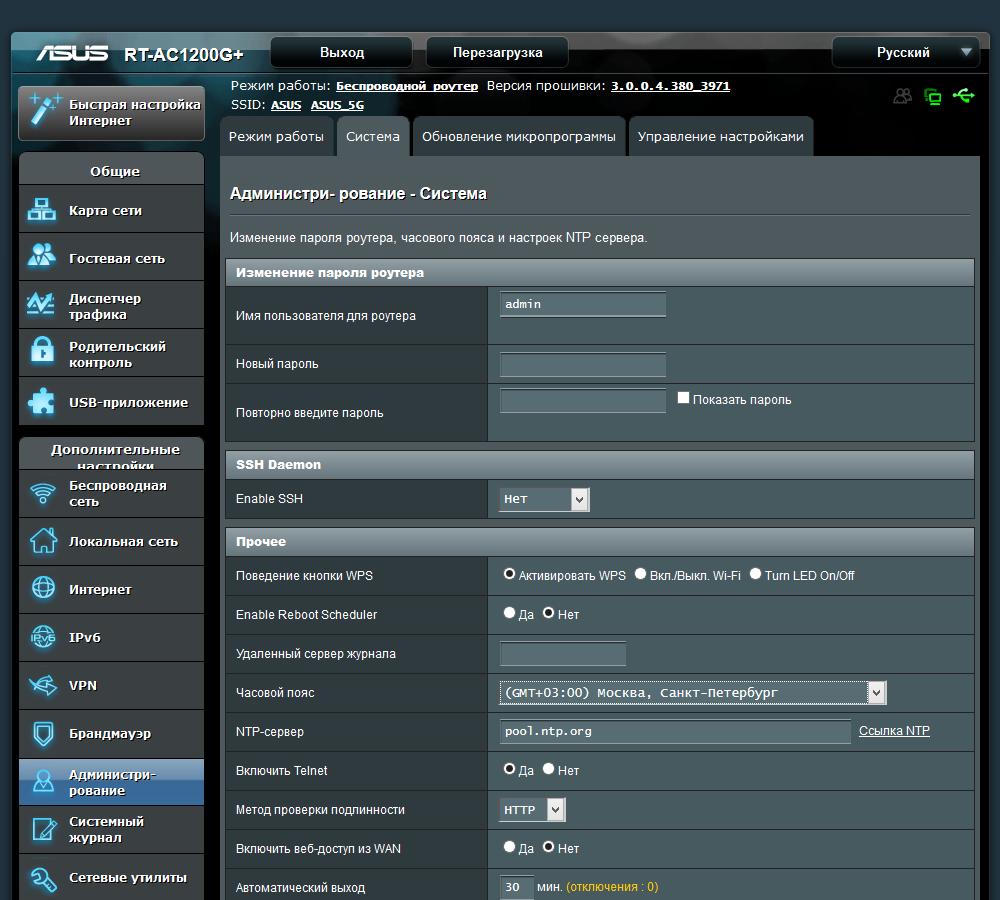

Раздел «Администрирование» имеет знакомый состав — обновление прошивки, работа с конфигурацией, изменение режима работы (роутер, точка доступа или медиамост), изменение пароля администратора, настройка часов, разрешение удаленного доступа к интерфейсу роутера и другие. Отметим наличие опции включения доступа к консоли по протоколу telnet, а также выбор действия для кнопки на роутере.

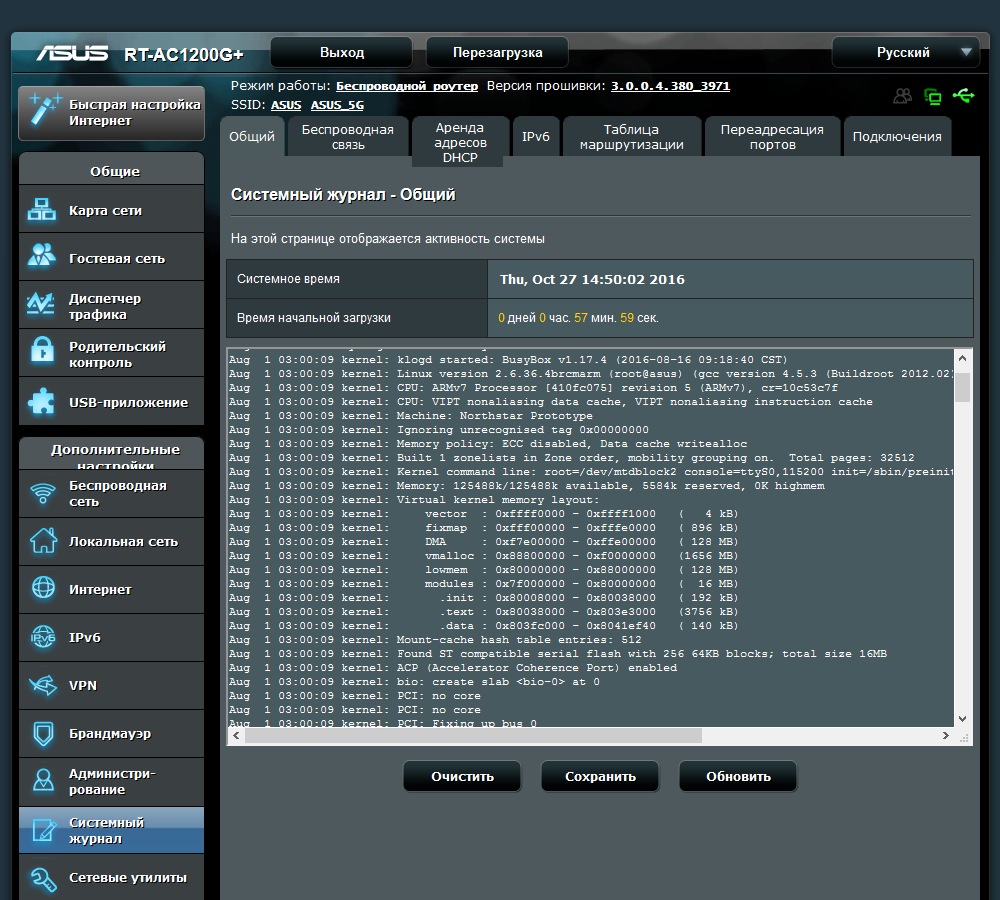

Традиционно для устройств этого производителя, прошивка предоставляет пользователю возможность просмотра широкого спектра различных внутренних таблиц для более детального контроля состояния и диагностики возможных проблем. В дополнение к обычному журналу, который ведется в роутере или может быть отправлен на сервер syslog, здесь есть: список беспроводных клиентов с указанием скоростей подключения и уровня сигнала, таблица выдачи адресов DHCP, состояние IPv6, таблица маршрутизации, список переадресованных портов (в том числе и для UPnP) и текущих активных сессий.

В определенных ситуациях могут пригодиться и встроенные утилиты ping, tracert, nslookup и netstat. Есть в веб-интерфейсе и встроенный сервис для включения питания клиентов в локальной сети отправкой на них пакетов WOL. При этом вы можете заранее составить их список и сохранить его в роутере.

В целом, мы видим в прошивке рассматриваемой модели роутера немного расширенный относительно начального уровня набор функций AsusWRT без характерных для топового сегмента сервисов. Его будет вполне достаточно для большинства пользователей устройства.

Тестирование

Текущая версия прошивки роутера обрабатывает трафик исключительно программным образом, так что при высокой нагрузке в синтетических тестах заметны задержки при работе с веб-интерфейсом. Впрочем, в реальных ситуациях такой нагрузки обычно не встречается. По этой же причине, скорость в полнодуплексном режиме не превышает 1 Гбит/с. По информации производителя, ведутся работы над улучшением прошивки для исключения описанных проблем.

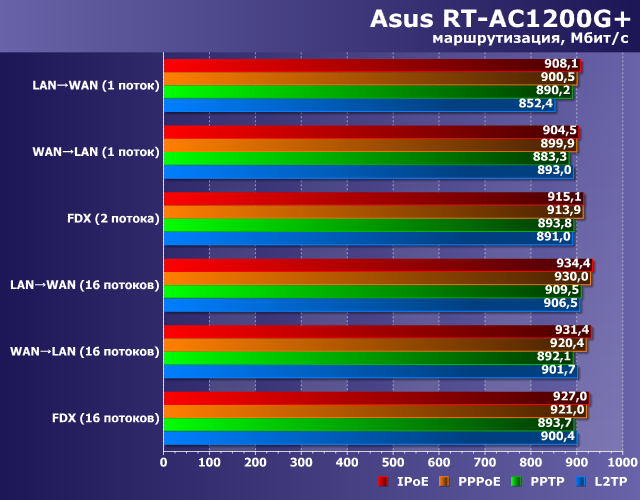

На первом графике представлены результаты исследования производительности роутера в задачах маршрутизации с подключением к интернету по протоколам IPoE, PPPoE, PPTP и L2TP. Тестирование проводилось в один/два потока и в 16 потоков. На клиентах использовались сетевые адаптеры Intel I350-T2, работали они под управлением 64-битной ОС Windows 8.1 со всеми обновлениями на момент проведения теста.

Производительность маршрутизации в Asus RT-AC1200G+

Как мы видим, несмотря на отсутствие аппаратных ускорителей, во всех режимах модель показывает практически максимальные результаты. Отличие от других быстрых роутеров видно только в полнодуплексных режимах, эффективность которых на RT-AC1200G+ с текущей версией прошивки ограничена 1 Гбит/с. Заметим, что в случае таких высоких синтетических нагрузок веб-интерфейс роутера может заметно «тормозить» по описанной выше причине. Впрочем, на практике возникновение подобных ситуаций маловероятно.

Тестирование беспроводных точек доступа роутера проводилось совместно с клиентом, оборудованным адаптером Asus PCE-AC68 и смартфоном Zopo ZP920+. Оба устройства поддерживают два диапазона и протокол 802.11ac. При этом в адаптере используются три антенны и максимальные скорости подключения составляют 600 и 1300 Мбит/с для диапазонов 2,4 и 5 ГГц соответственно, тогда как смартфон имеет только одну антенну и способен работать на 150/433 Мбит/с.

В эфире на момент проведения тестов присутствовало множество сетей в диапазоне 2,4 ГГц и пара-тройка в 5 ГГц. Роутер настраивался на максимальную производительность — фиксированный номер канала, ширина 40/80 МГц для 2,4/5 ГГц, шифрование WPA2-PSK. Тестирование проводилось при обмене данными между сегментами LAN и WLAN в один/два потока и в восемь потоков.

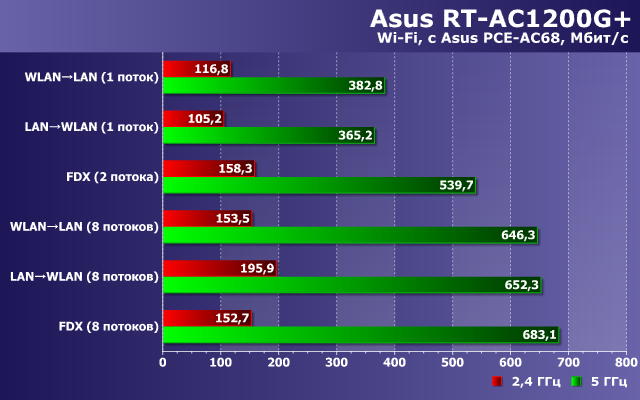

На следующем графике представлены результаты тестирования с настольным компьютером. При этом он располагался на расстоянии около четырех метров от роутера.

Производительность Wi-Fi в Asus RT-AC1200G+

Напомним, что рассматриваемый роутер имеет максимальные скорости подключения 300 Мбит/с для 802.11n в 2,4 ГГц и 867 Мбит/с для 802.11ac в 5 ГГц. Учитывая это, показанные результаты можно считать неплохими для диапазона 2,4 ГГц и отличными для 5 ГГц.

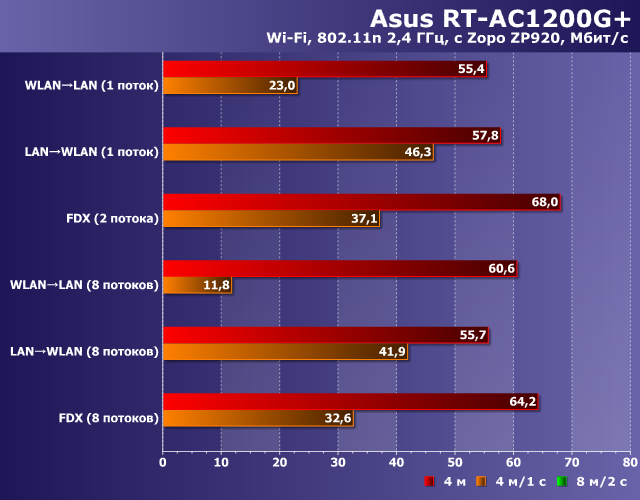

Второй тест беспроводного сегмента проводился со смартфоном при подключении его в диапазоне 2,4 ГГц. Заметим, что эта конфигурация в данном случае имеет скорее теоретическое значение и используется для оценки возможностей роутера при работе в этом диапазоне. Поскольку в эфире было много соседских сетей, они, конечно, оказывали влияние на данный тест. Скорее всего, в более свободном эфире результаты будут лучше. С другой стороны, большинство пользователей в городских условиях многоквартирных домов сталкиваются с такими проблемами.

Тестирование со смартфоном проводилось в трех точках квартиры — на расстоянии четырех метров прямой видимости от роутера, на четырех метрах через одну стену и в восьми метрах через две стены. Последний вариант работал только на 5 ГГц. Использование его в диапазоне 2,4 ГГц приводило к очень низкой и нестабильной скорости. Эта же ситуация наблюдалась у большинства других протестированных роутеров и не является неожиданностью или недостатком данного устройства.

Производительность Wi-Fi в Asus RT-AC1200G+

Несмотря на сложные условия, данная конфигурация, тем не менее, показывает относительно неплохие результаты в двух первых точках. В одной комнате можно рассчитывать на скорости около 60 Мбит/с, чего хватит, в том числе, и для просмотра HD-видео, не говоря уже о таких привычных для смартфонов сценариях, как просмотр сайтов в интернете, общение в мессенджерах, установка программного обеспечения и резервное копирование фотографий. Перенос смартфона в другую комнату существенно сказывается на скорости, особенно при передаче данных от мобильного устройства на роутер. Но и в этом случае маловероятно возникновение проблем, связанных с производительностью сетевого доступа, у большинства пользователей. Впрочем, здесь не стоит забывать, что многое зависит от реализации беспроводного контроллера и его антенны в смартфоне. Мы встречались с тем, что недорогие модели не самых известных марок могут иметь Wi-Fi «для галочки» и не показывать хороших результатов даже в идеальных условиях.

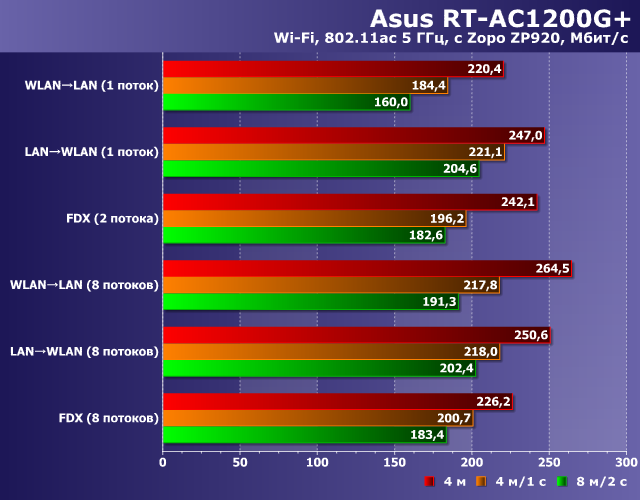

Но конечно, гораздо более интересно использовать диапазон 5 ГГц. В нем можно не только получить более высокую скорость, но и обеспечить работу на большем расстоянии. По крайней мере, пока соседи не начнут тоже его использовать.

Производительность Wi-Fi в Asus RT-AC1200G+

Максимальная производительность в нашем случае превышает 250 Мбит/с, что для смартфона будет более чем достаточно даже для самых ресурсоемких задач. Не говоря уже о том, что большинство предложений провайдеров находятся ниже этой планки. Отлично показали себя устройства и при увеличении расстояния и добавлении препятствий в виде стен — даже в самой дальней точке скорость не падала ниже 160 Мбит/с. Этот тест еще раз подтверждает неоднократно озвученный тезис, что если вам требуется качественная и быстрая беспроводная связь — стоит посмотреть на оборудование стандарта 802.11ac, благо оно уже не является экзотикой и выбор достаточно широк.

Роутер имеет порт USB и после подключения внешнего накопителя может выступать в роли мини-NAS. Правда, скорость в этом режиме, вероятно, будет невысока, поскольку поддерживается только версия 2.0 стандарта USB. Для проверки мы использовали SSD с адаптером на шину USB. На диске были созданы разделы с различными файловыми системами. Тестирование осуществлялось чтением и записью большого файла по протоколам SMB и FTP, которые поддерживает роутер.

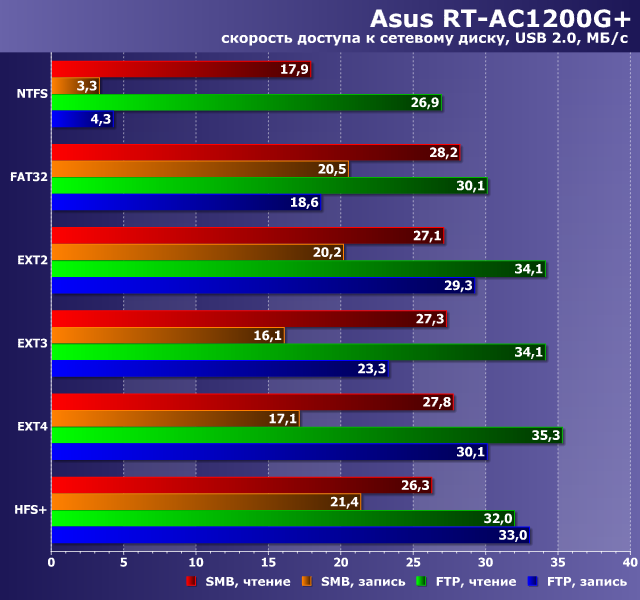

Производительность сетевого диска в Asus RT-AC1200G+

Максимальная скорость чтения в данном сценарии составляет около 35 МБ/с. Записывать файлы на диск можно на скорости порядка 30 МБ/с. Наиболее подходящими файловыми системами стоит признать варианты EXT, что вполне ожидаемо. Для NTFS в прошивке устройства, вероятно, используется публичный драйвер (вместо коммерческого в более дорогих устройствах), так что скорость записи в этом случае не превышает 5 МБ/с. Если же говорить про протоколы, то FTP является более быстрым, хотя и менее удобным для основных вариантов применения.

Получить адекватные результаты тестирования скорости работы сервера PPTP в роутере не удалось. Высокая нагрузка, которую создает тестовый пакет, оказалась ему не по зубам.

Заключение

Беспроводной роутер Asus RT-AC1200G+ интересен, прежде всего, поддержкой протокола 802.11ac и наличием гигабитных сетевых портов. Его технических возможностей будет вполне достаточно для большинства встречающихся на рынке конфигураций клиентов. Модель имеет знакомый по другим устройствам Asus дизайн и характерное для этого бренда высокое качество изготовления. Кроме того, устройство поддерживает крепление на стену и оборудовано портом USB.

Встроенное программное обеспечение AsusWRT в дополнение к базовому набору функций имеет настройки для организации гостевых беспроводных сетей и установки расписания работы Wi-Fi, обслуживания USB-накопителей, принтеров и модемов, родительский контроль и поддержку Яндекс.DNS, а также некоторые другие интересные сервисы. Однако надо заметить, что, несмотря на унификацию, присутствуют отличия от топовых моделей компании, которые мы рассматривали в этом году.

Тестирование производительности устройства показало, что оно способно обеспечить доступ к интернету во всех режимах с максимальной скоростью до 1 Гбит/с. Однако в текущей версии прошивки не реализована поддержка аппаратного NAT, что может в некоторых случаях приводить к высокой загрузке центрального процессора и связанным с этим негативным эффектам. Вероятно, это вызвано использованием новой платформы Broadcom, под которую компания пока не успела оптимизировать все необходимые модули. К скорости и покрытию при работе с беспроводным сегментом в диапазоне 5 ГГц нет никаких замечаний. В 2,4 ГГц, с учетом загруженного эфира, устройство тоже выступило неплохо. Производительность сценария сетевого накопителя ограничена поддержкой версии USB 2.0, но в целом и этот вариант может быть полезен.

Устройство представляет собой младшую модель в текущей линейке роутеров Asus класса AC1200 с гигабитными сетевыми портами. Она может быть интересна широкому кругу пользователей, которые заинтересованы в реализации качественной беспроводной сети в диапазоне 5 ГГц с протоколом 802.11ac на оборудовании известного бренда.
