Высокопроизводительный двухдиапазонный
беспроводной роутер Asus RT-AC5300
с поддержкой 802.11ac


Содержание


Впервые роутер RT-AC5300 был показан компанией Asus осенью прошлого года в Берлине на выставке IFA 2015 и сразу привлек внимание энтузиастов своим необычным внешним видом и выдающимися характеристиками. Эта модель, как и рассмотренный недавно RT-AC88U, основана на последнем поколении платформы Broadcom, поддерживающим режимы MIMO 4T4R. Наличие в устройстве сразу трех радиоблоков позволила производителю использовать в названии «5300», которое складывается по схеме 1000+2167+2167. Впрочем, надо отдавать себе отчет в том, что реальные скорости с подавляющем числом клиентов будут существенно скромнее. В частности, адаптеров с четырьмя антеннами мы пока не встречали, а кроме того, данные значения обеспечиваются только с технологией Broadcom NitroQAM. Так что единственным вариантом для максимальной производительности будет работа с аналогичным устройством (на момент подготовки статьи на рынке было представлено шесть роутеров на этой платформе).

Впрочем, расширенные возможности беспроводных подключений — не единственная интересная сторона устройства. В частности стоит отметить использование мощного двухъядерного процессора, работающего на частоте 1,4 ГГц, портов USB 2.0 и USB 3.0, многофункциональной прошивки AsusWRT с множеством дополнительных сервисов. Однако, на наш взгляд, больше всего привлекает внимание дизайн корпуса устройства с восемью антеннами.

Средняя цена Asus RT-AC5300
T-13430863
Розничные предложения
L-13430863-10

Комплект поставки

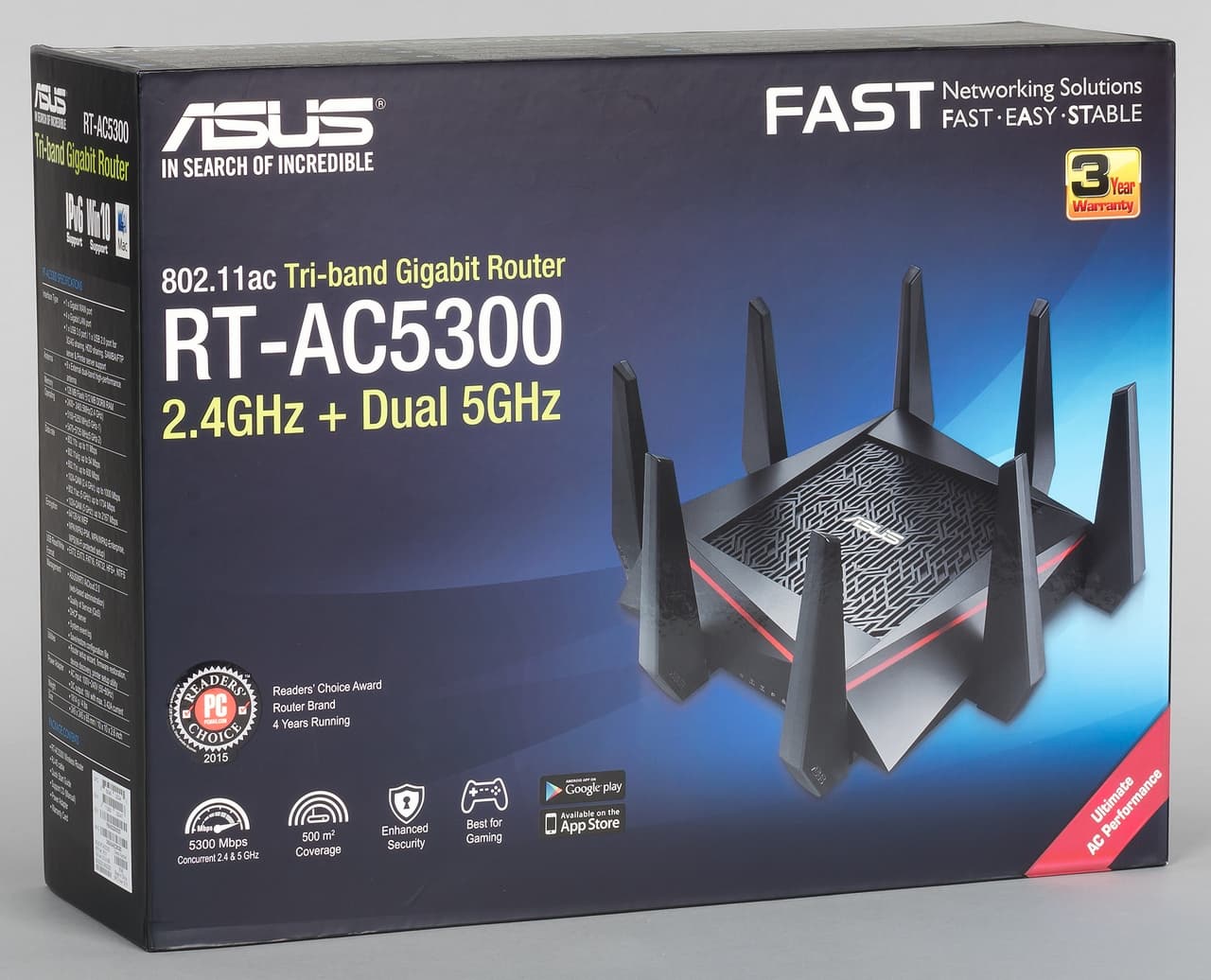

Мы уже несколько раз отмечали качественное и стильное оформление поставки топовых моделей роутеров этого производителя. Не стал исключением и RT-AC5300. Крупная и крепкая картонная коробка с матовым и глянцевым лаком предоставляет подробную информацию о роутере, включая внешний вид, ключевые особенности, сравнение с другими моделями и технические характеристики.

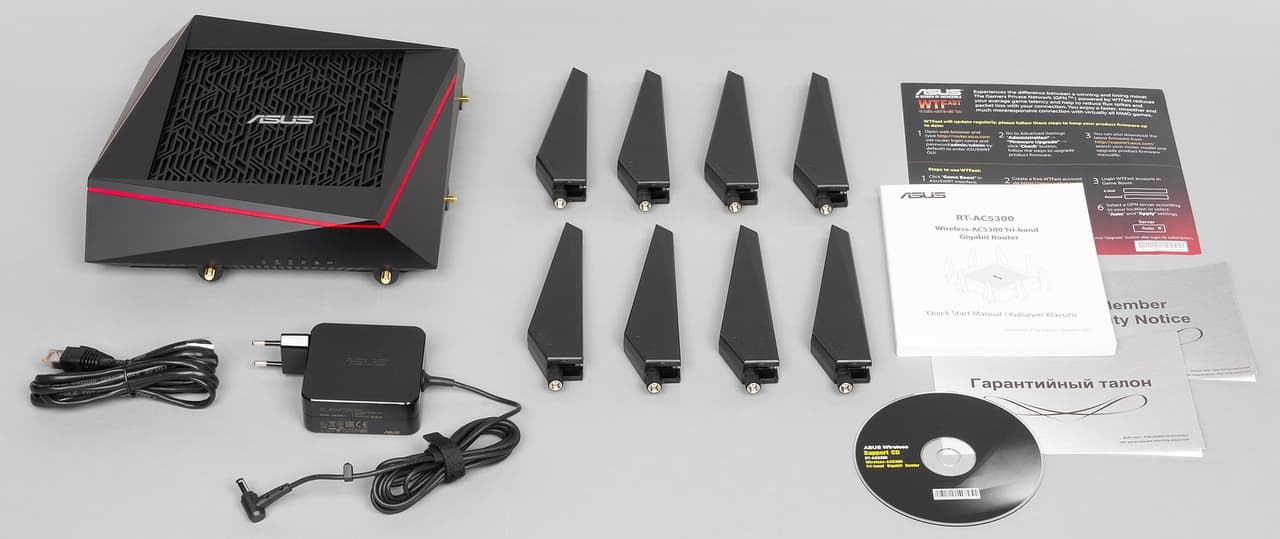

Внутри на нескольких уровнях в специальных картонных вставках находятся сам роутер, восемь антенн, блок питания (19 В, 3,42 А, 65 Вт), один сетевой патч-корд, комплект документации, гарантийный талон, компакт диск с программным обеспечением. Жаль, что и это можно считать скорее минимально-достаточным вариантом, чем версией для продукта верхнего сегмента. Вполне можно было бы добавить какой-нибудь двухдиапазонный беспроводной адаптер или еще что-нибудь полезное.

Гарантия на устройство составляет три года. Как и для других моделей, на сайте в разделе техподдержки представлены обновления прошивки, документация и утилиты.

Внешний вид

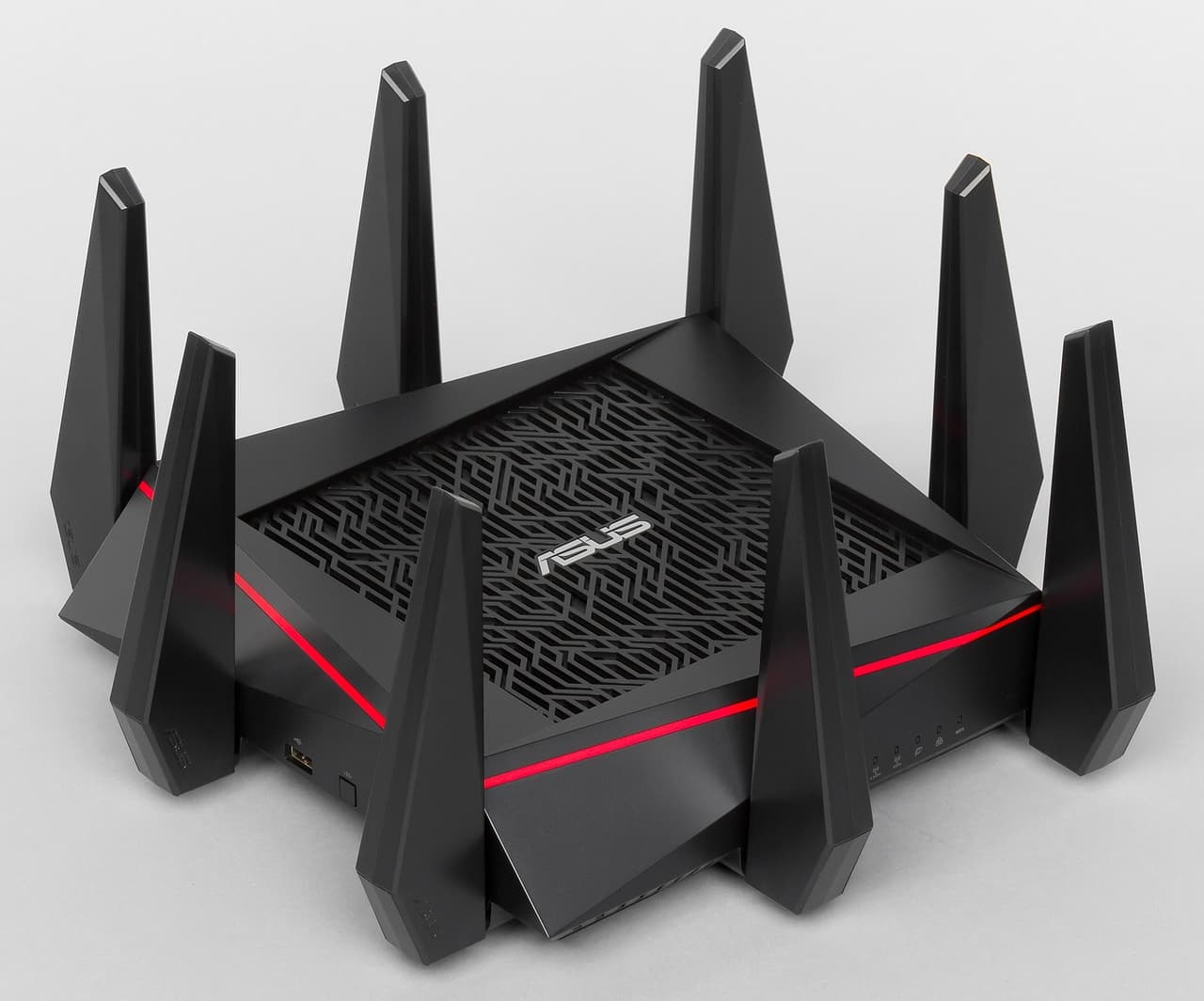

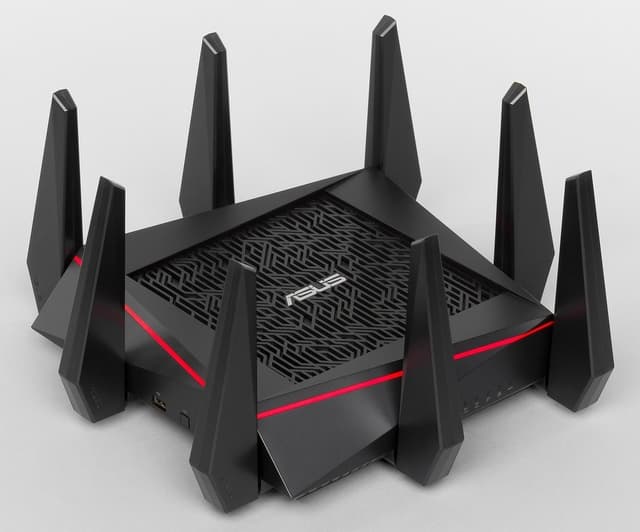

Как мы уже говорили, роутер отличается необычным дизайном корпуса. Габаритные размеры без учета антенн и кабелей составляют 24×24×6 сантиметров. Это может быть сложно оценить по фотографиям, но роутер действительно очень большой, даже если не считать пространство для антенн. Да и вес он имеет почти в два килограмма. Для всех элементов используется черный матовый пластик. Чтобы он не выглядел совсем мрачным, был добавлен красный ободок. Торцы роутера имеют «рубленые» края, что придает строгости стилю.

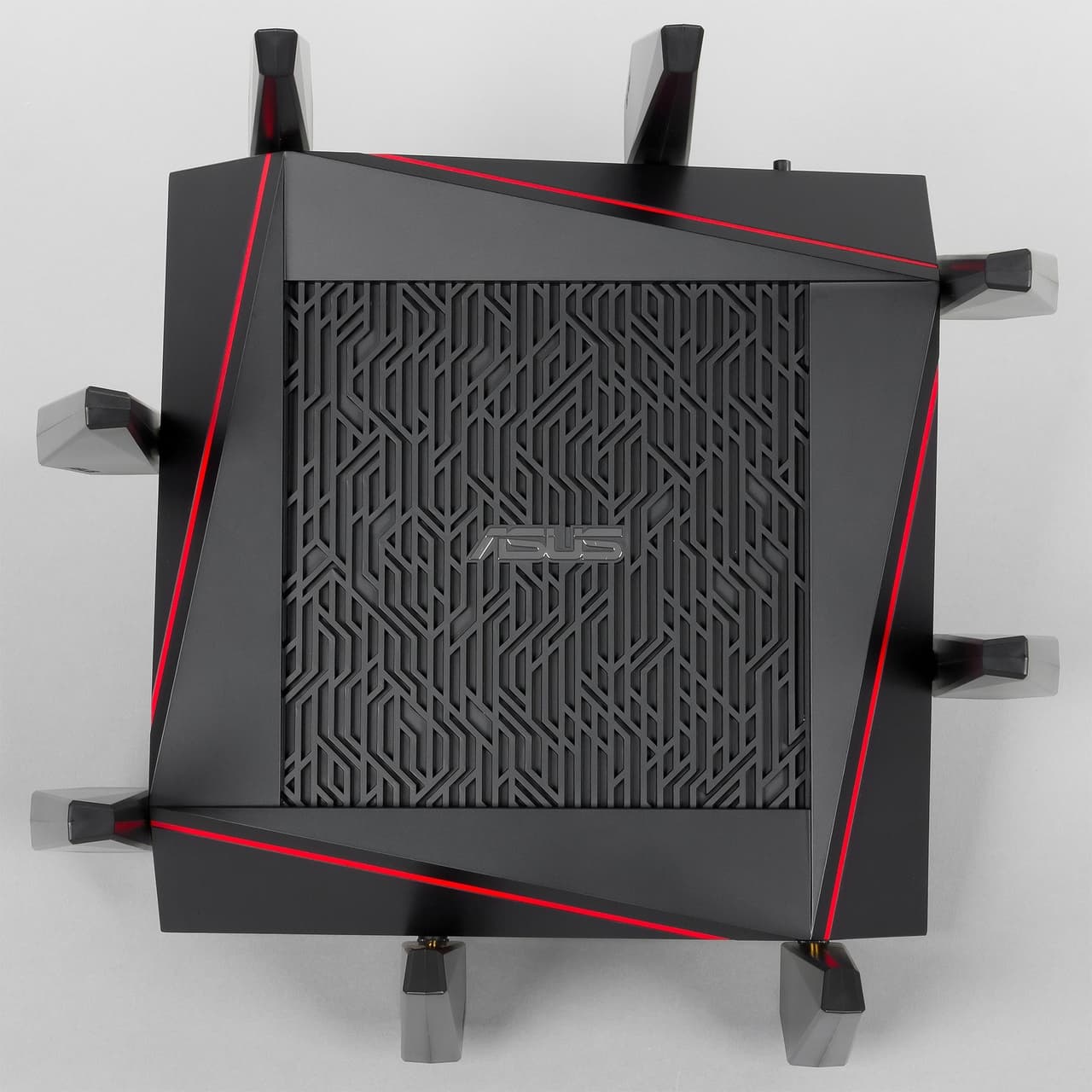

Верхняя часть имеет вписанный повернутый квадрат вентиляционной решетки с необычным рисунком. А в центре расположен хромированный логотип производителя.

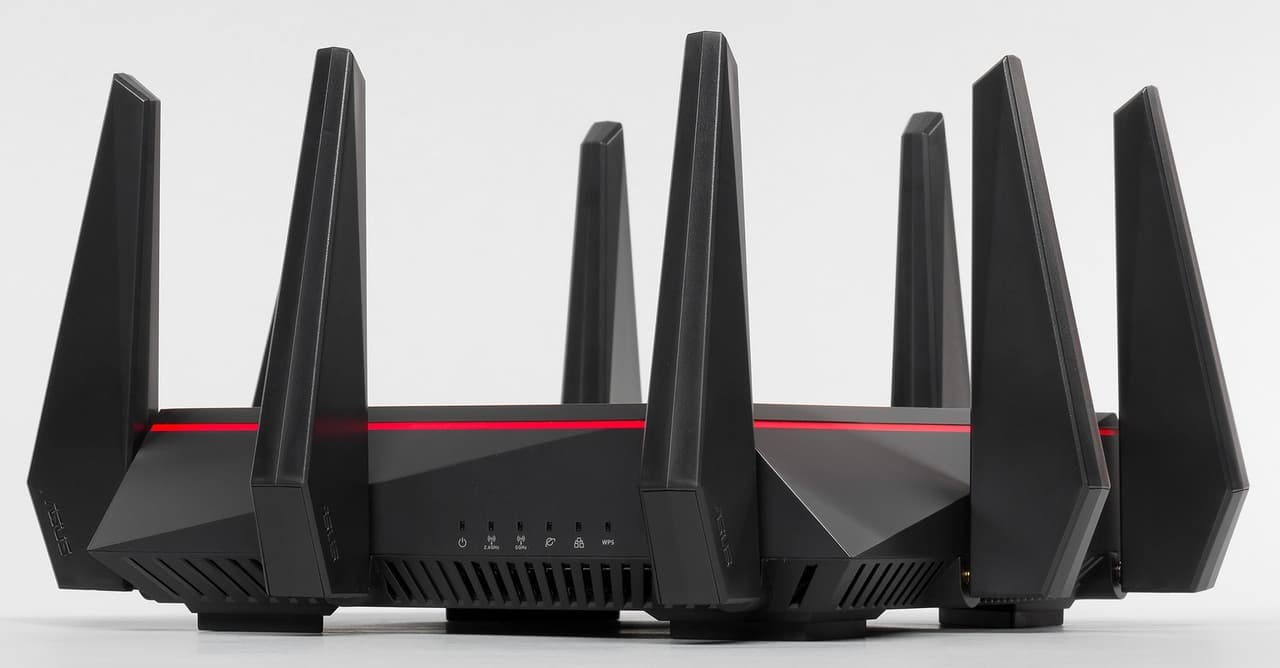

На каждой из сторон квадрата установлено по два разъема для антенн, так что конструкция в сборе остается симметричной. На переднем торце находятся шесть небольших светодиодных индикаторов: питание, сеть 2,4 ГГц, сеть 5 ГГц, интернет, LAN и WPS. В штатном режиме работы они светятся постоянно или неторопливо мигают белым. С одной стороны, такое их небольшое количество можно также назвать стилем, однако с точки зрения удобства и учитывая немаленькие размеры корпуса, стоило бы все-таки дополнить набор отдельными индикаторами для всех радиоблоков, а также для каждого порта LAN.

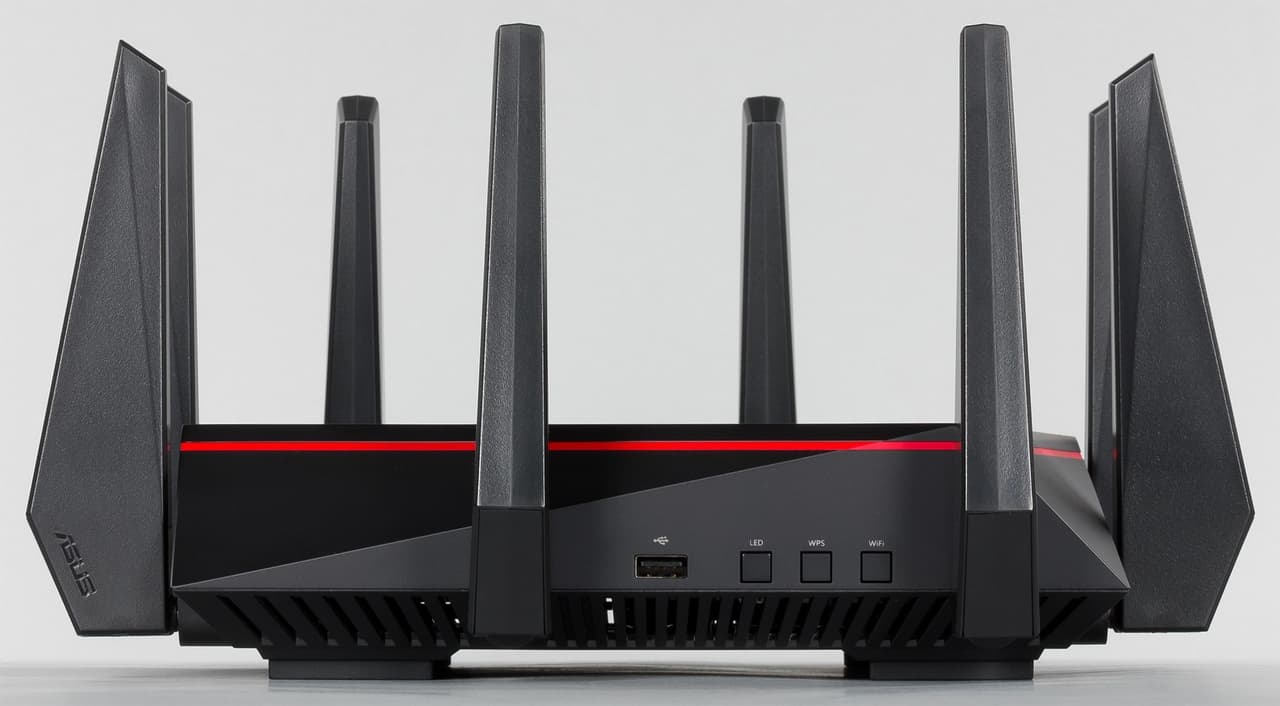

На левом боку установлен порт USB 2.0 и три кнопки для управления подсветкой, Wi-Fi и WPS. Кнопки достаточно крупные, но не выступают из корпуса, так что пользоваться ими удобно, а случайные нажатия практически исключены. Возможности изменения функций кнопок в прошивке не предусмотрено.

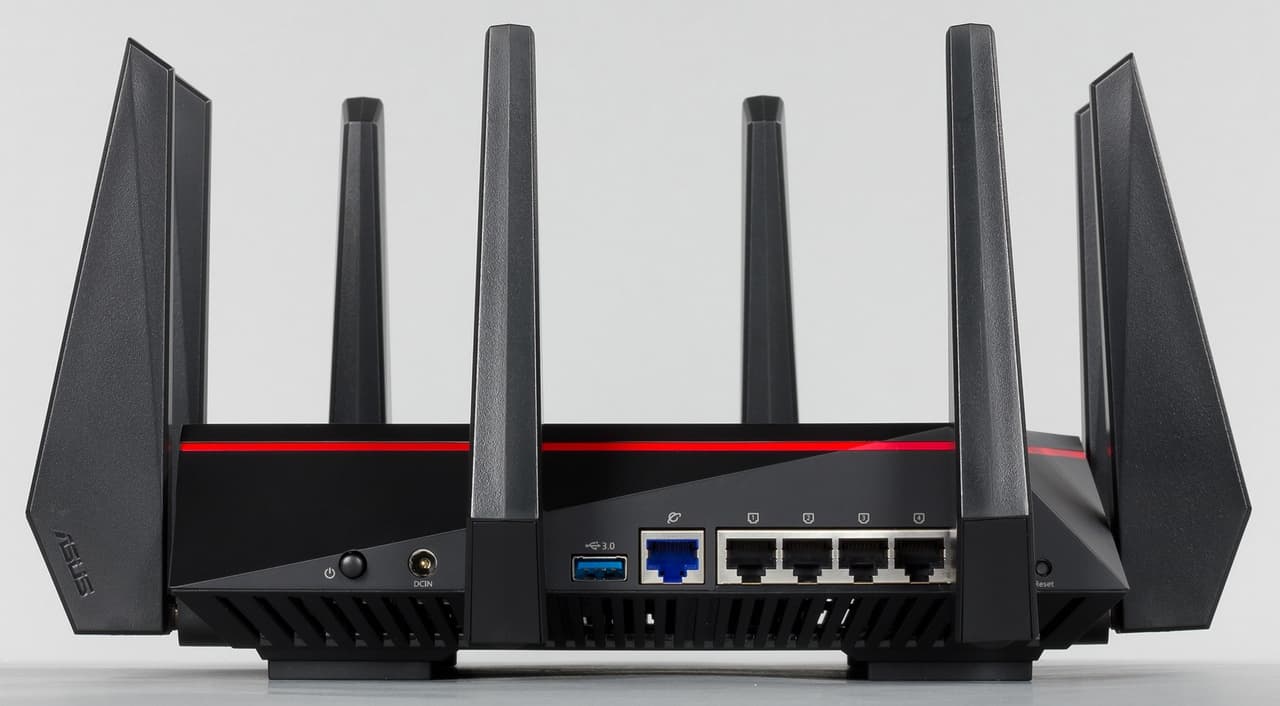

Все остальные разъемы и органы управления традиционно собраны на задней панели. Здесь находятся четыре порта LAN и один порт WAN (все без индикаторов), порт USB 3.0, вход блока питания и выключатель питания, а также скрытая кнопка сброса. Если считать, что к порту USB будет подключаться кабель, а не, скажем, флеш-накопитель, то места для него вполне хватит. Но возможно, стоило поставить этот порт на левой стороне корпуса.

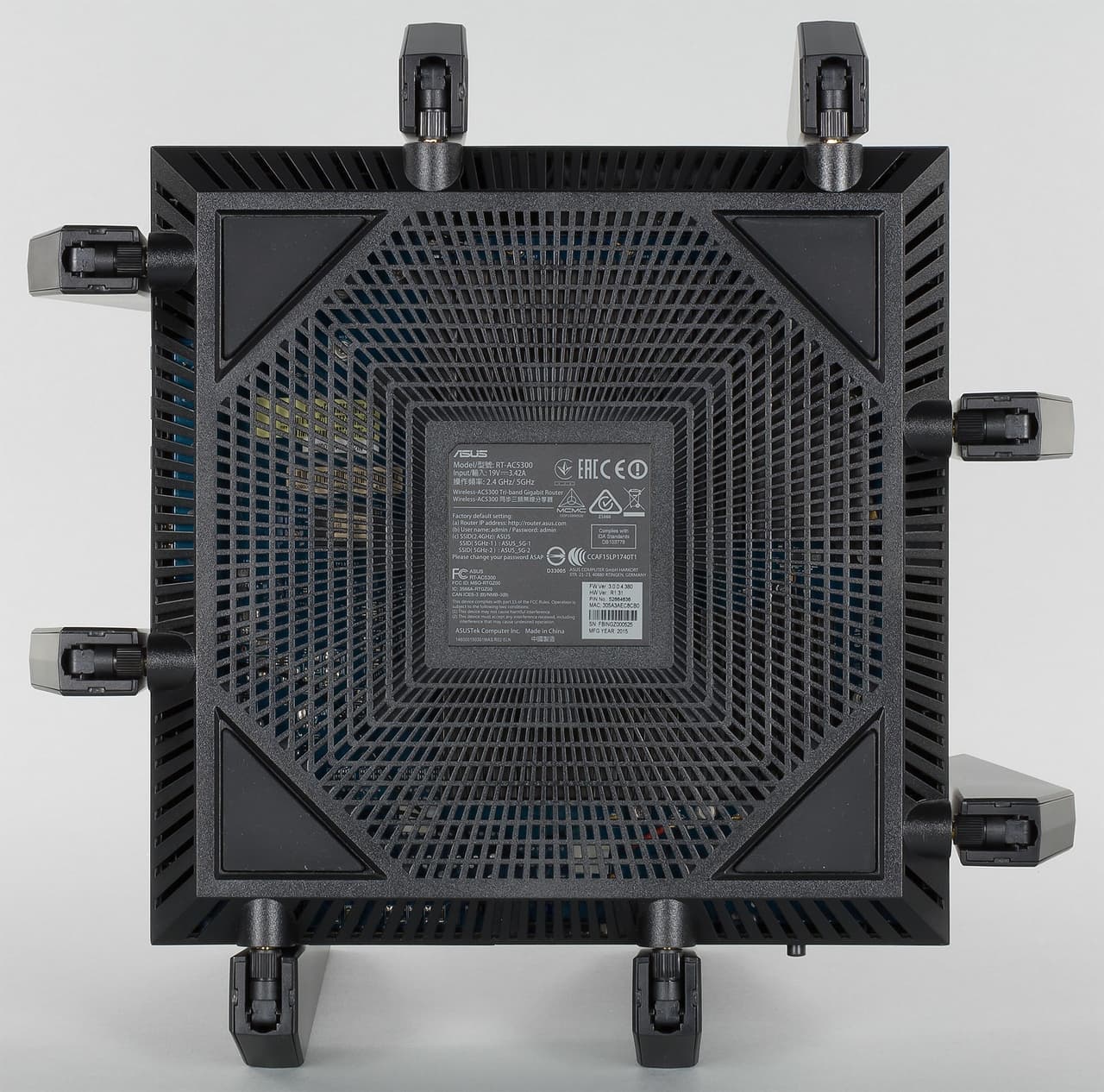

На дне роутера и нижние части боковых сторон находятся вентиляционные решетки. В центре снизу присутствует традиционная информационная наклейка. Заметим, что крепления на стену у данной модели не предусмотрено, что несколько странно, учитывая ее конструкцию и позиционирование. Так что единственный вариант установки — на плоской горизонтальной поверхности, где устойчивость будет обеспечиваться четырьмя крупными резиновыми ножками.

Пожалуй, наиболее спорная часть в конструкции роутера — внешние антенны. Они имеют две степени свободы, а длина подвижной части составляет около 15,5 сантиметров. Форма внешней оболочки, изготовленной из черного матового пластика, соответствует дизайну корпуса роутера. При этом на каждой разместили логотип производителя.

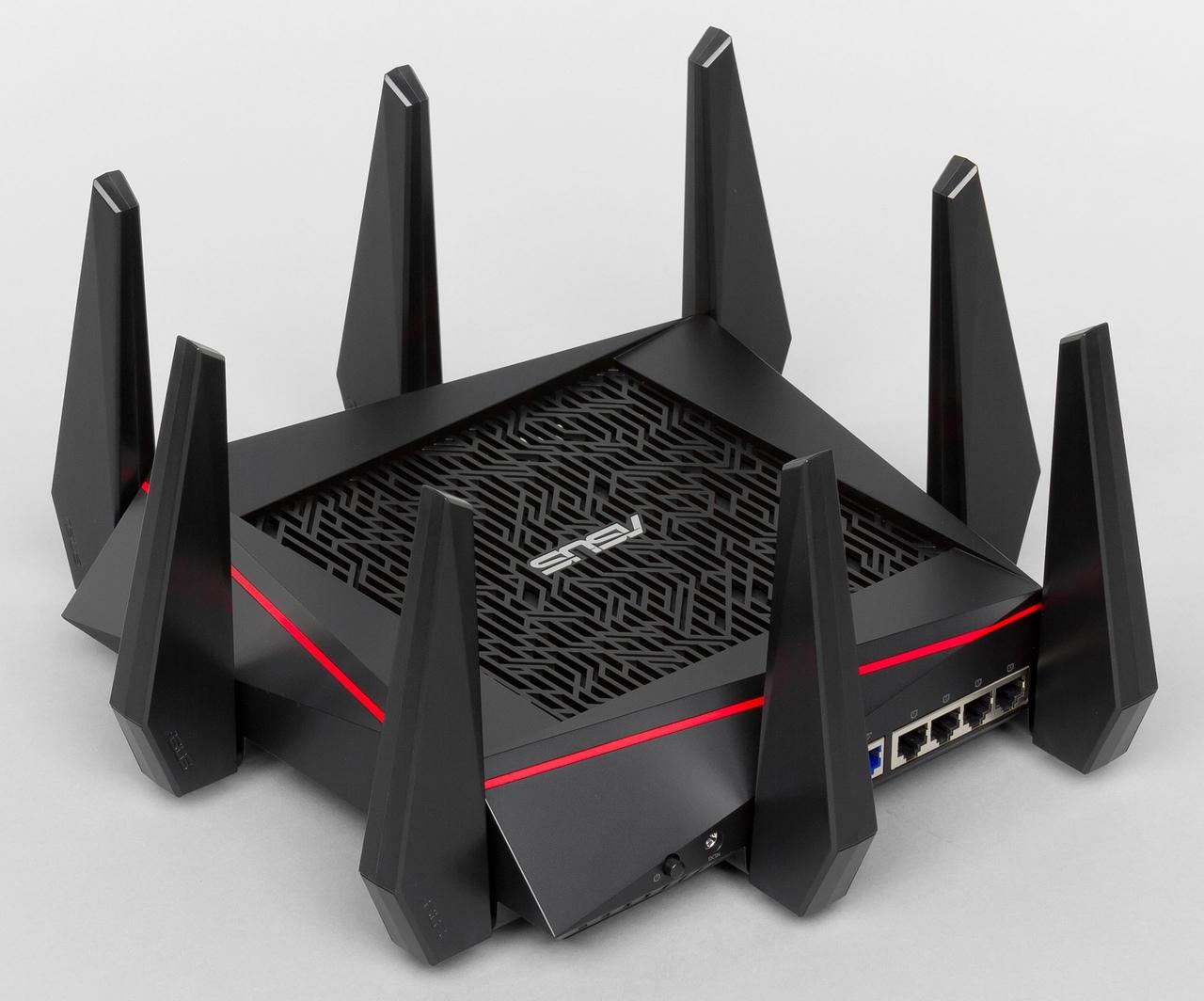

В сборе конструкция, несомненно, выглядит очень интересно. Проблемы начинаются, когда вам захочется изменить положение антенн. Дело в том, что резьбовое соединение оказывается более «слабым», чем муфта для вращения антенны вокруг разъема. Так что во время тестирования мы часто сталкивались с ситуацией, когда антенны «падали» и для восстановления их положения приходилось снова закручивать разъем, что возможно только в выпрямленном состоянии антенн, а их «прокрутка» требует поднятия корпуса.

Резюмируя данный раздел, можно сказать, что RT-AC5300 имеет необычный и запоминающийся дизайн, однако некоторые моменты реализованы не самым удачным образом. Установка роутера на столе может привести к попаданию пыли внутрь корпуса, а вычистить ее будет непросто. Выбор положения антенн также является непростой задачей.

Аппаратная конфигурация

Как и RT-AC88U, рассматриваемую модель можно смело отнести к наиболее производительным устройствам в сегменте домашних роутеров. Двухъядерный Broadcom BCM4709C0, работающий на частоте 1,4 ГГц дополнен 512 МБ оперативной памяти и 128 МБ флэш-памяти. Также в чипе используются контроллеры USB 2.0 и USB 3.0 для реализации соответствующих портов роутера.

Устройство оборудовано тремя радиоблоками Broadcom BCM4366. В диапазоне 2,4 ГГц поддерживаются стандарты до 802.11n включительно, а максимальная скорость соединения составляет 1000 Мбит/с. Для не совместимых с технологией Broadcom NitroQAM клиентов она меньше — «всего» 600 Мбит/с. В диапазоне 5 ГГц при работе с 802.11ac ситуация аналогичная — до 2167 Мбит/с для «правильных» клиентов и до 1734 Мбит/с для остальных. Если же говорить о массовых устройствах с одной, двумя и тремя антеннами, то для них скорости соединения составят 433, 867 и 1300 Мбит/с соответственно. Два радиоблока в диапазоне 5 ГГц работают с разными наборами каналов — для первого можно выбрать 36—64, а для второго — 100—116 и 132—140.

Как и ранее отметим, что технология MU-MIMO для данной модели формально заявлена, однако текущие версии прошивок ее не поддерживают, да и клиентов мы таких пока не видели.

Поскольку центральный процессор имеет только два порта PCIe, то для подключения трех радиоблоков по этому интерфейсу на плате дополнительно установлен коммутатор ASMedia ASM1182e. Какие конкретно чипы разделяют общий порт процессора неизвестно, однако учитывая их скоростные характеристики маловероятно, что такая схема будет негативно влиять на производительность роутера.

Встроенный в процессор сетевой коммутатор поддерживает пять гигабитных портов, что позволяет реализовать стандартную схему 1×WAN+4×LAN. Отметим, что в данной модели также есть возможность объединения первого и второго портов LAN по стандарту 802.3ad LACP для увеличения скорости и/или надежности соединения при наличии у пользователя соответствующего оборудования.

Как и следовало ожидать для такой мощной начинки, обе стороны печатной платы закрыты несколькими радиаторами, что позволяет обеспечить требуемый режим работы. Отметим также наличие на плате консольного разъема, который в данном случае не очень важен, поскольку в прошивке есть доступ к консоли через telnet и ssh.

Тестирование роутера проводилось с прошивкой версии 3.0.0.4.380_1355.

Настройка и возможности

С точки зрения возможностей встроенного программного обеспечения, RT-AC5300 практически не отличается от ранее рассмотренных моделей Asus верхнего сегмента.

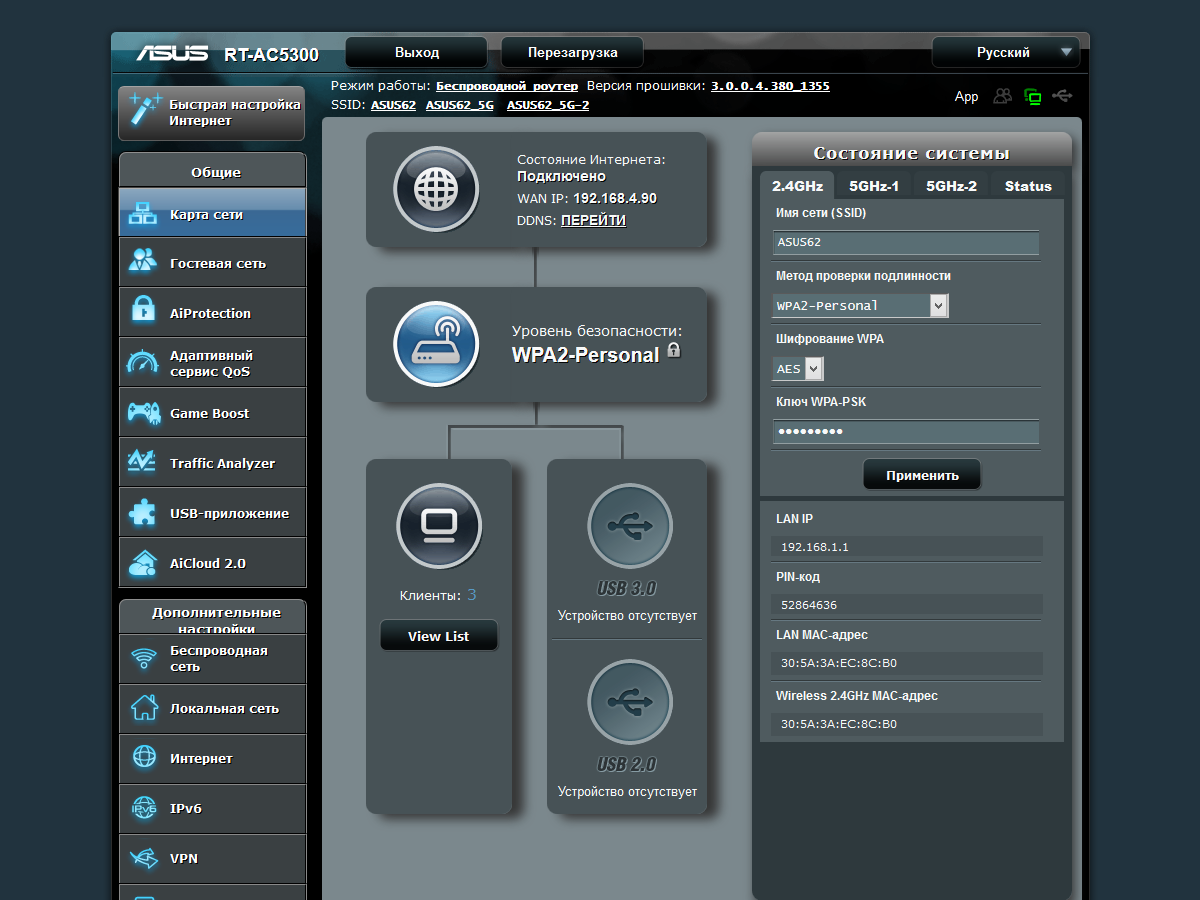

Web-интерфейс имеет знакомый дизайн, перевод на несколько языков (включая русский), встроенную справочную систему, мастера настройки и полезную страницу «Карта сети» для быстрой оценки состояния устройства.

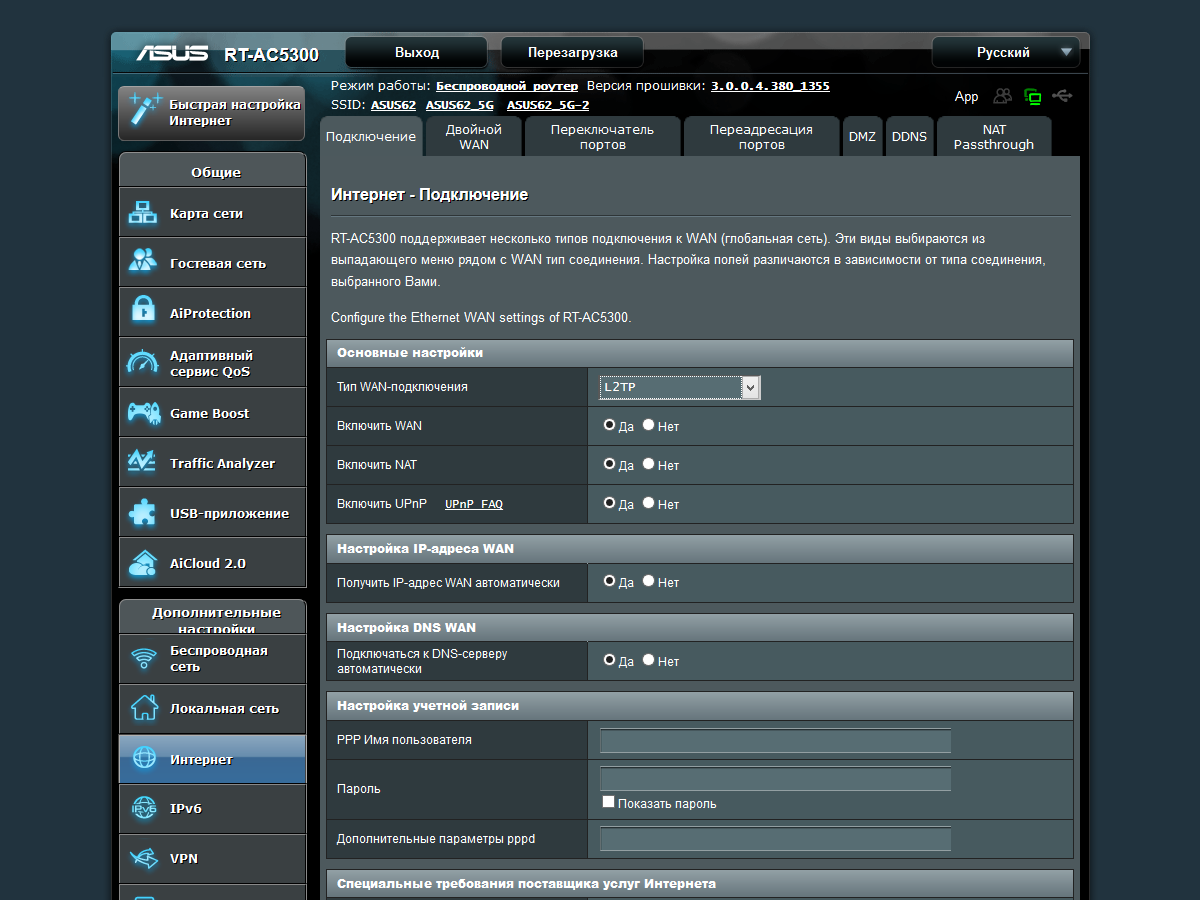

Для подключения к интернету роутер поддерживает все популярные варианты, а также способен работать через сотовые модемы, подключаемые в порт USB. Предусмотрена поддержка IPv6, IPTV (выделение порта, мультикаст, VLAN, udpxy), правил трансляции портов, есть встроенный клиент DDNS, а также режим резервирования для работы с двумя подключениями к интернету.

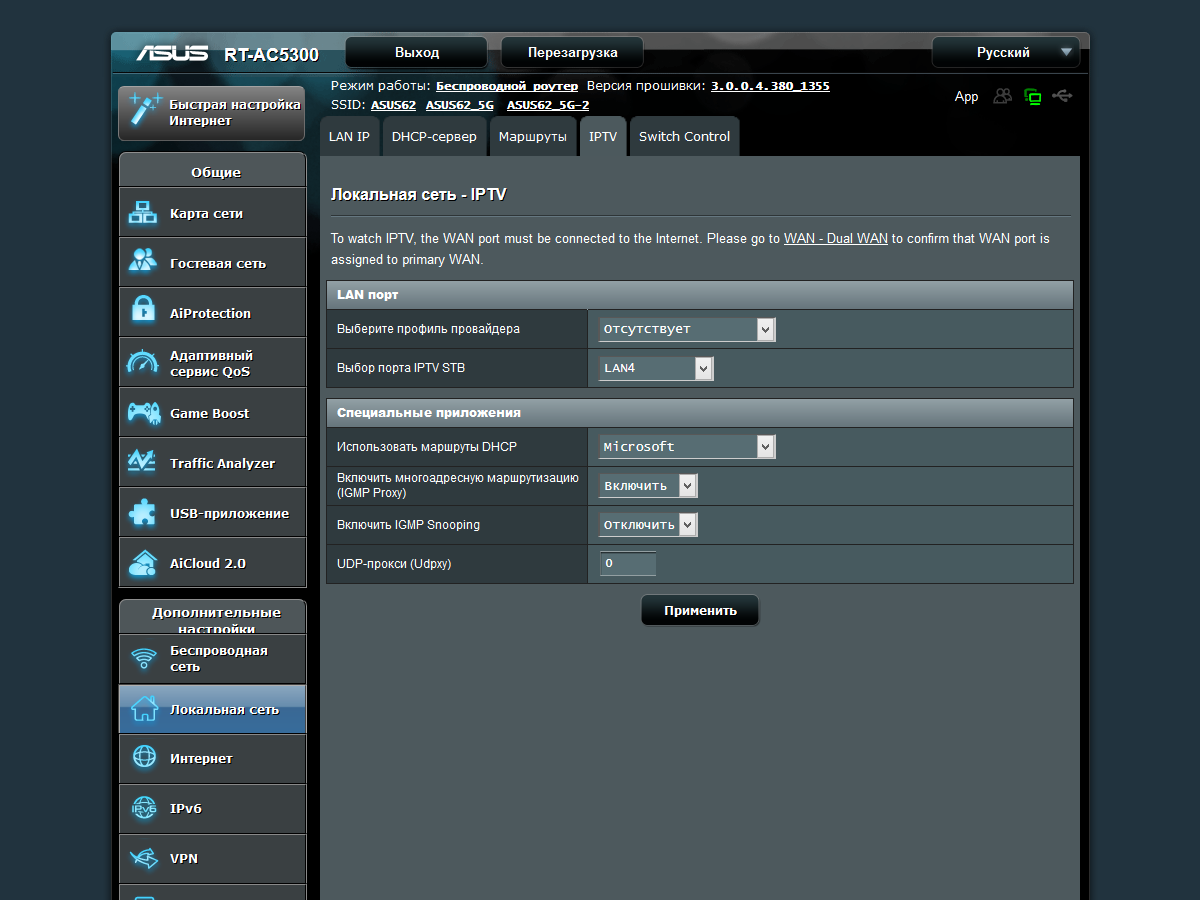

Настройка клиентов локальной сети осуществляется через встроенный сервер DHCP. Есть возможность добавления собственных записей в таблицу маршрутизации. Устройство, как и RT-AC88U, поддерживает режим объединения портов LAN1 и LAN2, что может быть полезно для подключения домашнего сервера.

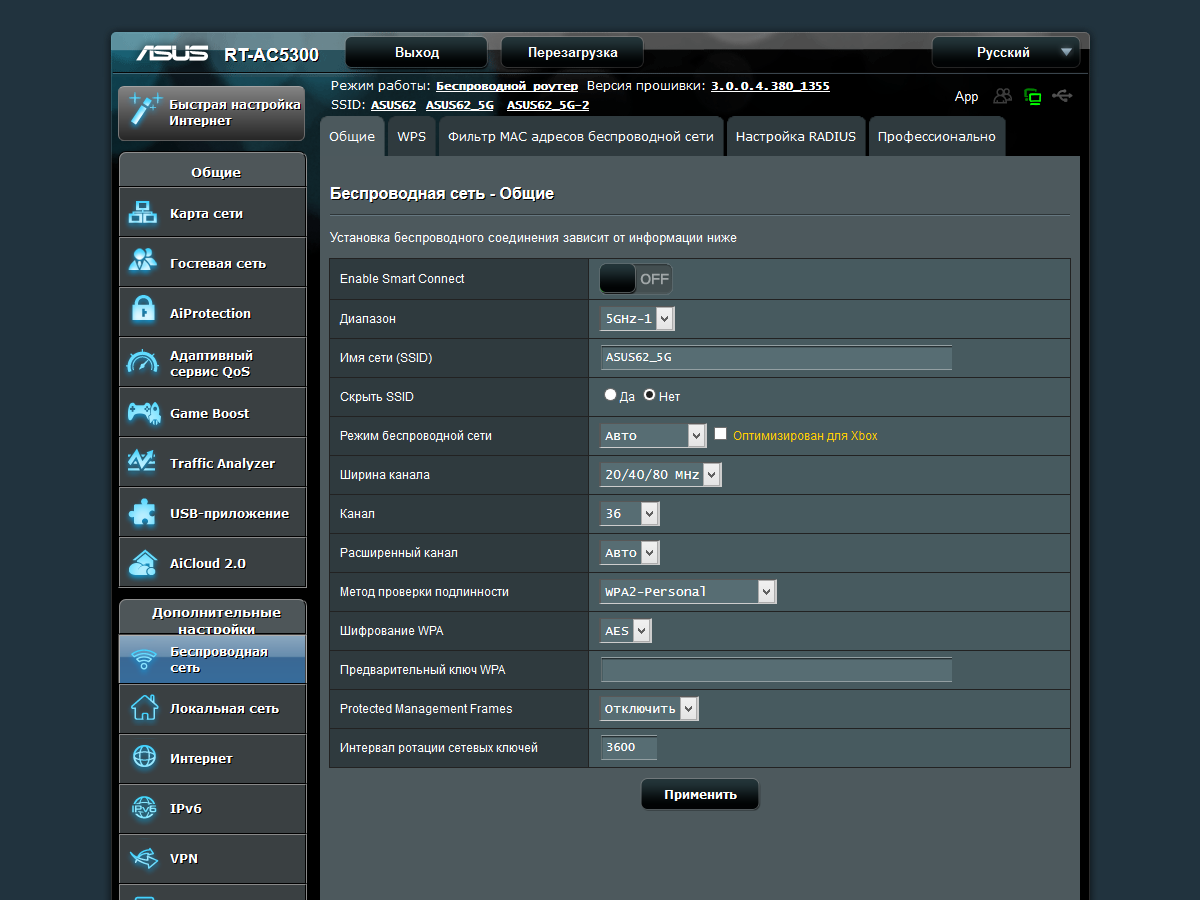

В дополнение к привычным настройкам беспроводных точек доступа (имя, канал, режим, защита, WPS, списки доступа и т. п.), есть возможность установки расписания работы и организации гостевых сетей (по три на каждый радиомодуль).

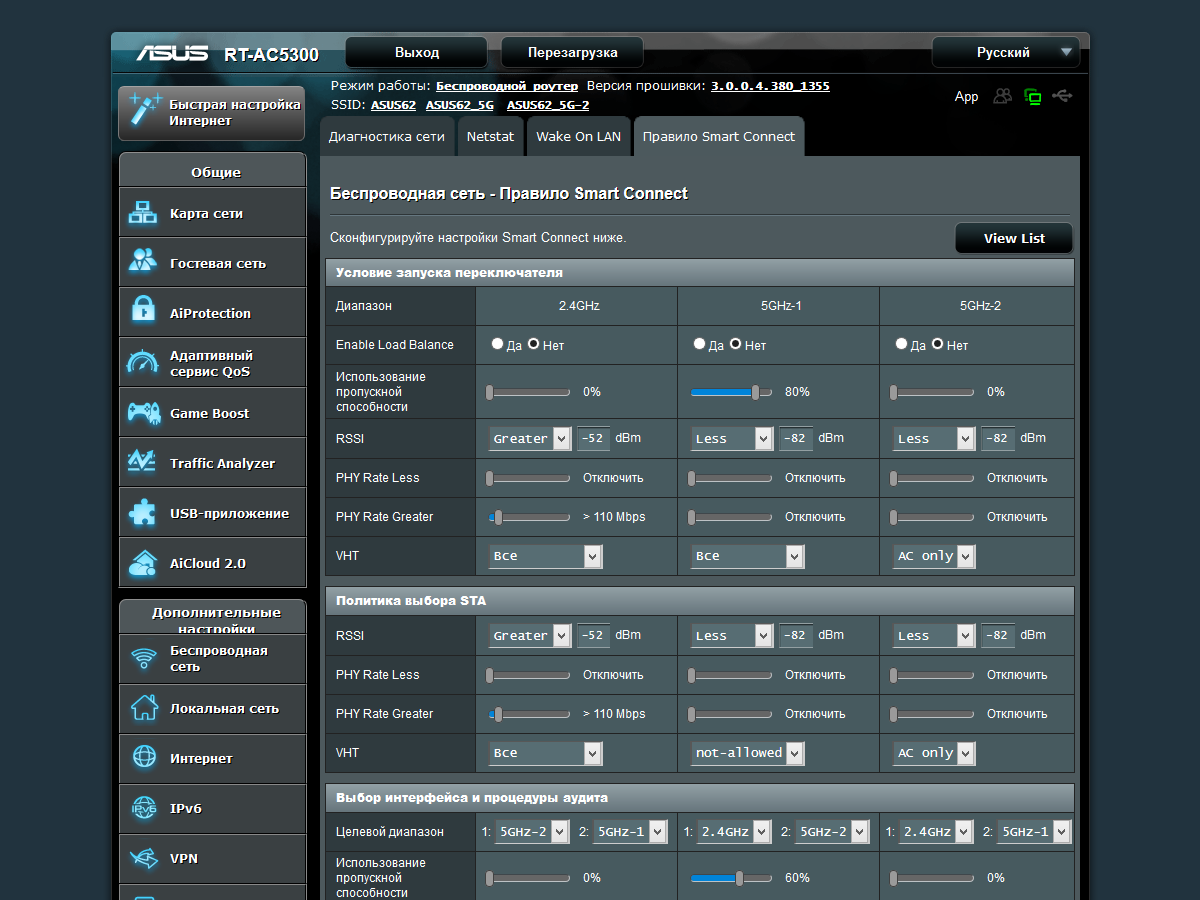

На одной из последних страниц интерфейса спрятаны настройки функции Smart Connect, которая, по замыслу производителя, позволит вам реализовать автоматическое динамическое распределение клиентов по радиоблокам исходя из их возможностей и качества связи. Эффективность ее работы зависит в том числе и от особенностей адаптеров на клиентах и может быть определена экспериментальным путем. На наш взгляд, большинству пользователей будет достаточно установить разные имена сетей и самостоятельно настроить клиентов для работы с ними.

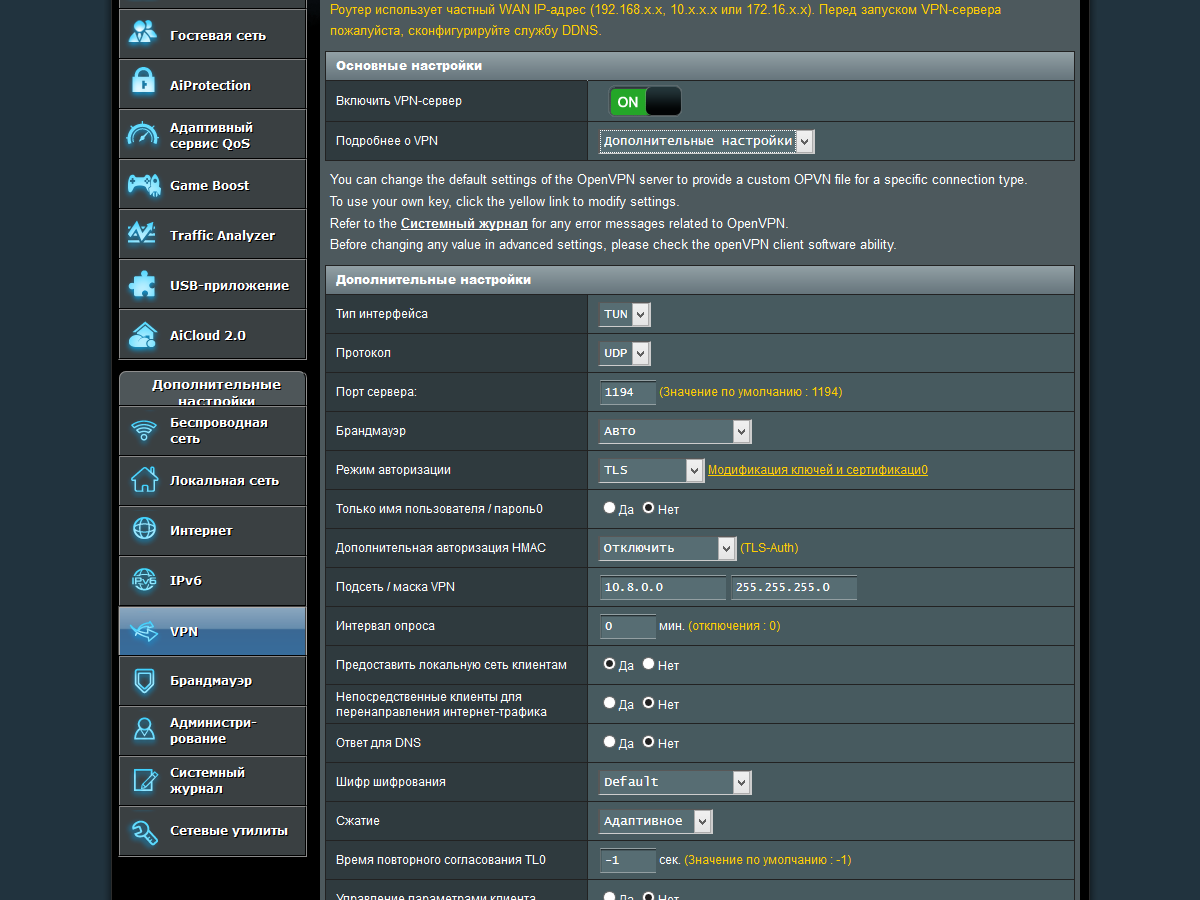

Мощный процессор роутера будет полезен, в частности, для реализации сервера и клиентов VPN. В первом случае поддерживаются протоколы PPTP и OpenVPN, а клиент умеет работать и с L2TP.

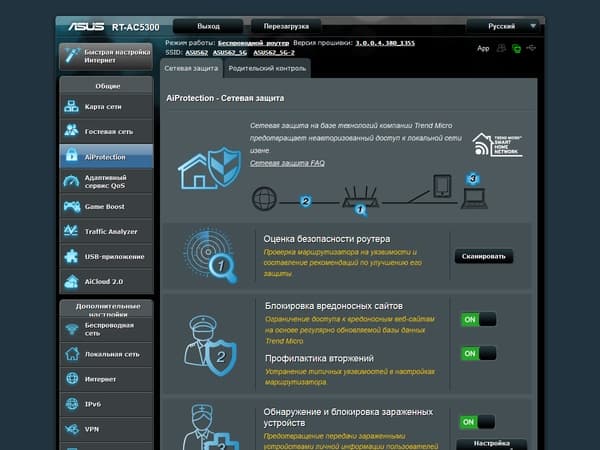

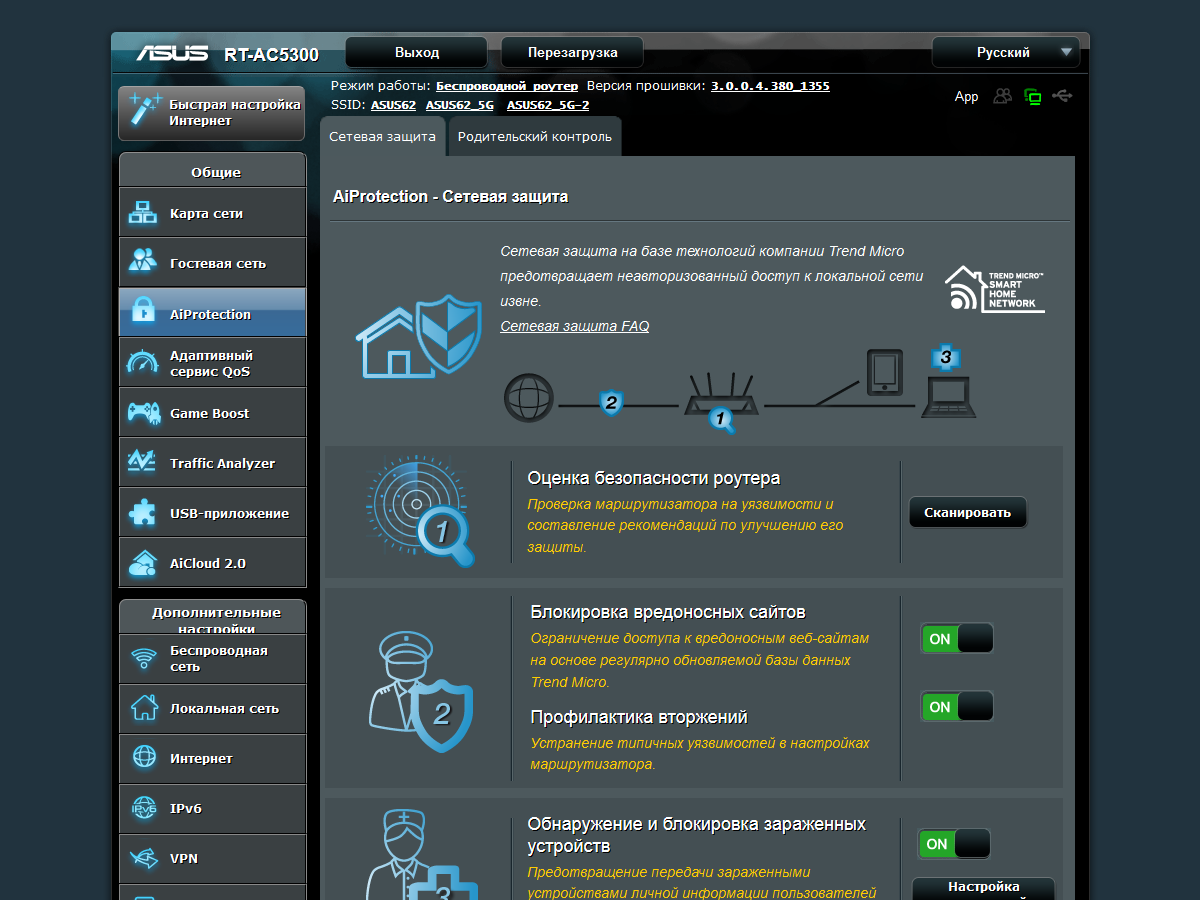

Межсетевой экран позволяет настроить правила фильтрации адресов URL, ключевых слов, а также служб. Дополнительный сервис AiProtection включает в себя набор сервисов анализа и защиты сети от Trend Micro и функцию родительского контроля, позволяющую установить расписание доступа клиентов локальной сети к интернету.

Про решения групп «Game Boost» и «Адаптивный сервис QoS» мы упоминали в прошлой статье и на наш взгляд они носят скорее маркетинговый характер. А вот «Traffic Analyzer» может оказаться полезным для контроля текущей нагрузки на устройство, а также определения «прожорливости» клиентов.

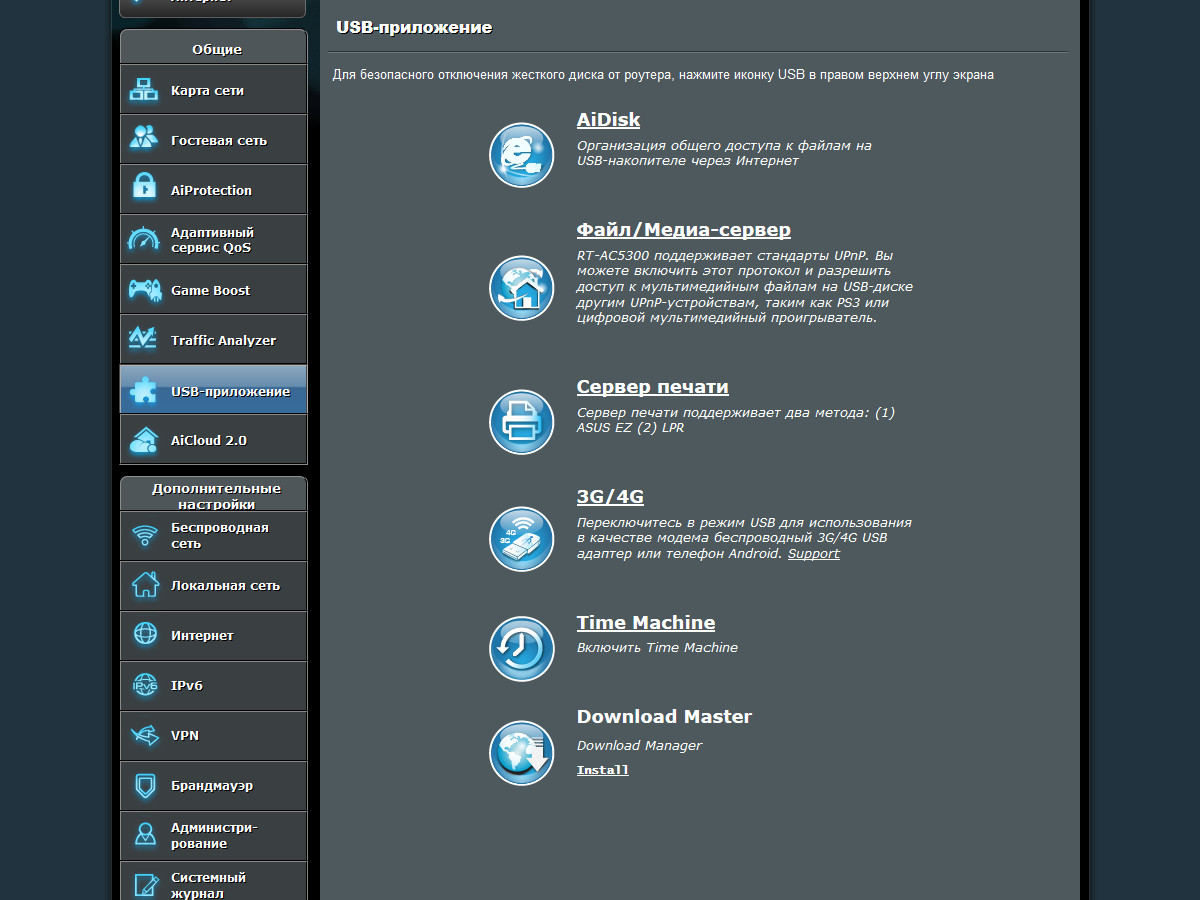

Наличие портов USB позволило реализовать несколько дополнительных функций, включая обслуживание накопителей и принтеров. Пользователям компьютеров от Apple будет полезна совместимость с программой резервного копирования Time Machine, встроенной в OS X. Также напомним о возможности автономной загрузки файлов благодаря сервису Download Master и трансляции мультимедиа по протоколу DLNA.

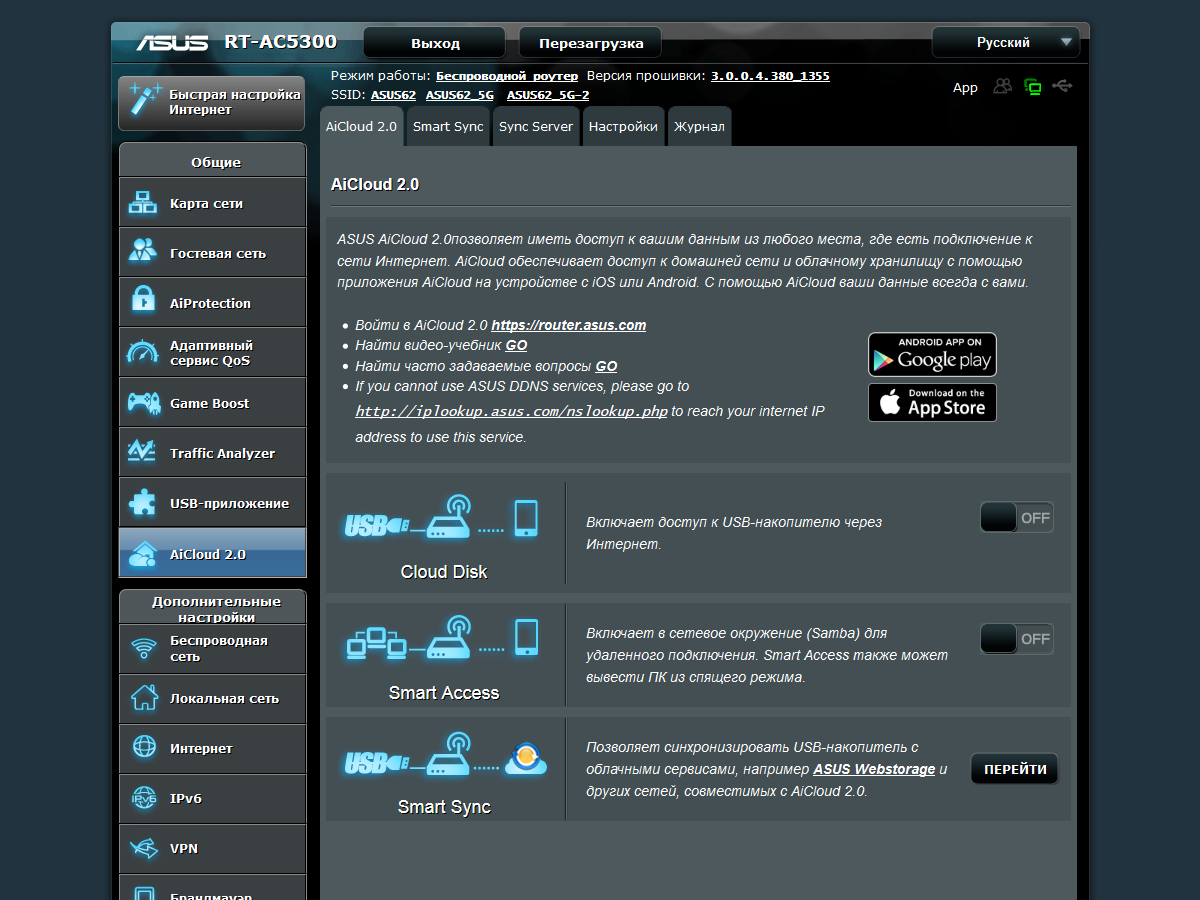

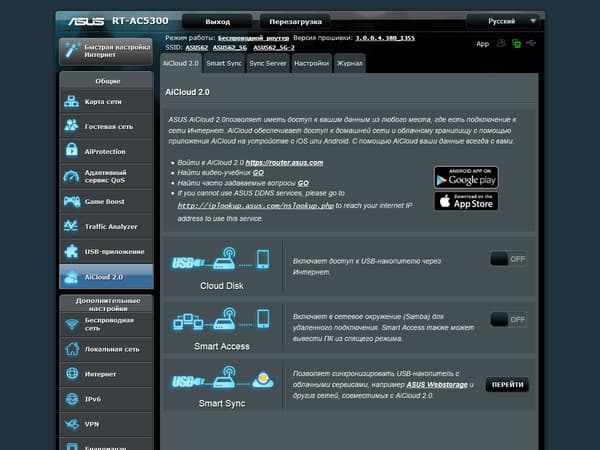

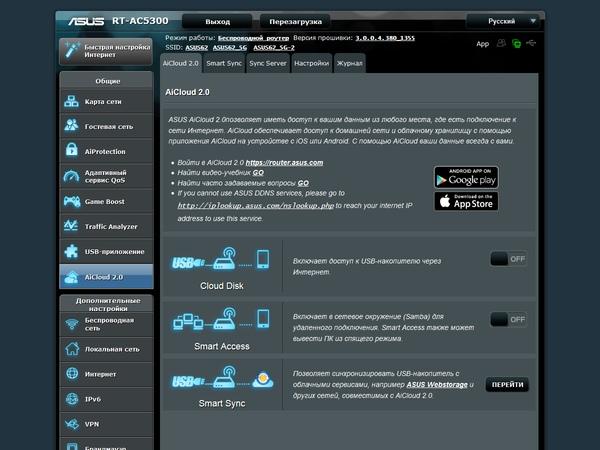

Облачные службы реализованы через знакомые функции AiCloud 2.0. Пользователь может получить удаленный доступ к своим файлам через браузер или утилиту для мобильных устройств, а также выполнить синхронизацию данных с Asus WebStorage или Dropbox.

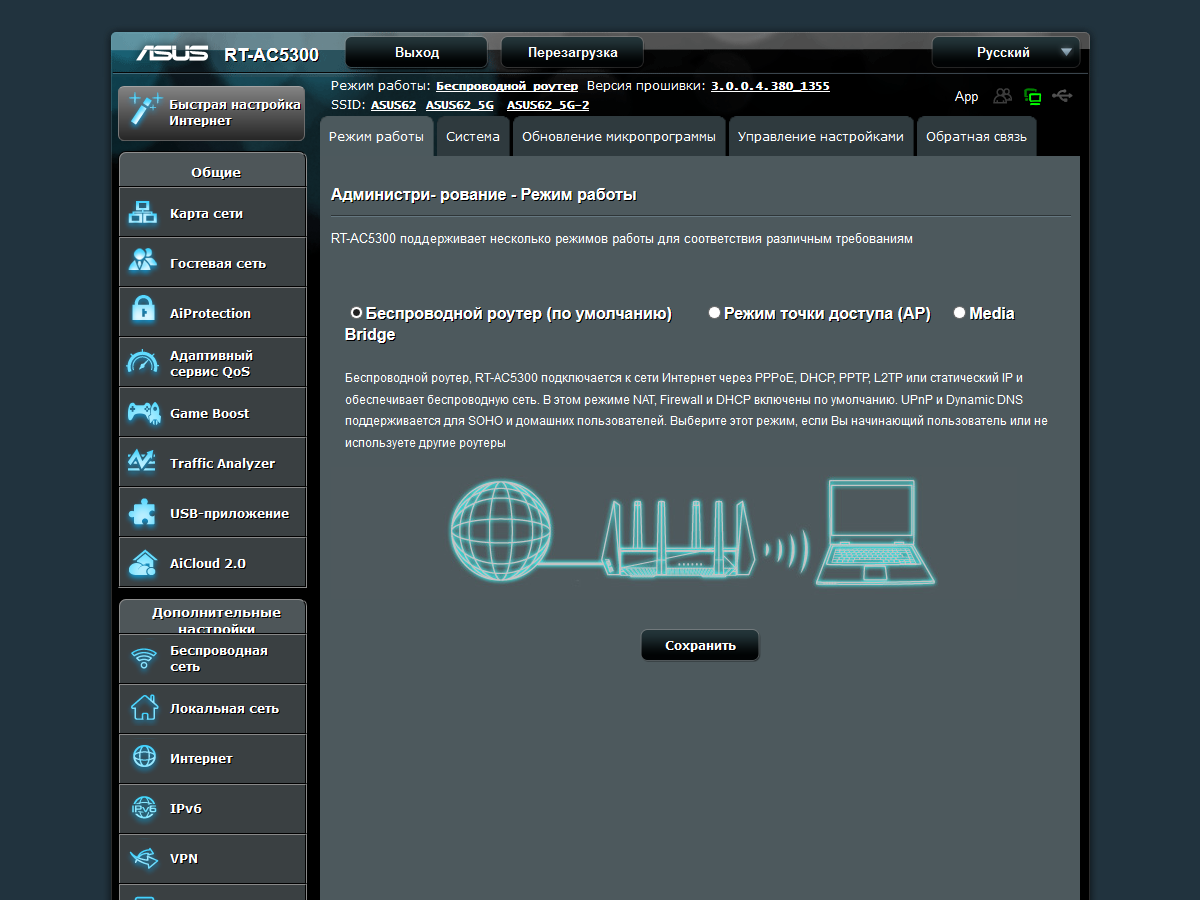

Кроме стандартного режима роутера, устройство может выступать в роли точки доступа или медиамоста (беспроводного клиента). Переключение осуществляется на странице «Режим работы» в группе «Администрирование».

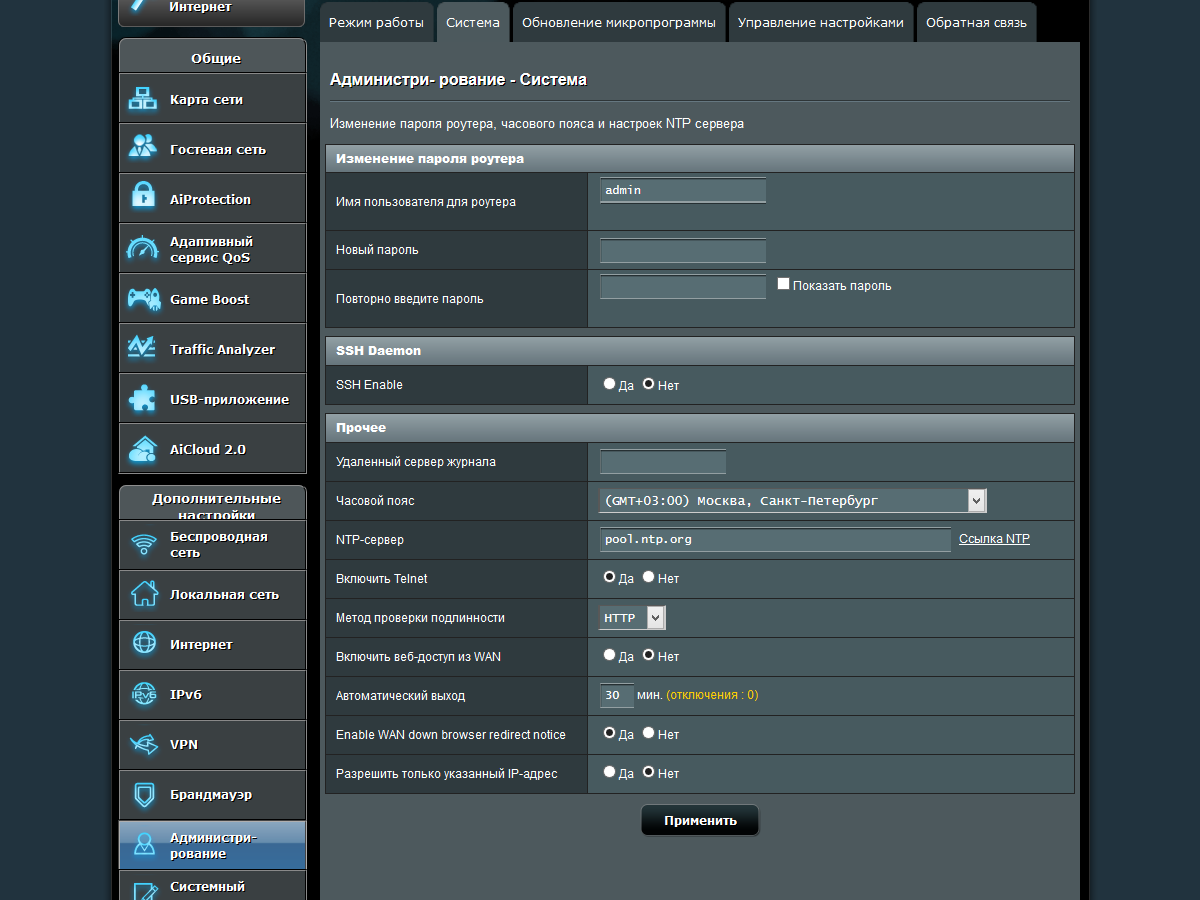

Здесь же мы видим привычные системные настройки, а также пункты обновления прошивки и работы с конфигурацией роутера. Отметим наличие пунктов разрешения доступа к настройкам со стороны интернета, включения протоколов telnet и ssh.

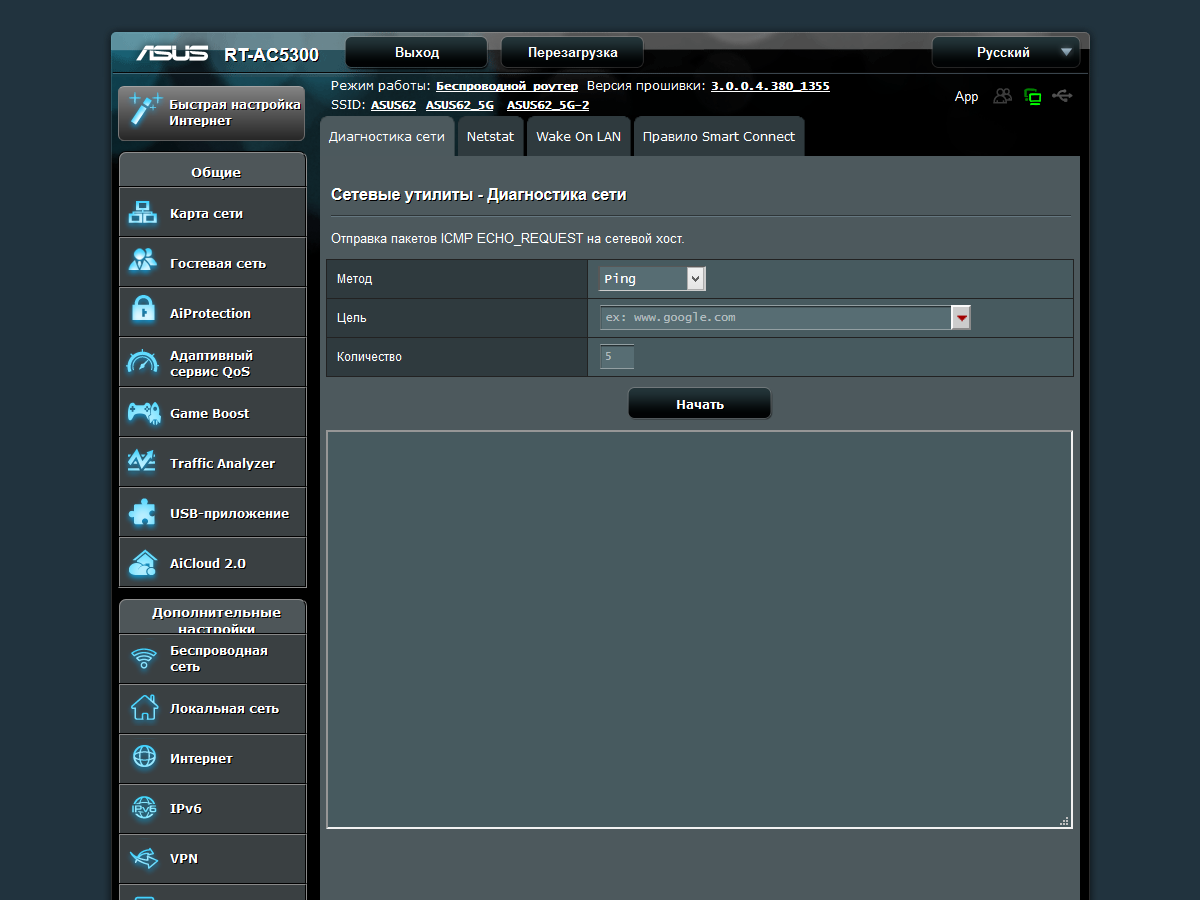

Традиционно реализованы такие средства диагностики как ping, traceroute, nslookup и netstat. Присутствует и встроенная утилита для включения устройств по технологии WOL.

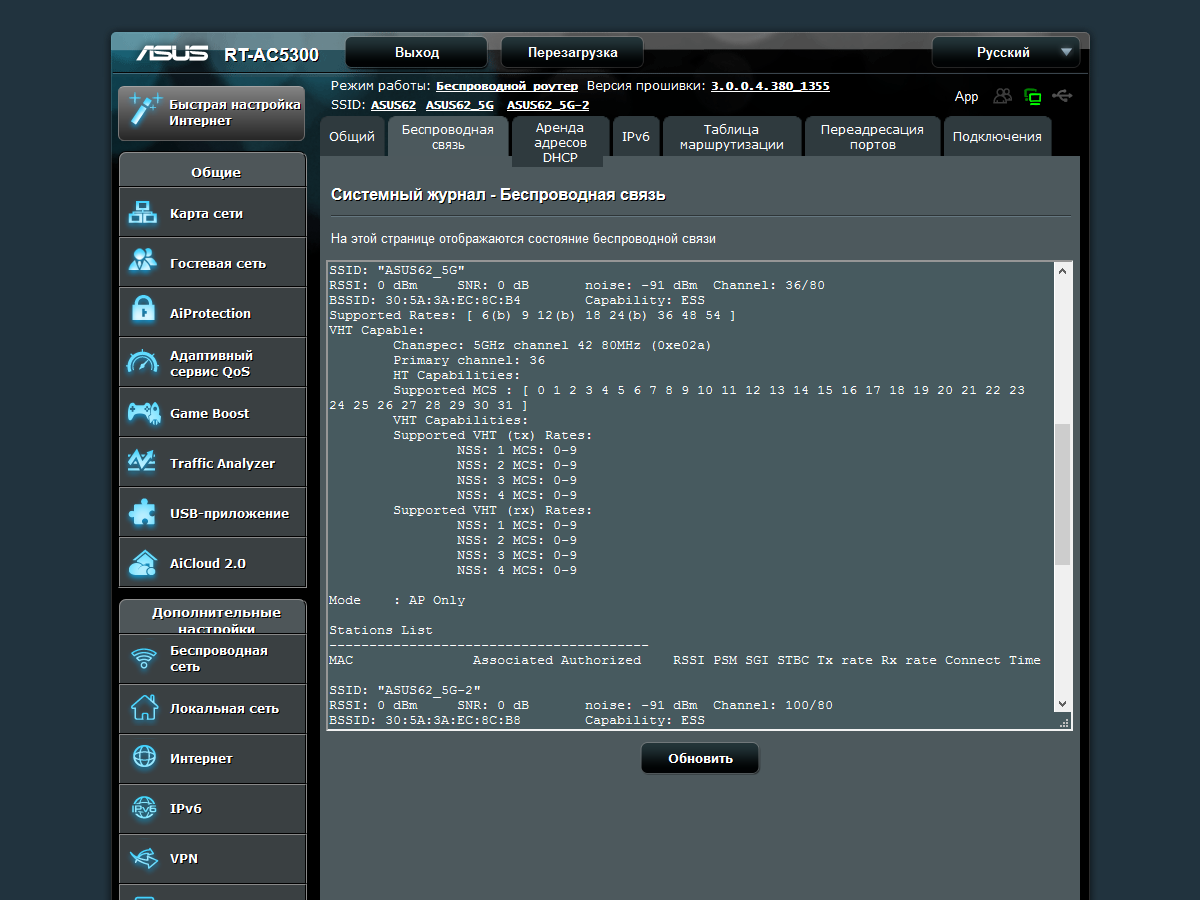

Кроме привычного журнала системных сообщений, есть очень полезная страница с информацией о беспроводных подключениях, а также отображение таблиц маршрутизации, аренды адресов DHCP и переадресации портов.

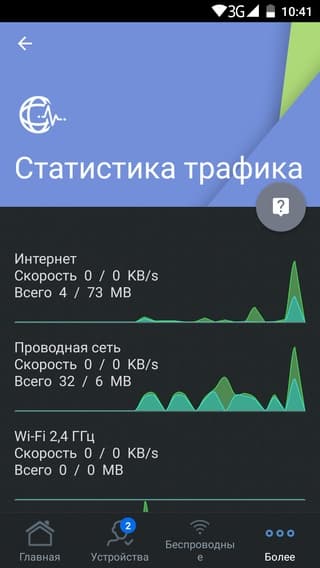

Компания предлагает для настройки своих роутеров и фирменную мобильную утилиту Asus Router. Она доступна для платформ Android и iOS.

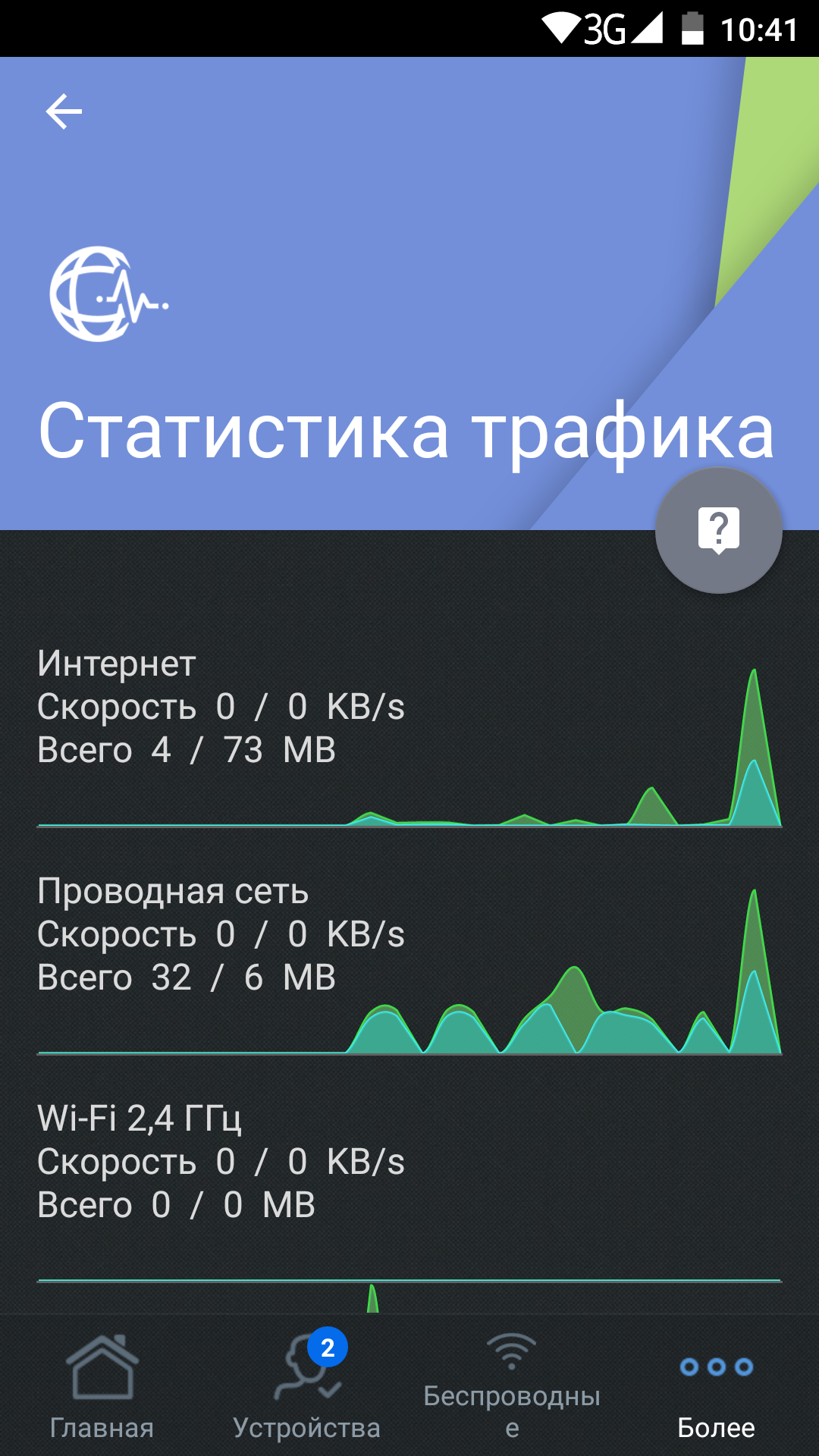

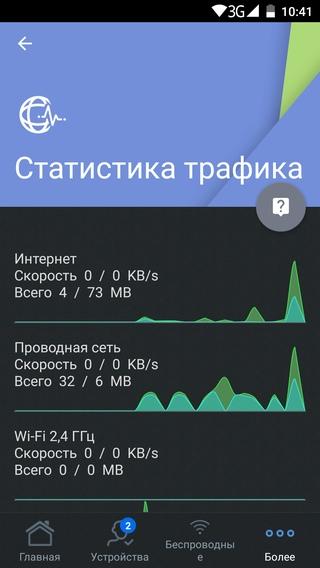

Мобильная утилита Asus Router   Мобильная утилита Asus Router

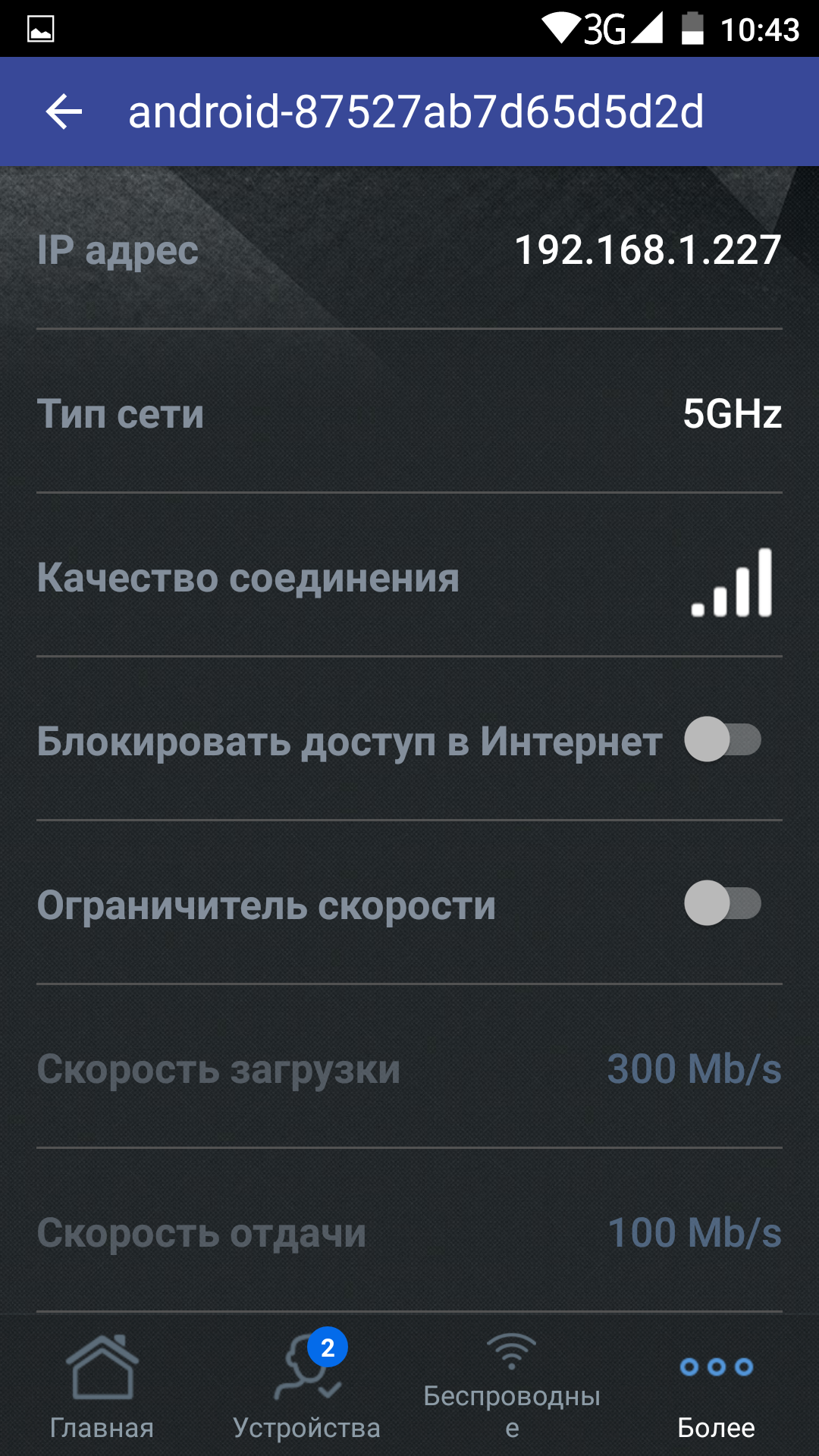

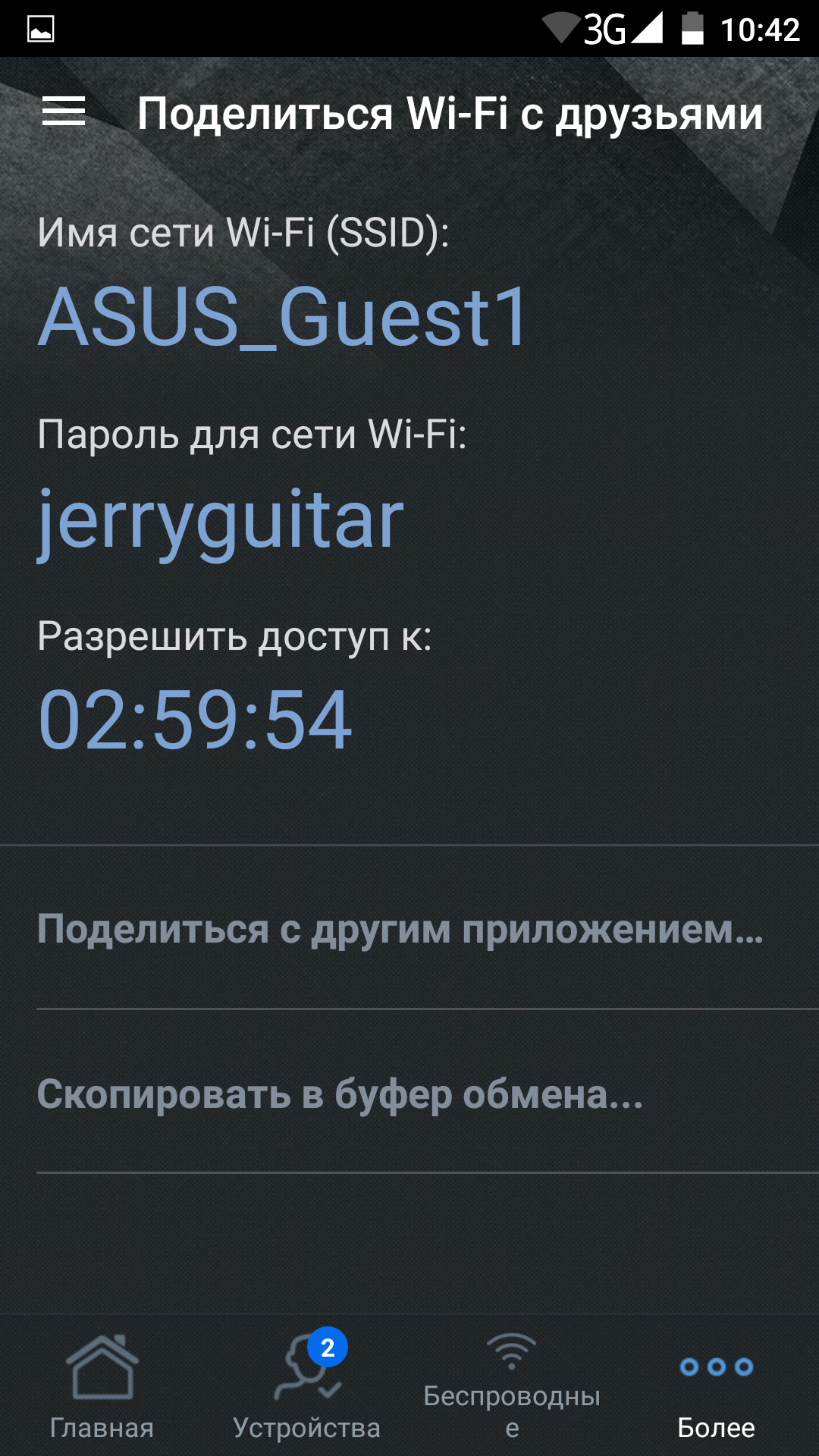

При этом доступны такие операции как проверка состояния, диагностика, настройка беспроводных сетей (в том числе включение гостевых точек доступа), контроль доступа клиентов и другие.

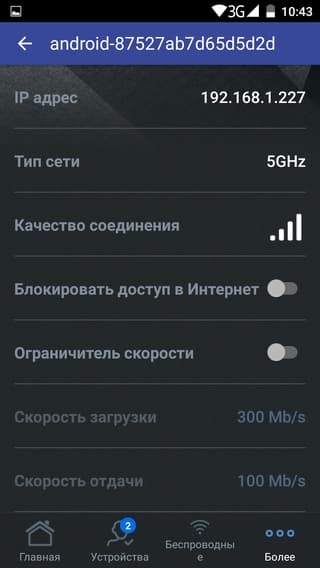

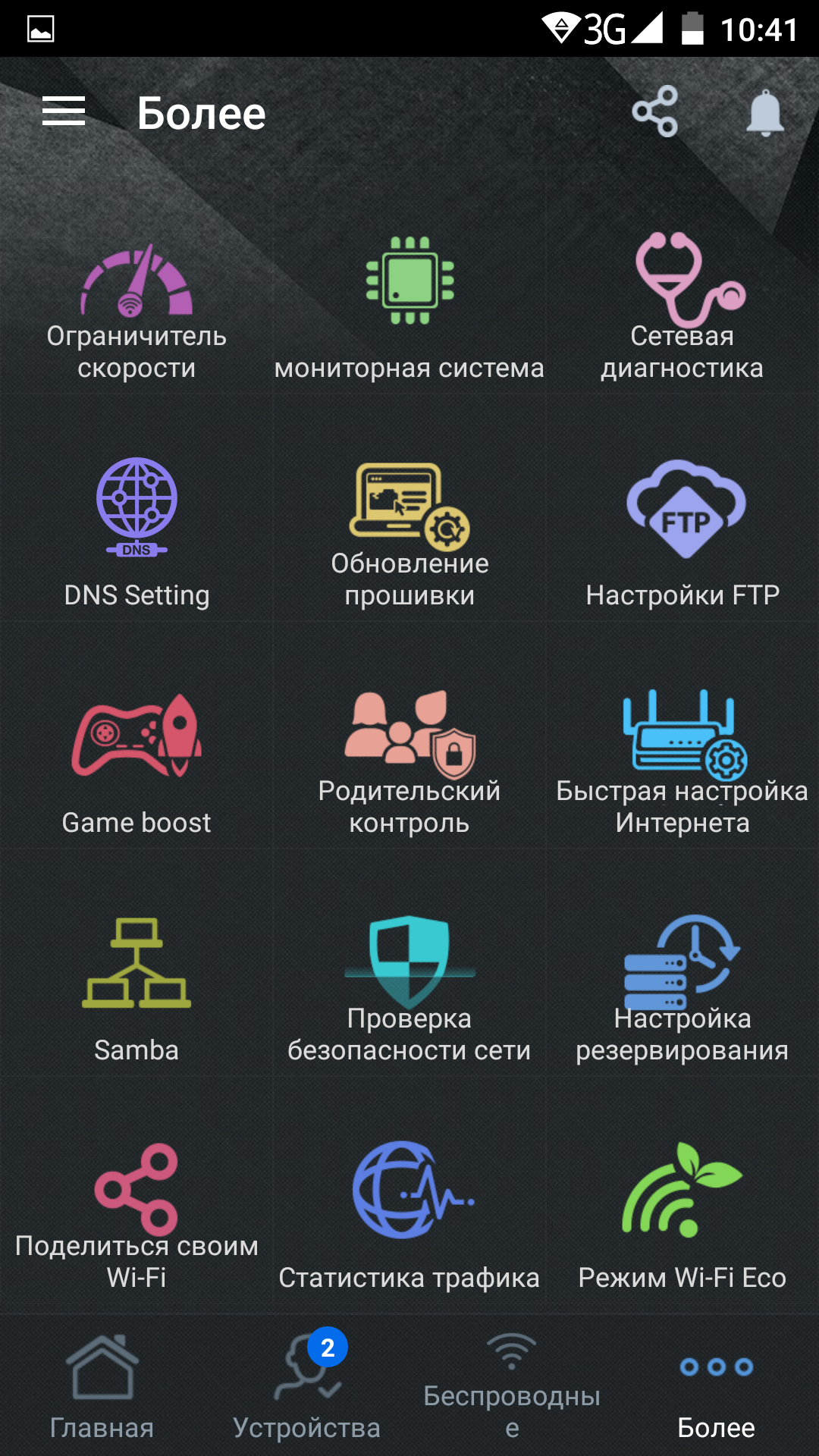

Мобильная утилита Asus Router   Мобильная утилита Asus Router

Работает она в настоящий момент только при подключении смартфона или планшета к собственной беспроводной сети роутера.

Тестирование

На примере Asus RT-AC88U мы видели, на что способен чип Broadcom BCM4709C0 в задачах маршрутизации. Так что полученные для RT-AC5300 результаты нас не удивили.

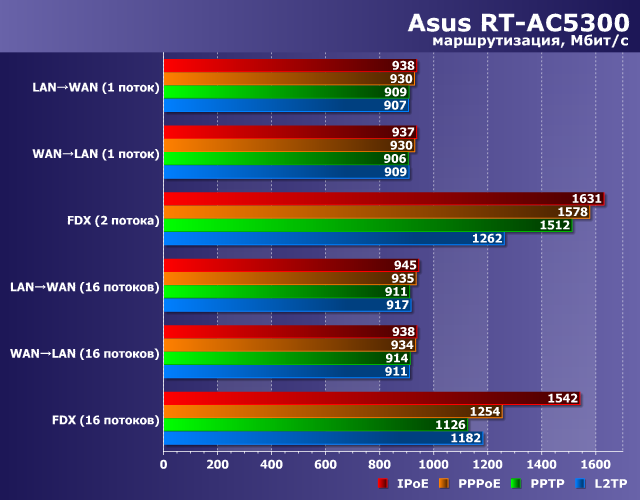

Производительность маршрутизации Asus RT-AC5300

Устройство прекрасно справилось со всеми режимами и сценариями, показав близкую к гигабитным скоростям производительность. Так что если требуется максимально быстрое устройство без компромиссов — эта модель для вас. Впрочем, не забываем, что реальная работа будет зависеть и от возможностей вашего провайдера, а также серверов, с которыми планируется обмениваться данными.

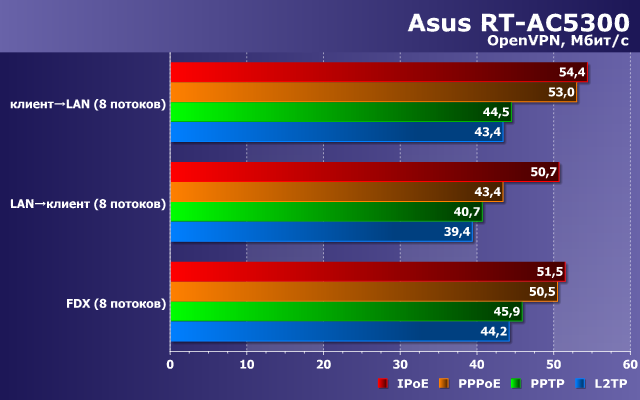

К сожалению, как и в прошлом тестировании, нам не удалось полноценно проверить скорость работы сервера VPN. На стенде заработал только OpenVPN, результаты которого мы проводим на следующем графике.

Производительность сервера OpenVPN в Asus RT-AC5300

В зависимости от режима подключения к интернету можно рассчитывать на 40-50 Мбит/с, что достаточно неплохо, учитывая сложность используемых алгоритмов шифрования и их исключительно программную реализацию.

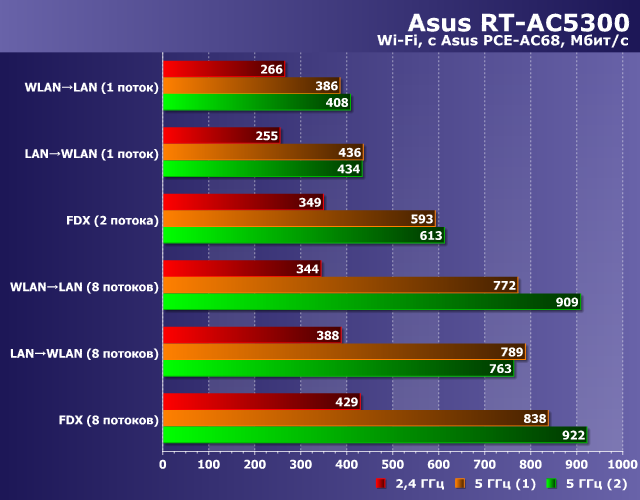

Для тестирования беспроводных точек доступа мы использовали адаптеры Asus PCE-AC68, которые являются одними из наиболее быстрых из доступных на рынке контроллеров. Они также используют чипы от Broadcom и в диапазоне 2,4 ГГц с протоколом 802.11n обеспечивают скорость соединения 600 Мбит/с, а в диапазоне 5 ГГц с 802.11ac — 1300 Мбит/с.

Первая группа тестов проводилась с одним клиентом, который располагался на расстоянии около четырех метров прямой видимости от роутера. Устройства настраивались на максимальные скорости. Для двух точек доступа в диапазоне 5 ГГц Использовались каналы 36 и 100 соответственно. Для видимости второй точки доступа для клиентского адаптера были дополнительно настроены несколько параметров в реестре. Как обычно, мы проверяли сценарии с одним/двумя потоками и с восемью потоками.

Производительность Wi-Fi в Asus RT-AC5300

При работе в диапазоне 2,4 ГГц мы получили 250-430 Мбит/с, что с учетом используемой конфигурации радио можно считать хорошим результатом. К сожалению, сегодня диапазон 2,4 ГГц в городских условиях бывает наполнен многочисленными соседскими сетями, и подбор номера канала редко помогает улучшить показатели. Так что если вам критично иметь высокую скорость беспроводных соединений — рекомендуем обратиться к двухдиапазонным устройствам и особенно моделям с поддержкой протокола 802.11ac. Рассматриваемый роутер в этой конфигурации способен обеспечить до 430 Мбит/с реальной производительности в однопоточных задачах, которые включают, в частности, копирование файлов и просмотр видео. Если же ваш сценарий подразумевает работу нескольких приложений одновременно, то общая скорость может превышать 900 Мбит/с. Стоит напомнить, что второй клиент подключался кабелем в гигабитный сетевой порт, что потенциально может быть ограничением. Также отметим, что используемые клиенты были «слабее» возможностей роутера.

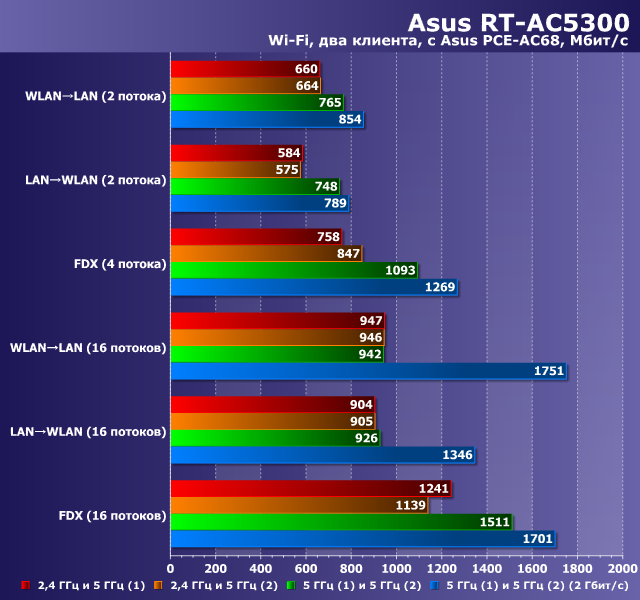

На следующем графике мы исследовали одновременную работу двух клиентов на разных радиоблоках с третьим клиентом в проводном сегменте сети. Общее число потоков было, соответственно, в два раза больше.

Производительность Wi-Fi в Asus RT-AC5300

Внутренняя архитектура роутера позволяет достаточно эффективно обслуживать и такой сценарий. В частности здесь уже явно появилось ограничение из-за гигабитной скорости проводного порта. В попытке поставить новый рекорд мы подключили третий компьютер двумя кабелями и настроили режим объединения портов на роутере и клиенте для получения линка в 2 Гбит/с (голубой цвет на графике). И это нам удалось — максимальная полученная суммарная скорость обмена данными между устройствами превысила 1700 Мбит/с. Тут поневоле задумаешься: а нет ли ограничений от процессоров клиентов?

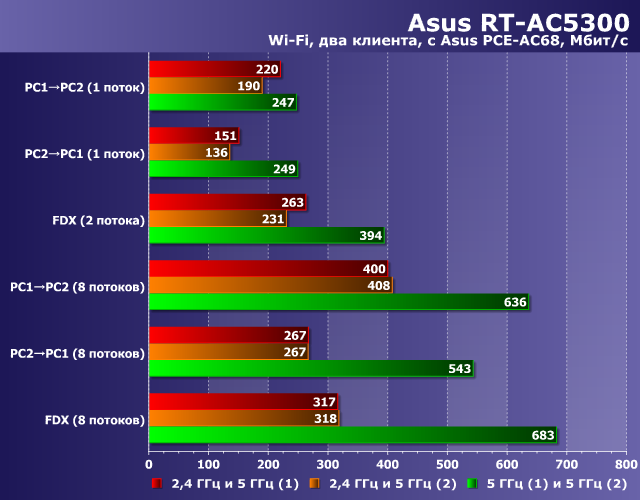

Третья группа тестов проводилась для оценки скорости обмена данными между двумя беспроводными клиентами. Сценарии использовались прежние.

Производительность Wi-Fi в Asus RT-AC5300

Результаты в этом сценарии ниже, чем при работе между сегментами WLAN и LAN, однако по абсолютным значениям показатели все-таки неплохие.

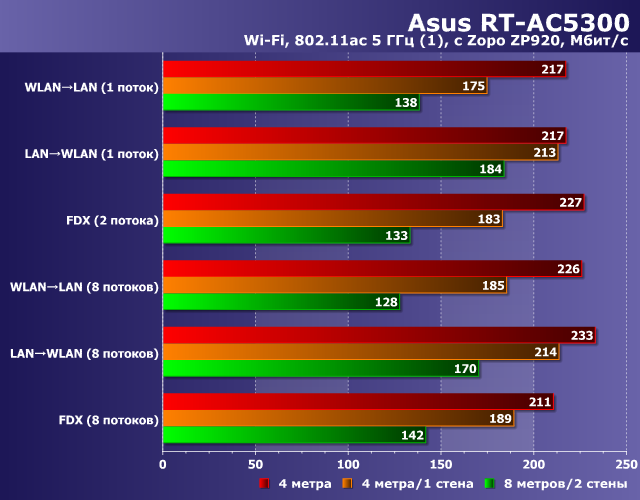

Для проверки качества покрытия сети мы использовали смартфон Zopo ZP920, оборудованный двухдиапазонным адаптером с поддержкой протокола 802.11ac. Он размещался в трех точках — четыре метра прямой видимости, четыре метра через одну стену и восемь метров через две стены. Подключение осуществлялось к первому радиоблоку на 5 ГГц. Тестирование на 2,4 ГГц провести было невозможно из-за большого числа соседских сетей в этом диапазоне.

Производительность Wi-Fi в Asus RT-AC5300

Напомним, что данный смартфон имеет только одну антенну и максимальная скорость соединения у него составляет 433 Мбит/с. В идеальных условиях одной комнаты мы получили более 200 Мбит/с реальной производительности. Удаление за одну стену снизило показатели не более чем на 20%. В третьей точке падение составило уже до 45%, но абсолютные значения оставались достаточно неплохими — от 130 до 180 Мбит/с в зависимости от сценария. В любом случае, работа смартфона на 5 ГГц гораздо более эффективная, чем на 2,4 ГГц, где максимальная скорость подключения составляет 150 Мбит/с, а реальная скорость в первой точке — от 70 до 105 Мбит/с.

Роутер оборудован портами USB 2.0 и 3.0, поддерживающими подключение накопителей для реализации некоторых функций NAS. В частности в локальной сети можно использовать протоколы SMB и FTP, а удаленно работать через AiCloud и FTP. Тестирование скорости проводилось с SSD, который подключался через адаптер к порту USB 3.0. Перед проведением измерений отключалась опция беспроводной точки доступа 2,4 ГГц, запрещающая работу порта на полной скорости. Были проверены оба протокола локального доступа и шесть файловых систем. Сценарий был только один — чтение и запись файла объемом 4 ГБ.

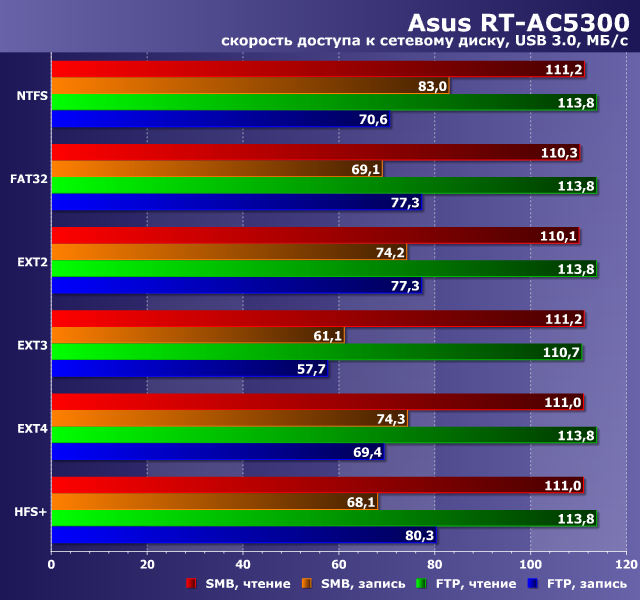

Производительность сетевого диска в Asus RT-AC5300

Как и с RT-AC88U, максимальные показатели на операциях чтения превышают 100 МБ/с. Запись в зависимости от протокола и файловой системы возможна на скоростях 60-80 МБ/с. Эти результаты позволяют сравнить роутер с массовыми моделями сетевых накопителей.

Учитывая конфигурацию роутера, большой интерес представляет собой температурный режим и энергопотребление роутера. Для определения температур мы использовали доступные в консоли команды чтения показателей встроенных датчиков процессора и радиоблоков. Потребление энергии оценивалось мультиметром «из розетки». В тестах загрузки файлов к роутеру подключался SSD через адаптер на USB 3.0. Температура окружающего воздуха во время тестов составляла около 21 градуса. Проверялись сценарии бездействия, маршрутизации L2TP, работы с беспроводными клиентами (на каждом радиоблоке и на 2,4 и первом 5 ГГц одновременно), загрузки файлов из сети, а также комбинация из маршрутизации, двух беспроводных клиентов и загрузки файлов. Длительность каждого теста составляла полчаса. Столько же времени длился перерыв между ними. Для температур приводятся максимальные значения, а для энергопотребления — средние.

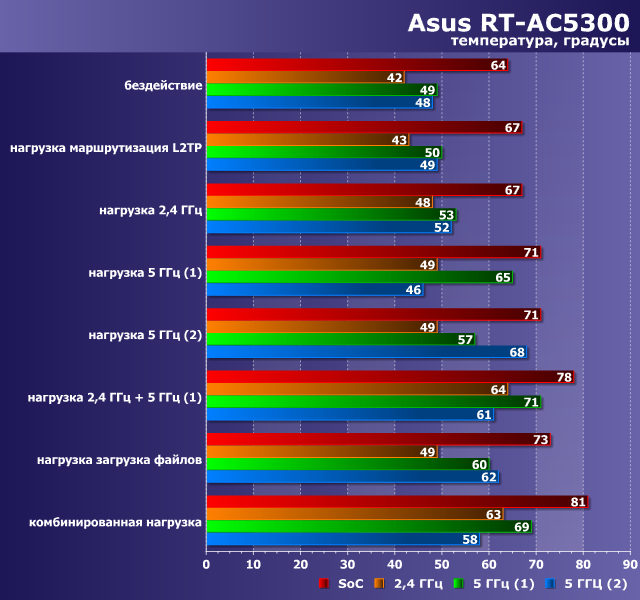

Температурный режим Asus RT-AC5300

Максимальная температура SoC во всех сценариях составляет около 80 градусов. Радиоблоки нагреваются не более чем до 71. В целом можно считать такие результаты вполне комфортными. Дополнительно мы провели тест на комбинированной нагрузке при повышенной до 24 градусов температуре окружающей среды и с увеличенным до трех часов интервалом. В этом случае чип нагрелся до 84 градусов, а самое горячее радио (первый блок на 5 ГГц) — до 76 градусов. В любом случае, устанавливать данную модель в стесненном или закрытом пространстве мы бы не рекомендовали. Впрочем, учитывая ее дизайн, такой вариант маловероятен.

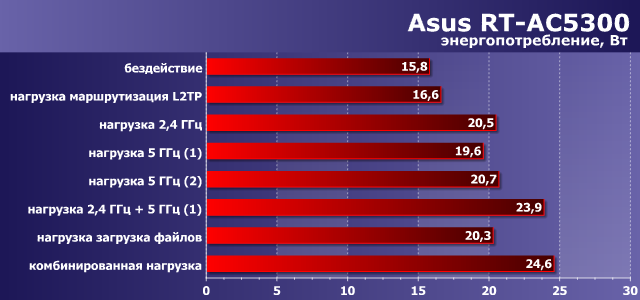

Энергопотребление Asus RT-AC5300

Энергопотребление устройства в зависимости от сценария составляет от 16 до 25 Вт. Это больше, чем у модели RT-AC88U. Дополнительно мы проверили первые два сценария с отключенными радиоблоками. «Экономия» в этом случае составила около 6 Вт.

Заключение

Выпуском роутера RT-AC5300 компания Asus еще раз подтвердила свое лидерство в сегменте домашних беспроводных маршрутизаторов. Это устройство имеет уникально высокую производительность в задачах обработки трафика, предоставляет гибкие возможности и отличную скорость при работе с беспроводными клиентами, а также способно эффективно выполнять некоторые задачи сетевого накопителя. Отличается модель и ярким дизайном корпуса, выделяющим ее среди конкурентов. Прошивка роутера имеет множество дополнительных сервисов, многие из которых нацелены на обеспечение дополнительной защиты сети пользователя.

После знакомства с устройством у нас появились некоторые замечания к конструкции корпуса, но в данном случае сложно считать их существенными.

Относиться к тому, что домашний роутер, пусть и самого верхнего уровня, стоит около 30 тысяч рублей, что сравнимо не только с хорошими смартфонами и планшетами, но и с настольными компьютерами и ноутбуками, можно по-разному. Для подавляющего числа пользователей в настоящий момент данная модель явно будет обеспечивать существенный запас и по скорости, и по возможностям. Придумать какие-то специфические задачи, которые способно решить только подобное устройство, тоже непросто. Так что, вероятно, назвать его «оптимальным» выбором не сможет никто. Заявление производителя, что это «лучший выбор для игр, трансляции 4К и умных домов» выглядит скорее как набор современных популярных трендов для увеличения продаж, чем отражением действительной ситуации. Впрочем, позиционирование и маркетинг никак не отменяют того факта, что перед нами великолепное по своим характеристикам устройство.

Думаем, что ни у кого нет сомнений в том, что старания инженеров и дизайнеров при создании Asus RT-AC5300 заслуживают нашей награды «Original Design» за февраль 2016 года.
