ADSL-модем Acorp Sprinter USB

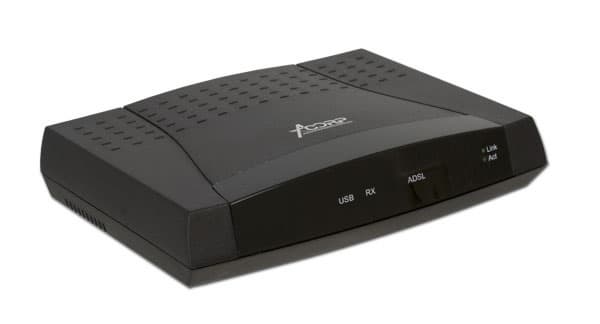

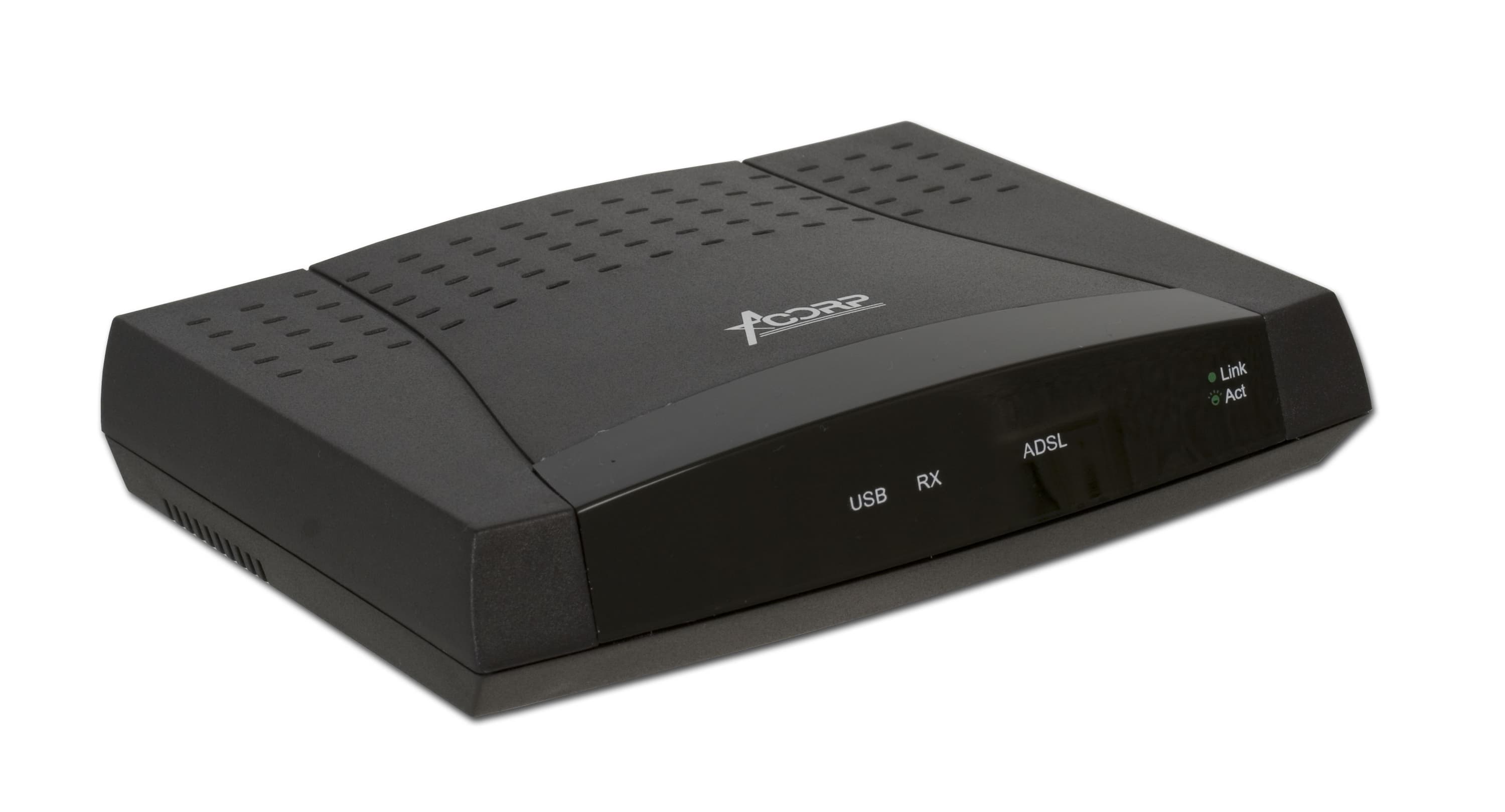

В этом обзоре будет рассмотрен ADSL-модем Acorp Sprinter USB.

Функциональные возможности устройства: ADSL-модем, подключающийся к компьютеру по USB-порту и получающий питание от него.

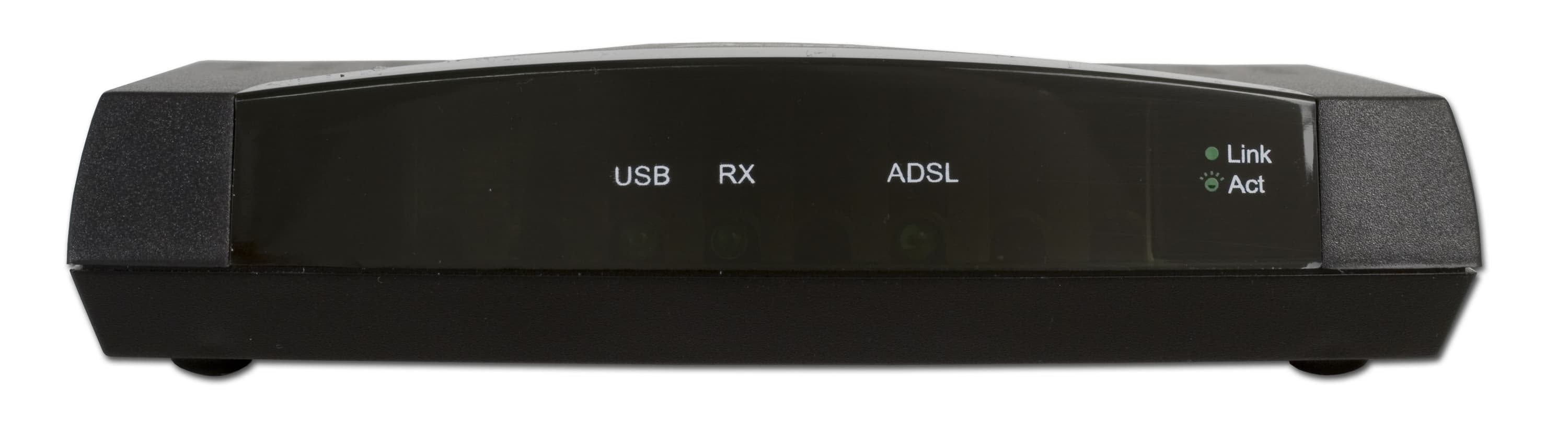

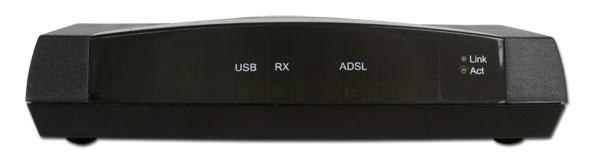

На устройстве расположены следующие индикаторы:

  • Индикатор USB-соединения (питания)
  • Индикатор приема данных
  • Индикатор состояния ADSL-соединения

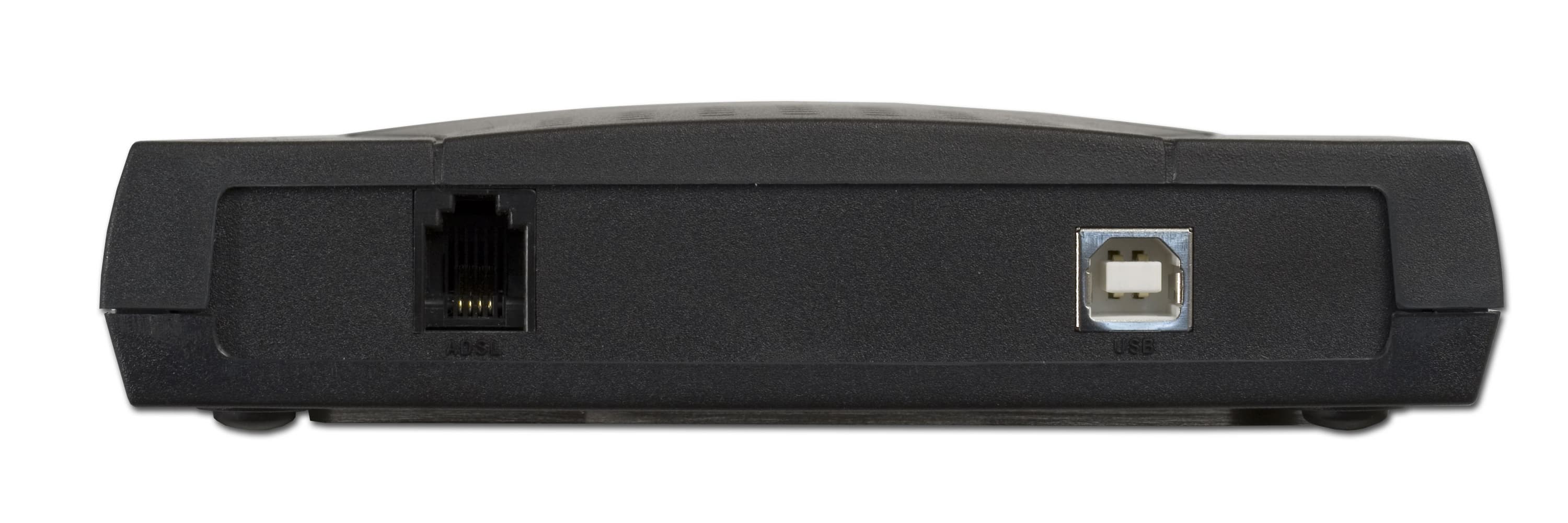

Сзади на устройстве расположены:

  • Порт WAN — RJ-11
  • Разъем для подключения USB-провода

Комплектация устройства:

  • Сам модем
  • Метровый USB-кабель
  • Диск с инструкцией (на русском) и драйвером под Windows
  • 2-хметровый кабель RJ-11 — RJ-11

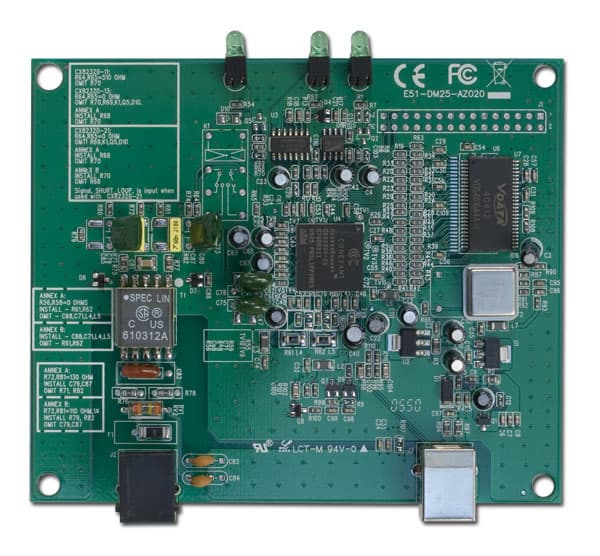

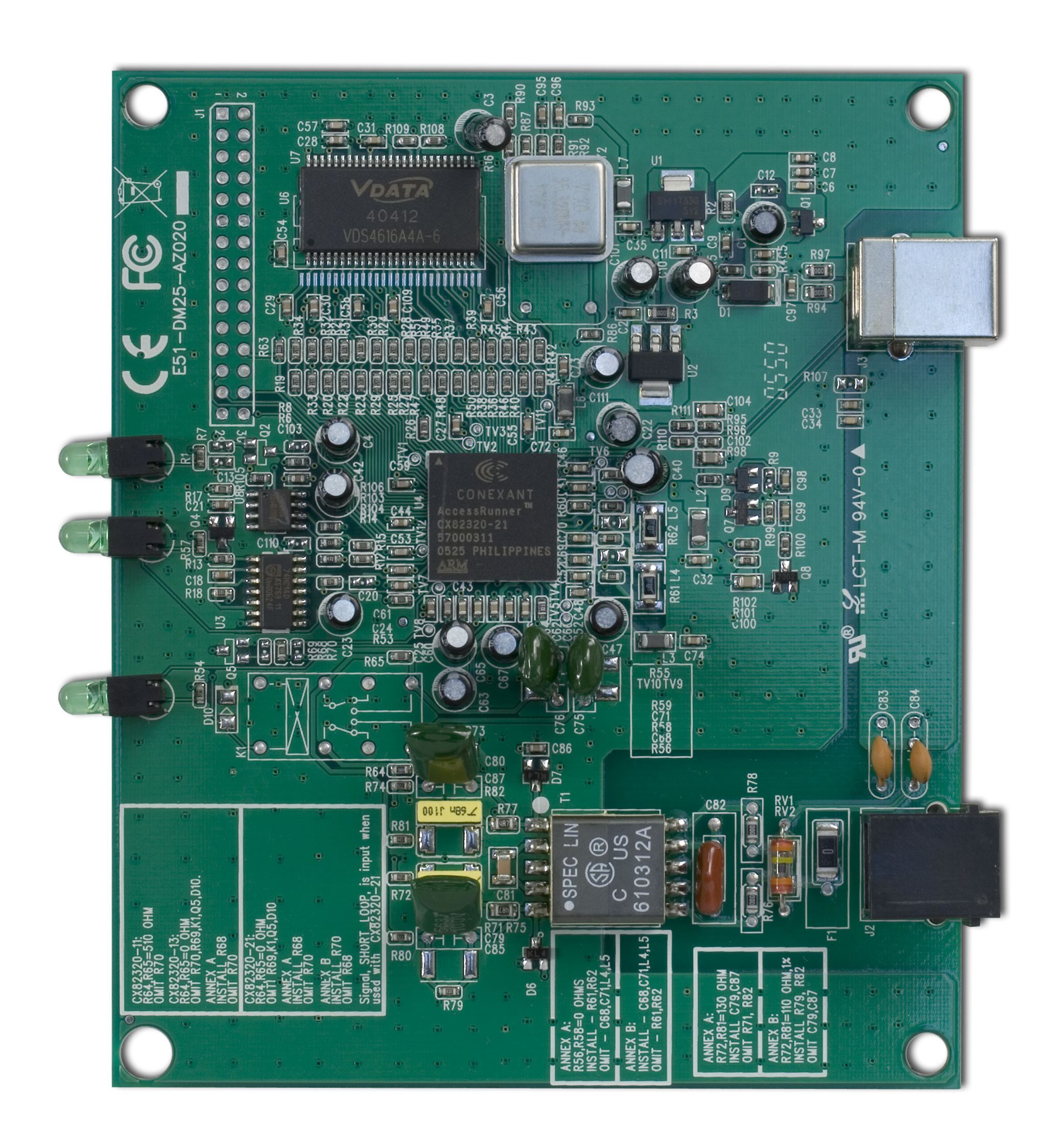

Вид изнутри:

Устройство выполнено на базе процессора Conexant CX82320 (поддержка Annex A и Annex B, питание от USB-шины, USB 1.1).

Также на плате установлено 2 Мбайт SDRAM-памяти Vdata VDS4616A4A-6.

Спецификация:

корпус пластиковый, допускается горизонтальная установка
исполнение Indoor
проводной сегмент
WAN тип ADSL (ITU Annex A)
количество портов 1
типы поддерживаемых соединений PPPoE да
PPPoA да
Bridge mode да
Routing over ATM да
Dynamic IP in 1483 Bridge Mode да
Fixed IP in 1483 Bridge Mode да
CLIP (IPoA) да
возможность задания размера MTU вручную да, возможно задание отдельно для входящего трафика и отдельно для исходящего
питание по USB-шине
дополнительная информация
версия драйвера 14032.099.074.000 3.25
размеры 115 × 142 × 28,5 мм

Приятно удивило не столько наличие документации на русском языке (ее наличие требуется для сертификации устройства в мин. связи "ССС") сколько наличие драйвера для данного модема по Linux, которые можно скачать с сайта производителя устройства.

Конфигурация:

Конфигурация устройства осуществляется с помощью утилиты настройки (в данном обзоре рассматривается интерфейс настройки под ОС Windows, интерфейс настройки под Linux не рассматривается).

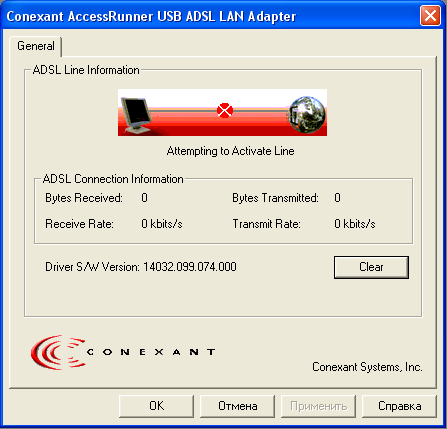

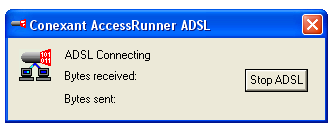

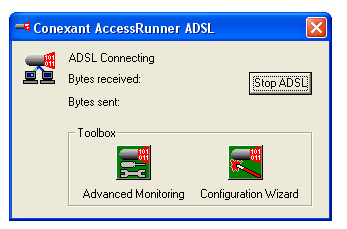

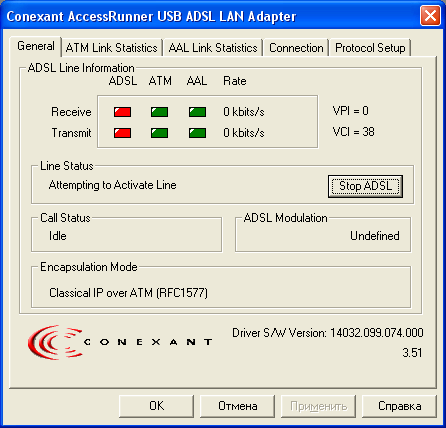

После установки драйвера устройства, в таскбаре появляется иконка утилиты настройки модема, щелкнув по которой запускается интерфейс настройки ADSL-модема

После нажатия сочетания клавиш"ALT+A", появляются дополнительные пункты

Пункт "Configuration Wizard" запускает пошаговый мастер настройки модема. Пункт "Advanced Monitoring" запускает стандартный интерфейс настройки

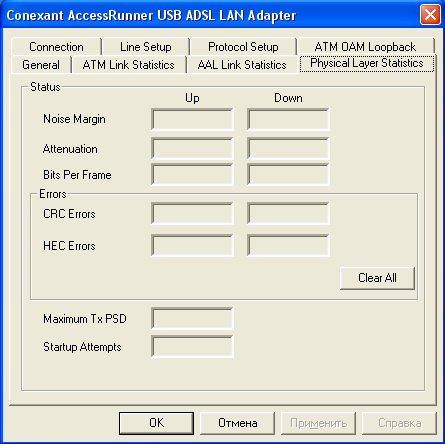

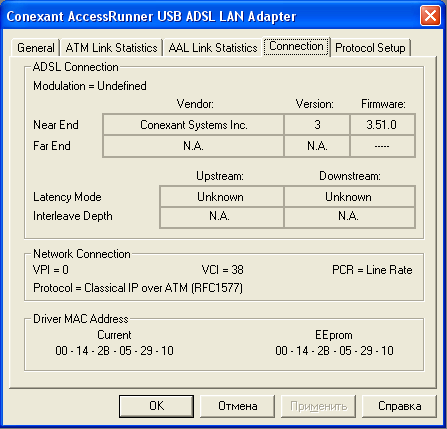

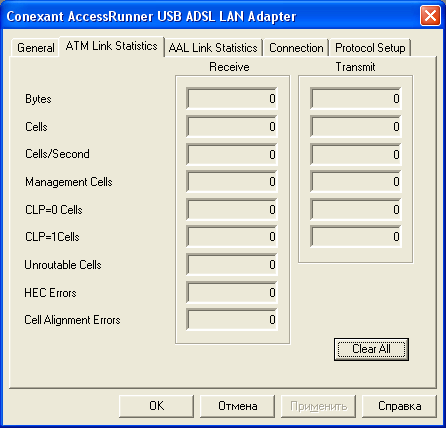

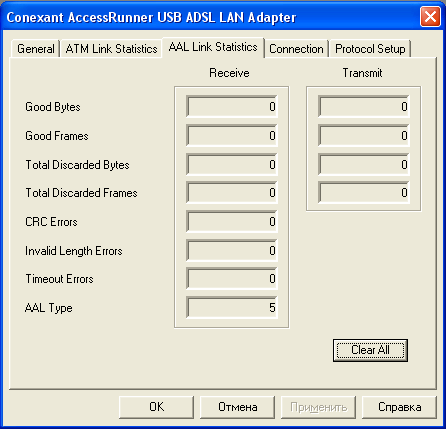

Очередное нажатие сочетания клавиш "ALT+A" открывает главное меню интерфейса,

которое по большей части предоставляет доступ к статистике устройства, а сами настройки занимают только одну вкладку из пяти

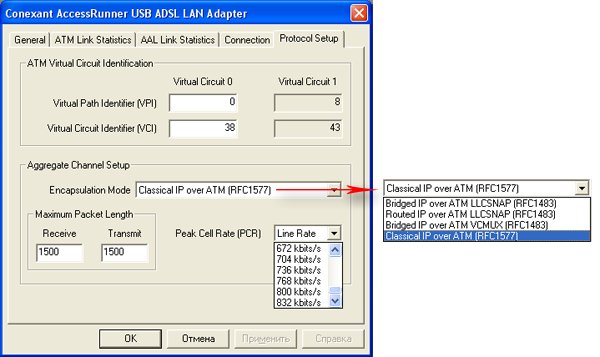

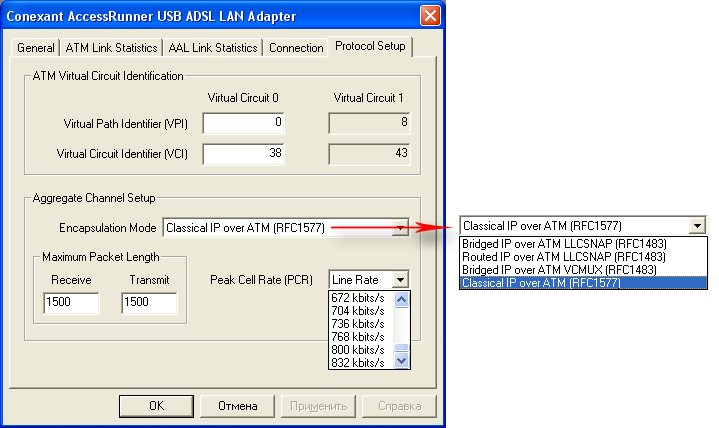

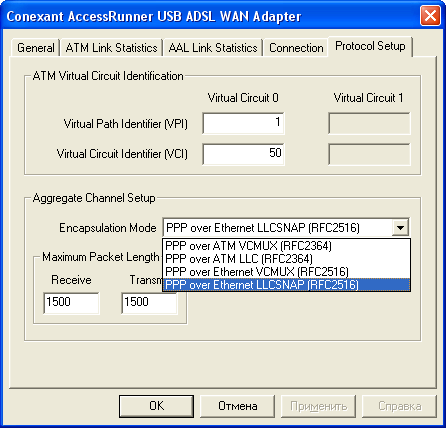

Здесь задаются параметры VPI/VCI — эта информация предоставляется провайдером услуг. Одновременно можно использовать только одну пару параметров VPI/VCI. Устройство также позволяет задать параметры MTU как для входящих, так и для исходящих пакетов.

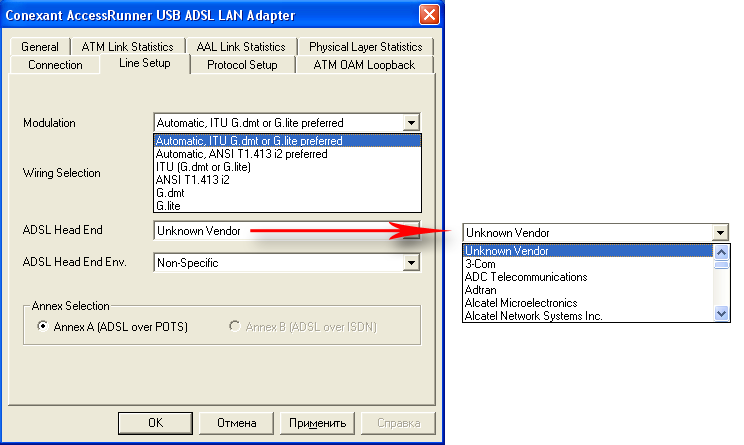

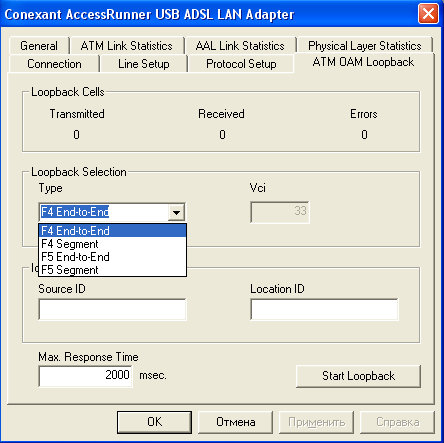

Впоследствии оказалось, что список настроек можно несколько расширить, нажав сочетание клавиш Alt+P.



Остается только гадать, почему об этих настройках и об этом сочетании клавиш (Alt+P) ничего не сказано в документации.

Практически все настройки модема задаются во время инсталляции драйвера, так что изменение каких-либо параметров может даже не потребоваться. PPPoE-соединение создается автоматически во время инсталляции драйвера (естественно, в случае использования подключения через PPPoE).

Никаких дополнительных настроек устройство не предоставляет. Параметры фильтрации трафика, IP-адреса, параметры маршрутизации задаются на клиентском компьютере.

Тестирование производительности:

Тестирование проводного сегмента:

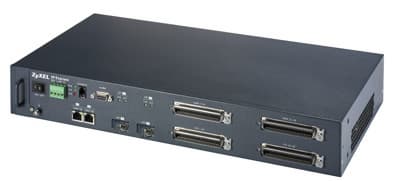

Для тестирования ADSL соединения применялся ADSL коммутатор ZyXEL IES-1248, предоставленный нам российским представительством компании ZyXEL.

Настройки DSLAM'а позволяют задавать время задержки передачи данных (interleave delay). Это время, указанное в миллисекундах, влияет на размер передаваемого за раз блока данных. Если это время установлено, например, в 10 мс — в единый блок собираются данные, пришедшие за 10 мс. Задержка используется для коррекции ошибок передачи с использованием алгоритма Reed-Solomon (метод Рида-Соломона) — этот алгоритм более эффективен при использовании больших блоков данных. Увеличение времени задержки позволяет увеличить размер единого блока данных как раз для более эффективной работы алгоритма Reed-Solomon. Увеличение времени задержки оправдывает себя при низком качестве телефонной линии и ее большой протяженности, на качественной телефонной линии небольшой длины выгоднее минимизировать задержки.

Значения Interleave delay устанавливаются отдельно для прямого и обратного каналов. Для того чтобы увидеть, как это изменение отражается на задержках связи достаточно воспользоваться утилитой Ping. При установке задержек на прямом и обратном каналах в 0 мс, Ping показывает время приема-передачи порядка 7~8 мс. При увеличении значений Interleave delay время приема-передачи увеличивается.

Так как длина нашей ADSL-линии составляет всего порядка двух — трех метров — мы можем ограничиться нулевым временем задержки (стандартное значение — 16 мс, на DSLAM'е от ZyXEL по умолчанию стоит значение — 4 мс). Исходя из предыдущего опыта тестирования различного ADSL-оборудования, максимальные скорости передачи данных были достигнуты при использовании нулевых задержек (режим Fast).

При тестировании в режиме ADSL, использовалась G.dmt модуляция, так как именно при ее использовании можно развить максимальную скорость в режиме ADSL.

Тест LAN-WAN — тестирование проводилось по этой методике

Максимальная скорость: 6,02 Мбит/с — хороший показатель, однако в полнодуплексном режиме скорость трафика снижается очень сильно (до 1,48 Мбит/с).

Посмотрим, как ведет себя трафик при уменьшении размера пакетов:



При уменьшении размера пакетов, скорость трафика значительно снижается. Распределение скоростей в полнодуплексном режиме остается примерно неизменным (в полнодуплексном режиме скорости в направлении LAN->WAN и WAN->LAN примерно равны).

Доступность:

Средняя розничная цена на рассматриваемое в статье устройство: Н/Д(0)



Выводы:

Рассмотренный ADSL-модем предоставляет стандартный набор возможностей, позволяющих произвести подключение к ADSL-линии. Что оказалось сюрпризом — наличие драйверов модема для ОС Linux.

К сожалению, сплиттер не входит в комплект поставки устройства, и его придется приобретать отдельно.

В настройках устройства есть пункт, позволяющий ограничивать максимальную скорость трафика, однако изменение этих параметров никак не сказалось на скорости, как входящего, так и исходящего трафика. Список отображаемых параметров можно немного расширить, нажав сочетание клавиш Alt+P, о котором в документации почему-то не говорится ни слова (среди этих параметров выбор типа модуляции сигнала).

На момент написания обзора, данный ADSL-модем можно приобрести по цене менее $25.

Плюсы:

  • Наличие драйверов для ОС Linux
  • Низкая стоимость
  • Отсутствие необходимости во внешнем блоке питания
  • Наличие документации на русском языке и сертификата Мин. Связи РФ (ССС)

Минусы:

  • Сплиттер не входит в комплект устройства
  • Ограничение трафика в настройках устройства не работает
  • О некоторых параметрах устройства ничего не сказано в документации (даже то, как в эти параметры попасть)



Оборудование предоставлено компанией Merlion
DSLAM предоставлен российским представительством компании ZyXEL
