Использование цифрового кабельного телевидения на примере оператора ОнЛайм

ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ — система телевидения, в которой передаваемый телевизионный сигнал представляет собой последовательность кодовых (цифровых) комбинаций электрических импульсов. При приеме цифровой телевизионный сигнал преобразуется в аналоговый с последующим воспроизведением изображения на экране обычного кинескопа.
Большой Энциклопедический словарь.

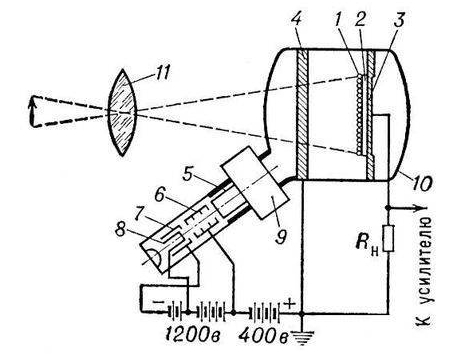

Телевидению уже более ста лет. Зарождение телевидения относится к 70-м годам прошлого столетия и в его основе лежит открытие фотоэффекта в селене, сделанное Уиллоуби Смитом в 1873 году. А в 1884 году Пауль Нипков изобрел сканирующий диск, что послужило толчком в развитии механического телевидения, которое пользовалось популярностью вплоть до 1930-х годов. Мало кто знает, но у истоков создания используемого сейчас электронного телевидения стояли именно наши соотечественники. Первую заявку на патентование «Способа электрической передачи изображения» подал 25 июля 1907 года профессор Петербургского технологического института Борис Розинг. А передача движущегося изображения на расстояние впервые в истории была осуществлена в 1928 году в Ташкенте нашими изобретателями Белянским и Грабовским. Однако, как это часто бывает, министерские чиновники сперва не разглядели в изобретении «телефота» практической пользы и первенство в развитии телевидения перехватили предприимчивые американцы. Созданный изобретателем-эмигрантом «иконоскоп» окончательно решил спор с механическим телевидением в пользу электронного.


иконоскоп

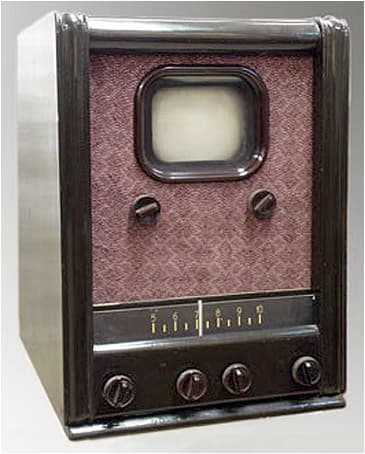

И все же, Страна Советов стала одной из первых держав, которая стала развивать телевидение повсеместно. Еще в 1936 году в СССР началась работа над грандиозным планом телефикации всей страны, а в марте 1939 года электрическое телевидение уже начало регулярное вещание. Первым в эфир был передан конечно же документальный фильм об открытии XVIII съезда ВКП(б).


первый советский телевизор

В начале 21 века на смену электронному телевидению, постепенно пришло цифровое, а количество транслируемых телеканалов увеличилось в геометрической прогрессии. Однако, с развалом экономики, наша держава заметно отстала в темпах развития цифрового телевидения от других развитых стран. К нам приход эры цифрового телевидения ожидается еще только в 2015 году, в то время как пользовательская сторона уже технически подготовлена к ее приходу. Полки магазинов полны современными телевизорами, которые не только способны принимать цифровой сигнал и воспроизводить его в высоком разрешении, но и могут работать с разными стандартами телевещания, такими как европейский DVB-T или японский ISDB. Лишь бы оно было, это вещание. Во многих семьях уже имеются телевизоры, способные отображать HD изображение с разрешением 720р и выше, а те, кто еще не обзавелся, наверняка только и ждут начала трансляции цифрового сигнала высокого разрешения, как повода для покупки нового телевизора.

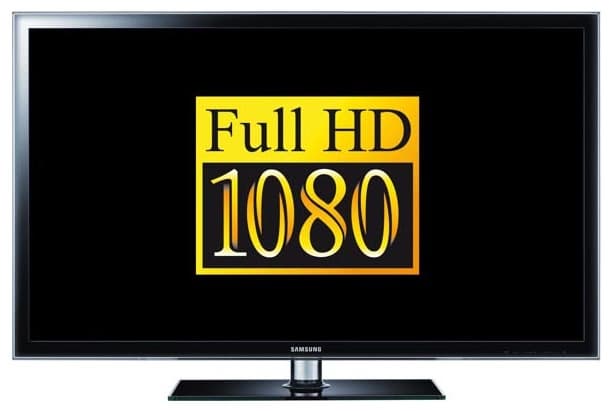

Full HD TV

Но ждать вовсе не обязательно, ведь уже сейчас существует несколько альтернатив эфирному вещанию. Самые распространенные из них, это, безусловно, спутниковое и кабельное телевидение.

Такое телевидение тем более интересно еще и тем, что предоставляет гораздо более широкий выбор телеканалов, чем мы годами привыкли «ловить» из Останкино. При подключении кабельного телевидения в дом врывается такое количество разнообразных развлекательных, познавательных и тематических программ, что поначалу голова буквально идет кругом.

Правда, для того, чтобы насладиться разнообразием телепередач, да еще и в цифровом качестве, придется совершить несколько дополнительных действий. Сейчас существуют два самых распространенных пути появления цифрового телевидения в наших квартирах. Так называемое спутниковое телевидение требует выбора, доставки, и, самое главное, установки внешней спутниковой антенны. Это достаточно утомительно, к тому же не редки случаи, когда «тарелку» просто некуда прикрепить на доме или она закрывает обзор соседу или это просто запрещено домовладельцем в силу тех, или иных причин. Также для принятия и обработки сигнала потребуется установка цифрового ресивера.

Другой вариант — это подписка каналов по IPTV (IP-Television). В этом случае тоже необходима декодирующая приставка, но не это самое главное. Вся суть приема IPTV заключается именно в приставке «IP» (Internet Protocol), что означает обязательное наличие проложенного в квартиру кабеля сети интернет. Безусловно, в большинстве городских квартир это сейчас вполне осуществимо, но все-таки желание смотреть телевизор вовсе не равно обязательному желанию подключаться к интернету. Кто-то может совсем не нуждаться в доступе к интернету, а кто-то привык пользоваться им из других источников. К тому же становится понятно и другое, что для присоединения ресивера к этому самому кабелю потребуется некое ответвление, ведь провод должен достичь не только телеприставки, но еще и самого компьютера, как минимум. Таким образом, в отдельно взятой квартире уже намечается, пусть и элементарное, но построение кабельной системы при помощи нескольких патч-кордов и сплиттера (фильтра для частотного разделения каналов). Ведь никто же не будет прокладывать в квартиру второй кабель специально для TV. А наличие любого дополнительного узла в виде хаба или сплиттера автоматически ведет к некоторой потере качества сигнала в сети провайдера, и, поверьте, этих хабов у него там предостаточно. Ваш сплиттер может стать последним звеном в цепи, которое ухудшит сигнал настолько, что придется выбирать между просмотром телевизора или скачиванием торрентов.

Таким образом, самым простым и логичным был и остается прием телевизионного сигнала через домашнюю антенну общего пользования, благо, что в каждом доме таковая имеется. Понимая это, провайдеры кабельного телевидения стараются максимально широко «внедриться» в домашние антенны жильцов. В свое время именно таким способом транслировали свой сигнал на большинство городских домов так называемые студии кабельного телевидения — мелкие провайдеры районного масштаба. Автор этих строк сам имел опыт работы в одной из таких студий в девяностые годы прошлого столетия. Чаще всего, для создания такой студии, у ЖЭКа арендовалось нежилое помещение или квартира на первом этаже, где устанавливалось трансляционное оборудование, несколько видеомагнитофонов и камеры. Фильмы показывались прямо с VHS-кассет в соответствующем тем временам качестве, а «живые» передачи снимались на камеры кустарным способом.

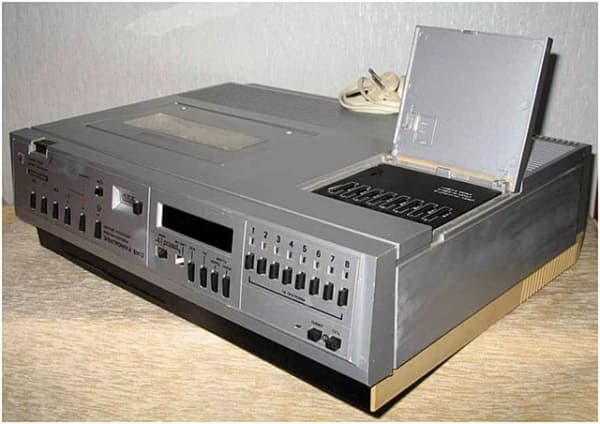

первый советский видеомагнитофон

Сейчас все изменилось до неузнаваемости: большинство тех мелких студий либо канули в лету, либо были поглощены крупными компаниями-провайдерами, которые пришли на их место с грамотными бизнес-планами и устойчивым финансированием. Одним из крупнейших провайдеров, которые предусмотрительно начали транслировать телевидение отдельно от интернета, заведя телевизионный сигнал в городские антенны квартир, стал московский ОнЛайм. На примере этого провайдера рассмотрим, насколько удобно, выгодно и вообще целесообразно сегодня пользоваться кабельным телевидением.

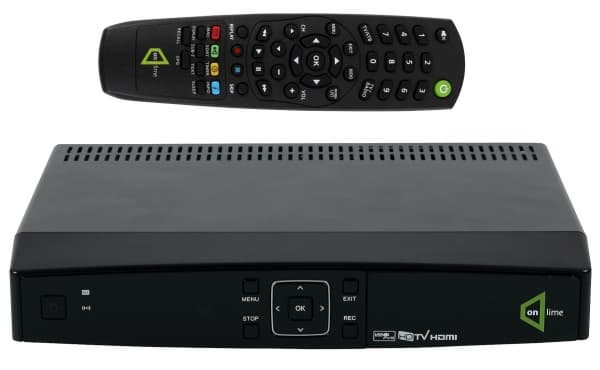

Как уже было сказано, трансляция телевизионного сигнала к абоненту осуществляется непосредственно через домашнюю антенну общего пользования по цепочке «спутник — приемник — мультиплексор — QAM-модулятор — абонентский приемник (STB)». Соответственно пользователю остается озаботиться приобретением лишь последнего звена этой цепочки — цифрового ресивера, который будет принимать цифровой сигнал, расшифровывать и преобразовывать для передачи непосредственно на телевизор. Поскольку сигнал со спутника транслируется в формате DVB-C, то ресивером для его приема является STB (Set-top-box), так называется абонентское устройство, принимающее, обрабатывающее и преобразующее в аналоговую форму сигнал DVB, совместимый с ТВ приемником.

onlime STB

Для подключения цифрового телевидения ОнЛайм необходимо приобрести комплект оборудования, в который входит такой ресивер. Его доставят на дом специалисты компании и подключат в тестовом режиме. Заявка обрабатывается в течение нескольких дней, но предусмотрена и услуга срочного подключения: за дополнительную плату в размере 600 рублей оборудование привезут и установят в день обращения. Тестовый режим означает, что в течение нескольких дней трансляция будет происходить бесплатно, за это время абоненту необходимо пополнить свой лицевой счет, чтобы началось действие платной подписки. Оплатить услуги можно как с помощью пластиковых карт через интернет, так и через уличные терминалы, салоны связи и даже с мобильного телефона. Всю необходимую информацию на эту тему можно найти на сайте провайдера. Ну а тем, кто интернетом не пользуется, вовсе не обязательно оставлять свои регистрационные данные в Личном кабинете или выбирать тарифный план — все эти сведения соберет заранее по телефону оператор, принимающий заявку. Это особенно удобно для пожилых людей, которые далеки от информационных технологий и которым нужно всего лишь качественное телевидение в доме. Кстати, подключить для них ОнЛайм-телевидение могут и их родственники.

Комплект оборудования под названием «OnLime станция» доступен к приобретению у провайдера в двух вариациях: со встроенным жестким диском и без него. Рассмотрим подробнее комплект со встроенным жестким диском емкостью 500 ГБ.

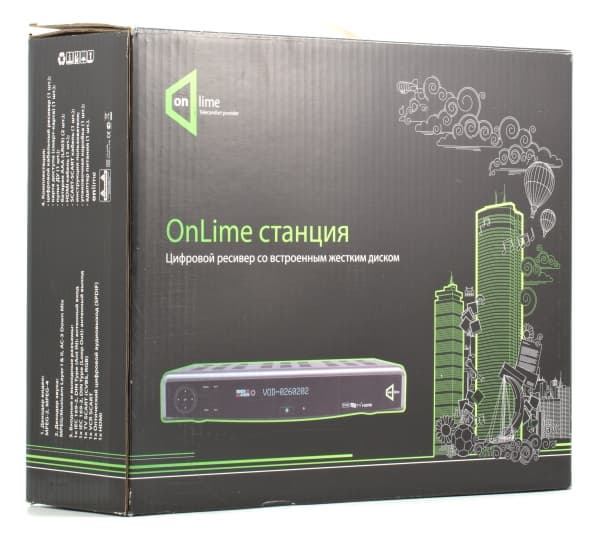

Комплект поставки

упаковка onlime станция

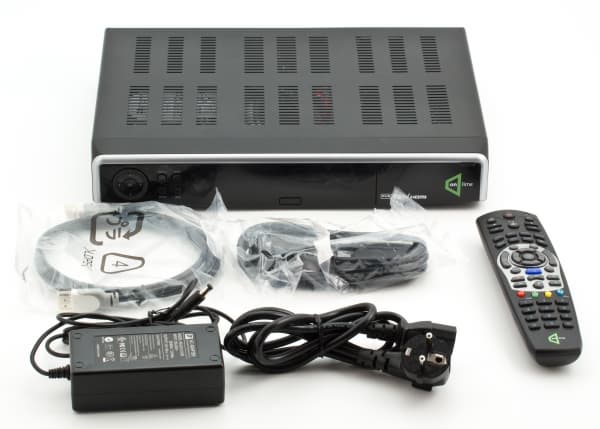

В коробке найдется все необходимое для подключения, докупать ничего не придется. Для подсоединения приставки к телевизору в комплекте предусмотрены два варианта кабелей: кабель HDMI—HDMI, а также SCART—SCART для тех телеприемников, у которых разъем HDMI отсутствует.

  • Ресивер
  • Смарт-карта
  • Пульт ДУ с элементами питания
  • Адаптер питания
  • Кабель SCART—SCART
  • Кабель HDMI—HDMI
  • Руководство пользователя

комплектация onlime станция

Внешний вид и подключение

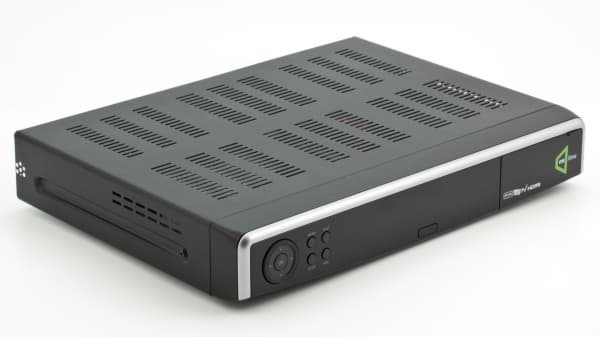

Сама приставка представляет собой стандартный моноблок горизонтального форм-фактора с размерами 337×250×53 мм. Черный металлический кожух придает ей сходство с видеомагнитофонами прошлых лет.


onlime ресивер

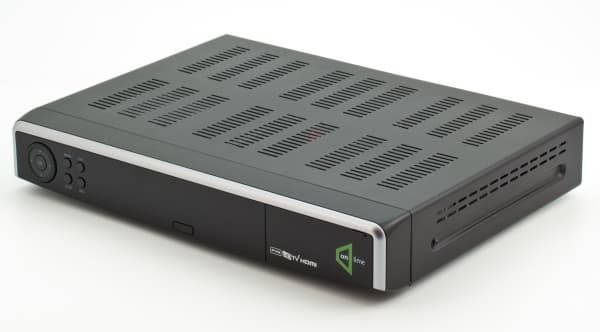

Множество вентиляционных отверстий в металле не случайно: при эксплуатации ресивер заметно нагревается, так что предпочтительно размещать его в местах, где имеется достаточно пространства для вентиляции.


onlime ресивер

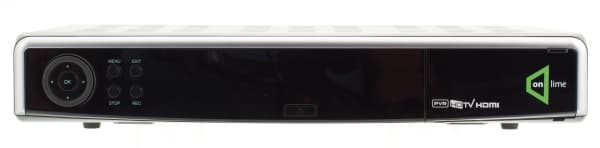

На передней панели расположены клавиши, дублирующие все самые основные действия на случай использования приставки без пульта дистанционного управления: Меню, Выход, Стоп и Запись. К тому же панель оборудована пятипозиционным джойстиком с вписанной в середину клавишей ОК, выполняющей функцию «Ввод».


onlime ресивер передняя панель

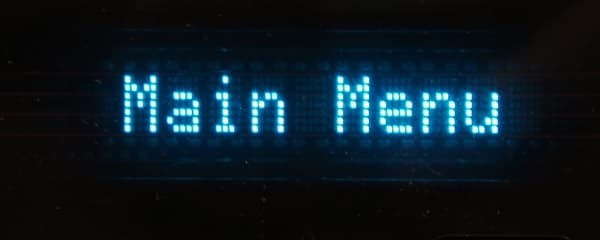

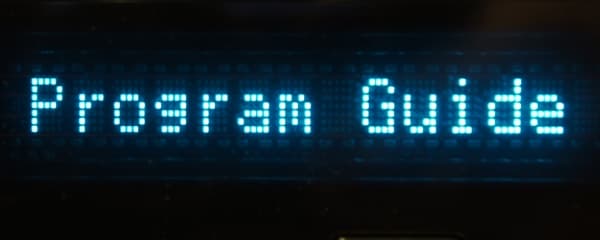

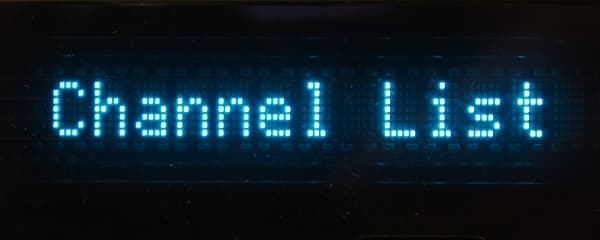

На электронном табло отображается примитивная индикация производимых действий, но она не слишком востребована — основным «табло», конечно же, является экран самого телевизора.


onlime ресивер табло

onlime ресивер табло

onlime ресивер табло

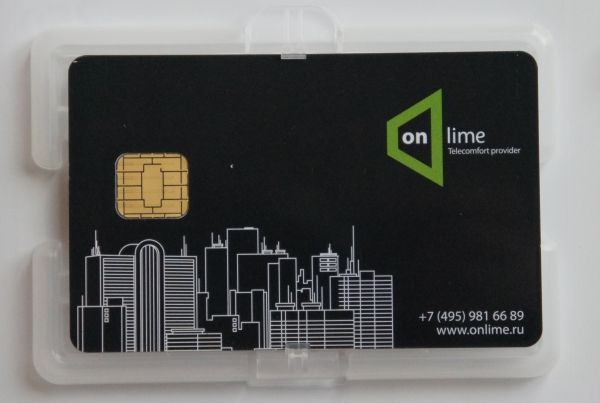

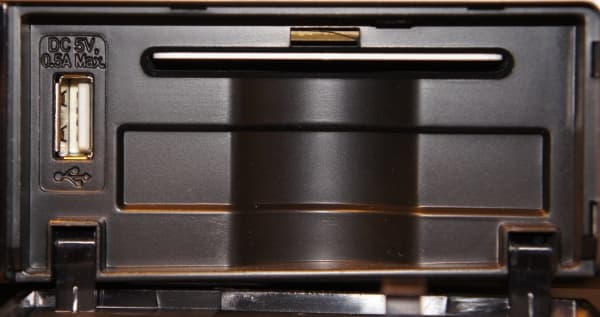

Смарт-карта, являющаяся ключом к разблокированию транслируемого контента, вставляется в специальный слот под крышкой один раз и о ней надолго забываешь. Тут же, под крышкой, расположился стандартный разъем USB, служащий портом для подключения внешних накопителей типа флэшки или внешнего хард-диска.


onlime смарт-карта

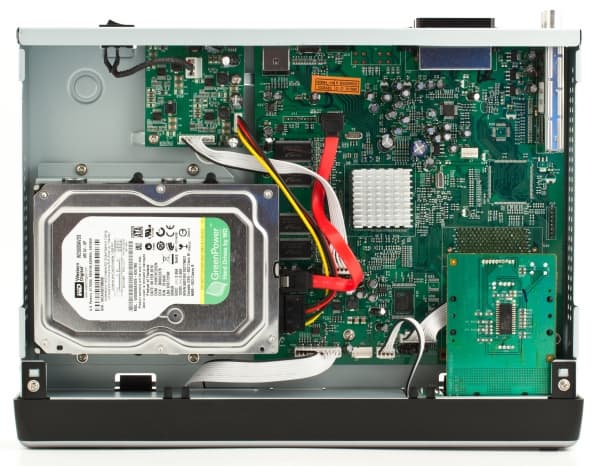

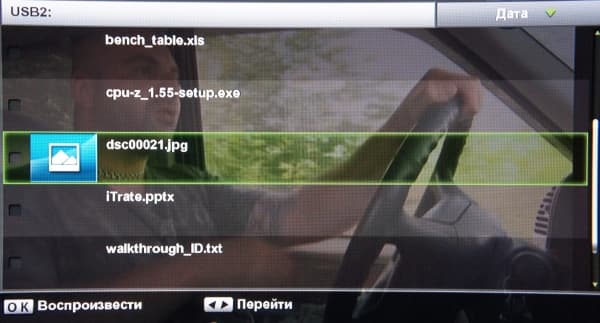

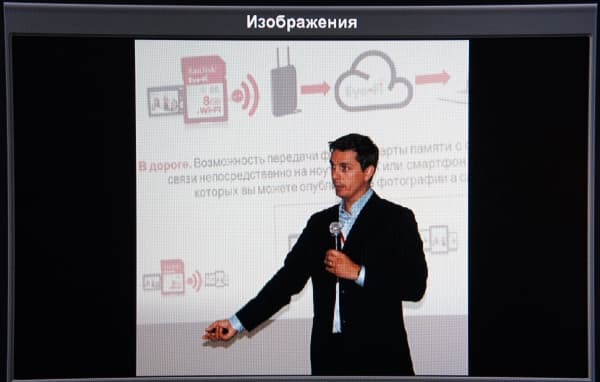

Однако никаких файлов кроме JPEG считать с них не удастся — система не понимает никаких других расширений: ни .AVI, ни .PDF ни даже .TXT. Все, для чего может использоваться здесь внешний накопитель, это просмотр фотографий — и то, только если он отформатирован в FAT (система NTFS не будет распознана вовсе). Попытка записать передачу на внешний носитель не удалась. Очевидно, система настроена хитрым образом на работу лишь с одним винчестером, и он здесь уже встроен.


onlime жесткий диск

Однако производитель заверяет, что система без встроенного жесткого диска умеет также полноценно работать с внешним, то есть ставить на паузу трансляцию и записывать фильмы и передачи для дальнейшего просмотра. Кстати, сам контент поставляется уже в зашифрованном виде и распространить его или, даже, просто считать на компьютере не представляется возможным. Да, собственно, и сам такой жесткий диск компьютер не распознает, потому что тот будет автоматически отформатирован приставкой в файловой системе ext3.


onlime внешний жесткий диск

onlime читает jpg

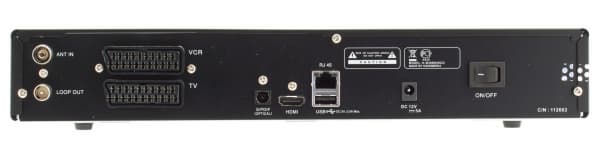

Задняя панель содержит следующие разъемы:

  • Ant In — разъем для подключения ресивера к антенному кабелю
  • Loop Out — разъем для подключения антенного входа телевизора к антенному кабелю
  • SCART для VCR — подключение к ресиверу других устройств (например DVD-рекордер)
  • SCART для TV — разъем для подключения ресивера к телевизору
  • S/PDIF (Optical) — для подключения ресивера к оптическому входу S/PDIF аудиосистемы
  • HDMI — подключение ресивера к телевизору с помощью кабеля HDMI
  • USB — подключение внешней USB-памяти
  • Питание — для подключения блока питания (12 В)
  • On/Off — включение/выключение ресивера

onlime ресивер передняя панель

Здесь все стандартно, знакомо и поддается логике: если телевизор оснащен HDMI-входом, то ресивер следует подключать при помощи комплектного кабеля HDMI—HDMI для обеспечения наилучшего качества изображения. Если нет, то остается соединять при помощи кабеля SCART—SCART, опять же входящего в комплект. Антенный кабель вставляется в разъем Ant In и производится включение нажатием ON.

Меню

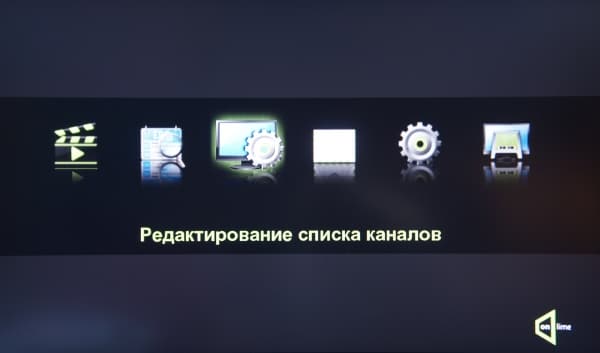

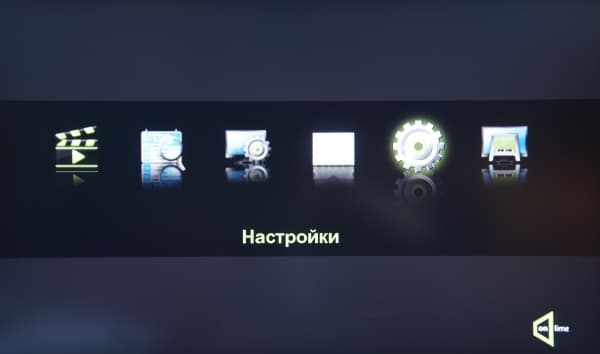

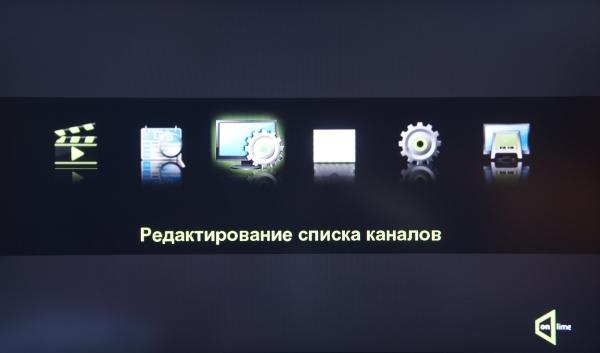

Главное меню дает доступ к основным функциям системы, таким как программа передач, редактирование списка каналов, воспроизведение записей и настройки.


onlime ТВ основное меню

onlime ТВ основное меню

Просмотр

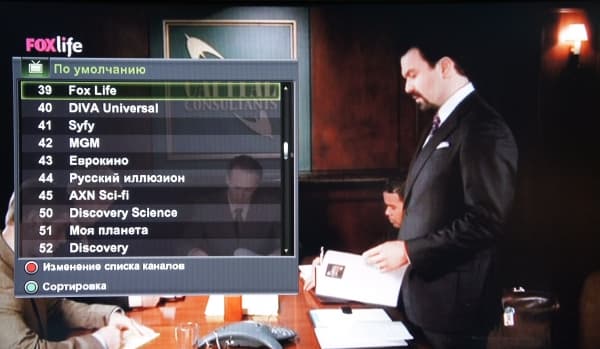

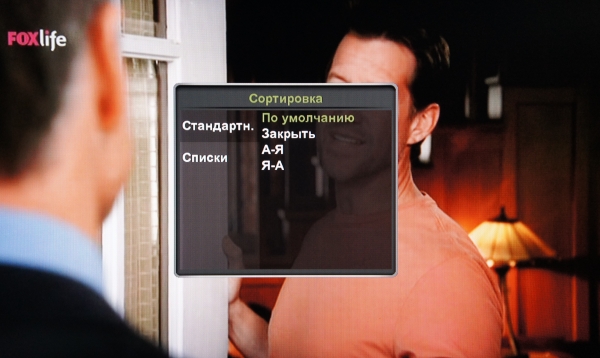

При включении/переключении каналов на экране телевизора несколько секунд отображается название канала и его номер, порядок нумерации каналов можно изменить по своему усмотрению, для этого служит меню изменения списка каналов и сортировки.


onlime ТВ сортировка каналов

onlime ТВ сортировка каналов

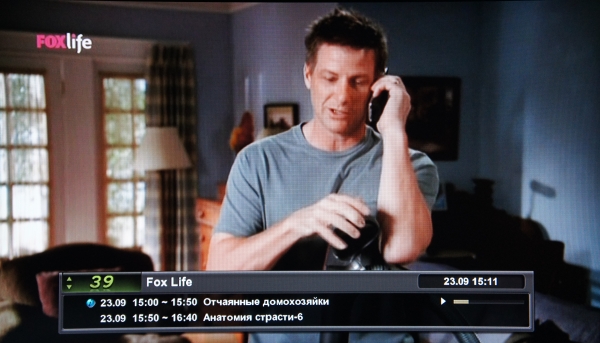

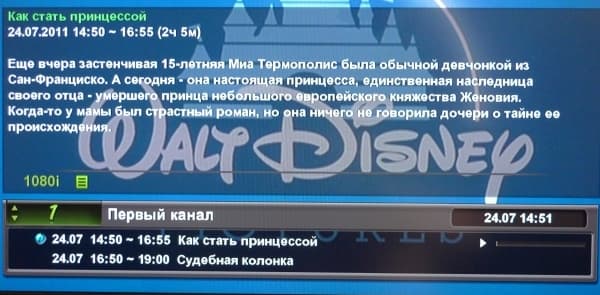

При нажатии на клавишу Info появляется прозрачное информационное окно, в котором содержится информация о названии канала и передачи, текущее время и время трансляции, а также информация о времени, прошедшем с начала трансляции передачи и информация о передаче, идущей следующей. При повторном нажатии клавиши Info информационное окно еще больше расширяется, показывая краткое описание текущей передачи.


onlime информация о программе тв

onlime информация о программе тв

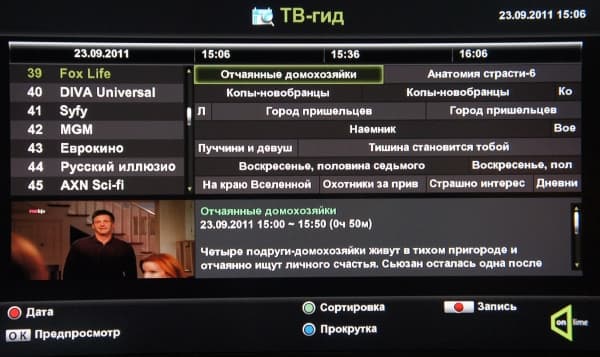

Кнопка Guide открывает окно ТВ-гида — телепрограммы на неделю вперед, содержащей подробную информацию обо всех передачах по всем каналам со временем их трансляции и возможностью предпросмотра текущих.


onlime телепрограмма ТВ-Гид

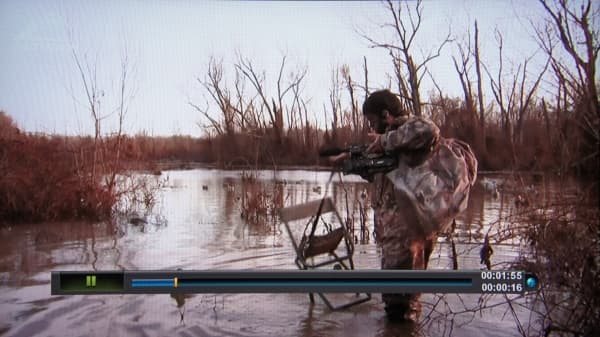

Чрезвычайно удобна в использовании и доступна по нажатию одной кнопки функция, известная как Timeshift, которая позволяет ставить телепрограмму на паузу и продолжать просмотр позже с того же места, причем с возможностью ускоренной перемотки вперед и назад. Перемотка назад возможна максимально на один час.


onlime ТВ пауза

Запись и воспроизведение

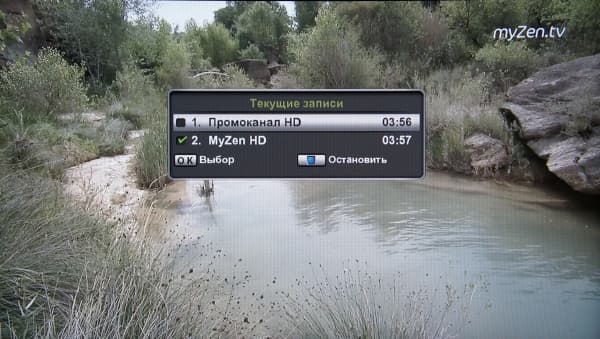

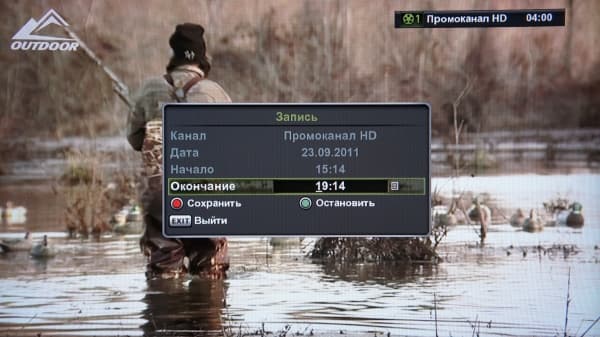

Можно мгновенно начать запись текущей передачи нажатием одной кнопки и затем переключиться на любой другой канал. Его также возможно поставить на запись. Всего встроенный видеопроигрыватель позволяет записывать на двух каналах одновременно.


onlime ТВ запись

onlime ТВ запись с двух каналов

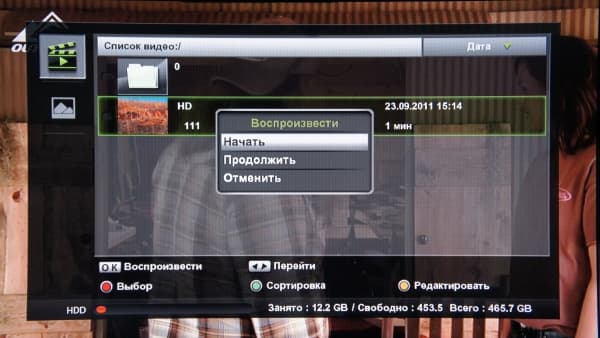

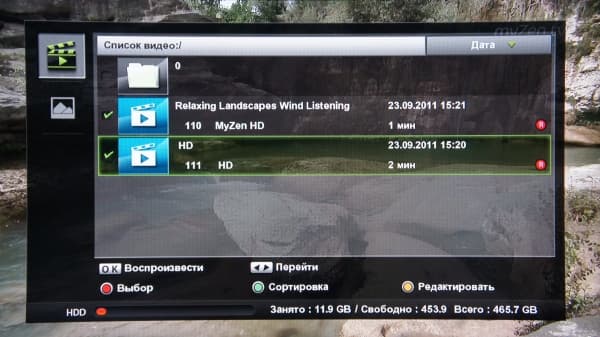

Нажатие кнопки Recorded List открывает список записанных файлов, причем те, которые записываются в текущий момент, отмечены значком. Просмотром записей можно управлять стандартными действиями: Вперед, Стоп, Пауза, Ускоренная и замедленная перемотки. Объема свободного дискового пространства может хватить примерно на 200 часов записи обычного канала или 80 часов записи канала HD.


onlime ТВ recorded list

onlime ТВ воспроизведение записи

Настройки

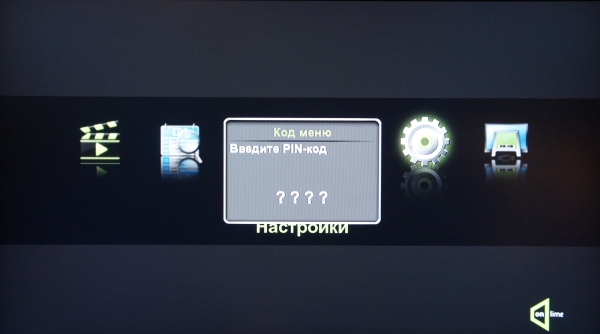

Система обладает разветвленным меню настроек.


onlime ТВ настройки общий вид

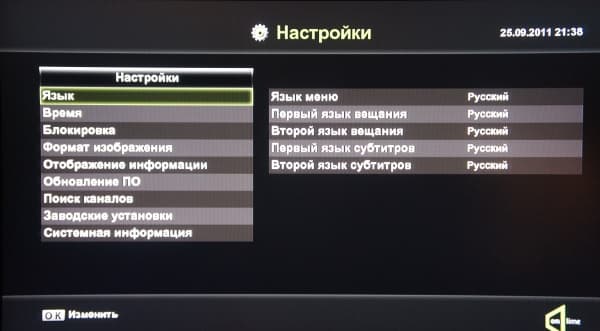

Язык можно выбрать для меню, вещания и субтитров, причем можно настроить и второй язык вещания на тот случай, если первый язык не поддерживается каналом. Онлайм станция поддерживает вещание каналов на иностранных языках. Нужно лишь переключить звуковую дорожку, чтобы посмотреть фильм или передачу на языке оригинала. Очень удобно для изучающих иностранные языки и ценителей, не желающих терять за переводом оригинальный слог автора.


onlime ТВ настройка языка

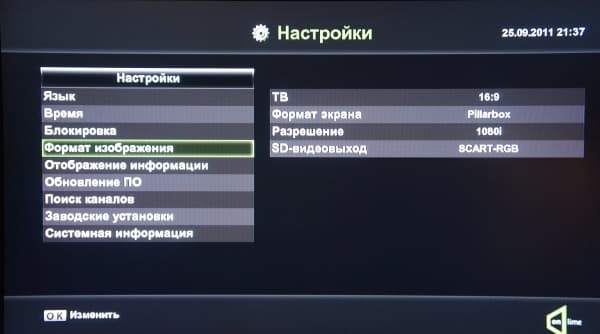

В разделе Формат изображения можно выбрать подходящий для телевизора формат 4:3 или 16:9, а также подобрать формат экрана 4:3 TV — Auto, Letterbox или по центру, 16:9 TV — Auto, Pillarbox и Pan and scan.


onlime ТВ настройка формата

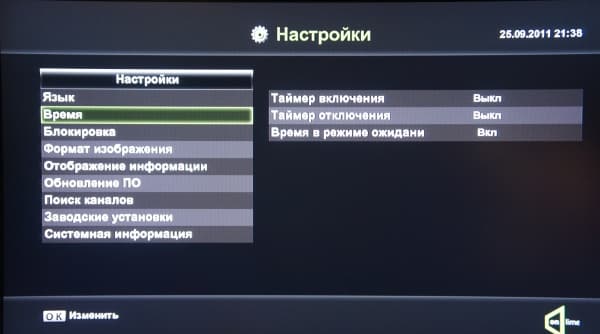

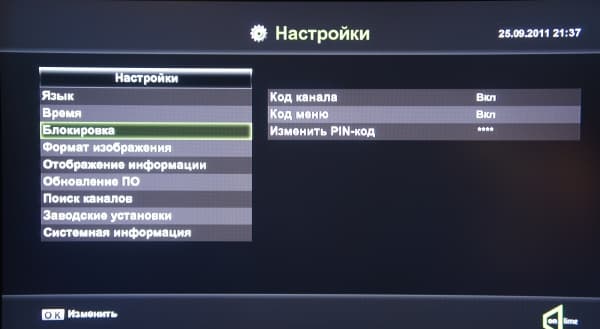

В разделе настроек также можно настроить таймеры включения/отключения ресивера в заданное время, прозрачность окон, запустить автоматический или ручной поиск каналов, сменить PIN-код или обновить программное обеспечение ресивера.


onlime ТВ таймер

onlime ТВ блокировка

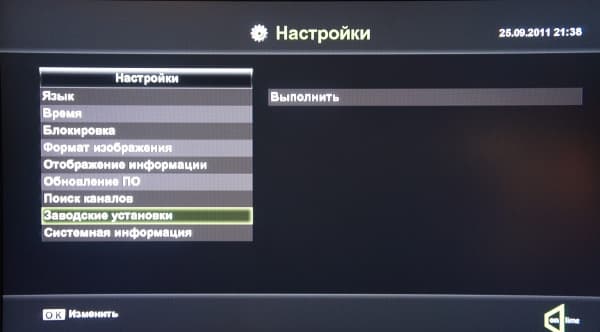

Возврат к заводским установкам сотрет все пользовательские настройки и произведет процесс начальной настройки ресивера. Это и хорошо и одновременно плохо. Хорошо, что в принципе имеется возможность вернуться к заводским настройкам, но плохо, что это можно сделать лишь программно и лишь при помощи пульта ДУ. Аппаратного сброса настроек, к сожалению, у ресивера не предусмотрено и, если докрутить настройки настолько, что изображения на экране не будет видно, то и возврат к заводским настройкам выполнить будет невозможно. К сожалению, мы легко смогли добиться такого результата, всего лишь выставив формат изображения в разрешении 1080p.


onlime ТВ возврат к заводским настройкам

Выбор каналов и тарифы

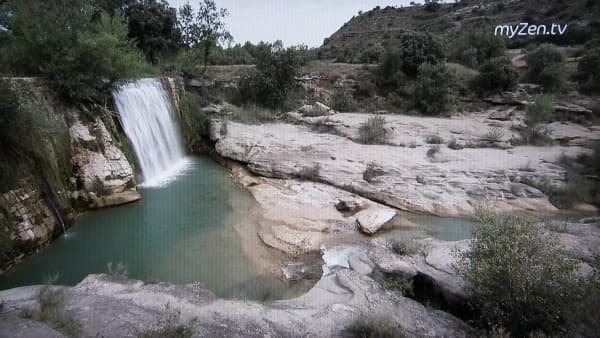

Сами передачи транслируются по каналам двух типов: основная масса каналов передается в изображении стандартной четкости — 720×576 пикселей (91 SD-сервис) и 13 HD-каналов передается в разрешении 1920×1080 пикселей (13 HD-сервисов). Пользователю предоставляется выбор в подключении между двумя пакетами: «Базовый» и «HD». В базовый пакет входят все 91 SD-канал и два промо-HD для демонстрации преимуществ HD-изображения. Промо-каналы не слишком информативны и особого интереса не представляют, демонстрируя лишь картинки и природные пейзажи.


onlime ТВ промо-канал

Пакет «HD» предоставляет доступ ко всем перечисленным каналам пакета «Базовый» плюс еще к 12 каналам, транслируемым в высоком разрешении 1920×1080. Среди них найдется тематика моды и спорта, кино и музыки, а также непременные Discovery, Animal Planet и National Geographic в разрешении Full HD. Стоимость пакетов на момент написания статьи равняется 250 и 500 рублей в месяц за «Базовый» и «HD» пакеты соответственно. Никаких других пакетов, в том числе и популярной эротической тематики, не предусмотрено.


onlime ТВ пакеты

Из сопутствующих услуг при подключении телевидения ОнЛайм стоит упомянуть возможность аренды оборудования, а также опцию Мультирум, которая позволяет за дополнительную плату подключить к цифровому телевидению ОнЛайм до 3 телевизоров сразу.

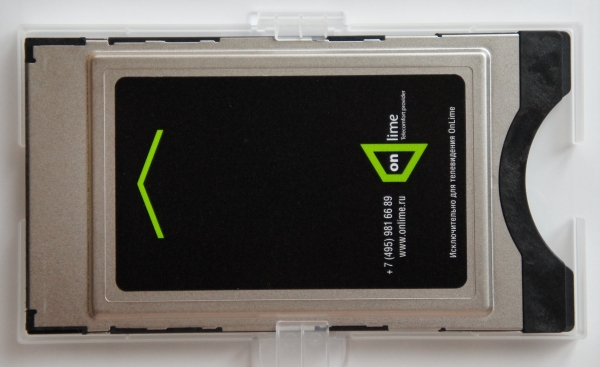

Стоит особо отметить еще одно интересное предложение оператора, которое называется OnLime TeleCARD. Суть его в том, что обладатели современных телевизоров со встроенным цифровым тюнером DVB-C могут обойтись без покупки ресивера, а приобрести лишь смарт-карту и SmarCAM-3 Secure Conditional Access Module к ней. Достаточно лишь вставить модуль с активированной смарт-картой в специальный слот телевизора и наслаждаться просмотром цифрового телевидения.


SmarCAM-3 Secure Conditional Access Module

onlime ТВ смарт-карта

Выводы

На примере услуги московского провайдера ОнЛайм мы рассмотрели современные возможности цифрового кабельного телевидения. Вывод по итогам напрашивается самый простой: подключение цифрового кабельного телевидения целесообразно и вполне оправдано по нескольким причинам. Во-первых, кабельное телевидение сейчас предоставляет гораздо большее количество каналов на любую тематику, чем эфирное. Во-вторых, стоимость подписки на пакет кабельного телевидения не сильно выше абонентской платы за эфирные каналы. Ну и, в-третьих, качество приема и изображения при подключении кабельного телевидения гораздо выше, особенно если речь идет о трансляции передач в HD-разрешении. Впрочем, не так уж и долго осталось ждать того момента, когда цифровое телевидение выйдет в широкий эфир. До 2015 года рукой подать, поживем — увидим.

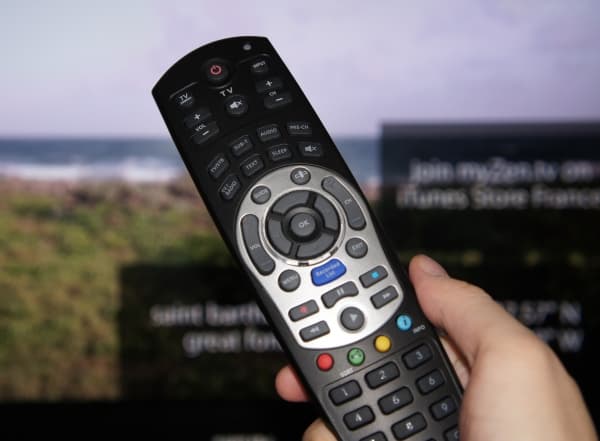

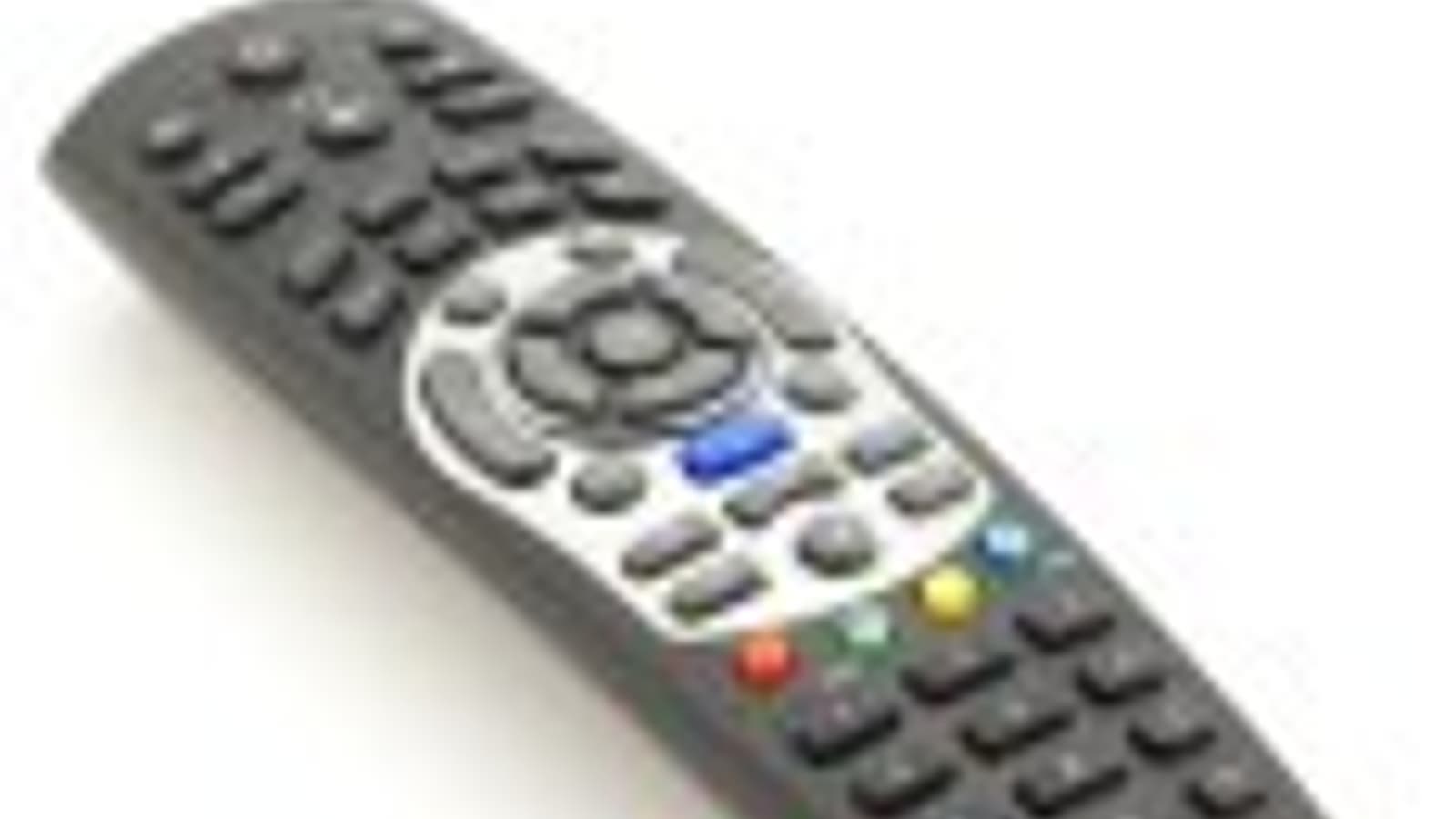

onlime ТВ пульт ДУ

Плюсы:

  • Простота подключения
  • Качественный прием
  • Удобная телепрограмма
  • Невысокая цена

Минусы:

  • Скудность выбора тематических пакетов
  • Отсутствие аппаратного сброса настроек
