Аппаратная переделка RADEON X800 PRO в X800 XT Platinum Edition

Вот мы и подошли к самому интересному!

Еще в первом обзоре было отмечено сходство карт X800 PRO и XT по части дизайна. По сути, мы отмечали, что это одна и та же карта, только с разными ядрами и памятью. Так ли это на самом деле? Давайте, сравним PCB детально:

Как мы видим, различия лишь в наличии (отсутствии) элементной базы, сопровождающей ATI RAGE THEATER, который есть на X800 XT, и его же нет на X800 PRO.

Посмотрим на обратную сторону.

Различий нет.

Итак, детальный осмотр PCB нам показал, что действительно различия нужно искать только в самом чипе. Платы идентичны (за исключением наличия или отсутствия поддержки VIVO). Вот еще раз даны общие виды PCB:

X800 PRO

X800 XT

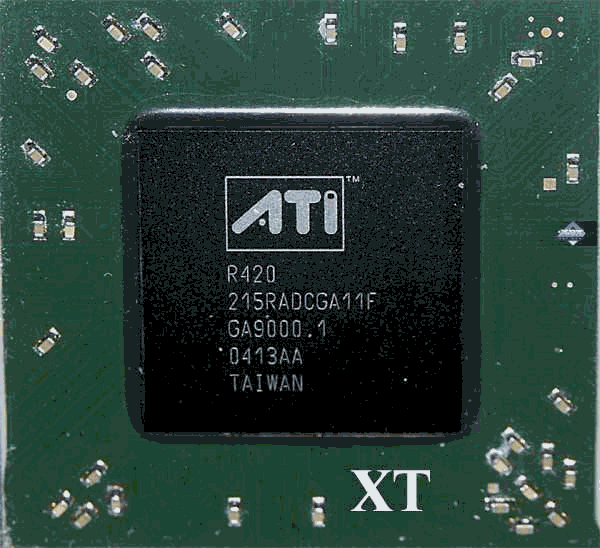

Давайте глянем на GPU:

Что мы заметили? Вверху справа есть некий массив точек, типа контактов для соединения их мостиками (вспоминаем все AMD Athlon и попытки разблокирования множителя соединением таких же контактов). На PRO видна некая точка между левыми контактами, которой нет на XT.

Да, разгадка здесь. В Сети уже есть материалы, согласно которым именно в этих контактах нашли способ разблокирования 4-х конвейеров у PRO, чтобы превратить чип в XT.

Точка, которая видна на PRO (между верхним нижним левыми контактами) — это след от лазера, который разрезал соединение между контактами. Таким образом, для превращения PRO в XT надо соединить эти контакты, а затем прошить BIOS от XT.
