Обзор кинотеатрального 4К DLP-проектора BenQ W5700

Паспортные характеристики, комплект поставки и цена

Технология проецирования DLP, 6 сегментов в светофильтре (RGBRGB), скорость 4×
Матрица один чип DMD, 0,47″
Разрешение 3840×2160 (4К) в режиме эмуляции (XPR), 1920×1080 физическое разрешение матрицы
Объектив 1,6×, F1,81—F2,10, f = 14,30—22,9 мм, 11 элементов, 6 групп
Источник света ртутная лампа высокого давления (UHP), 240 (245) Вт
Срок службы лампы 4000/8000/10000 ч в зависимости от режима
Световой поток 1800 ANSI лм
Контрастность 100 000 : 1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 1524 мм (1800—2348 мм)
максимум 5080 мм (6000—9652 мм)
Интерфейсы
  • видео/аудио вход HDMI (2.0b, HDCP 2.2), 2 шт.
  • цифровой оптический аудиовыход S/PDIF (Toslink)
  • аудиовыход, гнездо миниджек 3,5 мм
  • USB-порт 2.0, подключение внешних устройств, гнездо типа A
  • USB-порт 2.0, подключение внешних устройств, гнездо типа A, выходной ток до 2,5 А
  • USB-порт 3.0, подключение внешних устройств, гнездо типа A
  • управление экраном, гнездо миниджек 3,5 мм, 12 В, 0,5 А
  • подключение проводного пульта ДУ, гнездо миниджек 3,5 мм
  • дистанционное управление по Ethernet, 100 Base-TX / 10 Base-T, RJ45
  • удаленное управление по RS-232C, D-sub 9 pin (m)
  • сервисный разъем, USB, гнездо Mini-USB типа B
Форматы входного сигнала цифровые сигналы HDMI: до 2160/60p (отчет MonInfo для HDMI)
Уровень шума 26/32 дБ в зависимости от режима
Особенности
  • 100% охват цветового пространства DCI-P3 и Rec.709
  • поддержка контента HDR (HDR10 и HLG)
  • технология увеличения разрешения XPR
  • функция вставки промежуточных кадров
  • поддержка стереоскопического режима с последовательным выводом кадров
  • заводская калибровка
  • поддержка калибровки ISFccc
  • сдвиг объектива ±65% по вертикали и ±28% по горизонтали (на сайте — 60% и 23% соответственно)
  • цифровая коррекция вертикальных трапецеидальных искажений ±40°
  • встроенный мультимедийный плеер
  • поддержка протокола Crestron RoomView Connected
  • перемычка для тросика
Размеры (Ш×В×Г) 492×168,5×349 мм (с выступающими частями)
Масса 6,5 кг
Потребляемая мощность (220—240 В) 405 Вт максимум, 330 Вт нормальный режим, 247 Вт экономичный режим; менее 0,5/2 Вт в режиме ожидания (сетевой интерфейс выключен/включен)
Напряжение питания 100—240 В, 50-60 Гц
Комплект поставки
  • проектор с крышкой на объективе
  • кабель питания (европейская вилка)
  • ИК-пульт ДУ и два элемента питания ААА для него
  • краткое руководство по установке
  • гарантийный талон
  • отчет о калибровке
  • CD-ROM c инструкциями по эксплуатации на нескольких языках, PDF-файлы, есть на русском языке
Ссылка на сайт производителя BenQ W5700
Розничные предложения

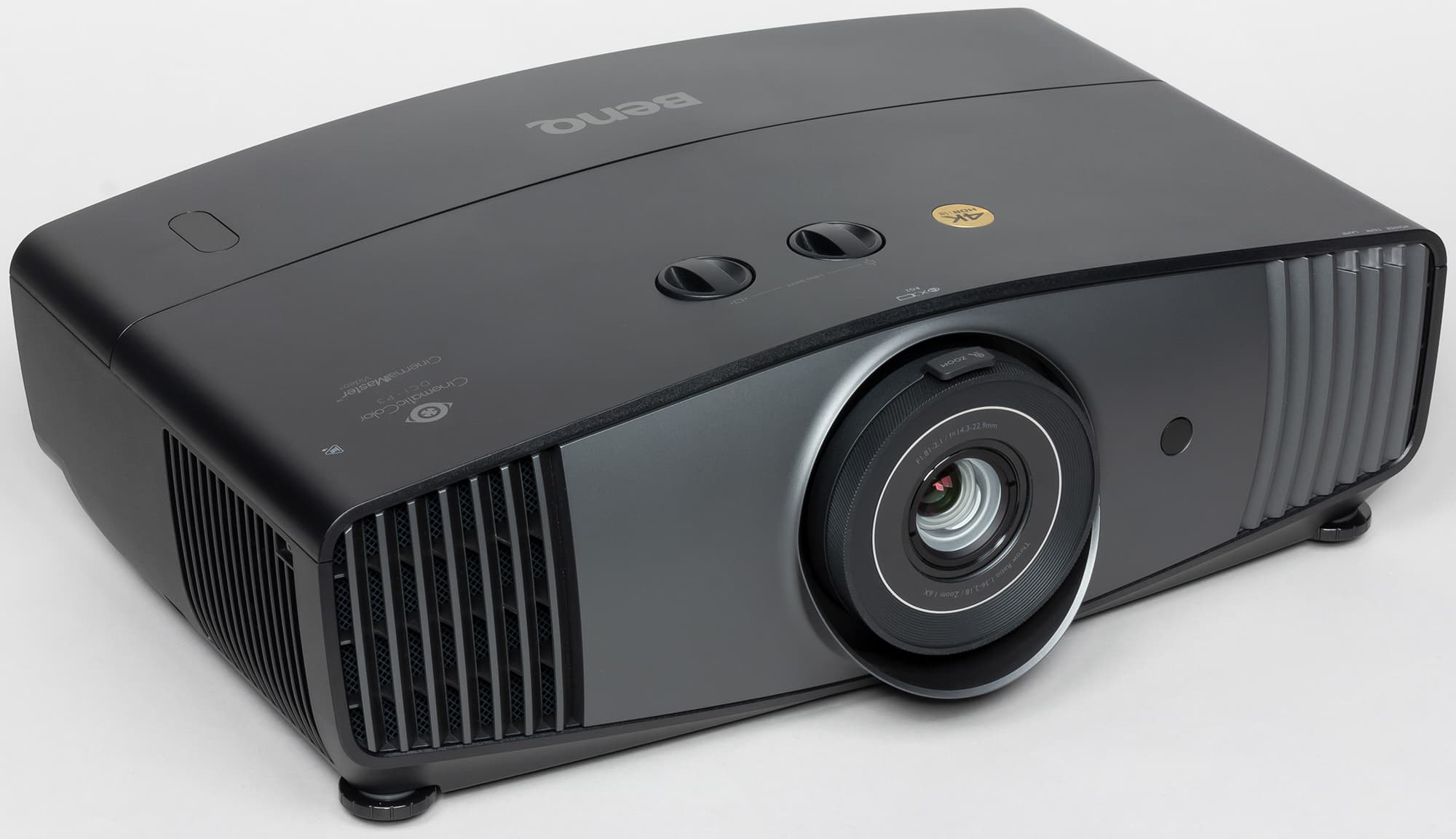

Внешний вид

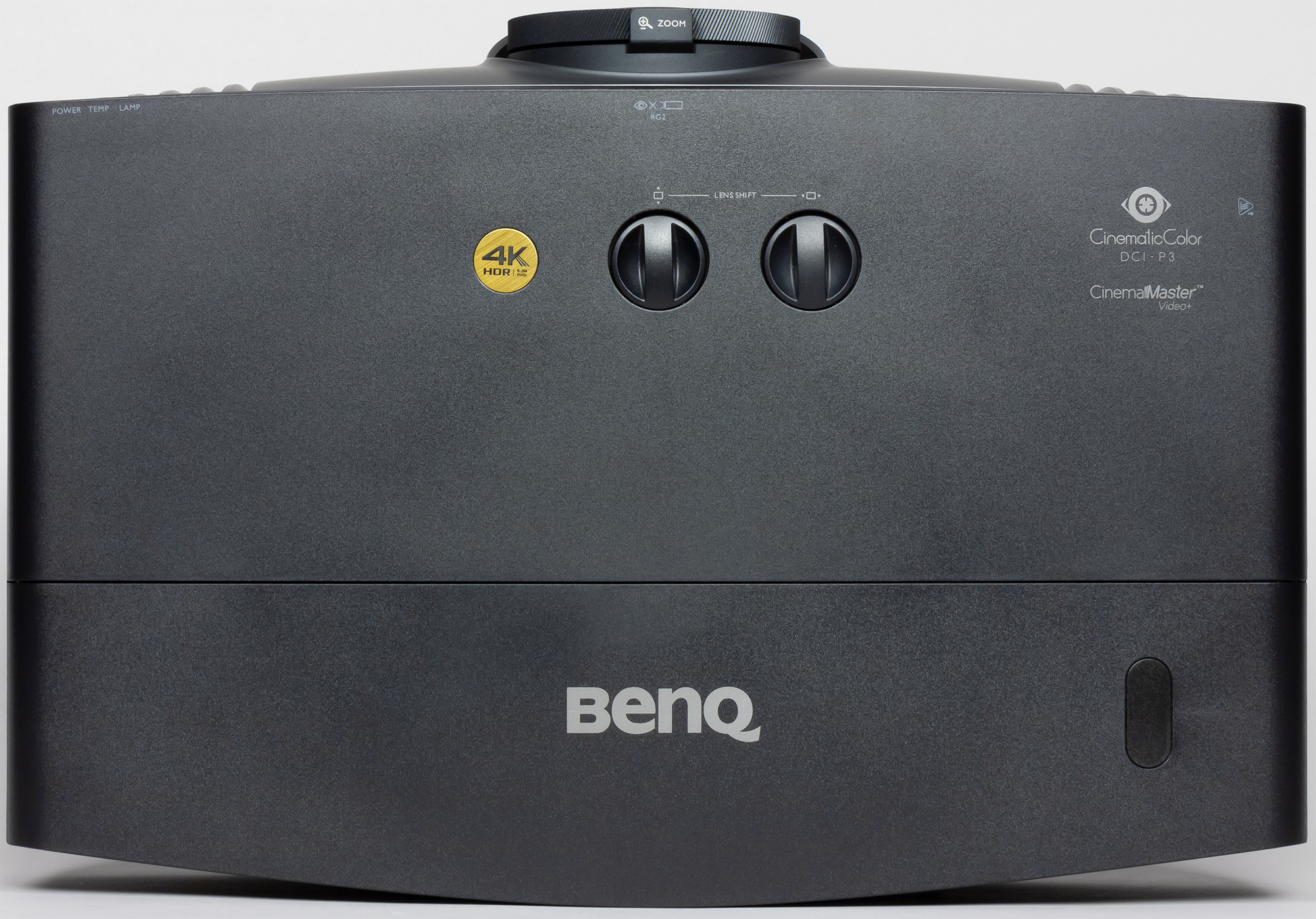

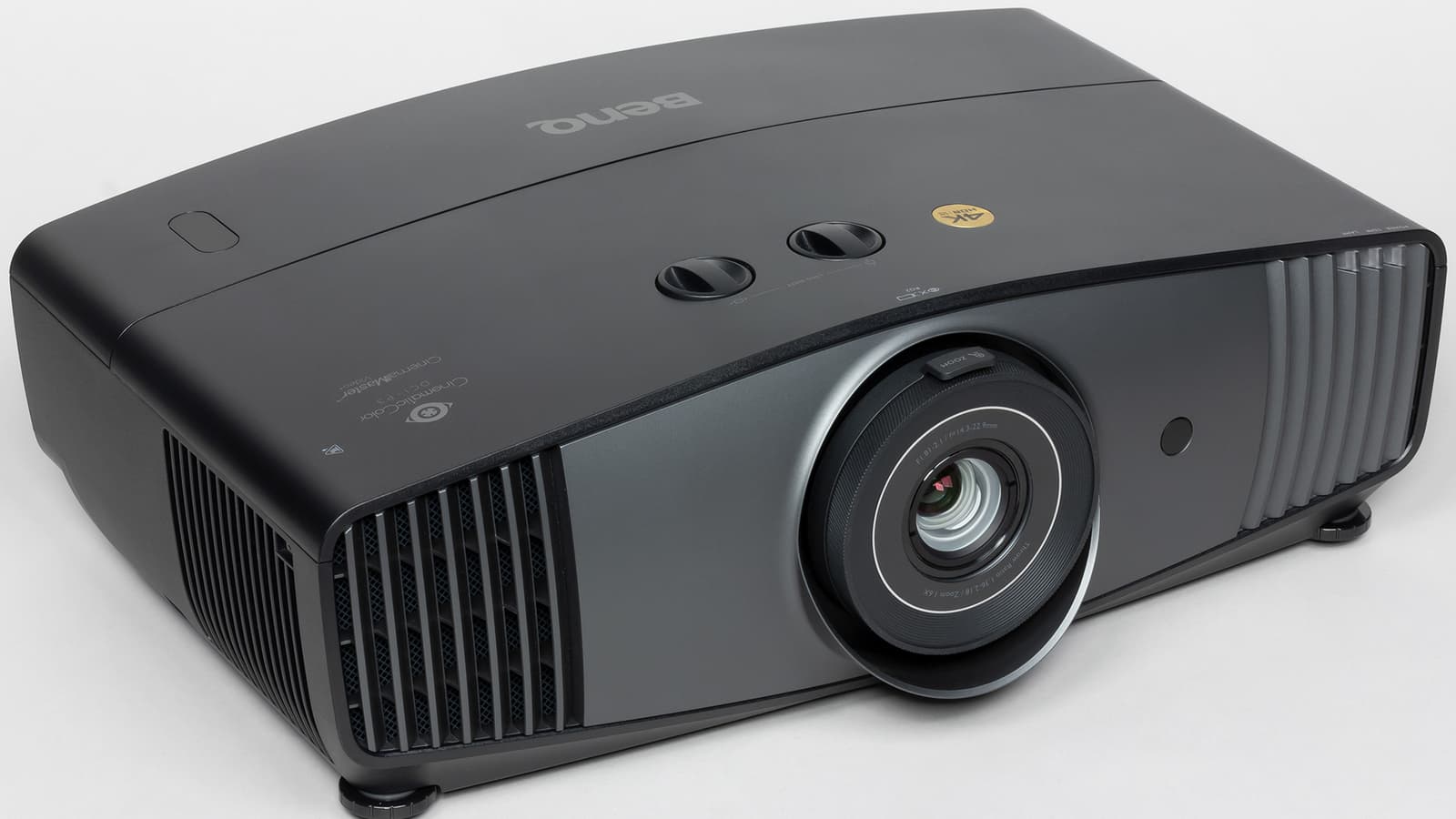

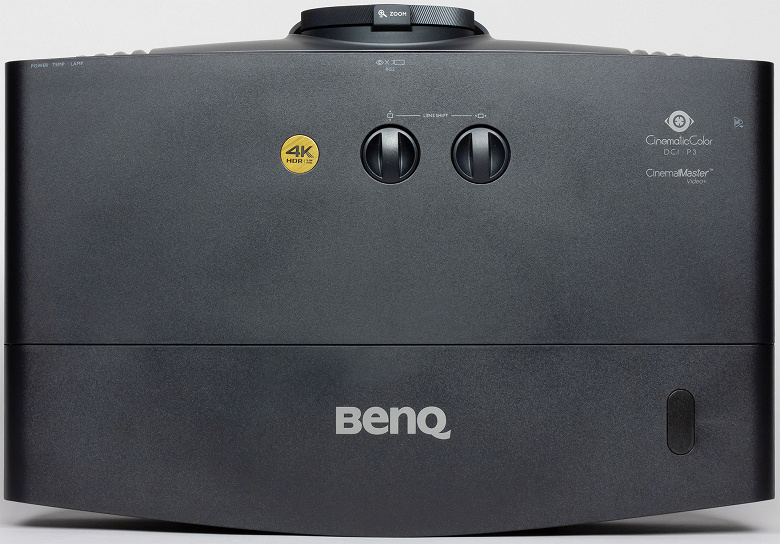

Дизайн строгий, он соответствует домашнему кинотеатральному проектору высокого класса. Внешние панели корпуса проектора изготовлены из пластика с черным матовым покрытием, кроме фронтальной панели — она имеет темно-серо-серебристое покрытие. Компоновка симметричная — ось объектива совмещена с продольной осью корпуса проектора, — что приятно с эстетической точки зрения и несколько облегчает установку проектора.

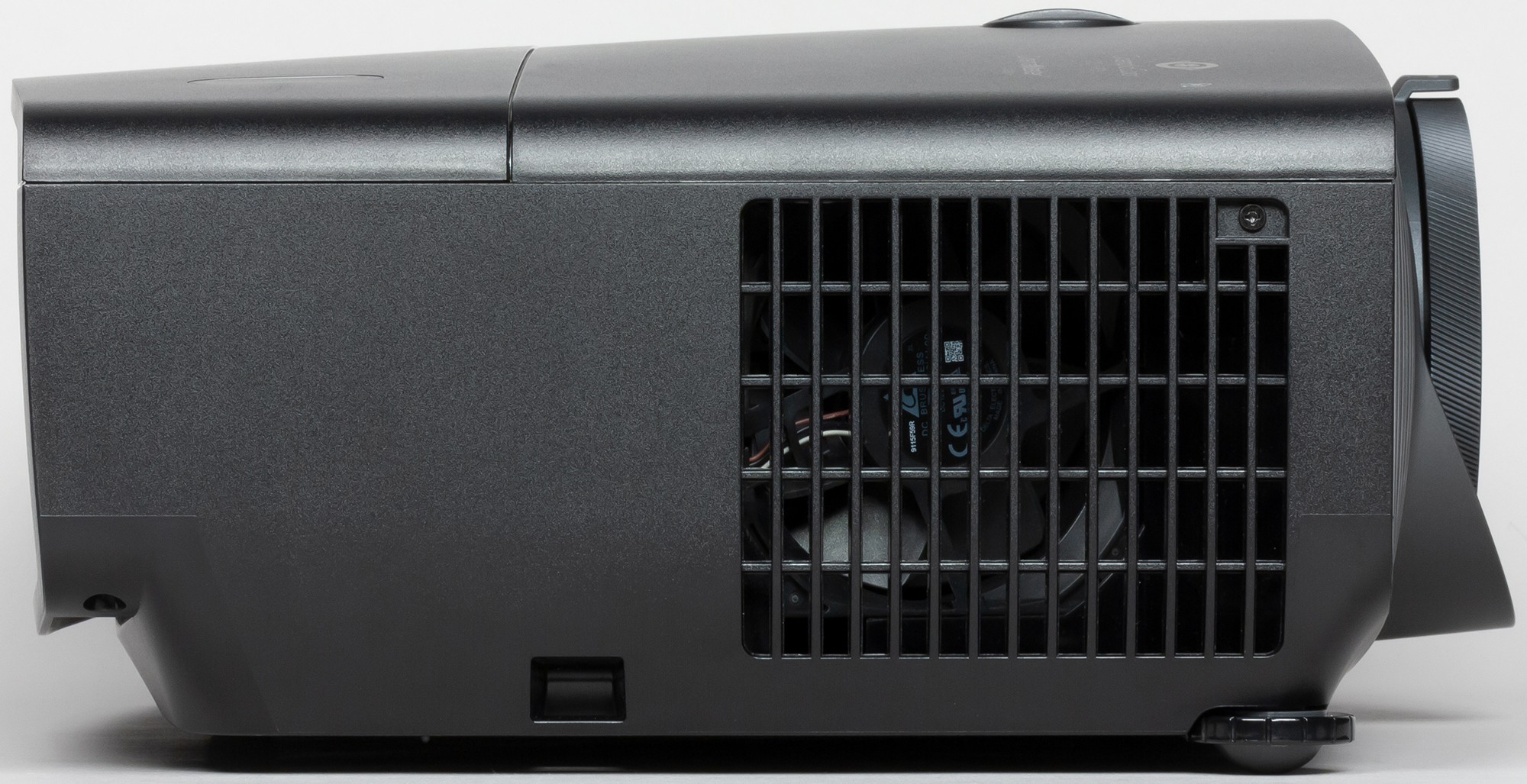

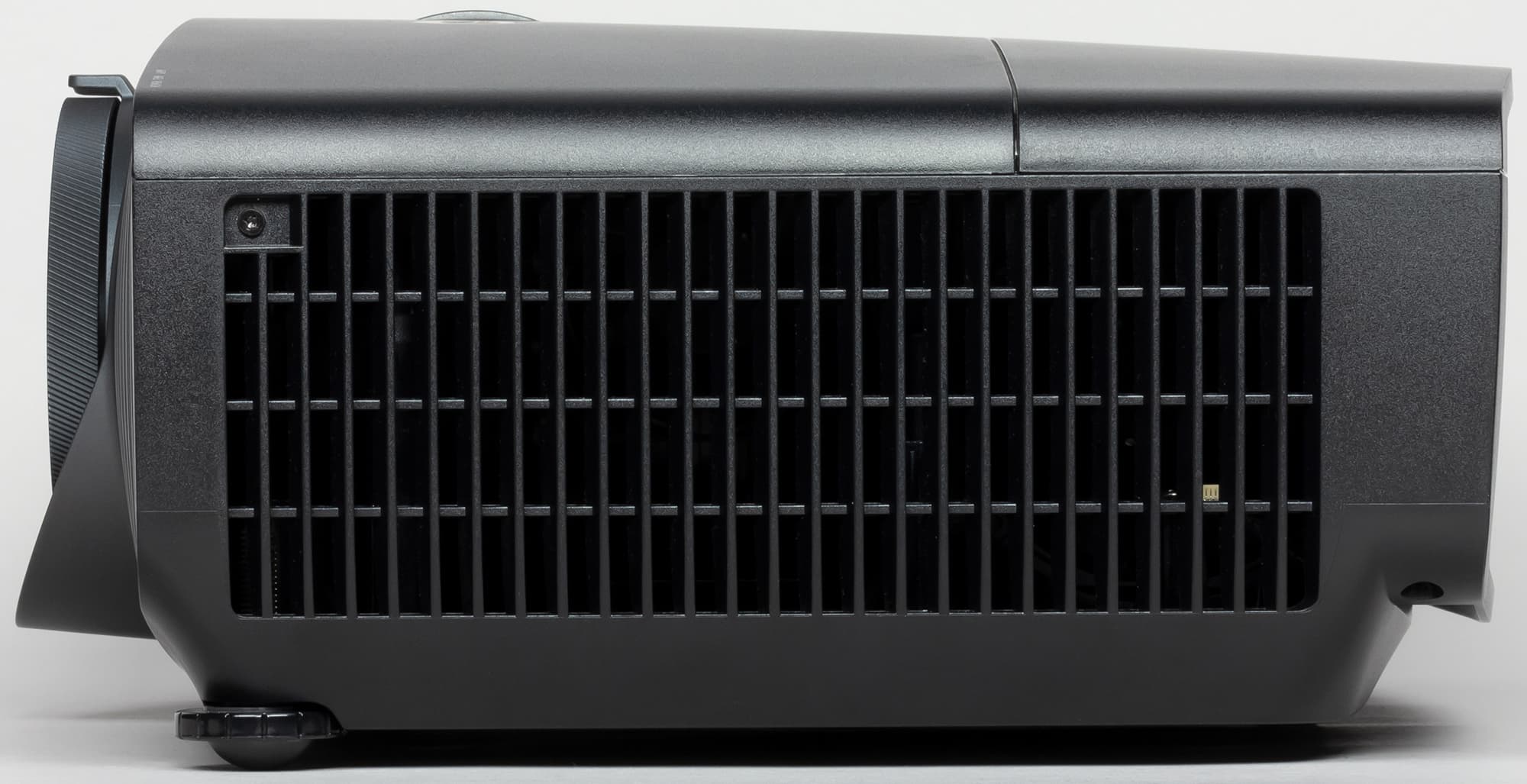

Нагретый воздух выдувается через решетку на правом боку.

На стыке днища и правого бока есть скоба, за которую проектор можно пристегнуть к чему-то массивному, чтобы не украли. Заборная решетка вентиляции находится на левом боку.

Если посмотреть за эту решетку, то можно увидеть много пустого пространства и два нагнетательных вентилятора. Интерфейсные разъемы находятся в неглубокой нише сзади. Ниже и примерно по центру — разъем питания. Вертикальная плоскость этой ниши защищена от воздействия острых кромок разъемов подкладкой из износостойкого пластика (но ее нет непосредственно около разъемов HDMI).

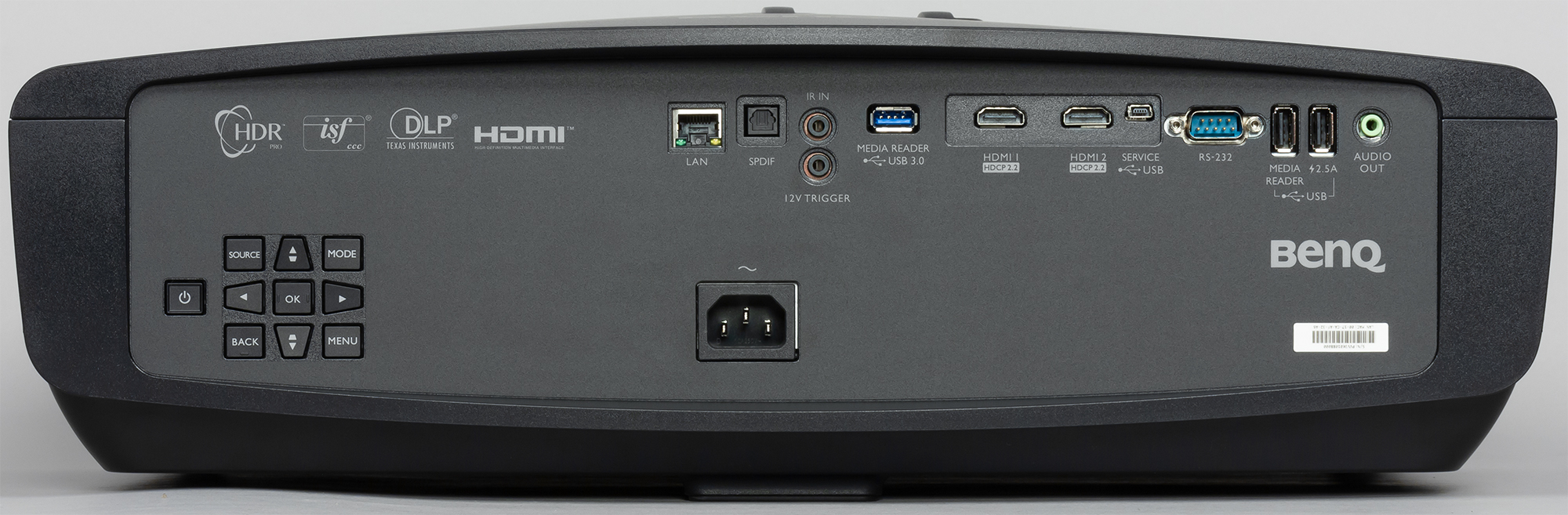

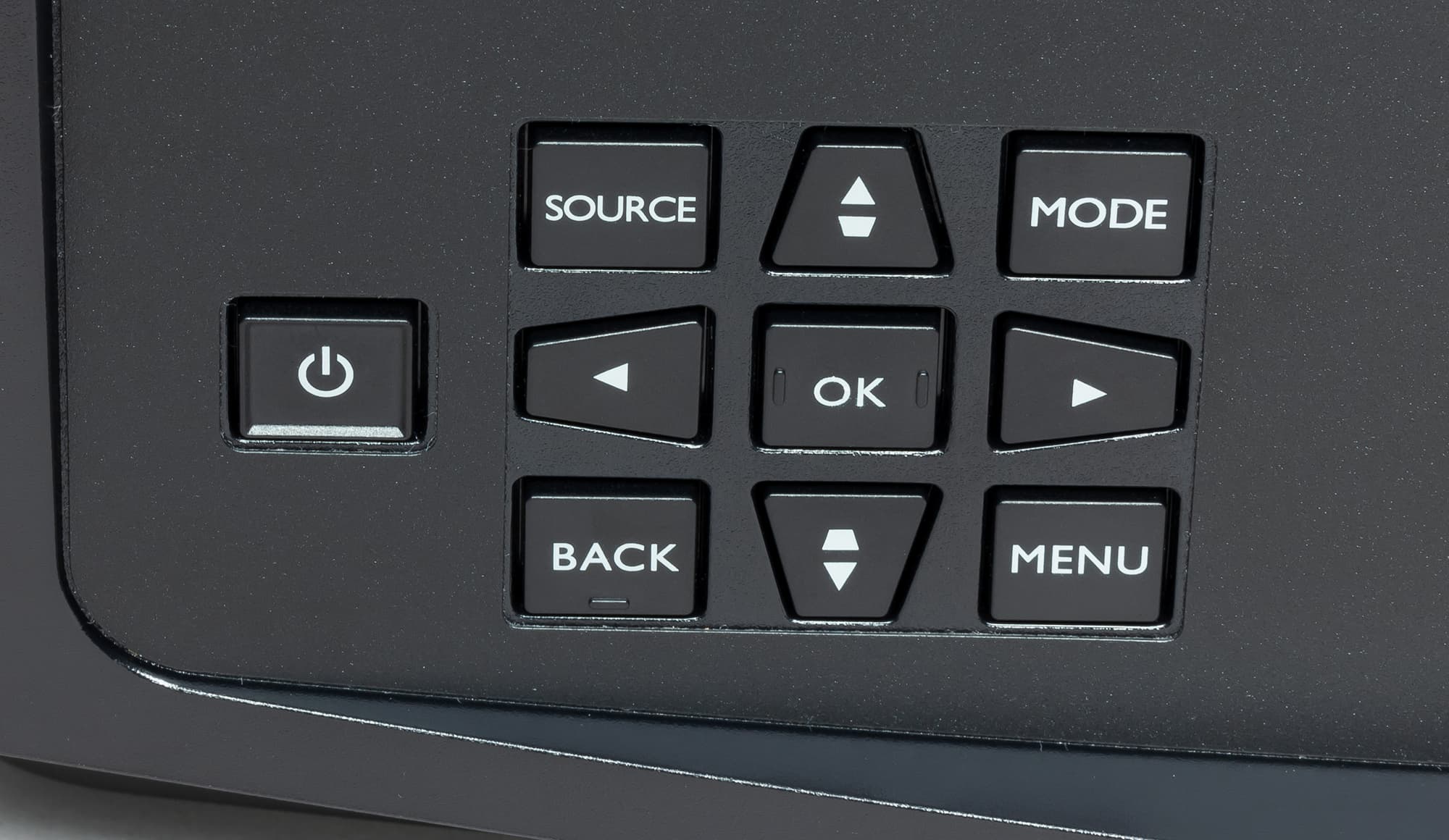

Также сзади размещены кнопки управления.

Кнопки изготовлены из твердого пластика и при нажатии негромко щелкают. Часть верхней панели снимается, открывая доступ к отсеку лампы. Для замены лампы проектор не нужно демонтировать с потолочного кронштейна. На верхней панели ближе к задней части есть окошко ИК-приемника, а ближе к объективу — воротки сдвига.

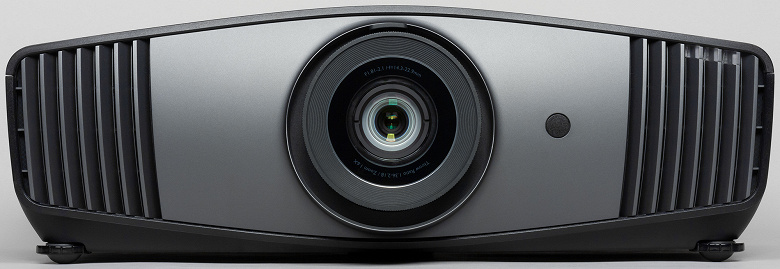

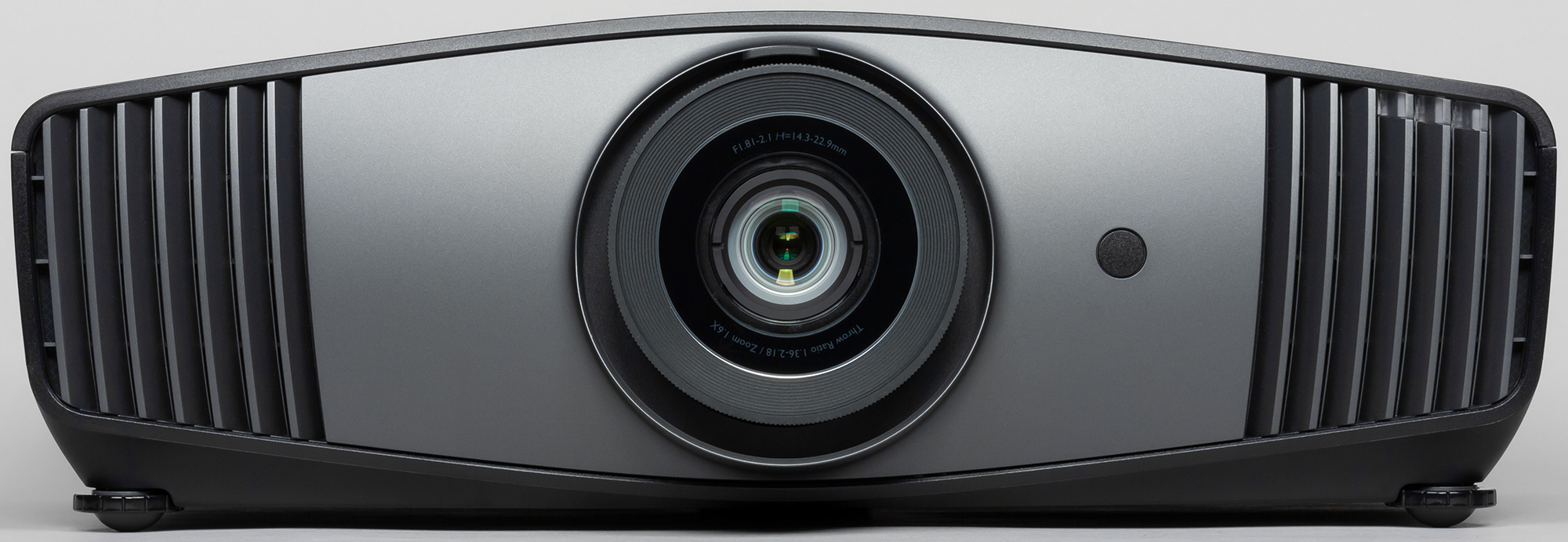

Второй ИК-приемник — спереди. На передней панели у ее верхнего края расположены индикаторы состояния. При работе проектора неярко зеленым светится индикатор питания, при прогреве лампы он мигает зеленым, при охлаждении лампы — мигает оранжевым, а в режиме ожидания — ровно светится оранжевым. Этот индикатор можно отключить в меню установок. Вентиляционные решетки на передней панели декоративные.

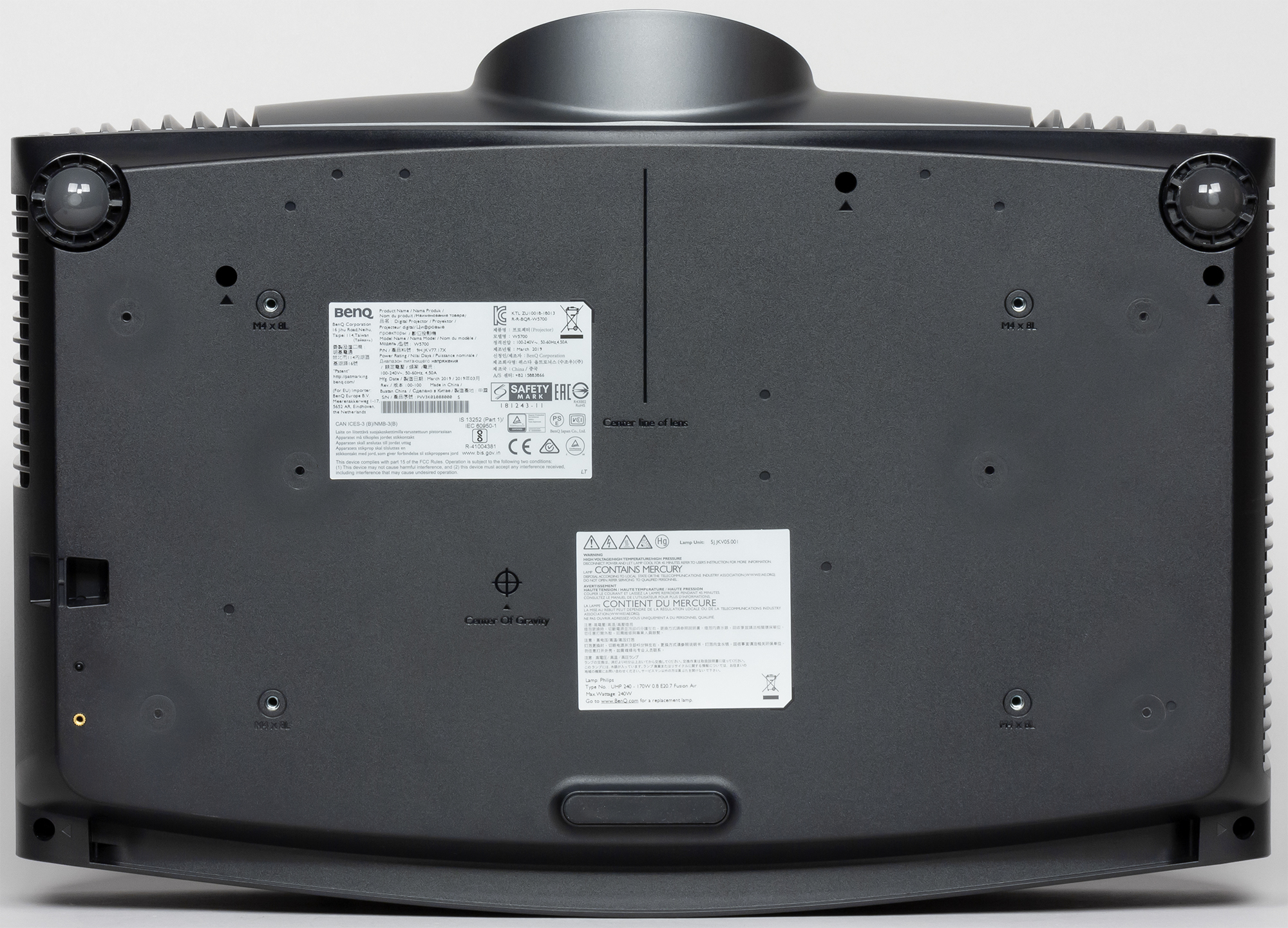

Проектор оснащен двумя передними вывинчивающимися из корпуса ножками (примерно на 24 мм, стальная стойка и металлическая втулка с резьбой, закругленные подошвы из упругого пластика), позволяющими устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности, а сзади проектор опирается на ножку с широкой резиновой подошвой. Для крепления к потолочному кронштейну в днище проектора вделаны 4 стальные втулки с резьбой. Есть еще одно резьбовое отверстие непонятного предназначения (на фотографии ниже — слева внизу). На днище присутствуют метки оси объектива и центра тяжести.

Упакован проектор в большую и очень скромно оформленную коробку из гофрокартона.

Пульт

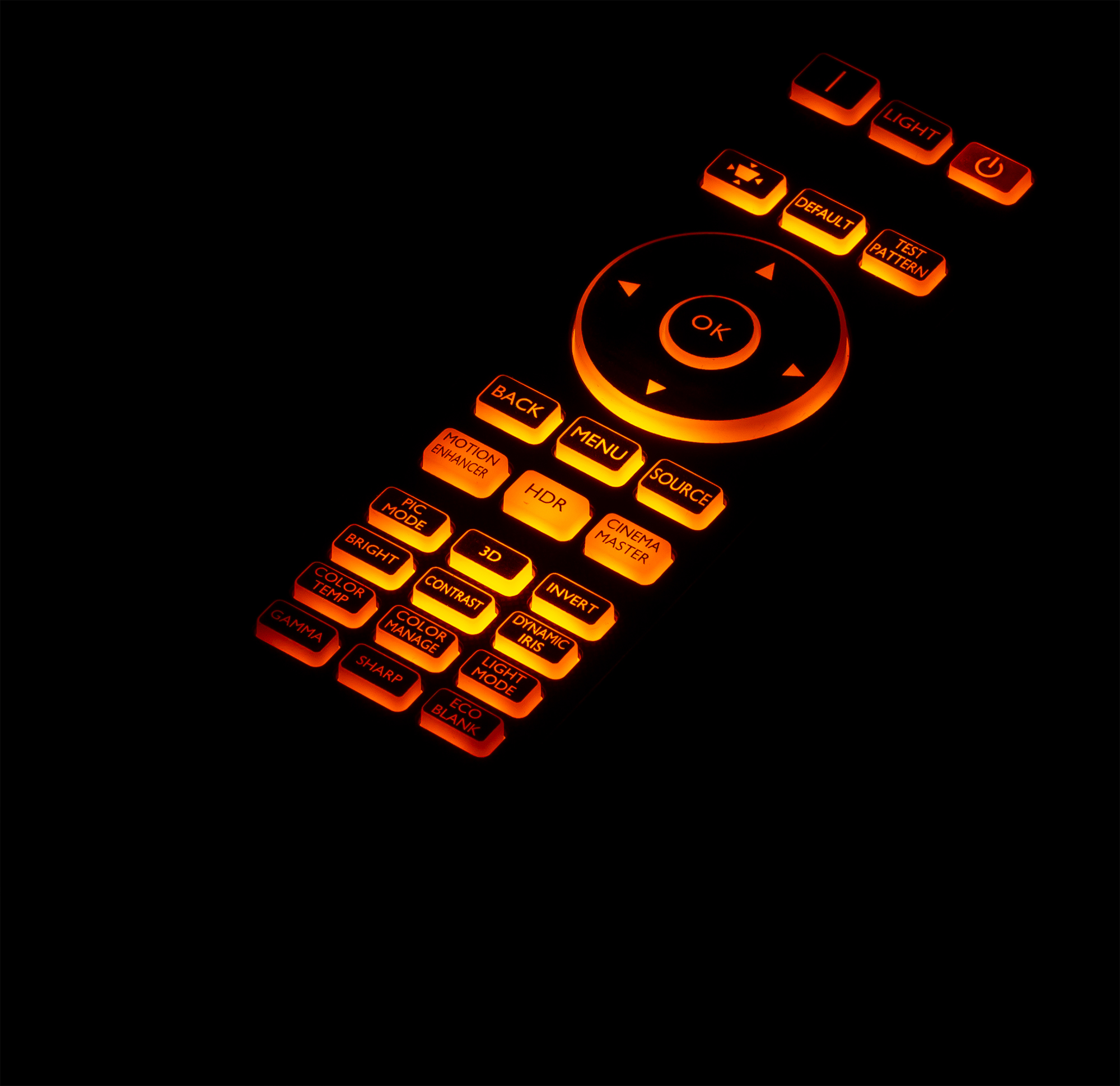

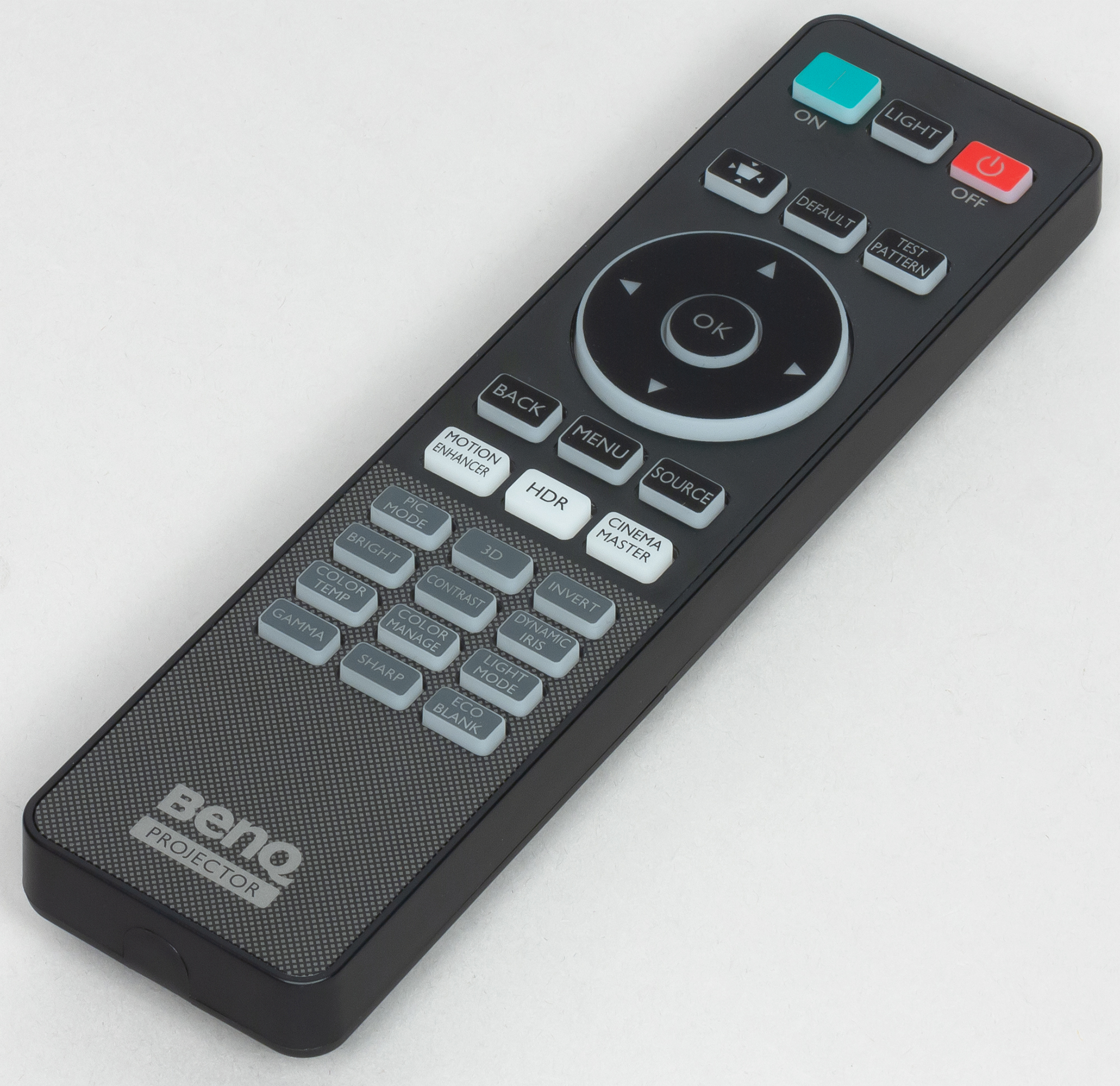

Корпус ИК-пульта дистанционного управления изготовлен из черного пластика с матовой поверхностью. На плоскость с кнопками наклеена пластина из износостойкого пластика. Пульт не маленький. Кнопки достаточно крупные, их не очень много, а надписи используемых часто кнопках читаются хорошо. Материал кнопок — это упругий напоминающий резину пластик. При нажатии кнопки негромко щелкают, а момент срабатывания тактильно хорошо различается. Включение и выключение разнесено на разные кнопки, но при выключении подтверждение все равно запрашивается. Есть достаточно яркая светодиодная подсветка, включающаяся при нажатии на любую кнопку. Подсветка гаснет через 16 секунд после последнего нажатия на кнопки пульта или при нажатии на кнопку Light.

Коммутация

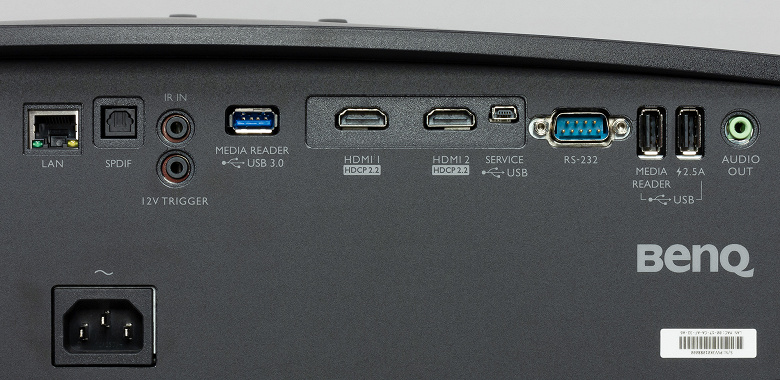

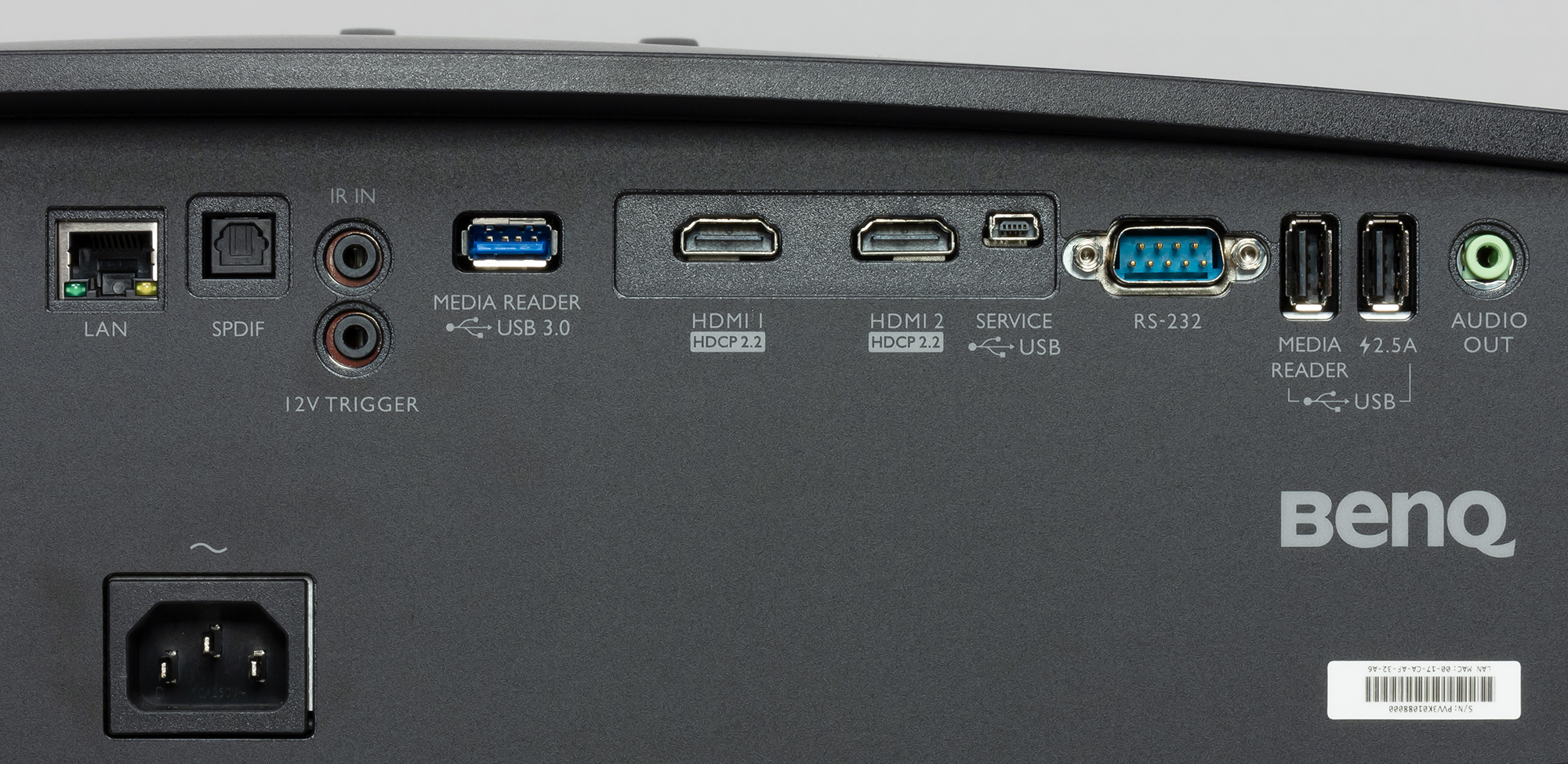

Проектор оснащен двумя HDMI-входами версии 2.0b и поддержкой HDCP 2.2. С практической точки зрения это означает, что они поддерживают не просто видеосигнал с разрешением 4К, но и с максимально возможной цветовой четкостью при частоте 60 кадр/с с метаданными HDR10 и HLG. Аналоговых входов нет, что в данном случае вполне допустимо. Переключение между источниками осуществляется с помощью кнопки Source на корпусе проектора или на пульте (при этом на экран выводится список входов, в котором выбирается нужный вход, а активные источники отмечены зеленой точкой). Есть отключаемая функция автоматического поиска активного входа. Заявлено, что проектор может взаимодействовать по протоколу CEC с подключенным оборудованием по HDMI — совместное включение/выключение. Но далеко не все производители допускают для своих устройств подобное взаимодействие, чаще под видом собственных протоколов вводятся искусственные ограничения. Входы HDMI способны принимать звук в цифровом виде. Также источником звука может служить встроенный мультимедийный плеер. Для подключения внешней аудиосистемы можно использовать аналоговый выход или цифровой оптический. USB-порты работают с USB-концентраторами, к которым одновременно можно подключать устройства ввода (HID, то есть, например, мышь и клавиатуру), а также накопители, включая внешние жесткие диски. Один порт USB, вроде бы, отличается повышенной нагрузочной способностью, а в остальном он такой же, как и соседний.

Цепь управления экрана с электромеханическим приводом можно подключить к выходу с названием 12V Trigger. Разъем Mini-USB Type B используется, по всей видимости, в сервисных целях. Для удаленного контроля и управления можно использовать интерфейсы RS-232C (на CD-ROM из комплекта поставки есть инструкция по использованию COM-порта) и Ethernet. Заявлена поддержка протоколов PJLink и Crestron (eControl). Последнее — это встроенный в проектор веб-сервер с виртуальной панелью управления, работающей на Adobe Flash Player, что по современным меркам уж совсем архаично. Внешний ИК-приемник для пульта ДУ подключается к разъему IR In.

В стереоскопическом режиме для синхронизации затворных очков с выводом кадров используется, по всей видимости, технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов). Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали.

Меню и локализация

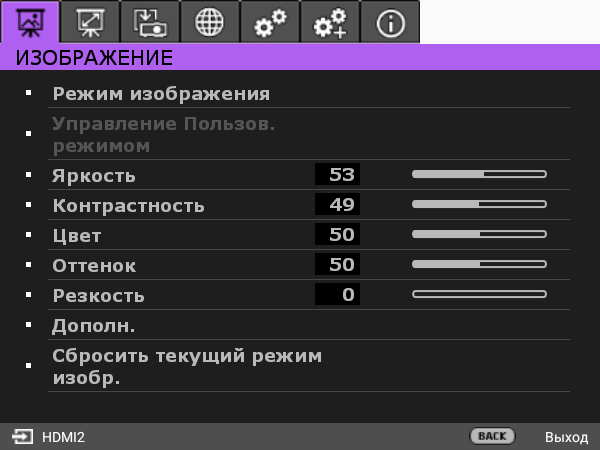

Меню строгое, оно имеет преимущественно черно-серо-белое оформление. Шрифт меню достаточно крупный и удобочитаемый. Настроек много. Навигация удобная. Самая нижняя строчка содержит подсказку по функциям одной-двух кнопок. Кнопкой Default на пульте ДУ регулируемое значение можно вернуть в первоначальное состояние. При настройке некоторых параметров, влияющих на изображение, на экран выводится минимум информации — только название настройки, ползунок и текущее значение, что облегчает оценку вносимых изменений картинки (светлый прямоугольник ниже — это вся область вывода изображения).

Есть русская версия меню, перевод адекватный, ошибок мало.

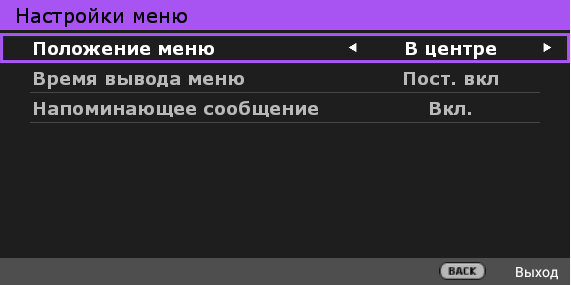

Можно выбрать положение меню на экране и задержку автоматического выходя из меню.

К проектору прилагается напечатанное руководство по установке, а также CD-ROM с полными руководствами пользователя виде PDF-файлов на нескольких языках (русская версия есть) и еще несколькими документами в PDF. Руководство доступно на сайте производителя.

Управление проекцией

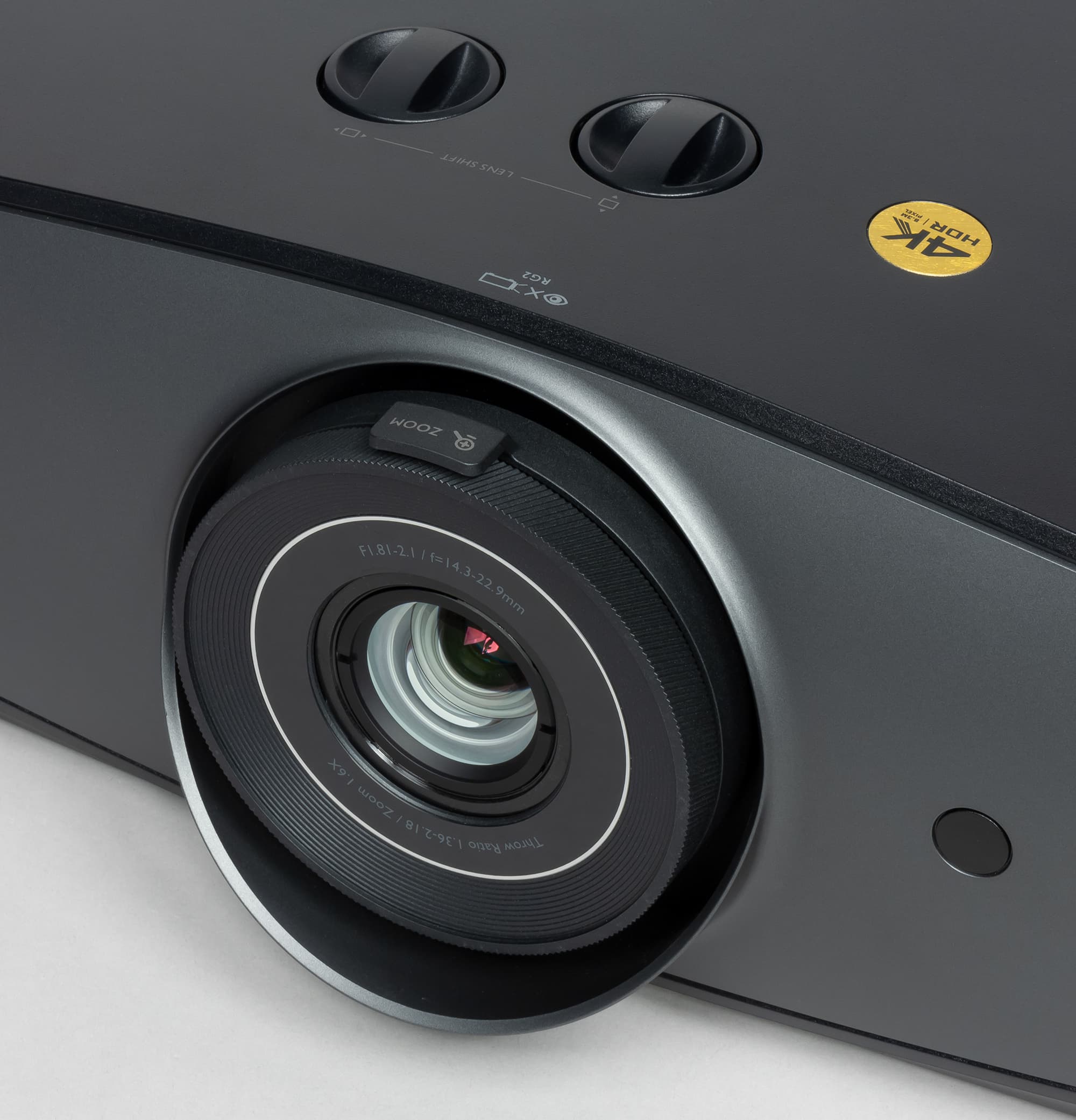

Фокусировка изображения на экране осуществляются вращением ребристого кольца на объективе, а регулировка фокусного расстояния — рычажком рядом. Эти органы управления удобны в использовании. Два воротка на верхней панели позволяют смещать границы проекции так, что картинка смещается максимум на 65% от высоты проекции вверх и вниз по вертикали и на 28% от ширины проекции вправо и влево по горизонтали (данные из руководства). Воротки тугие, вращать их получается только медленно, удерживая двумя пальцами. Для облегчения настройки проекции можно кнопкой Test Pattern пульта или из меню вывести на экран тестовый шаблон. Во время длительных перерывов в работе объектив от пыли можно защитить с помощью входящей в комплект крышки из тонированного прозрачного пластика. А в случае полочного размещения от падающей сверху пыли и прочего переднюю линзу объектива защищает небольшой козырек.

Режимов геометрической трансформации три: автоматический выбор, вывод с соотношением сторон 4:3 (пиксели считаются квадратными) и на всю область проекции 16:9. Отдельная настройка влияет на обрезку краев, она позволяет немного увеличить картинку так, что исходное изображение по периметру выходит за область проекции. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

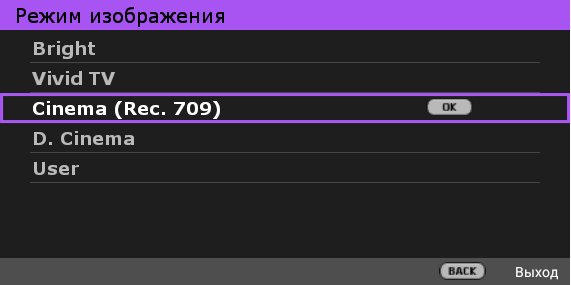

На картинку большое влияние оказывает профиль изображения (список Режим изображения), поэтому начинать настройку имеет смысл с выбора того профиля, который лучше подходит под текущие условия.

Неявно в этом списке присутствуют профили Silence (с отключенным увеличением разрешения до 4К, включается отдельной настройкой) и HDR10/HLG (выбирается автоматически для сигналов HDR). За основу для пользовательского профиля можно взять один из предустановленных.

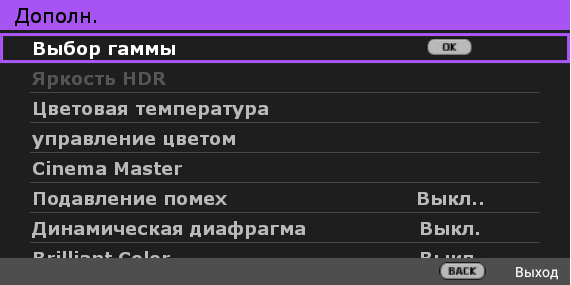

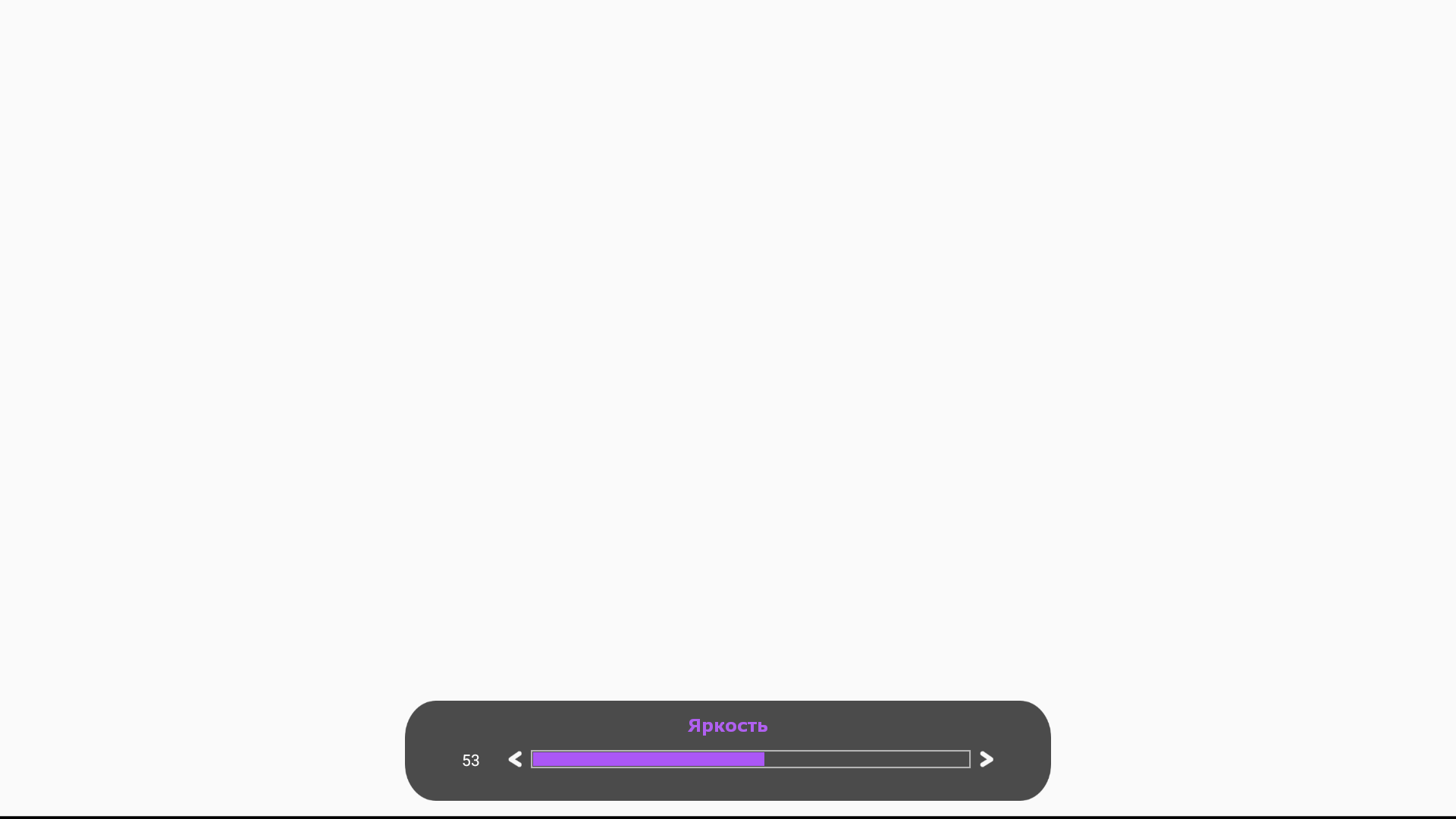

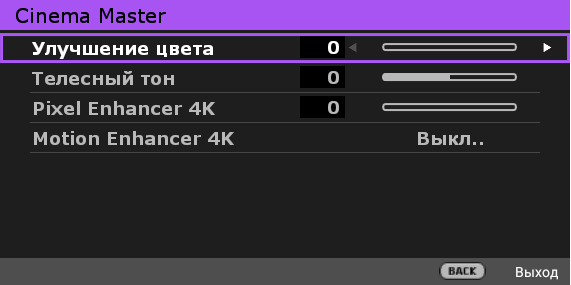

После выбора профиля многочисленными настройками можно подправить цветовой и яркостный баланс, степень повышения контурной резкости, уровень подавления шумов и т. д., и т. п.

Внесенные в профили изменения сохраняются для каждого входа до принудительного сброса настроек.

Дополнительные возможности

Есть функция автоматического включения при подаче энергии, таймер на выключение при отсутствии сигнала, защита паролем и функция блокировки кнопок на корпусе проектора.

Воспроизведение мультимедийного контента

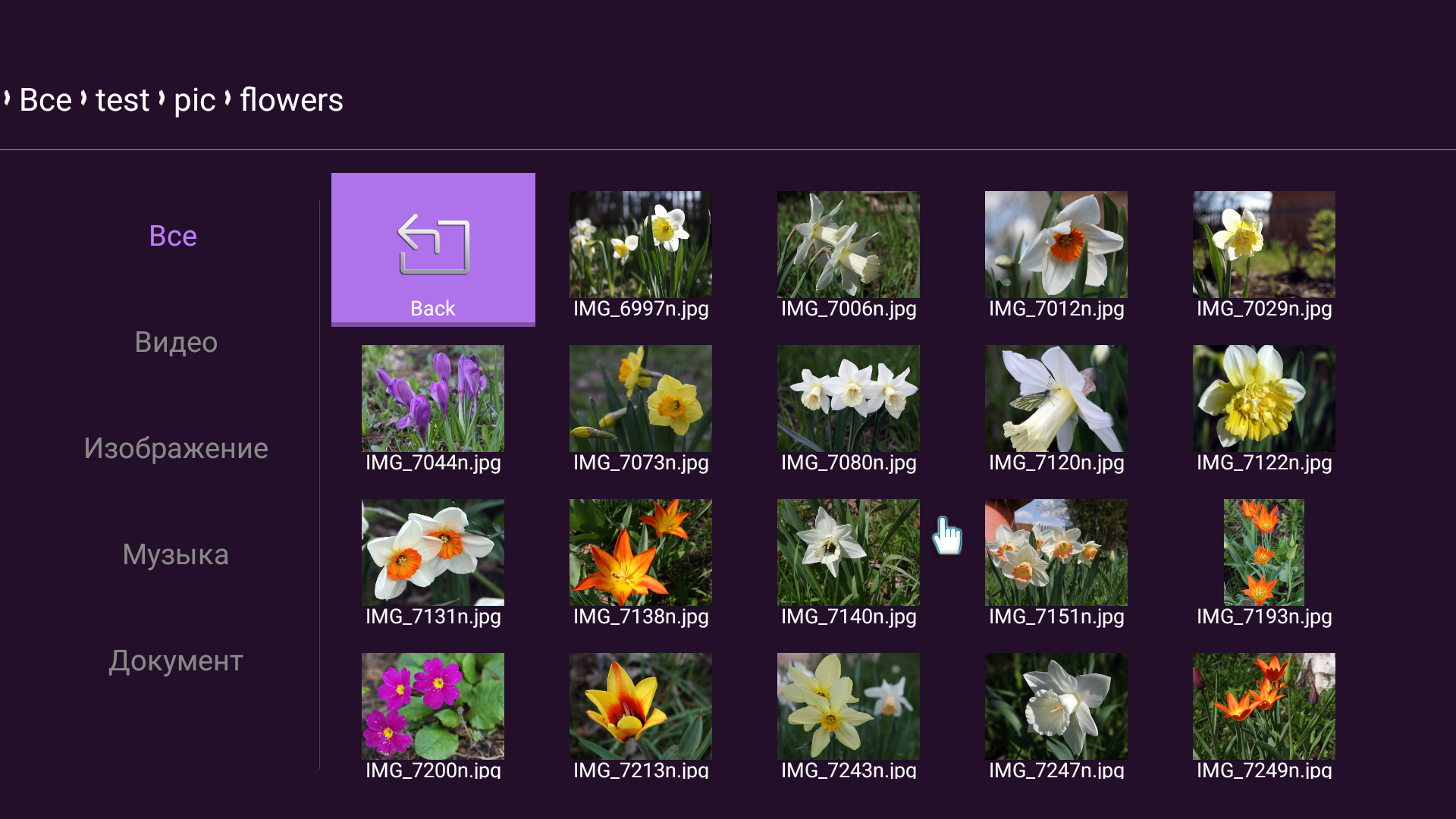

В проектор встроен мультимедийный плеер, который с USB-носителей умеет воспроизводить аудио- и видеофайлы, растровые графические файлы и файлы популярных «офисных» форматов. Примечательно, что в режиме просмотра Все, файловый браузер проектора показывает APK-файлы и позволяет их установить. Это дает возможность использовать сторонние плееры и другие программы. Единственно, чтобы все установленное пользователем можно было запускать, придется установить какую-нибудь специализированную программу для запуска приложений, и зарегистрировать ее в качестве стартовой программы (проектор сам предложит это сделать).

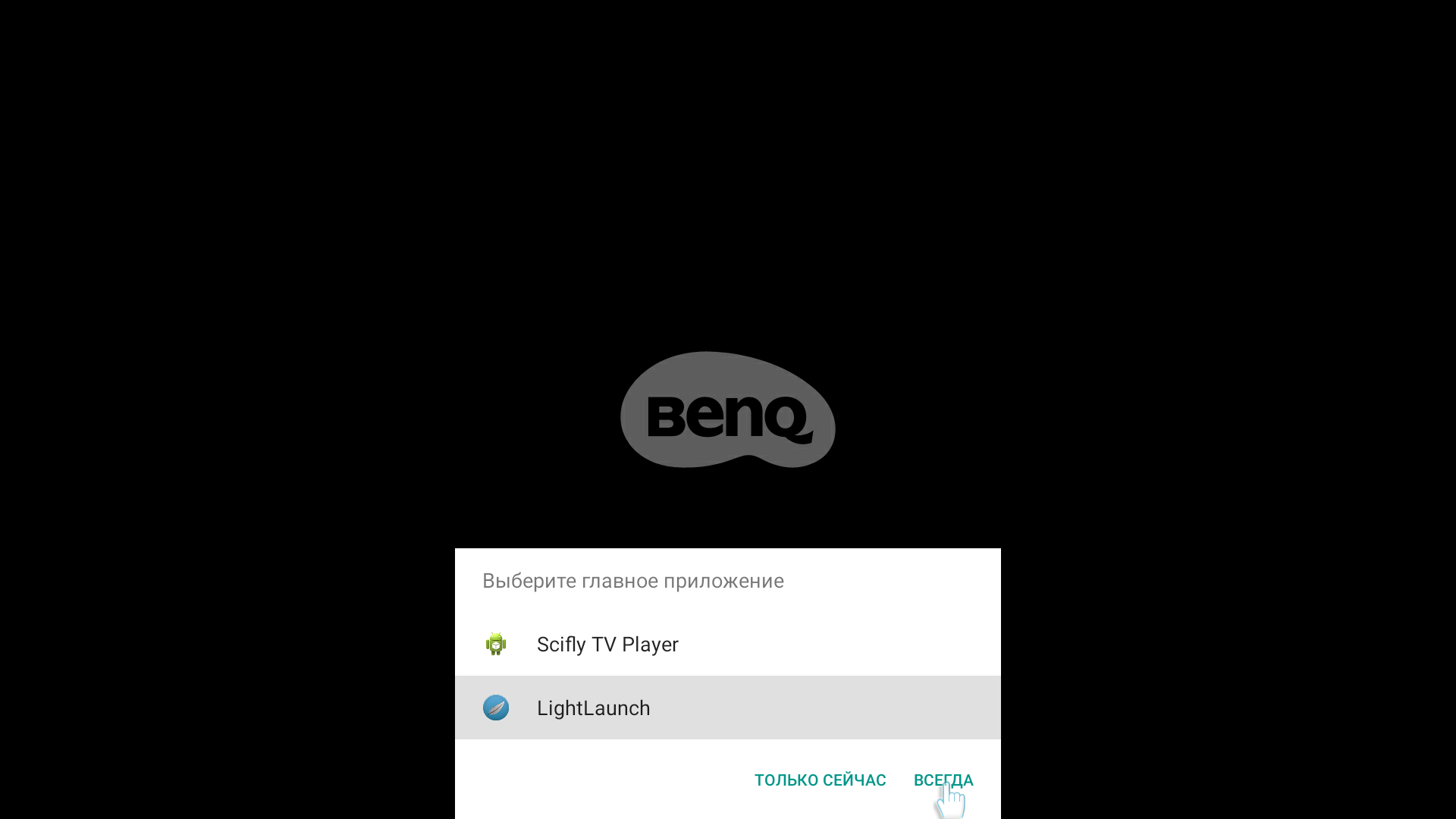

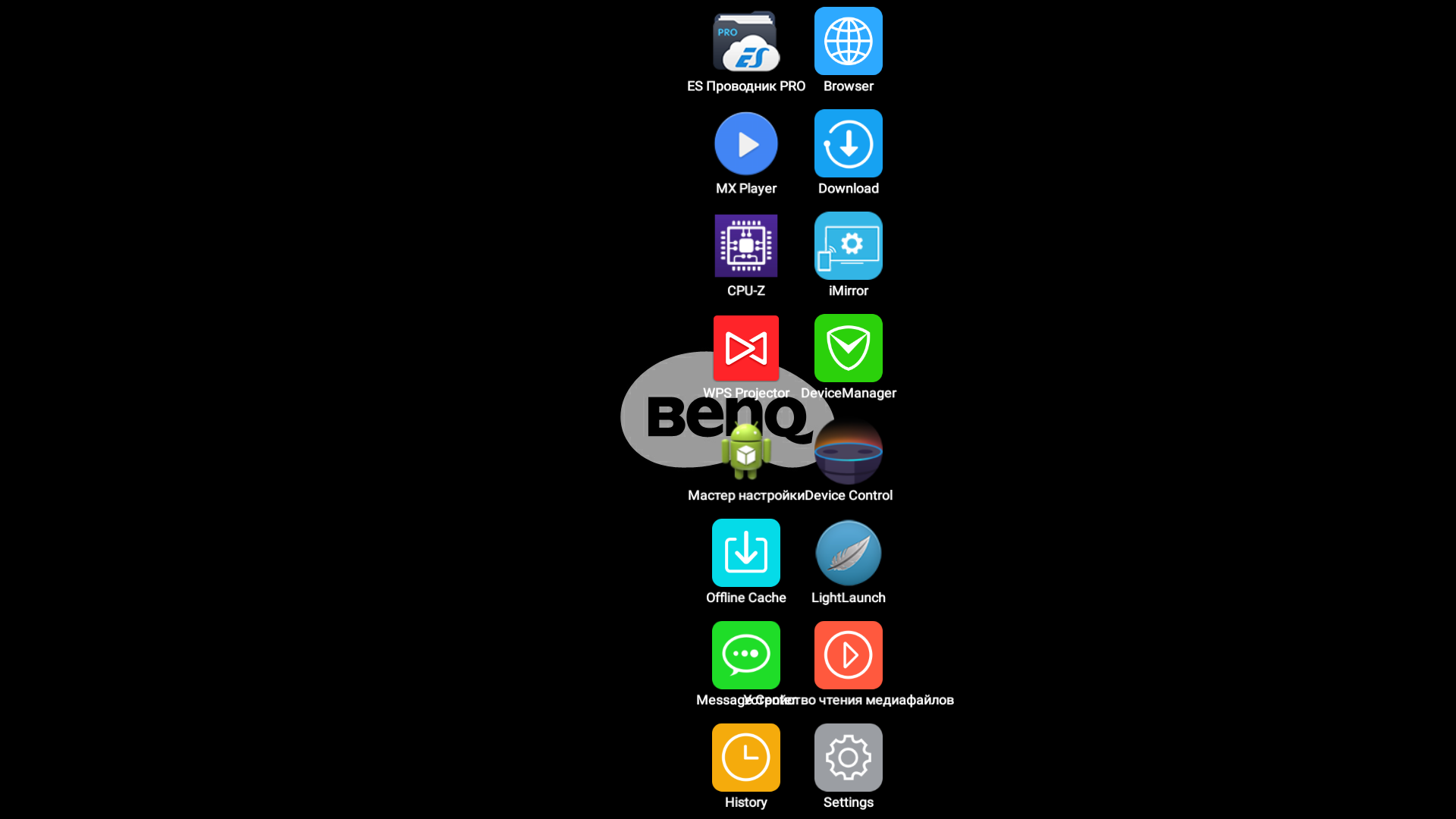

После этого при запуске проектора или при нажатии сочетания [Alt+Esc] на экран выводится стартовая страница, откуда можно запустить нужное приложение. Ниже — пример в случае LightLaunch (первый попавшийся из самых компактных лаунчеров) и трех установленных программ (ES Проводник Pro, MX Player и CPU-Z). Остальное — предустановленные программы, не представляющие никакого интереса.

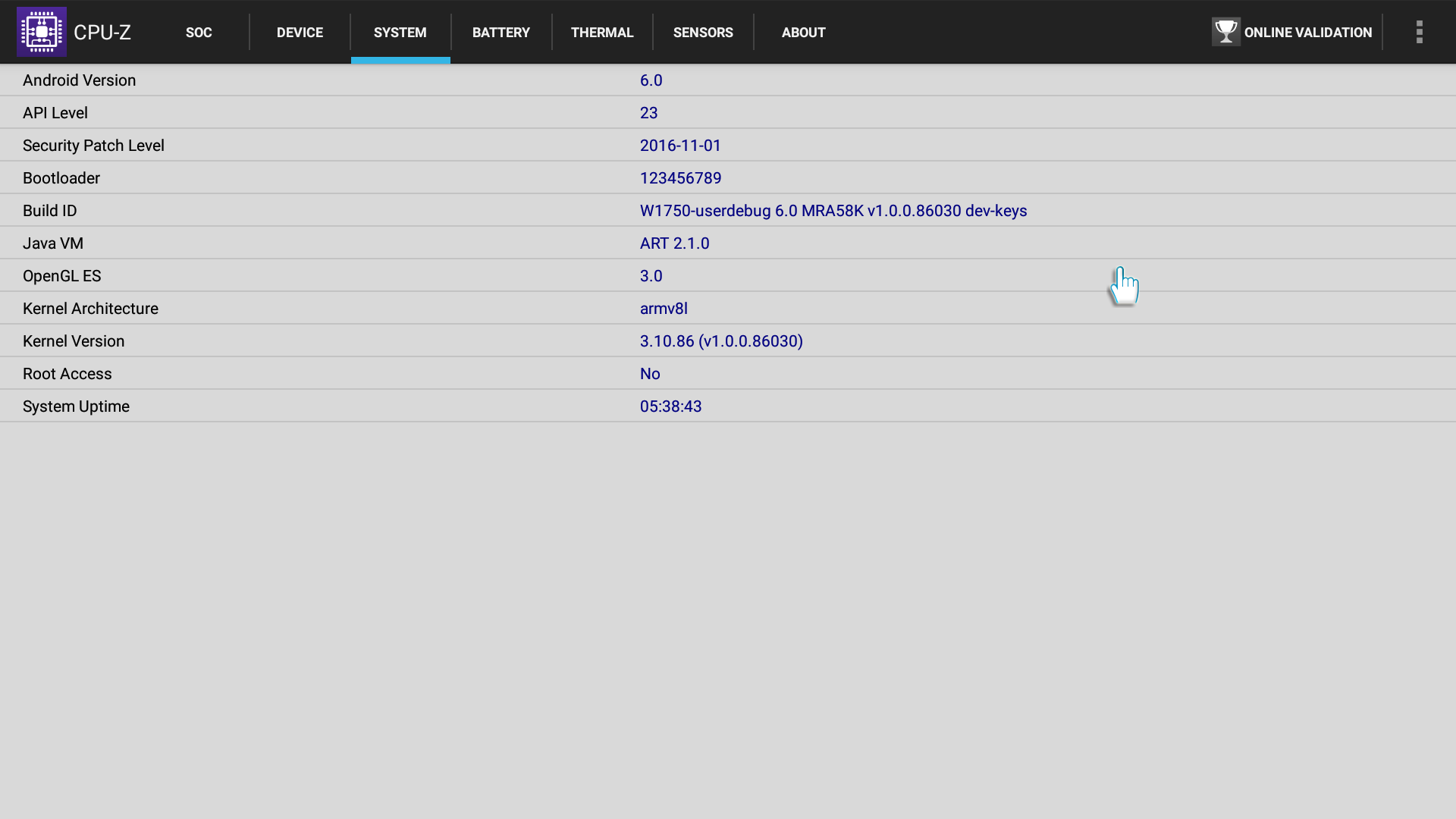

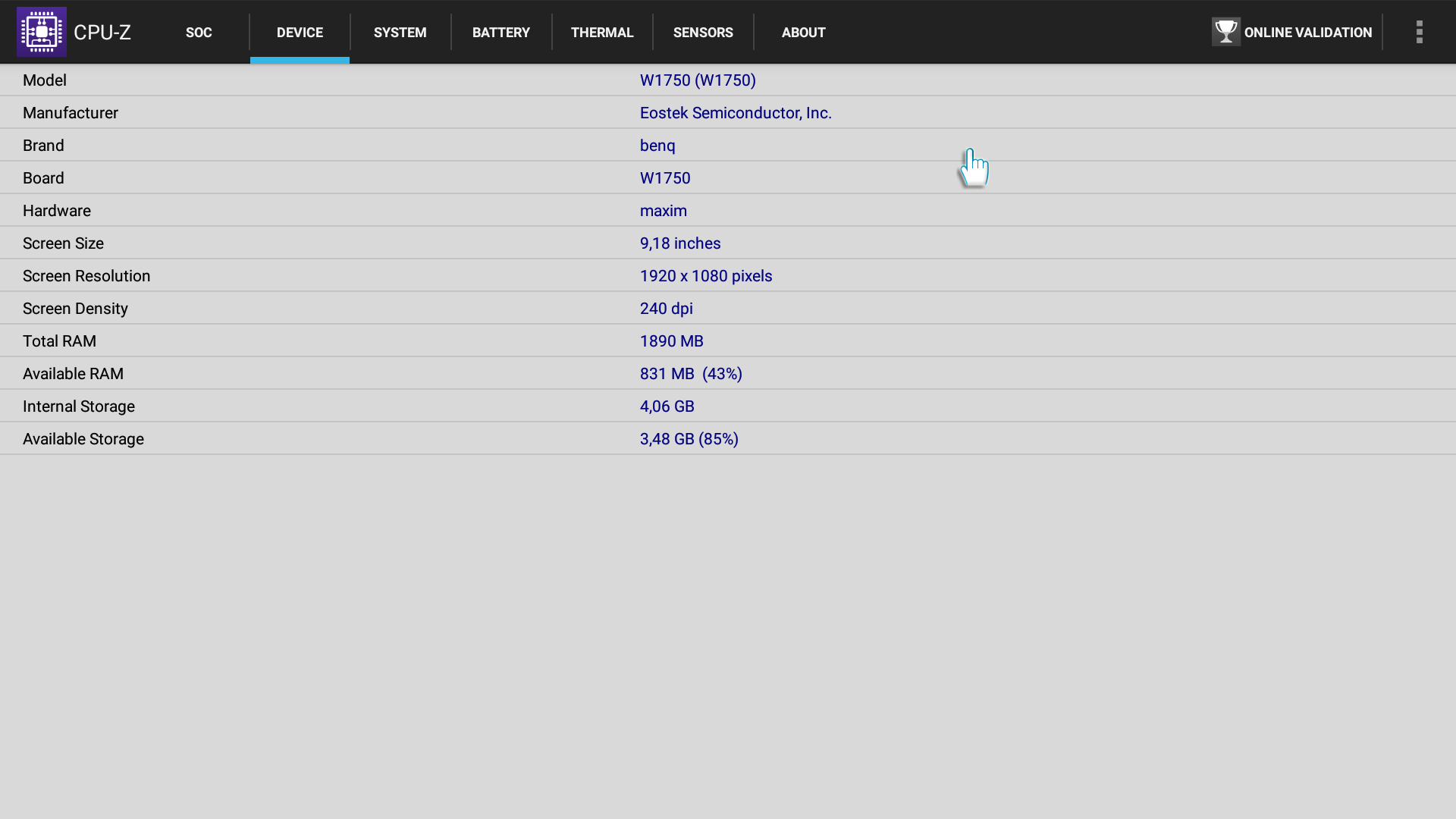

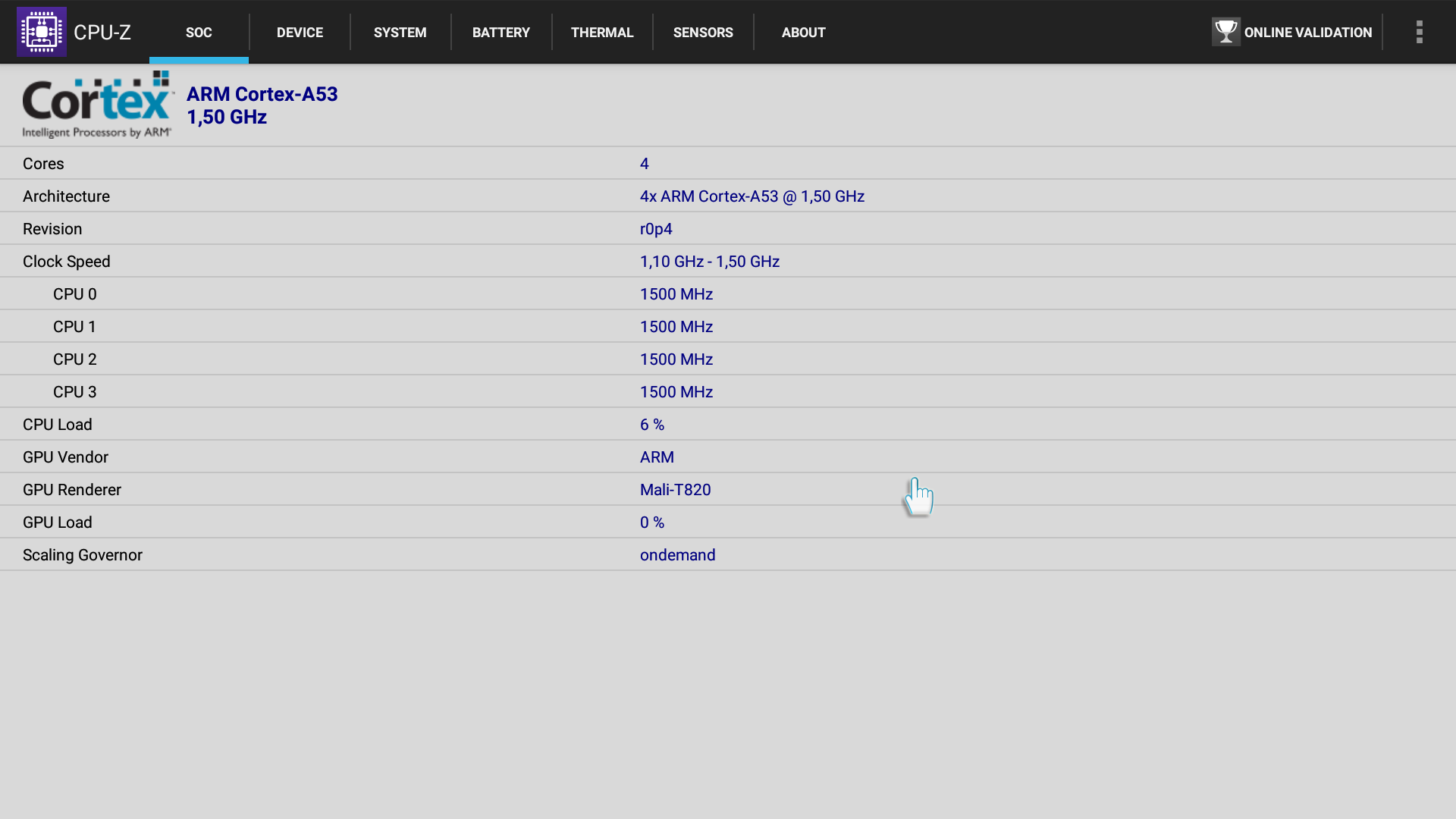

Сведения об операционной системе и конфигурацию аппаратной части дает программа CPU-Z:

Из этих данных следует, что проектор работает под ОС Android версии 6.0. При этом под Android работает не просто мультимедийный плеер, как это бывает, а весь пользовательский интерфейс, то есть эта ОС находится как бы поверх всего того, что демонстрируется пользователю. Такая интеграция и отсутствие раздражающей двойственности весьма приятны. Единственный значимый минус в том, что сетевой интерфейс работает сам по себе, поэтому Сеть для программ недоступна. Возможно, из под Android заработают какие-то USB-адаптеры Wi-Fi, но это просто предположение. Также есть вероятность, что в обновленных прошивках производитель заблокирует установку APK-файлов, и все написанное тут про сторонние программы потеряет актуальность.

Для удобства работы (особенно в сторонних программах) к проектору по USB можно подключить клавиатуру и мышь. Эти устройства ввода работают через USB-разветвитель. Одновременно через разветвитель можно подключать и USB-накопители. Клавиатура работает и во время навигации по меню установок. Задержка перемещения курсора мыши относительно движения самой мышью небольшая. В случае встроенного плеера поддерживаются некоторые быстрые клавиши из основного и дополнительного мультимедийного набора клавиатуры, поддержка в сторонних программах зависит от них самих. Переключение между программами выполняется традиционным сочетанием [Alt+Tab]. Снимок с экрана выполняется при нажатии на клавишу [Print Scrn], при этом сохраняется все, что в данный момент выводится на экран, независимо от источника (и его присутствия) изображения. Это в некоторых случаях может пригодится. Записанные во внутреннюю память проектора снимки можно скопировать с помощью того же ES Проводник Pro на подключенный USB-носитель. Нужно отметить, что в целом интерфейс хорошо оптимизирован для использования только комплектного пульта ДУ, то есть подключать клавиатуру и мышь совсем необязательно.

При поверхностном тестировании воспроизведения контента силами встроенного мультимедийного плеера, мы ограничились рядом файлов, запускаемых с внешних USB-носителей. Были опробованы жесткие диски 2,5″ (они переходят в режим ожидания, если к ним долго не обращаться), внешние SSD и обычные флешки. Два протестированных жестких диска без проблем работали от любого USB-порта без дополнительного питания. Отметим, что поддерживаются USB-накопители с файловыми системами FAT32 и NTFS (вторая только для чтения), а с кириллическими названиями файлов и папок не было никаких проблем. Плеер телевизора обнаруживает все файлы в папках, даже если на диске очень много файлов (более 100 тысяч).

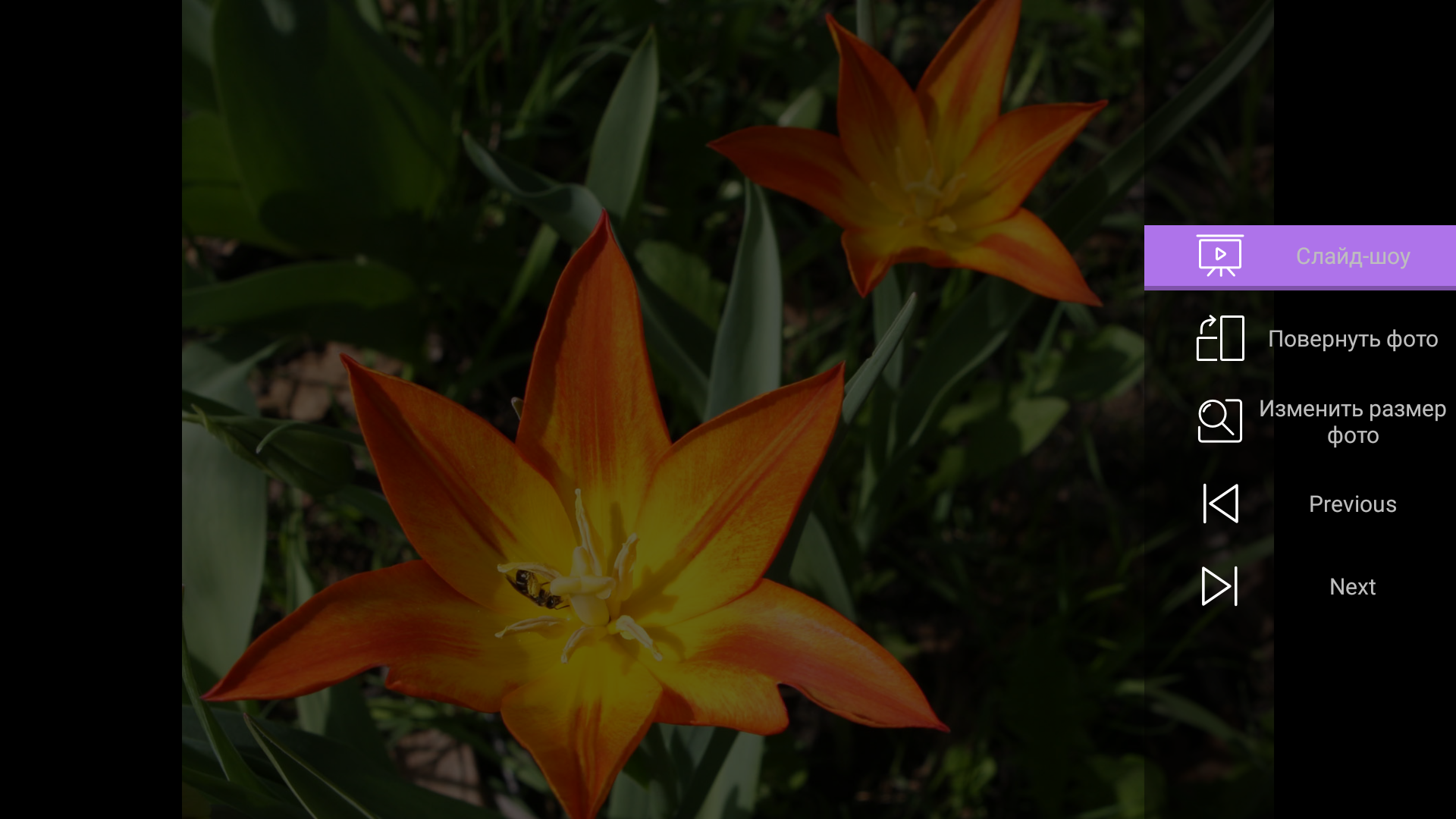

Нами подтверждена способность проектора показывать растровые графические файлы в форматах JPEG, GIF, PNG, BMP и MPO (оба ракурса сразу) в том числе в виде слайд-шоу. Фактическое разрешение графики на экране достигает 4К (с оговорками) или Full HD (если отключено увеличение разрешения до 4К и уже без оговорок).

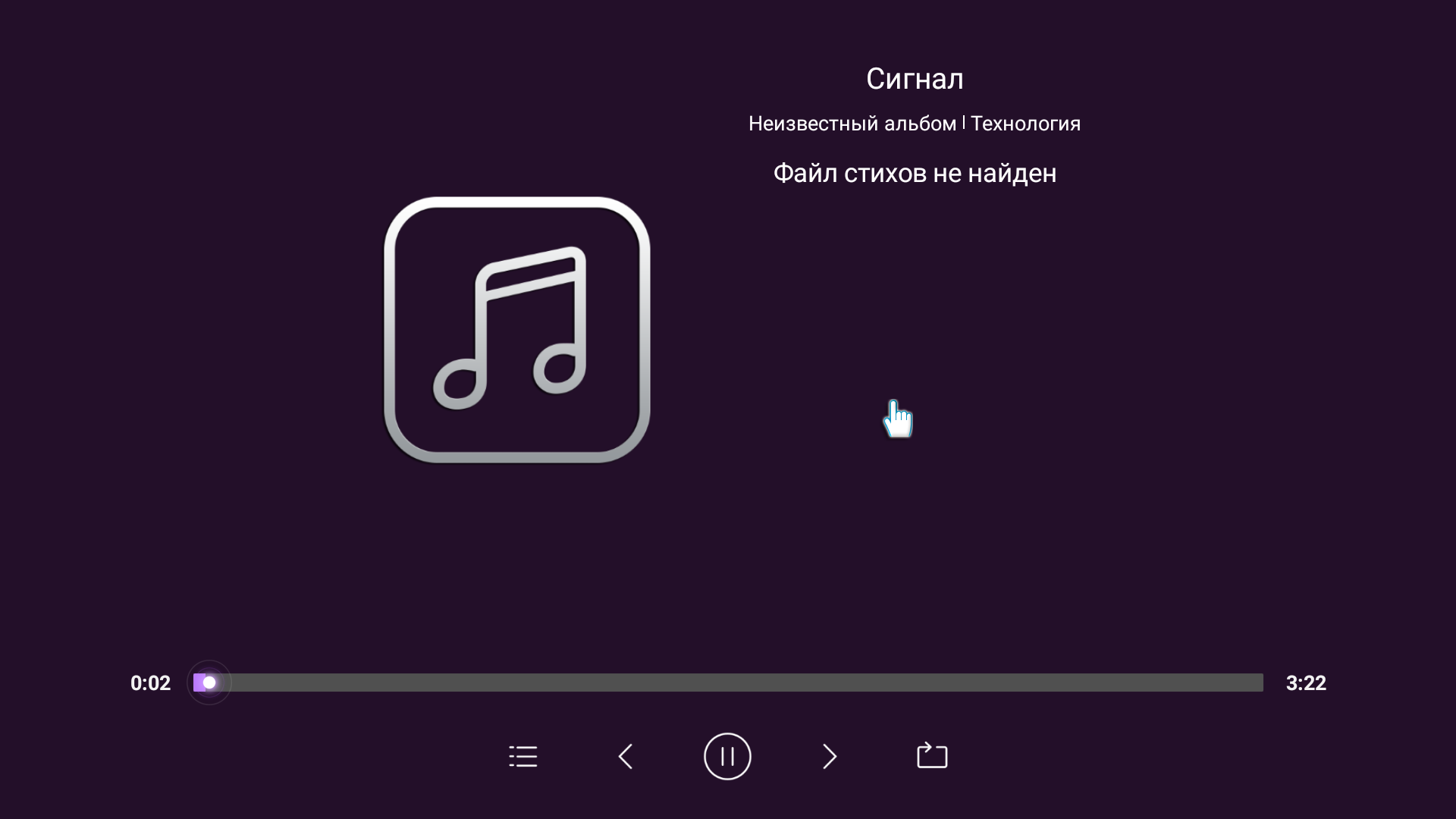

В случае аудиофайлов поддерживаются множество распространенных и не очень форматов, как минимум AAC, MP3, WMA (в т. ч. lossless и 24 бит), MP4, MPA, WAV, MID, MKA и FLAC (расширение должно быть именно FLAC).

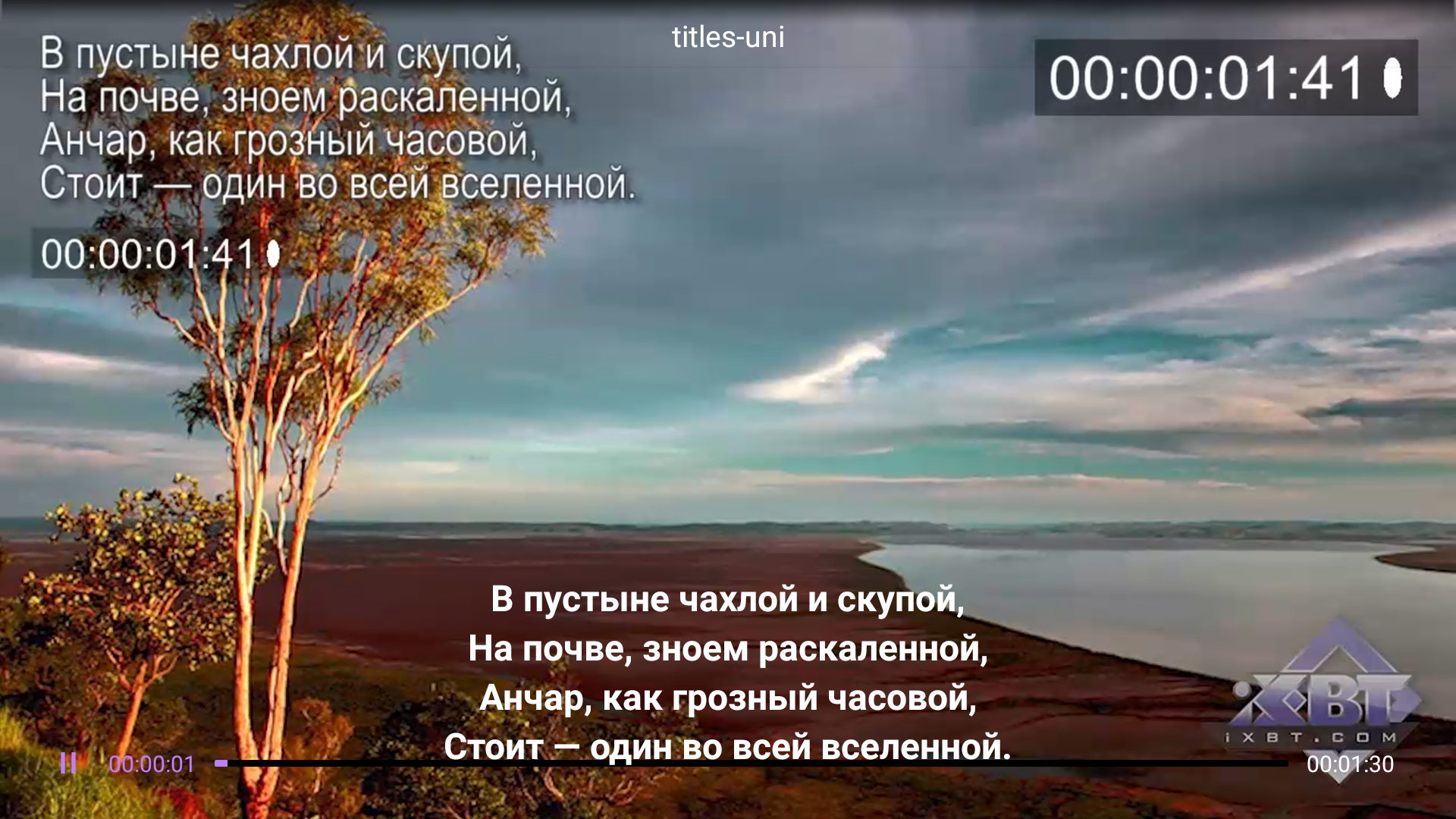

Для видеофайлов поддерживается большое количество контейнеров и кодеков (вплоть до H.265 с 10 бит, HDR10 или HLG, с разрешением до UHD при 60 кадр/с), звуковые дорожки в форматах AAC и MP3, внешние и встроенные текстовые субтитры (русские должны быть в кодировке Windows-1251 или в Unicode). Переключать аудиодорожки и выключать субтитры нельзя.

Не воспроизводятся видеофайлы DivX в AVI и в DIVX, WMV, OGM и MKV (с MPEG4 ASP), а MPEG1 VCD и MPEG2 SVCD / KVCD неправильно увеличивались до размера экрана. Поддерживается воспроизведение видеофайлов с HDR10 (проектор автоматически переключается в режим HDR) и HLG, а в случае файлов с 10 бит на цвет согласно визуальной оценке градаций оттенков больше, чем у 8-битных файлов. Видеофайлы 4K HDR воспроизводятся нормально в случае контейнеров MP4 и M2TS (HEVC, HDR10) и не воспроизводятся в случае контейнеров MKV и WebM (VP9). То есть в большинстве случаев воспроизвести видео высокого разрешения и в актуальном формате получится, но отсутствие поддержки звука в AC3 (Dolby Digital) очень сильно снижает практическую ценность встроенного плеера.

Графические файлы и аудиофайлы также можно воспроизводить с помощью сторонних программ, как и видеофайлы, например, с помощью MX Player. В последнем случае с поддержкой форматов дела обстоят чуть лучше, так как уже воспроизводится видео в WMV и звук дорожек WMA и DTS (в программном режиме), но AC3 в случае программного декодирования постоянно прерывается, то есть и MX Player эту проблему не решает.

В стандартном для видео диапазоне (16—235) отображаются все градации оттенков. Тестовые ролики на определение равномерности чередования кадров помогли выявить, что проектор при воспроизведении видеофайлов не подстраивает частоту обновления экрана (60 Гц) под частоту кадров в видеофайле, а файлы 4k 50/60p H.265 воспроизводятся с пропуском каждого второго кадра. Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей (а другого варианта и нет) составил как минимум 120 Мбит/с (не было тестовых файлов с битрейтом больше). Фактическое разрешение видео на экране также достигает 4К (с оговорками) или Full HD (если отключено увеличение разрешения до 4К).

Встроенный плеер (точнее предустановленная программа WPS Projector) умеет показывать файлы офисных форматов — текстовые, Microsoft Office Excel, Word и PowerPoint, а также PDF. Качество отображения этих файлов типичное — что-то как-то выводится, что-то нет, поэтому, если вдруг возникнет необходимость показывать, например, презентацию в PowerPoint с флешки, то лучше предварительно просмотреть результат на экране.

Измерение яркостных характеристик и потребления электроэнергии

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран профиль Cinema и диафрагма максимально открыта):

Режим Световой поток
1700 лм
Bright 1900 лм
Brilliant Color = Выкл. 1300 лм
Экономичный 1200 лм
Равномерность
+9%, −17%
Контрастность
430:1

Максимальный световой поток выше паспортного значения (заявлено 1800 лм), но это в самом ярком режиме, в котором цветовой баланс сильно смещен в зеленую область. Равномерность освещенности для проектора хорошая. Контрастность для DLP-проектора с таким размером матрицы типичная. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
860:1
Bright 7400:1
Brilliant Color = Выкл. 660:1
Режим SmartEco 3800:1
Динамическая диафрагма = Вкл. 5000:1
Максимальное фокусное расстояние 1100:1

Контрастность full on/full off типичная для современных DLP-проекторов, она уменьшается в режимах с цветокоррекцией и увеличивается при увеличении фокусного расстояния и/или выборе режимов с динамической регулировкой диафрагмы и/или мощности лампы (режимы Bright и SmartEco). В случае динамической регулировки такое управление световым потоком нисколько не влияет на реальный контраст в кадре, но восприятие темных сцен может улучшаться.

Ниже приведен график зависимости яркости от времени при переключении с вывода черного поля на вывод белого поля после 5-секундного периода вывода черного поля для случая, когда включен режим с динамическим управлением диафрагмой:

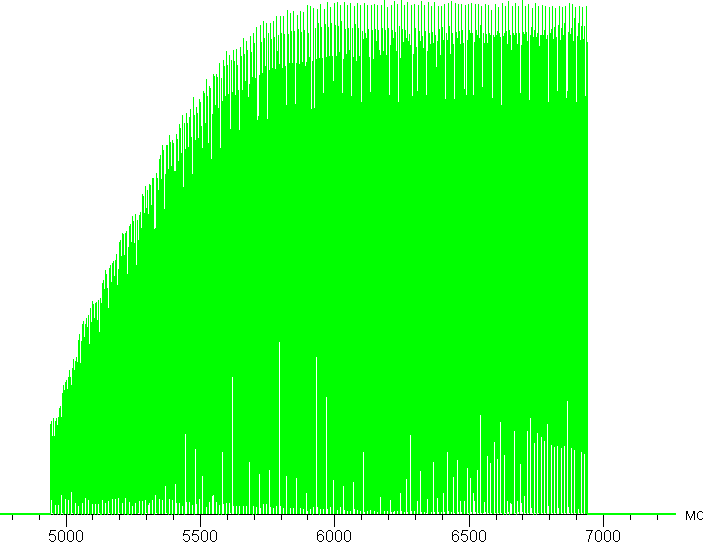

График роста яркости при переключении с черного поля на белое при Динамическая диафрагма = Вкл. График не сглажен.

Видно, что подстройка диафрагмы выполняется не очень быстро, почти за 1 с.

Проектор оснащен светофильтром с шестью сегментами из повторяющейся триады красного, зеленого и синего цветов. При включении Brilliant Color яркость белого поля повышается за счет использования промежутков между сегментами. Разумеется, увеличение яркости белого относительно цветных участков изображения немного ухудшает яркостный баланс. При выключении режима Brilliant Color баланс выравнивается. Однако при этом понижается освещенность белого поля, а освещенность черного поля практически не меняется, что, в частности, приводит к снижению контраста.

Судя по графикам яркости от времени, частота чередования сегментов составляет 240 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 4×. В режиме 24p частота чередования сегментов равна 192 Гц. Эффект «радуги» присутствует, но заметен несильно. Как и во всех DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

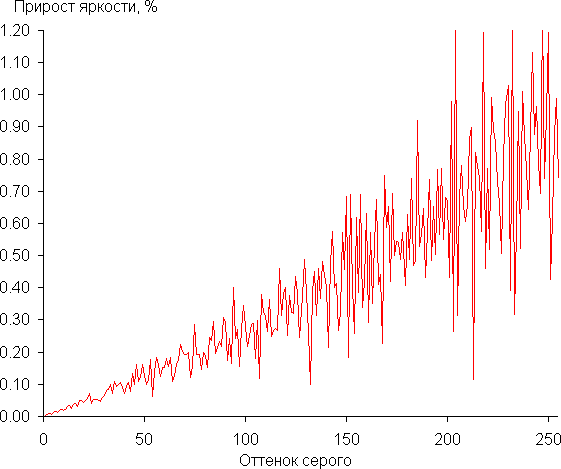

График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами, полученный при последовательном выводе 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) в случае оптимального сочетания параметров (Выбор гаммы = 2.3, Яркость = 54, Контрастность = 50):

Из графика следует, что рост прироста яркости не очень равномерный, но каждый следующий оттенок значимо ярче предыдущего. В частности в тенях различаются все градации самых темных оттенков:

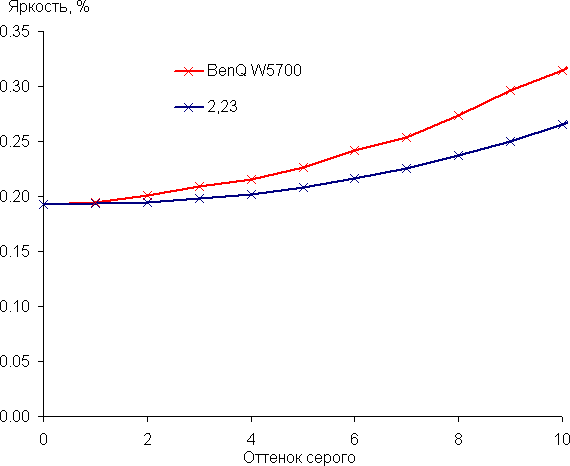

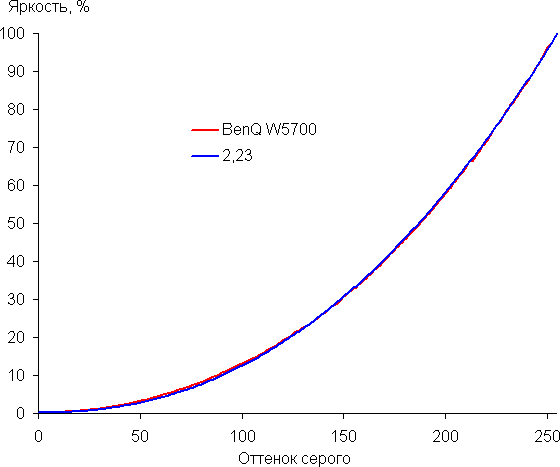

Реальная гамма-кривая аппроксимируется степенной функцией с показателем 2,23, что близко к стандартному значению 2,2, при этом аппроксимирующая функция близка к реальной гамма-кривой:

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка Потребляемая от сети мощность, Вт
Обычный (высокая яркость) 33,0 очень тихо 312
Экономичный (низкая яркость) 28,5 очень тихо 236

В режиме ожидания потребление электроэнергии составило 0,6 Вт.

По кинотеатральным меркам проектор BenQ W5700 даже в режиме высокой яркости является очень тихим устройством. Выбор профиля Silence (при этом отключается функция увеличения разрешения до 4К) снижает уровень шума еще на примерно 1 дБА (и потребление на 7 Вт). Шум равномерный, раздражения не вызывает. Динамическая диафрагма работает относительно громко — даже в режиме с высокой яркостью на фоне работы системы охлаждения можно выделить характерное жужжание во время регулировки светового потока с помощью диафрагмы. Хорошо, что ее можно отключить.

Запаса громкости при использовании наушников на 32 Ом с чувствительностью 112 дБ нет, низких частот нет, в паузах слышен шум, качество звука среднее. Аналоговый аудиовыход можно использовать только для контроля наличия звука, внешнюю акустическую систему лучше подключать по оптическому цифровому выходу.

Тестирование видеотракта

HDMI-подключение к компьютеру

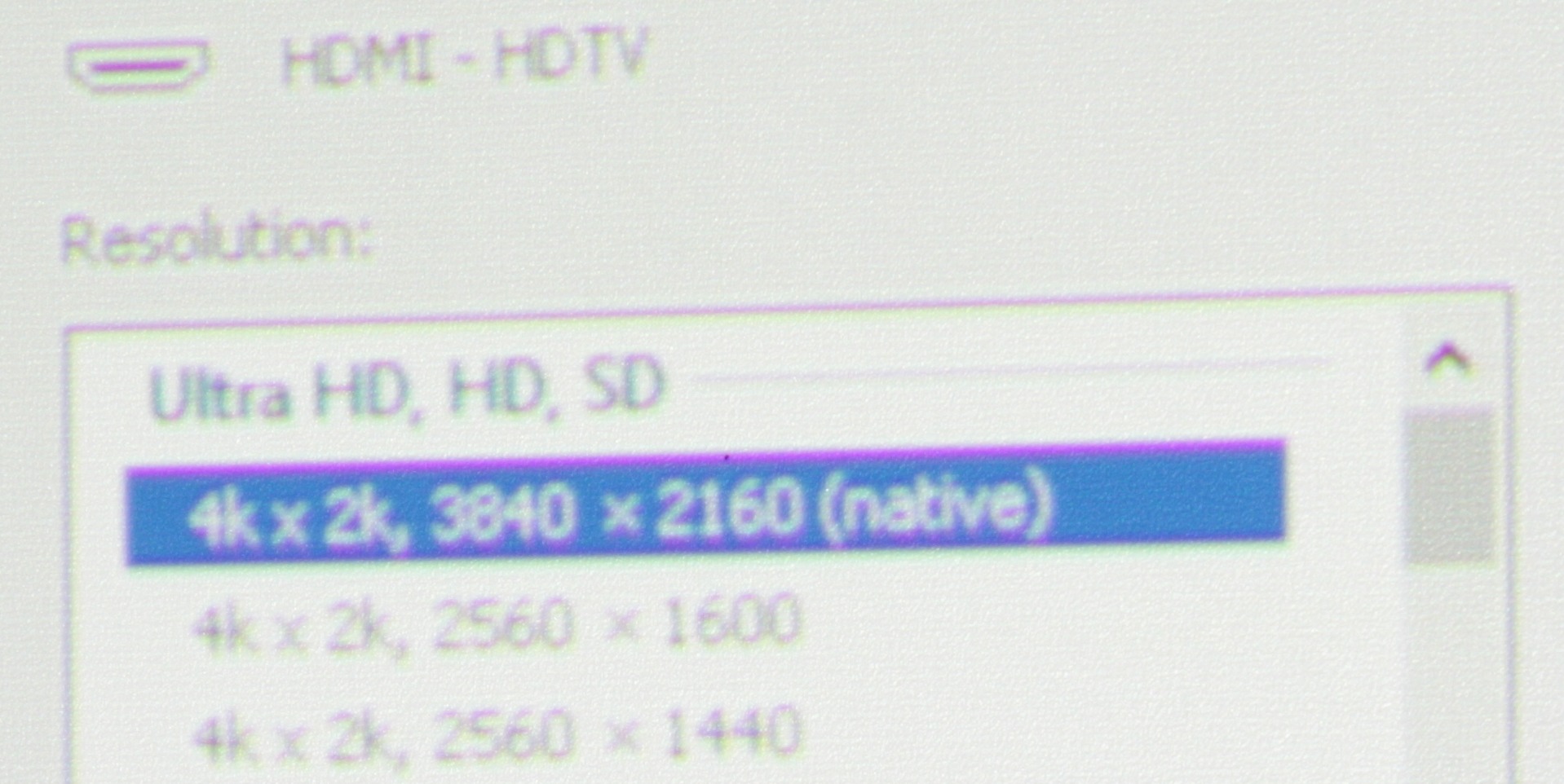

При таком способе подключения в случае подходящей видеокарты (мы использовали видеокарту MSI GeForce GTX 1070 Gaming X 8G) поддерживается режим вплоть до 3840 на 2160 пикселей и 60 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без снижения цветового разрешения) с глубиной 8 бит на цвет. Белое поле выглядит равномерно освещенным, цветных разводов нет. Равномерность черного поля хорошая, только в центральной части оно немного светлее, бликов на нем нет. Микроконтраст немного занижен. Геометрия практически идеальная, только при вертикальном сдвиге длинный дальний от оси объектива край проекции прогибается внутрь на 2-3 мм при порядка 2 м ширины. Равномерность фокусировки неидеальная, но можно добиться некоторого компромисса, когда по всей площади проекции фокусировка более-менее хорошая. Ширина неяркой цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, доходит где-то до 0,5 пикселя, это не критично.

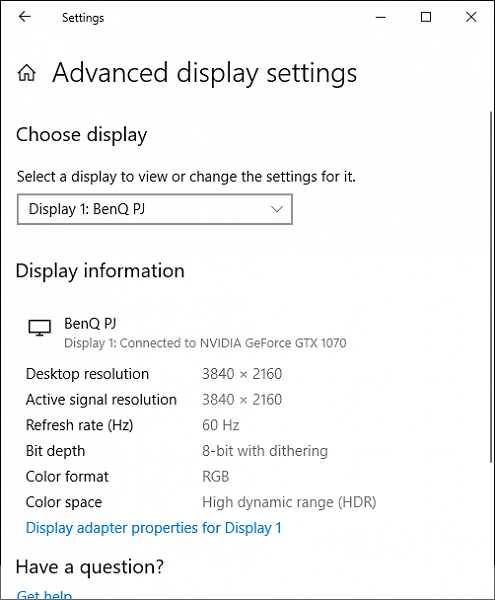

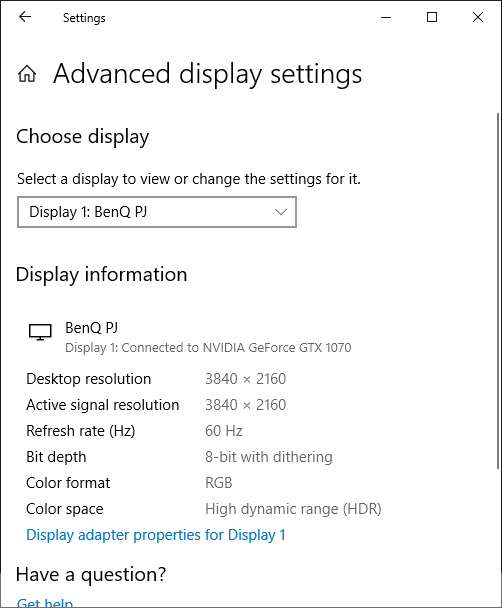

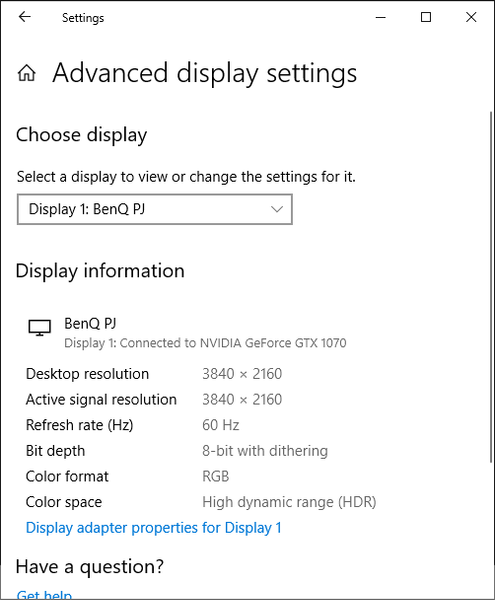

Под Windows 10 вывод в режиме HDR на данный проектор возможен при выборе соответствующих опций в настройках дисплея. При разрешении 4К и 60 Гц вывод идет в режиме 8 бит на цвет, дополненных динамическим смешением цветов, видимо, с помощью видеокарты на аппаратном уровне. При 30 Гц — 12 бит на цвет.

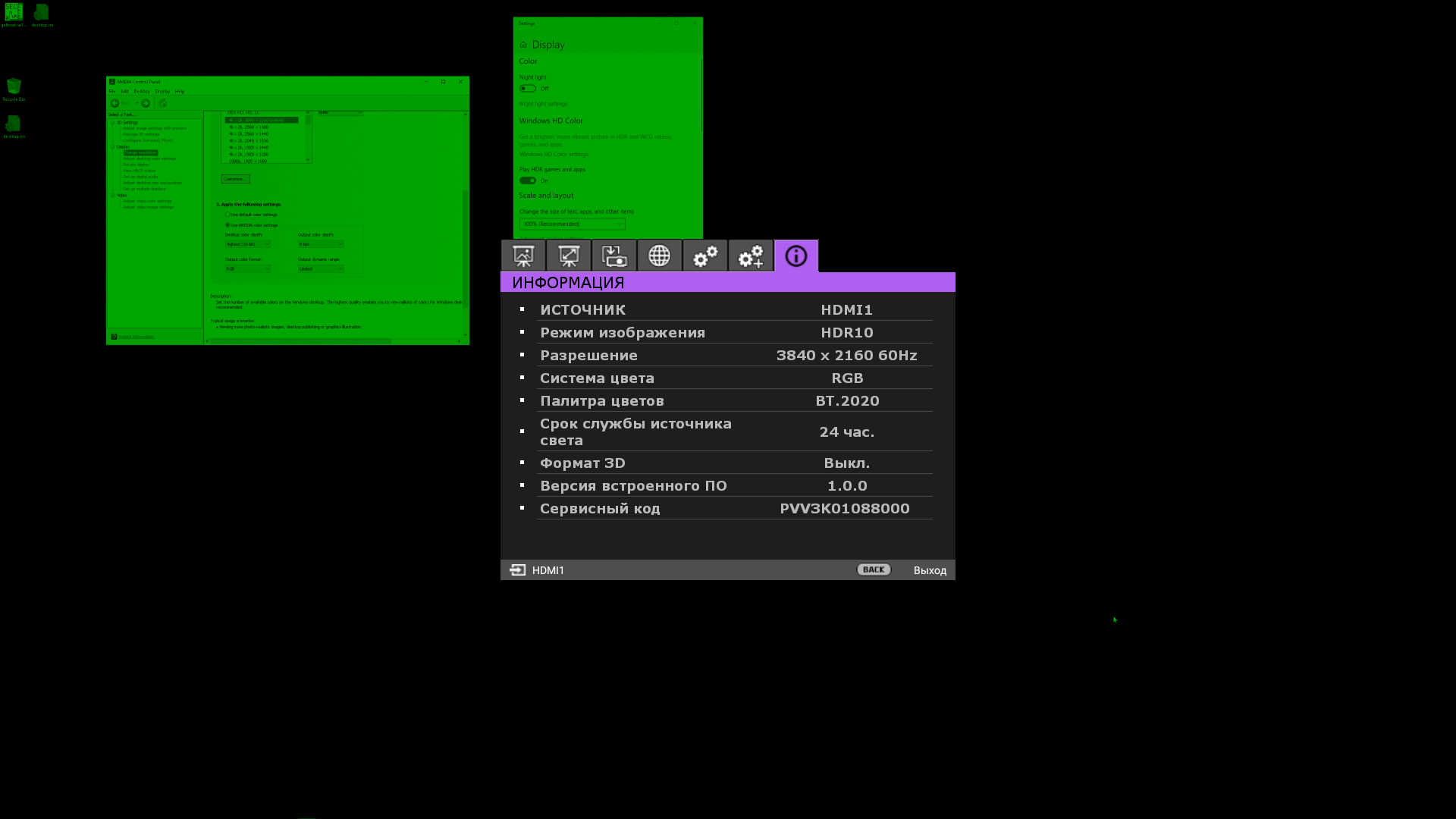

Проектор сам определяет сигнал HDR и автоматически переключается в соответствующий режим. Однако в случае кодирования цвета RGB оно определяется правильно, но вывод идет как для цветоразностного сигнала.

Поэтому на ПК приходится включать цветоразностный вывод, тогда с картинкой уже все в порядке. Воспроизведение тестовых видеороликов с 10-битным цветом и плавными градиентами показало, что градаций оттенков гораздо больше, чем при простом 8-битном выводе без HDR. Впрочем, наличие динамического смешения цветов на темных оттенках видно невооруженным глазом. Тестовые HDR-видеоролики с реальными и тестовыми изображениями по субъективным ощущениям выводились с хорошим качеством, в частности с яркими насыщенными цветами.

HDMI-подключение к бытовому плееру

В данном случае HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Цвета правильные, слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Оверскан отключается. Яркостная четкость всегда очень высокая и определяется только типом видеосигнала, тогда как цветовая немного ниже возможной. В случае режима 1080p при 24 кадр/с кадры выводятся с чередованием длительности 1:1.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неподвижных частей изображения (т. е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям. Есть сглаживание зубчатых диагональных границ двигающихся объектов в случае чересстрочного видеосигнала. Результат работы функции шумоподавления виден в явном виде, при этом процесс улучшения картинки не доводится до появления артефактов. Присутствует функция вставки промежуточных кадров. Ее качество хорошее, в большинстве случаев промежуточные кадры рассчитываются правильно с небольшим количеством малозаметных артефактов и с высокой детализацией, но плавности могло бы быть и побольше.

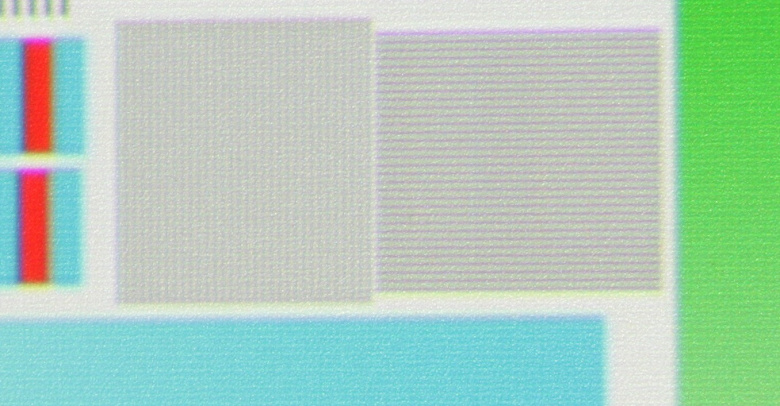

В данном проекторе есть функция (XPR) увеличения разрешения относительно физического разрешения матрицы. В этом режиме каждый исходный кадр сначала масштабируется (если это требуется) до разрешения 4К, затем разбивается на четыре подкадра с разрешением 1920×1080 пикселей (это физическое разрешение матрицы), которые выводятся последовательно с частотой 240 Гц со сдвигом на 0,5 пикселя первого подкадра вверх, второго — вправо, третьего — вниз и четвертого — влево. Таким образом с частотой 60 Гц формируется изображение, разрешение которого условно в 4 раза выше физического разрешения матрицы DMD. Соответствующий набор микросхем разработан компанией Texas Instruments, ею же осуществляется поддержка разработчиков, внедряющих эту технологию в проекционные системы. Подобные технологии применяются и в случае проекторов с ЖК-матрицами (просветными и на отражение).

Результирующее изображение не имеет истинного разрешения 4К, так как пиксели подкадров частично накладываются друг на друга, что снижает итоговую четкость сформированного кадра. Тем не менее положительный эффект есть, изображение становится более «аналоговым», так как практически исчезает и так едва заметная пиксельная решетка, при этом детализация возрастает, например, мелкий текст становится более читаемым. Это подтверждают приведенные ниже фрагменты изображения с выключенным и включенным режимом увеличения разрешения до 4К при исходном сигнале 4К:

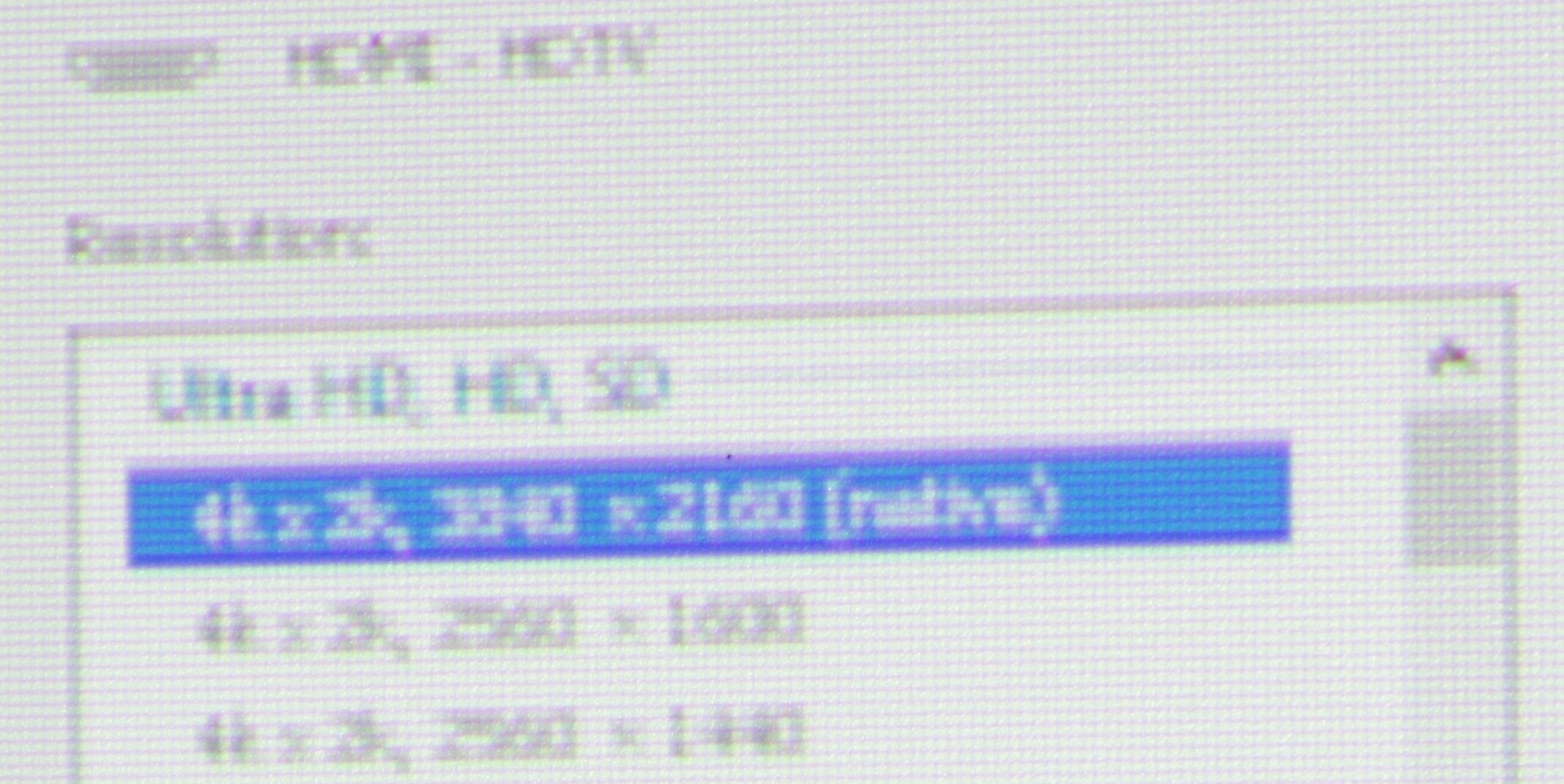

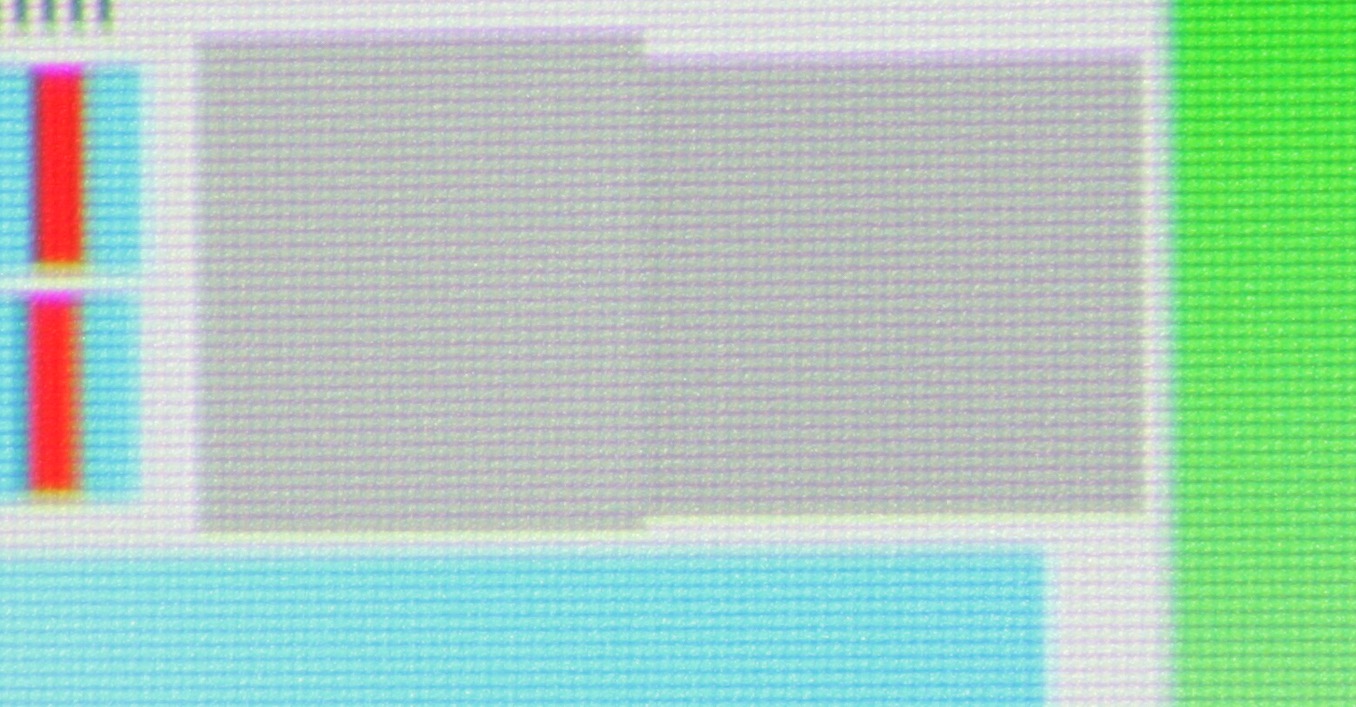

Функция XPR выключена

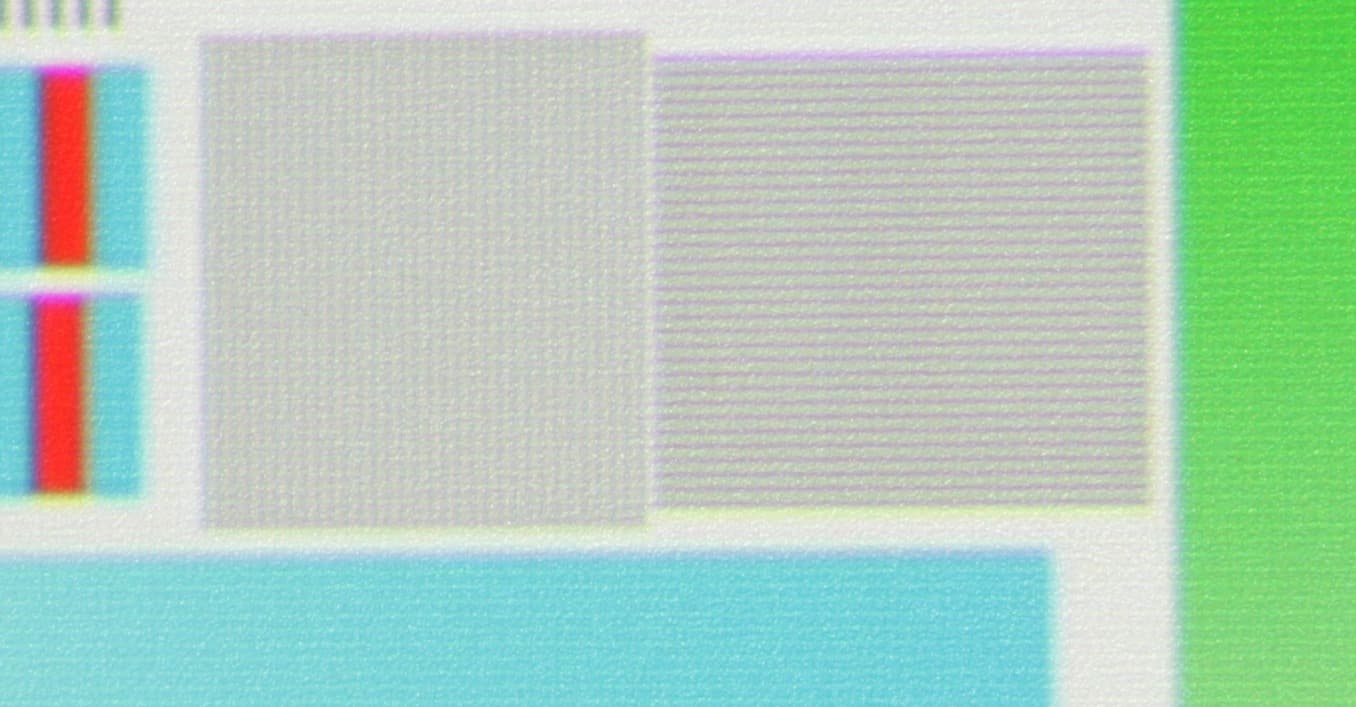

Функция XPR включена

Результат очень хороший. И фрагменты с вертикальной и горизонтальной мирой через пиксель:

Функция XPR выключена
Функция XPR включена

Если это и не истинное 4К-разрешение, то что-то очень близкое к нему. На втором снимке уже можно различить как горизонтальные полоски, так и вертикальные. На первом — только серые квадраты с пиксельной решеткой.

Определение времени отклика и задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Для сигналов 1080p или 4К при 60 Гц кадровой частоты задержка вывода изображения составила порядка 70 мс. Эта задержка точно будет чувствоваться в динамичных играх, но при работе за компьютером к такой задержке можно привыкнуть, и особого раздражения она не вызывает.

Оценка качества цветопередачи

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват зависит от выбранного профиля. В случае D. Cinema охват широкий, он очень близок к DCI:

В режиме HDR охват такой же. В случае других профилей, в частности Cinema, охват практически равен sRGB, что ожидаемо:

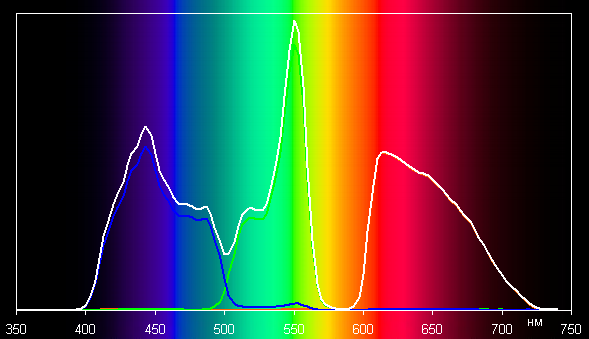

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профилей D. Cinema и Cinema:

D. Cinema
Cinema

Видно, что компоненты хорошо разделены и при выборе профиля D. Cinema разделение дополнительно увеличивается с помощью оптического фильтра (об этом свидетельствует изменение спектров компонент и жужжание, раздающееся из проектора при выборе этого профиля). За счет такого разделения компонент достигается широкий цветовой охват, что и нужно для вывода в режиме HDR. Отметим, что в целом это типичные спектры для проекторов с источником света в виде ртутной лампы высокого давления.

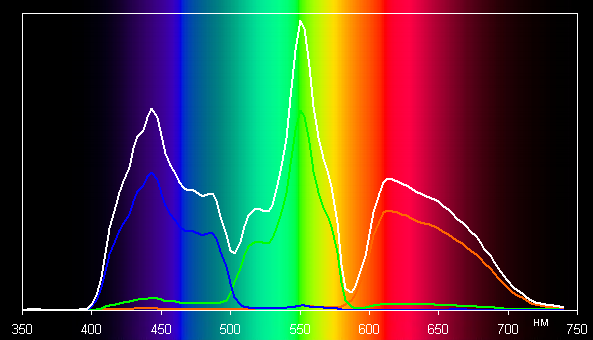

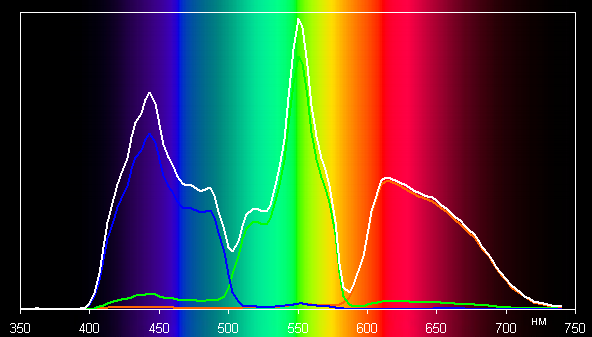

Приведем также спектр при включенном Brilliant Color (профиль Cinema):

Видно, что при включенном Brilliant Color яркость белого заметно превышает яркость основных цветов в соответствующих областях спектра, поэтому в этом режиме цветные участки на фоне белых областей выглядят менее яркими, чем должны быть на самом деле.

Для количественной характеристики дисбаланса яркости между белыми и цветными областями приведем относительную величину яркости белого в процентах от суммы яркостей красного, зеленого и синего:

Режим Относительная яркость белого, %%
Brilliant Color = Вкл. 138
Brilliant Color = Выкл. 108

Видно, что при включении Brilliant Color яркость белого существенно выше яркости цветных участков. Впрочем, превышение все равно не очень большое.

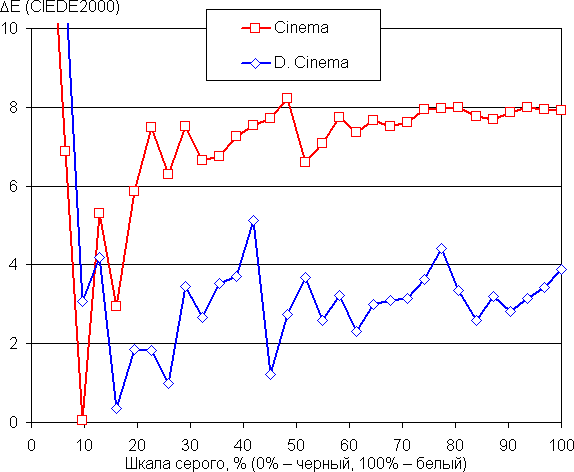

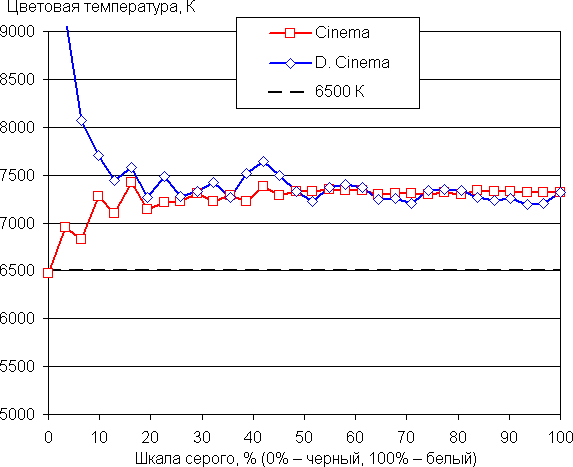

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режимов Cinema и D. Cinema, которые производитель считает оптимальными для просмотра фильмов со стандартным и расширенным цветовым охватом, соответственно. Укажем, что близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

Выбор этих профилей с потребительской точки зрения уже обеспечивает хорошее качество цветопередачи, так как цветовая температура не сильно выше стандартных 6500 К абсолютно черного тела, а ΔE меньше 10, при этом оба параметра не очень сильно изменяются от оттенка к оттенку, что положительно сказывается на визуальной оценке цветового баланса.

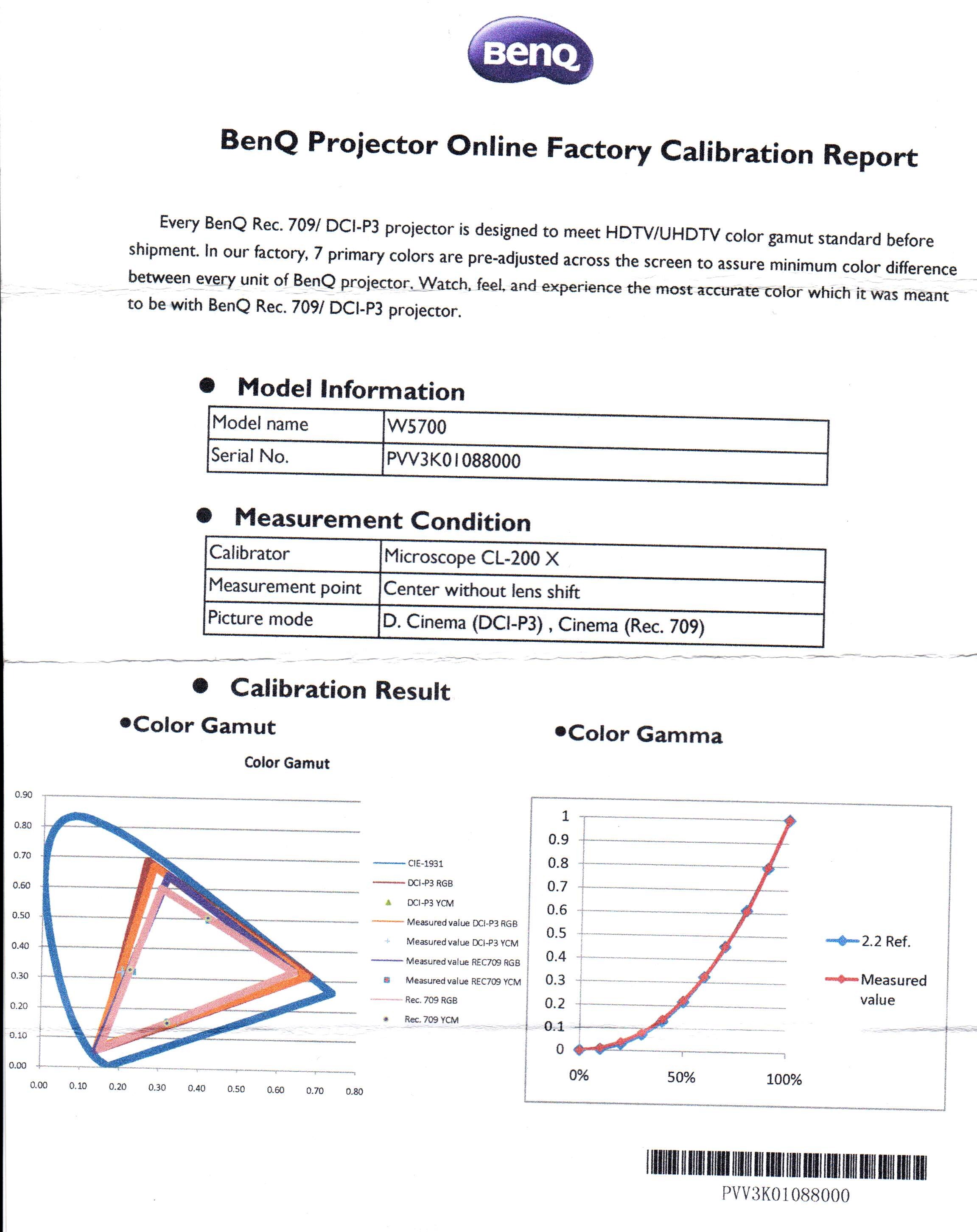

Отметим, что для каждого проектора выполняется заводская калибровка, о чем свидетельствует прилагаемый отчет:

Выводы

По совокупности характеристик BenQ W5700 можно рекомендовать к использованию в составе если не топового, то весьма продвинутого домашнего кинотеатра. Контент 4К HDR проектор покажет в разрешении практически 4К и с широким цветовым охватом, а более доступный контент Full HD на этом проекторе выводится с уменьшенной пикселизацией, почти в аналоговом виде. При желании увеличение разрешения до 4К можно отключить — и смотреть Full HD в исходном виде. Проектор ограниченно подходит для демонстрации презентаций в незатемненных помещениях, так как яркость у него не очень большая. А в случае очень динамичных игр на результативности может сказаться относительно большая задержка вывода. Проектор без посторонней помощи умеет воспроизводить мультимедийный контент с USB-носителей, но ценность этой функции снижена из-за отсутствия поддержки декодирования звуковых дорожек в формате AC3.

Достоинства

  • Динамическое увеличение разрешения до 4К
  • Поддержка HDR
  • Хорошее качество цветопередачи
  • Правильный вид светофильтра
  • Тихая работа
  • Регулируемый сдвиг объектива
  • Минимальные геометрические искажения проекции
  • Пульт ДУ с подсветкой
  • Два HDMI-входа
  • Три порта USB
  • Встроенный мультимедийный плеер
  • Поддержка стереоскопического режима
  • Функции защиты от кражи и несанкционированного использования
  • Строгий дизайн и черный цвет корпуса
  • Удобное и русифицированное меню

Недостатки

  • Значимых нет

В заключение предлагаем посмотреть наш видеообзор проектора BenQ W5700:

Наш видеообзор проектора BenQ W5700 можно также посмотреть на iXBT.video
