Обзор блока питания Xilence Performance X XN073 (XP750MR9) мощностью 750 Вт

Розничные предложения

Блоки питания под торговой маркой Xilence уже довольно давно присутствуют на российском рынке, но в силу разных причин большого распространения они не получили. Сегодня мы познакомимся с очередным продуктом из ассортимента компании. В наше распоряжение поступила модель с красноречивым названием XN073 (XP750MR9) мощностью 750 Вт, которая относится к флагманской серии Performance X, куда входит шесть моделей мощностью от 550 до 1250 Вт. Данная модель характеризуется наличием сертификата 80Plus Gold для сетей с напряжением 230 В и наличием импульсных преобразователей в выходных цепях постоянного тока (DC/DC).

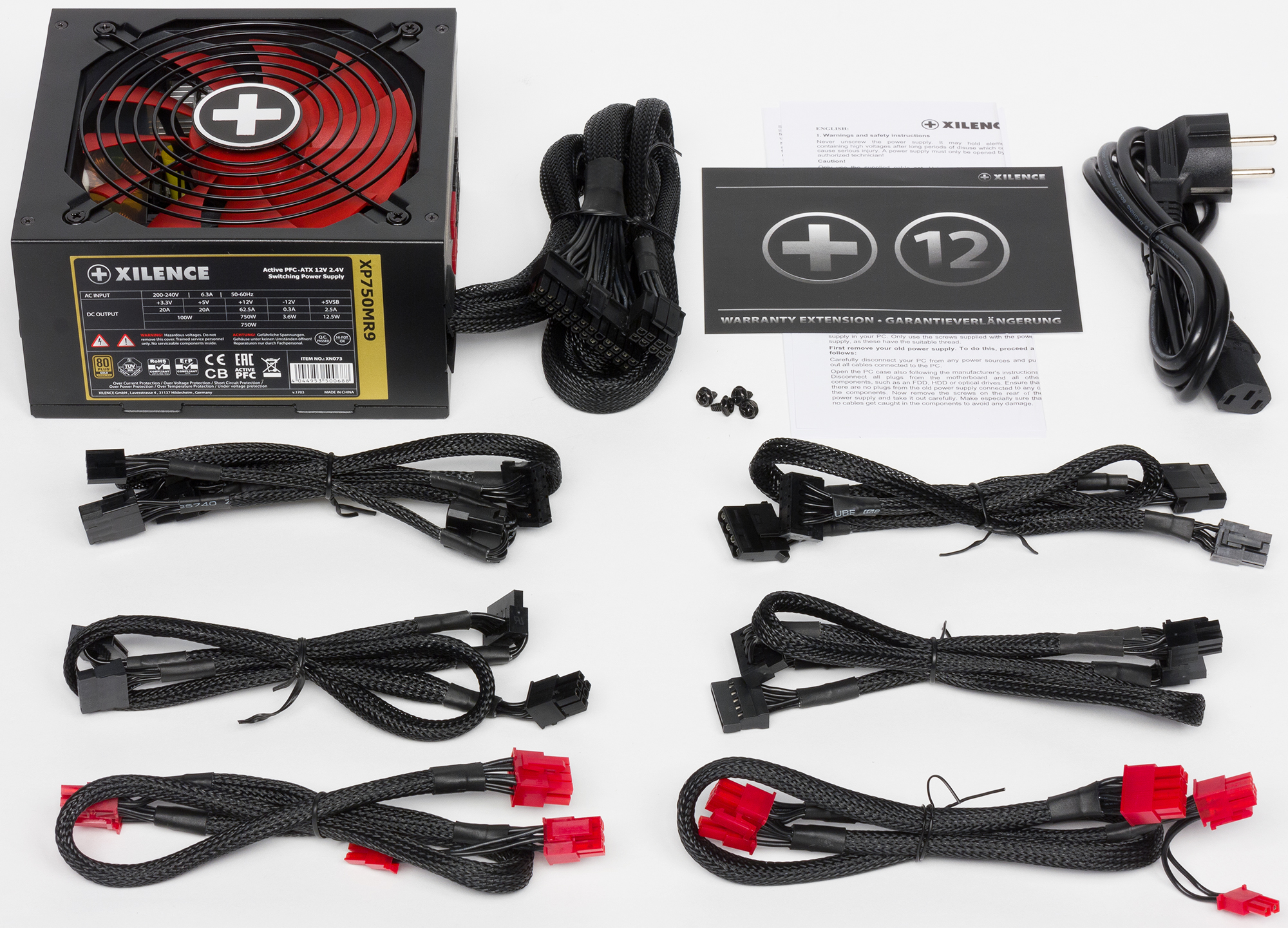

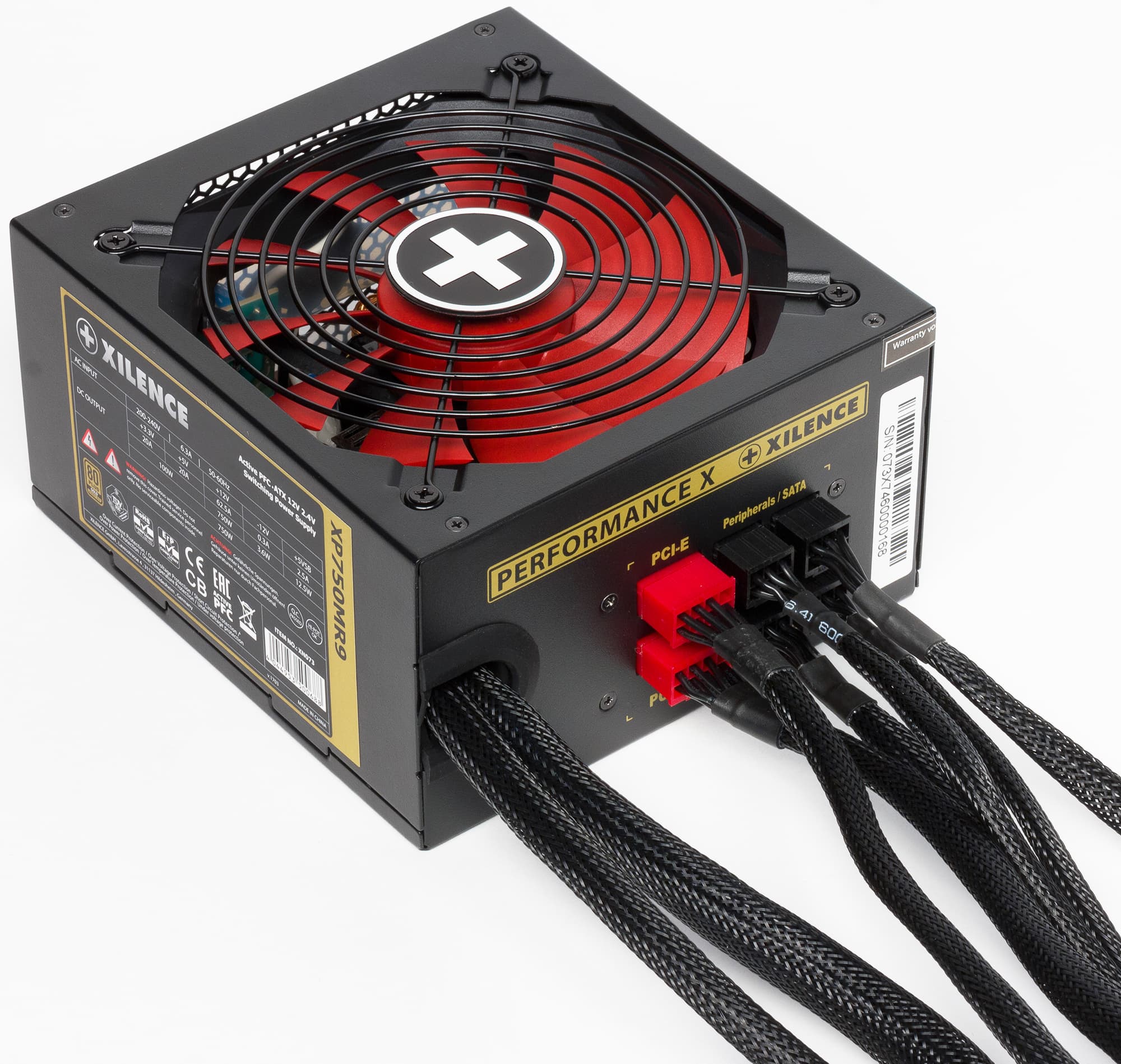

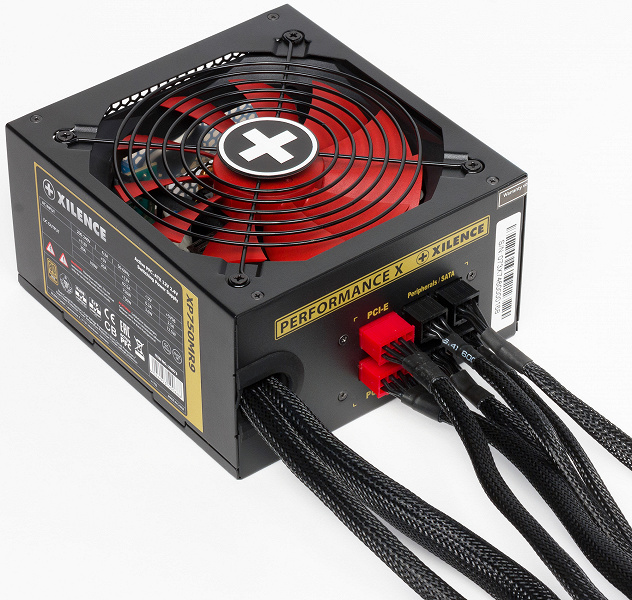

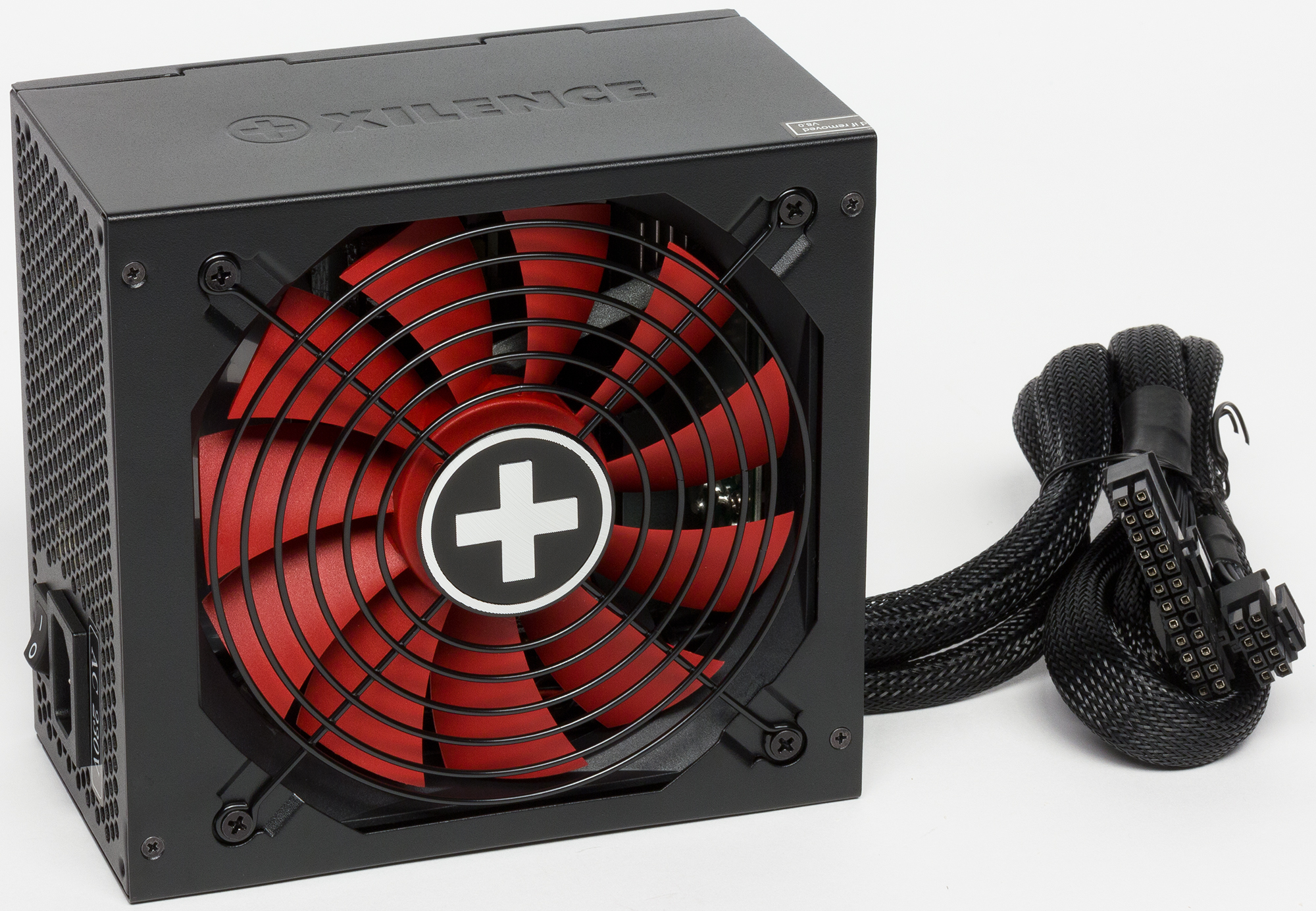

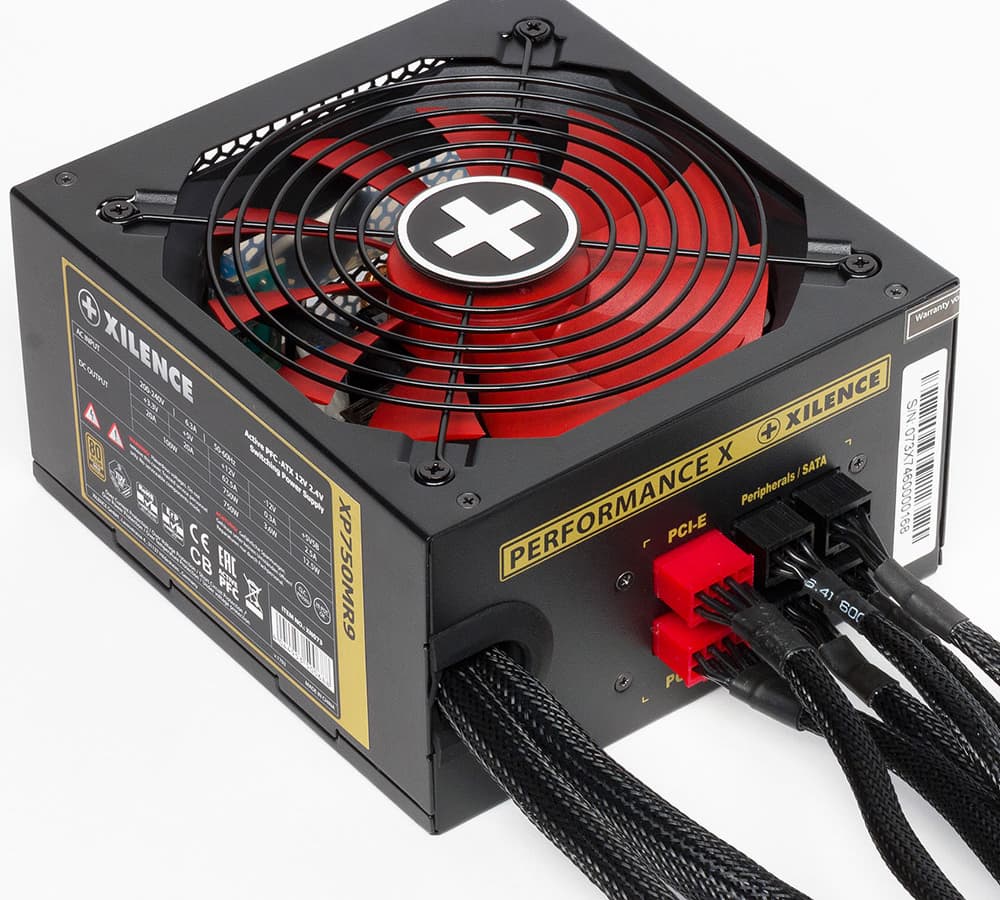

Блок питания выполнен в корпусе черного цвета с матовым покрытием, его длина составляет 160 мм. Под проволочной решеткой установлен вентилятор с красной крыльчаткой — фирменный знак Xilence. Поставляется блок питания в упаковке, предназначенной для розничной продажи, представляющей собой коробку с глянцевой полиграфией в черно-белых тонах.

Характеристики

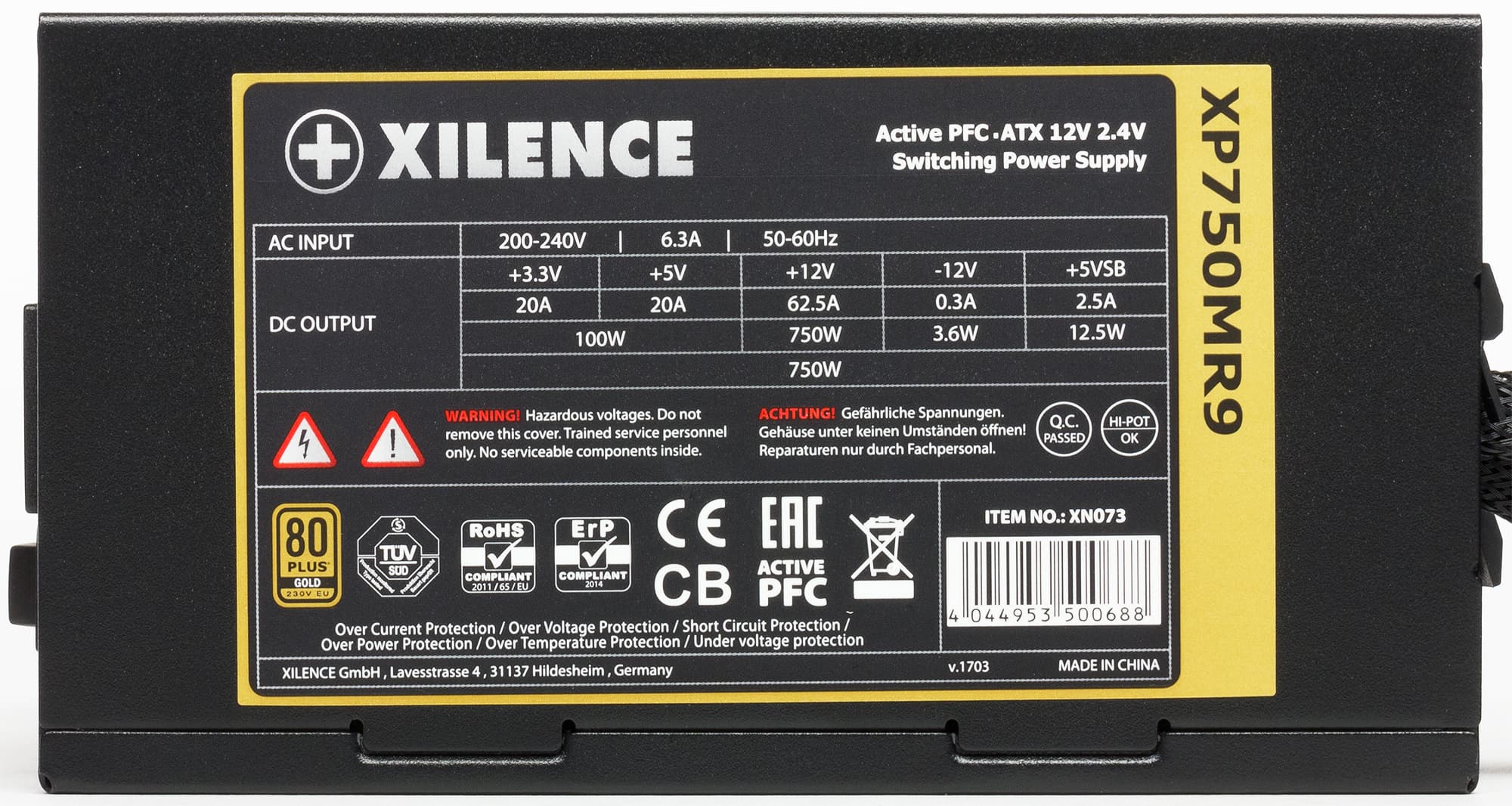

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0, что, разумеется, является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector 0
8 pin SSI Processor Connector 1 разборный
6 pin PCI-E 1.0 VGA Power Connector 0
8 pin PCI-E 2.0 VGA Power Connector 4 на двух шнурах
4 pin Peripheral Connector 4 эргономичные
15 pin Serial ATA Connector 8 на четырех шнурах
4 pin Floppy Drive Connector 1

Длина проводов до разъемов питания

Фиксированные шнуры:

  • до основного разъема АТХ — 58 см
  • до процессорного разъема 8 pin SSI — 61 см

Съемные шнуры:

  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема SATA Power Connector — 50 см, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема
  • до разъема SATA Power Connector — 50 см, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD

По количеству разъемов БП не уступает большинству существенно более дорогих продуктов, но расположены они не совсем удобно, если говорить про использование в высоких корпусах с нижним БП. В корпусах типоразмера miditower особых неудобств из-за комбинированного размещения разъемов SATA Power и периферийных возникнуть не должно, если собирать типовую конфигурацию с 2-3 накопителями. А вот в случае большего количества устройств, требующих питания и установленных в различных зонах корпуса, сложности, вполне вероятно, возникнут.

Длина проводов позволяет проложить их в среднеразмерных корпусах с нижним расположением БП, однако не исключен вариант, что прокладывать провода придется напрямую, а не через полости для скрытой прокладки. Также далеко не в любом современном корпусе сборка системы с блоком питания, имеющим подобную длину проводов, будет комфортной, поэтому приобретать данную модель лучше для компактных корпусов. Все-таки 61 см до разъема питания процессора — это, мягко говоря, не очень много с учетом особенностей конструкции современных корпусов.

Схемотехника и охлаждение

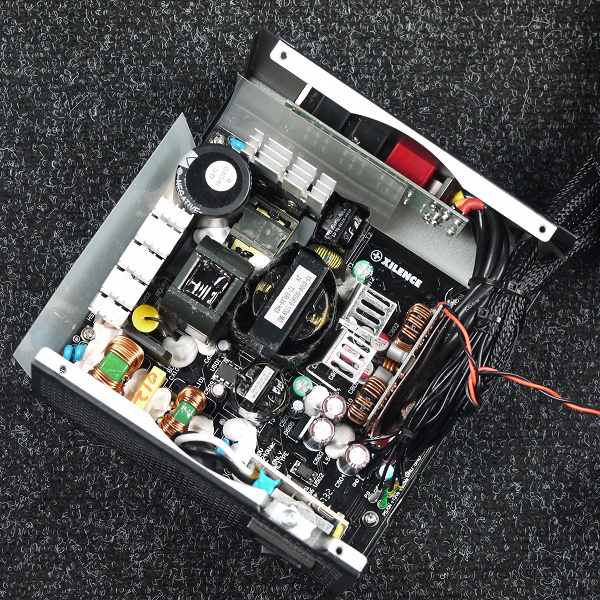

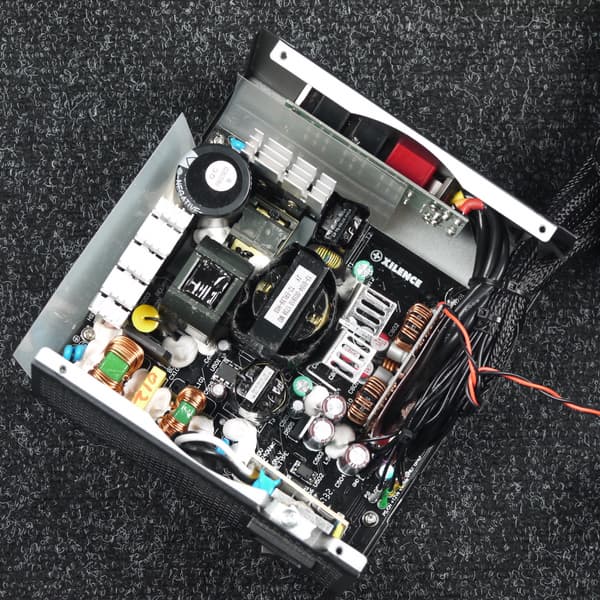

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

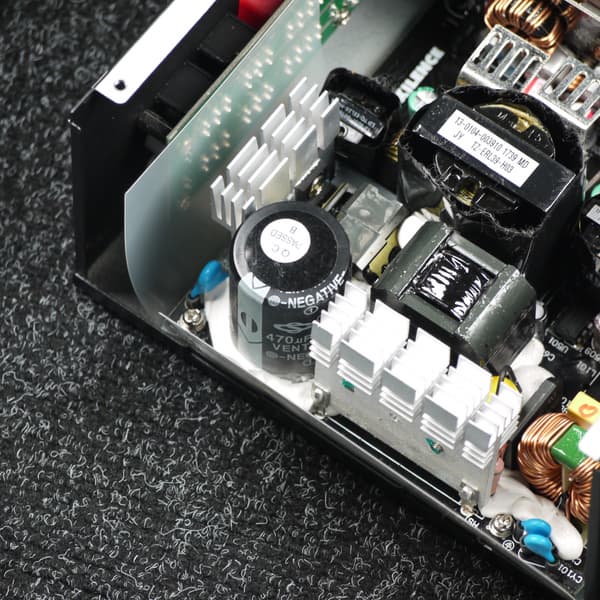

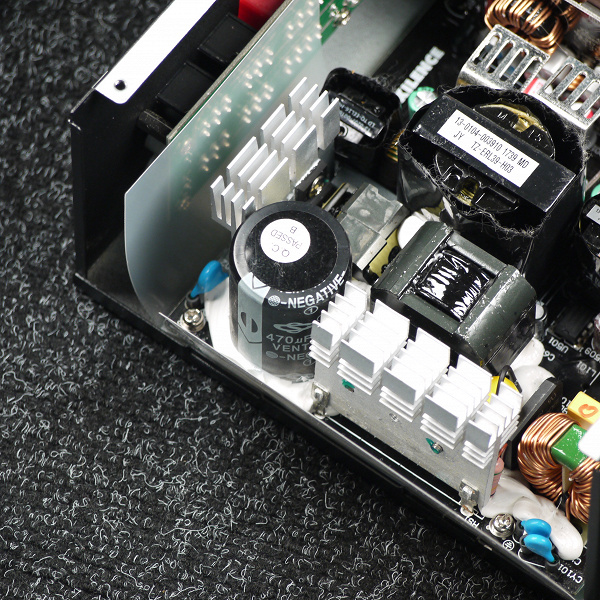

Высоковольтные силовые элементы установлены на двух радиаторах средних размеров, транзисторы синхронного выпрямителя установлены с оборотной стороны основной печатной платы, элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на дочерней печатной плате, установленной вертикально (дополнительного теплоотвода там нет).

Блок питания оснащен активным корректором коэффициента мощности, но рассчитан только на работу в электросетях с номинальным напряжением 230 вольт, то есть имеет стандартный, а не расширенный диапазон питающих напряжений.

В блоке питания установлены конденсаторы с жидким электролитом под торговой маркой 12 Kuang Jin Enterprise (включая высоковольтный). Установлено и некоторое количество полимерных конденсаторов.

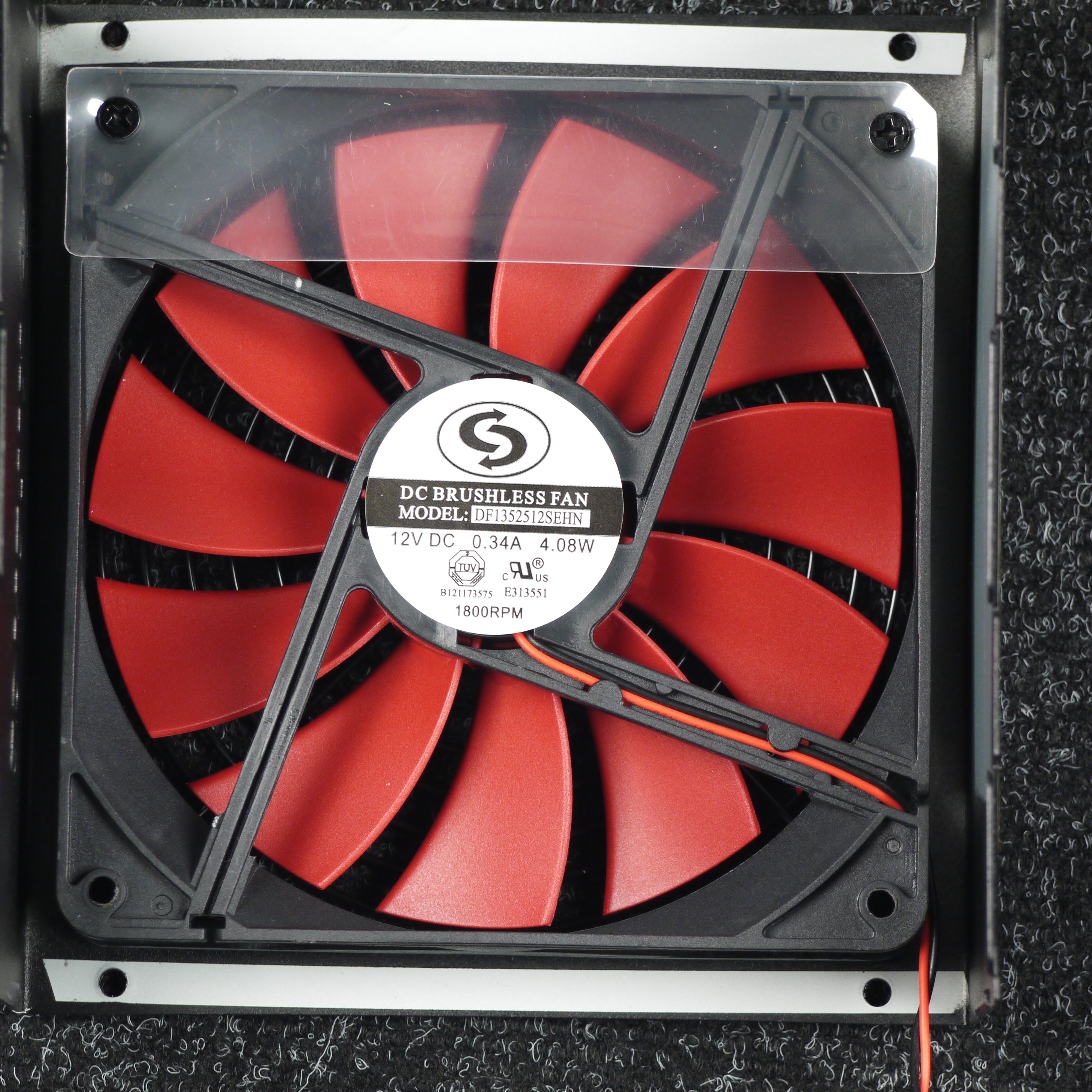

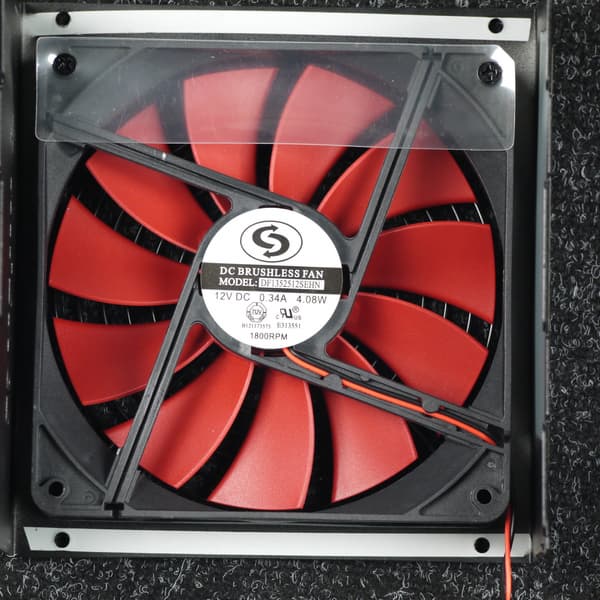

Вентилятор произведен компанией Boluo Xin Zhengheng Electronics и имеет скорость вращения 1800 оборотов в минуту при номинальном питании 12 В. Основан вентилятор на подшипнике скольжения.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

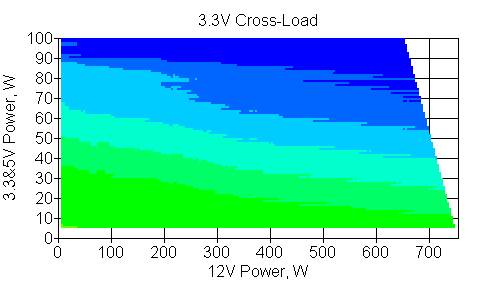

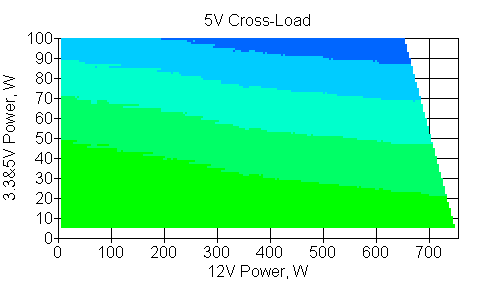

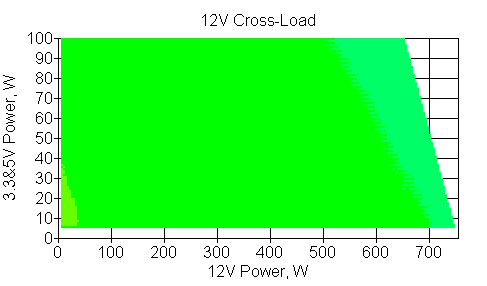

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналам +3.3VDC и +12VDC и 1% по каналу +5VDC. Отметим, что нагрузочная способность канала +3.3VDC в целом является не очень высокой.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 640 Вт при отклонении в пределах 3%.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.

В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

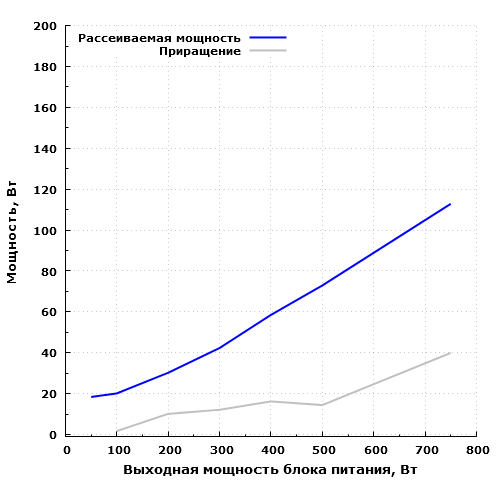

Экономичность модели находится на хорошем уровне: на максимальной мощности БП рассеивает около 113 Вт, 60 Вт он рассеивает на мощности порядка 410 Вт, а 100 Вт — на мощности около 650 Вт. На мощности 50 Вт блок питания рассеивает около 18,4 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,2 Вт.

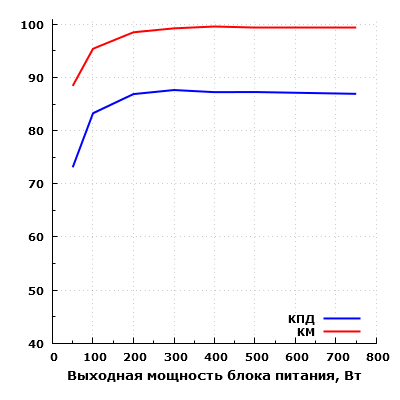

Эффективность БП находится на достойном уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 86% в диапазоне мощности от 200 до 750 ватт. Максимальное зарегистрированное значение составило 87,6% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 73,1%.

Температурный режим

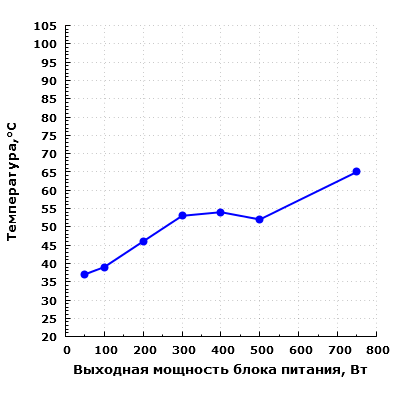

К температурному режиму в целом больших претензий нет, термонагруженность при работе на максимальной мощности можно считать удовлетворительной.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

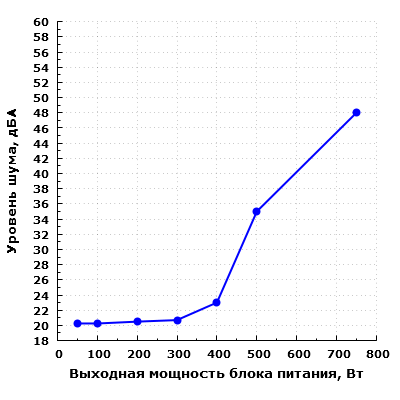

При работе в диапазоне примерно до 300 Вт шум блока питания находится на минимально заметном уровне — менее 23 дБА с расстояния 0,35 метра. При работе на мощности 400 Вт шум все еще остается очень низким.

При работе на мощности от 500 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается.

При нагрузке в 750 Вт шум блока питания уже заметно превышает значение в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности до 500 Вт, а до 400 Вт блок питания работает очень тихо.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило около 3 дБА.

Потребительские качества

Потребительские качества Xilence XN073 находятся на хорошем уровне, если рассматривать применение данной модели в домашней системе, в которой используются типовые компоненты, собранные в компактном корпусе. Потребление подобных систем за очень редким исключением не превышает 350 Вт. Этот блок питания позволяет собрать относительно тихую игровую систему на среднебюджетной современной настольной платформе с одной видеокартой, которую можно сделать почти бесшумной в режимах с минимальной нагрузкой. Акустическая эргономика БП до 500 Вт вполне комфортная, однако при повышении температуры окружающего воздуха она может ухудшиться.

Отметим высокую нагрузочную способность платформы по каналу +12VDC, а также достойное качество питания отдельных компонентов и экономичность. Также стоит учитывать не самую большую длину проводов до разъемов питания и не самое удобное их расположение на шнурах.

Итоги

Xilence XN073 представляет собой достаточно бюджетное решение, выполненное на современной платформе с использованием компонентов эконом-класса. Из достоинств тут стоит отметить весьма удачные потребительские качества, сравнительно невысокую розничную стоимость и отсутствие заметных проблем с точки зрения электрических характеристик. В общем, получился относительно бюджетный продукт (стоимостью порядка 80-85 долларов в российской рознице), который вполне пригоден для тихого системного блока невысокой мощности. Собственно, при нагрузке в пределах 300 Вт и использовании в напольном системном блоке слышно этот БП не будет.
