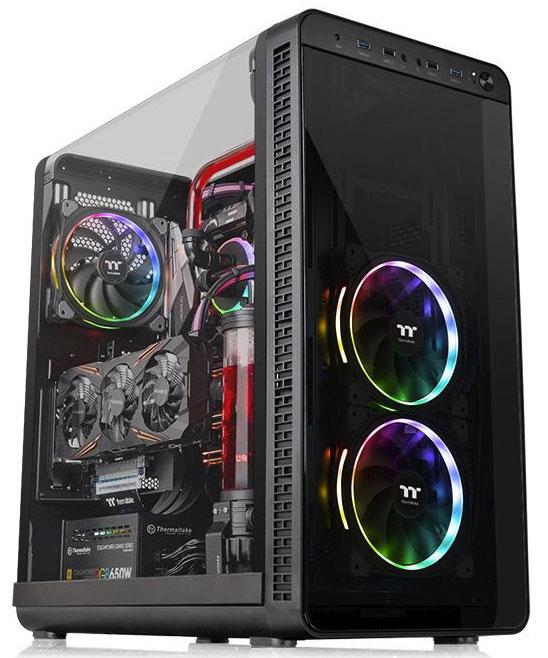

Обзор корпуса Thermaltake View 37 RGB Edition с прозрачной панорамной панелью и контроллером вентиляторов с подсветкой

Средняя цена
Количество предложений

Сегмент «прозрачных» корпусов на рынке имеет довольно устойчивую тенденцию к расширению. Тут есть разные варианты исполнения как с точки зрения используемых материалов, так и с точки зрения количества «иллюминаторов», которых может быть от одного до четырех. Популярным дополнением таких корпусов являются вентиляторы с подсветкой RGB-светодиодами, которыми комплектуют свои продукты почти все производители. Разумеется, компания Thermaltake не оказалась в стороне от моды, и в ее ассортименте можно встретить «прозрачные» корпуса серии View, которые оснащаются вентиляторами с многоцветной подсветкой. Ранее мы уже знакомились с корпусом View 31, который имел в своей конструкции стеклянную стенку и полупрозрачную переднюю панель из пластика. Концепция модели View 37 несколько отличается. Тут используются только пластиковые элементы, при этом боковая прозрачная панель охватывает еще и верхнюю часть корпуса, расширяя визуально объем и улучшая обзор компонентов. Подобное решение даже можно считать эксклюзивным на данный момент времени.

С внешним видом корпуса и базовыми возможностями этой модели можно познакомиться в нашем видеоролике:

Наш видеообзор корпуса Thermaltake View 37 RGB Edition можно также посмотреть на iXBT.Video

Система подсветки

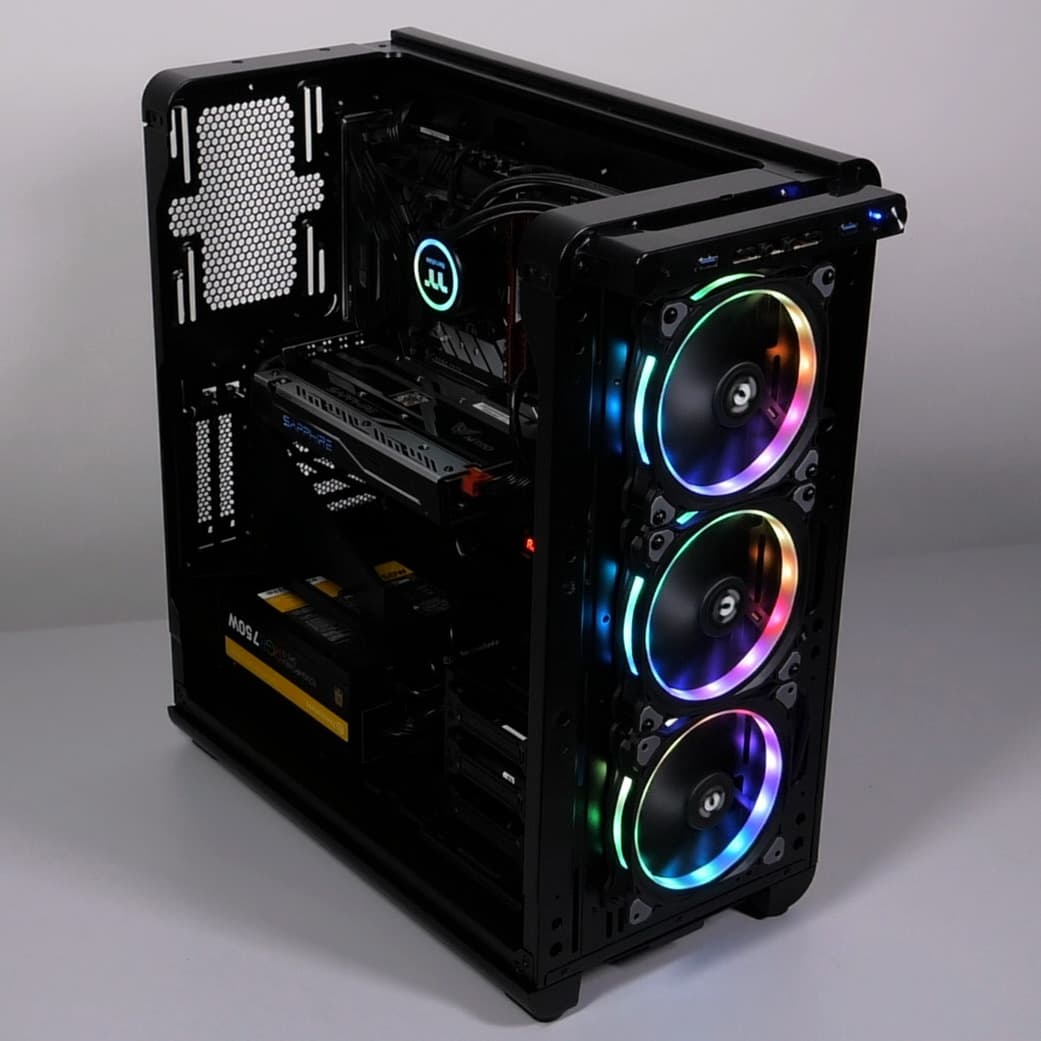

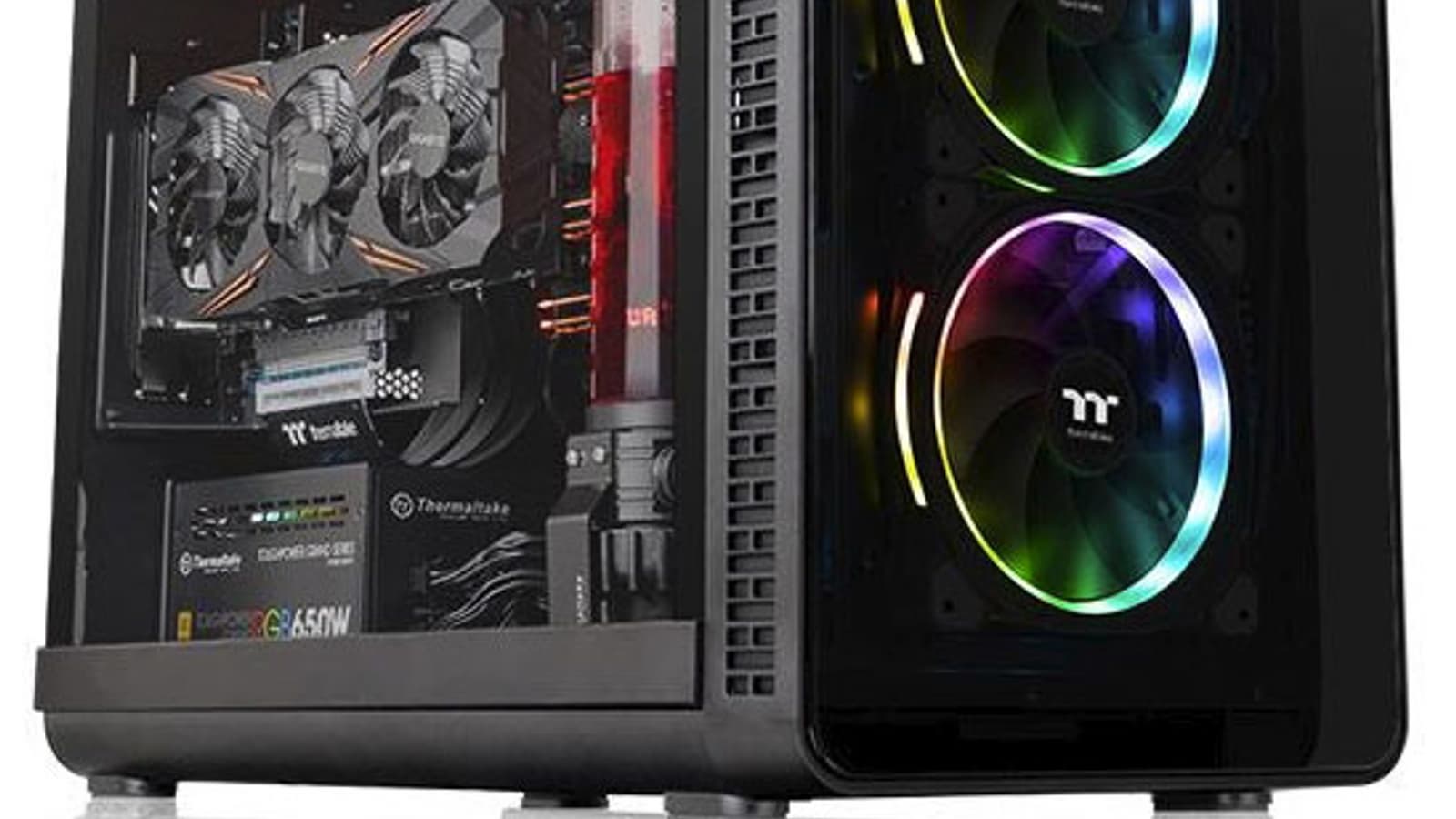

В корпусе реализована разветвленная система подсветки, которая включает три вентилятора с кольцевой подсветкой и контроллер с возможностью расширения. В модификации View 37 RGB Edition (которую мы тестировали) корпус оснащен тремя вентиляторами Riing Plus с 12 адресуемыми светодиодами в каждом, которые и обеспечивают RGB-подсветку. Еще существует модификация Riing Edition, которая оснащена двумя вентиляторами с одноцветной (синей) подсветкой.

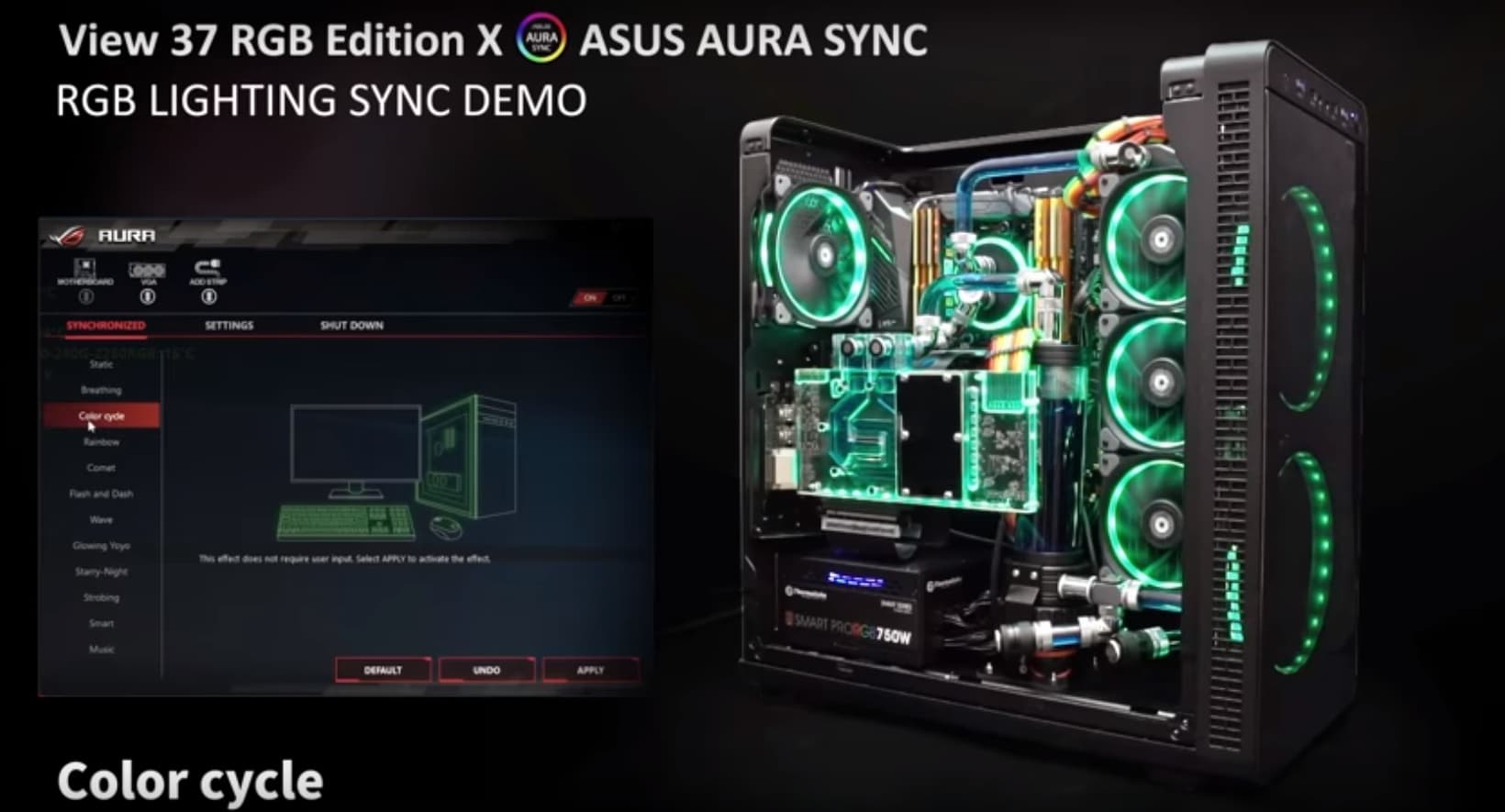

Контроллер в комплекте довольно интересный. Самое главное, что он поддерживает подключение к системной плате, выступая в роли моста, и позволяет осуществлять полное управление вентиляторами путем подачи сигналов извне. Таким образом, вентиляторами можно управлять, используя программное обеспечение системной платы. Для регулировки скорости вращения вентиляторов и управления подсветкой имеются два раздельных канала с возможностью подключения к штатным разъемам на системной плате, в комплект входят соответствующие шнуры. Также этот процесс описан в инструкции. Поддерживаются решения Asus Aura Sync, Gigabyte RGB Fusion и MSI RGB Mystic Light Sync.

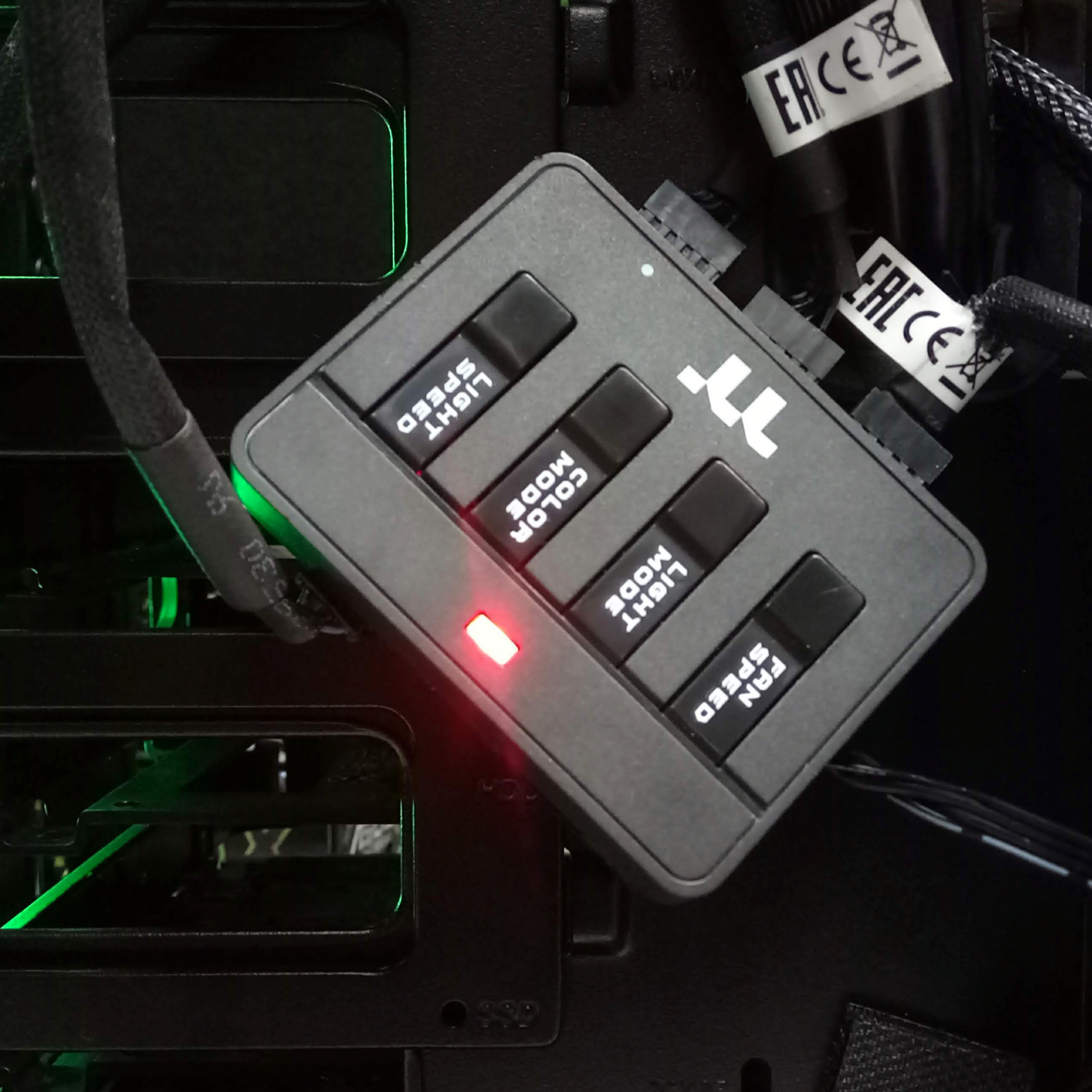

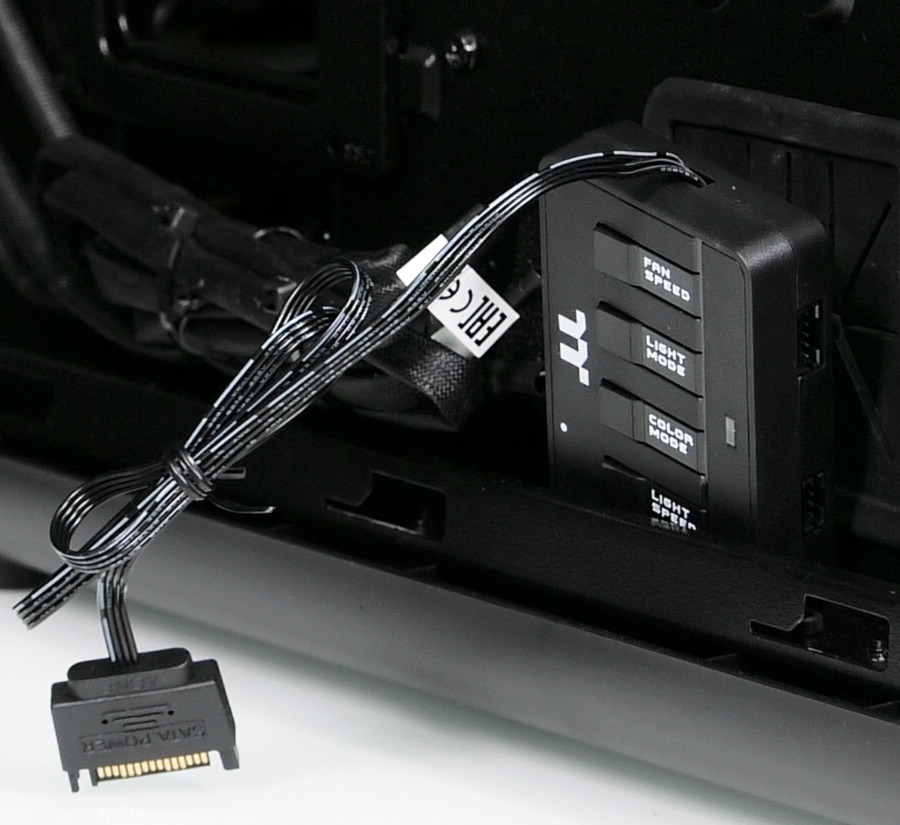

В случае, если системная плата не поддерживает управление подсветкой корпуса, у контроллера есть свои органы управления в виде четырех кнопок, три из которых управляют режимом подсветки, а четвертая представляет собой электронный двухпозиционный переключатель скорости вращения вентиляторов.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на три диска.

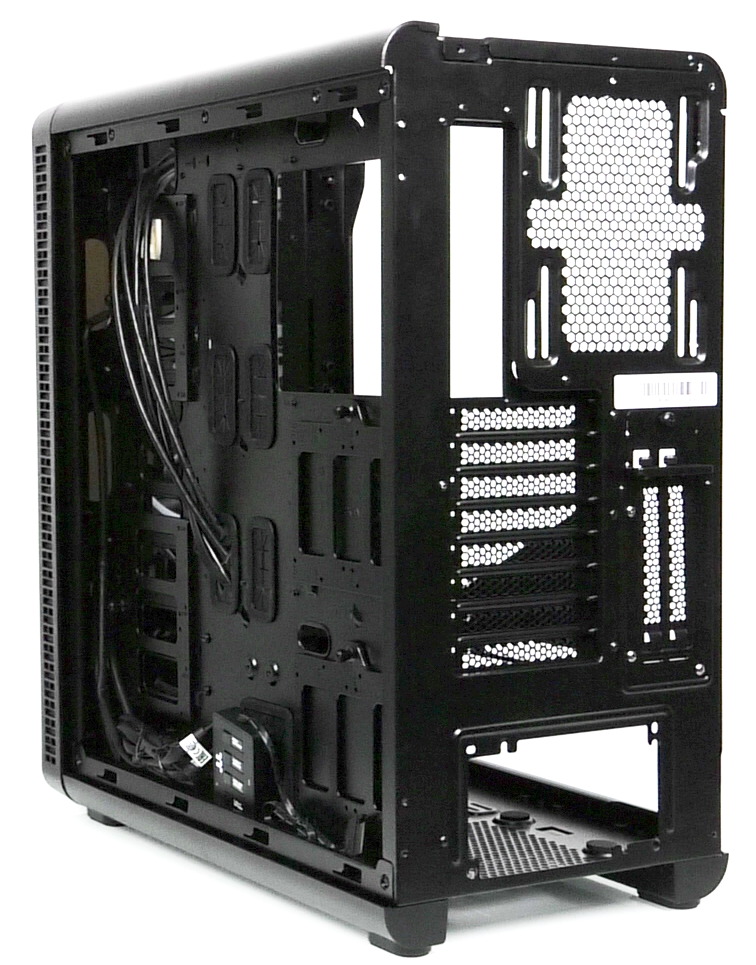

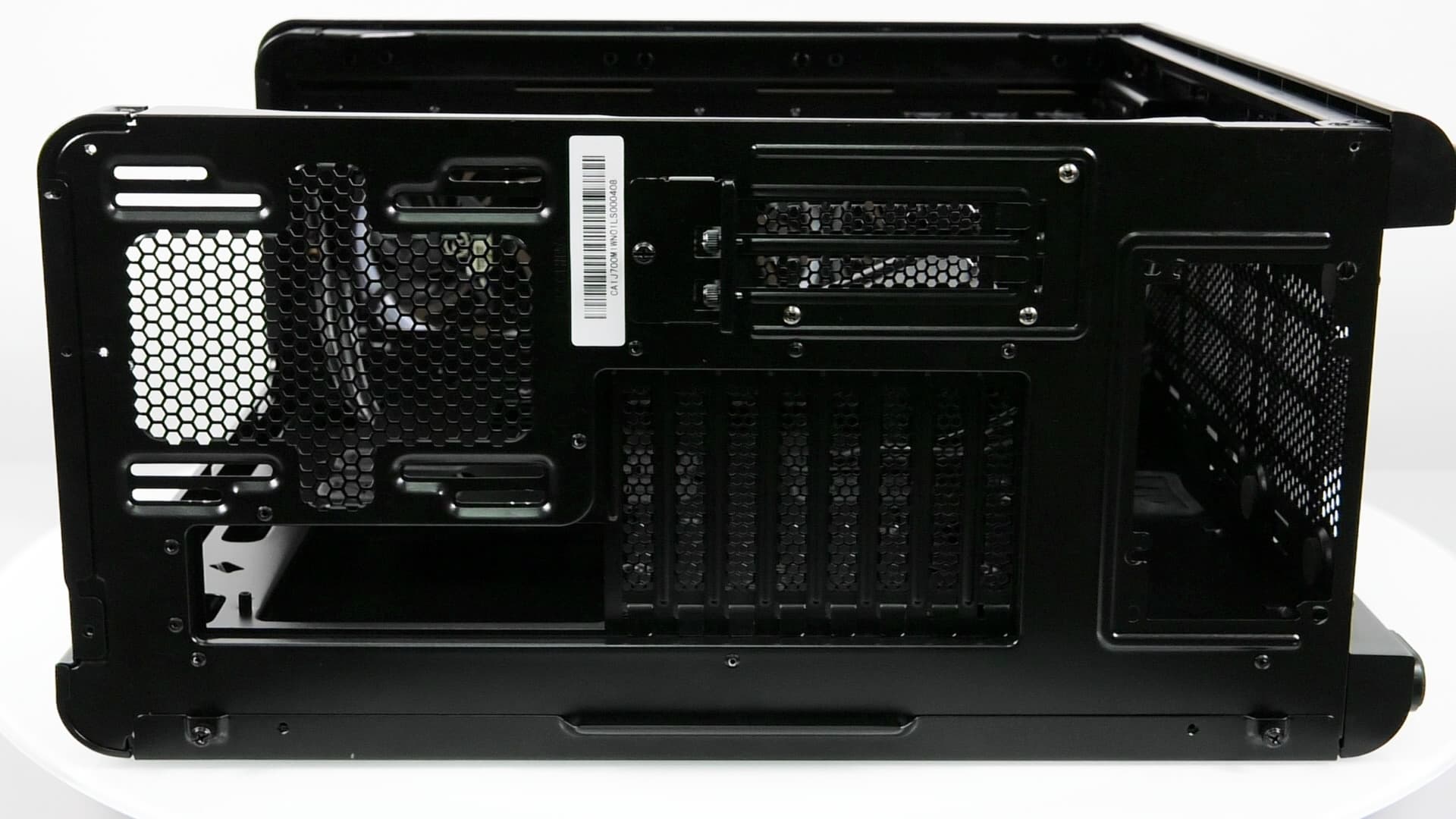

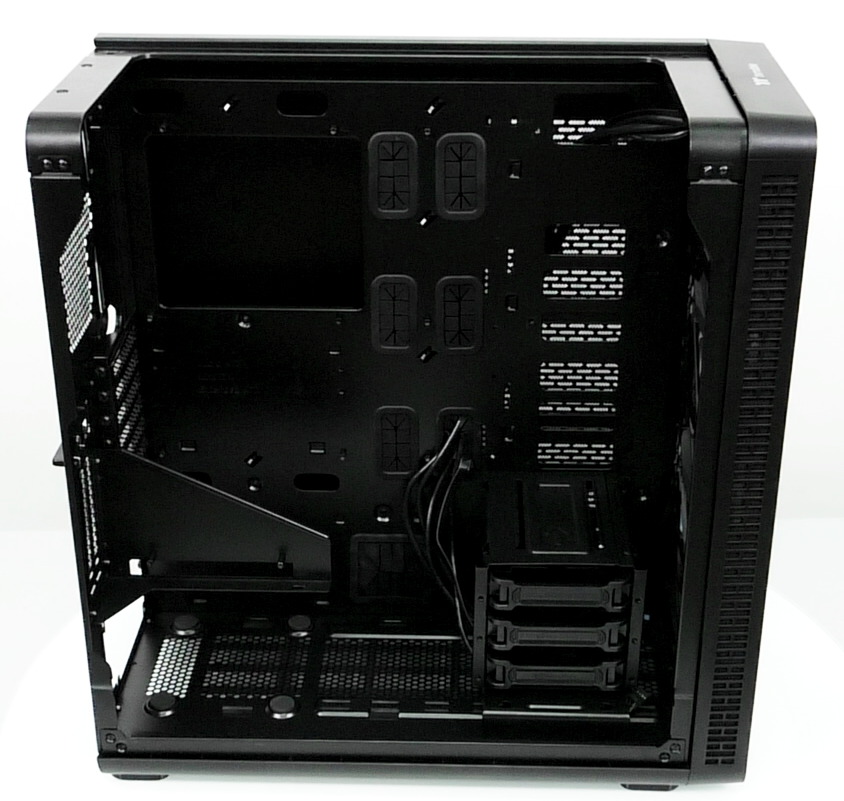

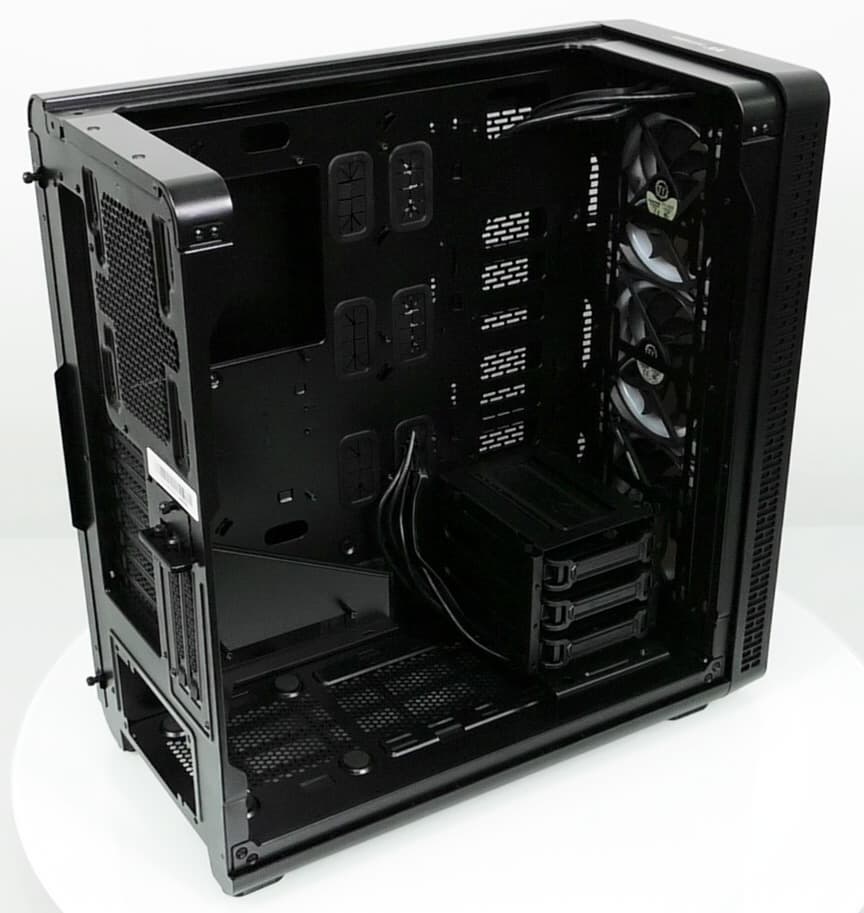

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Плату можно установить полноразмерную, то есть шириной 13 дюймов (330 мм). Производитель относит данную модель к типоразмеру middletower, но это не должно вводить в заблуждение. Корпус хоть и не огромный, но весьма крупный и объемный.

Кожух блока питания в данной модели отсутствует, поэтому свободного места тут не просто много, а очень много.

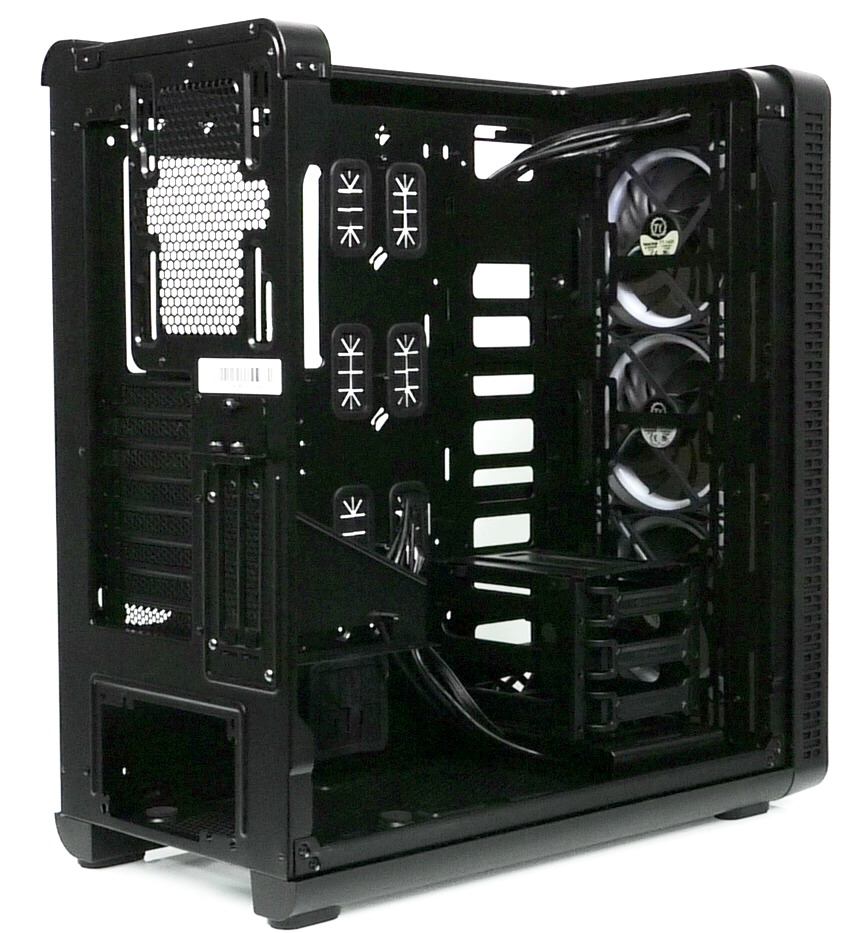

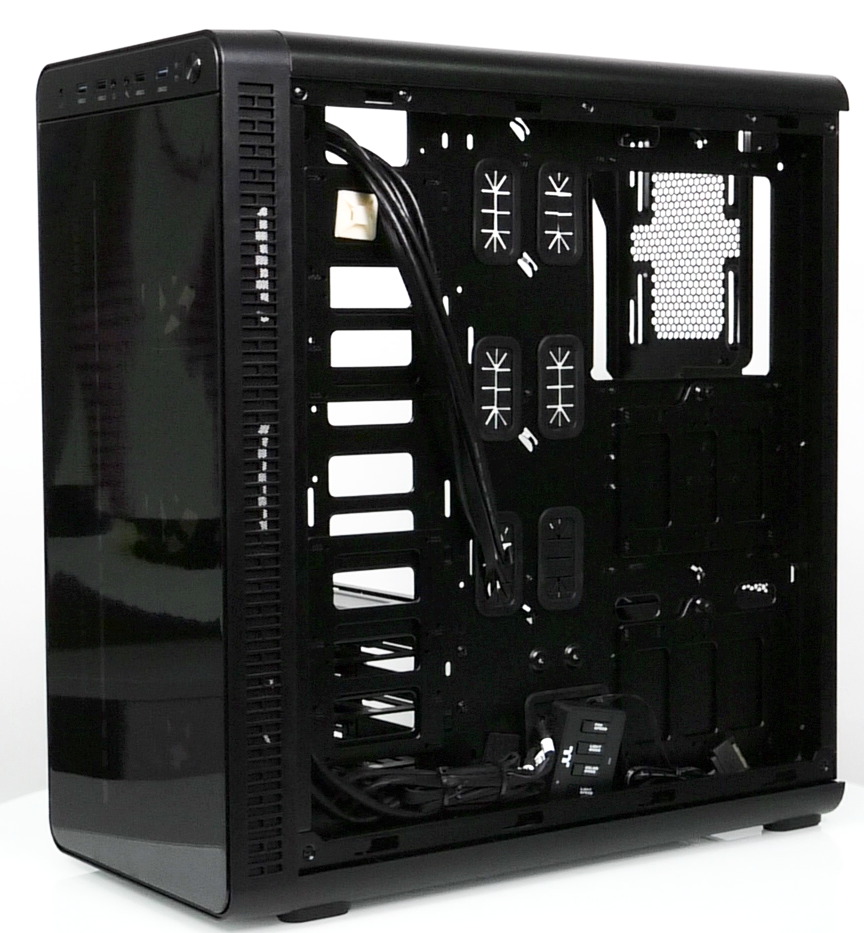

На оборотной стороне основания для системной платы также присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система охлаждения

В общей сложности в данном корпусе предусмотрено восемь посадочных мест под вентиляторы:

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/140 мм или 2×200 мм нет 1×120 мм 3×120/140 мм нет
Установленные вентиляторы 3×140 мм нет нет нет нет
Посадочные места для радиаторов 360/280 мм нет 120 мм 360/420 мм нет

Отметим, что три посадочных места находятся с правой стороны корпуса, там же имеется и съемный фильтр из проштампованного пластмассового листа. Имеется возможность установить три радиатора вместо вентиляторов спереди, сзади и сбоку.

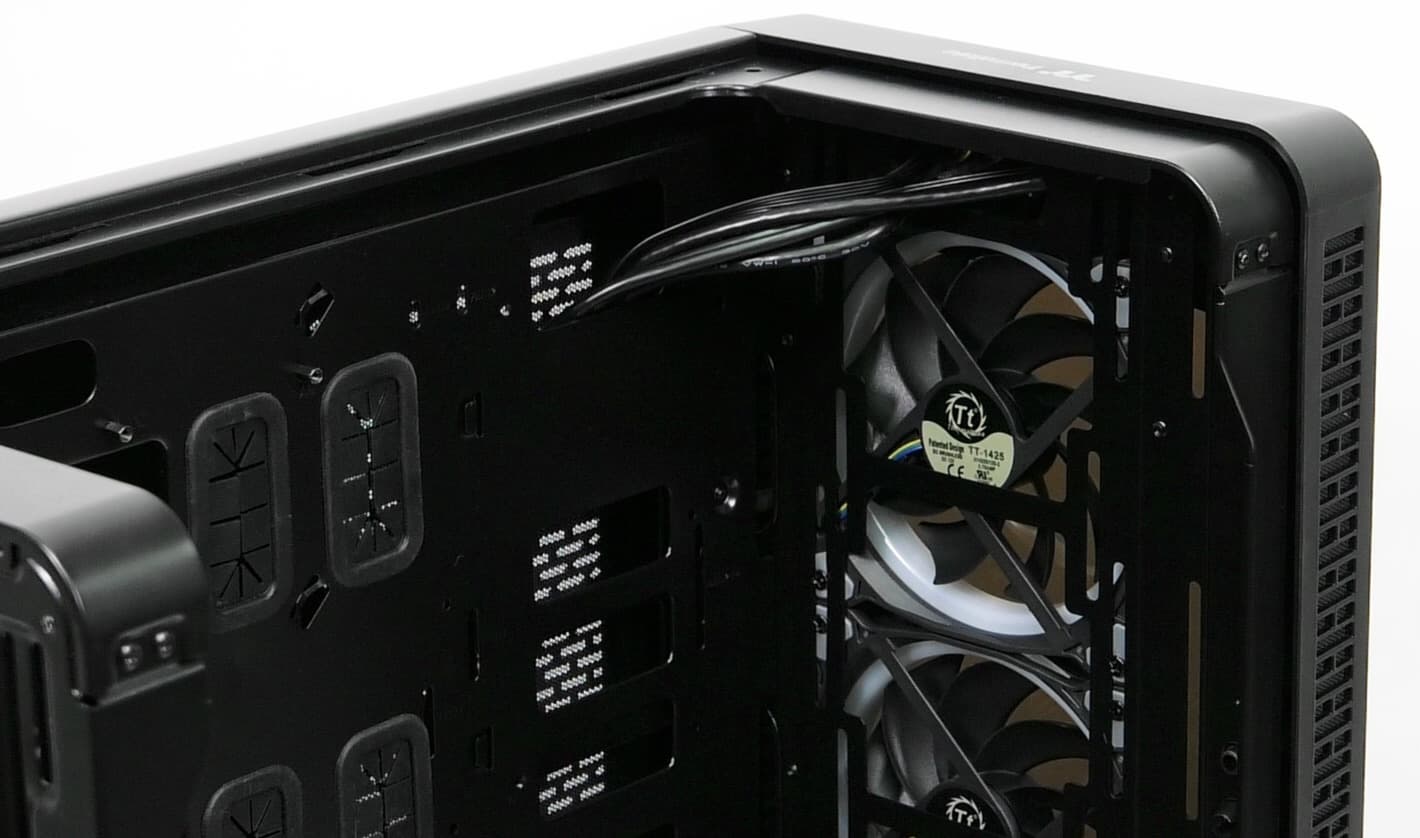

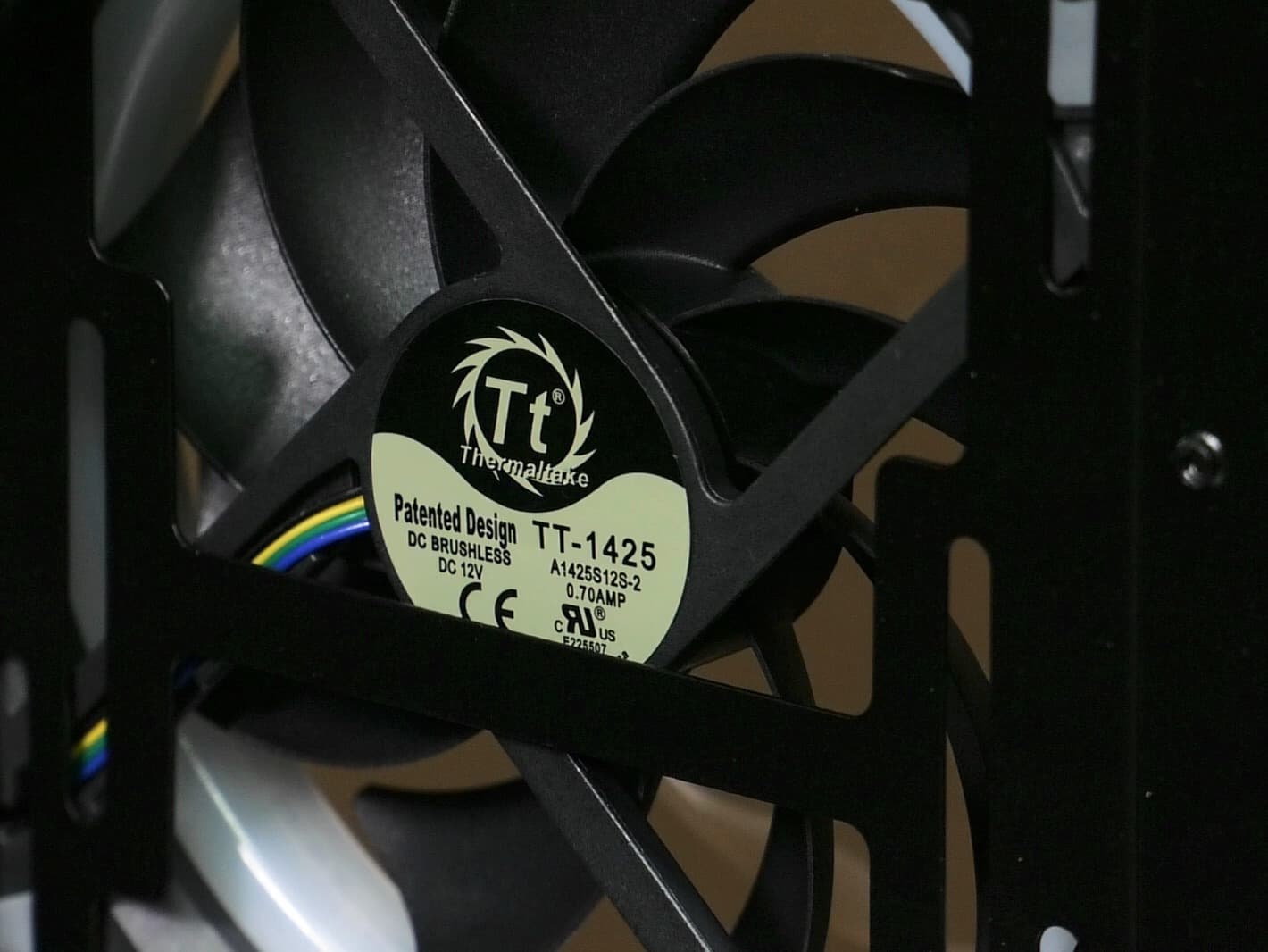

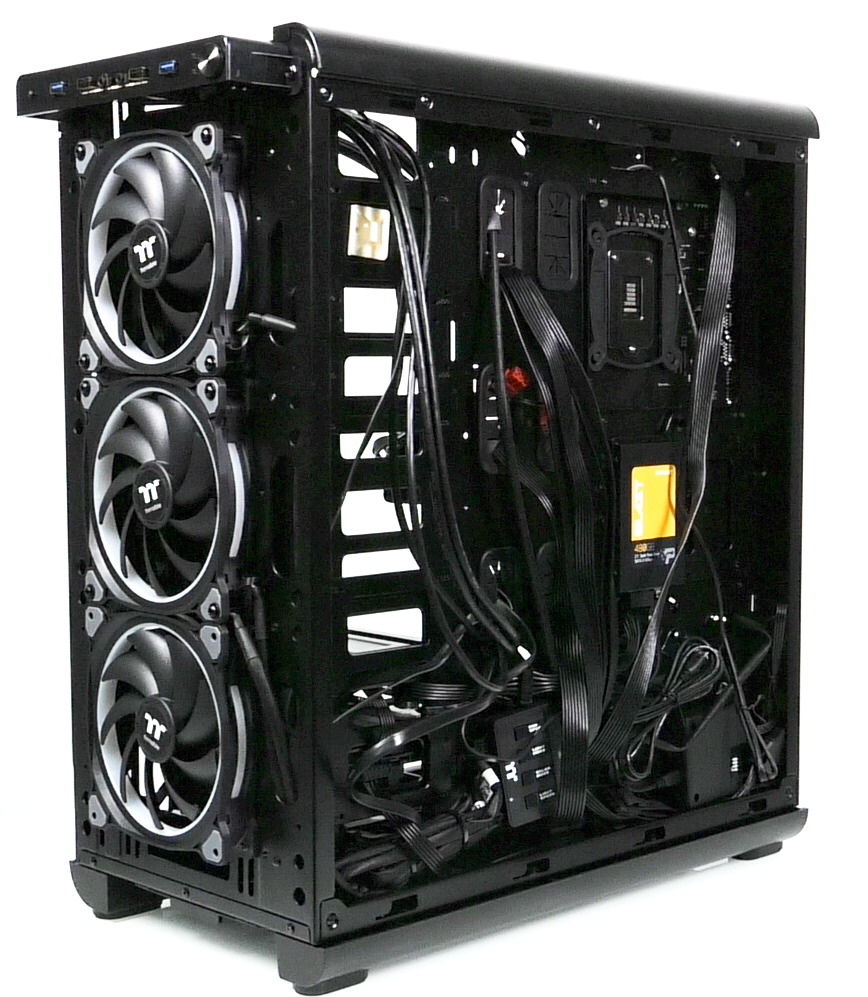

Предустановлены в корпусе три вентилятора типоразмера 140 мм на передней панели. Все вентиляторы — с ШИМ-управлением, они подключаются к контроллеру через фирменный десятиконтактный разъем с колодкой 5×2.

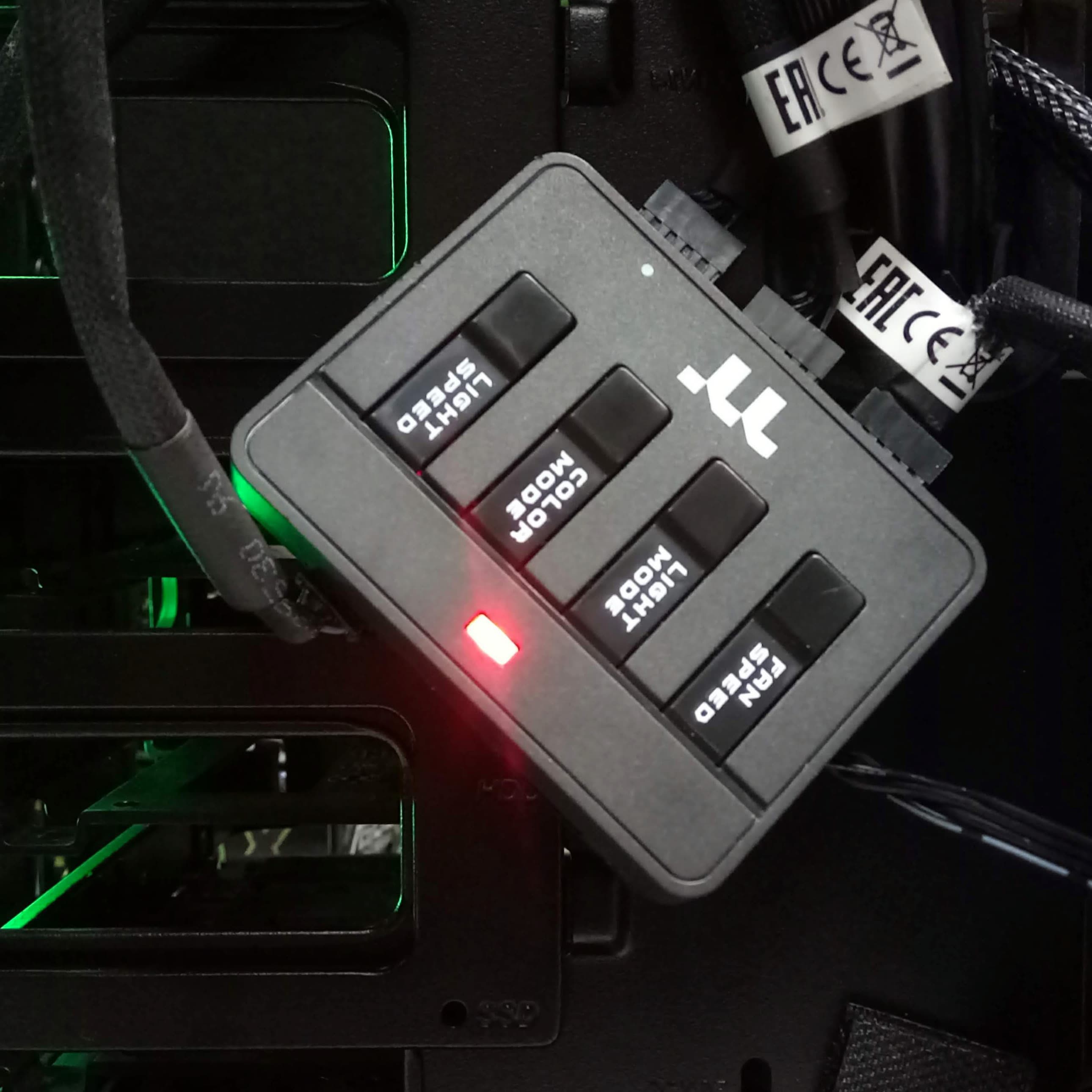

В корпусе установлен контроллер с возможностью подключения трех вентиляторов с колодкой 5×2, располагается он с обратной стороны основания для системной платы и зафиксирован там при помощи двухстороннего скотча. К нему и подключены все комплектные вентиляторы. Стоит отметить, что места для установки вентиляторов не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не в виде привычных круглых дырок, а виде прорезей значительной длины.

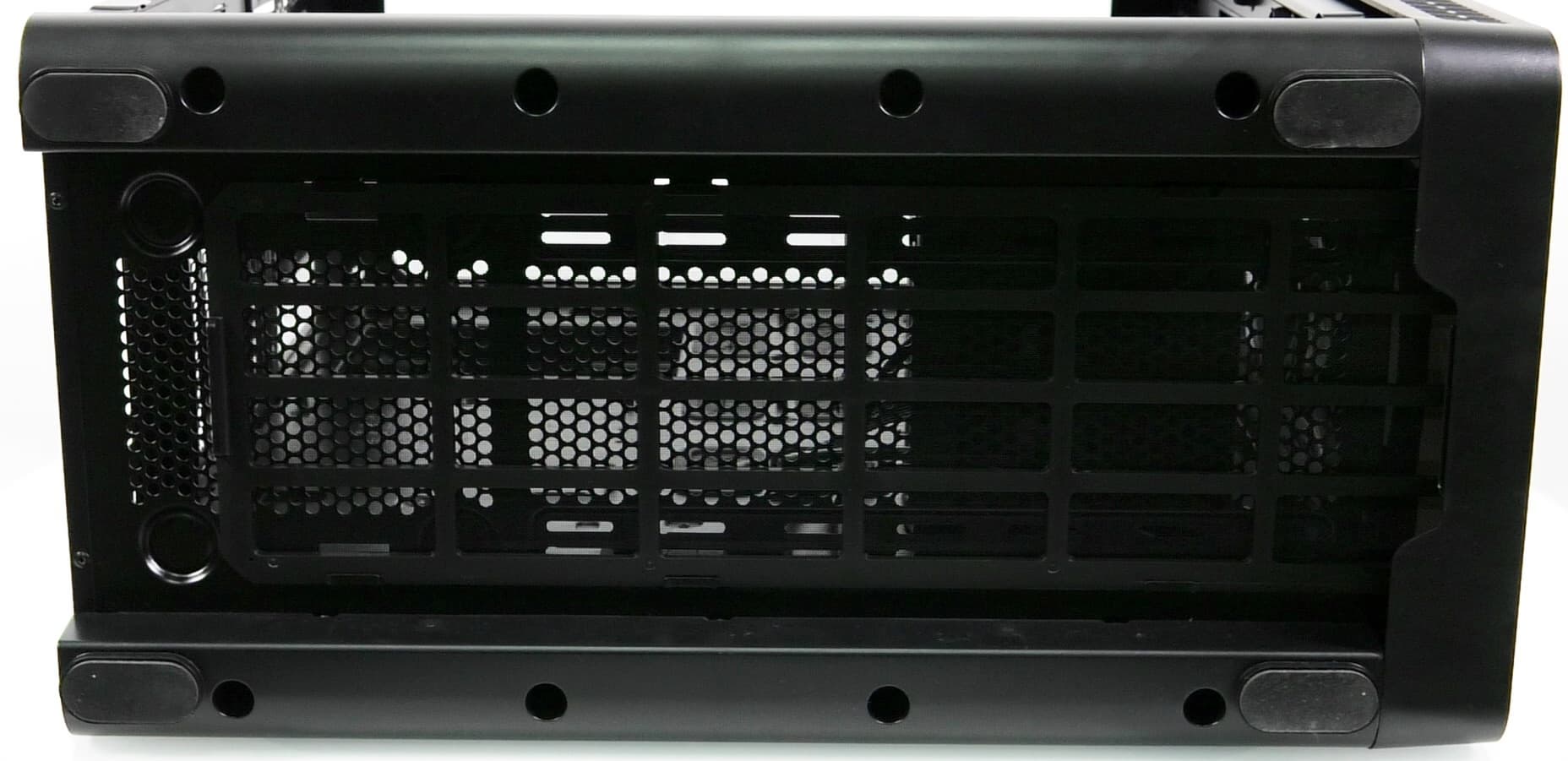

Пылевые фильтры в корпусе есть, но не все они обеспечат хорошую фильтрацию воздуха от пыли. Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий. Упомянутый выше фильтр на боковой стенке более эффективно размещать снаружи корпуса, так как в этом случае его можно быстро снять и промыть под струей воды. На торцах передней панели также есть элементы из проштампованного пластикового листа, которые выполняют роль пылевого фильтра, но претензия тут точно такая же: ячейки довольно крупные, мелкую пыль они будут пропускать внутрь корпуса, а очищать сетку не очень удобно. С другой стороны, система фильтрации здесь далеко не самая плохая, все критичные места прикрыты.

Конструкция

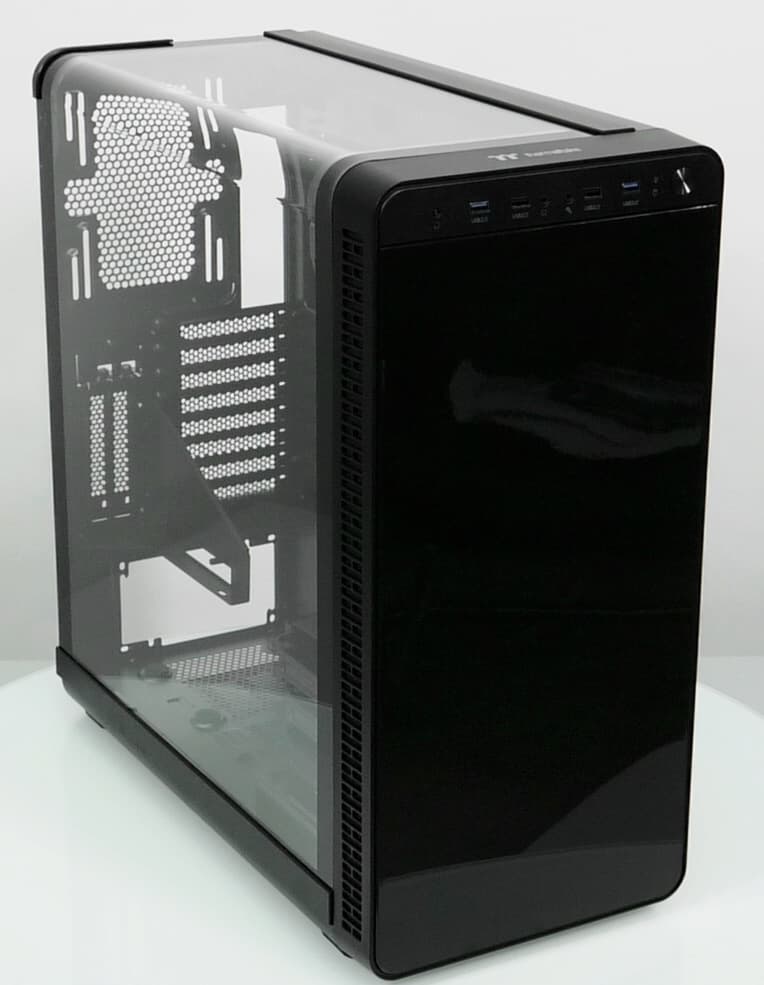

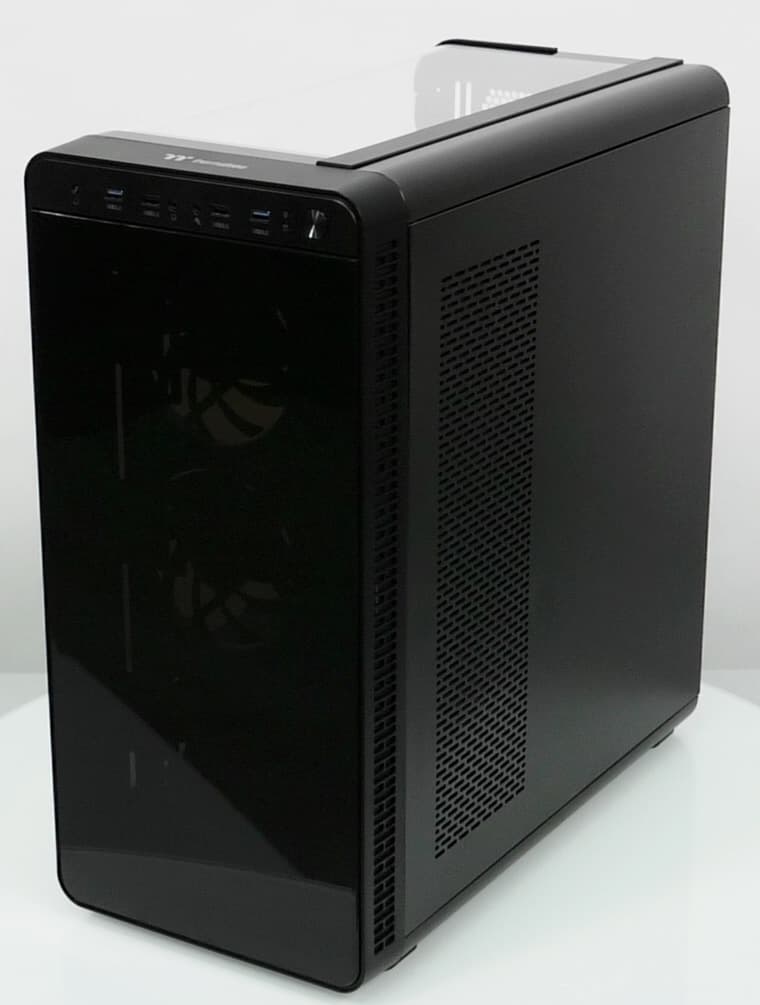

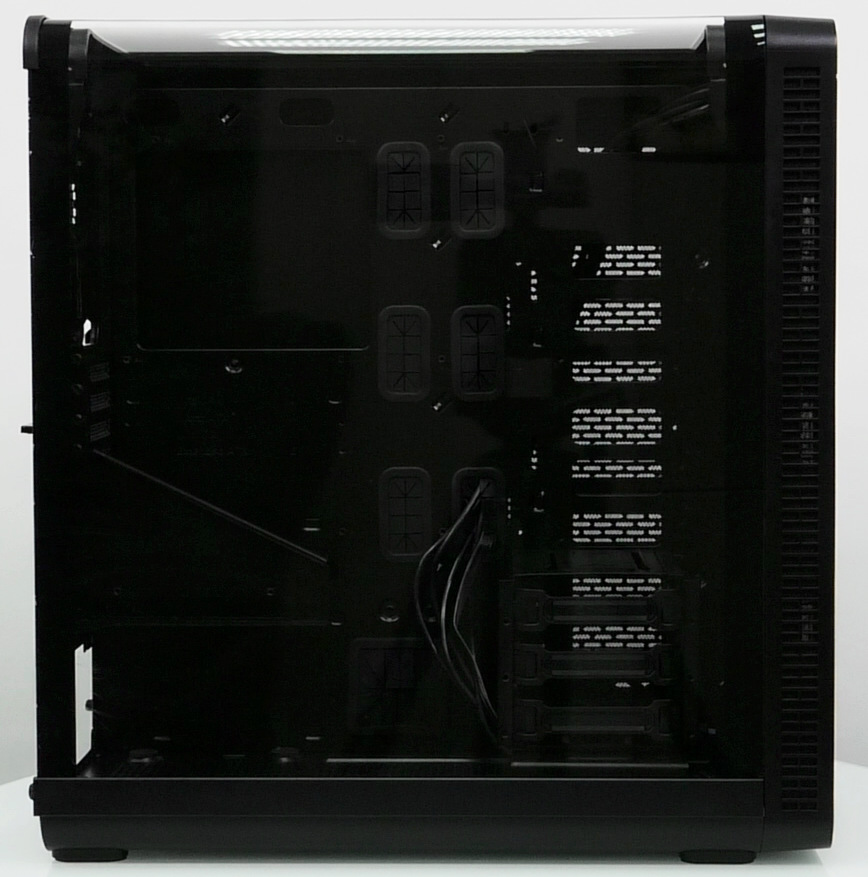

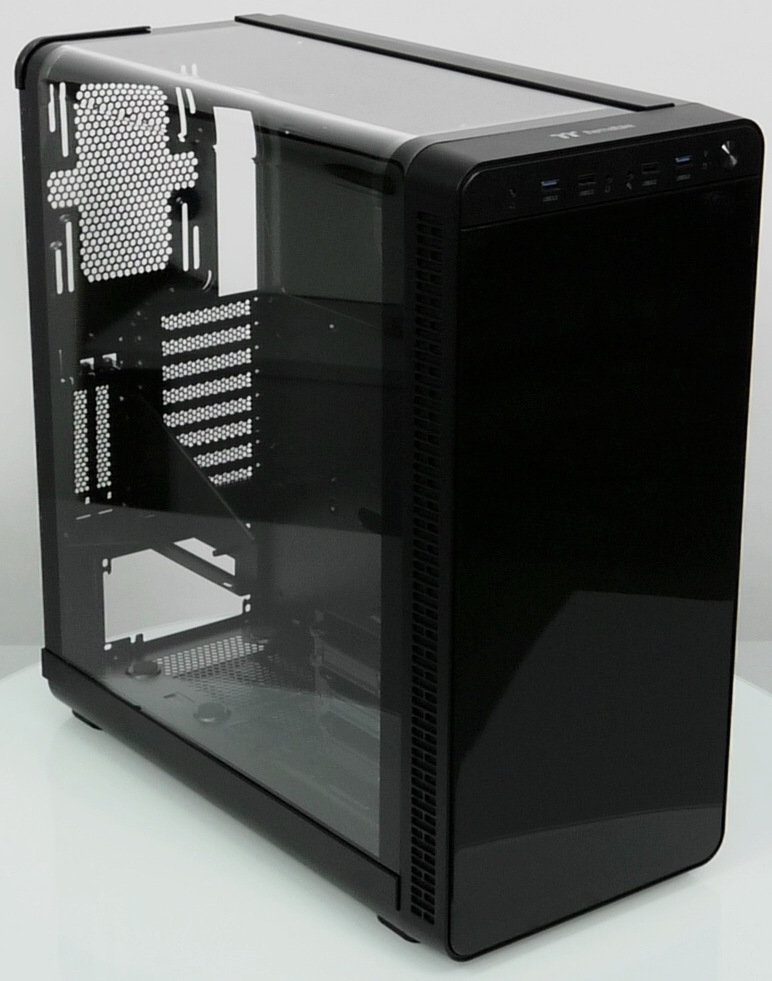

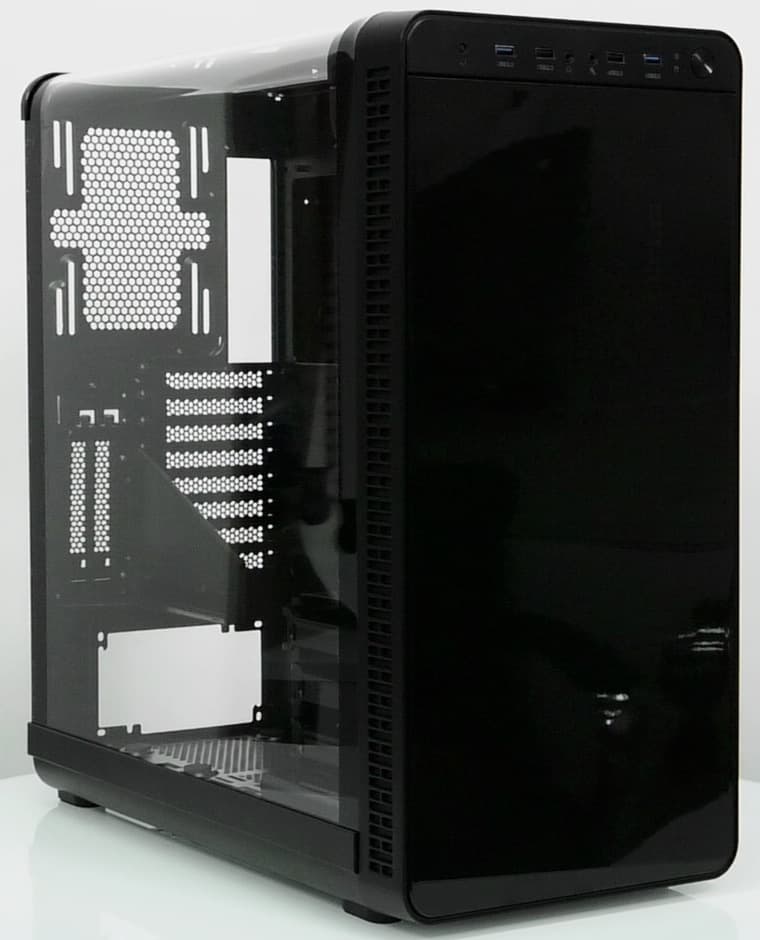

Оригинальным решением является использование прозрачной панорамной панели, которая прикрывает корпус с двух сторон — сверху и слева. Панель выполнена из толстой пластмассы и имеет высокую прочность и относительно высокую жесткость на скручивание. Крепление у нее прислонно-сдвижного типа с фиксацией двумя винтами с накатной головкой со стороны задней панели.

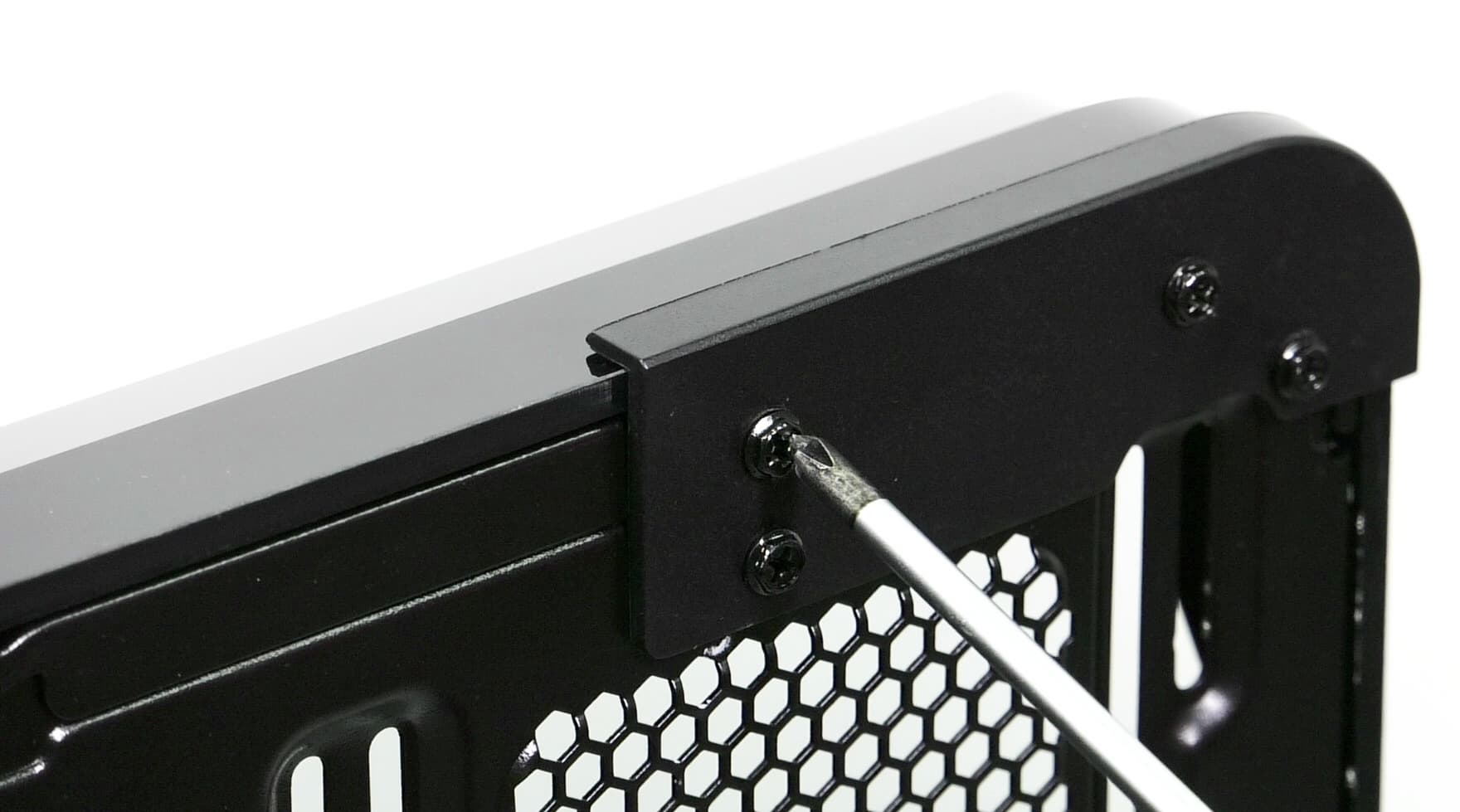

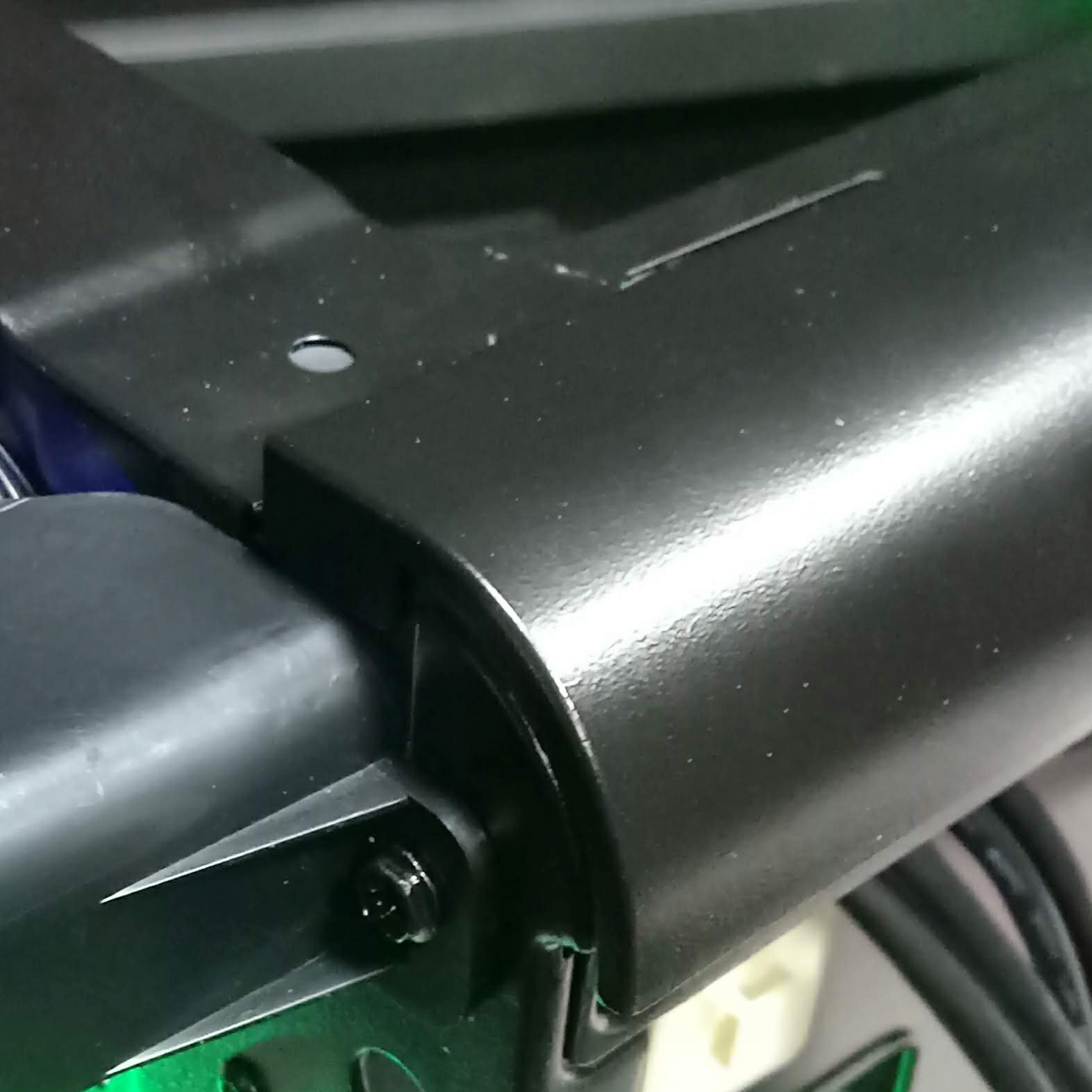

Для улучшения фиксации панорамной панели, особенно при транспортировке, предусмотрена пластиковая накладка, которая фиксируется четырьмя винтами под крестовую отвертку. Помимо того, что данная деталь улучшает фиксацию панорамной панели, также она закрывает собой щель между нею и шасси корпуса в районе изгиба.

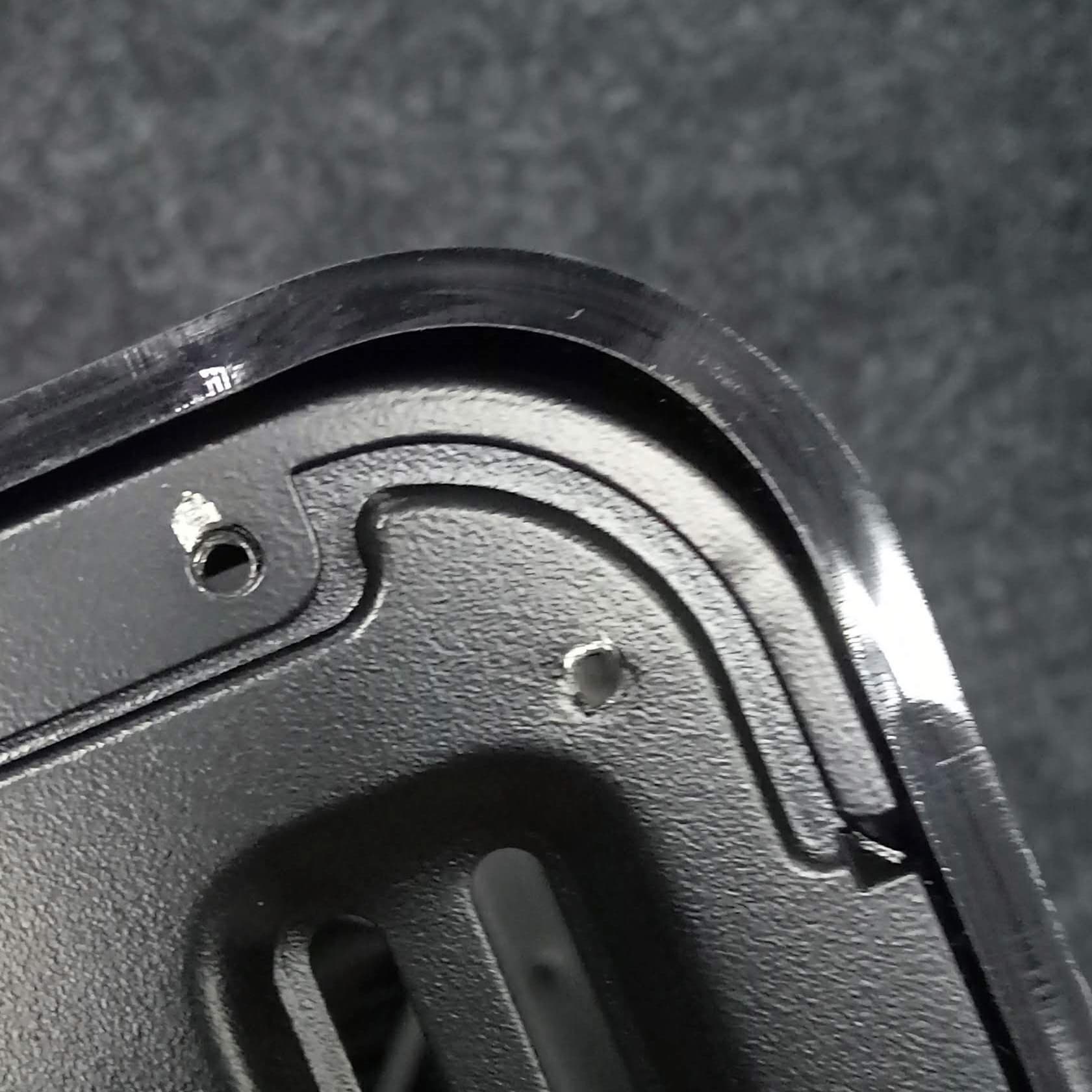

Щель, как нам кажется, возникла из-за того, что радиусы кривых шасси и панели отличаются. Тут, конечно, можно было предусмотреть промежуточную накладку на шасси по всему периметру его контакта с панелью, что выглядело бы более элегантно.

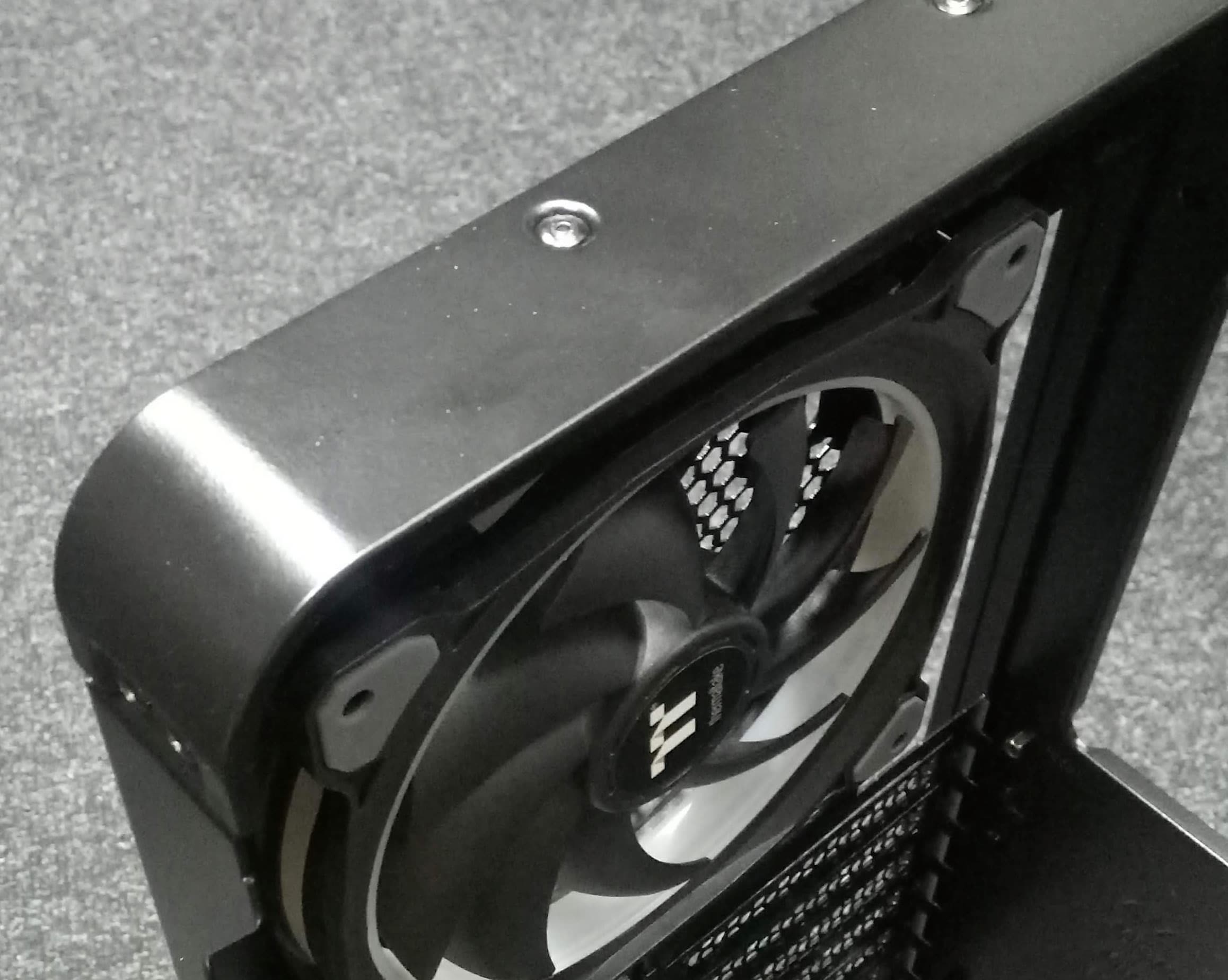

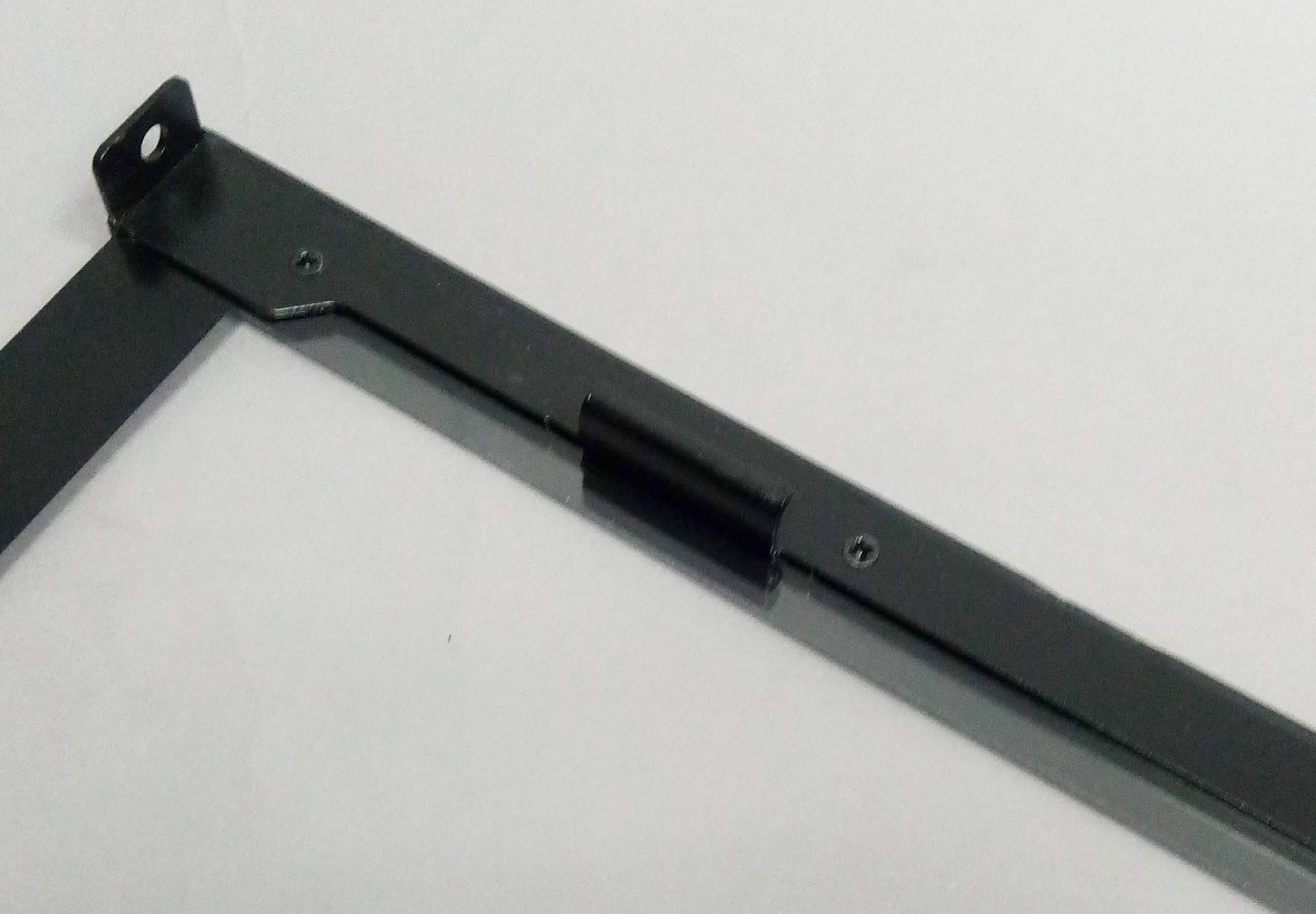

Для установки панорамной панели шасси корпуса было определенным образом доработано и усилено. Так как у корпуса пропало одно из ребер в верхней части шасси, на которое обычно опираются левая и верхняя панель, то были усилены передние и задние угловые элементы, а также был добавлен продольный стальной накладной элемент сверху со стороны правой панели. В целом жесткость шасси высокая, несмотря на его непривычный вид.

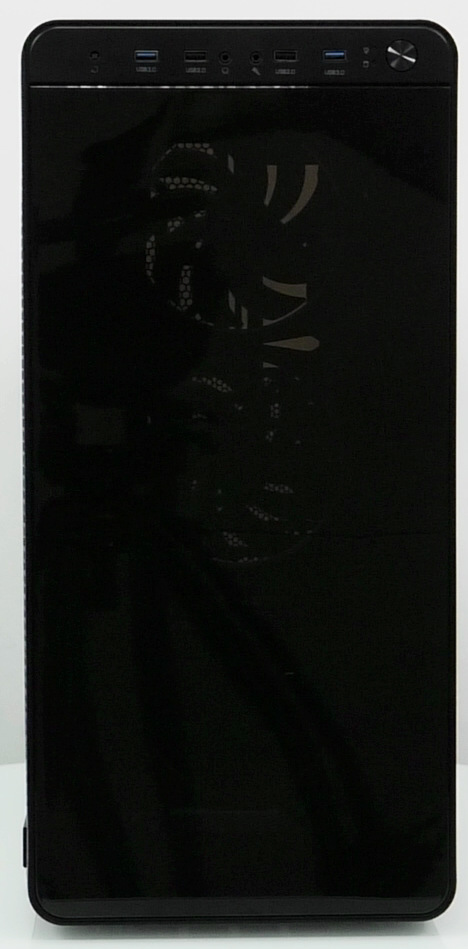

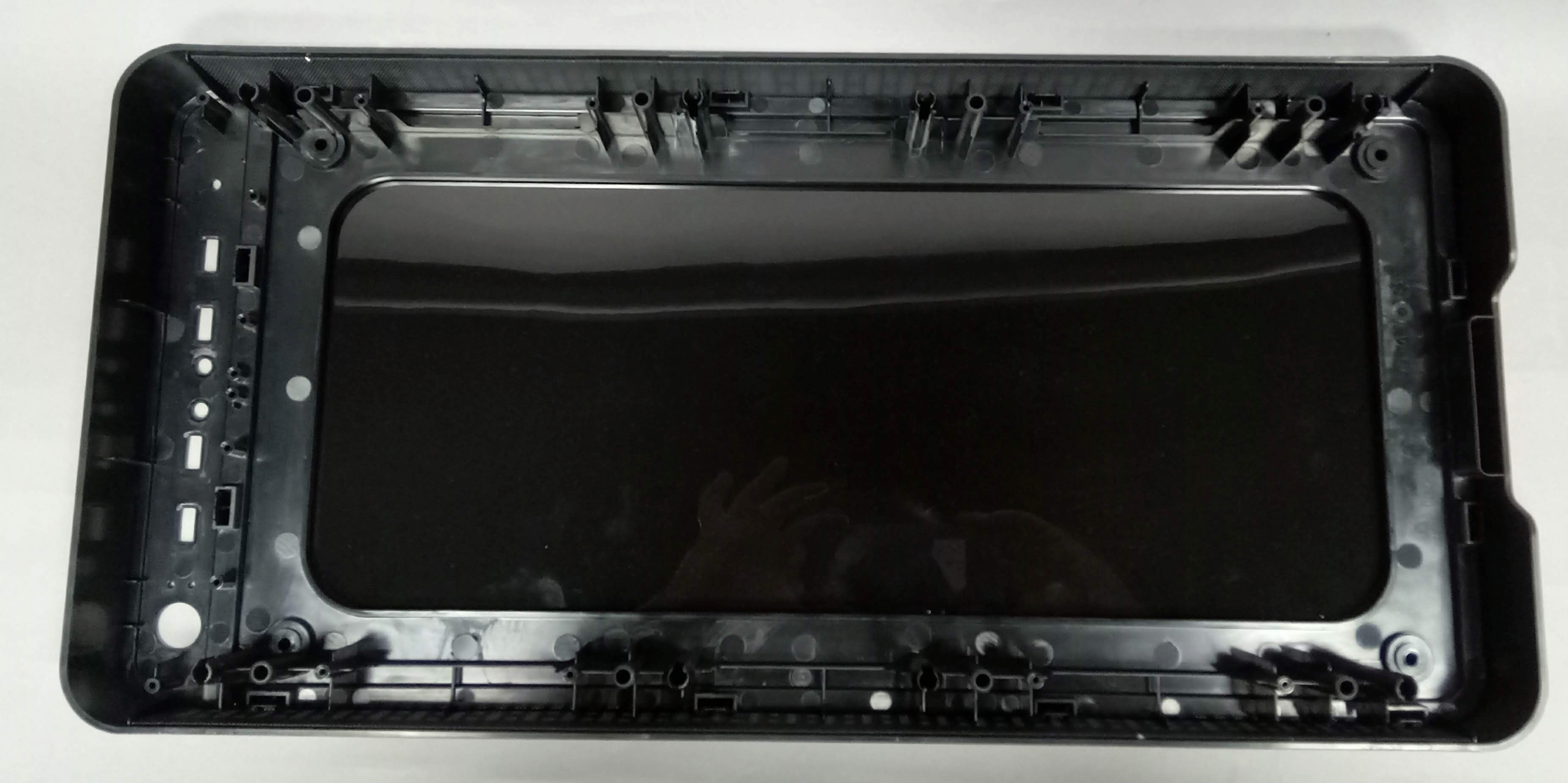

Основание передней панели выполнено из черного пластика, на торцах имеются вставки из пластиковой сетки, а лицевая часть прикрыта листом из полупрозрачного пластика. Никаких проводов к передней панели не подходит, других элементов, осложняющих ее демонтаж, также нет. При необходимости ее можно целиком помыть под струей воды или в какой-то емкости.

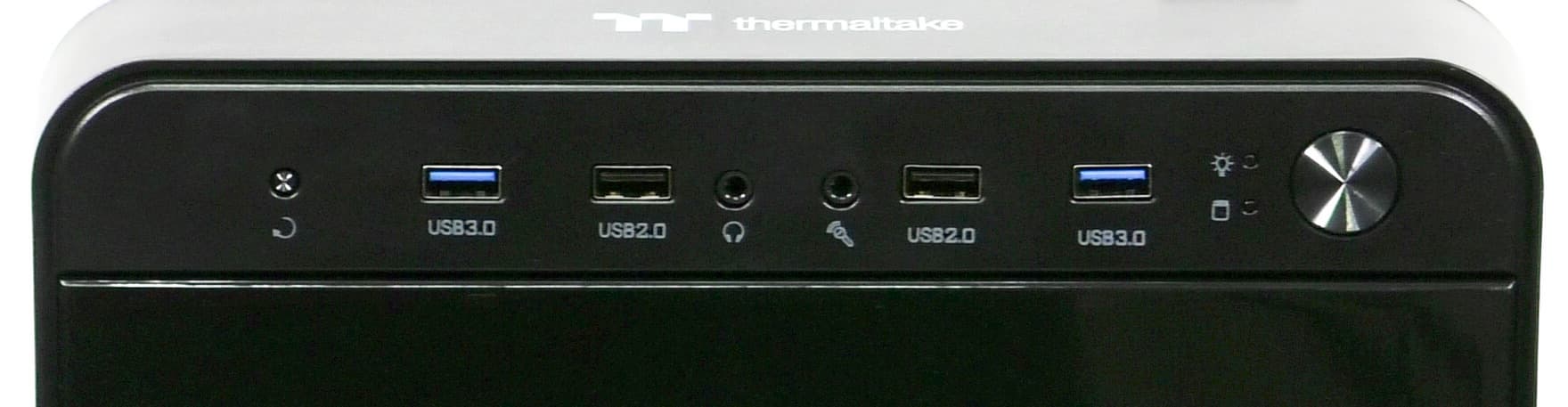

В верхней части передней панели имеется стандартный блок кнопок и разъемов: два порта USB 2.0, два порта USB 3.0 (причем расстояние между двумя ближайшими портами — около 15 мм, что позволяет использовать широкие устройства), разъемы для подключения микрофона и наушников, небольшая круглая кнопка сброса с рабочим ходом средней глубины и круглая кнопка включения, расположенная справа. Кнопки удобные, претензий к ним нет. Индикатор активности накопителей (красного цвета) и индикатор питания (синего цвета) размещены около кнопки включения.

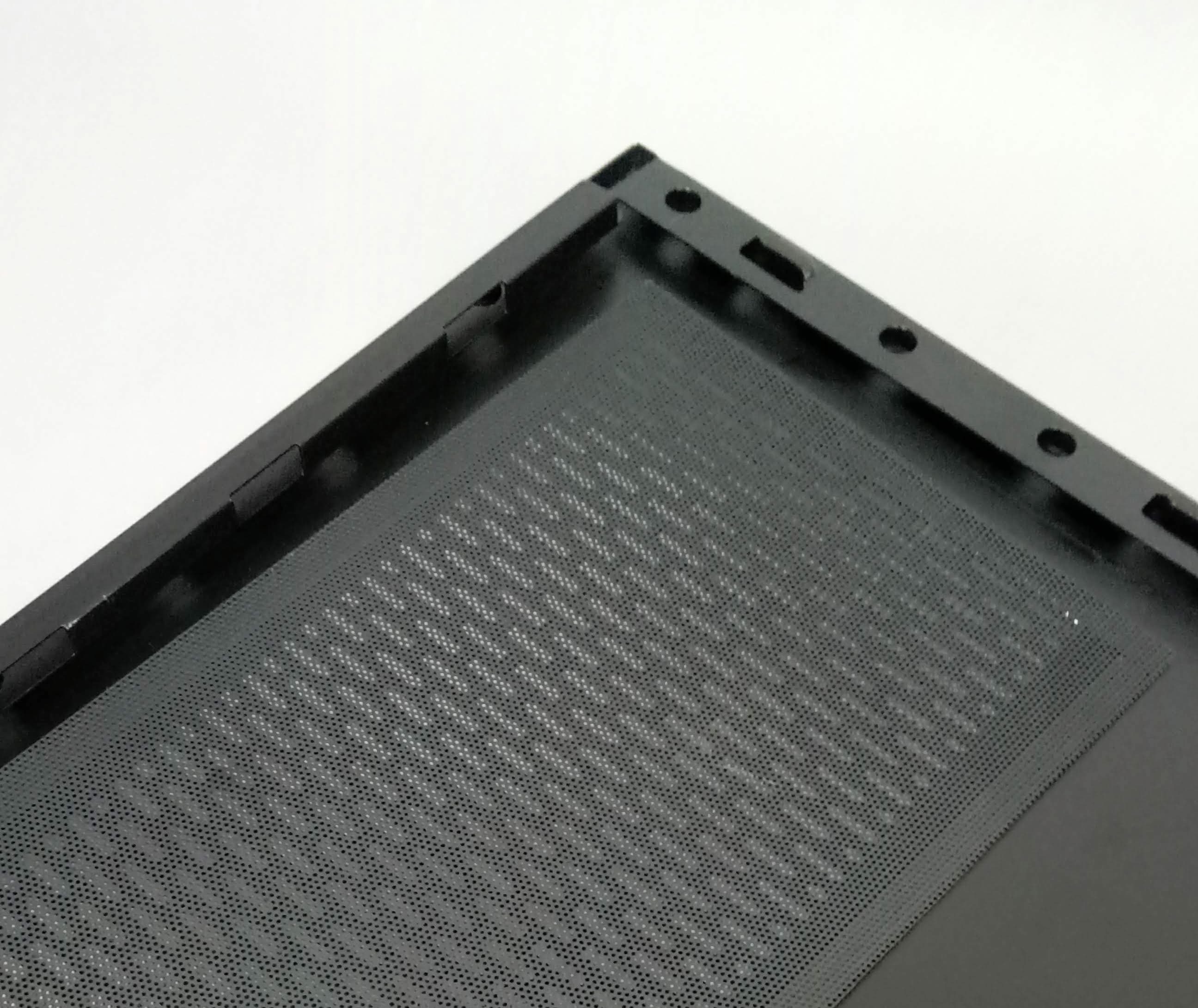

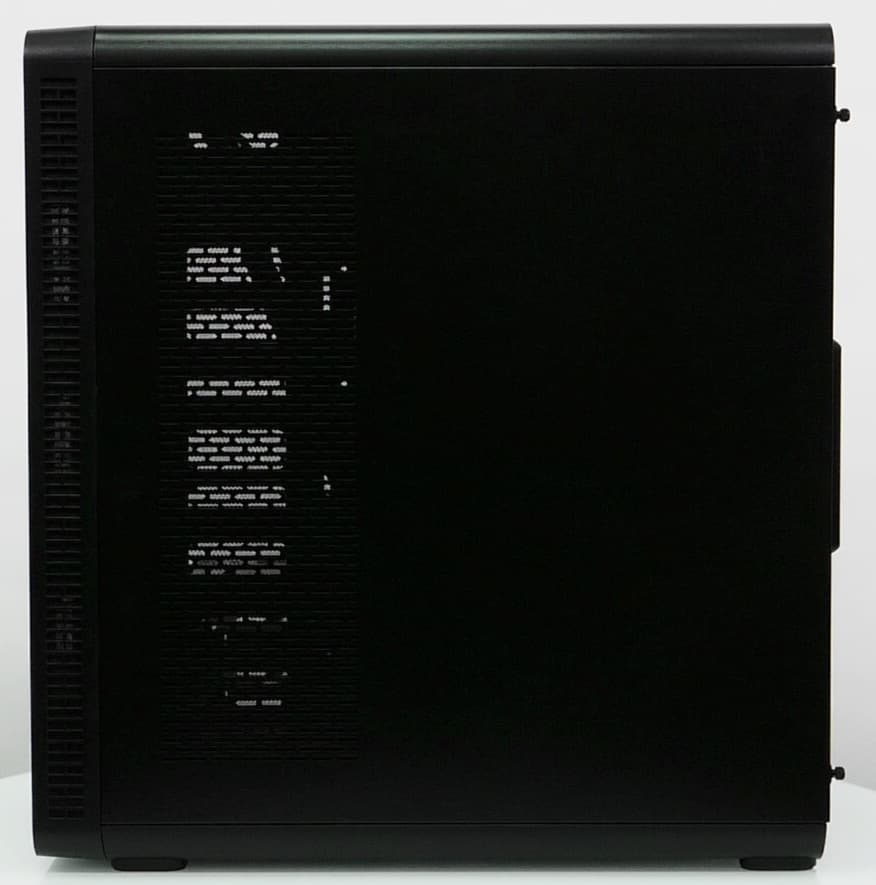

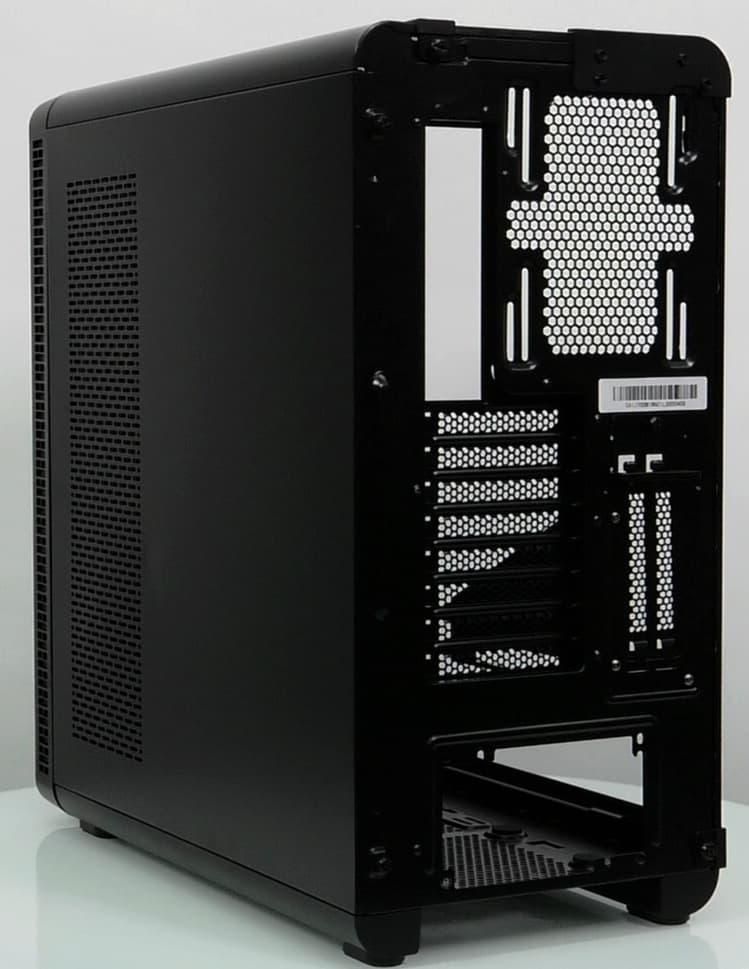

Вторая боковая стенка представляет собой стальную панель с прямоугольной вальцовкой края и пазогребенной системой крепления.

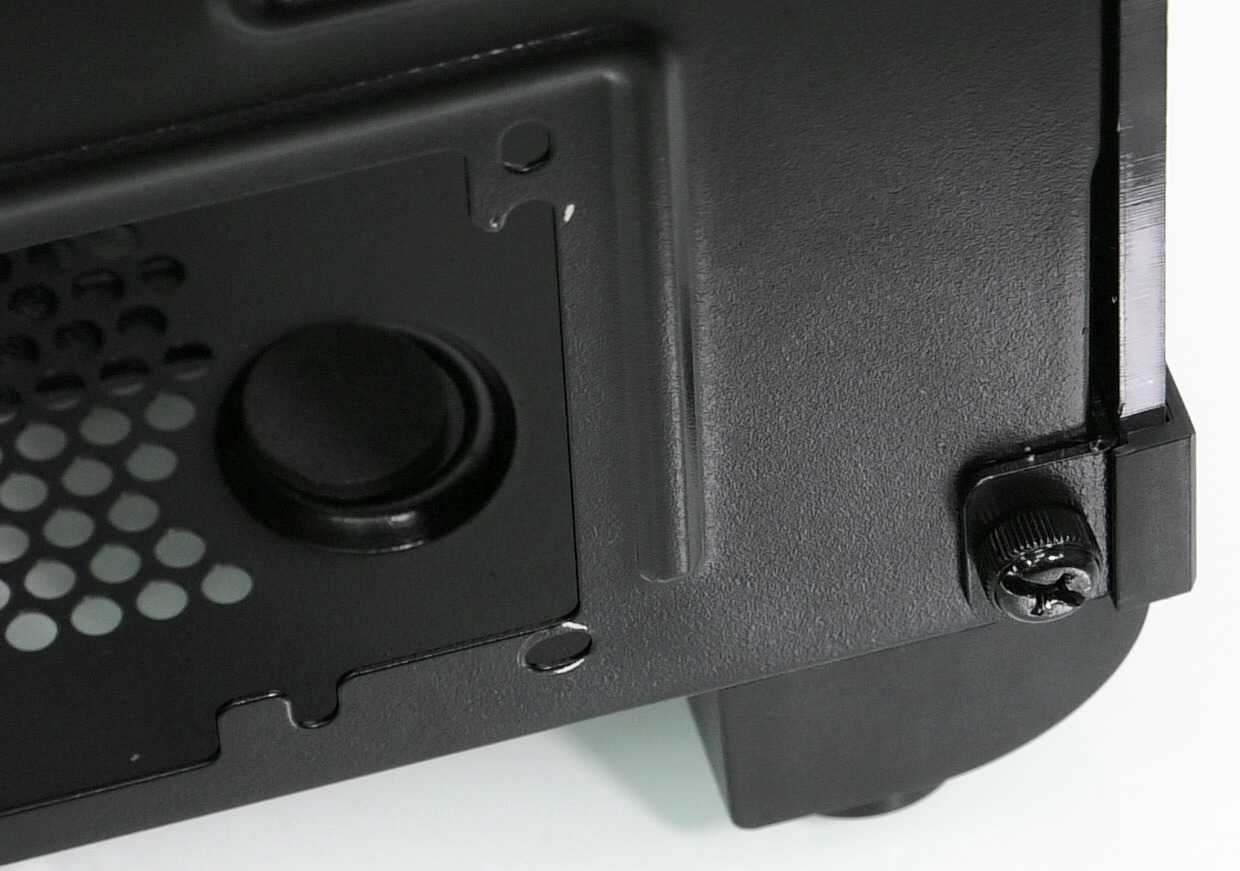

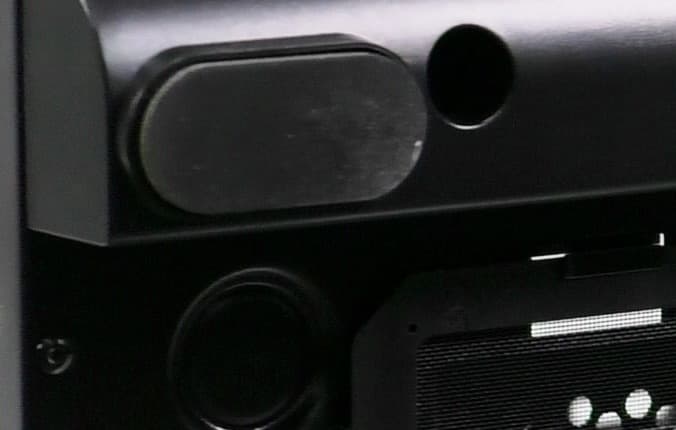

Ножки у корпуса пластиковые, с толстыми резиновыми накладками толщиной около 5 мм.

Сборка системного блока

Конструкция боковых стенок у данной модели различается, так что и способ демонтажа у них разный.

Для демонтажа панорамной панели нужно открутить в общей сложности шесть винтов, два из которых с накатной головкой. После этого панель нужно сдвинуть назад, но тут есть нюансы. Иногда ее немного перекашивает, что затрудняет снятие, а в некоторых случаях и заклинивает, и тогда придется выполнить демонтаж передней панели. Бывает такое нечасто, во избежание подобных неприятностей панорамную панель нужно устанавливать аккуратно, без лишних усилий и перекосов.

Вторая боковая стенка крепится более традиционным способом — с помощью двух винтов с накатной головкой и привычной прислонно-сдвижной системы с пазами.

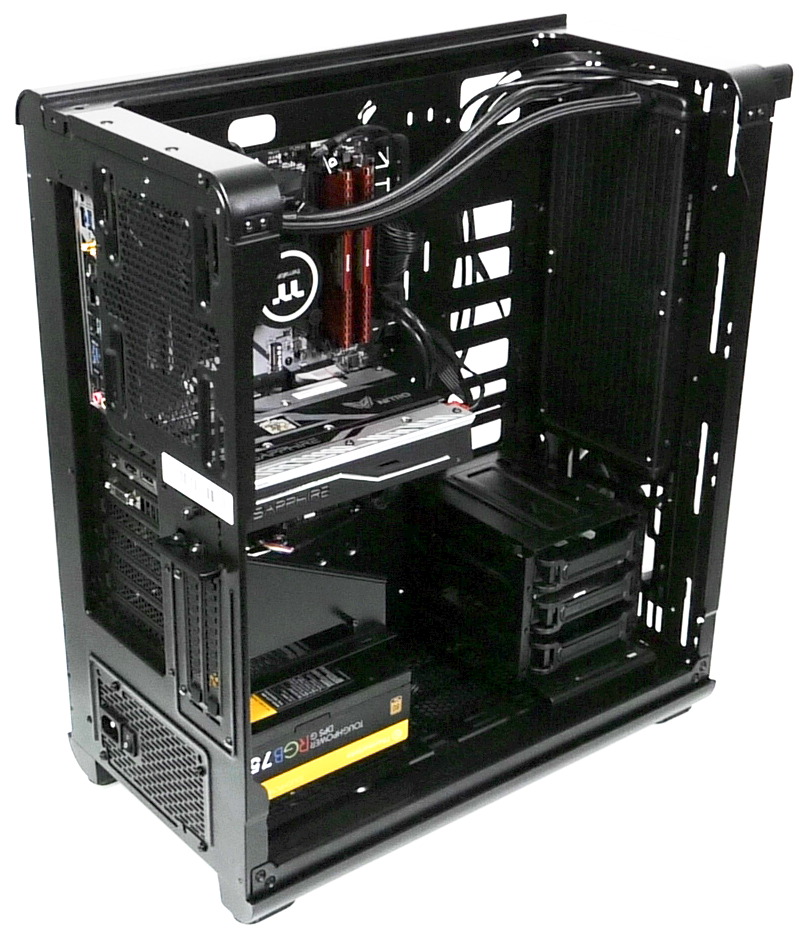

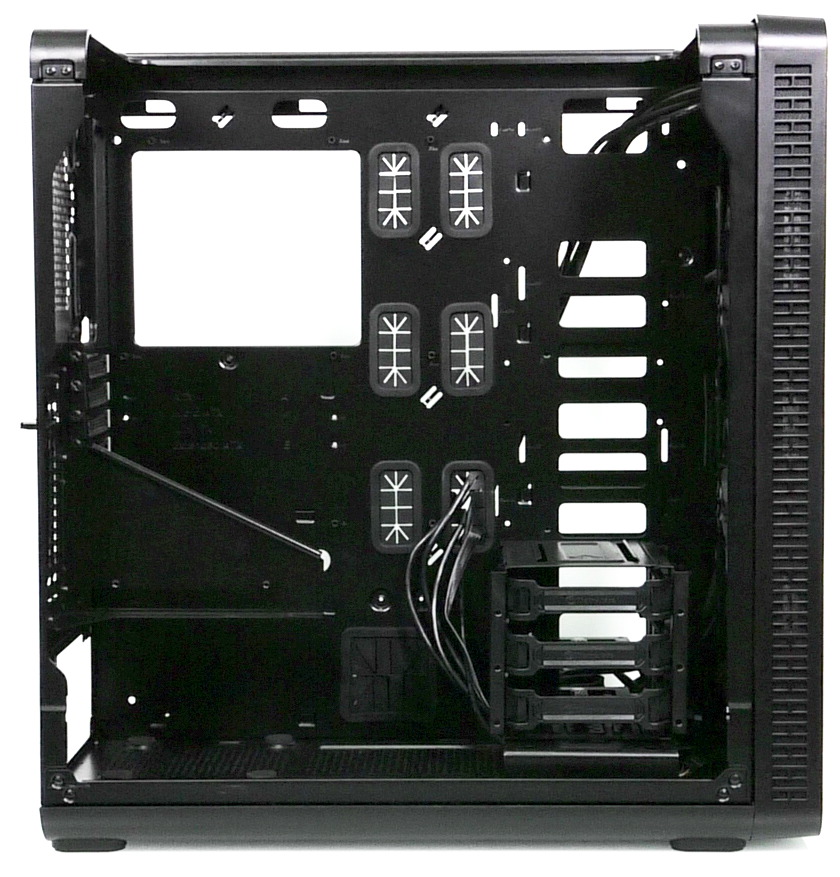

Все стойки для монтажа системной платы заранее проставлены производителем. Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. Корпус предусматривает установку блоков питания не только стандартных, но и увеличенных размеров (180 мм и более).

В корпус можно установить процессорный кулер высотой до 180 мм: расстояние от основания для системной платы до противоположной стенки составляет около 205 мм.

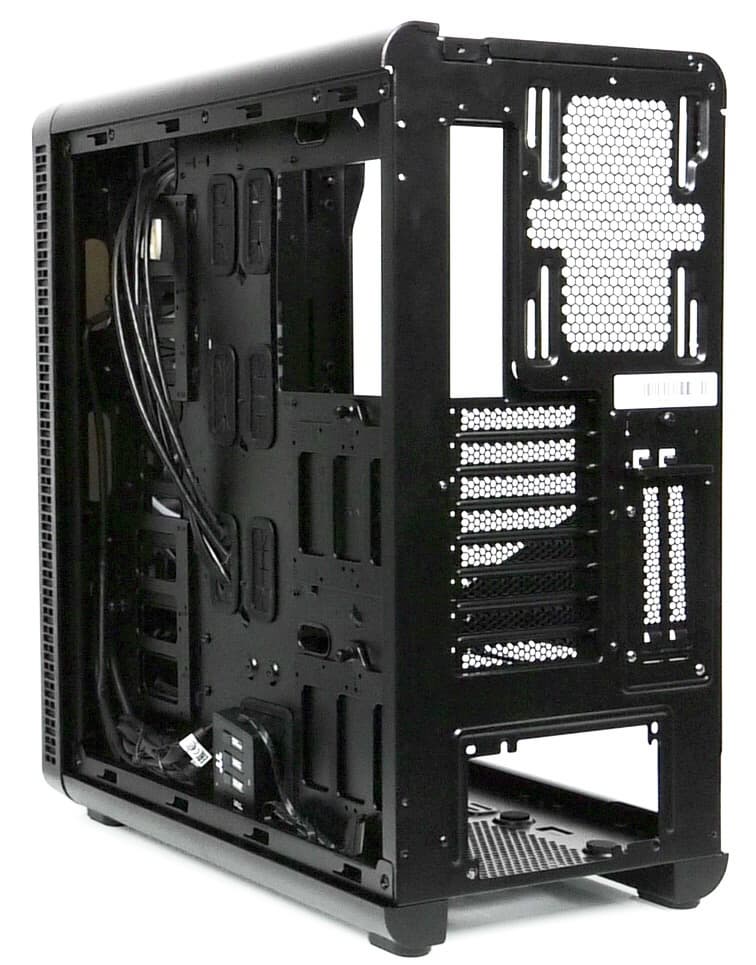

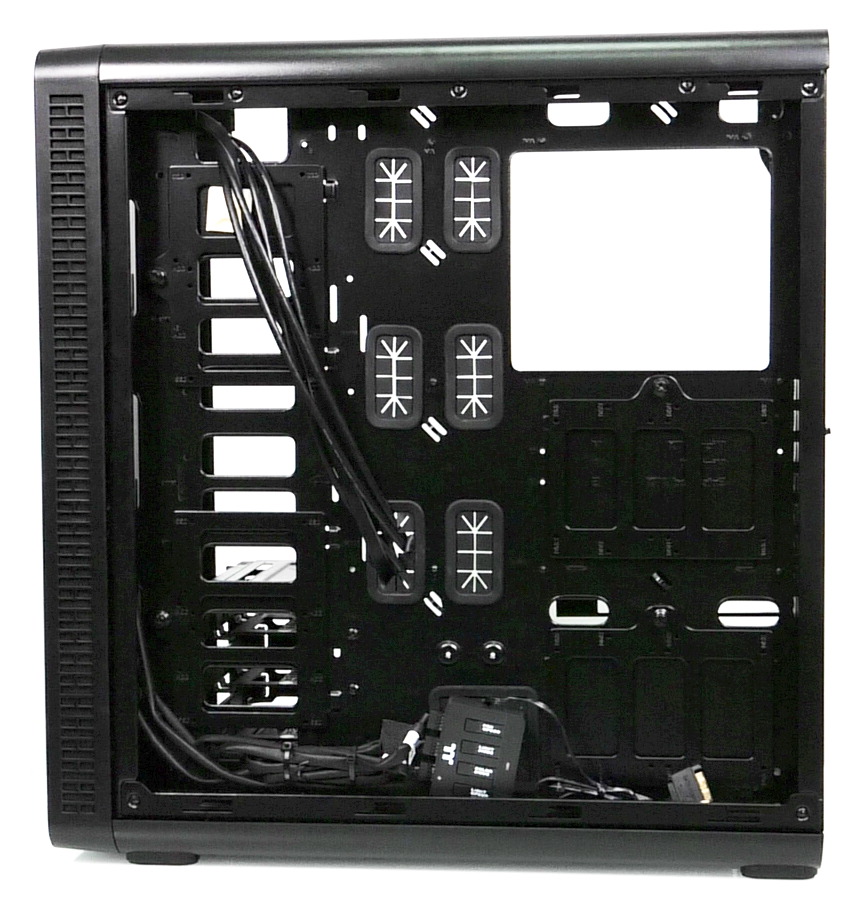

Глубина отсека для прокладки проводов составляет около 35 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны.

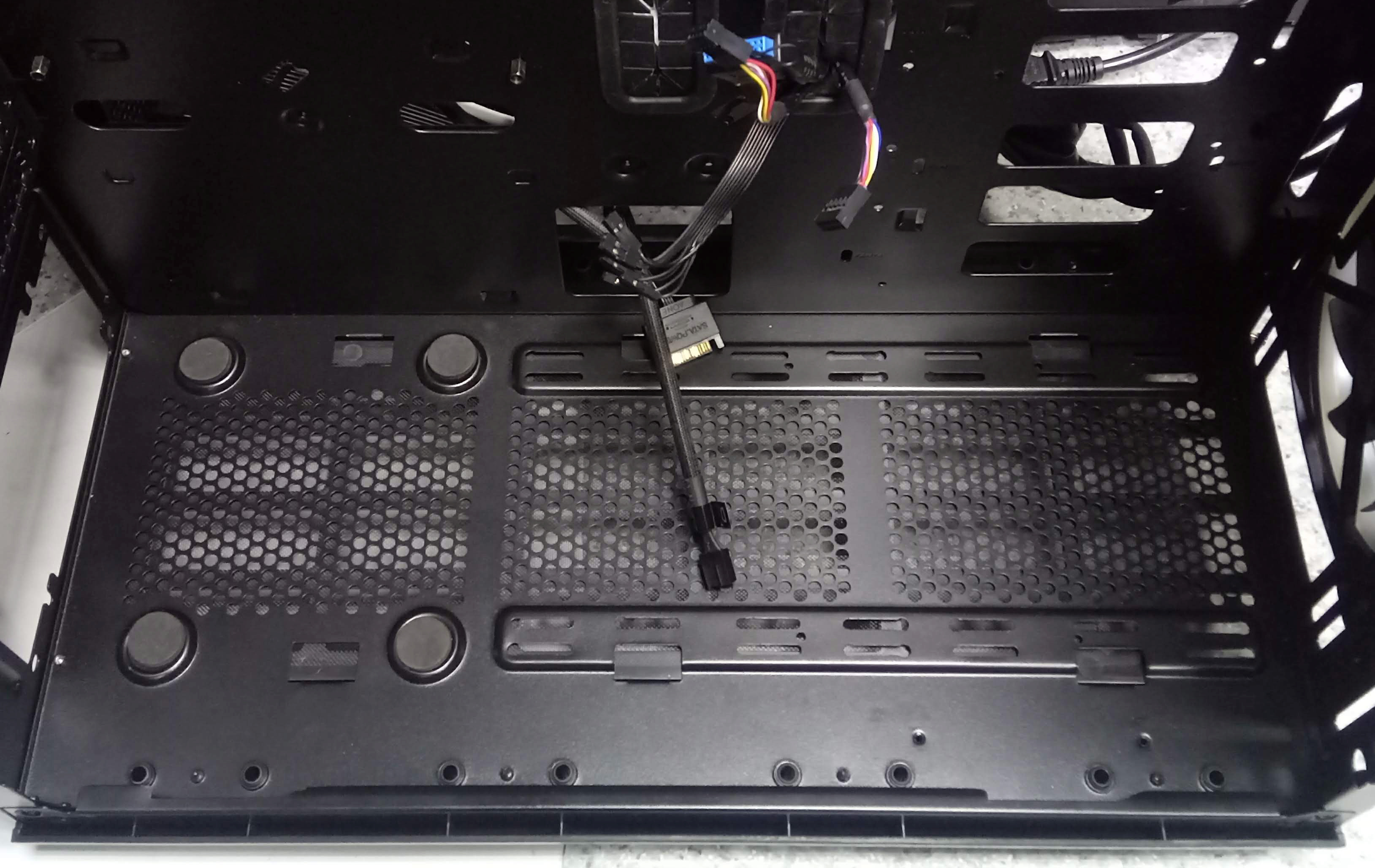

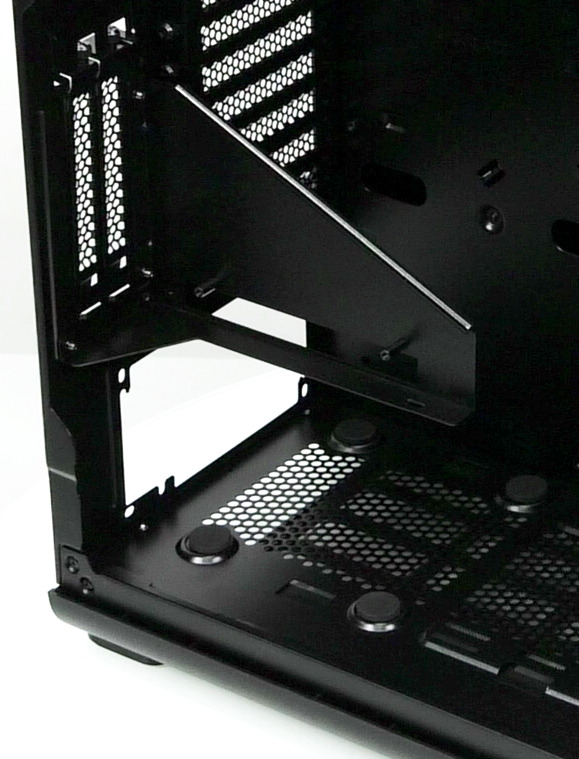

Для БП предусмотрены четыре выштамповки, на которые он должен опираться, сверху на них наклеены накладки из резиноподобного материала.

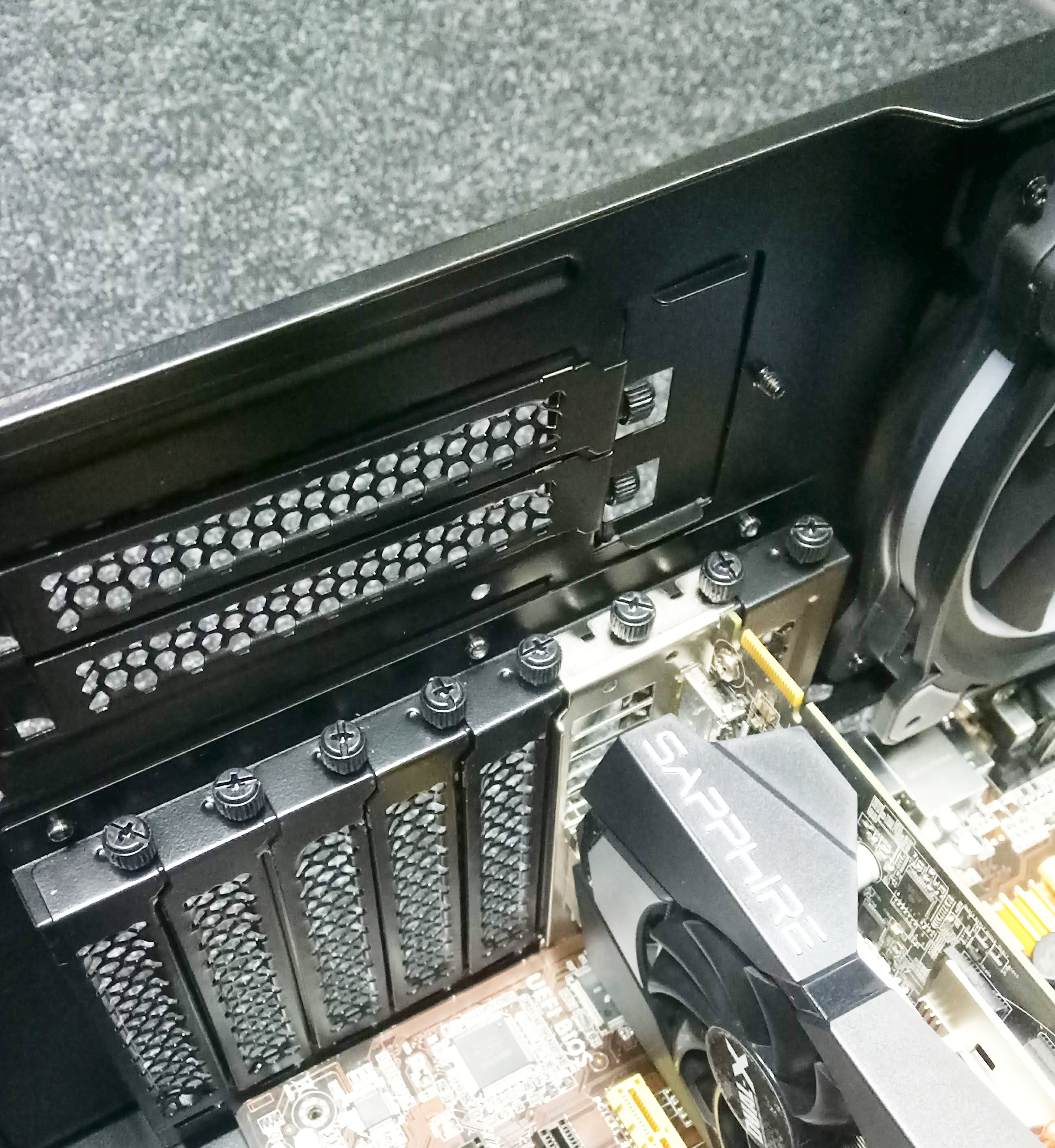

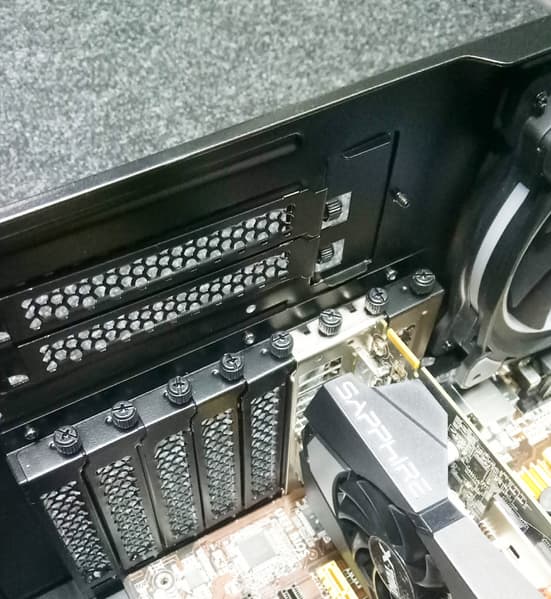

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 44 сантиметров, если объем корпуса между системной платой и передней стенкой шасси ничем не занят, в противном случае остается около 33 сантиметров свободного места. Система фиксации тут самая обычная — крепление на винтах изнутри корпуса.

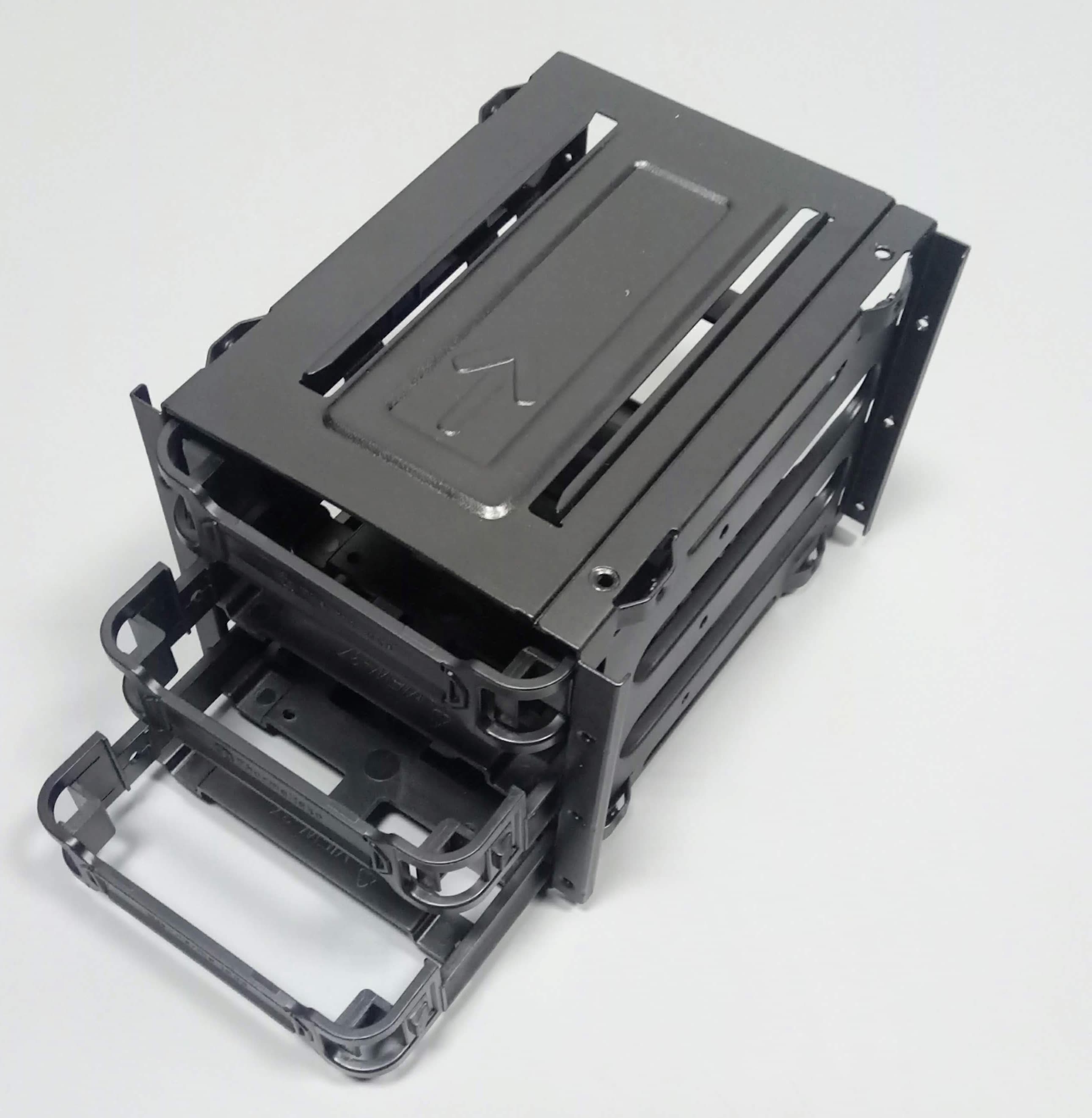

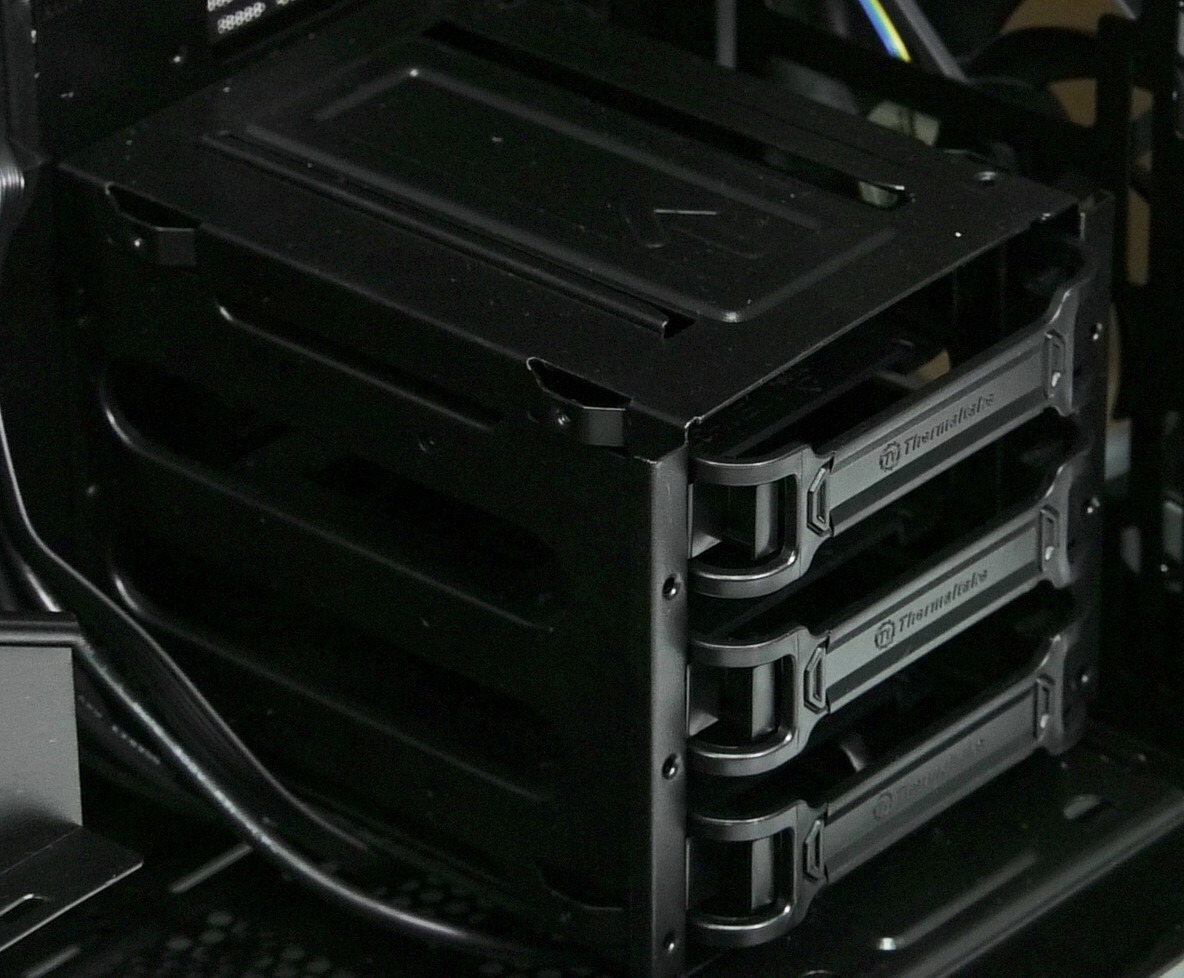

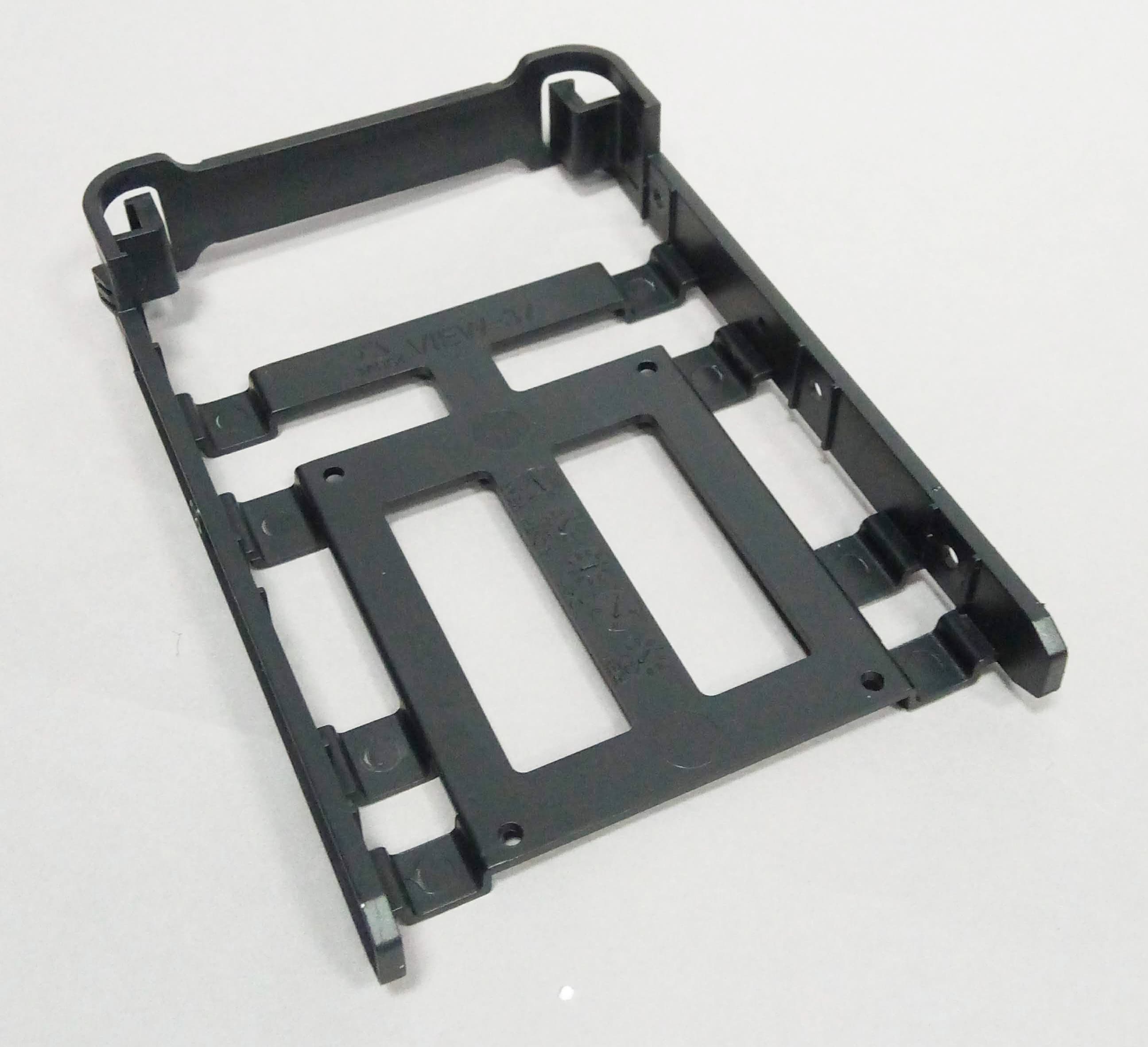

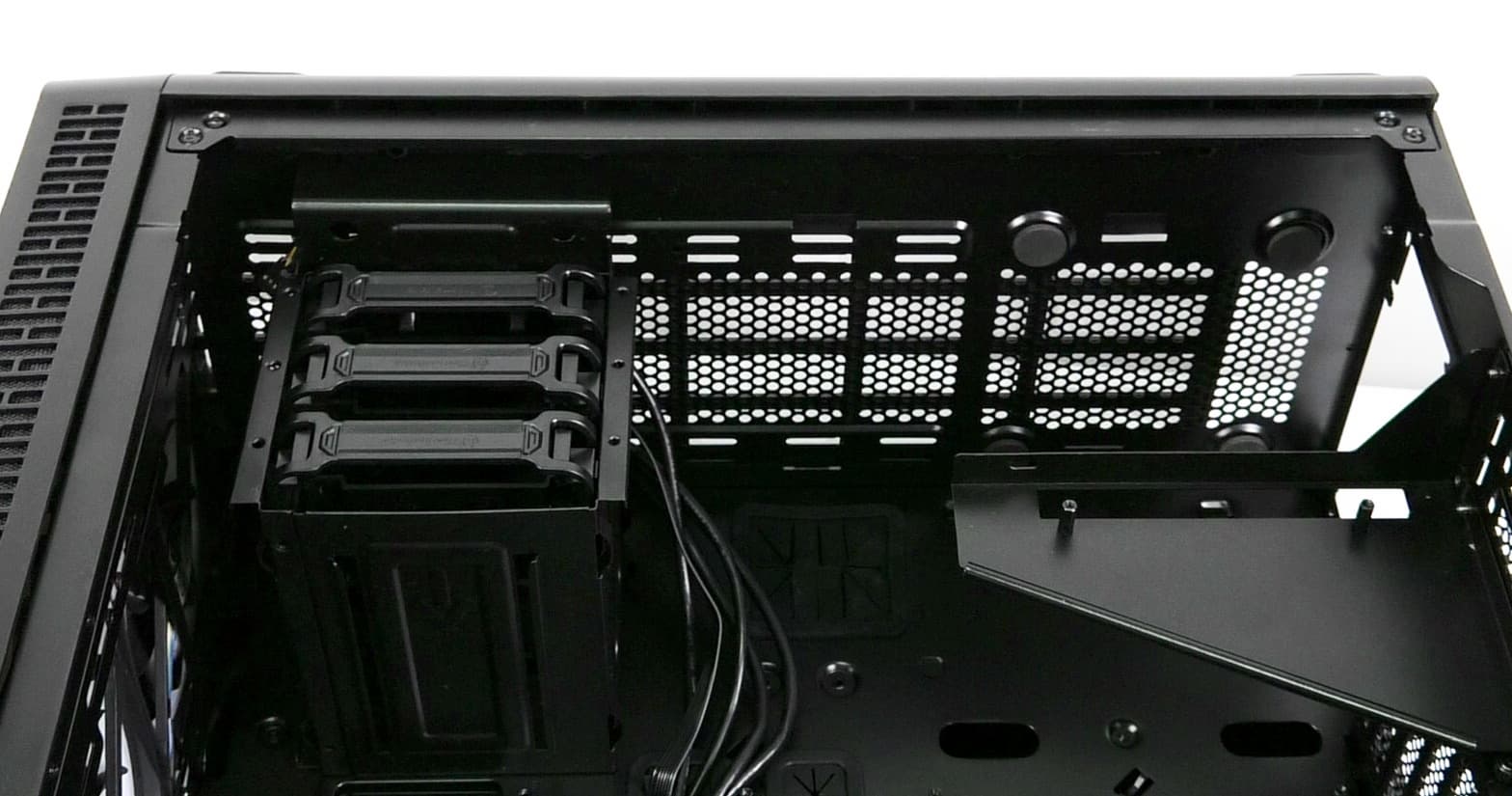

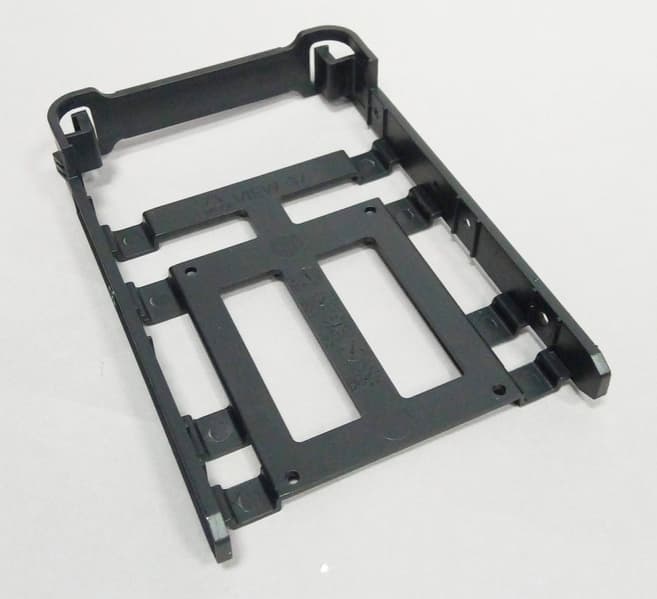

Полноразмерные жесткие диски устанавливаются в предназначенную для них трехместную корзину через пластиковые рамки. Диск крепится к ним с помощью винтов. Фиксируются рамки простым защелкиванием, надежность крепления достаточно высокая.

Также есть опциональная возможность зафиксировать диск формата 3,5″ в корзине при помощи винта сквозь рамку. Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

Сама корзина выполнена съемной, так что при необходимости ее можно сравнительно легко демонтировать.

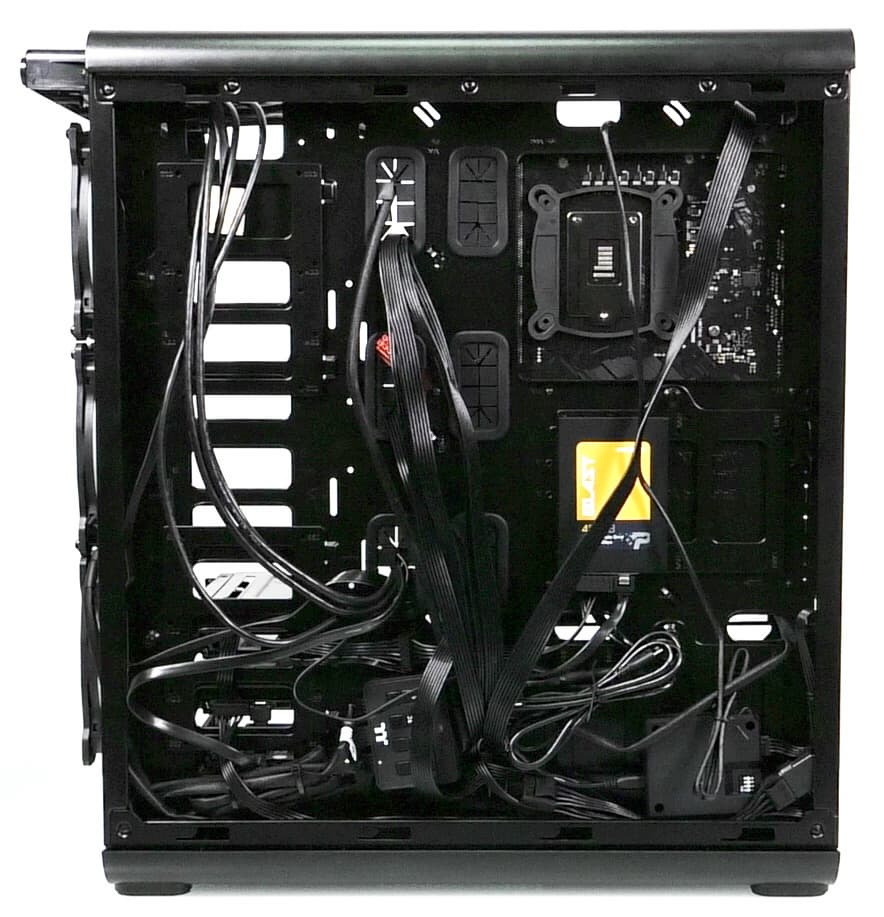

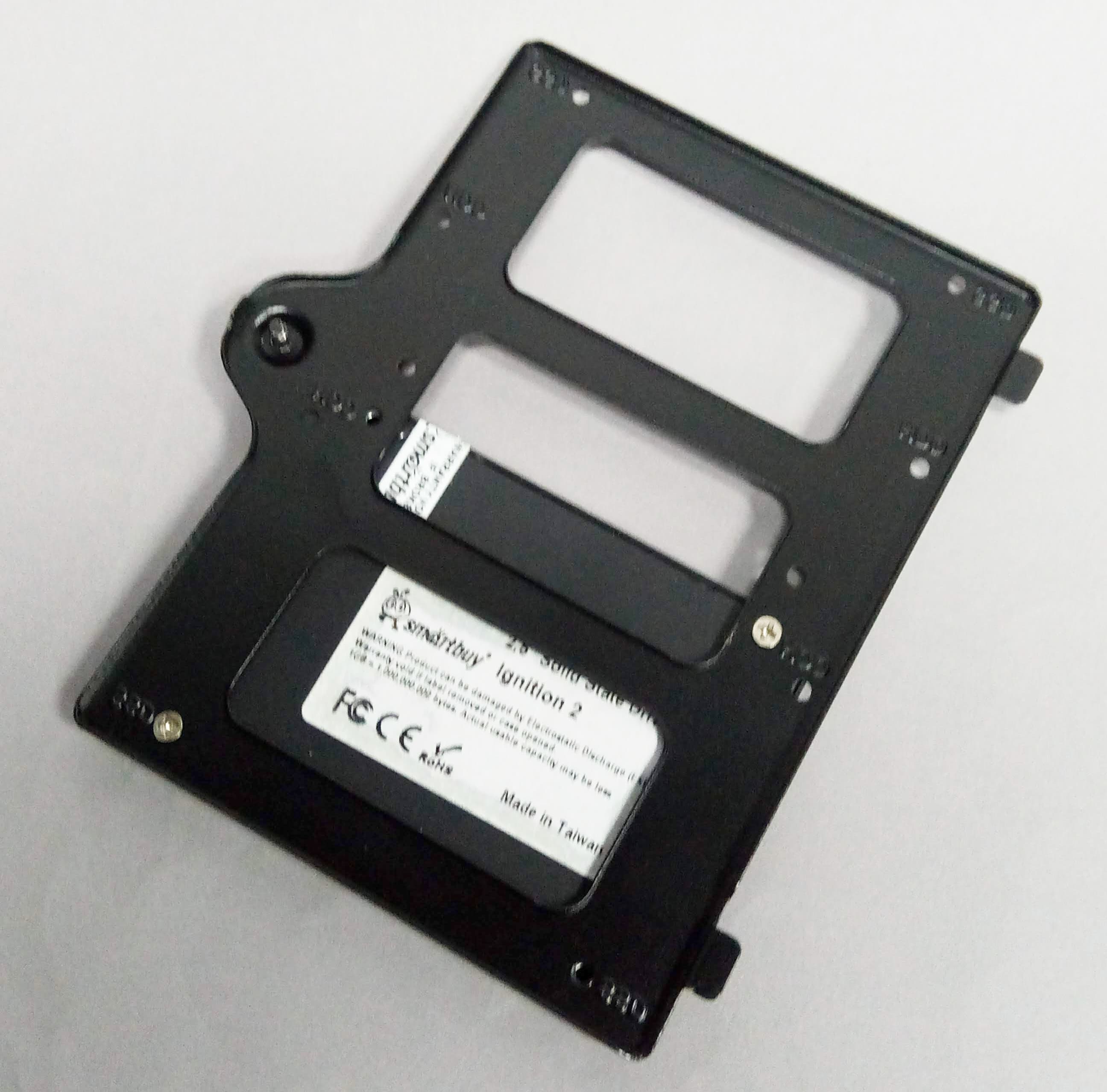

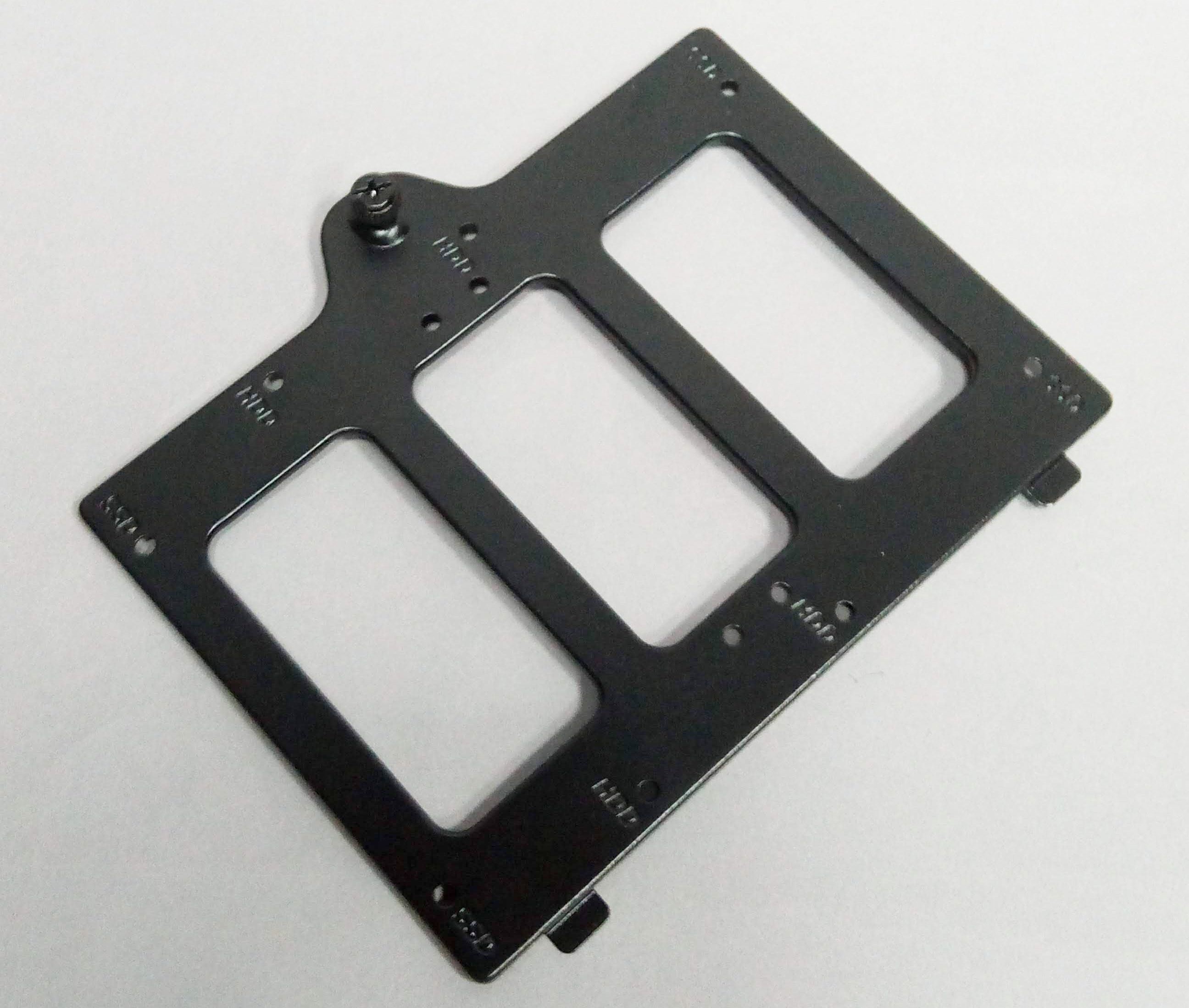

Также для накопителей предусмотрены четыре быстросъемных контейнера в виде монтажных пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за пару выступов. Контейнеры дополнительно фиксируются винтами с накатной головкой. В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. На каждую пластину можно установить один накопитель формата 3,5″ или два накопителя 2,5″.

Таким образом, в корпусе можно установить 7 накопителей формата 3,5″ или 11 накопителей формата 2,5″. Для части накопителей, размещенных в передней части корпуса на основании системной платы, можно организовать обдув. Трехместная корзина штатно тоже обеспечена принудительной вентиляцией, поэтому корпус пригоден для установки высокопроизводительных накопителей не только формально, но и практически. Конечно, стойку из шести дисков тут поставить будет сложно, но 3-5 дисков размещаются без особых проблем.

Подключаются порты и разъемы паредней панели вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными разъемами.

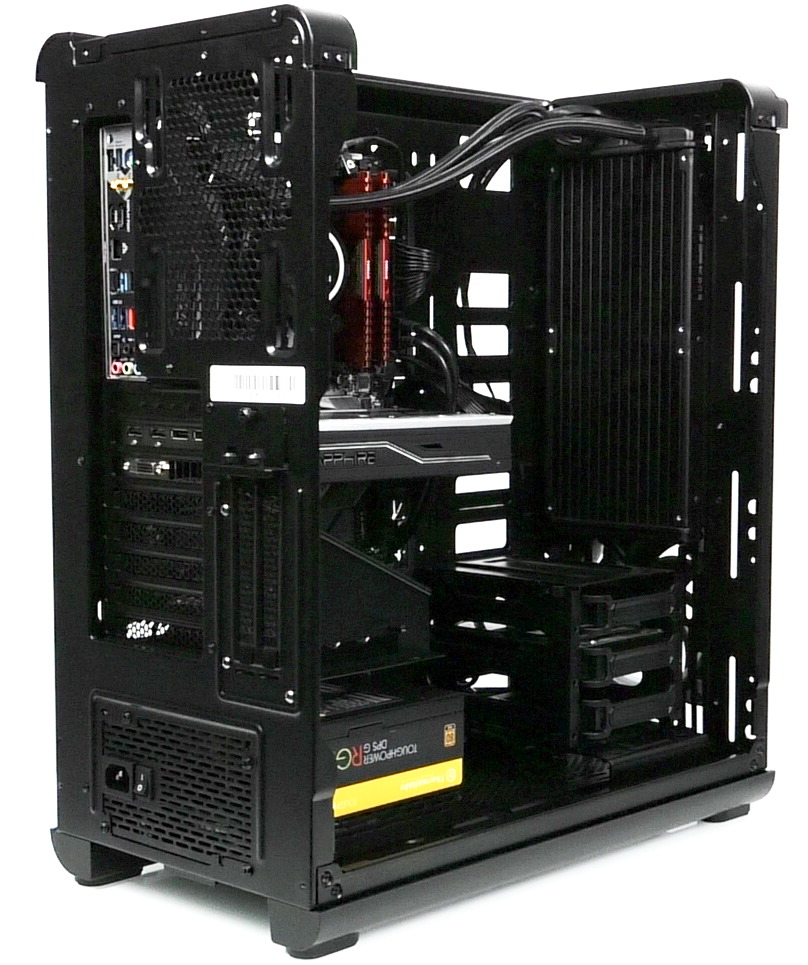

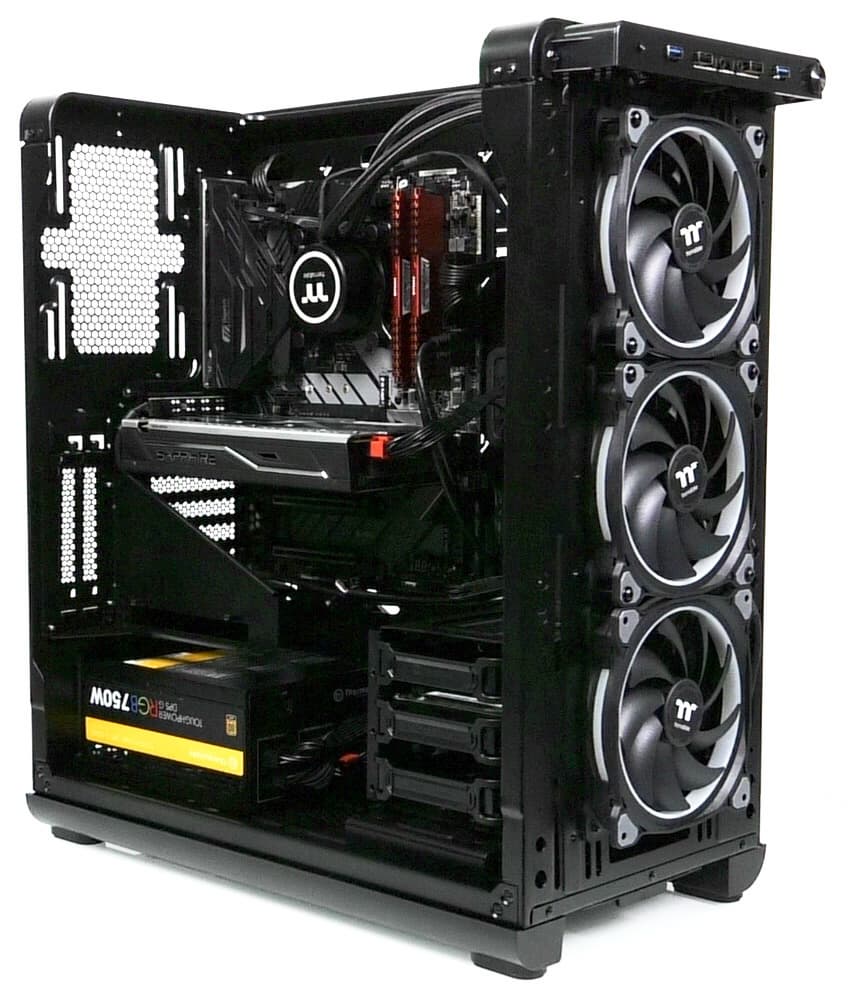

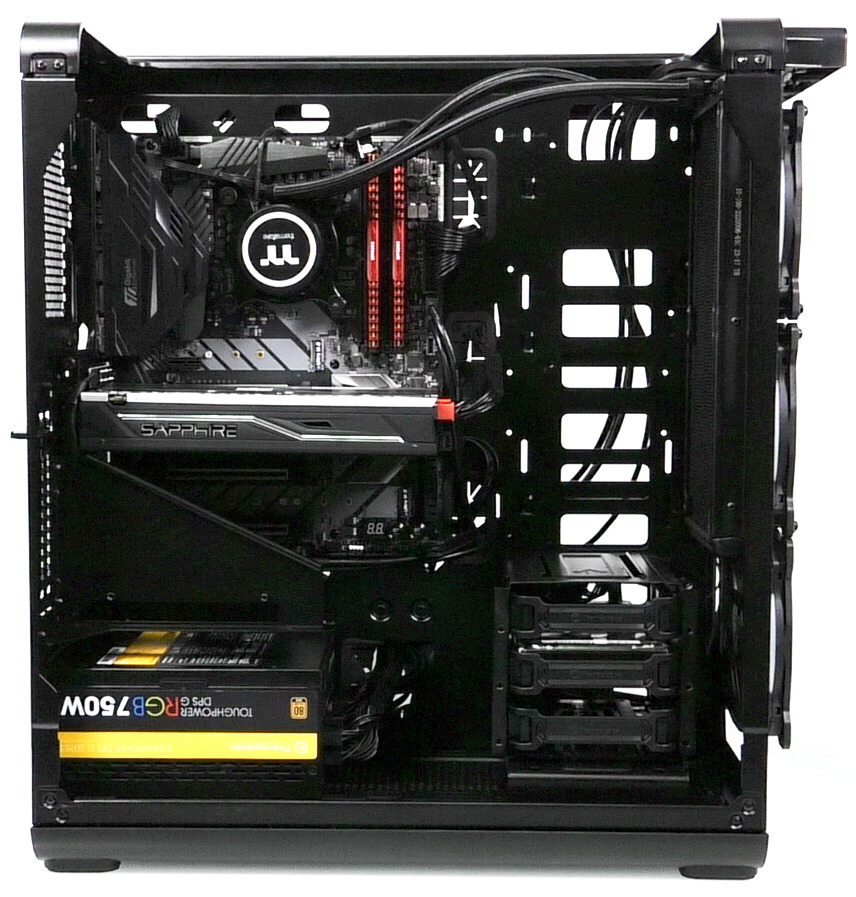

В основной части корпуса, где устанавливается системная плата, много свободного места и почти нет выступающих элементов, если не считать корзину для жестких дисков, так что монтировать комплектующие удобно.

Акустическая эргономика

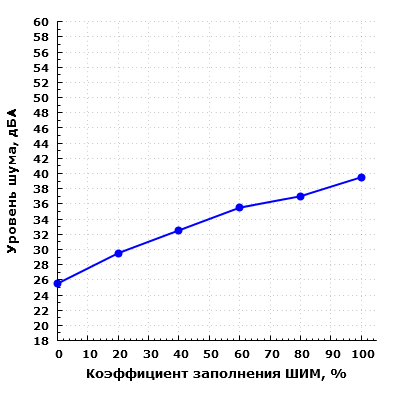

Уровень шума системы охлаждения изменяется от 25,5 до 39 дБА при расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ менее 20% шум системы охлаждения корпуса находится на пониженном уровне, а при КЗ от 40% до 80% шум среднетипичный для жилого помещения в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при коэффициенте заполнения ШИМ менее 20%, а при коэффициенте заполнения ШИМ более 80 процентов — как средний для жилого помещения в дневное время суток. С учетом габаритов корпуса именно такой вариант его использования и выглядит наиболее вероятным, поэтому акустическую эргономику можно считать хорошей.

Система охлаждения в данном корпусе реализована довольно удачно, так как от нее можно добиться минимального уровня шума, но можно обеспечить и достаточно высокую производительность — разумеется, не одновременно.

Итоги

Thermaltake View 37 RGB Edition оставил хорошее впечатление не только из-за интересного и действительно оригинального дизайна, но из-за достойного исполнения в металле, что бывает не так уж часто. Шасси у корпуса довольно простое, но это и хорошо, так как оно позволяет удобно манипулировать внутри при сборке или иных действиях. Отдельно упомянем комплектный контроллер управления вентиляторами с возможностью управления от совместимых системных плат, а также три предустановленных вентилятора с подсветкой. Некоторой доработки требует конструкция панорамной панели, которая не всегда функционирует без нареканий. Есть небольшие претензии и к пылевым фильтрам. Серьезных недостатков у корпуса мы не выявили.

За оригинальное исполнение и достойные потребительские качества корпус получает редакционную награду за текущий месяц.
