Обзор корпуса Thermaltake H550 Tempered Glass ARGB Edition

Читатели часто интересуются, почему мы стали обозревать преимущественно корпуса с прозрачными стенками и подсветкой. Ответ очень простой: дело в том, что основная масса новых корпусов именно такая — с прозрачными стенками и подсветкой. Да, есть некоторое количество моделей со сплошными стенками, но их не так много, и долю рынка они занимают соответствующую. При этом наличие сплошных стенок вовсе не делает корпус качественным, как и наличие прозрачной стенки и подсветки не делает корпус барахлом.

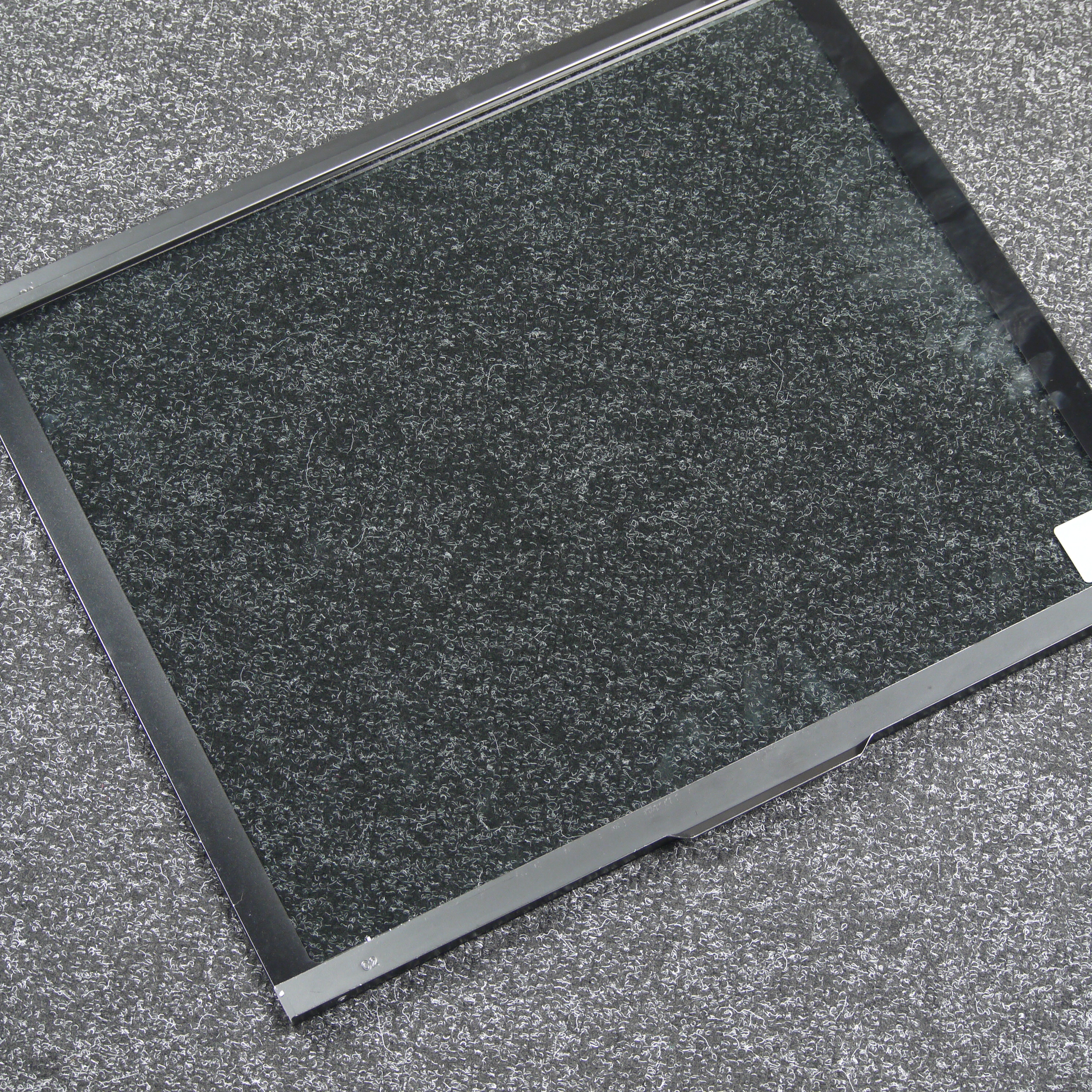

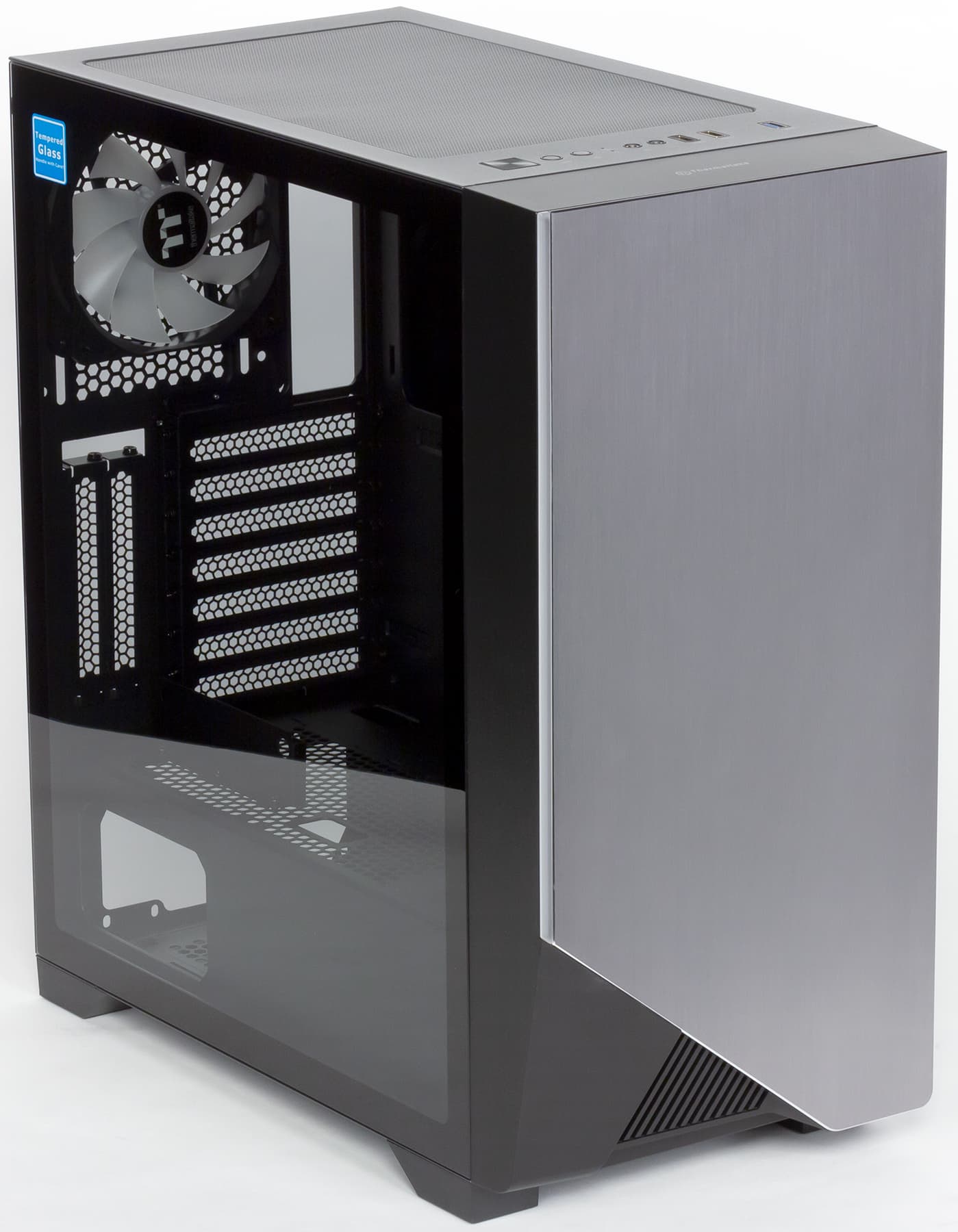

Сегодня мы рассмотрим корпус Thermaltake H550 TG (Tempered Glass) ARGB Edition — как ни удивительно, с прозрачной стенкой и подсветкой. Хотя в названии присутствует слово Edition, что можно перевести как «версия» или «вариант», никакого другого варианта исполнения, кроме Tempered Glass ARGB, у модели H550 не предусмотрено.

Дизайн корпуса наверняка кому-то понравится, но на взгляд автора, покрытие передней панели выглядит не совсем гармонично. Все-таки цвет стоило выбрать несколько другой: или ближе к черному, чтобы не было видно воздухозаборник, или просто белый. А цвет «серый лед», возможно, модный, но в данном случае он не особенно гармонирует с оформлением остальной конструкции.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

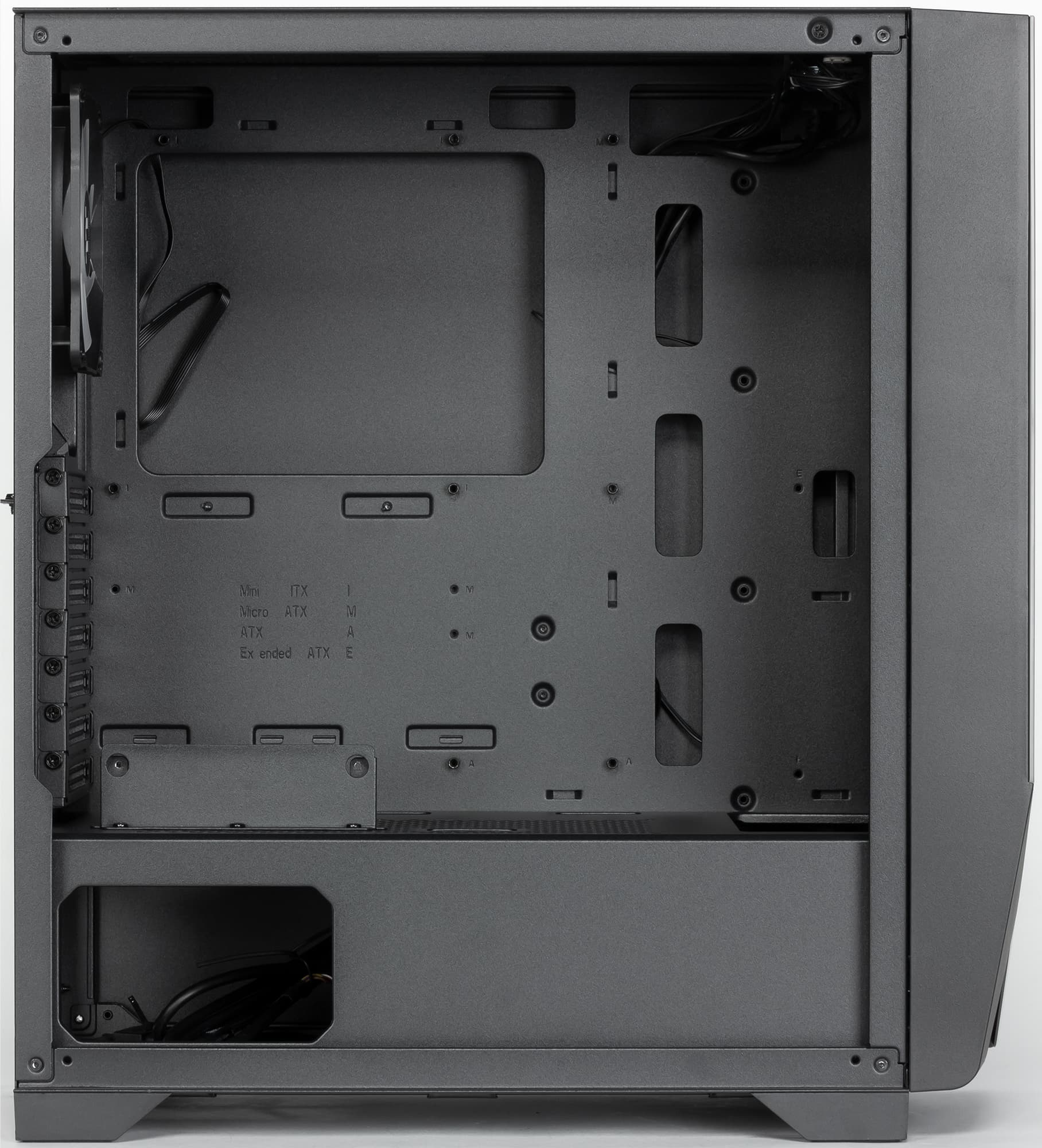

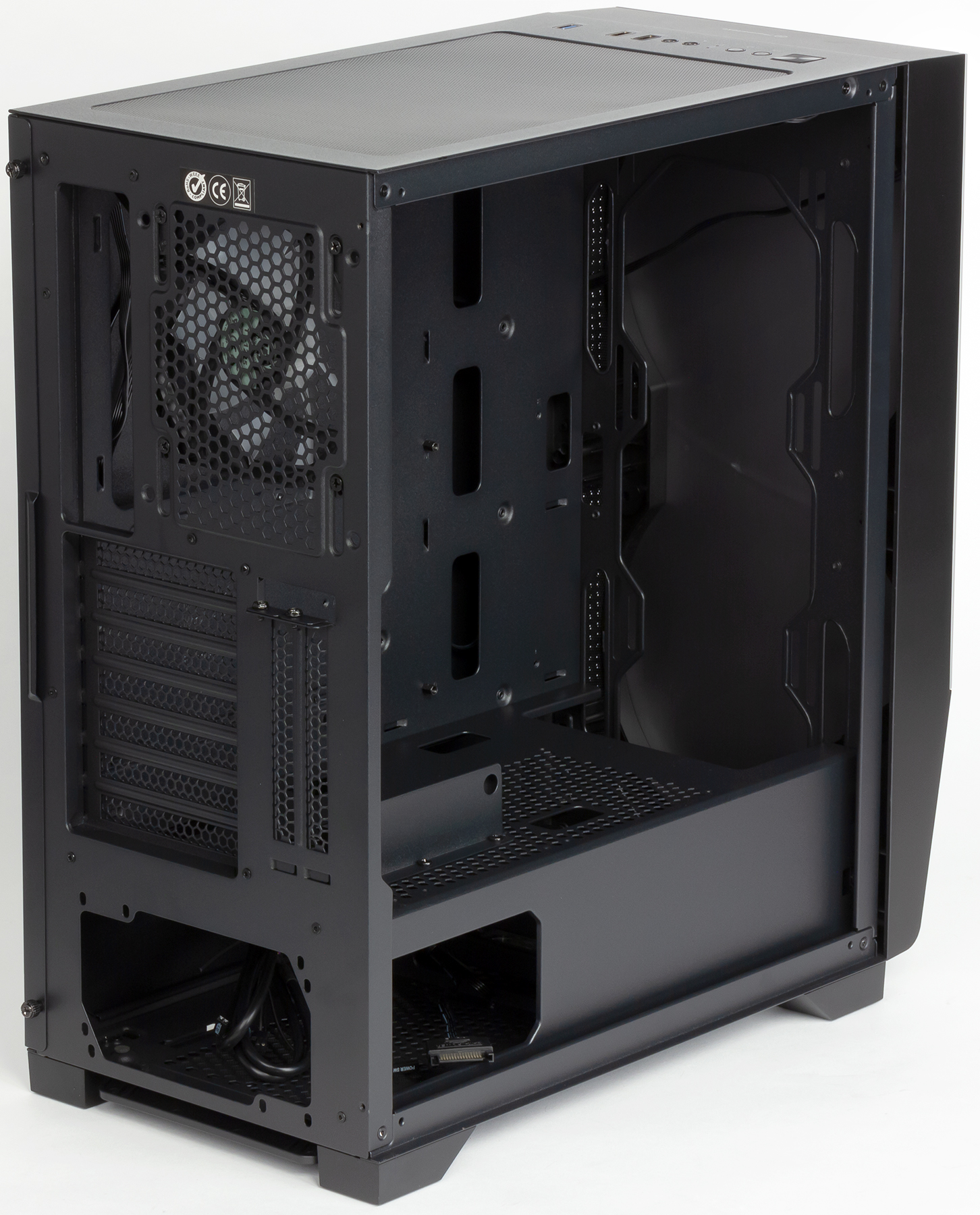

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу на дне корпуса.

Кожух блока питания закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

Система подсветки

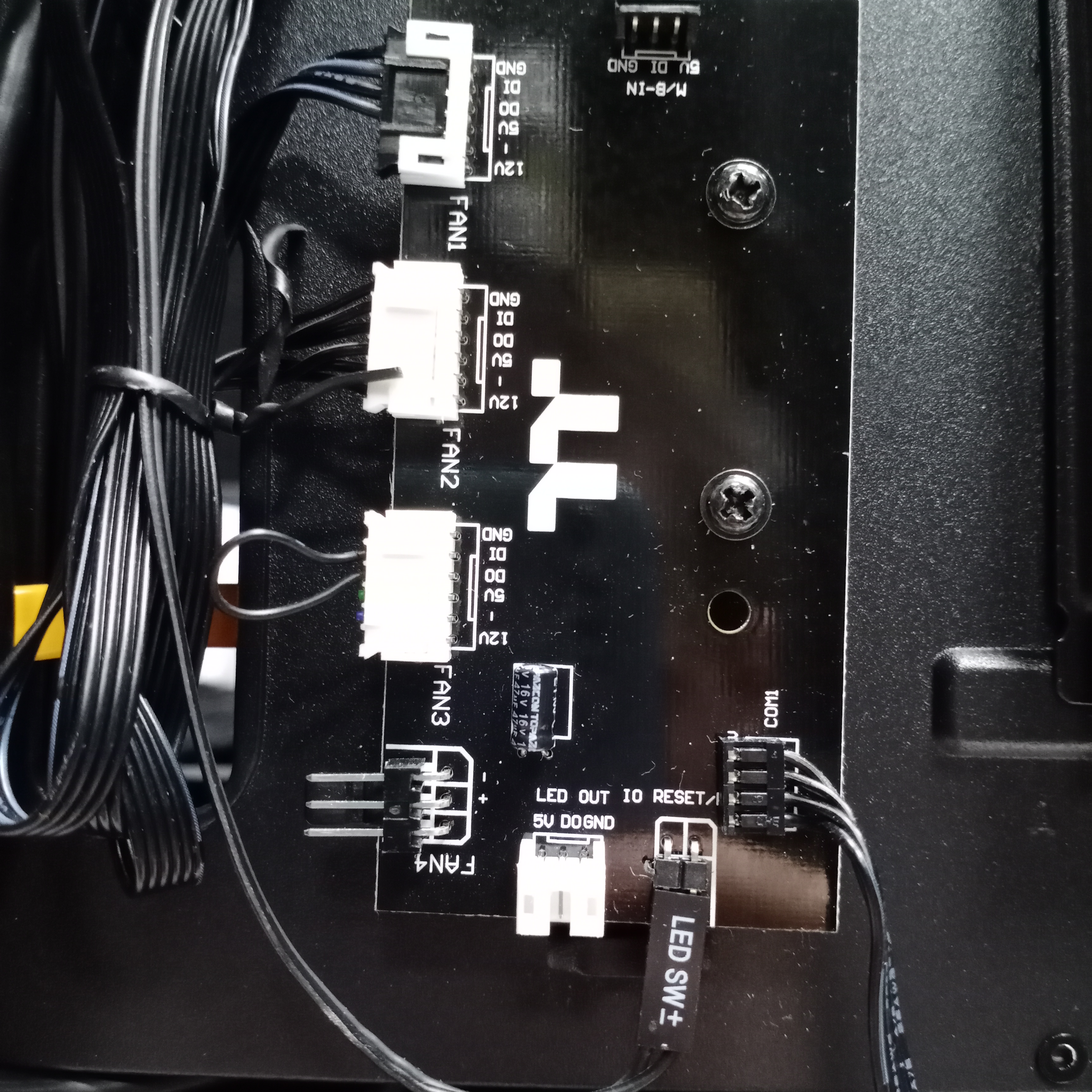

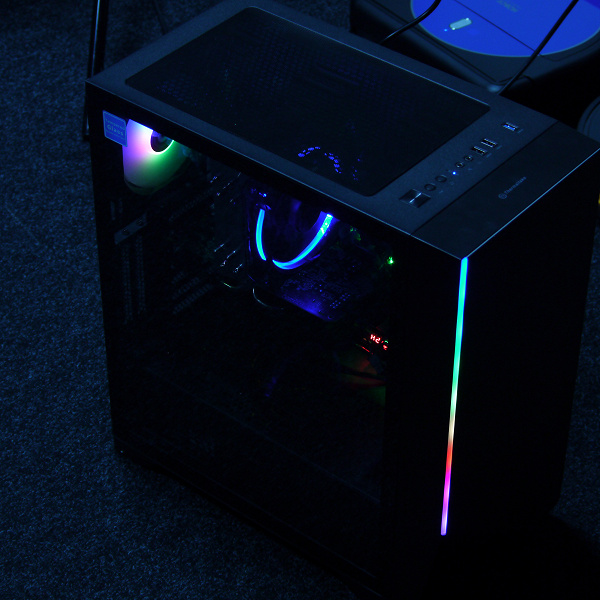

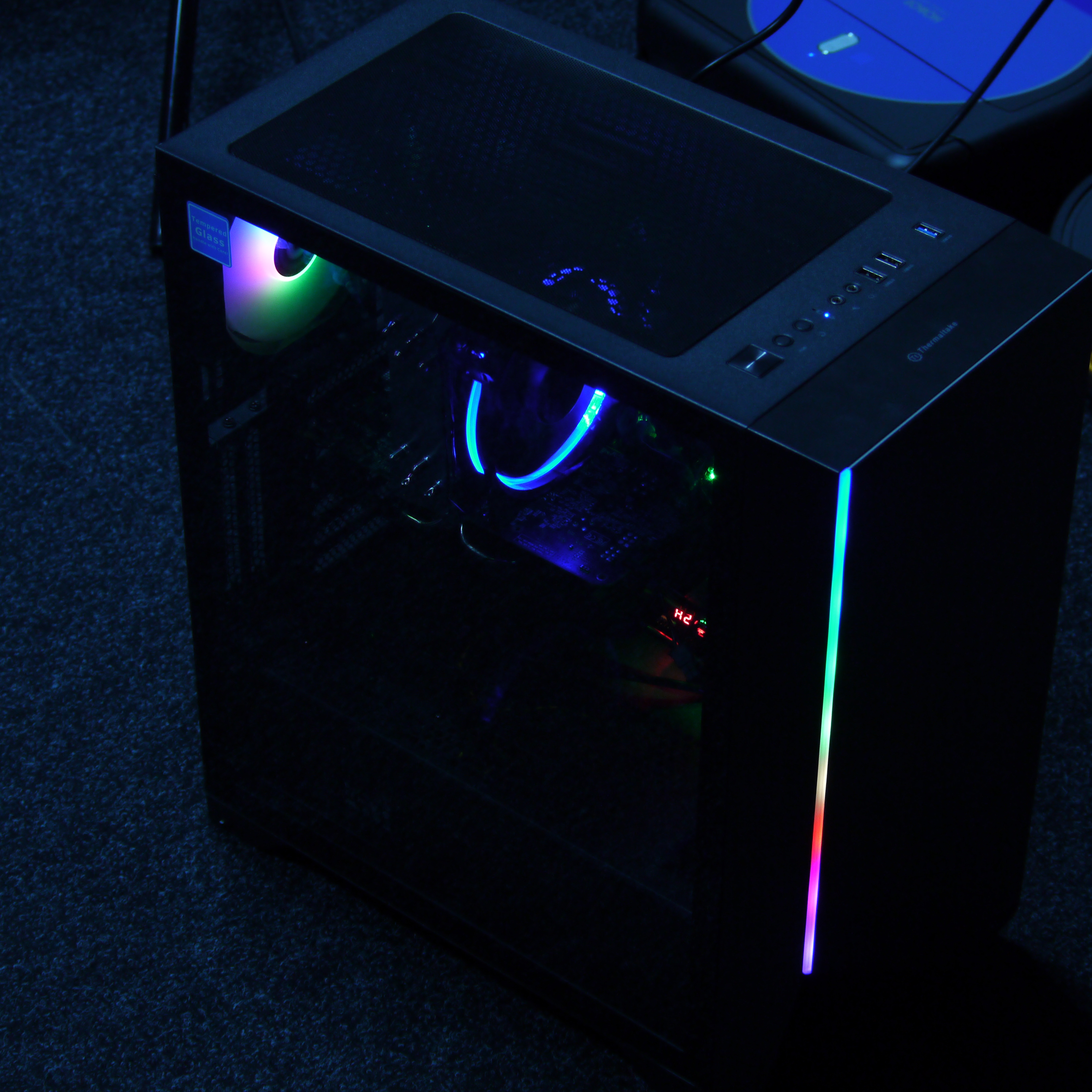

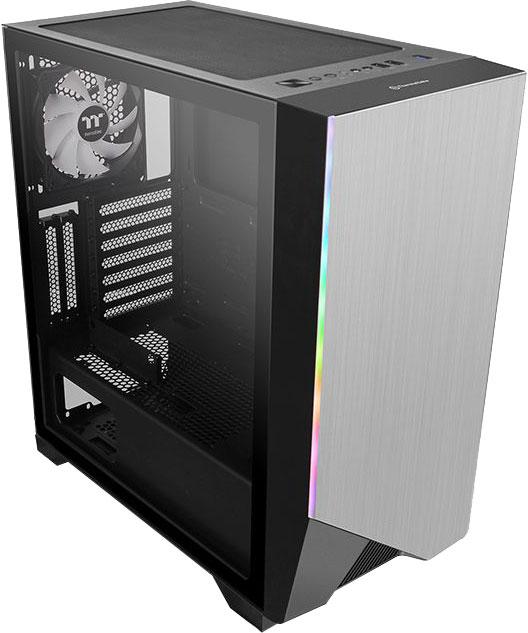

В корпусе имеется контроллер подсветки, к которому по умолчанию подключены два штатных источника света: ARGB-лента, встроенная в переднюю панель корпуса, и задний вентилятор, оснащенный кольцевой ARGB-подсветкой.

Контроллер поддерживает как ручное управление при помощи кнопки на верхней панели, так и программное управление при подключении к совместимой системной плате. Есть и возможность каскадирования: имеется не только входной разъем ARGB, но и выходной, что позволит подключить дополнительные устройства с поддержкой данного стандарта. Подключаются все устройства при помощи довольно редко встречающегося разъема с колодкой 1×6 и пятью контактами. Всего на контроллере три таких разъема.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

Предустановлен в корпусе один вентилятор типоразмера 120 мм со скоростью вращения 1000 об/мин, он располагается сзади. Вентилятор подключен к штатному контроллеру подсветки — собственно, больше его никуда подключить и не получится, так как разъем сугубо проприетарный. И все бы ничего, но никаких средств регулирования скорости вращения вентиляторов штатный контроллер не имеет, то есть вентилятор все время будет вращаться с одинаковой скоростью. Это может оказаться весьма неудобным при реальной эксплуатации.

В корпусе можно установить до трех радиаторов, один из которых может быть типоразмера 280 или 360 мм, а один — 120 мм. Наиболее удачным является размещение радиатора сверху, где можно установить радиатор типоразмера 240 мм.

Вентиляционные отверстия в передней панели имеют довольно маленькую полезную площадь, так что об установке СЖО с этой стороны лучше забыть сразу.

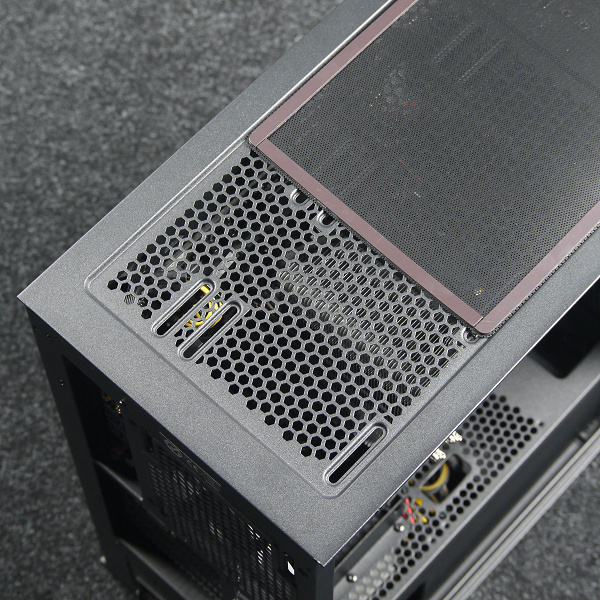

Фильтр для верхней стенки снимается и ставится на место удобнее всего благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

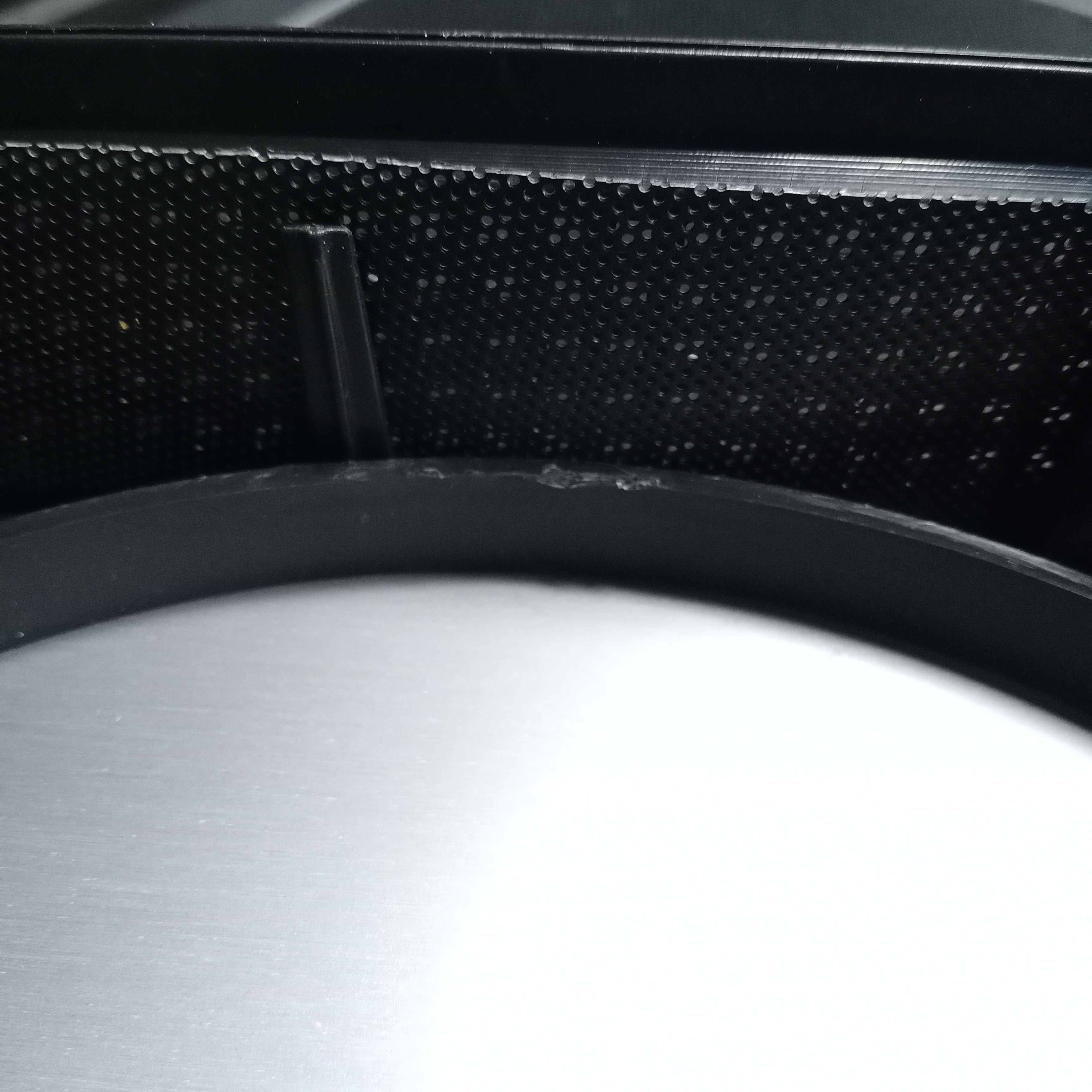

На правом торце передней панели есть небольшое по площади вентиляционное отверстие, которое изнутри прикрыто фильтром из вышеописанной крупной пластиковой сетки. Фильтр можно снять с внутренней стороны передней панели, но делать это не очень удобно.

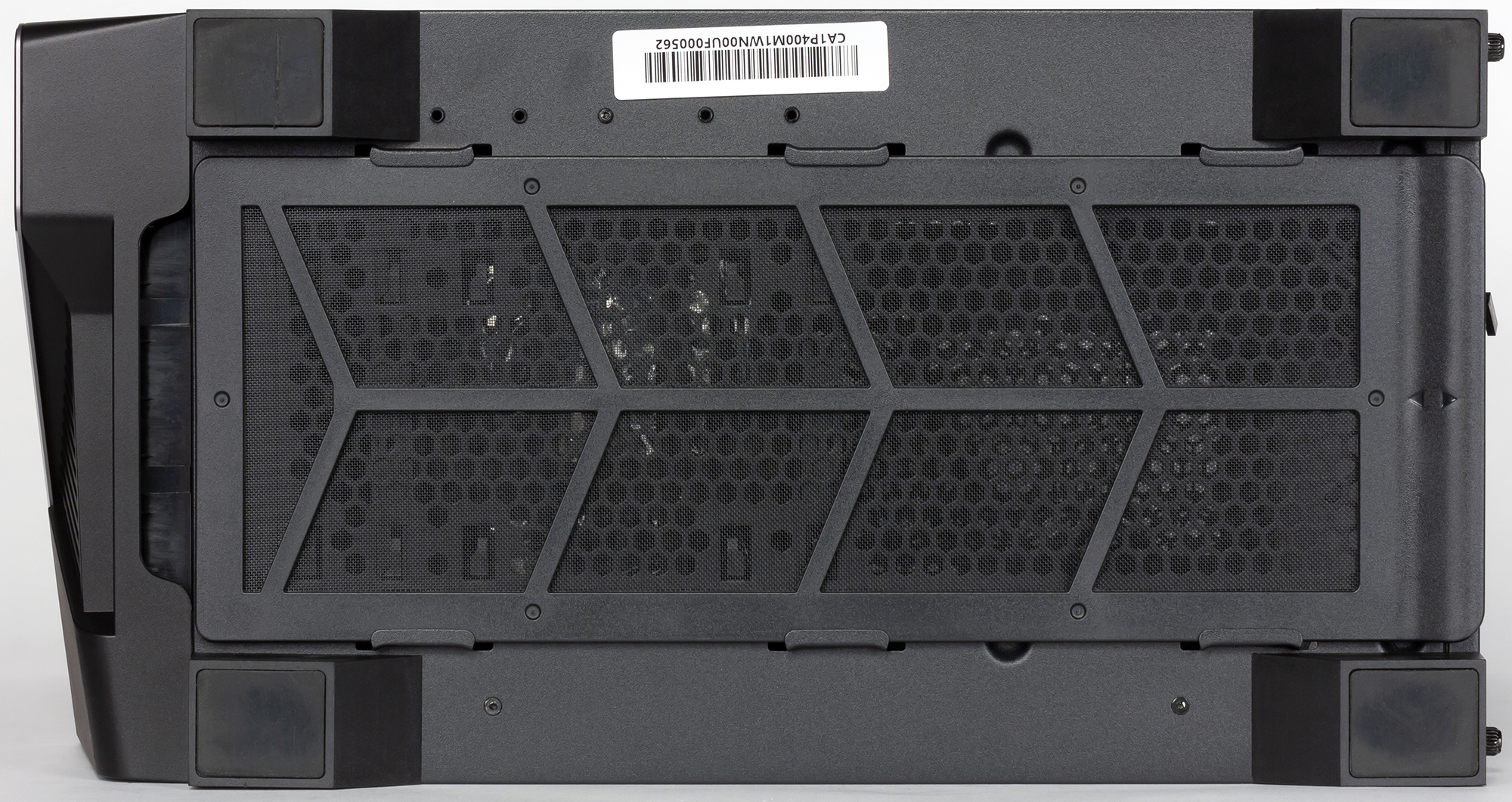

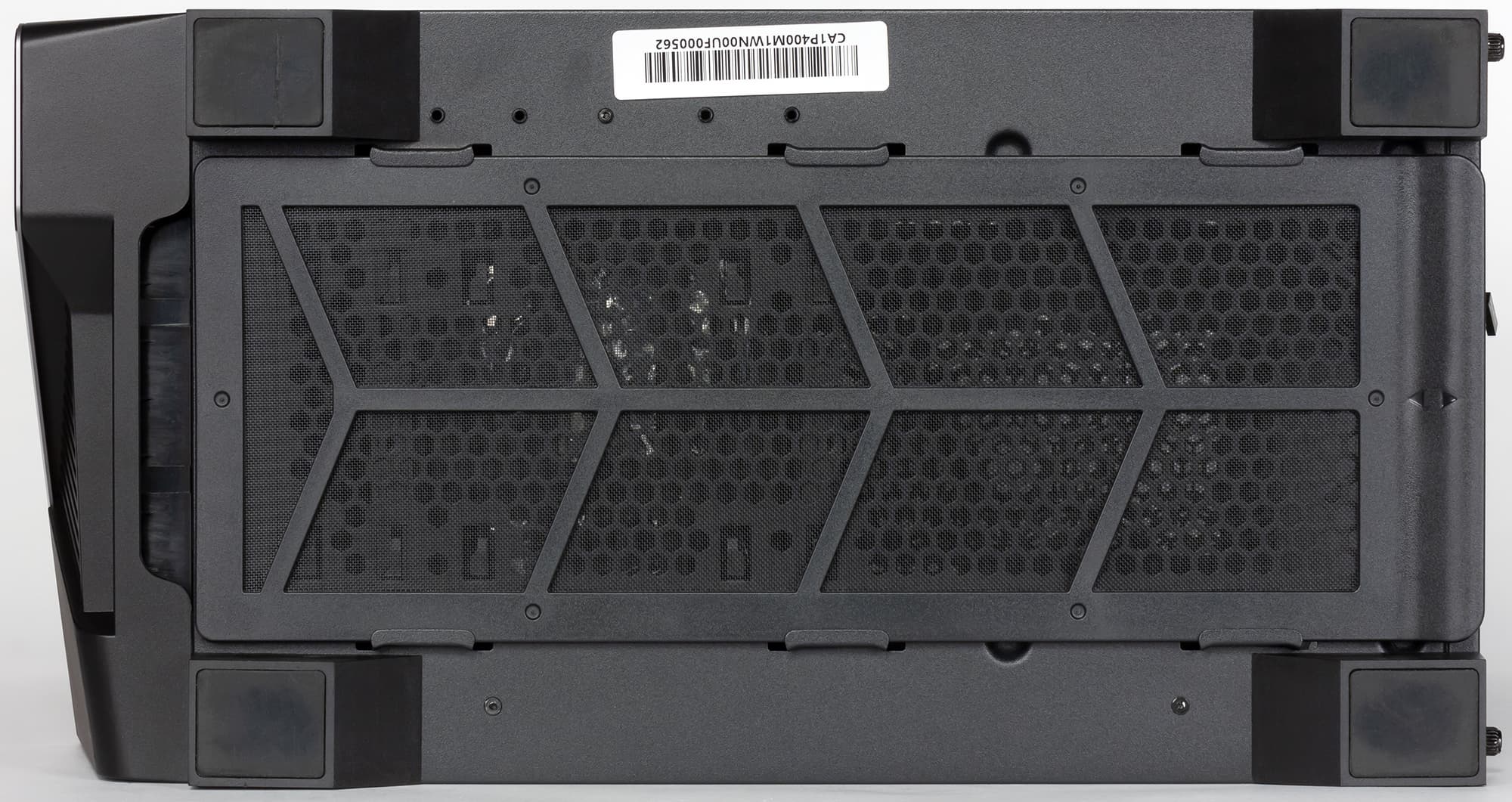

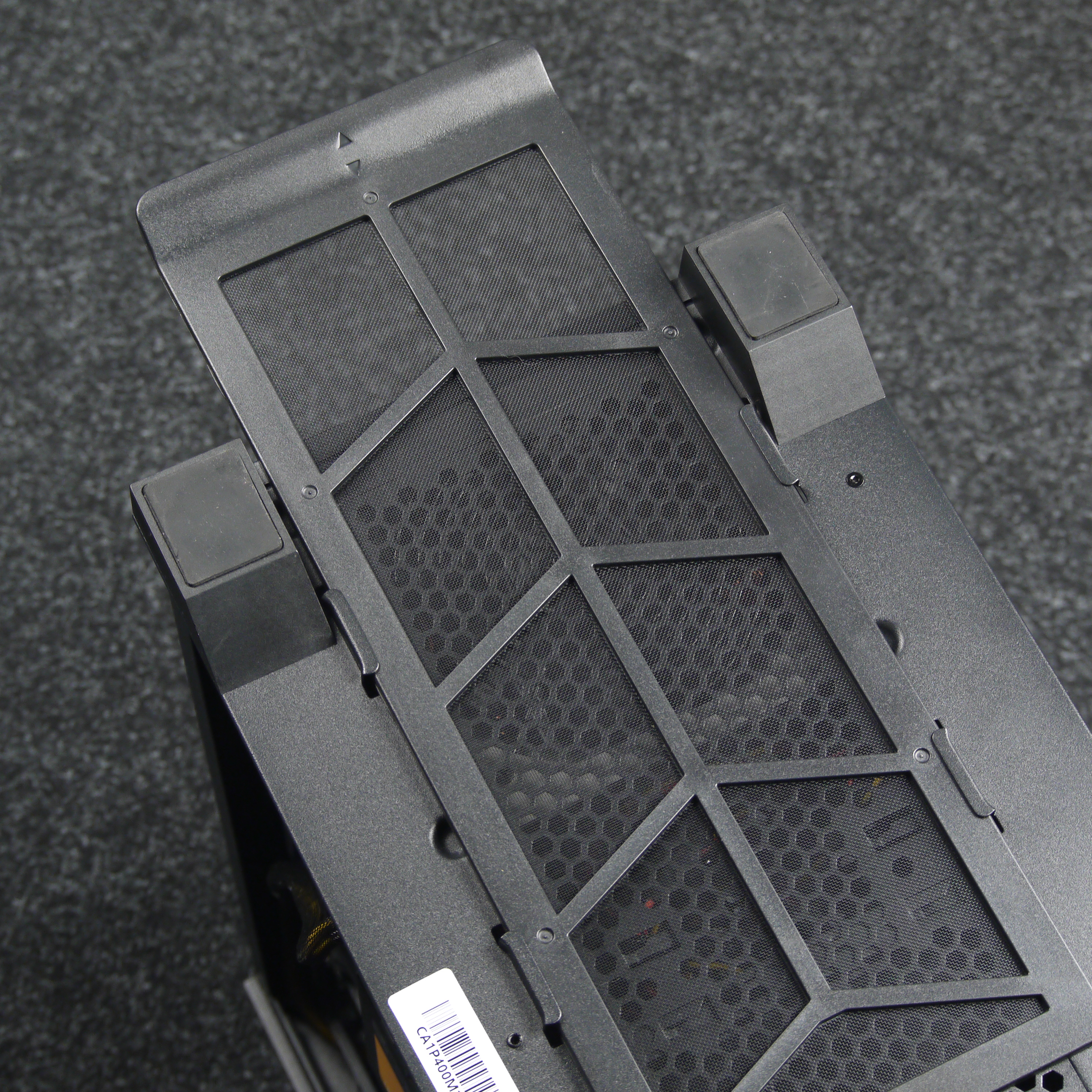

Фильтр на нижней панели корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Извлекается он со стороны задней стенки, что не всегда будет удобно, так как часто компьютеры устанавливают в ниши, под стол и в прочие места, доступ в которые затруднен. Но в целом фильтр достаточно качественный и эргономичный.

Других фильтров в корпусе нет.

Конструкция

Корпус имеет массу около 7,7 кг и среднюю жесткость конструкции, что часто является важным параметром при выборе. Металлические детали имеют сравнительно небольшие линейные размеры, что благоприятно отражается на общей жесткости конструкции. Шасси корпуса неглубокое, но поскольку передняя панель имеет большую толщину, то общий выигрыш по глубине корпуса не очень большой. Левая стенка — стеклянная, с монтажной рамкой с внутренней стороны.

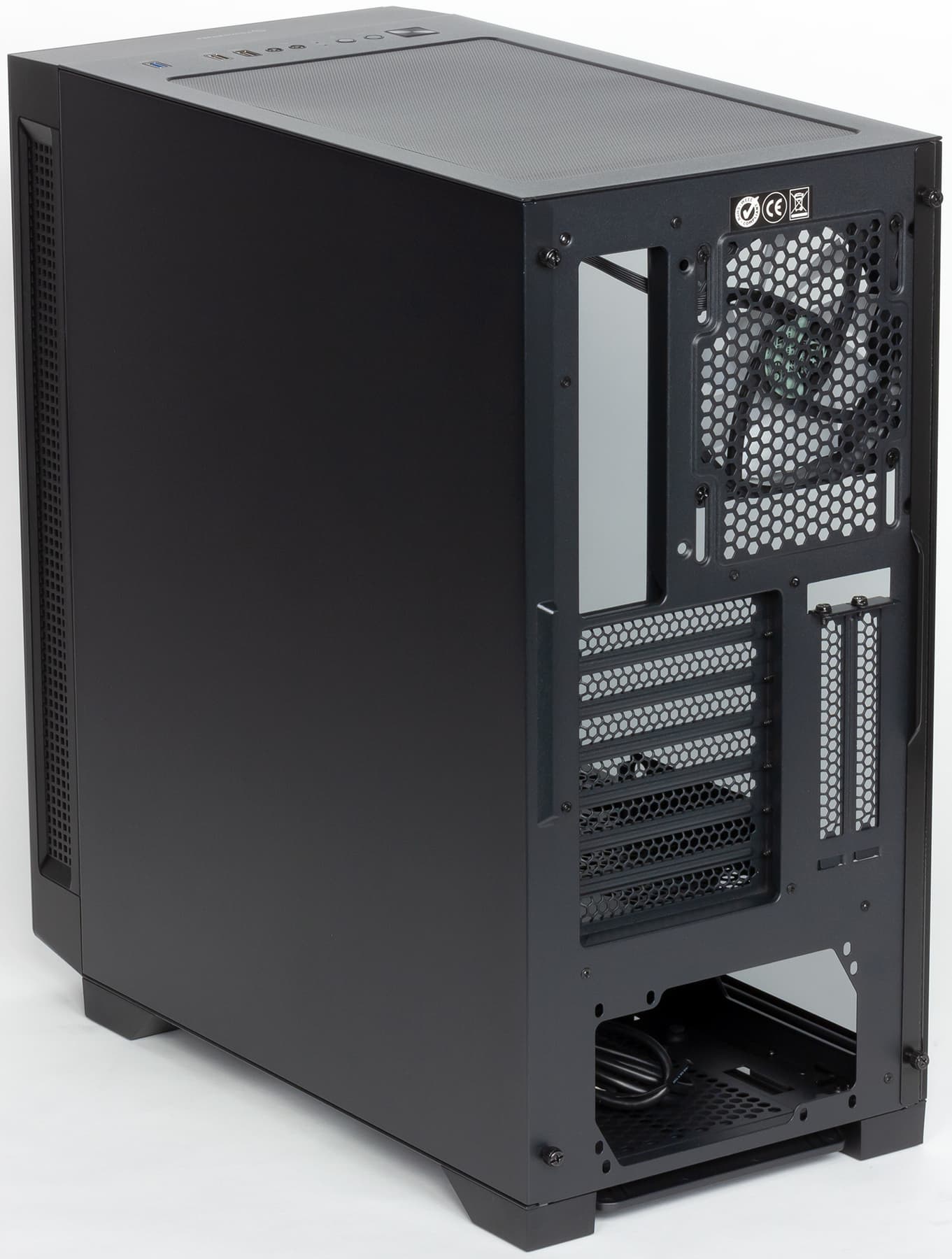

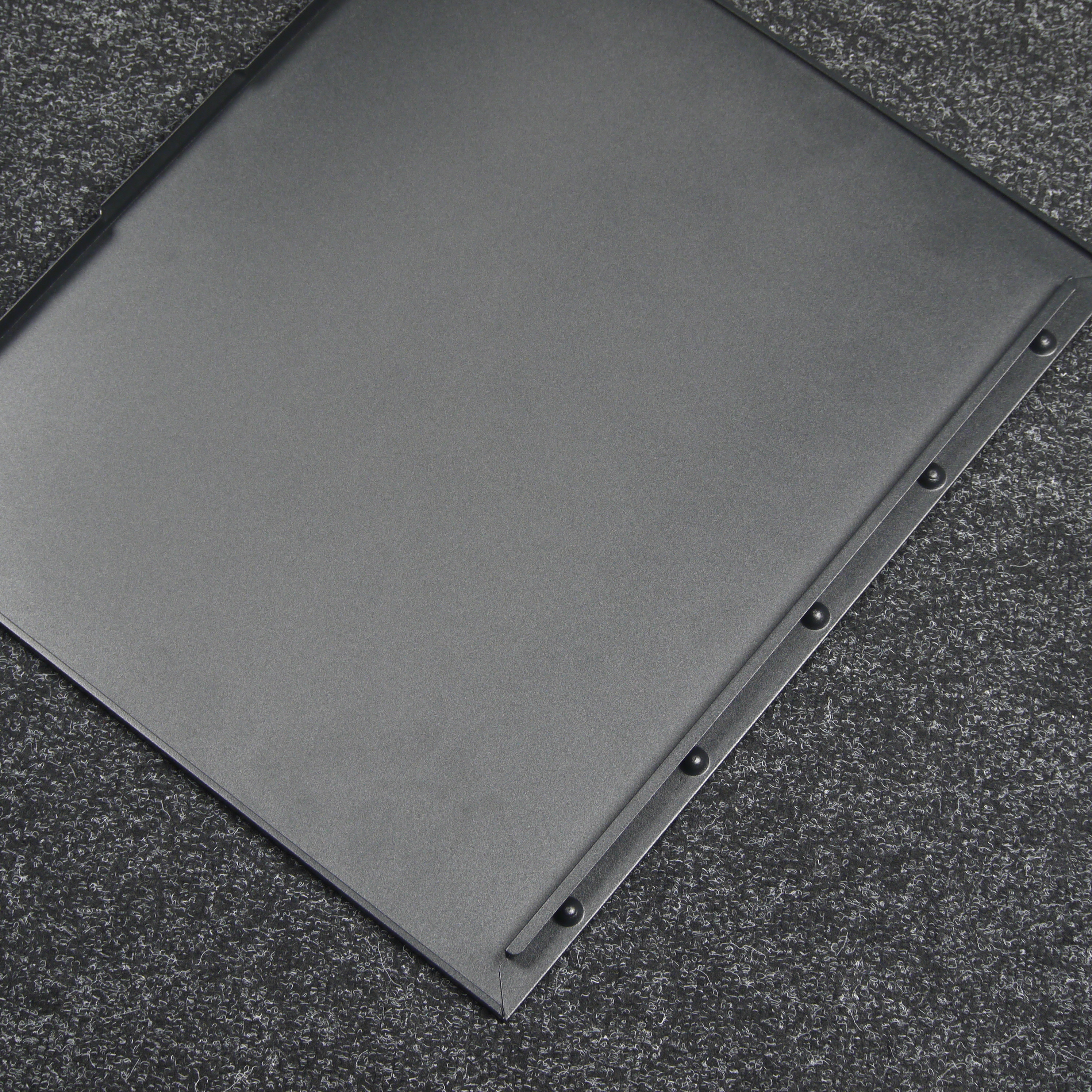

Правая стенка здесь целиком стальная с П-образной вальцовкой сверху и снизу.

Обе стенки имеют в передней части зацеп, который выполняет роль полупетли, при помощи которой стенка вставляется на посадочное место, а потом закрывается по типу дверцы, то есть крепление распашного типа, что довольно удобно. Их фиксация осуществляется двумя цельнометаллическими винтами с накатной головкой.

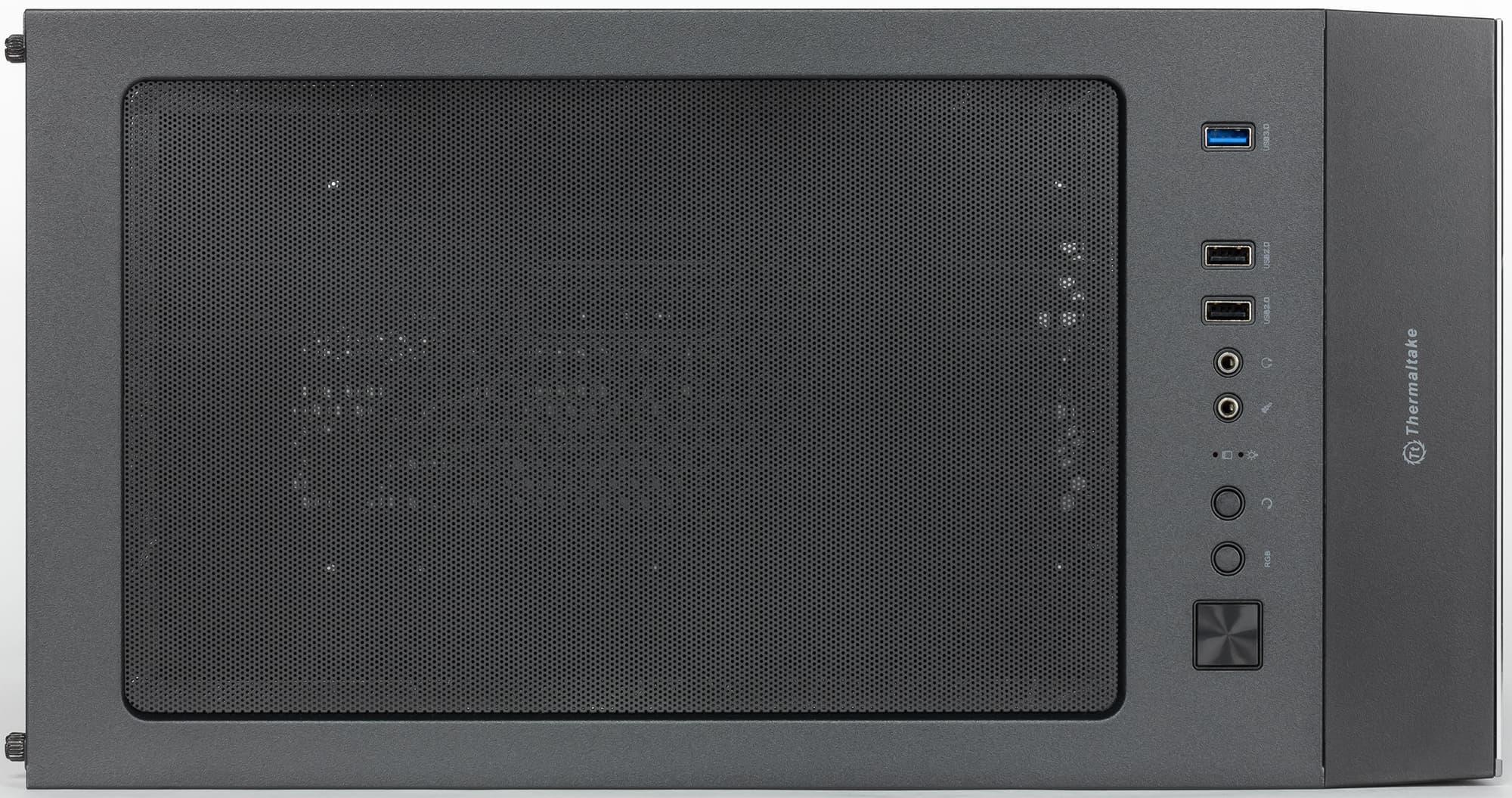

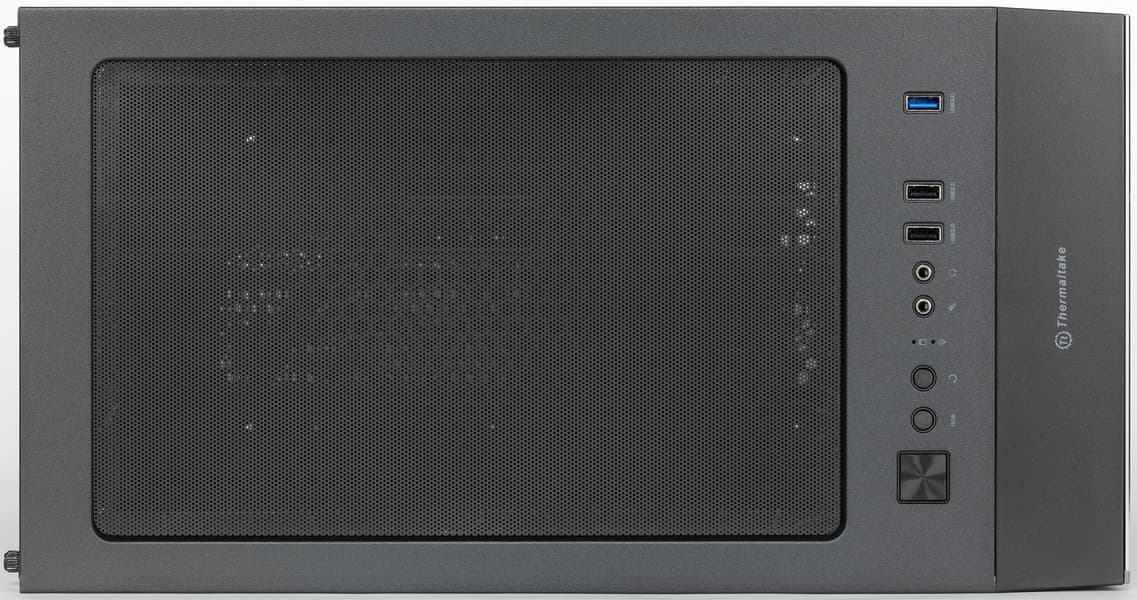

Верхняя панель выполнена из стали, в ней имеется вентиляционная решетка, которую сверху закрывает фильтр с магнитной рамкой.

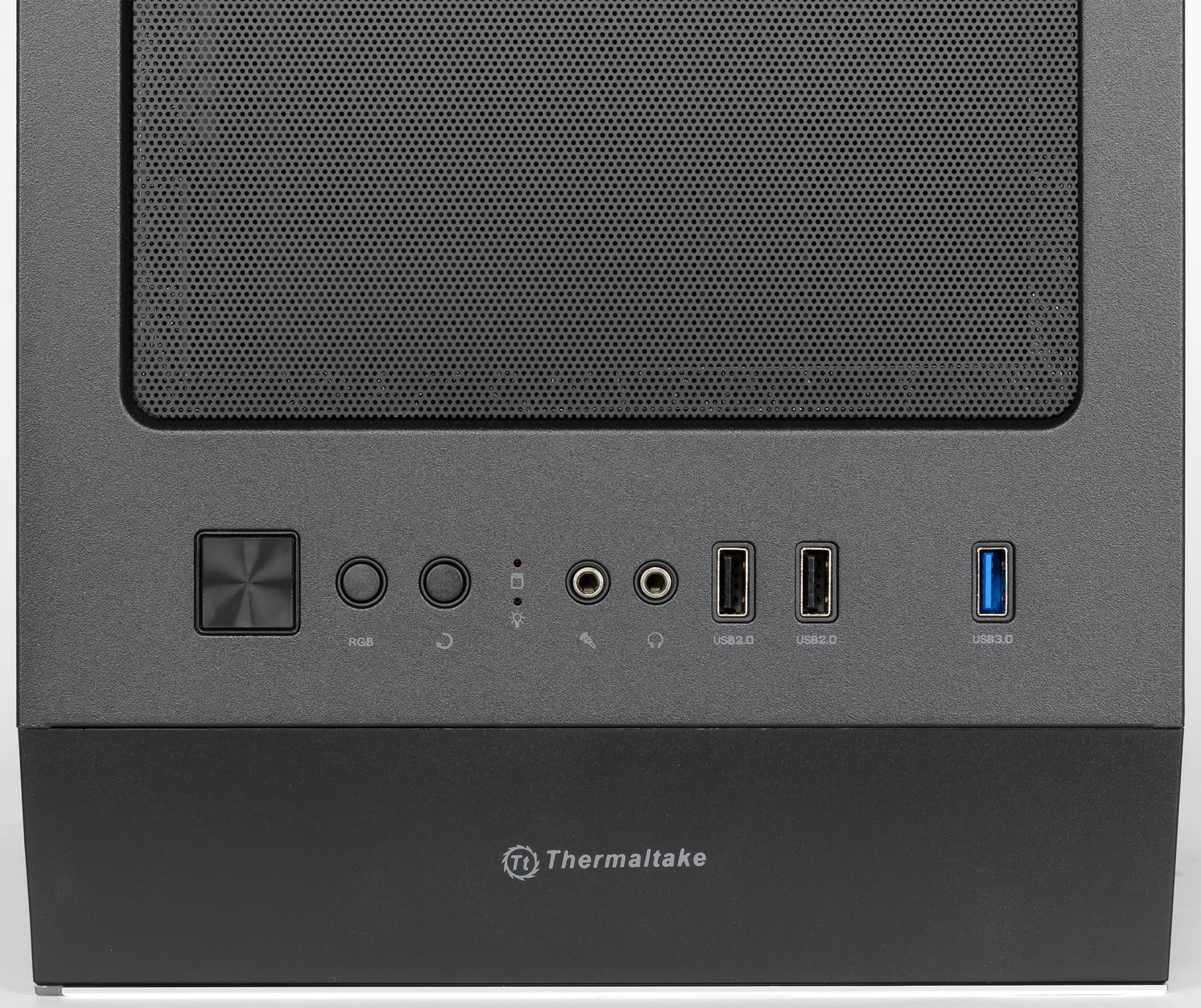

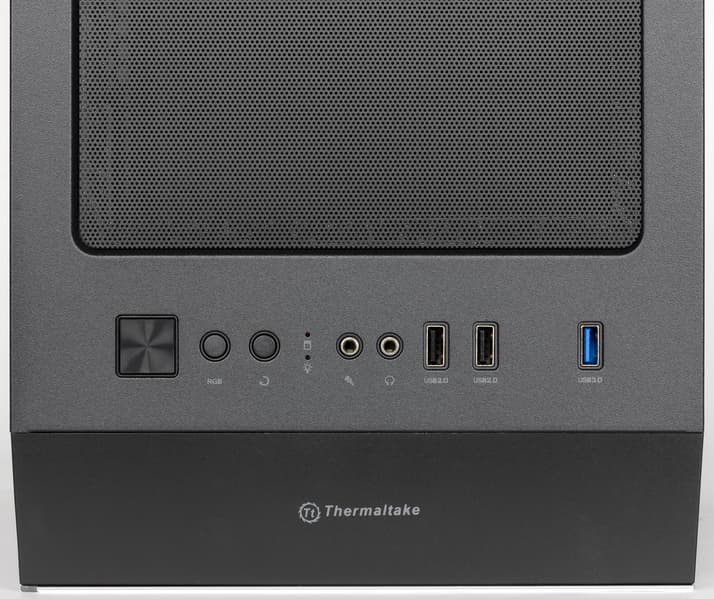

В передней части верхней панели размещены органы управления и коммутации. В их состав входят: порт USB 3.0, два порта USB 2.0, стандартные разъемы для подключения микрофона и наушников, кнопка включения, кнопка перезагрузки и кнопка управления подсветкой. Кнопки перезагрузки и управления подсветкой идентичны внешне и находятся рядом, что не слишком удобно.

Набор вполне стандартный для бюджетного решения, но не слишком богатый. Там же размещены точечные индикаторы включения и активности накопителей — голубого и красного цвета соответственно.

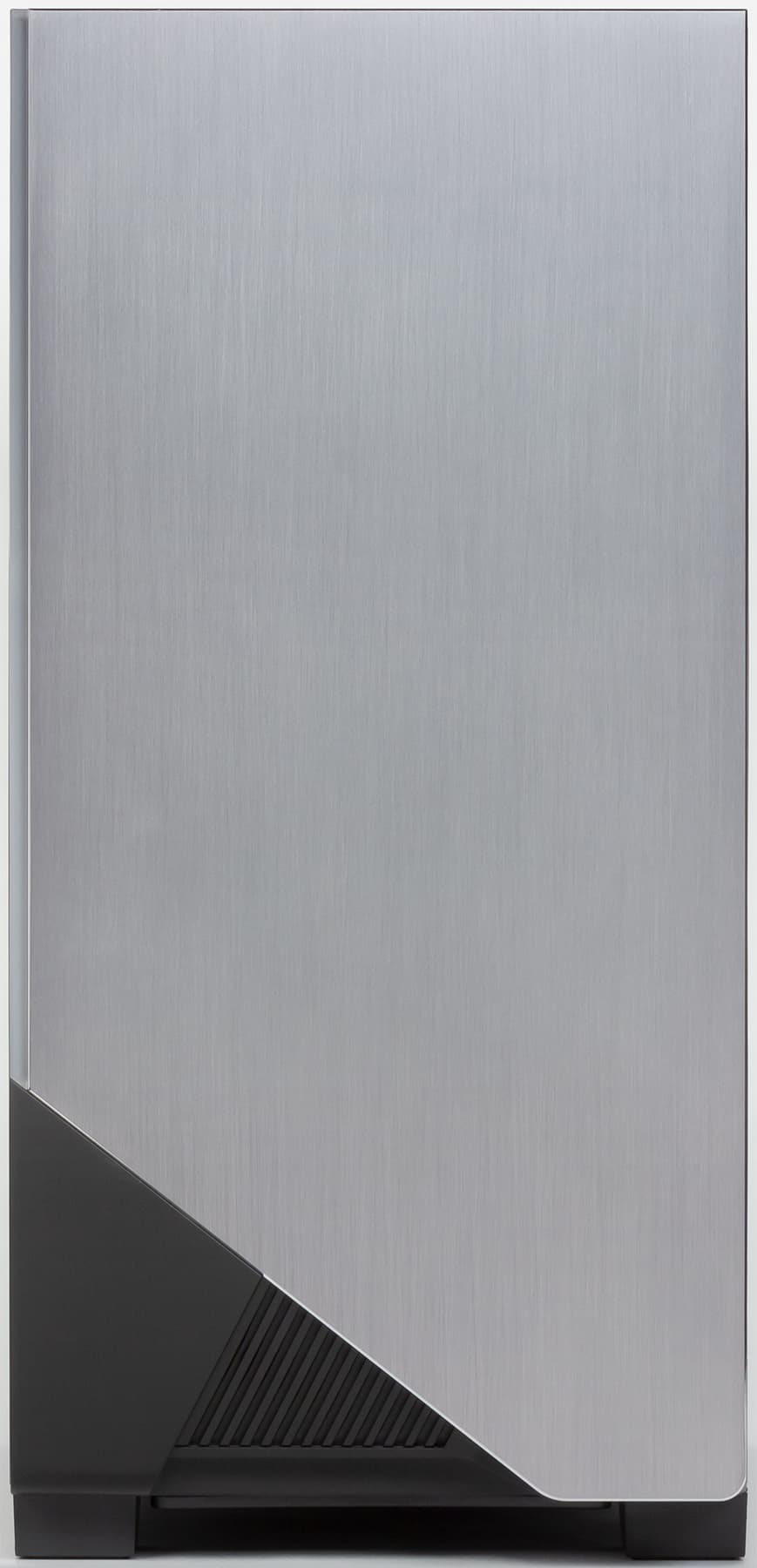

Передняя панель комбинированная: основание выполнено из пластмассы, окрашенной в массе, а спереди его накрывает панель из легкого сплава. На правом торце панели и в нижней ее части имеются вентиляционные отверстия.

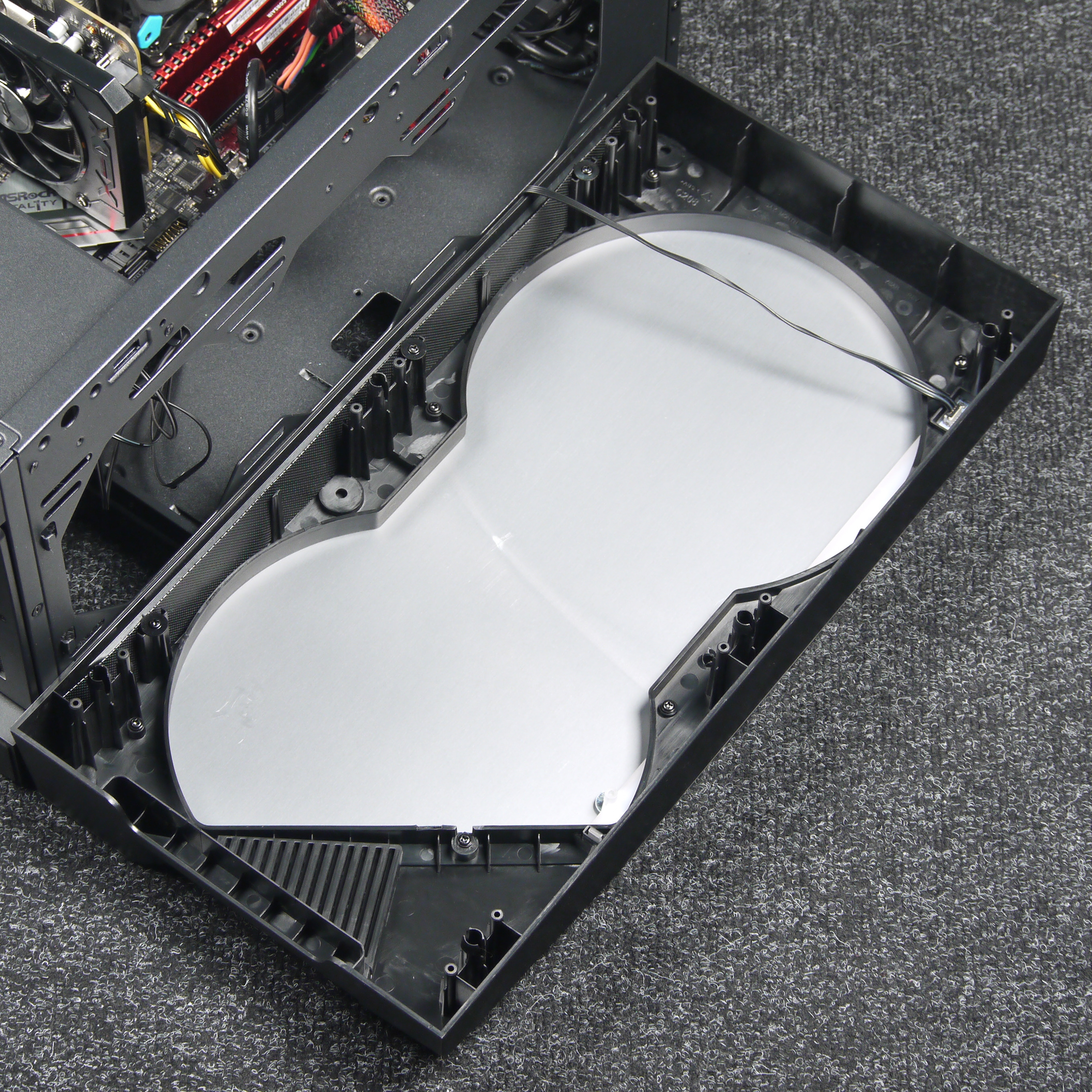

Хотя все интерфейсные разъемы и органы управления расположены на верхней стенке корпуса, к передней панели все равно подходят провода — для встроенной в нее светодиодной ленты. Это усложняет сборку и дальнейшее обслуживание корпуса, поскольку легко снять переднюю панель и промыть ее под струей воды тут не получится.

Базируется корпус на четырех пластиковых ножках с небольшими накладками из резиноподобного материала.

Накопители

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину.

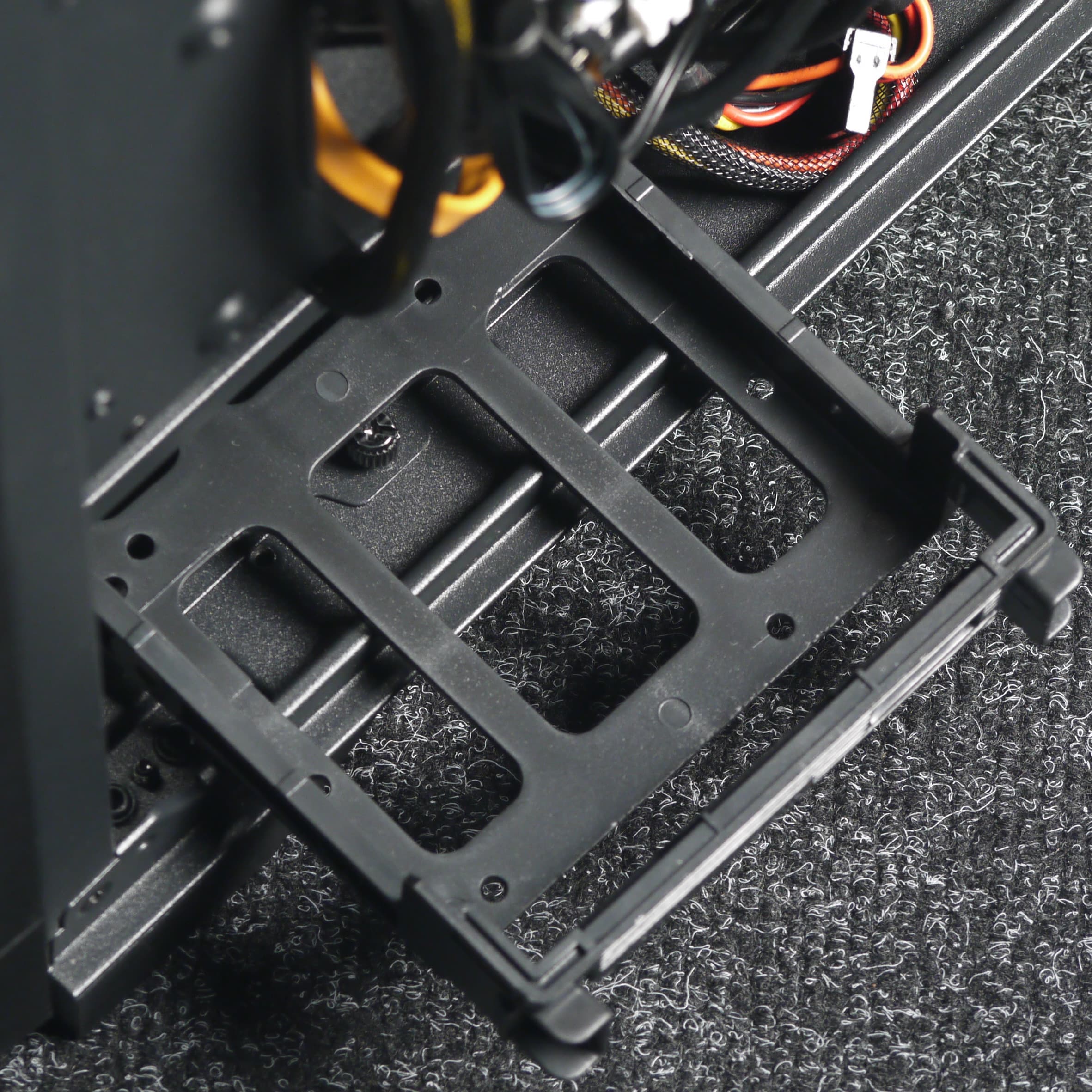

Корзина в данном случае смонтирована при помощи винтового крепления, ее можно снять или немного передвинуть ближе к задней стенке шасси.

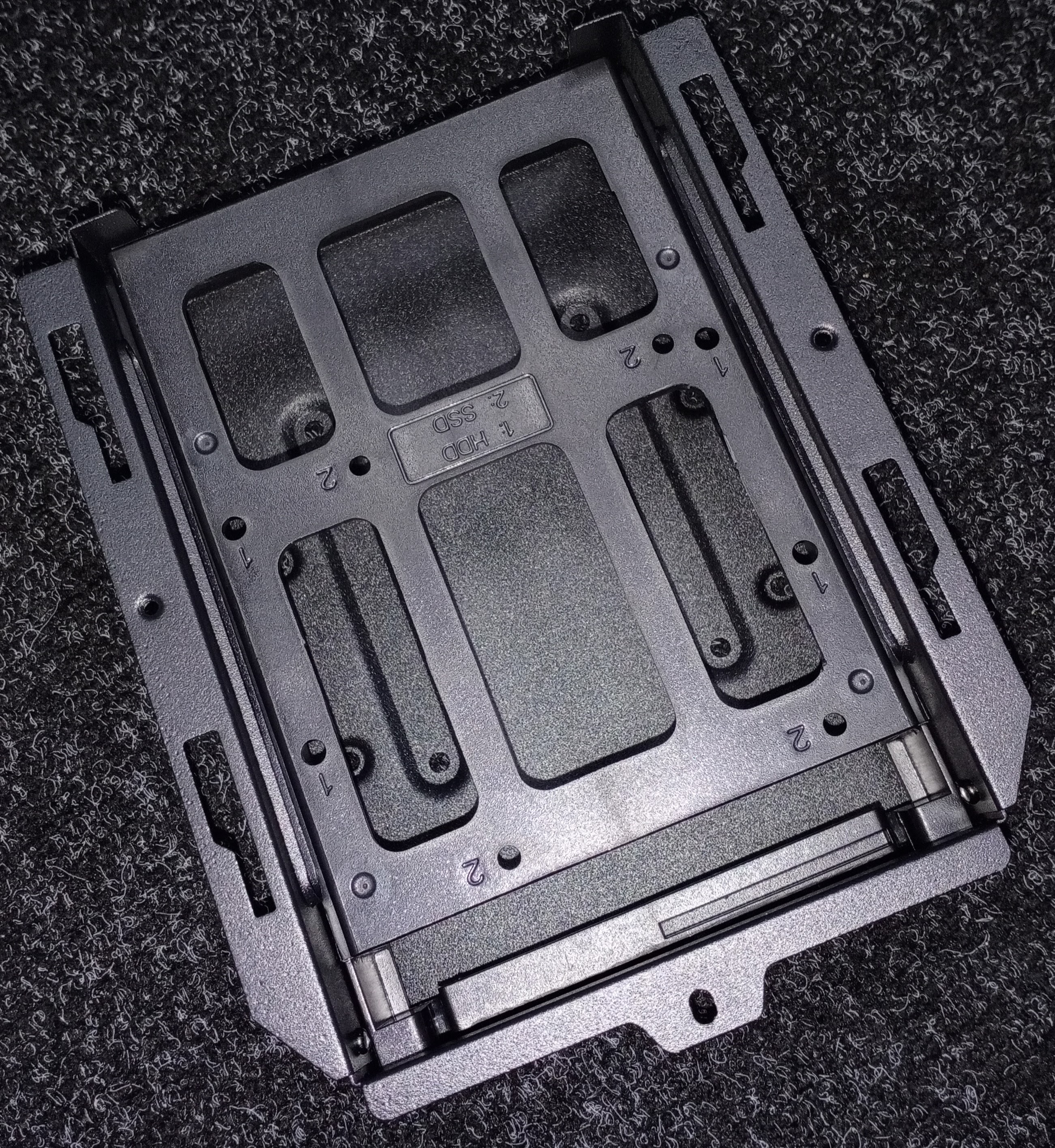

Диски устанавливаются в корзину двумя способами: один диск через пластиковую рамку, а второй (размещаемый сверху корзины) — при помощи винтового крепления. Данные посадочные места являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

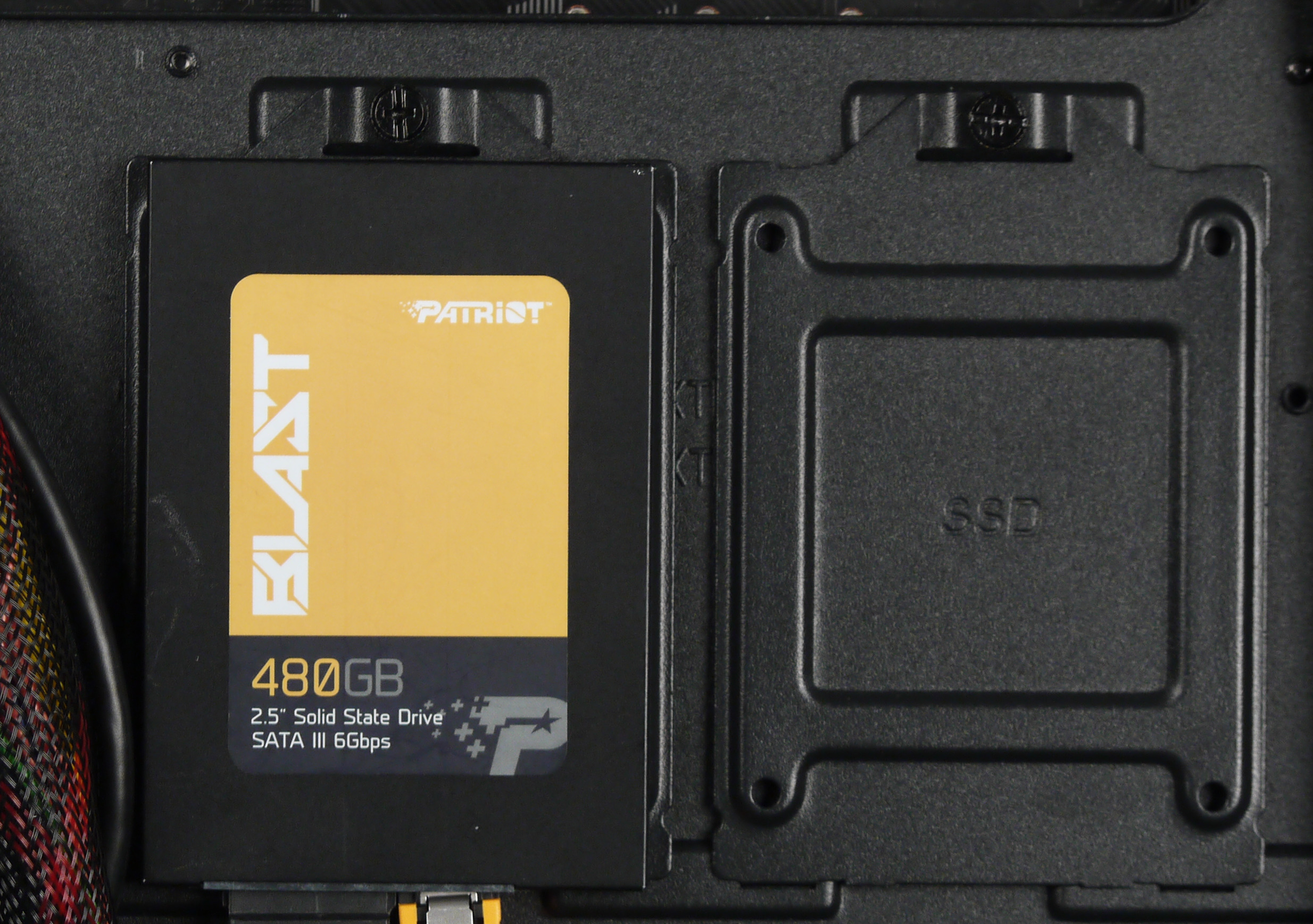

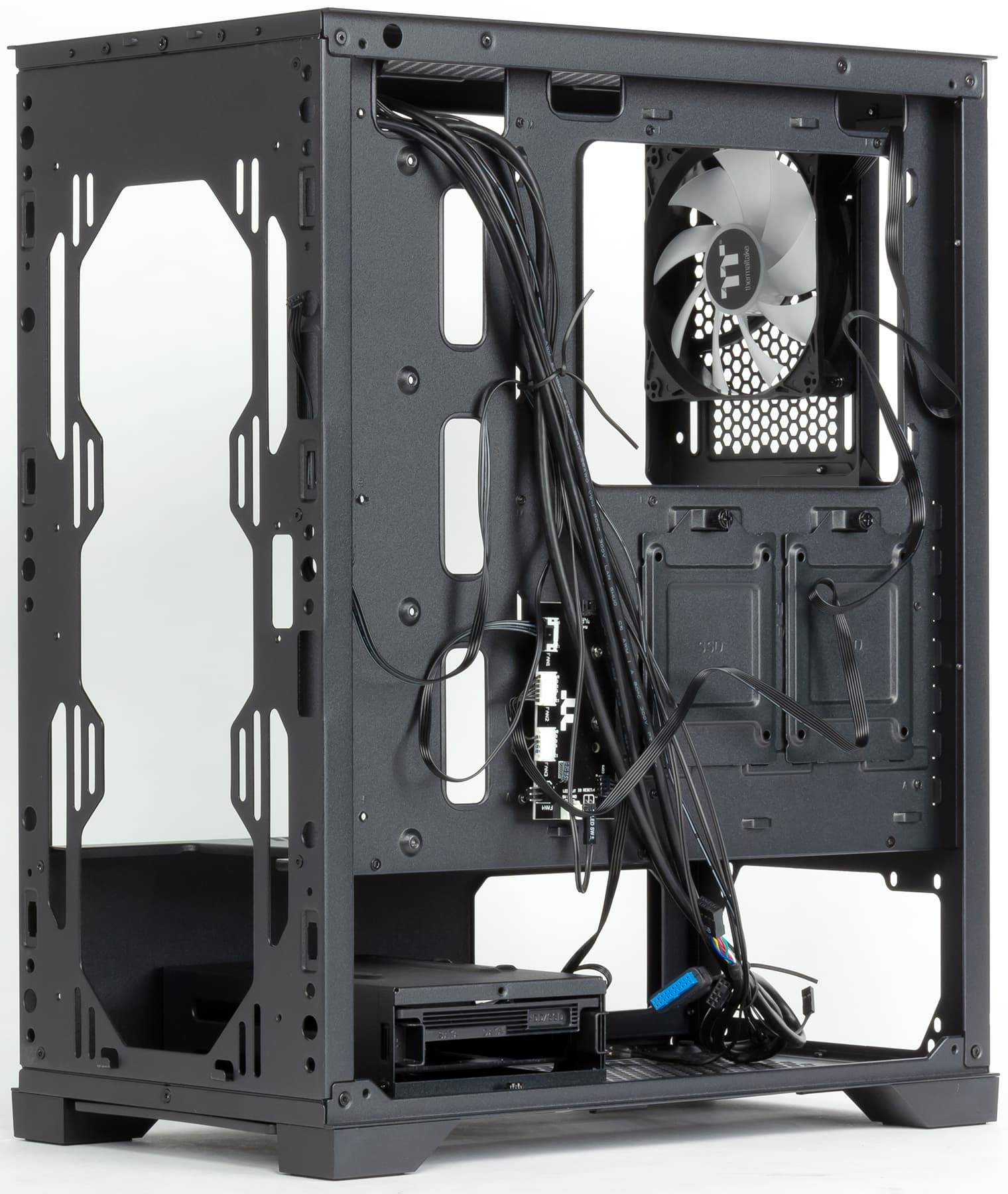

Дополнительно на обратной стороне основания для системной платы предусмотрены два посадочных места для накопителей формата 2,5 дюйма. Крепление каждого накопителя осуществляется на съемную стальную пластину, которая фиксируется одним винтом с накатной головкой. Никакой амортизации не предусмотрено.

Всего в корпусе можно установить до 4 накопителей, 2 из которых могут быть формата 3,5 или 2,5 дюйма, плюс еще 2 накопителя формата 2,5 дюйма на основании для системной платы.

Сборка системного блока

Обе боковые стенки крепятся с помощью двух винтов с накатной головкой и распашной системы крепления. Надевать стенки довольно удобно, в том числе и на стоящий вертикально корпус. Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

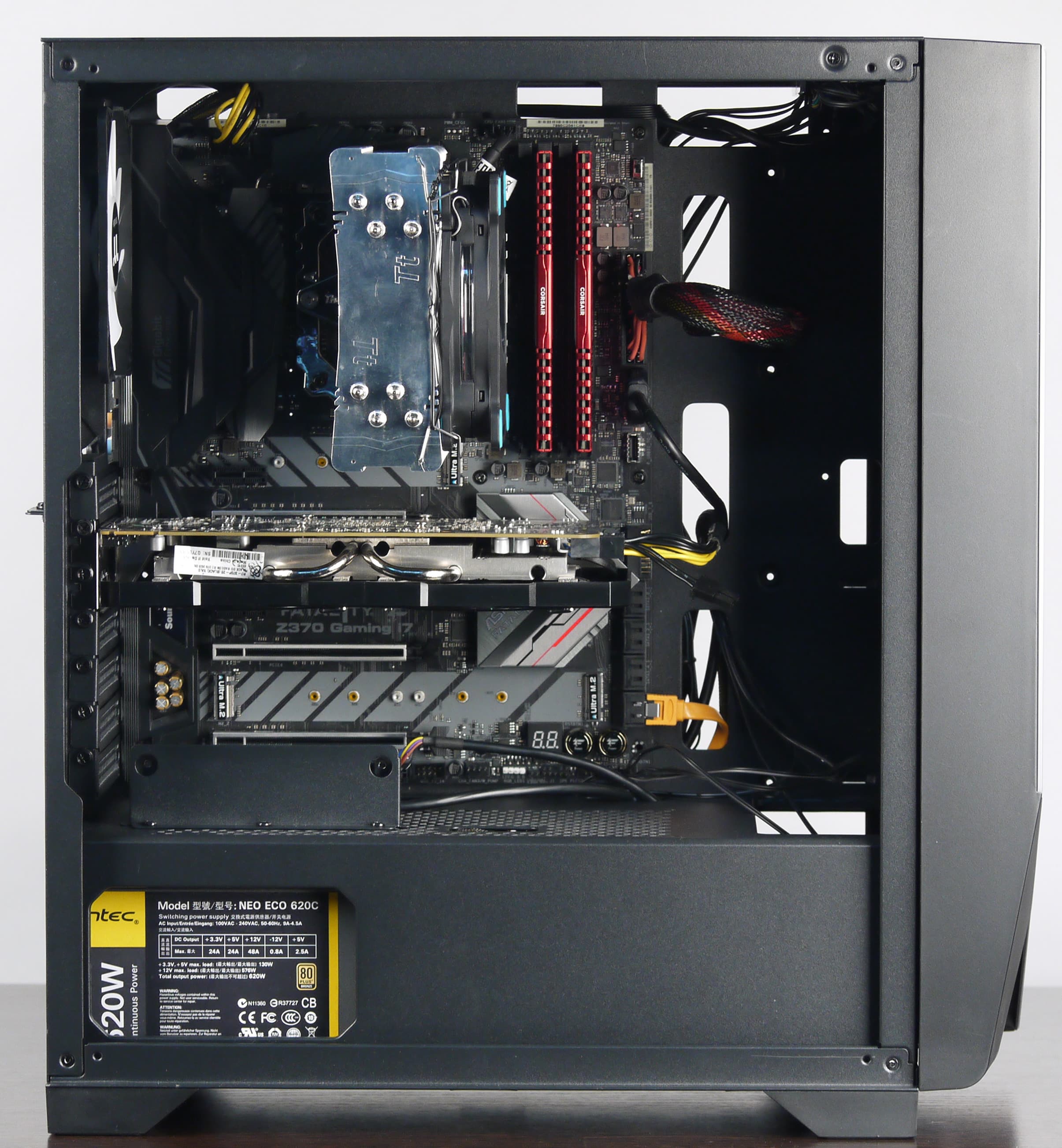

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. БП устанавливается с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются небольшие амортизирующие наклейки из вспененного материала.

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 160 мм включительно при установленной корзине для накопителей и до 200 мм при снятой корзине. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 165 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 190 мм.

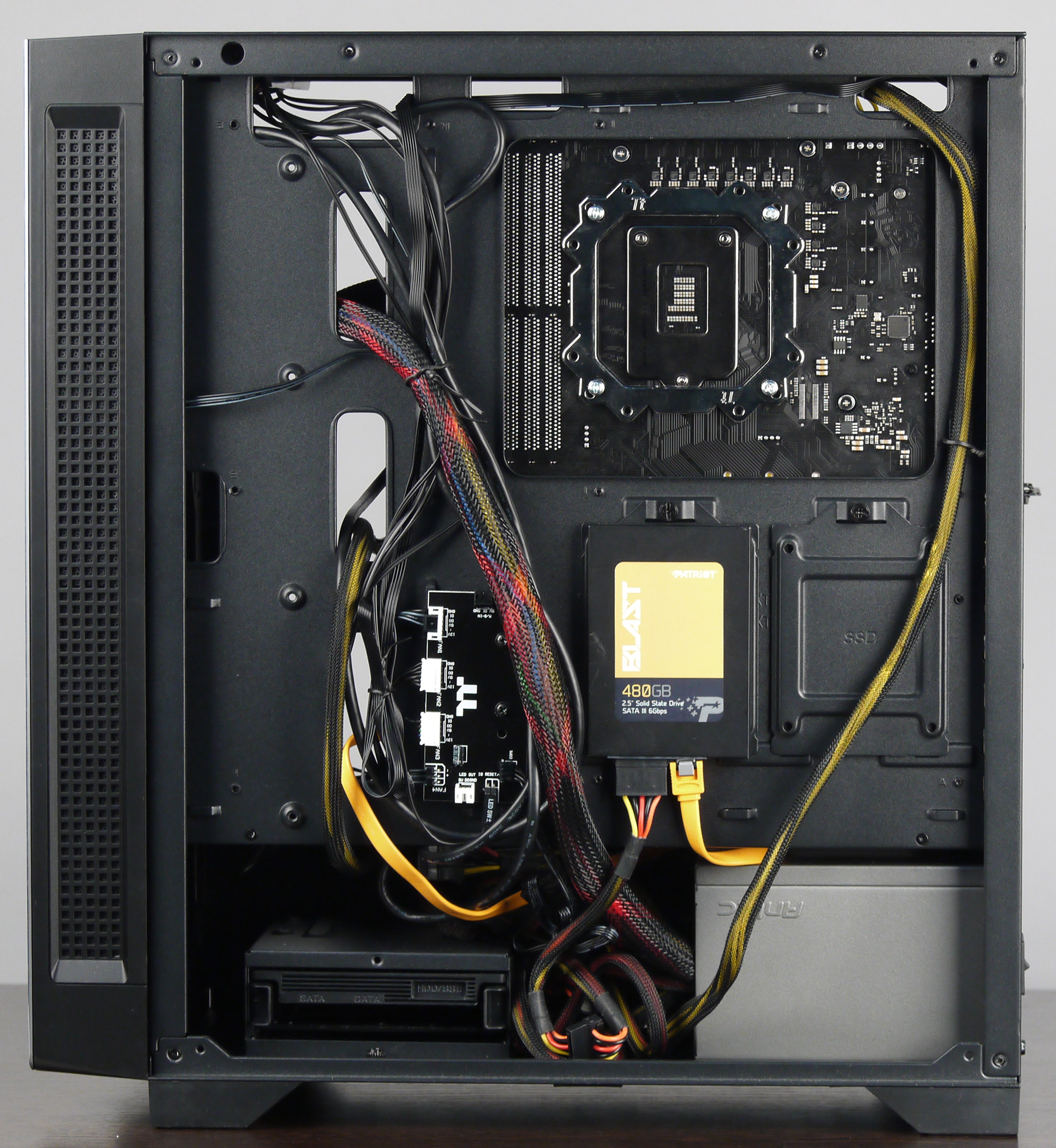

Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Лепестковые мембраны в монтажных отверстиях отсутствуют.

Удобно, что в кожухе блока питания есть монтажные отверстия для прокладки проводов. Их наличие облегчает прокладку проводов к разъемам на нижнем крае платы.

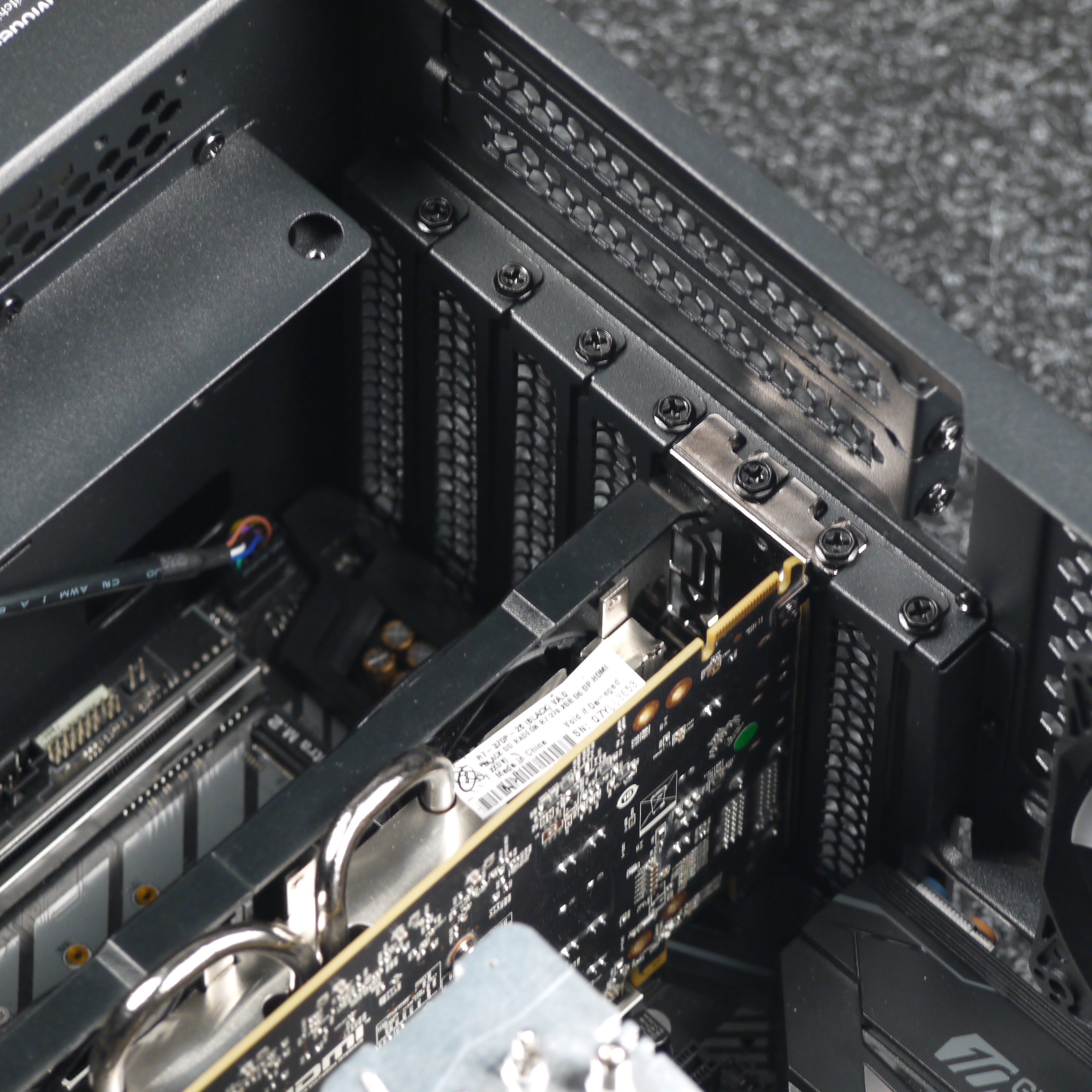

Далее можно установить требуемые карты расширения, например видеокарту, которая может достигать в длину около 300 мм (по заявлению производителя). В реальности максимальная длина видеокарты составляет даже около 350 мм, поскольку место от задней до передней стенки шасси ничем не занято и никаких выступающих элементов на основании для системной платы также нет. Этого вполне достаточно для большинства типовых решений, так как современные видеокарты редко превышают в длину 280 мм. Система фиксации карточек самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для карт расширения съемные, фиксируются одним винтом под крестовую отвертку.

Порты и разъемы фронтальной панели ввода-вывода подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — двухконтактными и одноконтактными разъемами.

Манипулировать внутри корпуса достаточно удобно, хотя в процессе сборки ощущается определенная экономия на исполнении отдельных узлов и элементов.

Акустическая эргономика

В связи с особенностью контроллера подсветки, к которому подключается корпусный вентилятор, измерение уровня шума производилось в одном единственном режиме, обеспечиваемом этим контроллером. Повторим, что управление скоростью вращения вентиляторов при помощи этого контроллера невозможно.

Уровень шума при настольном размещении и измерении в ближнем поле от корпуса на расстоянии 0,35 метра от передней панели составил около 24,8 дБА. Подобный уровень шума можно охарактеризовать как низкий для жилого помещения в дневное время суток. При напольном размещении и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается и составляет около 21,5 дБА. Подобный уровень шума является практически незаметным для жилого помещения в дневное время суток.

Достигается столь низкий уровень шума за счет использования низкооборотистого вентилятора со скромной производительностью.

Итоги

Корпус оставил весьма неплохое впечатление с точки зрения железа. Еще лучше было бы, если бы все идеи, заложенные в этот корпус, довели до логического конца. В первую очередь, очень хочется видеть нормальный контроллер для вентиляторов — управляющий не только подсветкой, но и скоростью их вращения. И желательно со стандартными разъемами для их подключения. Идея с укороченным корпусом также хороша, но тоже реализована не полностью: технически корпус можно было бы укоротить еще сильнее, тем более что никакой функциональной нагрузки у пространства между системной платой и передней стенкой шасси, в общем-то, нет. Можно, конечно, установить спереди радиатор СЖО на почти глухую стенку, но при возможности установить СЖО сверху, к специальной вентиляционной решетке, вряд ли кто-нибудь будет ставить радиатор спереди.
