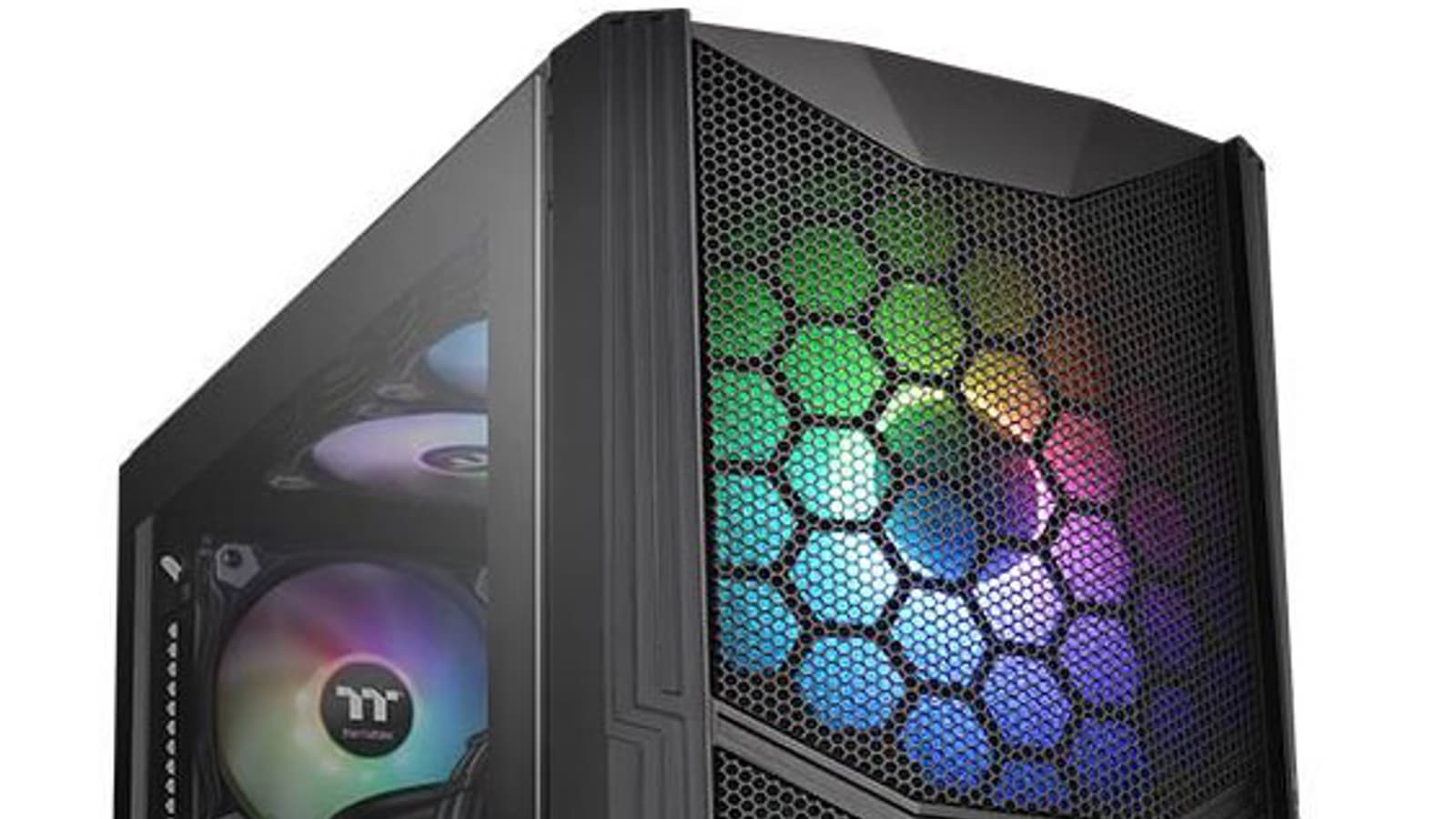

Обзор корпуса Thermaltake Commander C35 TG ARGB Edition

Розничные предложения

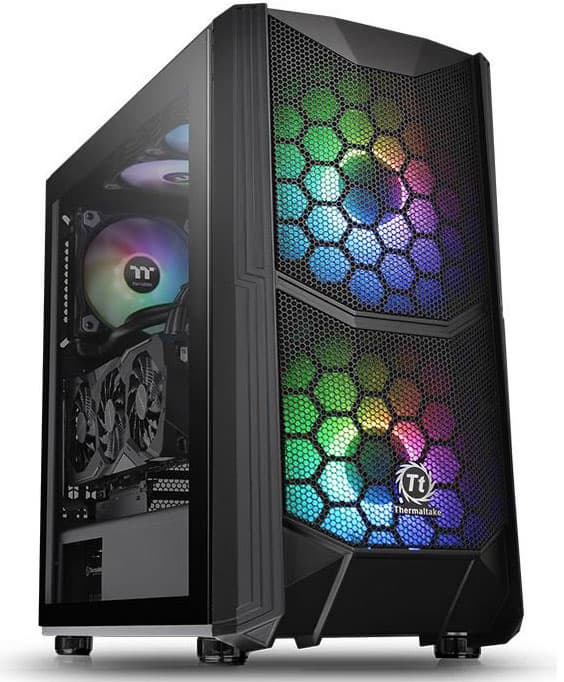

Корпус Thermaltake Commander C35 TG ARGB Edition является представителем серии Commander С 3x, в которую входит несколько схожих моделей, отличающихся дизайном передней панели.

Основной особенностью данной серии является использование двух вентиляторов типоразмера 200 мм с адресуемой RGB-подсветкой (ARGB), которые устанавливаются спереди.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, привычный отсек для устройств 3,5″ тут также отсутствует.

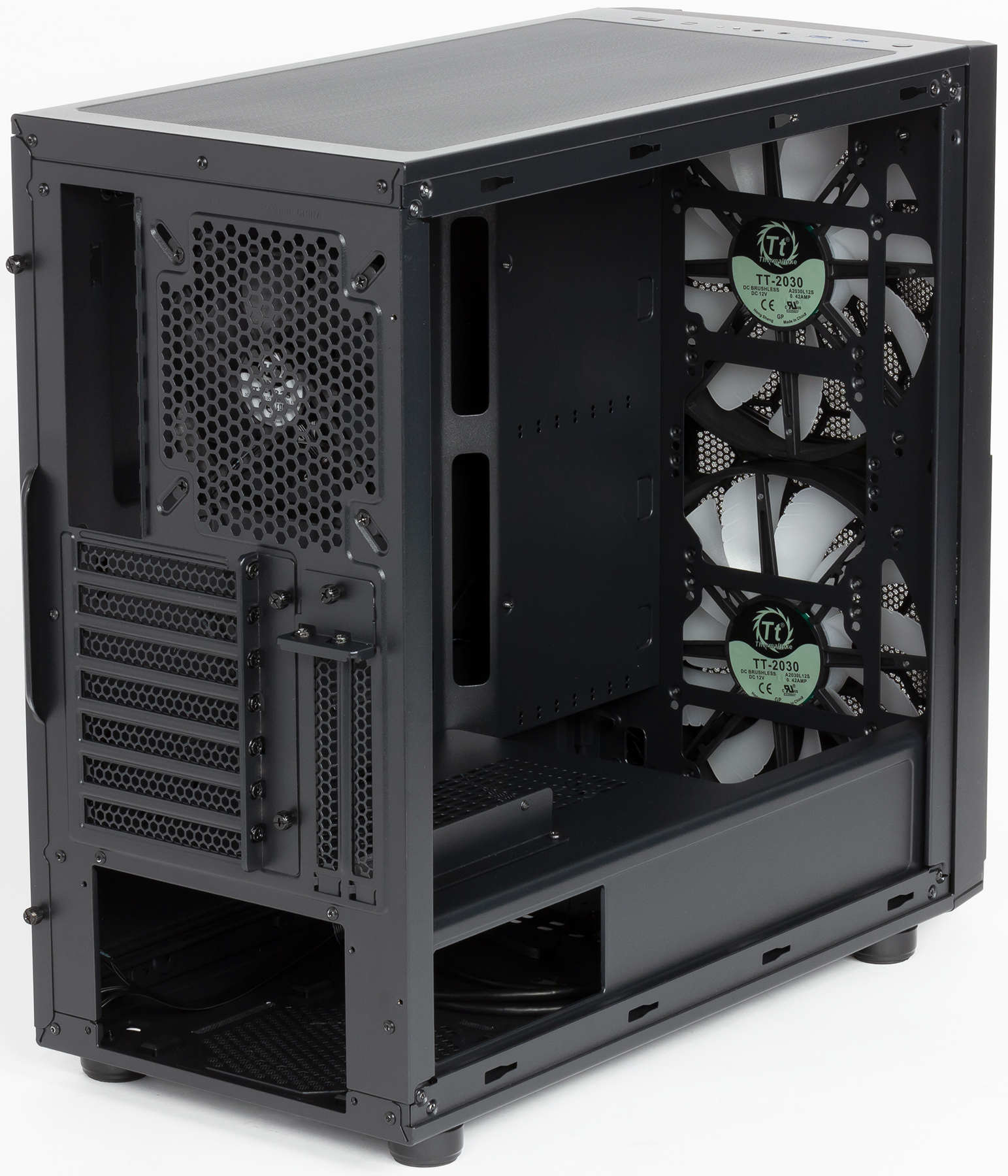

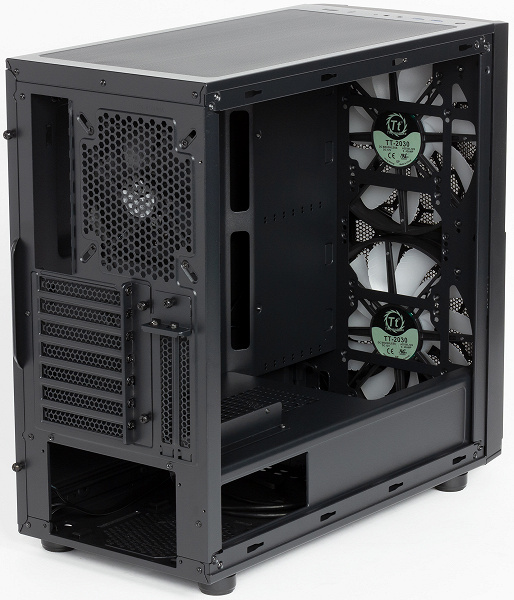

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и нижнерасположенным блоком питания с горизонтальным размещением.

Кожух блока питания в данном случае не только пропускает воздух со стороны передней панели, но и имеет вентиляционную решетку, что не позволяет надеяться на изолирующие свойства этого конструкционного элемента от нагретого воздуха в общем объеме и от «выхлопа» видеокарты. Судя по его конструкции, кожух для этого и не предназначен, в основном он исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны. Также кожух создает место для скрытой установки блока питания с выводом проводов сразу за основание для системной платы, что выглядит более эстетично.

В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120, 140 и 200 мм. Посадочные места для них имеются спереди, сверху и сзади. Самые большие вентиляторы можно установить только спереди.

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/2×140/2×200 мм 2×120/140 мм 1×120 мм нет нет
Установленные вентиляторы 2×200 мм нет 1×120 мм нет нет
Посадочные места для радиаторов 1×120/140/240/280/360 мм 1×120/140/240/280 мм 1×120 мм нет нет
Фильтр поролон штамповка нет нет нет

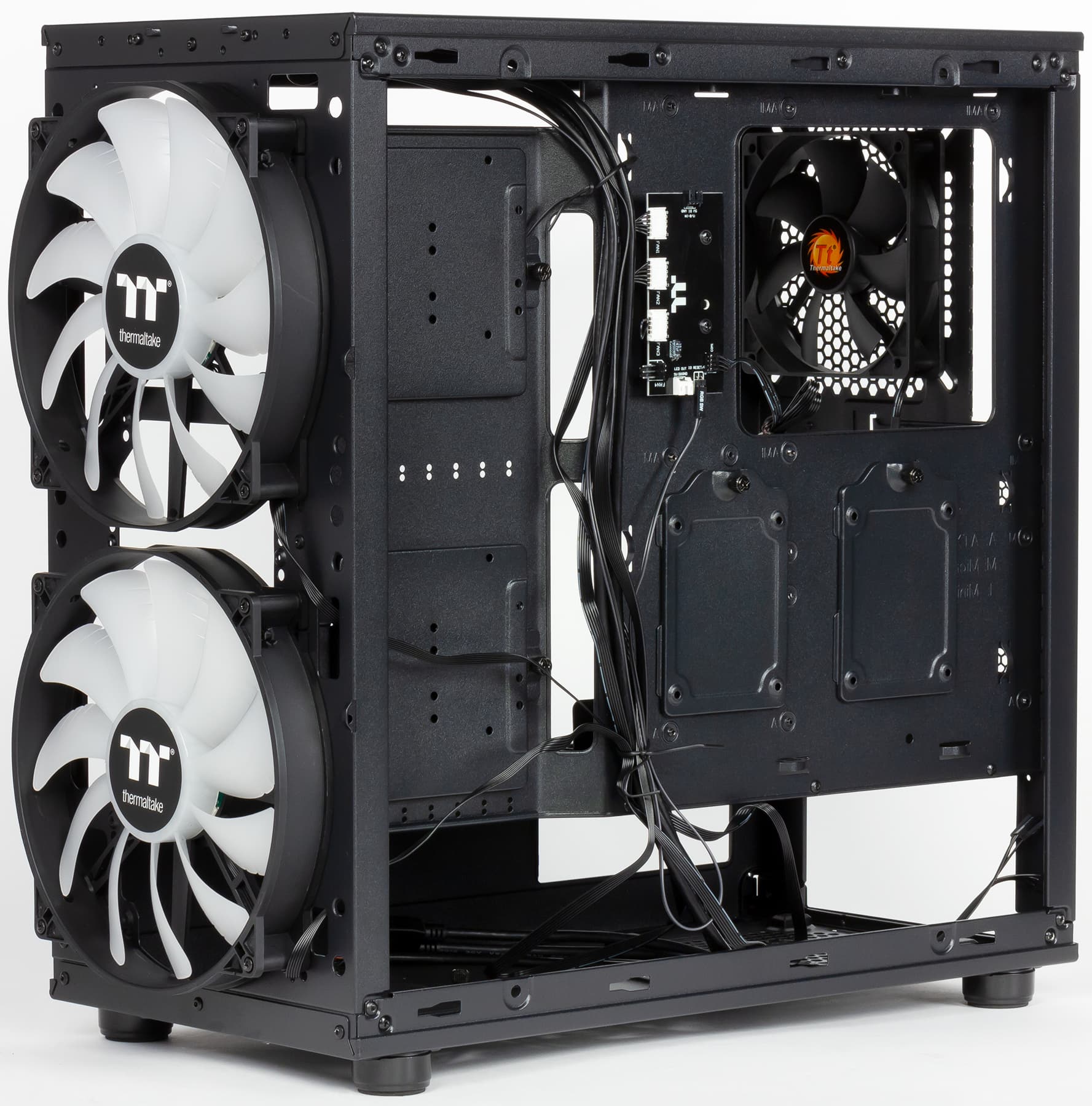

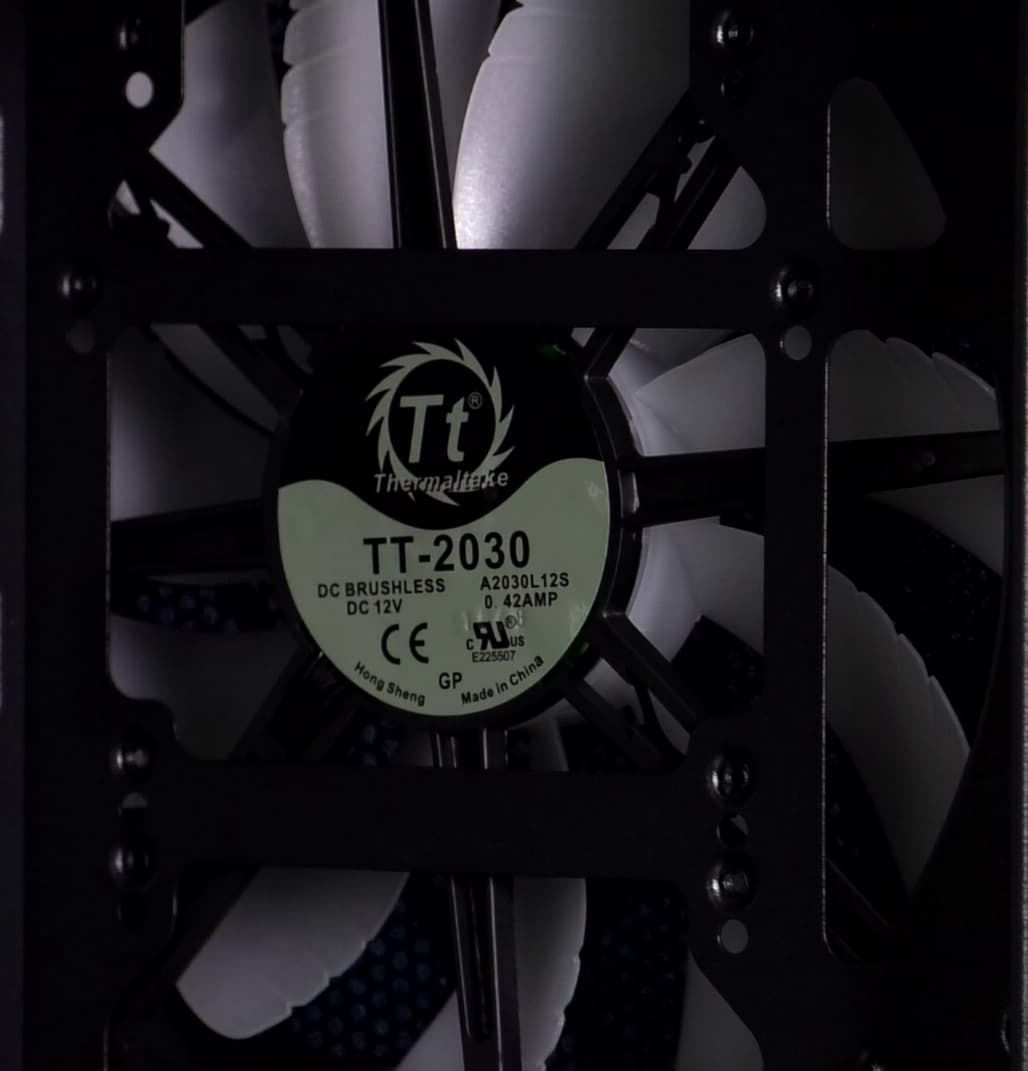

В корпусе предустановлены три вентилятора: один типоразмера 120 мм сзади и два типоразмера 200 мм с индивидуально адресуемой RGB-подсветкой спереди. Передние вентиляторы имеют шестиконтактные разъемы с колодкой 1×6, задний — стандартный трехконтактный.

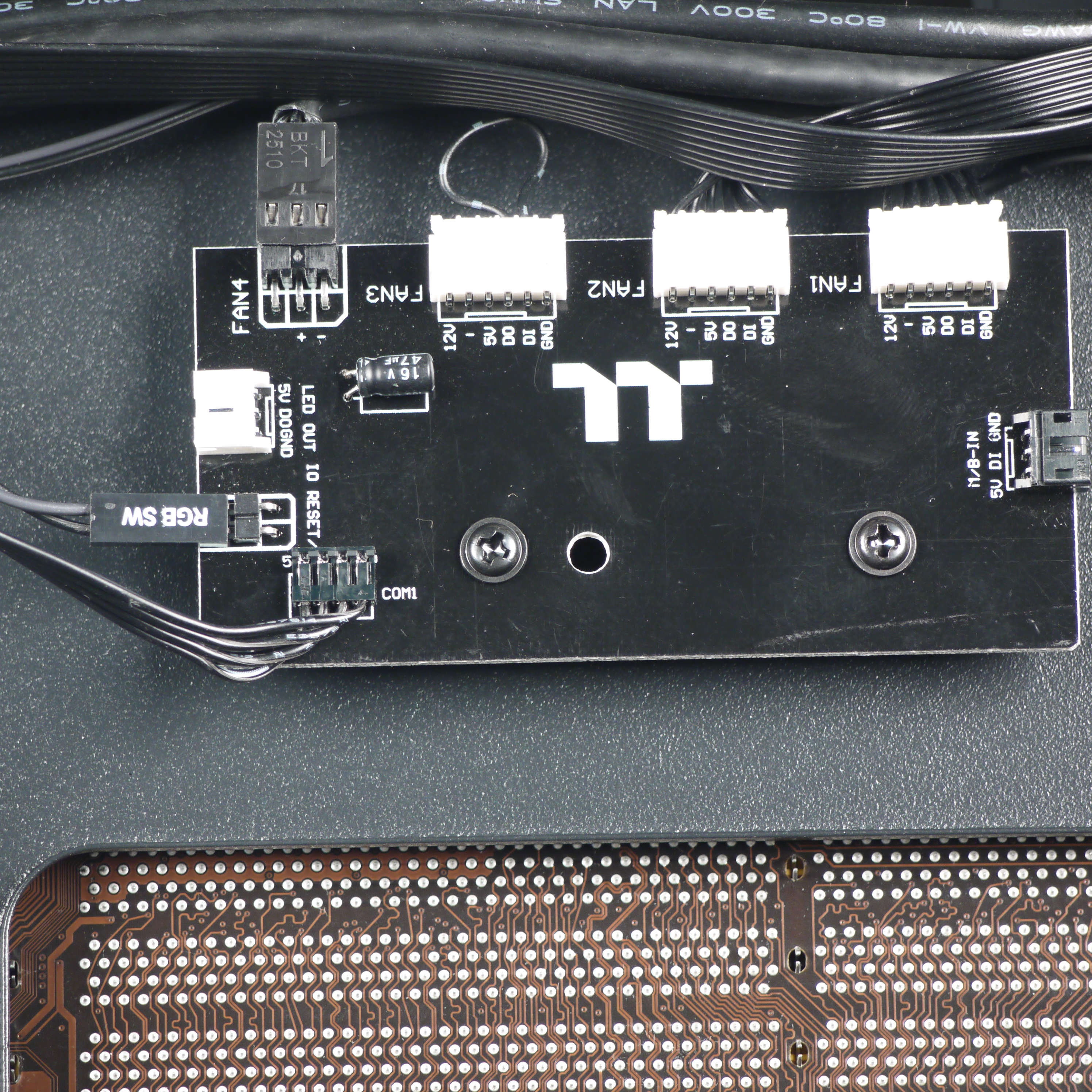

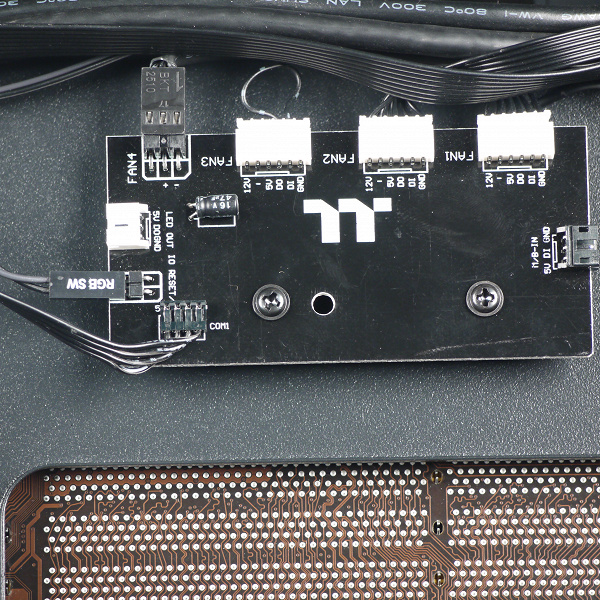

Все три вентилятора можно подключить к штатному контроллеру подсветки — собственно, передние вентиляторы больше никуда подключить и не получится, так как разъем сугубо проприетарный. И все бы ничего, но никаких средств регулирования скорости вращения вентиляторов штатный контроллер не имеет, то есть вентиляторы все время будут вращаться с одинаковой скоростью. Это может оказаться весьма неудобным при реальной эксплуатации.

Контроллер поддерживает как ручное управление при помощи кнопки на верхней панели, так и программное управление при подключении к совместимой системной плате. Есть и возможность каскадирования: имеется не только входной разъем ARGB, но и выходной, что позволит подключить дополнительные устройства с поддержкой данного стандарта.

В корпусе можно установить до трех радиаторов, один из которых может быть типоразмера 280 мм, а другой — даже 360 мм. Для установки радиатора 360 мм предусмотрено отверстие в кожухе блока питания около передней стенки шасси. На дне имеется набор монтажных отверстий для установки помпы для СЖО на дискретных компонентах.

Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

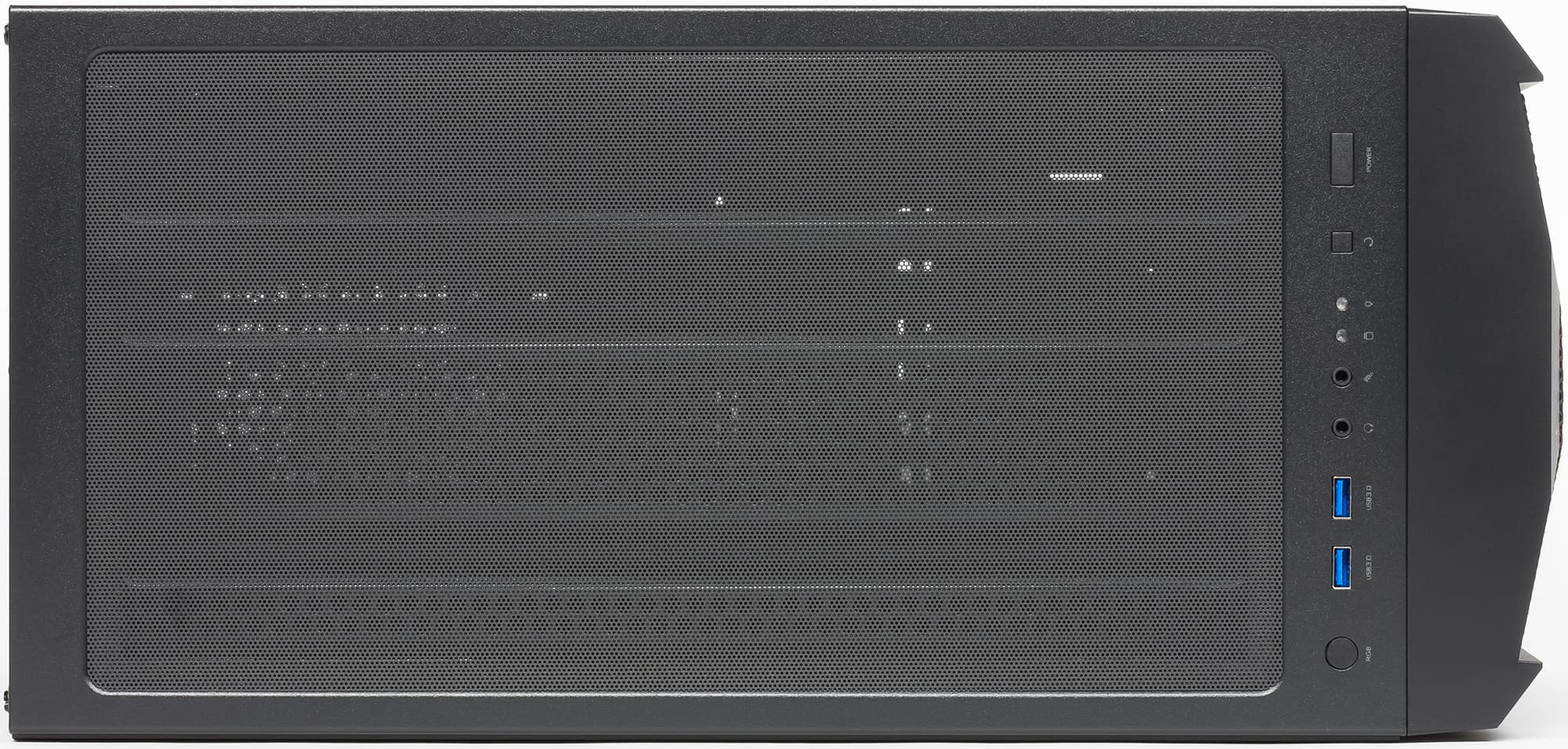

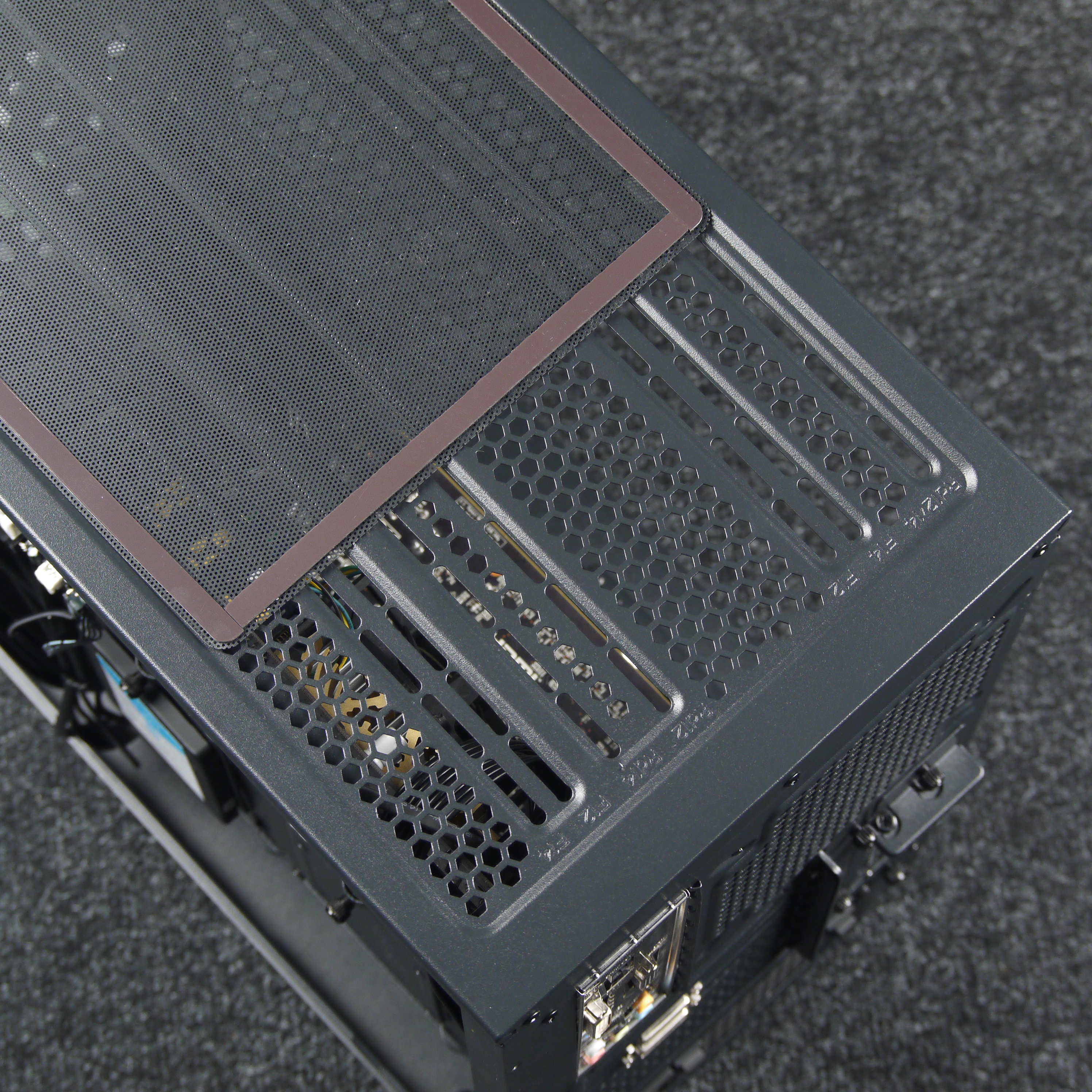

Фильтр для верхней стенки снимается и ставится на место удобнее всего благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

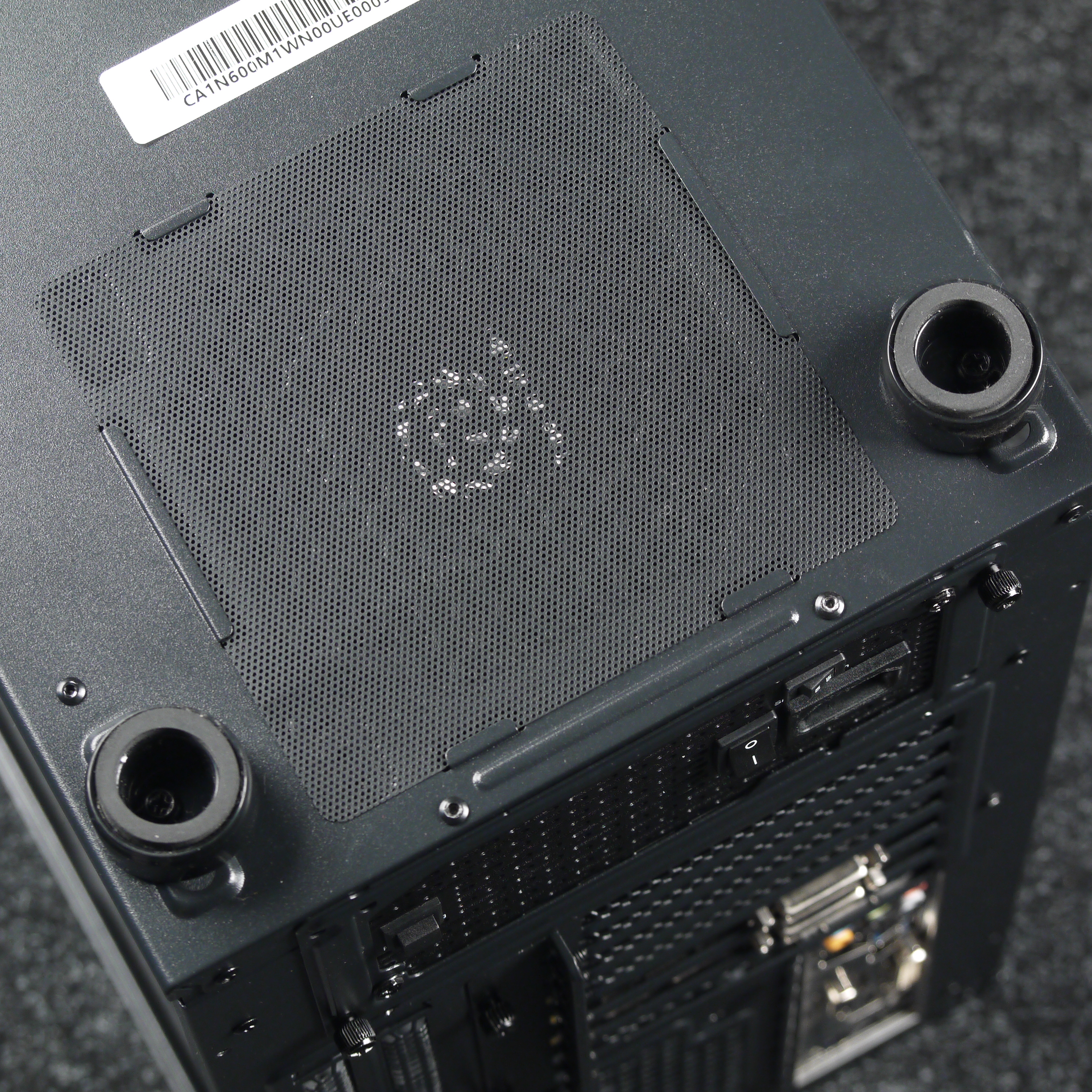

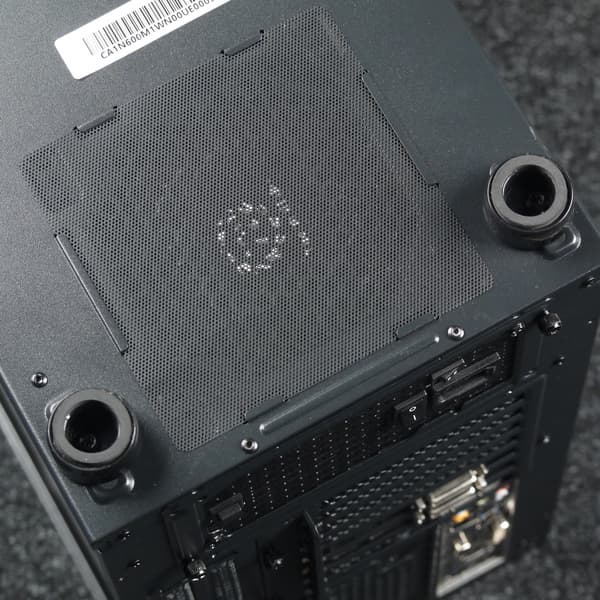

Фильтр под блоком питания выполнен из такой же сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно.

Спереди установлен фильтр из поролона. Опустим аэродинамическую эффективность подобного фильтра, но про удобство его использования сказать придется, так как без применения инструментов отделить фильтр от передней панели не представляется возможным, а единственным способом очистить его в таком положении является использование пылесоса — или же стирка всей панели с применением моющих средств в ведре, благо никаких разъемов и проводов к передней панели не подходит.

Конструкция

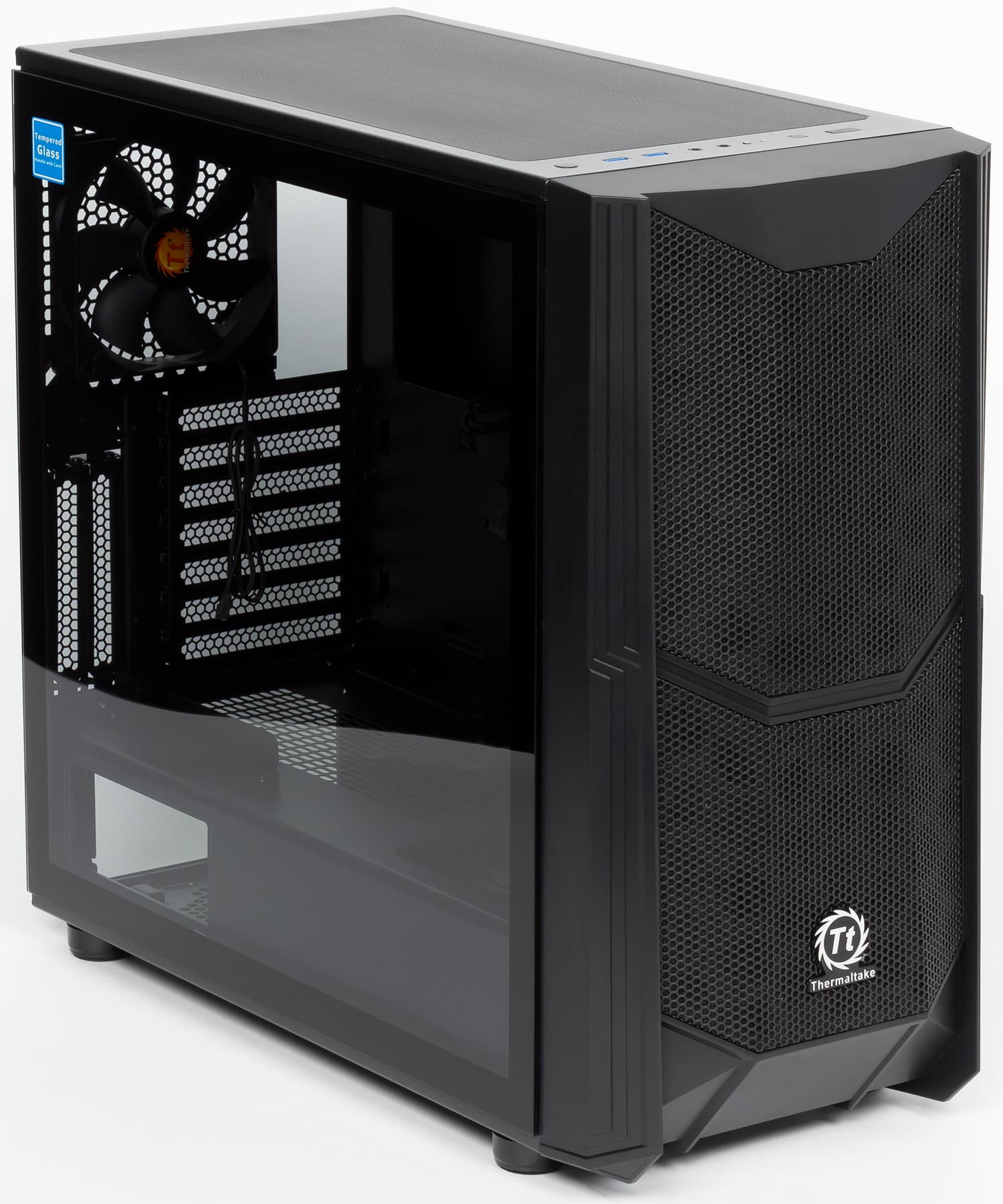

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла, которое установлено на стальной рамке и фиксируется двумя винтами с накатной головкой.

Система крепления прозрачной стенки представляет собой некий гибрид: стенка надевается вертикально на борт шасси при помощи зацепов, а потом сдвигается вперед для фиксации. Работает конструкция вполне четко, надевать и снимать панель довольно удобно.

Наши измерения Корпус Шасси
Длина, мм 525 440
Ширина, мм 232 225
Высота, мм 460 445
Масса, кг 7,8

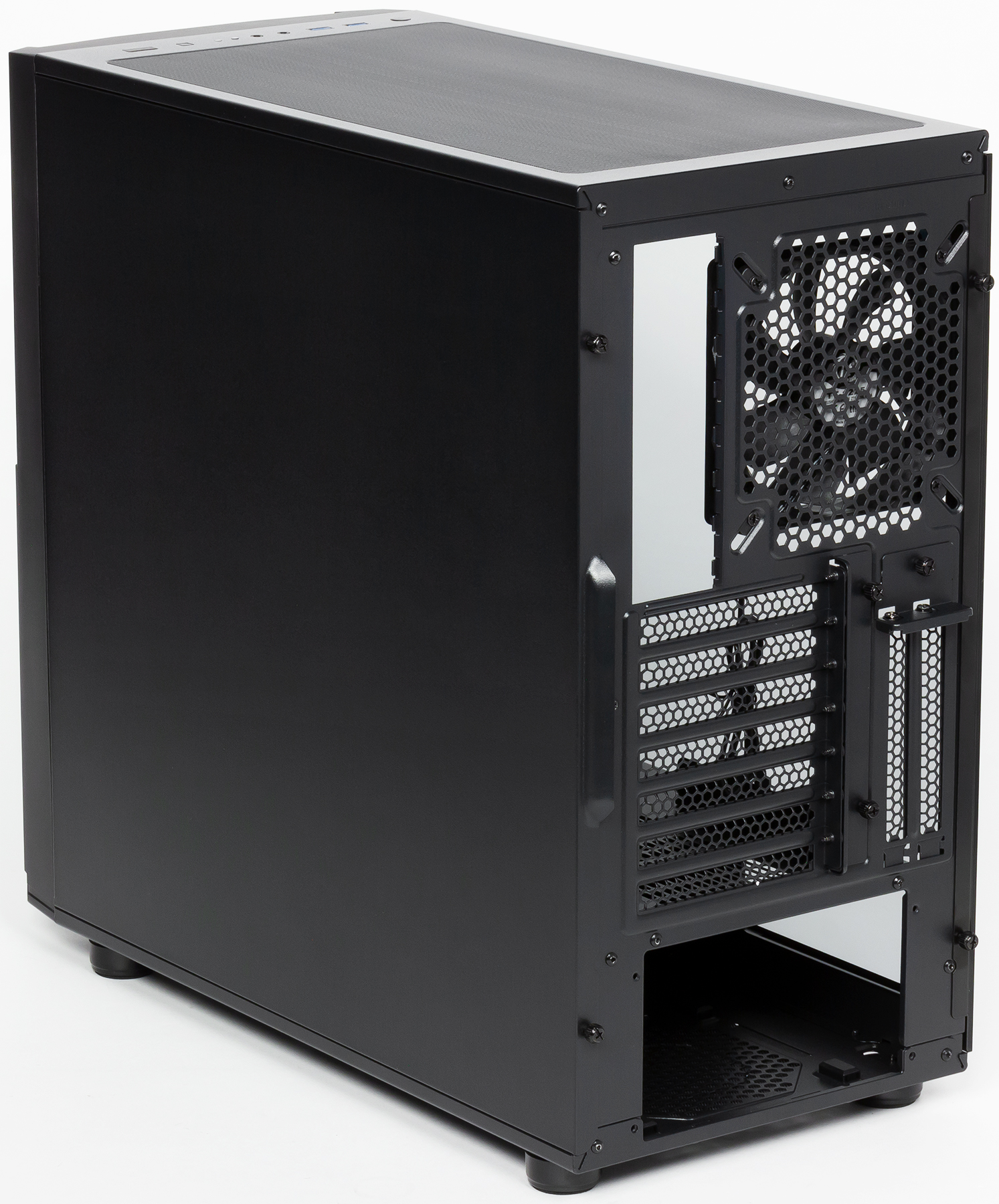

Вторая боковая стенка представляет собой стальную панель с обычной пазогребенной системой, как в дешевых корпусах. Ее крепление осуществляется двумя винтами с накатной головкой.

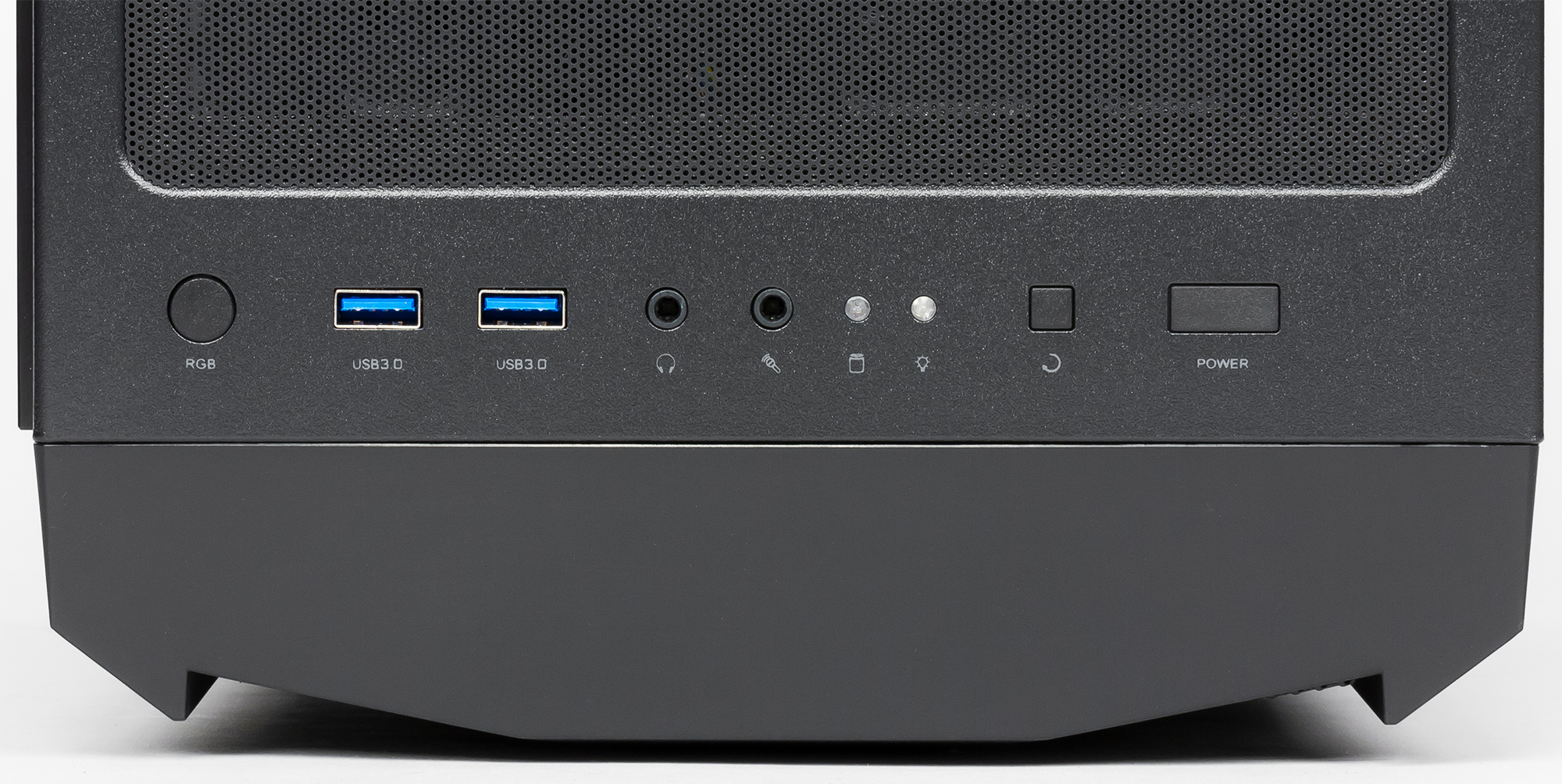

Органы управления и коммутации размещены на верхней панели. В их состав входят: два разнесенных друг от друга примерно на 8 мм порта USB 3.0, стандартные разъемы для подключения микрофона и наушников, кнопка включения, кнопка перезагрузки (Reset), кнопка управления подсветкой.

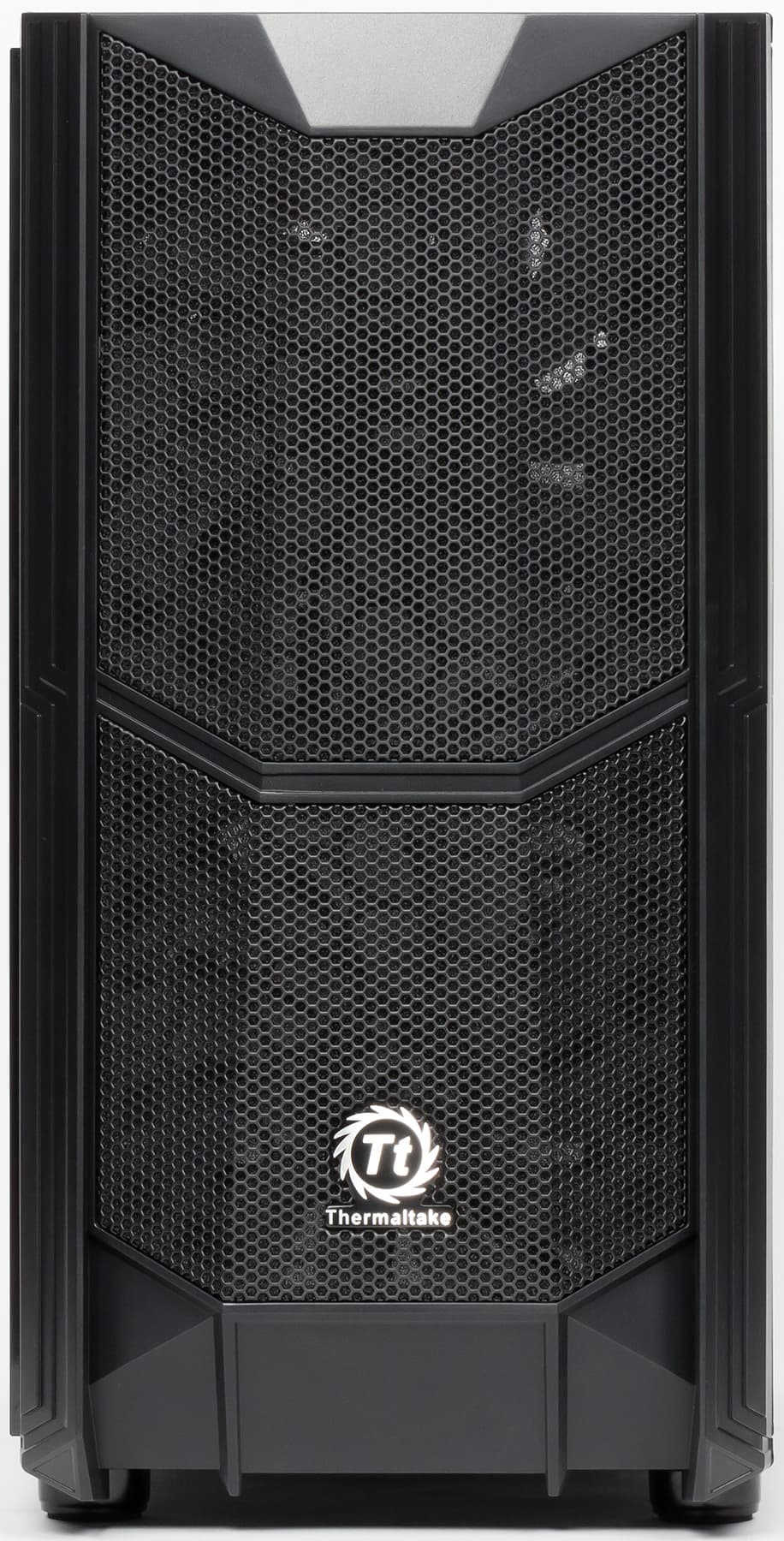

Передняя панель комбинированная: основание выполнено из пластмассы, окрашенной в массе, по центру есть вставка из стальной сетки, под которой размещен несъемный фильтр из поролона.

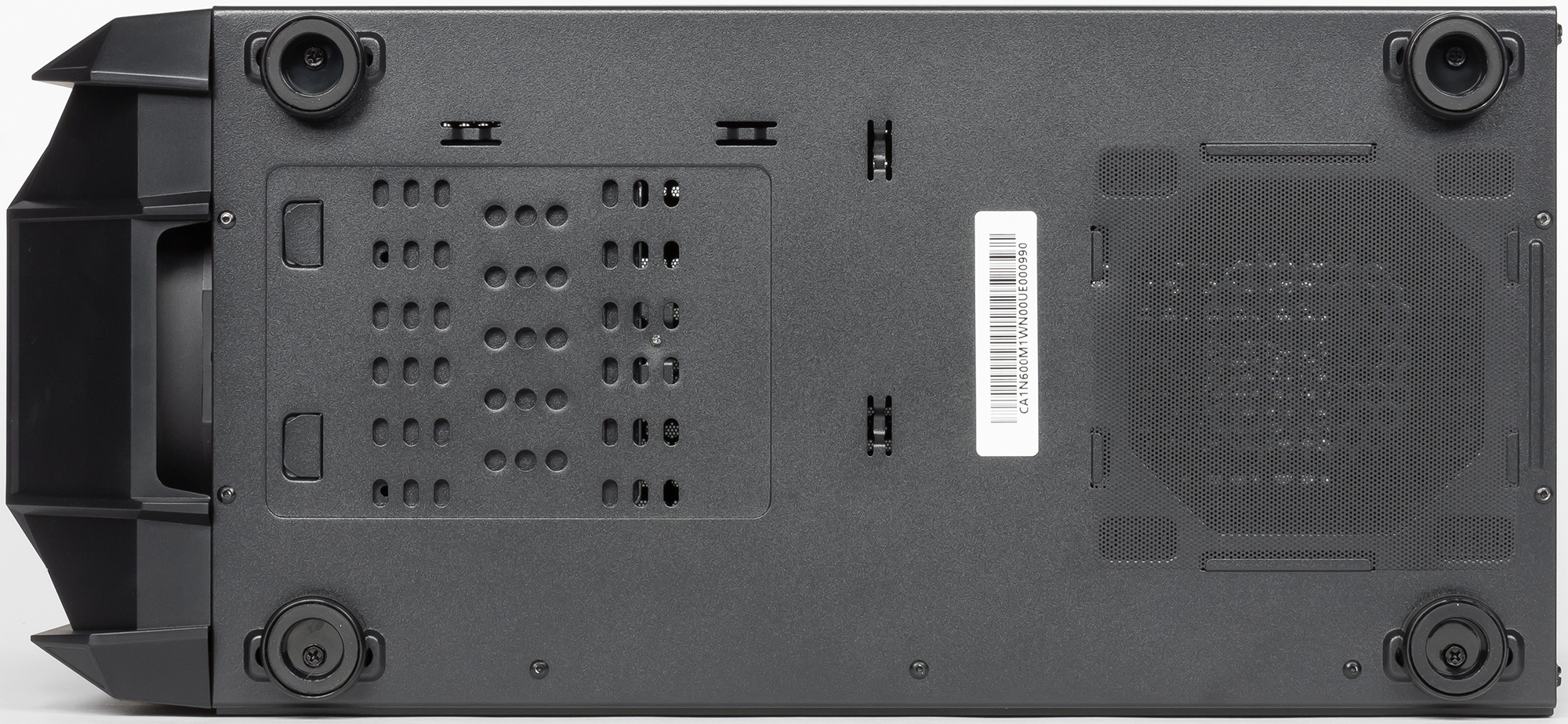

Базируется корпус на четырех круглых ножках, которые имеют кольцевые накладки из резиноподобного материала.

Накопители

Максимальное количество накопителей 3,5″ 3
Максимальное количество накопителей 2,5″ 5
Количество накопителей в передней корзине нет
Количество накопителей с лицевой стороны основания для системной платы нет
Количество накопителей с обратной стороны основания для системной платы 2×2,5/3,5″ + 2×2,5″

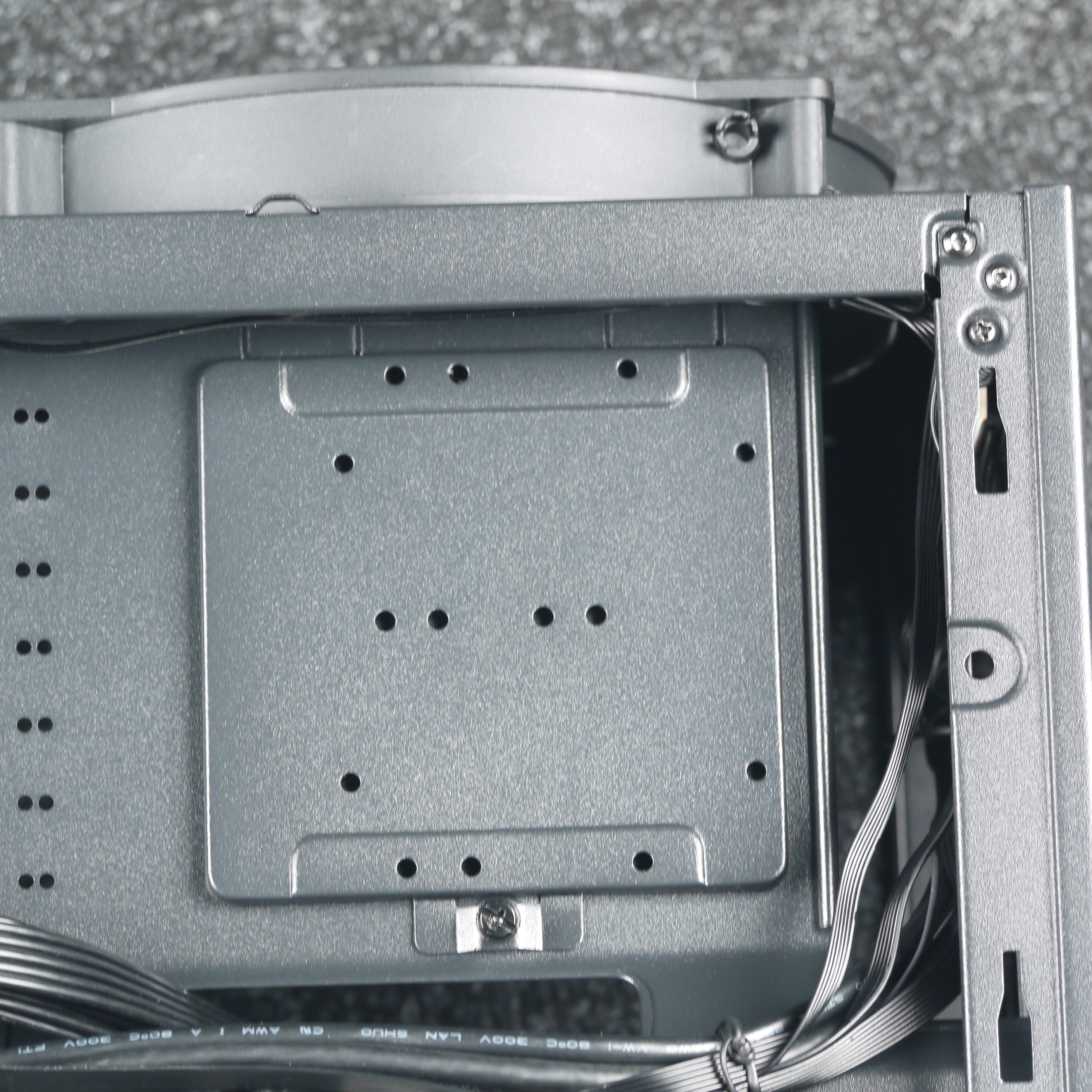

Для накопителей предусмотрены три быстросъемных контейнера в виде монтажных пластин, две из которых установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за пару выступов. Контейнеры дополнительно фиксируются винтами с накатной головкой. В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор.

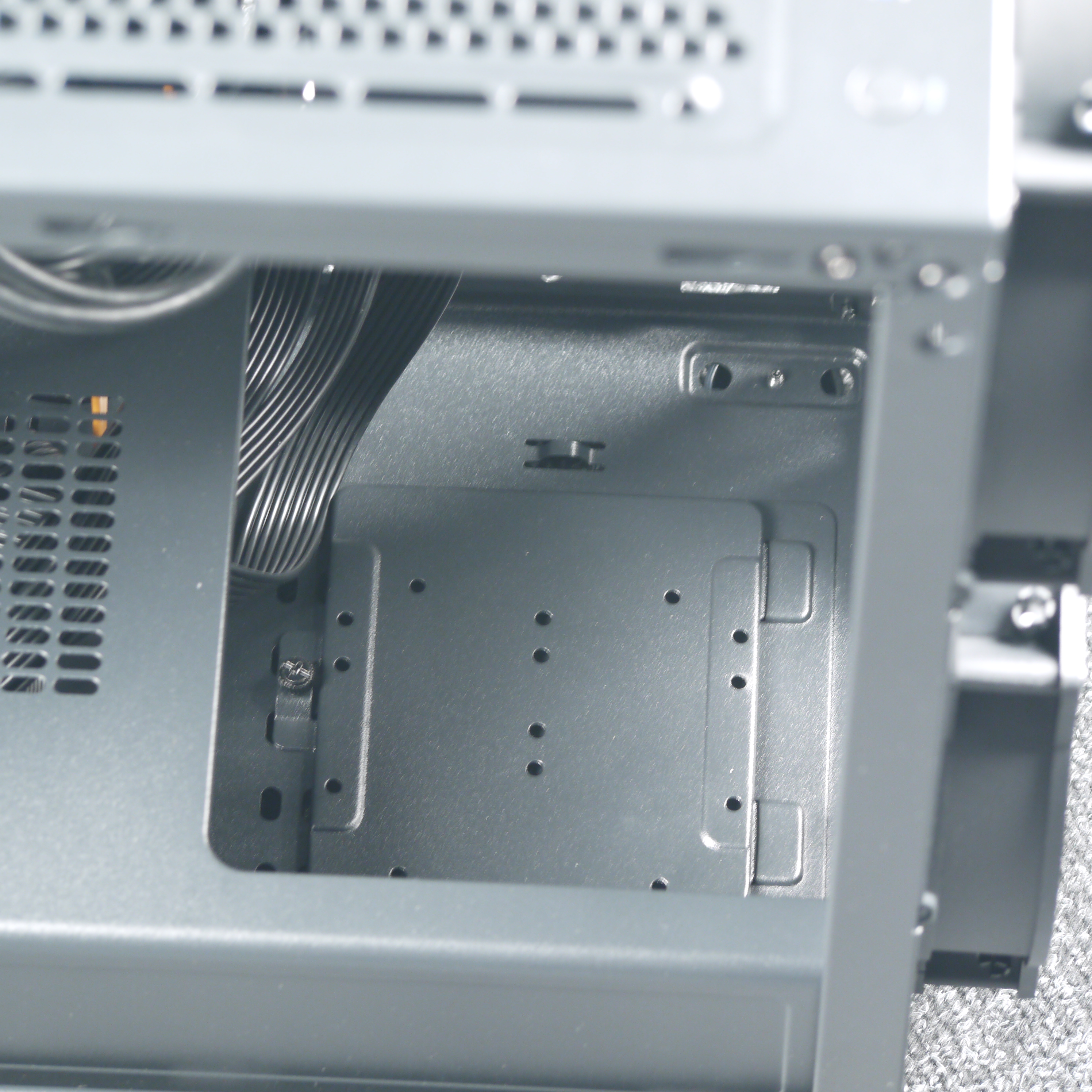

Еще один подобный контейнер размещен на две корпуса около передней стенки шасси.

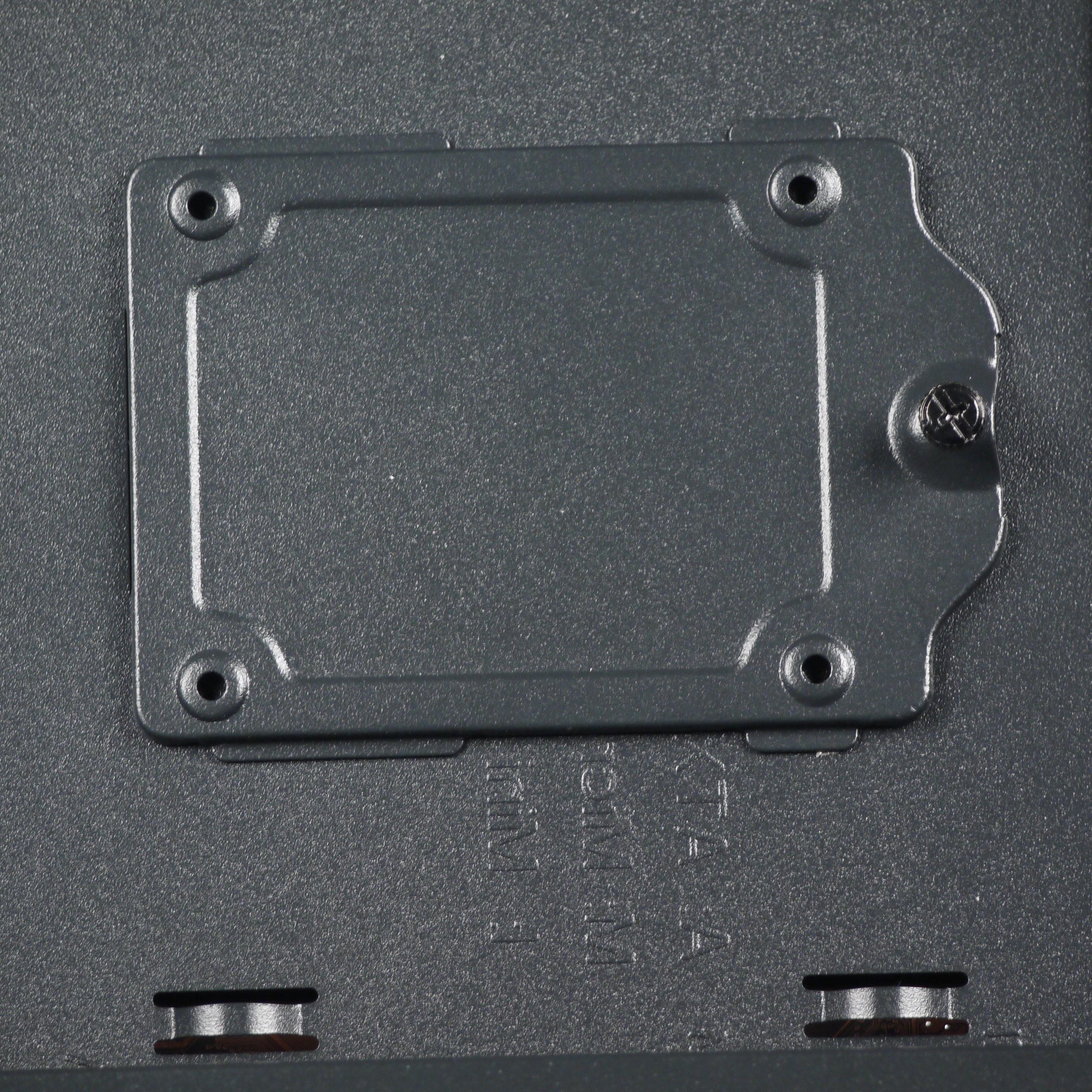

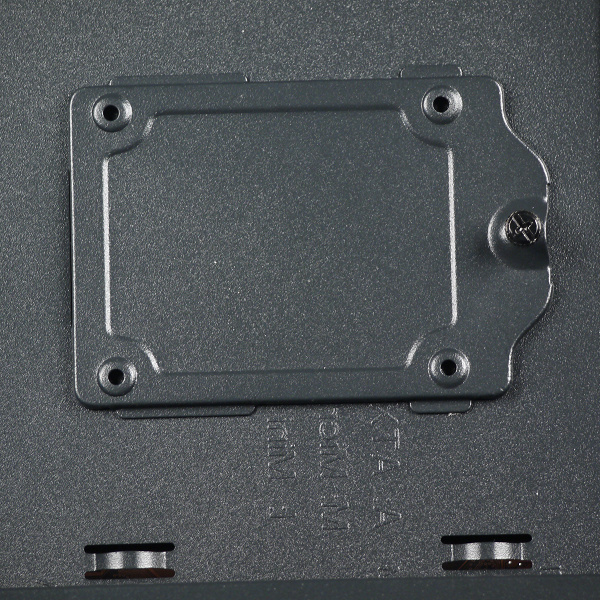

Дополнительно на обратной стороне основания для системной платы предусмотрены два посадочных места для накопителей формата 2,5 дюйма. Крепление каждого накопителя осуществляется на съемную стальную пластину, которая фиксируется одним винтом с накатной головкой. Никакой амортизации не предусмотрено.

Сборка системного блока

Обе стенки здесь демонтируются самым обычным образом — путем откручивания двух винтов со стороны задней панели корпуса, после чего стенки нужно сдвинуть назад и вытащить. Такой вариант — один из самых удобных, поскольку стенки можно снимать и устанавливать и при горизонтальном, и при вертикальном положении корпуса.

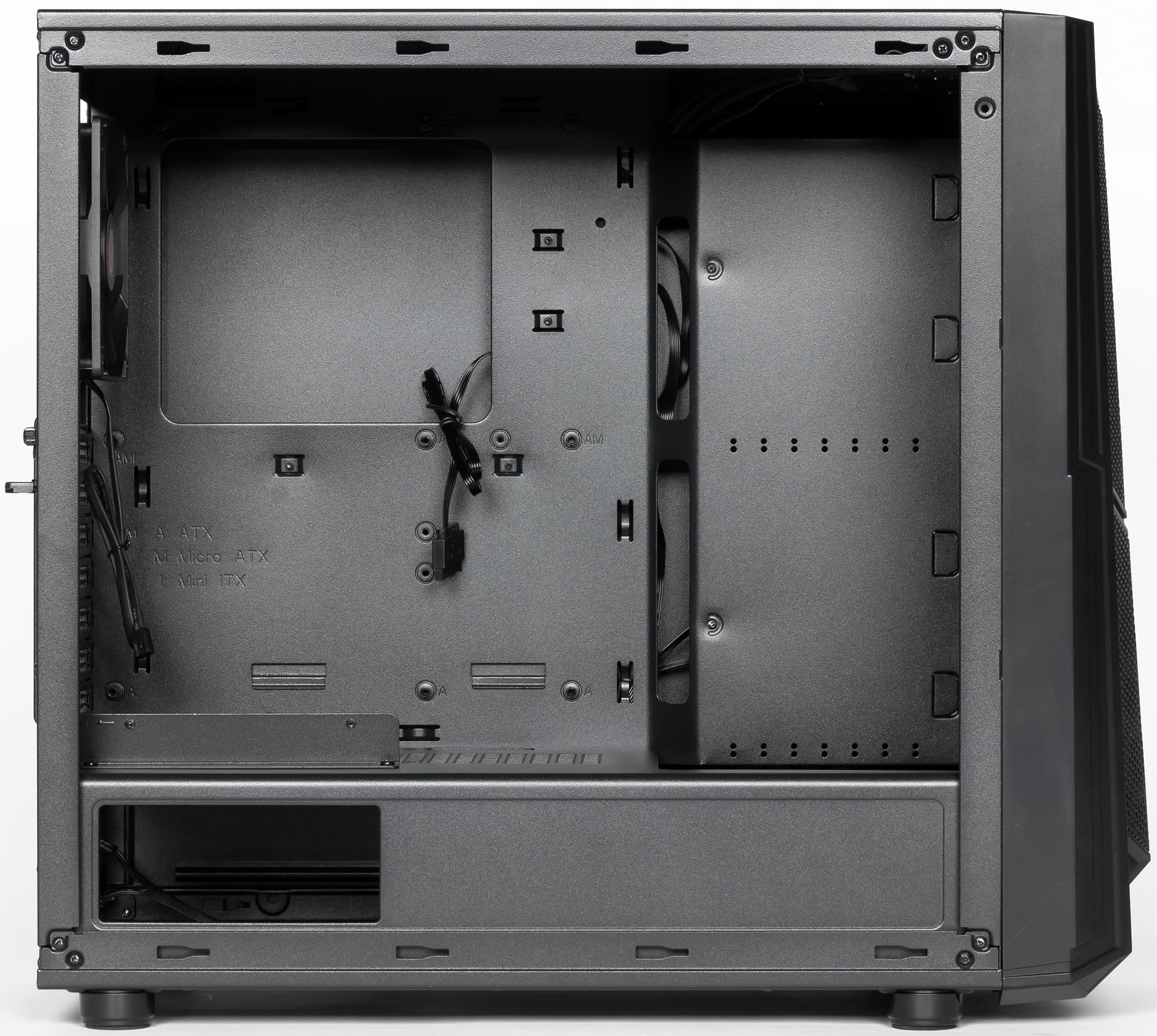

Все стойки для монтажа системной платы заранее проставлены производителем. Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

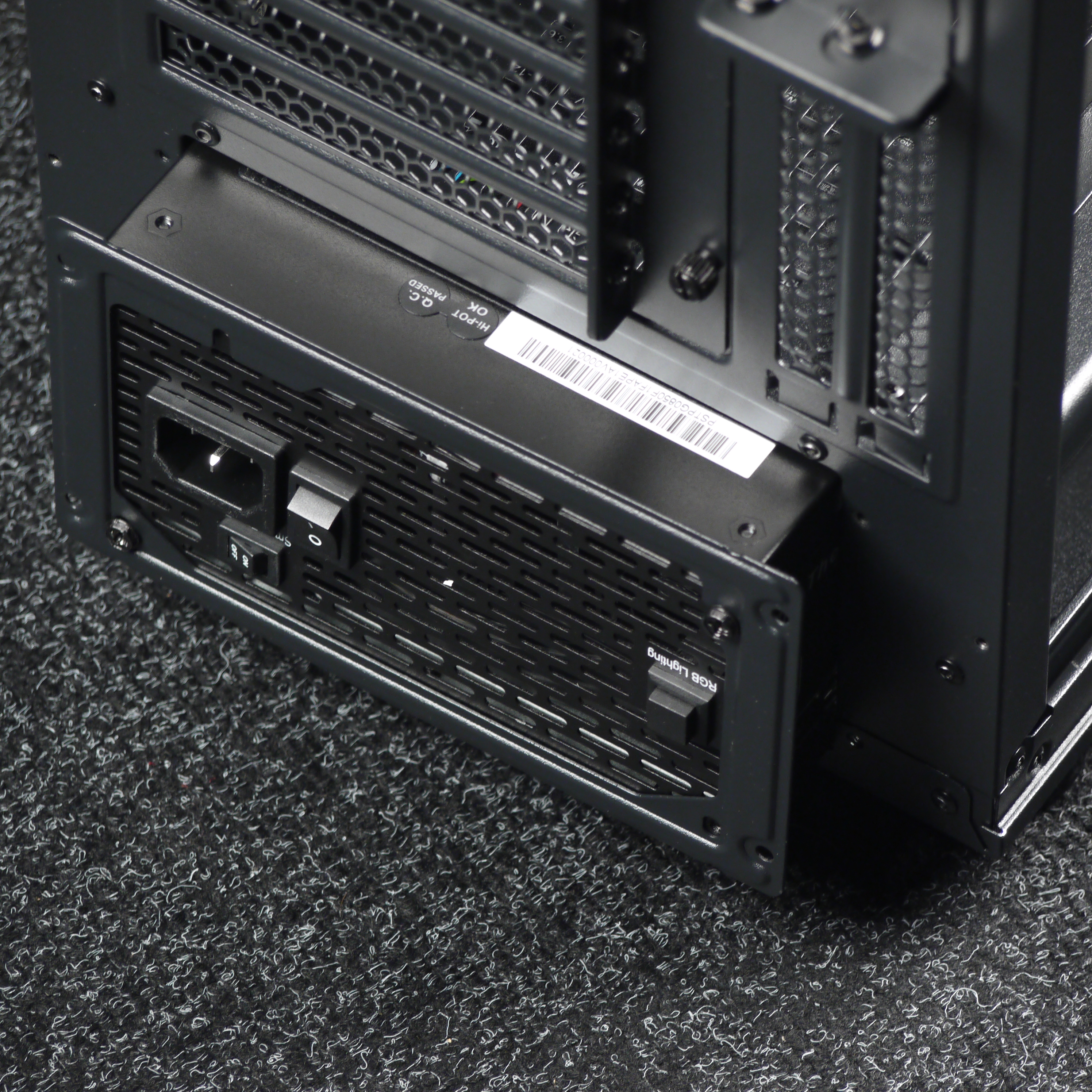

Для установки блока питания необходимо в первую очередь демонтировать стальную рамку с задней стенки корпуса. Блок питания прикручивается к рамке четырьмя винтами, заводится в корпус, после чего рамка прикручивается обратно с помощью винтов. Возможность двусторонней установки БП обеспечивается переворотом рамки на 180 градусов. Для размещения невостребованных или излишне длинных проводов есть место в нижней части корпуса, но остается его там не очень много, особенно если БП увеличенной длины.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 180
Глубина отсека системной платы 200
Глубина отсека для прокладки проводов 22
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 30
Расстояние от платы до верхней стенки шасси 30
Длина основной видеокарты 295
Длина дополнительной видеокарты 295
Длина блока питания 200
Ширина системной платы 244

В корпус можно установить процессорный кулер высотой до 180 мм: расстояние от основания для системной платы до противоположной стенки составляет около 200 мм.

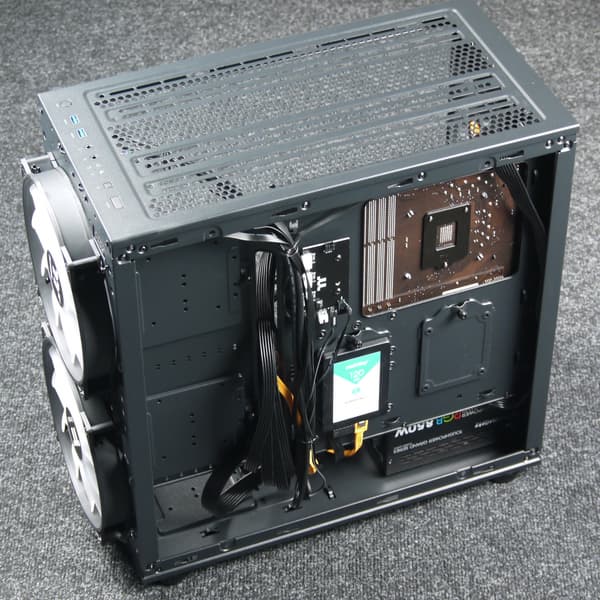

Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях лепестковые мембраны отсутствуют.

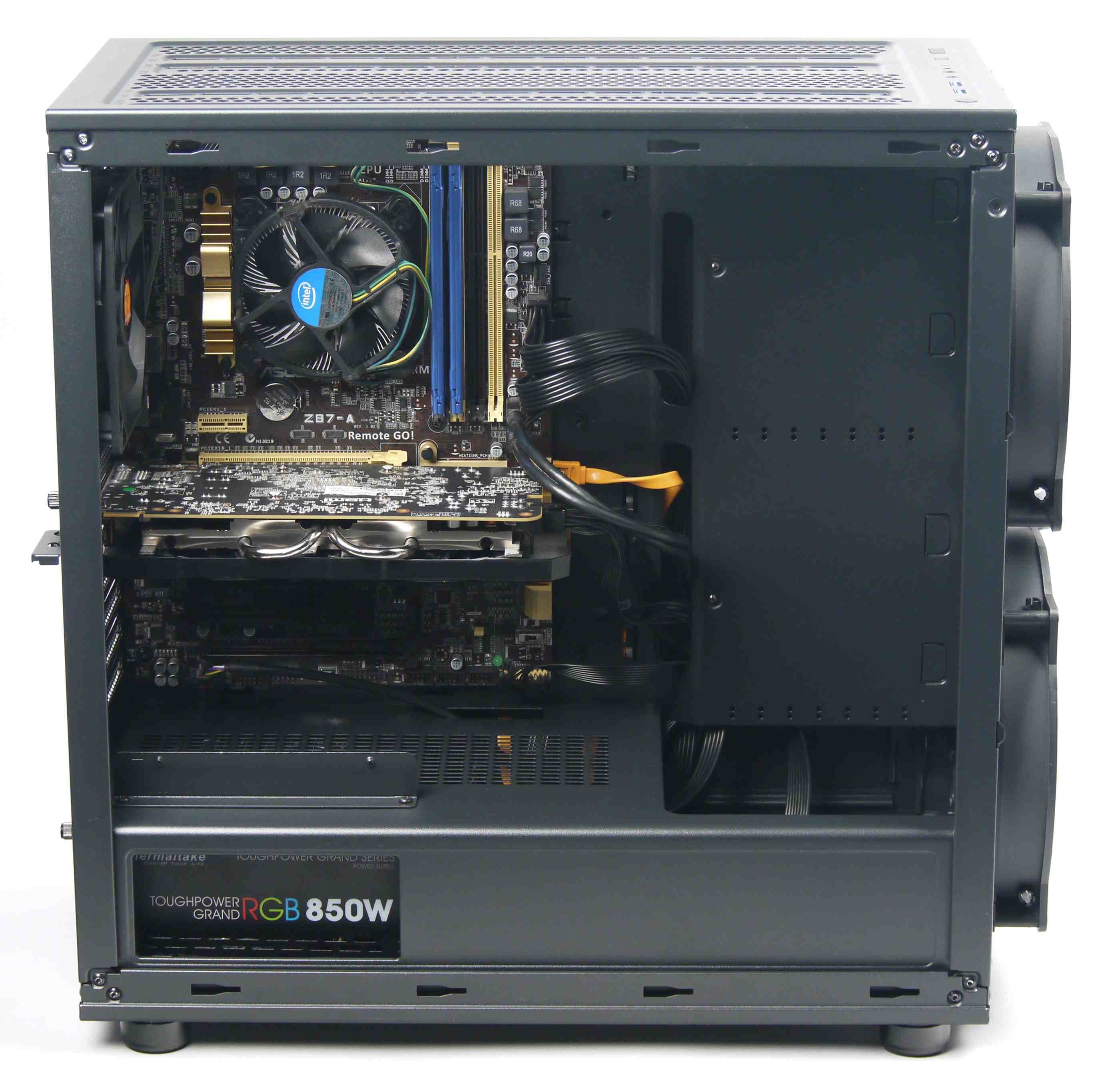

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 295 мм — видеокарту большего размера не позволит установить вертикальная стойка, проходящая сверху вниз через весь корпус. Однако если максимальная длина конкретной видеокарты лимитируется не по нижнему краю печатной платы, то можно установить видеокарту и бо́льших размеров.

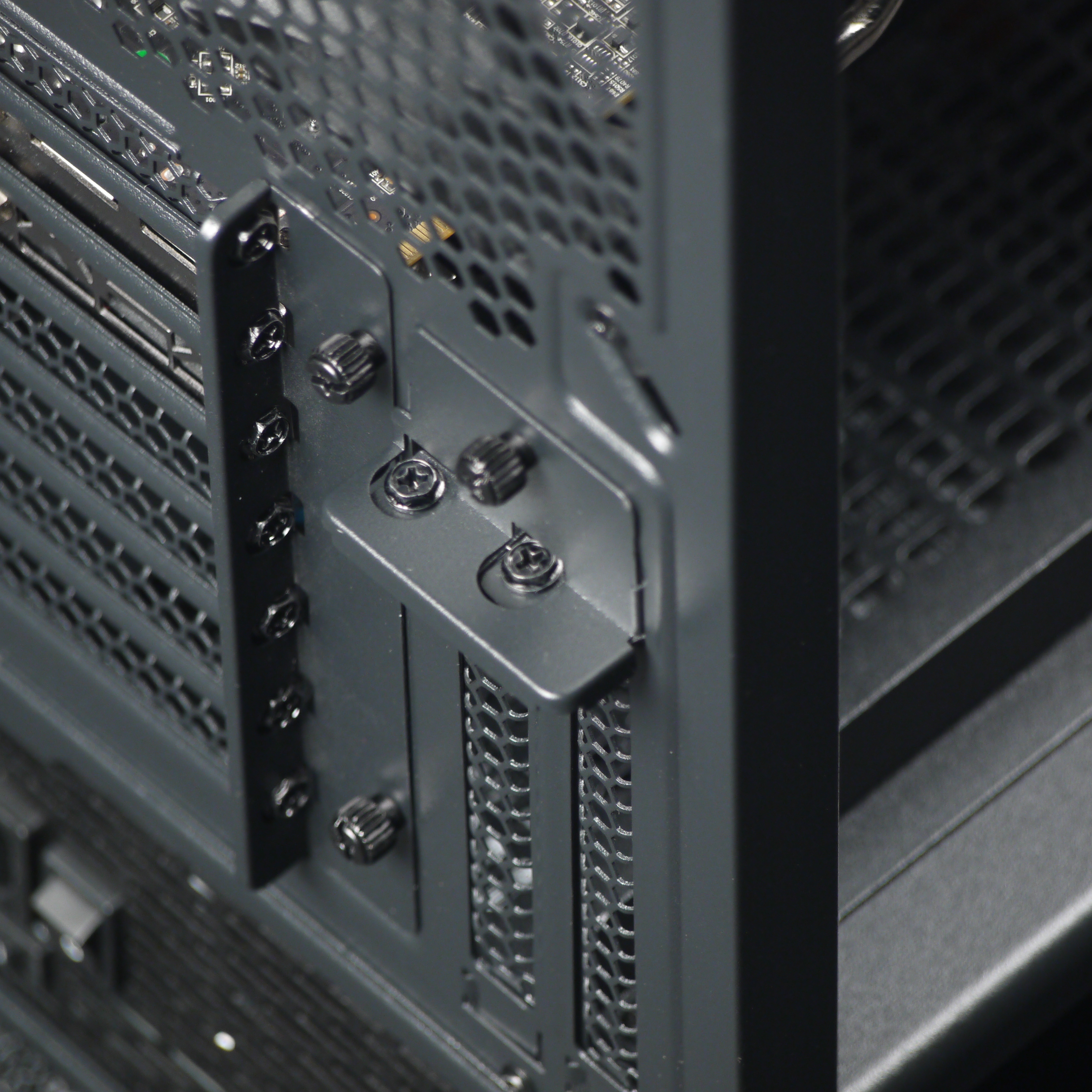

Система фиксации тут самая обычная: крепление на винтах снаружи корпуса с индивидуальной фиксацией винтом и общей прижимной планкой на двух винтах под крестовую отвертку. Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку.

Подключаются разъемы и кнопки передней панели вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — «рассыпухой».

Также надо не забыть подключить соответствующим образом комплектные вентиляторы. В нашем случае разъемы фронтальных вентиляторов уже были вставлены в контроллер, а задний вентилятор подключается просто к системной плате или к тому же контроллеру, для чего имеется трехконтактный разъем.

На фронтальном блоке разъемов достаточно места только для одного крупного устройства USB, так как разъемы USB 3.0 расположены слишком близко друг к другу.

Манипулировать внутри корпуса достаточно удобно, хотя в процессе сборки ощущается определенная экономия на исполнении отдельных узлов и элементов.

Акустическая эргономика

В связи с особенностью контроллера, к которому подключаются все вентиляторы, измерение уровня шума производилось в одном единственном режиме, обеспечиваемом этим контроллером. Повторим, что управление скоростью вращения вентиляторов здесь невозможно.

Уровень шума при настольном размещении и измерении в ближнем поле от корпуса на расстоянии 0,35 метра от передней панели составил около 42,7 дБА. Подобный уровень шума можно охарактеризовать как высокий для жилого помещения в дневное время суток. При напольном размещении и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается и составляет около 33,1 дБА. Подобный уровень шума является среднетипичным для жилого помещения в дневное время суток, его можно считать вполне приемлемым при работе за компьютером.

Итоги

Из особенностей Thermaltake Commander C35 TG ARGB Edition можно отметить наличие стеклянной боковой стенки, а также комплектацию вентиляторами размера 200 мм, что в случае корпусов подобной стоимости встречается весьма редко. Имеющаяся система подсветки предусматривает не только ручное, но и программное управление от системной платы.

Корпус представляет собой решение бюджетного уровня. Если в моделях стоимостью 50 долларов экономия достигается за счет толщины стальных элементов и их линейных размеров, то тут данные параметры увеличены, но общий бюджетный подход сохранился, хотя откровенно дешевым корпус назвать тоже нельзя. В итоге основная часть стоимости обусловлена линейными размерами (шириной) и большими вентиляторами с подсветкой.

Продукт получился нишевый — для тех, кому требуется прозрачная стенка, RGB-подсветка, большие вентиляторы и возможность установить большие радиаторы СЖО.

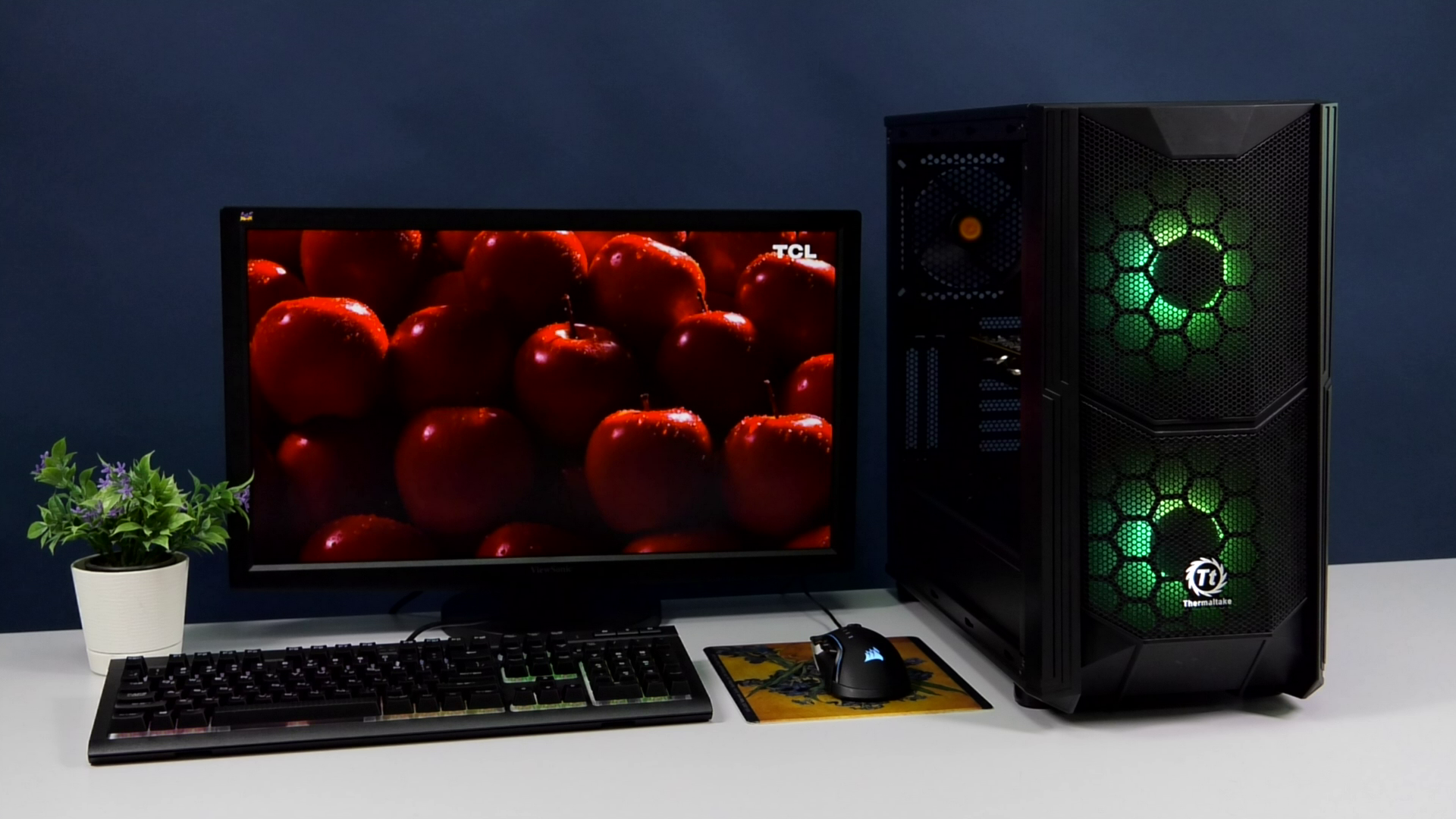

В заключение предлагаем посмотреть наш видеообзор корпуса Thermaltake Commander C35 TG ARGB:

Наш видеообзор корпуса Thermaltake Commander C35 TG ARGB можно также посмотреть на iXBT.video
