Обзор корпуса Thermaltake A500 Aluminum Tempered Glass Edition

Розничные цены

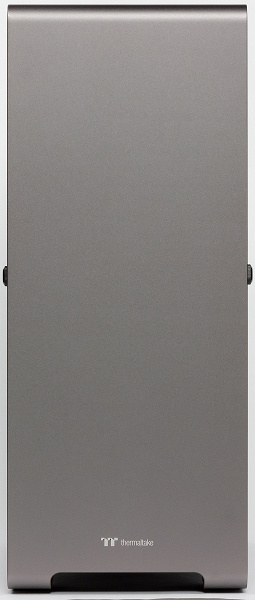

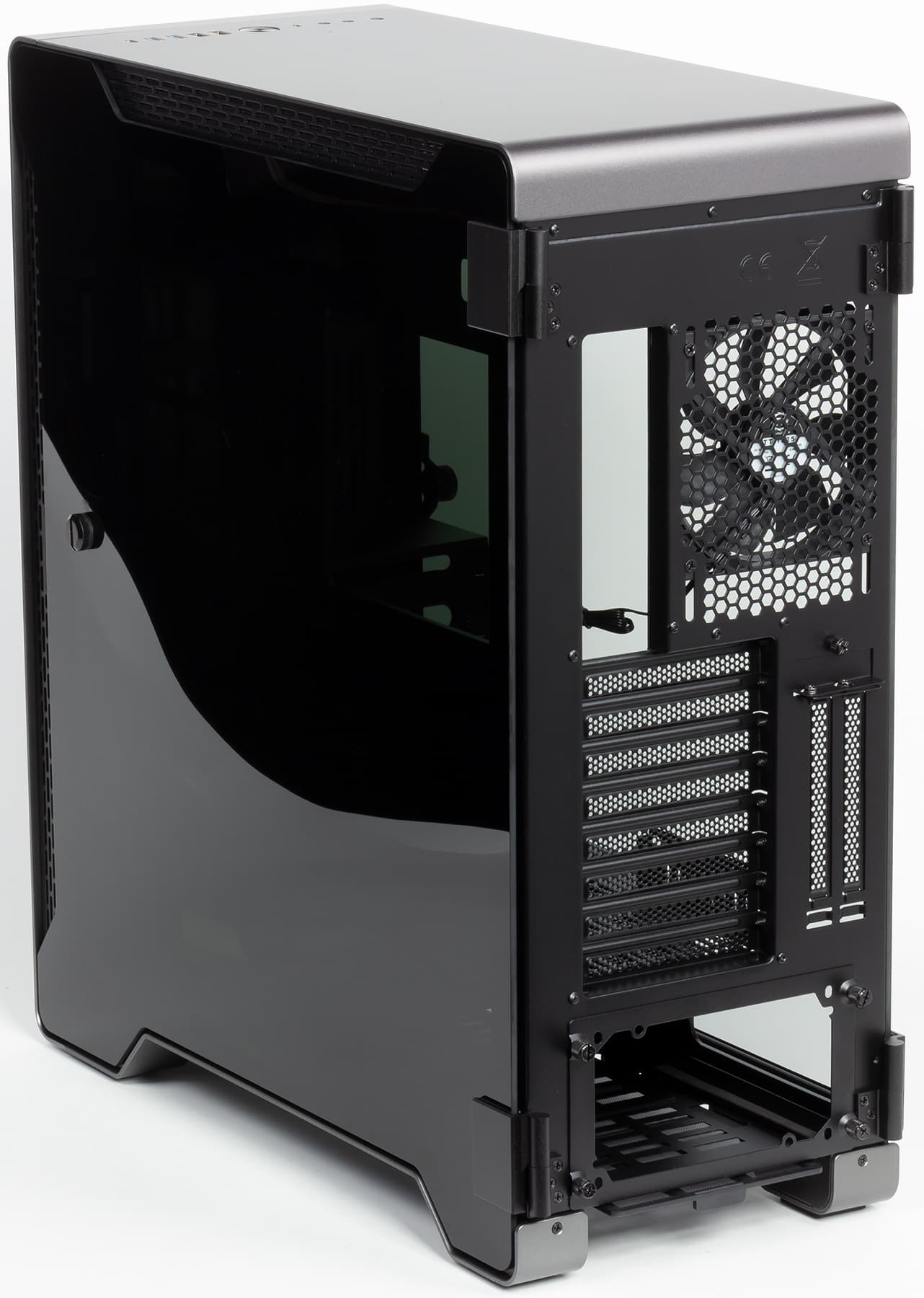

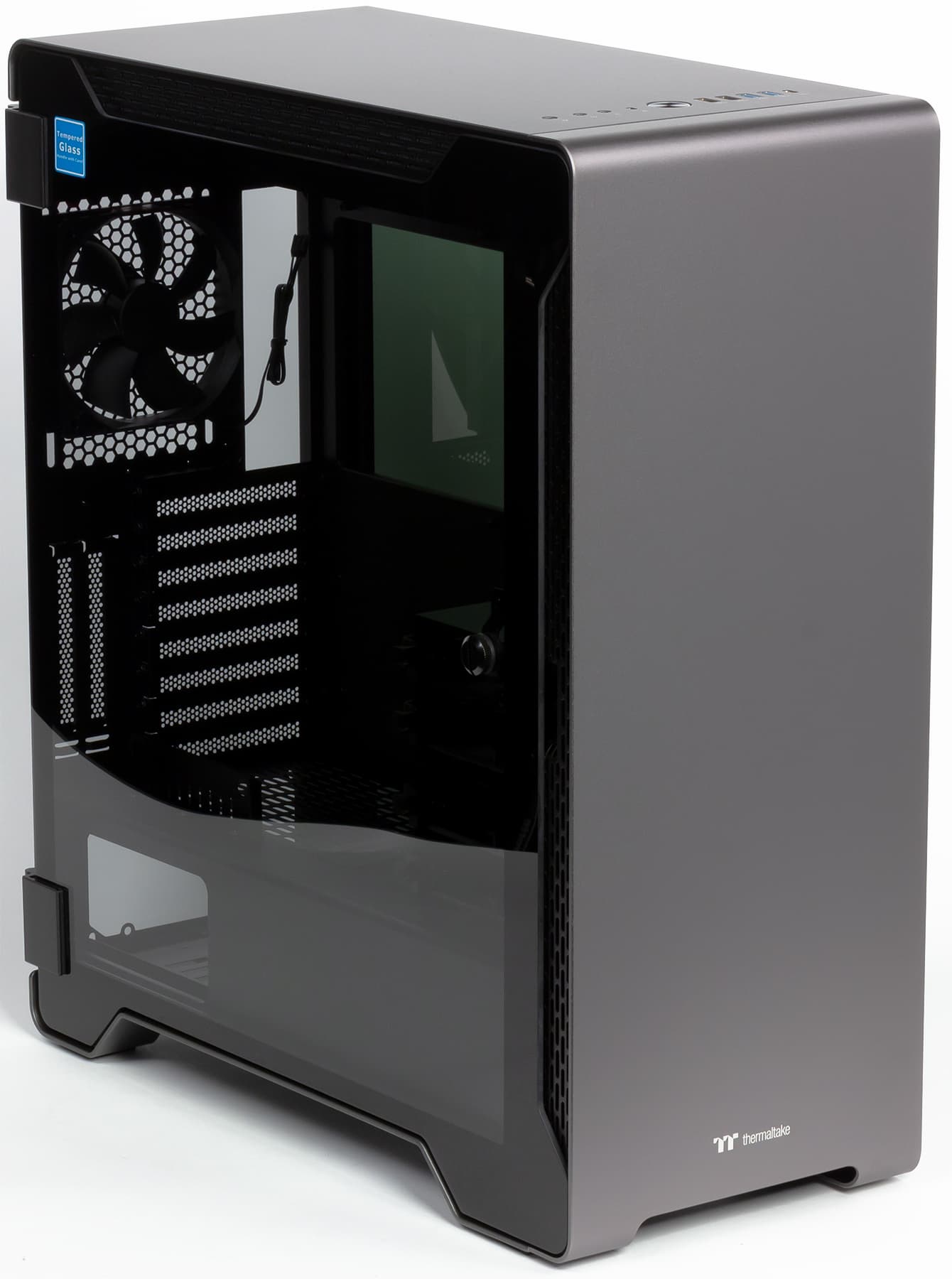

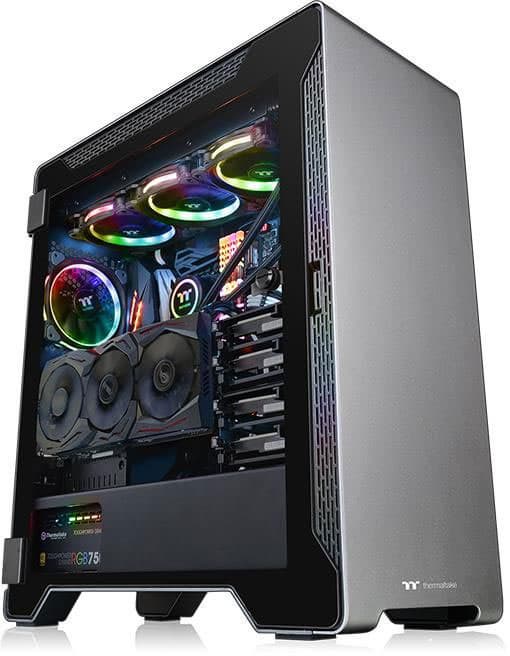

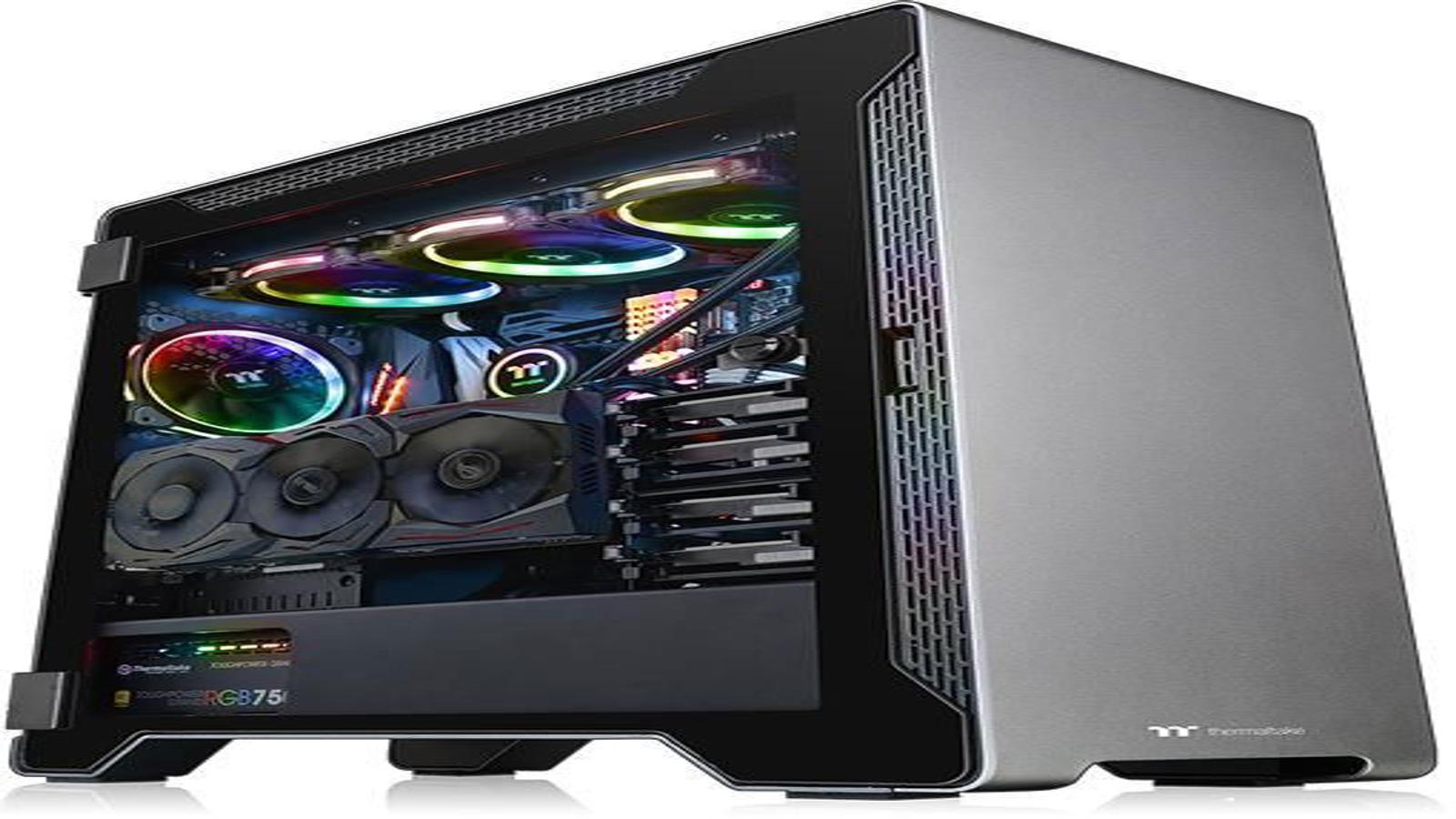

Корпус Thermaltake A500 Aluminum Tempered Glass Edition имеет минималистичный внешний вид с плавными очертаниями и гладкими поверхностями. Снаружи корпуса нет пластиковых деталей: передняя и верхняя панели имеют лицевую поверхность из алюминиевого сплава на стальной раме, боковые стенки — стеклянные. Внутри пластика тоже минимум — в основном это отдельные элементы, которые не несут какой-либо силовой нагрузки.

Цвет металлических элементов корпуса можно считать серым, так что он впишется почти в любой интерьер, который можно представить в домашних или офисных условиях.

Стекла тут используются плоские, а не изогнутые, что упрощает процесс манипулирования с ними.

Какой-либо подсветки корпус лишен, как и средств управления вентиляторами. И если первый факт многих порадует, то второй — уже вряд ли.

Поставляется корпус в коробке чуть больше средних размеров. В качестве наполнителя тут используется вспененный полиэтилен, который призван защитить стеклянные поверхности.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, он состоит из двух частей: одна установлена под кожухом, а вторая — над ним. Верхний отсек разборный и съемный: можно демонтировать его целиком или одну из его половин.

Наши измерения Корпус Шасси
Длина, мм 510 460
Ширина, мм 236 215
Высота, мм 565 525
Масса, кг 15

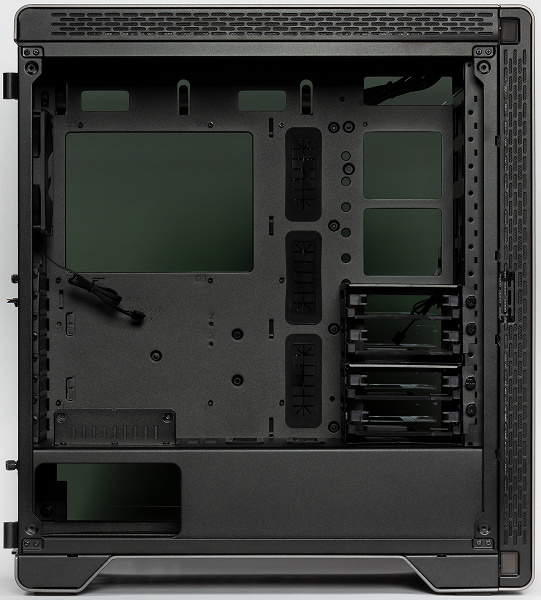

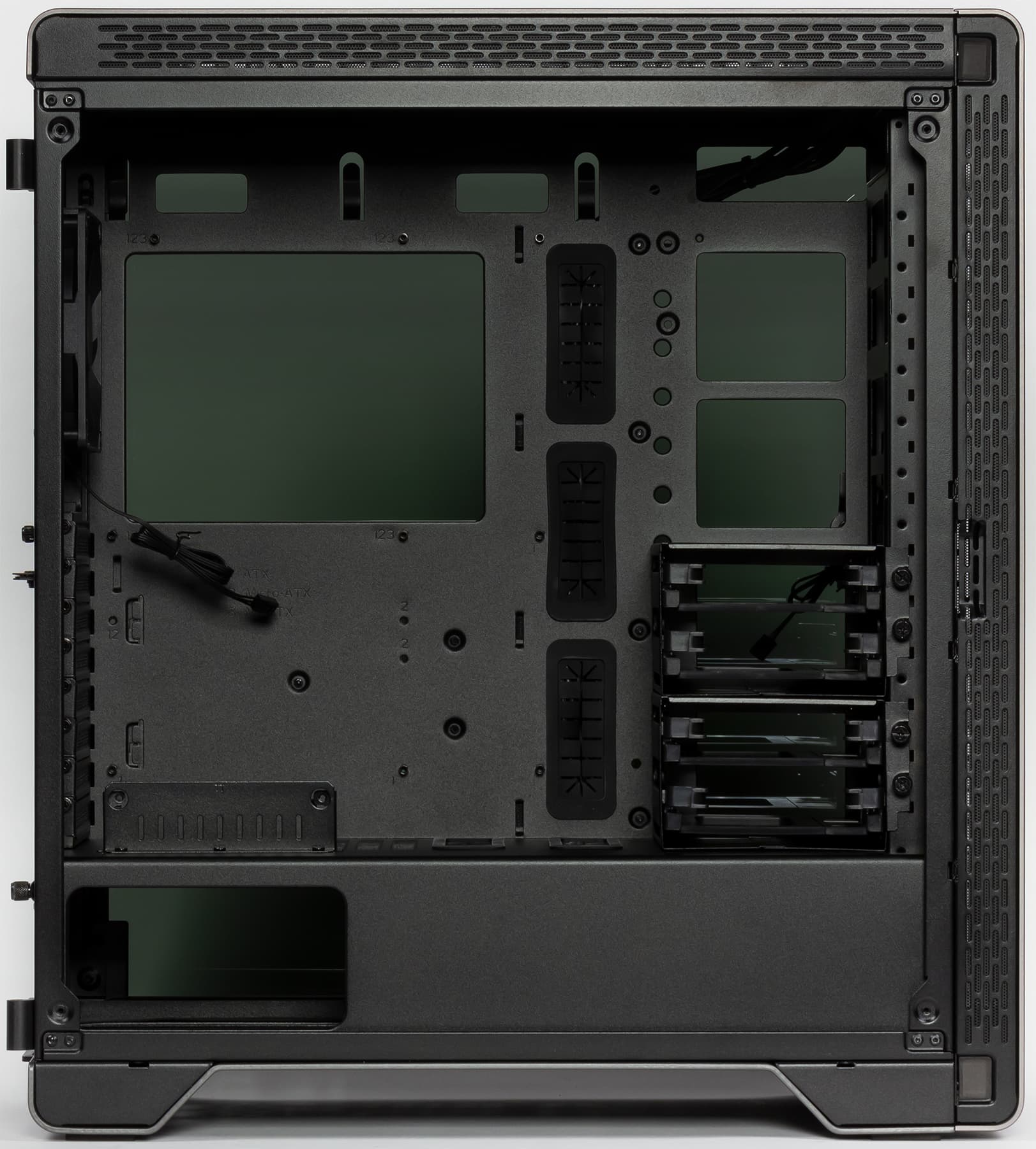

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Корпус хоть и не огромный, но весьма увесистый: масса пустого корпуса составляет около 15 кг, а в упаковке — около 17,5 кг.

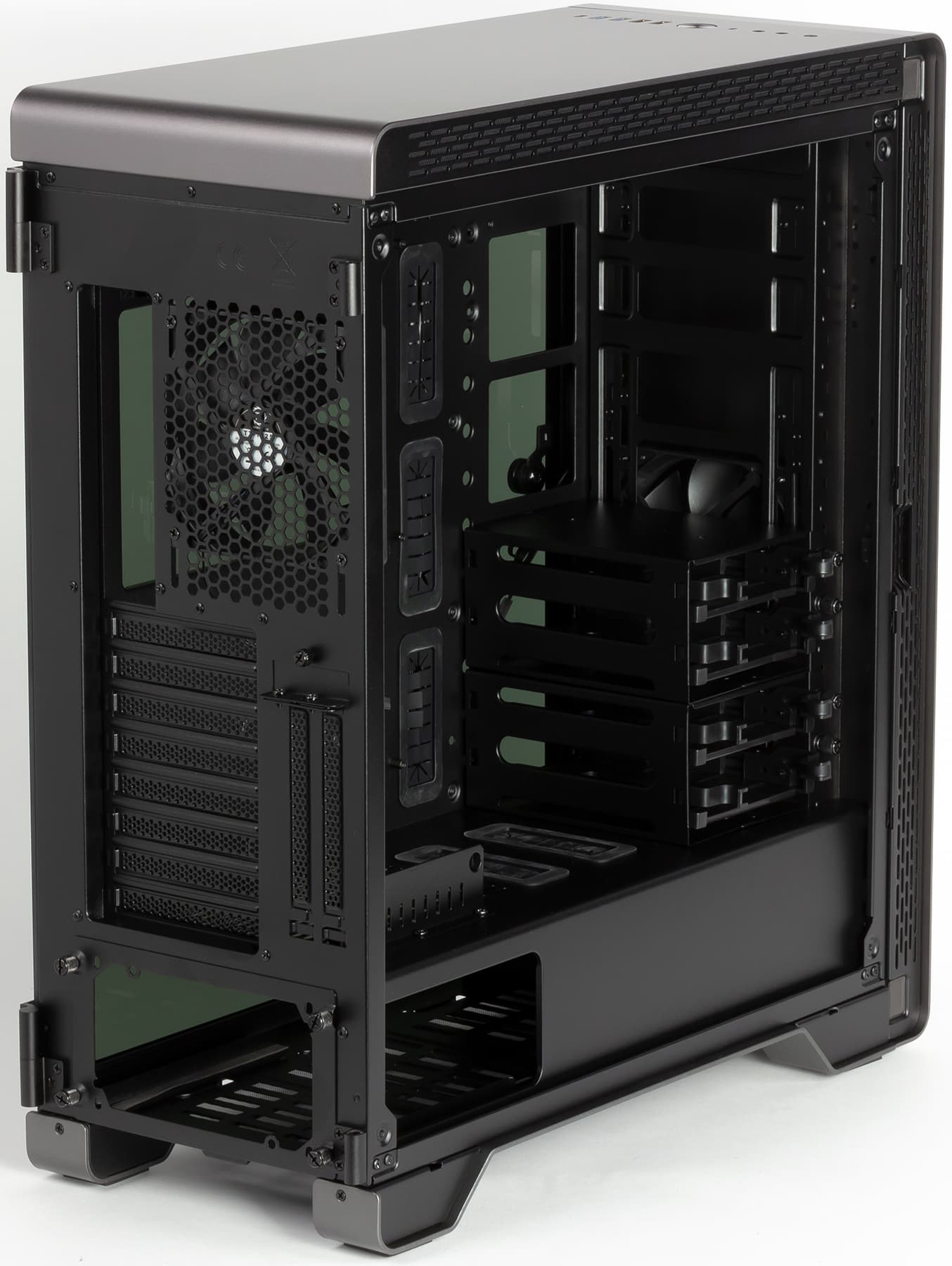

В корпусе имеется кожух блока питания. Он закрывает место установки блока питания со стороны прозрачной левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Именно это и является его основной функцией — прятать блок питания с проводами, а также выполнять роль подставки для размещения кронштейна, предназначенного для вертикального размещения видеокарт. Райзер для вертикальной установки видеокарты в комплекте традиционно отсутствует.

Посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

Предустановленно в корпусе три вентилятора: один типоразмера 120 мм сзади и два типоразмера 120 мм спереди. Все вентиляторы имеют стандартный трехконтактный разъем с управлением скоростью вращения изменением питающего напряжения, подсветки у них нет.

Никаких контроллеров управления или разветвителей в корпусе не установлено, что не слишком удобно.

В корпусе можно установить до трех радиаторов, один из которых может быть длиной до 420 мм, а еще один — типоразмера 280 или 360 мм.

Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см вдоль, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

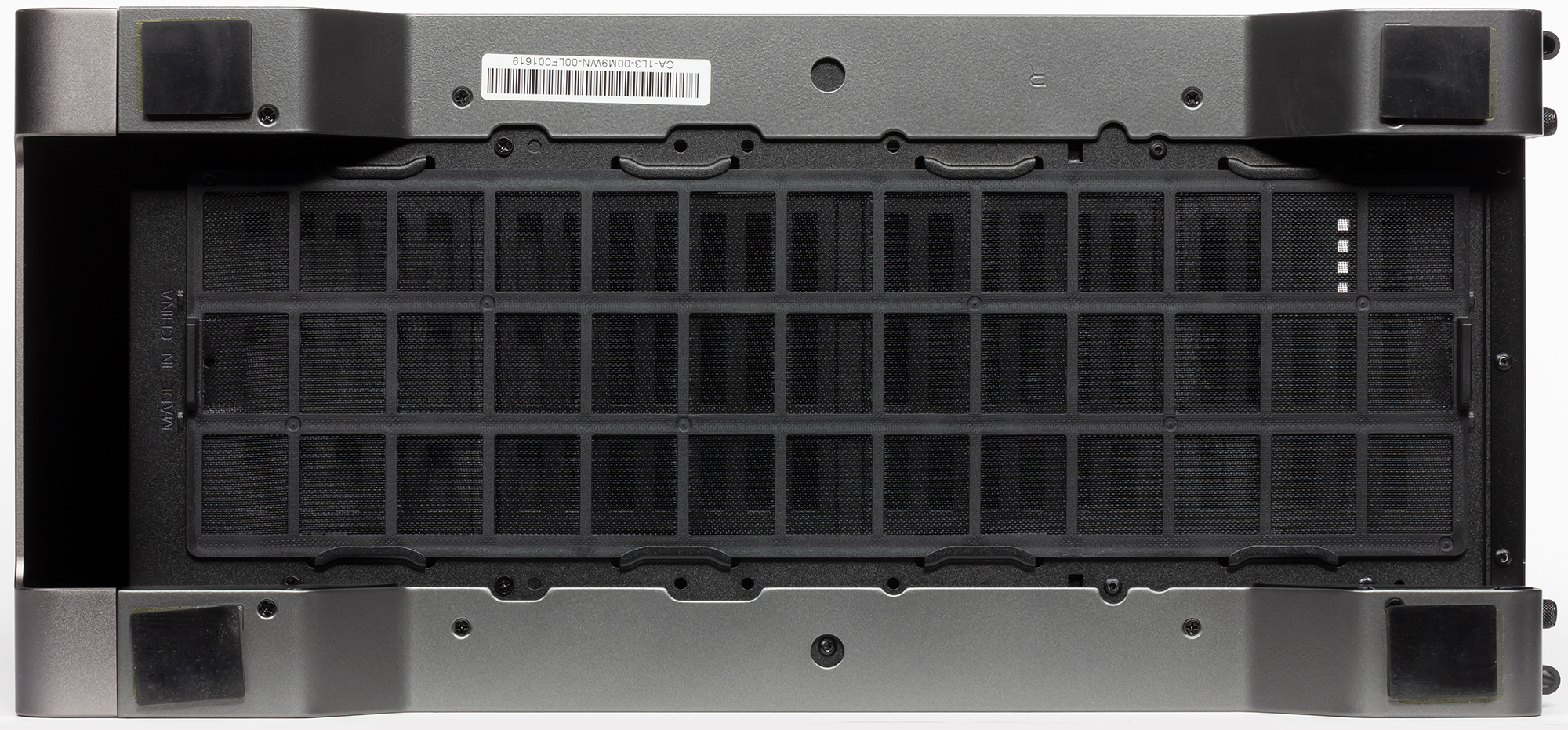

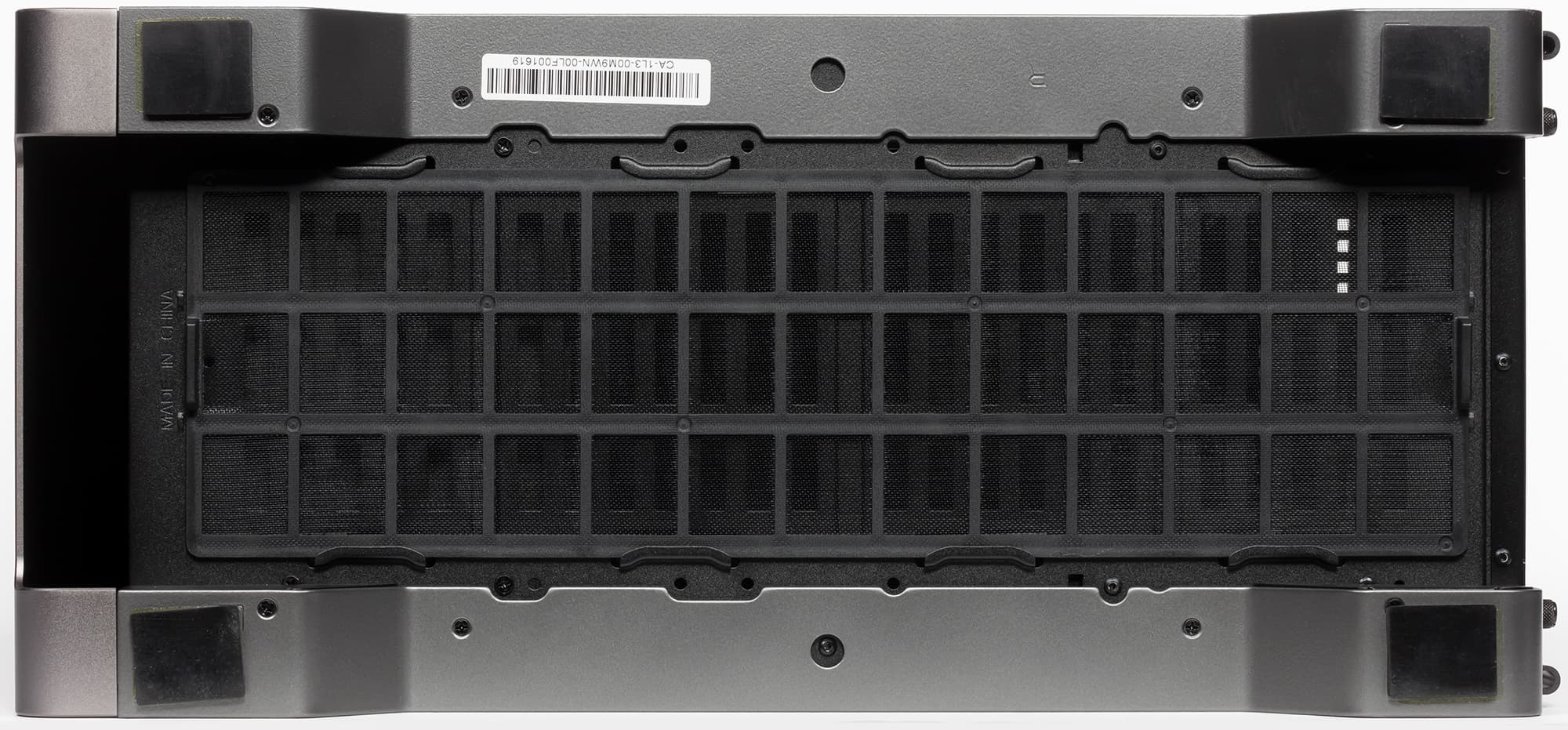

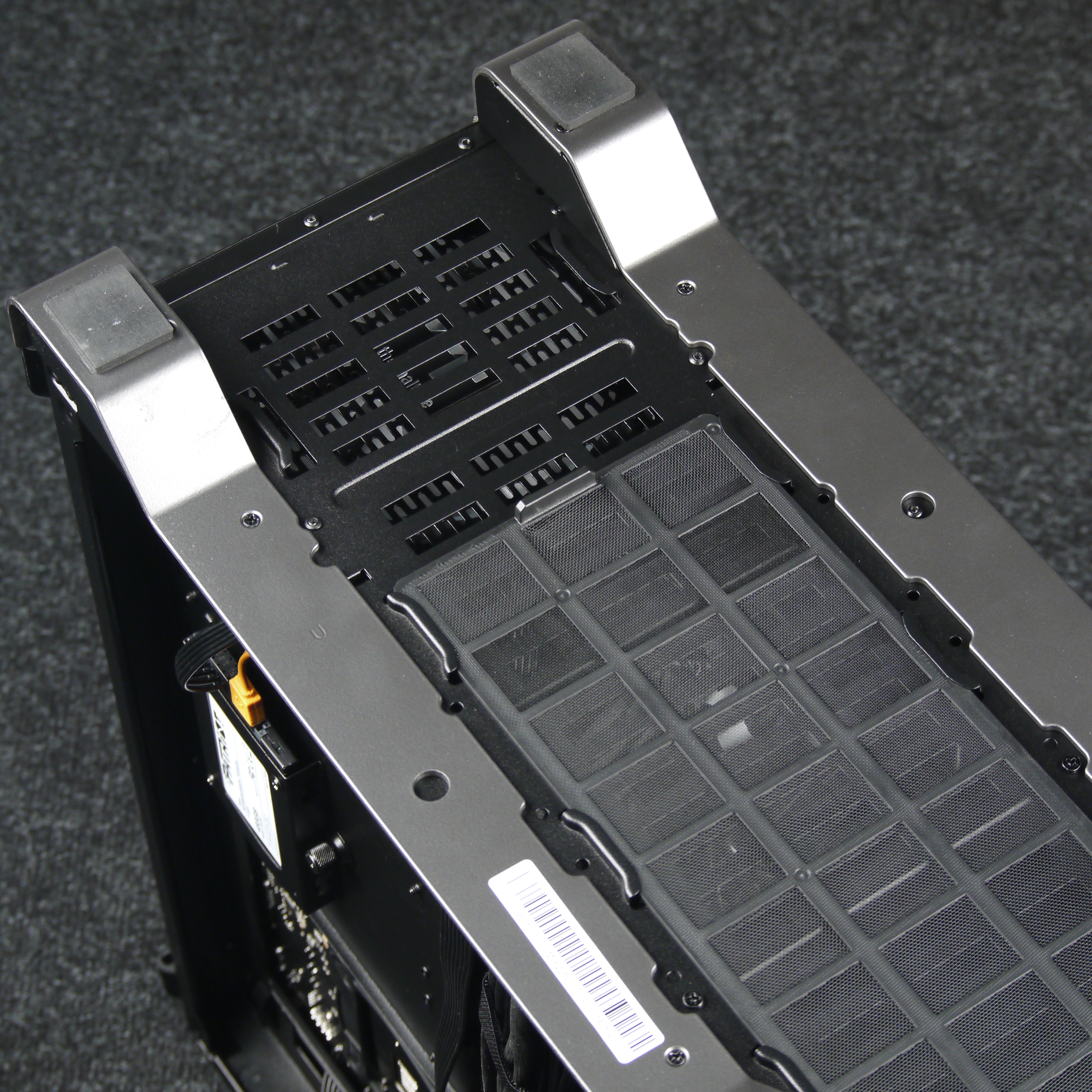

Фильтр на нижней стенке корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий. Извлечь фильтр можно с обеих сторон, что удобно.

Спереди система фильтрации гораздо более простая: это ленты из проштампованного пластикового листа с достаточно крупными отверстиями, которые закреплены вдоль торцов передней панели. Наиболее удачным способом очистки этих фильтров является мытье всей панели целиком под струей воды, а также периодическая очистка пылесосом снаружи.

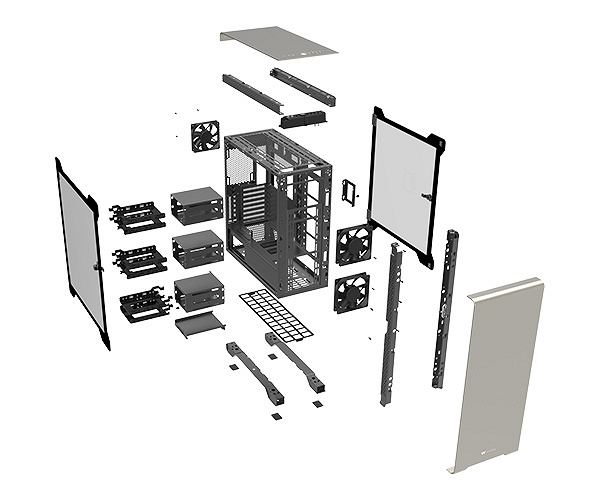

Конструкция

Шасси корпуса выполнено из стали толщиной около 1 мм и имеет достаточно высокую жесткость, что обусловлено использованием тяжелых внешних панелей из закаленного стекла толщиной 4 мм.

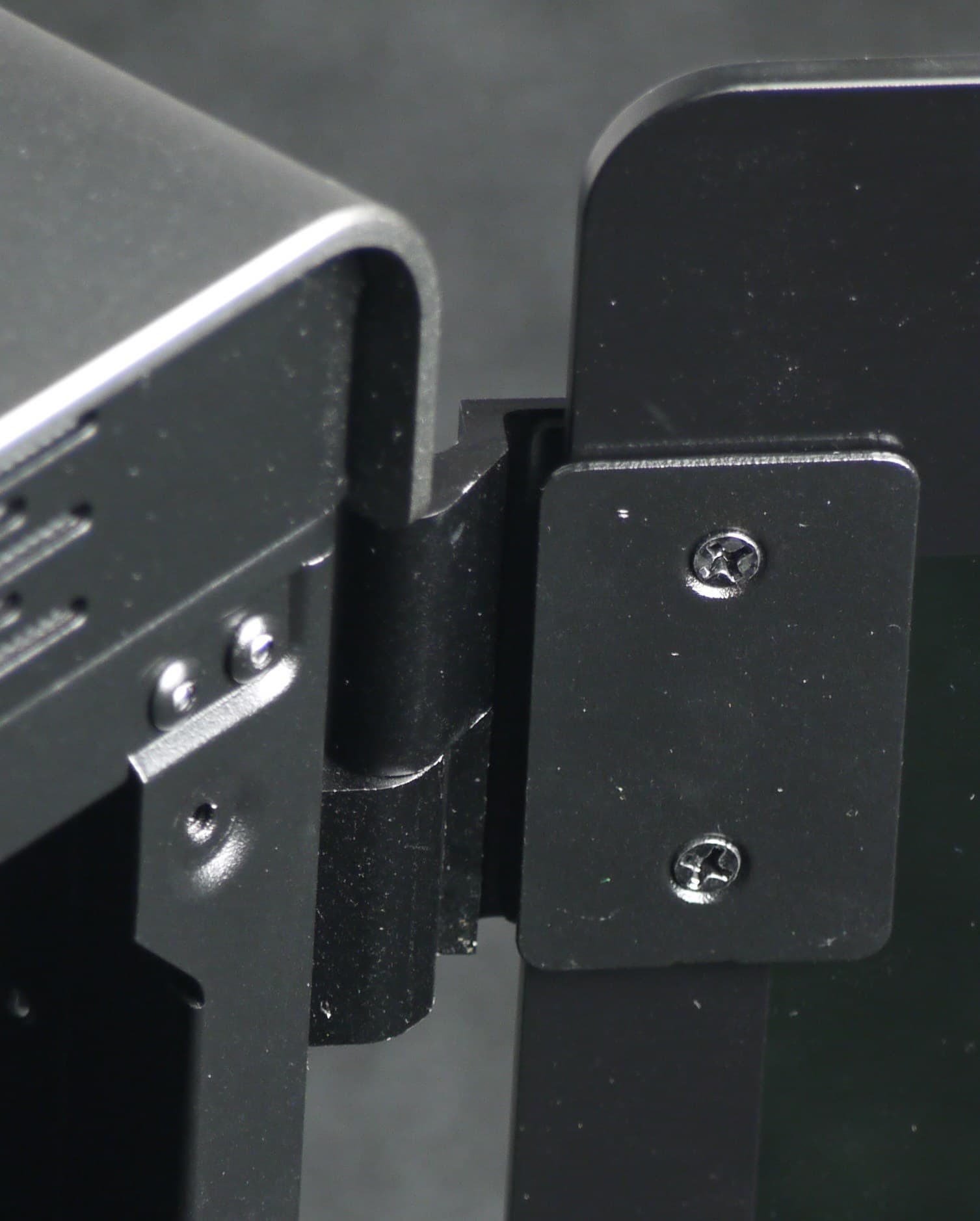

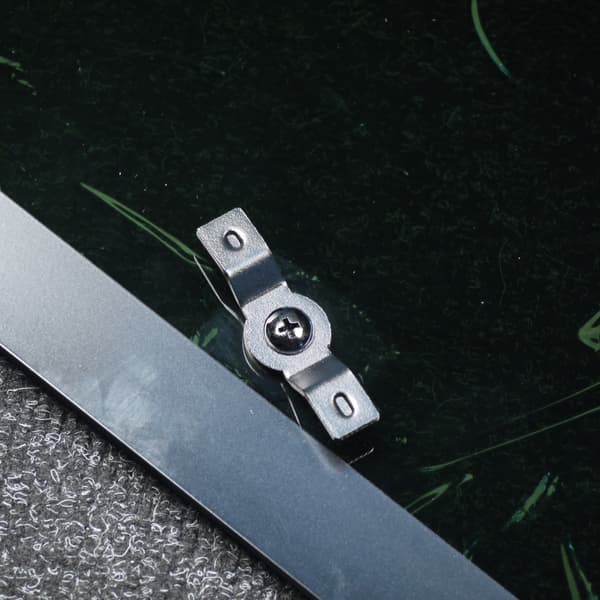

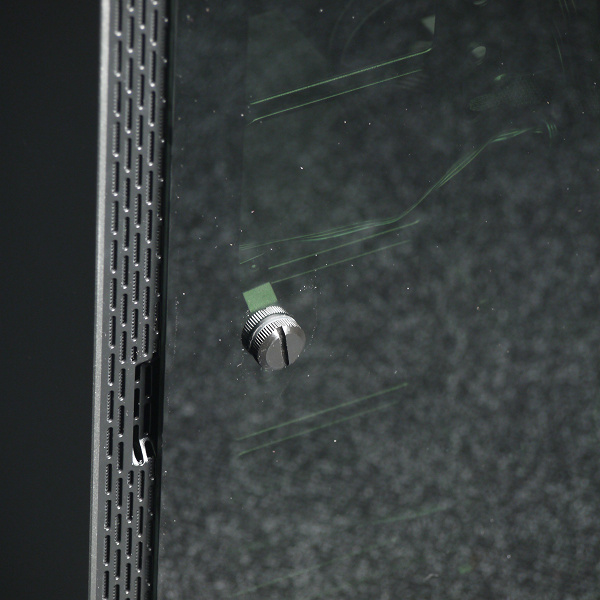

Боковые стенки тут стеклянные без окантовки. Механизм открывания стенок распашной с углом открытия около 235 градусов, подвес панелей осуществляется на разъемные петли со стороны задней стенки. Имеется механизм фиксации при помощи магнитов, а также запорный механизм поворотного типа на каждой из дверей.

Несмотря на то что в механизме фиксации дверей предусмотрены амортизаторы, их эффективность оставляет желать лучшего, так как при соприкосновении двери и шасси хорошо различим звук удара. Вина в этом лежит преимущественно на амортизаторах, которые лишь чуть толще обычной изоляционной ленты из ПВХ.

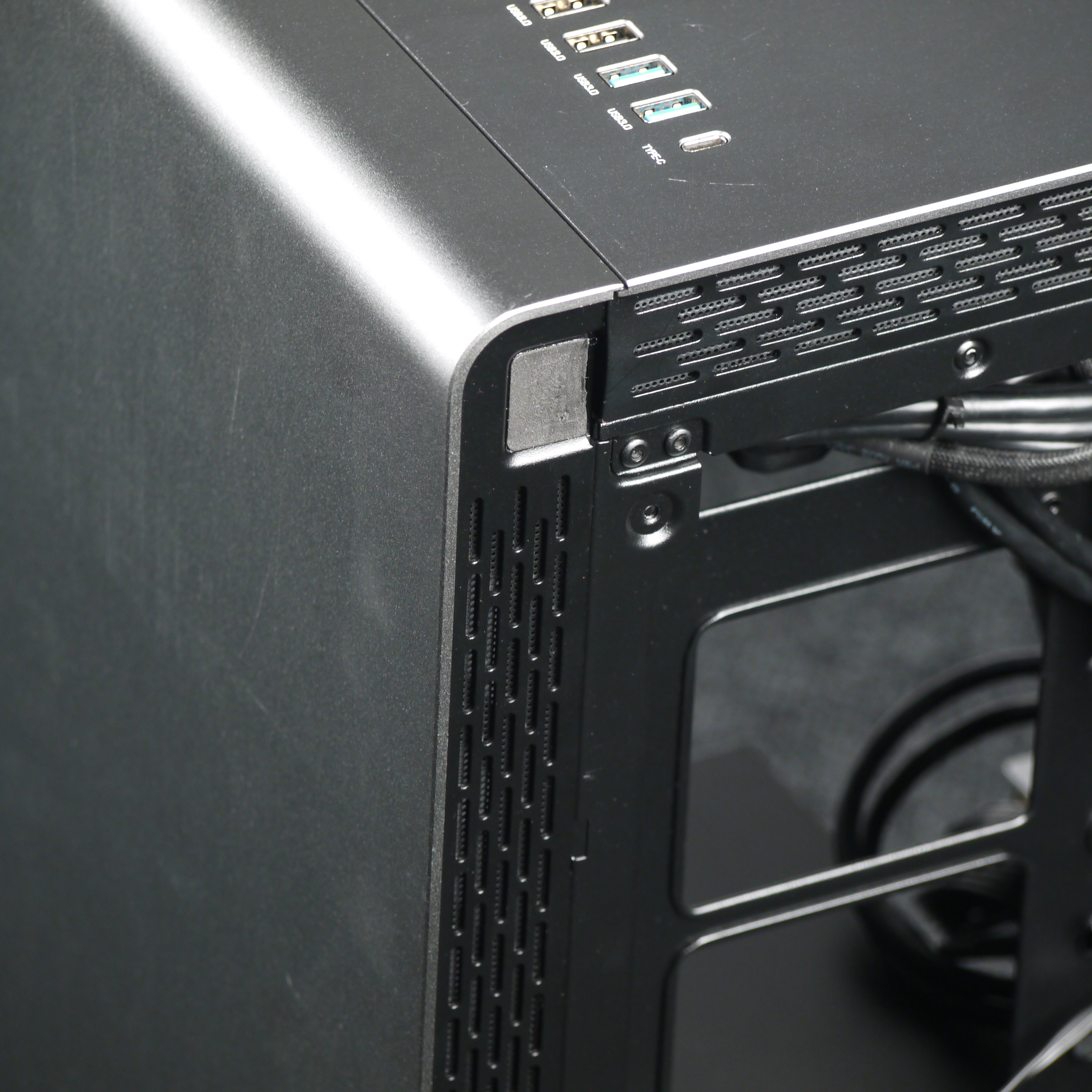

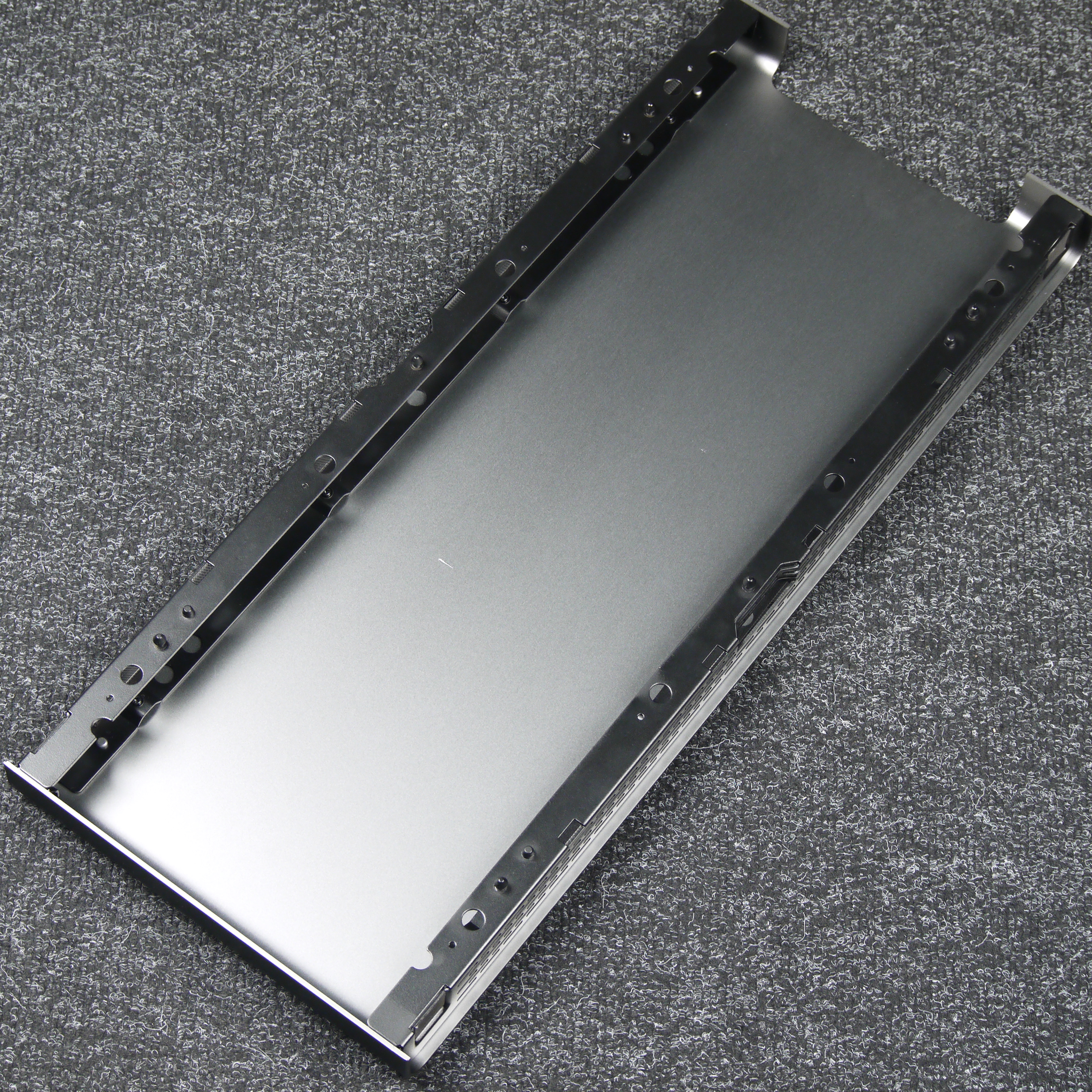

Передняя и верхняя панели имеют схожую конструкцию, представляющую собой комбинацию из стальной рамы и накладки из алюминиевого сплава. Крепление панелей осуществляется стандартным способом — за счет распорных элементов конусной формы, которые вставляются в соответствующие отверстия в шасси. Ничего откручивать тут не надо.

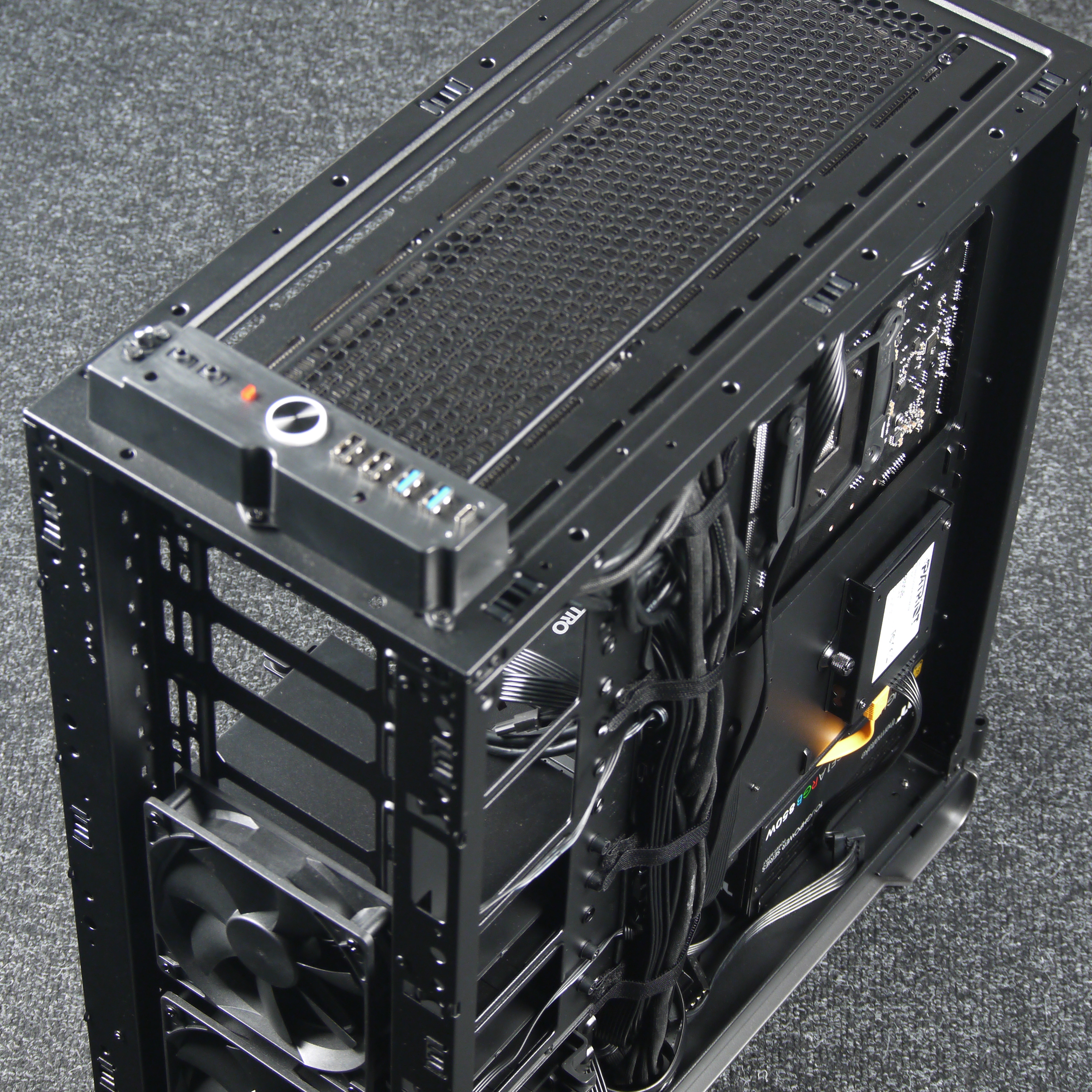

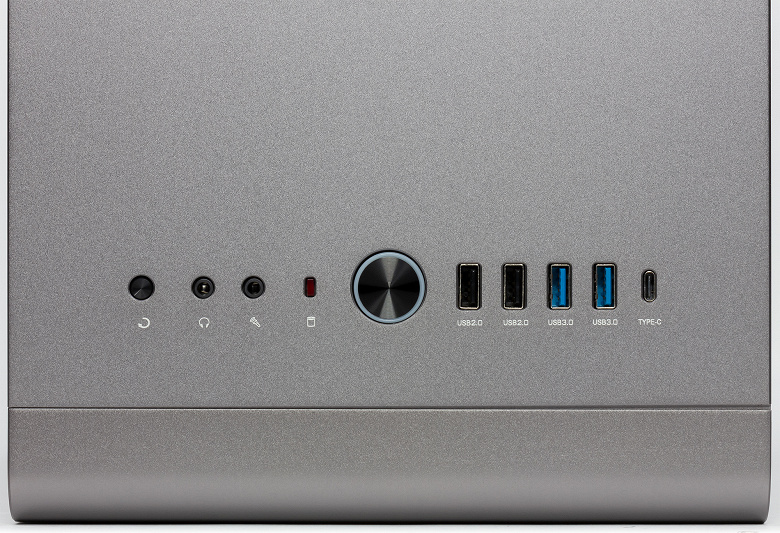

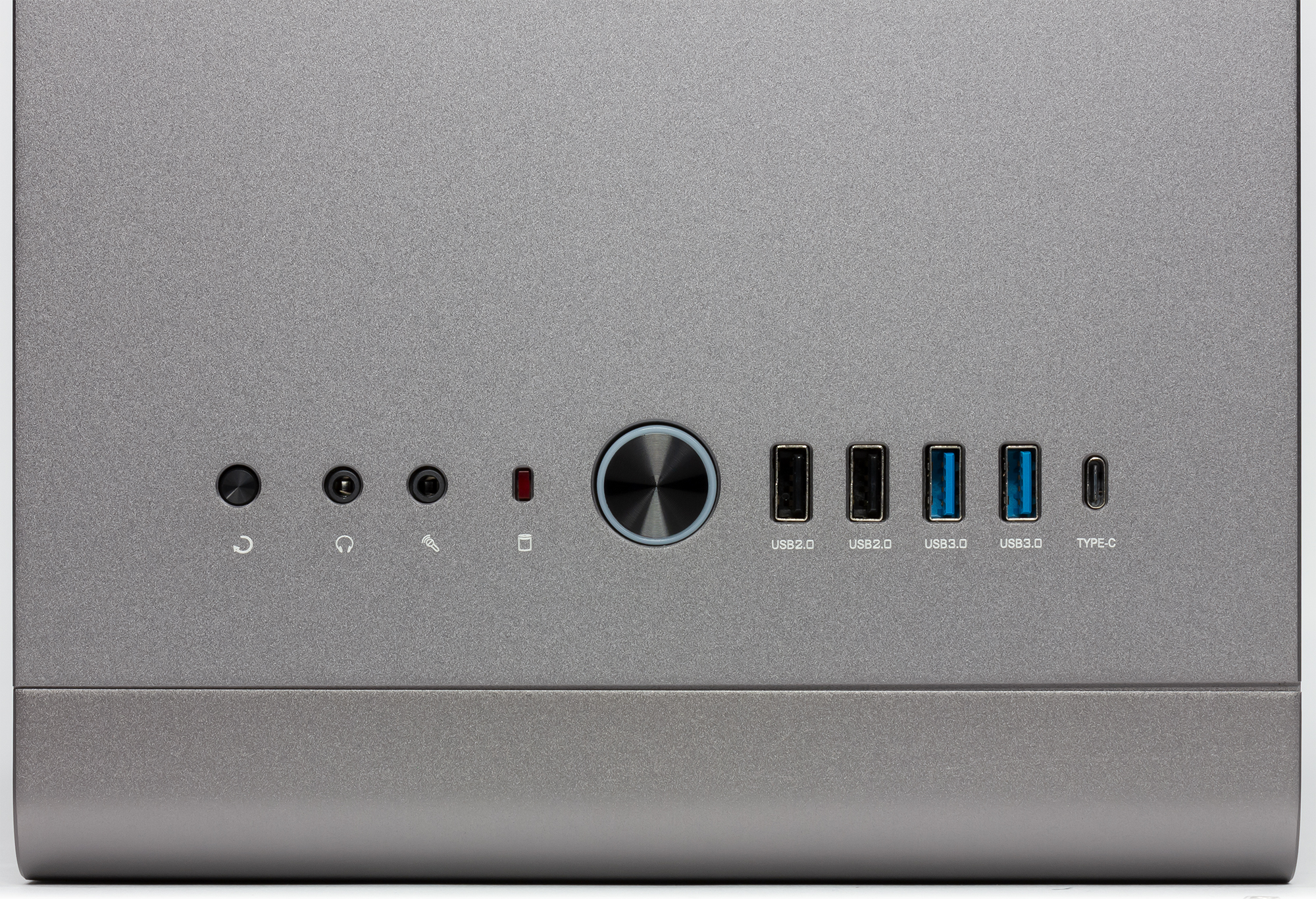

Органы управления и коммутации размещены на верхней стенке корпуса в передней ее части. Они представлены внушительным набором: два порта USB 3.0, два порта USB 2.0, один порт USB 3.0 Type-C и два аудиоразъема (для наушников и микрофона). Расстояние между портами USB такое, что позволяет использовать как минимум пару широких устройств. Также тут присутствуют кнопка включения с опоясывающим индикатором питания голубого цвета, индикатор активности накопителей красного цвета и кнопка перезагрузки.

Базируется корпус на опорных элементах из алюминиевого сплава с накладками из резиноподобного материала толщиной около 3 мм.

Накопители

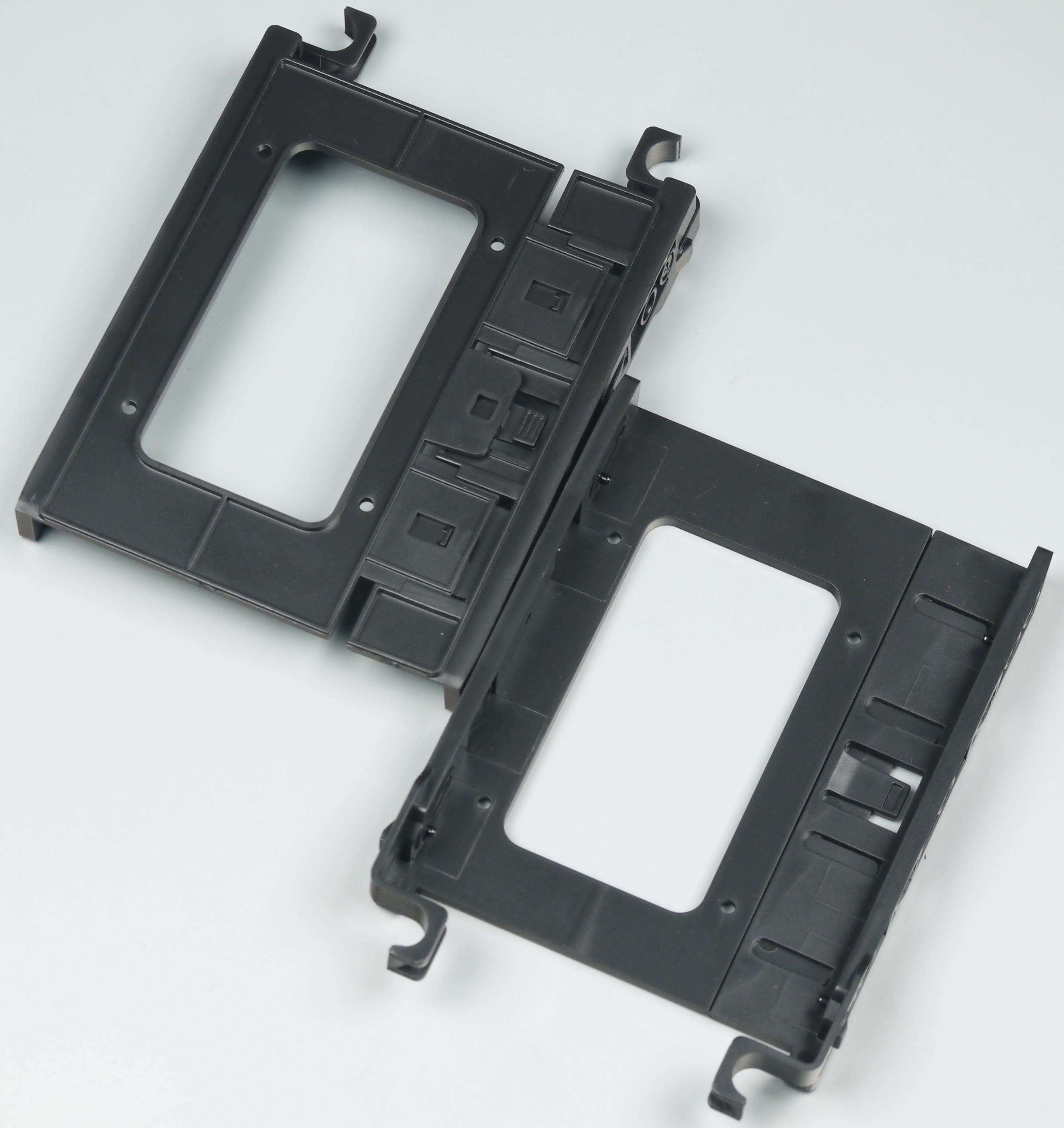

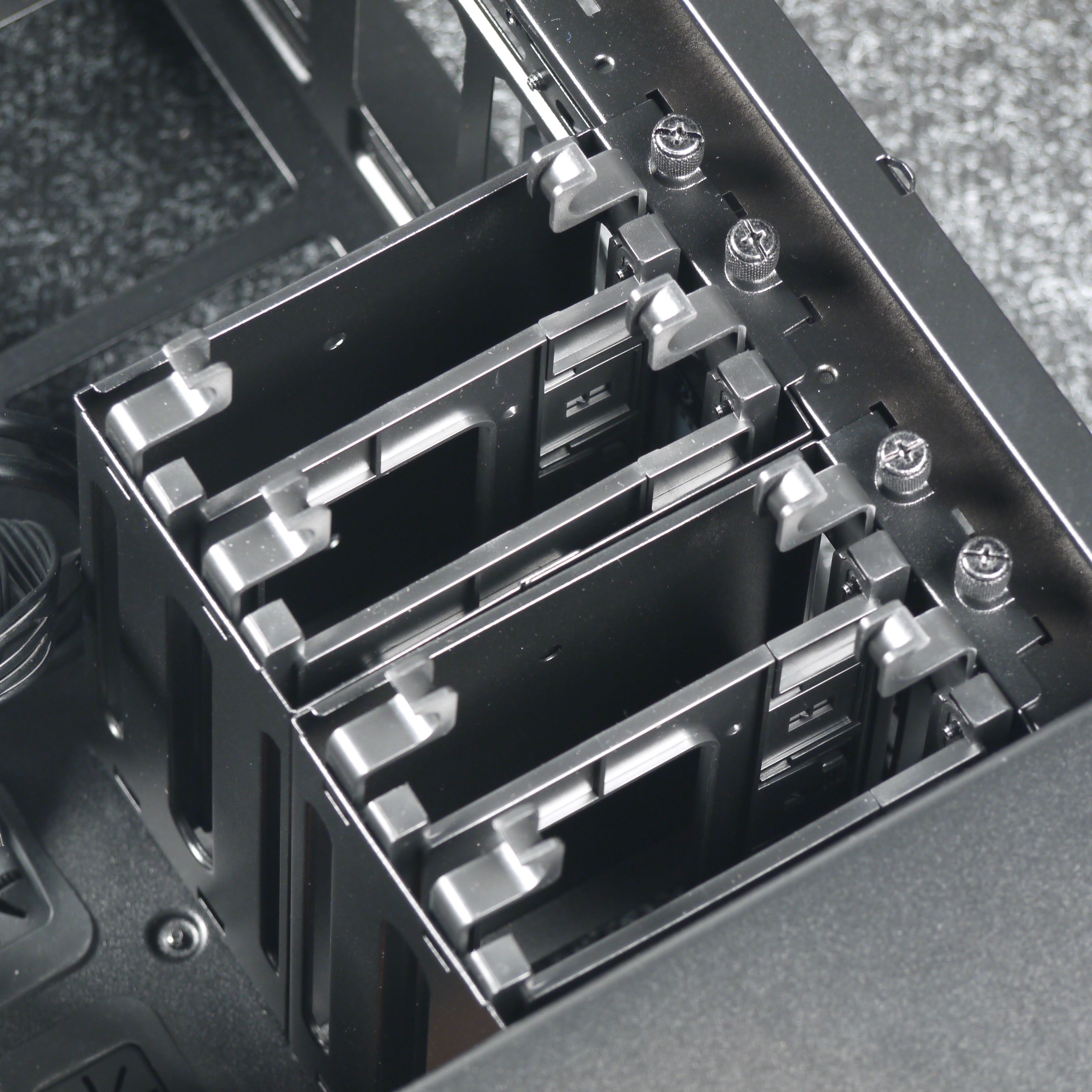

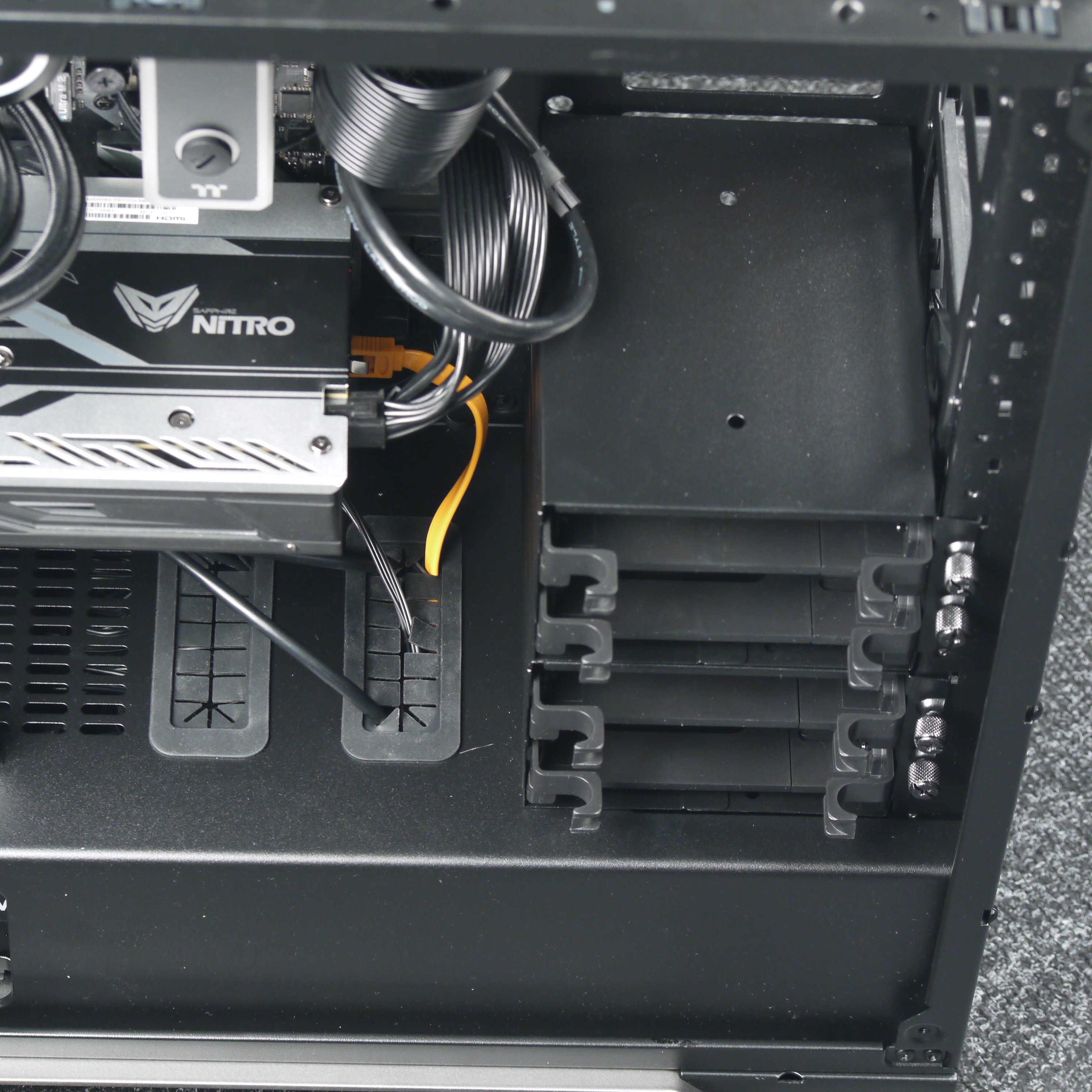

Полноразмерные жесткие диски устанавливаются в предназначенные для них отсеки через пластиковые рамки. Диск крепится к ним с помощью четырех штырей. Фиксируются рамки простым защелкиванием, надежность крепления достаточно высокая. Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно. В данном случае рамки используются раздвижные, с защелкой с внешней стороны.

Верхний отсек состоит из двух частей, каждая из которых рассчитана на установку двух накопителей, при необходимости можно демонтировать любую из них или обе. Нижний отсек имеет аналогичную конструкцию и представляет собой половину от верхнего отсека.

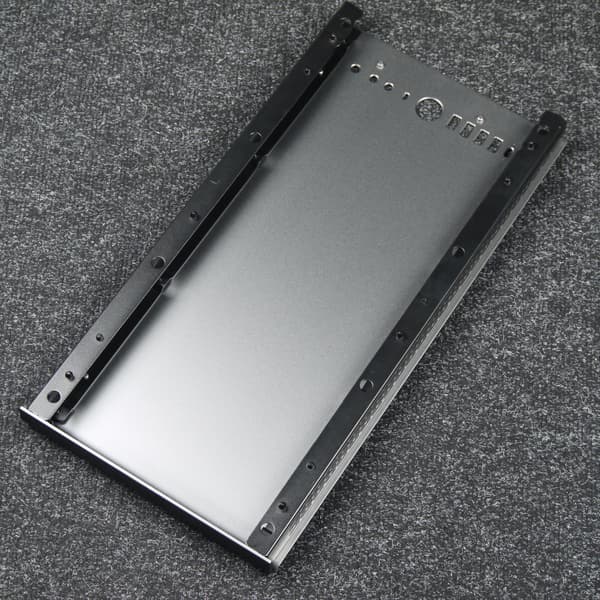

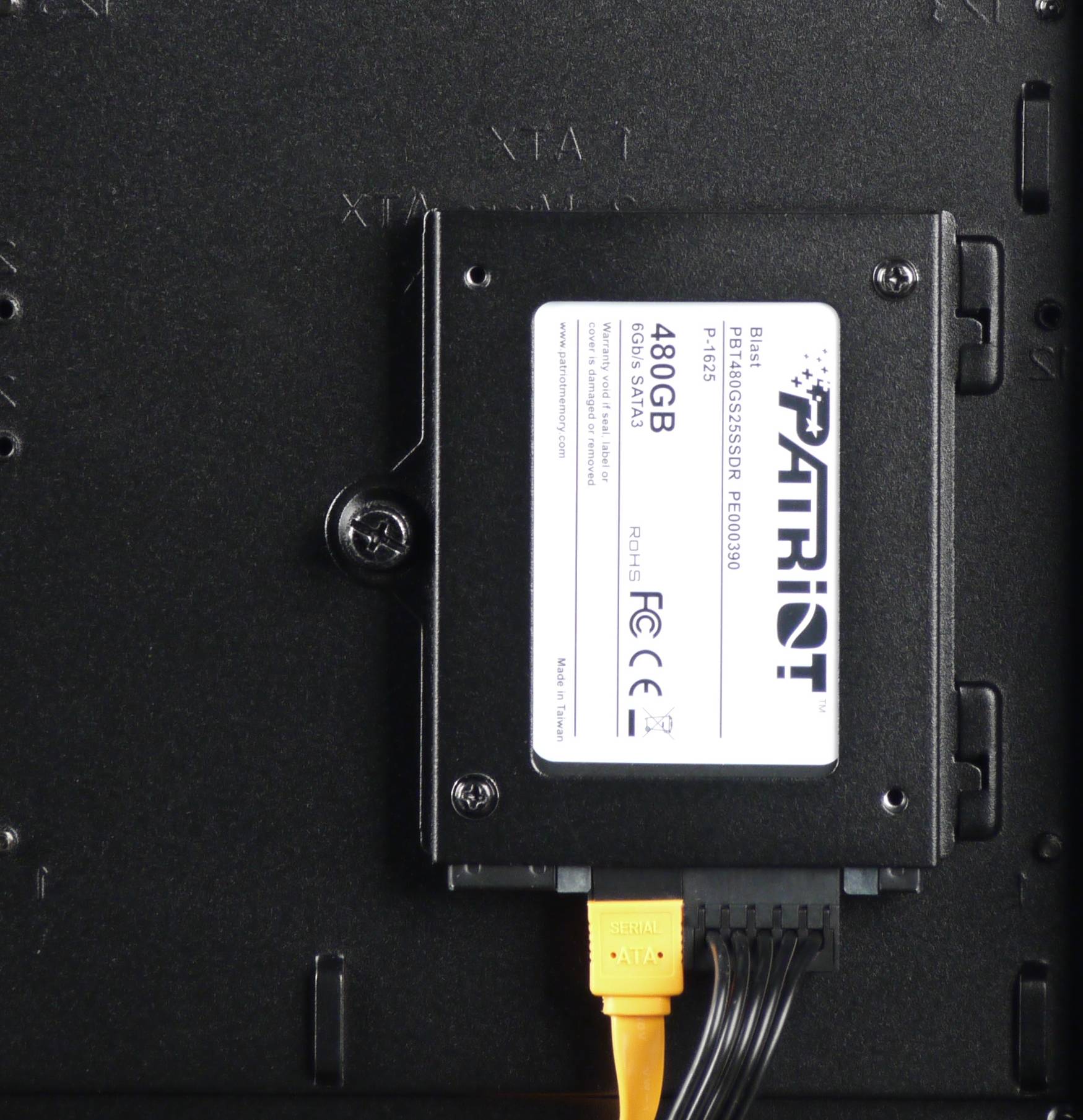

Для накопителя формата 2,5 дюйма предусмотрен контейнер, который установлен на обратной стороне основания для системной платы. Крепление контейнера — на винтах. Отметим, что для установки в него накопителя не обязательно демонтировать контейнер, так как винты, фиксирующие накопитель, вкручиваются с лицевой стороны, что удобно.

Никакой амортизации для накопителей не предусмотрено. Но для передних отсеков имеется обдув, что позволяет собрать достаточно развитую дисковую подсистему.

Максимальное количество накопителей 3,5″ 6
Максимальное количество накопителей 2,5″ 7
Количество накопителей в передней корзине 6
Количество накопителей с лицевой стороны основания для системной платы нет
Количество накопителей с обратной стороны основания для системной платы 1×2,5″

Всего в корпусе можно установить 7 накопителей, 6 из которых могут быть формата 3,5 дюйма. Для них предусмотрена возможность обдува фронтальными вентиляторами.

Сборка системного блока

Для снятия боковых стенок необходимо открыть запоры на дверях, повернув их рукой или отверткой, затем распахнуть сами двери, преодолев сопротивление магнитов, после чего поднять их вверх, что приведет к размыканию петель. Все это делается довольно быстро и просто.

Верхняя и передняя стенки снимаются еще более простым способом: достаточно потянуть их рукой в сторону от корпуса.

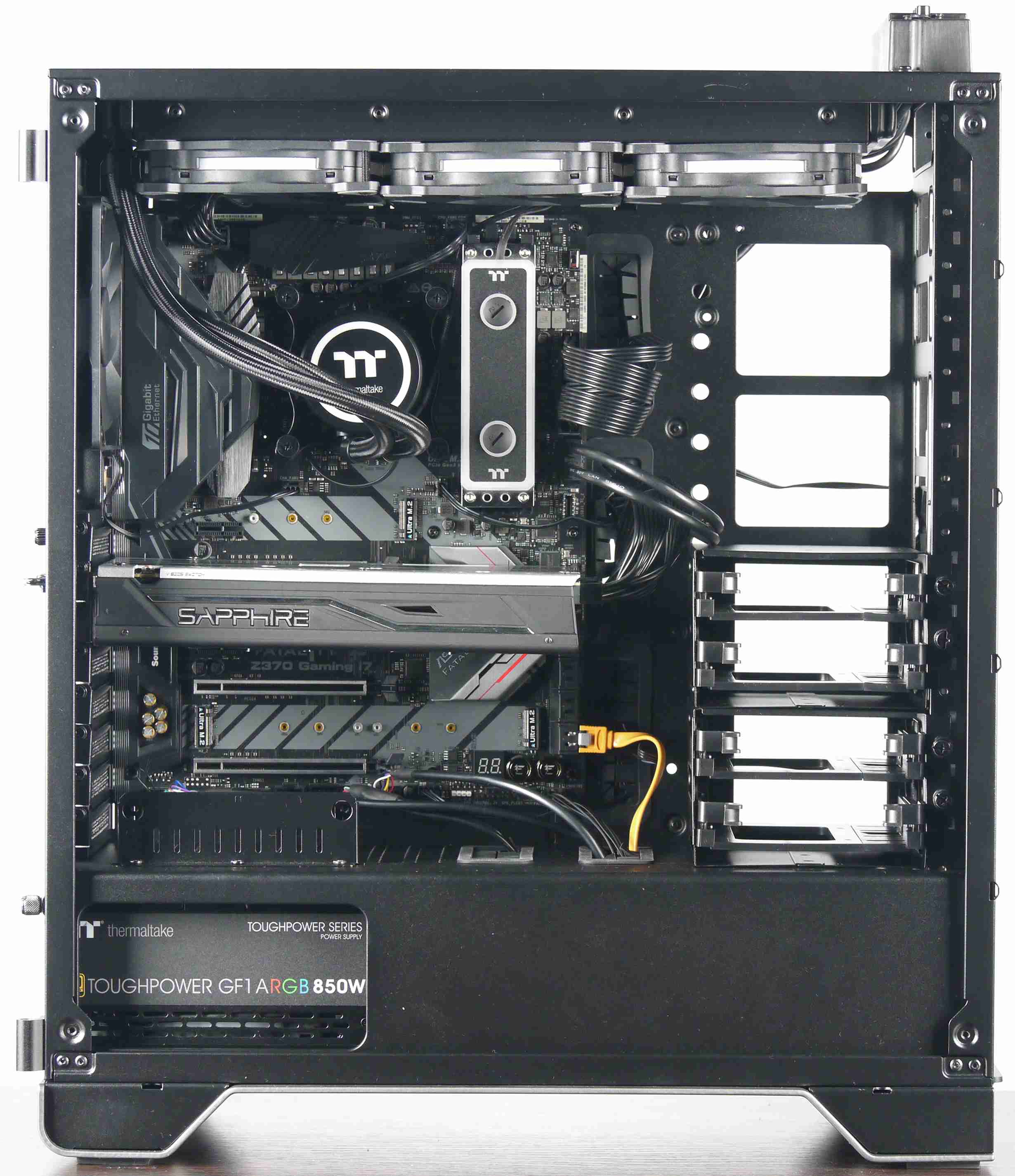

Все стойки для монтажа системной платы заранее проставлены производителем исходя из размеров стандартной платы формата ATX шириной 244 мм. Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

Для установки блока питания необходимо в первую очередь демонтировать стальную рамку с задней стенки корпуса, которая фиксируется четырьмя винтами с накатной головкой с противосъемной нарезкой. Блок питания прикручивается к рамке четырьмя винтами, заводится в корпус, после чего рамка прикручивается обратно. Возможна двухсторонняя установка БП: вентилятором вниз или вверх.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 160
Глубина отсека системной платы 180
Глубина отсека для прокладки проводов 30
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 60
Расстояние от платы до верхней стенки шасси 60
Длина основной видеокарты 290 (410)
Длина дополнительной видеокарты 290 (410)
Длина блока питания 220
Ширина системной платы 244

Сам блок питания может быть любого разумного размера, но лучше ограничиться источником питания с длиной корпуса не более 180 мм, так как в этом случае останется больше места для укладки проводов.

В корпус можно установить процессорный кулер высотой до 160 мм: расстояние от основания для системной платы до противоположной стенки составляет около 180 мм.

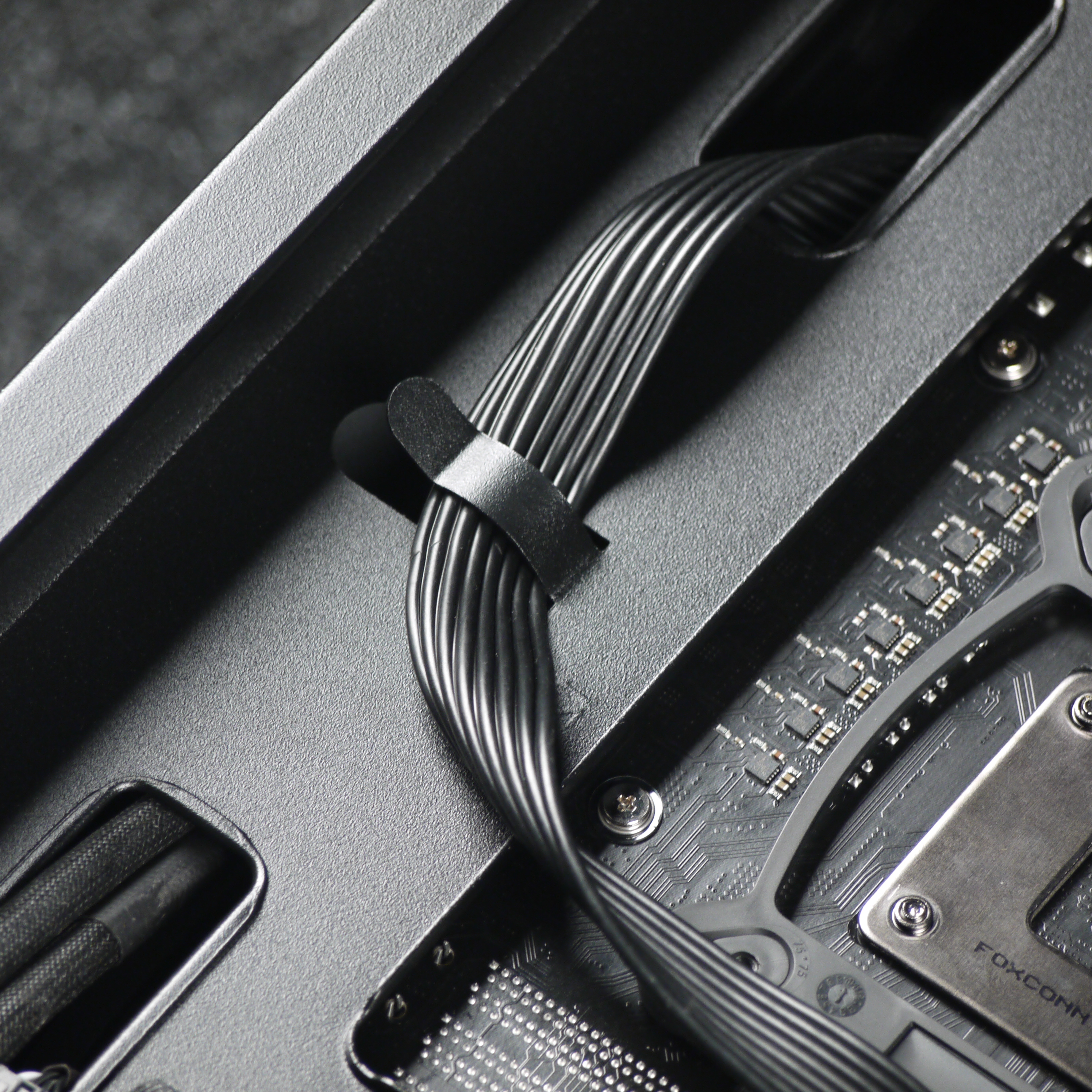

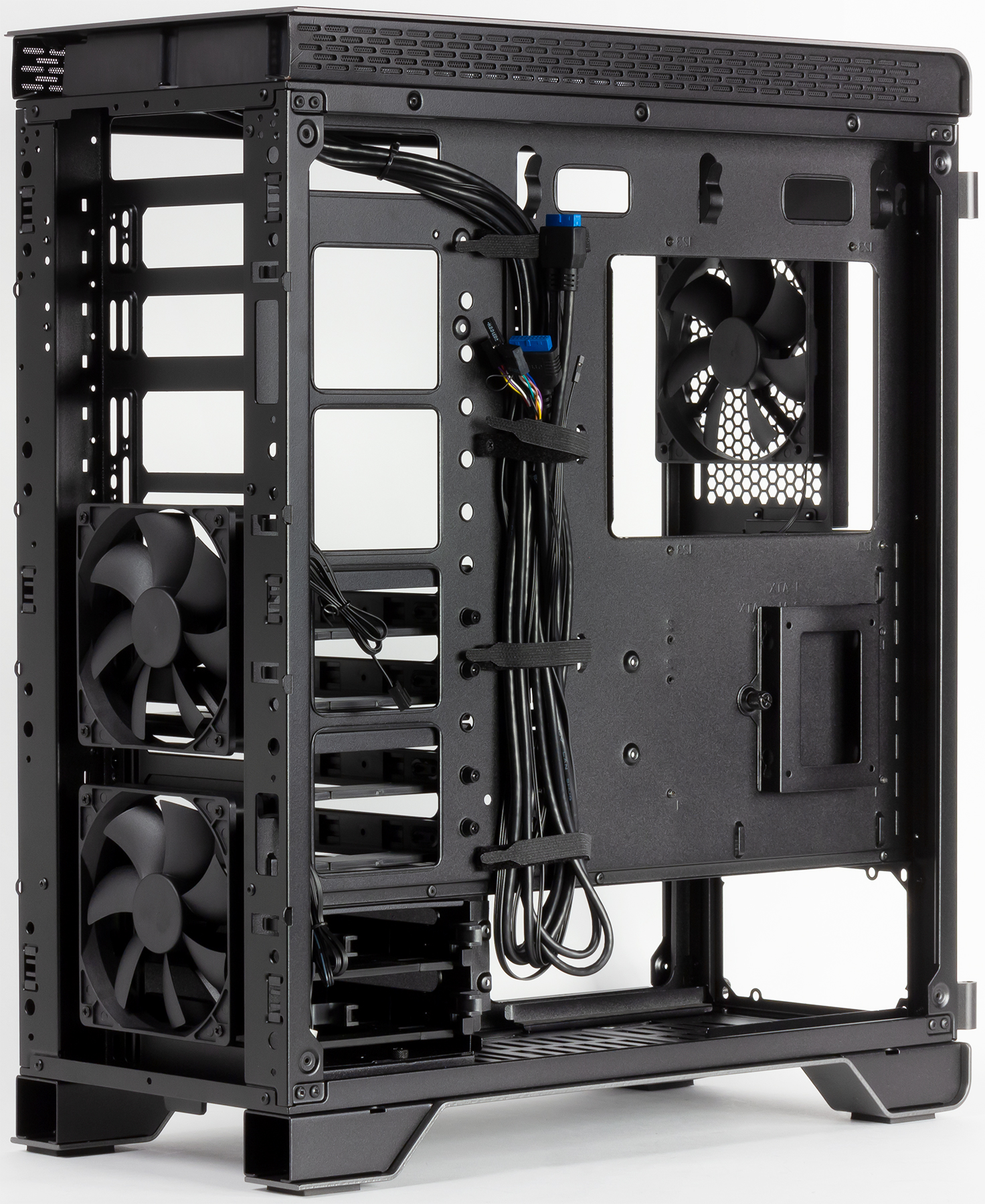

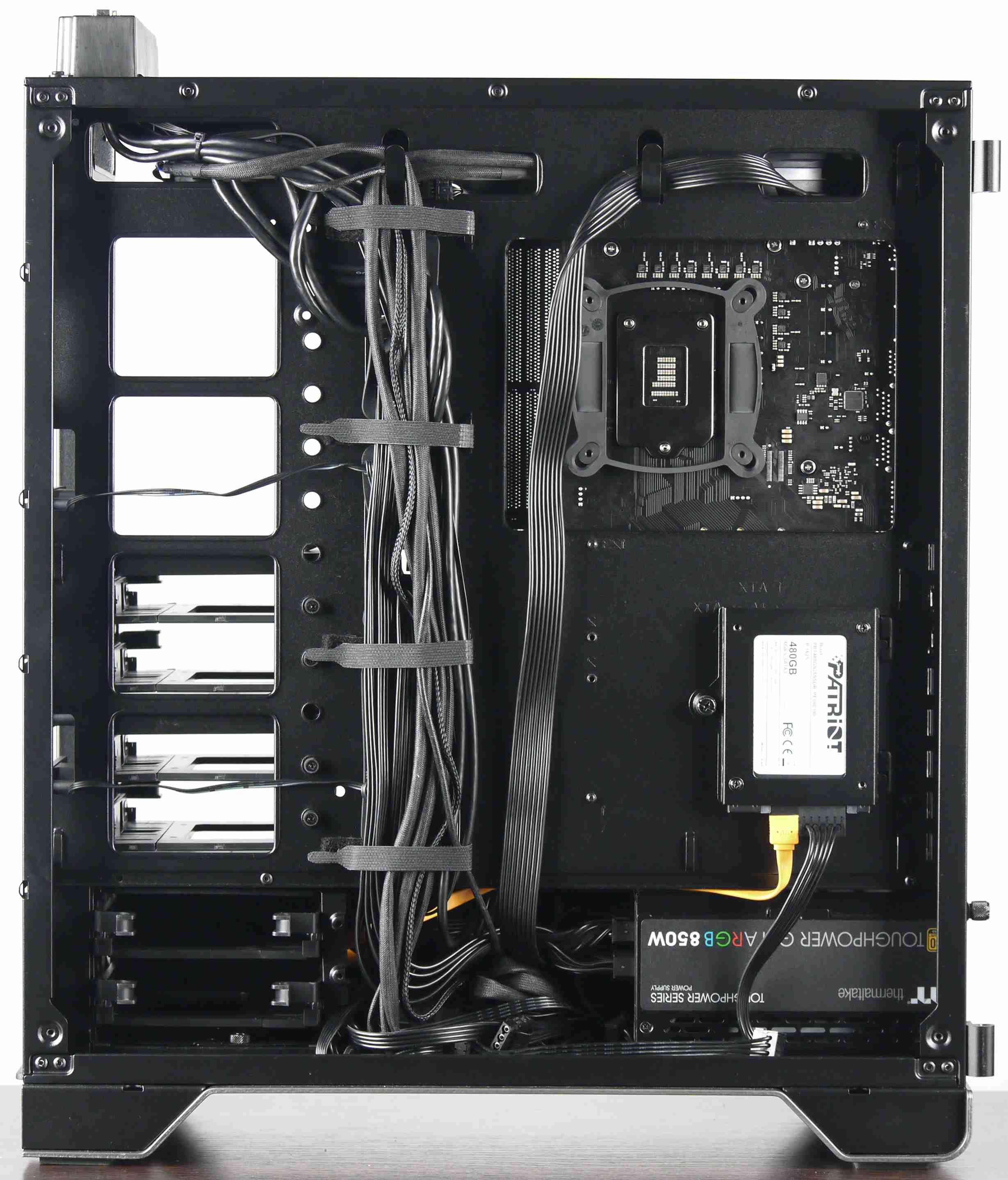

Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны. Также в корпусе предустановлено несколько многоразовых нейлоновых стяжек с застежками-липучками, что облегчает сборку системного блока.

Есть также монтажные зажимы, которые выполнены в виде полукруглой скобы. В большинстве случаев никаких дополнительных материалов для скрутки и фиксации проводов тут не потребуется, что удобно.

Стоит отметить, что монтажные отверстия для прокладки проводов есть не только на основании для системной платы, но и на кожухе блока питания, причем отверстия там тоже полноразмерные и с лепестковыми мембранами, их удобно использовать для прокладки проводов к нижним разъемам на системной плате.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину 41 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. В штатном положении размер видеокарты ограничен значением около 290 мм. Это не должно доставить проблем в большинстве случаев, так как основная масса видеокарт не превышает в длину 280 мм.

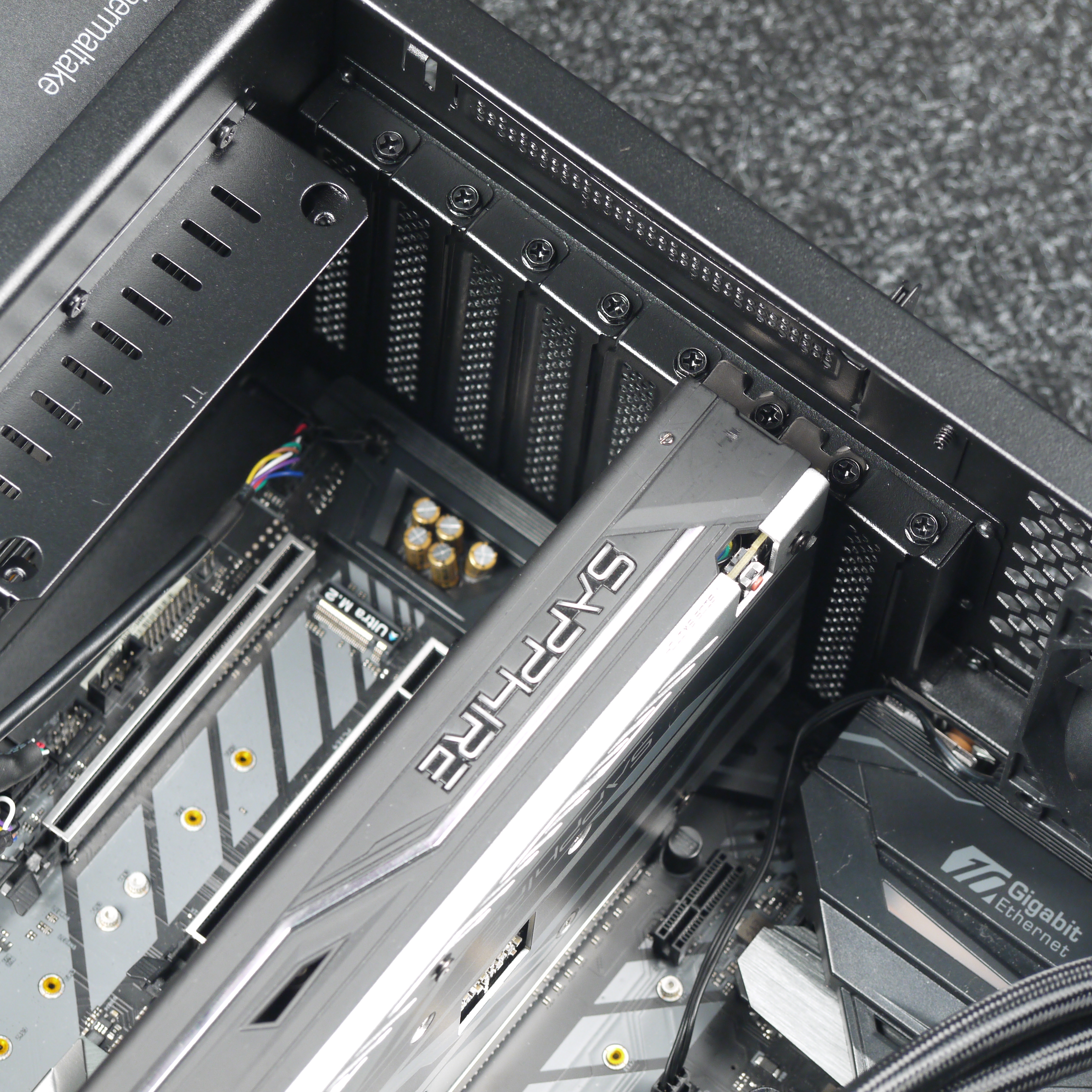

Система фиксации тут самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку. Здесь все весьма удобно и без изысков.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами. USB Type-C здесь подключается разъемом старого типа с колодкой 10×2, как у обычного разъема USB 3.0.

Акустическая эргономика

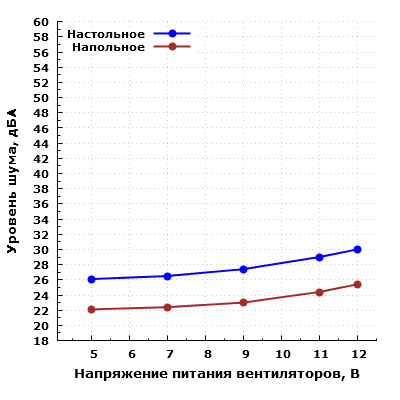

Уровень шума системы охлаждения изменяется от 26,1 до 30 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В уровень шума находится на пониженном уровне при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума лишь немного возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от 26,5 дБА до 29 дБА, что соответствует пониженному уровню относительно типичных значений для жилых помещений в дневное время суток. И даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

Итоги

Корпус получился удачный: лаконичный внешний вид и удобный процесс сборки системы дополняют друг друга, что встречается не так уж часто. Есть некоторые претензии к системе вентиляции: отсутствие возможности централизованного управления вентиляторами, которых установлено три штуки, и не очень удобные пылевые фильтры. Установка полноразмерных дисков реализована тоже бюджетно, никакой амортизации не предусмотрено, зато есть их обдув.

Стоит отметить, что разработчикам удалось сделать корпус, в котором действительно удобно собирать системный блок. При этом они не усложнили конструкцию лишними элементами, которыми часто нагружают решения, позиционируемые выше среднего сегмента, что приводит к усложнению процесса сборки, а прочие эффекты от таких нововведений не всегда очевидны. Здесь ничего подобного нет — корпус сделан вполне добротно, в лучших традициях старых моделей. Правда, стеклянные стенки понравятся не всем, но это тренд сезона. К сожалению, варианта со стальными стенками производитель не предлагает.

За интересное внешнее исполнение корпус получает нашу редакционную награду за текущий месяц.

В заключение предлагаем посмотреть наш видеообзор корпуса Thermaltake A500 Aluminum Tempered Glass Edition:

Наш видеообзор корпуса Thermaltake A500 Aluminum Tempered Glass Edition можно также посмотреть на iXBT.video
