С продукцией под собственной торговой маркой компании Super Flower мы встречаемся редко — за последние годы нам довелось тестировать лишь по-настоящему топовый Leadex Titanium 1600W. Также мы время от времени тестируем OEM-продукцию Super Flower, в том числе под маркой Chieftec. Сегодня у нас на тестах очередная разработка компании с бабочкой на борту — Leadex Titanium 750W (SF-750F14HT). Дизайн коробки решен в бело-серой гамме, что, видимо, символизирует наличие у данного продукта сертификата 80Plus Titanium. К сожалению, ручки для переноски тут нет, и подобная ситуация вполне типична для современных блоков питания независимо от их веса.

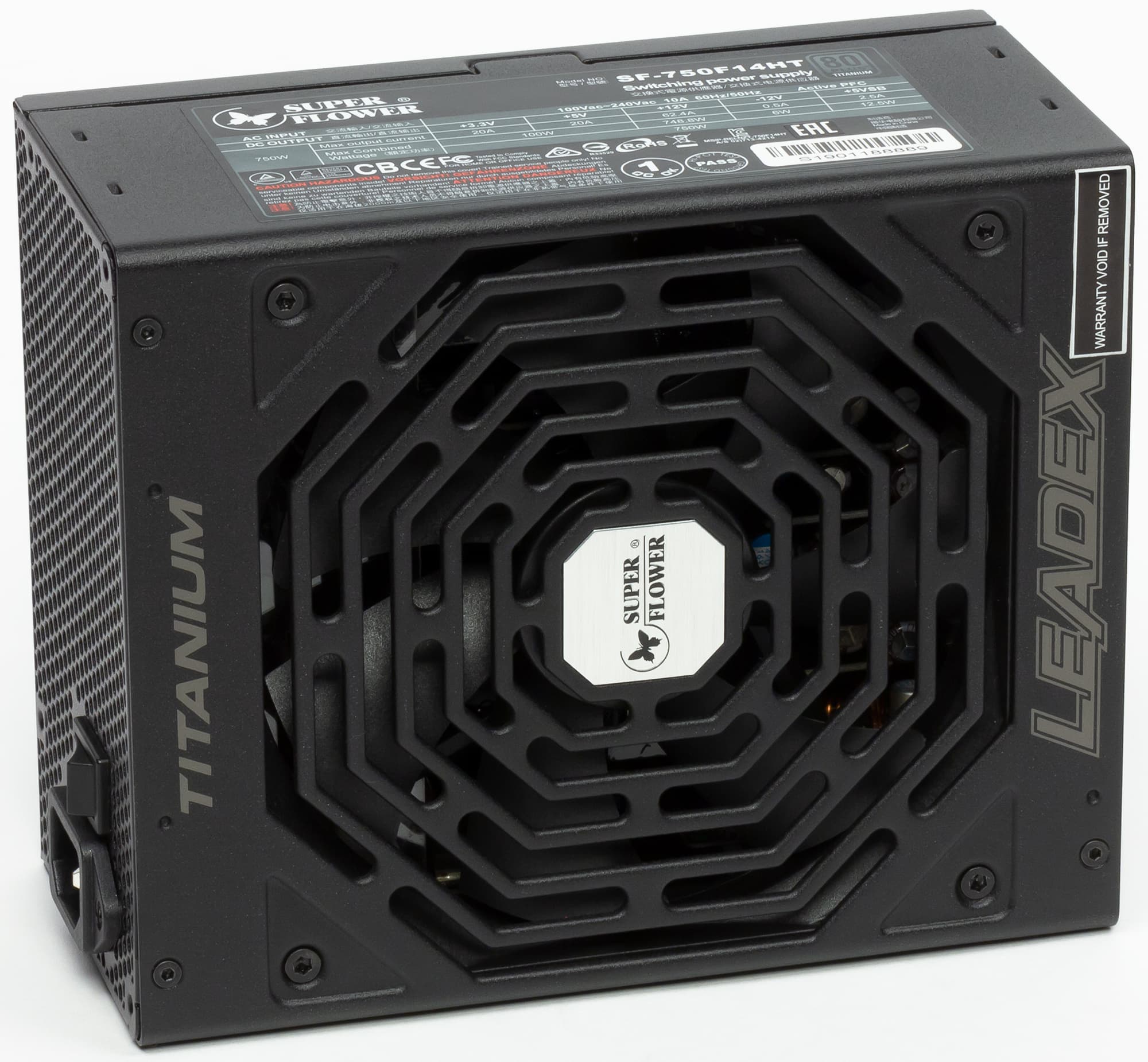

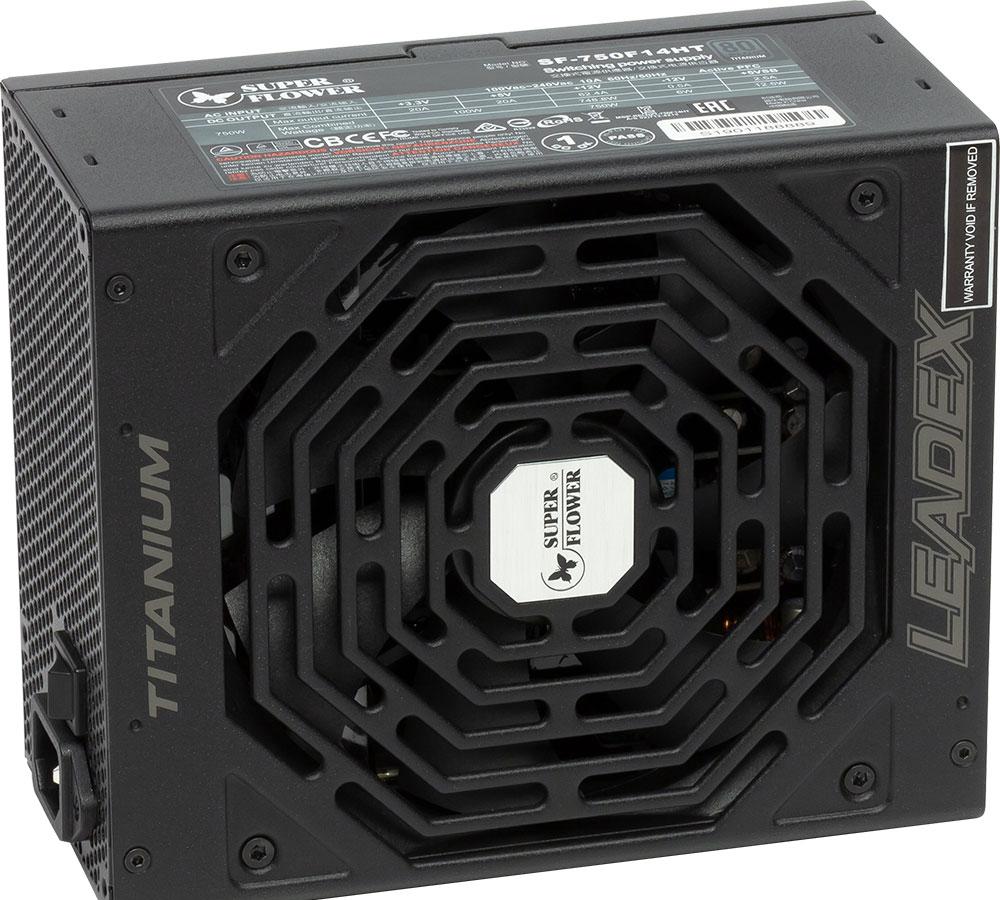

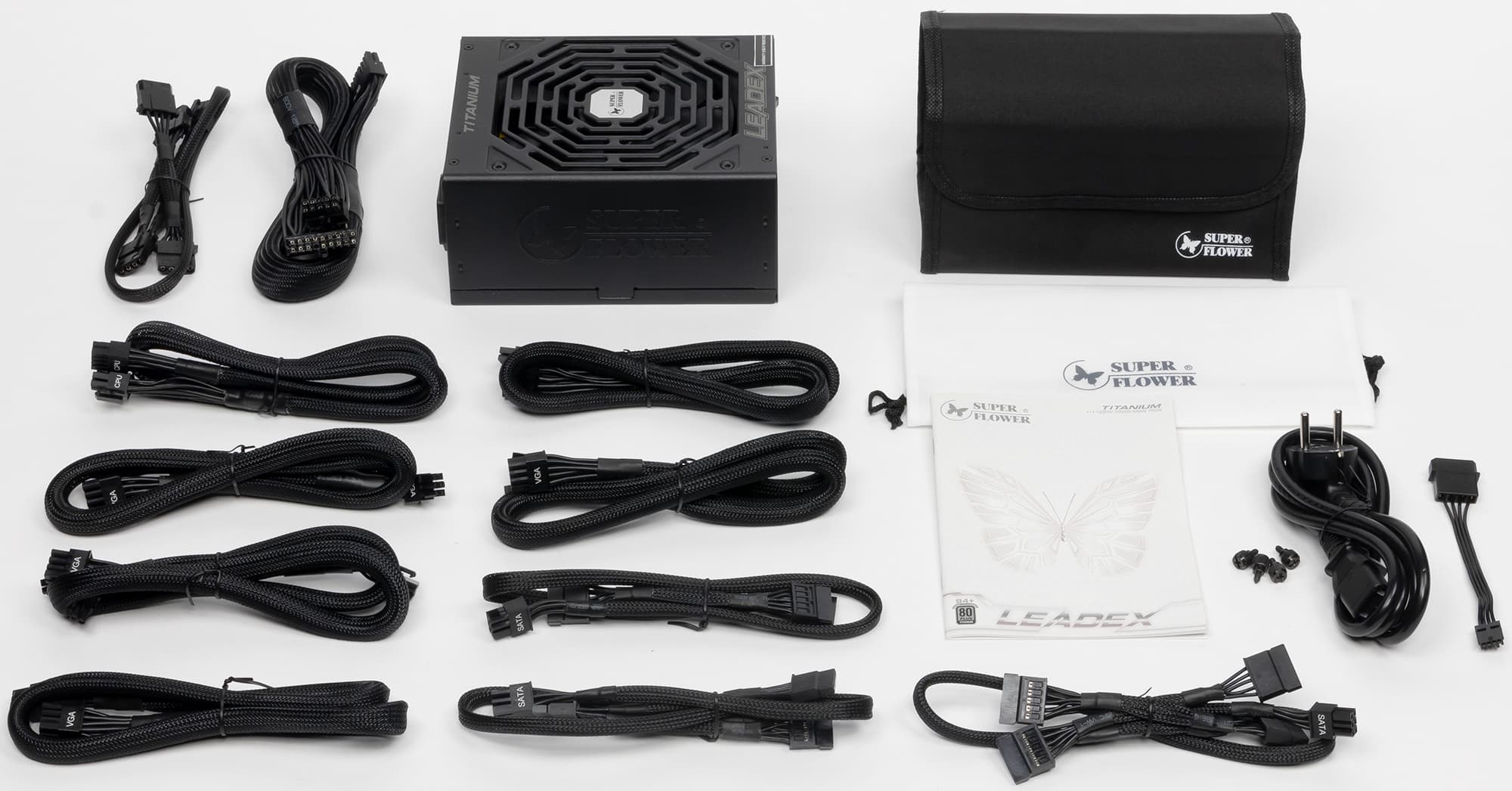

Корпус блока питания — черный вытянутый параллелепипед массой около 3 килограммов, имеющий матовое покрытие с мелкой фактурой.
Из оригинальных решений — наличие переключателя, который позволяет выбрать режим работы системы охлаждения: гибридный (с останавливающимся вентилятором) или обычный (с постоянно вращающимся вентилятором). Правда, размещен переключатель таким образом, что после установки блока питания в корпус он окажется внутри системного блока и добраться до него не всегда будет просто.
Характеристики

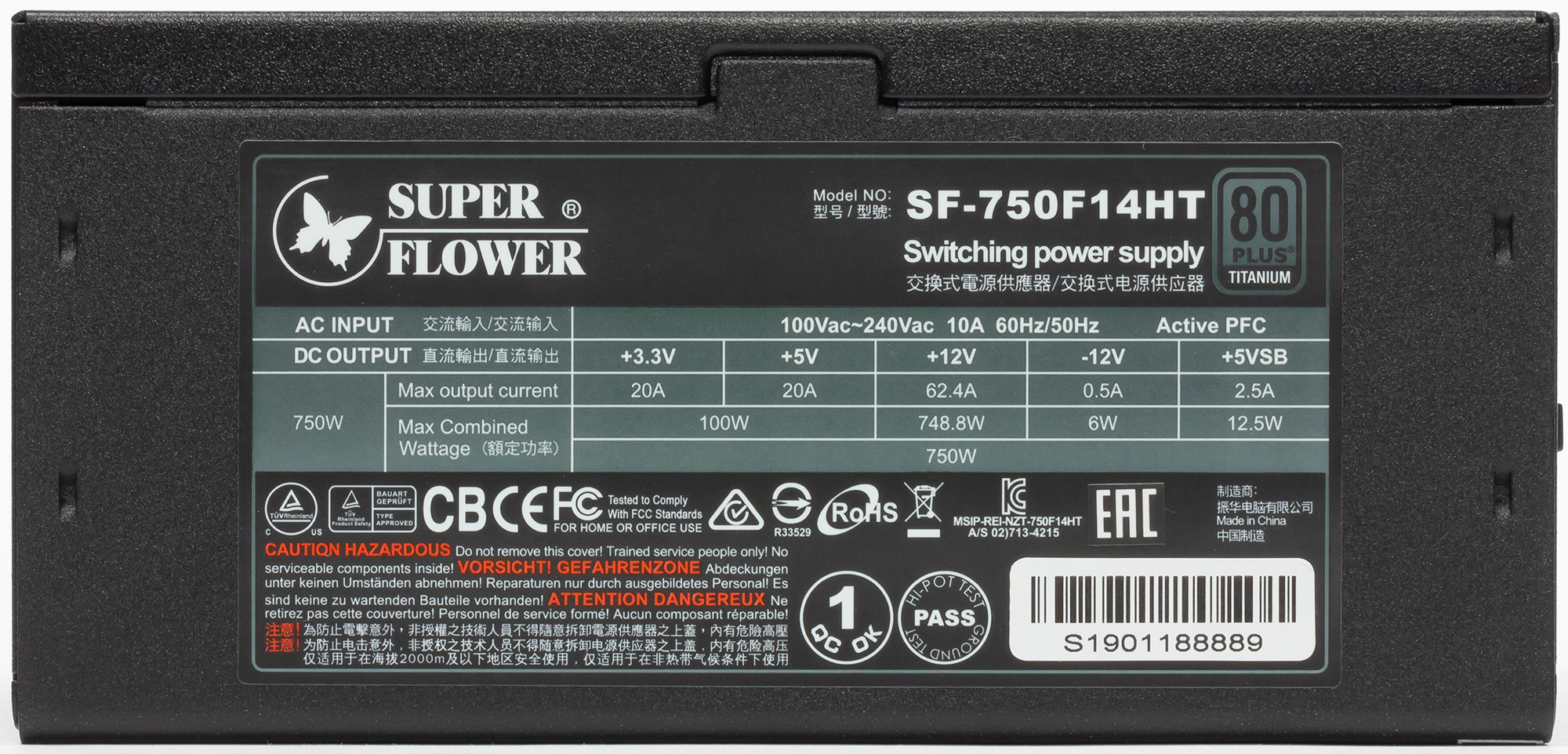

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 748,8 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет практически 100% (0,9984), что, разумеется, является отличным показателем.
Провода и разъемы
| Наименование разъема | Количество разъемов | Примечания |
|---|---|---|
| 24 pin Main Power Connector | 1 | разборный |
| 4 pin 12V Power Connector | — | |
| 8 pin SSI Processor Connector | 2 | разборные |
| 6 pin PCI-E 1.0 VGA Power Connector | — | |
| 8 pin PCI-E 2.0 VGA Power Connector | 6 | на четырех шнурах |
| 4 pin Peripheral Connector | 4 | эргономичные |
| 15 pin Serial ATA Connector | 10 | на трех шнурах |
| 4 pin Floppy Drive Connector | 1 | через переходник |
Длина проводов до разъемов питания
- до основного разъема АТХ — 60 см
- до процессорного разъема 8 pin SSI — 70 см
- до процессорного разъема 8 pin SSI — 70 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см, плюс еще 15 см до второго такого же разъема
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см, плюс еще 15 см до второго такого же разъема
- до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
- до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
- до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
- до первого разъема Peripheral Connector («молекс») — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

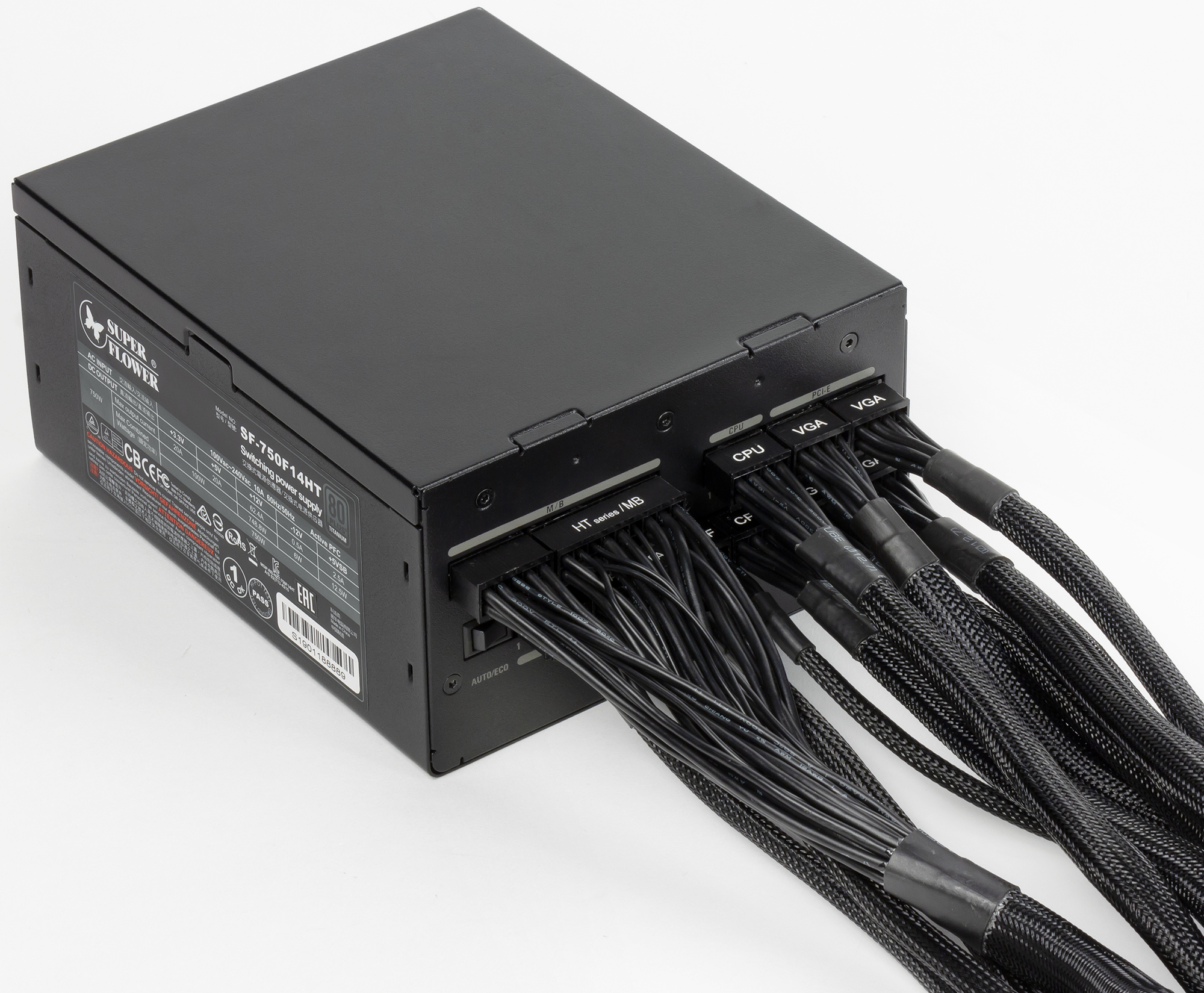

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.
Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 70 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.
Разъемов SATA Power достаточное количество, и размещены они на трех шнурах питания. Отдельно стоит отметить использование прямых, а не угловых разъемов, что гораздо удобнее при подключении накопителей, размещаемых на плоскости основания для системной платы и в других подобных местах.
Схемотехника и охлаждение
Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

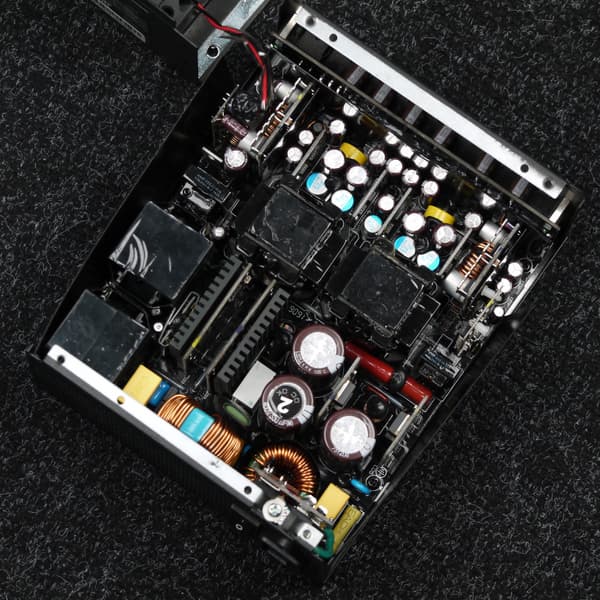

Размещение силовых полупроводниковых элементов вполне соответствует современным тенденциям: основная их масса размещена на дочерних платах, которые установлены вертикально. Ясно, что разработчики рассчитывали на получение максимального эффекта от конвекции, так как блок питания поддерживает режим работы с остановленным вентилятором, в котором данный эффект весьма востребован. Также во внутреннем объеме блока питания минимизировано количество проводных соединений — налицо оптимизация воздушных потоков, которая также призвана улучшить охлаждение элементов во время работы.

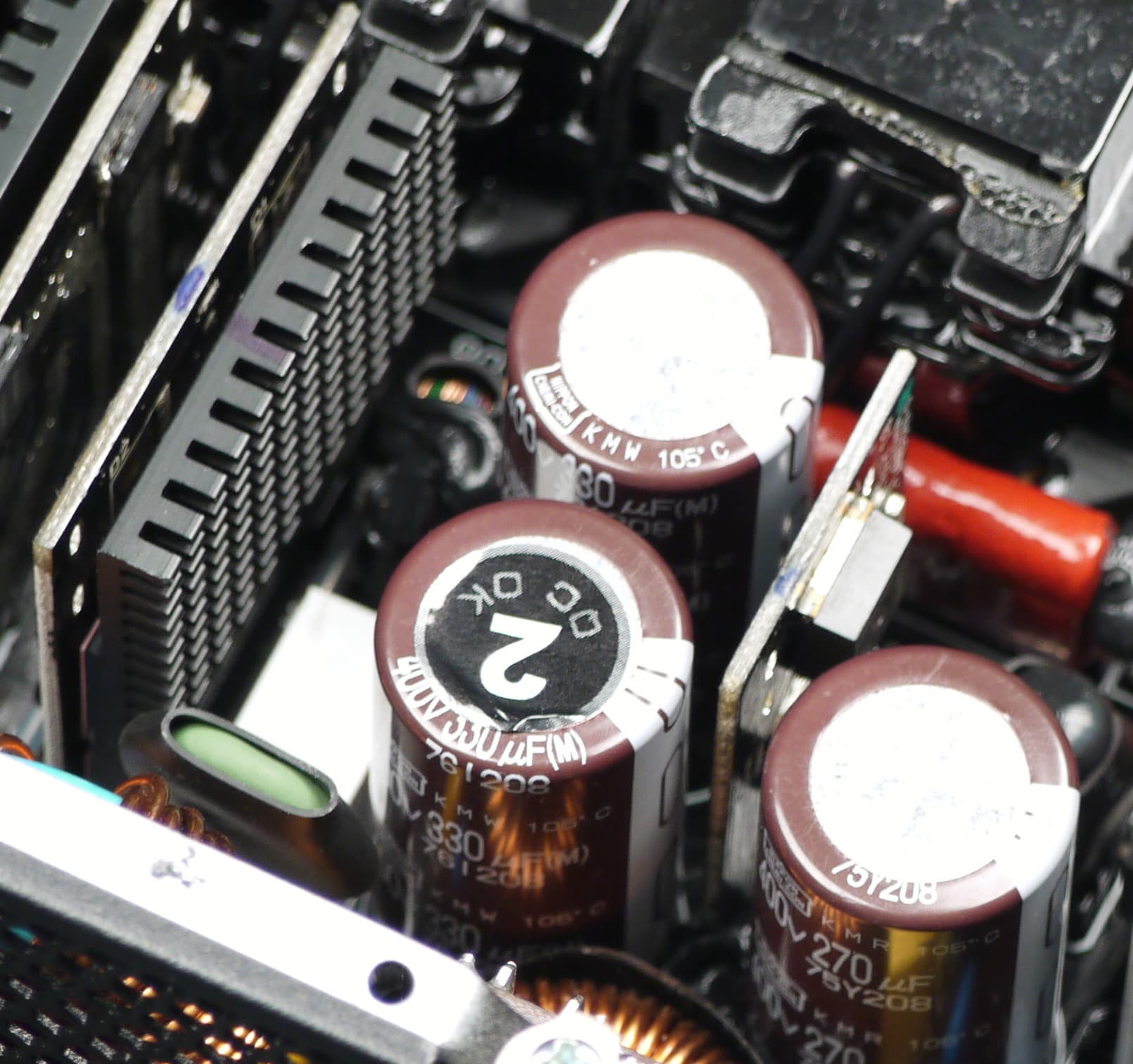

В блоке питания установлены исключительно конденсаторы, произведенные японскими компаниями — преимущественно это продукция Nippon Chemi-Con.

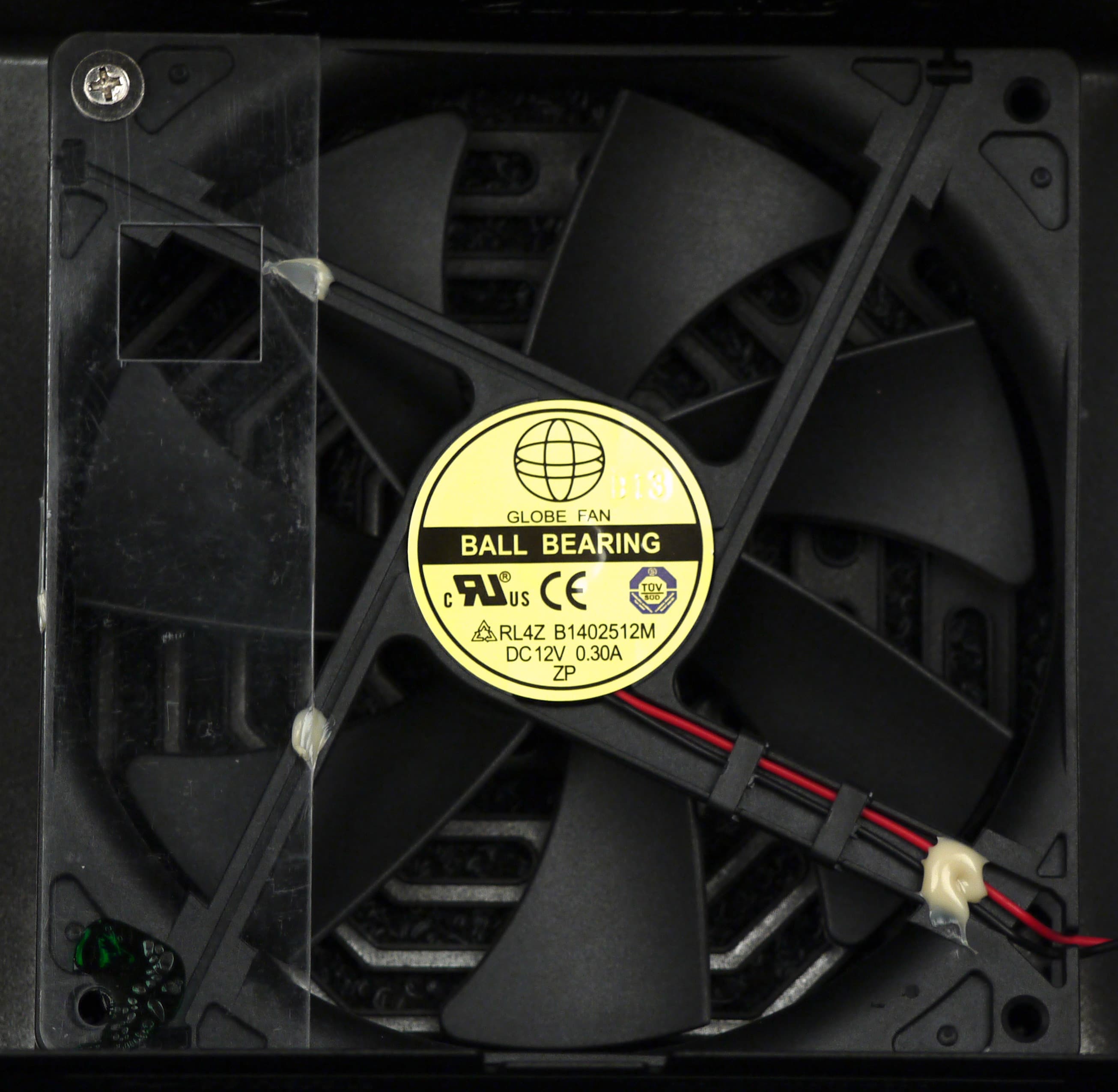

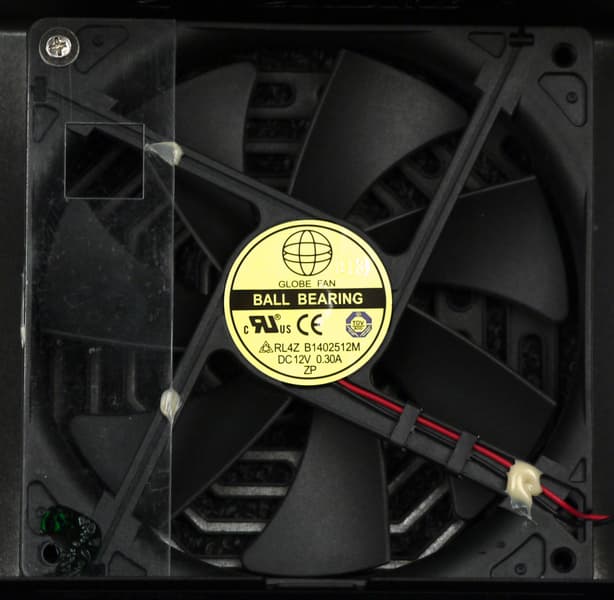

Под штампованной решеткой установлен вентилятор RL4ZB1402512M типоразмера 140 мм производства Globe Fan. Данная модель вентилятора основана на подшипнике качения и имеет максимальную скорость вращения 1200 об/мин. Подключение разъемное двухпроводное.
Измерение электрических характеристик
Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.
Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:
| Цвет | Диапазон отклонения | Качественная оценка |
|---|---|---|
| более 5% | неудовлетворительно | |
| +5% | плохо | |
| +4% | удовлетворительно | |
| +3% | хорошо | |
| +2% | очень хорошо | |
| 1% и менее | отлично | |
| −2% | очень хорошо | |
| −3% | хорошо | |
| −4% | удовлетворительно | |
| −5% | плохо | |
| более 5% | неудовлетворительно |
Работа на максимальной мощности
Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.
Заметных проблем выявлено не было. Все весьма достойно.
Кросс-нагрузочная характеристика

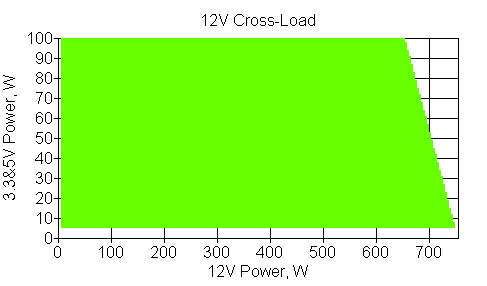

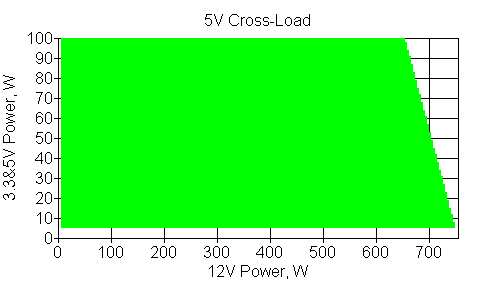

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения по каналу +12VDC не превышают 2% от номинала в сторону увеличения значений, что говорит о наличии большого запаса с точки зрения нагрузочной способности данного канала. Подобные показатели можно считать отличным результатом.
При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по всем каналам — +3.3VDC, +5VDC и +12VDC.
Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.
Нагрузочная способность
Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.
В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.
При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.
При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.
При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%. Это позволяет использовать данную модель БП в многопроцессорных системах.
В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.
Экономичность и эффективность

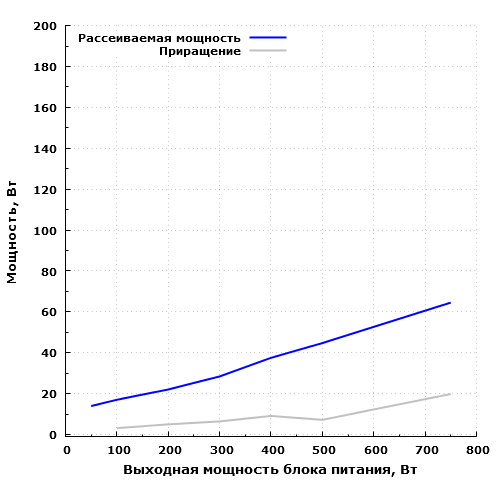

Экономичность модели находится на очень высоком уровне: на максимальной мощности БП рассеивает около 64,5 Вт, 60 Вт он рассеивает на мощности порядка 700 Вт. На мощности 50 Вт блок питания рассеивает около 13,9 Вт.
Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет менее 0,5 Вт.

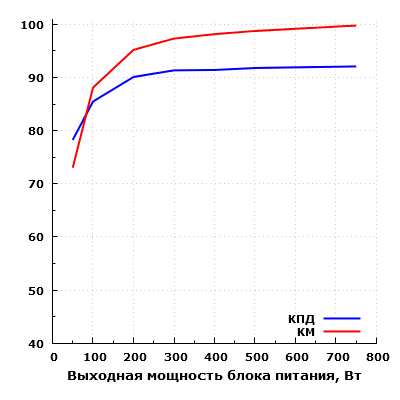

Эффективность БП находится на высоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 91% в диапазоне мощности от 300 до 750 ватт. Максимальное зарегистрированное значение составило 92,1% на мощности 750 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 78,3%.
Температурный режим

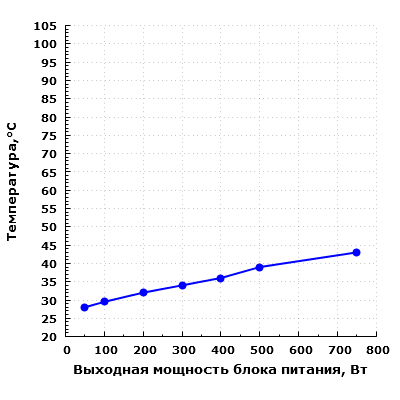

Все основные тесты проводились в режиме с постоянно вращающимся вентилятором. В данном случае во всем диапазоне мощности термонагруженность конденсаторов находится на невысоком уровне, что можно оценить положительно.
Также мы изучили функционирование блока питания в гибридном режиме работы системы охлаждения. В результате было установлено, что вентилятор в блоке питания включается только при достижении пороговой температуры на термодатчике (около 47 °C). Отключение вентилятора также происходит только при достижении пороговой температуры на термодатчике (около 32 °C). На мощности 400 Вт и 500 Вт наблюдались периодические циклы старт/стоп с длительностью одного периода около 35 и 25 минут соответственно, что не вызывает особого дискомфорта, особенно с учетом характеристик нагрузки, которой может потребоваться подобная мощность. На мощности 350 Вт и менее блок питания может долговременно работать с остановленным вентилятором. При работе на максимальной мощности вентилятор запускается через 15 минут после включения блока питания.
Скачкообразного роста уровня шума при запуске вентилятора отмечено не было.
Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.
Акустическая эргономика

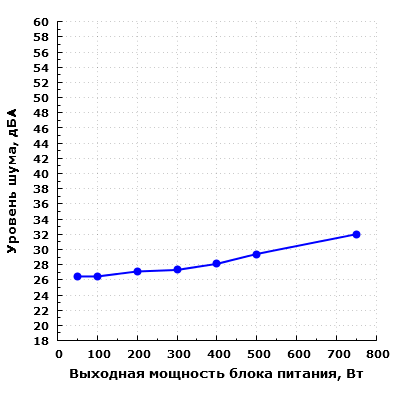

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.
Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.
Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости от температуры на термодатчике. Также имеется аппаратный переключатель режимов работы системы охлаждения, выполненный в виде двухпозиционной кнопки, который позволяет пользователю самостоятельно выбирать нужный режим работы: обычный или гибридный.
При работе в гибридном режиме на мощности до 350 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в обычных условиях не вращается в течение продолжительного времени.
При работе с постоянно вращающимся вентилятором в диапазоне до 500 Вт включительно шум можно считать пониженным для жилого помещения в дневное время суток. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.
При работе на мощности 750 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.
Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 750 Вт в режиме с постоянно вращающимся вентилятором.
Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.
В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило около 2 дБА.
Работа при повышенной температуре
На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 100 Вт.
| Мощность, Вт | Температура, °C | Изменение, °C | Шум, дБА | Изменение, дБА |
|---|---|---|---|---|
| 100 | 46 | +16,5 | 29,6 | +3,1 |
| 500 | 49 | +10 | 31,6 | +2,2 |
| 750 | 54 | +11 | 35,3 | +3,3 |
Блок питания вполне успешно справился и с этим испытанием.
Температура выросла, но даже на максимальной мощности термонагруженность осталась сравнительно невысокой. Уровень шума хоть и возрос, но несильно. Можно констатировать, что источник питания отлично приспособлен для работы при повышенной температуре окружающего воздуха.
Потребительские качества
Потребительские качества Super Flower Leadex Titanium 750W находятся на очень хорошем уровне, если рассматривать применение данной модели в домашней системе, в которой используются типовые компоненты. Например, этот блок питания позволяет собрать относительно тихую игровую систему на топовой современной настольной платформе с двумя видеокартами. Если же ограничиться единственной видеокартой, то систему можно сделать почти бесшумной, особенно в режимах с невысокой нагрузкой.
Акустическая эргономика блока питания заслуживает высокой оценки не только в типичных условиях, но и при повышенной температуре окружающего воздуха. К нагрузочной способности никаких претензий нет.
Отметим высокую нагрузочную способность платформы по каналу +12VDC, а также высокое качество питания отдельных компонентов, большое количество разъемов и высокую экономичность. Существенных недостатков наше тестирование не выявило.
Итоги
Модель Super Flower Leadex Titanium 750W получилась весьма сбалансированной, без явных недостатков. Можно констатировать, что этот БП хорошо приспособлен для работы в домашних системах различной мощности, в том числе в системах с двумя топовыми видеокартами на базе топовых десктопных платформ.
Технико-эксплуатационные характеристики Super Flower Leadex Titanium 750W находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, относительно высокий КПД, низкая термонагруженность, вентилятор с высоким ресурсом работы, использование конденсаторов японских производителей. Таким образом, можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках.
Блок питания позволяет использовать гибридный режим охлаждения, на малой и средней мощности он может длительно работать с остановленным вентилятором.
Super Flower Leadex Titanium 750W относится к сегменту премиальных решений, но премиальными у него являются не только стоимость, но и потребительские качества и исполнение, что встречается далеко не всегда.
За оригинальную конструкцию и потребительские качества, которые близки к отличным, мы вручаем блоку питания Super Flower Leadex Titanium 750W редакционную награду за текущий месяц.
