Обзор блока питания Super Flower Leadex II Gold 850W



Мы продолжаем знакомство с продукцией тайваньской компании Super Flower. На этот раз в фокус нашего внимания попал источник питания средней ценовой категории Super Flower Leadex II Gold 850W.

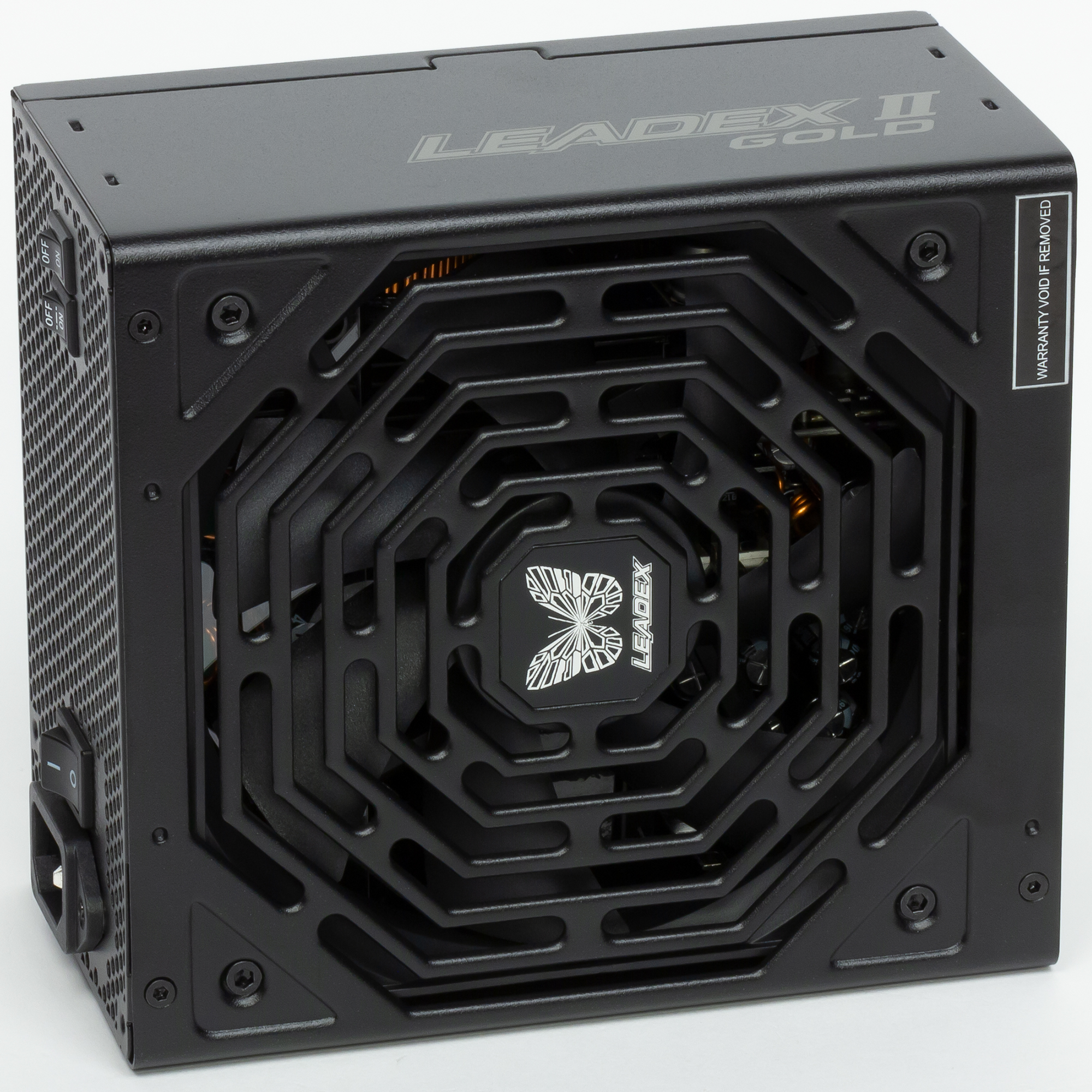

Корпуса всех блоков питания Super Flower очень похожи внешне — они представляют собой черный вытянутый параллелепипед со штампованной решеткой оригинального дизайна, имеющий матовое покрытие с мелкой фактурой.

Блок питания имеет переключатель, с помощью которого можно выбрать режим работы его системы охлаждения: обычный или гибридный. В первом случае вентилятор вращается при работе БП все время, а во втором способен иногда останавливаться. В данной модели переключатель расположен таким образом, что после установки блока питания в системный блок он окажется снаружи корпуса компьютера, то есть пользоваться им регулярно будет сравнительно удобно.

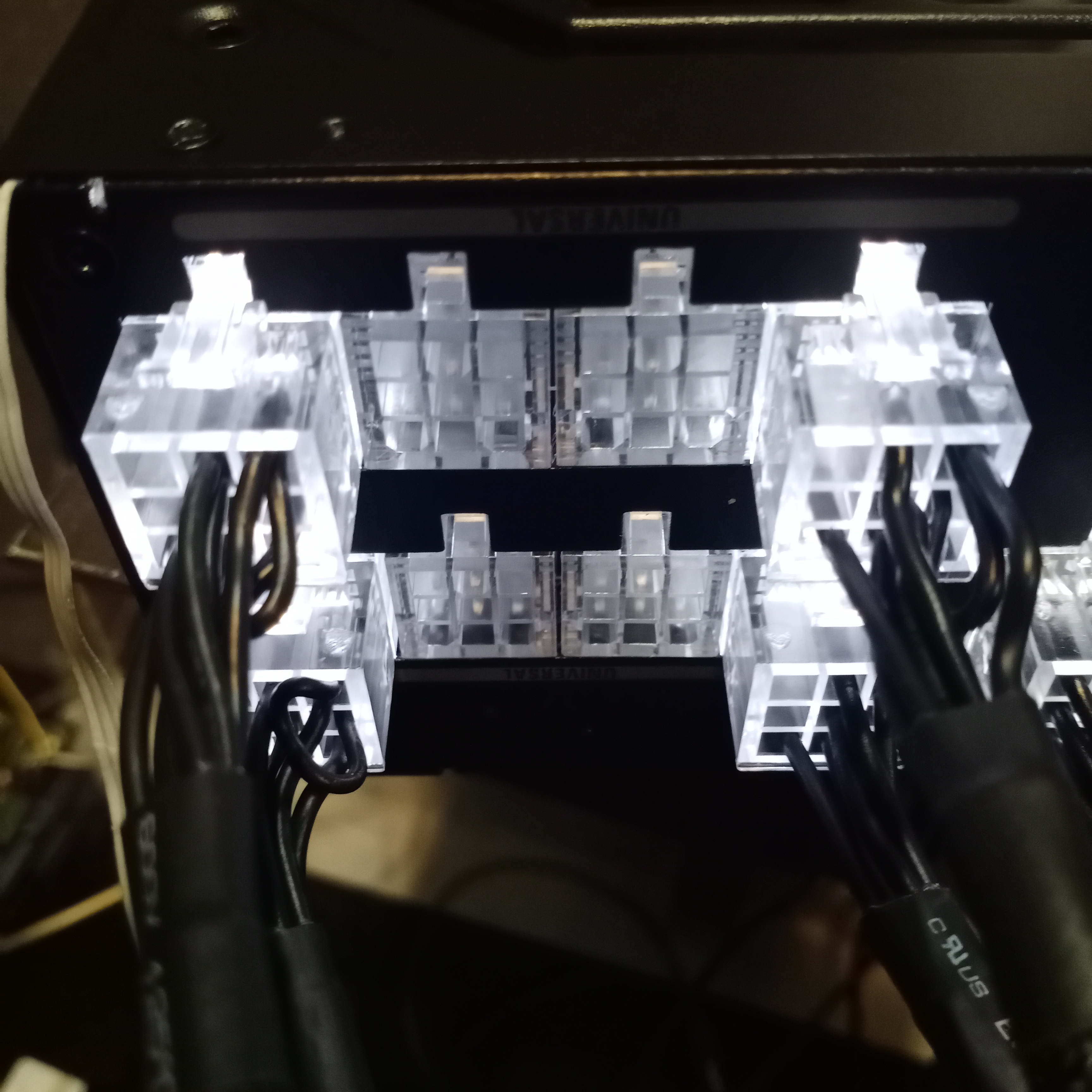

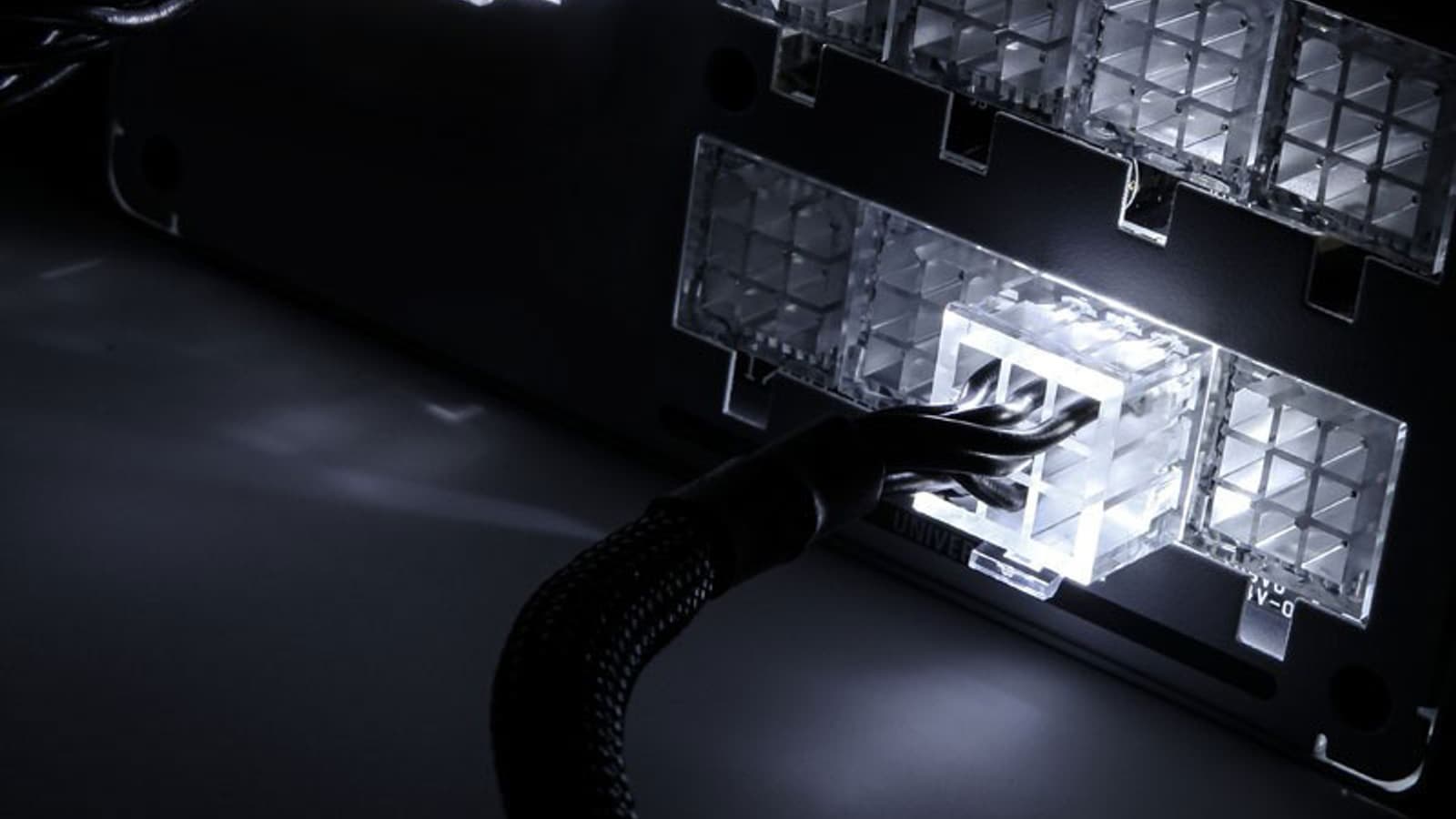

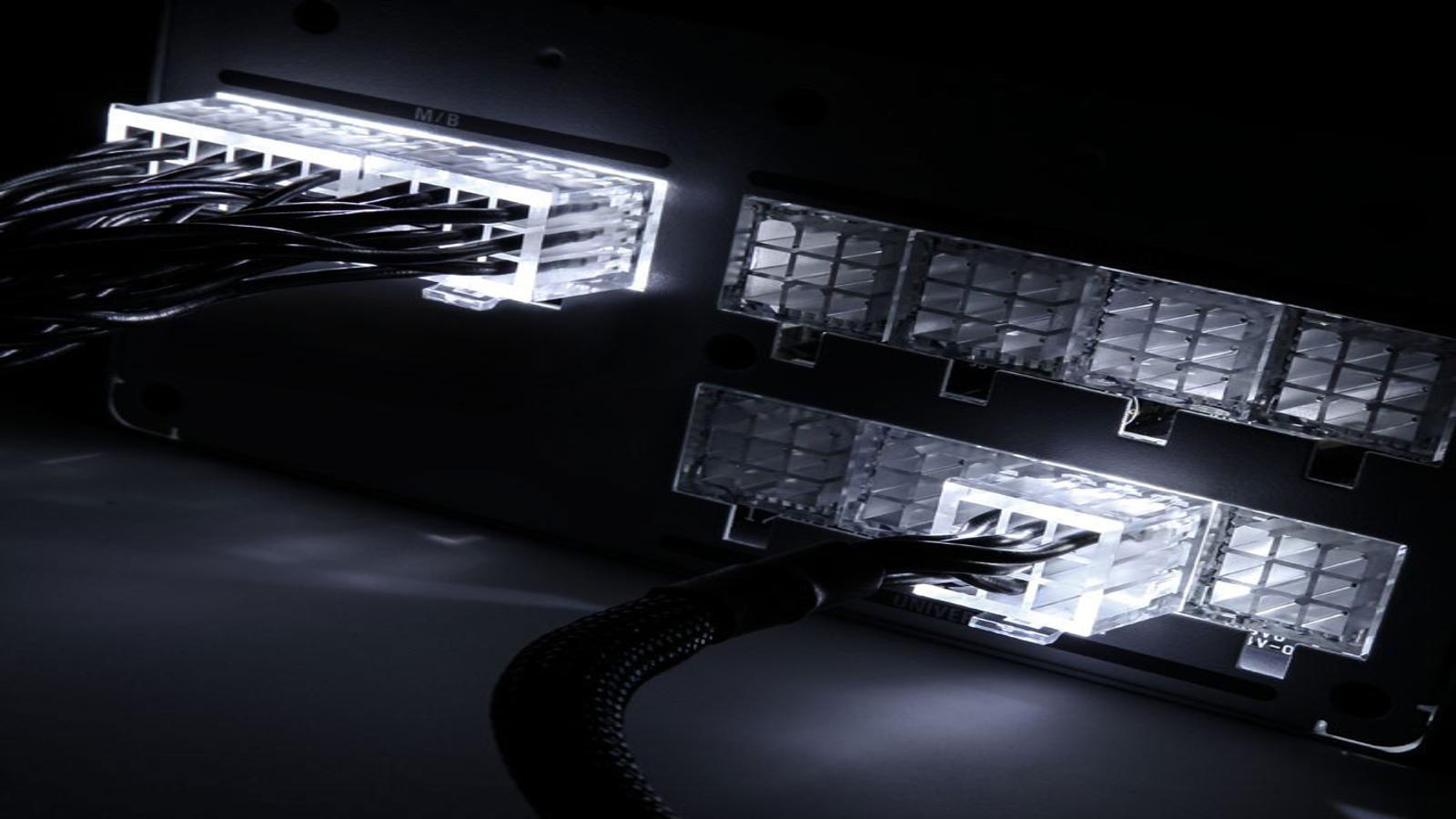

Блок питания имеет интересную особенность: подсветку разъемов (белого цвета). Выглядит это оригинально, но практическое применение данного технического решения не очень понятно, особенно с учетом того, что подсвечиваются только те разъемы, в которые уже вставлены вилки, а не свободные.



Длина корпуса блока питания составляет около 180 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 200 мм. Для малогабаритных корпусов подобные модели обычно не подходят.

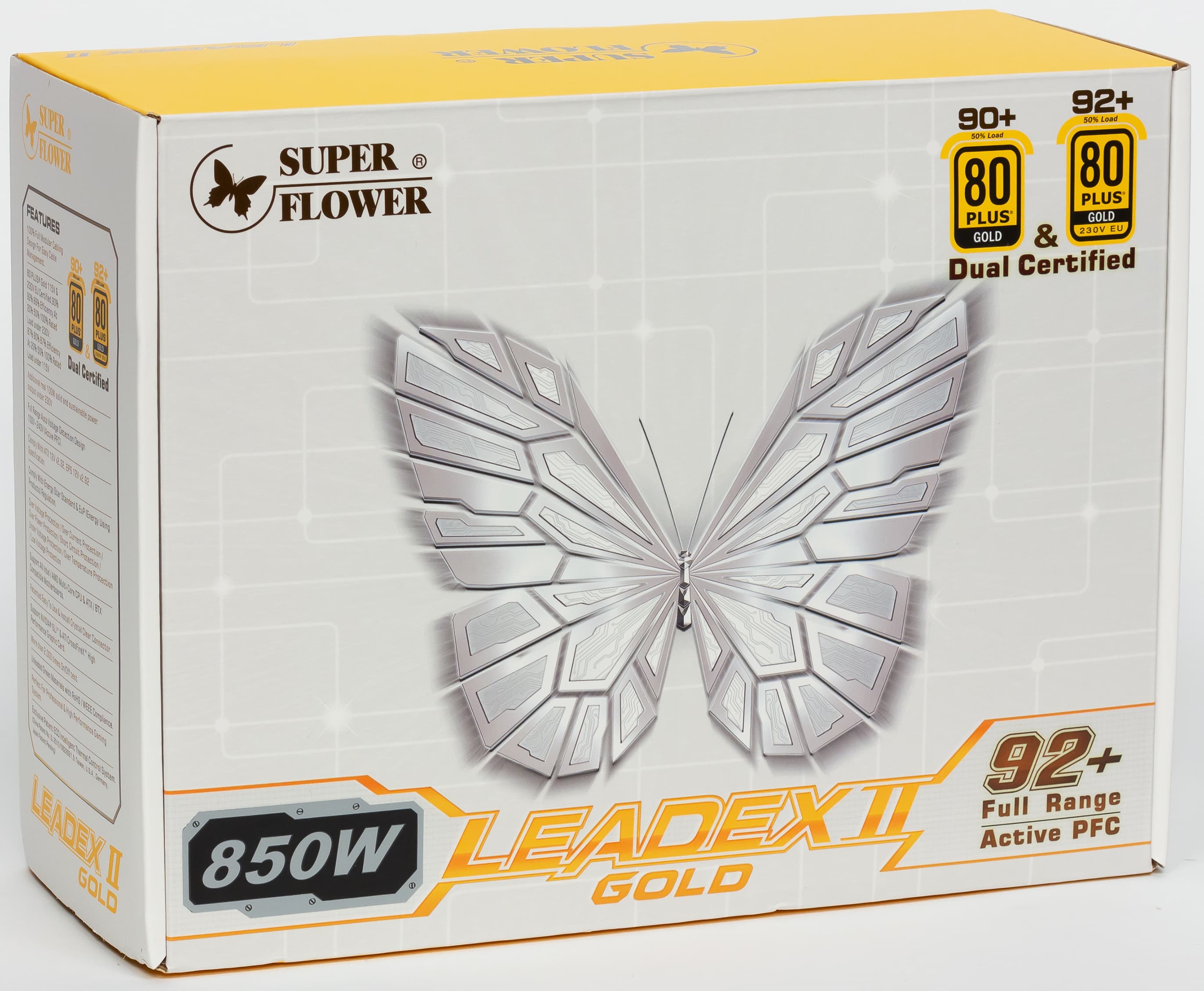

Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки белого и желтого цветов.

Характеристики

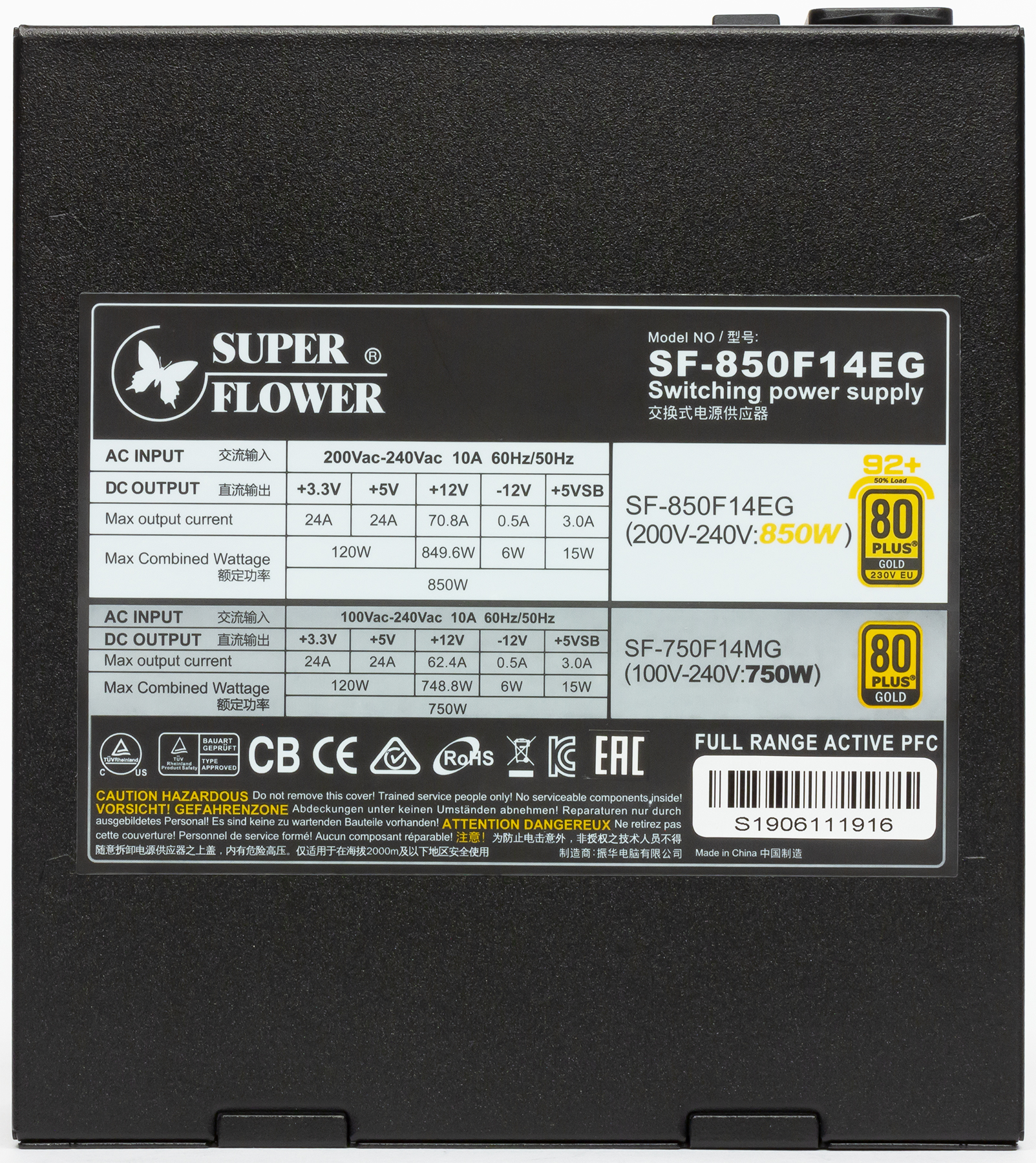

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 849,6 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,9995, что, разумеется, является отличным показателем.



Провода и разъемы


Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 4 на двух шнурах
4 pin Peripheral Connector 4
15 pin Serial ATA Connector 9 на трех шнурах
4 pin Floppy Drive Connector

Длина проводов до разъемов питания

  • до основного разъема АТХ — 55 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

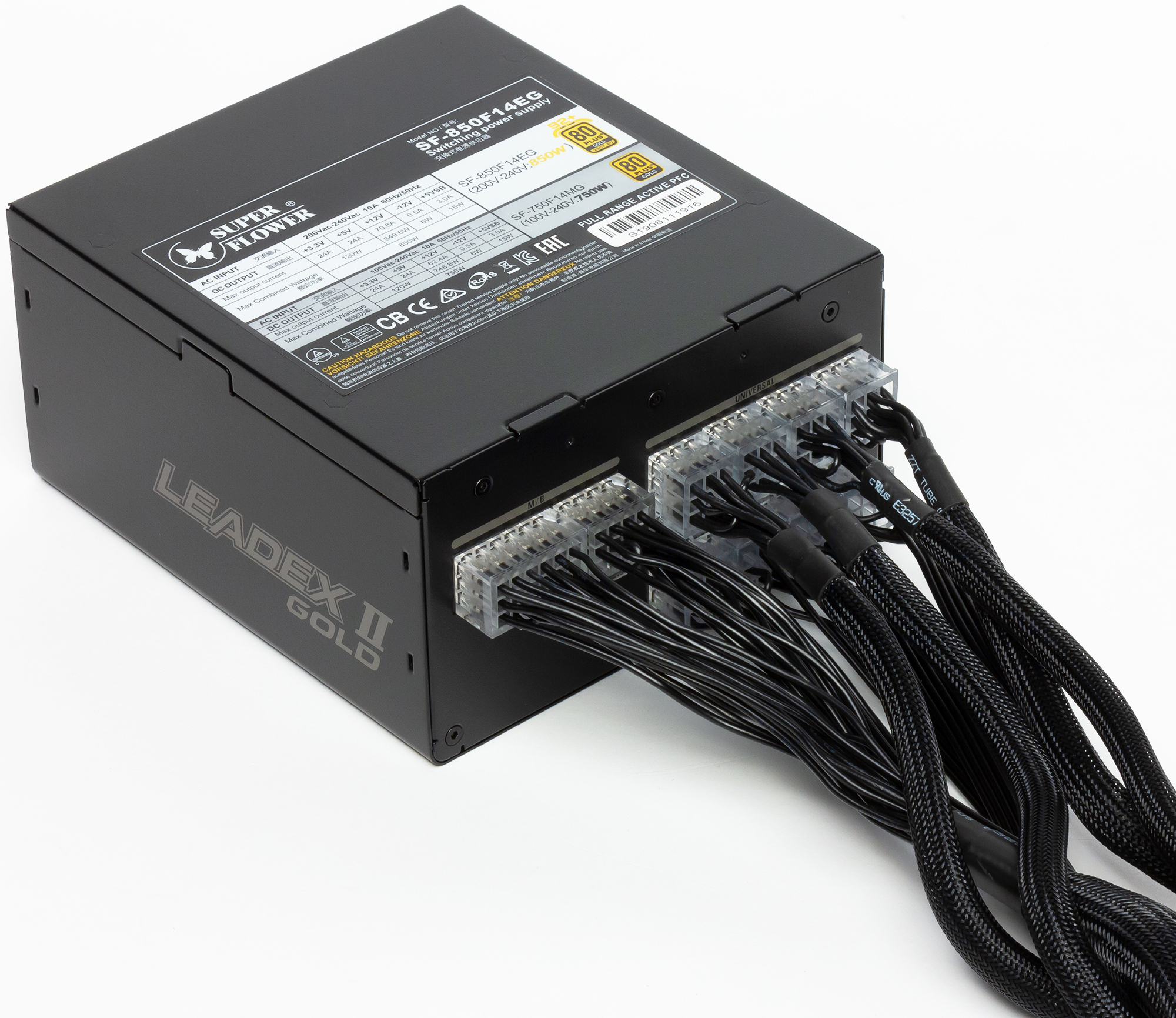

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 70-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Распределение разъемов по шнурам питания довольно удачное, что позволяет полноценно обеспечить питанием несколько зон установки потребителей. Тем более маловероятны сложности в случае типовой системы.

Отдельно стоит отметить использование прямых, а не угловых разъемов SATA, что гораздо удобнее при подключении накопителей, размещаемых на плоскости основания для системной платы и в других подобных местах.

С положительной стороны стоит отметить использование ленточных проводов до разъемов, что повышает удобство при сборке. К сожалению, ленточные провода использованы только для разъемов периферийных устройств, а до основных разъемов идут стандартные шнуры в нейлоновой оплетке, которые отлично собирают пыль в процессе эксплуатации, да и при сборке не так удобны.

Схемотехника и охлаждение

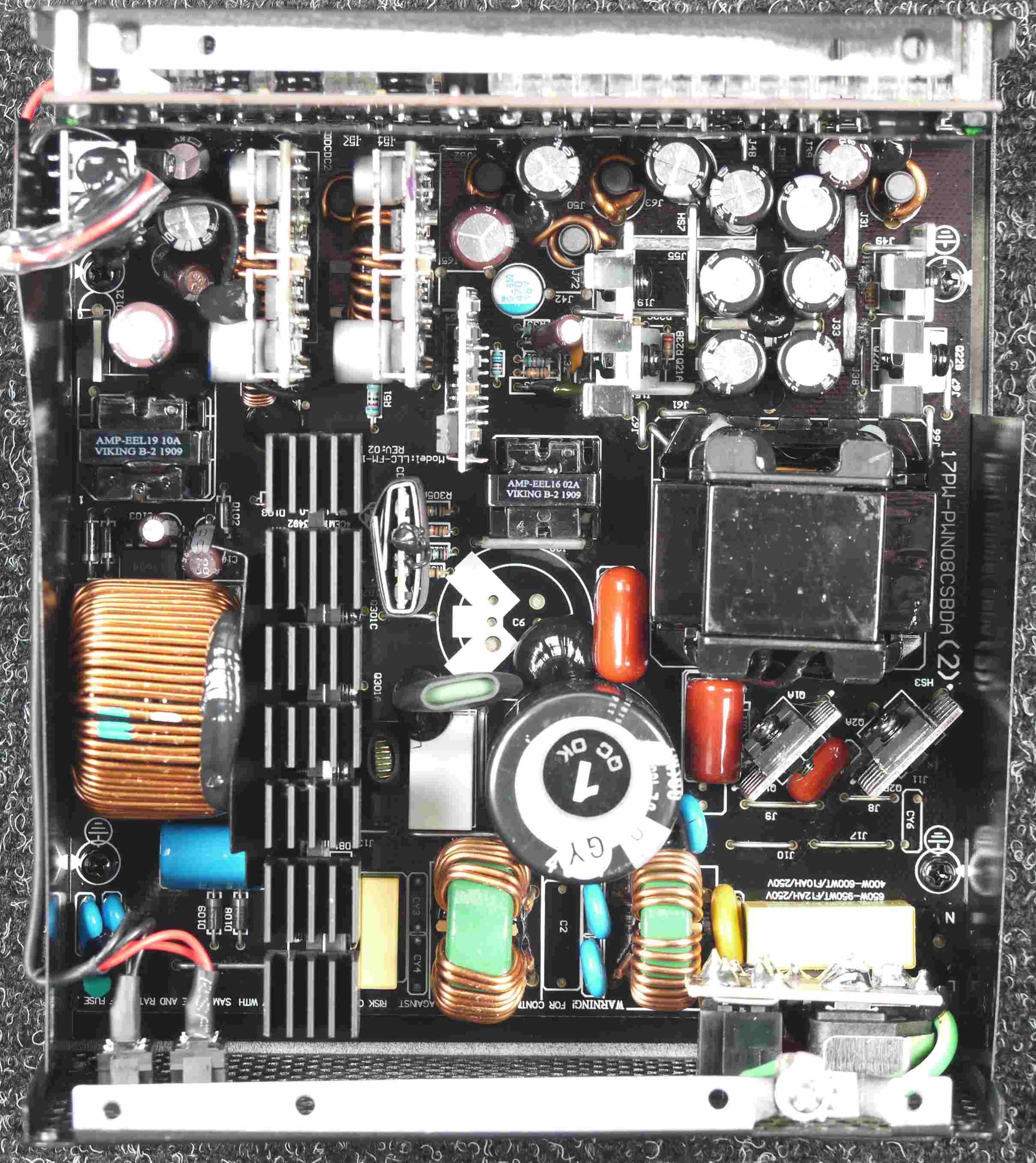

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.



Высоковольтные силовые элементы АККМ установлены на радиаторе средних размеров вместе со входной диодной сборкой, транзисторы синхронного выпрямителя установлены попарно на небольшие теплоотводы, элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на двух дочерних печатных платах, установленных вертикально (дополнительного теплоотвода там нет). Элементы основного инвертора установлены на индивидуальных теплоотводах.

Заметно, что при конструировании блока питания были предприняты меры к улучшению охлаждения за счет конвекции — для режима с остановленным вентилятором.

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

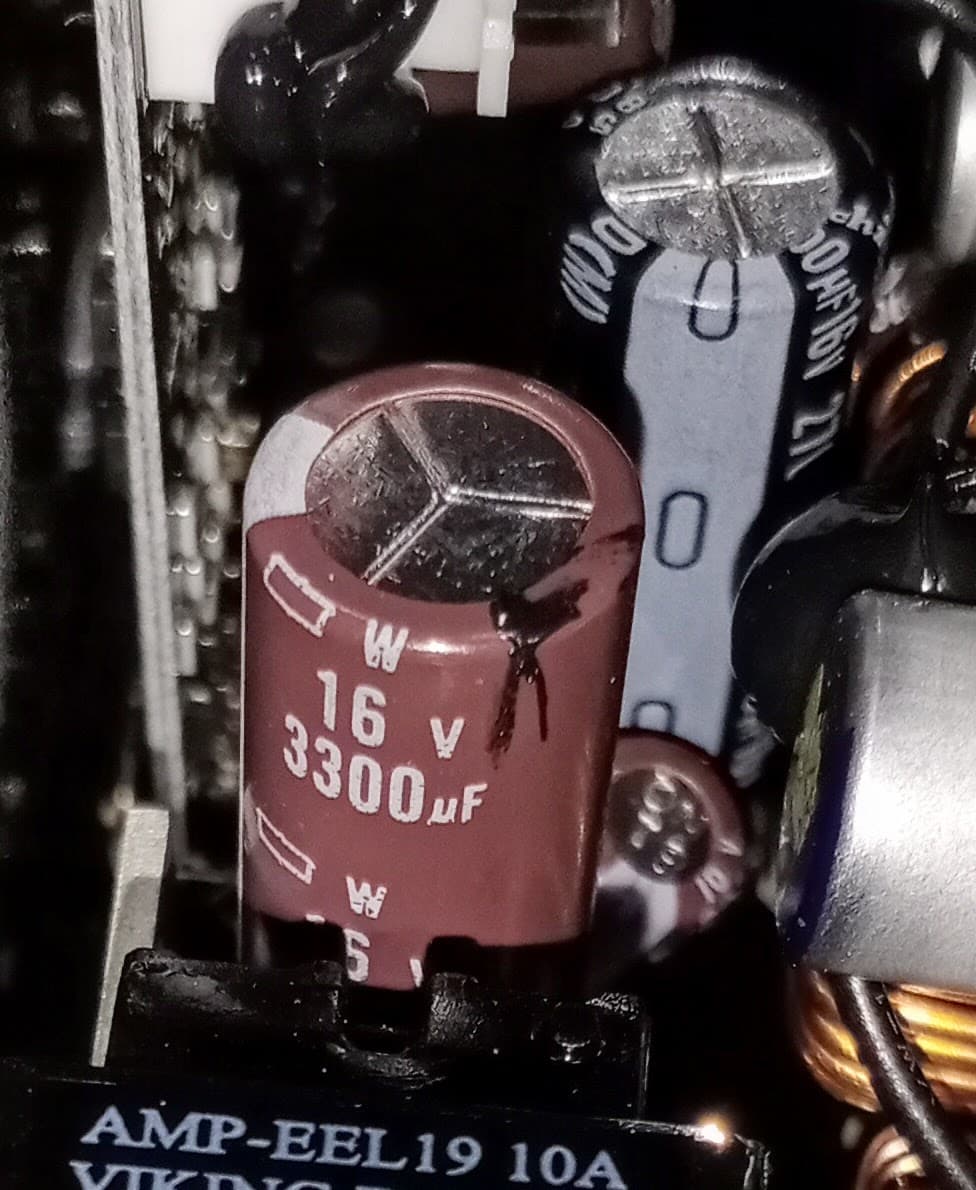

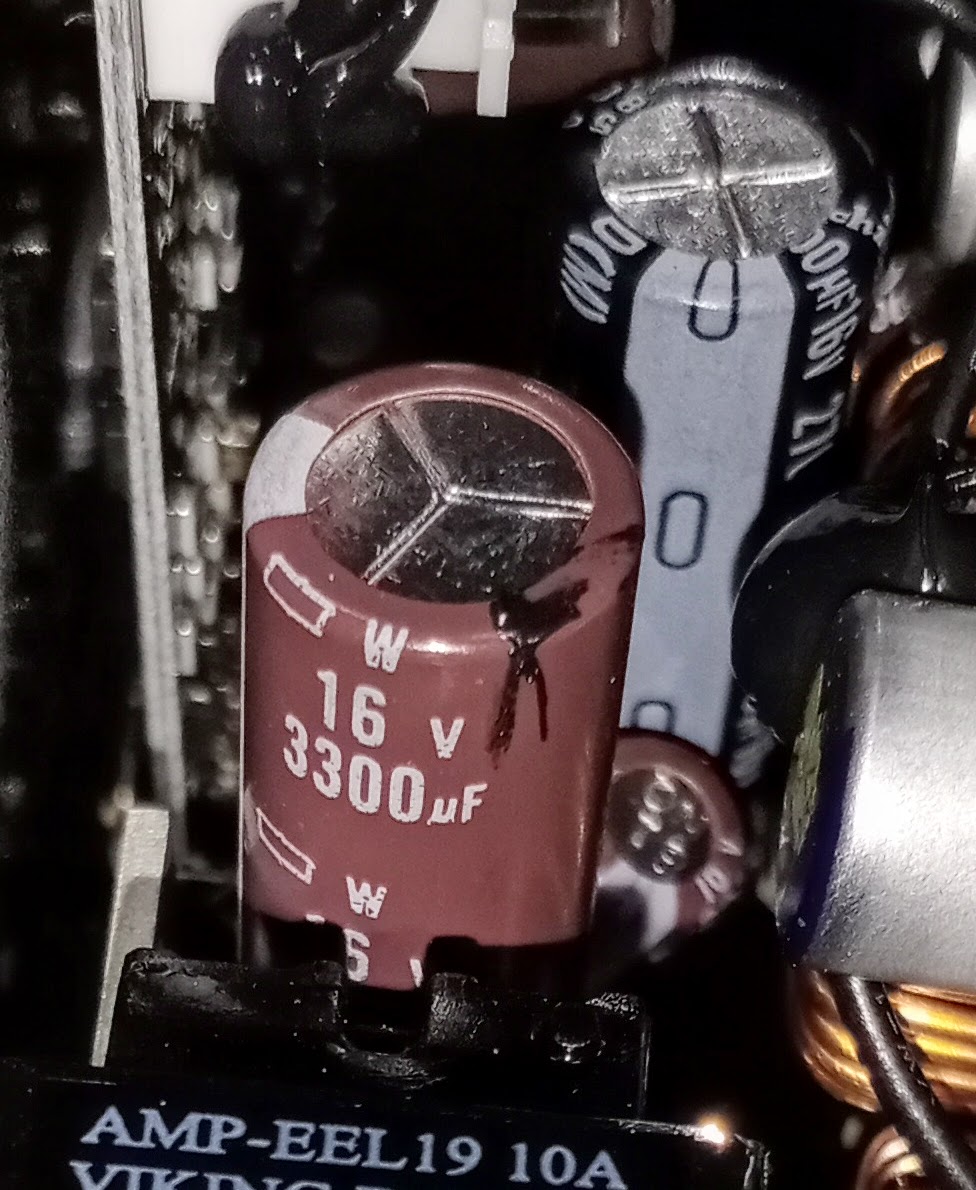

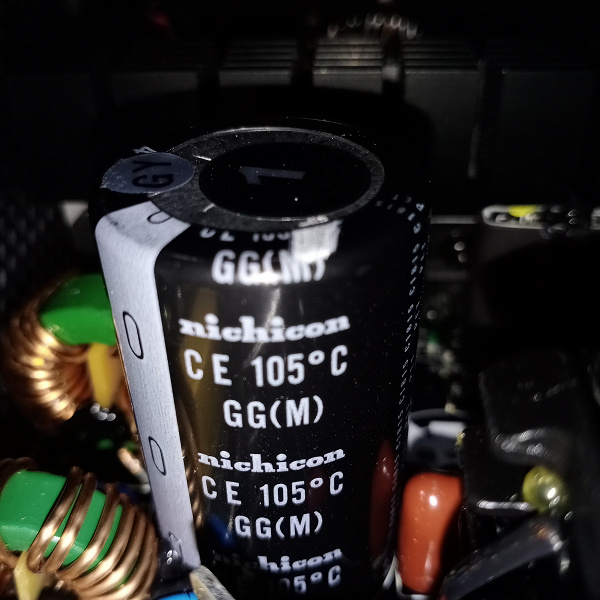

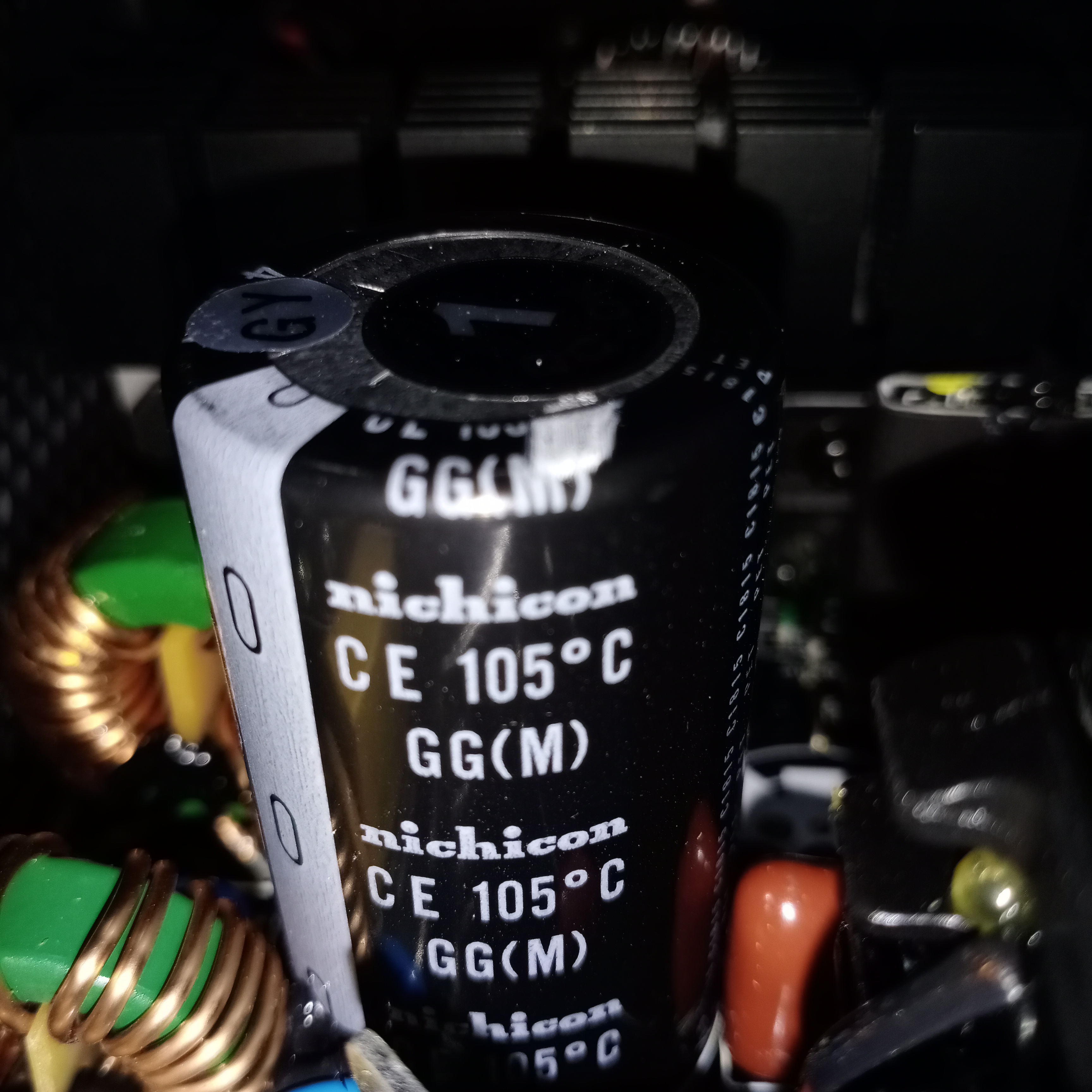

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе это продукция под торговой маркой Nippon Chemi-Con и Nichicon. Установлено и большое количество полимерных конденсаторов.

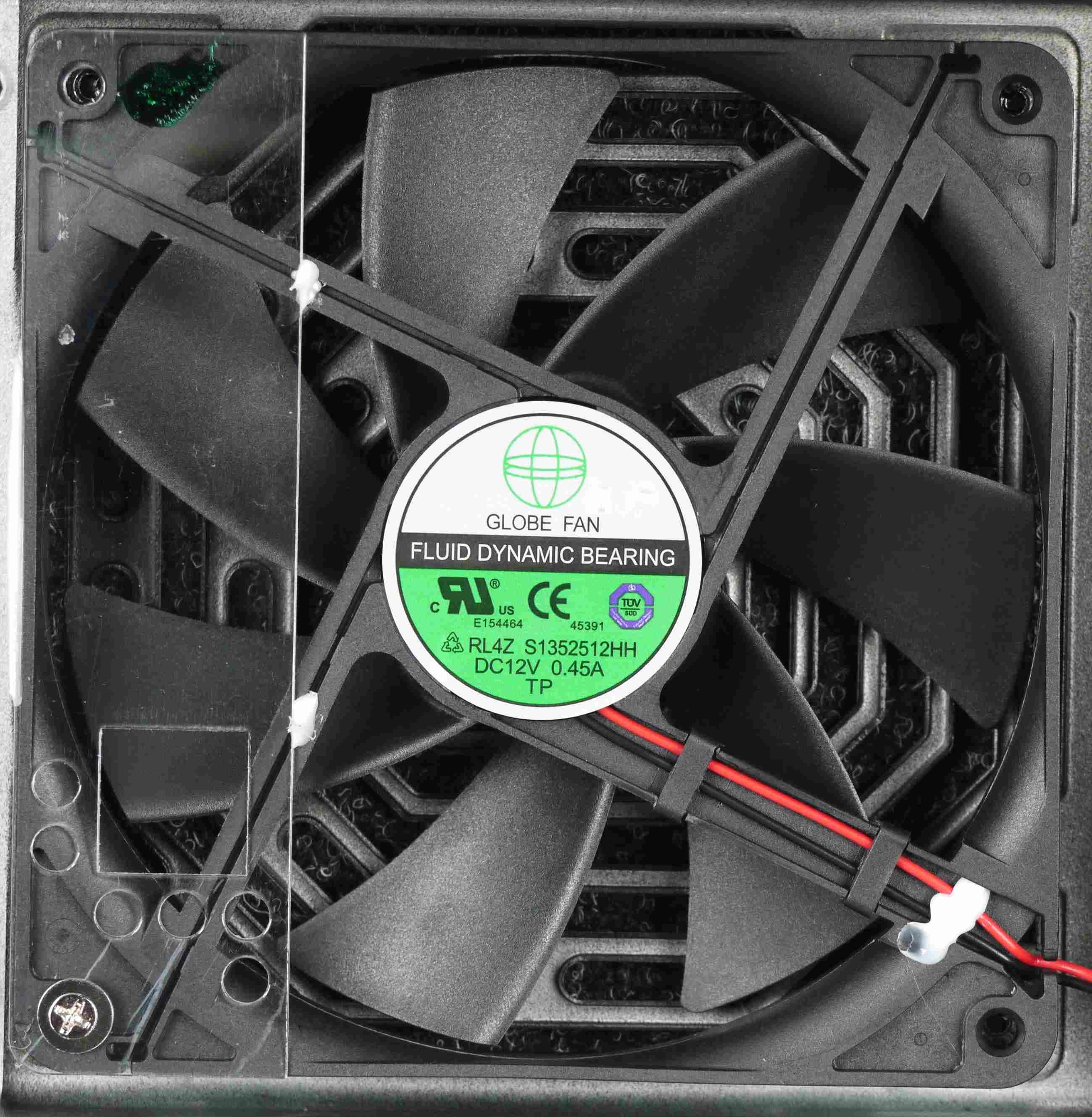

В блоке питания установлен вентилятор RL4Z S1352512HH типоразмера 135 мм производства Globe Fan Technology. Вентилятор, согласно данным производителя, основан на гидродинамическом подшипнике и имеет скорость вращения 2100 оборотов в минуту. Подключение двухпроводное через разъем.



Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.



Кросс-нагрузочная характеристика

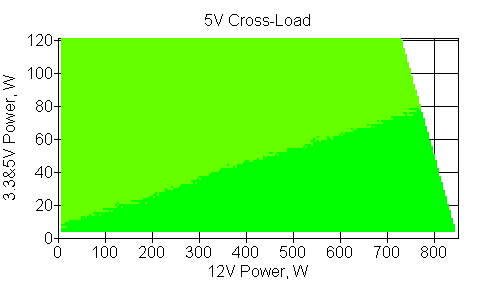

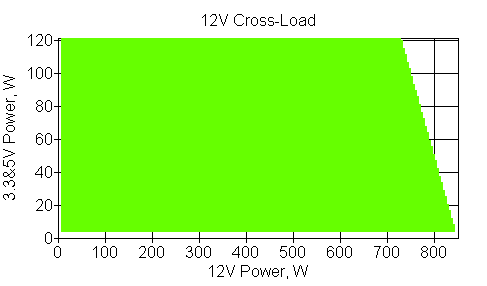

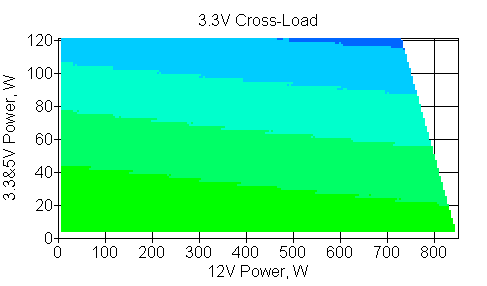

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.





КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC составляют 2% от номинала, и поскольку отклонение происходит в сторону увеличения значений, никаких проблем это вызвать не может.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналам +3.3VDC и +12VDC, и 1% по каналу +5VDC.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.



В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.



В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.



В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощную видеокарту.



При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.



При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 230 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.



При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%. Это позволяет использовать блок питания с двухпроцессорными системами, а также с сильно разогнанным процессором.



В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.

Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.

С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы тут подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.

Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии. Умножив полученное значение на стоимость киловатт-часа, получим стоимость электрической энергии при условии эксплуатации системного блока круглосуточно в течение года. Подобный вариант, конечно, чисто гипотетический, но он позволяет оценить разницу между стоимостью эксплуатации компьютера с различными источниками питания в течение длительного периода времени и сделать выводы об экономической целесообразности приобретения конкретной модели БП. В реальных условиях высчитанное значение может достигаться за более долгий период — например, от 3 лет и более. При необходимости каждый желающий может разделить полученное значение на нужный коэффициент в зависимости от количества часов в сутках, в течение которых системный блок эксплуатируется в указанном режиме, чтобы получить расход электроэнергии за год.

Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

Нагрузка через разъемы 12VDC, Вт 5VDC, Вт 3.3VDC, Вт Общая мощность, Вт
основной ATX, процессорный (12 В), SATA 5 5 5 15
основной ATX, процессорный (12 В), SATA 80 15 5 100
основной ATX, процессорный (12 В), SATA 180 15 5 200
основной ATX, процессорный (12 В), 6-контактный PCIe, SATA 380 15 5 400
основной ATX, процессорный (12 В), 6-контактные PCIe (1 шнур с 2 разъемами), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 1 разъему), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 2 разъема), SATA 730 15 5 750

Полученные результаты выглядят следующим образом:

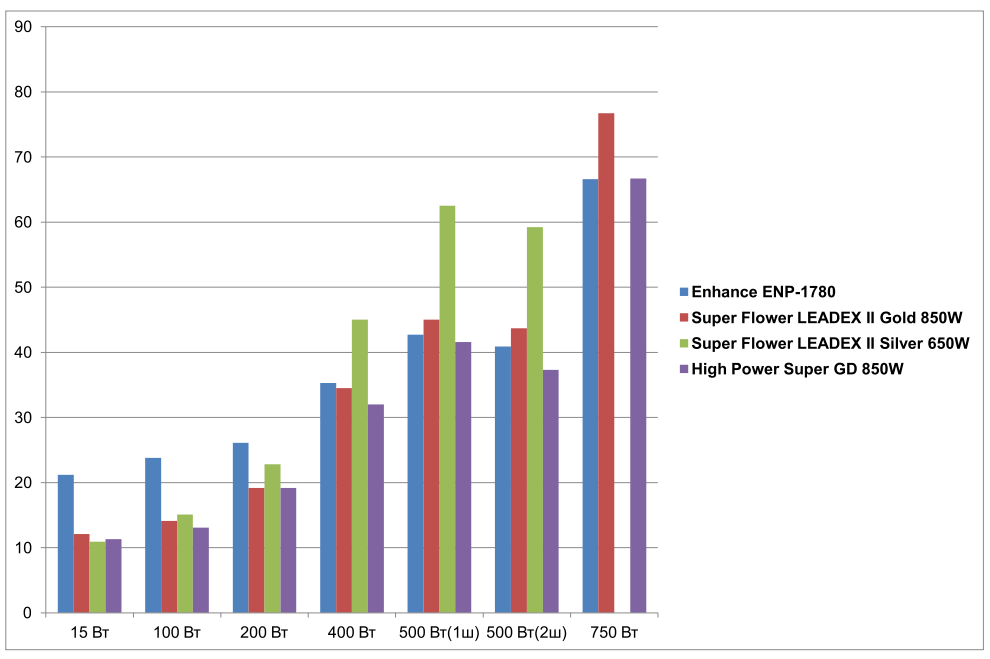

Рассеиваемая мощность, Вт 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Enhance ENP-1780 21,2 23,8 26,1 35,3 42,7 40,9 66,6
Super Flower Leadex II Gold 850W 12,1 14,1 19,2 34,5 45 43,7 76,7
Super Flower Leadex II Silver 650W 10,9 15,1 22,8 45 62,5 59,2
High Power Super GD 850W 11,3 13,1 19,2 32 41,6 37,3 66,7

Суммарная величина рассеиваемой мощности на средней и низкой нагрузке (до 400 Вт)
  Вт
Enhance ENP-1780 106,4
Super Flower Leadex II Gold 850W 79,9
Super Flower Leadex II Silver 650W 93,8
High Power Super GD 850W 75,6

Экономичность данной модели находится на сравнительно высоком уровне и не уступает решениям с аналогичным уровнем сертификата.

Потребление энергии компьютером за год, кВт·ч 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Enhance ENP-1780 317 1085 1981 3813 4754 4738 7153
Super Flower Leadex II Gold 850W 237 1000 1920 3806 4774 4763 7242
Super Flower Leadex II Silver 650W 227 1008 1952 3898 4928 4899
High Power Super GD 850W 230 991 1920 3784 4744 4707 7154

Блок питания имеет низкое потребление, особенно на низкой и средней мощности нагрузки.

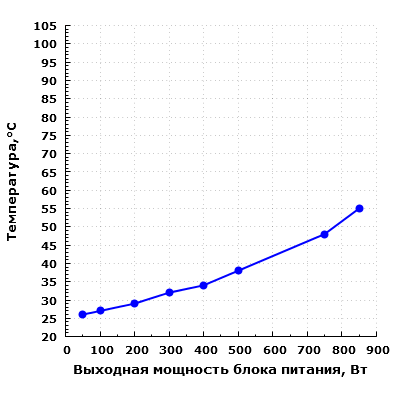

Температурный режим

Все основные тесты проводились в режиме с постоянно вращающимся вентилятором. В данном случае термонагруженность конденсаторов при работе даже на максимальной мощности находится на сравнительно невысоком уровне.



Также мы изучили функционирование блока питания в гибридном режиме работы системы охлаждения. В результате было установлено, что вентилятор в блоке питания включается только при достижении пороговой температуры на термодатчике (около 53 °C). Отключение вентилятора также происходит только при достижении пороговой температуры на термодатчике (около 32 °C). Скачкообразного роста уровня шума при запуске вентилятора отмечено не было. На мощности 50 Вт и менее блок питания может долговременно работать с остановленным вентилятором.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.

Акустическая эргономика

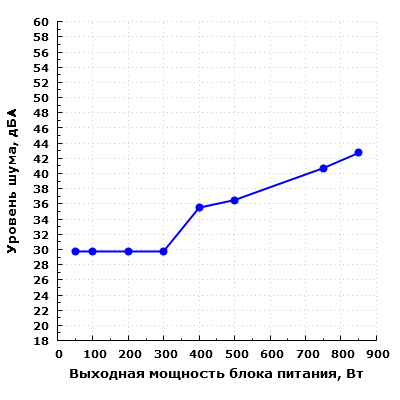

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости от температуры на термодатчике. Также имеется аппаратный переключатель режимов работы системы охлаждения, выполненный в виде двухпозиционной клавиши, который позволяет пользователю самостоятельно выбирать нужный режим работы: обычный или гибридный.

При работе в гибридном режиме на мощности до 50 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в обычных условиях не вращается в течение продолжительного времени.



При работе с постоянно вращающимся вентилятором шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности до 300 Вт включительно. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

В диапазоне мощности от 400 до 500 Вт шум можно считать средним для жилого помещения в дневное время суток. Подобный уровень шума вполне приемлем при работе за компьютером.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается. При нагрузке в 750 Вт шум блока питания уже превышает значение в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий. На максимальной мощности уровень шума составил около 43 дБА. Это вполне приемлемо для офисного помещения в дневное время суток.

Таким образом, с точки зрения акустической эргономики, данная модель обеспечивает комфорт при выходной мощности в пределах 500 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило не более 6 дБА.

Потребительские качества

Потребительские качества Super Flower Leadex II Gold 850W находятся на хорошем уровне. Нагрузочная способность канала +12VDC у Super Flower Leadex II Gold 850W высокая, что позволяет использовать данный БП в достаточно мощных системах с одной или двумя видеокартами. Акустическая эргономика тут не самая выдающаяся, но при низких и средних нагрузках шум невысокий, а вот на мощности 750 Вт он становится уже не слишком приятным. Но в реальных условиях компоненты, имеющие подобное потребление, сами по себе будут издавать значительный шум. Длина проводов у БП достаточная для современных среднебюджетных корпусов.

Итоги

Модель Super Flower Leadex II Gold 850W получилась весьма сбалансированной, без явных недостатков. Можно констатировать, что этот БП хорошо приспособлен для работы в домашних и других системах различной мощности, в том числе в системах с двумя видеокартами на базе десктопных платформ.

Технико-эксплуатационные характеристики Super Flower Leadex II Gold 850W находятся на высоком уровне, чему способствуют высокая нагрузочная способность канала +12VDC, относительно высокая экономичность, невысокая термонагруженность, вентилятор на гидродинамическом подшипнике с высоким ресурсом работы, а также использование конденсаторов японских производителей. Поэтому можно прогнозировать достаточно долгий срок службы данной модели даже при высоких нагрузках и активной эксплуатации.

За оригинальную систему подсветки данная модель получает нашу награду за текущий месяц.
