Обзор Ippon Back Basic 1050 и 1050S Euro: две модели линейно-интерактивных ИБП с разными выходными розетками

Компания Ippon предлагает три линейки источников бесперебойного питания, названия которых начинаются с Back Basic: Back Basic S Euro, Back Basic Euro и просто Back Basic. Легко можно догадаться, что две первые отличаются от третьей выходными розетками, а из двух Euro имеющая в обозначении букву S на сайте компании помечена как новинка. Если не смотреть на заднюю стенку, то представители всех трех линеек выглядят одинаково, их официальные спецификации отличаются лишь в деталях, причем не самых важных.

Все они относятся они к линейно-интерактивным и заявляются как компактные недорогие устройства, предназначенные для защиты техники (персональных компьютеров и мониторов, других периферийных компьютерных и телекоммуникационных устройств) от основных неполадок с электропитанием в сети как в офисе, так и дома.

В каждую линейку входят несколько моделей, отличающихся максимальной мощностью. Мы рассмотрим два устройства: Back Basic 1050S Euro и Back Basic 1050.

К нам до сих пор не попадали два одинаковых ИБП, а было бы интересно оценить, сильно ли меняются параметры от образца к образцу. В данном случае модели оказались совершенно идентичными по конструкции, исключая лишь выходные розетки, поэтому протестируем каждый экземпляр и сравним результаты.

Описание

Для обоих ИБП и их «собратьев» заявлено:

  • выходное напряжение в виде модифицированной синусоиды,
  • наличие AVR (Auto Voltage Regulation),
  • защита от всплесков и шумов в питающей сети, перегрузок, короткого замыкания и глубокого разряда батареи,
  • светодиодная индикация состояния и звуковое оповещение,
  • коммуникационный порт USB.

Количество выходных розеток у обеих моделей одинаковое — три, но у Back Basic S Euro это CEE7/4 (или Schuko, с двумя боковыми плоскими контактами защитного заземления), а у Back Basic — C13 (IEC 60320). Все они подключены к инвертору/AVR и обеспечены бесперебойным питанием.

О чем не сказано прямо:

  • о совместимости с нагрузками, источники питания которых имеют активную коррекцию фактора мощности (Active PFC),
  • о поддержке стандарта Smart Battery.

В явном виде функция «холодного старта» упоминается на сайте только в отношении S Euro, хотя в доступной на сайте компании инструкции для линейки Back Basic есть упоминание «функции пуска постоянного тока» — формулировка неудачная, но это и есть «холодный старт». И мы все равно проверим для обоих устройств.

Если внимательно прочитать инструкции, то, кроме небольшого количества явных опечаток, можно обнаружить некоторые странности. Так, для линейки Back Basic дважды упоминаются «герметичные батареи без свинца», однако ниже, в таблице параметров, говорится то же, что и на сайте — «герметичные свинцово-кислотные»; проверим это при вскрытии. Еще придется уточнять работу функции Green Power, автоматически отключающей ИБП при работе от батарей на малые нагрузки — ее наличие для данной линейки также заявлено в инструкции.

Параметры и комплектация

В таблице представлены заявленные характеристики рассматриваемых моделей, взятые с официального сайта компании.

  Back Basic 1050S Euro Back Basic 1050
Входное напряжение (номинальное) 220 В
Диапазон входного напряжения 162—275 В
Частота входного напряжения 45—65 Гц
Выходная мощность 1050 В·А / 600 Вт
Выходное напряжение (номинальное) 220 В ± 10%
Частота выходного напряжения 50 или 60 Гц ± 1 Гц
Автоматическая регулировка напряжения (AVR) если Uвх > 242 В, то Uвых = 0,85 × Uвх
если Uвх < 198 В, то Uвых = 1,18 × Uвх
Форма выходного сигнала при работе от батарей модифицированная синусоида
Время работы от батареи на нагрузку 140 Вт — 13,5 минуты
60% — 9,3 минуты
70% — 2 минуты
80% — не рекомендуется
90% — не рекомендуется
140 Вт — 13,5 минуты
30% — 9,3 минуты
50% — 2 минуты
70% — не рекомендуется
100% — не рекомендуется
Время переключения типовое 2—6 мс, макс. 10 мс
Функция запуска оборудования без подключения к электросети (холодный старт) есть
Тип, напряжение и емкость батареи свинцово-кислотная необслуживаемая
1 × 12 В, 9 А·ч
Возможность подключения дополнительной батареи нет
Максимальный ток заряда н/д
Типовое время заряда 4 часа до 90% 10 часов до 90%
КПД в линейном режиме >95%
в режиме AVR >88%
Звуковая сигнализация есть (отключается в программе Winpower)
Фильтрация импульсных помех есть
Перегрузочная способность в линейном режиме >110% — выключится в течение 5 минут
>120% — выключится немедленно
Перегрузочная способность в режиме работы от батареи >110% — выключится через 5 с
>120% — выключится немедленно
Выходные разъемы 3 × CEE7/4 (Schuko) 3 × C13 (IEC 60320)
Дополнительные разъемы нет
Интерфейс USB
Защита линий передачи данных нет
Размеры (Ш×Д×В) 102×278×143 мм 100×278×143 мм
Вес нетто/брутто 5,35 / 5,55 кг
Шум < 40 дБ
Условия работы влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 24 мес. с даты продажи
(не более 30 мес. с даты производства)
Описание на сайте производителя ippon.ru ippon.ru

Надо сказать, что перечень характеристик вполне исчерпывающий. Правда, заявленное типовое время заряда до 90% очень уж разное, причем в доступных для скачивания инструкциях цифры другие: до 90% за 10 часов для 1050S Euro и за 6 часов для Back Basic 1050. Есть «разнобой» и по времени автономной работы для некоторых нагрузок, все это сомнительно с учетом одинаковых батарей, придется уточнять при тестировании.

Недоумение могут вызвать и пометки о том, что в автономном режиме не рекомендуется нагружать источник выше 70 или 80 (в зависимости от модели) процентов от максимума. Теоретически это вполне разумные рекомендации — время работы от батареи получится очень уж маленьким, но в инструкции ничего подобного не сказано, поведение в таких режимах также будем проверять.

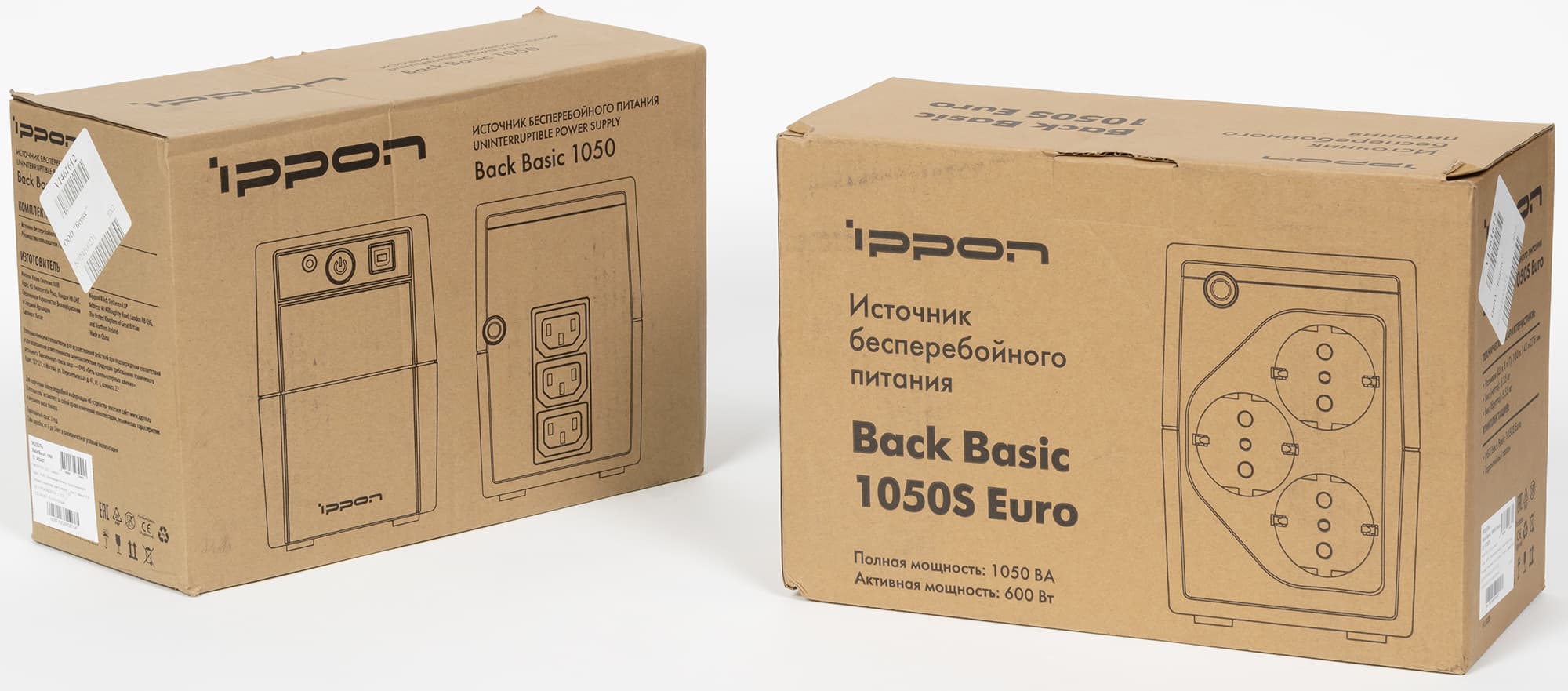

ИБП поставляются в коробках из обычного картона, в комплекте, кроме самого источника, лишь гарантийный талон. ПО для мониторинга и управления предлагается скачивать с официального сайта самостоятельно, инструкцию тоже, хотя с учетом минимального количества органов управления она особо и не нужна.

Внешний вид и органы управления

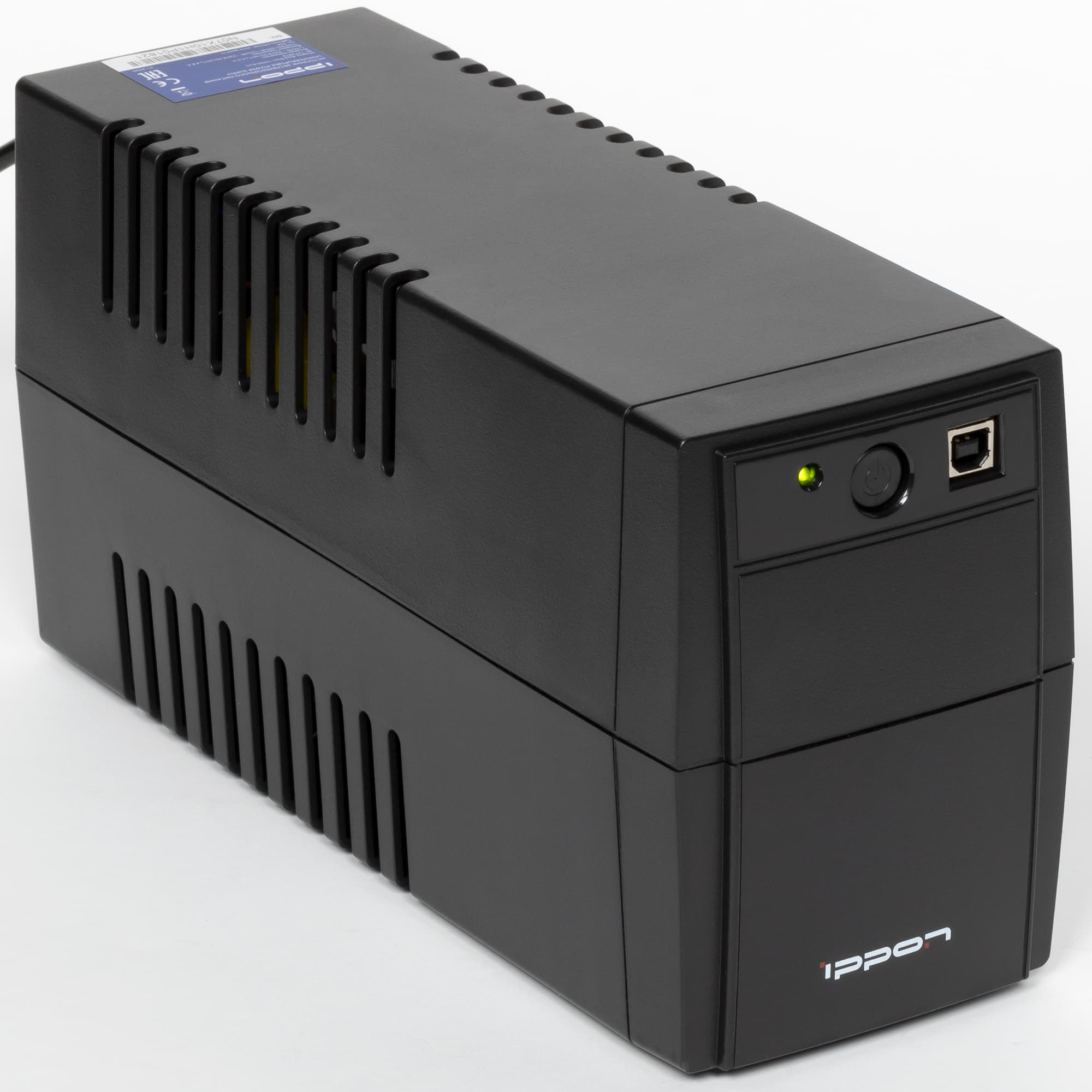

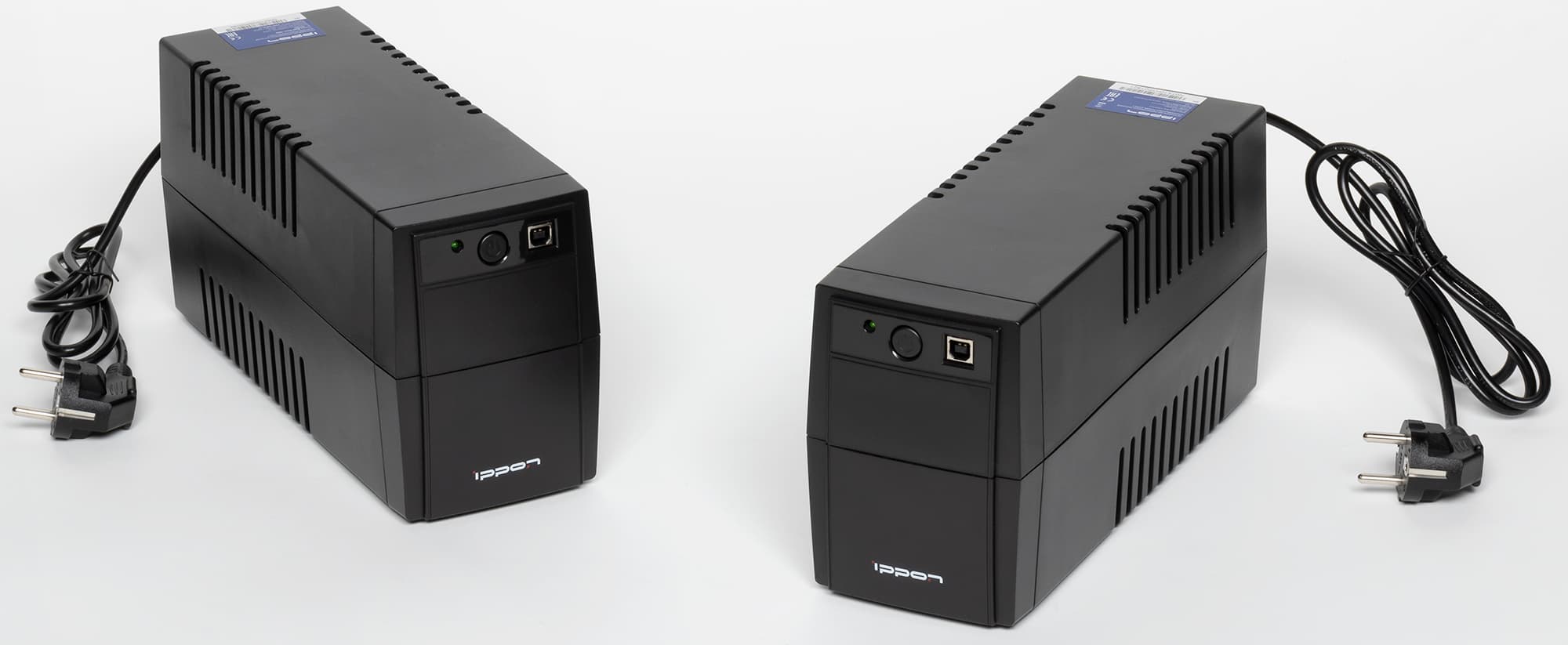

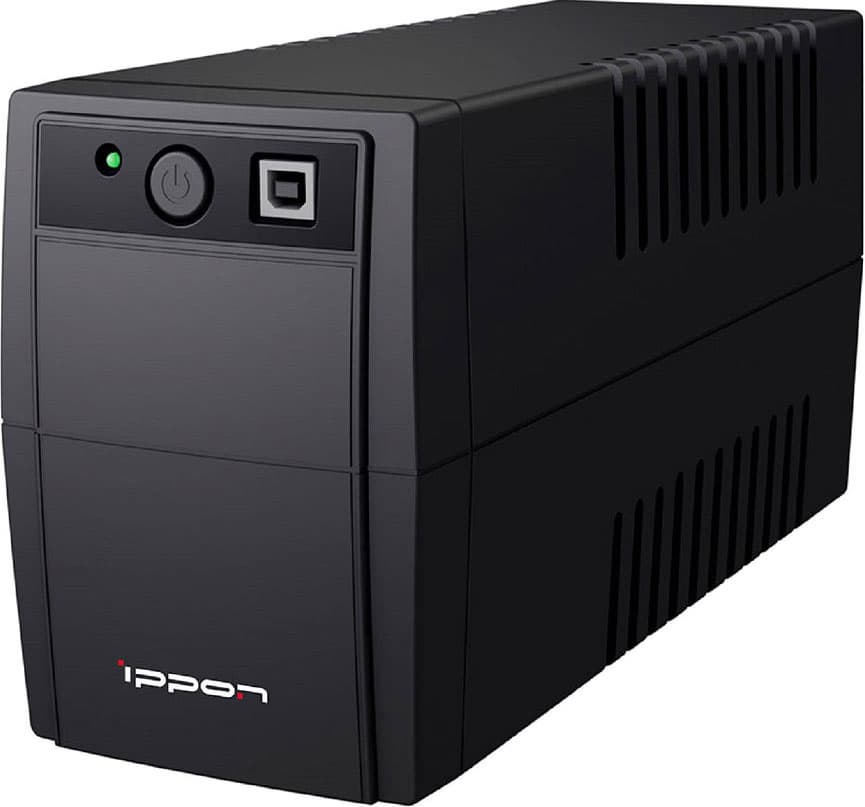

Корпус целиком выполнен из пластика матового черного цвета — отсутствие металлических внешних деталей и шасси стало уже стандартом для относительно небольших ИБП, включая более мощные и дорогие.

Ippon Back Basic 1050
Ippon Back Basic 1050

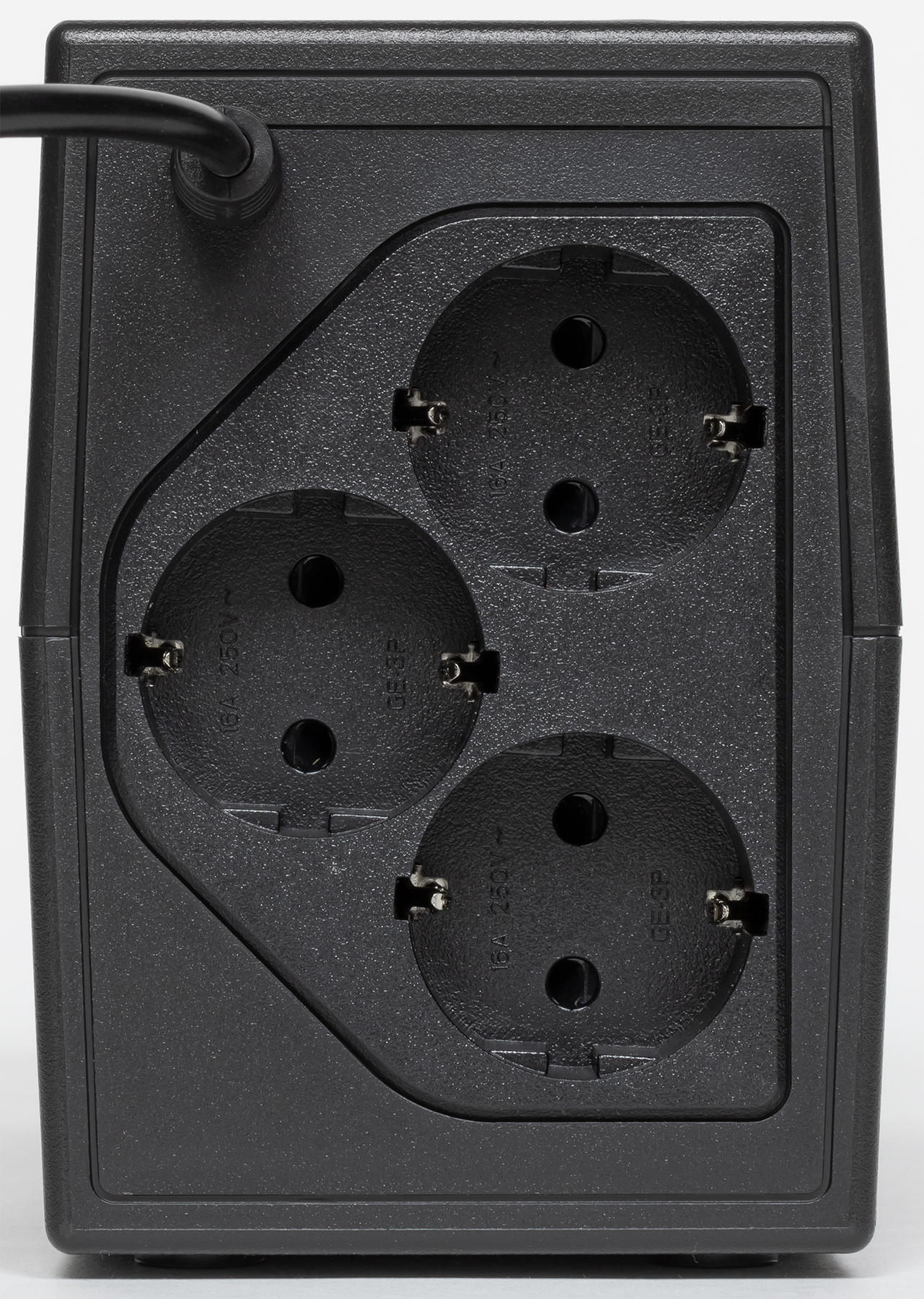

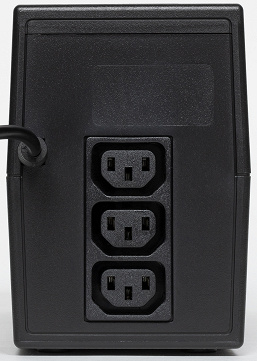

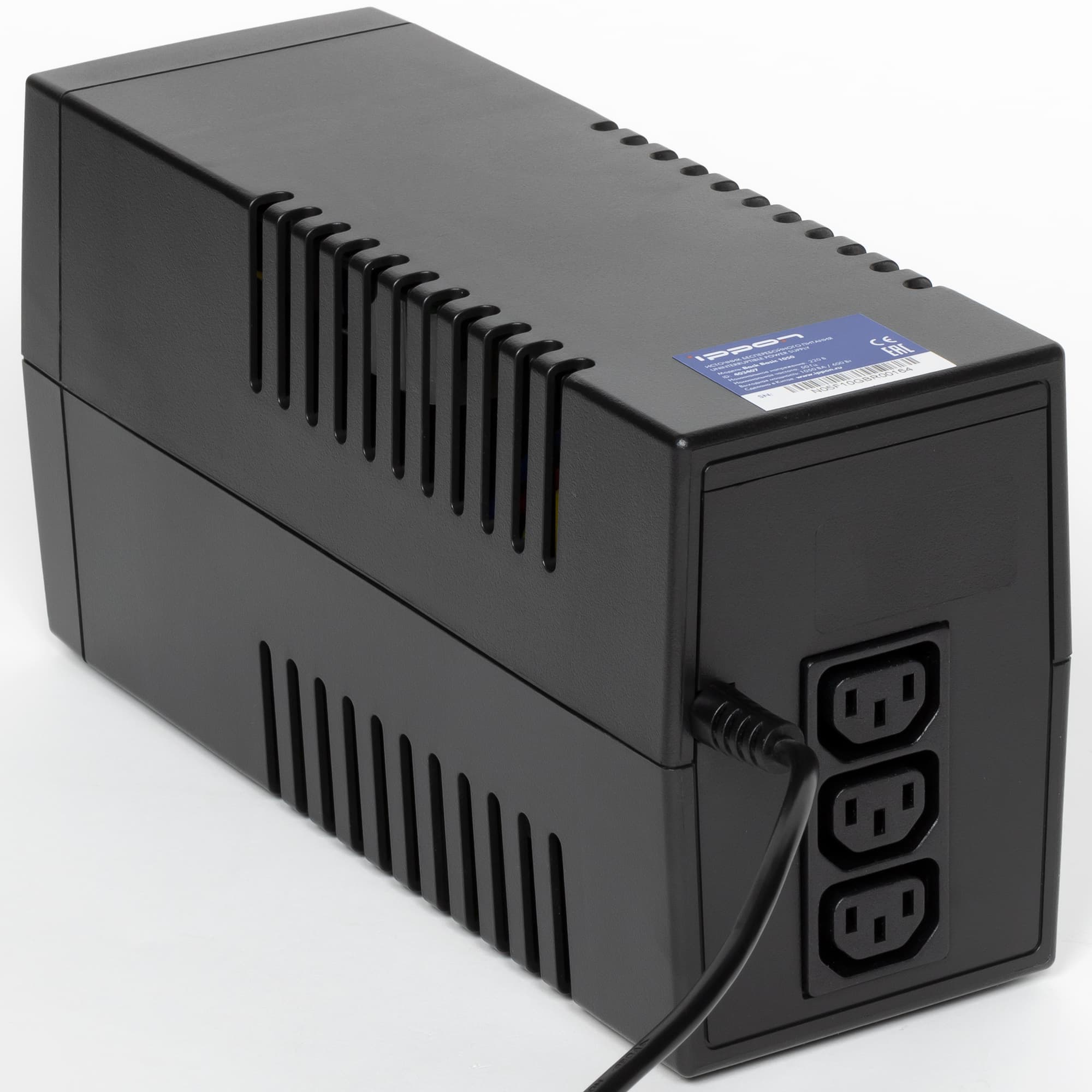

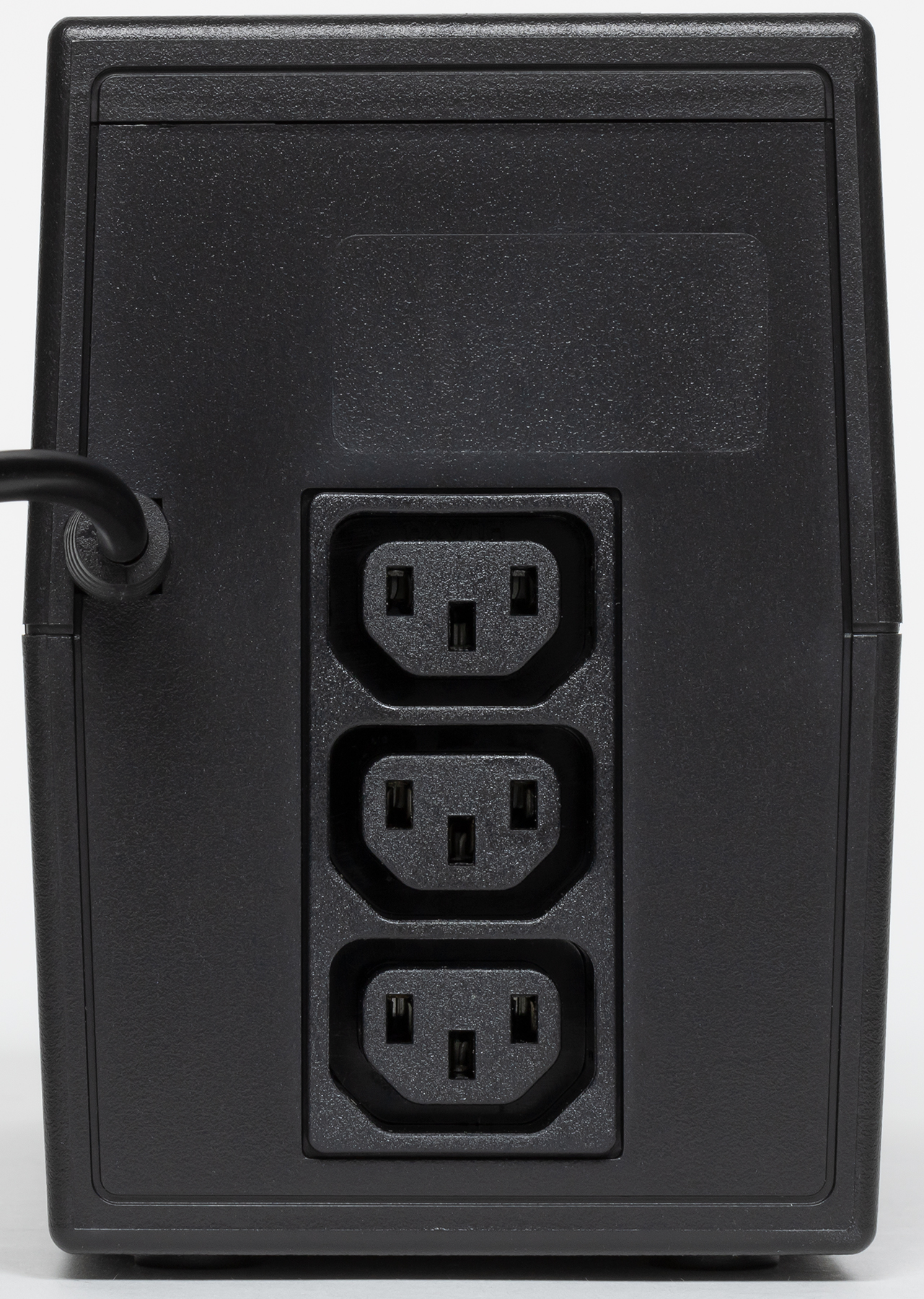

Как и у большинства аналогов, выходные розетки расположены сзади. Ограниченная площадь задней стенки не позволила разместить больше трех розеток Schuko, более компактных С13 поместилось бы и больше, но, очевидно, разработчики посчитали, что для такой мощности и трех будет вполне достаточно.

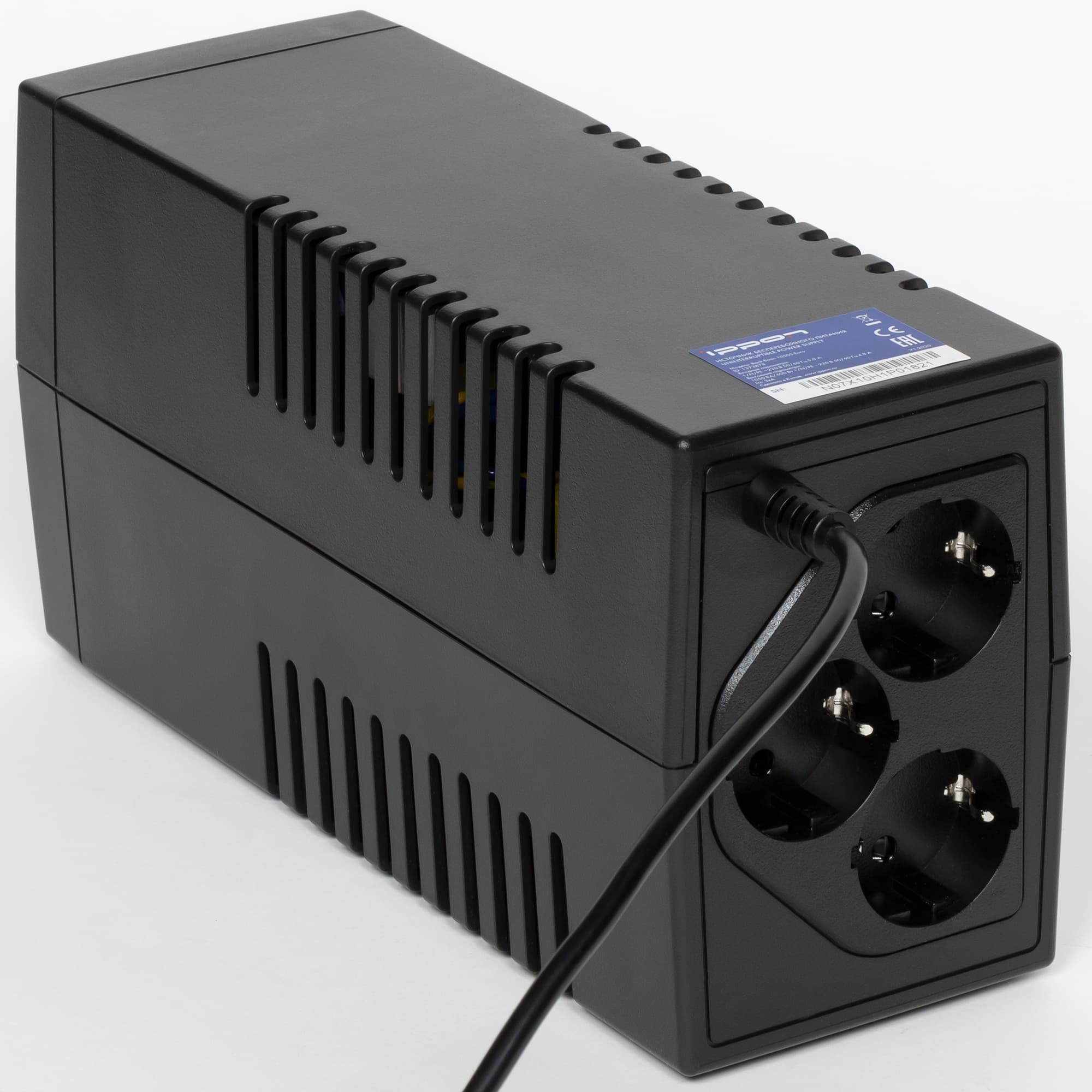

Ippon Back Basic 1050S Euro
Ippon Back Basic 1050S Euro

Еще из задней стенки выходит кабель для подключения к сети переменного тока (длина 1,15 м, несъемный, отверстие снабжено защитой от перетирания), а шток автоматического предохранителя отсутствует. Наклейка с информацией о модели и серийным номером находится в задней части верхней крышки.

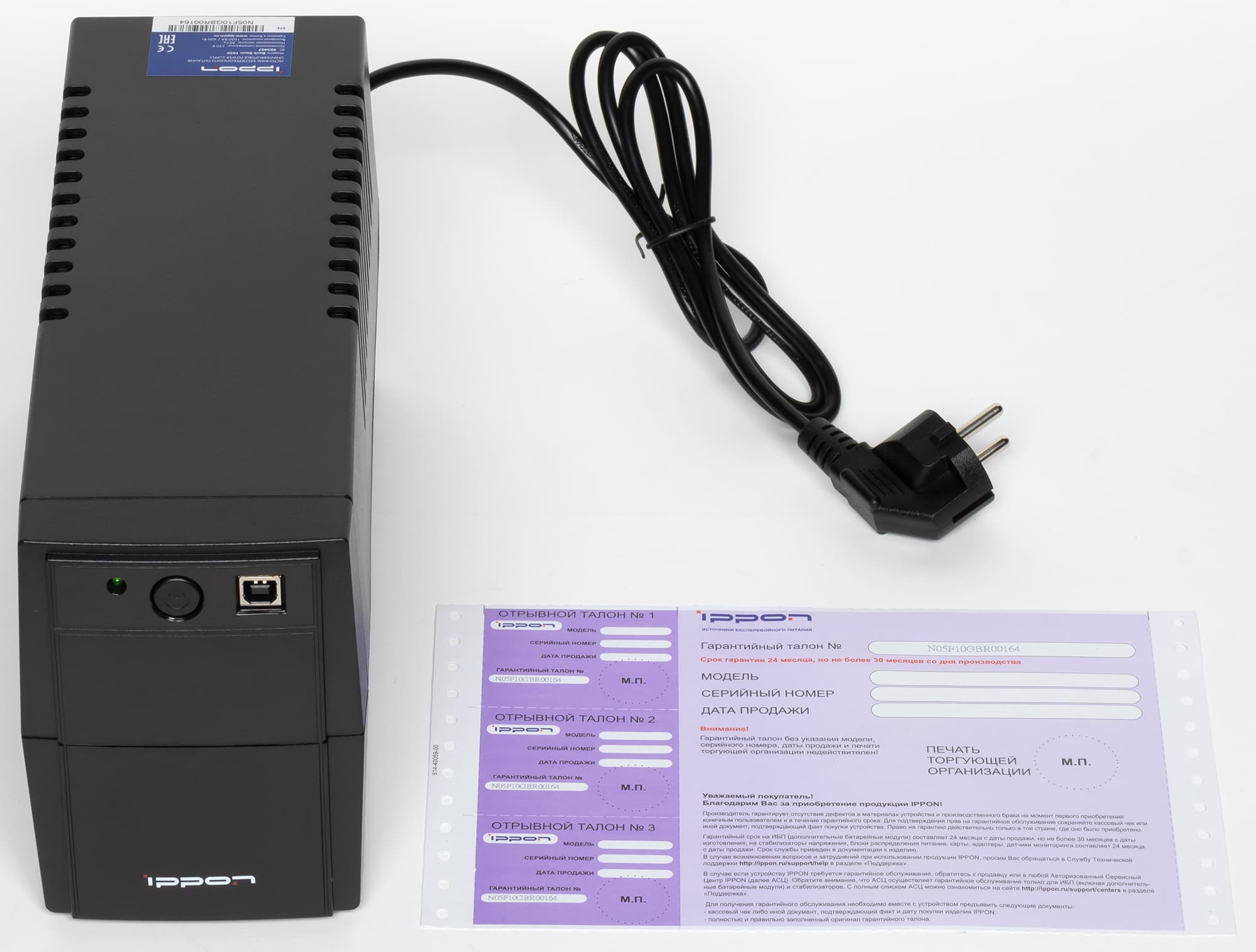

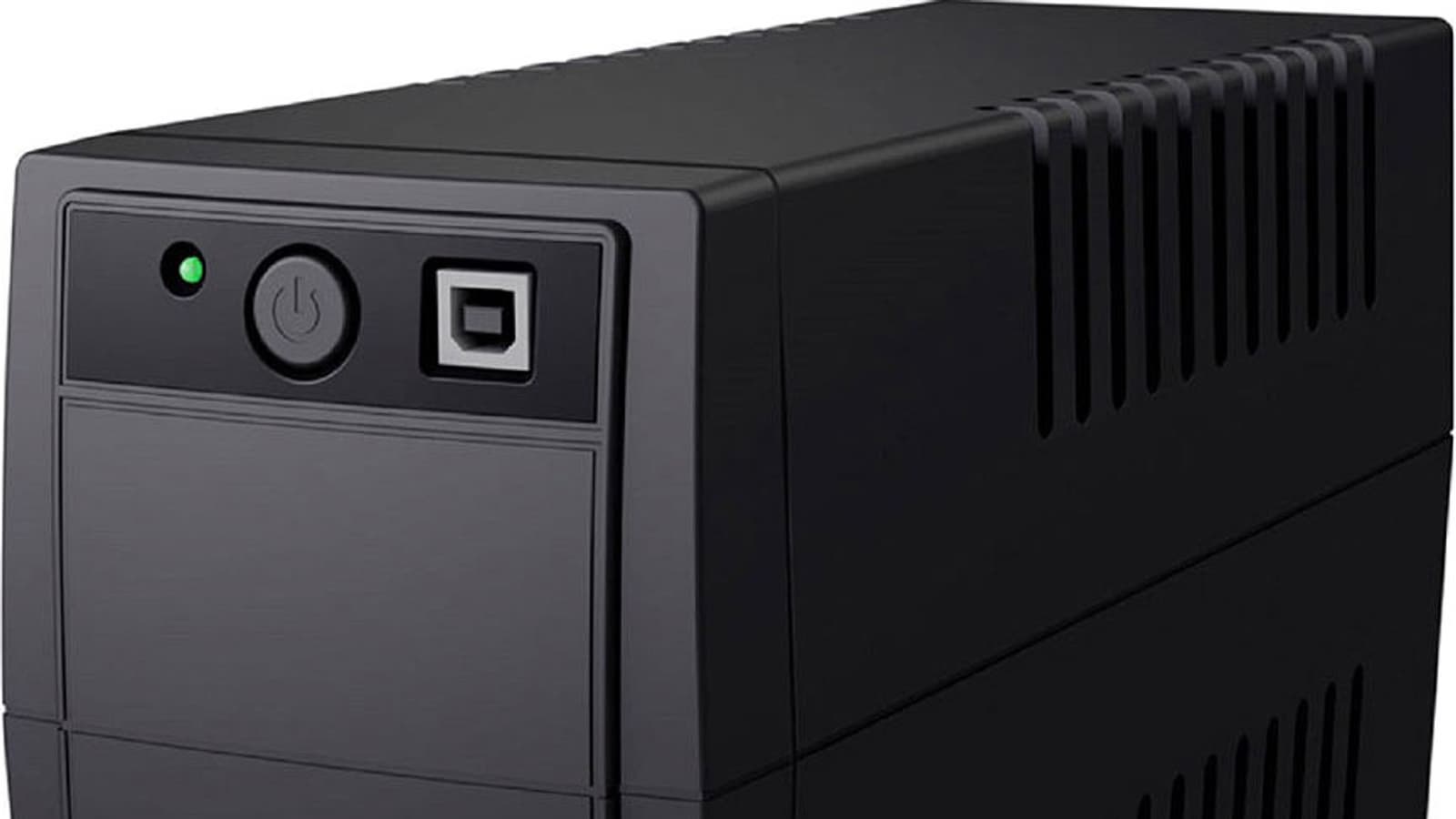

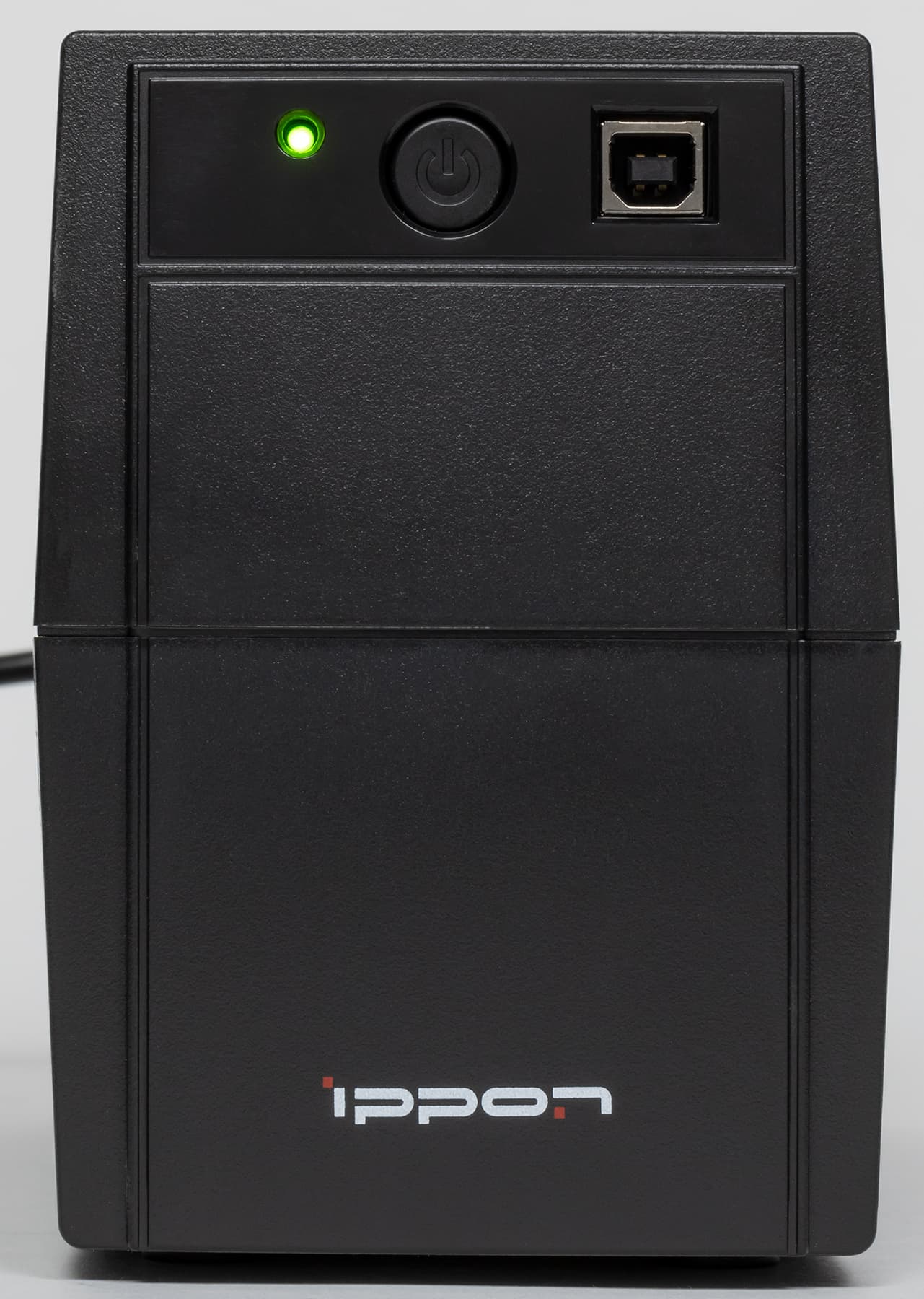

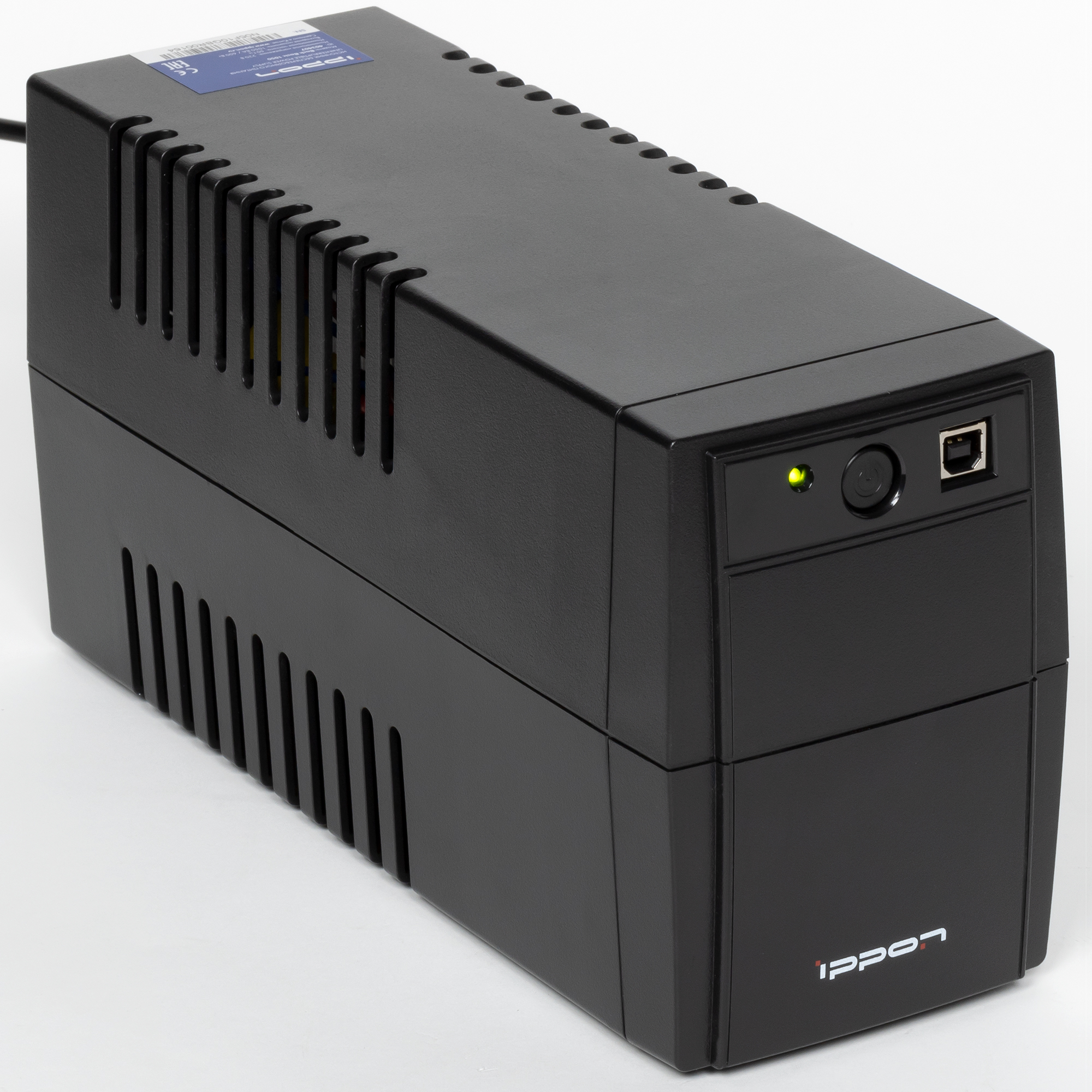

На лицевой панели органов минимальное количество: кнопка Power, единственный индикатор — зеленый светодиод (он горит непрерывно при питании от сети и мигает во время работы от батарей), а также разъем USB-B. По нашему мнению, этот порт все же лучше размещать на задней стенке: торчащий вперед USB-кабель легче случайно задеть и выдернуть или даже повредить, чем если бы он выходил сзади, а подключать или отключать его приходится редко.

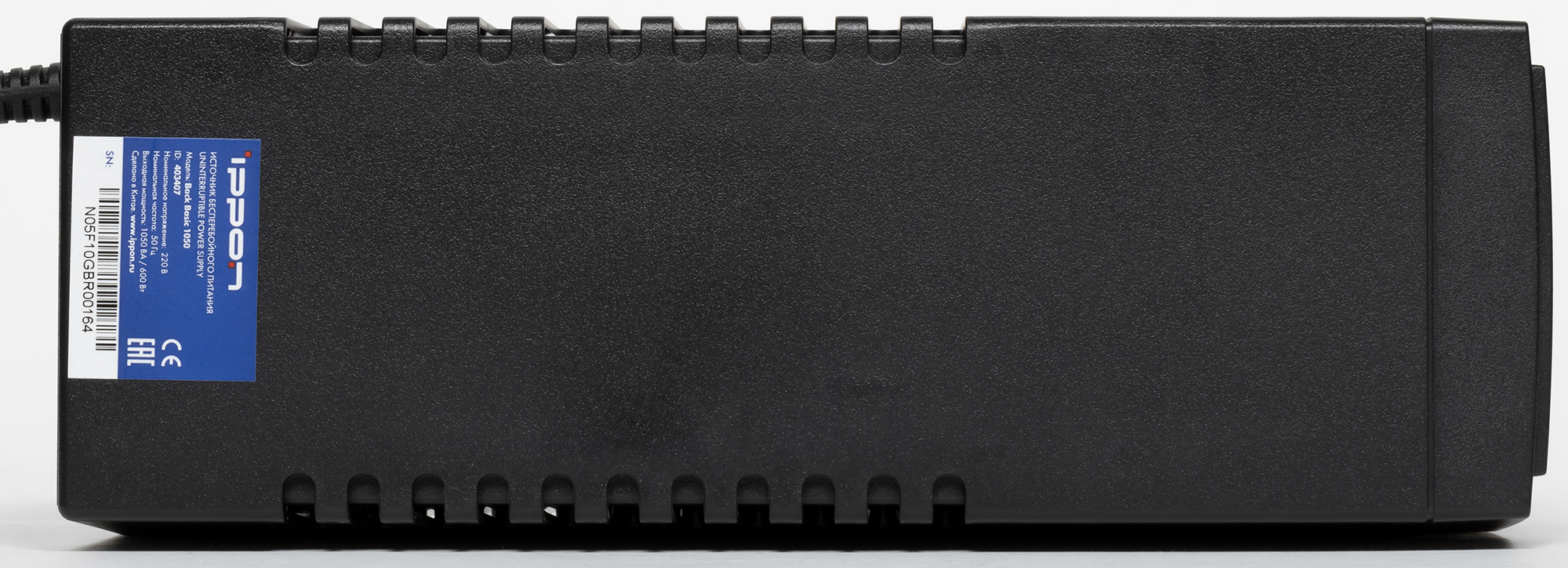

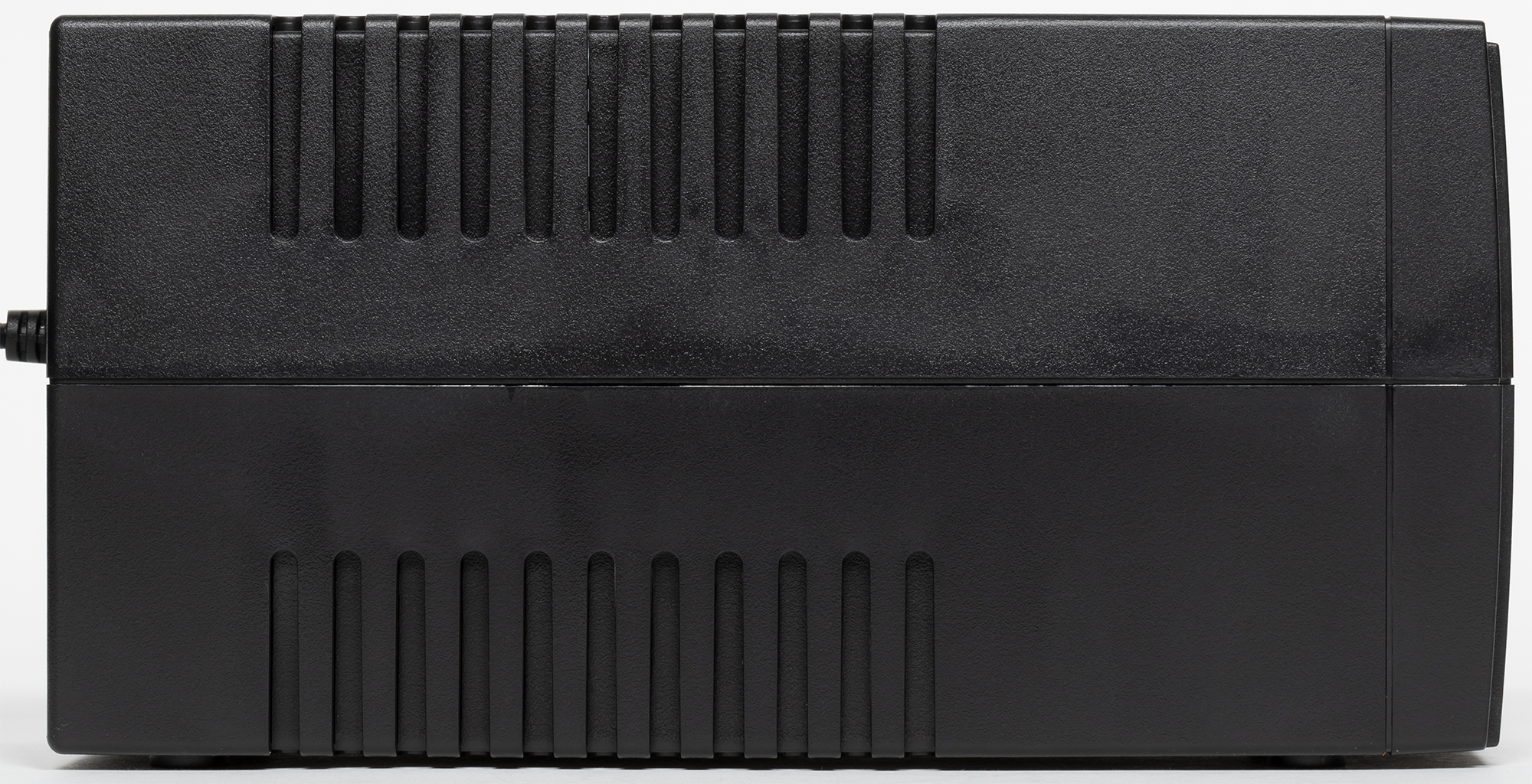

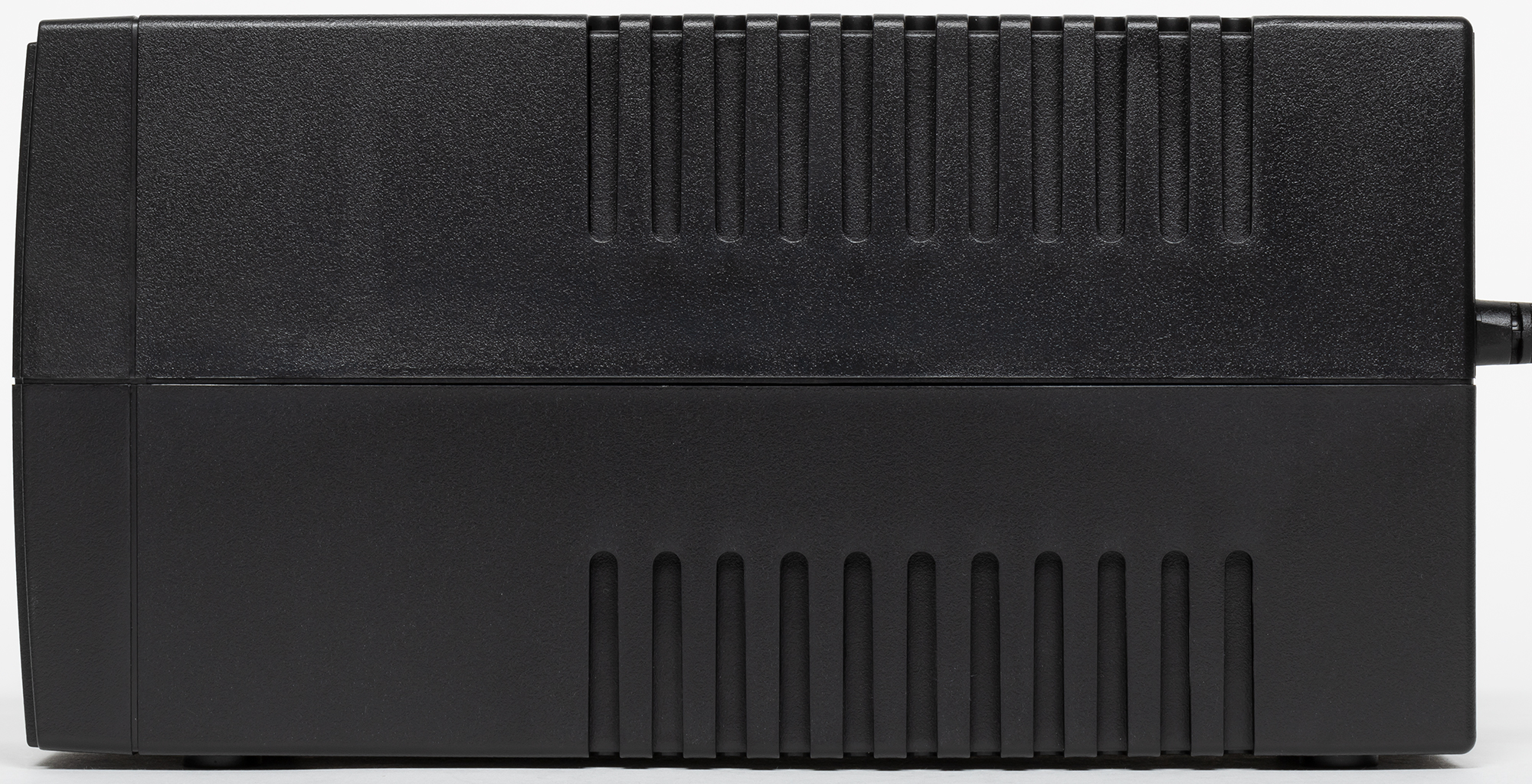

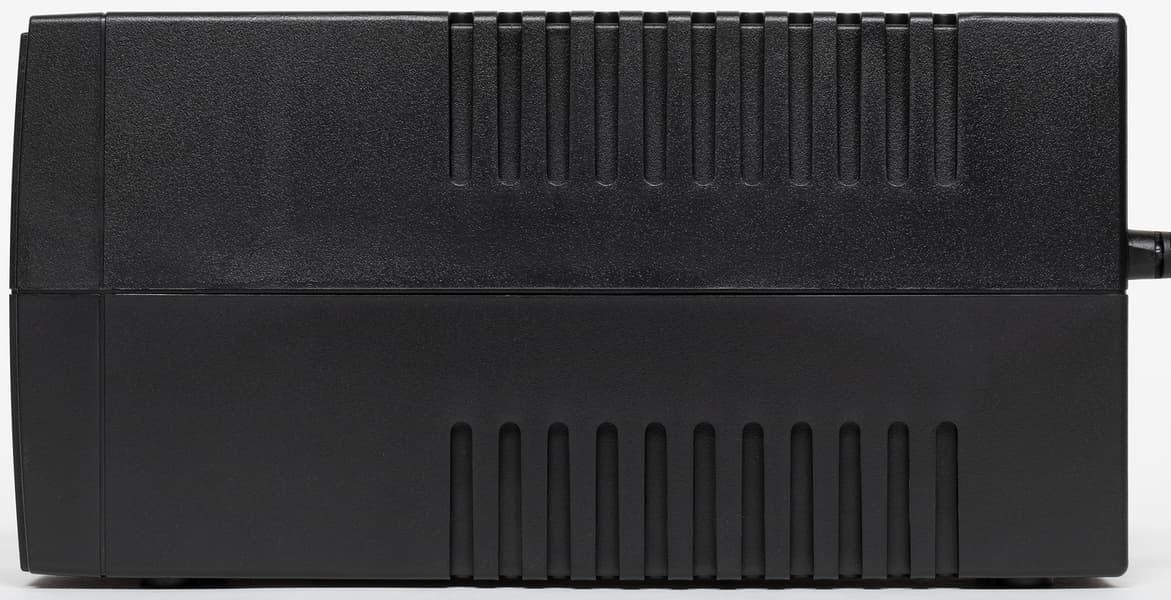

Вентиляционные отверстия в виде вертикальных прорезей имеются на боковых плоскостях.

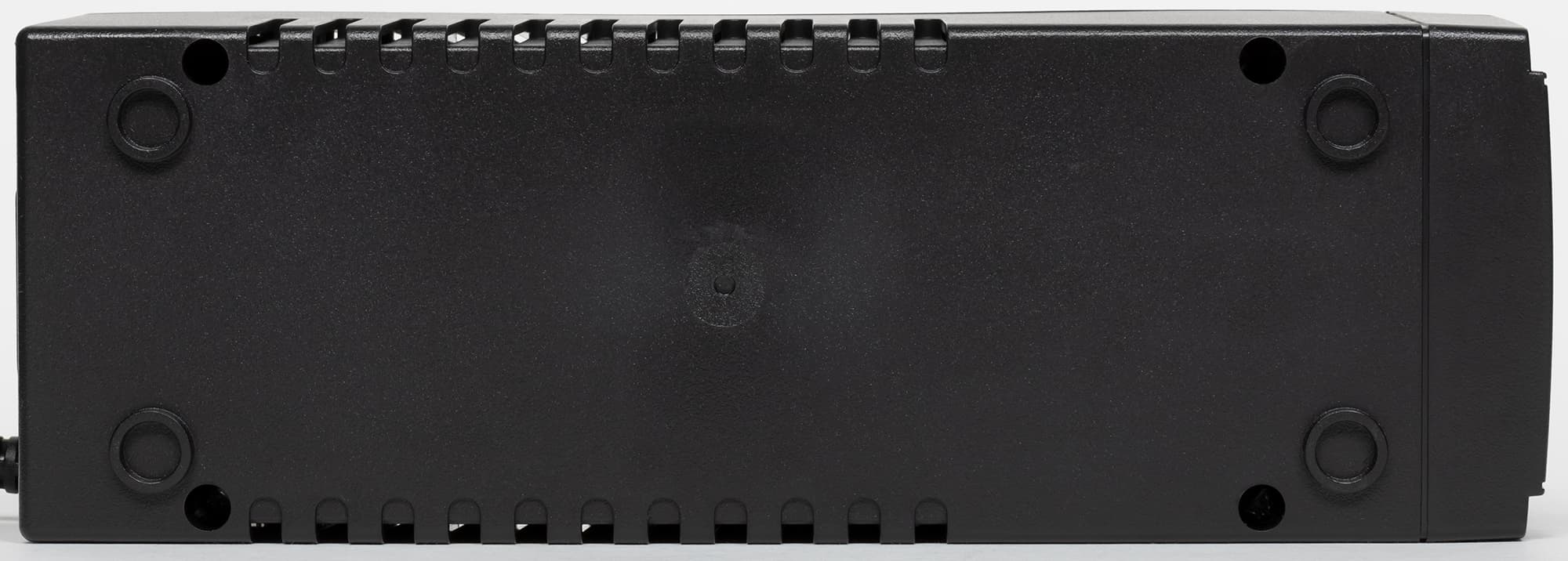

Ножки — круглые пластиковые выступы без амортизирующих вставок. Быстрый доступ к батарее (например, для ее замены) не предусмотрен.

Внутреннее устройство

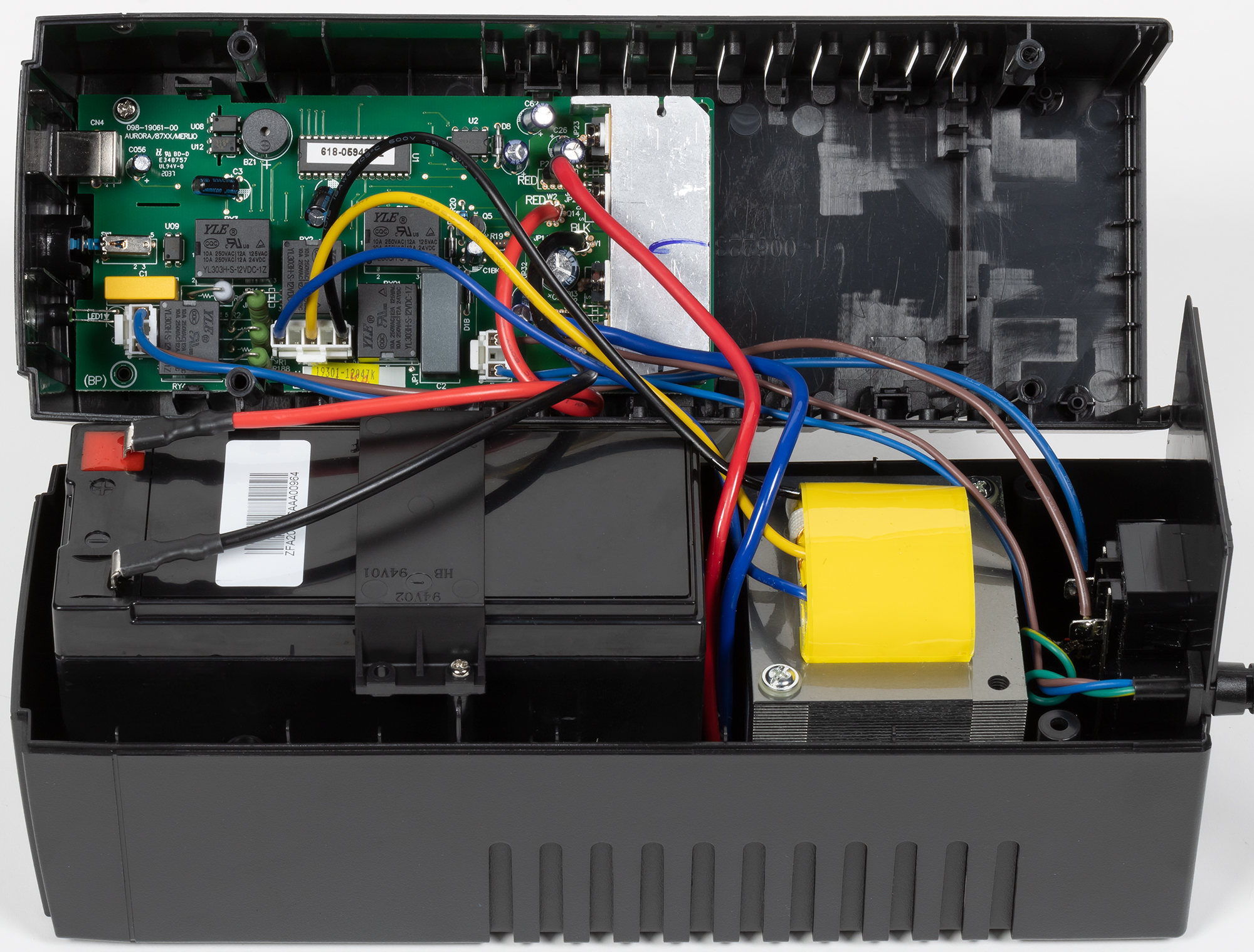

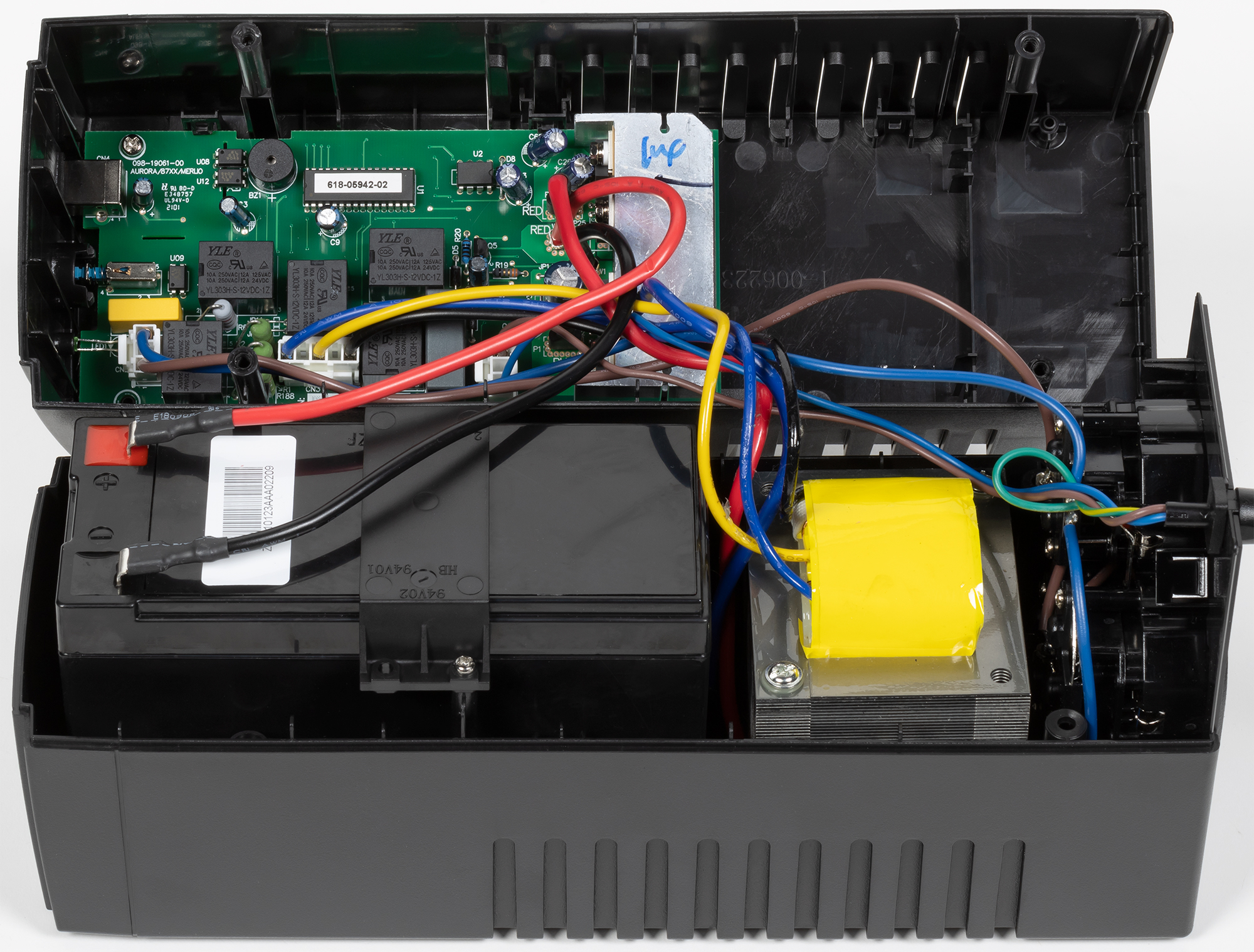

Чтобы вскрыть корпус, нужно перевернуть его «вверх ногами» и удалить четыре больших самореза в колодцах на днище. Затем надо вернуть ИБП в нормальное положение и снять верхнюю П-образную крышку, на которой изнутри закреплена плата с электронными компонентами.

Ippon Back Basic 1050
Ippon Back Basic 1050S Euro

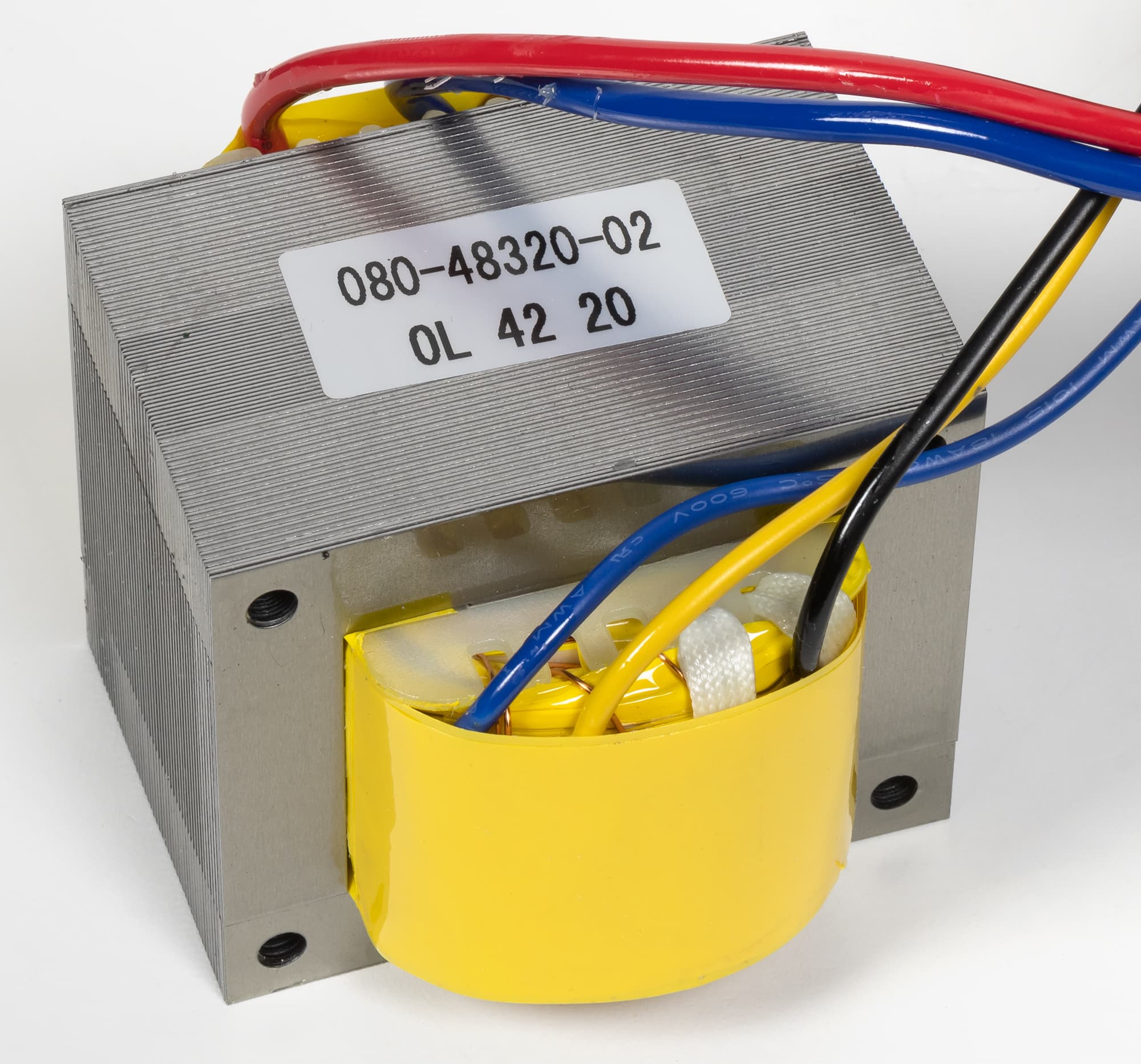

В нижней части остаются: сзади — трансформатор с сердечником на Ш-образных пластинах и панель с розетками, спереди — батарея, закрепленная пластиковой накладкой.

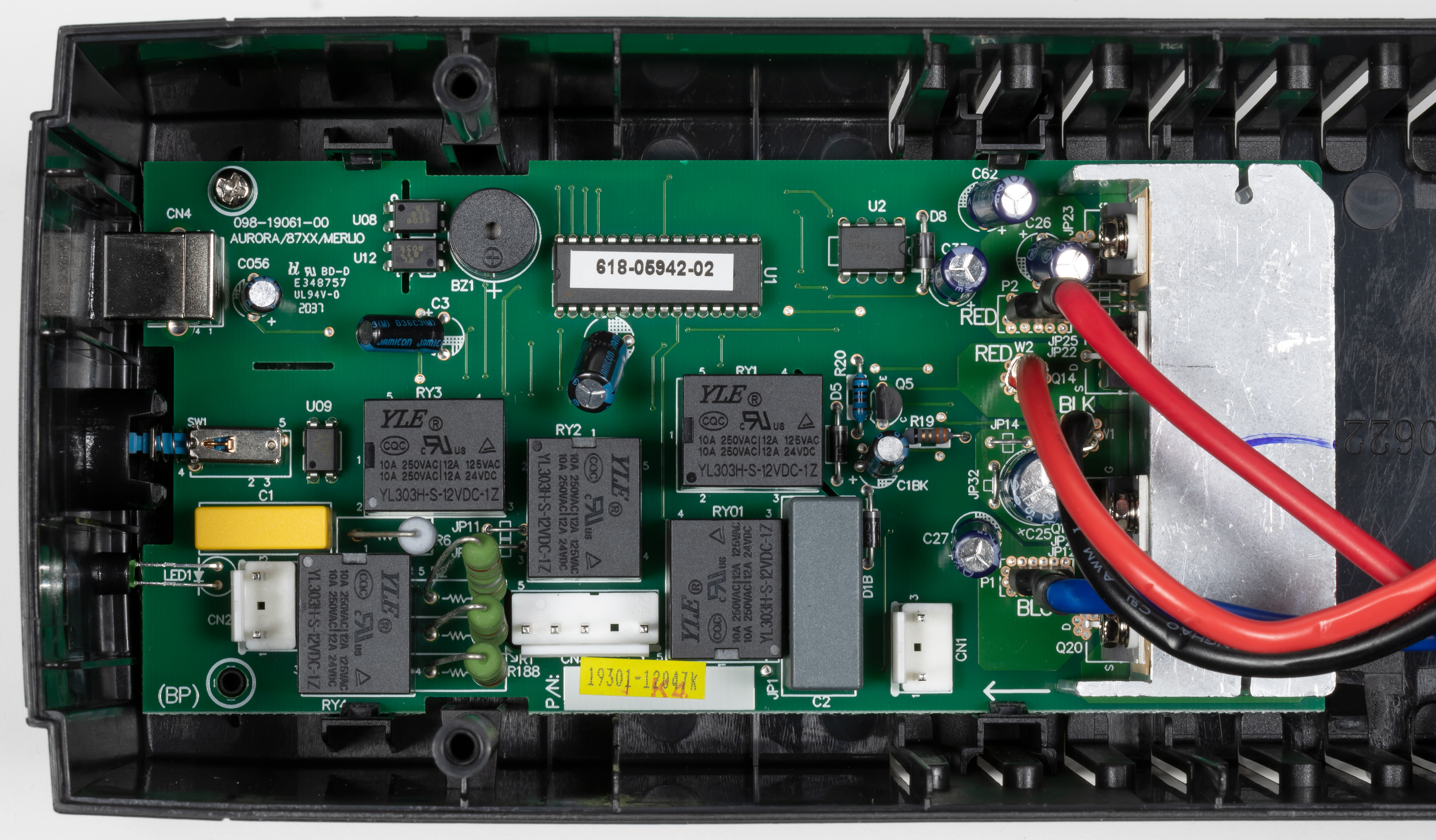

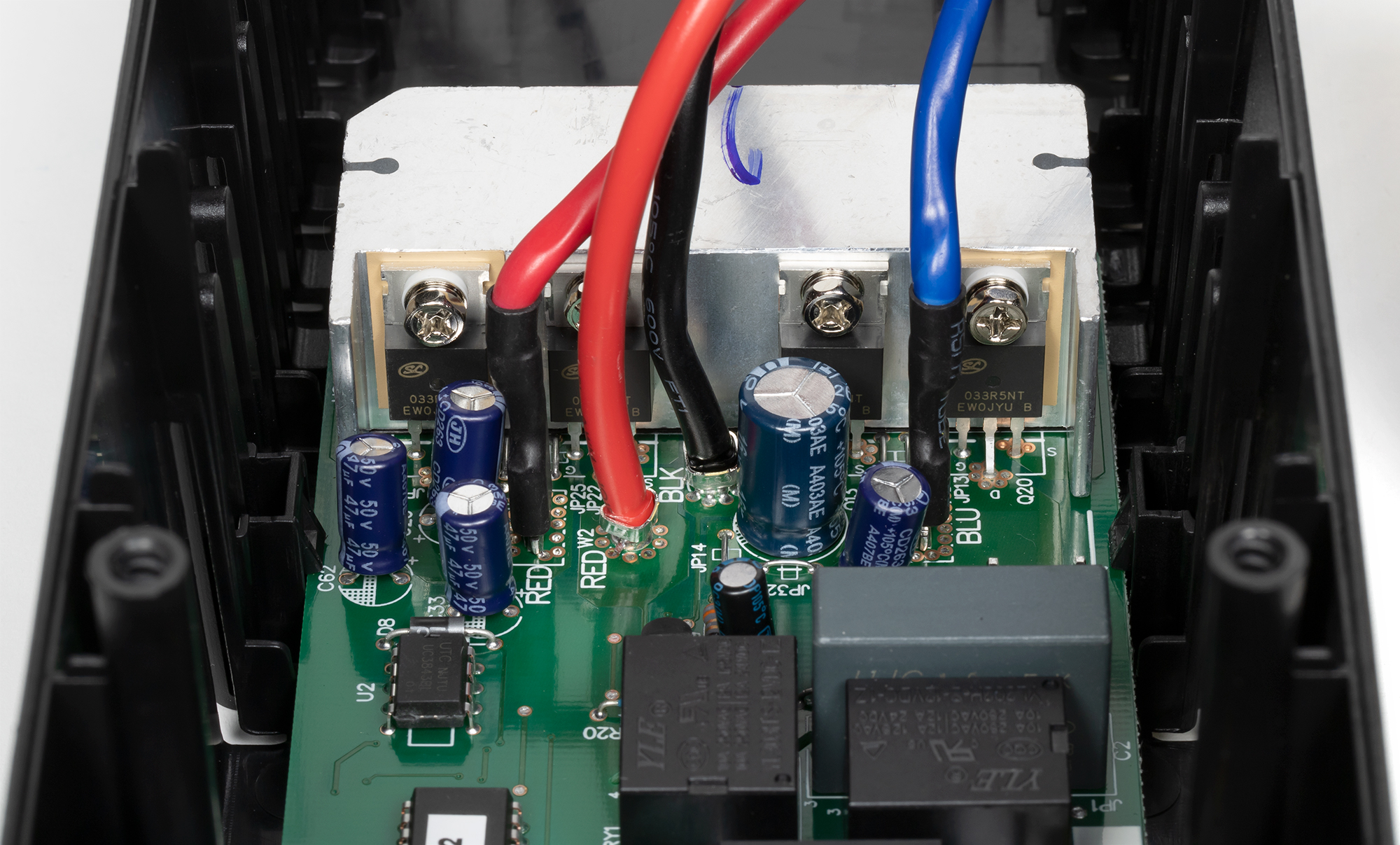

Инвертор выполнен на четырех МОП-транзисторах 033R5NT, закрепленных на алюминиевом радиаторе в виде небольшого бруска без оребрения, но с боковыми выступами. Радиатор расположен рядом с трансформатором, то есть все нагревающиеся элементы сосредоточены в задней части корпуса.

Вентилятора в конструкции не предусмотрено, охлаждение пассивное.

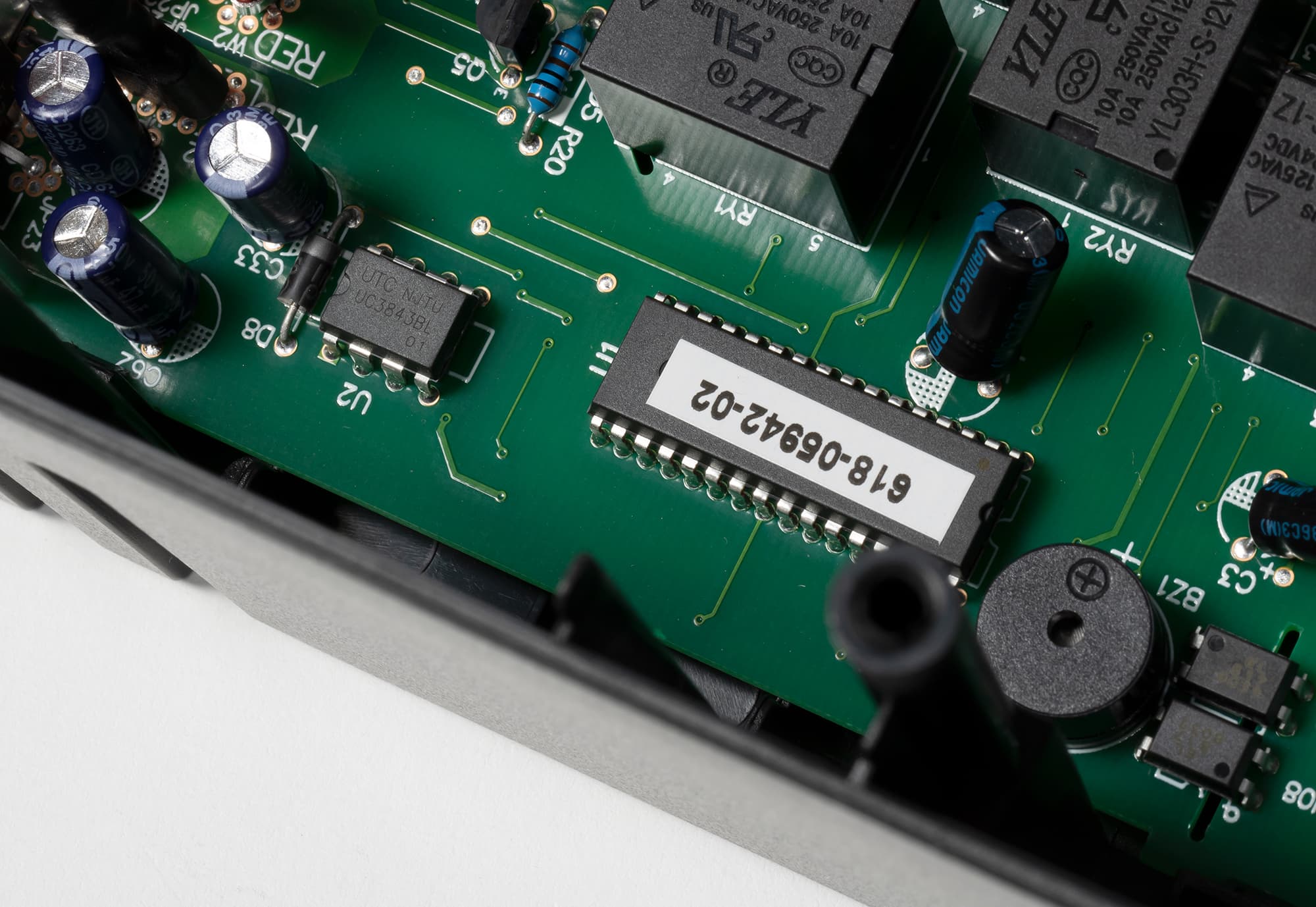

Коммутация осуществляется пятью реле YLE YL303H-S-12VDC-1Z, защита от импульсных помех содержит только конденсатор. Многоразового автоматического предохранителя, срабатывающего при коротком замыкании или перегрузке, или хотя бы плавкой вставки, в конструкции нет.

Все сказанное относится к обеим моделям, разница только в выходных розетках.

Батарея

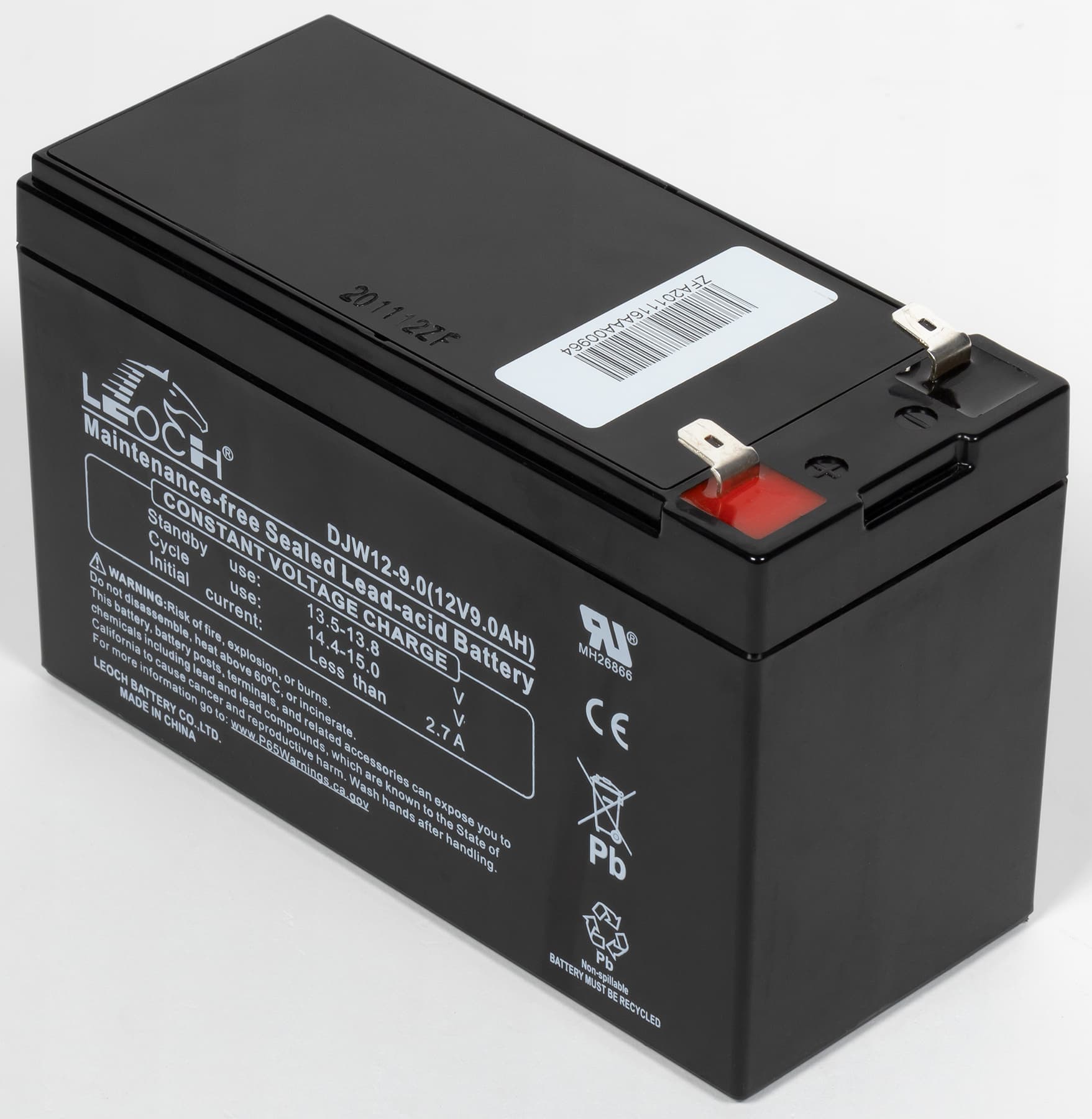

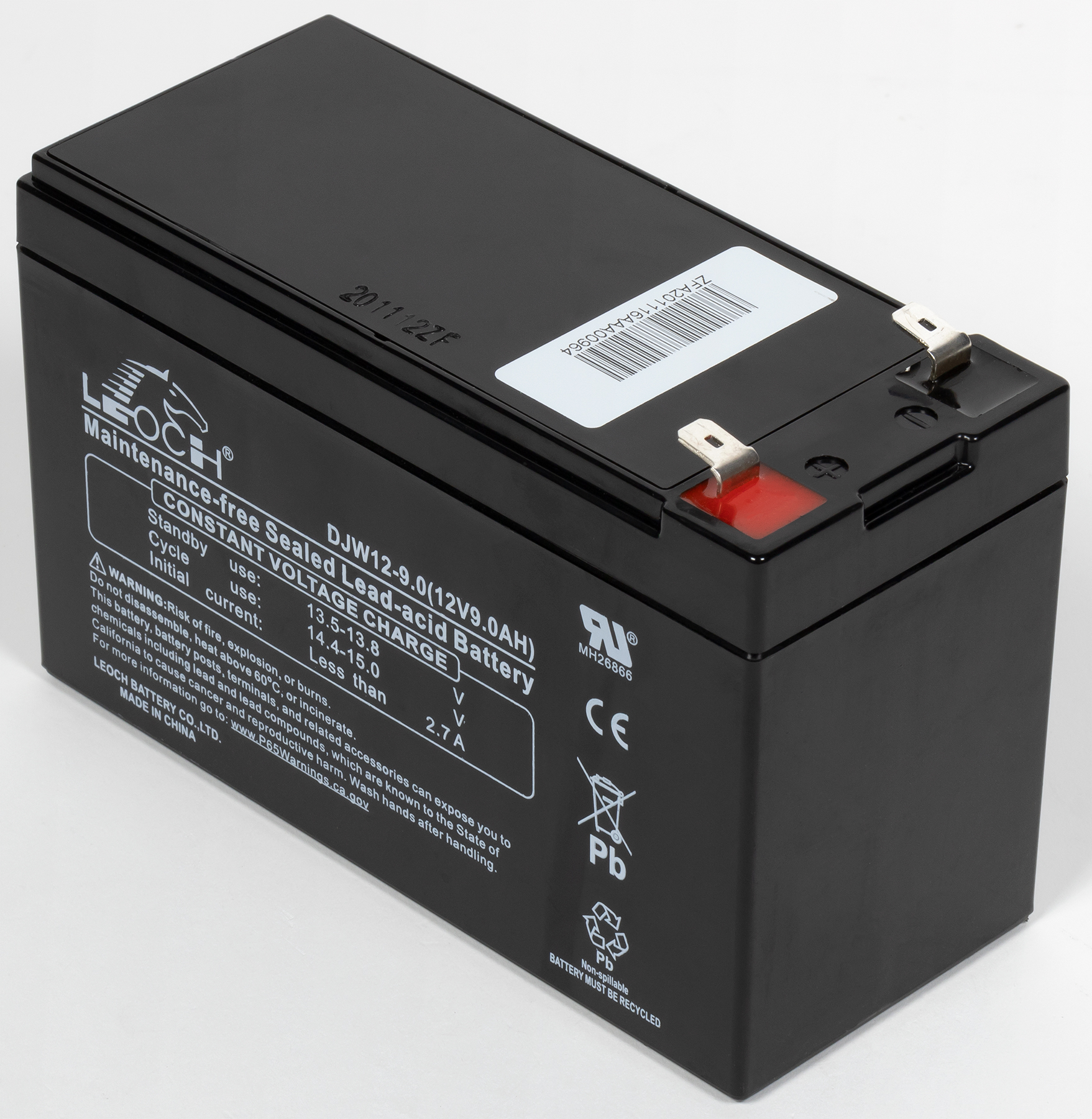

В наших экземплярах были установлены свинцово-кислотные (все-таки со свинцом, иного и ожидать трудно в подобных моделях) аккумуляторные батареи Leoch DJW-9.0 с заявленными напряжением 12 В и емкостью 9 А·ч.

Обозначенные на корпусе батареи 9 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,4-0,5 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются многими десятками ампер, и емкость будет существенно меньше.

Обычно для защиты цепи заряда-разряда используют плавкие предохранители, но в данном случае они отсутствуют. Плохо это или не очень, подсказать могут лишь сотрудники сервисных центров, обладающие статистикой полезности таких предохранителей. Можно лишь напомнить: если они имеются, то всегда распаяны на плате, а потому явно не предназначены для замены пользователем.

Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке, в том числе когда источник не включен кнопкой.

В общем случае оптимальным для заряда считается ток порядка 0,1С, где С — обозначенная емкость аккумулятора, то есть в данном случае 0,9 А. В нашем случае в самом начале процесса зафиксирован больший ток, но он в зависимости от предшествовавшего режима спадает либо быстро, либо очень быстро.

Чтобы наглядно показать влияние потребляемого от батареи тока на глубину разряда и соответственно на время последующего восстановления энергии, мы сделали два цикла замеров для заряда после отключения при автономной работе с нагрузками 600 Вт и 200 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров зарядного тока, сделанные внешним прибором для модели Back Basic 1050S Euro, приведены в таблице, у Back Basic 1050 значения близкие.

Back Basic
1050S Euro
Начальный ток 5 мин. 15 мин. 30 мин. 45 мин. 1 час 1 ч. 15 мин. 2 часа 2,5 часа 3 часа
После 600 Вт 1,2 А 0,65 А 0,4 А 0,3 А 0,2 А 0,1 А менее 0,05 А
После 200 Вт 1,3 А 1,2 А 1,1 А 1,0 А 0,9 А 0,8 А 0,7 А 0,35 А 0,15 А менее 0,05 А

Судя по току, вполне можно считать, что в первом случае для заряда потребовалось не более часа с четвертью, во втором около 3 часов — разница очень существенная, а разряде на меньшие нагрузки время еще увеличится, но в целом можно сделать вывод: 4-5 часов для обеих моделей будет достаточно, чтобы восстановить заряд батареи до 90 и даже более процентов, исключая случаи автономной работы на очень малые (десятки ватт) нагрузки, о которых скажем ниже.

Максимальный нагрев корпуса во время заряда без подключения внешних нагрузок довольно заметный: до 16-17 градусов относительно температуры в помещении.

Программное обеспечение Winpower

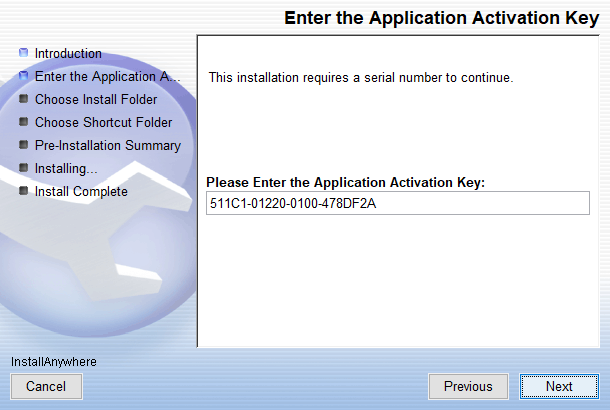

Во время тестирования на сайте производителя самой свежей была версия 5.7.0.3, хотя можно было выбрать и более старые, вот только отличия версий никак не комментируются. Скачивать программу нужно самостоятельно, в комплекте диска с ПО нет. Кроме того, потребуется ключ активации, он приведен на соответствующей странице официального сайта: 511C1-01220-0100-478DF2A. Зачем вообще потребовался такой запрос при установке — сказать трудно.

После инсталляции программа включается в автозагрузку и отслеживает состояние ИБП, иконка для нее появляется в области уведомлений (системном трее). В случае каких-либо событий появляются небольшие окна с соответствующими предупреждениями.

В настройках программы можно выбрать русский язык.

Подключать источник к USB-порту компьютера можно как до, так и после установки ПО.

Как часто бывает, возможности программы гораздо шире, чем представляется необходимым и достаточным для рассматриваемых ИБП, о чем свидетельствует левое поле ее окна (см. скриншоты ниже). По понятным причинам мы не будем исследовать то, что не имеет прямого отношения к линейкам Back Basic.

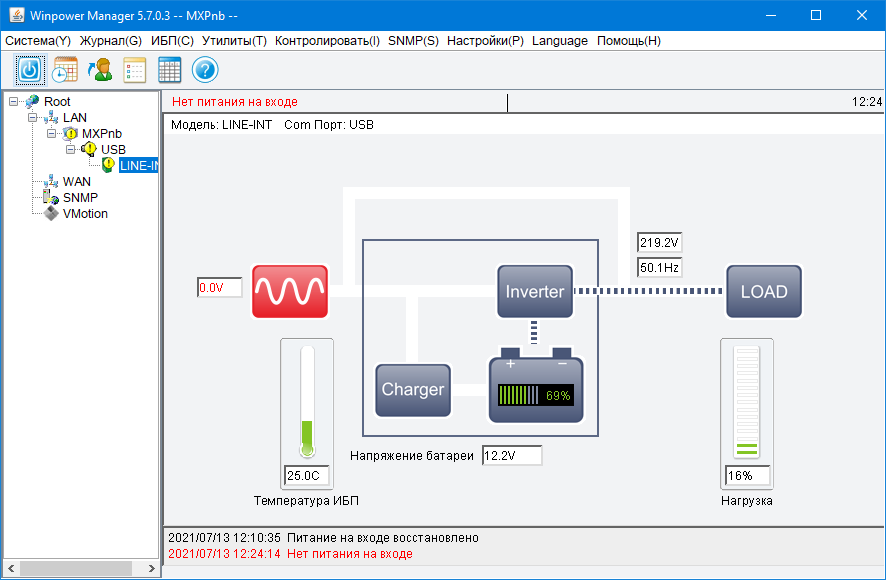

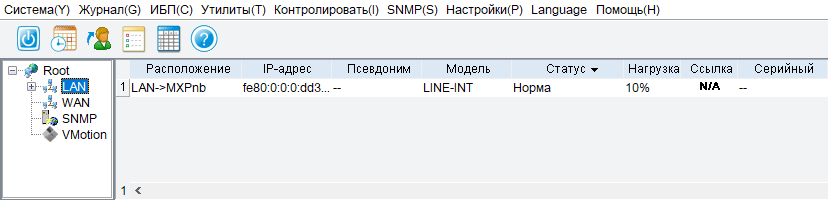

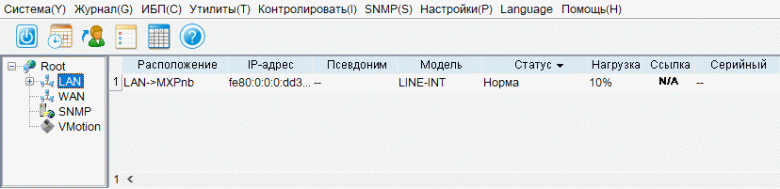

Источник сразу не отображается как задействованный программой, надо сначала войти в нее в качестве администратора (пароль по умолчанию Administrator, его можно изменять), после чего станет доступным автопоиск локального устройства.

Несмотря на то, что для данных моделей предусмотрено только локальное подключение, ИБП появляется в графе «LAN».

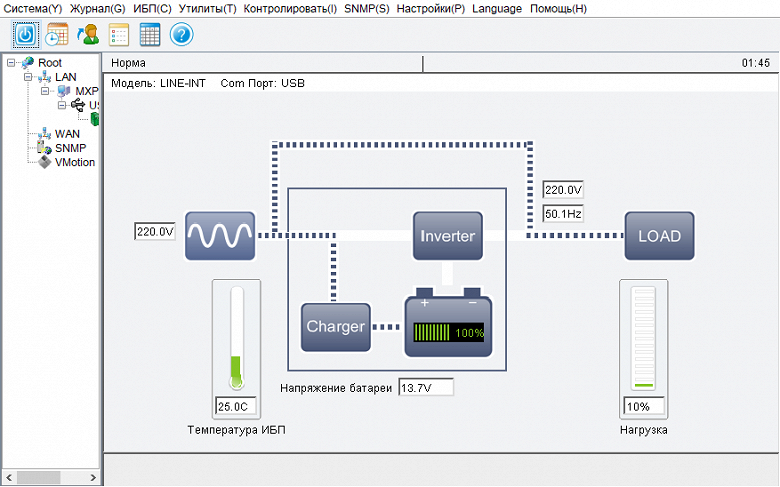

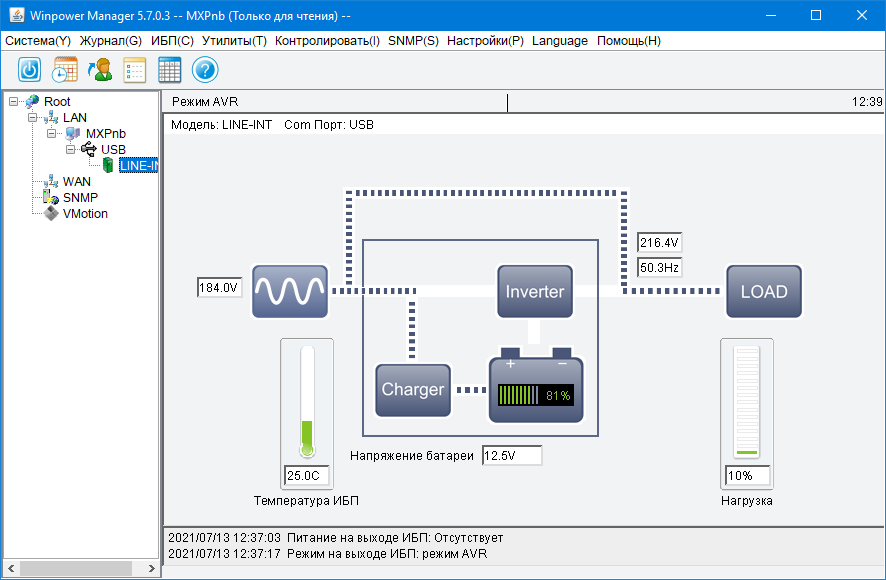

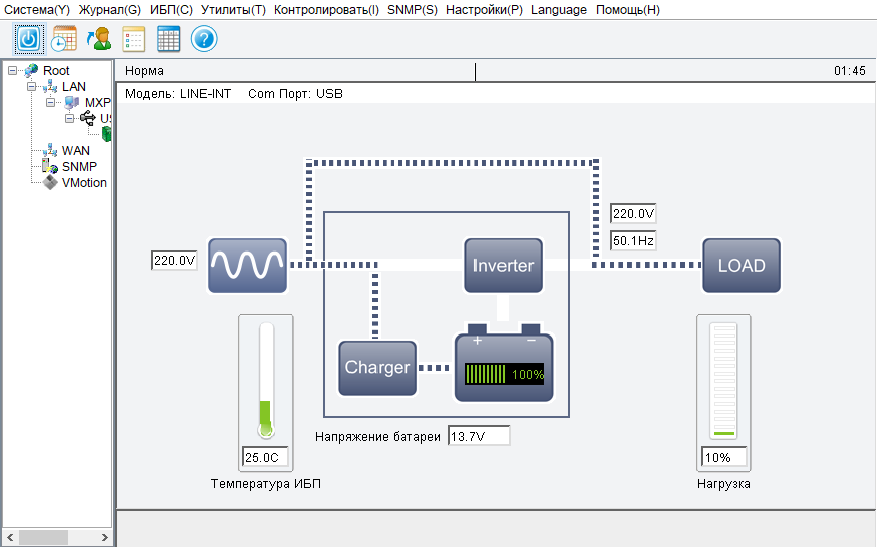

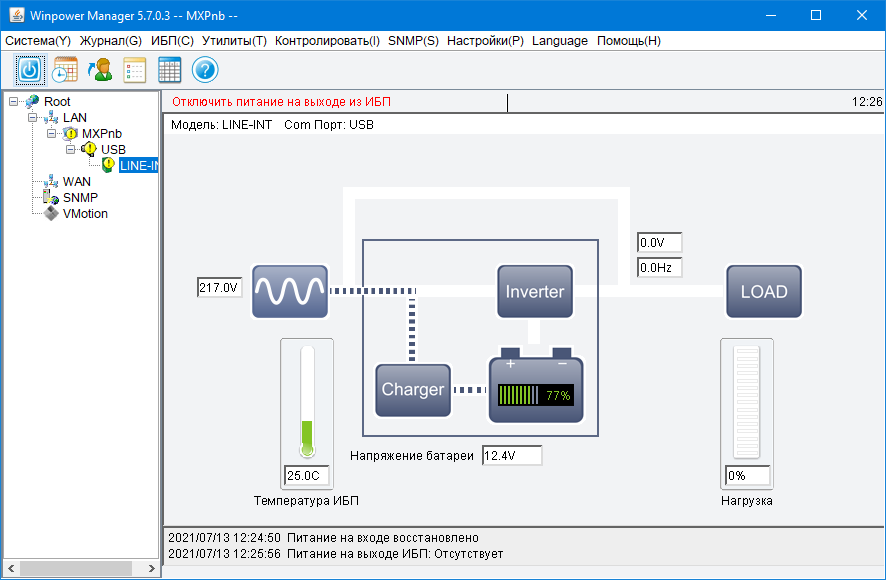

Клик по единственной строчке в правом поле открывает анимированную картинку с различными параметрами и схематичным изображением происходящего.

Как видите, из «недр» источника считывается довольно много информации: уровни заряда и нагрузки, напряжения на входе, выходе и батарее, частота и даже температура.

Пожалуй, единственное, что отсутствует, это оценка времени автономной работы на текущих уровнях нагрузки и остатка заряда, но подобные сведения обычно бывают очень и очень приблизительными, поэтому сильно сожалеть об этом нет смысла.

На схеме не учитывается срабатывание системы AVR, оно отображается лишь в виде текстовых сообщений в нижней и верхней частях окна. Переход на батарею приводит и к соответствующей смене «потоков энергии» на картинке, и даже если выключить ИБП кнопкой, оставив его подключенным к розетке, изображение тоже поменяется.

Теперь о том, насколько точно отображаются параметры. Естественно, значения определяются не программой, а поступают из ИБП.

Итак: нагрузка в изображенный на первом скриншоте момент не была подключена, а отображалось 10%, причем в разных режимах (AVR, переход на батарею) значение менялось от 8 до 16 процентов. Нагрузки до 100 Вт включительно никак не влияли на эти цифры, 125 Вт отобразились как 16%, хотя составляют 21% от 600 Вт. При нагрузке 200 Вт: в программе 21%, а реально это 33%; при 300 Вт: в программе 26%, реально 50%; при 450 Вт: в программе 38%, реально 75%. Таким образом, отображаемые цифры не очень-то пригодны даже в качестве оценочных.

Напряжение: при 220 В ±0,5% по внешнему вольтметру показания в программе менялись между 218 и 221 вольтами, что представляется вполне приемлемым для практического использования.

Переходим к возможным настройкам. Делать это следует лишь после входа в качестве администратора, иначе сохранить изменения параметров не получится, даже в заголовке окна программы написано «Только для чтения».

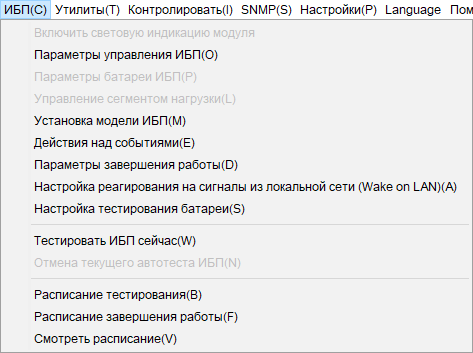

В меню программы перечень настроек довольно длинный, но не все одинаково полезны на практике.

В параметрах управления ИБП единственная строчка — отключение звуковых сигналов при работе от батарей. Они действительно отключаются, но лишь до тех пор, пока работает программа: если выключить компьютер, на котором она запущена, то сигналы возобновятся.

Дальше по порядку: можно переименовать источник («Установка модели ИБП»), но вряд ли это следует называть параметром управления. «Действия над событиями» подразумевают разного рода оповещения и необходимые для них установки:

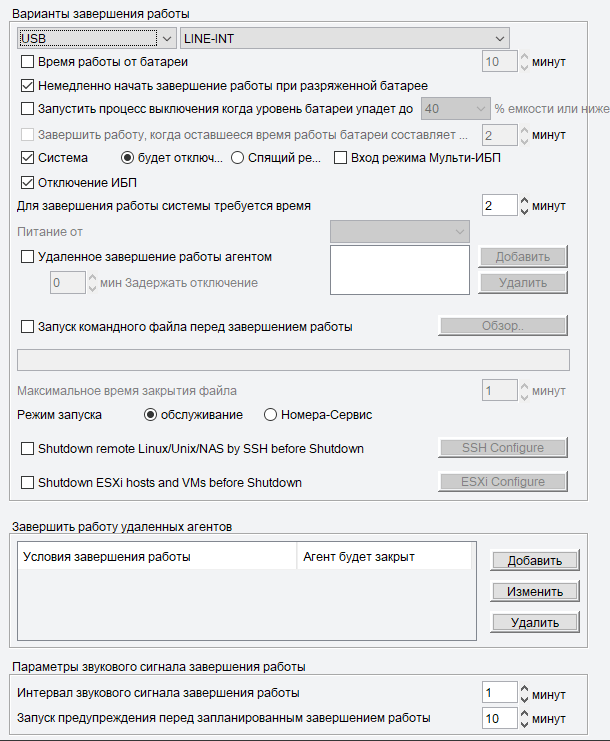

Пожалуй, наиболее полезным будет пункт «Параметры завершения работы»:

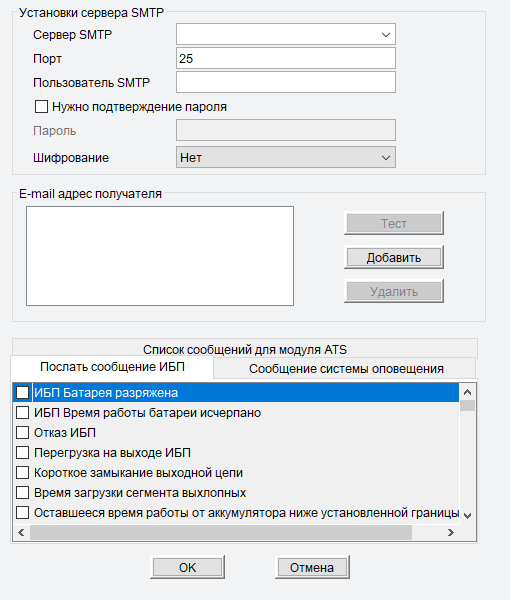

Реагирование на сигналы из локальной сети рассматривать не будем, вряд ли такая функция актуальна для ИБП подобного класса.

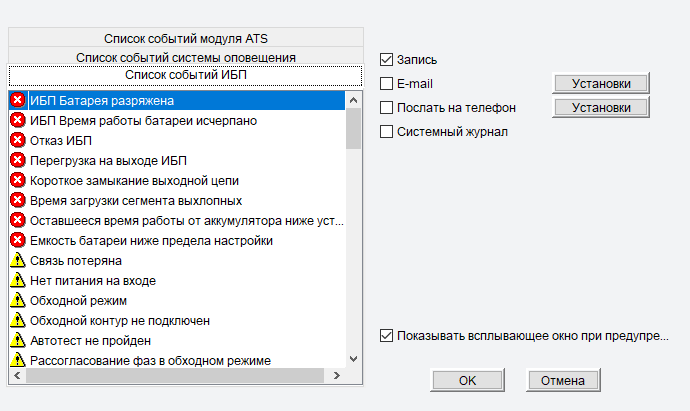

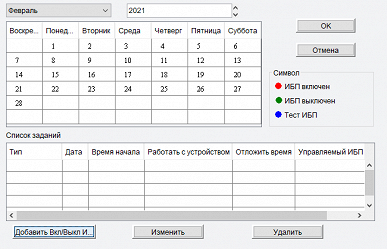

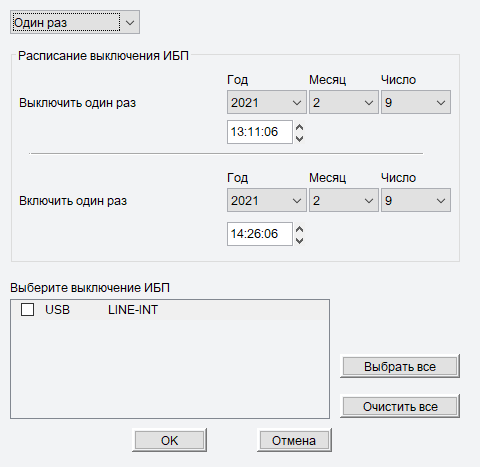

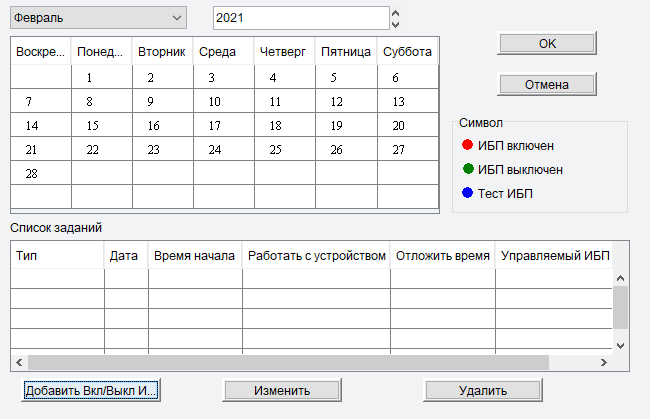

Следующие пункты меню посвящены тестированию батареи, а также заданию расписания включения источника — наверно, это порой может быть полезно, но вряд ли регулярно и каждому владельцу Back Basic.

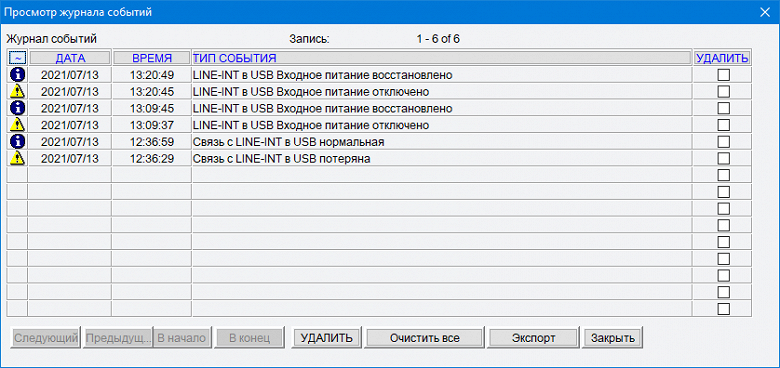

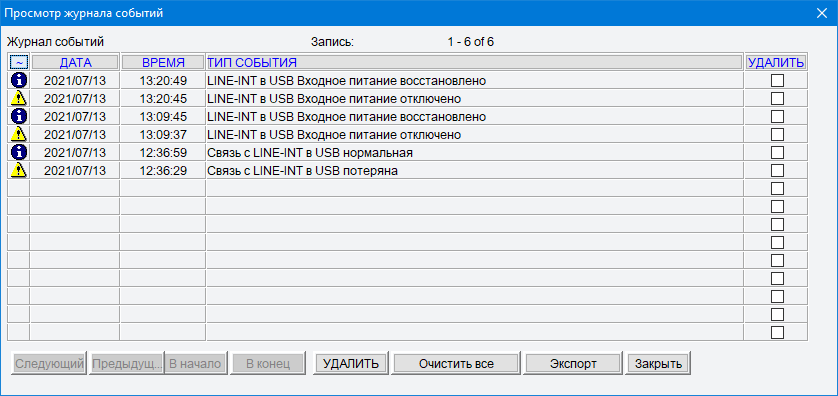

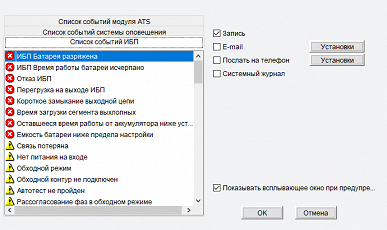

Ведется журнал событий, который можно просматривать и чистить от лишнего, для содержимого предусмотрен экспорт в формате CSV.

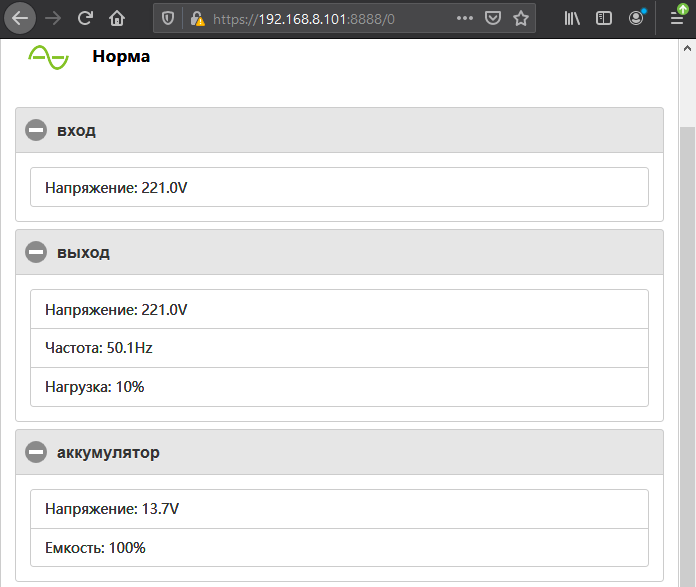

Кроме того, можно воспользоваться веб-интерфейсом, для чего нужно в настройках Winpower запустить веб-сервер — собственно, это сделано по умолчанию. И тогда, обратившись через порт 8888 к IP-адресу компьютера, к которому подключен ИБП (но надо либо отключить брандмауэр, либо открыть этот порт), получим ту же информацию, что и в Winpower, хоть и в менее наглядном текстовом виде. Для управления источником потребуется ввести пароль администратора, но доступные настройки здесь и вовсе сводятся к запуску самотестирования.

Тестирование

Уточнения к спецификации

Сначала уточним несколько достаточно важных моментов.

Поддержка стандарта Smart Battery не заявлена и не обнаружена нами при проверке: после подключения источника к USB-порту компьютера новое устройство «Батарея ИБП HID» не появляется. Но сожалеть об этом большинство владельцев вряд ли будет, поскольку возможности получаются весьма скудными.

Работа от батарей при малых нагрузках: много нареканий в некоторых моделях ИБП вызывает «режим экономии заряда» (Green Mode, Green Power), не позволяющий использовать их для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер): источник считает, что если нагрузки нет или почти нет, то лучше выключиться, чтобы сэкономить электроэнергию и/или заряд батареи.

В данном случае подобного нет: мы попробовали автономную работу вообще без нагрузки, в течение получаса источники не отключались.

Холодный старт: проверили — в обеих моделях работает, подать напряжение на подключенные нагрузки в отсутствие питания на входе ИБП вполне можно.

Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150—230 В·А (вместе с монитором), с обоими ИБП никаких проблем не наблюдалось.

Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: все равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «А будет ли нормально работать именно с моим компьютером?».

Собственное потребление: при полностью заряженном (с вечера до утра, не менее 11 часов) аккумуляторе выключенные кнопкой источники потребляют 12-12,5 В·А (или 9-9,5 Вт, PF = 0,73), при включении, но без нагрузок, получается чуть больше: 13 В·А / 10 Вт.

В начале процесса зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 25 Вт, их собственное потребление ожидаемо выше: 36 В·А (PF = 0,96, то есть также заметно больше), но затем плавно снижается: через час до 30 В·А, через три часа до 27 В·А, через пять до 23 В·А (PF = 0,91 — снизился), и лишь через 9,5-10 часов становится близким к приведенному в предыдущем абзаце значению. То есть разряд на столь малую нагрузку получается очень глубоким, и для восполнения энергии в батарее требуется гораздо больше времени, чем было указано выше для нагрузок, исчисляемых сотнями ватт.

Приведены усредненные значения, отклонения от них у каждой из моделей очень незначительные.

Форма выходного напряжения

Выходное напряжение при работе от батареи — вполне обычная для подобных ИБП «модифицированная синусоида», ничего общего с синусоидой не имеющая, но вполне пригодная для работы c нагрузками, оснащенными импульсными блоками питания.

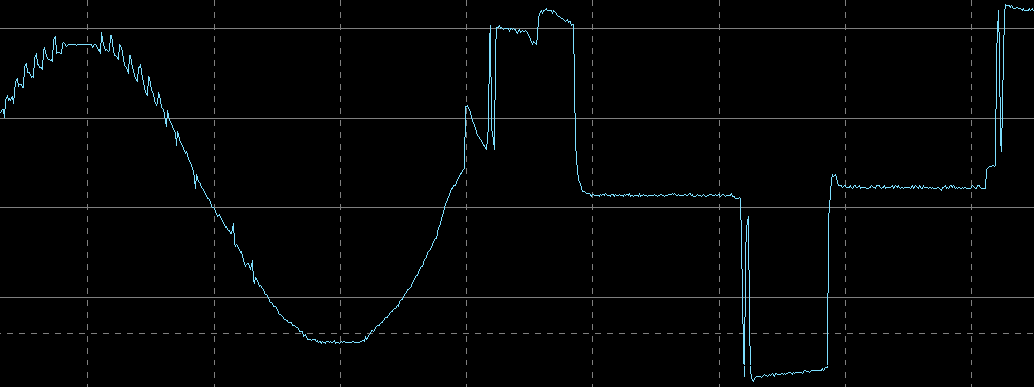

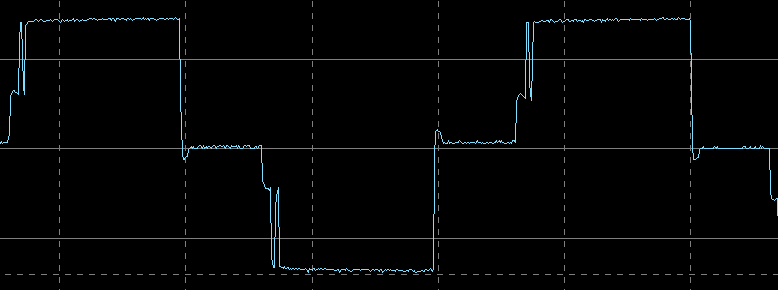

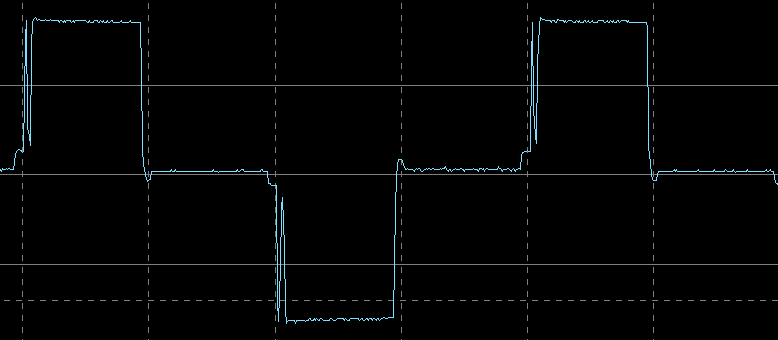

Вот ее внешний вид на нагрузках 100 Вт и 400 В·А (PF = 0,7), цена деления по горизонтали здесь и далее 5 мс; сначала модель Back Basic 1050:

Нагрузка 100 Вт
Нагрузка 400 В·А (PF = 0,7)

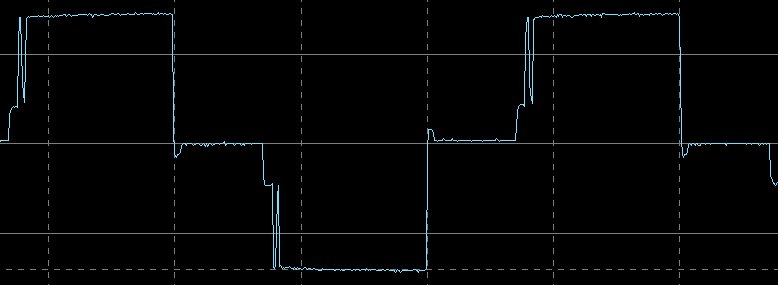

Теперь Back Basic 1050S Euro:

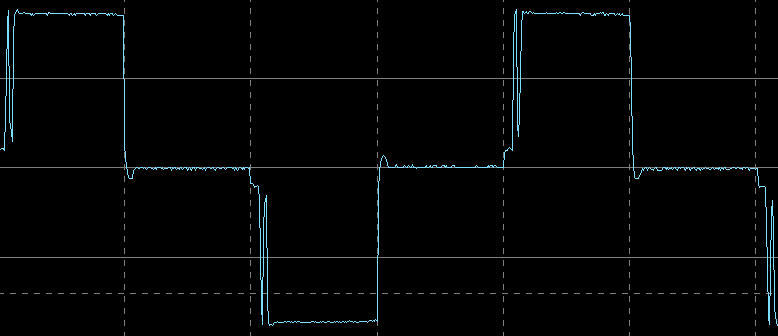

Нагрузка 100 Вт
Нагрузка 400 В·А (PF = 0,7)

Как видите, форма меняется в зависимости от нагрузки, но с равными нагрузками оба ИБП ведут себя практически одинаково.

Температурный режим, шум

В любом режиме источники нагреваются — не очень сильно, но заметно. Например, во время заряда батареи при выключенном ИБП температура в самой горячей точке корпуса (середина верхней крышки, над радиатором транзисторов инвертора) может быть до 16-17 градусов выше, чем у окружающей среды. При автономной работе с малыми и средними нагрузками, которая длится достаточно долго, нагрев даже чуть меньше: на 14-15 градусов. При больших нагрузках источник отключается довольно быстро (от десятков секунд до нескольких минут), за такое время внешние части корпуса просто не успевают сколь-нибудь существенно нагреться, хотя радиатор транзисторов становится горячим. При близких к максимуму нагрузках потребляемый от батареи ток может превысить 90 ампер, хоть и на короткое время, при этом нагреваются даже довольно толстые провода, идущие от АКБ.

Вклад трансформатора AVR не очень значительный — по крайней мере, если судить по температуре расположенной непосредственно над ним части верхней крышки. При срабатывании той или иной ступени ситуация меняется мало: за час работы повышающей ступени на нагрузку 300 Вт корпус в этом месте нагрелся всего на 6-7 градусов относительно исходного состояния.

То есть отсутствие вентилятора можно считать вполне оправданным, тем более, что такое решение делает источник практически бесшумным. Трансформатор гудит, но очень тихо — услышать это можно, лишь прижавшись ухом к корпусу, и в помещении с фоновым уровнем менее 30 дБА измеритель с расстояния даже в 0,5 метра не фиксирует изменений шума. При переходе на батарею звук от ИБП становится немного заметнее: с расстояния в 1 метр замер показывает величину 32,5-33 дБА. В спецификации указан более высокий предел: «< 40 дБ» — возможно, из-за довольно громких щелчков реле, но эти звуки слишком кратковременные и нерегулярные, чтобы всерьез воспринимать их как шум.

И, конечно, напомним о звуковых сигналах — вполне громких и с привлекающей внимание тональностью. Как сказано выше, отключить их раз и навсегда нельзя, это возможно лишь при подключении к USB-порту компьютера с установленной программой Winpower.

Автономная работа

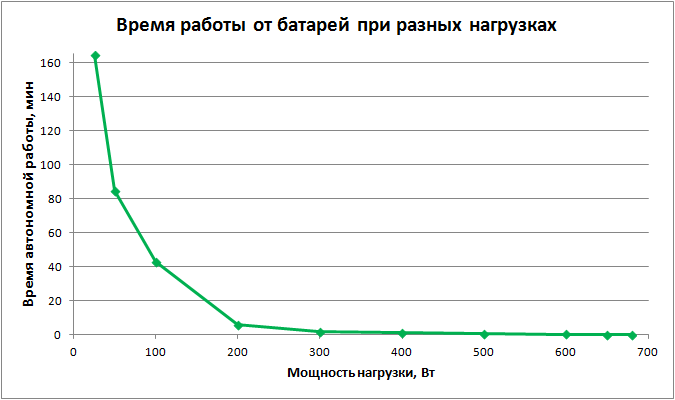

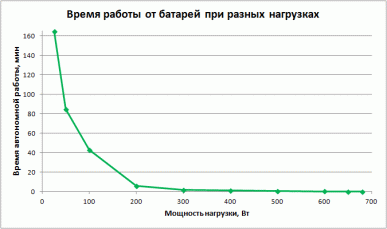

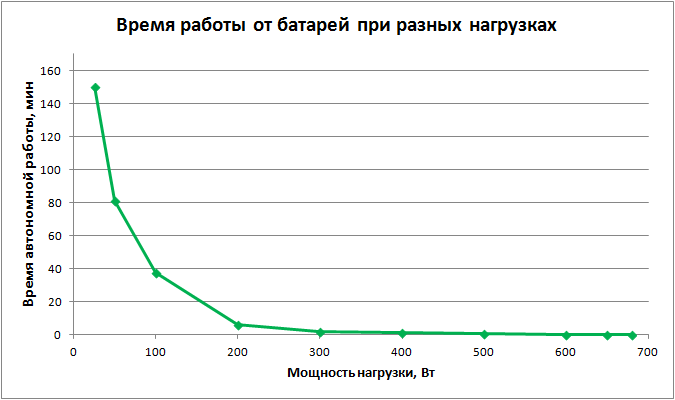

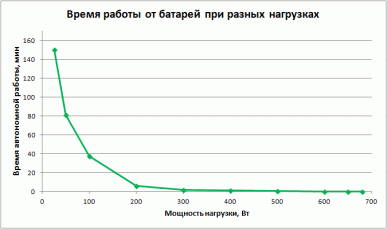

Перейдем к тестированию автономной работы с разными нагрузками (значения мощности приведены для питания от напряжения 220 В, задавались с точностью ±4%). Вот результаты в виде графиков:

Ippon Back Basic 1050
Ippon Back Basic 1050S Euro

Точные значения приведены в таблице.

Нагрузка, Вт Время работы от батарей, ч:мм:сс
Back Basic 1050 Back Basic 1050S Euro
25 2:30:51 2:44:20
50 1:21:02 1:24:57
100 0:39:51 0:42:06
200 0:06:03 0:06:01
300 0:02:01 0:01:59
400 0:01:30 0:01:29
500 0:00:31 0:00:30
600 0:00:24 0:00:23
650 0:00:19 0:00:17
680 0:00:05 0:00:04
700 менее 1 с менее 1 с

Три нижних строчки — работа с перегрузкой, напомним: для обеих моделей при работе от батарей заявлено отключение либо через 5 секунд при превышении мощности свыше 110%, либо немедленное, если более 120%. На практике почти так и есть: 650 Вт — это превышение менее десяти процентов над заявленным максимумом, и источники проработали относительно долго (хотя такого времени, скорее всего, не хватит даже на завершение работы ОС компьютера); 680 Вт — превышение более 10, но менее 20 процентов, и отключение произошло в пределах обещанных 5 секунд. Немного выпадает лишь последняя строчка: 700 Вт — это вроде бы тоже менее 20%, однако источник сразу отключился; но не будем забывать про обозначенную выше погрешность задания мощности нагрузки: у нас могло получиться и чуть больше 720 ватт, что «на законных основаниях» вызывает моментальное отключение.

Конечно, если предполагается регулярная работа с нагрузками, приближающимися к заявленному для данной модели пределу, а тем более превышающими его, то следует выбирать ИБП помощнее.

Результаты у двух моделей получились очень близкими, особенно при средних-больших нагрузках. При мощностях до 200 Вт аппарат Back Basic 1050 немного отстает, однако разница вовсе не огромная, в пределах 5%-8%, и это вполне можно отнести на особенности конкретного экземпляра.

Отклонение по частоте на выходах в автономном режиме не превышало ±1 Гц.

Сравнивать с приведенным в спецификациях ориентировочными сведениями по работе от батареи с разными нагрузками сложно: очень уж они разные для двух практически одинаковых линеек.

Автоматическая регулировка выходного напряжения

ИБП оснащены двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.

Приводим результаты для Back Basic 1050 при работе на нагрузку 150 Вт (номинальное значение при 220 В).

Входное напряжение (при понижении от 285 до 0 В) Выходное напряжение Режим работы
285—272 В 219—221 В от батареи
271—240 В 226—202 В от сети с понижением (AVR)
239—201 В 239—201 В напрямую от сети
200—162 В 232—192 В от сети с повышением (AVR)
161 В и менее 219—221 В от батареи
Входное напряжение (при повышении от 0 до 285 В) Выходное напряжение Режим работы
менее 168 В 219—221 В от батареи
168—205 В 196—240 В от сети с повышением (AVR)
206—246 В 206—246 В напрямую от сети
247—278 В 207—232 В от сети с понижением (AVR)
279 и более 219—221 В от батареи

Для оценки ИБП мы ориентируемся на ГОСТ 32144-2013, который допускает отклонения в пределах ±10%, то есть для установленного номинального выходного напряжения 220 В «законным» будет диапазон от 198 до 242 вольт. В спецификации пределы точно такие же.

Из таблицы видно: «в минус» напряжение на выходе ИБП может уходить до 192 В, что на 13% меньше номинальных 220 В, а «в плюс» — до 246 В или с превышением на 12%, то есть не совсем в рамках ГОСТа. Но если не очень придираться, то соответствие и требованиям стандарта, и данным в спецификации достаточно полное.

Теперь то же для Back Basic 1050S Euro:

Входное напряжение (при понижении от 285 до 0 В) Выходное напряжение Режим работы
285—272 В 218—221 В от батареи
271—239 В 228—200 В от сети с понижением (AVR)
238—199 В 238—199 В напрямую от сети
198—161 В 231—191 В от сети с повышением (AVR)
161 В и менее 218—221 В от батареи
Входное напряжение (при повышении от 0 до 285 В) Выходное напряжение Режим работы
менее 167 В 218—221 В от батареи
167—204 В 198—238 В от сети с повышением (AVR)
205—244 В 205—244 В напрямую от сети
245—277 В 204—230 В от сети с понижением (AVR)
278 и более 218—221 В от батареи

Здесь с «минусом» чуть хуже — до 191 В, с «плюсом» чуть лучше — до 244 В, но в целом картина предельно близкая.

Разница между значениями для перехода в какой-то режим и возвратом из него (или гистерезис) является необходимой: без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.

Переходные процессы

Спецификация гласит: «Время переключения — типовое 2—6 мс, макс. 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много: с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на повышающую ступень AVR, когда входное напряжение не пропало совсем, а сначала понизилось ниже 160 и потом поднялось до 180-190 В.

Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс. Рассмотрим некоторые варианты, сначала с моделью Back Basic 1050 и нагрузкой 100 Вт. Напомним: одно деление по горизонтали — это 5 мс.

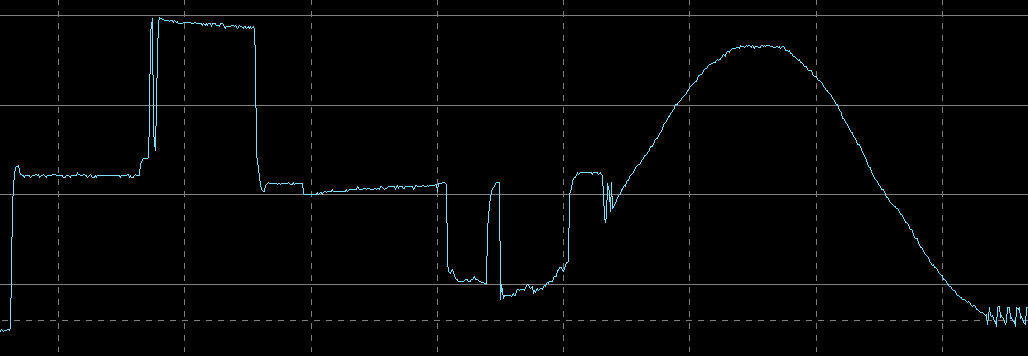

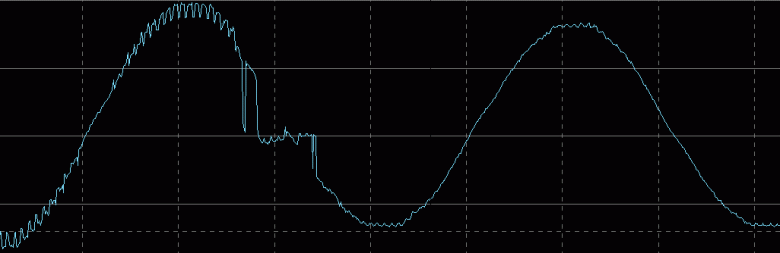

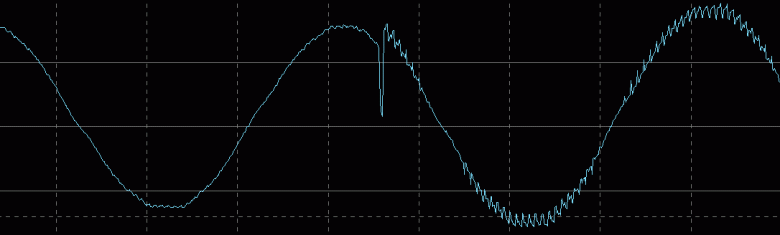

Входное напряжение понизилось, включается повышающая ступень AVR:

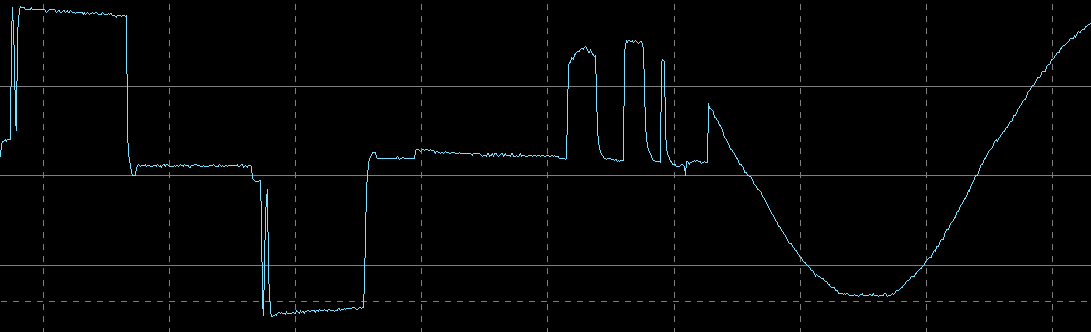

Понижение на входе еще больше, следует переход на батарею:

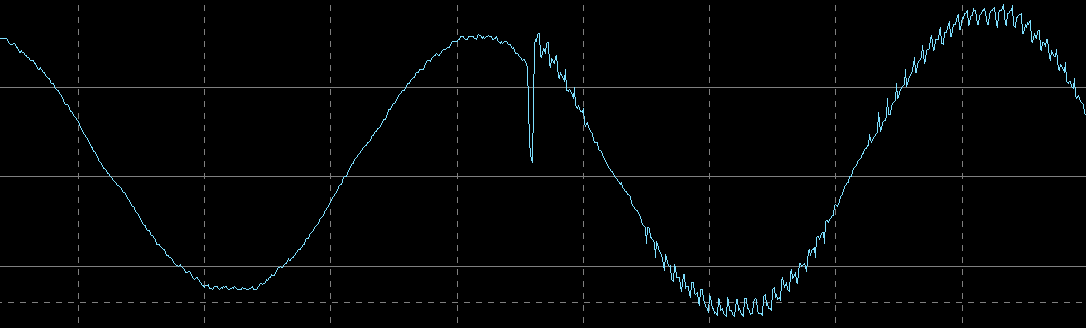

Входное напряжение возрастает, вместо инвертора начинает работать повышающая ступень AVR:

Входное напряжение нормализовалось, а потому транслируется на выход ИБП:

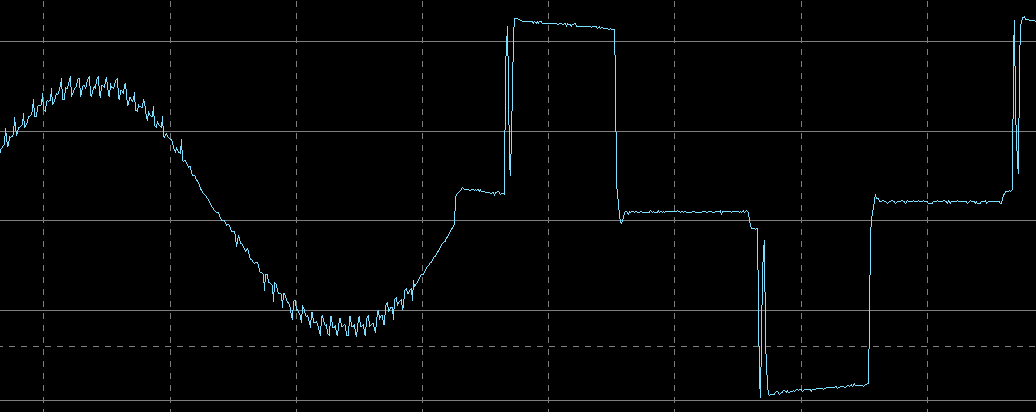

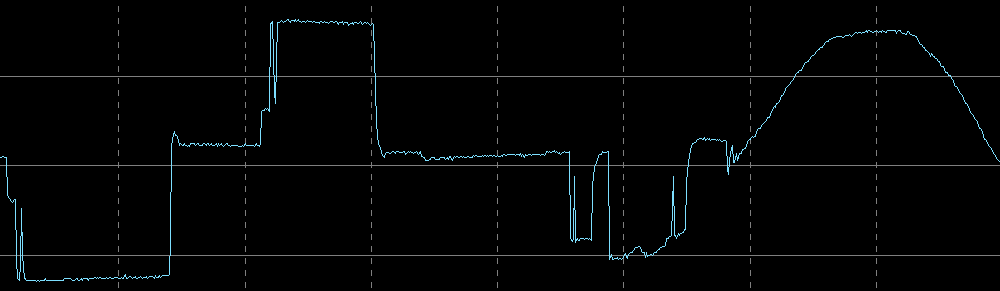

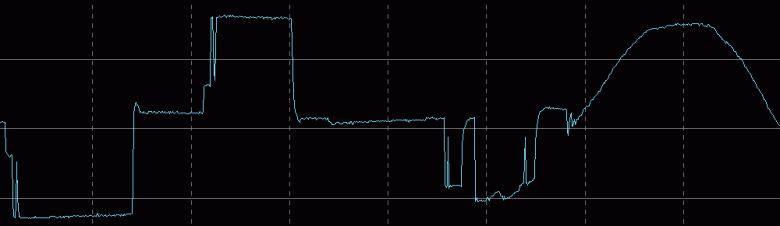

Теперь повышение, сначала выше порога включения понижающей ступени AVR:

А затем возможностей трансформатора уже не хватает, дело доходит до переключения на батарею:

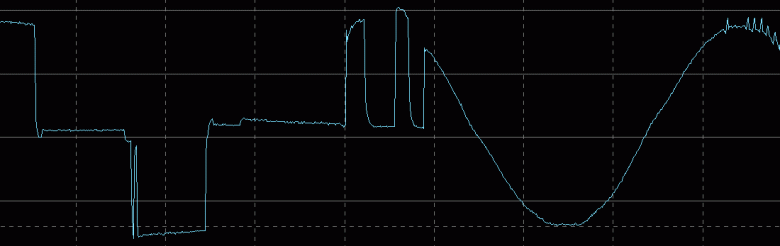

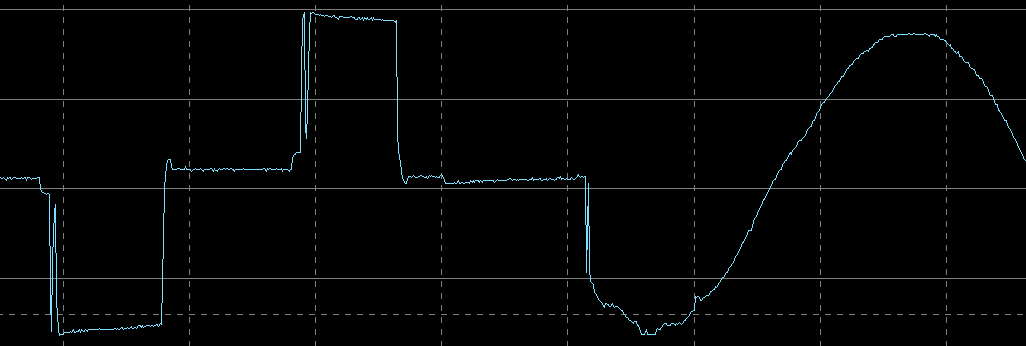

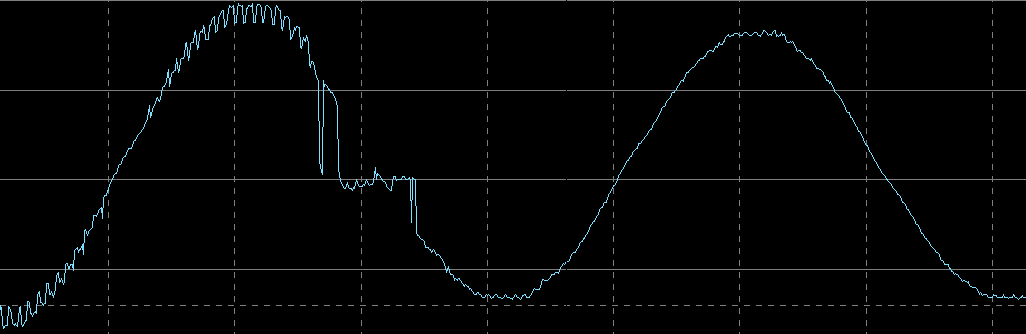

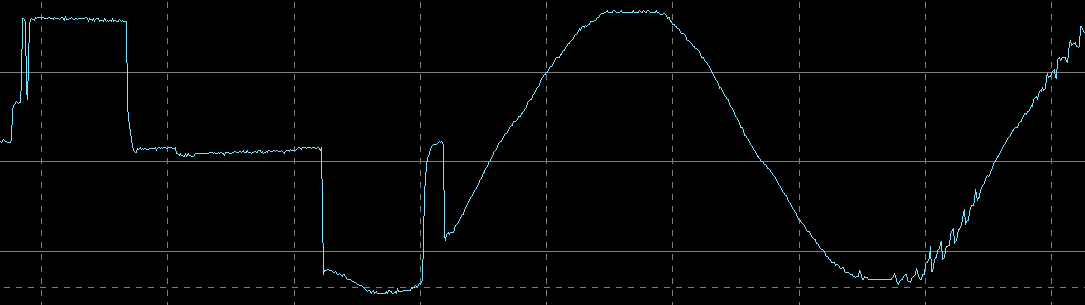

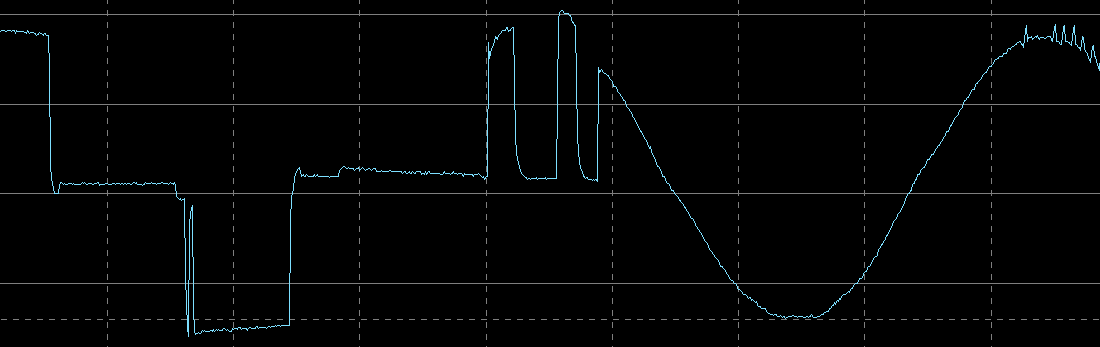

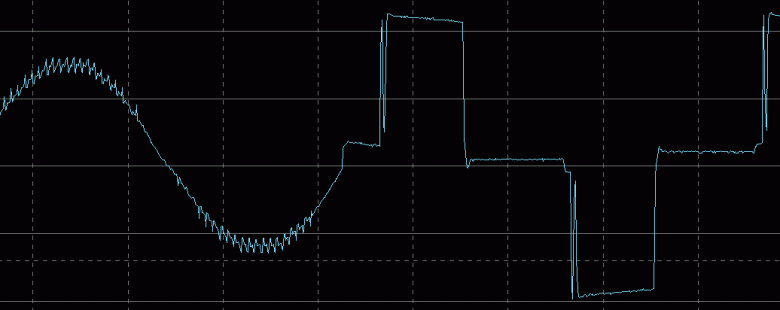

Снова плавное понижение, сначала следует переход с инвертора на понижающую обмотку, а затем и на прямую трансляцию:

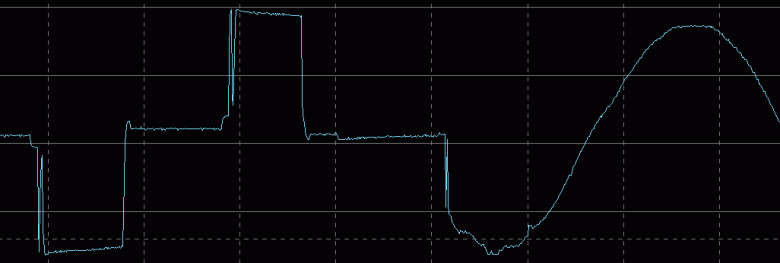

Переход с инвертора на понижающую обмотку AVR

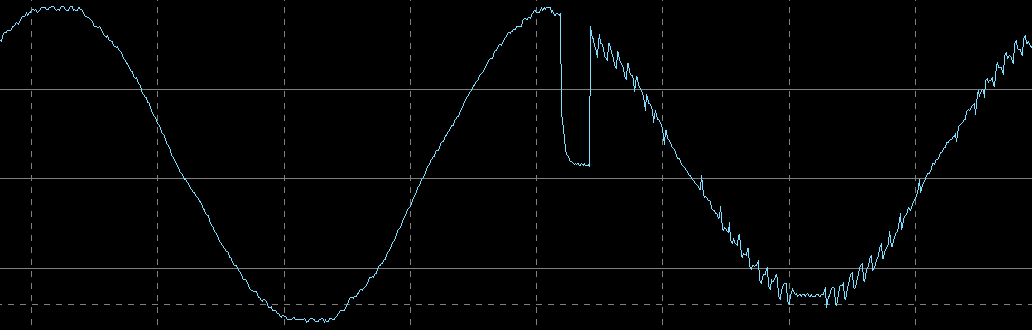

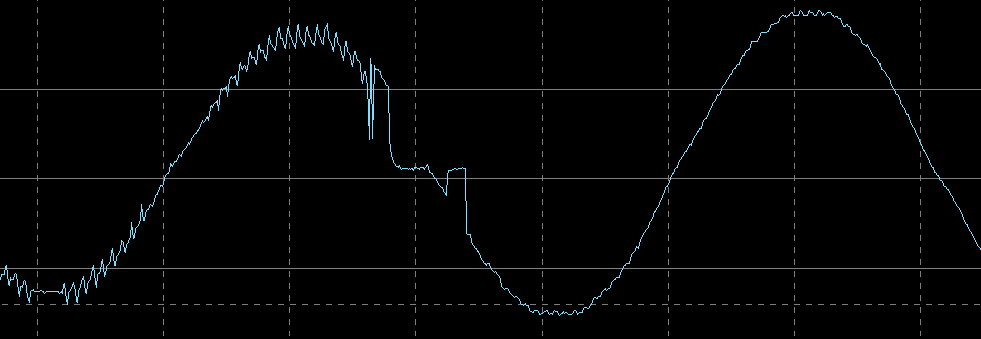

Переход с понижающей обмотки AVR на прямую трансляцию

В большинстве случаев переходные процессы длятся не более 3-4 мс, а порой и гораздо меньше, и лишь переходы с инвертора на AVR могут занимать до 6-8 мс и сопровождаться заметным дребезгом контактов, однако и они с запасом укладываются в заявленный максимум, составляющий 10 мс.

Чтобы не загромождать обзор лишними картинками, скажем кратко: модель Back Basic 1050S Euro ведет себя, как минимум, не хуже. Покажем для нее лишь несколько скриншотов:

Переход с инвертора на повышающую ступень AVR, нагрузка 100 Вт
Переход с инвертора на понижающую ступень AVR, нагрузка 100 Вт

Для этой модели приведем такие же осциллограммы, но при работе с реактивной нагрузкой 400 В·А (PF = 0,7):

Переход с инвертора на повышающую ступень AVR, нагрузка 400 В·А (PF = 0,7)
Переход с инвертора на понижающую ступень AVR, нагрузка 400 В·А (PF = 0,7)

Как видите, и здесь переход занимает не более 7-8 мс.

Таким образом, во всех случаях переходные процессы укладываются в декларированный интервал, причем чаще даже в типовой, а не максимальный.

Итог

Источники бесперебойного питания Ippon Back Basic 1050 и Back Basic 1050S Euro по всем проверенным нами параметрам можно считать соответствующими заявленным значениям. Отсутствие режима Green Mode позволит использовать эти устройства для работы с малыми нагрузками, например сетевым оборудованием или системами наблюдения. Индикация режимов на панели управления простейшая: единственный светодиод, об отображении каких-то параметров и речи нет. Но предлагаемая программа мониторинга и управления исправляет ситуацию, в ней можно наблюдать практически все необходимые данные. Наличие в линейке нескольких моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями в плане мощности нагрузок, не переплачивая при этом.

В заключение предлагаем посмотреть наш видеообзор ИБП Ippon Back Basic 1050 и 1050S Euro:

Наш видеообзор ИБП Ippon Back Basic 1050 и 1050S Euro можно также посмотреть на iXBT.video

Справочник по ценам

14 сентября 2021 Г.
