Обзор блока питания Corsair RM750 2019 года (RPS0119)


Розничные цены

Компания Corsair периодически обновляет свои старые продуктовые линейки, причем часто на свет извлекаются давно забытые названия, как это произошло с серией HX. Другие ее серии живут долго и счастливо, однако иногда это не значит, что внутри изменения лишь косметические. Собственно, наш материал посвящен очередному обновлению серии RM, в которой появились три новые модели с прежним названием: RM650, RM750, RM850. Отличить их можно по номеру модели или по SKU-номеру, но его продавцы указывают не всегда. Впрочем, в данном случае путаницы возникнуть не должно, так как в розничных сетях представлены уже только новые модели — визуально их проще всего отличить по чисто белому названию на боку, тогда как у старой серии буквы RM в названии были золотистого цвета. Все новинки характеризуются наличием сертификата 80Plus Gold, имеют гибридную систему охлаждения, а вот подсветка и программный интерфейс у них отсутствуют. Да, Corsair — один из немногих производителей, который не пошел на поводу у моды и радует покупателей отсутствием подсветки в источниках питания под своей торговой маркой.

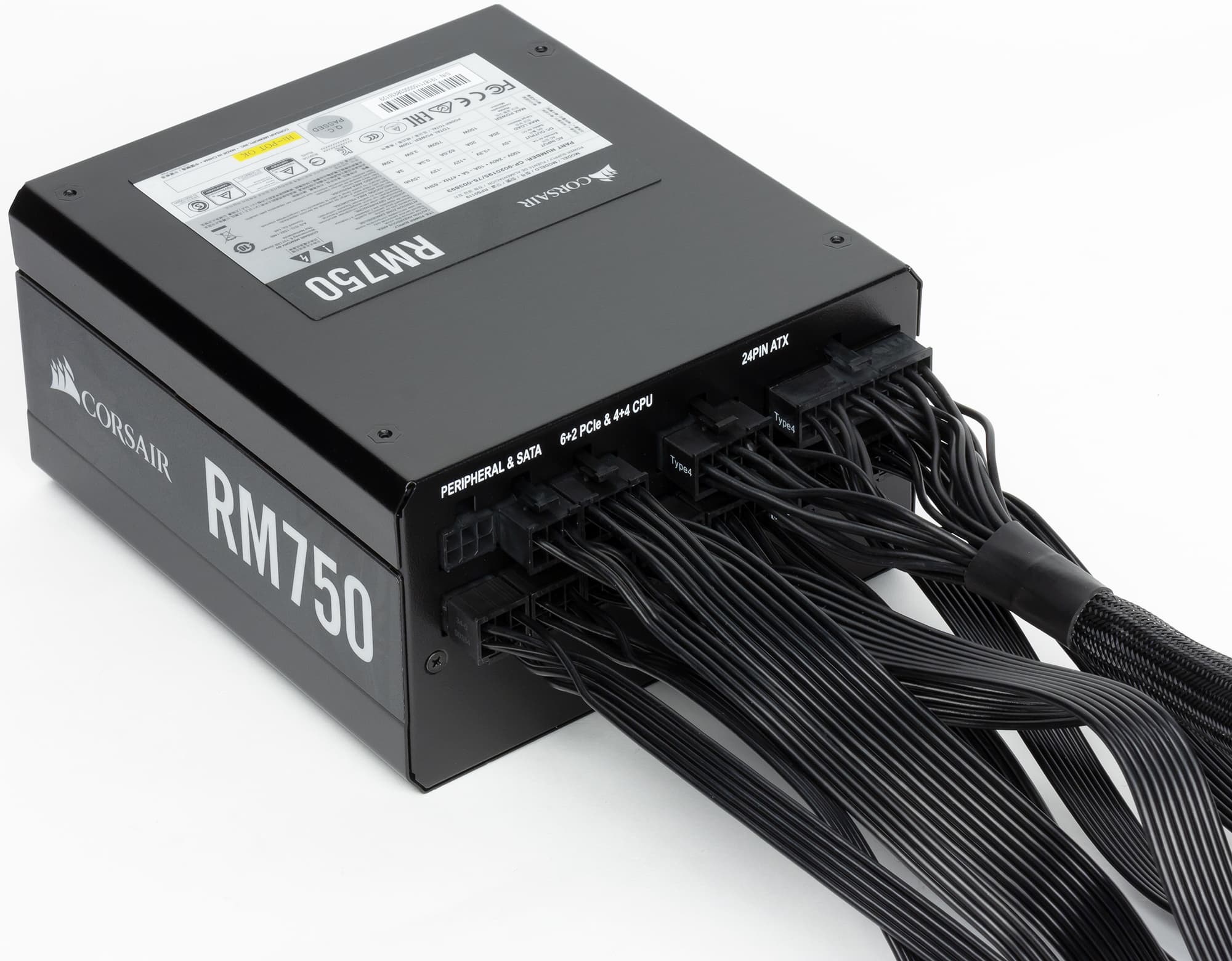

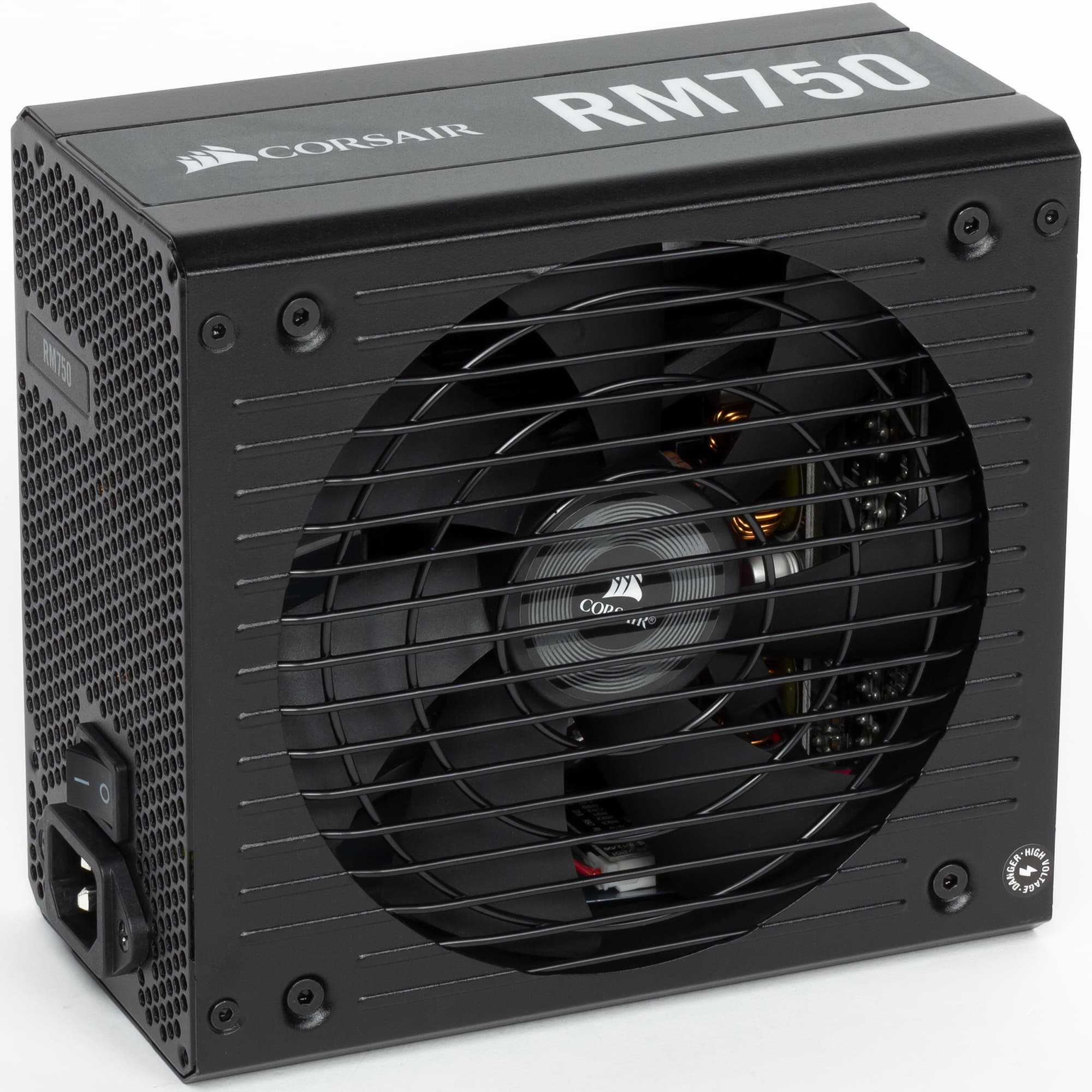

Длина корпуса блока питания составляет около 160 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм. Для малогабаритных корпусов подобные модели обычно не подходят, но в почти любой полноразмерный корпус они влезут без проблем. Дизайн корпуса БП немного изменился. Если раньше продольные ребра были заметно скошены, то сейчас они в большей мере закруглены. Старый вариант выглядел более брутально и эстетично.



Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного и желтого цветов, что для современных решений Corsair вполне типично и узнаваемо.

Характеристики

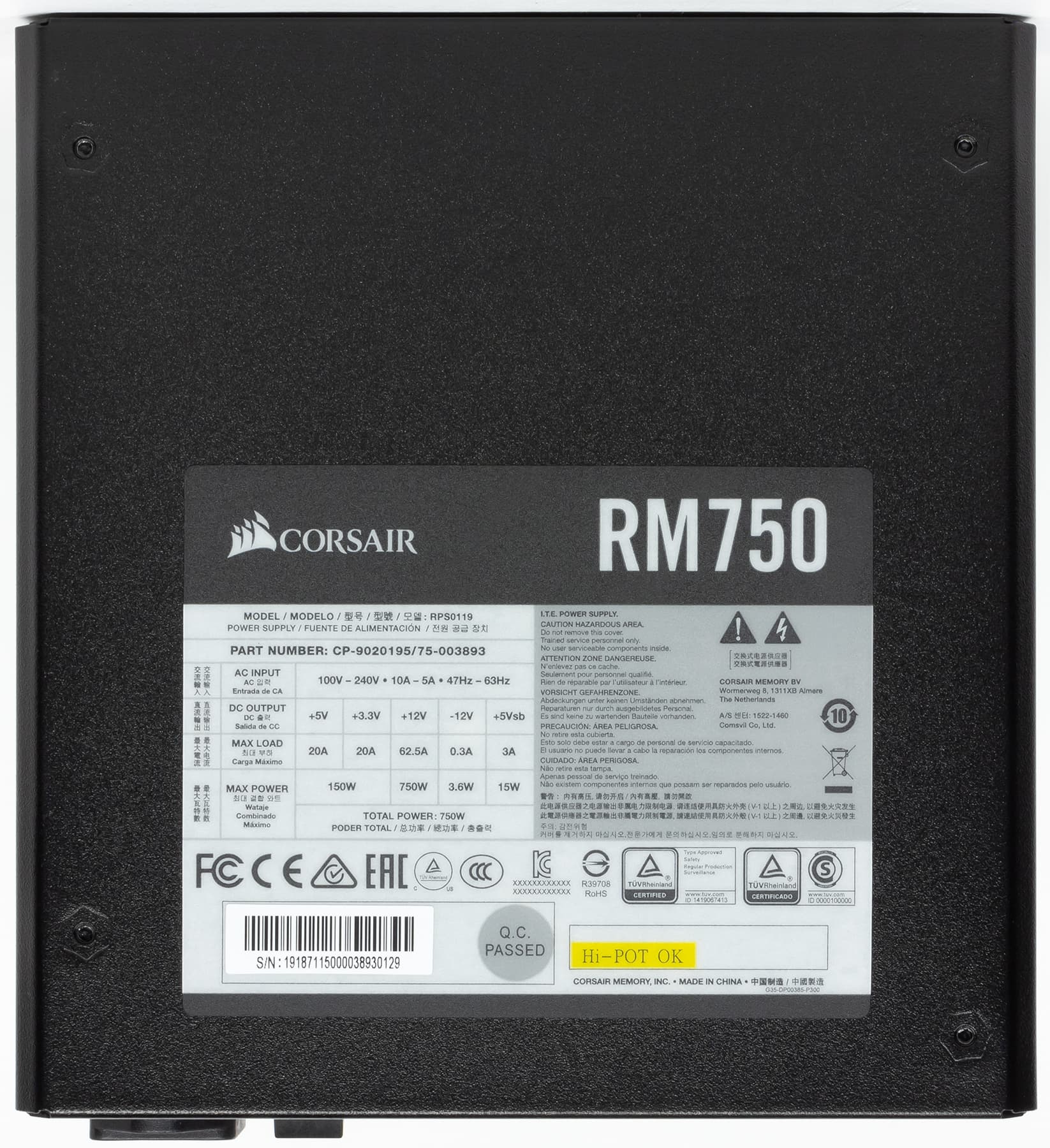

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0, что, разумеется, является отличным показателем.



Провода и разъемы


Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 6 на трех шнурах
4 pin Peripheral Connector 4 эргономичные
15 pin Serial ATA Connector 10 на трех шнурах
4 pin Floppy Drive Connector

Длина проводов до разъемов питания

  • до основного разъема АТХ — 60 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

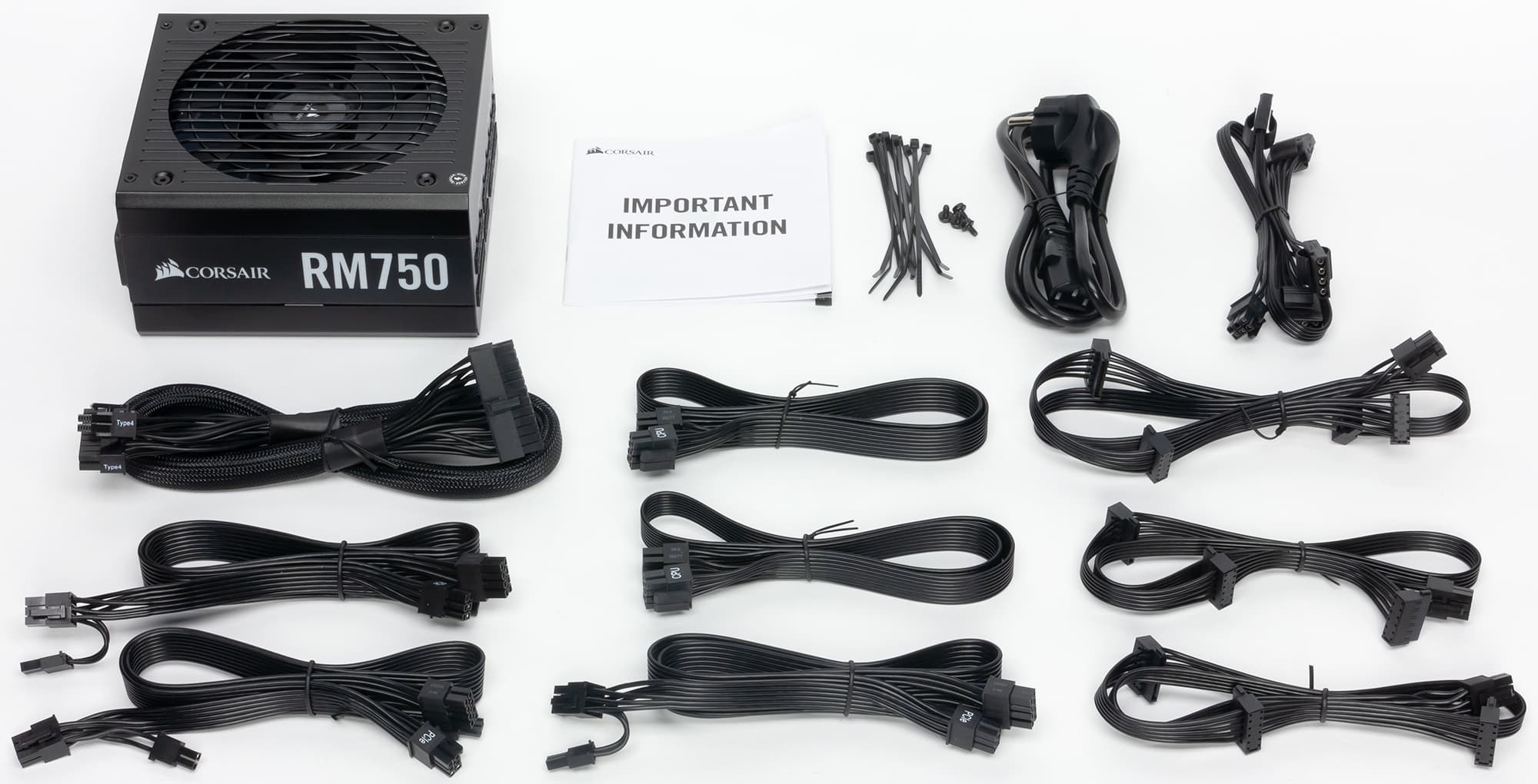

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Разъемов SATA Power достаточное количество, и размещены они на трех шнурах питания. Единственное замечание к ним: все разъемы угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы.

С положительной стороны стоит отметить использование ленточных проводов до разъемов, что повышает удобство при сборке. Правда, провода до основного разъема питания выполнены в виде обычного шнура с нейлоновой оплеткой, что менее удобно с точки зрения сборки и дальнейшей эксплуатации.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

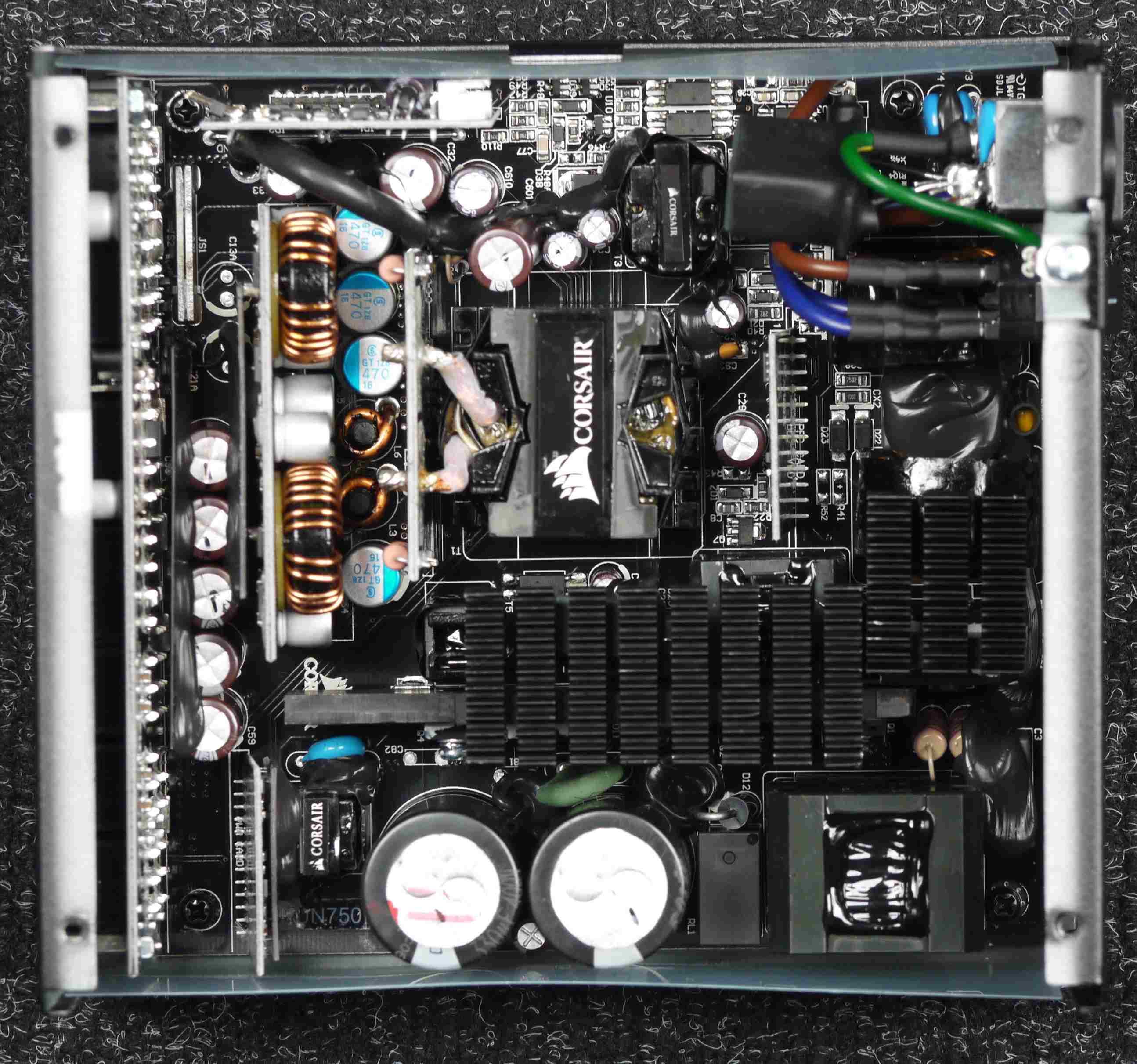

Полупроводниковые элементы высоковольтных цепей размещены на одном довольно габаритном радиаторе с оребрением. Входная диодная сборка также оснащена собственным радиатором. Элементы синхронного выпрямителя размещены на дочерней плате, установленной вертикально. Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

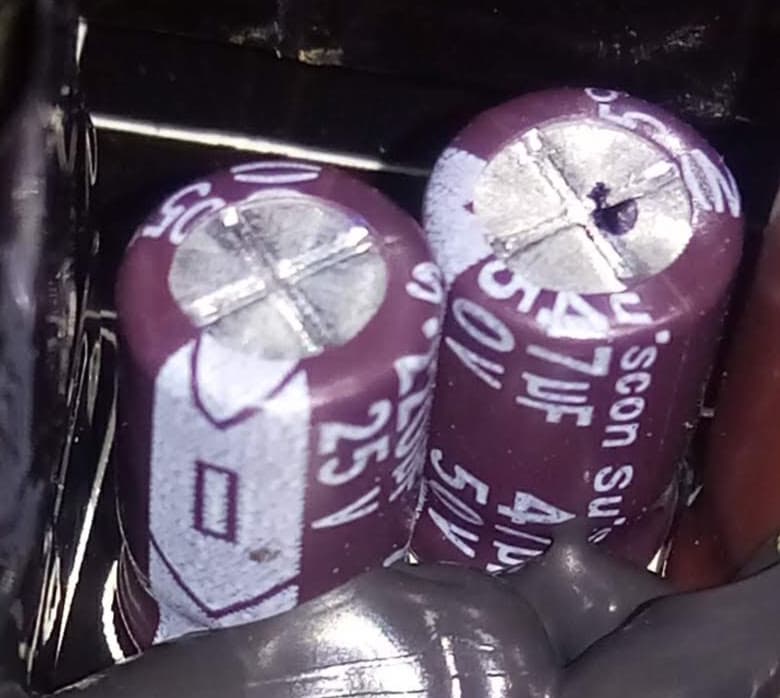

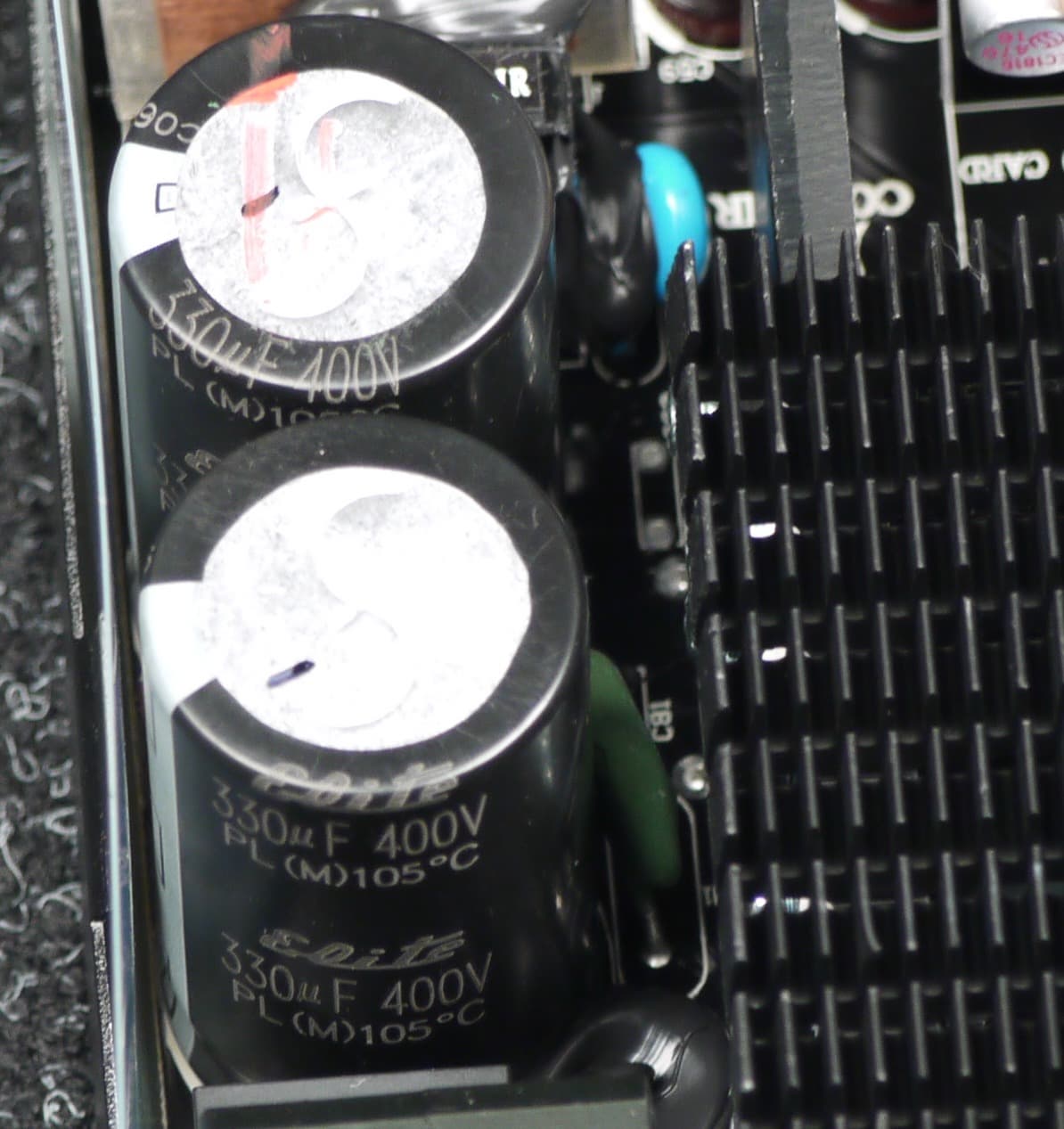

Конденсаторы в блоке питания в основной массе представлены продукцией под торговыми марками Elite и Su’scon. Установлено и большое количество полимерных конденсаторов.

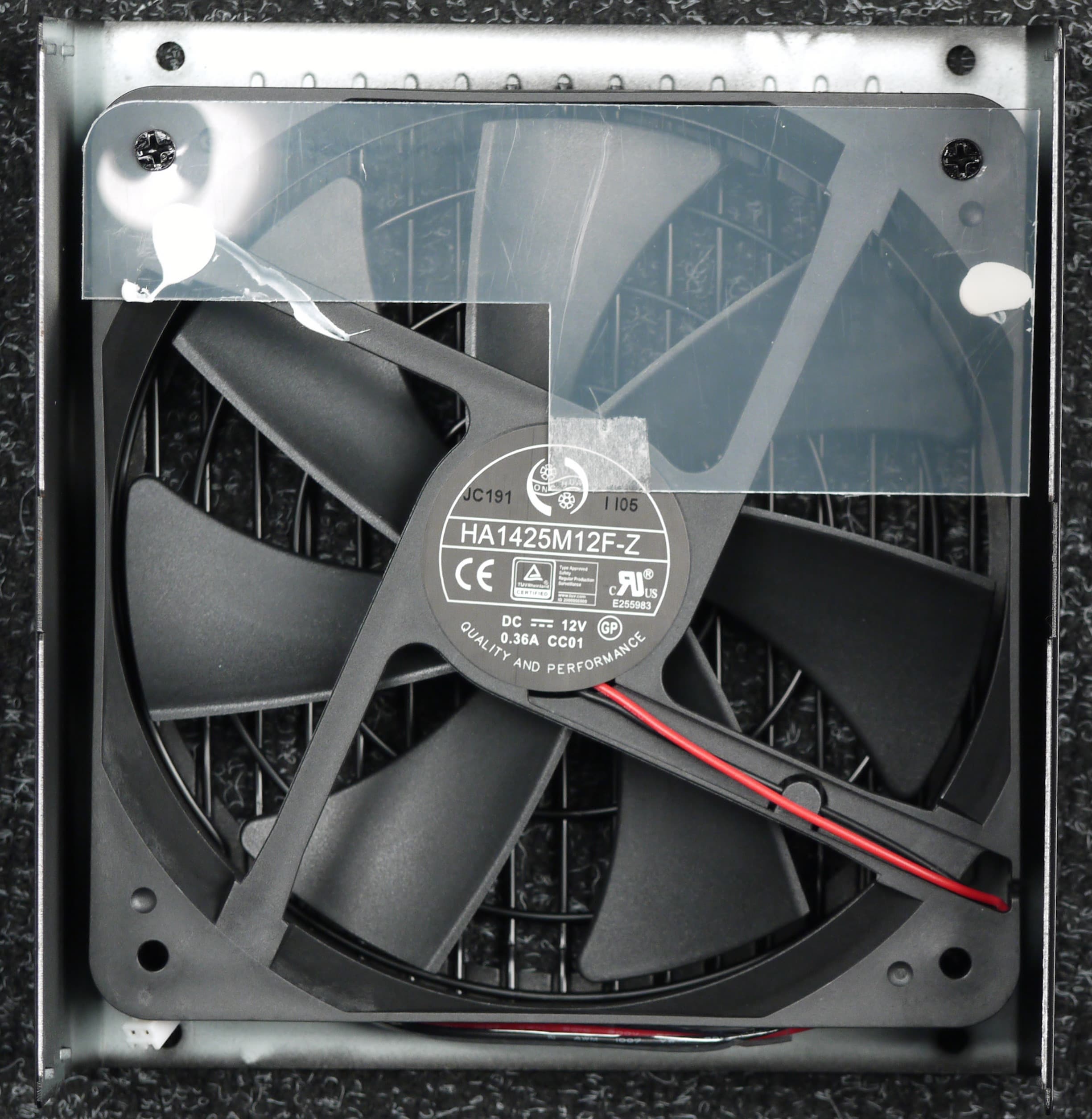

В блоке питания установлен вентилятор HA1425M12F-Z типоразмера 140 мм производства компании Hong Hua. Данный вентилятор основан на гидродинамичеcком подшипнике и имеет скорость вращения 1105 оборотов в минуту.



Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.



Заметных проблем выявлено не было.

Кросс-нагрузочная характеристика

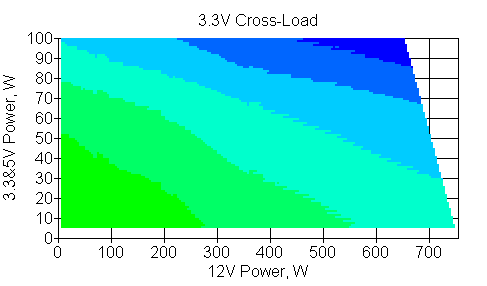

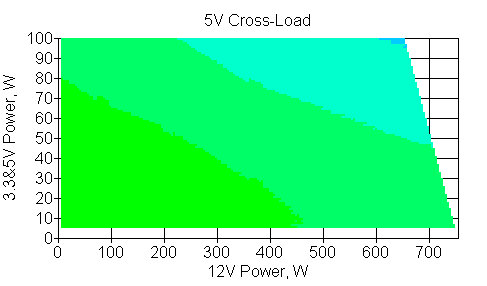

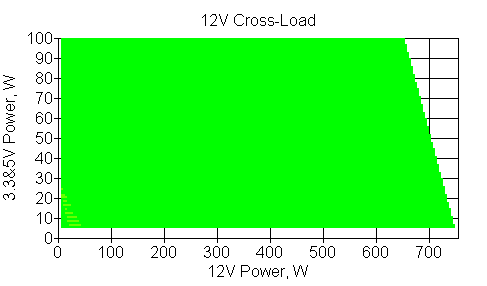

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.





КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC минимальные во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 3% по каналу +3.3VDC, 2% по каналу +5VDC и 1% по каналу +12VDC.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.



В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.



В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.



В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощную видеокарту.



При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет около 640 Вт при отклонении в пределах 3%.



При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет около 100 Вт при отклонении в пределах 3% и не менее 250 Вт при отклонении в пределах 5%. Это позволяет использовать десктопные платформы среднего уровня, имея ощутимый запас.

Экономичность и эффективность

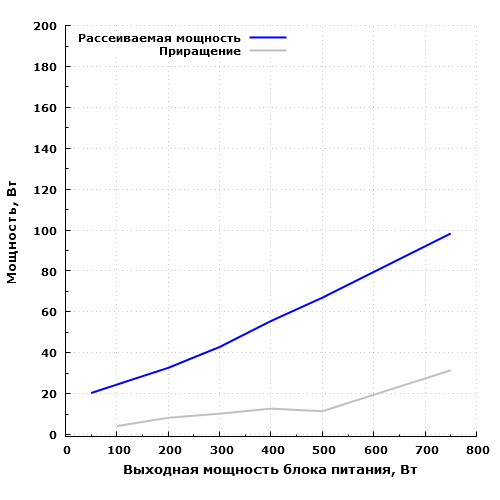

Экономичность модели находится на хорошем уровне: на максимальной мощности БП рассеивает около 98 Вт, 60 Вт он рассеивает на мощности около 430 Вт. На мощности 50 Вт блок питания рассеивает около 20 Вт.



Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,4 Вт.

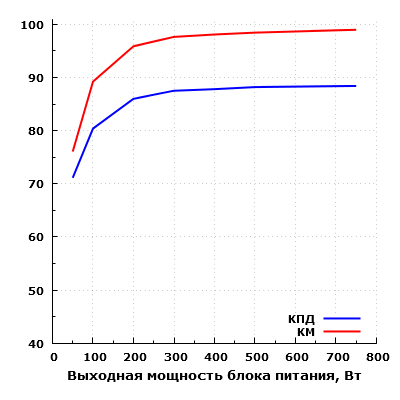

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 87% в диапазоне мощности от 300 до 750 ватт. Максимальное зарегистрированное значение составило 88,4% на мощности 750 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 71%.

Температурный режим

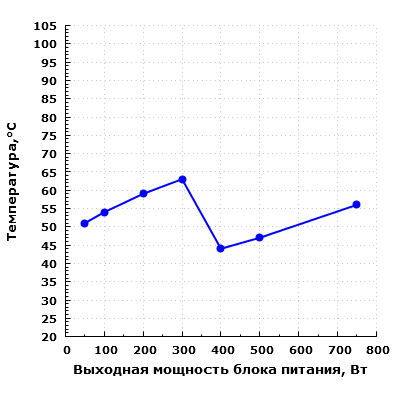

Мы изучили функционирование блока питания в гибридном режиме работы системы охлаждения. В результате было установлено, что вентилятор в блоке питания включается как при достижении пороговой температуры на термодатчике (около 60 °C), так и при достижении выходной мощности около 350 Вт. Отключение вентилятора происходит только при снижении температуры на термодатчике до определенного порога (около 35 °C). Температурный диапазон довольно широкий, однако при работе на мощности от 100 до 300 Вт наблюдались периодические циклы старт/стоп.



На мощности 50 Вт и менее блок питания может долговременно работать с остановленным вентилятором. Скачкообразного роста уровня шума при запуске вентилятора отмечено не было. Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении.

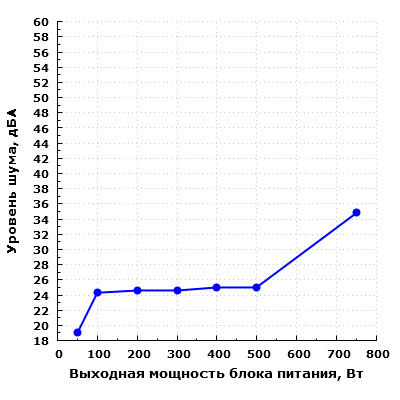

При работе на мощности до 50 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в обычных условиях не вращается в течение продолжительного времени.

При работе в диапазоне примерно до 500 Вт включительно шум блока питания находится на низком уровне — менее 25 дБА с расстояния 0,35 метра.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается.

При работе на мощности 750 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 750 Вт, причем в диапазоне до 500 Вт шум находится на минимальном уровне.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило не более 1 дБА.

Потребительские качества

Потребительские качества Corsair RM750 находятся на очень хорошем уровне, если рассматривать применение данной модели в домашней системе, в которой используются типовые компоненты. Например, этот блок питания позволяет собрать относительно тихую игровую систему на топовой современной настольной платформе с двумя видеокартами. Если же ограничиться единственной видеокартой, то систему можно сделать почти бесшумной, особенно в режимах с невысокой нагрузкой.

Акустическая эргономика БП до 500 Вт включительно очень хорошая. Отметим высокую нагрузочную способность платформы по каналу +12VDC, а также большое количество разъемов и хорошую экономичность. Существенных недостатков наше тестирование не выявило.

С положительной стороны отметим комплектацию блока питания вентилятором с заявленным гидродинамическим подшипником.

Итоги

Модель Corsair RM750 получилась весьма сбалансированной, без явных недостатков. Можно констатировать, что этот БП хорошо приспособлен для работы в домашних системах различной мощности, в том числе в системах с двумя видеокартами на базе десктопных платформ.

Технико-эксплуатационные характеристики Corsair RM750 находятся на достойном уровне, чему способствуют высокая нагрузочная способность канала +12VDC, относительно высокий КПД, невысокая термонагруженность, вентилятор на гидродинамическом подшипнике с высоким ресурсом работы. Но вот на конденсаторах тут сэкономили, спокойней было бы видеть продукцию японских компаний. С другой стороны, это все-таки бюджетный продукт и экономить при его создании хоть на чем-нибудь нужно — как минимум, для разделения собственных продуктов Corsair на рынке.
