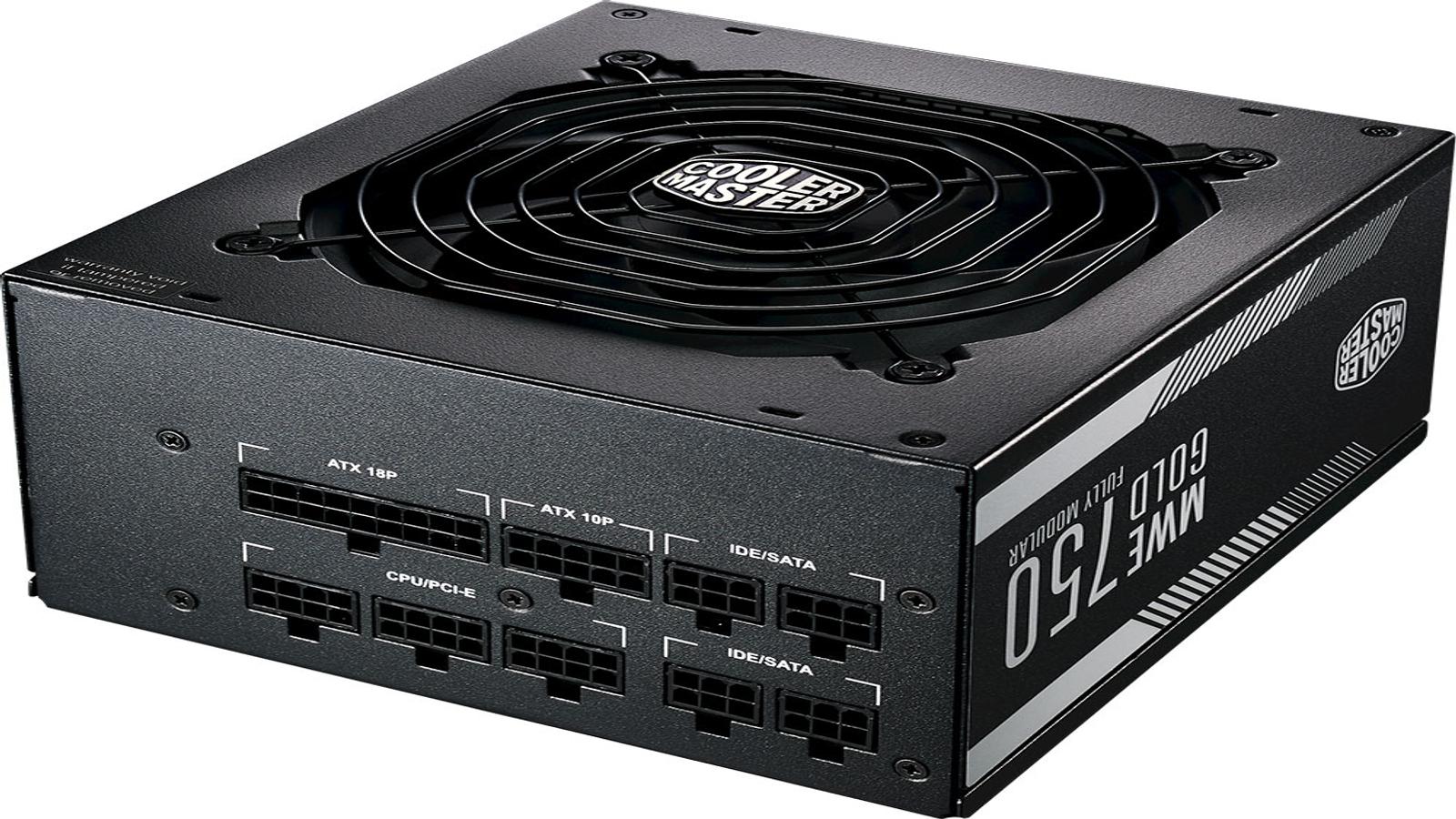

Обзор блока питания Cooler Master MWE Gold 750 Full Modular

Розничная цена

В серии MWE Gold компании Cooler Master представлено шесть моделей БП мощностью 550, 650 и 750 Вт. Объясняется такое количество тем, что в серии представлено по две модели каждого номинала: с фиксированными и полностью отсоединяемыми (модульными) проводами. Все эти источники питания имеют сертификат 80Plus Gold, нам предстоит познакомиться с одним из представителей данной немногочисленной группы — блоком питания Cooler Master MWE Gold 750 Full Modular. В российской рознице на момент подготовки обзора он стоил около 7000 рублей.

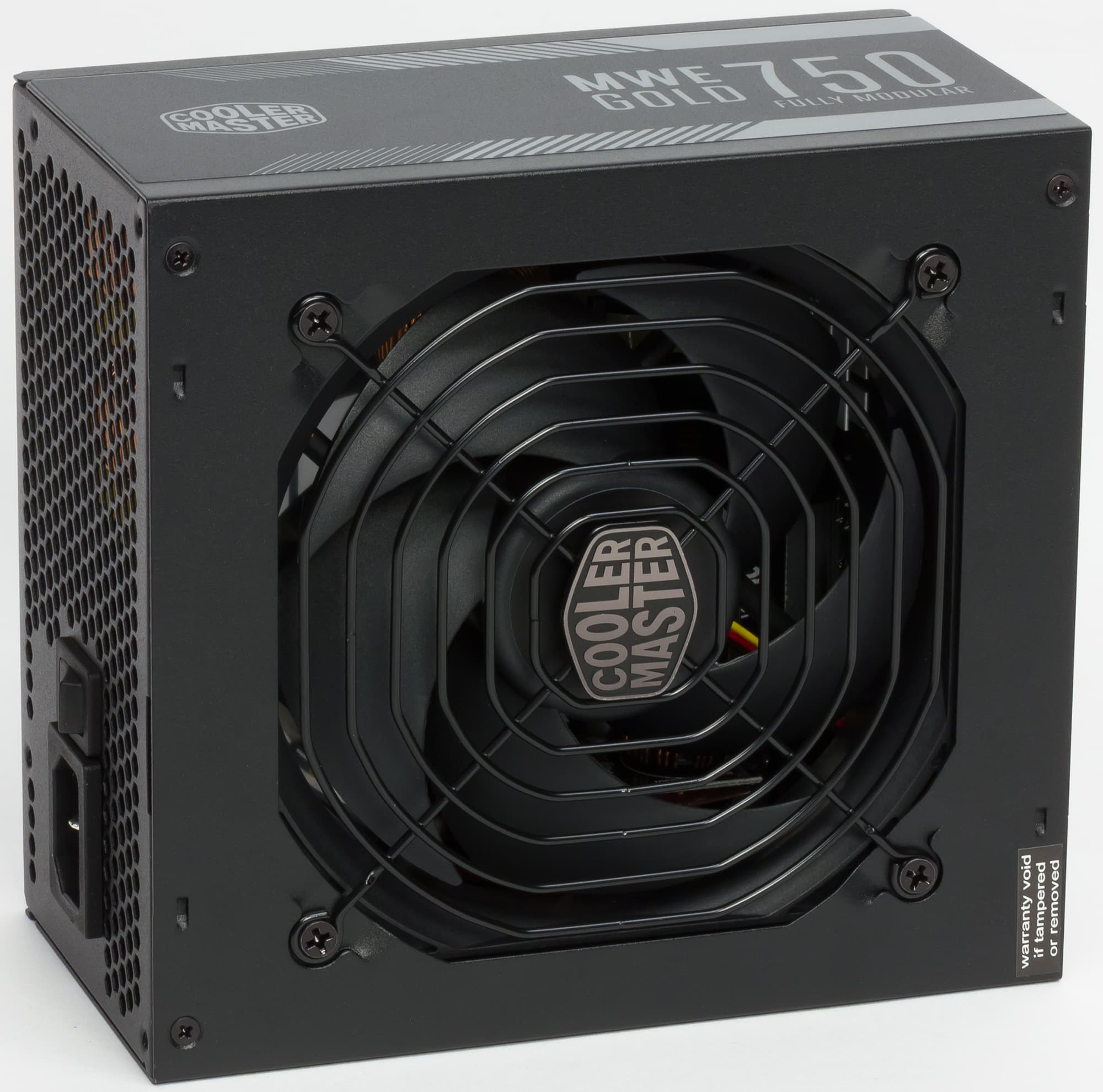

Длина корпуса блока питания составляет 160 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм. Подобный размер подойдет для подавляющего большинства полноразмерных корпусов.

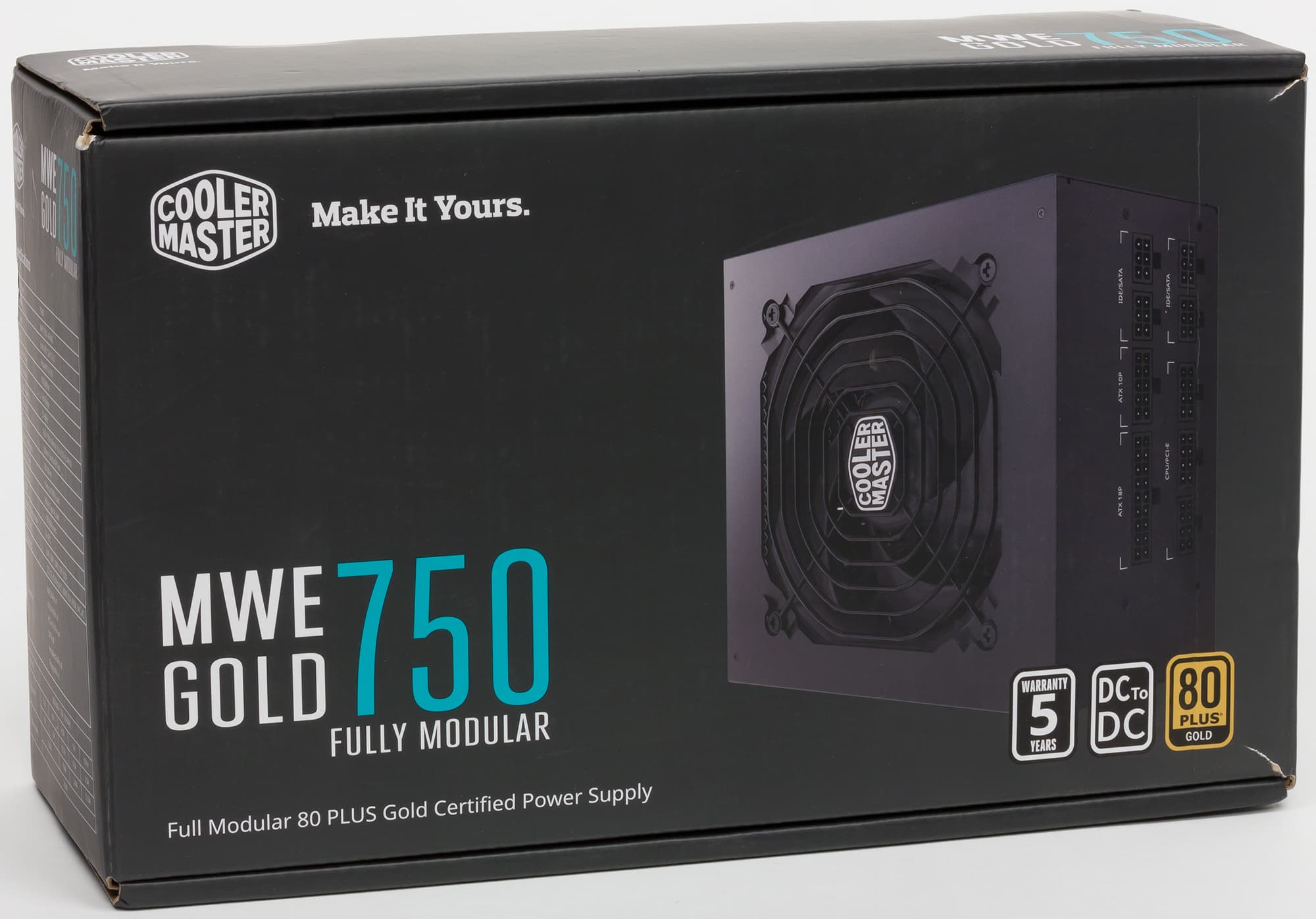

Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного цвета.

Характеристики

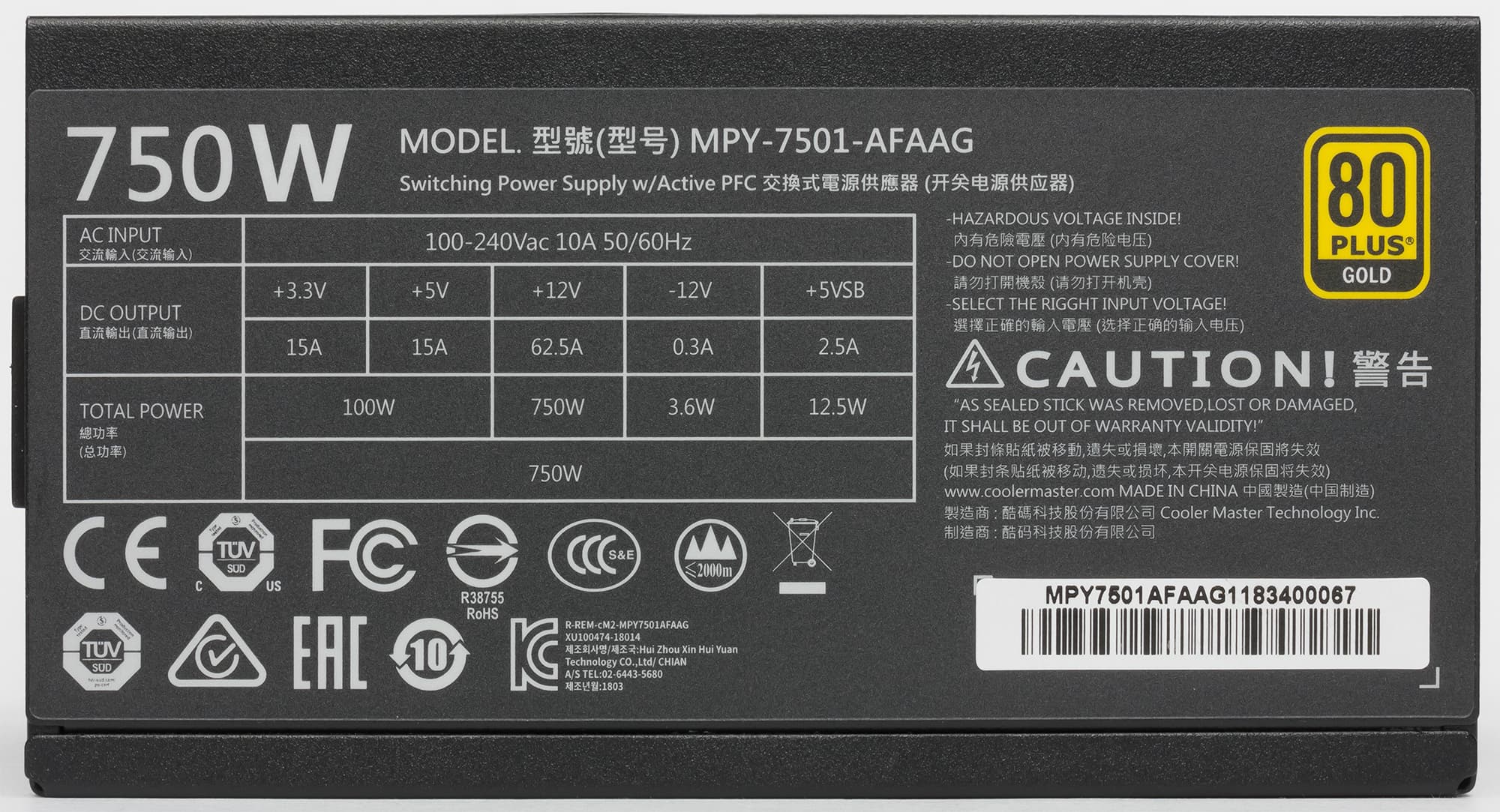

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0, что является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 4 на двух шнурах
4 pin Peripheral Connector 6
15 pin Serial ATA Connector 8 на двух шнурах
4 pin Floppy Drive Connector 1

Длина проводов до разъемов питания

  • до основного разъема АТХ — 62 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 12 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 12 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 41 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 41 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 41 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема, плюс еще 12 см до разъема питания FDD
  • до первого разъема Peripheral Connector («молекс») — 41 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема

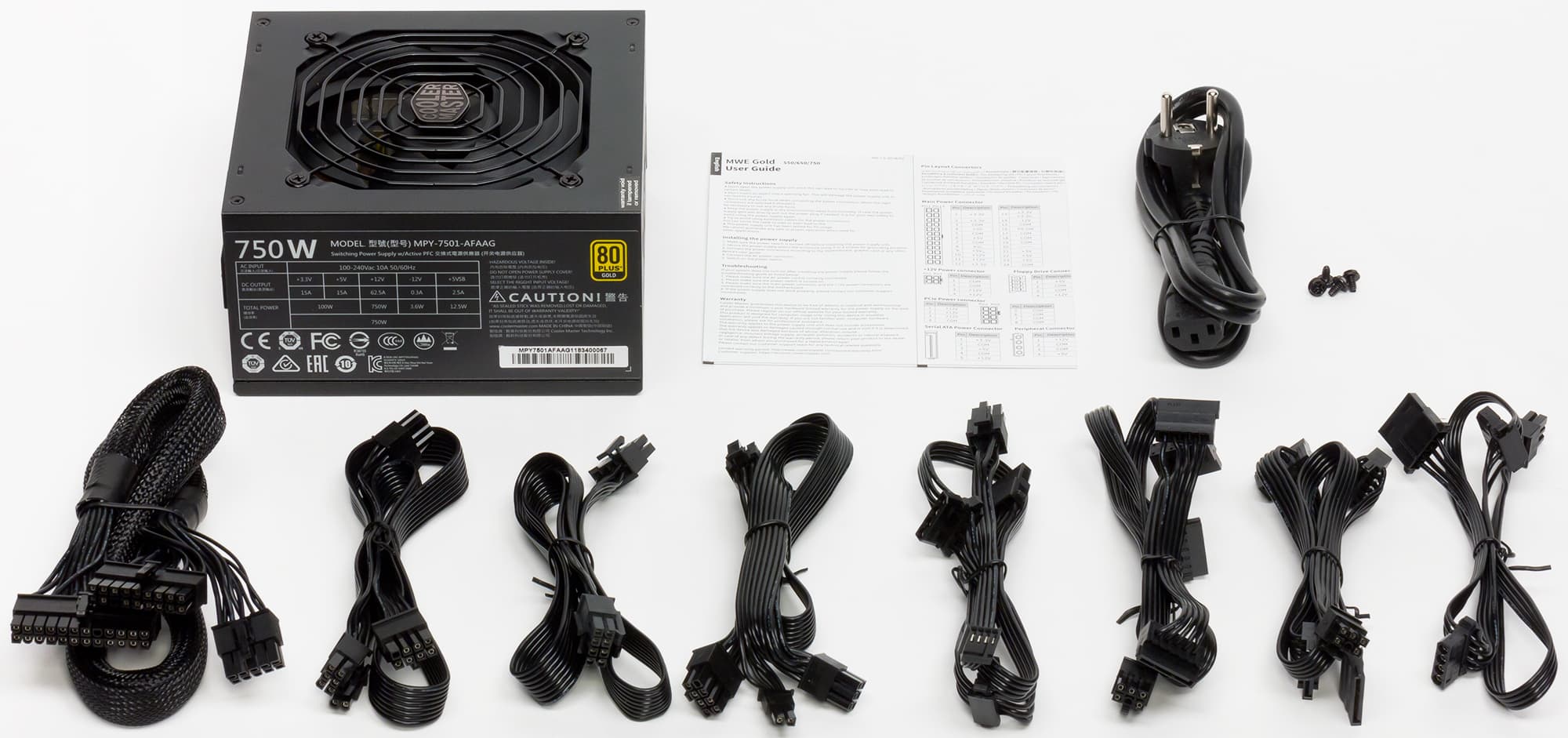

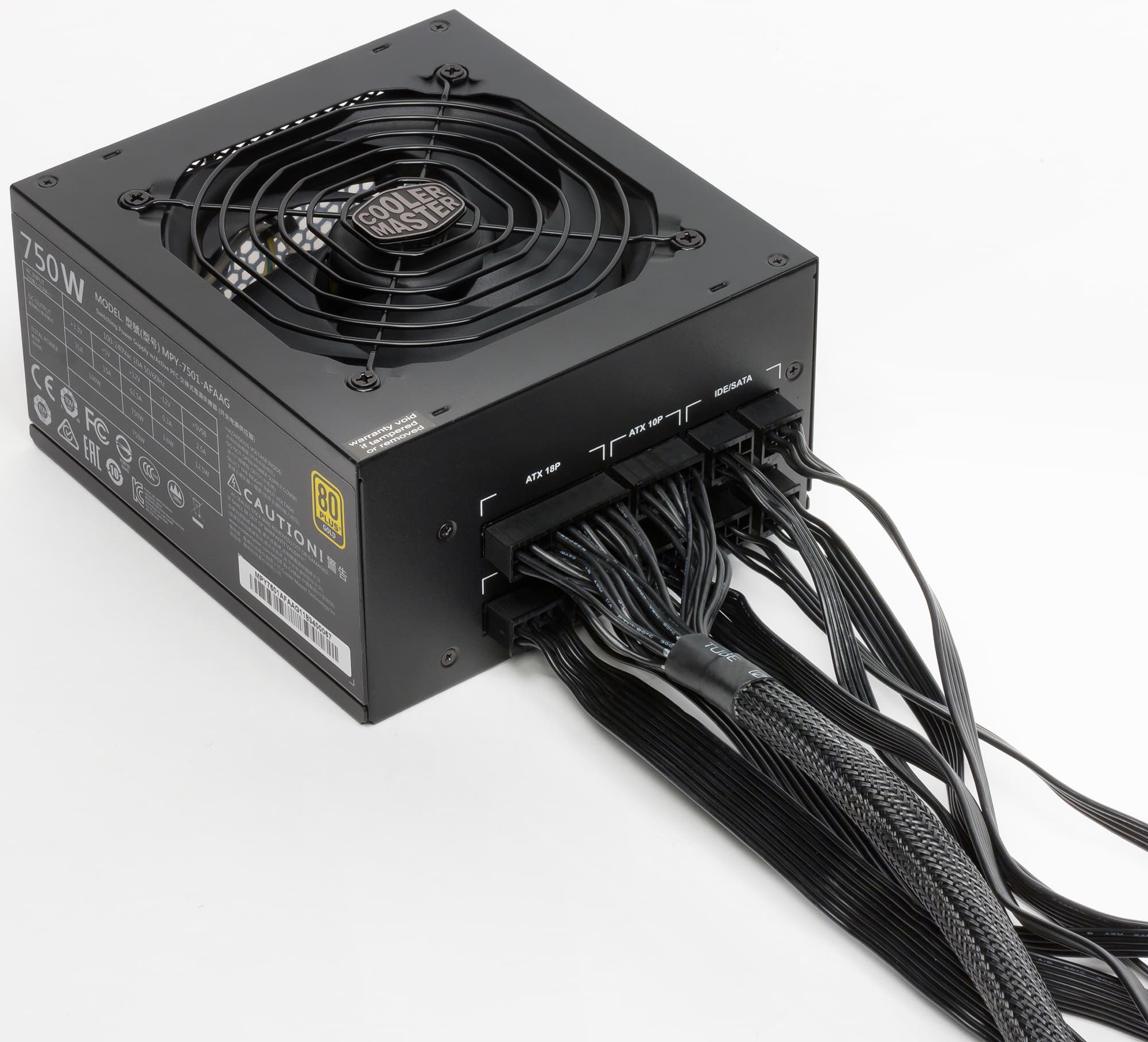

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, шнур вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Распределение разъемов по шнурам питания не самое удачное, так как полноценно обеспечить питанием несколько зон установки накопителей будет проблематично, но в случае типовой системы с парой накопителей сложности маловероятны. Единственное замечание к ним: почти все разъемы угловые, кроме последних на шлейфе, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы.

Несколько избыточным видится наличие аж шести периферийных разъемов, размещенных на двух шнурах. Зачем может понадобиться такое их количество — не очень понятно.

С положительной стороны стоит отметить использование ленточных проводов до разъемов, что повышает удобство при сборке. Правда, провода до основного разъема питания выполнены в виде обычного шнура с нейлоновой оплеткой, что менее удобно с точки зрения сборки и дальнейшей эксплуатации.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

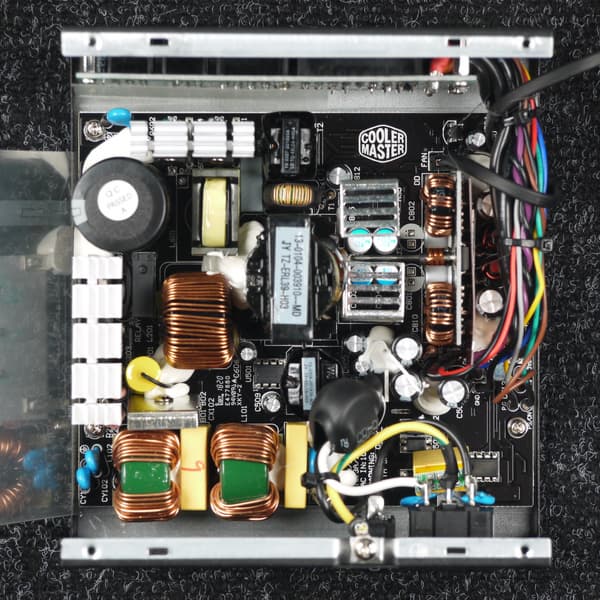

Высоковольтные силовые элементы установлены на двух радиаторах средних размеров, транзисторы синхронного выпрямителя установлены с оборотной стороны основной печатной платы, элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на дочерней печатной плате, установленной вертикально (дополнительного теплоотвода там нет).

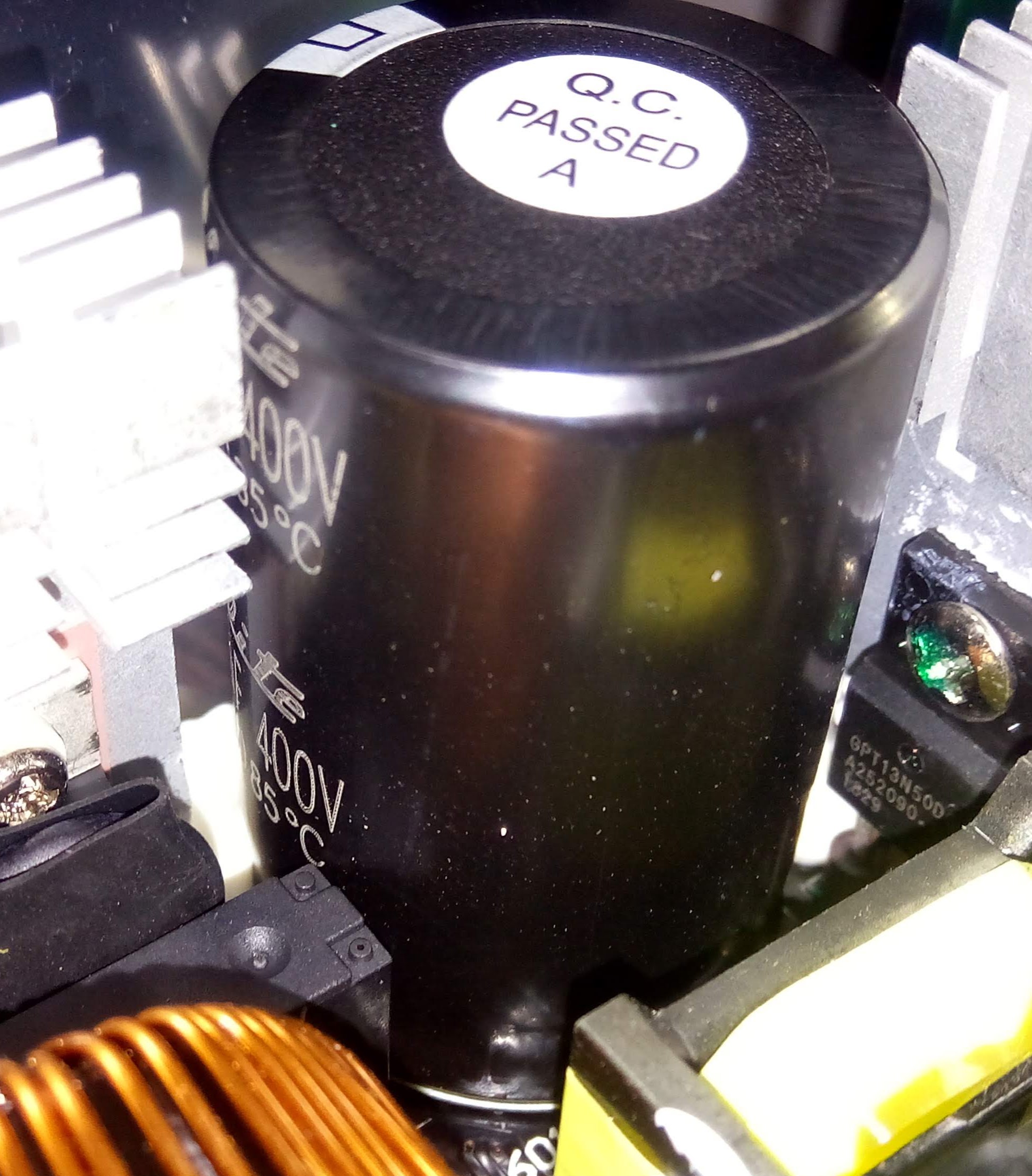

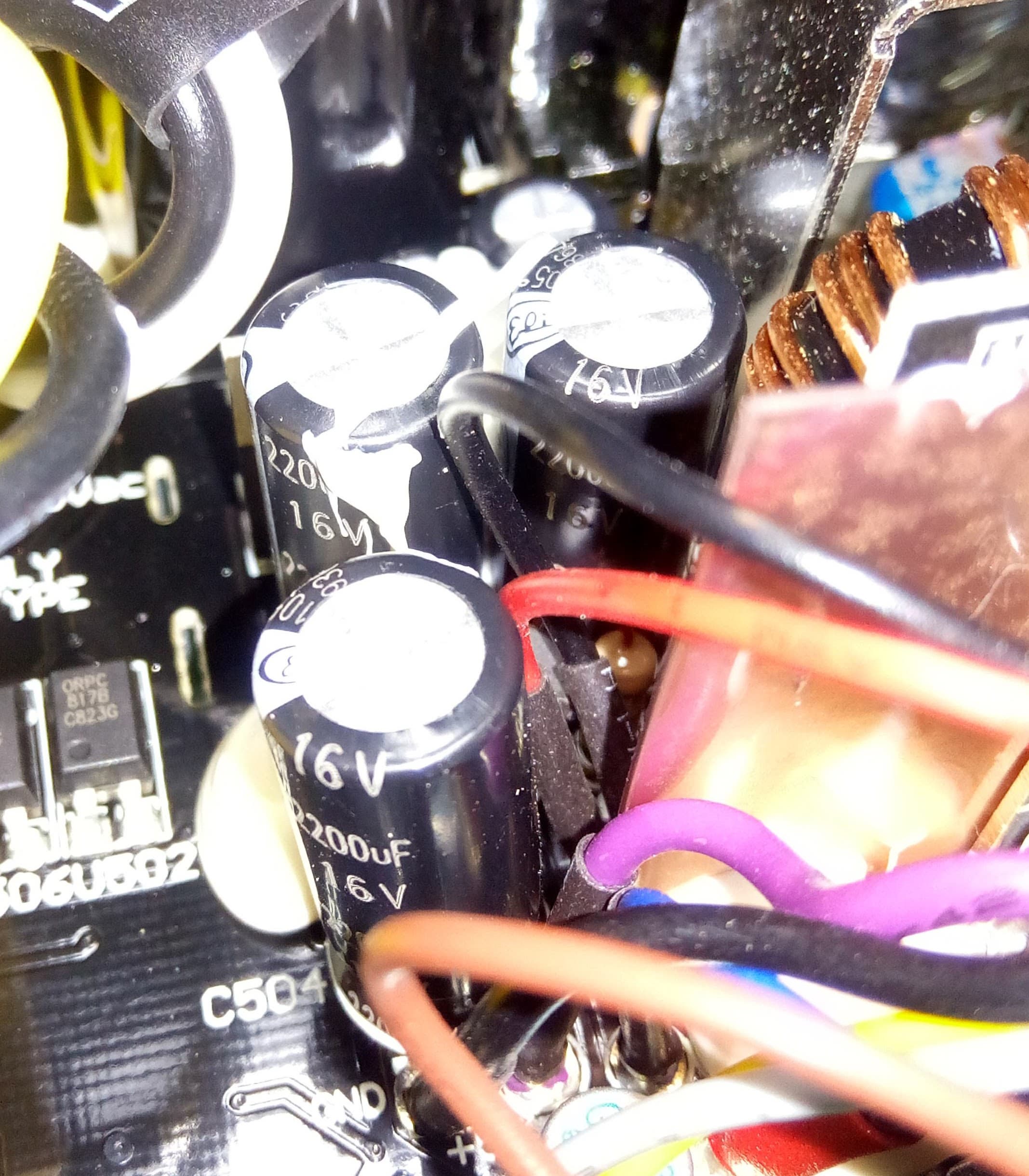

Конденсаторы в блоке питания в основной массе представлены продукцией под торговой маркой Elite. Установлено и большое количество полимерных конденсаторов.

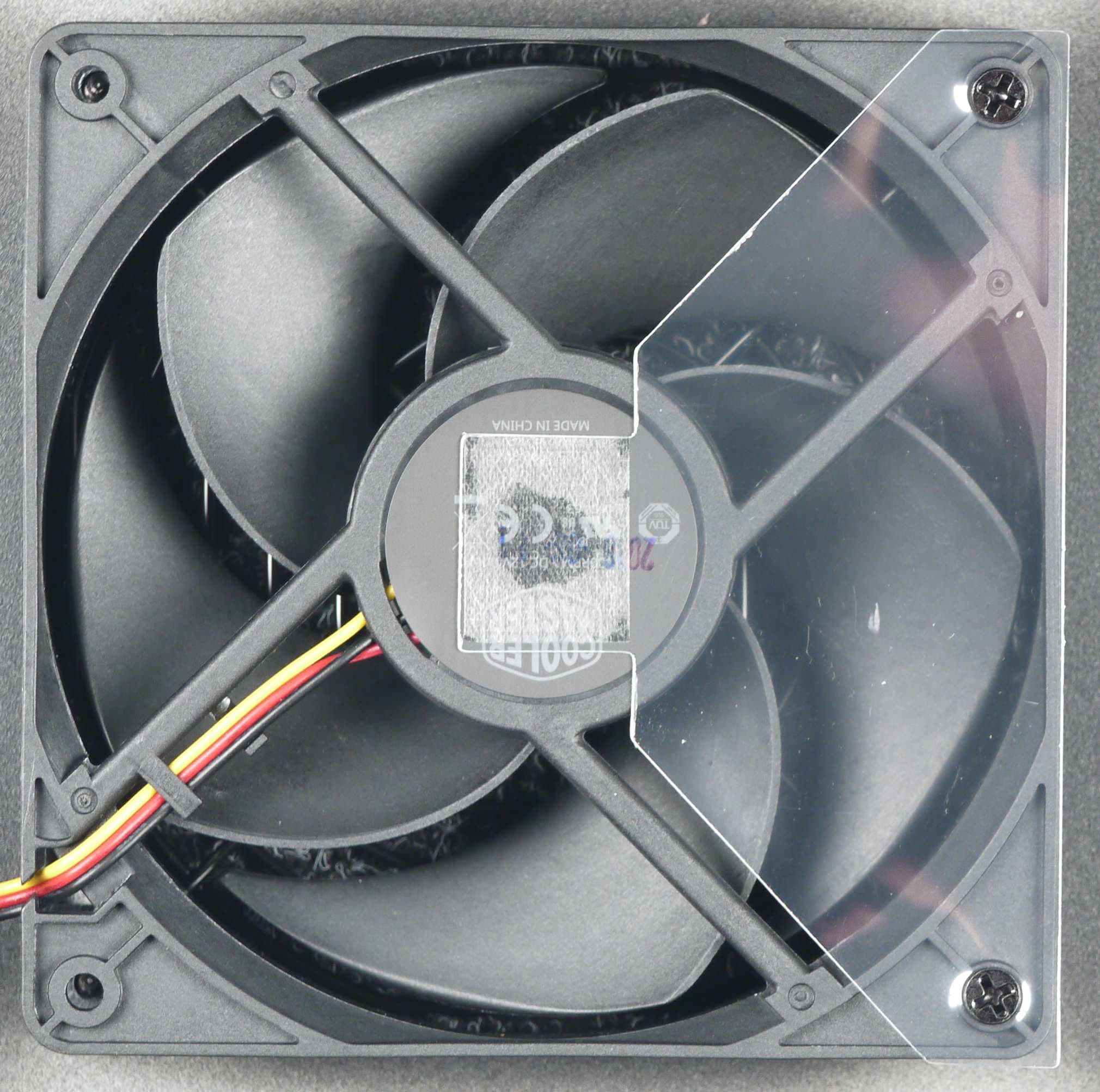

В блоке питания установлен вентилятор типоразмера 120 мм, который основан на подшипнике скольжения с самосмазывающейся втулкой. Подключение трехпроводное (с ШИМ-управлением) через разъем.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не самая высокая, других проблем выявлено не было.

Кросс-нагрузочная характеристика

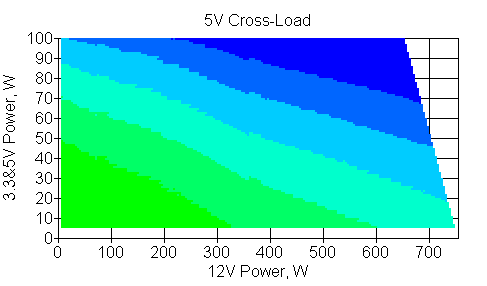

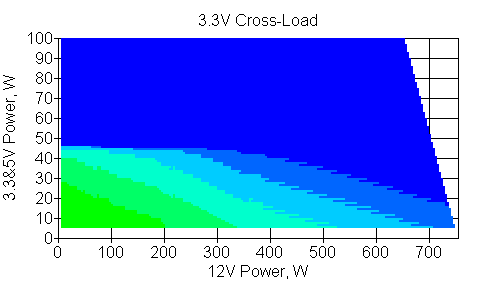

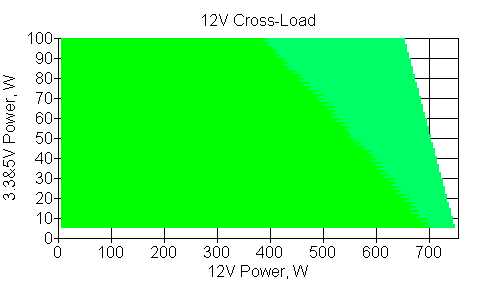

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 2% от номинала во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 5% по каналу +3.3VDC, 3% по каналу +5VDC и 2% по каналу +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 230 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощную видеокарту.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 550 Вт при отклонении в пределах 3%.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет 240 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.

В случае системной платы максимальная мощность по каналу +12VDC составляет 120 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

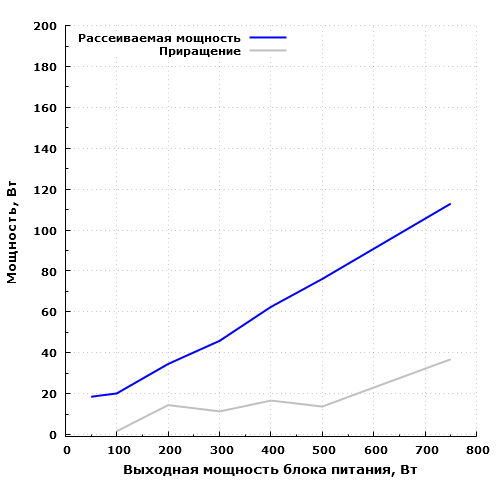

Экономичность модели находится на вполне достойном уровне: на максимальной мощности БП рассеивает около 113 Вт, 100 Вт он рассеивает на мощности около 650 Вт, а 60 Вт — на мощности около 380 Вт. На мощности 50 Вт блок питания рассеивает 18,5 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,4 Вт.

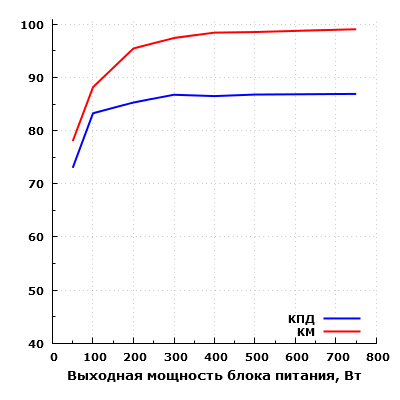

Эффективность БП находится на среднем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 86% в диапазоне мощности от 300 до 750 ватт. Максимальное зарегистрированное значение составило 86,9% на мощности 750 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 73%.

Температурный режим

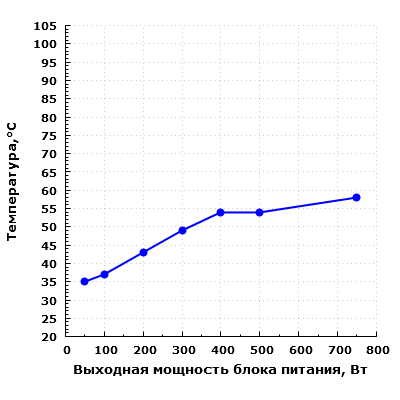

В данном случае во всем диапазоне мощности термонагруженность конденсаторов находится на невысоком уровне, что можно оценить положительно.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

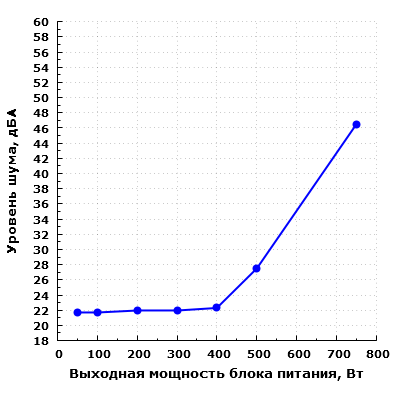

.При работе в диапазоне примерно до 400 Вт включительно шум блока питания находится на минимально заметном уровне — менее 23 дБА с расстояния 0,35 метра.

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе на мощности 500 Вт. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается.

При нагрузке в 750 Вт шум блока питания уже заметно превышает значение в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 500 Вт, а при выходной мощности в пределах 400 Вт данная модель работает очень тихо.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило не более 3 дБА.

Потребительские качества

Нагрузочная способность канала +12VDC у Cooler Master MWE Gold 750 высокая, что позволяет использовать данный БП в достаточно мощных системах с одной или двумя видеокартами. Акустическая эргономика тут весьма удачная, а при низких и средних нагрузках шум очень низкий.

Длина проводов у БП типичная для современных решений. Отметим использование ленточных проводов, что повышает удобство при сборке.

Из недостатков тут стоит отметить невысокую нагрузочную способность канала +3.3VDC и ее сильную зависимость от нагрузки по каналу +12VDC.

Итоги

Cooler Master MWE Gold 750 Full Modular представляет собой бюджетный продукт с хорошей акустической эргономикой, который способен обеспечить питанием мощный системный блок с одной видеокартой. В этом случае источник питания способен продемонстрировать все свои лучшие стороны, он является вполне удачным решением при использовании в игровом системном блоке. Технико-эксплуатационные характеристики Cooler Master MWE Gold 750 типичны для бюджетных продуктов, тут есть определенная экономия на компонентах. В качестве позитивного отличия отметим наличие вентилятора на усовершенствованном подшипнике скольжения с увеличенным сроком службы.

26 декабря 2019 Г.
